BRUKSANVISNING REV6341XBA ROSENLEW

Vedligeholdelse og rengøring

Eksempler på anvendelse

Vedligeholdelse og rengøring

ADVARSEL! Se kapitlerne om sikkerhed.

Sikkerhetsinformasjon.26
Sikkerhetsanvisninger_27____
Produktbeskrivelse 29 ____
Daglig bruk.30
Råd og tips.31____

Stell og rengjøring 32
Feilsøking 32 ____
Montering 33 ____
Tekniske data 35 ____
Energieffektiv 36 ____

Med forbehold om endringer.

⚠️ Sikkerhetsinformasjon

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig installasjon eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.
• Hvis produktet har en barnesikring, bør du aktivere denne.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.
• Barn i alderen 3 år og under må til enhver tid holdes vekk fra produktet når det er i bruk.

Generelt om sikkerhet

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene. Barn yngre enn 8 år må holdes på avstand hvis de ikke er under tilsyn hele tiden
• Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.

• ADVARSEL: Matlaging uten tilsyn på en komfyrtopp med fett eller olje kan være farlig og kan resultere i brann.

• Du må ALDRI prøve å slukke en brann med vann, men du må slå av produktet og deretter dekke flamme f.eks. med et lokk eller et brannteppe.

• FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.
• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på komfyrtoppen fordi de kan bli varme.
• Ikke bruk damprengjøring til å rengjøre produktet.
• Om glasskeramikkoverflaten / glassoverflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare komfyrtoppbeskyttelser som produsenten av kokeproduktet har enten utviklet selv eller angitt som egnet for bruk i anvisningene, eller komfyrtoppbeskyttelser som er bygd inn i produktet. Bruk av upassende beskyttelse kan føre til ulykker.

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg monteringsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
• Beskytt produktets bunn mot damp og fuktighet.
• Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet når døren eller vinduet er åpnet.
• Hvis produktet er montert over skuffer, sørg for at rommet mellom bunnen av produktet og den øvre skuffen er tilstrekkelig for luftsirkulasjon.
• Produktets bunn kan bli varm. Sørg for at du monterer et ikke-brennbart separasjonspanel under produktet, for å forhindre tilgang til bunnen.

Elektrisk tilkopling

ADVARSEL! Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler produktet til stikkontaktene i nærheten
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte

servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.

• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk egnede isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

Bruk

ADVARSEL! Risiko for skade, brannskader og elektrisk støt.

• Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i bruk.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL! Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.

- Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL! Fare for skade på produktet.

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke plasser et varmt grytelokk på koketoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på platetoppen
• Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

Hoito ja puhdistus

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av produktet og la det avkjøle før du rengjør det.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

Avfallsbehandling

ADVARSEL! Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

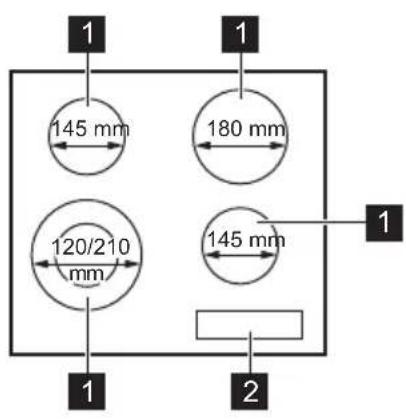

Oversikt over platetoppen

1 Konesone
2 Betjeningspanel

Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sen-sorfelt	Funksjon Beskrivelse
1	➊	PÅ / AV Slå koketoppen av og på.
2	➎	– Slå den ytre ringen på og av.
3	– Effekttrinndisplay For å vise effekttrinnet.
4	+ / —	– Stille inn en varmeinnstilling.

Effekttrinndisplayer

Display Beskrivelse
[ADTS]		Kokesonen er slått av.
	-9	Kokesonen er i bruk.
[0A26]	+ tall	Det har oppstått en feil.
		En kokesone er fremdeles varm (restvarme).
		Barnesikringsfunksjon-funksjonen er aktivert.
[WYBT]		Automatisk utkopling-funksjonen er aktivert.

Restvarmeindikator

ADVARSEL! Forbrenningsfare som

følge av restvarme.

Daglig bruk

ADVARSEL! Se etter i

Sikkerhetskapitlene.

Slå på og av

Berør ⏻1 sekund for å aktivere eller deaktivere komfyrtoppen.

Automatisk utkopling

Funksjonen deaktiverer koketoppen automatisk hvis:

• alle kokesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert koketoppen,
• du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås koketoppen av. Fjern objektet elle vask betjeningspanelet.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes, og koketoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som koketoppen deaktiveres etter:

Effekttrinn koketoppen deaktive-res etter
1 – 2 6 timer

Effekttrinn koketoppen deaktive-res etter
3 – 4 5 timer
5 4 timer
6 – 9 1,5 timer

Effekttrinnet

Berør for å øke effekttrinnet. Berør for å redusere effekttrinnet. Berør og samtidig for å slå av kokesonen.

Aktivere og deaktivere de ytre ringene

Du kan tilpasse kokeflaten til størrelsen på kokekaret.

Bruk sensorfeltet:

For å aktivere den ytre ringen: berør sensorfeltet. Indikatoren tennes.

For å deaktivere den ytre ringen: berør sensorfeltet til indikatoren slukker.

Barnesikringsfunksjon

Denne funksjonen forhindrer at komfyrtoppen blir slått på ved en feil.

Aktivere funksjonen: aktivere koketoppen med ① Ikke sett varmeinnstillingen. Berør av de to kokesonene foran i 4 sekunder. skrus på. Deaktiven koketoppen med ①

Deaktivere funksjonen: aktivere koketoppen med ①. Ikke sett varmeinnstillingen. Berør av de to kokesonene foran i 4 sekunder. skrus på. Deaktiver koketoppen med ①

Råd og tips

Overstyre funksjonen for kun én tilberedningstid:

aktivere koketoppen med ① skrus på. Berør av de to konesonene foran i 4 sekunder. Still inn varmen innen 10 sekunder. Du kan betjene koketoppen. Når du deaktiverer koketoppen med ① virker funksjonen igjen.

ADVARSEL! Se etter i Sikkerhetskapitlene.

Kokekar

Kokekar av emaljert stål eller med aluminiums- eller kobberbunn kan misfarge den glasskeramiske overflaten.

Eksempler på tilberedningsmåter

Opplysningene i tabellen er kun veiledende.

Varmeinnstilling Brukes til: Tid (min) Tips
1 Holde ferdig tilberedt mat varm. etter be-	hov	Sett et lokk på kokekaret.
1 - 2 Hollandaise-saus, smelte: smør, sjoko-lade og gelatin.	5 - 25 Bland innimellom.
1 - 2 Størkning: luftige omeletter, eggestand. 10 - 40 Tilberedes med lokk.
2 - 3 Svelling av ris og melkeretter, varmingav ferdigretter.	25 - 50 Tilsett minst dobbelt så mye væskesom ris, rør om melkeretter når halvetilberedningstiden har gått.
3 - 4 Dampkoke grønnsaker, fisk, kjøtt. 20 - 45 Tilsett noen spiseskjeer med væske.
4 - 5 Dampkoking av poteter. 20 - 60 Bruk maks. 1⁄4 l vann til 750 g poteter.
4 - 5 Koking av større matvaremengder, gry-teretter og supper.	60 - 150 Opptil 3 liter væske pluss ingredienser.
6 - 7 Forsiktig steking: filet, cordon bleu avkalv, koteletter, koketter, pølser, lever,sausejevning, egg, pannekaker, smul-tringer.	etter behov	Snu etter halve steketiden.
7 - 8 Steking, reven potetgrateng, hoftestyk-ker, steker.	5 - 15 Snu etter halve steketiden.

Varmeinnstilling Brukes til: Tid (min) Tips

9 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.

Stell og rengjøring

ADVARSEL! Se etter i Sikkerhetskapitlene.

Generell informasjon

• Rengjør produktet etter hver bruk.
• Bruk kokekar med ren bunn.
• Riper eller mørke flekker på overflaten påvirker ikke produktets funksjon.
• Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.
• Bruk en spesialskrape til glasset.

Rengjøring av koketoppen

- Fjern umiddelbart: smeltet plast, plastfolie, sukker og mat som inneholder sukker. Hvis ikke kan

Feilsøking

smusset forårsake skade på komfyrtoppen. Vær varsom slik at du unngår forbrenninger. Plasser skrapen på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

• Fjern när koketoppen er kald nok: kalk- eller vannringer, fettflekker, blank misfarging av metallet. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring.
• Fjerne skinnende metallisk misfarging: bruk en oppløsning av vann og edikk og rengjør glassflaten med en fuktig klut.

ADVARSEL! Se etter i Sikkerhetskapitlene.

Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsyningen. Se kob-lingsskjemaet.
Sikringen har gått. Kontroller at sikringen er årsaken til		funksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontak-te en elektriker.
Slå på komfyrtoppen igjen og still		inn varmen innen det har gått 10 se-kunder.
Du berørte 2 eller flere sensorfelt	samtidig.	Berør bare ett sensorfelt.
Det er vann eller fettsprut på betje-ningspanelet.		Tørk av betjeningspanelet.
Problem Mulig årsak Løsning
Et lydsignalet høres, deretter slås komfyrtoppen av.Et lydsignal høres når komfyrtoppen slår seg av.	Du har dekket til ett eller flere sen-sorfelt.	Fjern gjenstanden fra sensorfeltene.
Komfyrtoppen skrur seg av.	Du har satt noe på sensorfeltet 1	Fjern gjenstanden fra sensorfeltet.
Restvarmeindikatoren vises ikke. Stekesonen er ikke varm fordi den var bare i bruk en kort stund.		Kontakt servicesenteret dersom ste-kesonen fortsatt er varm i lang tid.
Du får ikke slått på den ytre ringen. Slå på den indre sonen først.
Det er et mørkt område på sonene.	Det er normalt at det er et mørkt område på sonene.
Sensorfeltene blir varme. Kokekaret er for stort eller du har plassert det for nær betjeningspane-let.		Sett store kokekar på de bakre so-nene om mulig.
[2ADC] lyser.	Den automatiske utkoplingsfunksjo-nen er i bruk.	Deaktiver komfyrtoppen og aktiver den igjen.
[VTCW] lyser.	Barnesikringsfunksjonen er aktiv. Se etter i kapittelet "Daglig bruk".
[A8BB] og et nummer vises.	Det er en feil på komfyrtoppen. Koble komfyrtoppen fra strømforsy-ningen en stund. Koble fra sikringen i husets sikringsskap. Koble den til igjen. Hvis fennes igjen må du snakke med et autorisert service-senter.

ADVARSEL! Se etter i Sikkerhetskapitlene.

Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

Tilkoplingskabel

• Komfyrtoppen er utstyrt med en tilkoplingskabel.
• For å erstatte den ødelagte strømkabelen må du bruke følgende (eller høyere) ledning type:

H05V2V2-F T min 90 °C. Kontakt ditt lokale servicesenter.

Montering

Hvis du benytter en beskyttelsesboks (tilleggsutstyr), er det ikke behov for beskyttelsesbunnen rett under koketoppen. Beskyttelsessettet er kanskje ikke tilgjengelig i enkelte land. Ta kontakt med din lokale leverandør.

Spesifikasjoner for kokesoner

Kokesone Nominell effekt (maks effekttrinn) [W] Kokesonens diameter [mm]
Venstre foran 750 / 2200 120 / 210
Venstre bak 1200 145
Høyre foran 1200 145
Høyre bak 1800 180

For optimale tilberedningsresultatene bør du bruke kokekar som ikke er større enn diameteren til kokesonen.

Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon REV6341XBA
Koketopp-type Koketopp for innbyg-		ging
Antall kokesoner 4
Varmeteknologi Stråleovn
Diameter på runde kokesoner (∅) Venstre foran		21,0 cm
		Venstre bak
		Høyre foran
		Høyre bak
Energiforbruk per kokesone (EC electric cooking)	Venstre foran	174,5 Wh / kg
	Venstre bak	202,3 Wh / kg
	Høyre foran	202,3 Wh / kg
	Høyre bak	181,4 Wh / kg
Energiforbruk for koketopp (EC electric hob)	190,1 Wh / kg

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med

symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

Innehåll
