FH805 - Vifte Cotech - Gratis bruksanvisning og manual

Produkttype	Vifteovn (elektrisk plassvarmer)
Merke	Cotech
Modell	FH805
Strømforsyning	220–240 V AC, 50 Hz
Strømforbruk	Kaldluft: 0 W (kun vifte), Varmluft: 900 W (modus II) / 1800 W (modus III)
Varmeeffekt	Nominell: 1,8 kW, Minimum: 0,9 kW
Termostat	Justerbar, område ca. 5–35°C
Nedkjølingsmodus	Automatisk 30-sekunders viftedrift etter varmluft for å kjøle interne komponenter
Kontrollpanel	Strømbryter (I/0), modusvelger (I/II/III), termostatknott, indikatorlampe
Overopphetingsbeskyttelse	Innebygd termisk utkoblingsbryter
Mål (B x H x D)	270 x 240 x 125 mm
Vekt	2 kg
Nettledningslengde	1,6 m
IP-klasse	IP20 (kun innendørs bruk)
Plassering	Hard, flat overflate; minst 90 cm fra brennbare materialer; ikke på myke overflater eller i fuktige rom
Sikkerhetsadvarsler	Varm overflate (luftutløpsgitter); må ikke tildekkes; hold utenfor rekkevidde for barn under 3 år; trekk ut støpselet når ikke i bruk
Rengjøringsinstruksjoner	Bruk en fuktig klut med mildt vaskemiddel; ingen løsemidler eller etsende kjemikalier; må aldri neddykkes i vann
Oppbevaring	Tørt, støvfritt miljø, utilgjengelig for barn; trekk ut støpselet ved lengre perioder uten bruk
Egnet for	Godt isolerte rom eller sporadisk bruk

Ofte stilte spørsmål - FH805 Cotech

Hvordan bytter jeg mellom kaldluft og varmluftsmodus?

Trykk på modusvelgerknappen: [I] for kaldluft (kun vifte), [II] for varmluft ved 900W, [III] for varmluft ved 1800W. Termostatknappen må dreies for å aktivere varmluftsmodusene.

Hvorfor fortsetter vifteovnen å gå etter at jeg slår den av?

Dette er Nedkjølingsmodus. Etter bruk av en varmluftsmodus, vil trykk på [0] få viften til å gå i 30 sekunder for å kjøle interne komponenter. Indikatorlampen blinker i denne perioden. Ikke slå av hovedstrømbryteren før nedkjølingen er fullført.

Hvordan stiller jeg termostaten?

Drei termostatknappen helt med klokken til maks. Når rommet når ønsket temperatur, drei sakte tilbake til du hører et klikk. Ovnen vil da opprettholde den temperaturen ved å slå seg av/på automatisk.

Hva gjør jeg hvis ovnen slutter å virke?

Sjekk om strømbryteren på baksiden er satt til [I], om nettledningen er riktig plugget inn, og om stikkontakten er strømførende. Sørg også for at termostaten ikke har slått den av. Hvis den termiske utkoblingen har aktivert seg, trekk ut støpselet i minst 10 minutter, fjern eventuelle blokkeringer, og sett støpselet inn igjen.

Kan jeg bruke skjøteledning?

Nei. Koble vifteovnen direkte til en stikkontakt. Bruk av skjøteledning kan føre til overoppheting eller brann.

Er vifteovnen trygg å bruke på badet?

Nei. Ovnen har IP20-klassifisering (ikke fukttett). Ikke bruk i nærheten av badekar, dusj eller basseng. Hold unna fuktige omgivelser.

Hvor langt bør ovnen stå fra møbler eller gardiner?

Hold en minimumsavstand på 90 cm fra brennbare materialer som møbler, gardiner og sengetøy.

Hvordan rengjør jeg vifteovnen?

Trekk ut støpselet og la den kjøle seg helt ned. Bruk en fuktig klut med mildt vaskemiddel. Unngå løsemidler, etsende kjemikalier og vanninntrengning. Må aldri neddykkes i vann.

Hva betyr indikatorlampen?

Et fast lys indikerer at ovnen er på (enten oppvarming eller kun vifte). Et blinkende lys under nedkjølingsmodus (etter varmluft) betyr at viften kjøler interne deler; den slår seg automatisk av etter 30 sekunder.

Kan jeg la ovnen stå på over natten?

Bruksanvisningen anbefaler ikke å la produktet stå på uten tilsyn over natten. Hold alltid tilsyn når det er i bruk.

BRUKSANVISNING FH805 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Advarsel! Produktet blir svært varmt ved bruk. Fare for brannskade. Ta spesielle hensyn hvis barn eller andre følsomme personer oppholder seg i lokalene der produktet brukes.

Advarsel! Gitteret foran luftutløpet blir svært varmt ved bruk. Fare for brannskader.

Ikke berør gitteret foran på ovnen når vifteovnen er på. La vifteovnen avkjøles helt før du tar på den etter bruk.

Advarsel! Må ikke tildekkes. Ovnen må ikke tildekkes, da dette kan føre til overoppheting.

• Produktet må holdes unna små barn (under 3 år) dersom barnet ikke har tilsyn av voksne.
• Barn fra 3 til 8 år kan kun skru på/av produktet hvis den er plassert/installert slik som beskrevet i bruksanvisningen, hvis de har fått opplæring i hvordan den skal brukes sikkert og hvilke farer som kan dukke opp.
• Barn under 8 år må ikke koble til, regulere eller vedlikeholde produktet.
• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått opplæring i bruken av noen som har ansvaret for deres sikkerhet.
• Produktet kan brukes av barn fra 8 år og av personer med funksjonshemming eller manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om sikker bruk av det. Det er dog viktig at de forstår faren ved bruken av det.
  • La aldri barn leke med produktet.
• Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av voksne.
  • Pass på at ikke ventilasjonsåpningene er blokkert.
• Produktet må kun brukes på et jevnt underlag.
• Trekk alltid ut støpselet når produktet ikke er i bruk og før rengjøring.

• Forlat aldri produktet uten tilsyn, när den er i drift.

• Produktet er kun beregnet for normal bruk i hjemmet på den måten som beskrives her i brukerveiledningen.

• Plasser alltid produktet minst 90 cm fra brennbare materialer som f.eks. møbler, gardiner og sengetøy.
• Produktet må ikke brukes hvis det har skader eller ikke fungerer normalt. Bruk ikke produktet dersom strømkabelen eller støpselet er skadet.
• Bruk ikke produktet nær badekar, dusj eller svømmebasseng.
• Senk ikke produktet ned i vann og sørg for at ikke vann kommer i kontakt med støpselet, termostat eller strømbryter.
• Hold produktet rent. Påse at ingen gjenstander kommer inn i produktets ventilasjonsåpninger. Skulle det skje, kan det være fare for elektrisk støt eller brann.
• Hold godt øye med barn som oppholder seg i rom hvor produktet brukes.
• Produktet må kun kobles til strømuttak med 230 V, 50 Hz.
• Produktet må ikke plasseres rett under et strømuttak.
• Produktet må ikke plasseres på eller nær peisovner, varmeplater eller andre varmekilder.
• Ikke la produktet bli stående på over natten, uten tilsyn.
• Før produktet kobles til strømuttaket må du forsikre deg om at den er skrudd av og at du ikke er våt/fuktig på hendene.
• Produktet må ikke kobles til skjøteledning, men kobles direkte til strømuttaket.
• Produktet må kun brukes innendørs.
• Produktet må ikke demonteres eller endres på. Farlig spenning ligger ubeskyttet på visse komponenter under dekselet. Kontakt med disse kan føre til brann eller gi elektriske støt.
• Dersom strømledningen er skadet skal den skiftes ut av produsenten, på et serviceverksted eller av annen kyndig serviceperson. Dette for å redusere faren for støt eller brann.
• Pass på at ledningen er plassert bak produktet så den ikke skades av den varme luften.
• Bruk aldri en fuktig klut til rengjøring av produktets deksel.
• Produktet må ikke brukes i lokaler med høy fuktighet.
• Hvis du skal flytte på produktet bør du la den avkjøles først.
• Produktet må ikke styres av timer eller liknende.

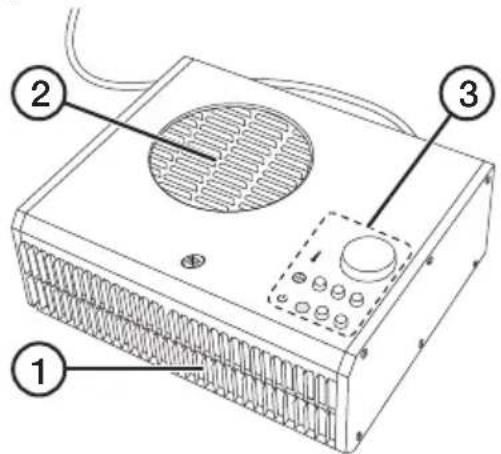

Produktbeskrivelse

1. Luftutløp
2. Luftinntak
3. Kontrollpanel
4. Utfellbare bein

1. [I] Friskluftsinnstilling

2. Termostatbryter

3. [II] Varmluftsinnstilling 900 W

4. [III] Varmluftsinnstilling 1800 W

5. Indikatorlampe

6. [I] På

7. [0] Av: Indikatorlampen (9) begynner å blinke når knappen trykkes inn, og viften vil gå i 30 sek i friskluftsmodus (dersom det er blitt brukt varmluft) for å bli avkjølt (avkjølingsfunksjon). Dette reduserer faren for at noen skal brenne seg på de varme delene på ovnen.

Bruk

Plassering

• Plasser vifteovnen på en plan, hard flate.
• Vifteovnen må ikke plasseres på myke underlag, som senger, tepper, tykke tepper etc.
• Plasser ikke vifteovnen i våtrom eller nær dusj eller badekar.
• Bruk aldri dette produktet i fuktige eller svært støvete omgivelser.
• Ovnen må plasseres på god avstand fra møbler, gardiner og andre lettantennelige gjenstander. Vifteovnen må plasseres med en avstand på minst 90 cm fra brennbare materialer/gjenstander.

På

1. Støpselet kobles til et strømuttak.
2. Skru på strømbryteren som sitter på vifteovnens bakside.
3. Trykk på [ I ] (10) for å slå på viften. Indikatorlampen (9) tennes.
4. Trykk på [I], [II] eller [III].

Drei på termostatbryteren for å få varmluft.

Av

Hvis viften har gått over i friskluftmodus

Trykk [0]. Viften skrus av og indikatorlampen slukkes.

Husk at strømbryteren på baksiden på viften fremdeles er på.

Trykk [0]. Viften fortsetter å gå i avkjølingsmodus i ca. 30 sekunder (indikatorlampen blinker) for så å skrus av automatisk.

Husk at strømbryteren på baksiden på viften fremdeles er på.

Hvis du skrur av viften med strømbryteren på baksiden vil ikke avkjølingsfunksjonen bli aktivert. Når du seinere skrur på strømbryteren igjen starter viften i samme modus som da den ble skrudd av.

Termostatbryter

Obs! Husk at størrelsen på rommet, utendørstemperaturen, hvor godt bygningen er isolert etc. påvirker viftens muligheter til å varme opp. Hvis lokalet er for stort kan vifteovnens effekt være for liten til å oppnå ønsket temperatur.

Termostatens temperaturspenn er ca. 5–35 °C. For å varme opp et rom til ønsket temperatur og holde den der, må du gjøre følgende:

1. Drei termostatbryteren helt til maks.
2. Når romtemperaturen er kommet dit du ønsker den dreies termostaten sakte tilbake. Drei til du hører et klikk, avkjølingsfunksjonen aktiveres og viften slås deretter av. Indikatorlampen lyser med fast skinn når avkjølingsfunksjonen aktiveres etter at termostaten stenges av viften.
3. La termostaten stå i denne posisjonen. Viften skrus automatisk på når temperaturen synker til under det innstilte nivået og skrus av igjen når temperaturen kommer opp til dette nivået igjen.

Viktig!

• La alltid avkjølingsfunksjonen gå i 30 sekunder før du slår av vifteovnen med strømbryteren på baksiden.
• Skru alltid av varmeovnen og trekk støpselet ut av strømuttaket når den ikke er i bruk.

Overopphetingsvern

Vifteovnen har innebygd vern mot overoppheting. Vifteovnen kobles automatisk ut når overopphetingsvernet kobles inn:

1. Trekk støpselet ut av strømuttaket og la den vifteovnen avkjøles i minst 10 min.
2. Eliminer det som er årsak til at viften blir overopphetet og plugg i støpselet igjen.
3. Vifteovnen skal nå fungere vanlig igjen.

i Informasjon: Støpselet må være trukket ut fra strømuttaket i minst 10 minutter for at overopphetingsvernet skal stilles tilbake.

Vedlikehold

• Trekk alltid støpselet ut fra strømuttaket og avkjøl produktet før rengjøring og oppbevaring.
• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Når vifteovnen ikke er i bruk skal den lagres tørt og støvfritt, og utilgjengelig for barn. Trekk også ut støpselet.

Feilsøking

Er strømbryteren på vifteovnens bakside slått på?

• Er strømkabelen hel og riktig koblet til strømuttaket?
• Er det strøm i strømuttaket?
• Har termostaten skrudd av vifteovnen? Se avsnittet Termostatbryteren.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Spesifikasjoner

Nettspenning 220–240 V AC, 50 Hz

Effektinnstilling [1] Friskluft

Effektinnstilling [II] Varme 900 W

Effektinnstilling [III] Varme 1800 W

Strømkabel 1,6 m

Informasjonskrav for elektrisk utstyr for romoppvarming (varmeovner)

Modellbetegnelse(r): FH805
Post Betegnelse Verdi	Enhet Post
Varmeeffekt Type tilført varme, kun for elektriske				varmelagrende romoppvarmere (velg én)
Nominell avgitt varmeeffekt	P_nom	1,8 kW		manuell regulering av varmetilfør-selen med innebygd termostat	Nei
Laveste varmeeffekt (indikativt)	P_min	0,9 kW		manuell regulering av varmetilfør-selen med tilkobling av innendørs og/eller utendørs temperatur.	Nei
Maksimal kontinuer-lig varmeeffekt	P_max,c	1,8 kW		elektronisk regulering av var-metilførselen med tilkobling mot innendørs og/eller utendørs temperatur.	Nei
Supplerende elektrisk strømforbruk	--- --- ---			Varmeavlevering med hjelp av vifte	Nei
Ved nominell avgitt varmeeffekt	eI_max	1,855 kW		Type regulering av varmeeffekt/romtemperatur (velg én)
Ved laveste varmeeffekt	eI_min	0,946 kW		Ett-trinns varmeeffekt uten romtemperaturregulering	Nei
I standbymodus el	SB	0,0002 kW		to eller flere manuelle trinn for regulering av romtemperatur	Nei
				med mekanisk termostat for regulering av romtemperatur	Ja
				med elektronisk regulering av romtemperatur	Nei
				med elektronisk regulering av romtemperatur i tillegg til døgn-timer	Nei
				med elektronisk regulering av romtemperatur i tillegg til ukes-timer	Nei
				Andre reguleringsmetoder (flere alternativer kan velges)
				romtemperaturregulering med nærhetsregistrering	Nei
				romtemperaturregulering med registrering av åpne vinduer	Nei
				med mulighet for fjernstyring Nei
				med mulighet for tilpasset startregulering	Nei
				med begrensning av driftstid Nei
				med svartkroppsgiver Nei
Kontakt CLAS OHLS∅N AB, SE-793 85 INSJÖN, SWEDEN

Test Data

Kommisjonens forordning (EG) No 1275/2008 Krav

Posisjon Krav	på økodesign, f.o.m. 7. januar 2013 Resultat/anmerkning Utslag
Innstilling avskrudd	Energiforbruk i avskrudd posisjon: Produkters energiforbruk, når det er avskrudd, må ikke overstige 0,50 Watt.	0,0002 W P
Standby-modus	Energiforbruk i standbymodus: Energiforbruket til produkter; uansett modus, som kun tilbyr en reaktiveringsfunksjon eller bare en reaktiveringsfunksjon og en ren indikasjon av en mulig reaktiveringsfunksjon må ikke overstige 0,50 Watt.	0,0002 kW P
	Energiforbruket til produkter; uansett modus, som kun tilbyr en informasjon eller statusvisning, eller kun én kombinasjon av reaktiveringsfunksjon og informasjon eller visningsfunksjon, må ikke overstige 1,00 Watt.		Ikke tilgjengelig

Beskrivelse Verdi
Midlere virkningsgrad gjennom sesongen for romoppvarming i aktivt posisjon ( _S,on )	40 %
For elektriske romvarmere- _th	100 %
CC er lik «omregningsfaktoren» for elektrisk energi til primærenergi, 2,5
F(1) er en korreksjonsfaktor, uttrykt i prosent, som står for et positivt bidrag til den midlere virkningsgraden gjennom sesongen for romoppvarming for elektriske varmelagrede romvarmere på grunn av justering gjennom tilskudd for muligheter til å velge varmelagring eller effekt, og et negativt bidrag til sesongsnittvirkningsgraden for oppvarming av rom for romvarmere for kommersiell bruk som følge av tilpasning gjennom tilskudd for alternativer for valg av varmeeffekt,	0,0 %
F(2) er en korreksjonsfaktor, uttrykt i prosent, som står for et positivt bidrag til den midlere virkningsgraden gjennom sesongen for oppvarming av rom som følge av tilpassing gjennom bidrag for forskjellige typer regulering av varmekomfort innendørs, disse ulike typene utelukker hverandre og kan ikke slås sammen,	6,0 %
F(3) er en korreksjonsfaktor, uttrykt i prosent, som står for et positivt bidrag til den midlere virkningsgraden gjennom sesongen for oppvarming av rom som følge av tilpassing gjennom bidrag for forskjellige typer regulering av varmekomfort innendørs, disse ulike typene kan slås sammen,	0,0 %
F(4) er en korreksjonsfaktor, uttrykt i prosent, som representerer et negativt bidrag til den midlere virkningsgraden gjennom sesongen for romoppvarming ved bruk av tilleggsstrøm,	0,0 %
F(5) er en korreksjonsfaktor, uttrykt i prosent, som representerer et negativt bidrag til den midlere virkningsgraden gjennom sesongen for romoppvarming på grunn av den permanente tennflammens effektbehov.	0,0 %
Den midlere virkningsgraden gjennom sesongen for romoppvarming - _S	36 %
Utslag p
