BRUKSANVISNING KIT81440CT ELECTROLUX

2.4 Vedligeholdelse og rengøring

N Blå og blå N Blå og blå

L1 Sort L Sort og brun

L2 Brun

3.4 Montering

Kontrollampen kan også vises:

Se under "Tekniske data".

7.2 Lyde ved brug

i

7.5 Råd og tips til Hob²Hood

11.3 Produktinformation om strømforbrug og maksimal tid til at nå den relevante lave strømtilstand

Strømforbrug i slukket tilstand 0.3 W
Maksimal tid, det tager for udstyret automatisk at nå den relevante lave strømtil-stand	2 min

12. MILJ∅HENSYN

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 153
2. SIKKERHETSANVISNINGER....155
3. MONTERING.... 157
4. PRODUKTBESKRIVELSE....159
5. F∅R F∅RSTEGANGS BRUK.... 160
6. DAGLIG BRUK....161
7. RÅD OG TIPS.... 165
8. STELL OG RENGJ∅RING....168
9. FEILS∅KING....168
10. TEKNISKE DATA.... 170
11. ENERGIEFFEKTIVITET....171
12. BESKYTTELSE AV MILJ∅ET....171

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

- Barn bør være under oppsyn for å sikre at de ikke leker med produktet.

• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.
• Hvis produktet har en barnesikring, bør den aktiveres.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.
• Dette produktet er beregnet for bruk innendørs i ett hjem.
• Dette produktet kan brukes på kontorer, hotellrom, gjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruk for husholdningsrom.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.
• ADVARSEL: Matlaging uten tilsyn på en platetopp med fett eller olje kan være farlig og kan resultere i brann.
• Røyk er en indikasjon på overoppheting. Bruk aldri vann til å slukke matlagingsbrann. Slå av produktet og dekk flammene med for eksempel et brannteppe eller lokk.
• ADVARSEL: Produktet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av en annen elektrisk enhet.
• FORSIKTIG: Matlagingsprosessen må overvåkes En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeflatene.
• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på platetopp – de kan bli varme.
• Bruk ikke produktet før du installerer det i en innebygget enhet.

• Bruk ikke vannspray og damp for å rengjøre produktet.

• Etter bruk slår du av platetopp med kontrollenheten og du skal ikke stole på kokekarsensoren.

• ADVARSEL: Hvis overflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt. Hvis produktet er koblet til strømnettet direkte ved bruk av en koblingsboks, fjerner du sikringen for å koble fra produktet fra strømforsyningen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare platetoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i produktets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i produktet. Bruk av feil beskyttelser kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Dekk avskårne overflater i kabinettet med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.

• Beskytt apparatets bunn mot damp og fuktighet.

• Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet när dører eller vinduer er åpne.

• Hvert produkt har kjølevifter på undersiden.
• Hvis produktet er installert over en skuff:
  – Ikke lagre små papirdeler eller ark som kan trekkes inn, siden de kan skade kjøleviftene eller hemme kjølesystemet.
  – Ha en avstand på minimum 2 cm mellom bunnen av produktet og deler som er lagret i skuffen.
• Fjern separatorpaneler installert i skapet under apparatet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.

• Produktet må jordes.

• Før du ufører enhver operasjon må du sørge for at produktet er frakoblet strømforsyningen.

• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Påse at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.
• Bruk riktig hovedstrømkabel.
• Påse at strømkabelen ikke floker seg.
• Påse at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Påse at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler det til stikkontakten.
• Ikke bruk grenuttak eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) eller strømkabelen ikke blir skadet. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en ødelagt strømkabel.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern all emballasje, merking og beskyttelseshinne (hvis aktuelt) før første gangs bruk.
• Pass på at ventilasjonsåpningene ikke er blokkerte.
• Ikke la produktet være uten tilsyn mens det er i drift.
• Slå av konesonene etter hver gang de har vært i bruk.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med väte hender eller när det kommer i kontakt med vann.
• Ikke bruk produktet som arbeidsflate og ikke plasser mat i direkte kontakt med det.
• Hvis overflaten på produktet er sprukket, koble produktet umiddelbart fra strømforsyningen for å forhindre elektrisk støt.
• Personer som bruker en pacemaker, må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.
• Ikke bruk aluminiumsfolie eller andre materialer mellom kokeflaten og kokekaret, med mindre annet er spesifisert av produsenten av dette produktet.
• Bruk kun tilbehør anbefalt for dette produktet av produsenten.

ADVARSEL!

Fare for brann og eksplosjon.

• Fett og olje kan frigjøre brennbar damp når de er varmet opp. Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat med dem.
• Dampen som varm olje slipper ut, kan forårsake selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Plasser ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i, i nærheten av eller på produktet.

ADVARSEL!

• Ikke oppbevar varme kokekar på kontrollpanelet for å unngå risiko for brannskader.
• Ikke plasser et varmt grytelokk på platetoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig så du ikke lar gjenstander eller kokekar falle på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Kokekar av støpejern eller med skadet bunn kan forårsake riper på glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på kokeflaten.

2.4 Stell og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå apparatet av og la det avkjøle før rengjøring.
• Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Ikke bruk abrasive produkter, skurende rengjøringssvamper, løsemidler eller metallgjenstander, med mindre annet er spesifisert.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Før monteringen

Før du monterer koketoppen skriv ned informasjonen nedenfor fra typeskiltet. Typeplaten er plassert nederst i komfyrtoppen.

Serienummer ......

3.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Kontakt det autoriserte servicesenteret for å reparere apparatet. Bruk kun originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

Ikke koble til kabelen uten kabelendehylse.

Enfase tilkobling

1. Fjern ledningsendehylsen fra svarte og brune ledninger.

2. Fjern en del av isoleringen av de brune og svarte kabelendene.

3. Koble endene på svarte og brune kabler.
4. Bruk en ny ledningsendehylse på hver kabelende (spesialverktøy kreves).

N L1 L2

220-240 V\~400V2N\~

N L

Tofaset tilkobling: 400 V2N\~ Enfaset tilkobling: 220 - 240 V\~

5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²

Grønn – gul Grønn – gul

N Blå og blå N Blå og blå

L1 Svart L Svart og brun

L2 Brun

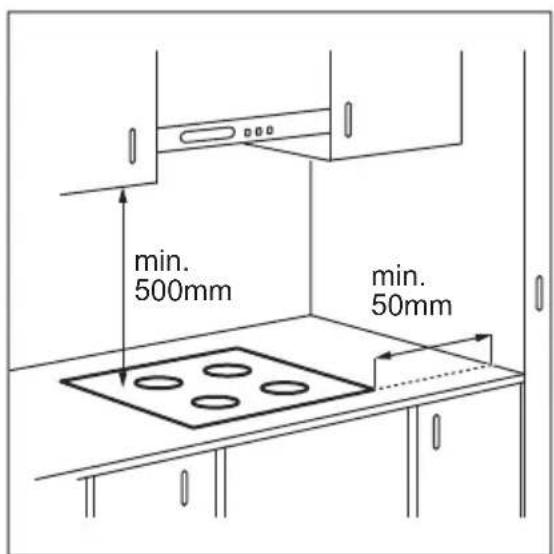

3.4 Sammenstilling

Hvis du installerer platetoppen under en avtrekksvifte, gå gjennom monteringsinstruksjonene for å finne minimumsavstanden mellom produktene.

Finn videoopplæring "Slik installerer du Electrolux induksjonstopp - nedfelt" ved å skrive inn hele navnet som er vist i illustrasjonen nedenfor.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

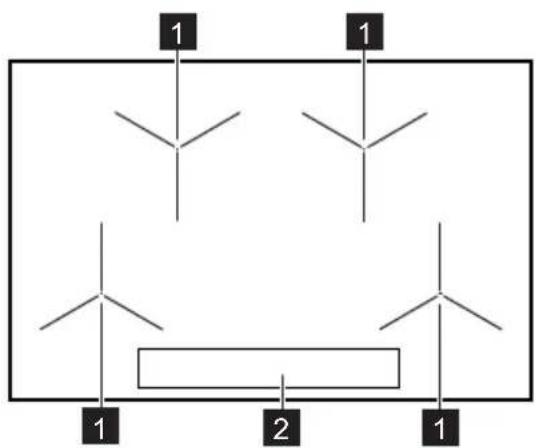

4.1 Oversikt over matlagingsoverflaten

1 Induksjonskokesone
2 Betjeningspanel

4.2 Kontrollpanel oversikt

1 5 6 - - 14 0 1 3 5 8 10 14 P :99: 0 1 3 5 8 10 14 P 14 - - 14 0 1 3 5 8 10 14 P - ! + 0 1 3 5 8 10 14 P 14 - 11 8

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

Sensorfelt Funksjon Beskrivelse
1	➊	På / Av Slå platetoppen av og på.
2		Sperre / Barnesikring Låse / låse opp betjeningspanelet.
3	||	Pause Aktiverer og deaktiverer funksjonen.
4	- Effekttrinndisplay For å vise effekttrinnet.
	Sensorfelt Funksjon Beskrivelse
5	- Tidsindikatorer for kokesoner Viser hvilken sone tiden er innstilt for.
6	- Tidsurdisplay Vise tiden i minutter.
7		Hob ^2 Hood Aktivere og deaktivere den manuelle modusen til funksjonen.
8		- Velge kokesone.
9	+/-	- ∅ke eller redusere tiden.
10	P	PowerBoost Aktivere funksjonen.
11	- Betjeningslinje Stille inn en varmeinnstilling.

4.3 Effekttrinndisplayer

Display Beskrivelse
0	Konesonen er slått av.
1 - 14	Konesonen er i bruk.
u	Pause er aktivert.
R	Automatisk oppvarming er aktivert.
P	PowerBoost er aktivert.
E + tall	Det har oppstått en feil.
= / ? -	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.
L	Sperre / Barnesikring er aktivert.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk avstengning er aktivert.

5. F∅R F∅RSTEGANGS BRUK

⚠ ADVARSEL!

Se etter i Sikkerhetskapitlene.

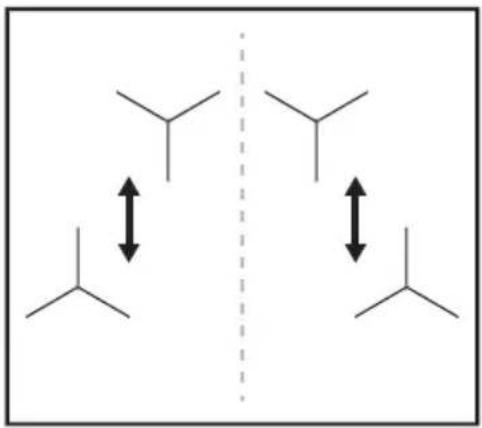

Effektbegrensning definerer hvor mye strøm som brukes av platetoppen totalt, innenfor grensene for sikringene i boliginstallasjonen.

Platetoppen er angitt til høyest mulig effektnivå som standard.

For å redusere eller øke effektnivået:

1. Deaktiver platetoppen.
2. Trykk og hold inne 13 sekunder. Displayet slås på og av.
3. Trykk og hold inne 13 sekunder. eller bvises.

1. Trykk på . P72 vises.
2. Trykk på / på tidsuret for å stille inn effektnivået.

Effektnivåer

Se i kapittelet "Tekniske data".

FORSIKTIG!

Sørg for at den valgte effekten passer med sikringene i sikringsskapet ditt.

• P72 — 7200 W
• P15 — 1500 W
• P20 — 2000 W
• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Slå på og av

Berør ⓣ1 sekund for å aktivere eller deaktivere platetoppen.

- platetoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før platetoppen brukes igjen, må konesonene være kalde.

- du bruker feil kokeredskap. Symbolet tennes og konesonen slås automatisk av etter 2 minutter.

Forholdet mellom effekttrinnet og tiden som platetoppen deaktiveres etter:

Effekttrinn Platetoppen deaktiveres etter

u, 1-3

Effekttrinn Platetoppen deaktiveres etter

4 - 7 5 timer

8 - 9 4 timer

10 - 14 1,5 timer

6.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

14 0 1 3 8 10 14 P

6.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

Indikatoren kan også vises:

Sett kokekaret på midten av den valgte sonen. Induksjonssonene tilpasser seg automatisk til størrelsen av kokekarets bunn.

i

For optimal varmeoverføring, bruk kokekar med bunndiameter som tilsvarer størrelsen på kokesonen (dvs. maksimal diameter på kokekar i «Tekniske data» > «Spesifikasjon av konesoner»). Sørg for at kokekarene dine er egnet for induksjonsplatetopper. For mer informasjon om type kokekar, se «råd og tips».

6.6 Automatisk oppvarming

Bruk funksjonen for å få et ønsket effekttrinn i en kort tid. Når funksjonen er på, fungerer sonen på den høyeste varmeinnstillingen i begynnelsen og fortsetter deretter å være på ønsket varme videre.

i

For å aktivere funksjonen må sonen være kald.

For å aktivere funksjonen for en sone, berør P (så R vil den tennes). Berør straks en ønsket effektinnstilling. Etter 3 sekunder R tennes.

For å deaktivere funksjonen: endre effektinnstillingen.

6.7 PowerBoost

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

i

Se i kapittelet "Tekniske data".

Aktivere funksjonen for en kokesone: berør P tennes.

For å deaktivere funksjonen: endre effekttrinn.

6.8 Timer

Du kan bruke denne funksjonen for å angi lengden på en enkel tilberedningsøkt.

Angi først varmeinnstilling for kokesonen, og velg deretter funksjonen.

For å angi kokesonen: berører du gjentatte ganger til indikatoren for en kokesone vises.

For å aktivere funksjonen: berører du + på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen begynner å blinke, har nedtellingen startet.

For å vise gjenværende tid: berører du ⏻ for å angi kokesone. Indikatoren for kokesonen begynner å blinke. Displayet viser gjenværende tid.

For å vise gjenværende tid: berører du for å angi kokesone. Berør eller . —

For å deaktivere funksjonen: berører du for å angi kokesonen og berører deretter. Den gjenværende tiden telles ned til 00. Indikatoren for kokesonen forsvinner.

i

For å stoppe lyden: berører du ⚠

- CountUp Timer

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

For å angi kokesonen: berører du gjentatte ganger til indikatoren for en kokesone vises.

For å aktivere denne funksjonen; berører du — på tidsuret. U ^R Vises. Opptellingen starter når indikatoren for kokesonen begynner å blinke. Displayet veksler mellom U ^P og tiden som telles opp (minutter).

For å se hvor lenge kokesonen er slått på: berører du for å angi kokesonen. Indikatoren for kokesonen begynner å blinke. Den viser hvor lenge sonen er i bruk.

For å deaktivere funksjonen: berører du ⏻ og deretter eller . Indikatoren for kokesonen forsvinner.

- Varselur

Du kan bruke denne funksjonen når koketoppen er på og kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser

For å aktivere funksjonen: beører du ⚠ og berører deretter eller på tidsuret for å angi tiden. Når tiden er over, høres et signal og 00 blinker.

For å stoppe lyden: berører du ⏻

i

Funksjonen har ingen effekt på bruken av kokesonene.

6.9 Pause

Denne funksjonen stiller inn alle de betjente sonene på laveste varmeinnstilling.

Når funksjonen er i bruk, låses alle andre symboler på kontrollpanelet.

Funksjonen deaktiverer ikke timerfunksjonene.

1. For å aktivere funksjonen: trykk på ||. ☐ tennes.Varmeinnstillingen senkes til 1.
2. For å deaktivere funksjonen: trykk på ||.

Den forrige varmeinnstillingen vises.

6.10 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør. Det tidligere effekttrinnet aktiveres.

i

Når du slår av platetoppen, deaktiveres også denne funksjonen.

6.11 Barnesikring

Denne funksjonen forhindrer at platetoppen blir slått på utilsiktet.

For å aktivere funksjonen: aktiver platetoppen med ① ikke velg en varmeinnstilling. Trykk på ② 4 sekunder. Indikatoren tennes. Deaktiver platetoppen med ③

For å deaktivere funksjonen: aktiver platetoppen med ⏻ ikke velg en varmeinnstilling. Trykk på 4 sekunder. tennes. Deaktiver platetoppen med ⏻

For å overstyre funksjonen for kun én tilberedningstid: Aktiver platetoppen med ①. ④ indikatoren tennes. Trykk på i ④ sekunder. Still inn varmeinnstillingen innen 10 sekunder. Du kan betjene platetoppen. Når du deaktiverer komfyrtoppen med ①, blir funksjonen aktivert på nytt.

6.12 OffSound Control (Slå lydsignalene på og av)

Slå av komfyrtoppen. Berør 13 sekunder. Displayet slås på og så av. Berør 13 sekunder. eller tennes. Berør på tidsuret for å velge én av følgende:

• hydene er avslått
• hydene er på

For å bekrefte valget, vent til komfyrtoppen slår seg av automatisk.

Når funksjonen er satt til to b kan du kun høre lydene när:

• du berører ①
  • Varselur kommer ned
• Timer med nedtelling kommer ned
• du setter noe på betjeningspanelet.

6.13 Effektstyring

Hvis flere soner er aktive og den forbrukte effekten overskrider begrensningen av strømforsyningen, deler denne funksjonen den tilgjengelige effekten mellom alle sonene (koblet til samme fase). Platetoppen kontrollerer varmeinnstillingene for å beskytte sikringene i boligen.

• Sonene er gruppert i henhold til plasseringen og antall faser i platetoppen. Hver fase har en maksimal elektrisk effekt på (3700 W). Hvis platetoppen när grensen for maksimalt tilgjengelig effekt innen én fase, vil effekten til sonene automatisk bli redusert.
• Effekttrinnet for den sist valgte sonen er alltid prioritert. Den gjenværende effekten deles mellom de tidligere aktiverte sonene i motsatt rekkefølge av valget.
• Displayet for de reduserte sonene skifter mellom den opprinnelig valgte varmeinnstillingen og den reduserte varmeinnstillingen.
• Vent til displayet slutter å blinke eller reduser effekttrinnet til den valgte sonen. Sonene fortsetter å virke med den reduserte varmeinnstillingen. Juster varmeinnstillingen til sonene manuelt om nødvendig.

Se illustrasjonen for mulige kombinasjoner der effekten kan distribueres mellom sonene.

For de fleste ventilatorer er fjernkontrollsystemet aktivert som standard. Hvis den er deaktivert, aktiverer du den før du bruker funksjonen. Se ventilatorens instruksjonsmanual for mer informasjon.

Bruke funksjonen automatisk

For å betjene funksjonen, sett automatisk modus til H1 – H6. Platetoppen er opprinnelig satt til H5. Ventilatoren reagerer når du bruker platetoppen. Platetoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatiske moduser

Automa-tisk lys	Koking1)	Steking2)
H0 Av Av Av
H1 På Av Av
H23)	På Viftehastig-het 1	Viftehastig-het 1
H3 På Av Viftehastig-Automatisk lys	Koking1)	het 1Steking2)
H4 På Viftehastig-	het 1	Viftehastighet 1
H5 På Viftehastig-	het 1	Viftehastighet 2
H6 På Viftehastig-	het 2	Viftehastighet 3

1) Platetoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.

2) Platetoppen oppdager stekeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.

3) Denne modusen aktiverer viften og lyset og baserer seg ikke på temperaturen.

Endre automatisk modus

1. Deaktiver platetoppen.
2. Trykk og hold inne i 3 sekunder. Displayet slås på og av.
3. Trykk og hold inne i 3 sekunder.
4. Trykk hoen ganger til tennes.
5. Trykk på tidsuret for å velge automatisk modus.

i

For å betjene ventilatoren direkte på ventilatorpanelet, deaktiver funksjonens automatmodus.

i

Når du avslutter tilberedningen og deaktiverer platetoppen, kan viften i ventilatoren fortsatt være aktiv i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktivere viften de neste 30 sekundene.

Du kan også bruke funksjonen manuelt. For å gjøre dette trykker du på når platetoppen er aktiv. Dette deaktiverer automatisk drift av funksjonen og lar deg endre viftehastigheten manuelt. Når du trykker påører du viftens hastighet med én. Når du når et intensivnivå og trykker på igjen, stiller du viftens hastighet til 0. Dette deaktiverer viften i ventilatorhetten. Trykk for å starte viften igjen med hastighet 1.

i

For å aktivere automatisk bruk av funksjonen, deaktiver platetoppen og deretter aktiver den igjen.

Aktivere lampen

Du kan stille inn platetoppen for å aktivere lyset automatisk när du slår den på. For å gjøre dette, må du stille automatisk modus til H1 – H6.

i

Lyset på ventilatoren deaktiveres 2 minutter etter at platetoppen er slått av.

7. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Kokekar

i

Et sterkt elektromagnetisk felt gir varme i kokekaret veldig raskt på induksjonssonene.

Bruk induksjonssonene med egnede kokekar.

• For å forhindre overoppheting og forbedre ytelsen til sonene, må kokekaret være så tykt og flatt som mulig.
• Sørg for at kokekarbaser er rene og tørre før du setter dem på platetoppens overflate.
• Vær alltid forsiktig så du ikke sklir eller gnir kokekaret på kantene og hjørnene av glasset, da det kan flise eller skade glassoverflaten.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merking fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonstopp, hvis:

• vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Kokekarenes mål

• Induksjonssonene tilpasser seg automatisk til størrelsen av kokekarets bunn. Se «Tekniske data» > «Spesifikasjon av kokesoner» for riktige kokekardimensjoner. Sett kokekaret på midten av den valgte kokesonen.
• Konesonens effektivitet er relatert til diameteren på kokekaret. For optimal varmeoverføring, bruk kokekar med bunndiameter som tilsvarer størrelsen på konesonen (dvs. maksimal diameter på kokekar i «Tekniske data» > «Spesifikasjon av konesoner»).

- Kokekar med en diameter som er mindre enn det en gitt kokesone mottar bare en del av kraften som genereres av kokesonen, noe som resulterer i langsommere oppvarming.

– Av sikkerhetsgrunner og optimale tilberedningsresultater må du ikke bruke kokekar som er større enn angitt i «Spesifikasjoner for kokesoner». Unngå å holde kokekar nær betjeningspanelet under

tilberedningen. Dette kan påvirke funksjonen til kontrollpanelet eller ved et uhell aktivere platetoppfunksjoner.

Se «Tekniske data».

7.2 Avgir støy under drift

Lydene er normale og betyr ikke noen funksjonsfeil. Støy fra kokekar kan variere avhengig av kokekarmaterialet og effektnivået.

Lyder relatert til kokekar:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker en kokesone på et høyt effekttrinn, og kokekaret består av forskjellige materialer (en sandwichkonstruksjon).
• summing: du bruker et høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går.
• rytmisk lyd: detekterer kokekar.

Platetopp-relaterte lyder:

7.3 Öko Timer (∅ko-timer)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i driftstid avhenger av varmeinnstillingsnivået og lengden på tilberedningen.

7.4 Forenklet matlagingsguide

Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Informasjonen i tabellen er kun veiledende.

Varmeinnstil-ling	Bruk for å: Tid (min) Tips
☐ - 1	Hold tilberedt mat varm. etter be-hov	Sett et lokk på kokekaret.
1 - 3 Hollandaisesaus, smelte: smør, sjoko-lade, gelatin.	5 - 25 Rør fra tid til annen.
2 - 3 Størkning: luftige omeletter, bakte egg. 10 - 40 Tilbered med lokk.
3 - 5 Svell ris og melkeretter, oppvarm fer-digretter.	25 - 50 Tilsett minimum to ganger så mye væ-ske som ris, melkeretter må røres i un-der hele prosedyren.
5 - 7 Damp grønnsaker, fisk, kjøtt. 20 - 45 Tilsett noen spiseskjeer vann. Kontrol-ler vannmengden under prosessen.
7 - 9 Dampkok poteter og andre grønnsa-ker.	20 - 60 Dekk bunnen av gryten med 1–2 cmvann. Kontroller vannivået under pro-sessen. Hold lokket på gryten.
7 - 9 Lag større mengder mat, gryteretter og supper.	60 - 150 Opptil 3 l væske pluss ingredienser.
9 - 12 Skånsom steking: escalope, cordonbleu, koteletter, kjøttkaker, pølser, le-ver, sausejevning, egg, pannekaker,smultringer.	etter behov	Snu etter behov.
12 - 13 Steking, reven potetgrateng, svinestek,biff.	5 - 15 Snu etter behov.
14 Koke vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.
P	Koke opp store mengder vann. PowerBoost er aktivert.

7.5 Råd og tips for Hob²Hood

Når du bruker platetoppen med funksjonen:

• Beskytt ventilatorpanelet mot direkte sollys.
• Ventilatorpanelet må ikke belyses med halogenspotter.
• Ikke dekk til betjeningspanelet på platetoppen.
• Ikke avbryt signalet mellom platetoppen og ventilatoren (f.eks. med hånden, et kokekarhåndtak eller en stor gryte). Se bildet.

Ventilatoren som er avbildet nedenfor er kun til illustrasjonsformål.

Kjøkkenventilatorer med Hob²Hoodfunksjon

Se forbrukernettstedet vårt for å finne hele spekteret av kjøkkenventilatorer som virker med denne funksjonen. Electrolux kjøkkenventilatorer som virker med denne

funksjonen må ha symbolet

8. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

8.1 Generell informasjon

• Rengjør platetoppen etter hver bruk.
• Bruk kokekar med ren base.
• For både daglig rengjøring av glassoverflaten og rengjøring etter installasjon og fjerning av eventuelt gjenværende lim, bruk kun en mildt slipende rengjøringsmelk og en delikat svamp som ikke riper. Avhengig av graden av tilsmussing, rengjør glassoverflaten med små sirkulære bevegelser og moderat trykk. Tørk glassoverflaten tørr med en mikrofiberklut.

ADVARSEL!

Ikke bruk den klassiske gule og grønne svampen, da aluminiumspartiklene på det harde laget kan skade og misfarge glasset.

Bruk av andre rengjøringsverktøy enn de som anbefales, vil ikke være effektivt og kan skade eller misfarge glassoverflaten.

- Bruk alltid en skrape som anbefales for platetopper med glassoverflate. Bruk

skrapen kun som et ekstra verktøy for rengjøring av glasset etter standard rengjøringsprosedyre.

ADVARSEL!

Ikke bruk kniver eller andre skarpe metallverktøy til å rengjøre glassoverflaten.

8.2 Rengjøre glassoverflaten på platetoppen

• Fjern umiddelbart: smeltet plast, plastfolie, salt, sukker og mat som inneholder sukker, ellers kan det forårsake skade på platetoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell platetoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.
• Fjern när platetoppen er tilstrekkelig kald: kalkringer, vannringer, fettflekker, skinnende metallisk misfarging. Rengjør platetoppen med en mildt slipende rengjøringsmelk og en ømfintlig svamp mot riper (se Generell informasjon). Tørk av platetoppen med en mikrofiberklut etter rengjøring.
• Vedvarende merker og flekker: påfør moderat trykk og skrubb overflaten med en ømfintlig svamp mot riper (se Generell informasjon) og en lett slipende rengjøringsmelk til flekkene ikke lenger er synlige.

9. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

9.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene platetoppen.	Platetoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om platetoppen er riktig koblet til strømforsyningen.
Sikringen har gått. Kontroller om sikringen er årsaken tilfunksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Du har ikke angitt varmeinnstilling innen 10 sekunder.		Slå på platetoppen igjen og still inn varmen innen det har gått 10 sekunder.
Du berørte to eller flere sensorfelt samtidig.		Berør bare ett sensorfelt.
Pause er aktivert. Se "Pause".
Det er vann eller fettsprut på betjeningspanelet.		Rengjør betjeningspanelet.
Du kan høre en konstant pipelyd. Den elektriske tilkoblingen er feil. Koble platetoppen fra strømforsyningen. Be en kvalifisert elektriker for å kontrollere monteringen.
Et lydsignal høres, deretter slås platetoppen av.Et lydsignal høres når platetoppen slår seg av.	Du har satt noe på ett eller flere sen-sorfelt.	Fjern gjenstanden fra sensorfeltene.
Platetoppen deaktiveres.	Du har satt noe på sensorfeltet 1	Fjern gjenstanden fra sensorfeltet.
Restvarmeindikatoren vises ikke. Sonen er ikke varm fordi den var ba-re i bruk en kort stund eller sensorener skadet.		Kontakt servicesenteret dersom sonen fortsatt er varm i lang tid.
Hob ^2 Hood fungerer ikke. Du dekket til betjeningspanelet. Fjern gjenstanden fra betjeningspane-let.
Du bruker en veldig stor gryte somblokkerer signalet.		Bruk en mindre gryte, endre sone eller bruk ventilatoren manuelt.
Automatisk oppvarming starter ikke.	Det høyeste effekttrinnet er valgt. Det høyeste effekttrinnet har samme effekt som funksjonen.
Sonen er varm. La sonen bli tilstrekkelig kald.
Effekttrinnet endres mellom to trinn.	Effektstyring er aktivert. Se «Daglig bruk».
Betjeningspanelet blir varmt å ta på.	Kokekaret er for stort eller du plas-serer det for nær betjeningspanelet.	Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lyd når du berø-rer panelsensorfeltene.	Lydene deaktiveres. Slå lydsignaler på. Se «Daglig bruk».
tennes.	Barnesikring eller Sperre er aktivert. Se «Daglig bruk».
tennes.	Det er ikke noe kokekar på sonen.	Sett kokekaret på sonen.

Problem Mulig årsak Løsning
Du bruker feil kokekar. Bruk kokekar som er egnet for induksjonsplatetopper. Se «Råd og tips».
Diameteren på kokekarets bunn erfør liten til sonen.	Bruk kokekar med riktige dimensjoner.Se «Tekniske data».
Oppvarming tar lang tid. Kokekaret er for lite og mottar bare en del av effekten som genereres av kokesonen.	For optimal varmeoverføring, bruk kokekar med bunndiameter som tilsvarer størrelsen på kokesonen (dvs. maksimal diameter på kokekar i «Tekniske data» > «Spesifikasjon av kokesoner»).
og et tall tennes.	Det er en feil på platetoppen. Deaktiver platetoppen og aktiver den igjen etter 30 sekunder. Hvis igjen, kobler du platetoppen fra strømforsyningen. Aktiver platetoppen igjen etter 30 sekunder. Hvis problemet fortsetter, må du snakke med et autorisert servicesenter.

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Oppgi opplysningene på typeskiltet. Oppgi også den tresifrede bokstavkoden for glasskeramikken (den er i hjørnet av glassflaten) og feilmeldingen som

vises. Sørg for at du har brukt platetoppen på riktig måte. Hvis ikke, må du selv betale for service fra serviceteknikeren eller forhandleren, også i garantitiden. Informasjonen om garantiperioden og autoriserte servicesentre finnes i serviceboken.

10. TEKNISKE DATA

10.1 Typeskilt

Modell KIT81440CT: PNC 949 599 541 00

Type 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

Induksjon 7.2 kW Laget i: Tyskland

Serienr. 7.2 kW

ELECTROLUX

10.2 Spesifikasjoner for soner

Sone Nominell effekt(maks effekttrinn)[W]		PowerBoost [W]	PowerBoostmaksimal varig-het [min]	Diameter på ko-kekar [mm]
Venstre fremme 2300 3200 10 125 - 210
Venstre bak	2300 3200 10 125 - 210
Høyre fremme	2300 3200 10 125 - 210
Høyre bak	2300 3200 10 125 - 210

Effekten for kokesonene kan variere noe sammenliknet med informasjonen i tabellen. Det endres iht. kokekarets materiale og størrelse.

For optimal varmeoverføring og Tilberedingsresultat, bruk kokekar med

bunndiameter som tilsvarer størrelsen på kokesonen (dvs. maksimal diameter på kokekar i tabellen). Ikke bruk kokekar som er større enn diameteren til kokesonen.

11. ENERGIEFFEKTIVITET

11.1 Produktinformasjon i henhold til EU Ecodesign-forskrifter

Modellidentifikasjon KIT81440CT
Platetopp Integrert platetopp
Antall soner 4
Oppvarmingsteknologi Induksjon
Diameter på sirkulære soner (∅) Venstre fremme		21.0 cm
	Venstre bak	21.0 cm
	Høyre fremme	21.0 cm
	Høyre bak	21.0 cm
Energiforbruk per sone (EC electric cooking) Venstre fremme		179.6 Wt/kg
	Venstre bak	177.0 Wt/kg
	Høyre fremme	188.8 Wt/kg
	Høyre bak	177.0 Wt/kg
Energiforbruk for platetopp (EC electric hob) 180.6 Wt/kg

IEC / EN 60350-2 - Elektriske husholdningsapparater for matlaging – del 2: Platetopp – Metoder for måling av ytelse.

Energimålinger som refererer til tilberedningsområder identifiseres av markeringene på de respektive sonene.

11.2 Energisparende

Du kan spare energi under vanlig matlaging hvis du følger tipsene nedenfor.

• Når du varmer opp vann, bruk kun den mengden du trenger.
• Sett alltid lokket på kokekaret hvis det er mulig.
• Plasser kokekaret i senter av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

11.3 Produktinformasjon for strømforbruk og maksimal tid for å nå gjeldende laveffektmodus

Strømforbruk i av-modus 0.3 W

Maksimal tid som trengs for at utstyret automatisk skal nå gjeldende laveffektmodus 2 min

12. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet .Legg emballasjen i riktige

beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å

resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet sammen med husholdningsavfallet. Produktet kan leveres

der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
