BRUGSANVISNING KIT81440CT ELECTROLUX

DA Brugsanvisning | Kogesektion 23

Velkommen til Electrolux! Tak, fordi du valgte vores produkt.

Få råd om brug, brochurer, fejlfinding, service- og reparationsinformation: www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....23
2. SIKKERHEDSANVISNINGER.... 25
3. INSTALLATION....27
4. PRODUKTBESKRIVELSE....30
5. F∅R F∅RSTE ANVENDELSE....31
6. DAGLIG BRUG.... 32
7. TIPS OG RÅD....36
8. VEDLIGEHOLDELSE OG RENG∅RING....39
9. FEJLFINDING....39
10. TEKNISKE DATA....41
11. ENERGIFORBRUG....42
12. MILJ∅HENSYN....43

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

• Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.

• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette produkt må kun anvendes til madlavning.
• Dette produkt er beregnet til brug i en enkelt hustand i et indendørs miljø.
• Dette produkt kan bruges på kontorer, hotelværelser, bed & breakfast værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• ADVARSEL: Tilberedning med fedt eller olie, uden opsyn, kan være farligt og kan resultere i brand.
• Røg er et tegn på overophedning. Brug aldrig vand til at slukke madlavningsbranden. Sluk for produktet, og dæk flammer med f.eks. et brandtæppe eller et låg.
• ADVARSEL: Produktet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.
• FORSIGTIG: Tilberedningsprocessen skal overvåges En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på kogepladen.
• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogepladen, da de kan blive meget varme.

• Brug ikke produktet, inden det monteres i den indbyggede struktur.

• Brug ikke vandspray eller damp til at rengøre produktet.

• Efter brug skal produktet slukkes med funktionsvælgeren - stol ikke på gryderegistreringen.
• ADVARSEL: Hvis overfladen er revnet, skal du slukke for produktet for at undgå risiko for elektrisk stød. Hvis produktet er tilsluttet lysnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde produktet fra strømforsyningen. Kontakt i begge tilfælde et autoriseret servicecenter.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Brug kun beskyttelsesskærme til kogesektionen, som er designet af producenten af produktet, eller som er angivet af producenten af produktet i brugsanvisningen som egnede til brug, eller beskyttelsesskærme, som er indbygget i produktet. Brug af uegnede afskærmninger kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

ADVARSEL!

Risiko for personskade eller beskadigelse af apparatet.

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Mindsteafstanden til andre apparater og enheder skal overholdes.

• Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.

• Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt i at forårsage ekspansion.

• Beskyt apparatets bund mod damp og fugt.
• Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
• Hvert apparat har køleblæsere i bunden.
• Hvis apparatet installeres over en skuffe: – Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet.
  – Hold en afstand på mindst 2 cm mellem hvidevarens bund og dele, som opbevares i skuffen.
• Fjern eventuelle separationspaneler, som er monteret i skabet under apparatet.

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alt elektrisk skal tilsluttes af en kvalificeret elektriker.
• Apparatet skal jordes.
• Inden hårde hvidevarer serviceres, skal du sørge for, at de er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.
• Sørg for, at hvidevaren er installeret korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.
• Sørg for, at der er installeret en stødbeskyttelse.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at strømkablet eller stikket (hvis relevant) ikke får kontakt med den varme hårde hvidevare eller varmt kogegrej, när du tilslutter hvidevaren til en kontakt i nærheden.
• Brug ikke multistikadaptere og forlængerledninger.
• Sørg for ikke at beskadige netstikket (hvis relevant) eller strømkablet. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.

- Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Apparatets specifikationer må ikke ændres.
• Fjern al emballage, mærkning og beskyttelsesfilm (hvis relevant) inden første brug.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Indstil kogepladen til "slukket" hver gang efter brug.
• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive meget varme.
• Betjen ikke produktet med våde hænder, eller när det har kontakt med vand.
• Brug ikke apparatet som arbejdsplads, og placer ikke mad i direkte kontakt med det.
• Hvis overfladen på produktet er revnet, skal du øjeblikkeligt afbryde produktet fra strømforsyningen.
• Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, när apparatet er i drift.
• Når du anbringer mad i varm olie, kan det sprøjte.
• Brug ikke aluminiumsfolie eller andre materialer mellem kogepladen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.
• Brug kun tilbehør, der anbefales til dette produkt af producenten.

ADVARSEL!

Risiko for brand og eksplosion.

- Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.

• Dampene, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Anbring ikke brændbare produkter eller genstande, der er fugtet med brændbare produkter i nærheden af eller på produktet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Opbevar ikke varmt kogegrej på betjeningspanelet, så du undgår risikoen for forbrændinger.
• Stil ikke et varmt grydelåg på kogesektionens glasoverflade.
• Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
• Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejerneller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande op, när du skal flytte dem på kogepladen.

• Rengør produktet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for produktet, og lad det køle af inden rengøring.

- Rengør produktet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende produkter, skuresvampe, opløsningsmidler eller metalgenstande, medmindre andet er angivet.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din lokale kommune for at få oplysninger om, hvordan produktet bortskaffes på en korrekt måde.
• Tag stikket ud af kontakten.
• Klip kablet af tæt på produktet, og bortskaf det.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer ....

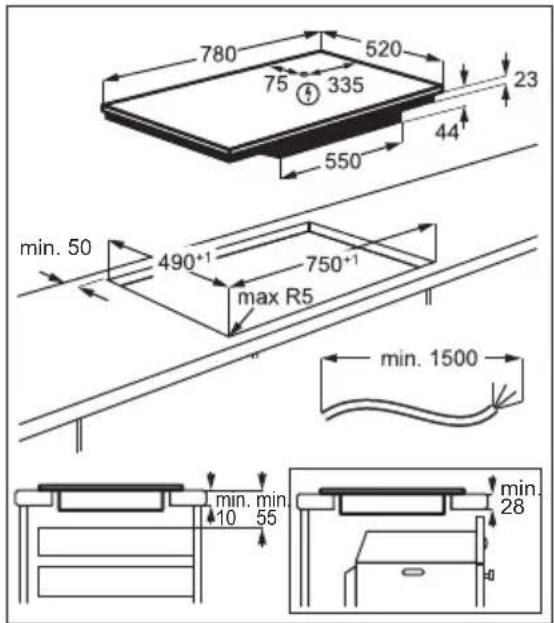

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

• Kogesektionen leveres med tilslutningskabel
- For at udskifte det beskadigede strømkabel skal du bruge kabeltypen: H05V2V2-F der kan modstå en temperatur

på 90 °C eller højere. En enkelt ledning skal have et minimalt tværsnit i overensstemmelse med nedenstående tabel. Tal med dit lokale servicecenter. Tilslutningskablet må kun udskiftes af en autoriseret elektriker.

ADVARSEL!

Alle elektriske tilslutninger skal udføres af en autoriseret elektriker.

FORSIGTIG!

Forbindelser via kontaktstik er forbudt.

FORSIGTIG!

Undlad at bore eller lodde ledningsenderne. Det er forbudt.

FORSIGTIG!

Undlad at tilslutte kablet uden kabelendehætte.

Enfaset forbindelse

1. Fjern kabelendehætten fra sorte og brune ledninger.
2. Fjern en del af isoleringen af de brune og sorte kabelender.
3. Forbind enderne af sorte og brune kabler.
4. Sæt en ny hætte på enden af den delte ledning (specialværktøj påkrævet).

N L1 L2

220-240 V~400V2N~ N L

To-faset forbindelse:400 V2N\~ Enfaset forbindelse: 220 - 240 V\~

5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²

Grøn - gul Grøn - gul

Hvis du installerer kogepladen under en emhætte, bedes du se installationsvejledningen til emhætten for den minimale afstand mellem produkterne.

Hvis produktet installeres over en skuffe, kan kogepladens ventilation under tilberedningsprocessen opvarme de ting, der ligger i skuffen.

Montering ovenpå bordplade" ved at skrive det fulde navn, der er angivet på nedenstående grafik.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

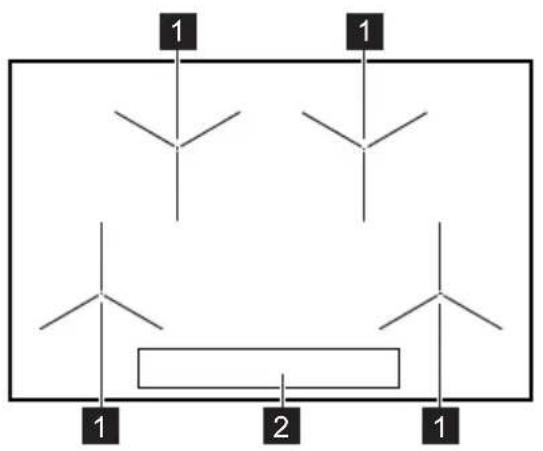

4.1 Oversigt over kogepladens overflade

1 Induktionskogezone
2 Betjeningspanel

4.2 Betjeningspanelets layout

1 5 6 14 0 1 3 5 8 10 14 P :99: 0 1 3 5 8 10 14 P 14 14 0 1 3 5 8 10 14 P - + 0 1 3 5 8 10 14 P 14 11 8

Brug sensorfelterne til at betjene apparatet. Display, kontrollamper og signaler viser de funktioner, der er i brug.

Sensorfelt Funktion Kommentar
1	➊	Tænd / Sluk Tænder / slukker for kogesektionen.
2		Lås / Børnesikring Låser / låser op for betjeningspanelet.
3	||	Pause Aktiverer / deaktiverer funktionen.
4	- Display for varmetrin Visning af varmetrinnet.
5	- Kogezoneindikatorer for timer Viser den kogezone, som du har tidsindstillet.
6	- Timerdisplay Viser tiden i minutter.
7		Hob ^2 Hood Aktiverer/deaktiverer funktionens manuelle tilstand.
8		- Vælger kogezone.

Display Beskrivelse
0	Kogezonen er slukket.
1 - 14	Kogezonen er tændt.
u	Pause er i brug.
R	Automatisk opvarmning er i brug.
P	PowerBoost er i brug.
E + tal	Der er en funktionsfejl.
= / I =	OptiHeat Control (3-trins restvarmeindikator): Tilbereder stadig/holde varm/restvarme.
L	Lås / Børnesikring er i brug.
F	Uegnet eller for lille kogegrej, eller der står intet kogegrej på kogezonen.
-	Automatisk slukning er i brug.

5. F∅R F∅RSTE ANVENDELSE

ADVARSEL!

Se kapitlerne om sikkerhed.

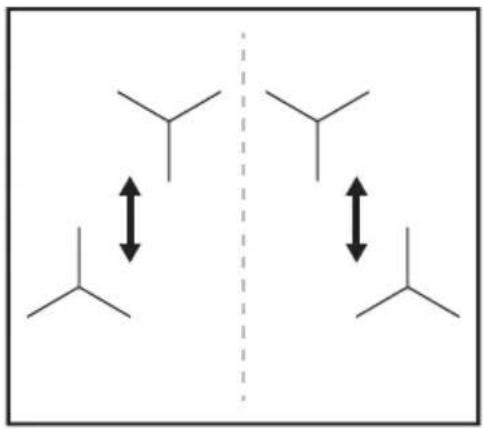

5.1 Effektbegrænsning

Effektbegrænsning definerer, hvor meget strøm kogepladen bruger i alt, inden for rammerne af husets installationssikringer.

Kogepladen er som standard indstillet til det højest mulige effektniveau.

Sådan reduceres eller øges effektniveauet:

1. Sluk for kogesektionen.

2. Tryk på og hold -knappen nede i 3 sekunder. Displayet tændes og slukkes.

3. Tryk på og hold -knappen nede i 3 sekunder. eller vises.

4. Tryk på .P72 vises.

5. Tryk på 7 på timeren for at indstille effektniveauet.

Effektniveauer

Se kapitlet "Tekniske data".

! FORSIGTIG!

Sørg for, at den valgte effekt passer til husets installationssikringer.

• P72 — 7200 W
• P15 — 1500 W
• P20 — 2000 W

• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W

• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Aktivering og deaktivering

Tryk på ⓣ1 sekund for at tænde eller slukke for kogesektionen.

6.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner deaktiveres,
• du ikke indstiller varmetrinnet, när kogesektionen er aktiveret,
• du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde/pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller rengør betjeningspanelet.
• kogesektionen bliver for varm (f.eks. när sovsegryden koger tør). Lad kogezonen køle af, før du bruger kogepladen igen.
• Du bruger forkert kogegrej. Symbolet vises, og efter 2 minutter slukkes kogezonen automatisk.
• du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke tid tændes, og kogesektionen slukkes.

Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres:

Sådan indstilles eller ændres varmetrinnet:

Tryk på betjeningspanelet ved det korrekte varmetrin, eller bevæg din finger langs betjeningspanelet, indtil du når det ønskede varmetrin.

14 0 1 3 8 10 14 P

6.4 OptiHeat Control (3-trins restvarmeindikator)

ADVARSEL!

☐ / ☐ Så længe kontrollampen er tændt, er der risiko for forbrænding fra restvarme.

Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Den keramiske kogeplade opvarmes af varmen fra kogegrejet.

Kontrollamperne tændes, når en kogezone er varm. Kontrollamperne viser niveauet af restvarme for kogezonerne, du bruger:

- fortsæt madlavning,

- holde varm,

- restvarme.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• när varmt kogegrej står på kold kogezone,
• när kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

6.5 Brug af kogezonerne

Sæt kogegrejet i midten af den valgte kogezone. Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

For optimal varmeoverførsel skal du bruge kogegrej med en bunddiameter, der svarer til kogezonens størrelse (dvs. den maksimale kogegrejsdiameter i "Tekniske data" > "Specifikation for kogezoner"). Sørg for, at kogegrejet er velegnet til induktionskogesektioner. Få flere oplysninger om typer af kogegrej i "Råd og tips".

Brug funktionen til at opnå et ønsket varmetrin på kortere tid. Når funktionen er slået til, kører kogezonen ved det højeste varmetrin i starten og fortsætter derefter med at køre ved det ønskede varmetrin.

For at aktivere funktionen skal kogezonen være kold.

Sådan aktiveres funktionen for en

kogestone: Tryk på P (tændes). Tryk derefter straks et ønsket varmetrin. Efter 3 sekunder tændes

Sådan deaktiveres funktionen: Ændr varmetrinnet.

6.7 PowerBoost

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin.

Se kapitlet "Tekniske data".

Sådan aktiveres funktionen for en kogeczone: Tryk på P lyser.

Sådan slår du funktionen fra: Skift varmetrinnet.

6.8 Timer

- Nedtællingstimer

Du kan bruge denne funktion til at indstille længden af en enkelt tilberedning.

Indstil først varmetrinnet til kogezonen og derefter funktionen.

Sådan indstilles kogezonen: Tryk en eller flere gange på til kontrollampen for en kogezone vises.

Sådan aktiveres funktionen: Tryk på + på timeren for at indstille tiden (00 - 99 minutter). Når kontrollampen for kogezonen begynder at blinke, er nedtællingen begyndt.

Sådan vises den resterende tid: Tryk på for at indstille kogezonen. Lampen for kogezonen begynder at blinke. Displayet viser resttiden.

Sådan ændres tiden: Tryk på ⓣ for at indstille kogezonen. Tryk på + eller -

Sådan slår du funktionen fra: Tryk på ⚠ for at indstille kogezonen, og tryk derefter på —. Uret tæller ned til 00. Lampen for kogezonen forsvinder.

Når nedtællingen ender, udsendes der et lydsignal, og 00 blinker. Kogezonen slukkes.

Du kan bruge denne funktion til at holde øje med, hvor længe kogezonen er tændt.

Sådan indstilles kogezonen: Tryk en eller flere gange på ⏻ til kontrollampen for en kogezone vises.

Sådan aktiveres funktionen: Tryk på på timeren. Uvises. Når kontrollampen for kogezonen begynder at blinke, er tællingen begyndt. Displayet skifter mellem og den forløbne tid (i minutter).

Sådan får du vist, hvor længe kogezonen er tændt: Tryk på for at indstille

kogezonen. Lampen for kogezonen begynder at blinke. Displayet viser, hvor længe zonen har været tændt.

Sådan slår du funktionen fra: Tryk på og derefter på eller . Lampen for kogezonen forsvinder.

- Minutur

Du kan bruge denne funktion, når kogesektionen er tændt, og kogezonerne kan ikke betjenes. Displayet viser varmetrinnet

Sådan aktiveres funktionen: Tryk på og tryk derefter på timerens eller for at indstille tiden. Når tiden er gået, udsendes der et lydsignal, og 00 blinker.

Funktionen påvirker ikke betjeningen af kogezonerne.

6.9 Pause

Denne funktion indstiller alle kogezoner i brug til det laveste varmetrin.

Når funktionen er i drift, er alle andre symboler på betjeningspanelerne låst.

Funktionen standser ikke timerfunktionen.

1. Aktiver funktionen ved at trykke på ||. tændes. Varmetrinnet sænkes til 1.

2. Deaktiver funktionen ved at trykke på ||.

Det forrige varmetrin vises.

6.10 Lås

Betjeningspanelet kan låses, mens kogezonerne er aktive. Det forhindrer utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Sådan aktiveres funktionen: Tryk på 📋. 📁 tændes i 4 sekunder. Timeren forbliver tændt.

Sådan slår du funktionen fra: Tryk på Det forrige varmetrin aktiveres.

i

Når du slukker for kogesektionen, deaktiverer du også denne funktion.

6.11 Børnesikring

Funktionen hindrer utilsigtet betjening af kogesektionen.

Sådan aktiveres funktionen: Tænd for kogesektionen med ⚠ Indstil ikke et varmetrin. Tryk på ⚡ 4 sekunder. ⚣ tændes. Sluk for kogesektionen med ⚙

Sådan slår du funktionen fra: Tænd for kogesektionen med ①. Indstil ikke et varmetrin. Tryk på 4 sekunder. tændes. Sluk for kogesektionen med ①

Sådan tilsidesættes funktionen til en enkelt tilberedning: Tænd for kogesektionen med ① tændes. Tryk på i 4 lsekunder. Indstil varmetrinnet inden 10 sekunder. Kogesektionen kan betjenes. Når du tænder for kogesektionen med ① aktiveres funktionen igen.

6.12 OffSound Control (Deaktivering og aktivering af lyd)

Sluk for kogesektionen. Tryk på 3 sekunder. Displayet tændes og slukkes. Tryk på 3 sekunder. eller tændes. Tryk på + på timeren for at vælge ét af følgende: - tyden er slukket - tyden er tændt Vent, indtil kogesektionen slukkes automatisk, for at bekræfte dit valg.

Når funktionen er indstillet til b, kan du kun høre lyd, när:

• du trykker på ①
• Minutur tæller ned
  • Nedtællingstimer tæller ned
• du anbringer noget på betjeningspanelet.

6.13 Effektstyring

Hvis flere zoner er aktive, og den brugte effekt overskrider strømbegrænsningen,

fordeler denne funktion den tilgængelige effekt mellem alle kogezoner (tilsluttet til samme fase). Kogesektionen styrer varmeindstillingerne for at beskytte sikringerne i huset.

• Kogezonerne grupperes efter placering og antal faser i kogesektionen. Hver fase har en maksimal elektrisk belastning (3700 W). Hvis kogesektionen når grænsen for den maksimalt tilgængelige effekt inden for én fase, reduceres effekten af kogezonerne automatisk.
• Varmetrinnet for den valgte kogezone prioriteres altid. Den resterende effekt fordeles mellem de tidligere aktiverede kogezoner i modsat rækkefølge af valg.
• Varmetrinsvisningen af de reducerede zoner skifter mellem det første valgte varmetrin og den reducerede varmetrin.
• Vent, indtil displayet holder op med at blinke eller reducerer varmetrinnet for den valgte kogezone. Kogezonerne fortsætter med at køre med det reducerede varmetrin. Skift om nødvendigt varmetrin for kogezonerne manuelt.
  Se illustrationen for mulige kombinationer, hvor effekten kan fordeles mellem kogezonerne.

Det er en avanceret automatisk funktion, som forbinder kogepladen med en særlig emhætte. Både kogepladen og emhætten har en infrarød signalkommunikator. Blæserens hastighed defineres automatisk på basis af indstilling og temperatur på det varmeste kogegrej på kogepladen. Du kan også betjene blæseren manuelt fra kogepladen.

På de fleste emhætter er fjernbetjeningssystemet som standard slået til. Hvis den er deaktiveret, skal du aktivere den, før du bruger funktionen. Få flere oplysninger i vejledningen til emhætten.

Automatisk betjening af funktionen

For at betjene funktionen skal den automatiske tilstand indstilles til H1 – H6. Kogepladen er oprindeligt indstillet til H5. Emhætten reagerer, når du betjener kogepladen. Kogepladen registrerer automatisk kogegrejets temperatur og justerer blæserens hastighed.

Automatiske tilstande

Automa-

tisk be-lysning

Kog-ning1)

Steg-ning2)

H0 Fra Fra Fra

H1 Til Fra Fra
H23)	Til Blæserha-stighed 1	Blæserha-stighed 1
H3 Til Fra Blæserha-		stighed 1
H4 Til Blæserha-		Blæserha-stighed 1
H5 Til Blæserha-		Blæserha-stighed 2
H6 Til Blæserha-		Blæserha-stighed 3

1) Kogepladen registrerer kogeprocessen og aktiverer blæserhastigheden i overensstemmelse med den automatiske tilstand.
2) Kogepladen registrerer stegeprocessen og aktiverer blæserhastigheden i overensstemmelse med den automatiske tilstand.
3) Denne tilstand aktiverer blæseren og lyset og afhænger ikke af temperaturen.

Ændring af automatisk tilstand

1. Sluk for kogepladen.
2. Tryk på ⑬ sekunder. Displayet tændes og slukkes.
3. Tryk på 13 sekunder.

4. Tryk pa et par gange, indtil tændes.

5. Tryk på timeren for at vælge en automatisk tilstand.

i

For at betjene emhætten direkte på emhættepanelet skal du deaktivere den automatiske tilstand.

i

Når du afslutter tilberedningen og slukker for kogepladen, kører emhættens blæser stadig i et stykke tid. Efter dette tidsrum deaktiverer systemet automatisk blæseren og forhindrer en utilsigtet aktivering af blæseren i de næste 30 sekunder.

Manuel betjening af blæserhastigheden

Du kan også betjene funktionen manuelt. Det gøres ved at trykke på ⚫når kogepladen er tændt. Dette deaktiverer den automatiske betjening af funktionen og giver dig mulighed for at ændre blæserhastigheden manuelt. Når

du trykker på hæves blæserhastigheden med et trin. Når du når et intensivt niveau og trykker på igen, indstiller du blæserhastigheden til 0, hvilket deaktiverer emhætteblæseren. For at starte blæseren igen med blæserhastighed 1, tryk på.

i

Sluk og tænd igen for kogepladen for at aktivere funktionens automatiske betjening.

Aktivering af lyset

Du kan indstille kogepladen til automatisk at tænde lyset, når du aktiverer kogepladen. Det gøres ved at indstille den automatiske tilstand til H1 – H6.

i

Lyset på emhætten slukkes 2 minutter efter, at kogepladen er slukket.

7. TIPS OG RÅD

!

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Kogegrej

i

Da induktionskogezoner har et stærkt elektromagnetisk felt, skabes der hurtigt varme i kogegrejet.

Brug induktionskogezonerne med egnet kogegrej.

• For at forhindre overophedning og forbedre zonernes ydeevne skal kogegrejet være så tykt og fladt som muligt.
• Sørg for, at pandens bund er ren og tør, inden den placeres på kogepladens overflade.
• Pas altid på med ikke at skubbe eller gnide kogegrejet mod glassets kanter og hjørner, da dette kan knække eller beskadige glasoverfladen.

Kogegrejets materiale

• Korrekt: støbejern, stål, emaljeret stål, rustfrit stål, sandwichbund (med en korrekt mærkning fra producenten).
• Ikke korrekt: aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogeplader, hvis:

• vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.
• en magnet tiltrækkes af bunden af kogegrejet.

Kogegrejets mål

• Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund. Se "Tekniske data" > "Specifikation af kogezoner" for de korrekte mål på kogegrejet. Sæt kogegrejet i midten af den valgte kogezone.
• Effektiviteten af en kogezone er relateret til kogegrejets diameter. For optimal varmeoverførsel skal du bruge kogegrej med en bunddiameter, der svarer til kogezonens størrelse (dvs. den

maksimale kogegrejsdiameter i "Tekniske data" > "Specifikation for kogezoner").

– Kogegrej med en diameter, der er mindre end størrelsen på en given kogezone, modtager kun en del af den effekt, der genereres af kogezonen, hvilket resulterer i langsommere opvarmning.
– Af hensyn til sikkerheden og de optimale madlavningsresultater må der ikke bruges større kogegrej end angivet i "Specifikation af kogezoner". Undgå at stille kogegrejet tæt på betjeningspanelet under tilberedningen. Det kan påvirke betjeningspanelet eller aktivere kogepladens funktioner ved et uheld.

i

Lydene er normale og betyder ikke, at der er noget galt. Lyde fra kogegrejet kan variere afhængigt af kogegrejets materiale og effektniveauet.

Lyde relateret til kogegrej:

- knitrende lyd: kogegrejet består af forskellige materialer (en sandwichstruktur).

• fløjtende lyd: du bruger en kogezone med et højt effektniveau, og kogegrejet er lavet af forskellige materialer (en sandwichkonstruktion).
• brummen: du bruger et højt effektniveau. Lyde relateret til kogeplader:
• kliklyde: der sker en elektrisk omskiftning.
• hvislen, summen: blæseren kører.
• rytmisk lyd: Kogegrejet registreres.

For at spare energi deaktiveres kogezonens varmelegeme, før nedtællingstimeren lyder. Forskellen i driftstid afhænger af varmetrinsniveau og længden af tilberedningen.

7.4 Forenklet tilberedningsvejledning

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmetrinnet, er det ikke proportionelt med forøgelsen af kogezonens strømforbrug. Det betyder, at en kogestone på middel varmetrin bruger under halvdelen af dens effekt.

i

Data i tabellen er kun vejledende.

Varmeindstil-linger	Brug til at: Tid	Råd(min.)
- 1	Hold tilberedt mad varm. efter be-hov	Læg låg på kogegrejet.
1 - 3 Hollandaise sauce, smelt: smør, cho-kolade, husblas.		5 - 25 Rør rundt en gang imellem.
2 - 3 Tilbered: luftige omeletter, spejlæg. 10 - 40 Tilbered med låg.
3 - 5 Småkogning af ris- og mælkebaserede retter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkebaserede retter halvvejs i tilberedningen.
5 - 7 Lav stuvede grøntsager, fisk, kød. 20 - 45 Tilsæt et par spiseskefulde vand. Kon-trollér vandmængden under proces-sen.
7 - 9 Damp kartofler og andre grøntsager. 20 - 60 Dæk bunden af gryden med 1-2 cmvand. Kontrollér vandniveauet underprocessen. Lad låget sidde på gryden.
7 - 9 Tilbered større mængder mad, sam-menkogte retter og supper.		60 - 150 Op til 3 l væske plus ingredienser.
9 - 12 Let stegning: schnitzler, cordon bleu(kalvekød), koteletter, frikadeller, pøl-ser, lever, opbagte saucer, æg, pande-kager, æbleskiver.		efter behov	Vend efter behov.
12 - 13 Kraftig stegning, brasede kartofler,tournedos, steaks.		5 - 15 Vend efter behov.
14 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.
P	Kog store mængder vand. PowerBoost er aktiveret.

Gør følgende, när du betjener kogesektionen med funktionen:

• Beskyt emhættepanelet mod direkte sollys.
• Undgå at rette halogenlys mod emhættepanelet.
• Tildæk ikke kogepladens betjeningspanel.
• Afbryd ikke signalet mellem kogesektionen og emhætten (f.eks. med hånden, et håndtag til kogegrejet eller en høj gryde). Se billedet.

Emhætten, der er vist herunder, er kun til illustrationsformål.

Andre fjernbetjente produkter kan blokere signalet. Brug ikke sådanne produkter i nærheden af kogesektionen, mens Hob ^2 Hood er tændt.

Emhætter med Hob²Hood-funktion

For at finde det fulde sortiment af emhætter, der fungerer med denne funktion, henvises til vores forbrugerwebsite. Electrolux emhætter, der fungerer med denne funktion, skal have

symbolet

8. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Der må til både daglig rengøring af glasoverfladen og rengøring efter installation og fjernelse af eventuel resterende lim kun bruges et mildt slibende rengøringsmiddel og en fin svamp, der ikke ridser. Afhængigt af, hvor beskidt glasoverfladen er, skal den rengøres med små cirkulære bevægelser og moderat tryk. Tør glasoverfladen af med en mikrofiberklud.

ADVARSEL!

Brug ikke en klassisk gul og grøn svamp, da aluminiumspartiklerne på det hårde lag kan beskadige og misfarve glasset.

Brug af andre rengøringsredskaber end de anbefalede vil ikke være effektivt og kan beskadige eller misfarve glasoverfladen.

- Brug altid en skraber, der anbefales til kogeplader med glasoverflade. Brug kun

skraberen som et ekstra værktøj til rengøring af glasset efter standardrengøringsproceduren.

ADVARSEL!

Brug ikke knive eller andre skarpe metalredskaber til at rengøre glasoverfladen.

8.2 Rengøring af kogesektionens glasoverflade

• Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da det ellers kan beskadige kogesektionen. Vær forsigtig og undgå forbrændinger. Brug en speciel kogepladeskraber på glasoverfladen i en spids vinkel og bevæg bladet hen over overfladen.
• Når kogesektionen er tilstrækkeligt afkølet fjernes: kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en mildt slibende rengøringscreme og en fin svamp, der ikke ridser (se Generelle oplysninger). Tør kogesektionen af med en mikrofiberklud efter rengøring.
• Vedvarende mærker og pletter: Påfør moderat tryk, og skrub overfladen med en fin svamp, der ikke ridser (se Generelle oplysninger), og en mildt slibende rengøringscreme, indtil pletterne ikke længere er synlige.

9. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Hvad gør jeg, hvis ...

Problem Mulig årsag Afhjælpning

Kogepladen kan ikke tændes eller betjenes.	Kogepladen er ikke tilsluttet en strømforsyning, eller også er den til-sluttet forkert.	Kontrollér, om kogepladen er tilsluttet korrekt til strømforsyningen.
Problem Mulig årsag Afhjælpning
Sikringen er sprunget. Kontrollér, om sikringen er årsagen til		fejlen. Kontakt en kvalificeret elektriker, hvis sikringen springer flere gange i streg.
Du indstillede ikke varmetrinnet in-denfor 10 sekunder.		Tænd for kogepladen igen, og indstil varmetrinnet på under 10 sekunder.
Du har rørt ved to eller flere sensor-felter samtidigt.		Berør kun ét sensorfelt.
Pause er i brug. Se "Pause".
Der er vand eller fedtstænk på betje-ningspanelet.		Rengør betjeningspanelet.
Du kan høre en konstant biplyd. Den elektriske tilslutning er forkert. Kobl kogepladen fra strømforsyningen.Bed en autoriseret elektriker om at kontrollere installationen.
Der lyder et akustisk signal, og kogepladen slukkes.Der udsendes et lydsignal, når kogepladen slukkes.	Du har lagt noget på et eller flere sensorfelter.	Fjern genstanden fra sensorfelterne.
Kogepladen slukkes. Du har lagt noget på sensorfeltet1.		Fjern genstanden fra sensorfeltet.
Kontrollampen for restvarme tænder ikke.	Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller også er sensoren beskadiget.	Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstrække-ligt længe til at være varm.
Hob2Hood virker ikke. Betjeningspanelet er dækket. Fjern genstanden fra betjeningspane-let.
Du bruger en meget høj gryde, som blokerer for signalet.		Brug en mindre gryde, skift kogezone, eller betjen emhætten manuelt.
Automatisk opvarmning går ikke i gang.	Det højeste varmetrin er indstillet. Det højeste varmetrin har samme ef-fekt som funktionen.
Zonen er varm. Lad zonen blive tilstrækkeligt afkølet.
Varmetrinnet skifter mellem to forskellige trin.	Effektstyring er i brug. Se "Daglig brug".
Betjeningspanelet bliver meget varmt at røre ved.	Kogegrejet er for stort, eller du an-bringer det for tæt på betjeningspa-nelet.	Sæt om muligt stort kogegrej på de ba-geste kogezoner.
Der afgives ingen lyd, når der trykkes på tasterne.	Lydene er slået fra. Aktivering af lydene. Se "Daglig brug".
L tændes.	Børnesikring eller Lås er i brug. Se "Daglig brug".
F tændes.	Der står ikke noget kogegrej på zo-nen.	Sæt kogegrej på zonen.
Der er brugt forkert kogegrej. Brug kogegrej, der er egnet til indukti-onskogeplader. Se "Råd og tips".
Diameteren på kogegrejets bund erfor lille til zonen.		Brug kogegrej med korrekt størrelse.Se under “Tekniske data”.
Opvarmning tager lang tid. Kogegrejet er for lille og modtagerkun en del af den effekt, der genere-res af kogezonen.		For optimal varmeoverførsel skal dubruge kogegrej med en bunddiameter,der svarer til kogezonens størrelse(dvs. den maksimale kogegrejsdiameter i "Tekniske data" > "Specifikationfor kogezoner").
og et tal lyser.	Der er en fejl i kogepladen. Sluk for kogepladen, og tænd den igen
		efter 30 sekunder. Hvis fændesigen, skal kogepladen frakobles strømforsyningen. Tilslut kogepladen igenefter 30 sekunder. Tal med et autoriseret servicecenter, hvis problemet fortsætter.

9.2 Hvis du ikke kan løse problemet ...

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys specifikationerne på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af

glaspladen) og den fejlmeddelelse, der vises. Kontrollér, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysningerne om garantiperiode og autoriserede servicecentre fremgår af servicebogen.

10. TEKNISKE DATA

10.1 Typeskilt

Model KIT81440CT: PNC 949 599 541 00

Type 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

Induktion 7.2 kW Fremstillet i: Tyskland

Serienr. 7.2 kW

ELECTROLUX

10.2 Specifikation for kogezoner

Kogezone Nominel effekt(maks. varmetrin)[W]		PowerBoost [W]	PowerBoostmaksimal varig-hed [min]	Kogegrejets dia-meter [mm]
Forreste venstre 2300 3200 10 125 - 210
Bageste venstre 2300 3200 10 125 - 210
Forreste højre	2300 3200 10 125 - 210
Bageste højre	2300 3200 10 125 - 210

Effekten af kogezonen kan variere i mindre intervaller fra data i tabellen. Det afhænger af kogegrejets materiale og mål.

For optimal varmeoverførsel og tilberedningsresultater skal du bruge kogegrej med en bunddiameter, der svarer til kogezonens størrelse (dvs. den maksimale kogegrejdiameter i tabellen). Brug ikke kogegrej, der er større end kogezonens diameter.

11. ENERGIFORBRUG

11.1 Produktoplysninger i henhold til EU Ecodesign Forordning

Identifikation af model KIT81440CT
Type kogesektion Indbygget kogesektion
Antal kogezoner 4
Opvarmningsteknologi Induktion
Diameter af runde kogezoner (∅) Forreste venstre		21.0 cm
	Bageste venstre	21.0 cm
	Forreste højre	21.0 cm
	Bageste højre	21.0 cm
Energiforbrug per kogezone (EC electric cooking) Forreste venstre		179.6 Wh/kg
	Bageste venstre	177.0 Wh/kg
	Forreste højre	188.8 Wh/kg
	Bageste højre	177.0 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 180.6 Wh/kg

IEC / EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne.

Energimålingerne, som referer til kog geområdet, identificeres ved markeringerne for de respektive kogezoner.

11.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Kom altid låg på kogegrejet, hvis det er muligt.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller til at smelte mad.

Genbrug materialer med symbolet 📊 Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

- Produktets spesifikasjoner må ikke endres.

3.3 Tilkoblingskabel

- Platetoppen leveres med en tilkoplingskabel.

2.5 Tjenester

Ikke bor eller sveis ledningsendene. Det er forbudt.

FORSIKTIG!

5.1 Effektbegrensning

- du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes - , og platetoppen deaktiveres.

☐ / ☐ Så lenge indikatoren er synlig, er det en risiko for brannskader fra restvarme.

Induksjonskokesonene skaper den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken varmes opp av varmen fra kokekaret.

Indikatorene vises när en sone er varm. De viser nivået av restvarme for sonene du bruker for øyeblikket:

• fortsette tilberedningen,
• hold varm,
  □ - restvarme.

• for de nærliggende sonene selv om du ikke bruker dem,
• när varme kokekar er plassert på kald sone,
• när platetoppen er deaktivert, men sonen fortsatt er varm.

Når nedtellingen er ferdig, høres et signal og 00 blinker. Kokesonen deaktiveres.

9.2 Hvis du ikke finner en løsning...

3.3 Anslutningskabel

Aktivera belysningen
