BRUKSANVISNING HIH8ICF HOOVER

NO Bruksanvisning for induksjonskokeplate

Takk for at du kjøpte HOOVER-induksjonskokeplate. Les denne Håndboken nøye før du bruker koketoppen og oppbevar den på et trygt sted for fremtidig referanse.

og menneskers sundhed.

- Temperaturen må ikke nå 50 °C over stuetemperatur nogen steder langs kablet.

1. Sluk for kogezonen ved at trykke på effektniveautasten. Sørg for, at displayet viser "0".

1. Tryk på booster-knappen "BOOST", effektniveauindikatoren viser "P".

Følg nøye instruksjonene i denne håndboken. Alt ansvar fraskrives for eventuelle problemer, skader eller branner forårsaket av manglende overholdelse av instruksjonene i denne håndboken. Enheten er kun beregnet for husholdningsbruk, for å lage mat og trekke ut røyken som genereres ved matlaging. Ingen annen bruk er tillatt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for upassende bruk eller feilaktige kontrollinnstillinger.

Les instruksjonene nøye: de inneholder viktig informasjon om installasjon, bruk og sikkerhet.

Ikke foreta elektriske endringer på enheten. Før du installerer enheten, sørg for at ingen av komponentene er skadet. Ellers kontakt forhandleren og ikke fortsett med installasjonen.

Sjekk at enheten er intakt før du fortsetter med installasjonen. Ellers kontakt forhandleren og ikke fortsett med installasjonen.

1. Advarsler

OBS! Vær nøye med følgende instruksjoner:

- Enheten må kobles fra strømforsyningen før installasjonsarbeid utføres.

- Installasjon eller vedlikehold må utføres av en kvalifisert tekniker, i samsvar med produsentens instruksjoner og lokale sikkerhetsforskrifter. Ikke reparer eller skift ut noen del av enheten med mindre det er spesifikt angitt i bruksanvisningen.

- Dette apparatet må jordes iht. til gjeldende lov.

- Strømkabelen må være lang nok til at enheten som er innebygd i enheten kan kobles til strømforsyningen.

- For at installasjonen skal være i samsvar med gjeldende sikkerhetsforskrifter, kreves det en godkjent flerpolet effektbryter som garanterer fullstendig utkobling av nett i overspenningskategori III, i henhold til installasjonsreglene.

- Ikke bruk grenuttak eller skjøteledninger.

- Når installasjonen er fullført, skal de elektriske komponentene ikke lenger være tilgjengelige for brukeren.

• Enheten og dens tilgjengelige deler blir varme under bruk. Vær forsiktig så du ikke berører varmeelementene.
• Sørg for at barn ikke leker med enheten; hold barn unna og overvåk dem fordi de tilgjengelige delene kan bli svært varme under bruk.
• For personer med pacemakere og aktive implantater er det viktig å kontrollere, før du bruker induksjonstoppen, at deres pacemaker er kompatibel med enheten.
• Ikke berør varmeelementene til enheten under og etter bruk.
• Unngå kontakt med kluter eller annet brennbart materiale inntil alle komfyrkomponentene er tilstrekkelig avkjølt, fare for brann.
• Ikke plasser brennbart materiale på eller i nærheten av enheten.
  • Overopphetet fett og olje tar lett fyr. Overvåk tilberedning av fet eller fet mat.

• Hvis overflaten er sprukket, slå av enheten umiddelbart for å unngå fare for elektrisk støt.

• Enheten er ikke ment å brukes med en ekstern timer eller et separat fjernkontrollsystem.

• Matlaging uten tilsyn på en enhet med olje eller fett kan være farlig og kan forårsake brann.
• Bearbeidingsprosessen må overvåkes. En kort kokeprosess må overvåkes konstant.
• Forsøk ALDRI å slukke branner med vann. Slå i stedet av enheten og kvel flammene, for eksempel med et lokk eller et brannteppe. Brannfare: ikke plasser gjenstander på kokeoverflatene.
• Ikke bruk damprensere, fare for elektrisk støt.
• Ikke plasser metallgjenstander, som kniver, gafler, skjeer eller lokk på enheten fordi de kan bli varme.
• Før du kobler enheten til det elektriske nettverket: sjekk dataplaten (på bunnen av enheten) for å sikre at spenningen og strømmen samsvarer med strømnettet og at stikkontakten er egnet. Hvis du er i tvil, kontakt en kvalifisert elektriker.

Viktig

• Etter bruk, slå av koketoppen med bryteren og ikke stol på pannedetektoren.
• Unngå at væsker koker over, så skru ned varmen når du koker eller varmer opp væsker.
• Ikke la varmeelementene stå på med tomme gryter og panner eller uten panner.
• Slå av den aktuelle kokeplaten när du er ferdig tilberedt.
• Bruk aldri aluminiumsfolie til matlaging og legg aldri produkter pakket i aluminium på koketoppen. Aluminiumet vil smelte og uopprettelig skade enheten din.
• Varm aldri opp en boks eller boks som inneholder mat uten å åpne den først: den kan eksplodere!
• Denne advarselen gjelder også for alle andre typer kokeplater.

• Høye effektnivåer som Booster-funksjonen bør ikke brukes til å varme opp visse væsker, for eksempel olje til steking. Overdreven varme kan være farlig. I disse tilfellene anbefaler vi bruk av et lavere effektnivå.

• Beholdere skal plasseres direkte på platetoppen og i midten. Under ingen omstendigheter må andre gjenstander plasseres mellom pannen og koketoppen.

• Hvis temperaturen blir høy, reduserer enheten automatisk effektnivået til kokesonene.
• Før du utfører rengjørings- eller vedlikeholdsarbeid, koble enheten fra strømnettet ved å trekke ut støpselet eller slå av hovedbryteren. Bruk vernehansker for alle installasjons- og vedlikeholdsoperasjoner. Enheten kan brukes av barn over åtte år og av personer med svekkede fysiske, sensoriske eller mentale evner eller som mangler erfaring eller nødvendig kunnskap forutsatt at de er under oppsyn eller etter at de har fått instruksjoner om hvordan man trygt kan bruke enheten og forstå de iboende farene.
  Barn må være under tilsyn for å sikre at de ikke leker med enheten. Rengjøring og vedlikehold må aldri utføres av barn med mindre de er under skikkelig oppsyn. Rommet skal være forsvarlig ventilert

når apparatet brukes samtidig med andre gassdrevne apparater, eller drives av annet drivstoff. Enheten må rengjøres regelmessig både innvendig og utvendig (MINST ÉN GANG I MÅNEDEN), i henhold til vedlikeholdsinstruksjonene. Unnlatelse av å følge reglene for enhetsrengjøring og filterbytte og rengjøring kan føre til brannfare. Mat må aldri kokes flambe. Bruk av åpen ild kan skade filtrene og forårsake brannfare; det må derfor unngås under alle omstendigheter. Det må utvises ekstra forsiktighet ved steking for å unngå at oljen overopphetes og tar fyr.

OBS!

• De tilgjengelige delene av enheten kan bli varme när koketoppen er slått på.
• OBS! Ikke koble enheten til strømforsyningen før installasjonen er fullstendig fullført. Forskriftene fastsatt av lokale myndigheter må følges strengt med hensyn til tekniske og sikkerhetsmessige tiltak for røykavsug.

- Avtrekksluften må ikke ledes gjennom de samme kanalene som brukes til å trekke ut røyken som genereres ved gassforbrenning eller andre typer forbrenningsinnretninger. Bruk aldri enheten uten at gitteret er riktig installert! Bruk kun festeskruene som følger med enheten for installasjon, eller hvis de ikke følger med, kjøp riktig type skruer.

- Når enheten brukes sammen med andre enheter som drives med ikke-elektrisk energi, må undertrykket i rommet ikke overstige 4 Pa (4 x 10 ^5 bar). Denne håndboken må oppbevares for fremtidig konsultasjon när som helst. Hvis den selges, overføres eller flyttes, må den forbli med enheten.

Denne enheten er merket i samsvar med det europeiske direktivet 2012/19/EC - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Ved å sikre at denne enheten kasseres på riktig måte, vil brukeren bidra til å forhindre potensielle

negative påvirkninger på miljøet og menneskers helse.

• -symbolot på enheten eller dokumentasjonen som følger med indikerer at denne enheten ikke må behandles som husholdningsavfall, men må bringes til et egnet innsamlingssted for resirkulering av elektriske og elektroniske apparater. Kast den i henhold til lokale forskrifter for avfallshåndtering. For ytterligere informasjon om behandling, gjenvinning og resirkulering av denne enheten, kontakt din lokale myndighet, innsamlingstjenesten for husholdningsavfall eller butikken der enheten ble kjøpt. Enhet designet, testet og utviklet i samsvar med forskrifter om:

- Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

- Ytelse: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;

• EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-
3-12. Anbefalinger for riktig bruk
for å redusere påvirkningen på miljøet:
Når du begynner å lage mat, slår
du på enheten på minimumshastighet,
og lar den stå på i noen minutter
når du er ferdig med å lage mat.
∅k hastigheten bare hvis det er store
mengder røyk og damp, bruk Booster-
funksjonen kun i ekstreme tilfeller.
For å holde luktreduksjonssystemet i gang
effektivt, skift ut kullfilteret/-ene
når det er nødvendig. For å sikre høy ytelse
til fettfilteret, rengjør
det når det er nødvendig. For å forbedre
effektiviteten og minimere støy, bruk
den maksimale kanaldiameteren
som er angitt i denne håndboken.

2. Bruk

Bruk av koketoppen

Induksjonskokesystemet bruker det fysiske prinsippet for magnetisk induksjon for å overføre energi direkte fra generatoren til gryten.

Fordeler:

Sammenlignet med elektriske kokeplater er induksjonstoppen din:

• Sikker: lavere temperatur på glassoverflaten.
• Raskere: kortere oppvarmingstider for mat.
• Mer nøyaktig: koketoppen reagerer umiddelbart på kommandoene dine.
• Mer effektiv: 90 % av den absorberte energien omdannes til varme. Når gryten er fjernet fra platetoppen, avbrytes dessuten varmeoverføringen umiddelbart, noe som unngår unødvendig varmetap.

2.1 Kokebeholdere

Bruk kun gryter merket med symbolet :

for å unngå riper, ikke bruk:

• beholdere med mindre enn perfekt flat bunn.
• metallbeholdere med emaljert bunn.
• beholdere med grov bunn, for å unngå riper på platetoppen.
• ikke plasser varme gryter og panner på kontrollpanelets overflate.

2.1.1 Eksisterende beholdere

Induksjonskoking genererer varme ved bruk av magnetisme.

Derfor må beholdere være laget av et magnetisk materiale, for eksempel jern.

VIKTIG: Hvis grytestørrelsen er feil, vil ikke kokesonene aktiveres.

For detaljer om minimum potted diameter som må brukes på hver sone, se den illustrerte delen av denne håndboken.

2.2 Energisparing

Anbefalinger for best resultat:

• Bruk gryter og panner med en bunndiameter som tilsvarer kokesonen.
• Bruk kun gryter og panner med flat bunn.
• Ha lokket på gryten när det er mulig under tilberedningen.
• Kok grønnsaker, poteter osv. med minimalt med vann for å redusere koketiden.
• Bruk en trykkoker, da det reduserer energiforbruket og tilberedningstiden ytterligere.
• Sentrer gryten innenfor kokesonen som er angitt på koketoppen.

VELG RIKTIG KOKEKAR

Kokekar for induksjonstopper

Kokekar for induksjonskokesoner må være laget av metall og ha magnetiske egenskaper. Basen må være tilstrekkelig stor.

Bruk kun gryter med underlag som er egnet for induksjon.

Egnet kokekar	Uegnet kokekar
Emaljerte stålgryter med tykk bunn	Gryter laget av kobber, rustfritt stål, aluminium, ovnsfast glass, tre, keramikk og terrakotta
Støpejernsgryter med emaljert bunn
Gryter laget av flerlags rustfritt stål, rustfritt fermittstål eller aluminium med spesialunderstell

Utfør magnettesten som er beskrevet nedenfor, eller sørg for at gryten har symbolet for egnethet for matlaging med induksjonsstrøm.

Bruk aldri panner med misformet bunn. En hul eller avrundet bunn kan forstyrre betjeningen av overopphetingsvernet, slik at apparatet blir for varmt. Dette kan føre til at glassplaten sprekker og pannebunnen smelter. Skader som oppstår ved bruk av uegnede panner eller tørrkoking er ikke omfattet av garantien.

Hvis bunnen av kokekaret bare er delvis ferromagnetisk, vil bare området som er ferromagnetisk varmes opp. Dette kan bety at varmen ikke blir jevnt fordelt. Det ikke-ferromagnetiske området varmes kanskje ikke opp til en tilstrekkelig temperatur for matlaging.

Det ferromagnetiske området vil også reduseres hvis materialet som bunnen av kokekaret er laget av inneholder for eksempel aluminium. Dette kan bety at kokekaret ikke blir tilstrekkelig varmt eller til og med at det ikke blir oppdaget.

Materialet/materialene som bunnen av kokekaret er laget av kan påvirke tilberedningsresultatet. Å bruke gryter og panner laget av materialer som fordeler varmen jevnt gjennom dem, for eksempel kjeler i rustfritt stål med trelags bunn, sparer tid og energi. Bruk kokekar med flat bunn; hvis bunnen av kokekaret er ujevn, kan dette svekke varmetilførselen.

Flytt en magnet mot bunnen av kokekaret. Hvis det tiltrekkes, kan du bruke kokekaret på induksjonstoppen.

Merk:

Ved bruk av panner egnet for induksjon fra visse produsenter, kan det oppstå lyder som kan tilskrives utformingen av disse pannene. Vær forsiktig når du bruker kokeplater, siden kokende vann kan tørke opp ubemerket, noe som kan føre til skade på gryten og koketoppen som ikke kan påtas noe ansvar for.

Dimensjon på kokekar

For å oppnå et godt stekeresultat bør det ferromagnetiske området på bunnen av kjelen passe til kokeplatens størrelse. Hvis en kokeplate ikke oppdager et kokekar, kan du prøve å plassere den på en annen kokeplate med mindre diameter.

Matlagingssone	Minimum pannediameter
160 mm	120 mm
180 mm	140 mm

Bruke avtrekksviften

Avtrekksviftesystemet kan brukes på to måter: som ekstern avtrekksversjon eller som filtreringsversjon med intern resirkulering. Den eksterne utmattende versjonen fjerner røyk, damp og matlukt til utsiden, mens den interne

filtreringsresirkuleringsversjonen filtrerer disse elementene og sirkulerer renset luft tilbake i rommet.

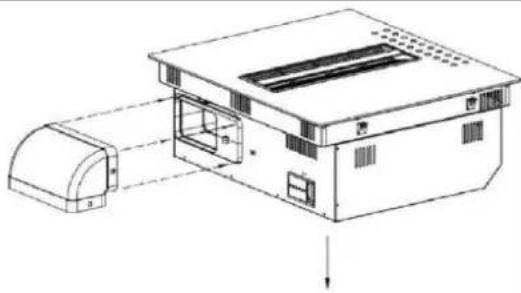

Avtrekksversjon

Røykene drives ut til utsiden ved hjelp av en serie rør (selges separat) festet til det medfølgende koblingsrøret. Diameteren på eksosrørene eller adapteren må samsvare med dimensjonen på det medfølgende koblingsrøret 222 x 89 mm.

For mer informasjon om bruk av den utmattende versjonen, se den relevante siden i den illustrerte delen av håndboken. Når du kobler produktet til veggmonterte eksosrør og hull, sørg for at diameteren samsvarer med luftutløpet (tilkoblingsflensen). Bruk av rør og hull med mindre diameter kan redusere avtrekkerens effektivitet og øke støynivået. For best resultat, hold kanalen så kort som mulig med et minimum antall kurver (maksimal vinkel: 90°) og unngå plutselige endringer i kanaldiameter.

• Hold kanalen så kort som mulig.
• Bruk kanaler med minst mulig antall kurver (maksimal vinkel: 90°).
• Unngå drastiske endringer i kanaldiameteren.

Filtrerende versjon

Intern filtrering resirkulering versjon er for å filtrere matlaging røyk og slippe ren luft tilbake til kjøkkenet. I stedet for å ventilere ute, resirkulerer dette systemet luft innendørs etter å ha passert den gjennom filtre. Det er praktisk når utendørs ventilasjon ikke er mulig. Spesialfiltre, som aktivert kullfiltre (inkludert i tilbehøret), fanger fett og lukt effektivt. Regelmessig vedlikehold, inkludert filterbytte, er nødvendig for optimal ytelse. Denne metoden bidrar til å opprettholde ren inneluft og er energieffektiv, men den fjerner ikke helt forurensninger fra hjemmet.

Installasjonsmåte og dimensjonskrav kan referere til brukermanualen.

3. Installasjon

- Både den elektriske og mekaniske installasjonen må utføres av kvalifiserte fagfolk. Dette elektriske apparatet er utformet for å installeres i en benkeplate med en tykkelse mellom 2 til 6 cm for en toppinstallasjon, eller 2,5 til 6 cm for en plan installasjon. Når du installerer platetoppen, hold en minimumsavstand på 5 cm foran, 4 cm på sidene og 50 cm fra overliggende veggenheter. Merk: De anbefalte avstandene er kun gitt som eksempler. Når du planlegger kjøkkenet ditt, følg retningslinjene gitt av kjøkkenprodusenten.

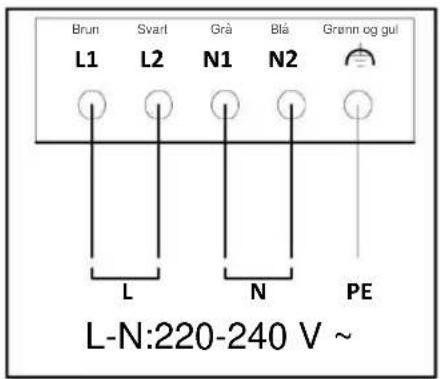

For å koble koketoppen til strømforsyningen, fortsett som følger

- Ta koketoppen ut av emballasjen og plasser den på en flat overflate.

- Koble strømkablen til koketoppen.

- Koble den andre enden av strømkabelen til strømforsyningen.

- Sørg for at den elektriske tilkoblingen er sikker og oppfyller lokale elektriske forskrifter.

- Koble enheten fra strømforsyningen.

- Installasjon skal utføres av faglig kvalifisert personell med kunnskap om gjeldende forskrifter for installasjon og sikkerhet.

- Produsenten fraskriver seg alt ansvar overfor personer, dyr eller eiendom dersom retningslinjene gitt i dette kapittelet ikke følges.

- Sørg for at den elektriske tilkoblingen er sikker og oppfyller lokale elektriske forskrifter.

- Ikke bruk skjøteledninger.

- Jordkabelen må være 2 cm lengre enn de andre kablene.

- Temperaturen må ikke nå 50 °C over romtemperatur noe sted langs kabelen.

- Apparatet er beregnet for permanent tilkobling til strømforsyningen.

- OBS! Før du kobler kretsen til strømnettet igjen, sørg for at den fungerer som den skal, sjekk alltid at strømkabelen er riktig installert.

- OBS! Sammenkoblingskabelen må byttes ut av den autoriserte tekniske støttetjenesten eller av en person med lignende kvalifikasjoner.

Merk: produktet er utstyrt med en Power Limitator-funksjon, som gjør det mulig å angi en maksimal effektgrense. Grensen må settes på tidspunktet for produktets tilkobling til det elektriske nettet eller när selve det elektriske nettet kobles til igjen (innen de påfølgende 2 minuttene).

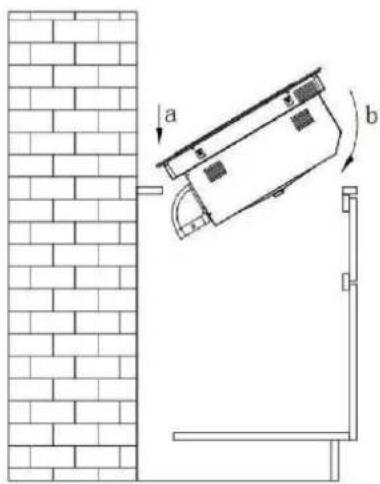

3.2 Montering

Før du starter installasjonen:

- Etter å ha pakket ut produktet, sjekk at det ikke har blitt skadet under transport, og i tilfelle problemer, vennligst kontakt forhandleren eller kundestøtte før du installerer det.

• Sjekk at produktet har riktig størrelse for installasjonsområdet.
• Se etter tilbehør (f.eks. poser som inneholder skruer, garantisertifikater osv.) inne i emballasjen (plassert der av transporthensyn). Fjern og oppbevar dem trygt, hvis de finnes.
• Sjekk også at det er en stikkontakt i nærheten av installasjonsområdet.

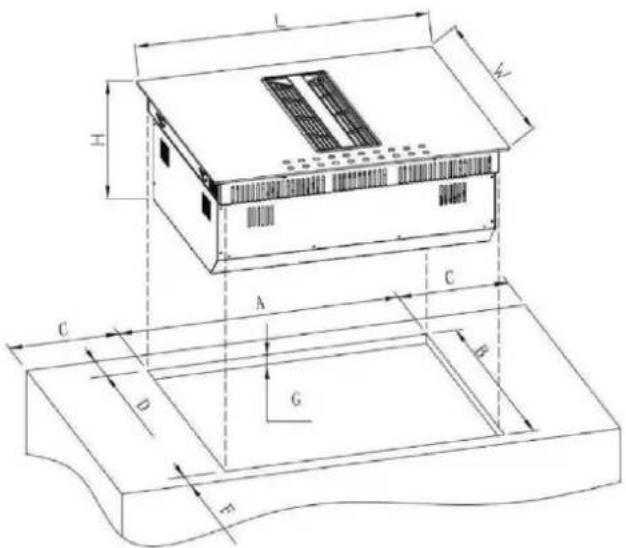

Klargjøring av skapet for installasjon:

• Produktet kan ikke installeres over kjøleapparater, oppvaskmaskiner, varmeovner, ovner, vaskemaskiner og tørketromler.
• Lag utskjæringene i skapet før du setter inn platetoppen og fjern forsiktig spon eller sagflis.

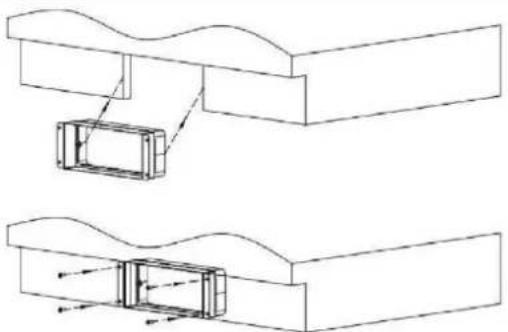

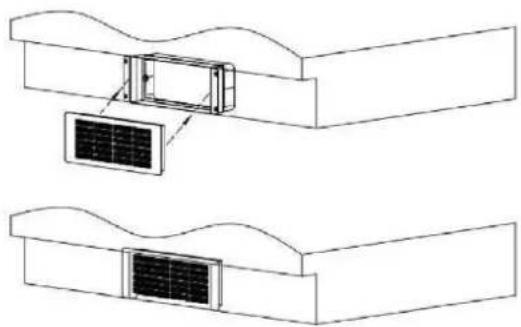

• for å optimalisere filterinstallasjonen, er det tilrådelig å kutte et spor i sokkelen for å sette inn et gitter (tilgjengelig på markedet) VIKTIG: bruk en enkomponents selvklebende tetningsmasse (S), som tåler temperaturer opp til 250°;

før installasjon, rengjør overflatene grundig for å feste seg og eliminere alle stoffer som kan kompromittere vedheft, (f.eks. slippmidler, konserveringsmidler, fett, olje, støv, spor av gammelt lim, etc.); limet skal være jevnt fordelt rundt hele utsiden av rammen; etter liming, la limet tørke i ca. 24 timer.

Forsiktig! Hvis du ikke installerer skruene eller festene i henhold til disse instruksjonene, kan det føre til elektriske farer.

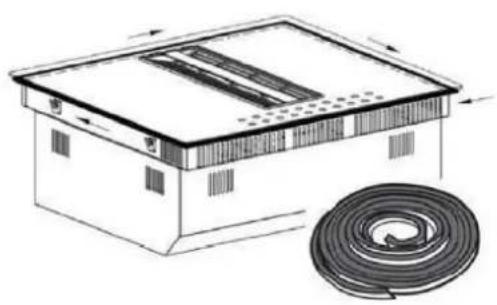

Merk: for å sikre riktig installasjon av produktet, anbefales det å teipe rørene med et lim med følgende egenskaper:

• myk elastisk PVC-film, med et akrylbasert lim.
• i samsvar med DIN EN 60454-forskrifter.
• flammehemmende.
• utmerket motstand mot slitasje.
• motstandsdyktig mot temperatursvingninger.
• kan brukes ved lave temperaturer.

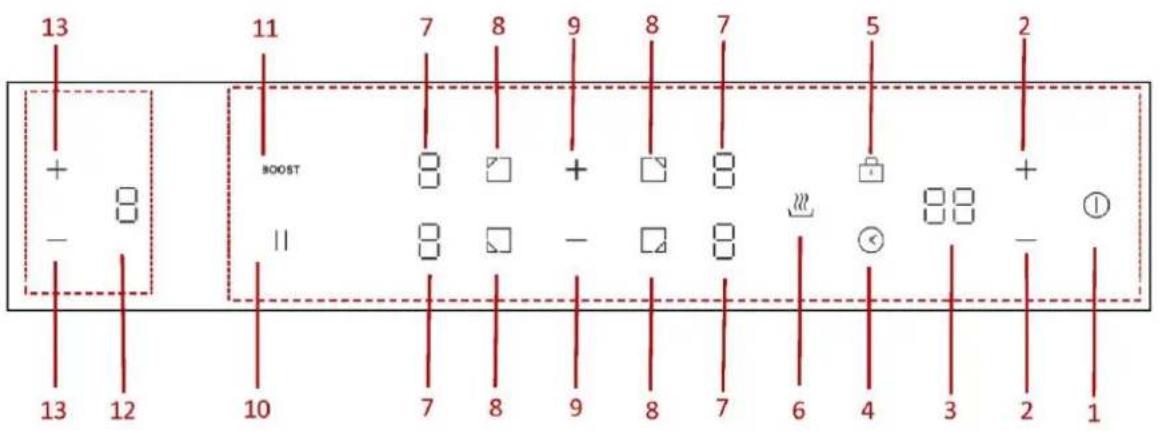

BETJENING AV KOKETOPPEN MED SENSORKNAPPENE

13 + - 11 7 8 9 8 7 5 2 BOOST + - 8 8 6 4 3 2 1 10 7 8 9 8 7 6 4 2 13 12

1 PÅ/AV
3 Timervisning
5 Barnesikring
7 Visning av effektnivå for kokeplate
9 Valg av effektnivå for kokeplate
11 Boost
13 Valg av effektnivå for AVTREKKSVIFTE

2 Tidsinnstilling
4 Valg av timer
6 Valg av fleksisone
8 Valg av kokesone
10 Pause
12 Effektnivåvisning for AVTREKKSVIFTE

PRODUKTSPESIFIKASJON

Bruke avtrekksviften

1. STANDBY-MODUS:

Etter strømmen piper summeren én gang, alle displayene viser "0" og avtrekksviften går inn i standby-modus.

Hvis det ikke er noen operasjon innen 30 sekunder, vil alt display slå seg helt av og avtrekksviften slås av automatisk. Du kan aktivere avtrekksviften på nytt när som helst ved å berøre et hvilket som helst kontrollpanel.

2. INNSTILLING AV STR∅MNIVÅ:

Avtrekksviften tilbyr fire effektnivåer (nivå 1 til nivå 4), slik at brukerne kan justere sugeintensiteten i henhold til deres behov.

Trykk og hold inne strømvalgtasten 1-1 sekund for å aktivere panseret. Som standard starter den på nivå 1. Du kan velge strømnivå ved å trykke på tasten log . —

3. BOOST-MODUS:

Boost-modus, aktivert ved å velge høyeste effektnivå ("P"), gir intensivert sug for rask fjerning av matlagingsdamp. Den varer i bare ti minutter for å forhindre overdreven energiforbruk og er designet for å effektivt fjerne matlagingslukt og fett under intense matlagingsøkter.

Trykk og hold tasten +ett sekund etter innstilling av effektnivå, panseret vil gå direkte inn i BOOST-MODUS (P). Vær oppmerksom på at BOOST-MODUS bare kan vare i ti minutter, etter det går den automatisk til nivå 4.

a) FORSINKET AVSTENGNING-MODUS:

Etter at koketoppen slutter å fungere, fortsetter avtrekksviften å trekke ut gjenværende oljedamp.

Virker i opptil fem minutter for å sikre god ventilasjon selv etter at tilberedningen er avsluttet. Etter fem minutter slås den av automatisk.

Bidrar til å opprettholde et rent og luktfritt kjøkkenmiljø ved å fjerne dvelende matlukt og fettpartikler.

Trykk på tasten — for å slå av panseret (Panseret→4→3→2→1→d→slå av). Du kan også trykke og holde nede tasten – ett sekund for å komme direkte inn i forsinket avslutningsmodus (d).

Under forsinket avstengning-modus kan du trykke på for å slå av panseret direkte, eller trykke på for å slå på avstrekksviften til nivå 1. Du kan også velge strømnivå ved å trykke på tasten og. —

4. AUTOMATISK-MODUS:

Hetten justerer sin funksjon basert på induksjonstoppens aktivitet. Når koketoppen er på, aktiveres hetten til nivå 1. Etter at koketoppen slås av, bytter ventilatoren automatisk til forsinket avstengingsmodus. Dette sikrer kontinuerlig ventilasjon selv etter at matlagingen er fullført, og eliminerer effektivt gjenværende lukt og fett fra kjøkkenmiljøet.

Bruk av koketoppen

Slik starter du matlagingen

- Etter at den er slått på, piper summeren én gang, alle indikatorene for KOKETOPPEN lyser i 1 sekund og slukker deretter, noe som indikerer at koketoppen har gått inn i standby-modus.

1. Trykk på Ⓐ-bryteren, alle indikatorene viser "-"

1. Plasser en egnet panne på matlagingssonen du ønsker å bruke. Pass på at bunnen av pannen, og overflaten på matlagingssonen er rene og tørre.

1. Berøring av kontrollen for valg av varmesone, og en indikator ved siden av tasten vil blinke.

1. Velg en varmeinnstilling ved å trykke på effektnivåkontrollen.

- Hvis du ikke velger en varmeinnstilling innen 1 minutt, vil induksjonstoppen automatisk slå seg av.

1. Berør valget av varmesone som du ønsker å slå av.

1. Slå av kokesonen ved å berøre effektnivåkontrollen. Sørg for at displayet viser "0".

1. Slå av hele koketoppen ved å berøre PÅ/AV-kontrollen.

1. Vær oppmerksom på varme overflater

"H" vil vise som betyr at kokesonen er for varm til å berøre. Den forsvinner når overflaten er avkjølt til en sikker temperatur. Den kan også brukes som en energibesparende funksjon hvis du ønsker å varme opp ytterligere panner. Bruk den varmeplaten som fremdeles er varm.

H

Bruker Boost-funksjonen

Aktiver boost-funksjonen

1. Ved å trykke på booster-tasten "BOOST", viser effektnivåindikatoren "P".

Avbryt Boost-funksjonen

1. Trykk på booster-tasten "BOOST" eller trykk på effektnivået for å avbryte Boostfunksjonen, og velg nivået du vil stille inn.

- Boost-funksjonen kan bare vare i 5 minutter, deretter går sonen automatisk til nivå 9.

Låsing av kontroller

• Du kan läse kontrollene for å hindre utilsiktet bruk (for eksempel at barna slår på matlagingssonenen utilsiktet).
• Når kontrollene er låst, er alle kontrollene, unntatt PÅ/AV-kontrollen, deaktivert.

1. Sørg for at koketoppen er slått på.
2. Berør og hold barnesikringskontrollen i tre sekunder.
3. Du kan nå begynne å bruke koketoppen.

⚠️Når koketoppen er i låst modus, er alle kontrollene deaktivert bortsett fra PÅ/AV, du kan alltid slå av koketoppen med PÅ/AV-ontrollen i en nødssituasjon, men du skal låse opp platetoppen først ved neste operasjon.

Varsel om restvarme

Når koketoppen har vært i bruk en stund vil det være litt restvarme. Bokstaven "H" ser ut til å advare deg om å holde deg unna den.

Sikkerhetsfunksjonen til koketoppen er automatisk avstengning. Dette skjer när du glemmer å slå av en kokesone. Standard nedleggelsestider er vist i tabellen nedenfor:

Strømnivå	1	2	3	4	5	6	7	8	9
Standard arbeidstid (timer)	8	8	8	4	4	4	2	2	2

Bruke timeren

Du kan bruke tidtakeren på to forskjellige måter:

• Du kan bruke det som en minutpåminnelse. I så fall vil ikke tidtakeren slå av noen matlagingssone när den innstilte tiden er utløpt.
• Du kan bruke den som avskjæringstimer for å slå av en eller flere kokesoner etter at tiden er ute.
• Du kan stille inn tidtakeren til 99 minutter.

Bruke tidtakeren som en minuttpåminnelse

1. Kontroller at kokeplaten er slått på. Og sonevalgtasten er ikke aktivert (sone blinker ikke). Merk: Du kan stille inn klokkeren før eller etter at kokesoneinnstillingen er ferdig.

1. Trykk på timer-tasten, "30" vil vises i timer-displayet vil blinke. Standardinnstillingen er 30 min.

2. Still inn tiden ved å trykke på "+" eller "-" -kontrollen. (f.eks. 5) Kort berøring for justering av 1 min og lang berøring for justering av 10 min.

1. Når tidtakeren er angitt, begynner den å telle umiddelbart. Displayet vil vise gjenværende tid.

2. Sommeren vil pipe i 20 sekunder og timerindikatoren viser "-"når innstillingstiden er ferdig.

Bruk av timeren til å slå av en eller flere kokesoner

1. Berør oppvarmingssone-valgkontrollen du ønsker å angi tidtakeren for.

1. Trykk på timer-tasten, "30" vil vises i timer-displayet vil blinke. Standardinnstillingen er 30 min.

2. Still inn klokkeslettet ved å trykke på "+"- eller "-" -kontrollen (f.eks. 5) Kort berøring for justering 1 min og lang berøring for justering 10 min.

1. Når tidtakeren er angitt, begynner den å telle umiddelbart. Displayet vil vise gjenværende tid.

MERK: Det vil være en rød prikk i nedre høyre hjørne av effektnivåindikasjonen som indikerer at sonen er valgt.

1. Når koketimeren utløper, vil den tilsvarende kokesonen slå seg av automatisk.

Merk: Andre kokesoner vil fortsette å fungere hvis de er slått på tidligere.

Hvis timeren er stilt inn på mer enn én sone:

1. Når du stiller inn timer for flere kokesoner, vises røde prikker på de aktuelle kokesonene. Timerdisplayet viser min. tidtaker. Prikken til den tilsvarende sonen blinker.

15 ⑧ → 3. □ (sett til 15) 6. □ (sett til 25)

1. Når nedtellingstidtakeren utløper, vil den tilsvarende sonen slå seg av. Da vil den vise den nye min. timeren og prikken til den tilsvarende sonen vil blinke.

10 ① → 6 ※ 88 + ① ② -

Merk: Trykk på kontrollen for valg av varmesone, den tilsvarende timeren vises i timer-indikatoren.

Avbryt tidtakeren

1. Berør oppvarmingssone-valgkontrollen du ønsker å kansellere tidtakeren for.

1. Når du berører timerkontrollen, blinker indikatoren.

2. Ved å trykke på "-" -kontrollen for å sette tidtakeren til "00", avbrytes tidtakeren.

Strøminnstillinger

Varmeeffekten til kokesonene kan stilles inn på ulike effektnivåer. I diagrammet finner du eksempler på hvordan du bruker hver innstilling.

Matlagingsnivå:	Egnet for:
1	Holder maten varm. Småkoking av liten mengde (laveste effektinnstilling).
2	Småkoking.
3-4	La småkoke større mengder eller stek større kjøttstykker til de er gjennomstekt.
5-6	samle juice.
7-8	Steking, samle juice.
9	Steking.
P	Steking (høyest effekt).

Strømstyring

Denne koketoppen kan kobles til en 13, 20, 25, 32 amp forsyning og konfigureres til å fungere på alle disse strøminnstillingene.

Koketoppen er forhåndsinnstilt til å kobles til en 32 A forsyning; Når fire soner velges samtidig, vil koketoppen begrense maksimalt strømforbruk slik at strømforsyningen på 7,0 kW ikke kan overskrides. På lignende måte, når koketoppen er tilkoblet og konfigurert til en 13/20/25 amp forsyningsmodus, vil koketoppen begrense den maksimale effekten til 2,5 / 3,5 / 4,5 / 7,0 kW.

Hvis koketoppen derimot er tilkoblet og konfigurert til en 32 amp strømforsyning, kan alle fire sonene brukes på maksimal innstilling med boost samtidig.

For å endre ECO-konfigurasjonsinnstillingen

1. Slå av strømtilførselen til koketoppen.
2. La strømforsyningen være avslått i ett minutt.
3. Slå på strømforsyningen igjen.
4. Følg instruksjonene under "Slik konfigurerer du koketoppen til ECO-modus" fra trinn "1" og fremover.

(OBS: ECO-modus bør stilles inn innen ett minutt etter at strømmen er slått på)

For å konfigurere koketoppen til ECO-modus

1. Berør PÅ/AV-tasten for å slå på strømforsyningen. Summeren piper én gang, alle displayene viser "-" og "--".

+ 8 BOOST 8 □ + □ 8 ≈ 88 + - 🔍

1. Berør fremre venstre sonetast og bakre venstre sonetast samtidig i tre sekunder. Summeren piper, noe som indikerer at induksjonstoppen går inn i valg av ECO-modus. (Displayet viser den forhåndsinnstilte effekten 7,0 kW)

+ 8 BOOST 8 + □ 8 ≈ 70 | + ① - 11 8 - □ 8 ⏻ -

1. Trykk på timer-tasten, så vil timer-displayet blinke. Du kan velge strøminnstilling nå.

+ 8 BOOST 8 □ + □ 8 70 + ① - 11 8 □ - □ 8 🔊 -

1. For å endre totaleffektinnstillingen, trykk på fremre venstre områdetast for å velge en ny totaleffektinnstilling.

Hvis du trykker på den fremre venstre områdetasten igjen, går du gjennom alternativene. Tidtakerdisplayet vil vise fire alternativer: 25, 35, 45 og 70. For eksempel, når timerdisplayet viser tallet "25", indikerer det at den totale effekten er satt til 2500 W. Fortsett å trykke på den fremre venstre områdetasten til du finner ønsket effektinnstilling.

+ 8 BOOST 8 □ + □ 8 25 | + ① - 11 8 □ - □ 8 ⏻ -

* Som standard er strøminnstillingen fabrikkinnstilt til 7,0 kW.

1. Berør timertasten igjen, timerdisplayet slutter å blinke og den tidligere valgte sonetasten vil vise "o" som indikerer at innstillingen er bekreftet.

+ 8 BOOST 8 □ + □ 8 ≈ 25 | + - ① - 11 8 □ - □ 8 ⏻ ④

1. Trykk på PÅ/AV for å slå av. Slå deretter på og komfyrtoppen er konfigurert klar til bruk i ECO-modusen du stiller inn for.

+ 8 BOOST 8 □ + □ 8 ≈ 88 + - ① - 11 8 □ - □ 8 ⊙

1. Trykk på PÅ/AV for å slå på, nå kan du bruke den nye strøminnstillingen.

RENGJ∅RING OG STELL

• Før rengjøring, slå av koketoppen og la den avkjøles.
• Ikke bruk damprensere eller høytrykksvaskere til å rengjøre koketoppen, da dette kan føre til elektrisk støt.
• Når du rengjør, pass på at du bare tørker lett over av/på-sensoren. Koketoppen kan ellers slås på ved et uhell!

Glasskeramisk koketopp

Viktig! Bruk aldri aggressive rengjøringsmidler som grove skuremidler, skurende gryterensere, rust- og flekkfjernere osv.

Rengjøring etter bruk

Rengjør alltid hele koketoppen når den har blitt skitten. Det anbefales at du gjør det hver gang koketoppen brukes. Bruk en fuktig klut og litt oppvaskmiddel til rengjøring. Tørk deretter koketoppen med en ren, tørr klut for å sikre at det ikke er noe vaskemiddel igjen på overflaten av koketoppen.

Ukentlig rengjøring

Rengjør hele koketoppen grundig en gang i uken med kommersielle glasskeramiske rengjøringsmidler. Følg produsentens instruksjoner nøye. Når det påføres, vil rengjøringsmidlet belegge koketoppen i en beskyttende film som er motstandsdyktig mot vann og smuss. Alt smuss forblir på filmen og kan enkelt fjernes. Gni deretter koketoppen tørr med en ren klut. Pass på at det ikke er noe rengjøringsmiddel igjen på overflaten av koketoppen siden dette vil reagere aggressivt når koketoppen varmes opp og vil endre overflaten.

Spesifikt smuss, kraftig smuss og flekker (kalk og skinnende flekker av perlemor) kan best fjernes när koketoppen fortsatt er litt varm. Bruk kommersielle rengjøringsmidler for å rengjøre koketoppen. Fortsett som beskrevet under punkt 2. Bløtlegg først mat som har kokt over med en våt klut og fjern deretter gjenværende smuss med en spesiell glassskrape for glasskeramiske koketopper. Rengjør deretter koketoppen igjen som beskrevet under punkt 2.

Brent sukker og smeltet plast må fjernes umiddelbart, når de fortsatt er varme, med en glasskrape. Rengjør deretter koketoppen igjen som beskrevet under punkt 2.

Sandkorn som kan komme inn på koketoppen när du skreller poteter eller ren salat kan skrape opp overflaten på koketoppen när du flytter rundt på gryter. Pass på at det ikke er igjen sandkorn på koketoppen.

Endringer i fargen på koketoppen vil ikke påvirke funksjonen og stabiliteten til det glasskeramiske materialet. Disse fargeendringene er ikke endringer i materialet, men matrester som ikke ble fjernet og som har brent seg fast i overflaten. Skinnende flekker oppstår når bunnen av kokekaret gnis mot overflaten av koketoppen, spesielt når kokekar med aluminiumsbunn eller uegnede rengjøringsmidler brukes. De er vanskelige å fjerne med vanlige rengjøringsmidler. Du må kanskje gjenta rengjøringsprosessen flere ganger. Med tiden vil dekorasjonen slites av og mørke flekker vil oppstå som følge av bruk av aggressive rengjøringsmidler og defekt pannebunn.

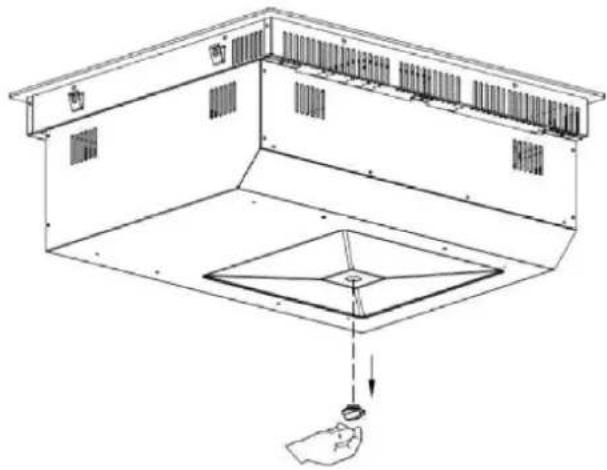

I tilfelle store mengder væske ved et uhell helles inn i maskinen, ta av silikonpluggen på bunndekselet for å frigjøre væsken.

Nr.	Navn	Diagram	Antall
1	ST 4x5 skrue		4 stk
2	ST 4x14 Skrue		2 stk
3	Installasjonsbrakett		4 stk
4	Svampstang		1 stk
5	Luftinntaksgitter		1 stk
6	9 cm firkantrør	[ZT27]	2 stk
7	6 cm firkantrør		1 stk(kun for filtrerende versjon)
8	Tilkoblingsrør		1 stk
9	Bøyd rør		2 stk for filtrerende versjon1 stkfor avtrekksversjon
10	Luftuttak-ASSY		1 stk(kun for filtrerende versjon)
11	Aluminiumsklistremerke		5 stk
12	Kullfilter(kun for filtreringsversjon)		1 stk

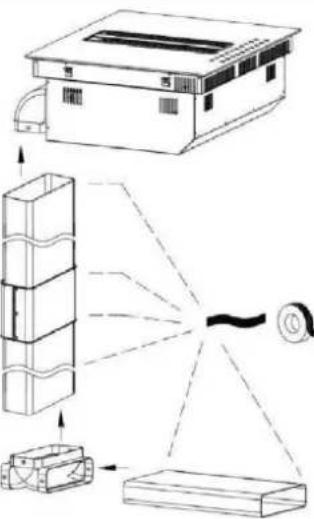

PRODUKTINSTALLASJON

Trinn 1:Skru monteringsbrakettene på bunnhuset.	Trinn 2:Fest svampstangen rundt det keramiske glasset.
Trinn 3:Fest det bøyde røret.	Trinn 4:Installer produktet i skapet,(fra trinn a til trinn b)
[IMAGE]
Trinn 5:Dersom skaphøyden er mindre enn 80 cm,kan vi kutte røret til ønsket lengde.	Trinn 6:Dersom skaphøyden er over 80 cm kan vi bruketo rør med tilkobling.
Trinn 7:Monter røret og fest med tetningslist.	Trinn 8:Monter luftuttak-ASSY nederst på skapet, fest skruingen.
Trinn 9:Installer kartongfilteret i luftuttak-ASSY.(*kullfilter kun for filtreringsversjon)	Trinn 10:Installer strømnettet.

DIMENSJON PÅ INSTALLASJON

Skap- og røykrørstørrelse

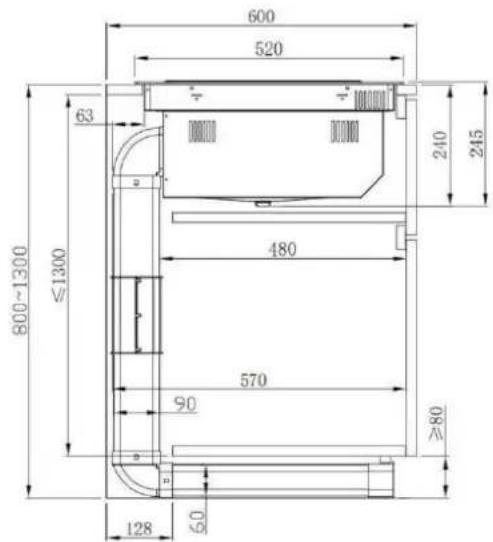

Filtreringsversjon

600 520 63 800~1300 ≤1300 480 90 570 ≥80 128 60

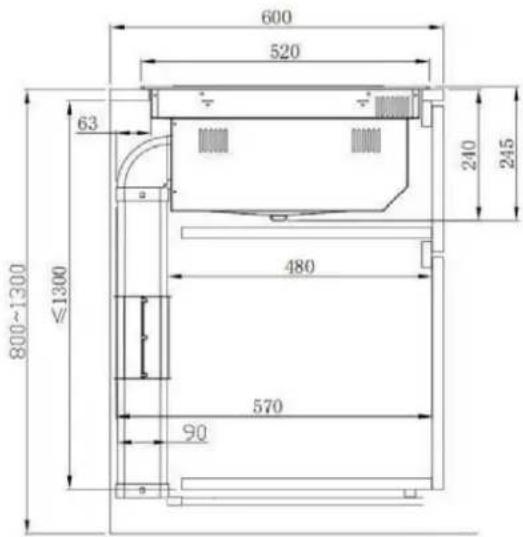

Avtrekksversjon

600 520 4" 63 240 245 800~1300 ≤1300 480 570 90

HVA SKAL GJ∅RES DERSOM DET OPPSTÅR PROBLEMER

I tilfelle feil under drift, sjekk følgende tabell før du ringer etter service. Nedenfor er noen vanlige feil og kontrollene som skal utføres.

Problem	Mulige årsaker	Hva du skal gjøre
Koketoppen kan ikke slås på.	Ingen strøm.	Sørg for at koketoppen er koblet til strømforsyningen og at den er slått på.Kontroller om det er strømbrudd i hjemmet eller området. Hvis du har kontrollert alt og problemet vedvarer, ringer du en kvalifisert tekniker.
Berøringskontrollene er upålitive.	Kontrollene er låst.	Lås opp kontrollene. Se avsnittet 'BETJENING AV KOKETOPPEN MED SENSORKNAPPENE' for instruksjoner.
Berøringskontrollene er vanskelige å bruke.	Det kan være en liten vannfilm over kontrollene, eller du bruker kanskje tuppen av fingeren når du berører kontrollene.	Kontroller at berøringskontrollområdet er tørt og bruk fingertuppen når du berører kontrollene.
Glasset blir skrapet opp.	Kjøkkenutstyr med skarpe kanter.Uegnede, slipende skure- eller rengjøringsprodukter som brukes.	Bruk kjøkkenutstyr med flate og jevne baser.Se 'Velge korrekt kjøkkenutstyr'.Se 'Pleie og rengjøring'.
Noen panner avgir sprekke- eller knekkelyder.	Dette kan skyldes konstruksjonen av kjøkkenutstyret ditt (lag med forskjellige metaller vibrerer annerledes).	Dette er normalt for kjøkkenutstyr og indikerer ikke en feil.
Induksjonskokeplaten avgir lite støy når den brukes i en høy varme-innstilling.	Dette skyldes teknologien til induksjonsmatlaging.	Dette er normalt, men støyen skal være stille eller forsvinne helt når du senker varmeinnstillingen.
Viftestøy som kommer fra induksjonskokeplaten.	En kjølevifte innebygd i induksjonskokeplaten har slått seg på for å hindre at elektronikken overopphetes. Den kan fortsette å gå selv etter at du har slått av induksjonstoppen.	Dette er normalt og du trenger ikke å gjøre noe. Ikke slå av strømmen til induksjonskokeplaten ved veggen mens viften går.
Panner blir ikke varme og vises på skjermen.	Induksjonskokeplaten kan ikke oppdage pannen fordi den er ikke egnet for induksjonsmatlaging. Induksjonstoppen kan ikke oppdage pannen fordi den er for liten for kokesonen eller ikke riktig sentrert på den.	Bruk kjøkkenutstyr som passer til induksjonsmatlaging. Se avsnittet "Velge riktig kokeutstyr".Sentrer pannen og pass på at den passer til størrelsen på matlagingssonen.
Induksjonskokeplaten eller en matlagingssonen har slått seg av uventet, en tone høres og en feilkode vises (vanligvis vekslende med ett eller to sifre på skjermen i matlagingtidtakerdis-playet).	Teknisk feil.	Noter deg feilbokstavene og -numrene, slå av strømmen til induksjonskokeplaten på veggen, og kontakt en kvalifisert tekniker.
Etter å ha koblet til strømmen og trykket på "strøm"-tasten, er det ingen respons fra apparatet.	Er det strømbrudd?	Vent til strømforsyningen gjenopptas
	Er sikringen gått eller kretsbryteren utløst?	Sjekk de grunnleggende årsakene nøye. Hvis problemet ikke kan løses, vennligst vårt servicesenter for inspeksjon og reparasjon.
	Er støpselet godt tilkoblet?
Oppvarmingen avbrytes ved normal bruk og et "pip" høres.	Inkompatible kokekar eller ingen kokekar brukt?	Bytt ut kokekar; bruk kokekar som passer til induksjonskomfyren.
	Kokekaret er ikke plassert på midten av varmesonen.	Plasser kokekaret på midten av den angitte varmesonen.
	Varmes kokekaret opp, men det fjernes kontinuerlig?	Plasser kokekaret inne i varmesonen.
Ingen drift mens oppvarmingen er i bruk	Er kokekaret tomt eller temperaturen er for høy?	Sjekk om apparatet blir misbrukt
	Er luftinntaket/avtrekksventi- len tett eller har det samlet seg skitt på den?	Åpne tilstoppingen av luftinntaket/avtrekksventilen. Vent til apparatet har kjølt seg ned, og slå det så på igjen.
	Fungerer komfyren i over to timer uten interaksjon?	Tilbakestill tilberedningsmoduser eller bruk timerfunksjonen

Hvis de ovennevnte rettsmidler/kontroller ikke kan løse problemet, koble fra apparatet umiddelbart og kontakt servicesenteret for inspeksjon og reparasjon. Merk deg feilkoden og rapporter den til Service Center Ltd. For å unngå fare og skade på apparatet, må du ikke demontere eller reparere det selv.

FEILVISNING OG INSPEKSJON

Feilkode	Mulig årsak	Hva du skal gjøre
U	Ingen panne	Sett egnet gryte på varmesonen. Hvis det fortsatt ikke fungerer, kontakt servicesenteret.
E1	Unormal forsyningsspenning (lavere enn 160 V).	Kontroller om strømtilførselen er normal. Slå på etter at strømforsyningen er normal.
E2	Unormal forsyningsspenning (høyere enn 280 V).	Kontroller om strømtilførselen er normal. Slå på etter at strømforsyningen er normal.
E3/E5/E7	Feil på induksjonsspolens temperatursensor	Ta kontakt med servicesenteret.
E4/E6	Feil på IGBT-temperatursensor	Ta kontakt med servicesenteret.
Er	Kommunikasjon mellom hovedkort og skjermkortfeil	Ta kontakt med servicesenteret.
Et	Overløpsbeskyttelse	Rengjør vannet på kontrollpanelet og slå på koketoppen igjen.

ELEKTRISK TILKOBLING

1. hjemmeledningssystemet egner seg for strømmen som trekkes av kokeplaten.
2. spenningen korresponderer til verdien som er angitt på typeskiltet.
3. kabeldelene for strømforsyningen kan motstå belastningen som er angitt på typeskiltet.

For å koble kokeplaten til strømforsyningen må du ikke bruke adaptere, redusere eller grenapparater, siden slike kan forårsake overoppheting og brann.

Strømkabelen må ikke berøre varme deler, og må plasseres slik at temperaturen ikke overstiger 75 °C på noe tidspunkt.

Kontroller med en elektriker om utstyr for boligkabler er i god stand, uten endringer. Eventuelle endringer må kun foretas av kvalifiserte elektrikere.

Strømforsyningen skal kobles til i samsvar med den relevante standarden. Tilkoblingsmetoden er vist nedenfor.

Brun L1 Svart L2 Grà N1 Blå Grenn og gul L-N:220-240 V ~

• Hvis kabelen er skadet eller skal skiftes ut, må driften utføres av en ettersalgsagent med spesialverktøy for å unngå ulykker.
• Hvis apparatet kobles direkte til strømnettet, må en omnipolar kretsbryter installeres med en minste åpning på tre mm mellom kontaktene.
• Installatøren må sørge for at riktig strømforsyning er utført og at den er i samsvar med sikkerhetsforskriftene.
• Kabelen må ikke være bøyd eller komprimert.
• Kabelen må kontrolleres regelmessig og skiftes ut av autoriserte teknikere.

Spesiell erklæring

Innholdet i denne håndboken er nøye kontrollert. Selskapet kan imidlertid ikke holdes ansvarlig for eventuelle trykkfeil eller utelatelser.

Eventuelle tekniske modifikasjoner kan også inkluderes i en revidert versjon av håndboken uten varsel. Utseendet og fargen på apparatet i denne håndboken kan avvike fra den faktiske.

Dette apparatet er merket i henhold til EU-direktiv 2012/19/EU for elektriske og elektroniske apparater (WEEE). WEEE inneholder både forurensende stoffer (som kan ha en negativ effekt på miljøet) og basiselementer (som kan gjenbrukes). Det er viktig at WEEE-behandlingen tar hånd om spesifikke behandlinger for å fjerne og kassere forurensningene korrekt og gjenvinne alt materialet. Enkeltpersoner kan spille en viktig rolle i å sikre at WEEE ikke blir et miljøproblem. Det er avgjørende å følge noen få grunnleggende regler:

-WEEE skal bringes til dedikerte innsamlingsområder som administreres av byrådet eller et registrert selskap.

I mange land kan boligsinnsamlinger være tilgjengelige for store WEEE-produkter. Når du kjøper et nytt apparat, kan det gamle returneres til forhandleren som må ta imot det gratis. Så lenge apparatet er av en tilsvarende type og har samme funksjoner som den kjøpte enheten.

Gyldig bare for Kypros

ÍNDICE

Dimension av kokkärl

1. Tryck på reglaget ①, alla indikatorer visar "-"
