INNHOLD

1. SIKKERHETSINFORMASJON....99
2. SIKKERHETSANVISNINGER....101
3. MONTERING.... 103
4. PRODUKTBESKRIVELSE....105
5. DAGLIG BRUK....106
6. RÅD OG TIPS.... 108
7. STELL OG RENGJ∅RING....109
8. FEILS∅KING....110
9. TEKNISKE DATA....111
10. ENERGIEFFEKTIV.... 112
11. BESKYTTELSE AV MILJ∅ET....112

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.

• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.
• Hvis produktet har en barnesikring, bør den aktiveres.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.
• Dette produktet er beregnet for bruk innendørs i ett hjem.
• Dette produktet kan brukes på kontorer, hotellrom, gjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruk for husholdningsrom.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.
• ADVARSEL: Matlaging uten tilsyn på en platetopp med fett eller olje kan være farlig og kan resultere i brann.
• Røyk er en indikasjon på overoppheting. Bruk aldri vann til å slukke matlagingsbrann. Slå av produktet og dekk flammene med for eksempel et brannteppe eller lokk.
• ADVARSEL: Produktet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av en annen elektrisk enhet.
• FORSIKTIG: Tilberedningsprosessen må overvåkes En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeflatene.
• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på platetopp – de kan bli varme.
• Bruk ikke produktet før du installerer det i en innebygget enhet.

• Ikke bruk damprengjøring til å rengjøre produktet.

• ADVARSEL: Hvis overflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt. Hvis produktet er koblet til strømnettet direkte ved bruk av en koblingsboks, fjerner du sikringen for å koble fra produktet fra strømforsyningen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.

• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare platetoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i produktets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i produktet. Bruk av feil beskyttelser kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Dekk avskårne overflater i kabinettet med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
• Beskytt apparatets bunn mot damp og fuktighet.

• Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet när dører eller vinduer er åpne.

• Hvis apparatet er montert over skuffer, sørg for at rommet mellom bunnen av apparatet og den øvre skuffen er tilstrekkelig for luftsirkulasjon.

• Produktets bunn kan bli varm. Sørg for at du monterer et separasjonspanel av kryssfiner, materiale som er godkjent til bruk i kjøkkenet eller andre ikke-brennbare materialer under produktet, for å forhindre tilgang til bunnen.
• Separasjonspanelet må dekke området under koketoppen helt.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må jordes.
• Før du ufører enhver operasjon må du sørge for at produktet er frakoblet strømforsyningen.

• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.

• Påse at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.

• Bruk riktig hovedstrømkabel.
• Påse at strømkabelen ikke floker seg.
• Påse at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Påse at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler det til stikkontakten.
• Ikke bruk grenuttak eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) eller strømkabelen ikke blir skadet. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en ødelagt strømkabel.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Produktets spesifikasjoner må ikke endres.
• Fjern all emballasje, merking og beskyttelseshinne (hvis aktuelt) før første gangs bruk.
• Pass på at ventilasjonsåpningene ikke er blokkerte.

• Ikke la produktet være uten tilsyn mens det er i drift.

• Slå av konesonene etter hver gang de har vært i bruk.

• Ikke legg bestikk eller grytelokk på konesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Bruk ikke produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du umiddelbart koble det fra strømforsyningen. Dette for å unngå elektrisk støt.
• Når du legger mat i varm olje, kan det sprute.
• Ikke bruk aluminiumsfolie eller andre materialer mellom kokeflaten og kokekaret, med mindre annet er spesifisert av produsenten av dette produktet.
• Bruk kun tilbehør anbefalt for dette produktet av produsenten.

ADVARSEL!

Fare for brann og eksplosjon.

• Oppvarming av fett og olje kan frigjøre brennbare damp. Hold flammer eller oppvarmede gjenstander unna fett og oljer när du tilbereder mat med dem.
• Dampen som svært varm olje slipper ut, kan forårsake selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet.

ADVARSEL!

• Ikke oppbevar varme kokekar på kontrollpanelet.
• Ikke plasser et varmt grytelokk på platetoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig så du ikke lar gjenstander eller kokekar falle på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Kokekar av støpejern, aluminium eller med skadet bunn kan forårsake riper på

2.4 Pleie og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå apparatet av og la det avkjøle før rengjøring.
• Bruk ikke vannspray og damp for å rengjøre produktet.
• Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Ikke bruk abrasive produkter, skurende rengjøringssvamper, løsemidler eller metallgjenstander, med mindre annet er spesifisert.

2.5 Tjenester

- Kontakt det autoriserte servicesenteret for å reparere apparatet. Bruk kun originale reservedeler.

- Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

Se etter i Sikkerhetskapitlene.

3.1 Før monteringen

Før du monterer koketoppen skriv ned informasjonen nedenfor fra typeskiltet. Typeplaten er plassert nederst i komfyrtoppen.

Serienummer ......

3.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Platetoppen leveres med en tilkoplingskabel.
• For å erstatte en ødelagt strømledning bruker du samme ledningstype: H05V2V2-F som tåler temperatur på 90 °C eller høyere. Kontakt et autorisert

servicesenter. Tilkoblingskabelen må kun skiftes ut av en kvalifisert elektriker.

3.4 Sammenstilling

Hvis du installerer platetoppen under en avtrekksvifte, gå gjennom monteringsinstruksjonene for å finne minimumsavstanden mellom produktene.

Finn videoopplæring "Slik installerer du din Electrolux Radiant Hob - nedfellt" ved å skrive inn hele navnet som er vist i illustrasjonen nedenfor.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

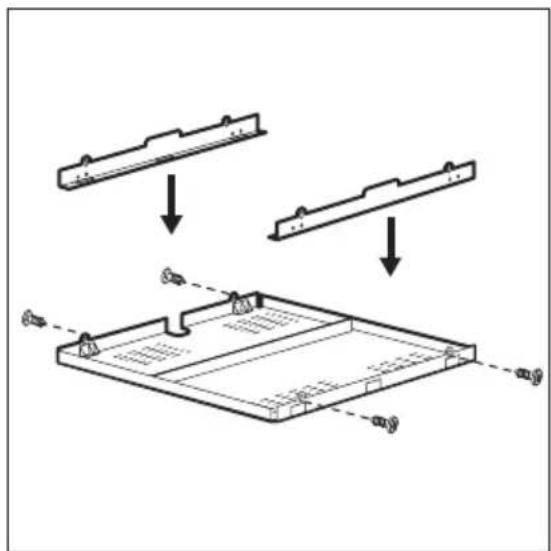

3.5 Beskyttelsesboks

Hvis du bruker beskyttelsessettet (tilleggsutstyr), er annen deleplate mellom skuff og koketopp unødvendig. Beskyttelsessettet er kanskje ikke tilgjengelig i enkelte land. Kontakt kundeservice.

i

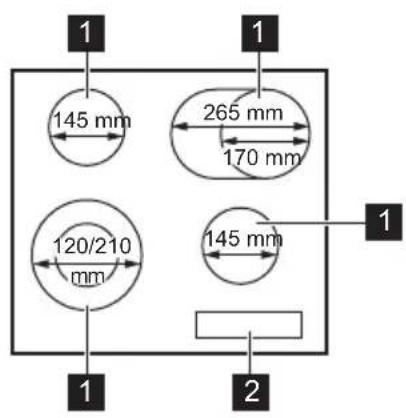

4.1 Oversikt over matlagingsoverflaten

1 145 mm 265 mm 170 mm 120/210 mm 145 mm 1 1 2

1 Kokesone
2 Betjeningspanel

4.2 Kontrollpanel oversikt

1 2 5 8 - + 9 :99: 9 - + ① Ⅱ - + 9 - + 9 - + 3 4 11 10 9

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

Sensorfelt Funksjon Beskrivelse
1	➊	På / Av Slå platetoppen av og på.
2	➌	Sperre / Barnesikring Låse / låse opp betjeningspanelet.
3	||	Pause Aktiverer og deaktiverer funksjonen.
4	➎	- Slå den ytre ringen på og av.
5	- Effekttrinndisplay For å vise effekttrinnet.
6	- Tidsindikatorer for kokesoner Viser hvilken sone tiden er innstilt for.
7	- Tidsurdisplay Vise tiden i minutter.
8	➎	- Slå den ytre ringen på og av.
9	1	- Velge kokesone.
10	+/-	- ∅ke eller redusere tiden.
11	+/-	- Stille inn en varmeinnstilling.

4.3 Effekttrinndisplayer

Display Beskrivelse
0	Konesonen er slått av.
1 - 9 - 2. 6	Konesonen er i bruk.Prikken kan indikere en endring som tilsvarer halve varmenivået.
u	Pause er aktivert.
A	Automatisk oppvarming er aktivert.
E + tall	Det har oppstått en feil.
H	En kokesone er fremdeles varm (restvarme).
L	Sperre / Barnesikring er aktivert.
-	Automatisk avstengning er aktivert.

5. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Slå på og av

Berør ⓣ1 sekund for å aktivere eller deaktivere platetoppen.

Forholdet mellom effekttrinnet og tiden som platetoppen deaktiveres etter:

Effekttrinn Platetoppen deakti-veres etter
u, 1 – 2	6 timer
3 – 4 5 timer
5 4 timer
6 – 9 1,5 timer

5.3 Effekttrinnet

Berør for å øke effekttrinnet. Berør for å redusere effekttrinnet. Berør og samtidig for å slå av kokesonen.

5.4 Restvarmeindikator

ADVARSEL!

Indikatoren kan også vises:

5.5 Aktivere og deaktivere de ytre sonene

Du kan justere kokeflaten manuelt etter størrelsen på kokekaret.

Angi en varmeinnstilling for kokesonen. Velg symbolet for kokesonen: Ⓞ.

For å aktivere den ytre ringen: berør symbolet. Indikatoren vises.

For å deaktivere den ytre ringen: berør symbolet til indikatoren forsvinner.

5.6 Automatisk oppvarming

Hvis du aktiverer denne funksjonen kan du få en nødvendig effekttrinn i en kortere tid. Funksjonen aktiverer det høyeste effekttrinnet for en bestemt tid, og senker deretter effekttrinnet til den riktige varmeinnstillingen.

For å aktivere funksjonen må kokesonen være kald.

Aktivere funksjonen for en kokesone:

berør til riktig varmeinnstilling kommer. Etter 3 sekunder tennes

For å deaktivere denne funksjonen: berør —

5.7 Timer

Du kan bruke denne funksjonen for å angi lengden på en enkel tilberedningsøkt.

Angi først varmeinnstilling for kokesonen, og velg deretter funksjonen.

For å angi kokesonen: berører du gjentatte ganger til indikatoren for en kokesone vises.

For å aktivere funksjonen eller endre tid:

berører du teller på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen begynner å blinke, har nedtellingen startet.

For å vise gjenværende tid: berører du ⏻

for å angi kokesone. Indikatoren for kokesonen begynner å blinke. Displayet viser gjenværende tid.

For å deaktivere funksjonen: berører du ⏻

for å angi kokesonen og berører deretter. Den gjenværende tiden telles ned til 00. Indikatoren for kokesonen forsvinner.

For å stoppe lyden: berører du ⚠

• Varselur

Du kan bruke denne funksjonen når koketoppen er på og kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser

For å aktivere funksjonen: beører du ⏰ og berører deretter + eller på tidsuret for å angi tiden. Når tiden er over, høres et signal og 00 blinker.

For å stoppe lyden: berører du ⚠

For å deaktivere funksjonen: berører du ⏻ og deretter. Den gjenværende tiden telles ned til 00.

i

Funksjonen har ingen effekt på bruken av kokesonene.

5.8 Pause

Denne funksjonen stiller inn alle de betjente sonene på laveste varmeinnstilling.

Når funksjonen er i bruk, låses alle andre symboler på kontrollpanelet.

Funksjonen deaktiverer ikke timerfunksjonene.

1. For å aktivere funksjonen: trykk på . ||

tennes.Varmeinnstillingen senkes til 1.

1. For å deaktivere funksjonen: trykk på II.

Den forrige varmeinnstillingen vises.

5.9 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør . Det tidligere effekttrinnet aktiveres.

i

Når du slår av platetoppen, deaktiveres også denne funksjonen.

5.10 Barnesikring

Denne funksjonen forhindrer at platetoppen blir slått på utilsiktet.

For å aktivere funksjonen: aktiver platetoppen med ①kke velg en varmeinnstilling. Trykk på ②4 sekunder. Indikatoren tennes. Deaktiver platetoppen med ①.

For å deaktivere funksjonen: aktiver platetoppen med Ⓐkke velg en varmeinnstilling. Trykk på 4 sekunder. tennes. Deaktiver platetoppen med Ⓐ

For å overstyre funksjonen for kun én tilberedningstid: Aktiver platetoppen med ①. Indikatoren tennes. Trykk på i4 sekunder. Still inn varmeinnstillingen innen 10 sekunder. Du kan betjene platetoppen. Når du deaktiverer komfyrtoppen med ① blir funksjonen aktivert på nytt.

6. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Kokekar

• For å forhindre overoppheting og forbedre ytelsen til sonene, må kokekaret være så tykt og flatt som mulig.
• Sørg for at kokekarbaser er rene og tørre før du setter dem på platetoppens overflate.
• Vær alltid forsiktig så du ikke sklir eller gnir kokekaret på kantene og hjørnene av glasset, da det kan flise eller skade glassoverflaten.

i

Kokekar av emaljert stål eller med aluminiums- eller kobberbunn kan misfarge den glasskeramiske overflaten.

6.2 Forenklet matlagingsguide

i

Informasjonen i tabellen er kun veiledende.

Varmeinnstil-ling	Bruk for å: Tid (min) Tips
	Hold tilberedt mat varm. etter be-hov	Sett et lokk på kokekaret.
1 - 2. Hollandaisesaus, smelte: smør, sjoko-lade, gelatin.	5 - 25 Rør fra tid til annen.
2. Størkning: luftige omeletter, bakte egg. 10 - 40 Tilbered med lokk.
2. - 3. Svell ris og melkeretter, oppvarm fer-digretter.	25 - 50 Tilsett minimum to ganger så mye væ-ske som ris, melkeretter må røres i un-der hele prosedyren.
3. - 4. Damp grønnsaker, fisk, kjøtt. 20 - 45 Tilsett noen spiseskjeer vann. Kontrol-ler vannmengden under prosessen.
4. - 5. Dampkok poteter og andre grønnsa-ker.	20 - 60 Dekk bunnen av gryten med 1–2 cmvann. Kontroller vannivået under pro-sessen. Hold lokket på gryten.
4. - 5. Lag større mengder mat, gryteretter og supper.	60 - 150 Opptil 3 l væske pluss ingredienser.
5. - 7 Skånsom steking: escalope, cordonbleu, koteletter, kjøttkaker, pølser, le-ver, sausejevning, egg, pannekaker,smultringer.	etter behov	Snu etter behov.
7 - 8 Steking, reven potetgrateng, svinestek,biff.	5 - 15 Snu etter behov.
9 Koke vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.

7. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Generell informasjon

• Rengjør platetoppen etter hver bruk.
• Bruk kokekar med ren base.
• Riper eller mørke flekker på overflaten påvirker ikke bruken av platetoppen.
• Bruk et spesialrengjøringsprodukt egnet for overflaten på platetoppen.
• Bruk alltid en skrape som anbefales for platetopper med glassoverflate. Bruk skrapen kun som et ekstra verktøy for rengjøring av glasset etter standard rengjøringsprosedyre.

ADVARSEL!

Ikke bruk kniver eller andre skarpe metallverktøy til å rengjøre glassoverflaten.

7.2 Rengjøre platetoppen

• Fjern umiddelbart: smeltet plast, plastfolie, salt, sukker og mat som inneholder sukker, ellers kan det forårsake skade på platetoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell platetoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.
• Fjern när platetoppen er tilstrekkelig kald: kalkringer, vannringer, fettflekker, skinnende metallisk misfarging. Rengjør platetoppen med en fuktig klut og et ikke-slipende rengjøringsmiddel. Etter rengjøring, tørk av platetoppen med en myk klut.

• Fjerne skinnende metallisk misfarging:

Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

8. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

8.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene platetoppen.	Platetoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om platetoppen er riktig koblet til strømforsyningen.
Sikringen har gått. Kontroller om sikringen er årsaken tilfunksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Du har ikke angitt varmeinnstilling innen 10 sekunder.		Slå på platetoppen igjen og still inn varmen innen det har gått 10 sekunder.
Du berørte to eller flere sensorfelt samtidig.		Berør bare ett sensorfelt.
Pause er aktivert. Se "Pause".
Det er vann eller fettsprut på betjeningspanelet.		Rengjør betjeningspanelet.
Du kan høre en konstant pipelyd. Den elektriske tilkoblingen er feil. Koble platetoppen fra strømforsyningen. Be en kvalifisert elektriker for å kontrollere monteringen.
Et lydsignal høres, deretter slås platetoppen av.Et lydsignal høres når platetoppen slår seg av.	Du har satt noe på ett eller flere sen-sorfelt.	Fjern gjenstanden fra sensorfeltene.
Platetoppen deaktiveres.	Du har satt noe på sensorfeltet 1	Fjern gjenstanden fra sensorfeltet.
Restvarmeindikatoren vises ikke.	Sonen er ikke varm fordi den var ba-re i bruk en kort stund eller sensoren er skadet.	Kontakt servicesenteret dersom sonen fortsatt er varm i lang tid.
Automatisk oppvarming starter ikke.	Det høyeste effekttrinnet er valgt. Det høyeste effekttrinnet har samme effekt som funksjonen.
Sonen er varm. La sonen bli tilstrekkelig kald.
Du har redusert effekttrinnet til 0. Start fra 0 og øk effekttrinnet.
Det er et mørkt område på flere soner.	Det er normalt at det er et mørkt om-råde på flere soner.
Betjeningspanelet blir varmt å ta på.	Kokekaret er for stort eller du plasserer det for nær betjeningspanelet.	Sett store kokekar på de bakre sonene om mulig.
L tennes.	Barnesikring eller Sperre er aktivert. Se «Daglig bruk».
E og et tall tennes.	Det er en feil på platetoppen. Deaktiver platetoppen og aktiver den igjen etter 30 sekunder. Hvis lyser igjen, kobler du platetoppen fra strømforsyningen. Aktiver platetoppen igjen etter 30 sekunder. Hvis problemet fortsetter, må du snakke med et autorisert servicesenter.
E6 tennes.	Den andre fasen av strømforsyningen mangler.	Kontroller om platetoppen er riktig koblet til strømforsyningen. Fjern sikringen, vent et minutt, og sett sikringen inn igjen.

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Oppgi opplysningene på typeskiltet. Oppgi også den tresifrede bokstavkoden for glasskeramikken (den er i hjørnet av glassflaten) og feilmeldingen som

vises. Sørg for at du har brukt koketoppen på riktig måte. Hvis ikke, må du selv betale for service fra serviceteknikeren eller forhandleren, også i garantitiden. Informasjonen om garantitiden og autoriserte servicesentre er oppført i garantiheftet.

9. TEKNISKE DATA

9.1 Typeskilt

Modell LRR6436M: PNC 949 492 752 00

Type 60 HAD 47 AO 220 - 240 V / 400 V 2N, 50 - 60 Hz

Laget i: Romania

Serienr. 7.0 kW

ELECTROLUX

9.2 Spesifikasjoner for soner

Sone Nominell effekt (Maks effekt-trinn) [W]	Kokesone diameter [mm]
Venstre fremme 750 / 2200 120 / 210
Venstre bak 1200 145
Høyre fremme 1200 145
Høyre bak 1500 / 2400	170 / 265

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU Ecodesign-forskrifter

Modellidentifikasjon LRR6436M
Platetopp Integrert platetopp
Antall soner 4
Oppvarmingsteknologi Varmeelement
Diameter på sirkulære soner (∅) Venstre fremme		21.0 cm
	Venstre bak	14.5 cm
	Høyre fremme	14.5 cm
Lengde (L) og bredde (B) av ikke-sirkulær sone Høyre bak L 26.5 cm
Energiforbruk per sone (EC electric cooking) Venstre fremme		194.9 Wt/kg
	Venstre bak	188.0 Wt/kg
	Høyre fremme	188.0 Wt/kg
	Høyre bak	191.6 Wt/kg

Energiforbruk for platetopp (EC electric hob) 190.6 Wt/kg

IEC / EN 60350-2 - Elektriske husholdningsapparater for matlaging – del 2: Platetopp – Metoder for måling av ytelse.

10.2 Energisparende

Du kan spare energi under vanlig matlaging hvis du følger tipsene nedenfor.

• Når du varmer opp vann, bruk kun den mengden du trenger.

• Sett alltid lokket på kokekaret hvis det er mulig.

• Plasser kokekaret på sonen før du slår den på.

• Kokekarets bunn skal ha samme diameter som kokesonen.
• Bruk mindre kokekar i de mindre kokesonene.
• Plasser kokekaret i senter av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

10.3 Produktinformasjon for strømforbruk og maksimal tid for å nå gjeldende laveffektmodus

Strømforbruk i av-modus 0.3 W

Maksimal tid som trengs for at utstyret automatisk skal nå gjeldende laveffektmodus 2 min

11. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige

beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å

resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet sammen med husholdningsavfallet. Produktet kan leveres

der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
