Produkttype	Innebygd induksjonskoketopp
Merke	Electrolux
Modell	I64AV423FB
Antall kokesoner	4
Varmeteknologi	Induksjon
Overflatemateriale	Glasskeramikk
Kontrolltype	Berøringstaster
Strømtilkobling	220-240 V / 400 V 2N, 50/60 Hz
Total effekt	7,2 kW (7200 W)
Maksimal effekt per sone (PowerBoost)	Venstre foran: 3200 W, Venstre bak: 3200 W, Høyre foran: 2500 W, Høyre bak: 2800 W
Diameter på kokesoner	Venstre foran: 21 cm, Venstre bak: 21 cm, Høyre foran: 14.5 cm, Høyre bak: 18 cm
Spesialfunksjoner	PowerBoost, SenseBoil®, Bridge, Hob²Hood, Automatisk temperaturøkning
Tidsur	Ja (timeglass, CountUp Timer, tidsur)
Sikkerhet	Barnesikring, Tasteblokkering, Automatisk avstenging, Restvarmeindikator OptiHeat Control
Strømstyring	Ja (automatisk effektfordeling)
Lydsignal	Justerbar (OffSound Control)
Vedlikehold og rengjøring	Rengjøring med fuktig klut og ikke-slipende rengjøringsmiddel; bruk av en spesialskrape for gjenstridige rester
Energiforbruk	181,2 Wh/kg (i henhold til standard IEC/EN 60350-2)
Elektrisk tilkobling	Enfase eller tofase avhengig av konfigurasjon

Ofte stilte spørsmål - I64AV423FB ELECTROLUX

Hvordan slå på og av koketoppen?

For å slå på, trykk på ⏻-tasten i 1 sekund. For å slå av, trykk på samme tast igjen. Hvis ingen kokesoner er i bruk, slår toppen seg automatisk av etter en viss tid.

Hvordan bruke PowerBoost-funksjonen?

Trykk på P-tasten for ønsket kokesone. En P vises. Funksjonen gir maksimal effekt i en begrenset periode (f.eks. 10 min for store soner), deretter går sonen tilbake til høyeste koketrinn.

Hva gjør jeg hvis koden 'F' vises på en sone?

Koden F indikerer at ingen beholder er oppdaget eller at beholderen ikke er egnet for induksjon. Kontroller at beholderen er kompatibel (magnet i bunnen) og at den er plassert riktig på sonen. Hvis problemet vedvarer, bruk en beholder med passende diameter.

Hvordan aktivere barnesikringen?

Slå på toppen med ⏻ uten å velge koketrinn. Trykk på -tasten i 4 sekunder. L vises. Slå av toppen. For å deaktivere, gjenta operasjonen.

Hvordan rengjøre glasskeramisk overflate?

Rengjør etter hver bruk med en fuktig klut og et ikke-slipende rengjøringsmiddel. For gjenstridige rester (smeltet plast, sukker), bruk en spesialskrape med bladet i vinkel. Fjern kalkavleiringer med fortynnet eddik.

Hva gjør jeg ved feil 'E' med et tall?

En feil E + tall indikerer en funksjonsfeil. Slå av toppen og vent 30 sekunder før du slår den på igjen. Hvis feilen vedvarer, koble fra apparatet i 30 sekunder. Hvis problemet fortsetter, kontakt kundeservice.

Hvordan stille inn tidsuret?

Velg kokesonen ved å trykke på ⚙ til indikatoren blinker. Bruk + for å stille inn tid (00-99 min). Nedtellingen starter. For å se gjenværende tid, trykk på ⚙ for sonen. For å stoppe, trykk på -.

Hvorfor slår koketoppen seg automatisk av?

Funksjonen Automatisk avstenging slår av toppen hvis ingen sone er i bruk over en viss tid (f.eks. 10 sek uten innstilling), hvis kontrollpanelet er tildekket, eller hvis temperaturen blir for høy. Se tidsoversikten i bruksanvisningen.

Hvilke typer beholdere skal brukes til induksjon?

Bruk beholdere med magnetisk bunn: støpejern, emaljert stål, rustfritt stål eller flerlagsbunn. Unngå aluminium, kobber, glass, keramikk. Kontroller at en magnet fester seg til bunnen.

Hvordan koble koketoppen til en Hob²Hood-hette?

Forsikre deg om at hetten er kompatibel (symbol Hob²Hood). Aktiver funksjonen på toppen ved å trykke på ⬜ etter at den er slått på. Viftehastigheten justeres automatisk. Du kan også justere manuelt via ⬜-tasten.

BRUKSANVISNING I64AV423FB ELECTROLUX

2.4 Vedligeholdelse og rengøring

N Blå og blå Blå og blå N

L Sort og brun Sort L1

Brun L2

3.4 Montering

Kontrollampen kan også vises:

Se under "Tekniske data".

7.5 Eksempler på anvendelse

1.1 Öryggi barna og viðkvæmra einstaklinga

L Svartur og brúnn Svartur L1

Brúnn L2

3.4 Samsetning

6.2 Sjálfvirk slokknun

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.aeg.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 183
2. SIKKERHETSANVISNINGER....185
3. MONTERING.... 187
4. PRODUKTBESKRIVELSE....190
5. F∅R F∅RSTE GANGS BRUK.... 191
6. DAGLIG BRUK....192
7. RÅD OG TIPS....197
8. STELL OG RENGJ∅RING....200
9. FEILS∅KING....200
10. TEKNISKE DATA....202
11. ENERGIEFFEKTIV 203
12. BESKYTTELSE AV MILJ∅ET....203

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

- Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.
• Hvis produktet har en barnesikring, bør den aktiveres.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivåer for husholdningsrom.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene.
• ADVARSEL: Matlaging uten tilsyn på en platetopp med fett eller olje kan være farlig og kan resultere i brann.
• Røyk er en indikasjon på overoppheting. Bruk aldri vann til å slukke matlagingsbrann. Slå av produktet og dekk flammene med for eksempel et brannteppe eller lokk.
• ADVARSEL: Produktet må ikke tilføres strøm gjennom en ekstern bryterenhet, for eksempel en tidsbryter, eller koples til en krets som regelmessig slås av og på av en annen elektrisk enhet.
• FORSIKTIG: Tilberedningsprosessen må overvåkes (selv de automatiske tilberedningsfunksjonene). En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeflatene.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på platetopp – de kan bli varme.

• Bruk ikke produktet før du installerer det i en innebygget enhet.

• Ikke bruk damprengjøring til å rengjøre produktet.
• Etter bruk slår du av platetopp med kontrollenheten og du skal ikke stole på kokekarsensoren.
• Hvis den glasskeramiske overflaten er sprukket, skal produktet slås av og kontakten tas ut. Hvis produktet er koblet til strømnettet direkte ved hjelp av sikringsboksen, fjerner du sikringen for å koble fra apparatet fra strømforsyningen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.
• ADVARSEL: Bruk bare platetoppbeskyttelser som produsenten av kokeapparatet enten har utviklet selv eller angitt som egnet for bruk i apparatets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i apparatet. Bruk av feil beskyttelser kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Dekk avskårne overflater i kabinettet med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.

• Beskytt apparatets bunn mot damp og fuktighet.
• Monter ikke apparatet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra apparatet når dører eller vinduer er åpne.
• Hvert produkt har kjølevifter på undersiden.
• Hvis produktet er installert over en skuff:
  – Ikke lagre små papirdeler eller ark som kan trekkes inn, siden de kan skade kjøleviftene eller hemme kjølesystemet.
  – Ha en avstand på minimum 2 cm mellom bunnen av produktet og deler som er lagret i skuffen.
• Fjern separatorpaneler installert i skapet under apparatet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

- Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.

- Produktet må jordes.

- Påse at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt), kan gjøre at terminalen blir for varm.

- Bruk riktig hovedstrømkabel.

- Påse at strømkabelen ikke floker seg.

- Påse at støtbeskyttelse er montert.

- Ikke bruk grenuttak eller skjøteledninger.

- Pass på at støpselet (hvis aktuelt) eller strømkabelen ikke blir skadet. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en ødelagt strømkabel.

- Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.

- Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.

- Hvis stikkontakten er løs skal du ikke sette i støpselet.

- Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

- Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.

- Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

- Hvis E3-koden vises på skjermen, må du umiddelbart koble fra platetoppen og

sjekke om den elektriske tilkoblingen og nettspenningen er riktig.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Produktets spesifikasjoner må ikke endres.
• Fjern all emballasje, merking og beskyttelseshinne (hvis aktuelt) før første gangs bruk.
• Pass på at ventilasjonsåpningene ikke er blokkerte.
• Ikke la produktet være uten tilsyn mens det er i drift.
• Slå av konesonene etter hver gang de har vært i bruk.
• Ikke legg bestikk eller grytelokk på konesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Bruk ikke produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du umiddelbart koble det fra strømforsyningen. Dette for å unngå elektrisk støt.
• Personer som bruker en pacemaker, må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.
• Ikke bruk aluminiumsfolie eller andre materialer mellom kokeflaten og kokekaret, med mindre annet er spesifisert av produsenten av dette produktet.
• Bruk kun tilbehør anbefalt for dette produktet av produsenten.

ADVARSEL!

Fare for brann og eksplosjon.

• Oppvarming av fett og olje kan frigjøre brennbare damp. Hold flammer eller oppvarmede gjenstander unna fett og oljer när du tilbereder mat med dem.

- Dampen som svært varm olje slipper ut, kan forårsake selvantennelse.

• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet.

ADVARSEL!

2.4 Pleie og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå apparatet av og la det avkjøle før rengjøring.
• Bruk ikke vannspray og damp for å rengjøre produktet.

- Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Ikke bruk abrasive produkter, skurende rengjøringssvamper, løsemidler eller metallgjenstander, med mindre annet er spesifisert.

2.5 Tjenester

• Kontakt det autoriserte servicesenteret for å reparere apparatet. Bruk kun originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

• Kontakt lokalmyndighetene dine for informasjon om hvordan du kaster apparatet.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Før monteringen

Før du monterer koketoppen skriv ned informasjonen nedenfor fra typeskiltet. Typeplaten er plassert nederst i komfyrtoppen.

Serienummer ....

3.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

Ikke koble til kabelen uten kabelendehylse.

Enkelfaset tilkobling

1. Fjern ledningsendehylsen fra svarte og brune ledninger.
2. Fjern en isolering av de brune og svarte kabelendene.
3. Flett sammen de svarte og brune kabelendene.
4. Bruk en ny ledningsendehylse på den felles kabelenden (spesialverktøy kreves).

Kabeltverrsnitt 2 x 1,5 mm²

Enkelfaset tilkobling: 220 - 240 V\~ Tofaset tilkobling: 400 V 2 \~ N

Grønn – gul Grønn – gul

N Blå og blå Blå og blå N

L Svart og brun Svart L1

Brun L2

3.4 Sammenstilling

Hvis du installerer koketoppen under en avtrekksvifte, gå gjennom monteringsinstruksjonene for å finne minimumsavstanden mellom apparatene.

Finn videoopplæring "Slik installerer du din AEG induksjonstopp - toppmontering" ved å skrive inn hele navnet som er vist i illustrasjonen nedenfor.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

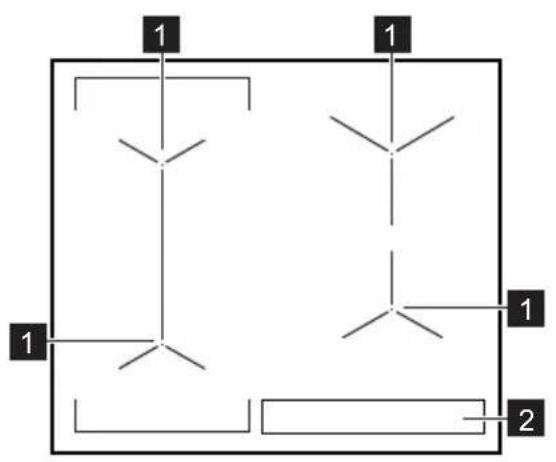

4.1 Oversikt over matlagingsoverflaten

1 Induksjonskokesone
2 Betjeningspanel

i

Se «Teknisk data» for detaljert informasjon om størrelsene på kokesonene.

4.2 Kontrollpanel oversikt

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

Sensorfelt Funksjon Beskrivelse
1	➊	På / Av Slå platetoppen av og på.
2		Sperre / Barnesikring Låse / låse opp betjeningspanelet.
3		SenseBoil® Aktiverer og deaktiverer funksjonen.Indikatorene over symbolet viser framdriften til funksjonen.
4		Bridge Aktiverer og deaktiverer funksjonen.
5	- Effekttrinndisplay For å vise effekttrinnet.
6	- Tidsindikatorer for kokesoner	Viser hvilken sone tiden er innstilt for.
7	- Tidsurdisplay	Vise tiden i minutter.
8		Hob ^2 Hood Aktivere og deaktivere den manuelle modusen til funksjonen.
9		- Velge kokesone.
10	+/-	- ∅ke eller redusere tiden.
11	P	PowerBoost Aktivere funksjonen.
12	- Betjeningslinje Stille inn en varmeinnstilling.

4.3 Effekttrinndisplayer

Display Beskrivelse
0	Konesonen er slått av.
1 - 14	Konesonen er i bruk.
u	SenseBoil® er aktivert.
A	Automatisk oppvarming er aktivert.
P	PowerBoost er aktivert.
E + tall	Det har oppstått en feil.
= / ☑ ☐	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.
L	Sperre / Barnesikring er aktivert.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkopling er aktivert.

5. F∅R F∅RSTE GANGS BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Strømbegrensning

Opprinnelig er platetoppen på sitt høyeste mulige effektnivå.

For å redusere eller øke effektnivået:

1. Deaktiver platetoppen.

2. Berør Ⓑ sekunder. Displayet slås på og av.

3. Trykk på 18 sekunder. eller 61 tennes.
4. Trykk på . Ⓟ72 tennes.
5. Berør / på timeren for å stille inn effektnivået.

Effektnivåer

Se i kapittelet "Tekniske data".

• P 72 — 7200 W

• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W

FORSIKTIG!

Sørg for at den valgte effekten passer med sikringene i sikringsskapet ditt.

ADVARSEL!

Hvis du velger et av de laveste effektnivåene, kan det være at SenseBoil®-funksjonen ikke virker. Se tabellen nedenfor.

√ - funksjonen virker, ✗ funksjonen virker ikke.

Effektnivå-er	Sone
	Venstre fremme	Venstre bak	Høyre fremme	Høyre bak
	210 mm	210 mm	145 mm	180 mm

1) Ikke bruk mer enn 3,5 l med vann.

6. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Slå på og av

Berør ⓚ1 sekund for å aktivere eller deaktivere platetoppen.

6.2 Automatisk utkopling

Funksjonen deaktiverer platetoppen automatisk hvis:

• alle kokesonene er deaktivert,
• du stiller ikke inn oppvarmingsinnstillingen etter at du har aktivert platetoppen,
• du söler noe eller setter noe på kontrollpanelet i mer enn 10 sekunder (en panne, klut, etc.). Et lydsignal høres, deretter slås platetoppen av. Fjern

gjenstanden eller rengjør betjeningspanelet.

• komfyrtoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). La kokesonen avkjøles før du bruker platetoppen igjen.
• du bruker feil kokekar. Symbolet tennes, og kokesonen deaktiveres automatisk etter 2 minutter.
• du ikke deaktiverer en kokesone eller endrer varmeinnstillingen. Etter en liten stund kommer på og platetoppen deaktiveres.

Forholdet mellom oppvarmingsinnstillingen og tiden som platetoppen deaktiveres etter:

Varmeinnstilling Platetoppen deaktiveres etter

1 - 36 t

4 - 75 t

8 - 94 t

10 - 14 1.5 t

6.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

6.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

☐ / ☐ Så lenge indikatoren er på, er det fare for forbrenning grunnet restvarme.

Induksjonskokesonene skaper den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken varmes opp av varmen fra kokekaret.

Indikatorene vises når en matlagingssone er varm. De viser nivået av restvarme for matlagingssonene du bruker for øyeblikket:

• fortsette tilberedningen,
• hold varm,
• restvarme.

Indikatoren kan også vises:

6.5 Slik bruker du kokesonene

Sett kokekaret på midten av den valgte sonen. Induksjonskokesonene tilpasser seg størrelsen av kokekarets bunn automatisk.

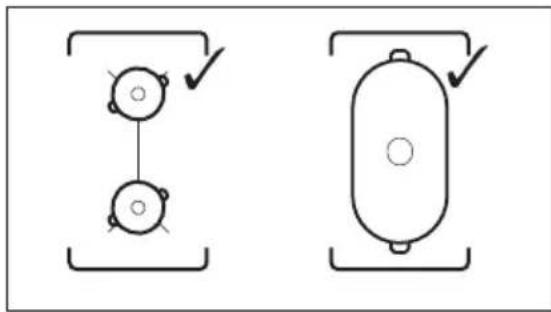

Du kan bruke store kokekar satt på to kokesoner samtidig. Kokekaret må dekke midten av begge sonene, men ikke gå utover områ demarkeringen. Hvis kokekaret er plassert mellom de to sentrene, vil ikke Bridge-funksjonen aktiveres.

Funksjonen er aktivert når kasserollen dekker midten av de to sonene. For mer informasjon om riktig plassering av kokekar, se «Bruke kokesonene». Funksjonen fungerer ikke mens SenseBoil® er i bruk.

Denne funksjonen forbinder de to venstre sonene slik at de fungerer som én.

Først stiller du inn effekttrinnet til en av sonene på venstre side.

For å aktivere funksjonen: berør 1). Berør én av kontrollsensorene for å stille inn eller endre effekttrinnet.

For å deaktivere funksjonen: berør ■] Sonene fungerer uavhengig av hverandre.

6.7 Automatisk oppvarming

Bruk funksjonen for å få et ønsket effekttrinn i en kort tid. Når funksjonen er på, fungerer sonen på den høyeste varmeinnstillingen i begynnelsen og fortsetter deretter å være på ønsket varme videre.

For å aktivere funksjonen må sonen være kald.

For å aktivere funksjonen for en sone, berør (så vi den tennes). Berør straks en ønsket effektinnstilling. Etter 3 sekunder tennes.

For å deaktivere funksjonen: endre effektinnstillingen.

6.8 PowerBoost

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se i kapittelet "Tekniske data".

Aktivere funksjonen for en kokesone: berør P tennes.

For å deaktivere funksjonen: endre effekttrinn.

6.9 SenseBoil®

Funksjonen justerer automatisk temperaturen på vannet slik at det ikke koker over när kokepunktet er oppnådd.

Hvis det er noe restvarme ( / =) igjen i kokesonen du ønsker å benytte, gis et lydsignal og funksjonen starter ikk opp.

1. Berør betjeningslinjen for enhver tilgjengelig kokesone som du ønsker å starte funksjonen (mellom effekttrinnene 1-14).

Funksjonen starter.

Dersom du ikke velger noen kokesone innen 5 sekunder, aktiveres ikke funksjonen.

Straks funksjonen starter tennes indikatorene over 1-2 symbolot én etter én inntil vannet när kokepunktet.

Hvis alle kokesonene er allerede er i bruk, eller det er noe restvarme igjen i alle, høres et lydsignal, indikatorene over

blinker og funksjonen starter ikke.

For å deaktivere funksjonen (funksjonen deaktiveres og varmeinnstillingen går ned til 0) eller du kan berøre betjeningslinjen og justere varmeeffekten manuelt.

6.10 Timer

Du kan bruke denne funksjonen for å angi lengden på en enkel tilberedningsøkt.

Angi først varmeinnstilling for kokesonen, og velg deretter funksjonen.

For å angi kokesonen: berører du gjentatte ganger til indikatoren for en kokesone vises.

For å aktivere funksjonen: berører du på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen begynner å blinke, har nedtellingen startet.

For å vise gjenværende tid: berører du for å angi kokesone. Indikatoren for konesonen begynner å blinke. Displayet viser gjenværende tid.

For å vise gjenværende tid: berører du for å angi kokesone. Berør eller . —

For å deaktivere funksjonen: berører du for å angi kokesonen og berører deretter — Den gjenværende tiden telles ned til 00. Indikatoren for kokesonen forsvinner.

i

For å stoppe lyden: berører du ⏻

- CountUp Timer

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

For å angi kokesonen: berører du gjentatte ganger til indikatoren for en kokesone vises.

For å aktivere denne funksjonen; berører du på tidsuret. vises. Opptellingen starter når indikatoren for kokesonen begynner å blinke. Displayet veksler mellom UP og tiden som telles opp (minutter).

For å se hvor lenge kokesonen er slått på: berører du for å angi kokesonen. Indikatoren for kokesonen begynner å blinke. Den viser hvor lenge sonen er i bruk.

For å deaktivere funksjonen: berører du ⏻ og deretter eller . Indikatoren for kokesonen forsvinner.

• Varselur

Du kan bruke denne funksjonen når koketoppen er på og kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser

For å aktivere funksjonen: beører du og berører deretter eller på tidsuret for å angi tiden. Når tiden er over, høres et signal og 00 blinker.

For å stoppe lyden: berører du ⏻

i

Funksjonen har ingen effekt på bruken av kokesonene.

6.11 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør 🔒. Det tidligere effekttrinnet aktiveres.

i

Når du slår av platetoppen, deaktiveres også denne funksjonen.

6.12 Barnesikring

Denne funksjonen forhindrer at platetoppen blir slått på utilsiktet.

For å aktivere funksjonen: aktiver platetoppen med ①Ikke velg en varmeinnstilling. Trykk på ②4 sekunder. Indikatoren tennes. Deaktiver platetoppen med ①

For å deaktivere funksjonen: aktiver platetoppen med ①kke velg en varmeinnstilling. Trykk på ②4 sekunder. ③tennes. Deaktiver platetoppen med ④

For å overstyre funksjonen for kun én tilberedningstid: Aktiver platetoppen med ①. ④ndikatoren tennes. Trykk på i ④ sekunder. Still inn varmeinnstillingen innen 10 sekunder. Du kan betjene platetoppen. Når du deaktiverer komfyrtoppen med ① blir funksjonen aktivert på nytt.

6.13 OffSound Control (Slå lydsignalene på og av)

Slå av komfyrtoppen. Berør 3 sekunder. Displayet slås på og så av. Berør 3 sekunder. Beller tennes. Berør på tidsuret for å velge én av følgende:

- lydene er avslått

- tydene er på For å bekrefte valget, vent til komfyrtoppen slår seg av automatisk.

Når funksjonen er satt til to kan du kun høre lydene när:

• du berører ①
  • Varselur kommer ned
• Timer med nedtelling kommer ned
• du setter noe på betjeningspanelet.

6.14 Effektstyring

Hvis flere soner er aktive og den forbrukte effekten overskrider begrensningen av strømforsyningen, deler denne funksjonen den tilgjengelige effekten mellom alle sonene. Platetoppen kontrollerer varmeinnstillingene for å beskytte sikringene i boligen.

• Sonene er gruppert i henhold til plasseringen og antall faser i platetoppen. Hver fase har en maksimal elektrisk effekt på (3700 W). Hvis platetoppen när grensen for maksimalt tilgjengelig effekt innen én fase, vil effekten til kokesonene automatisk bli redusert.
• Effekttrinnet for den sist valgte sonen er alltid prioritert. Den gjenværende effekten deles mellom de tidligere aktiverte sonene i motsatt rekkefølge av valget.
• Displayet for de reduserte sonene skifter mellom den opprinnelig valgte varmeinnstillingen og den reduserte varmeinnstillingen.
• Vent til displayet slutter å blinke eller reduser effekttrinnet til den valgte sonen. Sonene fortsetter å virke med den reduserte varmeinnstillingen. Juster varmeinnstillingen til sonene manuelt om nødvendig.

Se illustrasjonen for mulige kombinasjoner der effekten kan distribueres mellom sonene.

For de fleste ventilatorer er fjernkontrollsystemet deaktivert som standard. Aktiver den før du bruker funksjonen. Se ventilatorhåndboken for mer informasjon.

Bruke funksjonen automatisk

For å bruke funksjonen må du automatisk stille automatisk modus til H1 - H6. Platetoppen er stilt inn på H5 som standard. Ventilatoren reagerer hver gang du bruker kokeplaten. Platetoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatiske moduser

Automa-tisk lys		Koking1)	Steking2)
Modus H0 Av Av Av
Modus H1 På Av Av
Modus H23)	På Viftehastig-het 1		Viftehastig-het 1
Modus H3 På Av Viftehastig-het 1

1) Platetoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
2) Platetoppen oppdager stekeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.
3) Modusen aktiverer viften og lyset og baserer seg ikke på temperaturen.

Endre automatisk modus

1. Deaktiver koketoppen.
2. Trykk og hold inne i 3 sekunder. Displayet slås på og av.
3. Trykk og hold inne i 3 sekunder.
4. Trykk noen ganger til tennes.
5. Trykk på tidsuret for å velge automatisk modus.

i

For å betjene ventilatoren direkte på ventilatorpanelet, deaktiver funksjonens automatmodus.

i

Når du avslutter tilberedningen og deaktiverer platetoppen, kan viften i ventilatorhetten fortsatt være aktiv i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktivere viften de neste 30 sekundene.

Du kan også bruke funksjonen manuelt. For å gjøre dette trykker du på 📄 når platetoppen er aktiv. Dette deaktiverer automatisk drift av funksjonen og lar deg endre viftehastigheten manuelt. Når du trykker på 📄 øker du viftens hastighet med én. Når du når et intensivnivå og trykker på 📄 igjen, stiller du viftens hastighet til 0. Dette deaktiverer viften i ventilatorhetten. Trykk 📄 for å starte viften igjen med hastighet 1.

i

For å aktivere en automatisk bruk av funksjonen, deaktiver kokeplaten og deretter aktiver kokeplaten.

Aktivere lampen

Du kan stille inn platetoppen for å aktivere lyset automatisk når du slår den på. For å gjøre dette må du stille automatisk modus til H1 – H6.

i

Lyset på ventilatoren deaktiveres 2 minutter etter at platetoppen er slått av.

7. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Kokekar

i

For induksjonssonene gir et sterkt elektromagnetisk felt varme i kokekaret veldig raskt.

Bruk induksjonskokesonene med egnede kokekar.

• Kokekarets bunn må være så tykk og flat som mulig.
• Sørg for at pannebaser er rene og tørre før du setter dem på den keramiske komfyrtoppens overflate.
• For å unngå riper må du ikke skyve eller gni gryten over det keramiske glasset.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskomfyrtopp, hvis:

• vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Kokekarenes mål

• Induksjonskokesonene tilpasser seg automatisk til størrelsen av kokekarets bunn.
• Konesonens effektivitet er relatert til diameteren på kokekaret. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.
• Av sikkerhetsgrunner og optimale tilberedningsresultater må du ikke bruke kokekar som er større enn angitt i «Spesifikasjoner for kokesoner». Unngå å holde kokekar nær betjeningspanelet under tilberedningen. Dette kan påvirke funksjonens funksjon eller ved utilsiktet å aktivere komfyrtoppfunksjonene.

Se «Tekniske data».

7.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).

• plystrelyder: du bruker en kokesone på et høyt effekttrinn, og kokekaret består av forskjellige materialer (en sandwichkonstruksjon).

• summing: du bruker et høyt effekttrinn.

• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går.

Lydene er normale og betyr ikke noen funksjonsfeil.

7.3 Tips og råd for SenseBoil®

Funksjonen fungerer best for koking av vann og tilberedning av poteter.

Den fungerer ikke med støpejern og teflonpanner, f.eks. med keramisk belegg. Emailjerte stålkjeler anbefales for å oppnå best resultat når du koker poteter.

Kontroller om kokekaret du velger er egnet for SenseBoil® ved å overvåke den første kokeøkten.

For effektiv bruk av SenseBoil® følg rådene nedenfor:

• Fyll mellom halvparten til tre fjerdedeler av kjelen med kaldt vann fra springen og la 4 cm fra kanten være fri. Ikke bruk mindre enn 1 liter eller mer enn 5 liter vann. Påse at vannets totale vekt (eller vekten av vannet og potetene) er mellom 1 og 5 kg.
• Hvis du vil koke poteter, må du sørge for at de er helt dekket med vann, men husk å la minst en fjerdedel av kjelen være fri.
• For best resultat bør du bare koke hele, uskrelte og middels store poteter.
• Påse at du ikke har for mange poteter sammen.
• Unngå å generere eksterne vibrasjoner (f.eks. ved å bruke en blender eller plassere en mobiltelefon ved siden av apparatet) mens funksjonen kjører.
• ∅nsker du å bruke salt tilfører du saltet etter at vannet har nädd kokepunktet.
• Funksjonen virker kanskje ikke korrekt for vannkokere og espressokanner.

7.4 Öko Timer (∅ko-timer)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i brukstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

7.5 Eksempler på tilberedningsmåter

Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels

varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn Brukes til: Tid (min) Tips
1 Holde ferdig tilberedt mat varm. etter be-	Sett et lokk på kokekaret.hov
1 – 3 Hollandaisesaus, smelt: smør, sjokola-de, gelatin.	5 – 25 Bland innimellom.
1 – 3 Størkning: luftige omeletter, egge-stand.	10 – 40 Tilberedes med lokk.
3 – 5 Svell ris og melkeretter, varm ferdigret-ter.	25 – 50 Tilsett minimum to ganger så mye væ-ske som ris, melkeretter må røres i un-der hele prosedyren.
5 – 7 Dampkoke grønnsaker, fisk, kjøtt. 20 – 45 Tilsett et par spiseskjeer væske.
7 – 9 Dampkoking av poteter. 20 – 60 Bruk maks 1⁄4 l vann for 750 g poteter.
7 – 9 Koking av større matvaremengder, gry-teretter og supper.	60 – 150 Opptil 3 liter væske pluss ingredien-ser.
9 – 12 Varsom steking: filet, cordon bleu avkalv, koteletter, koketter, pølser, lever,sausejevning, egg, pannekaker, smul-tringer.	etter behov Snu etter halve steketiden.
12 – 13 Steking, reven potetgrateng, hoftestyk-ker, steker.	5 – 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.
P Kok store mengder vann. PowerBoost er aktivert.

7.6 Råd og tips for Hob²Hood

Når du bruker platetoppen med funksjonen:

• Beskytt ventilatorpanelet mot direkte sollys.
• Ventilatorpanelet må ikke belyses med halogenspotter.
• Ikke dekk til betjeningspanelet på platetoppen.
• Ikke avbryt signalet mellom platetoppen og ventilatoren (f.eks. med hånden, et kokekarhåndtak eller en stor gryte). Se bildet.

Ventilatoren som er avbildet nedenfor er kun til illustrasjonsformål.

Kjøkkenventilatorer med Hob ^2 Hood-funksjon

Se forbrukernettstedet vårt for å finne hele spekteret av kjøkkenventilatorer som virker med denne funksjonen. AEG kjøkkenventilatorer som virker med denne funksjonen må ha symbolet

8. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

8.1 Generell informasjon

• Rengjør koketoppen etter hver bruk.
• Bruk kokekar med ren base.
• Riper eller mørke flekker på overflaten påvirker ikke bruken av koketoppen.
• Bruk et spesialrengjøringsprodukt for overflaten på komfyrtoppen.
• Bruk en spesialskrape for glasset.

8.2 Rengjøring av platetoppen

- Fjern umiddelbart: Smeltet plast, plastfolie, sukker og mat som inneholder

sukker, ellers kan restene forårsake skade på platetoppen. Vær varsom slik at du unngår forbrenninger. Bruk en spesiell koketoppskrape på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

• Etter at koketoppen er tilstrekkelig avkjølt fjernes: kalkringer, vannringer, fettflekker, blanke metalliske misfarginger. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk av koketoppen med en myk klut etter rengjøring.

- Fjerne skinnende metallisk misfarging: Bruk en oppløsning av vann og eddik og rengjør glassflaten med en fuktig klut.

9. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

9.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene platetoppen.	Platetoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om platetoppen er riktig koblet til strømforsyningen.
Sikringen har gått. Kontroller om sikringen er årsaken tilfunksjonssvikten. Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Du har ikke angitt varmeinnstilling innen 10 sekunder.		Slå på platetoppen igjen og still inn varmen innen det har gått 10 sekunder.
Du berørte to eller flere sensorfelt samtidig.		Berør bare ett sensorfelt.
Det er vann eller fettsprut på betjeningspanelet.		Rengjør betjeningspanelet.
Du kan høre en konstant pipelyd. Den elektriske tilkoblingen er feil. Koble platetoppen fra strømforsyningen. Be en kvalifisert elektriker for å kontrollere monteringen.
Et lydsignal høres, deretter slås platetoppen av.Et lydsignal høres når platetoppen slår seg av.	Du har satt noe på ett eller flere sen-sorfelt.	Fjern gjenstanden fra sensorfeltene.
Platetoppen deaktiveres.	Du har satt noe på sensorfeltet ➊	Fjern gjenstanden fra sensorfeltet.
Restvarmeindikatoren vises ikke. Sonen er ikke varm fordi den var ba-re i bruk en kort stund eller sensoren er skadet.		Kontakt servicesenteret dersom sonen fortsatt er varm i lang tid.
Du bruker en veldig stor gryte somblokkerer signalet.		Bruk en mindre gryte, endre kokesone eller bruk ventilatoren manuelt.
Automatisk oppvarming starter ik-ke.	Det høyeste effekttrinnet er valgt. Det høyeste effekttrinnet har samme effekt som funksjonen.
Sonen er varm. La sonen bli tilstrekkelig kald.
Effekttrinnet endres mellom to trinn.	Effektstyring er aktivert. Se «Daglig bruk».
Betjeningspanelet blir varmt å ta på.	Kokekaret er for stort eller du plas-serer det for nær betjeningspanelet.	Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lyd når du berø-rer panelsensorfeltene.	Lydene deaktiveres. Slå lydsignaler på. Se «Daglig bruk».
L tennes.	Barnesikring eller Sperre er aktivert. Se «Daglig bruk».
F tennes.	Det er ikke noe kokekar på sonen. Sett kokekaret på kokesonen.
Du bruker feil kokekar. Bruk kokekar som er egnet for induk-sjonsplatetopper. Se «Råd og tips».
Diameteren på kokekarets bunn erfor liten til sonen.		Bruk kokekar med riktige dimensjoner.Se «Tekniske data».
F og Vises vekselvis.	Effekten er for lav på grunn av ueg-net kokekar eller en tom kasserolle.	Brukt riktig type kokekar. Se «Råd og tips» og «Tekniske data».Ikke aktiver noen soner med en tom kasserolle.
F og Vises vekselvis.	Kasserollen er tom eller inneholder annen væske enn vann, f.eks. olje.	Unngå å bruke funksjonen med andre væsker enn vann.
F og Vises vekselvis.	Det er for mye eller for lite vann i kasserollen.Du kokte annen mat enn vann og poteter. Kokepunktet ble flyttet i tid og SenseBoil® kunne ikke takle endringen.	Kok kun vann og poteter med Sense-Boil®. Se «Råd og tips».
Du hører en pipelyd, indikatorene over tlinker og SenseBoil® starter ikke.	Ingen av konesonene er klare til bruk med SenseBoil®. Det er noe restvarme på konesonene du ønsker å velge eller de er fremdeles i bruk.	Avslutt dine tidligere matlagingsaktiviteter og velg en ledig kokesone uten restvarme.
og et tall tennes.	Det er en feil på platetoppen. Deaktiver platetoppen og aktiver den igjen etter 30 sekunder. Hvis lyser igjen, kobler du platetoppen fra strømforsyningen. Aktiver platetoppen igjen etter 30 sekunder. Hvis problemet fortsetter, må du snakke med et autorisert servicesenter.

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter. Oppgi opplysningene på typeskiltet. Oppgi også den tresifrede bokstavkoden for glasskeramikken (den er i hjørnet av glassflaten) og feilmeldingen som

vises. Sørg for at du har brukt koketoppen på riktig måte. Hvis ikke, må du selv betale for service fra serviceteknikeren eller forhandleren, også i garantitiden. Informasjonen om garantitiden og autoriserte servicesentre er oppført i garantiheftet.

10. TEKNISKE DATA

10.1 Typeskilt

Modell I64AV423FB PNC 949 597 991 00

Type 61 B4A 01 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz

Induksjon 7.2 kW Laget i: Tyskland

Serienr. 7.2 kW

AEG

10.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt(maks effekttrinn)[W]	PowerBoost [W]	PowerBoost maksimal varig-het [min]	Diameter på ko- kekar [mm]
Venstre fremme 2300 3200 10 125 - 210
Venstre bak 2300 3200 10 125 - 210
Høyre fremme 1400 2500 4	125 - 145
Høyre bak 1800 2800 10 145 - 180

Effekten for kokesonene kan variere noe sammenliknet med informasjonen i tabellen. Det endres iht. kokekarets materiale og størrelse.

For optimale matlagingsresultater, bruk ikke kokekar større enn angitt i tabellen.

11. ENERGIEFFEKTIV

11.1 Produktinformasjon

Modellidentifikasjon I64AV423FB
Platetopp Integrert platetopp
Antall soner 4
Oppvarmingsteknologi Induksjon
Diameter på sirkulære soner (∅) Venstre fremme		21.0 cm
	Venstre bak	21.0 cm
	Høyre fremme	14.5 cm
	Høyre bak	18.0 cm
Energiforbruk per sone (EC electric cooking) Venstre fremme		178.4 Wt/kg
	Venstre bak	178.4 Wt/kg
	Høyre fremme	183.2 Wt/kg
	Høyre bak	184.9 Wt/kg
Energiforbruk for platetopp (EC electric hob) 181.2 Wt/kg

IEC / EN 60350-2 - Elektriske husholdningsapparater for matlaging – del 2: Platetopp – Metoder for måling av ytelse.

Energimålinger som refererer til tilberedningsområder identifiseres av markeringene på de respektive sonene.

11.2 Energisparende

Du kan spare energi under vanlig matlaging hvis du følger tipsene nedenfor.

• Når du varmer opp vann, bruk kun den mengden du trenger.
• Sett alltid lokket på kokekaret hvis det er mulig.
• Plasser kokekaret i senter av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

12. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 🚙️Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet 📀 sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
