Tipo de producto	Placa de inducción empotrable
Marca	Electrolux
Modelo	I64AV423FB
Número de zonas de cocción	4
Tecnología de calentamiento	Inducción
Material de la superficie	Vitrocerámica
Tipo de control	Teclas táctiles
Alimentación eléctrica	220-240 V / 400 V 2N, 50/60 Hz
Potencia total	7,2 kW (7200 W)
Potencia máxima por zona (PowerBoost)	Delantero izquierdo: 3200 W, Trasero izquierdo: 3200 W, Delantero derecho: 2500 W, Trasero derecho: 2800 W
Diámetro de las zonas de cocción	Delantero izquierdo: 21 cm, Trasero izquierdo: 21 cm, Delantero derecho: 14.5 cm, Trasero derecho: 18 cm
Funciones especiales	PowerBoost, SenseBoil®, Bridge, Hob²Hood, Subida automática de temperatura
Temporizador	Sí (reloj de arena, CountUp Timer, temporizador)
Seguridad	Bloqueo de seguridad para niños, Teclas de bloqueo, Apagado automático, Indicador de calor residual OptiHeat Control
Gestión de la alimentación	Sí (distribución automática de la potencia)
Señal sonora	Ajustable (OffSound Control)
Mantenimiento y limpieza	Limpieza con paño húmedo y detergente no abrasivo; uso de un raspador especial para residuos difíciles
Consumo de energía	181,2 Wh/kg (según norma IEC/EN 60350-2)
Conexión eléctrica	Monofásica o bifásica según configuración

Preguntas frecuentes - I64AV423FB ELECTROLUX

¿Cómo encender y apagar la placa de cocción?

Para encender, pulse la tecla ⏻ durante 1 segundo. Para apagar, vuelva a pulsar la misma tecla. Si no se utiliza ninguna zona de cocción, la placa se apaga automáticamente después de un tiempo.

¿Cómo usar la función PowerBoost?

Pulse la tecla P de la zona de cocción deseada. Se muestra una P. La función proporciona potencia máxima durante un tiempo limitado (ej: 10 min para las zonas grandes), luego la zona vuelve al nivel de cocción más alto.

¿Qué hacer si aparece el código 'F' en una zona?

El código F indica que no se detecta ningún recipiente o que el recipiente no es adecuado para inducción. Verifique que el recipiente sea compatible (imán en el fondo) y que esté colocado correctamente sobre la zona. Si el problema persiste, use un recipiente de diámetro adecuado.

¿Cómo activar el bloqueo de seguridad para niños?

Encienda la placa con ⏻ sin seleccionar nivel de cocción. Pulse la tecla durante 4 segundos. Se muestra L. Apague la placa. Para desactivar, repita la operación.

¿Cómo limpiar la superficie vitrocerámica?

Limpie después de cada uso con un paño húmedo y un detergente no abrasivo. Para residuos difíciles (plástico derretido, azúcar), use un raspador especial inclinando la cuchilla. Elimine las manchas de cal con vinagre diluido.

¿Qué hacer en caso de error 'E' con un número?

Un error E + número indica un mal funcionamiento. Apague la placa y espere 30 segundos antes de encenderla de nuevo. Si el error persiste, desconecte el aparato 30 segundos. Si el problema continúa, contacte al servicio postventa.

¿Cómo ajustar el temporizador?

Seleccione la zona de cocción pulsando ⚙ hasta que el indicador parpadee. Use + para ajustar la duración (00-99 min). La cuenta regresiva comienza. Para ver el tiempo restante, pulse ⚙ para la zona. Para detener, pulse -.

¿Por qué se apaga automáticamente la placa de cocción?

La función Apagado automático apaga la placa si no se utiliza ninguna zona durante un tiempo (ej: 10 seg sin ajuste), si el panel está obstruido, o si la temperatura se vuelve demasiado alta. Consulte la tabla de tiempos en el manual.

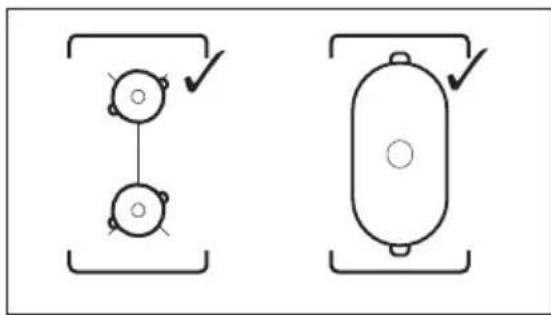

¿Qué tipos de recipientes usar para inducción?

Use recipientes con fondo magnético: hierro fundido, acero esmaltado, acero inoxidable o fondo multicapa. Evite aluminio, cobre, vidrio, cerámica. Verifique que un imán se adhiera al fondo.

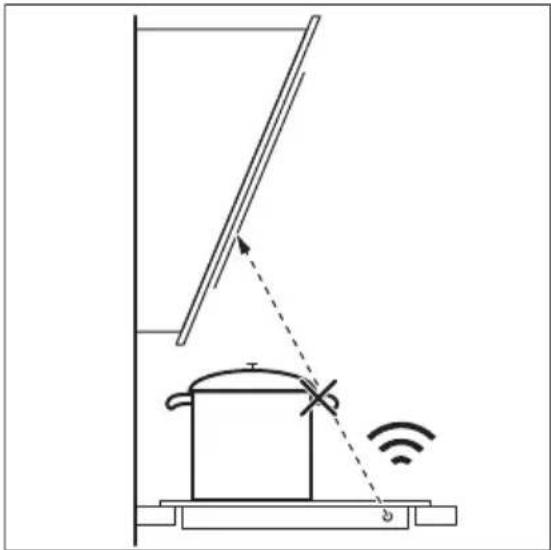

¿Cómo conectar la placa de cocción a una campana Hob²Hood?

Asegúrese de que la campana sea compatible (símbolo Hob²Hood). Active la función en la placa pulsando ⬜ después de encender. La velocidad del ventilador se ajusta automáticamente. También puede ajustar manualmente mediante la tecla ⬜.

MANUAL DE USUARIO I64AV423FB ELECTROLUX

ES Manual de instrucciones | Placa de cocción 227

Número de série ....

3.2 Plaques integrades

3) Aquest mode activa el ventilador i el llum independentment de la temperatura.

Material de la bateria de cuina

2.4 Cuidados e limpeza

Número de série ....

3.2 Placas encastradas

4.3 Indicadores de grau de cozedura

Consulte o capítulo "Dados técnicos".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W

CUIDADO!

Consulte o capítulo "Dados técnicos".

Alterar o modo automático

7.4 Öko Timer (Temporizador Eco)

11.2 Placa economizadora de energía

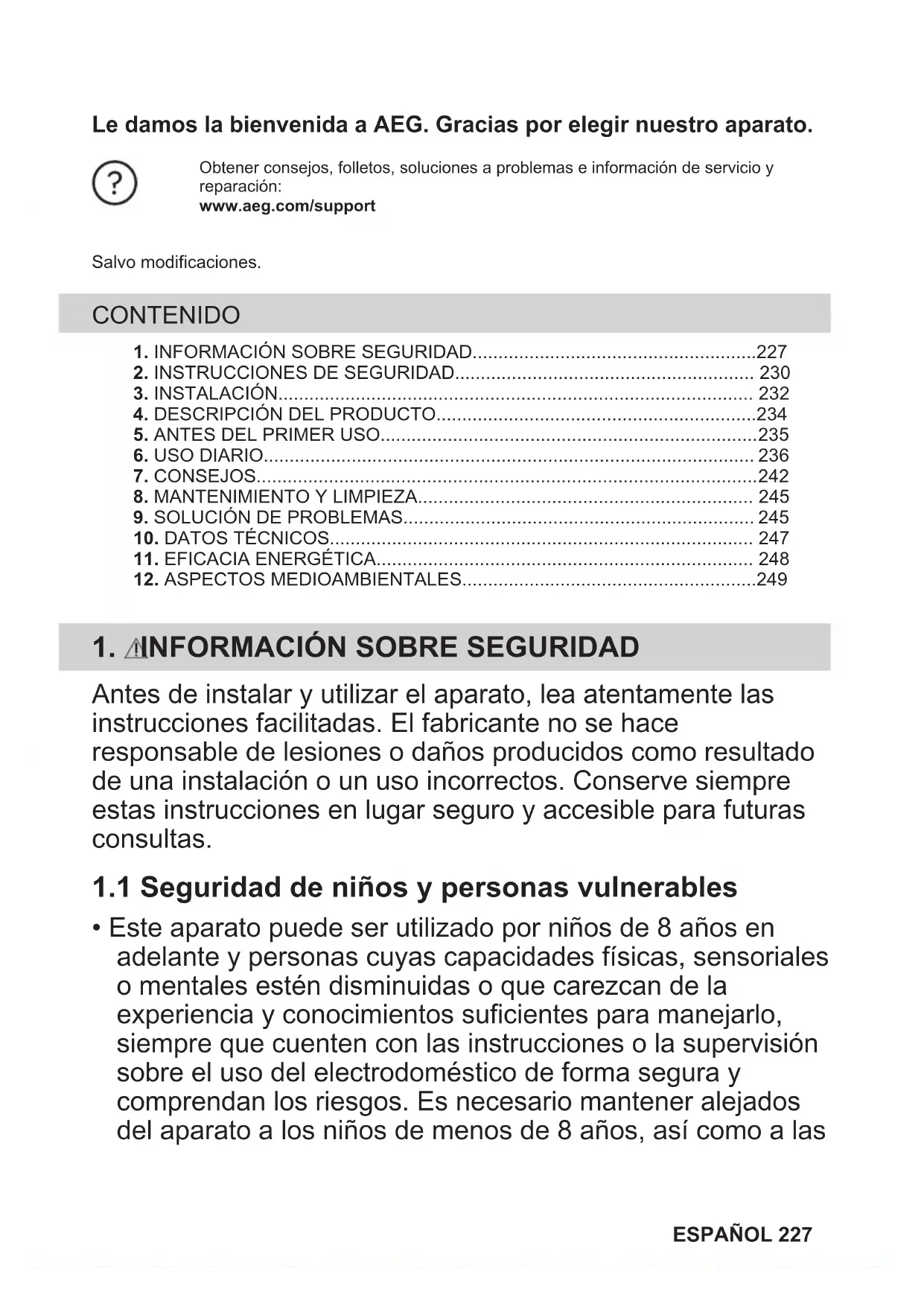

Le damos la bienvenida a AEG. Gracias por elegir nuestro aparato.

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.aeg.com/support

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......227
2. INSTRUCCIONES DE SEGURIDAD.... 230
3. INSTALACIÓN.... 232
4. DESCRIPCIÓN DEL PRODUCTO....234
5. ANTES DEL PRIMER USO....235
6. USO DIARIO....236
7. CONSEJOS....242
8. MANTENIMIENTO Y LIMPIEZA.... 245
9. SOLUCIÓN DE PROBLEMAS.... 245
10. DATOS TÉCNICOS.... 247
11. EFICACIA ENERGÉTICA.... 248
12. ASPECTOS MEDIOAMBIENTALES....249

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• El humo es una indicación de sobrecalentamiento. No utilizar nunca agua para apagar el fuego de cocción. Apagar el aparato y cubrir las llamas del aparato con una manta ignífuga o una tapa.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un

temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.

- PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión (incluso las funciones de cocción automática). El proceso de cocción breve debe ser supervisado permanentemente.

- ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.

- No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.

- No utilice el aparato antes de instalarlo en la estructura empotrada.

- No utilice un limpiador a vapor para limpiar el aparato.

- Tras el uso, apague la resistencia con el mando y no preste atención al detector de tamaño.

- Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.

- ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche.
• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cada aparato tiene ventiladores de refrigeración en la base.
• Si el aparato se instala sobre un cajón:
• No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
• Utilice el cable de alimentación de red correcto.
• No deje que el cable de alimentación eléctrica se enrede.
• Asegúrese de que haya instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Si aparece el código E3 en la pantalla, desconecte inmediatamente la placa de cocción y compruebe si la conexión eléctrica y la tensión de red son las correctas.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• No cambie las especificaciones de este aparato.
• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.
• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.

• Cuando se coloca comida en aceite caliente, puede saltar.

• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario.

• Utilice únicamente en este aparato accesorios recomendados por el fabricante.

ADVERTENCIA!

Riesgo de incendio y explosión.

• Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas.
• El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Riesgo de daños en el aparato.

• No coloque utensilios de cocina calientes sobre el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.
• Los utensilios de cocina de hierro fundidoo que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo
• No utilice agua pulverizada ni vapor para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por

separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

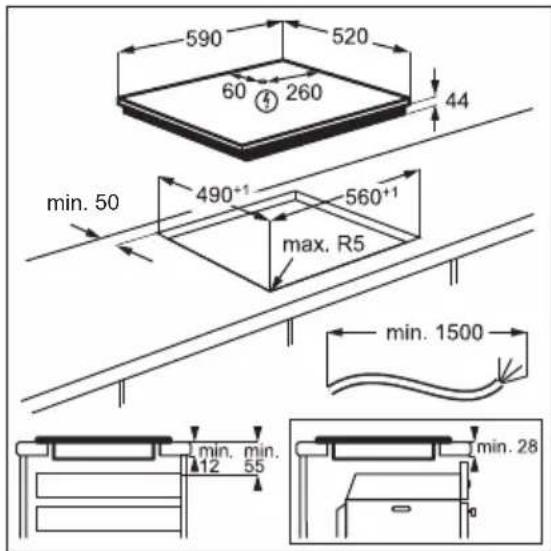

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Cable de conexión

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice un cable tipo: H05V2V2-F

que soporta una temperatura de 90 °C o más. El cable único debe tener un diámetro mínimo de 1,5 mm². Póngase en contacto con el servicio técnico local. El cable de conexión solo debe sustituirlo un electricista cualificado.

ADVERTENCIA!

Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

PRECAUCIÓN!

Las conexiones a través de enchufes de contacto están prohibidos.

PRECAUCIÓN!

No taladrar ni soldar los extremos del cable. Está prohibido.

PRECAUCIÓN!

No conectes el cable sin el manguito del extremo del cable.

Conexión monofásica

1. Retirar el manguito del extremo del cable de los cables negros y marrones.
2. Retirar el aislamiento de los extremos del cable negro y marrón.

3. Combine los extremos del cable negro y marrón.

4. Colocar un nuevo manguito en el extremo del cable común (se necesita una herramienta especial).

Sección transversal del cable 2 x 1,5 mm²

Conexión monofásica: 220 - 240 V\~ Conexión bifásica: 400 V 2 \~ N

Verde - amarillo Verde - amarillo

N Azul y azul Azul y azul N

L Negro y marrón Negro L1

Marrón L2

3.4 Montaje

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción.

Para encontrar el tutorial de vídeo "Cómo instalar la placa de inducción AEG - Instalación en encimera", escriba el nombre completo indicado en el gráfico siguiente.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción
2 Panel de control

i

Para información detallada sobre los tamaños de las zonas de cocción, consulte "Datos técnicos".

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Comentario
1	➊	Encendido / Apagado Para activar y desactivar la placa.
2		Bloqueo / Dispositivo de seguridad para niñosPara bloquear y desbloquear el panel de control.
3		SenseBoil® Para activar y desactivar la función.Los indicadores situados encima del símbolo muestran el avance de la función.
4		Bridge Para activar y desactivar la función.
5	- Indicador del nivel de calor Para mostrar el nivel de calor.
6	- Indicadores de tiempo de las zonas de cocción	Muestra la zona para la que se ha ajustado la hora.
7	- Indicador del temporizador Para mostrar la hora en minutos.
8		Hob ^2 Hood Para activar y desactivar el modo manual de la función.
9		- Para seleccionar una zona de cocción.
10	+/-	- Para aumentar o disminuir el tiempo.
11	P	PowerBoost Para activar la función.
12	- Barra de control Para ajustar la temperatura.

4.3 Indicación de la temperatura en pantalla

Pantalla Descripción
0	La zona de cocción está apagada.
1 - 14	La zona de cocción está en funcionamiento.
u	SenseBoil® está en funcionamiento.
A	Calentamiento automático está en funcionamiento.
P	PowerBoost está en funcionamiento.
E + número	Hay un fallo de funcionamiento.
≡ / ☒ ☐	OptiHeat Control (indicador de calor residual de 3 pasos): seguir cocinando / mantener caliente / calor residual.
L	Bloqueo / Dispositivo de seguridad para niños está en funcionamiento.
F	El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.
-	Desconexión automática está en funcionamiento.

5. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Limitación de potencia

Inicialmente, la placa de cocción se halla al nivel de potencia más alto posible.

Para reducir o aumentar el nivel de potencia:

1. Apague la placa de cocción.
2. Toque durante 3 segundos. La pantalla se encienda y se apaga.
3. Toque durante 3 segundos. o se encienden.
4. Toque . Ⓕ72 se encienden.
5. Toca 7 en el temporizador para ajustar el nivel de potencia.

Niveles de potencia

Consulte el capítulo "Datos técnicos".

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W

PRECAUCIÓN!

Asegúrese de que la potencia seleccionada se adapta a los fusibles de la instalación doméstica.

ADVERTENCIA!

Si selecciona uno de los niveles de potencia más bajos, es posible que la función SenseBoil® no funcione. Consulte la tabla siguiente.

√ - la función actúa, ✗ - la función no actúa.

Niveles de potencia	Zona de cocción
	Partedel. izq.	Partetras. izq.	Partedel.der.	Partetras.der.
	210 mm	210 mm 145mm		180 mm
P 72	√	√	√	√
P 15	×	×	×	×
P 20	×	×	×	×
P 25	×	×	√	×
P 30	√ 1)	√	√	√
P 35	√	√	√	√
P 40	√	√	√	√
P 45	√	√	√	√
P 50	√	√	√	√
P 60	√	√	√	√

1) No utilice más de 3,5 l de agua.

6. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el la placa de cocción.

6.2 Desconexión automática

La función desactiva automáticamente la placa de cocción si:

• todas las zonas de cocción están apagadas,
• no se ajusta el nivel de temperatura después de encender la placa de cocción,
• o se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo,

etc.). Se emite una señal acústica y la placa se apaga. Retirar el objeto o limpiar el panel de control.

• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Dejar enfriar la zona de cocción antes de usar la placa de nuevo.
• utilizas utensilios de cocina inadecuados. El símbolo se enciende y la zona de cocción se desactiva automáticamente después de 2 minutos.
• no desactivaste una zona de cocción ni cambiaste el nivel de temperatura. Al cabo de un tiempo se enciende y la placa se apaga.

La relación entre el ajuste de temperatura y el tiempo tras el cual la placa se desactiva:

Ajuste de temperatu-ra	La placa de cocciónse apaga después de
1 - 36 h
4 - 75 h
8 - 94 h
10 - 141.5 h

6.3 Ajuste de temperatura

Para ajustar o cambiar la temperatura:

Toque la barra de control en el ajuste de temperatura adecuado o desplace el dedo a lo largo de la barra de control hasta llegar al ajuste de temperatura adecuado.

6.4 OptiHeat Control (indicador de calor residual de 3 pasos)

ADVERTENCIA!

7 Mientras se enciende el cador, existe riesgo de quemaduras el calor residual.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.

Los indicadores aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando:

continuar cocinando,

mantener caliente,

calor residual.

También puede aparecer el indicador:

• para las zonas de cocción adyacentes, incluso si no las utiliza,
• cuando se colocan recipientes calientes en la zona de cocción fría,

- cuando la placa está desactivada pero la zona de cocción sigue caliente.

El indicador desaparece cuando la zona de cocción se enfría.

6.5 Uso de las zonas de cocción

Coloque el utensilio de cocina en el centro de la zona seleccionada. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

Puede cocinar con utensilios de cocina grandes sobre dos zonas de cocción al mismo tiempo. El utensilio de cocina debe cubrir los centros de ambas zonas pero no superar las marcas de área. Si el utensilio de cocina está entre las dos zonas, la función Bridge no se activará.

La función se activa cuando el utensilio de cocción cubre los centros de las dos zonas. Para obtener más información sobre la colocación correcta de los utensilios de cocina, consulte "Uso de las zonas de cocción". No funciona si SenseBoil® está activado.

Esta función conecta dos zonas de cocción del lado izquierdo de forma que funcionen como una sola.

Seleccione en primer lugar el nivel de calor de una de las zonas de cocción del lado izquierdo.

Para activar la función: toque Para ajustar o cambiar el nivel de calor, toque uno de los sensores de control.

Para desactivar la función: toque ■]. Las zonas de cocción funcionan de forma independiente.

6.7 Calentamiento automático

Utilice la función para obtener el ajuste de temperatura deseado en menos tiempo. Cuando la función está activada, la zona de cocción opera al principio al valor de temperatura más alto y después continúa con el ajuste de temperatura deseado.

Para activar la función, la zona de cocción debe estar fría.

Para activar la función para una zona de cocción: toque P (se enciende) Toque inmediatamente el ajuste de calor que desee. Después de 3 segundos se enciende

Para desactivar la función: cambie el ajuste de temperatura.

6.8 PowerBoost

Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.

Consulte el capítulo "Datos técnicos".

Para activar la función de una zona de cocción: toque PSe enciende .

Para desactivar la función: cambie el ajuste de calor.

6.9 SenseBoil®

La función ajusta automáticamente la temperatura del agua para que no se derrame cuando alcance el punto de ebullición.

Si hubiera calor residual ( √ / =) ☐ en la zona de cocción que desea utilizar, se emite una señal acústica y la función no se inicia.

1. Toque para activar la placa de cocción.
2. Toque 📋 para activar la función. En las zonas de cocción donde se puede utilizar actualmente la función aparece 📁 parpadeante.
3. Toque la barra de control de cualquier zona de cocción disponible (entre niveles de calor 1-14) para la que quiera iniciar la función.
   La función se inicia. Si no elige ninguna zona de cocción en 5 segundos, la función no se activa.

Una vez puesta en marcha la función, los indicadores situados encima del símbolo 🌐 se encienden uno tras otro hasta que el agua alcanza el punto de ebullición.

Cuando la función detecta el punto de ebullición, la placa de cocción emite una señal acústica y el nivel de calor cambia automáticamente a 8.

Si ya están en uso todas las zonas de cocción o queda calor residual en todas ellas, la placa de cocción emite un pitido, los indicadores situados encima de parpadean y la función no se pone en marcha.

Para desactivar la función, toque la función se desactiva y el ajuste de calor baja a 0) o toque la barra de control y ajuste el nivel de calor manualmente.

6.10 Temporizador

- Temporizador de cuenta atrás

Puede utilizar esta función para establecer la duración de una sola sesión de cocción.

Ajuste primero temperatura para la zona de cocción y después la función.

Para seleccionar la zona de cocción: toque

- varias veces hasta que parpadee el indicador de la zona de cocción que desee.

Para activar la función: toque la parte + del temporizador para programar el tiempo (00 - 99 minutos). La cuenta atrás comenzará cuando el indicador de la zona de cocción empiece a parpadear.

Para comprobar el tiempo restante: toque

para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra el tiempo restante.

Para modificar el tiempo: toque para seleccionar la zona de cocción. Toque + o —

Para desactivar la función: toque para seleccionar la zona de cocción y después —. El tiempo restante se sigue descontando hasta llegar a 00. El indicador de la zona de cocción desaparece.

Al acabarse la cuenta atrás, suena una señal y 00 parpadea. Se apaga la zona de cocción.

Para detener la señal acústica: toque ⚠

- CountUp Timer

Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción.

Para seleccionar la zona de cocción: toque

- varias veces hasta que parpadee el indicador de la zona de cocción que desee.

Para activar la función: toque del

temporizador; aparece. La cuenta de cronómetro comienza cuando el indicador de la zona de cocción empieza a parpadear. La pantalla alterna entre UP y el tiempo transcurrido (minutos).

Para ver el tiempo de funcionamiento de

la zona de cocción: toque para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra cuánto tiempo ha estado funcionado la zona.

Para desactivar la función: toque ⏻ y después +. El indicador de la zona de cocción desaparece.

- Avisador

Puede utilizar esta función mientras la placa está activada y las zonas de cocción no funcionan. La pantalla de temperatura muestra

Para activar la función: toque ⏻ y después + o — del temporizador para ajustar el tiempo. Al acabarse el tiempo, suena una señal y 00 parpadea.

Para detener la señal acústica: toque ⏻

La función no afecta al funcionamiento de las zonas de cocción.

6.11 Bloqueo

Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de temperatura.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque 📋. 📁 se enciende durante 4 segundos. El temporizador se mantiene activo.

Para desactivar la función: toque Se enciende el ajuste de calor anterior.

La función también se desactiva cuando se apaga la placa.

6.12 Dispositivo de seguridad para niños

Esta función impide el uso accidental o indebido de la placa.

Para activar la función: encienda la placa de cocción con ① No ajuste ningún nivel de calor. Pulse durante 4 segundos. se enciende. Apague la placa de cocción con ①.

Para desactivar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Toque durante 4 segundos. ② se enciende. Apague la placa de cocción con ①

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con ⏻ se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando apague la placa de cocción con ⏻, la función vuelve a activarse.

6.13 OffSound Control (Activación y desactivación de los sonidos)

Apague la placa de cocción. Toque ① durante 3 segundos. La pantalla se enciende y se apaga. Toque durante 3 segundos.

o se encienden. Toque en el temporizador para seleccionar una de las siguientes opciones:

• el sonido se desactiva
• el sonido se activa

Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.

Cuando esta función se ajusta en solo se oye el sonido cuando:

• se toca ①
• el Avisador baja
• el Temporizador de cuenta atrás baja
• se coloca algo en el panel de control.

6.14 Gestión de energía

Si hay activas varias zonas y la potencia consumida supera el límite del suministro eléctrico, esta función dividirá la potencia disponible entre todas las zonas de cocción (conectadas a la misma fase). La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

• Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una carga eléctrica máxima de (3700 W). Si la placa alcanza el límite máximo de potencia disponible en una fase, la potencia de las zonas de cocción se reduce automáticamente.

- El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.

- La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.

- Espere a que la pantalla deje de parpadear o reduzca el ajuste de calor de la zona de cocción seleccionada. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.

Consulte la ilustración para ver posibles combinaciones en las que se puede distribuir la alimentación entre las zonas de cocción.

Es una función automática avanzada que conecta la placa de cocción a una campana

especial. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se determina automáticamente según el ajuste del modo que se usa y la temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador usando la placa de cocción.

Para la mayoría de las campanas, el sistema remoto se entrega desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.

Utilización automática de la función

Para utilizar la función automáticamente, ajuste el modo automático en H1 - H6. La placa de cocción se ajusta originalmente en H5. La campana extractora reacciona cada vez que se utiliza la placa. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador.

Modos automáticos

Luz automática	Hervir1)	Freir2)
Modo H0 Apagado Apagado Apagado
Modo H1 Encendido Apagado Apagado
Modo H2 3)	Encendido Velocidad del ventilador 1	Velocidad del ventilador 1
Modo H3 Encendido Apagado Velocidad		del ventilador 1
Modo H4 Encendido Velocidad del ventilador 1		Velocidad del ventilador 1
Modo H5 Encendido Velocidad del ventilador 1		Velocidad del ventilador 2

Luz automática	Hervir1)	Freír2)
Modo H6 Encendido Velocidad del ventilador 2		Velocidad del ventilador 3

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático.
2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático.
3) Este modo activa el ventilador y la luz. No depende de la temperatura.

Cambio del modo automático

1. Apague la placa de cocción.
2. Pulse durante 3 segundos. La pantalla se encienda y se apaga.
3. Pulse durante 3 segundos.
4. Pulse varias veces hasta que se H encienda.
5. Pulse + en el temporizador para seleccionar un modo automático.

Para utilizar la campana de extracción directamente en el panel de la campana de extracción, desactive el modo automático de la función.

Cuando termine de cocinar y apague la placa de cocción, el ventilador de la campana puede seguir funcionando durante un poco de tiempo. Tras ese tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.

Funcionamiento manual de la velocidad del ventilador

También puede operar la función manualmente. Para hacerlo, pulse cuando la placa de cocción esté activa. Esto desactiva el funcionamiento automático de la función y permite modificar manualmente la velocidad del ventilador. Al pulsar se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y vuelva a pulsar se ajustará la velocidad

del ventilador a 0 y se apagará. Pulse para volver a poner en marcha el ventilador a velocidad 1.

Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

Activación de la luz

La placa se puede encender automáticamente cuando se activa la placa.

Para ello, ajuste el modo automático en H1 – H6.

La luz de la campana extractora se desactiva 2 minutos después de apagar la placa de cocción.

7. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Utensilios de cocina

En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina.

Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.

Material del utensilio de cocina

- correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

- incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es adecuado para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.
• un imán se coloca en la base del utensilio de cocina.

Dimensiones del utensilio de cocina

• Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.
• La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.
• Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.

Consulte "Datos técnicos".

7.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).
• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor utilizado es alto.
• chasquido: se produce una conmutación eléctrica.

- siseo, zumbido: el ventilador está en funcionamiento.

Estos ruidos son normales y no indican fallo alguno.

7.3 Consejos para SenseBoil®

Los mejores resultados de la función se logran con agua hirviendo y para preparar patatas.

i

No funciona con utensilios de cocina de hierro fundido y antiadherentes, p.ej., con revestimiento cerámico. Para conseguir los mejores resultados de hervido de patatas se recomienda utilizar utensilios de acero esmaltado.

Compruebe si el utensilio de cocina es adecuado para SenseBoil® supervisando la primera sesión de cocción.

Para utilizar SenseBoil® de manera eficiente, siga el consejo siguiente:

• Llene entre la mitad y tres cuartas partes del recipiente con agua de grifo filtrada dejando 4 cm vacíos hasta el borde. No utilice menos de 1 ni más de 5 litros de agua. Asegúrese de que el peso total del agua (o del agua y las patatas) oscile entre 1 y 5 kg.
• Si quiere cocinar patatas, asegúrese de que estén totalmente cubiertas de agua, pero recuerde dejar como mínimo un cuarto del recipiente vacío.

• Para obtener los mejores resultados, cocine solo patatas enteras de tamaño medio sin pelar.

• Asegúrese de no colocar las patatas demasiado apretadas.

• Evite producir vibraciones externas (p.ej., por utilizar una batidora o colocar un teléfono móvil junto al aparato) cuando esté activada la función.
• Si desea utilizar sal, añádala después de que el agua alcance el punto de ebullición.
• Es posible que la función no actúe correctamente con hervidores de agua y utensilios para preparar expresos.

7.4 Öko Timer (Temporizador Eco)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

7.5 Ejemplos de aplicaciones de cocción

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

i

Los datos de la tabla son solo orientativos.

Ajuste del nivel de calor	Utilícelo para: Tiempo	(min)	Sugerencias
1 Mantener calientes los alimentos. como esti-		me necesario	Tape los utensilios de cocina.
1 - 3 Salsa holandesa, derretir: mantequilla, chocolate, gelatina.		5 - 25 Remover de vez en cuando.
1 - 3 Cuajar: tortilla, huevos revueltos. 10 - 40 Cocinar con tapa.
3 - 5 Arroces y platos cocinados con leche, calentar comidas preparadas.		25 - 50 Añadir al menos el doble de líquido que de arroz; los platos lácteos deben removerse a media cocción.

Ajuste del nivel de calor	Utilícelo para: Tiempo	Sugerencias(min)
5 - 7 Cocinar al vapor verduras, pescados o carnes.		20 - 45 Añada un par de cucharadas de líquido.
7 - 9 Cocinar patatas al vapor. 20 - 60 Utilice como máximo 1⁄4 l de agua para 750 g de patatas.
7 - 9 Grandes cantidades de alimentos, es-tofados y sopas.		60 - 150 Hasta 3 litros de líquido además de los ingredientes.
9 - 12 Freír ligeramente: escalopes, ternera “cordon bleu”, chuletas, hamburguesas, salchichas, hígado, filetes rusos, huevos, tortitas, rosquillas.		como esti-me necesarioDele la vuelta a media cocción.
12 - 13 Asado fuerte, bolas de patata, filetes de lomo, filetes.		5 - 15 Dele la vuelta a media cocción.

14 Hervir agua, cocer pasta, dorar carne (gulash, asado), freír patatas.

P

Hervir grandes cantidades de agua. PowerBoost está activado.

7.6 Consejos para Hob²Hood

Cuando utilice la placa de cocción con la función:

• Proteja el panel de la campana de la luz solar directa.
• No encienda la luz halógena del panel de la campana.
• No cubra el panel de control de la placa de cocción.
• No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la imagen.

La imagen de la campana que se muestra a continuación es solo para fines ilustrativos.

Otros aparatos controlados a distancia pueden bloquear la señal. No utilices ningún otro aparato cerca de la placa mientras Hob ^2 Hood esté activado.

Campanas extractoras con la función Hob²Hood

Para encontrar toda la gama de campanas extractoras que usan esta función, consulte nuestro sitio web del consumidor. Las campanas extractoras AEG que usan esta función deben tener el símbolo 📄.

8. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

8.2 Limpieza de la placa de cocción

- Retirar inmediatamente: plástico derretido, película de plástico, sal, azúcar

y alimentos con azúcar; de lo contrario, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

- Retirar cuando la placa esté lo suficientemente fría: marcas de cal, marcas de agua, manchas de grasa o decoloración metálica brillante. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

- Eliminar la decoloración metálica brillante: usar una solución de agua con vinagre y limpiar la superficie de vidrio con un paño.

9. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Qué hacer si...

Problema Posible causa Solución

La placa no se enciende o no funciona.	La placa no está conectada a un suministro eléctrico o está mal conectada.	Compruebe si la placa se ha conectado correctamente a la red eléctrica.
Ha saltado el fusible. Asegúrese de que el fusible es la cau-		sa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
No ha ajustado la temperatura antes de que transcurran 10 segundos.		Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segundos.
Ha pulsado 2 o más sensores al mismo tiempo.		Toque solo un sensor.
Hay agua o grasa en el panel de control.		Limpie el panel de control.

Problema Posible causa Solución

Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instalación.
Se emite una señal acústica y la placa se apaga.Se emite una señal acústica cuando la placa se apaga.	Ha colocado uno o varios sensores. Retire el objeto de los sensores.
La placa se apaga. Ha colocado algo sobre el sensor1.		Retire el objeto del sensor.
El indicador de calor residual no se enciende.	La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado.	Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado.
Puede estar utilizando un utensiliomuy alto que bloquea la señal.		Utilice un utensilio más pequeño, cambie la zona de cocción o manipule manualmente la campana de cocción.
Calentamiento automático no funciona.	Se ha ajustado el nivel de calor más alto.	El nivel de cocción máximo tiene la misma potencia que la función.
La zona está caliente. Deje que la zona se enfríe lo suficien-te.
El valor de la potencia varía entre dos niveles.	Gestión de energía está en funcionamiento.	Consulte "Uso diario".
El panel de control está caliente al tacto.	El utensilio de cocina es demasiado grande o está colocado demasiado cerca del panel de control.	Coloque los utensilios de cocina grandes en las zonas traseras si es posible.
No hay ningún sonido al pulsar los sensores del panel.	Los sonidos están desactivados. Active los sonidos. Consulte "Uso diario".
Lse enciende.	Dispositivo de seguridad para niños o Bloqueo está en funcionamiento.	Consulte "Uso diario".
Fse enciende.	No hay ningún utensilio de cocina sobre la zona.	Ponga un recipiente sobre la zona.
El utensilio de cocina no es adecuado.		Utiliza utensilios de cocina adecuados para placas de inducción. Consulte "Consejos".
El diámetro de la base del utensilio de cocina es demasiado pequeño para la zona.		Utilice el utensilio de cocina con las dimensiones adecuadas. Consulte "Datos técnicos".
Fy aparecen alternativa-mente.	La potencia es demasiado baja por un utensilio inadecuado o vacío.	Utilice el tipo de utensilio adecuado. Consulte "Consejos" y "Datos técnicos".No active ninguna zona con utensilios vacíos.
Fy aparecen alternativa-mente.	El utensilio está vacío o contiene un líquido distinto del agua, por ejemplo, aceite.	Evite usar esta función con líquidos distintos del agua.
Problema Posible causa Solución
y aparecen alternativa-mente.	Hay demasiada o demasiado poca agua en el utensilio.Ha hervido un alimento distinto de agua y patatas. El tiempo del punto de ebullición ha cambiado y Sense-Boil® podría no funcionar correcta-mente.	Hierva agua y patatas sólo con el uso de SenseBoil®. Consulte "Consejos".
Se oye un pitido, los indicadores encima de 14parpadean y Sen-seBoil® no se pone en marcha.	Ninguna de las zonas de cocción es-tá preparada para usarse con Sen-seBoil®. Sigue habiendo algo de ca-lor residual en las zonas de cocción que quiere elegir o siguen estando en uso.	Termine la cocción que esté realizan-do y elija una zona de cocción libre y sin calor residual.
y un número se encienden.	Se ha producido un error en la pla-ca.	Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer 1 desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, pón-gase en contacto con el Centro de ser-vicio técnico.

9.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Indique también el código de tres dígitos de la vitrocerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error.

Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

10. DATOS TÉCNICOS

10.1 Placa de datos técnicos

Modelo I64AV423FB Número de producto (PNC) 949 597 991 00

Tipo 61 B4A 01 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz

Inducción 7.2 kW Fabricado en: Alemania

N° serie: 7.2 kW

AEG

10.2 Especificaciones de la zona de cocción

Zona de cocción Potencia nominal (ajuste de calor máx.) [W]	PowerBoost [W] PowerBoost du-ración máxima [min]	Diámetro del utensilio de coci-na [mm]
Parte del. izq. 2300 3200 10 125 - 210
Parte tras. izq. 2300 3200 10 125 - 210
Parte del. der. 1400 2500 4 125 - 145
Parte tras. der. 1800 2800 10 145 - 180

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.

Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

11. EFICACIA ENERGÉTICA

11.1 Información del producto

Identificación del modelo I64AV423FB
Tipo de placa Placa empotrada
Número de zonas de cocción 4
Tecnología de calentamiento Inducción
Diámetro de las zonas de cocción circulares (∅) Parte del. izq.		21.0 cm
	Parte tras. izq.	21.0 cm
	Parte del. der.	14.5 cm
	Parte tras. der.	18.0 cm
Consumo energético por zona de cocción (EC elec-tric cooking)	Parte del. izq.	178.4 Wh/kg
	Parte tras. izq.	178.4 Wh/kg
	Parte del. der.	183.2 Wh/kg
	Parte tras. der.	184.9 Wh/kg
Consumo energético de la placa (EC electric hob) 181.2 Wh/kg

IEC / EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento Las mediciones de energía referidas al área de cocción se identifican mediante las marcas de las zonas de cocción respectivas.

11.2 Ahorro de energía

Puede ahorrar energía durante la cocción diaria si sigue los siguientes consejos.

• Cuando caliente agua, use solo la cantidad que necesite.
• Si es posible, coloque siempre las tapas en los utensilios de cocina.
• Coloque los utensilios de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener la comida caliente o para descongelarla.

12. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
