Produkttype	Selvgående gressklipper
Merke	AL-KO
Modell	Pro 700 V2
Drivstoff	Blyfri bensin (min. ROZ 91)
Motortype	4-takts bensinmotor
Girkasse	Hydrostatisk fotreduksjon
Knivkobling	Elektromagnetisk
Oppsamlingsbeholderens volum	220 l eller 300 l
Klippebredde	Varierer avhengig av versjon
Klippehøyde	Justerbar med spak (flere hakk)
Maksimal helling	10° (18%)
Sikkerhetsinnretninger	Brems, klippebord, beholder, sete, utkastkanal
Hovedfunksjoner	Klipping, mulching (tilbehør), oppsamling, bakre utkast
Vedlikehold	Motoroljeskift, rengjøring av luftfilter, kontroll av belte, smøring
Rengjøring	Manuell rengjøring, ingen høytrykksrenser
Startbatteri	12V batteri, anbefalt lading (maks 5A, 14,4V)
Forskriftsmessig bruk	Private hager og prydhager
Garanti	Lovfestet garanti mot produksjonsfeil
Reservedeler	Bruk kun originale deler

Ofte stilte spørsmål - Pro 700 V2 AL-KO

Hvilken type bensin skal jeg bruke?

Bruk blyfri bensin med et oktantall på minst ROZ 91.

Hvordan kontrollere sikkerhetsinnretningene før bruk?

Før hver bruk, kontroller bryterne for brems, klippebord, oppsamlingsbeholder, sete og utkastkanal i henhold til prosedyrene beskrevet i bruksanvisningen.

Hvordan tømme oppsamlingsbeholderen?

Tømmingen kan gjøres fra førersetet ved å trekke i aktiveringsspaken for beholderen, deretter vippe spaken fremover for å åpne beholderen og bakover for å lukke den.

Hva er maksimal helling for klipping?

Maksimal tillatt helling er 10° (18%). Klipp aldri på brattere hellinger, og alltid vinkelrett på hellingen.

Hvordan vedlikeholde klippekniven?

Kontroller knivens tilstand jevnlig. Den skal være godt slipt og uten skader. Erstatt den med en original kniv hvis den er slitt eller skadet.

Hva gjør jeg hvis motoren ikke starter?

Kontroller drivstoffnivået, luftfilterets tilstand, tennpluggen og sørg for at alle sikkerhetsinnretninger er riktig aktivert (brems, klippebordet frakoblet, osv.).

Hvordan rengjøre gressklipperen?

Rengjør gressklipperen manuelt med en klut, børste eller pensel. Ikke bruk høytrykksrenser for å unngå skade på elektriske komponenter og lagre.

Hvordan oppbevare gressklipperen om vinteren?

Tøm drivstofftanken og tøm forgasseren for å unngå avleiringer. Oppbevar gressklipperen i et tørt rom og beskyttet mot vær. Oppbevar batteriet på et kjølig sted (10-15°C) og lad det ved behov.

Kan man klippe i revers?

Ja, ved å trykke på «Klipping i revers»-knappen (01/4) innen 5 sekunder før du aktiverer reverspedalen. Vær spesielt oppmerksom på personer og gjenstander bak klipperen.

Hvilket tilbehør er tilgjengelig?

Tilbehør som mulchingskile (valgfritt) og en tilhenger (innenfor lastegrensen) er tilgjengelig. Bruk kun originalt tilbehør.

BRUKSANVISNING Pro 700 V2 AL-KO

1.2 Symboler og signalord ....280

2 Produktbeskrivelse 280

3.4 Sikkerhed for personer, dyr og ting .... 283

3.5 Maskinsikkerhed ......284

7.4 Start og sluk motoren 289

10 Service og vedligeholdelse......293

10.1 Vedligeholdelsesplan....293

10.2 Smøreskema 294

10.3 Hjulskift 294

10.4 Startbatteri 294

1.2 Symboler og signalord

FARE!

Særlige kendetegn ved din traktor:

Gearkasse: Fodhydrostat
■ Knivkobling: elektromagnetisk
Bagudkast
■ Beholdertømning: Teleskoparm

Klippebredde
Geartype (T3 og T2)
■ Opsamlingsvolumen 220 I eller 300 I

2.1 Tilsigtet brug

Det er forbundet med fare at fjerne eller manipulere ved beskyttelses-anordninger.

■ Eksplosions- og brandfare:

Fare ved skubning på skråninger!

7.4 Start og sluk motoren

ADVARSEL!

Fare ved varm motor!

Fare for ulykker ved klipning i bak- gear!

Fare ved vedligeholdelse!

1. Rengør akslen og boringen i hjulet før genmontering, og smør universalfedt på begge dele.

2. Stik hjulet på akslen.

Fare for kortslutning!

6.2 Påfyllning av olja 306

Reglering av motorvarvtalet (01/2)

ANMÄRKNING

6.2 Påfyllning av olja

1.1 Symboler på tittelsiden.... 319
1.2 Tegnforklaringer og signalord ....319

2 Produktbeskrivelse 319

2.1 Tiltenkt bruk.... 319
2.2 Mulig feil bruk 319
2.3 Symboler på maskinen.... 320
2.4 Sikkerhets- og beskyttelsesanordninger 320
2.5 Produktoversikt ....321

3.1 Operatør 322
3.2 Personlig verneutstyr 322
3.3 Sikkerhet på arbeidsplassen ...... 322
3.4 Sikkerhet for personer, dyr og eien- dom 322
3.5 Maskinsikkerhet ....323
3.6 Støybelastning ....323
3.7 Omgang med bensin og olje 323

4 Pakke ut og montere traktoren 323

5 Betjeningselementer 323

5.1 Standard instrumentbord (01) ...... 324
5.2 Bremse-/clutchpedal ....324
5.3 Girbetjening (kjørehastighet)...... 324
5.4 Fothydrostatgir 324
5.5 Betjening av klippeaggregat.... 324

6 Igangsetting 325

6.1 Kontrollere klippeaggregatet ...... 325
6.2 Fylling av olje 325
6.3 Fylling av drivstoff ....325
6.4 Kontrollere dekktrykket.... 325
6.5 Montering av gressoppsamler...... 325
6.6 Kontroll av sikkerhetsinnretninger ..... 326

6.6.1 Sjekk kontaktbryteren til parke- ringsbremsen.... 326
6.6.2 Kontrollere klippeaggregatbryter . 326
6.6.3 Kontrollere setekontaktbryter..... 326

6.6.4 Sjekk kontaktbryteren til gress- oppsamleren ....326
6.6.5 Sjekk kontaktbryteren til utkastkanalen 327

7 Drift av traktoren....327

7.1 Grunnleggende forberedende tiltak ....327
7.2 Bruk av tilbehør 327
7.3 Skyve plentraktoren....327
7.4 Starte og slå av motoren ....327
7.5 Farer med traktoren....328

7.5.1 Forberede kjøring ved tempera- turer under 10 °C ....328
7.5.2 Kjøring med fothydrostatgir......328
7.5.3 Kjøring og klipping i bratt terreng .328
7.5.4 Klipping med plentraktoren .....329

8 Rengjøre plentraktoren....330

8.1 Rengjøring av gressoppsamler......330
8.2 Rengjøre hus, motor og gir......331
8.3 Rengjøring av utkastkanalen ......331

9 Transport....331

10 Vedlikehold og pleie ....331

10.1 Vedlikeholdsplan ....331
10.2 Smøreskjema....332
10.3 Hjulskift 332
10.4 Starterbatteri....333
10.5 Demontere klippeaggregatet .....333
10.6 Skifte kilereimen ....334

11 Oppbevaring....334
12 Feilsøking....334
13 Garanti....336

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
Plentraktoren leveres i forskjellige utstyrsvarianter. Vær oppmerksom på at bildene kan avvike litt fra originalen. Hvis du har problemer med å forstå beskrivelsene, henvend deg til et fagverksted eller produsenten.
Følg den medfølgende monteringsanvisningen og bruksanvisningen for bensinmotoren.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i nærheten av åpen ild eller varmekilder.

1.2 Tegnforklaringer og signalord

FARE!

Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.

FORSIKTIG!

Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.

MERK

Spesiell informasjon for bedre forståelighet og håndtering.

2 PRODUKTBESKRIVELSE

Plentraktorene med bakutkast produseres i forskjellige utførelser. Sørg for at du leser beskrivelsen som passer akkurat til din plentraktor i de følgende beskrivelsene i denne bruksanvisningen.

Dessuten finnes det ulikheter med tanke på finfordelingssystemer, motortype, motorytelse og klippebredde.

Typeforskjeller:

Klippebredde
Girtype (T3 og T2)
■ Boksvolum 220 l eller 300 l

2.1 Tiltenkt bruk

Plentraktoren er beregnet til klipping i private hager med maks. 10° (18 %) helling. Annen bruk, f.eks. finfordeling, er bare tillatt med bruk av originalt tilbehør og overholdelse av maksimale belastningsverdier.

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, såvel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke lenger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert an-svar for skader som påføres brukeren eller tredje-part.

2.2 Mulig feil bruk

Plentraktoren er ikke egnet til økonomisk virksomhet i offentlige parker, sportsanlegg, jord- eller skogbruk.

ADVARSEL!

Fare pga. overbelastning av plentraktoren!

Vær spesielt oppmerksom på at de tillatte trekklastene og hellingene/fallene ikke overskrides ved bruk av en tilhenger. En overskridelse kan føre til at plentraktorens bremseytelse belastes for mye og dermed til farlige situasjoner!

MERK

Vær oppmerksom på at plentraktoren ikke har godkjenning for kjøring på offentlig vei, og skal derfor ikke drives på offentlige veier!

2.3 Symboler på maskinen

Les bruksanvisningen før bruk!

Under klipping skal andre personer, spesielt barn og dyr, holdes på avstand fra arbeidsområdet.

Trekk ut tenningsnøkkelen før vedlikeholds- og reparasjonsarbeider.

Forsiktig! Fare! Hold hender og føtter unna skjæreinnretningen!

Kjør ikke i heng brattere enn 10° (18 %) helling!

Fare: Du må ikke kjøre i slikt terreng!

Fare for forbrenninger som følge av glovarme overflater under dekslet!

Fare pga. fjernede eller manipulerte verneinnretninger!

Enhver drift med fjernede eller manipulerte verneinnretninger er forbudt. Defekte verneinnretninger må omgående repareres eller skiftes ut.

Til verneinnretninger hører fremfor alt:

Bremsekontaktbryter
■ Klippeaggregatbryter
■ Kontaktbryter gressoppsamler
Setekontaktbryter
■ Klippeaggregatdeksler
■ Kontaktbryter utkastkanal

2.5 Produktoversikt

Livsfare og fare for de alvorligste per- sonskader!

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen. Følg eventuelle sikkerhetsforskrifter med hensyn til brukerens minimumsalder som måtte gjelde i landet.
Ikke bruk maskinen hvis du er under påvirkning av alkohol, narkotika eller medisiner.

3.2 Personlig verneutstyr

For å unngå skader på hodet og lemmer samt hørselvern, skal korrekte klær og verneutstyr brukes.
Klærne må være hensiktsmessig (tettsitten-de) og skal ikke være til hinder. Bruk hårnett ved langt hår. Bruk aldri løse klær eller accessoires som kan trekkes inn i maskinen, f.eks. sjal, løse skjorter, lange halskjeder.

Hørselvern og vernebriller
Langbukser og solide sko
Vernehansker

3.3 Sikkerhet på arbeidsplassen

Arbeid bare i dagslys eller ved svært kraftig, kunstig lys.
- Driv maskinen bare på fast og jevnt underlag, og ikke i skråninger.
Vær oppmerksom på stabilitet.

3.4 Sikkerhet for personer, dyr og eiendom

■ Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.
- Hold tredjepersoner borte fra fareområdet.
Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
- Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen när du nærmer deg personer eller dyr.
■ Du kan ikke ha passasjerer på maskinen.
- Hold ikke avgasstrålen til motoren rettet mot personer og dyr samt mot antennelige produkter og gjenstander.
Ta aldri i innsugings- og ventilasjonsgitrene når motoren går. Det kan oppstå skader pga. roterende apparatdeler.
Slå alltid av apparatet när det ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbeider ved fylling av bensin-/olje-blandingen.
- Klipp ikke i tordenvær. Ingen beskyttelse mot lynnedslag.
■ Klipp alltid på tvers av bakker.
Plentraktoren kan forårsake alvorlige person-skader pga. egenvekten. Gå frem med spesiell forsiktighet ved lasting og lossing av plentraktoren for transport på et kjøretøy eller tilhenger.
Denne plentraktoren må ikke taues. Bruk et egnet kjøretøy for transport på offentlig vei.
Plentraktoren må ikke drives i dårlig luftede arbeidsområder (f.eks. garasje). Avgassene inneholder giftig kullmonoksid samt andre skadestoffer.
Slå apparatet straks av ved ulykker for å unngå videre skader på personer eller eiendom.
- Driv aldri apparatet med utslitte eller defekte deler. Slitte eller defekte apparatdeler kan føre til alvorlige personskader.
■ Bruk kun originale reservedeler og originalt tilbehør.
Før hver bruk: Foreta en sjekk av alle sikkerhetsanordninger, slik det beskrives i denne bruksanvisningen.
■ Oppbevar elektroverktøy utilgjengelig for barn.
■ Informer barn og ungdommer om at de ikke skal leke med maskinen.

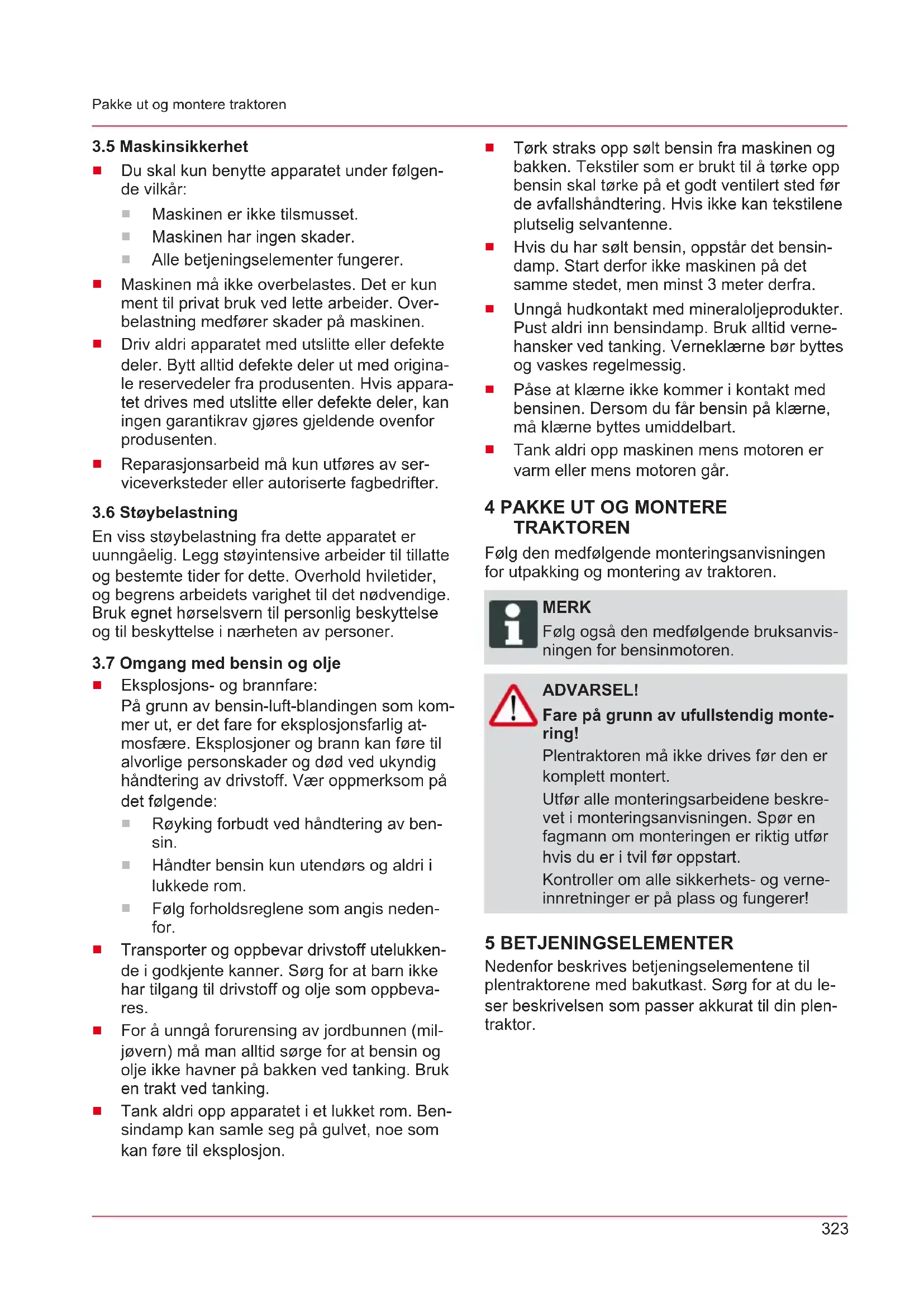

3.5 Maskinsikkerhet

■ Maskinen må ikke overbelastes. Det er kun ment til privat bruk ved lette arbeider. Overbelastning medfører skader på maskinen.
- Driv aldri apparatet med utslitte eller defekte deler. Bytt alltid defekte deler ut med originale reservedeler fra produsenten. Hvis apparatet drives med utslitte eller defekte deler, kan ingen garantikrav gjøres gjeldende ovenfor produsenten.
■ Reparasjonsarbeid må kun utføres av serviceverksteder eller autoriserte fagbedrifter.

3.6 Støybelastning

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.

3.7 Omgang med bensin og olje

■ Eksplosjons- og brannfare:

På grunn av bensin-luft-blandingen som kommer ut, er det fare for eksplosjonsfarlig atmosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff. Vær oppmerksom på det følgende:

Røyking forbudt ved håndtering av ben- sin.
Håndter bensin kun utendørs og aldri i lukkede rom.
Følg forholdsreglene som angis nedenfor.

• Transporter og oppbevar drivstoff utelukkende i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff og olje som oppbevares.
  For å unngå forurensing av jordbunnen (miljøvern) må man alltid sørge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.
  Tank aldri opp apparatet i et lukket rom. Ben-sindamp kan samle seg på gulvet, noe som kan føre til eksplosjon.

Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til å tørke opp bensin skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.
Hvis du har sølt bensin, oppstår det bensindamp. Start derfor ikke maskinen på det samme stedet, men minst 3 meter derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.
Påse at klærne ikke kommer i kontakt med bensinen. Dersom du får bensin på klærne, må klærne byttes umiddelbart.
Tank aldri opp maskinen mens motoren er varm eller mens motoren går.

4 PAKKE UT OG MONTERE TRAKTOREN

Følg den medfølgende monteringsanvisningen for utpakking og montering av traktoren.

MERK

Fare på grunn av ufullstendig montering!

Utfør alle monteringsarbeidene beskrevet i monteringsanvisningen. Spør en fagmann om monteringen er riktig utfør hvis du er i tvil før oppstart.

Kontroller om alle sikkerhets- og verne-innretninger er på plass og fungerer!

5 BETJENINGSELEMENTER

Nedenfor beskrives betjeningselementene til plentraktorene med bakutkast. Sørg for at du leser beskrivelsen som passer akkurat til din plentraktor.

5.1 Standard instrumentbord (01)

Regulering av motorturtall (01/2)

MERK

Vær oppmerksom på at betjening av regulatoren i kjøremodus påvirker hastigheten!

På regulator med integrert choke:

Ved å forskyve regulatoren (01/2) økes og senkes motorturtallet samt choken kobles inn i stillingen helt øverst.

Koble inn choke: Skyv regulatoren helt opp til choke-tegnet. Denne posisjonen må bare brukes til å starte motoren.

Merk: Noen traktorvarianter har en separat choke-knapp (01/1) på instrumentbordet. Denne må da trekkes ut for start av traktoren. Hvis motoren går, skyv knappen sakte inn igjen.

Klipping: I denne posisjonen kjører moto-ren med maksimalt turtall.

Tomgang: I denne posisjonen kjører motoren med det laveste turtallet.

Tenningslås (01/3, 05)

Stilling Funksjon
0 Motoren av.	Tenningsnøkkelen kan trekkes ut.
I Lyskaster på.	Etter start av motoren, slås lyskaste-ren på i denne stillingen.
II Driftsstilling når motoren er i gang.
III Startstilling for å starte motoren.	Når motoren starter, slipp nøkkelen. Den hopper da tilbake i driftsstillin-gen II.

5.2 Bremse-/clutchpedal

■ Brems: Når du trykker bremse-/clutchpedalen (03/1) helt ned, brukes bremsen på giret og traktoren bremser ned.
■ Parkeringsbrems: Hvis du, ved nedtrykket bremse-/koblingspedal (03/1), trekker festespaken (03/2, 01/5) helt opp, låses bremsen. Bremsen løsnes ved ny nedtrykking av pedalen.

5.3 Girbetjening (kjørehastighet)

Plentraktorene er utstyrt med et fothydrostatisk gir.

For kjøring forover og bakover er det montert to separate pedaler på høyre side.

Kjøreretning	Beskrivelse
Forover Tråkk på den fremre pedalen (02/1) for å kjøre forover.
Bakover Tråkk på den bakre pedalen (02/2) for å kjøre bakover.Merk:Hvis bare pedalen for bak-overkjøring trykkes, slås klippeag-gregatet av.Klipping ved rygging: se Kapittel 7.5.4.2 "Klipping ved rygging", side 329.

5.4 Fothydrostatgir

Fothydrostatgiret betjenes med to pedaler (02/1 og 02/2).

For å starte kjøringen løsner du først parke-ringsbremsen (01/5), deretter tråkker du på pedalen (02/1) for forover- eller pedalen (02/2) for bak-overkjøring. Desto lengre ned du tråkker pedalen, desto raskere kjører du i valgt retning.

Kjøring forever: Tråkk på den fremre pedalen (02/1).

Rygging: Tråkk på den bakre pedalen (02/2).

5.5 Betjening av klippeaggregat

Still inn klippehøyde

Klippeaggregatet til traktoren kan justeres i høyden i flere trinn med en justeringsspak (04/1) til høyre ved siden av førersetet.

1. Beveg justeringsspaken (04/1) i ønsket retning. Spak nedover betyr lavere klippehøyde, spak oppover betyr høyere klippehøyde.

Elektrisk innkobling: Til høyre for førersetet finnes en bryter (04/2). Med denne slår du på klippeaggregatet.

6 IGANGSETTING

ADVARSEL!

Fare på grunn av ufullstendig montering!

Utfør alle monteringsarbeidene beskrevet i monteringsanvisningen. Spør en fagmann om monteringen er riktig utfør hvis du er i tvil før oppstart.

Kontroller om alle sikkerhets- og verne-innretninger er på plass og fungerer!

6.1 Kontrollere klippeaggregatet

Før bruk skal det alltid utføres visuell kontroll av skjæreverktøyet, festeboltene og hele klippeenheten for slitasje og skader. For å unngå ubalanse skal slitte eller skadde kniver skiftes ut med nye.

6.2 Fylling av olje

Før førstegangs idriftsettelse må motoren fylles med olje. Følg bruksanvisningen fra motorprodu-senten for dette. Vær også oppmerksom at oljeni-vået må kontrolleres med jevne mellomrom og ev. fylle på olje.

6.3 Fylling av drivstoff

ADVARSEL!

Fare ved håndtering av drivstoff!

Drivstoff er svært lettantennelig. Drivstofftanken må bare fylles utendørs! Røyking forbudt! Ikke fyll på tanken med motoren i gang eller mens den er varm!

Bruk trakt eller fyllerør for å fylle drivstoff slik at du ikke tømmer drivstoff på motoren, huset eller bakken.

Av sikkerhetsmessige grunner skal drivstofftanklokket og andre tanklokk skiftes ut ved skader.

Dersom drivstoffet har rent over, må ikke motoren startes. Traktoren skal fjernes fra stedet kontaminert med drivstoff, og det sølte drivstoffet må tørkes opp fra bakken, motoren og huset med en fille og deretter tørkes av.

Ethvert oppstartforsøk må unngås til drivstoffdampen har dunstet bort.

Oppbevar kun drivstoff i godkjente kanner for dette.

1. Stans eventuelt motoren, og trekk ut tenningsnøkkelen for sikkerhets skyld.
2. Vent til motoren har kjølt seg av litt (eksplosjonsfare pga. fordampet drivstoff).
3. Åpne motordekselet.
4. Åpne tanklokket (06/1), og fyll på drivstoff. Merk: Unngå å overfylle drivstofftanken!
5. Lukk tanklokket (06/1).
6. Lukk motordekselet.

6.4 Kontrollere dekktrykket

■ Kontroller dekktrykket med jevne mellomrom.
■ Les av nødvendig lufttrykk på dekkene (anbefaling 1 bar).

MERK

1 PSI = 0,07 bar.

Med en vanlig fotluftpumpe kan dekktrykket kontrolleres og luft etterfylles.

6.5 Montering av gressoppsamler

Plentraktoren leveres med gressoppsamler. Vær oppmerksom på at bildene kan avvike litt fra originalen.

Stille inn påfyllingsnivåindikator på gressoppsamler

Påfyllingsnivåindikatoren melder fra med et lydsignal när gressoppsamleren må tømmes.

Påfyllingsnivåindikatoren kan være stilt inn i 6 posisjoner avhengig av klippematerialets beskaffenhet. For tørket klippemateriale skyves påfyllingsnivåindikatoren i de mindre posisjonene. For vått eller fuktig klippemateriale stilles påfyllingsnivåindikatoren inn lengre. Gressoppsamlerens fylling påvirkes av dette.

1. Slå av motoren se Kapittel 7.4 "Starte og slå av motoren", side 327.
2. Ta av gressoppsamleren se Kapittel 8.1 "Rengjøring av gressoppsamler", side 330.
3. Still inn påfyllingsnivåindikatoren (07/1) etter klippematerialet (07/a) til den går i lås i ønsket posisjon.
4. Heng på gressoppsamleren igjen se Kapittel 6.5 "Montering av gressoppsamler", side 325.

Heng på gressoppsamleren (220 l)

1. Hold gressoppsamleren med en hånd på bokshåndtaket (08/1) og med den andre hånden på åpningen man kan holde i på baksiden (08/2).

2. Legg gressoppsamleren symmetrisk på føringen (08/3). Rett i den forbindelse begge markeringene på kabinettet og på gressoppsamleren mot hverandre.

3. Vipp gressoppsamleren noe forover (08/a) med den andre hånden, slik at den forreste delen av gressoppsamleren går i lås.
4. Sving nå gressoppsamleren tilbake ned (08/b) igjen.
5. Sjekk at gressoppsamleren sitter korrekt.

Heng på gressoppsamleren (300 l)

1. Lås gasstrykkdemperen på festeklemmene til gressoppsamleren (11/1).
2. Hold gressoppsamleren med en hånd på bokshåndtaket (08/1) og med den andre hånden på åpningen man kan holde i på baksiden (08/2).
3. Legg gressoppsamleren symmetrisk på føringen (08/3). Rett i den forbindelse begge markeringene på kabinettet og på gressoppsamleren mot hverandre.
4. Vipp gressoppsamleren noe forover (08/a) med den andre hånden, slik at den forreste delen av gressoppsamleren går i lås.
5. Sving nå gressoppsamleren tilbake ned (08/b) igjen.
6. Sjekk at gressoppsamleren sitter korrekt.
7. Lås gasstrykkdemperen på festepunktene til traktorrammen (11/2).

6.6 Kontroll av sikkerhetsinnretninger

Sikkerhetsinnretningene må kontroller før start av plentraktoren.

ADVARSEL!

Fare ved kontroll av sikkerhetsinnretninger!

Sikkerhetsinnretningene må bare utføres fra førersetet og når ingen andre personer eller dyr oppholder seg i nærheten.

Utfør alle kontrollene på jevnt underlag slik at plentraktoren ikke kan rulle bort utilsiktet.

Forutsetning: Motoren er av.

1. Sett deg på førersetet.

2. Løsne parkeringsbremsen ved å tråkke på bremsepedalen (03/1).

3. Forsøk å starte motoren (tenningsnøkkel i posisjon III) (05).

MERK

Klippeaggregatbryteren sørger for at motoren ikke lar seg starte når klippeaggregatet er aktivert.

1. Motoren er av.
2. Sett deg på førersetet.
3. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).
4. Koble inn klippeaggregatet.
5. Forsøk å starte motoren (tenningsnøkkel i posisjon III) (05).

MERK

Setekontaktbryteren sørger for at motoren slår seg av när ingen person befinner seg lenger på førersetet med innkoblet klippeaggregat.

1. Sett deg på førersetet.
2. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).
3. Start motoren, og la den kjøre på maksimalt turtall.
4. Koble inn klippeaggregatet.
5. Avlast setet ved å reise deg opp (ikke gå av!).

MERK

Motoren må slå seg av!

6.6.4 Sjekk kontaktbryteren til gressoppsamleren

Kontaktbryteren på gressoppsamleren sikkerstiller at motoren slås av straks gressoppsamleren ikke er hengt på korrekt när klippeaggregatet er tilkoblet.

1. Sett deg på førersetet.
2. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).

3. Start motoren, og la den kjøre på maksimalt turtall.

4. Koble inn klippeaggregatet.

5. Løft den tomme gressoppsamleren noe eller aktiver åpningsbryteren.

MERK

Motoren må slå seg av!

Kontaktbryteren til utkastkanalen sikkerstiller at plentraktoren ikke lar seg starte med demontert utkastkanal.

1. Ta av gressoppsamleren.
2. Fjern utkastkanalen (15):

Løsne øyeskruene (15/1).
■ Trekk utkastkanalen (15/2) litt ut.

1. Sett deg på førersetet.
2. Tråkk på bremsepedalen (03/1) og sett på parkeringsbremsen (03/2, 01/5).
3. Start motoren.

MERK

Fare på grunn av manglende kunnskaper om plentraktoren!

Les bruksanvisningen nøye gjennom før du starter!

Vær spesielt oppmerksom på alle sikkerhetsanvisningene!

Utfør alle monteringsarbeider og alle arbeider for igangsetting med omhu. Spør produsenten ved tvil!

7.1 Grunnleggende forberedende tiltak

■ Bruk alltid solid skotøy og lange bukser under klippingen. Klipp aldri barfot eller med åpne sandaler.
Se over hele terrenget hvor plentraktoren skal brukes, og fjern alle steiner, stokker, tråder, bein og andre fremmedlegemer som kan gripes og slynges rundt. Også under klippingen skal man være oppmerksom på fremmedlegemer.
■ Utfør alle arbeidene for igangsetting beskrevet i monteringsanvisningen. Dette gjelder spesielt kontroll av sikkerhetsinnretningene.

■ Bruk kun tilhengerkoblingen til å trekke last! Støttelasten må ikke overskrides.
■ Transport av gjenstander på plentraktoren er ikke tillatt!

7.2 Bruk av tilbehør

ADVARSEL!

Fare pga. feil tilbehør eller feil bruk av tilbehør!

Bruk alltid bare originalt tilbehør fra traktorprodusenten!

Følg forskriftene for bruk i den medfølgende bruksanvisningen!

Som følge av bruk av ikke-godkjent tilbehør eller feil bruk kan det oppstå store farer for brukeren og tredjepart. Plentraktoren kan overbelastes. Dette kan føre til alvorlige ulykker.

7.3 Skyve plentraktoren

FORSIKTIG!

Fare ved skyvning i skråninger!

Skyv plentraktoren bare på vannrette flater! I skråninger kan plentraktoren rulle bort ukontrollert.

Ved fothydrostatdrift

Forbikoblingsspaken (12/1) befinner seg i den bakre hjulkassen til høyre. Forbikoblingsutløsning:

1. Trekk ut forbikoblingsspaken (12/1), og heng inn over.
2. Løsne bremsen. Plentraktoren kan nå skyves.
3. Forbikoblingsspaken (12/1) nullstilles etter skyving for å aktivere funksjonen til det hydrostatiske kjøredrevet.

7.4 Starte og slå av motoren

ADVARSEL!

Fare for personskader pga. lynnedslag

Apparatet har ingen beskyttelse mot lynnedslag.

1. Ta plass på førersetet.

2. Tråkk bremsepedalen (03/1) helt ned på venstre side, og lås den fast med festespaken (03/2).

3. Forviss deg om at klippeaggregatet IKKE er koblet inn. Kontroller da vippebryterstillingen (04/2).

4. Flytt regulatoren (01/2) for motorturtallet til øvre stopp. Alt etter utstyrsversjon finnes det et chokesymbol der. Trekk ut den separate chokeknappen (01/1) hvis ikke.
5. Sett tenningsnøkkelen i tenningslåsen (01/3, 05).
6. Drei tenningsnøkkelen rundt til posisjon "III", og hold den der til motoren starter. Merk: For å skåne startbatteriet skal et startforsøk ikke vare lengre enn ca. 5 sekunder.
7. Slipp da tenningsnøkkelen. Denne går da automatisk tilbake i posisjon "II".
8. Flytt regulatoren (01/2) for motorturtallet i driftsstilling. På en traktor med chokeknapp trykker du denne inn igjen (01/1).

Slå av motoren

1. Koble ut klippeaggregatet (04/2).
2. Flytt regulatoren (01/2) for motorturtallet i tomgangsstilling.
3. Tråkk på bremsepedalen (03/1), og lås den fast med festespaken (03/2).
4. Sett tenningsnøkkelen (05) i posisjon "0".
5. Trekk ut tenningsnøkkelen.

ADVARSEL!

Fare pga. varm motor!

Sørg for at ingen gjenstander eller materialer som befinner seg i nærheten av varme motordeler (f.eks. lydpotten), ikke kan antennes.

7.5 Farer med traktoren

ADVARSEL!

Fare pga. manglende tilpasning av hastighet

Kjør spesielt sakte i starten for å venne deg til traktorens kjøre- og bremseatferd!

Før hver gang du endrer retning, skal kjørehastigheten reduseres slik at føre- ren alltid har kontroll over plentraktoren og at denne ikke kan velte om!

Traktoren drives via et fothydrostatgir.

7.5.1 Forberede kjøring ved temperaturer under 10 °C

1. Forviss deg om at klippeaggregatet IKKE er koblet inn. Kontroller da vippebryteren (04/2).

2. Start motoren og la den gå varm i ca. 30 sekunder for optimering av giroljeviskositeten. Deretter kan du kjøre med traktoren. Klippeaggregatet skal først kobles inn när motoren har gått i noen minutter.

7.5.2 Kjøring med fothydrostatgir

1. Tråkk på bremsepedalen (03/1), og lås den fast med festespaken (03/2).
2. Sett klippeaggregatet på høyeste klippehøyde (04/1).
3. Start motoren.
4. Sett på bremsen (03/1).
5. Trykk langsomt på fotpedalen for ønsket kjøreretning:

■ Forover: fotpedal (02/1)
■ Bakover: fotpedal (02/2)

1. Desto lengre ned du tråkker pedalen, desto raskere beveger traktoren seg i valgt retning.
2. For å stanse slipper du opp fotpedalen og tråkker ned bremsepedalen (03/1).

MERK

7.5.3 Kjøring og klipping i bratt terreng

ADVARSEL!

Fare pga. feil ved kjøring i skråninger!

Det må utvises spesiell forsiktighet ved kjøring i skråninger! Det finnes ingen "sikker" bakke.

Følg spesielt følgende sikkerhetsanvisninger for dette!

Hvis hjulene spinner rundt eller hvis klippeaggregat setter seg fast ved kjøring i en stigning, koble ut klippeaggregat og monterte redskaper. Kjør deretter bort fra bakken i langsom fart nedover og rett fram.

En full gressoppsamlingsbeholder øker faren for at plentraktoren velter pga. vekten.

Kjør ikke i heng brattere enn 10° (18 %) helling. Eksempel: Det tilsvarer 18 cm høydeforskjell på en meter.
Kjør ikke rykkvis.
■ Brems ikke rykkvis.
■ Hold kjørehastigheten lav.
Kjør i på tvers av bakker.
■ Akselerer ikke for sterkt.

For å oppnå et rent klipperesultat skal kjørehastigheten tilpasses plenforholdene. Velg maksimalt 2/3 av mulig kjørehastighet på pedalen ved klipping. Traktorens maksimale hastighet er utelukkende beregnet til kjøremodus uten innkoblet klippeaggregat.

Normalt er klippehøyden på 4–5 cm. Dette tilsvarer det 2. eller 3. låsehakket på høydejusteringen (04/1). Klipp med høyere klippehøyde ved fuktig og vått gress.

Ved svært høyt gress er det fornuftig å klippe i to omganger. Sett klippeaggregatet på høyeste klippehøyde for første kjøring. Still deretter inn ønsket høyde for den andre runden.

7.5.4.1 Innkobling av klippeaggregatet

MERK

Klippeaggregatet skal først kobles inn när motoren er kjørt varm i ca. ett minutt!

Når klippeaggregatet kobles inn, skal plentraktoren ikke stå i høyt gress.

1. Start motoren.
2. Flytt regulatoren (01/2) for motorturtallet i driftsstilling.
3. Sett klippeaggregatet på høyeste klippehøyde med betjeningsspaken (04/1).
4. Koble inn klippeaggregatet med vippebryteren (04/2) (posisjon "I").
5. Sett klippeaggregatet på ønsket klippehøyde med betjeningsspaken (04/1).
6. Kjør med plentraktoren.

7.5.4.2 Klipping ved rygging

MERK

Hvis bare girpedalen for rygging trykkes, slås klippeaggregatet av.

1. Trykk på knappen "Klipping ved rygging" (01/4) og innen 5 sek. pedalen (02/2) for rygging.

ADVARSEL!

Fare for ulykker ved klipping ved rygging!

Observer området bakover ved klipping ved rygging!

7.5.4.3 Utkobling av klippeaggregatet

ADVARSEL!

Fare pga. etterløp kniver!

En roterende/utgående skjærekniv kan kutte hender og føtter. Hold derfor hender og føtter på avstand fra kutteverktøy!

1. Koble ut klippeaggregatet med vippebryteren (posisjon "0") (04/2).

Klippeaggregatet kan kobles ut både ved stillstand og under kjøring av traktoren.

ADVARSEL!

Skadefare pga. gjenstander som kas-tes ut!

Ved kjøring over singel- og grusflater kan gjenstander bli trukket inn i det aktive klippeaggregatet og så kastet ut igjen.

Koble alltid klippeaggregatet ut när du kjører over andre flater enn plen.

7.5.4.4 Tøm gressoppsamleren

MERK

Når gressoppsamleren er fylt opp lyder et akustisk signal. Senest nå bør boksen tømmes.

Gressoppsamleren kan tømmes fra førersetet.
■ Motoren stanser dersom gressoppsamleren vippes opp eller henges av med tilkoblet klippeaggregat.
Dersom gressoppsamleren ikke går forskriftsmessig i lås, kan ikke klippeaggregatet til-kobles.

Tøm gressoppsamleren med hjelp av aktiveringsspaken

1. Trekk aktiveringsspaken (09/1) ut av gress- oppsamleren (09/a).
2. Trykk spaken i kjøreretningen slik at gress- oppsamleren åpnes (09/b).
3. Gressoppsamleren beveger du bakover (10/a) med spaken inntil boksen går i lås (10/b).

7.5.4.5 Finfordele

For et optimalt finfordelingsresultat skal plenen finfordeles regelmessig (ca. 1 til 2 ganger i uken). Kutt gresshøyden 1/3 for dette (f.eks. 6 cm plenhøyde, klipp 2 cm). Dermed innarbeides det klipte gresset rent i plenen.

For alle plentraktorer fås finfordelingskiler som ekstrautstyr.

Omruste bakutkast for finfordelingsdrift

1. Fjern gressoppsamleren.
2. Før finfordelingskilen (13/1) inn i utkastkanalen (13/2).
3. Begge strammebånd (14/1) sikres på øye-skruene (14/2).
4. Heng inn gressoppsamleren.

7.5.4.6 Klippeintervall

Ta hensyn til at plenen vokser forskjellig til forskjellige tider. Den anbefales å velge et kortere klippeintervall i begynnelsen av våren. ∅k klippeintervallet når veksthastigheten til gresset avtar i løpet av året.

Hvis gresset ikke kan klippes over lengre tid, velg da en høyere klippehøydeinnstilling, og klipp én gang til to dager etterpå med lavere klippehøydeinnstilling.

7.5.4.7 Klipping av høyt gress

Klipp plenen med en høyere klippehøydeinnstilling när gresset har vokst seg lengre enn vanlig eller när det er for fuktig. Klipp plenen deretter én gang til med den lavere, normale innstillingen.

7.5.4.8 Vedlikehold av skjæreknivene

Sørg for å holde skjærekniven skarp i hele klippesengen for å unngå avrivning og opprivning av gresset. Avrevet gress blir brunt på kantene. Dermed reduseres veksten, og tilbøyeligheten for sykdommer øker på plenen.

Skjæreknivene skal kontrolleres for skarphet og tegn på slitasje eller skader etter bruk! Oppsøk ev. et serviceverksted.
Ved utskiftning av knivene bruk bare originale reservekniver.

8 RENGJ∅RE PLENTRAKTOREN

For optimal funksjon og lang levetid må plentraktoren rengjøres regelmessig.

Rengjør plentraktoren for smuss som fester seg etter bruk.

Bruk ikke høytrykksspyler for rengjøringen. Vannstrålen til en høytrykksspyler eller en hageslange kan føre til skader på det elektriske anlegget eller lagrene.

Sørg for at spesielt motor, gir og styrerullene samt hele det elektriske anlegget ikke kommer i kontakt med vann.

ADVARSEL!

Farer ved rengjøring!

For alle rengjøringsarbeider gjelder:

■ Stans motoren og trekk ut tenningsnøkkelen.
■ Trekk av tennplugghetten(e).
Verneinnretninger som tas av under rengjøringen, må settes på igjen etter rengjøring.
■ FORBRENNINGSFARE: Rengjør plentraktoren først når den er avkjølt. Motor, gir og lyddemper blir svært varme!
KUTTFARE: Vær forsiktig med de skarpe knivene under arbeid på skjæreverktøyet. På skjæreverktøy med flere skjæreinnretninger kan bevegelsen av et skjæreverktøy føre til bevegelse av det andre.

8.1 Rengjøring av gressoppsamler

Ta av gressoppsamleren i den forbindelse og spyl av boksen på innsiden og utsiden med en vannslange. Smuss som sitter godt fast å skrapes forsiktig vekk, for eksempel med en børste. Fremfor alt hos gressoppsamlere med tekstiltrekk må man påse at tekstilene ikke skades.

MERK

Tøm gressoppsamleren som beskrevet før rengjøring. En full gressoppsamler er for tung til at den kan tas av på en trygg måte.

Ta av en gressoppsamler (220 l)

1. Slå av motoren.
2. Hev gressoppsamleren noe.
3. Trekk gressoppsamleren opp og av.

Ta av en gressoppsamler (300 l)

1. Slå av motoren.
2. Løsne gasstrykkdemperen fra traktoren og lås denne på holderen til gressoppsamleren.
3. Hev gressoppsamleren noe.
4. Ta av gressoppsamleren.

8.2 Rengjøre hus, motor og gir

ADVARSEL!

Fare for skader på det elektriske anlegget ved inntrengen av vann!

Sørg for at det ikke kommer vann i det elektriske anlegget ved rengjøring av traktoren med vann.

Ikke sprøyt vann eller bruk høytrykksspyler på motoren eller alle lagerpunktene (hjul, gir, knivlagre).

Vann som trenger inn i tenningsanlegget, forgasseren og luftfilteret kan føre til feil. Vann i lagerpunktene kan føre til tap av smøring og dermed til ødeleggelse av lagrene.

Til fjerning av smuss og gressrester bruk en fille, håndkost, langskafet pensel eller liknende.

8.3 Rengjøring av utkastkanalen

Ved regelmessig rengjøring sikres smidig klippehøydejustering.

Utkastkanalen består av to deler som skyves inn i hverandre. Den nederste delen er fastlåst i gressklipperhuset. Den øverste delen kan tas av for rengjøring.

1. Fjern gressoppsamleren.
2. Fjern skruene (15/1) til venstre og til høyre på utkastkanalen.
3. Dra utkastkanalen (15/2) bakover og ut gjennom bakveggen.
4. Foreta en grundig rengjøring av den øverste og nederste utkastkanalen.
5. Sett utkastkanalen inn i bakveggen. Påse i den forbindelse at den øverste og den nederste delen føres sammen på ordentlig vis.
6. Skru den fast med begge festeskruene.
7. Monter gressoppsamleren.

9 TRANSPORT

ADVARSEL!

Klemfare for skader pga. velt av mas- kin!

Som følge av egenvekten til maskinen kan personer utsettes for alvorlige skader.

Gå frem med største forsiktighet ved lasting og lossing av maskinen for transport på et kjøretøy eller tilhenger!

Ved transport av plentraktoren med transportapparatet (f.eks. biltilhenger) må klippeaggregatet underbygges til avlastning av klippeaggregatets oppheng.

Sørg for at transportmidlet har tilstrekkelig bæreevne og egnet sikring av plentraktoren ved transport.

Farer ved vedlikehold!

For alle vedlikeholdsarbeider gjelder:

■ Stans motoren og trekk ut tenningsnøkkelen.
■ Trekk av tennplugghetten(e).
■ Verneinnretninger som tas av under vedlikeholdet, må settes på igjen etter vedlikehold.
■ FORBRENNINGSFARE:

Arbeid på plentraktoren først når den er avkjølt. Motor, gir og lyddemper blir svært varme!

KUTTFARE:

Vær forsiktig med de skarpe knivene under arbeid på skjæreverktøyet. På skjæreverktøy med flere skjæreinnretninger kan bevegelsen av et skjæreverktøy føre til bevegelse av det andre.

Ved utskifting av deler skal det bare brukes originale reservedeler.
- Oppsøk et fagverksted eller kontakt produ-senten dersom du er i tvil.

10.1 Vedlikeholdsplan

Følgende arbeider bør utføres av brukeren selv.

Alle øvrige vedlikeholds-, service- og reparasjonsarbeider skal utføres på et autorisert serviceverksted.

Følg dessuten de anbefalte, årlige smøringsintervallene etter smøreskjemaet.

MERK

Ved sterke belastning og ved høyere temperaturer kan det være nødvendig med kortere vedlikeholdsintervaller enn slik det er angitt i tabellen ovenfor.

Aktivitet Før hver	bruk	Etter hver bruk	Etter de første 5 timene	Etter 25 driftstimer	Etter 50 driftstimer	Før hver lagring
Kontroller motoroljenivået)*	X
Skift motorolje)*			X			X
Rengjøring av luftfilter)*				X
Skift ut luftfilter)*					X
Kontroller tennpluggen)*					X
Kontroller bremsen (prøve-bremsing på rett strekning)	X
Kontroller dekktrykk X
Kontroller klippeknivene X
Kontroller for løse deler X X
Kontroller kilereim (visuell kontroll)				X
Rengjøring av plentraktoren X
Rengjør luftinnsugningsgitter på motor)*	X
Rengjør gir for gress- og klip-perester		X		X

For å garantere at bevegelige deler roterer lett, anbefaler vi å smøre minst følgende punkter én gang i året.

Rengjør alle stedene som skal smøres før smøring eller spray inn med en fille. Bruk ikke vann for å unngå eventuell korrosjon.

Smørepunkter:

■ Smør smørenippelen (18/1) på akseltappen til høyre og venstre med universalfett.
■ Spray lagringen til forakselen på rammen (18/2) inn med olje.
■ Smør tannsegmentet (19/1) og pinjongene på styresnekken inn med universalfett.
■ Smør rullelager (17/1) og nav på foraksel (20/1) og bakaksel (20/2) inn med universalfett.

MERK

For å smøre for- og bakhjulene må aks- lene og lagrene demonteres.

Dreie- og lagerpunkter: Smøring av alle bevegelige dreie- og lagerpunkter.

10.3 Hjulskift

Hjulskift må bare foretas på et vannrett og fast underlag.

1. Stans plentraktoren og trekk ut tenningsnøkkelen.
2. Tråkk bremsepedalen (03/1) helt ned, og lås den fast med festespaken (03/2).

3. Sikre plentraktoren med stoppeklosser for å hindre bortrulling. Legg klossene under på siden som ikke skal løftes.

4. Løft plentraktoren med et egnet løfteredskap (f.eks. sakseløftebord) på siden hvor hjulet skal skiftes ut. Løft traktoren til hjulet som skal skiftes ut, dreier fritt rundt.

Advarsel! Fare for skader på apparatet.

Vær oppmerksom på at ingen traktorelementer bøyes under løfting. Sett løfteverktøyet kun under stabile metalldeler.

1. Sikre plentraktoren via et bærende element på kjørestellet med et stabilt underlag (f.eks. trestykke) slik at den ikke kan falle ned hvis løfteredskapet glir eller vipper

2. Trekk hjulkapslingen (16/1) av.

3. Trykk låseskiven (16/2) av med skrutrekker. Sørg for at den ikke kommer bort.

4. Trekk underlagsskiven (16/3) av.

5. Trekk hjulet av akselen.

Merk: Ikke mist passfjærene når bakhjulene trekkes av akselen!

1. Rengjør akselen og hullet i hjulet, og smør begge med universalfett før ny montering.
2. Sett hjulet på akselen.

Merk: Når bakhjulene settes på, må sporene til passfjærene og bakhjulet stå overfor hverandre slik at passfjærene lar seg skyve inn uten makt.

1. Sett underlagsskiven på akselen.
2. Trykk låseskiven inn i sporet på akselen. Hvis du eventuelt bruker en tang til dette, sørg for at tangen ikke skader akselen.
3. Sett hjulkapslingen på akselen.
4. Fjern sikringsstøtten, og la traktoren synke forsiktig ned på bakken med løfteredskapet.

10.4 Starterbatteri

Ingen lader for startbatteriet inkluderes i leveransen av plentraktoren.

Nøyaktig batteribetegnelse: Se batterikasse.

Startbatteriet befinner seg under motordekslet.

Normalt er startbatteriet ladet fra fabrikk.

Fare pga. feil håndtering av startbatteriet!

For å unngå farer som kan oppstå ved feil håndtering av batteriet, ta hensyn til de følgende punkter!

■ Startbatteriet må ikke lagres, brukes eller settes bort i umiddelbar nærhet av åpen ild. Det er fare for eksplosjon.
■ Oppbevar startbatteriet til vinterlagring i et kaldt, tørt rom (10 - 15 °C). Unngå temperaturer under frysepunktet under lagring.
La startbatteriet ikke stå et lengre tidsrom uladd. Hvis startbatteriet ikke skal brukes over en lengre periode, skal det lades med en egnet lader.
Du må ikke ødelegge startbatteriet. Elektrolytten (svovelsyre) forårsaker etsninger på hud og klær – vask umiddelbart med rikelige mengder vann.
- Hold startbatteriet rent. Tørk bare av med en tørr klut. Bruk ikke vann, bensin, fortynningsmiddel eller liknende for dette!

■ før lagring i løpet av vintersesongen
■ hvis traktoren står i lengre periode (mer enn 3 måneder)

ADVARSEL!

Fare for feil lading av startbatteriet.

Ladestrømmen til laderen må ikke overskride 5 A, og ladespenningen må være på maks. 14,4 V. Ved høyere ladespenning er det fare for eksplosjon av startbatteriet!

Trekk alltid ut tenningsnøkkelen ved arbeider på batteriet.

Følg bruksanvisningen til laderprodusenten før lading av startbatteriet.

FORSIKTIG!

Kortslutningsfare!

For å unngå en kortslutning ta alltid først minuskabelen (-) av batteriet, og klem den alltid på som siste.

Trekk alltid ut tenningsnøkkelen ved arbeider på batteriet.

1. Trekk ut tenningsnøkkelen (05).
2. Åpne motordekselet.
3. Koble klemmene til laderen på batteriets til-koblingspoler.

MERK

Overhold polaritet:

■ rød klemme = plusspol (+)
■ svart klemme = minuspol (-)

For bruk av traktoren i vintermodus og for skifte av kileremmen skal klippeaggregatet demonteres.

1. Slå inn forhjulene (29/1) mot venstre frem til anslaget.

2. Fjern gressoppsamleren (30/1).

3. Demonter utkastkanalen (15/2).

4. Løsne sylinderskruen (31/1) på sjaktholderen 5–6 omdreininger.
5. Senk klippeaggregatet (32/1) til den laveste innstillingen med spaken til klippehøydejusteringen (32/2).
6. Trekkfjæren (33/1) hektes på klippeaggregatet.
7. Sett klippeaggregatet (34/1) helt øverst igjen med spaken til klippehøydejusteringen (34/2).
8. Hekt av (35/a) kilereim-kanalen (35/1).
9. Hekt av kilereimen (36/1) fra kilereimskiven på motoren.
10. Senk klippeaggregatet (32/1) til den laveste innstillingen igjen med spaken til klippehøy-dejusteringen (32/2).
11. Sikringsstiftene (4 stykker) (38/1) på holdebøylene til klippeaggregatet fjernes.
12. Trekk holdebøylen av over boltene (38).
13. Trekk klippeaggregatet ut på siden i kjøreretningen til høyre.

10.6 Skifte kilereimen

1. Løsne sikringsmuttere (6 stykker) (21/1).
2. Hekt av (22/1) kilereim-kanalen.
3. Høyre deksel (23/1) hos klippeaggregatet hektes av og fjernes.
4. Venstre deksel (24/1) hos klippeaggregatet hektes av og fjernes.
5. Løsne skruen (25/1) på spennrullen (25/2) noe inntil kilereimen (25/3) kan tres av.
6. Ta av kilereimen.

MERK

Kilereimens føring og posisjon vil variere avhengig av typen. Legg merke til merknaden på etiketten på klippeaggregatet.

Sett inn ny kilereim

1. Legg kilereimen rundt spennrullen som er løsnet noe og skru fast spennrullen igjen (27, 28).
2. Legg kilereimen i samsvar med rekkefølgen (27/a – d, 28/a – d) rundt rullene, og merk deg føringen og posisjonen til kilereimen.

11 OPPBEVARING

Plentraktoren skal parkeres beskyttet mot vær og vind, spesielt mot fuktighet, regn og konstant, direkte sollys.

Oppbevar aldri plentraktoren med drivstoff på tanken i en bygning hvor det er mulig at drivstoff-damp kan komme i kontakt med åpen ild eller gnister. Parker plentraktoren bare i rom som er egnet til parkering av motorkjøretøy.

Sett plentraktoren ved lagring i lengre perioder, f.eks. i løpet av vinteren, bort med tom drivstofft-ank så langt som mulig. Drivstoffet kan dunste bort.

Før langtidslagring skal drivstoffet på tanken og i forgasseren tømmes for å forebygge avlagringer og dermed startvanskeligheter. Søk råd om dette på fagverkstedet.

12 FEILS∅KING

FORSIKTIG!

Fare for personskader!

Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

MERK

Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, henvend deg til vår kundeservice.

Feil Årsak Utbedring
Motoren starter ikke. Drivstoffmangel. Fyll på tanken; kontroller tanklufting;kontroller drivstofffilter.
	Dårlig, tilsmusset drivstoffet;gammelt drivstoff på tanken.	Bruk alltid ferskt drivstoff fra ren kanne;rengjør forgasseren (kundeserviceverksted).
	Luftfilteret er tilsmusset. Rengjør luftfilter (se bruksanvisningen til motorprodusenten).
	Ingen tenningsgnist. Rengjør tennpluggen, ev. sett i ny, kontroller tenningskabelen, kontroller tenningsanlegget (kundeserviceverkstad).
	Som følge av flere startforsøk for mye drivstoff i motorforbrenningskammeret.	Skru ut tennpluggen og tørk av.
Starteren fungerer ikke.	Tomt eller svakt startbatteri. Lad startbatteriet.
	Sikkerhetsbryteren på førersetet fungerer ikke.	Sett deg riktig på førersetet; bryteren er defekt.
	Sikkerhetsbryteren på bremsepedalen fungerer ikke.	Tråkk bremsepedalen helt ned.
	Klippeaggregatet er koblet inn. Koble ut klippeaggregatet.
	Sikring på (+)-kabelen på startbatteriet.	Kontroller sikring, eventuelt skift ut.
Motorytelsen synker. For høyt eller for fuktig gress. Korriger klippehøyde; skaff frirom for klippeaggregatet ved å rygge litt.
	Utkastkanal/klippedekk blokkert. Slå av motoren og ta ut tenningsnøkke-len!Rengjør utkastkanal/klippedekk.
	Luftfilteret er tilsmusset. Rengjør luftfilter (se bruksanvisningen til motorprodusenten).
	Forgasserinnstillingen stemmer ikke.	Få innstillingen kontrollert (kundeserviceverksted).
	Knivene er svært slitte. Skift knivene (kundeserviceverksted).
	Kjørehastigheten er for høy. Reduser kjørehastigheten.
Plentraktoren vibrerer sterkt.	Klippeaggregatet er skadet. Kontroller klippeaggregatet (kundeserviceverkstad).
Plentraktoren starter ikke.	På hydrostatdrivverk: ingen fremdrift.	Legg om forbikoblingsspaken til drifts-stilling (se Kapittel 7.3 "Skyve plentraktoren", side 327).
Uren klipping. Knivene er slitte, sløve. Skift knivene eller slip dem. Avbalanser slipte kniver (kundeserviceverksted)!
	Feil klippehøyde. Korriger klippehøyden.
	For lavt motorturtall. Still inn maksimalt motorturtall.
	Kjørehastigheten er for høy. Reduser kjørehastigheten.
	Forskjellig dekktrykk i dekkene.	Pump opp til riktig lufttrykk. Les av riktig lufttrykk på dekkene.
Gressoppsamleren fylles ikke.	Klippehøyden er stilt inn for dypt.	Korriger klippehøyden.
	Gresset er fuktig - er for tungt til å bli transportert av luftstrøm- men.	Klippetidspunktet forskyves inntil gress- flaten er tørket.
	Knivene er svært slitte. Skifte kniver. (Kundeverksted)
	Plenen er for høy. Klipp plenen 2 ganger:
		■ 1. Gjennomgang: maks. klippehøy- de
		■ 2. Gjennomgang: ønsket klippehøy- de.
	Tekstilsekk blokkert - ingen luft slipper gjennom.	Rengjør tekstilsekken.
	Tilsmusset utkastkanal/klippe- dekk.	Rengjør utkastkanal/klippedekk.
Nivåindikator starter ikke.	Klipperester på nivåindikatorspa- ken.	Fjern klipperester på nivåindikatorspa- ken. Sjekk så smidigheten.
Fremdrift, brems, kobling og klippeag- gregat.		La traktoren bare bli kontrollert av et kundeserviceverksted!

13 GARANTI

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler

Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Forbrenningsmotorer (for disse gjelder de garantivilkårene til den respektive motorprodusenten)

Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven- de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.

Garantien gjelder ikke ved:

■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
