151344 - Måleverktøy Biltema - Gratis bruksanvisning og manual

Produkttype	Digitalt multimeter for bil
Merke	Biltema
Modell	151344
Dimensjoner	150 x 80 x 35 mm
Vekt	220 g (med batterier)
Strømforsyning	2 AAA-batterier 1,5 V
Display	LCD-bakgrunnsbelyst skjerm, 6000 punkter
Målefunksjoner	AC/DC-spenning, AC/DC-strøm, motstand, kontinuitet, diode, frekvens, temperatur (termoelement type K)
Måleområder	Spenning: 600 mV til 600 V (AC/DC); Strøm: 600 µA til 10 A; Motstand: 600 Ω til 60 MΩ
Grunnnøyaktighet	±0,5% + 3 siffer (DC-spenning)
Elektrisk sikkerhet	CAT III 600 V
Tilkobling	Kontakt for termoelement type K, USB-port (valgfri)
Inkluderte tilbehør	Testledninger, termoelement, bruksanvisning, batterier
Vedlikehold og rengjøring	Tørk av med en fuktig klut; ikke bruk løsemidler; bytt batterier når batterisymbolet vises
Reparerbarhet	Reservedeler tilgjengelig (sikring, ledninger); reparasjon hos autorisert verksted
Garanti	2 år
Bruksområder	Bildiagnose, elektronikk, elektrisk vedlikehold

Ofte stilte spørsmål - 151344 Biltema

Hvordan bruke multimeteret til å teste et bilbatteri?

Sett velgeren på DC voltage (V⎓) og velg et område over 12 V (for eksempel 20 V). Koble den røde proben til den positive polen (+) og den sorte proben til den negative polen (-). Et sunt batteri viser mellom 12,4 og 12,7 V når motoren er av.

Hva gjør jeg hvis skjermen viser 'OL' eller '1'?

'OL' betyr Over Load (overbelastning): målingen overskrider valgt område. Øk måleområdet eller kontroller at probene er riktig tilkoblet.

Hvordan bytter jeg batterier?

Slå av apparatet, fjern bakdekselet ved å skru ut skruen, bytt de to brukte AAA-batteriene med nye, og pass på polariteten, og lukk deretter dekselet.

Multimeteret slår seg ikke på, hva gjør jeg?

Kontroller først at batteriene er installert og i god stand. Hvis problemet vedvarer, prøv med nye batterier. Sørg for at velgeren ikke står på 'OFF'.

Hvordan måle motstand nøyaktig?

Koble fra strømmen til kretsen, velg Ω-modus, koble probene på hver side av motstanden. Les av verdien. For lave motstander, bruk Relative (REL)-funksjonen for å kompensere for ledningsmotstand.

Kan jeg måle strømmen til et bilbatteri?

Ja, men vær forsiktig: bruk 10A-området og koble den røde proben til den dedikerte kontakten (ofte merket '10A'). Ikke overskrid 30 sekunders måling for å unngå overoppheting.

Hvordan teste en diode?

Velg diode-modus (symbol ⎇). Koble den røde proben til anoden og den sorte til katoden. En frisk diode viser en terskelspenning (0,5 til 0,8 V for silisium); ved omvendt polaritet viser skjermen 'OL'.

Hva betyr symbolet 'CAT III 600V'?

Det er en sikkerhetskategori: apparatet kan måle spenninger opp til 600 V i faste elektriske installasjoner, som fordelingsskap, med forsterket beskyttelse mot transient overspenning.

Hvordan rengjøre multimeteret?

Bruk en myk, lett fuktig klut (ikke løsemidler). Ikke senk ned. Rengjør terminalene med en bomullspinne fuktet med isopropylalkohol for å fjerne rester.

Hvor finner jeg reservesikringer?

Reservesikringer (ofte 10A) er tilgjengelige i Biltema-butikker eller på nettet. Kontroller type (hurtig) og dimensjoner før kjøp.

BRUKSANVISNING 151344 Biltema

OBS! – Indikerar text med extra viktig information.

Denne bruksanvisningen og sikkerhetsforskriftene i den må leses før produktet tas i bruk. Vær spesielt oppmerksom på følgende advarsler:

FARE! – Indikerer en risiko som med stor sannsynlighet vil føre til dødsfall eller alvorlig personskade hvis den ikke unngås.

ADVARSEL! – Indikerer en risiko som sannsynligvis vil føre til dødsfall eller alvorlig personskade hvis den ikke unngås.

OBS! – Indikerer tekst med ekstra viktig informasjon.

Bilen kan rulle, og motorens deler kan rotere.

Girspaken må stå i fri (eller "P" ved automatgir). Hold hender og fi ngre unna roterende deler på motoren når du bruker dette verktøyet.

Ikke bruk løstsittende klær, da de kan sette seg fast i roterende deler.

OBS! Disse instruksjonene er kun veiledende. Se bilens instruksjonsbok/verkstedhånbok for korrekt prosedyre.

3. BEREGNET BRUK

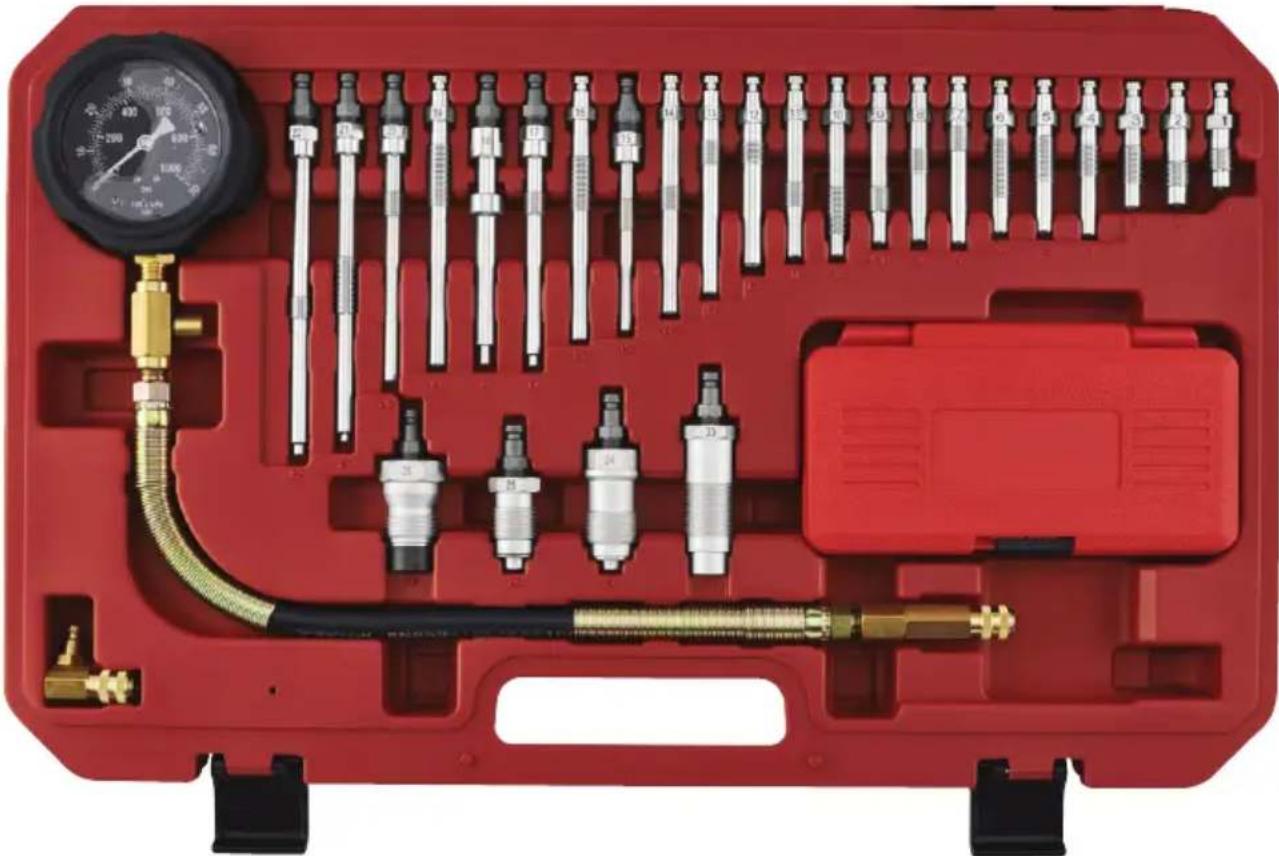

For kompresjonstest av kjøretøy med dieselmotor.

(for lastebiler, busser, båter og landbrukskjøretøy)

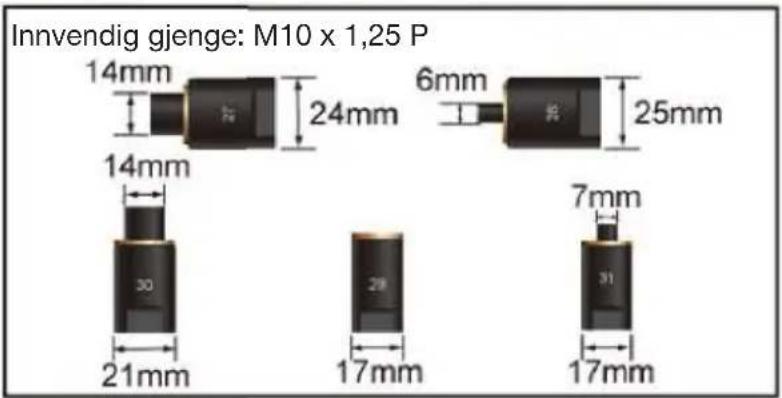

Innvendig gjenge: M10 x 1,25 P 14mm 24mm 6mm 25mm 14mm 30 21mm 29 17mm 7mm 31 17mm

5. HÅNDTERING

Slik gjør du:

1. Fjern kjøretøyets dyser eller glødeplugger.

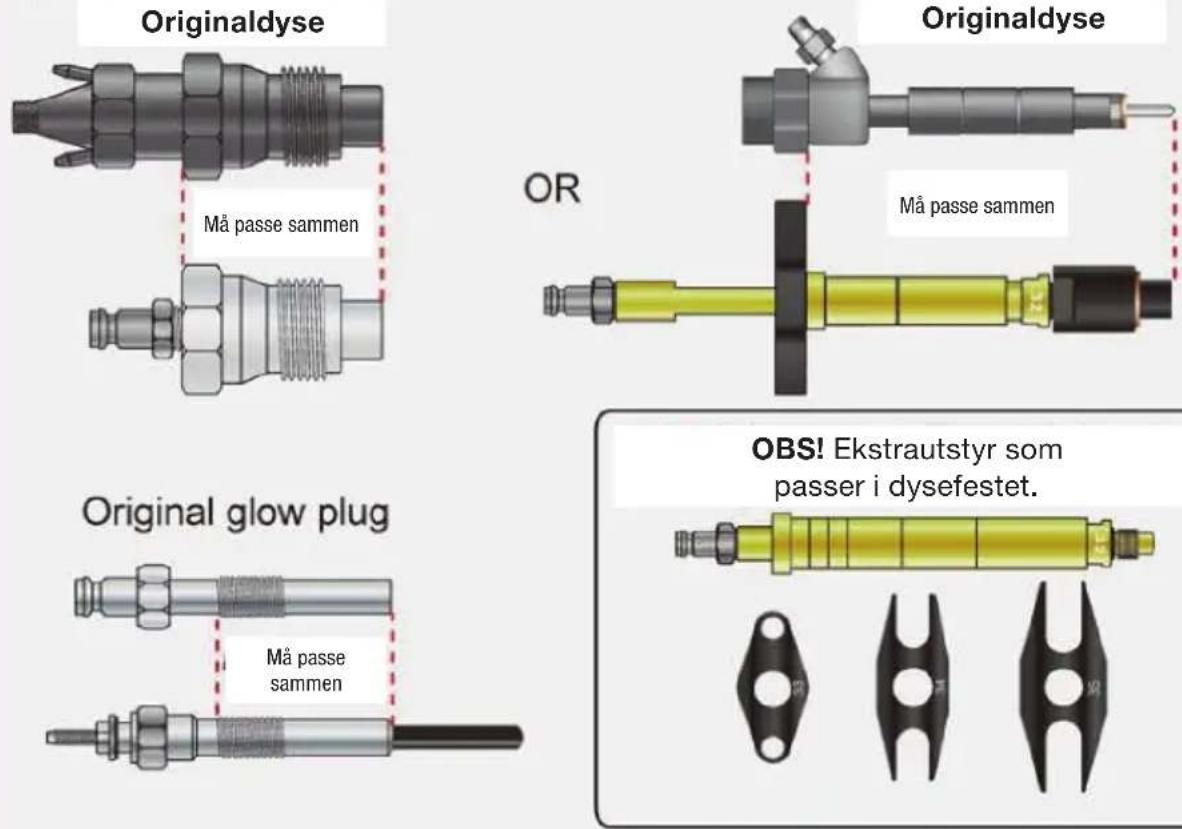

2. Velg egnede testdeler med passende størrelse, som passer kjøretøyets dyser eller glødeplugger.

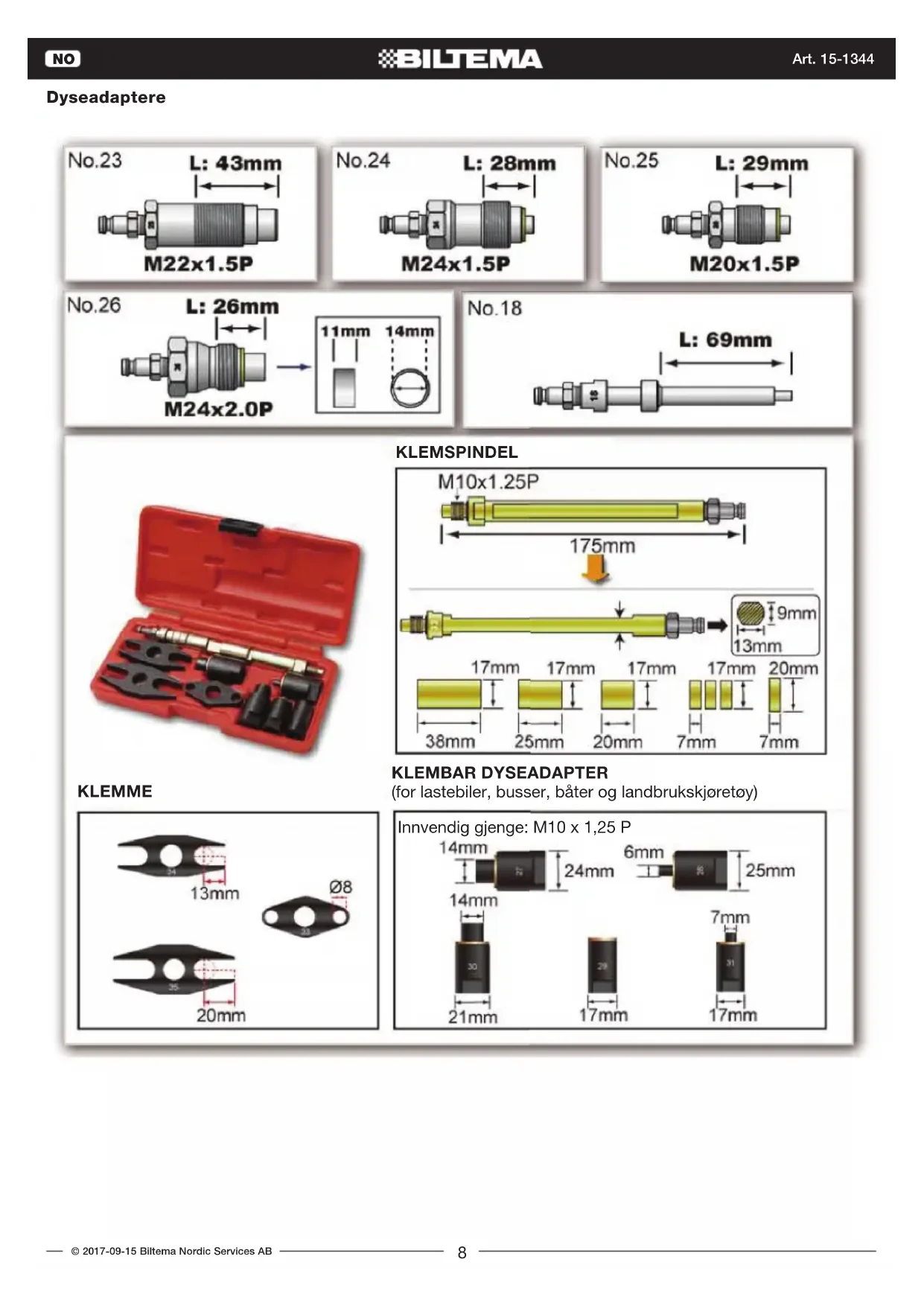

Se fi g. 1. Se kapittel 6. BRUKSOMRÅDER for å velge riktig testadapter til kjøretøyet.

1. Koble testadapterne til kjøretøyet.

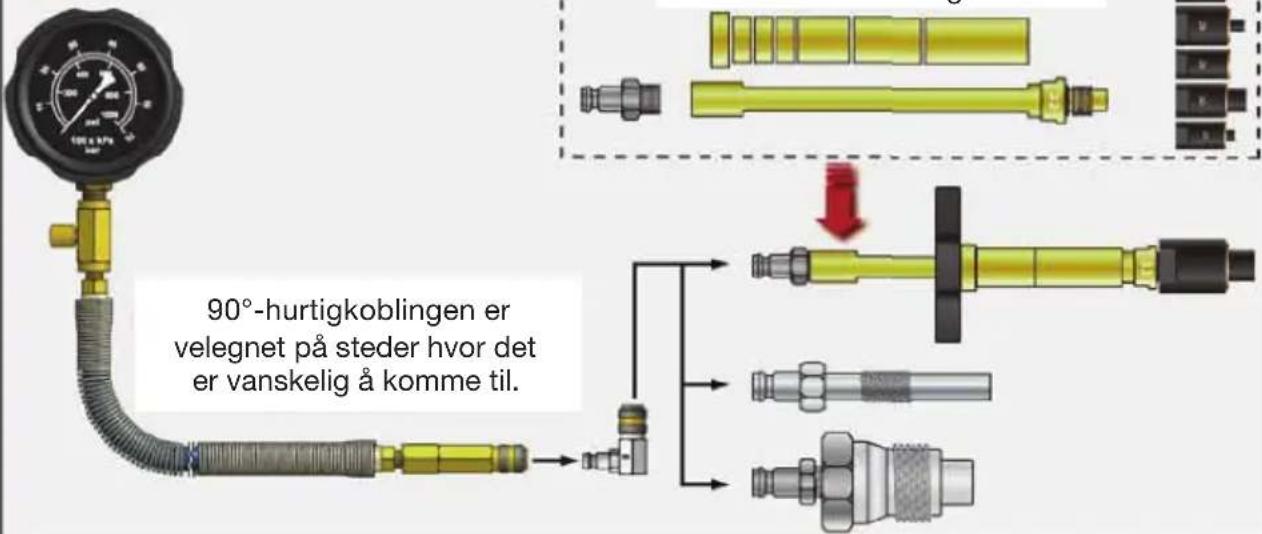

2. Koble til manometeret, og kjør motoren med startmotoren for å utføre kompresjonstest. Se fi g. 2.

Fig.1

Fig.2

PURISTUSPAINEMITTARI

DIESEL

1. JOHDANTO

Bilen kan rulle, og motorens dele roterer.
