KÄYTTÖOHJE 151344 Biltema

Tämä käyttöohje ja sen sisältämät turvallisuusohjeet on luettava ennen tuotteen käyttöönottoa. Kiinnitä erityistä huomiota seuraaviin huomiosanoihin:

VAARA! – Tarkoittaa hyvin todennäköisesti kuolemaan johtavan tai vakavan henkilövahingon vaaraa! VAROITUS! – Tarkoittaa todennäköisesti kuolemaan johtavan tai vakavan henkilövahingon vaaraa! HUOMIO! – Tarkoittaa lievän tai kohtalaisen henkilövahingon vaaraa!

HUOM! – Tarkoittaa tärkeitä tietoja sisältävää tekstiä.

Käyttöohje on säilytettävä varmassa paikassa ja an- nettava uudelle omistajalle, mikäli tuote myydään.

2. TURVALLISUUSOHJEET

VAROITUS! Ruhjoutumisvammojen vaara.

Auto saattaa vieriä ja moottorin osat pyörivät. Vaihteen tulee olla vapaalla (automaattivaihteessa asennossa "P"). Pidä kädet ja sormet kaukana moot- torin pyörivistä osista, kun käytät tätä työkalua.

HUOM! Käytä suojalaseja ja hiusverkkoa. Korut on otettava pois.

Älä käytä väljiä vaatteita, ne voivat tarttua liikkuviin osiin.

HUOM! Nämä ohjeet ovat vain suuntaa-antavia. Tarkasta oikea menettelytapa auton käyttö- tai huoltooppaasta.

3. KÄYTTÖTARKOITUS

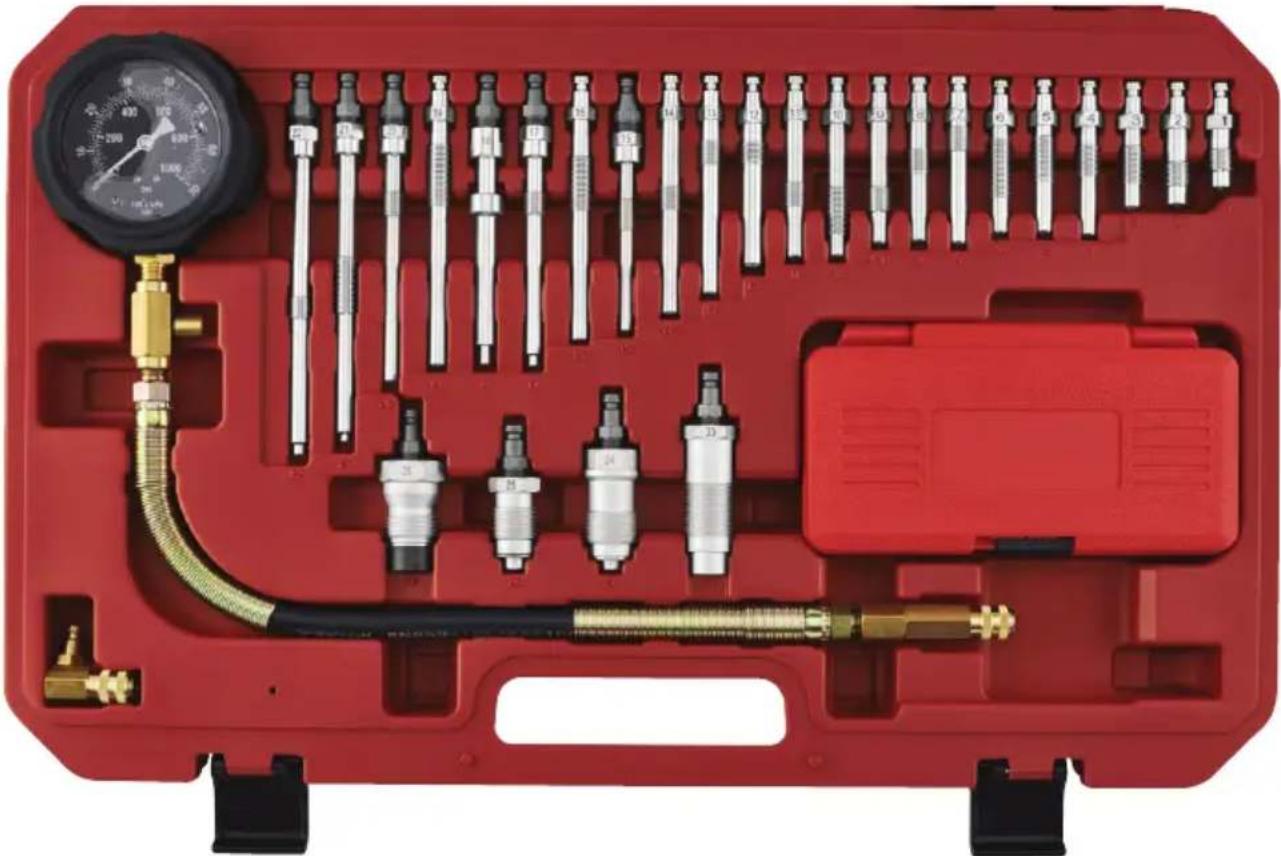

Dieselmoottoriajoneuvojen puristuspainetestauksiin.

PURISTETTAVA INJEKTORISOVITE
(kuorma-autoihin, busseihin, veneisiin ja maatalouskoneisiin)

Sisäkierre: M10 x 1,25 P

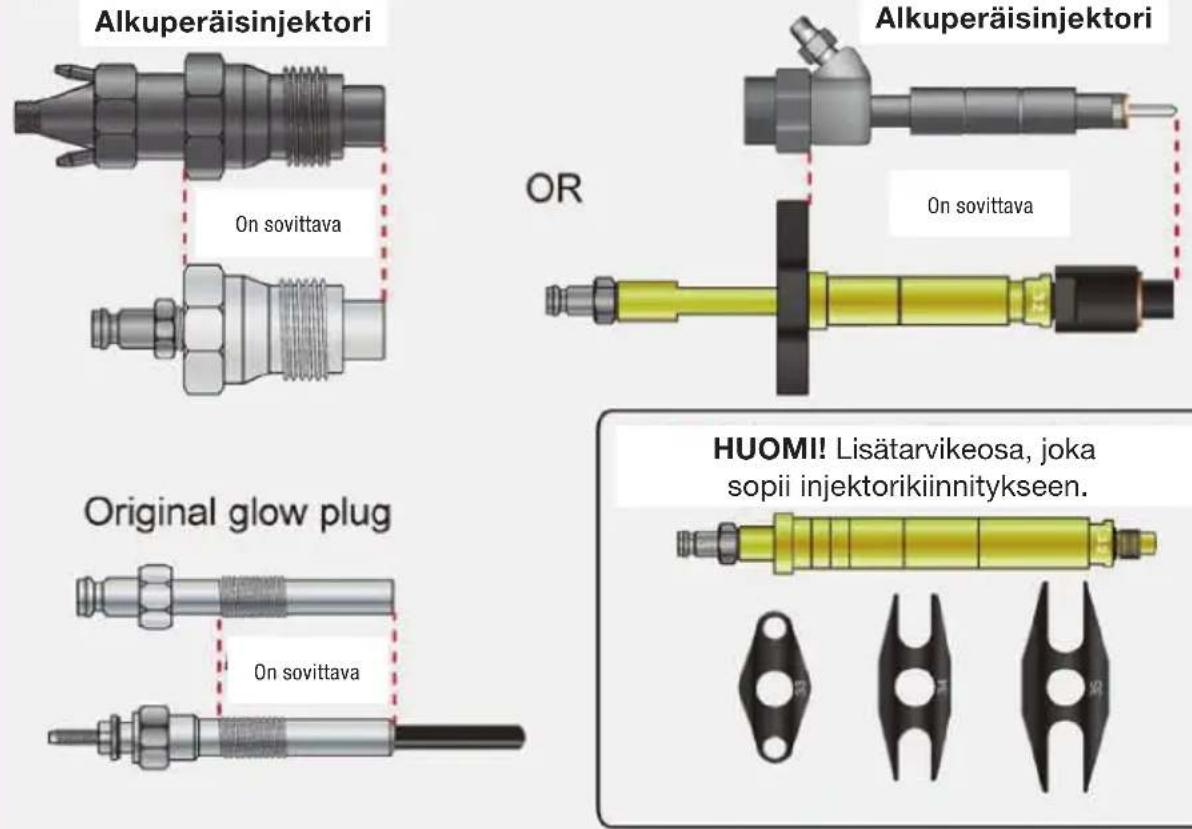

1. Ota ajoneuvon injektorit tai hehkutulpat pois.

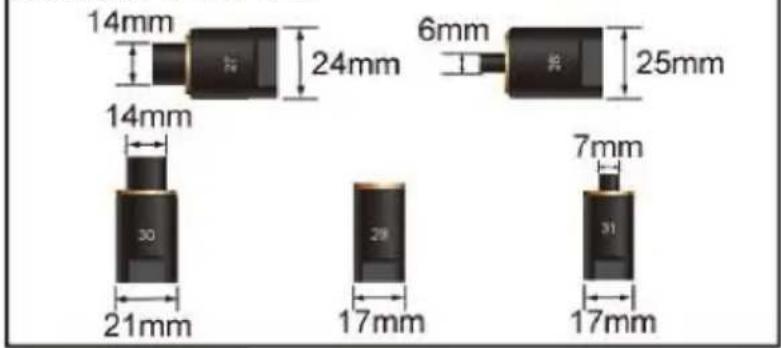

2. Valitse sopivat ja oikean kokoiset testikappaleet, jotka vastaavat ajoneuvon injektoreita tai hehku-

tulppia. Ks. kuva 1. Ks. luku 6. SOVELLUKSET oikean testisovitteen valitsemiseen ajoneuvolle.

1. Liitä testisovitteet ajoneuvoon.

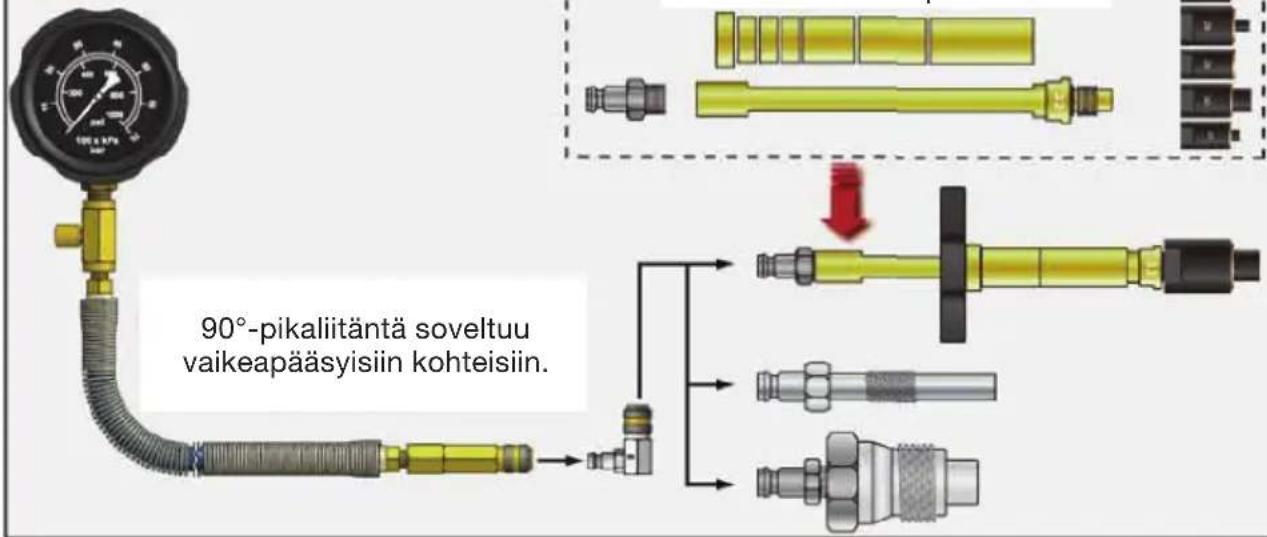

2. Liitä painemittari ja käytä moottoria käynnistysmoottorilla puristuspaineen testaamiseksi. Ks. kuva 2.

Fig.1

Fig.2

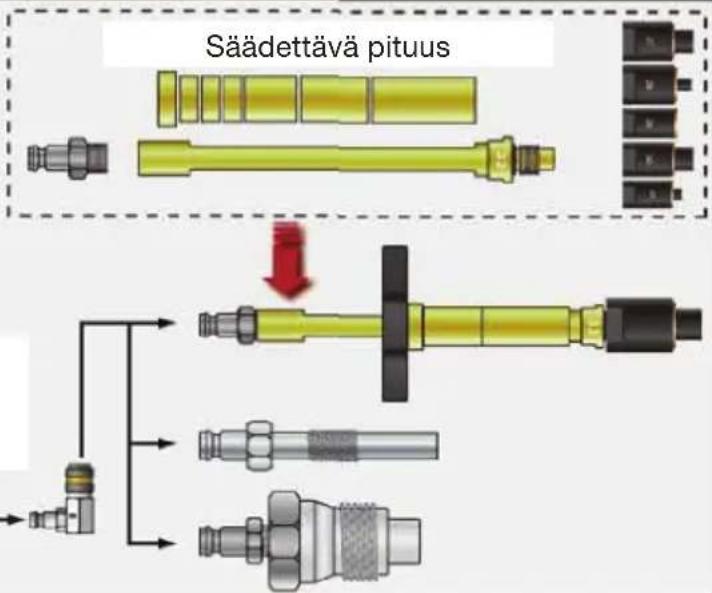

Säädettävä pituus

KOMPRESSIONSTESTER

DIESEL

1. INTRODUKTION
