BRUKSANVISNING LM80 LiftMaster

1. Garageportens skinne SKAL monteres sikkert og stabilt på en bærende

væg, eller i loftet over garageporten.

2. Hvis loftet i din garage er beklædt, forskallet el. lign., er det muligvis nød-

Pose med monteringsmateriale:

1. Åbn dækslet på automatikkens bagside.

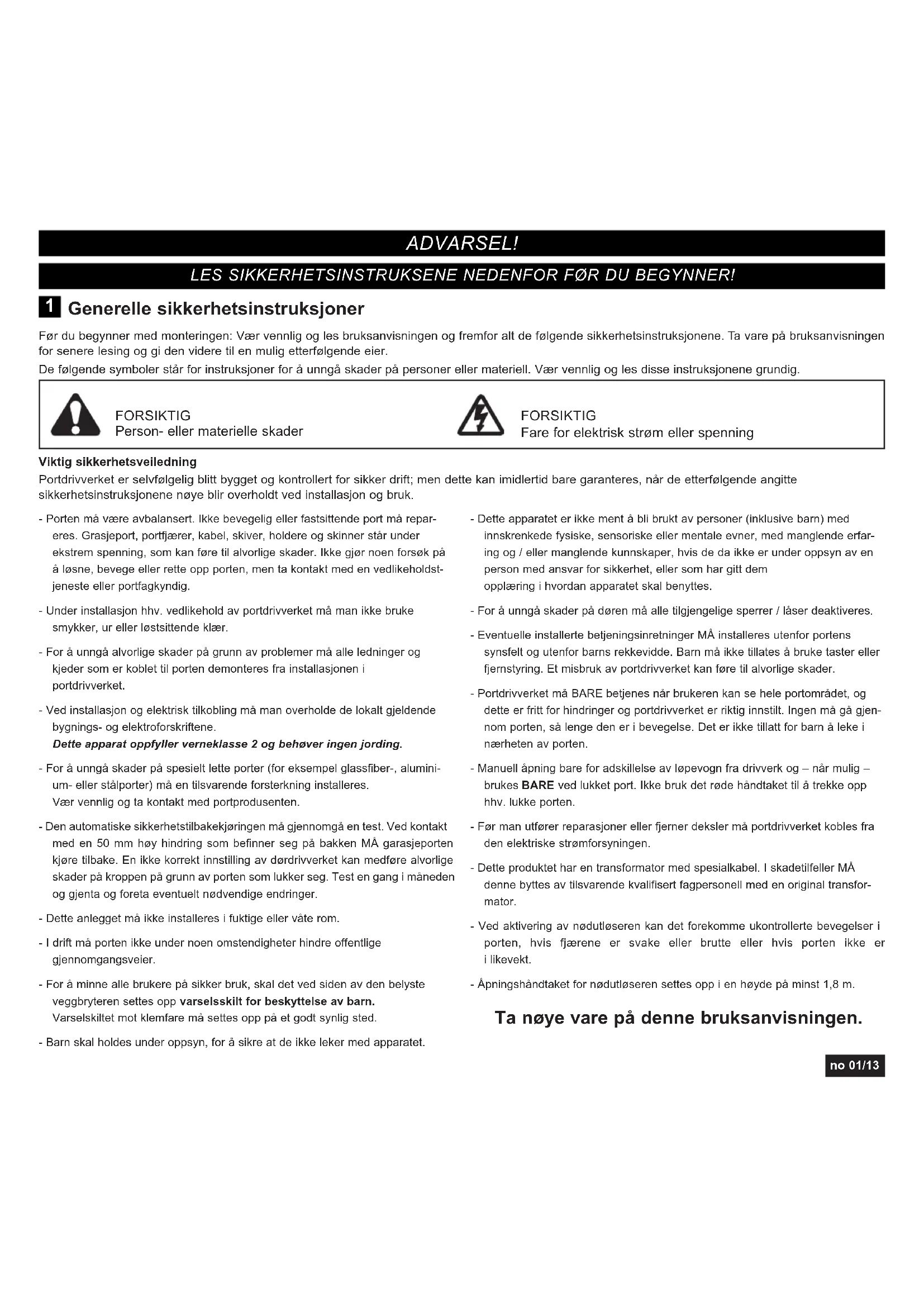

LES SIKKERHETSINSTRUKSENE NEDENFOR FØR DU BEGYNNER! ADVARSEL! - Porten må være avbalansert. Ikke bevegelig eller fastsittende port må repar-eres. Grasjeport, portfjærer, kabel, skiver, holdere og skinner står underekstrem spenning, som kan føre til alvorlige skader. Ikke gjør noen forsøk påå løsne, bevege eller rette opp porten, men ta kontakt med en vedlikeholdst-jeneste eller portfagkyndig.- Under installasjon hhv. vedlikehold av portdrivverket må man ikke bruke smykker, ur eller løstsittende klær. - For å unngå alvorlige skader på grunn av problemer må alle ledninger ogkjeder som er koblet til porten demonteres fra installasjonen i portdrivverket.- Ved installasjon og elektrisk tilkobling må man overholde de lokalt gjeldendebygnings- og elektroforskriftene.Dette apparat oppfyller verneklasse 2 og behøver ingen jording.- For å unngå skader på spesielt lette porter (for eksempel glassfiber-, alumini-um- eller stålporter) må en tilsvarende forsterkning installeres. Vær vennlig og ta kontakt med portprodusenten.- Den automatiske sikkerhetstilbakekjøringen må gjennomgå en test. Ved kontaktmed en 50 mm høy hindring som befinner seg på bakken MÅ garasjeportenkjøre tilbake. En ikke korrekt innstilling av dørdrivverket kan medføre alvorligeskader på kroppen på grunn av porten som lukker seg. Test en gang i månedenog gjenta og foreta eventuelt nødvendige endringer.- Dette anlegget må ikke installeres i fuktige eller våte rom.- I drift må porten ikke under noen omstendigheter hindre offentlige gjennomgangsveier.- For å minne alle brukere på sikker bruk, skal det ved siden av den belysteveggbryteren settes opp varselsskilt for beskyttelse av barn.Varselskiltet mot klemfare må settes opp på et godt synlig sted.- Barn skal holdes under oppsyn, for å sikre at de ikke leker med apparatet.- Dette apparatet er ikke ment å bli brukt av personer (inklusive barn) medinnskrenkede fysiske, sensoriske eller mentale evner, med manglende erfar-ing og / eller manglende kunnskaper, hvis de da ikke er under oppsyn av enperson med ansvar for sikkerhet, eller som har gitt dem opplæring i hvordan apparatet skal benyttes.- For å unngå skader på døren må alle tilgjengelige sperrer / låser deaktiveres. - Eventuelle installerte betjeningsinretninger MÅ installeres utenfor portenssynsfelt og utenfor barns rekkevidde. Barn må ikke tillates å bruke taster ellerfjernstyring. Et misbruk av portdrivverket kan føre til alvorlige skader.- Portdrivverket må BARE betjenes når brukeren kan se hele portområdet, ogdette er fritt for hindringer og portdrivverket er riktig innstilt. Ingen må gå gjen-nom porten, så lenge den er i bevegelse. Det er ikke tillatt for barn å leke inærheten av porten.- Manuell åpning bare for adskillelse av løpevogn fra drivverk og – når mulig – brukes BARE ved lukket port. Ikke bruk det røde håndtaket til å trekke opp hhv. lukke porten.- Før man utfører reparasjoner eller fjerner deksler må portdrivverket kobles fraden elektriske strømforsyningen.- Dette produktet har en transformator med spesialkabel. I skadetilfeller MÅdenne byttes av tilsvarende kvalifisert fagpersonell med en original transfor-mator.- Ved aktivering av nødutløseren kan det forekomme ukontrollerte bevegelser iporten, hvis fjærene er svake eller brutte eller hvis porten ikke er i likevekt.- Åpningshåndtaket for nødutløseren settes opp i en høyde på minst 1,8 m. Ta nøye vare på denne bruksanvisningen.Forskriftsmessig bruk Apparatet er tiltenkt åpning og lukking av tipp- og seksjons -garasjeporter til privat bruk. Apparatet er ikke tiltenkt for næringsdrift, men utelukkende til bruk på private garasjeporter, som er beregnet på en enkelt husholdning. Enhver ikke forskriftsmessig bruk medfører betydelig fare for ulykker. Produsenten overtar intet ansvar for ikke forskriftsmessig bruk. Leveranseomfang Vennligst kontroller før montering at alle delene er med i leveransen. Merk: Nummereringen gjelder bare for tilsvarende kapittel. Produktoversikt Denne figuren viser den trinnvise monteringen av anlegget og en komplett oversikt over det ferdig monterte anlegget. Oversikt over deler (drivhode):

Oversikt over deler (skinne):

Henvisning: Bildet viser innholdet til grunnmodellen. Kartonginnholdet varierer avhengig av innkjøpt modell

Før du begynner VIKTIG INFORMASJON Dersom garasjen din ikke har en sideinngang, må en ekstern nødåpner installeres. Denne gjør det mulig med manuell drift fra utsiden av garasjeporten ved strømbrudd. Porttyper A. Én-dels port kun med horisontal løpeskinne. B. Én-dels port med vertikal og horisontal løpeskinne – krever spesialportarm (E, The Chamberlain Arm™) og lysport, The Protector SystemTMTa kontakt med forhandleren. C. Seksjonsport med bueformet løpeskinne montering av portarm. D. Canopy” vippeport - krever spesialportarm (E, The Chamberlain Arm™) og lysport, The Protector System™. Ta kontakt med forhandleren. E. Spesialportarm - The Chamberlain Arm™ for porttypene B og D.

no 02/13 Forberedelse Kontroller først om porten er avbalansert og i likevekt. Åpne døren nesten halvveis og slipp den løs. Porten skal nå selvstendig knapt endre stilling, men holdes alene med fjærkraft, og forbli i denne stillingen.

1. Skinnen til garasjeporten MÅ være festet sikkert og stabilt i bærende

nødvendig med ytterligere holdeinnretninger og festeskinner (ikke inneholdt i leveranseomfanget).

3. Hvis garsjen ikke har noen separat sideinngang, må en ekstern

nødåpner bli installert. Nødvendig verktøy

Pose med festemateriale:

1. Skrue med flatt, rundt hode

Verktøyliste: Stige Markeringsstift Tang Bormaskin Hammer Skralle Metallsag Forskjellige bor (8, 6, 5, 4.5 mm) Ringnøkkel Vater Skruetrekker Målebåndno 03/13 Montering av portdrivverket Viktig informasjon for sikker montering. Alle monteringanvisninger må følges. Feil montering kan medføre alvorlige ulykker. Montering av skinne Skinnen er i stor grad formontert og består av 1,2 eller 3 deler. I fremre del (A) er det løpevogn, skyvestang, utløserhåndtak, førerull og karmfester med remmenstrammer. I bakre del (B) er det opptak for drivaksel og kjedet-/ remmenannhjul. Fremre og bakre skinnedel ligger etter hverandre.

1. Fjern kabelbinderen som sikrer remmen.

2. De to skinnedelene trekkes fra hverandre for å lage en åpning for de to

midterste delene (C). Disse skinnene er konstruert slik at de enkelt kan settes inn i de midterste delene. De 2 forbindelsesdelene (D) skyves over berøringsstedet på skinnedelene inntil markeringen. For sikring av forbindelsesstykkene bøyes metallnesen med et egnet verktøy mot utsiden. Montering av skinnen er fullført. Stramming av remmen Remmen i skinnen strammes så langt at fjæren (1) blir omtrent halvveis sammentrykket. Dette må fjæren kunne i løpende drift.

Montering av skinnen til drivverket

1. Kontroller om remmen sitter på tannhjulet. Dersom remmen har sklidd av

under montering, løsne remmen, posisjoner og stram på nytt.

2. Skinnen (1) omdreies og settes med tannhjulsiden (2) helt på

3. Skinnen festes med begge festebøylene (4) og skruene (5) til

drivverket. Valgfritt: For å forkorte totallengden med 140mm kan motoren monteres 90° forstilt som vist i bilde 11. Dette gir mulighet for tilgang og programmering fra siden. Til dette fjernes bryteren og monteres på den andre holderen. Fjern gummipluggen slik at kabelutgangen åpnes. Fortsett så med trinn 3. Dermed er montering av portdrivverket fullført.

Installasjon av portdrivverk Bestemme midten av garasjeporten Ved arbeid over hodet må man bruke vernebriller for å beskytte øynene. For å unngå skader på porten må alle sperrer / låser deaktiveres. For å unngå alvorlige skader må alle ledninger og kjeder som er koblet til porten demonteres før installasjon av portdrivverket. Portdrivverket må innstalleres i en høyde på minst 2,10 m over bakken. Marker først midtlinjen på porten (1). Ved å utgå fra dette punktet trekkes en linje til taket. For installasjon på taket tegner du fra denne linjen en ytterligere linje i midten av taket (2) i rett vinkel til porten. Lengde ca. 2,80 m. Montering av karmfeste MERK: Avstand mellom det høyeste punktet over portrammen og skinnen må være maksimalt 50 mm. Avhengig av porttype hever portrammen seg noen cm når porten blir åpnet. Dette må tas hensyn til, slik at porten ikke senere sliter på skinnen. A. Veggmontering: Karmfestet (1) plasseres midt på loddrett midtlinje (2); på den måten ligger det under kanten til den horisontale linjen. Marker alle hull for karmfestet. Forhåndsbor hull med 4,5 mm diameter og fest karmfestet med treskruer (3). MERK: I tilfelle montering på betongtak / betongkarm må de medfølgende betongpluggene (4) og skruene (3) benyttes. Borehullstørrelse ved betong: 8 mm. B. Takmontering: Trekk den loddrette midtlinjen (2) videre til taket og ca 200 mm langs taket. Karmfestet (1) på den loddrette markeringen plasseres inntil 150 mm i midten fra veggen. Marker alle hull for karmfestet. Bor hull med 4,5 mm diameter og fest karmfestet med treskruer (3). Festing av drivverk til karm Det kan være nødvendig å legge drivverket forbigående høyere, slik at skinnen til porter med flere deler ikke støter på fjærene. Drivverket må enten være godt oppstøttet (leder), eller bli holdt fast av en annen person. Drivverkshodet legges på garasjegu vet under karmfestingen. Løft skinnen inntil hullene til festedelen og hullene på karm- festingen ligger over hverandre. Før skruen (1) gjennom hullet og skru fast med mutteren (2).

14no 04/13 Opphenging av portdrivverk Åpne porten helt og legg portdrivverket på porten (fig. A). Legg under et stykke tre / kartong på det markerte stedet (X). Åpneren skal festes godt til et bærende bygningselement i garasjen. Tre monteringseksempler er vist (fig. B), men det er absolutt mulig at ingen av disse tre ligner helt på ditt system. Takfestene (1) må vinkles for å gi skikkelig støtte. I tak med puss, kledning eller forskaling skal det monteres en solid metallbrakett (følger ikke med) før åpneren kan monteres til et bærende bygningselement. Ved montering i betongtak skal de vedlagte betongpluggene brukes (3). Mål avstanden mellom åpneren og det bærende bygningselementet (eller taket) på hver side av åpneren. Kutt begge delene av takfestet til passende lengde. Flat ut den ene enden på hver festebrakett og bøy eller vri endene til de tilsvarer festevinklene. Unngå å bøye festebraketten på et sted hvor det sitter festehull. Bor 4,5mm føringshull i de bærende bygningselementene (eller taket). Montér festene til det tilsvarende bygningselementet ved hjelp av treskruer (4). Løft opp åpneren; fest den til takfestebrakettene ved hjelp av en skrue, og en mutter (5). Kontrollér at T-skinnen er plassert midt over porten. FJERN den 25mm tykke planken. Trekk porten opp for hånd. Hvis porten berører skinnen, skal løpeskinnefestet plasseres høyere. Pass på at skinnen går vannrett langs hele taket. Avstanden kan bli tilpasset de gitte avstandene mellom hullene. Overskytende ender på takfestene kan kuttes ved behov. Montering av portfeste Installasjon av leddport eller enhetlige porter: Portfestet (1) har flere festehull. Legg portfestet i mdten over på innsiden av porten som angitt. Marker hullene og skru fast portfestet. Montasjehøyde:

Feste portarmen på løpevognen Den rette portarmen er allerede formontert. Ved å trekke i det røde håndtaket løsnes løpevognen fra remmen og kan beveges for hånd. LÅSE OPP:

1. Om mulig bør porten være helt lukket.

2. Trekk det røde nødutløsningshåndtaket ned.

LÅSE: Åpningsmekanismen forhindrer at løpevognen igjen låses automatisk. Trykk den grønne knappen på løpevognen og systemet vil igjen bli låst ved neste bevegelse av porten. Utløserhåndtaket for nødutløsning plasseres i en høyde 1,80 m. Det gule informasjonsskiltet om utløseren (klistremerke) festes på snoren til porthåndtaket.

Elektrisk tilkobling For å unngå fare for personer og skader på apparatet, må portdrivverket først aktiveres når det i følge denne bruksanvisning uttrykkelig er gitt anvisning om det. Støpselet må alltid være fritt tilgjengelig for å kunne koble fra strømmen. Montering av veggkonsollen eller Multifunksjons-veggkonsol Installér veggkonsollen slik at man kan se garasjeporten, men utenfor området rundt porten og portskinnene samt utenfor barns rekkevidde, minst 1,5m over bakken. For sikkerhets skyld skal advarselen festes permanent ved siden av veggkonsollen. På baksiden av veggkonsollen sitter det to klemmer. Fjern isolasjonen fra ringeledningen opp til ca. 6mm. Skill lederne så langt fra hverandre at den rød/hvite lederen kan koples til klemmen (RED) og den hvite lederen kan koples til klemmen (WHT). Montér veggkonsollen til en av garasjens innervegger ved hjelp av de vedlagte plateskruene (3). I tørrvegg skal det bores hull med en diameter på 5 mm og brukes plugger (6). Vi anbefaler å montere veggkonsollen ved siden av garasjens sidedør og utenfor barns rekkevidde. Før ringeledningen langs veggen og over taket frem til portåpneren. For å feste ledningen skal det brukes isolerte stifter (5). Hurtigkoplingsklemmene på mottakeren sitter bak dekselet til åpnerens lys. Ringeledningen skal koples til klemmene. Betjening av tasten For å åpne hhv. lukke porten trykkes tasten én gang. For å stoppe porten mens den er i bevegelse trykkes tasten på nytt. Multifunksjons-veggkonsol: Trykk den hvite firkanten for å åpne eller stoppe porten. Ved å trykke en gang til stoppes porten. Lysfunksjon: Trykk lystasten for å slå åpnerens lys på eller av. Når lyset slås på og åpneren settes i drift, er lyset påslått i 2,5 minutter. Lyset kan slås av tidligere ved å trykke tasten på nytt. Lysbryteren har ingen innvirkning på belysningen av åpneren når denne er i drift.

18no 05/13 Installasjon av fotocelle (Valgfritt tilbehør) Etter installasjon og justering av portdrivverket kan en fotocelle bli installert (klemmer 2+3). Bruksanvisning for installasjonen finnes vedlagt i leveransen til fotocellen. Med den valgfrie fotocellen blir det sikret at porten er åpen, hhv. for- blir åpen, så lenge det befinner seg personer, særlig mindre barn i portområde. Med en fotocelle blir en lukkende port kjørt opp hhv. en åpen port blir hindret å lukke seg, når en person som befinner seg i området bry- ter sensorstrålen. En fotocelle anbefales spesielt for familer med små barn.

Tilkobling av drivenhet Portdrivverket kobles til en forskriftsmessig installert beskyttet stikkontakt i henhold til lokalt gjeldende retningslinjer og bestemmelser. MERK: Når man kobler på drivverket blir også drivverksbelysningen kort slått på Innstilling og testing av port Portdrivverket må bare benyttes når brukeren kan se hele portområdet, og dette er fritt for hindringer og at port- drivverket er riktig innstilt. Ingen må gå gjennom porten så lenge denne er i bevegelse. Kontroller før første igangsetting at alle innretninger som ikke er nødvendige, er satt ut av drift. Fjern alt monteringsutstyr og verktøy fra portens svingområde.

Innstilling av endeposisjonene Endeposisjonene er de posisjonene der porten stopper, når den er blitt kjørt opp eller ned. Utfør de følgende programmeringstrinn for å stille inn endeposisjonene. Motoren er utstyrt med to hastighetstrinn. Programvaren til motoren velger ved innlæring automatisk den passende hastigheten. Vippeporter og porter som er i ett stykke går forskriftsmessig automatisk med lav hastighet. Porter, som har en løpebane kortere enn 190 cm, går også på lav hastighet. INNFØRING: Garasjeportmotorens elektronikk er konstruert slik at alle innstillinger, som for eksempel innstilling av endeposisjonene ÅPEN og LUKKET, forenkles. Derved registrerer styringsapparatene automatisk den nødvendi- ge kraften, som motoren behøver, for å nå denne endeposisjonen. HENVISNING: Enhver hindring av bevegelsen under åpning av porten fører til stans. Enhver hindring av bevegelsen under lukking av porten fører til reversering. Besøk våre nettsider på www.liftmaster.eu eller benytt din smart-telefon til å skanne koden på baksiden av anvisningen, for å se en kort instrusjons- video til din nye garasjeportmotor.

PROGRAMMERINGSTASTER: Programmeringstastene befinner seg under det avtakbare dekselet på baksiden av motoren (se bilde 24).

1. Trykk og hold den firkantede programmeringstasten (mellom OPP- og

NED-tastene) til OPP-tasten begynner å blinke.

2. Trykk og hold så OPP-tasten til den ønskede endeposisjonen for OPP

er nådd. HENVISNING: Med OPP- og NED-tastene kan endeposisjonen innstilles og justeres svært nøyaktig.

3. Straks porten befinner seg i ønsket endeposisjon for OPP, skal du igjen

trykke den firkantede programmeringstasten. Motorbelysningen blinker kort og så begynner NED-tasten å blinke.

4. Trykk og hold så NED-tasten til den ønskede endeposisjonen for

LUKKET er nådd. Forsikre deg om at det ikke kjøres for langt eller at skinnen bøyes oppover. HENVISNING: Med OPP- og NED-tastene kan endeposisjonen innstilles og justeres svært nøyaktig.

5. Straks porten befinner seg i ønsket grenseposisjon for LUKKET, må du

igjen trykke den firkantede programmeringstasten. Motorbelysningen blinker kort og OPP-tasten begynner igjen å blinke.

6. Trykk på OPP-tasten. Når porten når den innstilte grenseposisjonen for

OPP begynner NED-tasten å blinke. HENVISNING: Dersom porten ikke når endeposisjonen for OPP, er programmeringen mislykket. I så fall skal programmeringen gjentas med trinn 1. Dersom porten ikke kjører tilstrekkelig langt, les avsnitt 33 "Vanlige spørsmål".

7. Trykk på NED-tasten. Porten kjøres nå til den innstilte posisjonen for

LUKKET. Programmeringen er fullført.Spesialtilbehør (valgfritt) A. Tilkobling for dør i porten Åpne dekselet. Bakenfor finner du hurtigkoblingsklemmer. Koble ringeledning til hurtigkoblingsklemmer 4 og 5. B. Tilkobling for blinklys Blinklyset kan installeres hvor som helst. Tilsvarende kabler kobles til hurtigkoblingsklemme 6 og 7. D. Ekstra posisjon for stopp Beskrivelse av funksjonen: Ekstra posisjon for stopp, kan alt etter porttype benyttes til delvis åpning for personer, til lufting eller delvis åpning for husdyr. Den ekstra posisjonen for stopp kan innstilles til ønsket portposisjon innenfor endeposisjonene til garasjeporten. Aktivere: HENVISNING: ved alle programmeringstrinn hvor taster må trykkes samtidig, må en passe på at dette gjøres riktig. Dersom det etter samtidig trykking blinker andre taster enn beskrevet, må en koble motoren fra strømmen et par sekunder. Deretter begynner du med programmeringen fra starten.

1. Benytt håndsenderen eller veggpanelet til å kjøre porten til den

ønskede ekstra posisjonen for stopp.

2. Velg en av håndsenderens taster som ikke er belagt med noen

OPP-tasten i 3 sekunder og vent på blink fra motorbelysningen. Trykk så den tidligere valgte tasten på håndsenderen. For inn- læring av ytterligere håndsendere begynner du igjen med trinn 1. Deaktivere:

1. Kjør porten til posisjon LUKKET.

test. Ved kontakt med en 50 mm høy hindring som ligger på gulvet må garasjeporten kjøre tilbake. En innstilling av portdrivverket som ikke er korrekt, kan føre til alvorlige skader på kroppen på grunn av en port som lukker seg. Gjenta testen en gang per måned og foreta eventuelle nødvendige endringer. HINDERTEST: Legg en 50 mm høy hindring (1) på gulvet under garasjeporten. Kjør porten nedover. Porten må ved kontakt med hindringen kjøre tilbake. Dersom porten ved kontakt stopper, kjører porten ikke langt nok nedover. I dette tilfelle må begge endestillingene programmeres på nytt. Kjører porten etter kontakt med den 50 mm høye hindringen tilbake, fjern hindringen og lukk porten helt en gang og la den åpne. Porten vil ikke kjøre tilbake, dersom den når portstillingen ‚Lukket’. Kjører den likevel tilbake, må begge endestillingene programmeres på nytt. TEST ÅPNE: Legg 20 kg på midten av porten. Porten kan ikke kjøres opp. Programmering av fjernstyringen/ veggbryter med sende (valgfritt) Garasjeportåpneren må kun aktiveres hvis garasjeporten er fullt synlig, hvis det ikke befinner seg hindringer i nærheten og hvis åpneren er innstilt riktig. Ingen må gå inn i eller ut av garasjen mens garasjeporten går opp eller ned. Ikke la barn betjene trykktastene (hvis montert) eller fjernkontrollen og ikke la barn leke i nærheten av garasjeporten. Mottakere og fjernstyring til din garasjeportmotor er programmert på samme kode. Ved anskaffelse av ytterligere fjernstyringstilbehør må garasjeportmotoren programmeres i henhold til dette, slik at den tilsvarer den nye koden for fjernstyring. Programmering av mottakeren for ytterligere håndsenderkoder ved hjelp av den gule runde innlæringstasten.

2. Trykk og hold inne en tast til håndsenderen som du ønsker å benytte til

Motoren vil nå betjenes når tasten på håndsenderen trykkes. Dersom tasten på håndsenderen slippes, før motorbelysningen har blinket, vil koden ikke bli innlært av motoren. Sletting av alle håndsenderkoder For å kunne deaktivere uønskede koder, må først alle koder slettes: Trykk den gule tasten på motoren så lenge, til den lysende innlæringsindikatoren slukker (ca. 10 sekunder). Dermed er alle tidligere innlærte koder slettet. Nå må alle håndsendere og nøkkelfrie systemer som du ønsker å benytte, programmeres inn på nytt.

1. Koble apparatet fra strømmen.

3. Koble til apparatet mens tastene fortsatt trykkes.

4. Etter ca. 5 sekunder blinker driftsbelysningen 10 ganger som

bekreftelse. Merknad: Hver gang motoren nå kobles fra strømmen, blinker driftsbelysningen 10 ganger når den slås på igjen, for å sig- nalisere at stand-by modusen for under 1 Watt er slått av. Slå på stand-by modus for under 1 Watt: Se aktivere Henvisninger: - Når lysporten avbrytes, blir telleintervallet tilbakestilt (starter på nytt). - Automatisk lukking fungerer ikke fra den ekstra posisjonen for stopp. - Garasjeportmotoren må ha nådd endeposisjonen OPP for å kunne aktivere automatisk lukking. Feilsøking: Problem: Motoren fungerer ikke lenger uten lysport. Løsning: Ingen feil. Korrekt. Etter at lysporten er tilkoblet, er helt nødvendig for motorens funksjon. E. Skift fra hurtig til lav hastighet Beskrivelse av funksjonen: Motoren velger automatisk den nødvendige hastigheten. Skift av hastighet:

1. Kjør porten til endeposisjon LUKKET.

• Håndsender: Trykk på tasten til porten setter seg i bevegelse.

• Veggbryter (dersom dette tilbehøret er installert): Trykk på trykktasten, inntil døren setter seg i bevegelse. Manuell åpning av port (håndkraft): Om mulig skal porten være helt lukket. Svake eller defekte fjærer kan forårsake at den åpne porten faller raskt ned, og dette kan føre til materielle skader eller alvorlige personskader. ÅPNE: Trekk kort nedover i rødt håndtak. Deretter åpnes porten for hånd. Ikke trekk i tauet for å åpne / lukke porten! LÅSE: Åpningsmekanismen forhindrer at løpevognen igjen låses automatisk. Trykk den grønne knappen på løpevognen og systemet vil ved neste bevegelse av porten igjen gå i lås. Funksjonsprosess: Ved aktivering av portdrivverket ved hjelp av radiostyring eller veggbryter: - lukker porten når den var helt åpen, - åpner porten når den var lukket, - stopper porten når den er helt åpen eller lukket, - beveger porten i motsatt retning av siste fullførte bevegelse når den er delvis åpen, - kjører porten tilbake til åpen portstilling når den under lukking støtte på en hindring, - stopper porten når den under åpning treffer på en hindring. - Fotocelle (valgfritt): Ved hjelp av en fotocelle blir en lukkende port kjørt oppover hhv. en åpen dør blir hindret å lukke, når en person som befinner seg i portområdet bryter sensorstrålen. - Multifunksjons-veggkonsol (opsjon): Trykk den hvite firkanten for å åpne eller stoppe porten. Ved å trykke en gang til stoppes porten. Lysfunksjon: Trykk lystasten for å slå åpnerens lys på eller av. Når lyset slås på og åpneren settes i drift, er lyset påslått i 2,5 minutter. Lyset kan slås av tidligere ved å trykke tasten på nytt. Lysbryteren har ingen innvirkning på belysningen av åpneren når denne er i drift. Drivverksbelysningen kobles inn i følgende tilfeller:

1. Første oppstart av portdrivverket (kort)

2. Avbrudd i strømtilførsel (kort)

3. Ved hver påkobling av portdrivverket.

Lyset slår seg av automatisk av igjen etter 2 1/2 minutt. Lim på medfølgende advarsel (se fig. 28) no 08/13 Rengjøring og vedlikehold Før hver pleie, rengjøring og tilsvarende vedlikeholdsarbeid må støpselet trekkes ut. Fare for elektrisk støt! Pleie av portdrivverket En korrekt installasjon garanterer en optimal funksjonalitet av portdrivverket med minimal vedlikeholdsinnsats. En ytterligere smøring er ikke nødvendig. Mye skitt i løpeskinnen kan påvirke funksjonen og må fjernes. Rengjøring Drivverkshodet, veggbryter og håndsender rengjøres med en myk, tørr klut. Ikke bruk væske. Vedlikehold Anlegget, særlig kabler, fjærer og festesteder må kontrolleres hyp- pig for tegn på slitasje, skader eller mangelfull balanse. Må ikke benyttes, når man man må gjennomføre reparasjons- eller justeringsarbeid, da en mangel på anlegget eller en feil balansert port kan forårsake skader. En gang per måned:

• Den automatiske sikkerhetstilbakekjøringen testes på nytt og justeres på nytt om nødvendig.

• Betjen porten manuelt. Dersom porten ikke er i balanse eller at porten sitter fast ta kontakt med vedlikeholdstjenesten.

• Kontroller fullstendig åpning hhv. lukking av porten. Eventuelt innstilles endebryter og / eller kraft på nytt. To ganger årlig:

• Kontroller remmenstramming. Skill først løpevognen fra drivverket. Eventuelt reguleres kjedestrammingen. En gang årlig (På port):

• Smør portruller, lager og ledd. En ytterligere smøring av portdrivverket er ikke nødvendig. Endebryter- og kraftinnstilling: Denne instillingen må kontrolleres ved installasjon av drivverket og må gjennomføres korrekt i henhold til bestemmelsene. Avhengig av vær- forhold og korrosjon kan det forekomme mindre endringer under drift av portdrivverket, og dette kan bli utbedret i en nyinnstilling. Dette kan særlig skje i første driftsår. Veiledningen for innstilling av endebryter og trekkraft må følges grundig og etter hver nyinnstilling må den automatiske sikkerhetstilbakekjøringen testes på nytt.

27Bytte av batterier i håndsender Bytte av batterier i håndsender: Batterier i håndsender: Batteriene i håndsenderen varer meget lenge. Dersom sendeområdet blir dårligere, må batteriene byttes. Det er ingen garanti på batteriene. Ta hensyn til følgende batterianvisninger: Batteriene må ikke kastes i vanlig husholdningsavfall. Enhver forbruker er etter lovmesige bestemmelser forpliktet til å kaste bat- teriene på et angitt mottakssted. Batteriene må ikke opplades på nytt, da de ikke er egnet for dette. Eksplosjonsfare! Hold batteriene vekk fra barn, de må ikke kortsluttes eller tas fra hverandre. Kontakt lege umiddelbart dersom et batteri er svelget. Rengjør batteri- og apparatkontaktene ved behov før batteriene legges inn. Tomme batterier fjernes omgående fra apparatet! Økt lekkasjefare! Utsett aldri batteriene for sterk varme fra solskinn, ild eller liknende! Det medfører lekkasjefare! Unngå kontakt med hud, øyne eller slimhinner. Områder som er tilsølt av batterisyre skylles øyeblikkelig med store mengder kaldt vann og lege kon- taktes umiddelbart. Bytt alltid alle batteriene samtidig. Sett bare inn batterier av samme type, og bruk ikke forskjellige typer, eller bland ikke brukte og nye batterier om hverandre. Fjern batteriene fra apparatet dersom de ikke er i bruk over lengre tid. Skifte ut batteri: For å skifte ut batteriet, åpnes dekslet på baksiden med en skrutrekker. Dekselet og styringen som ligger under løftes av. Skyv batteriet sidelengs og ta det ut. Vær oppmerksom på polariteten ved innsetting av nytt batteri. Sett sammen håndsenderen igjen. OBS! Eksplosjonsfare ved uriktig bytte av batterier. Bytt bare med samme eller en likeverdig type (10A20-WH). Motorbelysning LED-motorbelysningen har svært lang levetid og er vedlikeholdsfri. LED- skjermen kan ikke tas av.

Deponering Denne emballasjen består av miljøvennlige materialer. Det kan kastes i lokale resirkuleringscontainere. Ifølge EU-direktiv 2002/96/EG på elektronisk avfall, må denne enheten avhendes på forsvarlig måte etter bruk for å sikre resirkulering av materialene som brukes. For informasjon om alternativer for avhending, ta kontakt med kommunen eller byadministrasjonen.

no 09/13 Ofte stilte spørsmål

1. Portdrivverket lar seg ikke slå på med radiostyring:

• Forsøk drift med nye batterier.

• Når du har to eller flere håndsendere, og bare en av disse virker, kontroller programmeringen i mottakeren.

2. Sendeområdet til håndsenderen er for lite:

• Er batterier innlagt? Sett inn nye batterier.

• Prøv ut radiostyringen i kjøretøyet på et annet sted.

• Sendeområdet blir svakere ved metallporter, aluminium- eller metallpan- eler.

3. Porten kjører tilbake uten åpenbar grunn:

• Blir porten hindret av et eller annet? Trekk i manuell åpning og betjen porten for hånd. Ved ikke balansert eller fastsittende port vær vennlig og ta kontakt med vedlikeholdstjensten.

• Programmer arbeidskraft og gangstrekning til drivverket på nytt.

• Rydd bort is eller snø fra lukkeområdet til porten.

• Kjører porten tilbake når den har nådd portstillingen ‚Lukket’, må endebryteren for denne portstillingen bli innstilt. Etter fullføring av enhver innstilling må den automatiske sikkerhetstilbakekjøringen testes på nytt:

• En ny innstilling av endestilling fra tid til annen er ikke uvanlig. Spesielt på grunn av værpåvirkning kan portgangen blir forandret.

4. Garasjeporten åpner og lukker seg selv:

• Tastene på fjernkontrollen ble trykket av vanvare (lommen).

• Ledningen til veggbryteren er skadet (fjernes testvis).

• Tilbehør koblet til drivverket forårsaker kjøring (fjernes testvis).

5. Porten lukker ikke fullstendig:

• Programmer gangstrekningen til drivverket på nytt. Kontroller mekaniske komponenter for endringer. f.eks. portarmer og beslag. Etter enhver ny innstilling av portstillingen ‘Lukket’ må den automatiske sikkerhet- stilbakekjøringen testes på nytt for funksjon.

6. Porten åpner seg riktignok, men lukker seg imidlertid ikke:

• Hvis fotocelle er innstallert, må den kontrolleres. Blinker LED på fotocellen, må tilpasningen korrigeres.

• Kontroller håndsender og veggbryter for funksjon.

7. Drivverksbelysning slår seg ikke på:

• Åpne og lukk porten. Belysningen er påkoblet i 2,5 minutter.

• Koble drivverket fra strømnettet og tilkoble igjen. Belysningen slår seg på etter noen sekunder.

8. Drivverksbelysningen slår seg ikke av:

• Skill drivverket fra strømforsyningen i kort tid og forsøk på nytt.

• Garasjeportfjær er defekt. Lukk porten og ved å trekke i håndtaket og skill løpevognen fra drivverket (manuell åpning). Åpne porten for hånd og lukk. Er porten balansert i henhold til bestemmelsene, blir den ved hvert punkt på gangveien holdt alene med portfjærene. Er dette ikke tilfelle, ta kontakt med vedlikeholdstjenesten.

• Hvis dette problemet opptrer ved første igangsetting, er porten muligens sperret. Deaktiver portsperren.

• Åpne drivverket til porten og forsøk uten dør. Eventuelt når porten er i orden programmeres arbeidskraft og gangstrekning til drivverket på nytt.

10. Drivverket kjører bare i en retning:

• Portfjæren er muligens defekt eller porten går tungt i en retning.

• Når porten er i orden, programmeres arbeidskraft og gangstrekning til dri- vverket på nytt.

• Porten går ikke jevnt og setter drivverket i svingninger. Portgangen må forbedres.

12. Portdrivverket starter ikke på grunn av strømbrudd:

• Ved å trekke håndtaket skilles løpevogn fra drivverk (manuell åpning). Porten kan nå åpnes og lukkes for hånd. Hvis portdrivverket aktiveres på nytt, forenes også løpevognen igjen.

• Dersom installert, blir løpevognen ved strømbrudd ved hjelp av en ekstern nødutløser fra utsiden av garasjen skilt fra drivverket.

13. Porten reverserer, etter at kraften er innlært:

• Observer skinnen om den bøyer seg. Driverket bruker mye kraft for å bevege døren. Reparer porten eller monter den riktig.

• Porten er meget tung eller i dårlig tilstand. Kontakt en fagmann.

14. Skinne til drivverket bøyer seg:

15. Drivverket „kjører“ (motor dreier hørbart) men løpevognen beveger

• Løpevognen er koblet fra drivverket.

• Ved en nyinstallasjon: Ved sammenbygging av motor og skinne er den forhåndsmonterte adapterhylsen mellom motoraksel og skinne ikke blitt montert. Denne hylsen er forhåndsmontert fra fabrikken, men kan imidler- tid bli fjernet. Bak drivverket kan man stå og observere om tannhjulet dreier i skinnen eller bare motoren.

• Ved en nyinstallasjon: Remmen har hoppet av tannhjulet i skinnen. Bak drivverket kan man se tannhjulet.

• Etter lengre bruk: Er låsen defekt eller permanent løs?

• Etter lengre bruk: Hylsen mellom skinne og motor eller motordrivverket er defekt.

16. Porten løser seg selv ut fra løpevognen og blir stående:

• Er det installert en ekstern åpning ved strømbrudd må den kontrolleres, om den under åpning strammer porten og åpner. Observer mekanismen og innstill evt. på nytt.

• Håndtaket til åpningen må ikke festes til andre gjenstander.

17. Innstilling av kraften

Trykktasten for innstilling av kraft befinner seg under dekselet på baksiden av motoren. Gjennom innlæring av kraft blir den nødvendige kraften for åpning og lukking av porten innstilt.

1. Åpne dekselet på baksiden av motoren.

2. Trykk den gule innlæringstasten to ganger, for å komme til modus for

innstilling av kraft. Lysdioden og OPP-tasten blinker. Trykk på OPP-tasten. Porten kjøres nå til grenseposisjonen ÅPEN og lærer derved den nødvendige kraften. Så snart endeposisjonen ÅPEN er nådd begynner lysdioden ag NED-tasten å blinke. Trykk NED-tasten. Porten kjøres nå til endeposisjonen LUKKET og lærer derved den nødvendige kraften.no 11/13 DIAGNOSETABELL Garasjeportmotoren er utstyrt med en diagnosefunksjon. OPP og NED-tasten på styringen blinker. Tell antallet av "blink" på de gjeldende tastene mellom to blinkpauser. Det er alltid den sist inntrufne hendelsen som indikeres. DISPLAY OPP-tast NED-tast

SYMPTOM Åpneren lukker ikke og belysningen på motoren blinker. Åpneren lukker ikke og belysningen på motoren blinker. Veggbryteren fungerer ikke. Garasjeportmotoren lukker ikke og belysningen på motoren blinker. Porten beveger seg kun få cm, stop- per eller reverserer. Ingen bevegelse kun "klikk" Motoren summer men ingen beveg- else blir utført. Porten beveger seg sakte til en annen posisjon etter at motoren er slått av. Ingen bevegelse. Portens ÅPEN-LUKKET posisjon kan ikke læres inn. Porten kjører ikke fullstendig til den innlærte endeposisjonen. Motoren beveger seg kun få cm og stopper eller reverserer. Porten lukkes ikke fullstendig og reverserer. LØSNING Lysporten (tilbehør) er blitt fjernet, er avbrutt eller feil tilkoblet. Den tilkoblede lysporten har kablingsfeil eller kablene er feil tilkoblet. Kabelfeil i veggbryter eller feil tilkoblet. Dersom feilen ikke lar seg finne, kan det forsøksvis legges opp en ny kabel. Det befinner seg en hindring i området til lysporten eller lysporten er plassert feil. De røde lysdiodene på lysportene blinker, siden korrekt funksjon ikke kan garanteres. Port som går tungt eller er defekt. Åpne/lukk porten for hånd og sørg for at funksjonen til porten rettes opp av en spesialist (reparasjon). Porten er mekanisk blokkert, låst eller fjærene på porten er defekte. Koble porten fra motoren og test motorens funksjon. Som ovenfor Port defekt, tungt eller ikke utbalansert og har behov for reparasjon Styring defekt. Ta kontakt med en spesialist. Se "Vanlige spørsmål" punkt 15. Port defekt eller går svært tungt. Port kobles fra og testes. Lær inn løpebane på nytt. Se "Vanlige spørsmål" punkt 15. Lysportene er ikke posisjonert riktig eller er midlertidig blitt avbrutt av en hindring. Hindring opptrer muligens kun ved kjøring av motoren.no 12/13 DISPLAY OPP-tast NED-tast

SYMPTOM Tilkobling 1+2 til veggbryteren er kortsluttet i lenger enn 4 sekunder. For lav spenning. Maksimalt mulige antall håndsendere er nådd. LØSNING Kabelfeil i tilførselen. Kabel må ikke føres ved siden eller i samme rør som 230 V. Legg forsøksvis opp en ny ledning. Strømspenning er/var for lav. Et tilkoblet batteri er tomt. Ikke tilstrekkelig strømforsyn- ing. Det er blitt programmert inn for mange håndsendere og styringen har slettet den første av de programmerte håndsenderne og byttet dens lagringsplass med den sist program- merte. Valgfritt tilbehør

7. 829EV - Garasjeportovervåker

11. 78EV - Multifunksjon-veggpanel

Montera skenan på drivenheten

Vennligst fyll ut med store bokstaver og legg ved en kopi av kvitteringen! Detaljert feilbeskrivelse (hhv. feilmelding samt bilder tilføres på eget ark) Garanti/ansvar Prinsipielt er forhandleren ansvarlig innenfor den lovbestemte garantien på 24 måneder for den solgte varen (batterier i 6 måneder). Din lovmessige rettigheter reduseres ikke av denne produsentgarantien. Selgeren er lovmessig ansvarlig ovenfor kunden og kan ikke endres til skade for forbrukeren. Den begynner med dagen som produktet kjøpes på. Chamberlain GmbH garanterer ovenfor den første kjøperen, som har kjøpt dette produktet i butikken ("Butikkhandler"), at det fra og med datoen til kjøpet er fritt for materialskader eller produk- sjonsfeil (eventuelle lengre garantitider finner du i produktbeskrivelsen eller på originalforpakningen). Kvitteringen gjelder som bevis for kjøpet! Denne garantien begrenser seg utelukkende på reparasjon eller utskiftning av deler til produktet, som er blitt konstatert som defekt. Denne garantien gjelder ikke for skader, som oppstår grunnet feil bruk og samt enhver bruk som ikke nøyaktig tilsvarer instruksene når det gjelder installasjon, drift og pleie, samt dersom en forsømmer det nødvendige vedlikeholdet eller justeringsarbeider, eller gjen- nomføringen av tilpasninger som ikke er blitt uttrykkelig tillatt av Chamberlain, bruk av tilbehør eller forandringer på dette produktet. Den dekker heller ikke arbeidskostnadene for demontering eller montering av et reparert eller erstattet apparat eller dens reservebatterier. Tilbakesending til Chamberlain Dersom du ikke vil sende et produkt til forhandleren men direkte til Chamberlain, trenger du først ett RGA-nummer (nummer for tilbakesendingen). Denne kan du på forhånd få under +49 1805 466 368 79* eller i internettet på www.chamberlain.de. Tilbakesending uten meddelelse sørger for lengre bearbeidelsestider eller kan ikke bearbeides! Vennligst bruk skjemaet for tilbakesending. En bra feilbeskrivelse forkorter bearbeidelsen. Tilbakesending er ikke mulig fra alle land. Tilbehør og reservedeler Reservedeler eller tilbehør for produktet er ofte tilgjengelige lenge etter at garantien er sloknet. Ta kontakt med din forhandler eller vår service og spør direkte etter dette. Eller besøk oss i internettet på: www.chamberlain.eu Utbedre problemer selv! Vennligst les bruksanvisningen til produktet og vår FAQ (Frequently Asked Questions = van- lige spørsmål). Ved mange feil er det ingen eller kun en liten teknisk defekt, som du selv kan utbedre raskt. Dersom en instruks mangler eller du behøver teknisk hjelp kan du ta kon- takt med vår service på telefon, internett eller i det tekniske internettforumet. RGA-Nr.: Produkt, modell / service nr. Fornavn, etternavn Postnummer, sted Telefon Kjøpt hos (forhandler) Dato for kjøp Gate, husnummer cnro
