KÄYTTÖOHJE LM80 LiftMaster

12.1 Autotallinoven keskikohdan määrittäminen . . . . . . . . . . . . . . .3

• 13 Keikautusosan kiinnityksen asentaminen p. 3
• 14 Käyttölaitteen kiinnittäminen keikautusosaan p. 4
• 15 Oven käyttölaitteen ripustaminen p. 4
• 16 Oven kiinnityksen asentaminen p. 4
• 17 Ovivarren kiinnittäminen ajovaunuun p. 4
• 18 Sähköliitäntä p. 5
• 19 Valaistun seinäpainikkeen tai seinäkonsolin kytkeminen p. 5
• 20 Valokennon asentaminen p. 5
• 21 Käyttölaiteyksikön kytkeminen p. 5
• 22 Oven säätäminen ja testaaminen p. 5
• 23 Rajakytkimen säätö p. 5
• 24 Automaattisen turvatakaisinkelauksen testaaminen p. 6
• 25 Käyttölaitteen ja kauko-ohjauksen / langattoman seinänäppäimistön ohjelmoiminen (lisävaruste) p. 6
• 26 Lisävarusteet p. 6
• -7 27 Oven käyttölaitteen käyttö p. 8
• 28 Huomautuskyltin kiinnittäminen p. 8
• 29 Puhdistus ja huolto p. 8
• 30 Puhdistus p. 8

30.1 Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

30.2 Käsilähettimen pariston vaihtaminen . . . . . . . . . . . . . . . . . . . .9

• 31 Käyttölaitevalo p. 9
• 32 Käytöstä poisto p. 9
• 33 Usein esitetyt kysymykset p. 9
• -10 Diagnoositaulukko p. 11
• -12 34 Lisätarvikkeet p. 12
• 35 Tekniset tiedot p. 13
• 36 Varaosat / Takuu p. 13

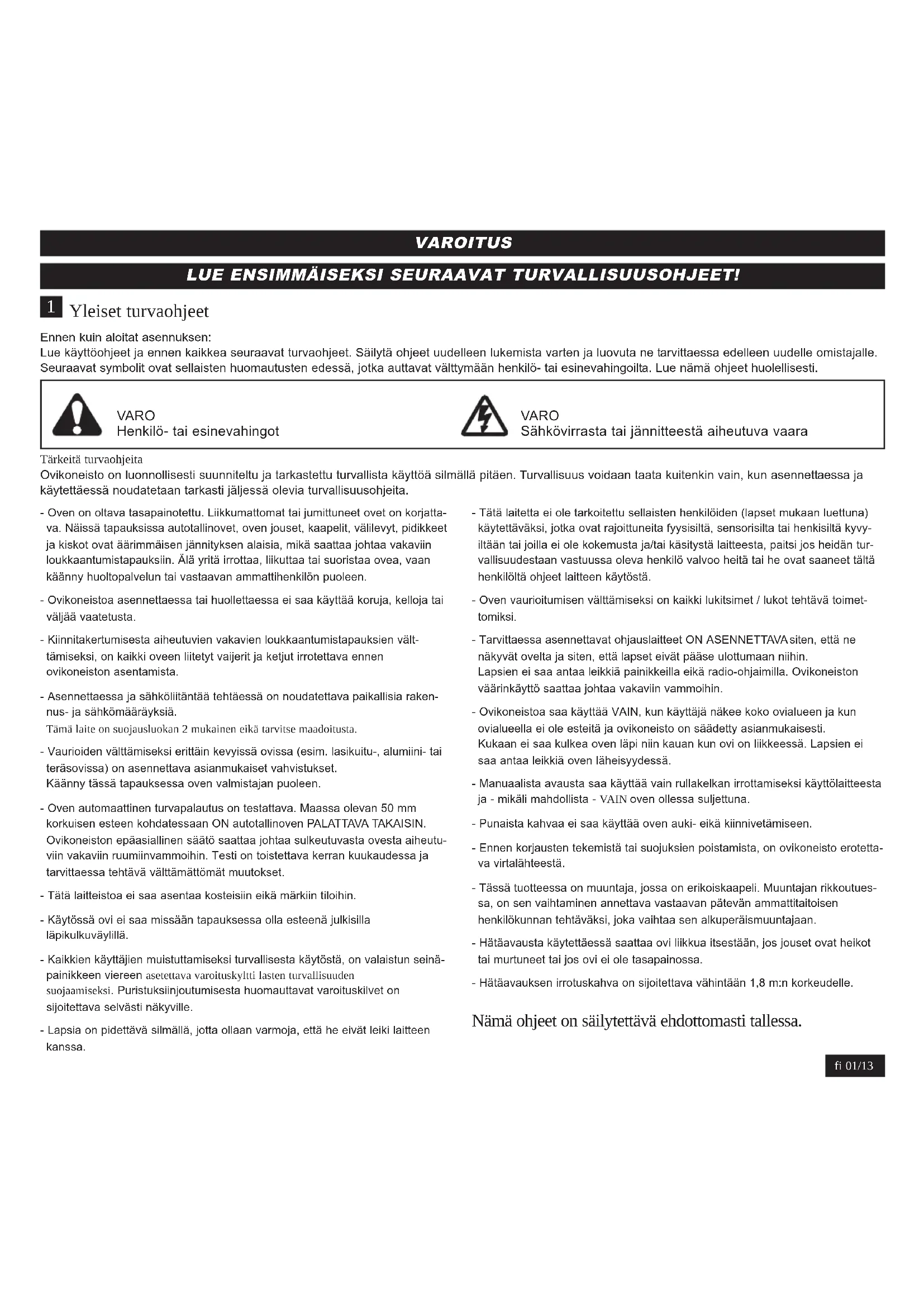

• 37 Vaatimustenmukaisuusvakuutus fi 01/13 Yleiset turvaohjeet Ennen kuin aloitat asennuksen: Lue käyttöohjeet ja ennen kaikkea seuraavat turvaohjeet. Säilytä ohjeet uudelleen lukemista varten ja luovuta ne tarvittaessa edelleen uudelle omistajalle. Seuraavat symbolit ovat sellaisten huomautusten edessä, jotka auttavat välttymään henkilö- tai esinevahingoilta. Lue nämä ohjeet huolellisesti. Tärkeitä turvaohjeita Ovikoneisto on luonnollisesti suunniteltu ja tarkastettu turvallista käyttöä silmällä pitäen. Turvallisuus voidaan taata kuitenkin vain, kun asennettaessa ja käytettäessä noudatetaan tarkasti jäljessä olevia turvallisuusohjeita. VARO Henkilö- tai esinevahingot VARO Sähkövirrasta tai jännitteestä aiheutuva vaara p. 13

LUE ENSIMMÄISEKSI SEURAAVAT TURVALLISUUSOHJEET! VAROITUS - Oven on oltava tasapainotettu. Liikkumattomat tai jumittuneet ovet on korjatta-va. Näissä tapauksissa autotallinovet, oven jouset, kaapelit, välilevyt, pidikkeet ja kiskot ovat äärimmäisen jännityksen alaisia, mikä saattaa johtaa vakaviin loukkaantumistapauksiin. Älä yritä irrottaa, liikuttaa tai suoristaa ovea, vaan käänny huoltopalvelun tai vastaavan ammattihenkilön puoleen.- Ovikoneistoa asennettaessa tai huollettaessa ei saa käyttää koruja, kelloja tai väljää vaatetusta.- Kiinnitakertumisesta aiheutuvien vakavien loukkaantumistapauksien vält-tämiseksi, on kaikki oveen liitetyt vaijerit ja ketjut irrotettava ennen ovikoneiston asentamista. - Asennettaessa ja sähköliitäntää tehtäessä on noudatettava paikallisia raken-nus- ja sähkömääräyksiä.Tämä laite on suojausluokan 2 mukainen eikä tarvitse maadoitusta.- Vaurioiden välttämiseksi erittäin kevyissä ovissa (esim. lasikuitu-, alumiini- tai teräsovissa) on asennettava asianmukaiset vahvistukset. Käänny tässä tapauksessa oven valmistajan puoleen.- Oven automaattinen turvapalautus on testattava. Maassa olevan 50 mm korkuisen esteen kohdatessaan ON autotallinoven PALATTAVA TAKAISIN. Ovikoneiston epäasiallinen säätö saattaa johtaa sulkeutuvasta ovesta aiheutu-viin vakaviin ruumiinvammoihin. Testi on toistettava kerran kuukaudessa ja tarvittaessa tehtävä välttämättömät muutokset. - Tätä laitteistoa ei saa asentaa kosteisiin eikä märkiin tiloihin.- Käytössä ovi ei saa missään tapauksessa olla esteenä julkisilla läpikulkuväylillä.- Kaikkien käyttäjien muistuttamiseksi turvallisesta käytöstä, on valaistun seinä-painikkeen viereen asetettava varoituskyltti lasten turvallisuuden suojaamiseksi. Puristuksiinjoutumisesta huomauttavat varoituskilvet on sijoitettava selvästi näkyville.- Lapsia on pidettävä silmällä, jotta ollaan varmoja, että he eivät leiki laitteen kanssa.- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan luettuna) käytettäväksi, jotka ovat rajoittuneita fyysisiltä, sensorisilta tai henkisiltä kyvy-iltään tai joilla ei ole kokemusta ja/tai käsitystä laitteesta, paitsi jos heidän tur-vallisuudestaan vastuussa oleva henkilö valvoo heitä tai he ovat saaneet tältä henkilöltä ohjeet laitteen käytöstä.- Oven vaurioitumisen välttämiseksi on kaikki lukitsimet / lukot tehtävä toimet-tomiksi.- Tarvittaessa asennettavat ohjauslaitteet ON ASENNETTAVA siten, että ne näkyvät ovelta ja siten, että lapset eivät pääse ulottumaan niihin. Lapsien ei saa antaa leikkiä painikkeilla eikä radio-ohjaimilla. Ovikoneiston väärinkäyttö saattaa johtaa vakaviin vammoihin.- Ovikoneistoa saa käyttää VAIN, kun käyttäjä näkee koko ovialueen ja kun ovialueella ei ole esteitä ja ovikoneisto on säädetty asianmukaisesti. Kukaan ei saa kulkea oven läpi niin kauan kun ovi on liikkeessä. Lapsien ei saa antaa leikkiä oven läheisyydessä.- Manuaalista avausta saa käyttää vain rullakelkan irrottamiseksi käyttölaitteesta ja - mikäli mahdollista - VAIN oven ollessa suljettuna. - Punaista kahvaa ei saa käyttää oven auki- eikä kiinnivetämiseen.- Ennen korjausten tekemistä tai suojuksien poistamista, on ovikoneisto erotetta-va virtalähteestä.- Tässä tuotteessa on muuntaja, jossa on erikoiskaapeli. Muuntajan rikkoutues-sa, on sen vaihtaminen annettava vastaavan pätevän ammattitaitoisen henkilökunnan tehtäväksi, joka vaihtaa sen alkuperäismuuntajaan.- Hätäavausta käytettäessä saattaa ovi liikkua itsestään, jos jouset ovat heikot tai murtuneet tai jos ovi ei ole tasapainossa.- Hätäavauksen irrotuskahva on sijoitettava vähintään 1,8 m:n korkeudelle. Nämä ohjeet on säilytettävä ehdottomasti tallessa.Määräystenmukainen käyttö Laite on tarkoitettu keinuvatoimisia ja osiin jakautuvia autotallinovia varten yksityisalalla. Laitetta ei ole tarkoitettu ammattikäyttöä varten, vaan ainoas- taan käytettäväksi yksityisissä autotallinovissa, jotka on määritetty, suun- niteltu ja soveltuvia yksittäiselle kotitaloudelle. Kaikenlainen käyttölaitteen määräystenvastainen käyttö sisältää huomattavia tapaturmavaaroja. Valmistaja ei ota mitään vastuuta määräystenvastaisesta käytöstä. Toimituksen sisältö Tarkasta ennen asennusta, että toimitetut osat ovat täydelliset. Huomautus: Numerointi koskee vain vastaavaa lukua. Tuotekatsaus Tästä kuvasta näet laitteiston eri asennusvaiheissa aina valmiiksi asen- netun laitteiston kokonaiskuvan. Osien yleiskatsaus (käytölaitepää):

1. Käyttölaitepää 1x

Osien yleiskatsaus (kisko):

5. Keikautusosan kiinnitin 1x

6. Oven kiinnitin 1x

7. Adapteri käyttölaitteen

9. Kiinnityssanka 2x

Ohje: Kuva näyttää perusmallin sisällön. Ostetusta mallista riippuen pahvilaatikon sisältövaihtelee.

Jos autotallissasi ei ole sivuovea, on asennettava ulkoinen hätäavaus. Tämä mahdollistaa autotallinoven avaamisen käsin sähkökatkoksen aikana. Ovityypit A. Yksiosainen ovi, jossa on vain vaakasuora kisko. B. Yksiosainen ovi, jossa on pysty- ja vaakasuora kisko – tarvitaan eri tyinen ovenvarsi (E, The Chamberlain Arm™) ja valokenno, ”The Protector System™”. Jälleenmyyjäsi auttaa sinua varmasti mielellään. C. Moniosainen ovi, jossa on käyrä kisko ovenvarren liittäminen. D. Kippiovi – tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™) ja valokenno, ”The Protector System™”. Jälleenmyyjäsi auttaa sinua varmasti mielellään. E. Erityinen ovenvarsi – The Chamberlain Arm™ käytettäväksi ovityypeissä B ja D.

fi 02/13 Valmistelut Tarkista ensiksi, onko ovesi tasapainotettu. Avaa ovi puolen väliin ja päästä irti. Ovi ei saa nyt juurikaan liikahtaa itsetoimisesti, vaan jousivoiman on pidäteltävä sitä ja sen on jäätävä tähän asentoon.

1. Autotallinoven kisko ON KIINNITETTÄVÄ kantavaan seinään ja/tai

kattoon varmasti ja tukevasti.

2. Jos autotallisi katto on vuorattu tai laudoitettu tms., tarvitaan mahdol-

lisesti lisäpidikkeitä ja kiinnityskiskoja (eivät kuulu toimituksen sisältöön).

3. Jos autotallissasi ei ole erillistä sivuovea, on asennettava ulkoinen

hätäavaus. Tarvittavat työkalut

10. lukituksenavaaja

11. suora työntövarsi

12. taivutettu työntövarsi

13. ovenkiinnikefi 03/13

Ovikoneiston asennus Tärkeitä ohjeita varmaa asennusta varten. Noudata kaikkia asennusohjeita. Väärä asennustapa saattaa aiheuttaa vakavia loukkaa tumisia. Kiskon kokoaminen Kisko on pitkälti esiasennettu ja koostuu 1, 2 tai 3 osasta. Etuosassa (A) on rullakelkka, työntövarsi, lukituksenirrotuskahva, ohjausrulla sekä kamanaki- innike hammashihnankiristimellä. Takimmaisessa osassa (B) ovat käyt- töakselin kiinnitin ja ketjupyörä. Aseta etummainen ja takimmainen kisko- osa peräkkäin.

1. Poista hammashihnansta nippusiteet.

2. Vedä kisko-osat toisistaan erilleen niin, että molemmille välikap-

paleille (C) jää rako. Kisko on suunniteltu siten, että välikappaleet on vaivaton asettaa paikoilleen. Työnnä 2 liitoskappaletta (D) kisko- osien saumakohtien yli merkintään asti. Taivuta peltinipat ulospäin sopivalla työkalulla liitoskappaleiden varmistamiseksi. Kiskon asen- nus on nyt valmis. Hammashihnan kiristäminen Kiristä kiskon hammashihnana sen verran, että jousi (1) litistyy vain noin puoleenväliin. Jousen on voitava joustaa käytössä.

Kiskon asentaminen käyttölaitteeseen

1. Tarkkaile, onko hammashihna hammasrattaalla. Mikäli hammashihna on

kuitenkin luiskahtanut kokoamisessa, löysää hammashihnan kiristys, pane se päälle ja kiristä uudelleen.

2. Käännä kisko (1) ympäri ja työnnä hammaspyöräpuolen (2) kanssa

kokonaan käyttölaitteeseen (3).

3. Kiinnitä kisko molemmilla kiinnityssinkilöillä (4) ja ruuveilla (5) käyt-

tölaitteeseen. Valinnainen: Kokonaispituuden lyhentämiseksi 140 mm:iin, voidaan käyttölaite kiinnit- tää 90° verran siirrettynä, kuten näytetään kuvassa 11. Tämä mahdollis- taasisäänpääsyn ja ohjelmoinnin sivulta. Poista sitä varten kytkimet ja asenna ne toiseen suunniteltuun kiinnittimeen. Poista kumitulpat pois- taaksesi tiivisteen johdinlähdöstä. Siirry sitten´eteenpäin vaiheeseen 3. Näin asennus ovikoneistoon on valmis

Ovikoneiston asennus Autotallinoven keskikohdan määrittäminen Tehtäessä töitä pään yläpuolella, on silmien suojaamiseksi käytettävä suo- jalaseja. Oven rikkoutumisen välttämiseksi on kaikki lukituslaitteet / lukot tehtävä toimettomiksi. Vakavien loukkaantumisien välttämiseksi on ennen asennusta irrotettava kaikki oveen kiinnitetyt vaijerit ja ketjut. Ovikoneisto on asennettava vähin- tään 2,1 m:n korkeudelle lattiasta. Merkitse ensiksi oven keskikohta (1). Vedä tästä pisteestä alkaen viiva kat- toon asti. Jatka kattoasennusta varten tätä viivaa katon keskikohtaa (2) pitkin suo- rakulmassa oveen nähden. Pituus n. 2,80 m. Ovenkamanakiinnikkeen asennus HUOMAUTUS: Ovenkarmin ylimmän kohdan ja kiskon väli saa olla korkein- taan 50 mm. Ovityypistä riippuen nousee ovenkarmi muutaman sentin ovea avattaessa. Tämä on huomioitava, jotta ovi ei hankaa myöhemmin kiskoon. A. Seinäkiinnitys: Kamanakiinnike (1) asetetaan keskelle pystysuoraa keskiviivaa (2); tällöin sen alareuna on vaakasuorassa linjassa. Merkitse kamanakiinnikkeen kaik- ki reiät. Poraa aluksi reikiä 4,5 mm:n poralla ja kiinnitä kamanakiinnike puu- ruuveilla (3). HUOMAUTUS: Jos asennus tapahtuu betonikattoon / betoniseen ovenka- manaan, on käytettävä mukana toimitettuja betoniankkureita (4) ja ruuveja (3). Porareiän koko betonissa: 8mm. B. Kattokiinnitys: Vedä pystysuora keskiviiva (2) kattoon asti ja jatka sitä n. 200 mm kattoa pitkin. Aseta kamanakiinnike (1) keskiöidysti pystysuoran merkin päällä 150 mm etäisyydelle seinästä. Merkitse kamanakiinnikkeen kaikki reiät. Poraa reiät 4,5 mm:n poralla kiinnitä kamanakiinnike puuruuveilla (3). Käyttölaitteen kiinnittäminen kamanaan Saattaa olla välttämätöntä asettaa käyttölaite väliaikaisesti korkeammalle, jotta moniosaisissa ovissa kisko ei törmää jousiin. Käyttökoneisto on tällöin tuettava hyvin (tikkaat) tai toisen henkilön on pideltävä sitä. Aseta käyttöyksikkö autotallin lattialle kamanakiinnikkeen alle. Nosta kiskoa siten, että kiinnityskappaleen reiät ja kamanakiinnikkeen reiät tulevat kohdakkain. Työnnä ruuvi (1) reikien läpi ja varmista mutterilla (2).

14fi 04/13 Ovikoneiston ripustaminen Avaa ovi kokonaan, aseta ovikoneisto oven päälle (kuva A). Aseta puunpala /pahvinpala merkityn kohdan (X) alle. Koneisto on kiinnitettävä lujasti autotallin kantavaan rakenteeseen. Seuraavassa näytetään kolme asennusesimerkkiä (kuva B), mutta saattaa olla, ettei mikään niistä sovi täsmälleen omaan järjestelmääsi. Riippukannattimet (1) tulee asentaa kulmittain tukevuuden aikaansaamis- eksi. Ennen koneiston asennusta kiinnitetään rapattuihin, verhoiltuihin ja päällystettyihin kattoihin tukeva metallikannatin rakenteelliseksi tueksi (ei kuulu toimitukseen). Betonikattoon kiinnitettäessä käytä toimitukseen kuu- luvia betoniankkureita (3). Mittaa koneiston kummaltakin puolelta etäisyys kantavaan rakenteeseen (tai kattoon). Leikkaa molemmat riippukannattimen osat tarvittaviin mittoihin. Tasoita kummankin kannattimen toinen pää ja taivuta tai kierrä siten, että se sopii kiinnityskulmiin. Varo taivuttamasta kannattimen reikien kohdalta. Poraa 5mm ohjausreiät kantaviin rakenteisiin (tai kattoon). Kiinnitä kannattimet rakenteisiin puuruuveilla (4). Nosta koneistoa ja kiinnitä kannattimiin ruuvilla ja mutterilla (5). Varmista, että kisko on keskellä ovea. POISTA lauta. Avaa ovi käsin. Jos ovi osuu kiskoon, kiinnitä päätykannatin ylemmäs. Voitele kiskon (6) alapinta kiskorasvalla. Huolehdi, että kisko kulkee katossa vaakasuorassa. Etäisyyttä voidaan sovittaa annettujen reikävälien avulla. Kattokiinnittimen ulkonevia päitä voidaan lyhentää tarvittaessa. Ovenkiinnikkeen asennus Lamellinosto-ovien tai yksiosaisten ovien asennus: Ovenkiinnikkeessä (1) on useampia kiinnitysreikiä. Aseta ovenkiinnike keskelle ylös oven sisäpuolelle kuvan osoittamalla tavalla. Merkitse reiät ja ruuvaa ovenkiinnike kiinni. Asennuskorkeudet:

1. Yksiosainen ovi tai lamellinosto-ovi yhdellä ohjauskiskolla:

etäisyys oven yläreunaan 0 - 100 mm.

2. Lamellinosto-ovi kahdella ohjauskiskolla:

etäisyys oven yläreunaan 100 - 130 mm. Huomautus: Kiinnityskohta ovessa on oltava joko kehikossa tai lujaan kohtaan ovilamellia. Tarvittaessa on porattava lävitse ja ruuvattava kuvan A osoittamalla tavalla (ei mukana).

Ovivarren kiinnittäminen ajovaunuun Suora ovivarsi on jo esiasennettu. Vetämällä punaisesta kahvasta ajovaunun lukitus avautuu hammas hihnasta ja sitä voidaan liikuttaa käsin. LUKITUKSEN AVAAMINEN:

1. Oven tulisi aina kun mahdollista olla kokonaan kiinni.

2. Vedä punainen hätälukituksen avaaja alaspäin.

LUKITSEMINEN: Lukituksen avaamismekanismi estää ajovaunun automaattisen uudelleenlukitsemisen. Paina vihreää nappia ajovaunussa ja seuraavalla ovenliikkeellä järjestelmä lukitaan uudelleen. Lukituksen hätäavauskahva on sijoitettava vähintään 1,8 m:n korkeudelle. Hätäavaukseen viittaava keltainen ohjekilpi (tarra) kiinnitetään ovenkahvan vaijeriin.

Sähköliitos Henkilöiden vaarantamisen ja laitevaurioiden välttämiseksi, saa ovikoneistoa käyttää vasta sitten, kun näissä ohjeissa sitä nimeno- maan neuvotaan tekemään. Verkkopistokkeen on oltava jatkuvasti vapaasti saavutettavissa virrankatkaisua varten. Seinäohjaimen / Monitoimintoinen seinäohjain asennus Asenna seinäohjain vähintään 1,5 m korkeuteen ja lasten ulottumattomiin paikkaan, josta on näköyhteys autotallin oveen ja jossa se ei ole oven tai ovikiskon tiellä. Ovenkoneiston väärinkäyttö voi johtaa vakaviin henkilö- vahinkoihin auki tai kiinni liikkuvan oven vuoksi. Lasten ei saa antaa käyt- tää seinäpainiketta eikä kaukosäädintä. Seinäohjaimen takapuolella on kaksi pinnettä. Kuori noin 6mm eristettä johtimesta. Erota johtimia tarpeeksi, jotta voit yhdistää punavalkoisen johti- men päätepinteeseen (RED) ja valkoisen johtimen päätepinteeseen (WHT). Kiinnitä painike autotallin sisäseinään toimitukseen kuuluvilla metalliruuveil- la (3). Poraa 5mm reiät ja käytä ankkureita (6), jos asennat painikkeen ele- menttiseinään. Sopiva paikka on sivuoven vieressä poissa lasten ulottuvil- ta. Vedä johdin ylös seinää ja kattoa pitkin autotallin ovikoneistoon. Käytä eristettyjä niittejä (5) johtimen kiinnittämiseen. Painikkeen käyttö: Paina kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi liikkuvan oven. Monitoimintoinen seinäohjain: Paina valkoista neliötä avataksesi tai pysäyttääksesi oven. Kun painat uudelleen, ovi pysähtyy. Valotoiminto: Paina valopainiketta sytyttääksesi tai sammuttaaksesi koneiston valon. Kun kytket valon päälle ja otat koneiston käyttöön, valo palaa 2,5 minuutin ajan. Paina painiketta uudelleen, jotta valo sammuu aikaisemmin. Valokytkimellä ei ole vaikutusta koneiston valaistukseen sen ollessa käytössä.

18fi 05/13 Valopuomin asennus (lisälaite) Ovikoneiston asennuksen ja säädön jälkeen voidaan asentaa valopuomi. Asennusohjeet kuuluvat valopuomin toimituksen sisältöön. Lisävarusteena saatavalla valopuomilla varmistetaan, että ovi on tai jää auki, heti kun ovialueella on ihmisiä, varsinkin pieniä lapsia. Valopuomilla ajetaan sulkeutuva ovi ylös tai avonainen ovi estetään sulkeutumasta, jos ovialueel- la oleva henkilö katkaisee sensorinsäteen. Valopuomia suositellaan varsinkin perheille, joissa on pieniä lapsia.

Käyttölaitteen kytkeminen Ovikoneisto on kytkettävä paikallisten ohjesääntöjen ja määräysten mukaisesti määräystenmukaisesti asennettuun suojattuun pistorasiaan. HUOMAUTUS: Kytkettäessä käyttölaite, syttyy käyttölaitteen valo myös hetkeksi. Oven säätäminen ja testaus Ovikoneistoa saa käyttää vain kun käyttäjä pystyy näkemään koko ovialueen ja ovialueella ei ole esteitä ja ovikoneisto on säädetty asianmukaisesti. Kukaan ei saa kulkea oven läpi niin kauan kuin ovi on liikkeessä. Tarkista ennen ensimmäistä käyttöönottoa, että kaikki laitteet, joita ei tarvita on tehty toimettomiksi. Poista kaikki asen- nusapuvälineet ja työkalut oven heilahdusalueelta.

Rajasijainnin säätäminen Rajasijainnit ovat asentoja, joissa ovi pysähtyy, kun sitä on liikutettu ylöspäin tai alaspäin. Suorita seuraavat ohjelmointivaiheet säätääksesi rajasijainnit. Käyttölaiteessa on kaksi nopeutta. Käyttölaitteen ohjelmisto valitsee opettelemalla automaattisesti sopivan nopeuden. Kippiovet ja yksiosaiset ovet kulkevat asetusten mukaisesti automaattisesti hitaalla nopeudella. Ovet, joiden käyntireitti on lyhempi kuin 190 cm, kulkevat samoin hitaasti. JOHDANTO: Autotallinovenavaaja on suunniteltu elektronisesti siten, että kaikki säädöt yksinkertaistetaan, kuten esimerkiksi YLÖS- ja KIINNI-rajasijaintien säätäminen. Tässä yhteydessä ohjauslaitteet ymmärtävät automaattisesti tarvittavan voiman, jonka käyttölaite tarvitsee ajaakseen kohti tätä rajasi- jaintia. OHJE: Ovi pysähtyy minkä tahansa esteen takia ylösajon aikana. Ovi kääntää suunnan minkä tahansa esteen takia alaspäin ajon aikana. Käy sivustolla www.liftmaster.eu tai skannaa älypuhelimellasi ohjeen kääntöpuolella oleva koodi katsoaksesi lyhyen opastusvideon uudelle autotallinovenavaajallesi.

OHJELMOINTINÄPPÄIMET: Ohjelmointinäppäimet ovat irrotettavan päällyksen alla käyttölaitteen kääntöpuolella (katso kuva 24).

1. Paina ja pidä painettuna suorakulmaista ohjelmointinäppäintä (YLÖS- ja

ALAS-näppäimen välissä) kunnes AUKI-näppäin alkaa vilkkua.

2. Paina ja pidä painettuna nyt YLÖS-näppäintä, kunnes haluttu YLÖS-

rajasijainti saavutetaan. OHJE: YLÖS- ja ALAS-näppäimellä voidaan rajasijaintia säätää ja korjata hyvin tarkasti.

3. Heti kun ovi on halutussa YLÖS-rajasijainnissa, paina uudestaan suo-

rakulmaista ohjelmointinäppäintä. Käyttölaitevalo vilkkuu lyhyesti ja ALAS-näppäin alkaa nyt vilkkua.

4. Paina ja pidä painettuna nyt ALAS-näppäintä, kunnes haluttu KIINNI-

rajasijainti saavutetaan. Varmista, ettei se aja liian kauas eikä kisko taivu ylöspäin. OHJE: YLÖS- ja ALAS-näppäimellä voidaan rajasijaintia säätää ja korjata hyvin tarkasti.

5. Heti kun ovi on halutussa KIINNI-rajasijainnissa, paina uudestaan

suorakulmaista ohjelmointinäppäintä. Käyttölaitteen valaistus vilkkuu lyhyesti ja YLÖS-näppäin alkaa uud- estaan vilkkua.

6. Paina YLÖS-näppäintä. Kun ovi on saavuttanut säädetyn rajasijainnin

YLÖS, alkaa ALAS-näppäin vilkkua. OHJE: Jos ovi ei aja kohti YLÖS-rajasijaintia, on ohjelmointi epäonnis- tunut. Suorita se silloin uudestaan alkaen vaiheesta 1. Jos ovi ei kulje riittävän pitkälle, lue kappale 33 ”Usein esitetyt kysymykset”.

7. Paina ALAS-näppäintä. Ovi kulkee nyt säädettyyn KIINNI- sijaintiin.

Ohjelmointi on saatettu päätökseen.Lisävarusteet (valinnainen) A. Liitäntä käyntiovelle ovessa Avaa päällys. Sen takana on pikaliitosliittimet. Kytke ovikellon johto pikaliitosliittimiin 4 ja 5. B. Liitäntä vilkkuvalolle Vilkkuvalo voidaan asentaa mihin tahansa kohtaan. Kytke vastaava johto pikaliitosliittimiin 6 ja 7. C. Toinen pysähdys Toiminnon kuvaus: Toinen pysähdyssijainti on ovityypistä riippuen jalankulkijalle oven osittaista avaamista varten, tuuletustoimintaan tai oven osittaiseen avaamiseen kotieläimiä varten. Toinen pysähdys on säädettävissä mihin tahansa ovisijaintiin autotallinoven molempien rajasijaintien sisällä. Aktivointi: OHJE: Kaikissa ohjelmointivaiheissa, joissa tulee painaa näitä näppäimiä samanaikaisesti, on ehdottomasti kiinnitettävä huomiota siihen, että se tehdään huolellisesti. Jos muut kuin määritellyt näppäimet vilkkuvat samanaikaisesti painamisen jälkeen, irrota käyttölaite muutamaksi sekunniksi verkosta. Aloita ohjelmointi sen jälkeen uudelleen.

1. Liikuta ovea käsilähettimen tai seinäkonsolin avulla haluttuun

toiseen pysähdykseen.

2. Valitse yksi vielä varaamaton näppäin käsilähettimessäsi.

3. Paina samanaikaisesti suorakulmaista ohjelmointinäppäintä ja

YLÖS-näppäintä 3 sekuntia ja odota käyttölaitevalon vilkkumista. Paina sitten aikaisemmin käsilähettimessä valittua näppäintä. Uusien käsilähettimien opettamiseksi, aloita uudelleen vaiheesta 1. Deaktivointi:

1. Liikuta ovea KIINNI-sijaintiin.

2. Paina samanaikaisesti suorakulmaista ohjelmointinäppäintä ja

YLÖS-näppäintä 3 sekuntia ja odota käyttölaitevalon vilkkumista. D. Automaattinen sulkeminen Toiminnon kuvaus: Chamberlainin turvavalokennon tulee olla asennettuna EN60335-1- 95:n mukaisesti. Aktivointi: Paina samanaikaisesti suorakulmaista ohjelmointinäppäintä ja ALAS- näppäintä kunnes käyttölaitevalo vilkkuu. Paina YLÖS-näppäintä kerran = 10 sekunnin laskenta-aika. Mahdollista aina 180 sekuntiin saakka (18x painaminen). Ohjelmoinnin saattamiseksi päätökseen, paina suorakulmaista ohjelmointinäppäintä. Sen ajan, joka kuluu sulkemistapahtumaan, vilkkuu ALAS-näppäin. Deaktivointi: Paina samanaikaisesti suorakulmaista ohjelmointinäppäintä ja ALAS- näppäintä kunnes käyttölaitevalo vilkkuu. Ohjelmoinnin saattamiseksi päätökseen, paina suorakulmaista ohjelmointinäppäintä. fi 06/13 Automaattisen turvapaluun testaus Automaattinen turvapalautus on testattava. Koskettaessaan maassa olevaa 50 mm:n korkuista estettä, on autotallinoven ajettava takaisin. Ovikoneiston epäasianmukainen säätö saattaa johtaa sulkeutuvasta ovesta aiheutuviin vakaviin ruumiinvammoihin. Testi on suoritettava kerran kuussa ja tarvittaessa tehtävä välttämättömät muutokset. Estetesti: Aseta 50 mm korkea este (1) maahan autotallinoven alle. Aja ovea alaspäin. Oven on palattava takaisin koskettaessaan estettä. Jos ovi pysähtyy kosketuksesta, ei ovi aja tarpeeksi alas. Tässä tapauksessa molemmat pääteasennot on ohjelmoitava uudelleen. Jos ovi palaa takaisin koskettaessaan 50 mm korkeaa estettä, poista este ja anna oven sulkeutua ja avautua kerran kokonaan. Ovi ei saa palata takaisin, kun se saavuttaa oven aseman ‚Suljettu’. Jos se ajaa kuitenkin takaisin, on molemmat pääteasennot ohjelmoitava uudelleen. Avautumisen testaus: Aseta oven keskiosaan 20 kg:n paino. Ovi ei saa ajaa ylös. Koneiston ja ohjelmointi / 2-toimintoinen kaukosäädin (lisälaite) Käytä ovikoneistoa vain, kun näet oven kokonaan, sen liikerata on vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Älä anna lasten käyttää (mahdollisia) painikkeita tai kaukosäädintä tai leikkiä autotallin oven läheisyydessä. Autotallinovenkäyttölaitteen vastaanottimeen ja langattomaan ohjaimeen on ohjelmoitu sama koodi. Hankittaessa lisää langattomia ohjaintarvikkeita on autotallinoven käyttölaite ohjelmoitava vastaavasti, jotta se vastaa uut- taa langattoman ohjauksen koodia. Vastaanottimen ohjelmointi käsilähettimen lisäkoodeille tapahtuu keltaisen pyöreän opetusnäppäimen avulla.

1. Paina keltaista opetusnäppäintä käyttölaitteessa ja päästä se irti.

Opetusnäyttö palaa keskeytyksettä 30 sekunnin ajan (1).

2. Pidä sen käsilähettimen näppäintä painettuna, jolla haluat vastedes

ohjata autotallinoveasi (2).

3. Päästä näppäin irti heti kun käyttölaitevalo vilkkuu. Koodi on opetettu.

Nyt käyttölaite toimii, kun näppäintä käsilähettimessä painetaan. Jos päästät käsilähettimen näppäimen irti, ennen kuin käyttölaitevalo vilkkuu, ei käyttölaite opi koodia. Poista kaikki käsilähetinkoodit Ei-toivotun koodin poistamiseksi käytöstä tulee kaikki koodit ensin poistaa: Paina keltaista näppäintä käyttölaitteessa niin kauan, kunnes valaistu opetusnäyttö sammuu (n. 10 sekuntia). Siten on kaikki etukäteen opetetut koodit poistettu. Jokainen haluamasi käsilähetin ja jokainen avaimeton sisäänkäyntijärjestelmä tulee ohjelmoida uudestaan.

25fi 07/13 J. Langattomasti ohjattu avaimeton sisäänkäyntijärjestelmä (vain 747EV- langattomalla koodilukolla): Käytä ovea henkilökohtaisella 4-kohtaisella numerokoodilla. K. Väliaikainen sisäänkäynti (vain 747EV- langattomalla koodilukolla): Voidaan ohjelmoida väliaikainen koodi rajoitettua sisäänkäyntiä varten (aikarajoitus tai rajoitettu määrä avaustapahtumia). L. Sulkemistoiminto yksittäisen näppäimen avulla (vain 747EV- langattomalla koodilukolla): Ilman sisäänkäyntikoodia ovi voidaan sulkea joka asennosta (ei avattu). M. Paristot CM475EV ja CM475SOL((Liitäntä 24 V): Paristot antavat sähkökatkoksen tapauksessa aina 24 tuntiin saakka energiaa. Aurinkotoimiset paristot toimittavat energiaa sähkökatkon tapauksessa aina 24 tuntiin saakka (suunniteltu alkaen 2014). N. myQ (vain 828EV:n internet-liitännän ”yhdyskäytävän” kautta): Mahdollistaa autotallinoven käytön internetin tai yhteensopivan matkapuhelimen kautta. O. Autotallinovivahti (vain 829EV-autotallinovivahdin kanssa): Tarjoaa näköön (ledin avulla) ja ääneen perustuvan valvonnan ovisijainnista. Ovi voidaan sulkea myös tästä laitteesta. P. Laser Park Garage Sensor – lasertoiminen autotallin pysäköintianturi (valokennot ja lasertoiminen Laser Park Sensor pysäköintianturi tarpeen) Pikaliittimet 2 ja 3 (saatavilla noin heinäkuusta 2013 alkaen) Q. Ulkoisten laitteiden sähkönkulutus (Liitäntä 24 V) 24 VDC / maks. 50 mA Huomautus: Ulkopuolisilla (yleis)vastaanottimilla alle 1 watin valmiusti- la tulee kytkeä pois. R. Alle 1 watin valmiustilan kytkeminen pois/päälle Tehtaalla on aina kytketty alle 1 watin valmiustila. (Valon sammumisen jälkeen ja kun autotallinovi on suljettu.) Alle 1 watin valmiustilan kytkeminen pois:

1. Irrota laite sähköverkosta.

2. Paina samanaikaisesti ja pidä painettuina ylös- (AUF) ja alas (AB)

painikkeita säätöpaneelin kääntöpuolelta.

3. Kytke laite uudelleen samalla, kun painikkeet ovat vielä painettuina.

4. Noin 5 sekunnin kuluttua käyttölaitevalo vilkkuu vahvistukseksi 10

kertaa. Huomautus: Joka kerran, kun käyttölaite tämän jälkeen irrotetaan sähköverkosta, käyttölaitevalo vilkkuu uudelleen kytket- täessä 10 kertaa antaakseen merkin, että alle 1 watin valmiustila on kytketty pois. Alle 1 watin valmiustilan kytkeminen päälle: Katso aktivointi Ohjeet: - Kun valokennon näkymä on peitetty, nollataan alaskulkuaika jälleen (alkaa alusta). - Automaattinen sulkeminen ei toimi toisen sijainnin pysähdyksessä. - Autotallinoven käyttölaitteen tulee olla saavuttanut AUKI-rajasijainti automaattisen sulkemisen aktivoimiseksi. Vianmääritys: Ongelma: käyttölaite ei toimi enää ilman valokennoa. Ratkaisu: Ei vika. Oikein. Valokenno on välttämättä pakollinen heti kuin se on kerran kytketty. E. Vaihto nopeammasta hitaampaan nopeuteen Toiminnon kuvaus: Käyttölaite valitsee automaattisesti tarvittavan nopeuden. Nopeuden vaihto:

1. Oviluukun KIINNI-rajasijaintiin liikuttaminen.

2. Paina samanaikaisesti YLÖS- ja ALAS-painikkeita, kunnes

käyttölaitevalo vilkkuu. Huomio: Turvallisuussyistä on ovien nopeus alle 190 cm:n kulkureitillä hidas. Yksiosaisia ovia, kippiovia sekä kaiken tyyppisiä keinuovia saa käyttää vain hitaalla nopeudella. F. Käsilähetinnäppäinten varaaminen YLÖS-, SEIS- tai KIINNI-toimintoja varten Toiminnon kuvaus: Jokainen käsilähettimen näppäin voidaan varata AUKI, SEIS tai KIINNI-käskylle. AUKI: Paina keltaista opetusnäppäintä ja AUKI-näppäintä samanaikaisesti, kunnes ledi syttyy. Paina nyt käsilähettimessä sitä näppäintä, joka sisältää AUKI-käskyn ja odota, kunnes käyttölaitevalaistus vilkkuu. SEIS: Paina keltaista opetusnäppäintä ja suorakulmaista ohjelmointinäppäin- tä samanaikaisesti, kunnes ledi syttyy. Paina nyt sitä näppäintä käsilähettimessä, joka sisältää SEIS-käskyn ja odota, kunnes käyttölaitevalo vilkkuu. KIINNI: Paina keltaista opetusnäppäintä ja ALAS-näppäintä samanaikaisesti, kunnes ledi syttyy. Paina nyt käsilähettimessä sitä näppäintä, jonka tulee sisältää KIINNI-käskyn ja odota, kunnes käyttölaitevalo vilkkuu. G. Lomatila (vain 78EV seinäkonsolilla): Jos tämä tila on aktiivinen, ei ovea voida käyttää käsilähettimen avulla. H. Käsilähettimen ohjelmointi seinäkonsolin avulla (vain 78EV-seinäkonsolilla).

I. Käyttölaitevalon sytyttäminen ja sammuttaminen

(vain 78EV-seinäkonsolilla): Käyttölaitevalo voidaan aina sytyttää ja sammuttaa. Automaattinen valo (vain valokennoilla ja seinäkonsoleilla) Heti, kun valokennojen säteet katkeavat, valo syttyy autotallin oven ollessa auki. Aktivointi: Paina LIGHT-valopainiketta seinäkonsolista ja pidä sitä painettuna 10 sekuntia. Deaktivointi: katso aktivointiOvikoneiston ohjaus Oven automaattinen avaaminen/ sulkeminen: Seuraavilla laitteilla voidaan aktivoida ovikoneisto:

• Käsilähetin: Paina näppäintä, kunnes ovi lähtee liikkeelle.

• Seinäkytkin (mikäli tämä lisälaite on asennettu): Paina painiketta, kunnes ovi lähtee liikkeelle. Oven avaaminen käsin (käsikäyttö): Mikäli mahdollista, oven tulisi olla täysin kiinni. Heikoista tai viallisista jousista johtuen, saattaa ovi pudota yhtäkkiä kiinni, mikä saattaa aiheuttaa esinevahinkoja tai vakavia ruumiinvammoja. LUKITUKSEN PÄÄSTÖ: Vedä lyhyesti punaista kahvaa alaspäin. Avaa sitten ovi käsin. Ovea ei saa avata/sulkea vaijerista vetämällä! LUKITSEMINEN: Lukituksen avausmekanismi estää sen, ettei ajovaunu lukitu automaattisesti uudestaan. Paina vihreää nuppia ajovaunussa ja jär- jestelmä lukitaan seuraavalla ovenliikkeellä. Toimintojärjestys Käytettäessä ovikoneistoa radio-ohjauksella tai seinäkytkimellä: - sulkeutuu ovi, jos se oli täysin auki, - avautuu ovi, jos se oli suljettu, - pysähtyy ovi, jos se juuri avautuu tai sulkeutuu, - liikkuu ovi vastakkaiseen suuntaan kuin juuri sitä ennen suorittu liike, jos se on osittain auki, - ajaa ovi takaisin avoimeen oven asentoon, jos se törmää sulkeutues- saan esteeseen, - pysähtyy ovi, jos se avautuessaan törmää esteeseen. - Valopuomi (saatavana lisävarusteena): Valopuomilla ajetaan sulkeutu- va ovi ylös tai avonainen ovi estetään sulkeutumasta, jos ovialueella oleva henkilö katkaisee sensorinsäteen.

- MONITOIMINTOINEN SEINÄOHJAIN

Paina isoa painiketta (1) kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi liikkuvan oven. Valaistuksen käyttö Paina LIGHT-painiketta (2) koneiston valaistuksen kytkemiseksi päälle tai pois. Kun ovea avataan tai suljetaan, tällä painikkeella ei ole vaikutusta koneiston valaistukseen. Kun kytket valon päälle ja käynnistät sitten koneiston, valo palaa 2 minuutin ajan. Paina painiketta uudelleen sam muttaaksesi valon aikaisemmin. Käyttölaitteen valo kytkeytyy päälle seuraavissa tapauksissa:

1. ovikoneiston ensimmäinen päällekytkeminen (hetkeksi)

2. sähkövirran syötön katkeaminen (hetkeksi)

3. aina kun ovikoneisto kytketään päälle.

Valo sammuu automaattisesti jälleen 2,5 minuutin kuluttua. Kiinnitä varoitustarrat (Ks. kuva 28) fi 08/13 Puhdistus ja huolto Verkkopistoke on vedettävä irti aina ennen kaikkia ylläpito- ja huoltotöitä sekä ennen puhdistusta. Sähköiskuvaara! Ovikoneiston hoito Asianmukainen asennus takaa ovikoneiston optimaalisen toiminnan ja mini- maaliset huoltotyöt. Lisävoitelua ei tarvita. Karkea lika liukukiskossa saattaa heikentää toimintoa ja se on poistettava. Puhdistus Käyttöyksikkö, seinäkytkin ja käsilähetin puhdistetaan pehmeällä, kuivalla pyyhkeellä.Nesteitä ei saa käyttää. Huolto Laitteisto, varsinkin kaapelit, jouset ja kiinnitysosat on tarkastettava usein mahdollisten kulumiseen ja vaurioitu- miseen sekä huonoon tasapainotukseen viittaavien merkkien varalta. Laitetta ei saa käyttää, jos on tehtävä korjaus- tai säätötöitä, sillä laitteessa oleva vika tai väärin tasapainotettu ovi saattavat aiheuttaa loukkaantumisia. Kerran kuussa:

• Automaattinen turvapalautus testataan uudelleen ja säädetään tarvittaessa.

• Ovea käytetään käsin. Jos ovi ei ole tasapainotettu tai se on jumit- tunut, käänny huoltopalvelun puoleen.

• Oven täydellinen avautuminen ja sulkeutuminen tarkastetaan. Rajakatkaisin ja/tai voima säädetään tarvittaessa uudelleen. Kaksi kertaa vuodessa:

• hammashihnana kireys tarkastetaan. Tätä varten on rullakelkka erotettava ensiksi käyttölaitteesta. Ketjun kireys sovitetaan tarvittaessa. Kerran vuodessa: (Ovessa)

• Ovirullat, laakerit ja nivelet voidellaan. Ovikoneistoa ei tarvitse enää välttämättä rasvata. Rajakytkimen ja voiman säätö: Nämä säädöt on tarkastettava käyttölaitetta asennettaessa ja säädöt on tehtävä asianmukaisesti. Sääolosuhteista johtuen saattaa ovikoneiston toiminnoissa ilmetä vähäisiä muutoksia, jotka on korjattava uudelleen sää- tämällä. Tämä voi tapahtua ennen kaikkea ensimmäisenä käyttövuotena. Noudata huolellisesti rajakytkimen ja vetovoiman säätöohjeita katso kohta ja testaa automaattinen turvapalautus jokaisen uudelleensäädön jälkeen.

27Käsilähettimen paristojen vaihtaminen Käsilähettimen paristo: Käsilähettimen paristoilla on erittäin pitkä käyttöikä. Lähettimen kantavuu- den lyhentyessä on paristot vaihdettava. Paristot eivät kuulu takuun piiriin. Huomioi tätä varten akkuja koskevat huomautukset: Akkuja ei saa hävittää kotitalousjätteiden mukana. Jokainen kuluttaja on velvoitettu itse huolehtimaan paristojen toimittamises- ta asianmukaiseen keräyspisteeseen. Älä lataa paristoja koskaan uudelleen, ne eivät sovellu siihen. Räjähdysvaara! Pidä paristot lasten ulottumattomista, älä oikosulje tai pura niitä. Jos olet niellyt pariston, hakeudu välittömästi lääkäriin. Puhdista tarvittaessa paristo- ja laitekontaktit ennen pariston asettamista. Tyhjentyneet paristot on poistettava välittömästi laitteesta! Lisääntynyt vuo- tovaara! Älä altista paristoja koskaan liian kuumille lämpötiloille, kuten auringonpais- teelle, tulelle tai vastaaville! Uhkana on lisääntynyt vuotovaara! Vältä kontaktia ihon, silmien ja limakalvojen kanssa. Huuhtele paristohapon kanssa kosketuksiin joutuneet kohdat runsaalla kylmällä vedellä ja hakeudu välittömästi lääkäriin. Vaihda aina kaikki paristot samanaikaisesti. Käytä ainoastaan samantyyppisiä paristoja, älä käytä erityyppisiä tai käytet- tyjä ja uusia paristoja sekaisin. Jos laitetta ei käytetä pidempään aikaa, niin poista paristot. Pariston vaihto: Avaa pariston vaihtamiseksi kotelo ruuvivääntimellä kääntöpuolelta. Nosta päällys ja sen alla oleva ohjain ulos. Työnnä paristoa sivuttain ja ota se pois. Huomioi napaisuus uutta paristoa sisään työnnettäessä. Kokoa käsilähetin uudestaan. HUOMIO! Paristojen epäasiallinen vaihto aiheuttaa räjähdysvaaran. Vaihto ainoastaan samanlaiseen tai vastaavaan tyyppiin (10A20-WH). Käyttölaitevalo Ledi-käyttölaitevalolla on hyvin pitkä elinikä ja se on huoltovapaa. Valopäällystä ei voida ottaa pois.

Käytöstäpoistaminen Vaikuta ympäristönsuojeluun. Pakkausmateriaaleja ja käytettyjä laitteita varten on olemassa kunnallinen vastaanottojärjestelmä. Saat omalta kunnaltasi tietoja keräyspaikoista ja ajankohtaisista määräyk- sistä. Älä hävitä tyhjiä paristoja kotitalousjätteiden mukana, vaan toimita ne asianmukaisesti paristojen keräyspisteeseen.

fi 09/13 Usein esitettyjä kysymyksiä

1. Ovikoneisto ei kytkeydy radio-ohjauksella:

• Onko käyttölaite kytketty sähkönsyöttöön? Jos pistorasiaan liitetty lamppu ei syty, tarkista varoke tai ylikuormitussuoja. (Jotkut pis- torasiat kytketään seinäkatkaisijalla.)

• Onko kaikki ovenlukitukset estetty?

• Koita toimiiko lähetin uudella paristolla.

• Jos käytössä on kaksi tai useampi käsilähetin, joista vain yksi toimii, niin silloin on tarkistettava vastaanottimen ohjelmointi.

• Onko oven alla lunta / jäätä? Tällöin ovi on jäätynyt luultavasti maa- han kiinni. Poista kaikki esteet.

• Luultavasti oven jousi on viallinen. Tämä on annettavan alanyrityksen vaihdettavaksi.

2. Käsilähettimen kantoetäisyys on liian lyhyt:

• Onko paristo paikallaan? Laita uusi paristo.

• Kokeile radio-ohjausta toisessa paikassa ajoneuvoa.

• Kantoetäisyys pienenee metalliovissa, alumiini- tai metallisverhouksissa.

3. Ovi ajaa ilman näkyvää syytä ylös:

• Onko ovella jokin este? Vedä käsitoimista avausta ja avaa ovi käsin. Jos ovi ei ole tasapainossa tai se on jumittunut, käänny huoltopalvelun puoleen.

• Käyttölaitteen veto/työntövoima ja liikkumarata on ohjelmoitava uudelleen.

• Puhdista jää ja lumi oven sulkeutumisalueelta.

• Jos ovi ajaa takaisin saavutettaessa oven asento ‚Suljettu’, on tämän ovenasennon rajakytkin säädettävä uudelleen. Automaattinen turva- palautus on testattava aina uudelleen jokaisen säätötyön päätyttyä:

• Satunnainen pääteasentojen uusi säätäminen ei ole epätavallista. Oven rata saattaa muuttua varsinkin sääolosuhteista johtuen.

4. Autotallinovi aukeaa ja sulkeutuu itsetoimisesti:

• Kaikki käsilähettimet poistetaan ja ohjelmoidaan uudelleen. Katso kohta 25.

• Onko kauko-ohjaimen näppäin jumittunut asentoon “PÄÄLLE”?

• Käytä vain alkuperäisiä kauko-ohjaimia! Muiden valmistajien tuotteet aiheuttavat häiriöitä.

• Kauko-ohjauksen näppäintä on painettu vahingossa (esim. laukussa).

• Seinäkytkimen kaapeli on rikkoutunut (poista testataksesi).

• Jokin käyttölaitteeseen kytketty lisälaite laukaisee toiminnon (poista testataksesi).

5. Ovi ei sulkeudu kokonaan:

• Käyttölaitteen liikkumarata on ohjelmoitava uudelleen. Mekaaniset rakenneosat, esim. oven työntövarret ja kiinnittimet on tarkastettava mahdollisten muutosten varalta. Jokaisen ovenasennon ‘Sulkeutunut’ uudelleensäädön jälkeen on automaattisen turvapalau tuksen toiminto tarkastettava uudelleen.

6. Ovi tosin avautuu, mutta ei sulkeudu:

• Mikäli valopuomi on asennettu, on se tarkastettava. Jos valopuomin LED vilkkuu, on valopuomin suuntaa korjattava.

• Käsilähettimen ja seinäkytkimen toiminta on tarkastettava.

7. Käyttölaitteen valo ei syty:

• Avaa tai sulje ovi. Valo jää 2,5 minuutiksi päälle.

• Erota käyttölaite verkosta ja kytke jälleen. Valo syttyy muutamaksi sekunniksi.

8. Käyttölaitteen valo ei kytkeydy päältä pois:

• Erota käyttölaite lyhyesti sähkönsyötöstä ja yritä uudelleen.

• 2,5 minuuttia ei ole vielä kulunut.

9. Moottori surisee tai käy hetken, mutta ei sitten toimikaan:

• Autotallinoven jouset ovat rikki. Sulje ovi ja irrota rullakelkka käyt- tölaitteesta kahvasta vetämällä (käsitoiminen avaus). Sulje ja avaa ovi käsin. Jos ovi on tasapainotettu asianmukaisesti, pitelevät ovi- jouset itse sitä kaikissa ovenliikeradan kohdissa. Ellei näin tapahdu, käänny asianomaisen huoltopalvelun puoleen.

• Jos tämä ongelma esiintyy ensimmäisellä käyttöönottokerralla, on ovi mahdollisesti lukittu. Estä ovenlukitus.

• Irrota käyttölaite ovesta ja yritä ilman ovea. Jos ovi on kunnossa, ohjelmoi käyttölaitteen nosto-/työntövoima ja liikerata uudelleen.

10. Käyttölaite pyörii vain yhteen suuntaan:

• Ovenjouset ovat mahdollisesti rikki tai ovi liikkuu jäykästi jompaankumpaan suuntaan.

• Jos ovi on kunnossa, ohjelmoi käyttölaitteen nosto-/työntövoima ja liikerata uudelleen.

11. Hammashihnana kolisee kiskoa vasten:

• Muuta hammashihnanan kireyttä. Useimmiten syynä on liian kireä ketju. Kiskon kiristyslaitteen jouset eivät saa puristua täysin kokoon.

• Ovi ei kulje tasaisesti ja se aiheuttaa käyttölaitteen värähtelyä. Korjaa oven kulkua.

12. Oven käyttölaite ei käynnisty sähkökatkoksen takia:

• Erota rullakelkka käyttölaitteesta kahvasta vetämällä (käsitoiminen avaus). Ovi voidaan nyt avata ja sulkea käsin. Kun ovikoneisto aktivoidaan uudelleen, kytkeytyy jälleen myös rullakelkka.

• Mikäli ulkoinen hätäavaus on asennettu, erottaa se sähkökatkostapauksessa hätäavauksella autotallin ulkopuolelta rul- lakelkan käyttölaitteesta.

13. Ovi vaihtaa suuntaa sen jälkeen, kun voima opetettiin:

• Tarkasta taipuuko kisko. Käyttölaite vaatii paljon voimaa oven liikut- tamiseen. Korjaa ovi ja asenna asianmukaisesti.

• Ovi on erittäin raskas tai huonossa kunnossa. Ota yhteys asiantuntijaan.

14. Kisko käyttölaitteessa taipuu:

• Ovi on raskas, erittäin raskas tai huonossa kunnossa. Ota yhteys asiantuntijaan.

• Liikkeen aikana heilahteleva kisko on merkki epätasaisesti toimivasta ovesta ja jatkuvasti vaihtuvasta voimankäytöstä. Ota yhteys alanam- mattilaiseen, voitele ovi tarvittaessa. Ripustimen lisääminen kiskoon saattaa auttaa.

15. Käyttölaite “käy” (moottorin pyörintä kuuluu), mutta rullakelk-

• Rullakelkka on erotettu käyttölaitteesta.

• Uudelleenasennettaessa: Moottoria ja kiskoa yhteenkoottaessa ei esiasennettua sovitusholkkia ole asennettu moottorin akselin ja kiskon väliin. Holkki on asennettu jo tehtaalla, mutta se voidaan poistaa. Seisoessasi käyttölaitteen takana, voit tarkkailla pyöriikö hammaspyörä kiskolla vai vain moottori.

• Uudellenasennettaessa: hammashihnana on pudonnut hammaspyörästä kiskossa. Seisoessasi käyttölaitteen takana, voit nähdä hammaspyörän.

• Pitkän käytön jälkeen: Onko lukituksessa vika vai onko se irronnut kokonaan?

• Pitkän käytön jälkeen: Kiskon ja moottorin välin holkki tai moottorin mekanismi on rikki.

16. Ovi irtoaa itsestään rullakelkasta ja pysähtyy.

• Jos on asennettu ulkoinen avaus sähkökatkostapauksen varalta, on tarkastettava kiristyykö se ovea avattaessa ja päästää lukituksesta. Tarkkaile mekanismia ja säädä se tarvittaessa uudelleen.

• Avauksen kahva ei saa juuttua kiinni muihin esineisiin.

17. Voiman säätäminen

Painonäppäin voiman säätämiseksi on käyttölaitteen kääntöpuolen päällyksen alla. Voimanopetuksella säädetään oven avaamiseen ja sulkemiseen tarvittava voima.

1. Avaa päällys käyttölaitteen kääntöpuolella.

2. Paina kaksi kertaa keltaista opetusnäppäintä mennäksesi

voimanopetustilaan. Ledi ja YLÖS-näppäin vilkkuvat. Paina YLÖS-näppäintä. Ovi liikkuu nyt auki-rajasijaintiin ja oppii samalla tarvittavan voiman. Heti kun YLÖS-rajasijainti on saavutettu, alkavat ledit ja ALAS-näppäin vilkkua. Paina ALAS-näppäintä. Ovi liikkuu nyt KIINNI-rajasijaintiin ja oppii samalla tarvittavan voiman.fi 11/13 DIAGNOOSITAULUKKO Autotallinoven käyttölaite on varustettu diagnoositoiminnolla. YLÖS- ja ALAS-näppäimet vilkkuvat ohjauksessa. Laske kunkin näppäimen ”vilkuntojen” lukumäärä kahden vilkuntatauon välillä. Näkyvissä on aina viimeksi esiintynyt tulos. NÄYTTÖ

VIAN OIRE Käyttölaite ei sulje ja käyttölaitteessa vilkkuu valo. Käyttölaite ei sulje ja käyttölaitteessa vilkkuu valo. Seinäkytkin ei toimi. Autotallinoven käyttölaite ei sulje ja käyttölaitteessa vilkkuu valo. Ovi liikkuu vain joitakin cm:ejä, pysähtyy tai palautuu. Ei liikettä, vain "napsahdus" Käyttölaite hurisee, mutta mitään liikettä ei suoriteta. Ovi liikkuu hitaasti toiseen sijaintiin sen jälkeen kun käyttölaite on sammutettu. Ei liikettä. Portin YLÖS-KIINNI-sijaintia ei voida opettaa. Ovi ei kulje täysin opetettuun rajasijaintiin. Käyttölaite liikkuu vain joitakin cm:ejä ja pysähtyy tai palautuu. Ovi ei sulkeudu täysin ja palautuu. RATKAISU Valokennot (tarvikkeet) on poistettu, niiden näkymä on peitetty tai ne on väärin liitetty. Liitetyssä valokennossa on johdinvika tai johtimet on liitetty väärinpäin. Johdinvika seinäkytkimessä tai liitetty väärinpäin. Vedä uusi johto testitarkoituksessa, mikäli vikaa ei voida löytää. Valokennon alueella on este tai valokennoa ei ole suunnattu oikein. Punaiset ledit vilkkuvat valokennoissa, koska oikeaa toimintaa ei voida varmistaa. Hidas/viallinen ovi. Avaa tai sulje ovi käsin ja anna ammattimiehen varmistaa oven toiminta (korjaus). Ovi on juuttunut mekaanisesti, lukittu tai oven jouset ovat viallisia. Avaa oven lukitus käyttölaitteesta ja testaa käyttölaitteen toiminta. Kuten edellä, ovi viallinen, raskas tai tasapainottamaton ja tarvitsee korjausta Ohjain viallinen. Soita ammattilaiseelle. Katso ”Usein toistuvat kysymykset” kohta 15. Ovi viallinen tai hyvin raskas. Avaa oven lukitus ja testaa. Opeta kulkureitti uudestaan. Katso ”Usein toistuvat kysymykset” kohta 15. Valokennot eivät ole oikein suunnattuna tai niiden näkymän katkaisee este lyhytaikaisesti. Este esiintyi mahdollisesti vain ajon aikana.fi 12/13 NÄYTTÖ

VIAN OIRE Liitäntä 1+2 seinäkytkimelle on oikosuljettu pitempään kuin 4 sekuntia. Jännite liian alhainen. Suurin mahdollinen käsilähettimien määrä on saavutettu. LÖSUNG Johdinvika syöttöjohdossa. Älä vie johdinta 230 V:n rinnalla tai samassa putkessa. Vedä testitarkoituksessa uusi johdin. Sähköjännite on/oli liian alhainen. Lisätty paristo on tyhjä. Ei riittävää sähkönsyöttöä. On ohjelmoitu liian monta käsilähetintä ja ohjain on poistanut ensiksi ohjelmoidun käsilähettimen ja korvaa sen viimeksi ohjelmoidulla. Lisätarvikkeet

1. TX2EV - 2-kanavainen Käsilähetin

2. TX4EV - 2-kanavainen Käsilähetin

3. TX4UNI - Universal-Käsilähetin

1. 128EV - 2-kanavainen langaton seinälähetin

2. 747EV - langaton koodilukko

3. 828EV - Internet-liitännän ”yhdyskäytävä”

4. 829EV - Autotallinovivahti

5. EQL01EV - Hätäavaaja

6. 1702EV - Hätäavaaja

7. 75EV - Valaistu seinänäppäimistö

8. 78EV - Monitoimintaseinäkonsoli

9. FLA-1LED - Vilkkuvalo

12. 100041 - Avainkytkin (pinta-asennettu)

34fi 13/13 Varaosat / Takuu Katso sivustolta www.liftmaster.eu tai ota yhteyttä kauppiaaseesi. Katso myös saatavilla oleva takuukirjasta.

Tekniset tiedot Sisääntulojännite . . . . . . . . . . . . . . . . . . .230-240 VAC, 50 Hz Maksimivetovoima . . . . . . . . . . . . . . . . . .600 N (LM60), 800 N (LM80), 1000 N (LM100) Valmiustila (suljetulla autotallinovella) . . .0,8 W Moottori Moottorityyppi . . . . . . . . . . . . . . . . . . . . .DC-vaihdemoottori kestovoitelulla Melutaso . . . . . . . . . . . . . . . . . . . . . . . . .54 dB Käyttövoimatapa . . . . . . . . . . . . . . . . . . .Hammashihna Ovireitin pituus . . . . . . . . . . . . . . . . . . . . .Säädettävä Avautumisnopeus jopa . . . . . . . . . . . . . .160 mm/s (LM60), 200 mm/s (LM80, LM100) Valo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Syttyy, kun käyttölaite käynnistyy, sammuu 2½ minuuttia pysähty- misen jälkeen. Ovitangot . . . . . . . . . . . . . . . . . . . . . . . . .Säädettävä ovivarsi, vetoköysi ajovaunun lukituksen avaamiseen Turvallisuus Henkilökohtainen . . . . . . . . . . . . . . . . . . .Näppäinpainallus ja automaatti- nen pysäytys alaspäinajossa/näp- päinpainallus ja automaattinen pysäytys ylöspäinajossa. Elektroninen . . . . . . . . . . . . . . . . . . . . . . .Automaattinen voiman opettaminen Sähköinen . . . . . . . . . . . . . . . . . . . . . . . .Muuntaja-ylikuormitussuoja ja pienjännitejohdotus seinäkonso- lille. Rajakytkimen säätö . . . . . . . . . . . . . . . . .Optinen tunnistus kierrosluvulle ja ovisijainnille. Rajakytkinsäätö . . . . . . . . . . . . . . . . . . . .Mekaaninen kiertoanturi / ohituskohdan ilmaisin Rajasijaintien säätö . . . . . . . . . . . . . . . . .Elektroninen Pehmeä käynnistys/Pehmeä pysäytys . .Kaikki mallit Mitat Pituus (yhteensä) . . . . . . . . . . . . . . . . . . .3200 mm Tarvittava suojaetäisyys . . . . . . . . . . . . . .30 mm Riippuva paino . . . . . . . . . . . . . . . . . . . . .~ 12 kg Vastaanotin Tallennusrekisteri . . . . . . . . . . . . . . . . . . .180 Toimintataajuus . . . . . . . . . . . . . . . . . . . .6-kaistainen (433 MHz / 868 MHz) OHJE: Chamberlain suosittelee nimenomaan ”The Protector System”-valo- kennon asentamista kaikkiin autotallinovikäyttölaitteisiin!

Konformiteettiselvitys

HUOLTOPALVELU-SERTIFIKAATTILIITE / HUOLTOPALVELU-ASIAKIRJA Täytä kokonaan painokirjaimin ja liitä mukaan kopio laskusta! Yksityiskohtainen viankuvaus (tarvittaessa vikailmoitus sekä kuva lisättynä erillisille sivulle) Takuu / Takuuaika Periaatteellisesti kauppias on vastuussa lainmukaisen 24 kuukauden takuuajan sisällä oste- tusta tavarasta (paristoilla 6 kuukautta). Lainmukaisia oikeuksiasi ei rajoiteta tämän valmista- jantakuun johdosta. Ostajalla on lainmukainen oikeus saada takuuaika myyjältä ja eikä sitä voida muuttaa kuluttajan epäeduksi. Se alkaa siitä päivästä, jolloin tuote ostetaan. Chamberlain GmbH takaa ensimmäiselle ostajalle, joka on ostanut tämän tuotteen vähittäiskaupasta (“vähittäiskauppias“), ettei siinä ole ostopäivästä alkaen minkäänlaisia materiaalivaurioita tai valmistusvirheitä (mahdollisesti pitemmät takuuajat löydät tuotekuvauk- sesta tai myyntipakkauksesta). Kassakuitti toimii todisteena ostoksesta! Olemassa oleva takuu rajoittuu ainoastaan korjaukseen tai tämän tuotteen osien vaihtamiseen, jotka on havait- tu viallisiksi. Olemassa oleva takuu ei ole voimassa vaurioille, jotka ovat aiheutuneet väärästä käytöstä, mukaan lukien kaikenlainen käyttö, joka ei tarkasti vastaa ohjeita, kun niitä tarkastel- laan asennuksen, käytön ja hoidon, sekä tarpeellisten ylläpito tai säätötöiden laiminlyönnin kannalta, tai suorittamalla sellaisia mukauttamisia, tarvikkeiden käyttöä tai muutoksia tähän tuotteeseen, joita Chamberlain ei ole hyväksynyt. Se ei kata myöskään työkustannuksia pur- kamiselle tai uudelleen kokoamiselle korjatulla tai vaihdetulla laitteella tai sen varaparistoilla. Palautukset Chamberlainille Jos et halua lähettää tuotettasi korjattavaksi kauppiaallesi, vaan suoraan Chamberlainille, tarvitset etukäteen RGA-numeron (palautusnumero). Tämän saat etukäteen numerosta +49 1805 466 368 79* tai internetistä sivustolta www.chamberlain.de. Palautukset ilman ilmoitusta aiheuttavat pitempiä käsittelyaikoja tai niitä ei voida käsitellä! Käytä palautuslomaketta. Hyvä viankuvaus lyhentää käsittelyä. Palauttamiset eivät ole mahdollisia kaikista maista. Tarvikkeet ja varaosat Tuotteesi varaosia ja tarvikkeita on usein saatavilla myös vielä pitkään takuun raukeamisen jälkeen. Ota yhteyttä kauppiaaseesi tai huoltopalveluumme ja tiedustele asiaa tässä tarkoituk- sessa. Tai käy meidän internet-sivustolla: www.chamberlain.eu Ongelmien poistaminen itse! Lue käyttöohje tuotteeseesi ja meidän FAQ (Frequently Asked Questions = usein esitetyt kysymykset). Useimmissa häiriöissä ei ole mitään tai niissä on vain vähäinen tekninen vika, joka voidaan korjata nopeasti itse. Puuttuvan ohjeen tai teknistä apua saat huoltopalvelustamme puhelimitse, internetistä tai tekniseltä internetfoorumilta. RGA-nro: Tuote, malli/ huoltopalvelunumero Etunimi, nimi Postinumero, paikkakunta Puhelin mistä ostettu (kauppias) Ostopäivä Katuosoite, talonumero
