BRUKSANVISNING Pantheon Turbo air

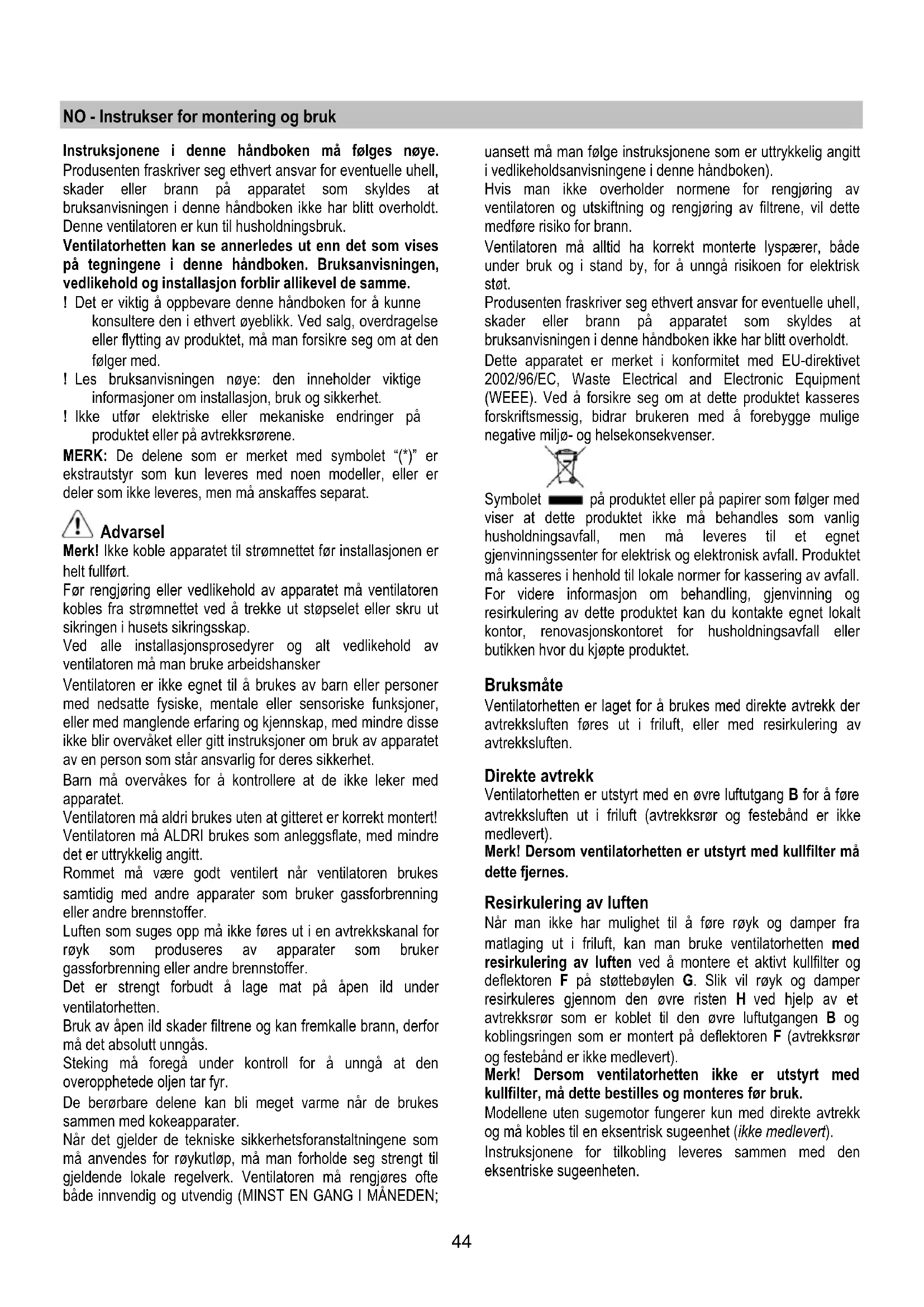

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.44 NO - Instrukser for montering og bruk Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Denne ventilatoren er kun til husholdningsbruk. Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme. ! Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med. ! Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet. ! Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene. MERK: De delene som er merket med symbolet “(*)” er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat. Advarsel Merk! Ikke koble apparatet til strømnettet før installasjonen er helt fullført. Før rengjøring eller vedlikehold av apparatet må ventilatoren kobles fra strømnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap. Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker Ventilatoren er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre disse ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet. Barn må overvåkes for å kontrollere at de ikke leker med apparatet. Ventilatoren må aldri brukes uten at gitteret er korrekt montert! Ventilatoren må ALDRI brukes som anleggsflate, med mindre det er uttrykkelig angitt. Rommet må være godt ventilert når ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer. Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer. Det er strengt forbudt å lage mat på åpen ild under ventilatorhetten. Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor må det absolutt unngås. Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr. De berørbare delene kan bli meget varme når de brukes sammen med kokeapparater. Når det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røykutløp, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken). Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann. Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser. Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet. Bruksmåte Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften. Direkte avtrekk Ventilatorhetten er utstyrt med en øvre luftutgang B for å føre avtrekksluften ut i friluft (avtrekksrør og festebånd er ikke medlevert). Merk! Dersom ventilatorhetten er utstyrt med kullfilter må dette fjernes. Resirkulering av luften Når man ikke har mulighet til å føre røyk og damper fra matlaging ut i friluft, kan man bruke ventilatorhetten med resirkulering av luften ved å montere et aktivt kullfilter og deflektoren F på støttebøylen G. Slik vil røyk og damper resirkuleres gjennom den øvre risten H ved hjelp av et avtrekksrør som er koblet til den øvre luftutgangen B og koblingsringen som er montert på deflektoren F (avtrekksrør og festebånd er ikke medlevert). Merk! Dersom ventilatorhetten ikke er utstyrt med kullfilter, må dette bestilles og monteres før bruk. Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert). Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.45 Installasjon Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper. Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Elektrisk tilslutning Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. Merk! Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert. Montering Ventilatorhetten leveres i to versjoner: veggmodell og takmodell (Isola). Før installasjonen:

• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

• Dersom det er mulig, er det best å demontere og ta vekk møblene under og rundt ventilatorhettens installasjonsområde for å ha bedre tilgjengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers må man så langt det er mulig beskytte møblene rundt og alle delene som berøres av installasjonen. Velg en flat overflate og dekk den med en beskyttelse som du kan sette ventilatorhetten og tilbehørsutstyret på.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert) og at det er mulig å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for Sugefunksjon).

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør). Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt. Installasjon av takmodellen (Isola) Fig. 5-6-7

1. Reguler omfanget på ventilatorhettens støttestruktur, da

ventilatorhettens endelige høyde kommer an på denne reguleringen. Merk: I noen tilfeller er den øvre seksjonen av rammen festet til den nedre seksjonen med 1 eller flere skruer. Dette må man eventuelt kontrollere, og i så tilfelle fjerne dem midlertidig for å muliggjøre reguleringen av støttestrukturen.

2. Fest strukturens to seksjoner med totalt 16 skruer (4 for

hvert hjørne). Hvis støttestrukturens omfang er større enn minsteomfanget, må man sette 1 eller 2 støttebøyler (etter hva som er medlevert) på den øverste seksjonen for å forsterke denne. Merk: Av transportgrunner kan én bøyle være midlertidig festet til rammen med 2 skruer. Denne må man eventuelt flytte til ønsket posisjon, eller feste den ordentlig med 6 ekstra skruer der den er. Gå frem som følger: a. Bøy festebøylene litt ut slik at du kan sette dem på strukturens ytterside. b. Sett støttebøylen rett over festepunktet til strukturens to seksjoner og fest dem med totalt 8 skruer (2 for hvert hjørne). Hvis det er medlevert enda en støttebøyle, kan man feste den på punktet midt mellom den første støttebøylen og rammens øverste side; fest med 8 skruer (2 for hvert hjørne). Merk: når du setter på plass og fester støttebøylen/støttebøylene, må du kontrollere at disse ikke hindrer et problemfritt feste av avtrekksrøret (sugefunksjon) eller av deflektoren (filtrerende funksjon).

4. Sett hullskjemaet i taket loddrett over kokeplatene

(skjemaets midtpunkt må befinne seg over kokeplatenes midtpunkt, og sidene må være parallelle med kokeplatenes sider-skjemaets side med skriften FRONT tilsvarer siden med kontrollpanelet). Gjør klart for elektrisk tilslutning.

5. Bor hull som angitt (6 hull for 6 veggplugger- 4 plugger

for hvert hekte), skru til 4 skruer i de ytre hullene og la det være et opprom på circa 1 cm mellom skruehodet og taket.

9. Sett inn et avtrekksrør på innersiden av rammen og

koble det til motorhusets koblingsring (avtrekksrør og festebånd er ikke medlevert). Avtrekksrøret må være langt nok til å nå utendørs (sugefunksjon) eller deflektoren F (filtrerende funksjon).46

11. Utfør elektrisk tilslutning. Man må imidlertid ikke koble til

strømmen før ferdig utført installasjon.

12. Sett mutterne som er utstyrt med festekroker inn i de

øvre og nedre skorsteinseksjonene på linje med de rektangulære hullene, totalt skal det monteres 14 muttere.

13. Sett sammen de to øvre seksjonene på skorsteinen så

de dekker rammen, slik at den ene av de to åpningene på seksjonene stiller seg på samme side som betjeningspanelet, og den andre på motsatt side. Skru de to seksjonene sammen med 8 skruer (4 for hver side- se også kartet for sammensetning av de to seksjonene).

15. Sett sammen de to nedre seksjonene på skorsteinen så

de dekker rammen, bruk 6 skruer (3 for hver side, se også kartet for sammensetning av de to seksjonene).

16. Sett den nedre seksjonen på skorsteinen på det dertil

bestemte stedet så den fullt dekker motorhuset og klemesken, og fest med to skruer fra ventilatorhettens innerside.

IKKE SÅ DYPE). De bredere og dypere merkene skal brukes til den øvre skorsteinen, disse skjæres ut etter mål.

18. Koble til strømmen igjen på den elektriske tavlen og

tilsvarer midtlinjen; dette vil letteregjøre installasjonen.

3. Bor hull som anvist på sjablonen, sett inn veggpluggene

og skru i 2 skruer i de øverste hullene. La det være et opprom på circa 1 cm mellom skruehodet og veggen. Merk: Bor alltid alle hullene som er anvist på sjablonen: de 2 øverste er nødvendige for å hekte på ventilatorhetten, mens de nederste hullene (vanligvis ett hull på midten eller flere hull på sidene) er sikkerhetsfester.

4. Sett støttebøylen for skorsteinene „G“ mot veggen helt

oppunder taket, og bruk denne som hullskjema (det lille utgravde hullet på støtten, hvis det er et slikt, skal flukte med linjen som ble tegnet opp på veggen først). Merk av 2 hull med blyant, bor hullene og sett inn de 2 pluggene.

5. Fest støttebøylen for skorsteinene til veggen med 2

installasjonsfase 3).

7. Sett inn skruen/skruene (med spennskive/-skiver!) i det

nederste/de nederste hullet/hullene for definitivt feste. (OBLIGATORISK!!) Deretter, etter å ha kontrollert at ventilatorhetten ikke er montert skjevt, SKRU HARDT TIL ALLE SKRUENE, både de nederste og de øverste. Merk: de nederste festepunktene er synlige når man tar vekk fettfiltrene, og de befinner seg på sidene og/eller på midten av ventilatorhetten (festepunktet på midten ser man etter å ha fjernet dekselet til karbonfilteret, hvis det er et slikt). For å øke ventilatorhettens stabilitet anbefales det i alle tilfeller å utnytte sidehullene, når disse finnes.

8. Koble til et avtrekksrør for røyk (rør og festebånd

medleveres ikke og må kjøpes) til koblingsringen som sitter over sugemotoren. Den andre enden av røret må kobles til en anordning som fører røyken ut i friluft hvis man bruker ventilatorhetten i sugefunksjon. Dersom man vil bruke ventilatorhetten i filtrerende funksjon, må man feste deflektoren F til støttebøylen for skorsteinene G, og koble den andre enden av røret til koblingsringen på deflektoren F.

9. Utfør elektrisk tilslutning.

10. Sett på skorsteinene og fest dem med 2 skruer (10a) til

støttebøylen for skorsteinene „G“ (10b).

11. Skyv den nedre delen av skorsteinen inn slik at den

dekker sugeviften nøyaktig, og sett den inn på den bestemte plassen over ventilatorhetten. Gjenmonter dekselet til karbonfilteret og fettfilteret/-filtrene, og kontroller at ventilatorhetten fungerer perfekt.47 Funksjon Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat, og la den fortsette å virke i enda cirka 15 minutter etter du er ferdig med matlagingen. Modell med betjeningsboks med 4 taster a. Lysbryter ON/OFF. b. Bryter OFF/hastighet 1 c. Hastighetsvelger 2 d. Hastighetsvelger 3 Modell med betjeningsboks med 5 taster a. Lysbryter ON/OFF b. Motorbryter OFF c. Hastighetsvelger 1 (hvis det er lite damp og røyk) d. Hastighetsvelger 2 (hvis det er middels mye damp og røyk) e. Hastighetsvelger 3 (hvis det er mye damp og røyk) Vedlikehold Advarsel! Før enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter. Rengjøring Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel. Unngå bruk av slipende eller etsende produkter. Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene over ikke er blitt fulgt. Fettfilteret Fanger kokefettpartikler. Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus. Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke. For å demontere fettfilteret må man dra i fjærhåndtaket. Fig. 2 Kullfilter (kun med resirkulering av luften) Fig. 3 Holder tilbake ubehagelige lukter fra matlaging. Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye. Det kan IKKE vaskes eller benyttes om igjen Ta vekk filterdekselet ved å vri kulehåndtakene (g) som fester det til ventilatorhetten 90° rundt. Sett ”karbon-madrassen” (i) inn i dekselet (h) og gjenmonter alt der det var (j). Det er mulig å bruke et tradisjonelt karbonfilter, som verken er vaskbart eller regenerativt, som må skiftes ut hver 3.-4. måned. ”Madrassen” med dekselet sitter sammen, derfor skal det eventuelle dekselet som leveres med ventilatorhetten ikke brukes. Ved bruk settes filteret inn i filterhuset og festes med de dertil bestemte innretningene. Utskifting av lyspærer Koble ventilatoren fra strømnettet. Merk! Forsikre deg om at lyspæren er kald før du tar i den. Fig. 4

Bruk bare halogene lyspærer på maks 12V -20W - G4, og pass på å ikke røre dem med hendene.

3. Lukk beskyttelsesdekselet igjen (fjærfeste).
