BRUKSANVISNING ZDT16012FA ZANUSSI

Sikkerhetsanvisninger 56
Betjeningspanel 57
Programmer 58
Tilvalg 59
Før første gangs bruk 60
Daglig bruk 61

Råd og tips 63
Stell og rengjøring 64
Feilsøking 65
Tekniske data 66
Miljøvern 67

Med forbehold om endringer.

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og utsatte personer

Advarsel Fare for kvelning, skade og permanent uførhet.

• Ikke la personer eller barn, med reduserte fysiske eller mentale funksjoner eller manglende erfaring og kunnskap, bruke produktet. De må ha tilsyn eller de må få veiledning om bruk av produktet, av en person som er ansvarlig for deres sikkerhet.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Oppbevar all vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.

Montering

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Ikke monter eller bruk produktet på steder der temperaturen er lavere enn 0 °C.
• Følg monteringsinstruksjonene som følger med produktet.
• Sørg for at produktet er montert under og ved siden av stabile seksjoner.

Elektrisk tilkopling

Advarsel Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke blir påført skade. Dersom strømkabelen til dette produktet må skiftes, må dette gjøres av et autorisert serviceverksted.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i strømkabelen när du kobler fra produktet. Trekk alltid i selve støpselet.
• Ikke berør strømkabelen eller støpselet med våte hender.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

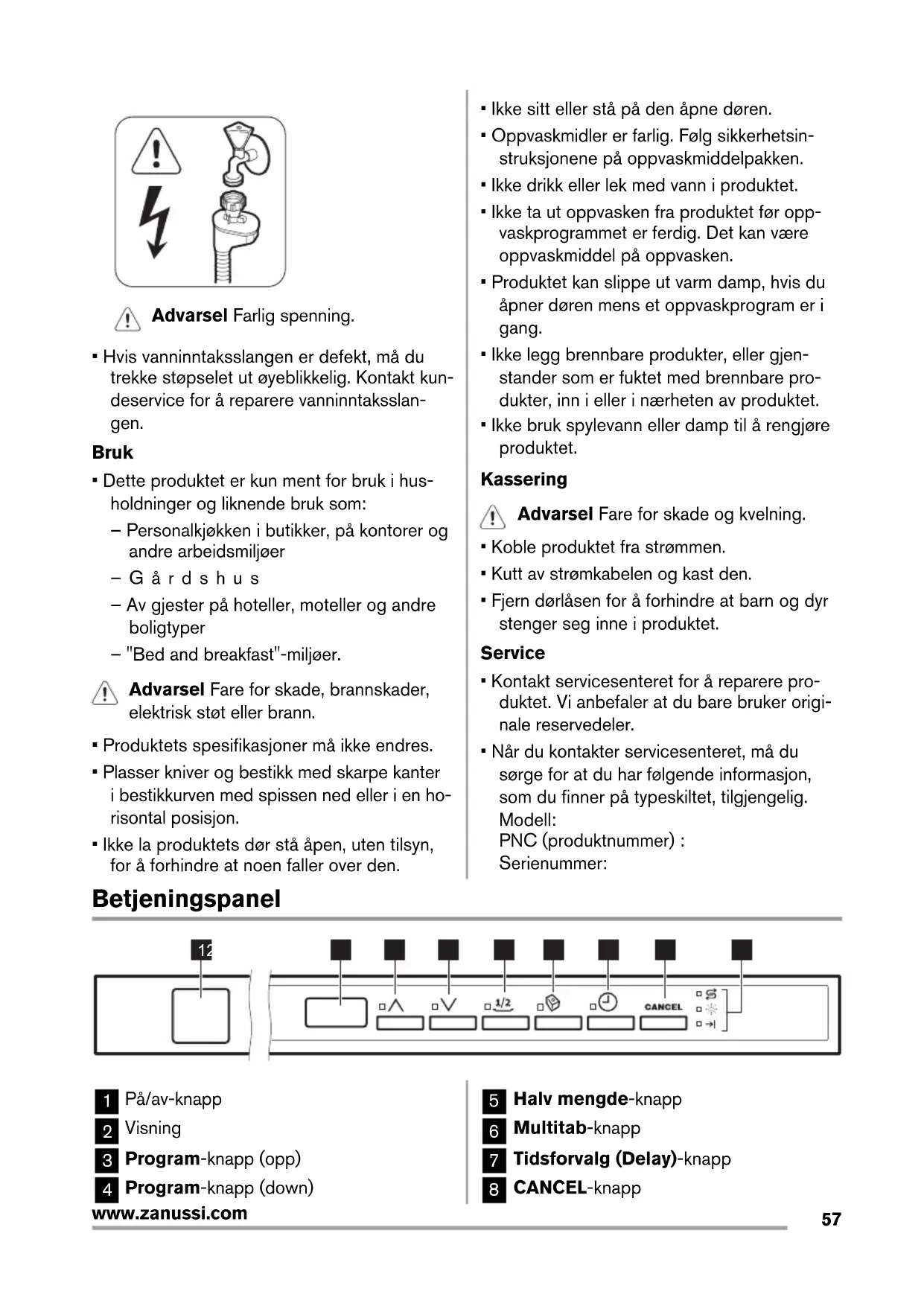

Vanntilkopling

- Hvis vanninntaksslangen er defekt, må du trekke støpselet ut øyeblikkelig. Kontakt kundeservice for å reparere vanninntaksslangen.

Bruk

- Dette produktet er kun ment for bruk i hus- holdninger og liknende bruk som:

- Personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer

- G å rd sh us

- Av gjester på hoteller, moteller og andre boligtyper

- "Bed and breakfast"-miljøer.

Advarsel Fare for skade, brannskader, elektrisk støt eller brann.

- Ikke la produktets dør stå åpen, uten tilsyn, for å forhindre at noen faller over den.

• Ikke sitt eller stå på den åpne døren.
• Oppvaskmidler er farlig. Følg sikkerhetsinstruksjonene på oppvaskmiddelpakken.
• Ikke drikk eller lek med vann i produktet.
• Ikke ta ut oppvasken fra produktet før oppvaskprogrammet er ferdig. Det kan være oppvaskmiddel på oppvasken.
• Produktet kan slippe ut varm damp, hvis du åpner døren mens et oppvaskprogram er i gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.
• Ikke bruk spylevann eller damp til å rengjøre produktet.

Kassering

Advarsel Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

Service

• Kontakt servicesenteret for å reparere produktet. Vi anbefaler at du bare bruker originale reservedeler.
• Når du kontakter servicesenteret, må du sørge for at du har følgende informasjon, som du finner på typeskiltet, tilgjengelig. Modell:

Indikatorer Beskrivelse
∅	Saltindikator. Den er av når programmet er i bruk.
※	Skyllemiddelindikator. Den er av når programmet er i bruk.
→|	Indikator for programslutt.

Programmer

Program Grad	av smussType vask	Programfaser	Tilvalg
P1 Rinse and Hold1)	Alt Forvask
P2 Intensive Meget skittent	Servise, bestikk, gryter og panner	ForvaskVask 70 °CSkyllingerTørk	MultitabHalv mengde
P3 AUTOMATIC2)	AltServise, bestikk, gryter og panner	ForvaskVask fra 45 °C eller 70 °CSkyllingerTørk	Multitab
P4 Quick A30 Min3)	Nytt smussServise og bestikk	Vask 60 °CSkylling	Multitab
P5 Eco4)	Normalt skittentServise og bestikk	ForvaskVask 50 °CSkyllingerTørk	MultitabHalv mengde
P6 Delicate Normalt eller litt skittentSkjørt servise og glass		Vask 45 °CSkyllingerTørk	Multitab
P7 Plate warmer5)	Skylling 70 °C

1) Bruk dette programmet til å skylle raskt av serviset. Dette hindrer at matrester fester seg til serviset og at det kommer vond lukt fra produktet.

Ikke bruk oppvaskmiddel med dette programmet.

2) Produktet registrerer hvor skittent og hvor mye servise som er satt i kurvene. Den regulerer vanntemperaturen og -mengden, energiforbruket og programtiden automatisk.
3) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir gode oppvaskresultater på kort tid.
4) Med dette programmet får du mest mulig effektivt vann- og energiforbruk for normalt skittent bestikk og servise. (Dette er standardprogrammet for testinstitutter).
5) Med dette programmet kan du varme serviset før bruk eller fjerne støv fra servise som ikke er brukt på lang tid.

Ikke bruk oppvaskmiddel med dette programmet.

Forbruksverdier

Program1)	Varighet (min)	Energi (kWh)	Vann (l)
P1 Rinse and Hold 14 0.1 4
P2 Intensive	130 - 150	1.3 - 1.4	13 - 15
P3 AUTOMATIC	40 - 150	0.6 - 1.4	8 - 14
P4 Quick A30 Min 30 0.8 9
P5 Eco 195 1.03 11
P6 Delicate 70 - 80 0.7 - 0.9	13 - 15
P7 Plate warmer 30 0.8 4

1) Vanntrykk og -temperatur, og tilvalgene og mengden servise som er satt inn kan endre verdiene.

Informasjon for testinstitutter

For all nødvendig informasjon om testytelse, send en e-post til:

[e-mail]

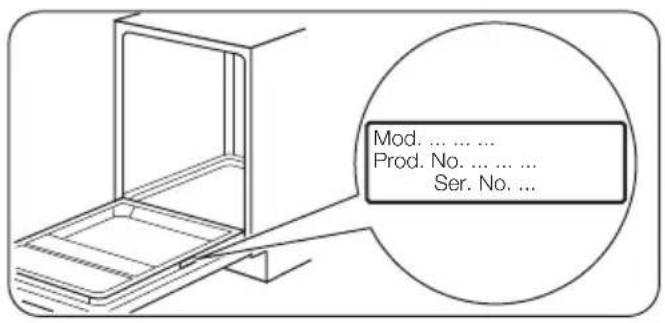

Skriv ned PNC (produktnummer), som du finner på typeskiltet.

Tilvalg

Halv mengde

Sett dette alternativet når du ønsker å vaske en liten mengde servise og kokekar. Dette valget forlenger programvarigheten og forbruket av energi og vann.

Fyll den øvre kurven og den nedre kurven og redusere mengde vaskemiddel.

Multitab

Bare aktiver dette tilvalget når du bruker kombioppvaskmiddeltabletter.

Dette tilvalget stopper bruken av skyllemiddel og salt. De tilhørende indikatorene forblir av.

Programmets varighet kan øke.

Slik aktiverer du Multitab-tilvalget

1. Trykk på Ⓥ, og den tilhørende indikatoren tennes.

Hvis du slutter å bruke kombioppvaskmaskintabletter, må du gjøre følgende før du begynner å bruke

et separat oppvaskmaskinmiddel, skyllemiddel og oppvaskmaskinsalt:

1. Stille inn vannhardheten på høyeste nivå.
2. Sørg for at saltbeholderen og skyllemiddel- beholderen er fulle.
3. Start det korteste programmet med en skyllefase, uten oppvaskmaskinmiddel og oppvask.
4. Juster vannhardheten etter forholdene i området der du bor.
5. Juster mengden skyllemiddel som slippes ut.

1. Trykk på av/på-knappen for å slå på produktet. Sørg for at produktet er i innstillingsmodus, se "Stille inn og starte et program".
2. Trykk og hold inne √ og 1/2 samtidig helt til indikatorene for ∧, √ og 1/2 starter å blinke.
3. Trykk på 1/2.

Før første gangs bruk

1. Kontroller at vannhardheten er riktig justert i forhold til der du bor. Juster eventuelt vannhardheten. Kontakt det lokale vannverket for å få vite hva vannhardheten i ditt område er.
2. Fyll saltbeholderen.
3. Fyll skyllemiddelbeholderen.

• Indikatorene ∧ og √slukker.
• Indikatoren 1/2 fortsetter å blinke.
• Displayet viser gjeldende innstilling.

16

Lydsignal på.

06

Lydsignal av.

1. Trykk på 1/2 for å endre innstillingen.

2. Trykk på av/på-knappen for å slå av produktet og bekrefte innstilingen.

3. Åpne vannkranen.

4. Det kan være rester etter produksjonen i produktet. Kjør et program for å fjerne dem. Ikke bruk oppvaskmiddel og ikke sett noe i kurvene.

Vannhardhet				Vannmykner justering Høyde
Tysk grader (°dH)	Fransk grader (°fH)	mmol/l Clarke	grader
47 - 50	84 - 90	8.4. - 9.0	58 - 63	10
43 - 46	76 - 83	7.6 - 8.3	53 - 57	9
37 - 42	65 - 75	6.5 - 7.5	46 - 52	8
29 - 36	51 - 64	5.1 - 6.4	36 - 45	7
23 - 28	40 - 50	4.0 - 5.0	28 - 35	6
19 - 22	33 - 39	3.3 - 3.9	23 - 27	5 1)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
< 4	< 7	< 0.7	< 5	1 2)

1) Fabrikkinnstilling.
2) Ikke bruk salt på dette nivået.

Du kan stille inn nivået på vannhardheten

1. Trykk på av/på-knappen for å slå på produktet. Sørg for at produktet er i innstil-

lingsmodus, se «Stille inn og starte et program».

1. Trykk og hold inne √ og 1/23 samtidig, frem til ∧, √ og -indikatorene begynner å blinke.

2. Trykk på knappen ∧ .

3. Indikatorene for knappen ∨ og 1/2 slukker.

4. Indikatoren for knappen ∧ fortsetter å blinke.

5. Displayet viser den gjeldende vannhardhetsinnstillingen f. eks. 5 L = nivå 5.

6. Trykk på knappen ∧ gjentatte ganger for å endre innstillingen.

7. Trykk på av/på-knappen for å slå av produktet og bekrefte innstilingen.

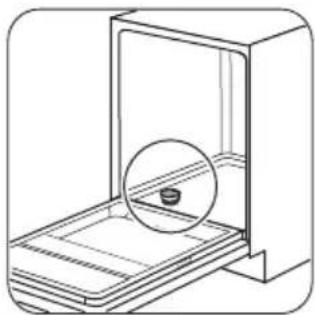

Fylle saltbeholderen med salt

Obs Det kan komme vann og salt ut av saltbeholderen när du fyller den. Fare for korrosjon. For å forhindre det, må du starte et program etter at du har fylt saltbeholderen.

Du kan dreie på programvelgeren for utsluppet mengde skyllemiddel mellom posisjon 1 (minst mengde) og posisjon 4 (høyeste mengde).

Daglig bruk

1. Åpne vannkranen.

2. Trykk på på/av-knappen for å slå på produktet. Kontroller at produktet står i innstillingsmodus. Se "STILLE INN OG STARTE ET PROGRAM".

3. Fyll saltbeholderen hvis saltindikatoren er på.

4. Fyll skyllemiddelbeholderen hvis skyllemiddel-indikatoren er på.

5. Fyll kurvene.

6. Tilsett oppvaskmaskinmiddel.
7. Velg og start riktig program for den aktuelle typen oppvask og smussgrad.

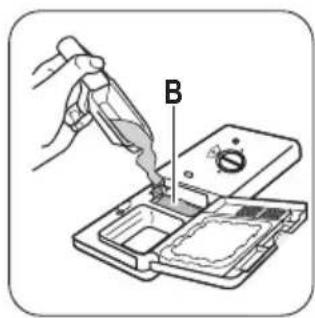

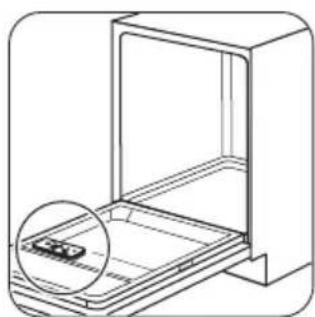

Bruke oppvaskmiddel

Fyll oppvaskmiddel eller legg tabletten i oppvaskmiddelbeholderen (A).

Stille inn og starte et program

Auto Off-funksjonen

For å redusere energiforbruket, vil denne funksjonen deaktivere produktet automatisk noen få minutter, etter:

For noen innstillinger det nødvendig at produktet er i innstilingsmodus.

Produktet er i innstillingsmodus etter at det er slått på og displayet viser programmet P5.

Hvis betjeningspanelet ikke viser denne tilstanden, trykk på CANCEL. Displayet viser programmet P5.

Starte et program uten starttidsforvalg

1. Åpne vannkranen.
2. Trykk på av/på-knappen for å slå på produktet. Kontroller at produktet står i innstillingsmodus.
3. Trykk på en av programknappene frem til displayet viser tallet for programmet du ønsker å bruke.
4. Etter noen sekunder vil displayet vise programtiden.
5. Still inn de relevante tilvalgene.
6. Lukk produktets dør for å starte program- met.

Starte et program med starttidsforvalg

1. Still inn programmet.

2. Trykk på ⏻ gjentatte ganger til displayet viser starttidsforvalget som du ønsker å starte fra (fra 1 til 24 timer).

- Indikatoren for starttidsforvalg tennes.

1. Lukk produktets dør. Nedtellingen starter.

- Når nedtellingen er ferdig, starter programmet.

Åpne døren mens produktet er i bruk

Hvis du åpner døren vil produktet stoppe. Når du lukker døren, vil produktet fortsette fra der det ble avbrutt.

Avbryte programmet

1. Trykk og hold inne CANCEL frem til displayet viser programmet P5.

Kontroller at det er oppvaskmiddel i oppvaskmiddelbeholderen før du starter et

nytt program.

Avbryte starttidsforvalget mens nedtellingen er i gang

Når du avbryter starttidsforvalget, må du angi programmet og tilvalgene igjen.

Råd og tips

Vannavherderen

Hardt vann har et høyt mineralinnhold som kan skade produktet og føre til dårlige vaskeresultater. Vannavherderen nøytraliserer disse mineralene.

Oppvaskmaskinsaltet holder vannavherderen ren og i god stand. Det er viktig å stille vannhardheten inn på riktig nivå. Dette sørger for at vannavherderen bruker riktig mengde oppvaskmaskinsalt og vann.

Bruk salt, skyllemiddel og såpe

• Bruk bare salt, skyllemiddel og såpe som er beregnet på oppvaskmaskiner. Andre produkter kan skade produktet.

• Skyllemiddel hjelper med å tørke oppvasken uten at de blir flekkete og stripete i løpet av den siste skyllingen.

• Trykk og hold inne CANCEL frem til displayet viser programmet P5.

Når programmet er slutt

Når oppvaskprogrammet er ferdig, viser displayet 0:00.

1. Trykk på av/på-knappen eller vent til Auto Off-funksjonen deaktiverer produktet automatisk.

2. Steng vannkranen.

Viktig

• La oppvasken avkjøle seg før du tar det ut av produktet. Varmt servise kan lett bli ska-det.
• Tøm den nedre kurven først, og deretter den øvre.

• Det kan være vann på sidene og på produktets dør. Rustfritt stål blir fortere kaldt enn servise.

• Oppvaskmiddeltablettene inneholder oppvaskmiddel, skyllemiddel og andre midler. Sørg for at tablettene er egnet til vannhardheten i ditt område. Se instruksjonene på produktpakningen.

• Oppvaskmiddeltablettene vil ikke løses helt opp ved bruk av korte programmer. For å forhindre rester på servise anbefaler vi at du bruker tabletter sammen med lange programmer.

Ikke bruk mer enn riktig mengde oppvaskmiddel. Les anvisningene fra produsenten ppvaskmiddelet.

Fylle kurvene

Se medfølgende brosjyre med eksempler på fylling av kurvene.

• Produktet skal kun brukes til å vaske gjenstander som er oppvaskmaskinsikre.
• Ikke bruk produktet til å vaske gjenstander som er laget av tre, horn, aluminium, tinn eller kobber.
• Du må ikke plassere vannabsorberende gjenstander i produktet (svamper, kjøkkenhåndklær).
• Fjern matrester fra gjenstandene.
• For å enkelt fjerne gjenværende brent mat, bløtlegg gryter og panner i vann før du setter dem i produktet.
• Sett dype gjenstander (kopper, glass og kjeler) med åpningen ned.
• Kontroller at bestikk og servise ikke legger seg i hverandre. Bland skjeer sammen med annet bestikk.

• Forsikre deg om at glassene ikke står helt inntil hverandre.

• Legg de små gjenstandene i bestikkurven.

• Plasser de lette redskapene i den øvre kurven. Forsikre deg om at de ikke kan bevege seg.
• Forsikre deg om at spylearmene kan bevege seg fritt før du starter et program.

Før du starter et program Påse at:

• Filtrene er rene og montert riktig.
• Dysene på spylearmene ikke er tette.
• Plassering av serviset i kurvene er riktig.
• Programmet som er valgt, passer til typen servise og smussgraden.
• At det brukes riktig mengde oppvaskmiddel.
• At oppvaskmaskinsalt og skyllemiddel er fylt på (med mindre du bruker oppvaskmiddelta- bletter).
• Lokket på saltbeholderen sitter stramt på.

Stell og rengjøring

Advarsel Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.

Kontroller jevnlig, og rengjør dem etter behov.

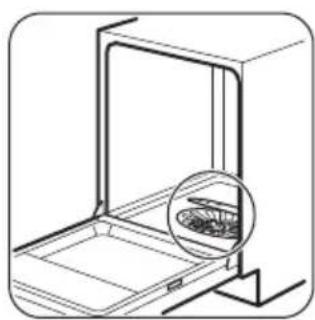

Rengjøre filtrene

For å fjerne filtrene (B) og (C), må du dreie håndtakene mot klokken og fjerne de. Trekk filtrene (B) og (C) fra hverandre. Vask filtrene med vann.

Fjern filter (A). Vask filteret med vann.

Før du setter filteret (A) tilbake, kontroller at det ikke er noen matrester eller smuss rundt kanten av bunnpannen.

Sikre at filteret (A) er riktig posisjonert under de 2 lederne (D).

Sett filtrene (B) og (C) sammen. Legg dem til-bake i filteret (A). Drei håndtaket med klokken til det låses.

Feil plassering av filtrene kan føre til dårlig vaskeresultat og skade produktet.

Rengjøre spylearmene

Ikke fjern spylearmene.

Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn og spiss gjenstand.

Utvendig rengjøring

Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler.

Feilsøking

Før du kontakter servicesenteret, se informasjon nedenfor for en løsning på problemet.

Ved enkelte problemer viser displayet en alarmkode:

Advarsel Slå av produktet før du utfører kontrollene.

Feil Mulig årsak	Mulig løsning
Programmet starter ikke. Støpselet er ikke satt inn i stikkontakten.		Sett støpselet inn i stikkontakten.
Døren til produktet er åpen.	Lukk produktets dør.
Sikringen i sikringsskapet har gått. Skift sikring.
	Du har valgt starttidsforvalg.	Avbryt starttidsforvalget eller vent til nedtellingen er ferdig.
Produktet tar ikke inn vann.	Vannkranen er stengt.	Åpne vannkranen.
Vanntrykket er for lavt. Kontakt det lokale vannverket.
Vannkranen er blokkert eller full av kalkavleiringer.		Rengjør vannkranen.
Filteret i vanninntaksslangen er tett. Rengjør filteret.
Vanninntaksslangen har en knekk eller bøy.		Forsikre deg om at slanges posisjon er korrekt.
Lekkasjestoppsystemet er aktivert.		Steng vannkranen og ta kontakt med servicesenteret.
Produktet tømmer ikke ut vannet.	Avløpsrøret på vasken er blokkert. Rengjør avløpsrøret på vasken.
Vannavløpsslangen har en knekk eller bøy.		Forsikre deg om at slanges posisjon er korrekt.

Start produktet når kontrollen er utført. Programmet fortsetter fra det stedet det ble avbrutt.

Ta kontakt med servicesenteret hvis feilen vedvarer.

Ta kontakt med servicesenteret hvis displayet viser andre alarmkoder.

Hvis oppvask- og tørkeresultatene ikke er tilfredsstillende

Hvite striper og flekker eller blålig belegg på glass og servise

• For mye skyllemiddel slippes ut. Still skyllemiddelvelgeren inn på en lavere posisjon.
• Mengden oppvaskmiddel er for stor.

Flekker og tørre vanndråper på glass og servise

• Det slippes ikke ut nok skyllemiddel. Still skyllemiddelvelgeren inn på en høyere posi-sjon.
• Det kan være kvaliteten på oppvaskmiddelet som er årsaken.

Serviset er vått

ke eller aktiver skyllemiddelbeholderen, og bruk skyllemiddel sammen med oppvask-middeltabletter.

Se "RÅD OG TIPS" for andre mulige år-saker.

Slik aktiverer du skyllemiddelbeholderen

1. Trykk på av/på-knappen for å slå på produktet. Sørg for at produktet er i innstillingsmodus, se «Stille inn og starte et program».
2. Trykk og hold inne √ og 1/2 samtidig helt til indikatorene for ∧, √ og 1/2 starter å blinke.

3. Trykk på ∨ .

4. Indikatorene ∧ og 1/2 slukker.

5. Indikatoren ∨ fortsetter å blinke.
6. Displayet viser gjeldende innstilling.

0d

Skyllemiddelbeholder av.

Id

1. Trykk på ∨ for å endre innstillingen.
2. Trykk på av/på-knappen for å slå av produktet og bekrefte innstilingen.
3. Juster mengden skyllemiddel som slippes ut.
4. Fyll skyllemiddelbeholderen.

Mål Høyde / bredde / dybde (mm)	596 / 818 - 898 / 555
Elektrisk tilkopling Se typeskiltet.
Elektrisk spenning 220-240 V
Frekvens 50 Hz
Vanntrykk	Min. / maks. (bar / MPa)	(0.5 / 0.05 ) / (8 / 0.8 )
Vanntilførsel 1)	Kaldt vann eller varmt vann2)	maks. 60 °C
Kapasitet Antall kuverter 12
Strømforbruk Værende på-modus	0.99 W
	Av-modus 0.10 W

1) Koble vanninntaksslangen til en kran med 3/4-tommers gjenger.
2) Hvis varmtvannet kommer fra alternative energikilder (for eksempel solcellepaneler, fotoelektriske paneler og vindkraft), benyttes en varmtvannstilførsel for å redusere maskinens energiforbruk.

Typeskilt

Mod. .... Prod. No. .... ... Ser. No. ...

Miljøvern

Resirkuler materialer som er merket med symbolet ⚠ . Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet ≡ sammen med

husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

- Kast emballasjen på riktig måte. Resirkuler materialer som er merket med symbolet 📋.

Spis treści
