Produkttype	Frittstående elektrisk komfyr
Merke	Point
Modell	POHH7083I4B
Dimensjoner (H x B x D)	900 x 600 x 600 mm
Vekt	55 kg
Strømforsyning	230 V / 50 Hz, 32 A (enfas)
Totalt strømforbruk	10.5 kW
Platetype	Keramisk glassplater med 4 kokesoner
Kokesoner	2 x 1800 W (foran), 1 x 1200 W (venstre bak), 1 x 2200 W (høyre bak)
Ovntype	Elektrisk vifteassistert ovn (multifunksjon)
Ovnkapasitet	71 liter
Ovnfunksjoner	8 funksjoner inkludert statisk, vifte, grill og tining
Energiklasse	A
Rengjøringstype	Emaljert innvendig som er lett å rengjøre
Sikkerhetsfunksjoner	Barnesikring, automatisk avstenging, restvarmeindikatorer, kjølig dør
Installasjonstype	Frittstående, krever dedikert 32 A kurs
Vedlikehold	Regelmessig rengjøring med mildt vaskemiddel; unngå slipende rengjøringsmidler på plate
Reservedeler	Tilgjengelig fra Point autoriserte servicesentre
Reparerbarhet	Kan repareres av kvalifisert tekniker; egenreparasjon anbefales ikke

Ofte stilte spørsmål - POHH7083I4B Point

Hvordan installerer jeg Point POHH7083I4B komfyren?

Komfyren må installeres av en kvalifisert elektriker. Den krever en dedikert 32 A, 230 V enfase strømforsyning. Sørg for riktig ventilasjon og justering. Se installasjonshåndboken for detaljerte trinn.

Hvilke typer kokekar kan jeg bruke på den keramiske platen?

Bruk gryter og panner med flat bunn i rustfritt stål, emaljert stål eller støpejern. Unngå kokekar med ujevn bunn eller aluminiumsfolie, da de kan ripe opp keramisk glass.

Hvordan rengjør jeg ovnen?

Ovnen har et lettrengjørt emaljebelegg. Tørk med en fuktig klut og mildt vaskemiddel. For gjenstridige flekker, bruk en ikke-slipende ovnsrens. Unngå damprensere. Døren kan fjernes for enklere tilgang.

Hva er de vanlige feilkodene og hva betyr de?

Vanlige feilkoder inkluderer E01 (sensorfeil), E02 (overtemperatur) og E03 (kommunikasjonsfeil). Hvis en feil vises, slå av komfyren og kontakt service.

Kan jeg bruke ovn og plate samtidig?

Ja, ovn og plate kan fungere samtidig, men det totale strømforbruket kan nå opptil 10,5 kW. Sørg for at strømkretsen din kan håndtere belastningen.

Hvordan setter jeg barnesikringen?

Trykk og hold inne låsetasten (vanligvis et hengelåsikon) i 3 sekunder til displayet viser et låsesymbol. Gjenta for å låse opp. Barnesikringen deaktiverer alle funksjoner unntatt hovedstrømmen.

Hva skal jeg gjøre hvis platen ikke blir varm?

Sjekk at platen er slått på og riktig kokesone er valgt. Forsikre deg om at kokekaret er kompatibelt og riktig sentrert. Hvis problemet vedvarer, kan en sensor eller element være defekt.

Hvor ofte bør jeg bytte ovnspæren?

Ovnspæren er beregnet for lang levetid, men hvis den ryker, bytt den med en 25W, 230V, G9 halogenpære. Koble alltid fra strømmen før du bytter.

Kan jeg bruke grillfunksjonen med ovnsdøren lukket?

Nei, grillfunksjonen krever at døren er delvis åpen (vanligvis et hakk). Sjekk håndboken for nøyaktig posisjon for å unngå skade.

Hvor finner jeg serienummeret?

Serienummeret finnes på en etikett bakpå panelet eller inne i ovnsdørkarmen. Du trenger det for garantikrav og bestilling av reservedeler.

BRUKSANVISNING POHH7083I4B Point

Takk for at du kjøpte din nye POINT Induksjonstopp.

Denne bruksanvisningen vil hjelpe deg med å bruke den på en trygg og riktig måte. Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen for å bli fortrolig med alle funksjonene som tilbys. Les alle sikkerhetsanvisningene nøye før bruk, og oppbevar bruksanvisningen for fremtidig referanse.

Følg instruksjonene i denne bruksanvisningen nøye. Det godtas ikke erstatningsansvar for noen form for problemer, skader eller brann som skyldes at instruksjonene i denne bruksanvisningen ikke følges. Enheten er kun beregnet på privat bruk, til å lage mat og trekke ut røyk og damp fra matlaging. Ingen andre former for bruk er tillatt (f.eks. til å varme opp rom). Produsenten fraskriver seg alt erstatningsansvar knyttet til upassende bruk eller feil valg av innstillinger.

• Les instruksjonene nøye. De inneholder viktig informasjon om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske endringer på enheten.
• Før enheten installeres må du kontrollere den og sjekke at ingen av komponentene er skadet. Hvis du oppdager skader, må du kontakte forhandleren og ikke gå videre med installasjonen.

1. Advarsler

Merknad! Følg disse instruksjonene nøye:

• Enheten må kobles fra strømforsyningen før du utfører noen form for installasjonsarbeid.
• Installasjon og vedlikehold må utføres av en kvalifisert fagperson i samsvar med produsentens instruksjoner og lokale sikkerhetsforordninger. Du må ikke reparere eller erstatte noen del av enheten, med mindre det er spesifikt beskrevet i bruksanvisningen.
• Apparatet må være jordet.
• Strømledningen må være lang nok til at enheten kan kobles til strømforsyningen.
• I henhold til reglene for installasjon må det brukes en godkjent, egnet sikring/kretsbryter for å garantere fullstendig frakobling fra strømforsyningen ved overspenning kategori III.
• Bruk ikke skjøteledninger eller grenuttak.
• De elektriske komponentene kan ikke være tilgjengelige etter at installasjonen er ferdig.
• Enheten og de tilgjengelige delene blir varme under bruk. Vær forsiktig for å unngå å berøre varmeelementene.
• Sørg for at barn ikke leker med enheten. Hold barn unna enheten og ha tilsyn med dem, da de tilgjengelige delene kan bli veldig varme under bruk.
• Personer som har pacemakere og aktive implantater må sjekke, før induksjonstoppen brukes, at pacemakeren er kompatibel med enheten.
• Ikke berør varmeelementene på enheten under eller etter bruk.
• Unngå kontakt med tøy eller andre brennbare materialer før alle koketoppens komponenter har kjølt seg ned tilstrekkelig. Risiko for brann.
• Ikke plasser brennbart materiale på eller i nærheten av enheten.
• Overopphetede fettstoffer og oljer kan lett ta fyr. Følg nøye med ved matlaging med fet eller oljet mat.
• Hvis overflaten sprekker, må du skru av apparatet øyeblikkelig for å unngå elektrisk støt.
• Enheten er ikke beregnet på bruk med en ekstern tidtaker eller et separat fjernkontrollsystem.
• Matlaging med fett eller olje uten tilsyn kan være farlig og føre til brann.
• Matlagingen må utføres under tilsyn. Korte matlagingsprosesser må overvåkes kontinuerlig.
• Prøv ALDRI å slukke brann ved hjelp av vann. Slå heller enheten av og kvel flammene, for eksempel med et lokk eller et brannteppe. Brannfare: Plasser ikke gjenstander på kokeflatene.
• Bruk ikke damprengjørere. Fare for elektrisk støt.
• Plasser ikke metallgjenstander, f.eks. kniver, skjeer eller lokk, på enheten, da de kan bli varme.
• Før enheten kobles til strømnettet, må du sjekke typeskiltet (på undersiden av enheten) for å sikre at spenningen og strømstyrken passer til strømforsyningen, og at stikkontakten er egnet. Kontakt en elektriker hvis du er i tvil.

Viktig

• Etter bruk skal enheten slås av med bryteren. Ikke baser deg på kasserolledetektoren.
• Forhindre at væsker koker over ved å skru ned varmen når du koker eller varmer opp væske.
• Ikke la varmeelementene stå påslätt med tomme gryter eller panner eller uten gryter/panner.
• Slå av den aktuelle varmeflaten når du er ferdig å lage mat.
• Bruk aldri aluminiumsfolie til å lage mat, og plasser aldri produkter som er innpakket i aluminium, på koketoppen. Aluminiumet kan smelte og skade enheten permanent.
• Varm aldri opp en boks eller beholder som inneholder mat uten å åpne den først, den kan eksplodere!
• Denne advarselen gjelder også alle andre typer koketopper.
• Høye effektnivåer som Booster-funksjonen skal aldri brukes til å varme opp visse typer væsker, for eksempel olje til frityr. Overdreven varme kan være farlig. Ved slike brukstilfeller anbefaler vi å bruke lavere effektnivåer.
• Beholdere må plasseres direkte på koketoppen, midt på. Du må aldri under noen omstendigheter plassere andre gjenstander mellom gryten/pannen og koketoppen.
• Hvis temperaturen blir høy, reduserer enheten automatisk effektnivået for kokesonene.
• Før du utfører noen form for rengjøring eller vedlikehold, må enheten kobles fra strømnettet ved å trekke ut støpselet eller slå av sikringen. Bruk alltid beskyttelseshansker under installasjons- og vedlikeholdsarbeid.
• Enheten kan brukes av barn som har fylt åtte år, og personer med reduserte fysiske, sensoriske eller kognitive egenskaper, eller personer som mangler erfaringen eller kunnskapen som kreves, med forbehold om at de har tilsyn eller har mottatt opplæring i hvordan man bruker enheten trygt, og at de forstår de iboende farene. Barn må ha tilsyn for å sikre at de ikke leker med enheten. Barn skal aldri utføre rengjøring eller vedlikehold uten tilsyn.
• Rommet må være godt ventilert når enheten brukes samtidig som andre gassdrevne enheter eller enheter som bruker andre typer brennstoff.
• Enheten må rengjøres jevnlig både på innsiden og utsiden (MINST ÉN GANG I MÅNEDEN) i samsvar med instruksjonene for vedlikehold. Hvis reglene for rengjøring av enheten og utskifting av filteret ikke følges, kan det oppstå brannfare.
• Flambering av mat må aldri utføres. Bruk av en åpen flamme kan skade filtrene og føre til brannfare. Derfor må dette aldri finne sted.
• Vær ekstra forsiktig når du friterer, for å unngå at oljen overopphetes og tar fyr.

MERKNAD

• De tilgjengelige delene på enheten kan bli varme når koketoppen er slått på.
• Merknad! Ikke koble enheten til strømforsyningen før installasjonen er helt ferdig. De lokale myndighetenes reguleringer og forskrifter for teknisk utførelse og sikkerhet må følges nøye i forbindelse med uttrekk av avgasser.
• Ventilasjonsluften må føres gjennom de samme kanalene som brukes for å trekke ut avgasser fra gassforbrenning eller andre typer forbrenningsenheter. Bruk aldri enheten uten at grillen er riktig installert! Bruk kun skruene som følger med enheten, til installasjon. Hvis det ikke følger med, må du kjøpe riktig type skruer.
• Når enheten brukes sammen med andre enheter som drives av ikke-elektrisk energi, må det negative trykket i rommet ikke overskride 4 Pa (4 x 10 x 5 bar).
• Denne bruksanvisningen må tas vare på til fremtidig bruk. Hvis enheten selges, overføres eller flytter, må bruksanvisningen følge enheten.

2. Før bruk

Før du bruker koketoppen

Systemet for matlaging med induksjon bruker magnetisk induksjon for å overføre energi direkte fra generatoren til kokekaret.

Fordeler:

Induksjonstoppen sammenlignet med elektriske koketopper:

• Tryggere: Lavere temperatur på glassflaten.
• Raskere: Kortere oppvarmingstid for mat.
• Mer presis: Koketoppen reagerer på kommandoene dine øyeblikkelig.
• Mer effektiv: 90 % av den absorberte energien omdannes til varme. I tillegg blir varmeoverføringen avbrutt øyeblikkelig når kokekaret fjernes fra koketoppen, slik at man unngår unødvendig varmetap.

1.1 Kokekar

Bruk kun kokekar som er merket med dette symbolet

For å unngå riper, må du ikke bruke

• kokekar som ikke har helt flat bunn
• metallkokekar med emaljert bunn
• kokekar med ru underside
• Plasser ikke varme gryter og panner på overflaten til kontrollpanelet.

1.1.1 Materiale i kokekar

Induksjonsmatlaging genererer varme ved hjelp av magnetisme. Derfor må kokekar bestå av et magnetisk materiale, f.eks. jern. Du kan teste kokekaret med en magnet for å se om det er egnet. Hvis kokekaret ikke reagerer med magneten, er det ikke egnet for matlaging med induksjon.

1.1.2 Anbefalt diameter for kokekarets bunn

VIKTIG: Hvis størrelsen på kokekaret er feil, blir ikke kokesonene aktivert.

Se illustrasjonsdelen i denne bruksanvisningen for mer informasjon om minimumsdiameteren for kokekar for hver sone.

1.2 Energibesparelse

Anbefalinger for å få optimale resultater:

• Bruk kokekar med en bunndiameter som tilsvarer diameteren til kokesonen.
• Bruk kun kokekar med helt flat bunn.
• Ha lokket på kokekaret under matlaging, så mye som mulig.
• Tilbered grønnsaker, poteter osv. med minst mulig vann for å redusere tilberedningstiden.
• Bruk en trykkoker, da dette reduserer energiforbruket og tilberedningstiden enda mer.
• Plasser kokekaret midt på kokesonen som er angitt på koketoppen.

Bruke ventilatoren

Ventilatorsystemet kan brukes på to måter: et system for ekstern ventilering, eller et system med filter for intern sirkulasjon. Systemet for ekstern ventilasjon fjerner røyk, damp og stekeos og sender det ut, mens systemet for intern sirkulasjon filtrerer ut disse elementene og sender ren luft tilbake inn i rommet.

Versjon med ekstern ventilasjon

Dampen sendes ut via en serie kanaler (selges separat) som er festet til den medfølgende flensen. Diameteren til ventilasjonskanalene må matche diameteren til koblingen. For rektangulære utløp: 222 x 89 mm. Når du kobler produktet til veggmonterte ventilasjonskanaler og -hull, må du sørge for at diameteren matcher luftutslippet (koblingen/flensen).

Bruk av rør og kanaler med mindre diameter kan redusere ventilatorens effekt og gi mer støy. For å få optimale resultater bør kanalen være så kort som mulig og ha minst mulig hjørner og svinger (maks vinkel: 90°), og brå endringer i kanalens diameter må unngås.

• Sørg for at kanalen er så kort som mulig.
• Bruk kanaler med minst mulig hjørner og svinger (maks vinkel: 90°).
• Unngå brå endringer i kanalens diameter.

3. Installasjon

- Både elektrisk og mekanisk installasjon må utføres av kvalifisert personell. Dette elektriske apparatet er designet for å installeres på en benkeplate som er mellom 2 og 6 cm tykk for uthevet installasjon, eller mellom 2,5 og 6 cm for innfelt installasjon. Når koketoppen installeres må det være minst 5 cm avstand til forsiden av benkeplaten, 4 cm avstand på sidene, og 50 cm avstand fra kjøkkenskap og andre ting over koketoppen. Produktets installasjonshøyde må være over 85 cm. Merk: De anbefalte avstandene er kun oppgitt som eksempler. Når du planlegger kjøkkenets utforming, må du følge retningslinjene til kjøkkenprodusenten.

1.3 Koble til strømforsyningen

- Ta koketoppen ut av emballasjen og legg den på en flat overflate.

- Sørg for at den elektriske tilkoblingen er trygg og overholder lokale forskrifter.

- Koble enheten fra strømforsyningen.

- Installasjonen må utføres av kvalifiserte fagfolk som kjenner til de gjeldende forskriftene for installasjon og sikkerhet.

- Produsenten fraskriver seg alt erstatningsansvar for personer, dyr og eiendom hvis ikke retningslinjene i dette kapittelet følges.

- Sørg for at den elektriske tilkoblingen er trygg og overholder lokale forskrifter.

- Bruk ikke skjøteledninger.

- Hvis det elektriske apparatet ikke leveres med en strømledning, må du bruke en som minst har 2,5 mm² for strømstyrker opptil 7200 watt. For høyere wattstyrker må diameteren være 4 mm².

- Temperaturen må ikke nå 50 °C på noe sted langs ledningen.

- Apparatet er beregnet på permanent tilkobling til strømforsyningen.

• Merknad! Før du kobler kretsen til strømforsyningen, må du sørge for at den fungerer som den skal. Sjekk alltid at strømledningen er riktig installert.
• Merknad! Strømledningen må skiftes ut av en autorisert servicetekniker eller en person med tilsvarende kvalifikasjoner.

Merknad: Produktet er utstyrt med en effektbegrenser-funksjon som gjør det mulig å angi et maksnivå for effekten. Grensen må angis når produktet kobles til strømforsyningen eller når selve strømnettet skal kobles til på nytt (innen 2 minutter).

1.4 Montere

Før du starter installasjonen:

• Når produktet er pakket opp, må du sjekke at det ikke har blitt skadet under transporten. Hvis du oppdager et problem, må du kontakte forhandleren eller kundestøtte før du installerer det.
• Sjekk at produktet har riktig størrelse for installasjonsområdet.
• Se etter tilbehør (f.eks. poser med skruer, garantisertifikater osv.) inne i emballasjen (kan være plassert der for transporten). Ta dem ut og ta vare på dem hvis du finner noe.
• Sjekk også at det finnes en stikkontakt i nærheten av installasjonsområdet.

Forberede kabinettet før installasjon:

• Produktet kan ikke plasseres over kjølende apparater, oppvaskmaskiner, varmeovner, vaskemaskiner eller tørketromler.
• Skjær ut installasjonsåpningen i benkeplaten før du setter inn koketoppen, og fjern nøye alt av sagmugg og løse biter.
• For å få optimal installasjon av filteret, er det anbefalt å skjære et spor i sokkelen for å sette inn en grill (tilgjengelig på markedet). VIKTIG: Bruk et énkomponents lim som tåler temperaturer opptil 250°. Før installasjonen må overflatene rengjøres nøye for å fjerne alle stoffer som kan motvirke festeevnen (f.eks. fett, olje, støv, rester av gammelt lim osv.). Limet skal spres jevnt rundt utsiden av rammen. Etter festing skal limet tørke i omtrent 24 timer.

Forsiktig! Hvis ikke skruene og limet installeres i henhold til disse instruksjonene, kan det føre til elektriske farer.

Merknad: For å sikre riktig installasjon av produktet, er det anbefalt å teipe rørene med et lim som har følgende egenskaper:

• myk, elastisk PVC-film, med et akrylbasert lim
• samsvar med reguleringene i DIN EN 60454
• flammehemmende
• god slitestyrke
• tåler temperaturvariasjoner
• kan brukes ved lave temperaturer

LISTE OVER TILBEHØR

Nr. Navn Diagram Antall
1 Skumstripe 2 stk.
2 Grill til luftinntak 1 stk.
3 Naber-adapter 1 stk.

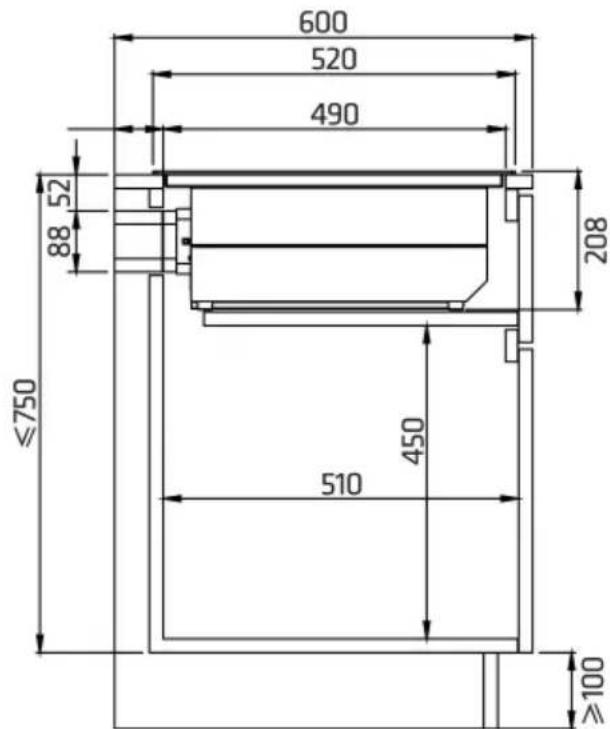

Montering - installasjon.

Utsparingsstørrelsene er: Innfelt: Enhet: mm

- Avstanden fra skapet over er minst 500 mm.

Kanalstørrelse for kabinett og utløp

VELGE RIKTIGE KOKEKAR

Kokekar til induksjonstopper

Kokekar til induksjonstopper må være laget av metall og ha magnetiske egenskaper. Sokkelen må være tilstrekkelig stor.

Bruk kun kokekar som er egnet for induksjon. Slik tester du om et kokekar er egnet:

Egnede kokekar Uegnede kokekar
Emaljerte stålgryter med tykk bunn Gryter lag	get av kobber, rustfritt stål, aluminium, ovnssikkert glass, tre, keramikk og terrakotta
Gryter av støpejern med emaljert underside
Gryter av flerlags rustfritt stål, rustsikkert stål eller aluminium med spesialunderside

Utfør den magnetiske testen som beskrives nedenfor, eller sørg for at kokekaret er merket med symbolet for at det er egnet for matlaging med induksjon.

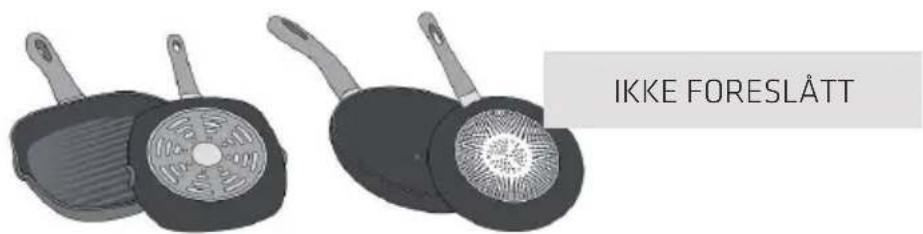

Bruk aldri kokekar som har ujevn underside. En konkav eller konveks underside kan forstyrre funksjonen til overopphetingsvernet, slik at apparatet blir for varmt. Dette kan føre til at glassplaten sprekker eller at kokekarets underside smelter. Skader som oppstår grunnet bruk av uegnede kokekar, eller fra tørrkoking, omfattes ikke av garantien.

Det ferromagnetiske området blir også redusert hvis materialet som undersiden av kokekaret er laget av, inneholder f.eks. aluminium. Dette kan medføre at kokekaret ikke blir varmt nok eller til og med at det ikke blir oppdaget.

Materialene som kokekarets underside er laget av, kan påvirke matlagingsresultatet. Bruk gryter og panner som er laget av materialer som fordeler varmen jevnt, f.eks. panner av rustfritt stål med trelags base, for å spare tid og strøm. Bruk kokekar med flat underside. Hvis undersiden av kokekaret er ujevn, kan det påvirke varmeforsyningen.

Hold en magnet mot bunnen av kokekaret. Hvis den blir tiltrukket, kan du bruke kokekaret på induksjonstoppen.

Når du bruker induksjonsklare kokekar fra visse produsenter, kan det oppstå støy som skyldes hvordan disse kokekarene er utformet. Vær forsiktig når du koker med kokekar. Det kan dryppe vann uten at du merker det, og dette kan føre til skader både på kokekaret og koketoppen. Det godtas ikke erstatningsansvar for slike skader.

Målene til kokekar

For å få et godt resultat skal det ferromagnetiske området på undersiden av kokekaret være like stort som kokeplaten. Hvis kokeplaten ikke oppdager et kokekar, kan du prøve å plassere det på en annen kokeplate med mindre diameter.

Kokesone Minimu	msdiameter for kokekar
210x190 ∅ 160 mm
210x380 ∅ 240 mm

Oversikt over kontrollene:

1 Effektinnstilling for VENTILATOR 2 Visning av effektinnstilling for VENTILATOR 3 LED for tidsvisning 4 Timer-knapp 5 Knapp for fleksi-sone 6 Indikator for varmesone

7 LED for visning av varmeeffektnivå 8 Justering av effekt og tidtaker 9 Pause 10 Barnelås-knapp 11 Boost 12 AV/PÅ

Bruke ventilatoren

Hvis det ikke utføres noen operasjoner på 60 sekunder, slås alle displayer av fullstendig, og ventilatoren slår seg av automatisk. Du kan når som helst aktivere ventilatoren igjen ved å trykke på knapp 12 «».

1. EFFEKTINNSTILLING: Hold inne effektvelgerknappen i ett sekund for å aktivere ventilatoren. Du kan velge effektnivået ved å trykke på «». +
2. BOOST: Etter innstilling av effektnivået, trykk kort på « »knappen inntil displayet viser «p» – så går ventilatoren til BOOST-modus. Etter det byttes det automatisk til nivå 4.
3. SLÅ AV OG FORSINKET NEDSTENGING: Trykk på «» for å slå av ventilatoren «P → 4→3 2→1 d slå av).
4. Modusen for forsinket avstenging kan kun vare i fem minutter. Etter fem minutter slås ventilatoren helt av. I modusen for forsinket avstenging kan du trykke på «» for å slå av ventilatoren, eller trykke på «+for å sette ventilatoren til nivå 1.
5. KOBLING MELLOM KOKETOPP OG VENTILATOR: Det er en kobling med kontrollfunksjon mellom ventilatoren og induksjonstoppen. Når ventilatoren slås av eller er i modus for forsinket avstenging, settes ventilatoren automatisk til nivå 1 hvis induksjonstoppen er i bruk. Når induksjonstoppen deretter slås av, settes ventilatoren automatisk til modus for forsinket avstenging.
6. PLASMA-FUNKSJON: Når du bruker ventilatorens PLASMA-funksjon, må ventilatoren slås på før den kan brukes. Hold inne «» og «» samtidig i ett sekund, så blir PLASMA-funksjonen aktivert og skjermen viser en prikk «.» Hold inne «» og «» igjen for å slå av PLASMA-funksjonen.

Bruke koketoppen

Starte tilberedningen

• Når strømmen slås på, piper det én gang, og alle koketopp-indikatorer tennes i ett sekund og slokkes så igjen. Koketoppen er nå i standbymodus.
• Berør PÅ/AV-knappen 12 « ».I
• Plasser en passende panne på kokesonen du ønsker å bruke. Sørg for at bunnen av kjelen og overflaten på kokesonen er ren og tørr. Velg så kokesonen du vil bruke, ved å trykke på knapp 6.

1. Slå av hele koketoppen ved å trykke på PÅ/AV-knappen 12 « »
2. Vær oppmerksom på varme overflater

«H» viser at kokesonen er for varm til å berøres. Det forsvinner når overflaten er avkjølt til en sikker temperatur. For å spare energi kan du bruke restvarme. Hvis du vil varme opp en annen gryte, kan du bruke en kokeplate som allerede er varm.

Bruke Boost-funksjonen

Aktivere boost-funksjonen

1. Berør glidebryterkontrollen for kokesonen, så blinker en indikator ved siden av glidebryteren. Trykk på Booster-knappen 11 «B» for å aktivere boost-funksjonen.

Avbryte Boost-funksjonen

1. Velg sonen med Boost-funksjon ved å berøre valgknappen for kokesonen eller den tilhørende glidebryterkontrollen.
2. Trykk på effektnivå-valget og velg hvilket nivå du vil bruke.

- Boost-funksjonen kan kun vare i fem minutter. Etter det settes sonen automatisk til nivå 9.

Bruke Fleksi-sonefunksjonen

1. Velg knapp 5 for Fleksi-sonen. Den digitale indikatoren blinker, og «=» vises på skjermen. Berør glidebryterkontrollen for å endre effektnivået.
2. Kanseller Fleksi-sonefunksjonen ved å holde inne knapp 6 i ett sekund.

Bruke Pause-funksjonen

1. Velg Pause-funksjonsknappen 9 «» så slutter alle varmesonene å varme. Alle soneindikatorer viser «||».

1. Trykk på Pause-funksjonsknappen 9 «» én gang til, så går alle varmesonene tilbake til den opprinnelige innstillingen.
2. Funksjonen er tilgjengelig når én eller flere av varmesonene er i bruk.
3. Hvis du ikke avbryter pausemodusen innen 30 minutter, slås induksjonstoppen av automatisk.

Låse kontrollene

• Du kan låse kontrollene for å forhindre utilsiktet bruk (for eksempel at barn ved et uhell slår på kokesonene).
• Når kontrollene er låst, er alle kontroller unntatt PÅ/AV-knappen (12) deaktivert.

For å låse kontrollene

Berør barnelås-knappen 10 «3. Timerindikatoren viser «Lo».

For å låse opp kontrollene

1. Sørg for at koketoppen er slått på.
2. Trykk og hold inne barnelåsknappen « » i 3 sekunder.
3. Nå kan du begynne å bruke koketoppen.

Når produkter er i låst modus, er alle kontroller deaktivert, bortsett fra PÅ/AV-knappen. Du kan fortsatt slå av koketoppen med PÅ/AV-knappen i en nødsituasjon, men du må låse opp produktet før du kan utføre andre operasjoner med koketoppen.

Advarsel om restvarme

Når koketoppen har vært i bruk en stund vil det være litt restvarme. Bokstaven «H» vises for å advare deg om å ikke berøre.

Sikkerhetsfunksjonen til koketoppen er automatisk avstenging. Dette skjer når du glemmer å slå av en kokesone. Standardtidene for avstenging vises i tabellen nedenfor:

Effektnivå 123456789
Standard driftstidtaker (timer) 8	8	8	4	4	2	2

Bruk av timeren

Du kan bruke timeren på to forskjellige måter:

- Du kan bruke den som minuttpåminnelse. I dette tilfellet vil ikke timeren slå av noen kokesone når den innstilte tiden er passert.

• Du kan bruke den som en tidtaker for avstenging for å slå av én eller flere kokesoner når tiden er ute.
• Du kan stille tidtakeren til opptil 99 minutter.

Bruk av timeren som en minuttoversikt

1. Sørg for at koketoppen er slått på. Og at knappen for sonevalg ikke er aktivert (at soneindikatoren «.» ikke blinker).

Merk: Du kan stille en påminnelse i minutter før eller etter at innstillingen for kokesone-effekt er utført.

1. Berør tidtakerknappen. «30» vises på displayet og blinker. Standard innstilling er 30 minutter.
2. Still tiden ved å skyve på . Når tiden er satt, begynner den å telle ned umiddelbart. Skjermen viser gjenværende tid.
3. Når den innstilte tiden løper ut, avgis det en pipelyd i 30 sekunder, og tidtakerindikatoren viser «-».

Bruke tidtakeren for å slå av én eller flere kokesoner

1. Berør tidtakerknappen (4). «30» vises på skjermen og blinker. Standard innstilling er 30 minutter.
2. Still tiden ved å skyve på :----
3. Når tiden er satt, begynner den å telle ned umiddelbart. Skjermen viser gjenværende tid.

MERK: Det er en hvit prikk i nedre høyre hjørne av effektnivåindikatoren. Dette viser at sonen er valgt.

1. Når tilberedningstiden utløper, slås den tilsvarende kokesonen automatisk av.

Merk: Andre kokesoner fortsetter å fungere hvis de allerede er slått på.

Hvis tidtakeren er stilt inn for mer enn én sone:

1. Når du stiller tidtakeren for flere kokesoner, indikeres det med hvite prikker for de aktuelle kokesonene. Tidtakerdisplayet viser tidtakeren i minutter. Prikken for den aktuelle sonen blinker.
2. Når tiden løper ut, slås den aktuelle sonen av. Deretter vises den nye tidtakeren i minutter, og prikken for den aktuelle sonen blinker.

Merk: Berør kontrollen for valg av varmesone, så vises den tilhørende tidtakeren på tidtakerindikatoren.

Avbryte tidtakeren

1. Berør kontrollen for varmesonen du vil avbryte en tidtaker for.

1. Berør kontrollen for tidtakeren, så blinker indikatoren.
2. Skyv på for å stille tidtakeren til «00», så blir tidtakeren kansellert.

Effektinnstillinger

Varmeeffekten til kokesonene kan stilles til forskjellige effektnivåer. I diagrammet finner du eksempler på hvordan du bruker hver av innstillingene.

Varmeinnstilling Egnethet
1-2 • skånsom oppvarming av små mengder mat• smelte sjokolade og smør, varme mat som brennes lett•lett småkoking•sakte oppvarming
3-4 • oppvarming på nytt• rask småkoking• koke ris
5-6 • pannekaker
7-8 • sautering	• koke pasta
9 • steking	• lage stekeskorpe• få supper til kokepunktet• koke vann

RENGJØRING OG PLEIE

• Før du rengjør koketoppen, må den slås av og få tid til å kjøle seg ned.
• Dampvaskere og høytrykksspylere må ikke brukes til å rengjøre koketoppen, da dette kan føre til elektrisk støt.
• Under rengjøring må du være forsiktig og kun tørke lett av selve av/på-sensoren. Ellers kan koketoppen slås på ved et uhell!

Koketopp av keramisk glass

Viktig! Bruk aldri kraftige rengjøringsmidler som skuremidler, stålull, rust- og flekkfjernere eller lignende.

Rengjøring etter bruk

Rengjør alltid hele koketoppen når den blir tilsmusset. Det er anbefalt å gjøre dette etter hver gang koketoppen blir brukt. Bruk en fuktig klut og litt oppvaskmiddel til rengjøringen. Tørk så av koketoppen med en ren, tørr klut for å sikre at det ikke blir liggende igjen rester av vaskemiddel på koketoppens overflate.

Ukentlig rengjøring

Når rengjøringsmidlet brukes, danner det en beskyttende film som motstår vann og smuss, slik at det blir på filmen og lett kan fjernes. Tørk så av koketoppen med en ren klut. Sørg for at det ikke blir igjen noe rengjøringsmiddel på overflaten, da restene kan reagere aggressivt når koketoppen varmes opp, og gi misfarging eller skader på overflaten.

Spesielle flekker

Kraftige flekker og skitt (kalkavleiringer og blanke, perlemoraktige flekker) kan lett fjernes mens koketoppen fortsatt er varm. Bruk kommersielle rengjøringsmidler til å rengjøre koketoppen.

Utfør i henhold til instruksjonene. Bløtlegg først fastbrente matrester med en våt klut, og fjern så restene med en glasskrape som er laget spesielt for koketopper av keramisk glass. Rengjør så koketoppen på nytt.

Brent sukker og smeltet plast må fjernes øyeblikkelig, mens det fortsatt er varmt, med en glasskrape. Rengjør så koketoppen på nytt.

Sandkorn som kan ende opp på koketoppen etter f.eks. skrelling av poteter eller skylling av salat, kan skrape opp overflaten til koketoppen når du beveger på kokekar. Sørg for at det ikke finnes sandkorn på koketoppen.

Endringer i fargen til koketoppen påvirker ikke funksjonen eller stabiliteten til det keramiske glasset. Disse fargeendringene skyldes ikke endringer i materialet, men er matrester som har blitt brent inn i overflaten.

Blanke flekker oppstår når kokekarene gnis mot koketoppens overflate, spesielt når det brukes kokekar med aluminiumsbunn eller uegnede rengjøringsmidler. Disse er det vanskelig å fjerne med vanlige rengjøringsmidler. Du kan bli nødt til å gjenta rengjøringsprosessen flere ganger. Over tid vil dekorasjonene bli slitt bort, og det vil oppstå mørke flekker grunnet bruken av aggressive vaskemidler og kokekar med lyter på undersiden.

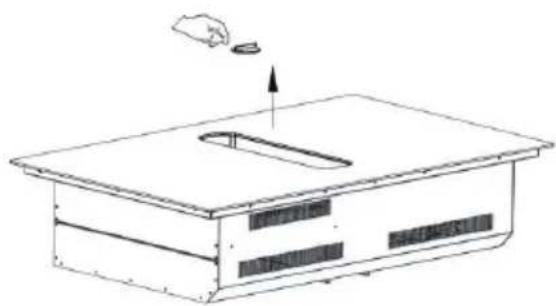

Hvis det blir sølt en stor mengde væske på enheten ved et uhell, må du følge trinnene nedenfor for å rengjøre den.

Trinn 1: Ta ut grillen. Trinn 2: Fjern oljebeholderen og filteret.

Feilkode Mulig årsak Hva du skal gjøre
U Uten kokekar Plasser et egnet kokekar på varmesonen.Kontakt servicesenteret hvis det fortsatt ikke fungerer.
E1 Unormal spenning(under 170 V).	Kontroller at strømforsyningen er normal. Slå på igjen når strømforsyningen er normal igjen.
E2 Unormal spenning(over 270 V)	Kontroller at strømforsyningen er normal. Slå på igjen når strømforsyningen er normal igjen.
E3/E5/E7 Feil på temperatursensor for induksjonscoil	Kontakt servicesenteret.
E4/E6 Feil på IGBT-temperatursensor Kontakt servicesenteret.
Er Kommunikasjonsfeil mellom hovedkort og displaykort	Kontakt servicesenteret.
Et Overflytvern Tørk bort vannet på kontrollpanelet og slå på koketoppen igjen.

HVA DU GJØR HVIS DET OPPSTÅR FEIL

Hvis det oppstår feil under bruk, må du sjekke følgende tabell før du ringer etter service. Nedenfor finner du noen vanlige feil og tiltak som skal utføres.

Problem Mulige årsaker	Hva du skal gjøre
Kokekar blir ikke varme eller vises ikke på displayet.	Ingen strøm. Sørg for at kø	ketoppen er koblet til strømforsyningen og slått på.Sjekk om det er strømbrudd i området ditt. Hvis du har sjekket alt, og problemet vedvarer, kontakt en kvalifisert tekniker.
Berøringskontrollene reagerer ikke.	Kontrollene er låst. Lås opp	kontrollene. Les avsnittet LÅSE KONTROLLENE for å få instruksjoner.
Det er vanskelig å bruke berøringskontrollene.	Det kan være et tynt lag vann på kontrollene, eller kanskje du bruker den ytterste delen av fingertuppen når du berører kontrollene.	Sørg for at berøringskontrollområdet er tørt, og bruk innsiden av fingertuppen (fingeravtrykket) når du berører kontrollen.
Glasset blir ripet opp. Kø	kokekar med ru overflater. Det blir brukt uegnede, slipende svamper eller rengjøringsmidler.	Bruk kokekar med flate og glatte undersider. Se «Velge riktige kokekar».Se «Rengjøring og vedlikehold».
Enkelte kokekar lager knitre- eller klikkelyder.	Dette kan skyldes kokekarets konstruksjon (lag av forskjellige metaller som oppfører seg forskjellig).	Dette er normalt for kokekar og indikerer ikke at noe er feil.
Induksjonstoppen avgir en svak summelyd når den brukes på høy varme.	Dette skyldes teknologien til induksjonsmatlaging.	Dette er normalt, men lyden bør bli lavere eller forsvinne hvis du reduserer varmen.
Det kommer en viftelyd fra induksjonstoppen.	En innebygget kjølevifte i induksjonstoppen har startet for å forhindre at elektronikken blir overopphetet. Den kan fortsette å kjøre en stund etter at du har slått av induksjonstoppen.	Dette er normalt og du trenger ikke å gjøre noe. Ikke bryt strømforsyningen til induksjonstoppen (f.eks. ved å trekke ut kontakten eller ta sikringen) mens viften kjører.
Kokekar blir ikke varme og vises ikke på displayet.	Induksjonstoppen kan ikke oppdage kokekaret fordi det ikke er egnet for induksjon. Induksjonstoppen kan ikke oppdage kokekaret fordi det er for lite for kokesonen eller ikke er plassert midt på den.	Bruk kokekar som er egnet for induksjon. Les avsnittet «Velge riktige kokekar». Plasser kokekaret midt på og sørg for at undersiden er like stor som kokesonen.
Induksjonstoppen eller en kokesone har slått seg av uventet, det avgis en lyd og det vises en feilkode (som vanligvis veksler med ett eller to tall på displayet til tidtakeren).	Teknisk feil. Skriv ned bokstavene og tallene fra feilkoden, bryt strømforsyningen til induksjonstoppen (ta ut kontakten eller ta sikringen) og kontakt en kvalifisert elektriker.
Apparatet reagerer ikke når man trykker på av/på-knappen, selv om strømmen er tilkoblet.	Er det strømbrudd? Vent til strømmen er tilbake.
	Har sikringen gått? Undersøk årsakene til dette nøye. Hvis feilen ikke kan løses, kontakt servicesenteret for inspeksjon og vedlikehold.
	Er støpselet satt helt inn i stikkontakten?	Sjekk om pluggen er satt inn helt riktig.
Oppvarmingen blir avbrutt under normal bruk, og det avgis en pipelyd.	Inkompatible kokekar eller kokekar ikke i bruk?	Bytt ut kokekaret. Bruk kokekar som er egnet for induksjon.
	Kokekaret er ikke plassert midt på varmesonen.	Plasser kokekaret midt på den angitte varmesonen.
	Blir kokekaret varmet opp, men fjernes stadig?	Plasser kokekaret i varmesonen.
Ingen operasjoner mens varmen er i bruk	Er kokekaret tomt, eller temperaturen for høy?	Sjekk om apparatet blir brukt på feil måte
	Er luftinntaket/ luftutløpet blokkert eller har oppsamlet skitt?	Fjern blokkeringen av luftinntaket/ luftutløpet. La apparatet kjøle seg ned, og slå det så på igjen.
	Har koketoppen stått på i over to timer uten å være i bruk?	Tilbakestill kokemodusene eller bruk tidtakerfunksjonen.

Hvis kontrollene/tiltakene ovenfor ikke løser problemet, må du koble fra apparatet øyeblikkelig og kontakte servicesenteret for å bestille inspeksjon og vedlikehold. Skriv ned feilkoden og rapporter den til

servicesenteret. For å unngå fare og skader på apparatet, skal du aldri demontere eller reparere det selv.

ELEKTRISK TILKOBLING

For å koble koketoppen til strømnettet må du ikke bruke adaptere, reduksjonsstykker eller forgreningsenheter. Disse kan forårsake overoppheting og brann. Strømforsyningskabelen må ikke berøre noen varme deler og må plasseres slik at temperaturen ikke overstiger 75 °C på noe punkt.

Undersøk med en elektriker om strømkablingen er egnet uten endringer. Eventuelle endringer må kun utføres av en elektriker.

Strømforsyningen må kobles til i samsvar med de aktuelle standardene. Tilkoblingsmåten vises nedenfor.

• Hvis kabelen er skadet eller skal skiftes ut, må operasjonen utføres av en ettersalgsagent med dedikert verktøy for å unngå uhell.
• Hvis apparatet er koblet direkte til strømforsyningen, må det monteres en automatsikring med minst 3 mm avstand mellom kontaktene.
• Installatøren må sørge for at korrekt elektrisk tilkobling er utført og at den er i samsvar med sikkerhetsforskrifter.
• Kabelen må ikke bøyes eller komprimeres.
• Kabelen må kontrolleres regelmessig og kun byttes av autorisert elektriker.

Data om lavt strømforbruk i henhold til EU-forordning (EU) 2023/826.
Tilstand Strømforbruk Periode før utstyret automatisk når tilstanden
Av-modus 0,5	W 20 min

TEKNISKE SPESIFIKASJONER

Koketopp	POHH7083I4B
Kokesoner	4 soner
Input-spenning	220-240 V~ 50/60 Hz
Nominell effekt	7165 W
Induksjonstopp	7000 W
Ventilator	165 W
Produkt DXWXH (mm)	830x520x208 mm
Mål for innebygging (mm)	740x490 mm

Vekt og dimensjoner er omtrentlige. Siden vi kontinuerlig streber etter å forbedre produktene våre, kan vi endre spesifikasjoner og utforming uten forvarsel.

Dette symbolet på produktet eller i anvisningene betyr at det elektriske og elektroniske utstyret må leveres atskilt fra husholdningsavfall når det ikke lenger skal brukes. Det finnes egne innsamlingssystemer for resirkulering i EU. Kontakt de lokale myndighetene eller forhandleren som solgte deg produktet, hvis du trenger mer informasjon. Denne enheten er merket i samsvar med EU-forordning 2012/19/EC – UK SI 2013 No3113, elektrisk og elektronisk avfall (WEEE). Ved å sikre at denne enheten avhendes på riktig måte, bidrar brukeren til å beskytte miljøet og menneskers helse mot skadelige konsekvenser.

ENERGIMERKING

Merkenavn POINT
Modell POHH7083I4B
Årlig energiforbruk AEC	hood	31,5 kWh/å
Faktor for tidsøkning f 1,1 -
Effektivitet for væskedynamikk	FDEhood	24,5	-
Effektivitetsklasse for væskedynamikk	- Klasse B -
Energieffektivitetsindeks EEI	hood	53,8 -
Energieffektivitetsklasse - Klasse A -
Målt lufstrømsrate ved mest effektive punkt	QBEP	217,6 m	3/t
Målt lufttrykk ved mest effektive punkt	PBEP	318 Pa
Maks luftstrøm med innstillingen Boost	Qmax	529,5	m3/t
Maks luftstrøm ved høyeste innstilling	Qmax	401,1 m	3/t
Luftstrøm ved brukspunkt (ved normal bruk)	-	Høyeste innstilling: 391,5 Laveste innstilling: 159,2	m3/t
Målt strøm-input ved mest effektive punkt	WBEP	78,5	W
Nominell strøm for lyssystemet	WL	-	W
Gjennomsnittlig belysning for lyssystemet på kokeområdet	Emiddle	- lux
Lyseffektivitet	LEhood	-	lux/W
Lyseffektivitetsklasse -	--
Effektivitet for fettfiltrering GFE hood		77 -
Effektivitet for fettfiltrering (GFE hood) klasse	- Klasse C -
Målt strømforbruk i standby-modus	Ps - W
Målt strømforbruk i avslått modus	Po 0,34		W
Lydeffektnivå L	WA	Høyeste innstilling: 70Høyeste innstilling: 65Laveste innstilling: 57	dB

Power International AS, Postboks 523, N-1471 Lørenskog, Norge

Power Norge: https://www.power.no/kundeservice/ T: 21 00 40 00

Power Danmark: https://www.power.dk/kundeservice/ T: 70 33 80 80

Punkt 1 Danmark: https://www.punkt1.dk/kundeservice/ T: 70 70 17 07

Power Finland: https://www.power.fi/tuki/asiakaspalvelu/ T: 0305 0305

Power Sverige: https://www.power.se/kundservice/ T: 08 517 66 000

FORORD

1.1 Beholdere til matlaging
