Produkttype	Gressklipper
Merke	Panasonic
Modell	ER-HGP84
Strømkilde	Elektrisk med ledning
Motoreffekt	1500 W
Klippebredde	42 cm
Høydejustering av klipp	Sentral, 6 posisjoner (25-75 mm)
Gressoppsamler kapasitet	50 L
Mulching-funksjon	Ja (med plugg)
Vekt	12.5 kg
Dimensjoner (L x B x H)	80 x 45 x 60 cm
Strømledning lengde	15 m
Støynivå	85 dB(A)
Sikkerhetsfunksjoner	Sikkerhetsbrems, dobbel håndtaksbryter
Hjultype	Plast, foran 180 mm, bak 250 mm
Håndtakstype	Foldbar, justerbar høyde
Vedlikehold	Rengjør etter bruk, slip bladet årlig
Tilgjengelighet av reservedeler	Blad, pose, hjul, ledning
Garanti	2 år

Ofte stilte spørsmål - ER-HGP84 PANASONIC

Hvordan justerer jeg klippehøyden på ER-HGP84?

For å justere klippehøyden, finn den sentrale spaken nær hjulet. Flytt den til en av de 6 posisjonene, fra 25 mm til 75 mm, for å oppnå ønsket gresslengde. Sørg alltid for at klipperen er slått av før justering.

Klipperen starter ikke. Hva bør jeg sjekke?

Først, sørg for at strømledningen er godt plugget i et fungerende støpsel. Sjekk sikkerhetsbryteren på håndtaket – begge spakene må trykkes samtidig. Hvis den fortsatt ikke starter, inspiser sikringen eller strømbryteren. Ved vedvarende problemer, kontakt Panasonic støtte.

Kan jeg bruke ER-HGP84 til mulching?

Ja, ER-HGP84 støtter mulching. Installer den medfølgende mulching-pluggen (noen ganger kalt mulchplugg) i den bakre utkaståpningen. Dette vil finhakke gressklipp og returnere dem til plenen som naturlig gjødsel.

Hvordan rengjør jeg gressklipperen etter bruk?

Etter hver bruk, koble fra strømledningen og fjern gressoppsamleren. Bruk en børste eller en fuktig klut for å fjerne gressklipp fra undersiden av dekket, bladet og rundt hjulene. Ikke bruk høytrykksspyler; unngå å få vann inn i motoren. Tørk grundig før lagring.

Hva er riktig måte å slipe bladet på?

Fjern bladet ved å skru av den sentrale bolten (bruk en skiftenøkkel). Fest bladet i en skrustikke og fil skjærekanten i den opprinnelige vinkelen. Balanser bladet før du setter det tilbake. Alternativt, bytt bladet med en ekte Panasonic reservedel for best ytelse.

Hvorfor fylles ikke gressoppsamleren ordentlig?

Sjekk om posen er riktig festet og ikke tett. Sørg for at bakluken er helt åpen. Hvis du klipper vått eller langt gress, kan posen fylles raskere. Rengjør posen og klipperdekket jevnlig. Kontroller også at bladet er skarpt og klippehøyden er passende.

Hva bør jeg gjøre hvis strømledningen blir kuttet?

Ikke bruk klipperen. Koble fra umiddelbart. Ledningen må erstattes av en kvalifisert tekniker eller produsenten. Bruk av en skadet ledning utgjør risiko for elektrisk støt. Kontakt Panasonic servicesenter for installasjon av erstatningsledning.

Hvor ofte bør jeg bytte bladet?

Bytt bladet minst en gang i året eller etter 50 timers bruk, avhengig av hva som kommer først. Hvis du treffer en stein eller bladet blir synlig skadet eller sløvt, bytt det tidligere. Bruk alltid ekte Panasonic-blad for ER-HGP84.

Er ER-HGP84 egnet for store plener?

ER-HGP84 er designet for mellomstore plener opp til ca 1000 kvadratmeter, avhengig av strømledningens lengde (15 m). For større områder, vurder å bruke en skjøteledning godkjent for utendørs bruk. Klippebredden på 42 cm gir effektiv klipping.

Hvor finner jeg reservedeler til denne modellen?

Ekte Panasonic reservedeler (blad, pose, hjul, ledning) er tilgjengelige fra autoriserte forhandlere, nettbutikker eller Panasonics nettside. Kontroller alltid delenummeret (ER-HGP84) for å sikre kompatibilitet. For garantikrav, kontakt Panasonic støtte.

BRUKSANVISNING ER-HGP84 PANASONIC

Sørg for å følge disse anvisningene.

Følg anvisningene nedenfor for å forhindre ulykker, personskader eller materielle skader.

▶ Forebygging av ulykker

- Deler og tilbehør må ikke puttes i munnen, da dette kan føre til ulykker eller skader.

© Plass til tilbehør

D 19 mm/25 mm

kamtilbehør ER-HGP84

E 12 mm/15 mm kamtilbehør F 6 mm/9 mm kamtilbehør G 3 mm/4 mm kamtilbehør

H Laderstativ (RC9-92)

J Rensebørste K Smøreolje L Pose

Lading

(Illustrasjon: ER-HGP84)

- Slå av apparatet.

4 Koble fra strømpluggen når ladingen er fullført. (av hensyn til sikkerhet og for å redusere energiforbruket)

Slik fjerner og monterer du kamtilbehøret

▶ Montering av tilbehøret

▶ Fjerning av tilbehøret

▶ Slik fjerner du bladet

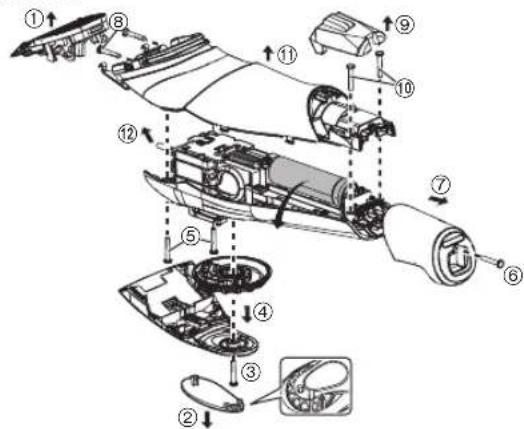

Fjern batteriene som vist

Oppladbar hårklipper for profesjonelt bruk

Modellnr. ER-HGP84

ER-HGP74

Innhold

Sikkerhetsforholdsregler......62

Viktig informasjon 65

Identifisere deler 65

Lading 66

Bruk 67

Vedlikehold....68

Problemløsning 70

Ta ut det innebygde oppladbare batteriet 70

Spesifikasjoner 71

Takk for at du har kjøpt dette Panasonic-produktet.

Før du begynner å bruke produktet ber vi deg lese godt igjennom denne informasjonen og ta vare på den for senere bruk.

ADVARSEL

• Dette apparatet kan brukes av barn som er 8 år eller eldre og av personer med redusert fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap dersom de får tilsyn og opplæring i bruk av apparatet på en sikker måte og forstår farene involvert. Barn må ikke leke med apparatet. Rengjøring og bruksvedlikehold skal ikke utføres av barn uten tilsyn.
• Strømledningen kan ikke byttes. Hvis ledningen blir ødelagt, må vekselstrømsadapteren kastes.
• Ikke bruk andre vekselstrømsadaptere eller ladestativ enn de medfølgende til dette apparatet. Bruk heller ikke andre produkter med den medfølgende vekselstrømadapteren eller ladestativet. (Se side 66.)
• Hold apparatet tørt.

- Følgende symbol indikerer at en særskilt avtakbar strømforsyning kreves for å koble det elektriske apparatet til strømnettet. Typereferansen for strømforsyningsenhet er merket i nærheten av symbolet.

Pass på å følge disse instruksene.

For å unngå uhell, personskade eller skade på eiendom må du følge instruksene under.

Følgende diagram viser graden av skade forårsaket av feil bruk.

FARE

Indikerer en potensiell risiko som medfører alvorlig personskade eller død.

ADVARSEL

Indikerer en potensiell risiko som kan medføre alvorlig personskade eller død.

FORSIKTIG

Indikerer en potensiell risiko som kan medføre mindre personskade eller skade på eiendom.

ADVARSEL

Strømforsyning

- Ikke koble til/fra adapteren med våte hender. - Dette kan medføre elektrisk støt eller skade.

• Ikke senk eller vask apparatet, vekselstrømsadapteren eller ladestativet i vann. Disse delene skal heller ikke vaskes med vann.
• Ikke plasser apparatet, vekselstrømsadapteren eller ladestativet over eller i nærheten av en håndvask eller et badekar som er fylt med vann.
• Aldri bruk apparatet hvis vekselstrømadapteren er skadet eller overopphetet eller hvis adapteren sitter løst i stikkontakten.
• Kabelen eller støpselet må ikke ødelegges, endres, bøyes med makt eller dras i. Ikke sett noe tungt oppå, vri eller klem kabelen.
• Dette kan føre til elektrisk støt eller brann grunnet kortslutning.
• Ikke bruk på en måte som overbelaster strømnettet eller ledningsnettet.
• Overbelastning av strømnettet ved å koble til for mange støpsler til en stikkontakt kan medføre brann grunnet overopphetning.
• Sørg alltid for at apparatet er koblet til en elektrisk strømkilde. Den må være kompatibel med den angitte spenningen for vekselstrømsadapteren. Pass på at adapteren er satt helt inn. Hvis ikke kan det medføre brann eller elektrisk støt.
• Koble alltid fra adapteren fra stikkontakten når den skal rengjøres. Hvis ikke kan dette medføre elektrisk støt eller skade.
• Støpselet, utstyrspluggen og ladepluggen skal rengjøres med jevne mellomrom for å unngå oppsamling av støv. Hvis man unnlater å gjøre dette, kan det forårsake brann på grunn av isolasjonsfeil som skyldes fuktighet. Koble fra adapteren og tørk med en tørr klut.

ADVARSEL

▶ I tilfelle avvik eller funksjonsfeil - Man må slutte å bruke apparatet og fjerne adapteren umiddelbart dersom det oppstår en unormalitet eller feil. Hvis ikke kan dette medføre brann, elektrisk støt eller skade.

• Hoveddelen, ladestativet eller vekselstrømsadapteren er deformert eller unormalt varme.
• Hoveddelen, ladestativet eller vekselstrømsadapteren lukter brent.
• Det er en unormal lyd under bruk eller lading av hoveddelen, ladestativet eller vekselstrømadapteren.
• Be umiddelbart om en gjennomgang eller reparasjon av apparatet hos et autorisert verksted.

▶ Dette produktet - Dette produktet har et innebygget ladbart batteri. Ikke kast i ild, tilfør varme, lad, bruk eller forlat den i omgivelser med høy temperatur. Dette kan medføre lekkasje, overoppheting eller eksplosjon. Ikke gjør endringer eller reparasjoner på apparatet. Dette kan medføre brann, elektrisk støt eller skade. Kontakt autorisert serviceverksted for reparasjoner (skifting batteri osv.) - Ta aldri apparatet fra hverandre, dette skal kun gjøres når apparatet skal kastes. Dette kan medføre brann, elektrisk støt eller skade. ▶ Forebygging av ulykker - Oppbevares utilgjengelig for spedbarn og små barn. Må heller ikke brukes av spedbarn og små barn. Å putte deler eller tilbehør i munnen kan forårsake en ulykke eller personskade.

• Dersom oljen svelges ved et uhell, må man ikke tvinges til å kaste opp, man skal heller drikke store mengder vann og kontakte lege.
• Dersom oljen kommer i kontakt med øynene, skal man umiddelbart skylle dem grundig med rennende vann og kontakte lege.

▶ Beskyttelse av huden - Ikke press bladet hardt mot huden. - Ikke bruk produktet til andre formål enn trimming av hår. - Ikke sett bladene direkte på ørene eller ru hud (så som hevelser, skader eller eksem).

Dersom dette blir gjort, kan det føre til skader på ørene og ujevn hud.

Kontroller at bladene ikke er skadet eller deformert før bruk.

▶ Merknader til følgende forebyggende tiltak - La ikke metallgjenstander eller søppel feste seg til støpselet, apparatpluggen eller ladepluggen.

- Dette kan føre til elektrisk støt eller brann grunnet kortslutning.

• Må ikke slippes i gulvet eller slås mot andre gjenstander.
• Dette kan medføre skade.
• Ikke snurr strømkabelen rundt adapteren eller ladestativet ved oppbevaring.

- Det kan medføre at ledningen i strømkabelen ryker grunnet belastningen, det kan igjen føre til brann på grunn av kortslutning.

⚠️ FORSIKTIG

• Ikke koble fra adapteren eller apparatpluggen ved å trekke i kabelen.
• Hvis ikke kan dette medføre elektrisk støt eller skade.
• Adapteren skal tas ut av stikkontakten når den ikke er i bruk.
• Hvis man ikke gjør det kan dette føre til elektrisk støt eller brann grunnet elektrisk lekkasje som følge av isolasjonsdefekt.

Håndtering av batteriet etter at det er tatt ut av apparatet, ved avhending

!FARE

• Det oppladbare batteriet er kun til bruk på dette apparatet. Ikke bruk batteriet på andre produkter.
• Ikke lad batteriet etter at det er fjernet fra produktet.
• Må ikke kastes i åpne flammer eller tilføres varme.
• Ikke slå, demonter, modifiser eller punkter med en negl.
• Den positive og den negative polen må ikke komme i kontakt med hverandre eller i kontakt via andre metallgjenstander.
• Batteriet skal ikke bæres eller lagres sammen med smykker av metall som for eksempel halskjeder og hårnåler.
• Batteriet skal ikke brukes eller etterlates der det kan utsettes for høy temperatur, som for eksempel i direkte sollys eller nær varmekilder.
• Den ytre emballasjen skal aldri tas av.
• Dette kan medføre overoppheting, antennelse eller eksplosjon.

ADVARSEL

• Når man har tatt ut det oppladbare batteriet skal det lagres utilgjengelig for små barn og babyer. -Batteriet er skadelig hvis det svelges. Hvis det skjer må man kontakte lege umiddelbart.
• Hvis det lekker batterivæske og væsken kommer i kontakt med øynene, må du unngå å gni øynene og skylle dem grundig med rent vann, f.eks. springvann. -Hvis ikke kan det medføre øyeskade. Kontakt lege umiddelbart.

⚠️FORSIKTIG

• Apparatet er designet for profesjonell bruk til trimming av hår. Den kan brukes med enten vekselstrømadapteren eller ladbare batterier.
• Påfør smøreolje på bladet før og etter hver bruk. (Se side 69.)

Dersom smøreolje ikke påføres, kan følgende problemer oppstå.

-Apparatet har blitt sløvt.

• Apparatet kan bli varm under bruk og/eller lading. Dette er normalt.
• Bruk av andre blader enn det som er beregnet til produktet kan medføre nedsatt ytelse.
• Du bør unngå at hoveddekselet eller bladene kommer i direkte kontakt med permanent bølgekrem, hårfargeprodukter eller hårspray.

Skjer dette kan det oppstå sprekker eller rust.

• Før tilbehør brukes, sjekk at det har blitt satt riktig på. Unnlatelse fra å gjøre det kan føre til at hår blir klippet for kort.
• Lad apparatet riktig i henhold til disse brukerinstruksjonene. (Se side 66 "Lading".)
• Dette apparatet inneholder et batteri som kun skal skiftes ut av kyndige personer. Ta kontakt med et autorisert servicesenter for informasjon om reparasjon.

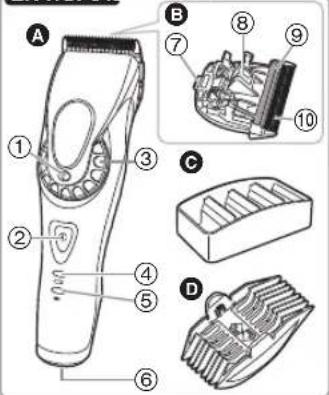

Identifisere deler

ER-HGP84E

① Indikator for trimmehøyde ② Strømbryter ③ Skive

(høydejusteringskontroll)

④ Ladelampe (hvit) ⑤ Lampe for ladestatus (rød) ⑥ Pluggmottak

B Blad

⑦ Festekrok ⑧ Rensespake ⑨ Bevegelig blad ⑩ Fast blad

© Kamfeste hylle D 19 mm/25 mm kamtilbehør ER-HGP84E 12 mm/15 mm kamtilbehør F 6 mm/9 mm kamtilbehør G 3 mm/4 mm kamtilbehør

H Ladestativ (RC9-92)

⑪ Ladeplugg ⑫ Stativkontakt

⑬ Adapter ⑭ Støpsel ⑮ Strømkabel ⑯ Utstyrsplugg

Tilbehør

J Rensebørste K Smøreolje L Veske

Lading

(Illustrasjon: ER-HGP84)

- Slå av apparatet.

1. Koble utstyrspluggen til stativkontakten. 2. Plasser apparatet på ladestativet. 3. Sett adapteren inn i en stikkontakt.

• Lading fullføres etter omtrent 1 time.
• Sjekk at lampen for ladestatus (→) lyser.

(Dette for økt sikkerhet og strømbesparing)

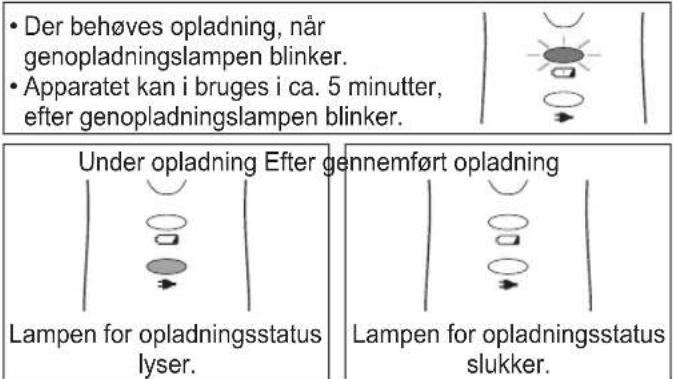

• Lading er nødvendig når ladelampen blinker.
• Apparatet kan brukes i omtrent 5 minutter etter at ladelampen blinker.

Under lading: Etter at ladingen er ferdig, lyser lampen for ladestatus.

Lampen for ladestatus slår seg av.

Når hoveddekselet tas av og settes på etter lading, lyser lampen for ladestatus og slukkes etter fem sekunder.

Notater

• Hvis det oppstår støy fra en radio eller andre kilder når apparatet brukes eller lades, må apparatet brukes i et annet rom.
• Batteriet vil svekkes hvis det ikke har vært brukt på mer enn 6 måneder. Sørg for at batteriet fullades minst hver 6. måned.
• Ladetiden kan variere når apparatet brukes første gang eller hvis det ikke har blitt brukt på mer enn 6 måneder. Lampen på apparatet lyser muligens ikke på flere minutter når ladingen starter, men vil lyse når ladingen fortsetter.
• Anbefalt romtemperatur for lading er 10 °C – 35 °C. Ladetiden kan øke, eller lampen for ladestatus vil blinke hurtig, og batteriet vil kanskje ikke lades ordentlig under svært høye eller lave temperaturer.
• 1 full lading vil gi cirka 50 minutters kontinuerlig drift. (Basert på tørr bruk ved 20 °C – 30 °C.) Driftstiden kan variere avhengig av bruksfrekvensen og bruksmetoden.
• Batteriet er et litium-ionbatteri, så det har ingen innvirkning på batteriets levetid hvis du lader batteriet hver gang du bruker det.
• Fortsatt lading vil ikke påvirke batteriets ytelse.

Lading uten ladestativ

1. Koble utstyrspluggen til stikkontakten.
2. Plugg adapteren i strømnettets uttak.

Vekselstrømsdrift

Hvis du kobler vekselstrømsadapteren til apparatet på samme måte som ved lading og slår på strømmen, kan du bruke den.

• Hvis gjenstående batteri er for lavt, kan bladene bevege seg sakte eller stoppe, selv med vekselstrømkilde. I dette tilfellet lader du batteriet i 1 minutt eller mer.
• Batteriet vil tømmes selv med vekselstrømkilden.

Bruk

(Illustrasjon: ER-HGP84)

• Kontroller at bladene ikke er skadet eller deformert før bruk.
• Slå av apparatet.
• Påfør smøreolje på bladet før og etter hver bruk. (Se side 69.)

- Det kan hende at apparatet ikke fungerer i omgivelsestemperaturer lavere enn omtrent 5 °C.

1 Still klippehøyden.

2 Trykk på strømbryteren for å slå på apparatet.

Innstilling av klippehøyden

For en klippehøyde på 0,8 mm til 2,0 mm, vri skiven til ønskelig høyde.

Bruk et tilbehør for en klippehøyde på 3 mm eller høyere.

Fjerning og montering av kamtilbehøret

Montering av tilbehøret

1. Velg justeringslengder indikert på innsidene og sidene av utstyret.
2. Still skiven til "0.8" og fest utstyret til hoveddelen som vist.

Fjerning av tilbehøret

Skyv en side av utstyret fra festet i pilens retning.

Fjerne og montere bladet

Slå av apparatet.

Fjerne bladet

Hold hoveddekselet med bryteren vendt opp, og skyv bladet ut med tommelen mens du tar imot det med den andre hånden.

1. Sett festekroken inn i bladfestet på hoveddelen og skyv det inn til det klikker på plass.

• Rengjør hoveddekselet, bladet og tilbehøret etter hver bruk. (Ved mangelfullt renhold vil bevegeligheten og skarpheten hemmes.)
• Slå av apparatet.
• Ikke bruk tynnere, lettbensin, alkohol eller andre kjemikalier. Dersom disse blir brukt, kan det føre til sprekker eller misfarging av hoveddekselet. Hoveddekselet skal bare rengjøres med en myk klut som er fuktet med springvann eller såpevann.

Symbolet til venstre betyr: "Ikke vask produktet med vann".

Blad

1. Børst av hår fra hoveddelen og rundt selve bladet.

1. Børst bort eventuelle hårrester mellom det faste bladet og det bevegelige bladet, mens du trykker ned rensespaken (a) for å heve det bevegelige bladet.

▶ Ladestativ

Bruk rensebørsten for å rengjøre hår og støv fra ladepluggen og i hullet på nederst på overflaten.

- Påfør smøreolje på bladet før og etter hver bruk.

1 Fjern bladet. (Se side 68.) 2 Påfør en dråpe smøreolje på hvert anviste punkt. 3 Fest bladet til hoveddekselet, slå på strømmen og la den kjøre i ca. 5 sekunder.

▶ Reservedeler

Reservedeler fås hos forhandleren eller et serviceverksted.

• Ved bruk av andre blader enn det anbefalte, ekte bladet utløper garantikrav. • Vi anbefaler Panasonic smøreolje WES003P.

Problemløsning

Problem Handling
Apparatet har blitt sløvt.	Fram til problemene er løst skal du følge hver framgangsmåte som følger;1. Lad apparatet.(Se side 66.)2. Rengjør bladet, og påfør smøreolje.(Se sidene 68 og 69.)3. Bytt blad.(Se sidene 68 og 69.)4. Få batteriet byttet av et autorisert serviceverksted.
Driftstiden er kort.Apparatet sluttet å fungere.
Apparatet kan ikke lades.	Dytt hoveddekselet helt inn i ladestativet eller utstyrspluggen.Lad innen anbefalt ladetemperatur, 10 °C til 35 °C.
Lager en lyd.	Påfør smøreolje.(Se side 69.)Kontroller at bladet er montert riktig.

Hvis problemet ikke kan løses, kontakt butikken du kjøpte enheten fra eller et serviceverksted som er autorisert av Panasonic for reparasjon.

Ta ut det innebygde oppladbare batteriet

• Batteriet skal kasseres på en sikker måte.
• Denne figuren må bare brukes ved avhending av apparatet, og må ikke brukes til å reparere den. Hvis du selv demonterer apparatet, kan det føre til funksjonsfeil.

Fjern batteriene slik som vist i figuren

• Koble apparatet fra vekselstrømsadapteren.
• Trykk på strømbryteren for å slå apparatet på, og la det være på helt til batteriet er fullstendig utladet.
• Utfør følgende trinn og løft batteriet, og deretter ta det ut.
• Pass på at du ikke kortslutter positive og negative terminaler på brukte batterier. Terminaler skal isoleres ved å bruke limbånd.

Miljøvern og gjenbruk av materialer

Apparatet inneholder et litium-ionbatteri.

Påse at batteriet kasseres på en miljøstasjon, dersom det er en slik der du bor.

▶ ER-HGP84

For mer informasjon om produktets energieffektivitet kan du gå inn på www.panasonic.com og skrive modellnummeret inn i søkefeltet.

Brukerinformasjon om innsamling av gammelt utstyr og brukte batterier

Bare for EU og land med retursystemer

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til innsamlingssteder i samsvar med nasjonal lovgivning.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljø.

For mer informasjon om innsamling og gjenvinning vennligst ta kontakt med din kommune.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

Merknader for batterisymbolet (nederste symbol) Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravene satt av direktivet for det kjemikaliet det gjelder.

Panasonic

Bruksanvisning
