DKE936A - Ventilatorhette BOSCH - Gratis bruksanvisning og manual

Merke	Bosch
Modell	DKE936A
Produkttype	Kjøkkenhette
Installasjonstype	Vegg eller øy
Bredde	90 cm
Avtrekksmodus	Utvendig avtrekk eller resirkulering
Antall hastigheter	3 hastigheter + intensiv
Kontrolltype	Elektronisk med trykknapper
Belysning	LED, 2 x 3 W
Fettfilter	Oppvaskmaskinvennlig metallfilter
Kullfilter	Valgfritt (kompatibel ref.)
Maksimalt lydnivå	65 dB(A)
Maks luftstrøm (avtrekk)	650 m³/h
Energiklasse	A
Årlig forbruk	50 kWh
Mål (H x B x D)	90 x 90 x 50 cm
Nettovekt	15 kg
Elektrisk tilførsel	220-240 V, 50 Hz
Effektforbruk	200 W
Kabellengde	1,5 m
Tilgjengelige reservedeler	Ja, via Bosch kundeservice
Reparerbarhetsindeks	8,2/10

Ofte stilte spørsmål - DKE936A BOSCH

Hvordan installerer jeg DKE936A-hetten riktig?

Sørg for at hetten er godt festet til vegg eller tak i en minimumshøyde på 65 cm over en elektrisk plate og 75 cm for en gassplate. Bruk de medfølgende pluggene som passer til underlaget. For avtrekksmodus, koble kanalen til utsiden.

Hvordan rengjør jeg fettfiltrene?

Metallfiltrene kan vaskes i oppvaskmaskin ved maks 65°C eller for hånd med en myk børste og vaskemiddel. Tørk dem helt før du setter dem tilbake. Det anbefales å rengjøre dem hver 4. til 6. uke.

Når må kullfilteret skiftes?

Kullfilteret er ikke inkludert som standard. Hvis du bruker hetten i resirkuleringsmodus, skift filteret hver 6. til 12. måned avhengig av bruk. Bruk kun originale Bosch-filter.

Hetten min lager unormal støy, hva gjør jeg?

Kontroller at filtrene er riktig på plass og rene. Sørg for at ingen gjenstander blokkerer avtrekkskanalen. Hvis støyen vedvarer, kontakt kundeservice.

Hvordan stiller jeg inn den automatiske timeren?

Trykk på 'Timer'-knappen etter å ha valgt hastighet. Hetten slår seg automatisk av etter 10 minutter. En LED blinker for å indikere aktivering.

Kan jeg bruke hetten uten avtrekkskanal?

Ja, i resirkuleringsmodus. Du må installere et resirkuleringssett med kullfilter (valgfritt). Hetten vil da fungere i lukket krets.

Hvordan skifter jeg LED-pæren?

LED-belysningen er integrert. Hvis en pære svikter, kontakt kundeservice for utskifting av en fagperson. Forsøk ikke å skifte den selv.

Hva er anbefalt installasjonshøyde?

For en elektrisk eller induksjonsplate, installer hetten 65-75 cm over. For en gassplate, mellom 75 og 85 cm. Overhold avstandene for optimal effektivitet.

Er fjernkontrollen inkludert?

Nei, DKE936A styres via elektroniske trykknapper på fronten. Ingen fjernkontroll er inkludert eller tilgjengelig som tilbehør.

Hvor finner jeg reservedeler?

Reservedeler (filtre, pærer, etc.) er tilgjengelige via Bosch kundeservice eller på den offisielle nettsiden. Bruk modellnummer DKE936A for søk.

BRUKSANVISNING DKE936A BOSCH

no Bruks- og Monteringsanvisning

Filtermattorna består av obrännbar metall.

Obs!

□ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fettfilteret og ut i det fri.
☐ Fettfilteret binder kjøkkendampens faste komponenter.
□ Kjøkkenet holdes således i høy grad fritt for fett og lukt.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger när det gjelder driften.

Resirkulasjonsdrift:

□ Ved denne bruken må det settes inn et aktiv-kullfilter (se „Filter og vedlikehold“).
⚠ Det komplette monteringssettet og reservefilter fåes i faghandelen. Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen.
□ Damphettens vifte suger inn kjøkkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand.
☐ Fettfilteret binder kjøkkendampens fete komponenter.
□ Aktiv-kullfilteret binder luktestoffene.

Før første gangs bruk

☐ Denne bruksanvisningen gjelder for flere utførelser av maskinen.
Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin.
☐ Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene.

Reparasjoner må kun utføres av autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette føre til alvorlige farer for brukeren.

⚠ Dersom stekeovnen skulle være skadet på noen måte, må den ikke brukes.

⚠️ Når tilkoplingsledningen på dette apparate er skadet, må det skiftes ut av produsenten eller av kundeservice eller en annen kvalifisert person, for å unngå at det oppstår fare.

⚠ Kvitt deg med emballasjen på en forskriftsmessig måte (se monteringsanvisningen).

⚠️ Denne damphetten er kun beregnet for bruk i husholdningen.

⚠ Damphetten må kun brukes når det er skrudd inn pærer.

⚠ Defekte lyspærer bør skiftes ut straks, for å unngå at de andre pærene blir overbelastet.

⚠ Damphetten må aldri brukes uten fettfilter.

⚠️ Overopphetet fett eller olje kan lett selvantennes.

Derfor må retter med fett eller olje, f. eks. frityrstekte poteter, bare tilberedes under oppsyn.

⚠ Flambér aldri under damphetten. ! Det kan oppstå brannfare på grunn av oppstigende flammer.

☐ Før du tar det nye apparatet i bruk, bør du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet såvel som veiledning i bruk og vedlikehold av stekeovnen.
□ Vennligst oppbevar bruksanvisningen og monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

⚠️ Kokeplaten må alltid være dekket av kasseroller.
⚠ Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.) (se monteringsanvisningen).

Gassplater / Gasskomfyr

Ikke bruk alle gassplatene samtidig over et lengre tidsrom (max. 15 min.) med høyeste varmestyrke, ellers kan det oppstå fare for forbrenning dersom du berører overflaten på komfyren hhv. fare for skade på damphetten. Ved drift av en damphette over gass kokeplater må hetten skrues på høyeste trinn dersom tre eller flere kokeplater er i drift.

Forstyrrelser

Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice.

(se liste over servicesenter).

Når du ringer, vennligst oppgi:

E-nr.

FD

Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes på typeskiltet på innsiden av damphetten når du tar av filtergitteret.

Betjening av damphetten

Kjøkkendampen kan fjernes

virkningsfullt ved:

□ å slå på damphetten

ved begynnelsen av kokingen.

☐ å slå av damphetten først noen minutter etter at kokingen er ferdig.

Belysning

Viftetrinn

Av/På

Innkopling:

□ Skyv den høyre skyvebryteren på det ønskede viftetrinnet.

Utkopling:

□ Skyv den høyre skyvebryteren tilbake til 0.

Belysning:

Filter og vedlikehold

Fettfilter:

For å binde kjøkkendampens faste fete komponenter brukes det metall-fettfilter.

Filtermatten består av material som ikke brenner.

NB!

Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.

Viktig:

Ved rengjøring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring.

Rengjøring av metall-fettfilteret:

☐ Under normal bruk (1 til 2 timer hver dag) skal metall-fettfilteret renses hver 8. til hver 10. uke.
□ Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppstå.

Viktig:

Et sterkt smusset fettfilter bør ikke vaskes sammen med annet servise.

□ Ved rengjøring for hånd må filtermatten bløtes opp i varmt oppvaskvann. Deretter må den børstes, skylles ut grundig og dryppes av.

Filter og vedlikehold

Uttaking og innsetting av metall-fettfilter:

1. Trykk på knappen på fettfilteret i pilens retning og klaff det av.

1. Rengjør fettfilteret.
2. Sett det rengjorte filteret inn igjen.

Aktiv-kullfilter:

Binder luktstoffene ved resirkulasjonsdrift.

NB!:

Ved øket fettinnhold øker også brennbarheten og ytelsen til damphetten minsker.

Viktig:

Dersom aktiv-kullfilteret blir skiftet ut i rett tid, forebygges det at det oppstår brannfare på grunn av overoppheting under frityrkoking eller steking.

Innsetting:

1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter).
2. Sett inn et aktiv-kullfilter til høyre og venstre på viftemotoren og drei det inntil det stopper.

1. Monter fettfilteret (se uttaking og innsetting av metall-fettfilter).

Uttaking:

Uttakingen skjer i motsatt rekkefølge.

Derved blir det garantert en optimal funksjon.

Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen.

□ Ved skifte av fettfilter (se filter og vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.

□ Ved rengjøringen av damphetten må det brukes varmt oppvaskvann eller vindusvaskemiddel.

□ Ikke forsøk å skrap inntørket smuss vekk, men bløt det opp med en fuktig klut.

□ Ikke bruk skurende vaskemiddel eller svamper som lager riper.

□ Henvisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppstå matte flekker.

Forsiktig: Kjøkkenet må luftes grundig, ingen åpen flamme.

⚠ Skyvebryteren må kun rengjøres med en myk, fuktig klut (mildt oppvaskvann). Ikke bruk stålrengjøringsmiddel for skyvebryteren.

Overflater av rustfritt stål:

□ Bruk et egnet rengjøringsmiddel for ståloverflater.

☐ Rengjør kun i den retningen hvor slipingen er foretatt.

⚠️ Rustfrie ståloverflater må ikke rengjøres med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor!

Aluminiums- og Kunststoffoverflater:

□ Bruk en myk vindus- eller mikrofiberklut som ikke loer.
□ Ikke bruk helt tørre kluter.
□ Bruk et mildt vindusrengjøringsmiddel.
□ Ikke bruk aggressive rengjøringsmidler som inneholder syre eller lut.

Skifte av lyspærer

1. Slå av damphetten og gjør apparatet strømløs ved å trekke ut støpselet eller skru ut sikringen.
2. Ta ut fettfilteret (se filter og vedlikehold).
3. Trekk lampeglasset ut av lyslisten oppe.

1. Skift ut lampen (bruk vanlige lamper som finnes i handelen, max. 40 Watt, sokkel E 14).

1. Sett inn lampeglasset igjen.
2. Sett inn fettfilteret igjen.
3. Sett støpselet inn igjen eller skru sikringen på igjen

⚠ Gamle apparater er ikke verdiløst avfall. Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer.

Før du kaster det gamle apparatet, må det gjøres ubrukelig først.

⚠ Det nye apparatet ditt har vært beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

⚠ Damphetten kan brukes med utløps- eller resirkulasjonsdrift.

⚠ Damphetten må alltid monteres over midten av komfyren.

⚠ Minsteavstanden mellom komfyr og underkant av damphetten: 550 mm, fig. 1.

⚠ Over et ildsted for faste brennstoffer hvor det er fare for brann (p.g.a. gnistdannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater.

⚠ Jo mindre avstanden er mellom damphetten og kokeblussene, jo større en mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.

⚠ Ved monteringen av gass kokeplater må det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).

⚠ Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.

⚠️ Dampviften må være montert kun på den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm.

⚠ Minste avstand ved gass kokeplater mellom overkant av holderen for grytene og underkanten av damphetten: 650 mm, fig. 1.

Utløpsdrift

Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen.

Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass eller inn i en sjakt hvor det er plassert fyringsanlegg.

Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for forbrenningen.

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivfilter –, er det ingen innskrenkninger når det gjelder driften.

Før montasjen

Ved utløpsdrift bør det monteres en tilbakestrømmingsklaff dersom denne ikke allerede finnes i avluftsrøret eller murboksen.

Dersom ikke det er vedlagt en tilbakestrømmingsklaff, kan denne fåes kjøpt i faghandelen.

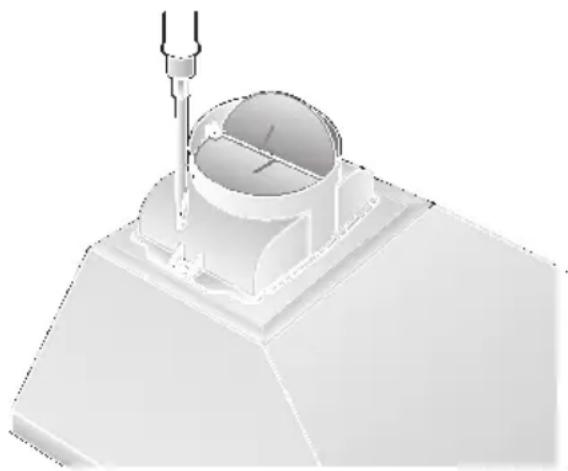

Montering av tilbakestrømmingsklaffen:

☐ Smekk tilbakestrømmingsklaffen inn i luftestussen.

⚠️ De to klaffene må kunne bevege lett fjærende oppover.

Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskopmurboks.

□ Ved avvikende rørdiameter: sett inn en tetningslist.
□ Ved utløpsdrift må det sørges for tilstrekkelig lufttilførsel av friskluft.

Tilkopling til utløpsrør ∅ 125 mm:

Tilkopling til utløpsrør ∅ 100 mm:

□ Med aktiv kullfilter dersom det ikke er mulig for utløpsdrift.

Det tilsvarende tilbehørsnummeret finnes på slutten av denne bruksanvisningen.

Forberedelse av veggen

□ Veggen må forløpe loddrett og jevnt.
□ Det må sørges for at ekspansjons-hylsene sitter godt fast.

Vekt i kg:

	Utløp Resirkulasjon
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	13,9 14,9

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

Elektrisk tilkopling

Damphetten må kun koples til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten må befinne seg så nært apparatet som mulig, helst bak vifteblenden.

Elektriske data:

Disse finner De på typeskiltet inne i apparatet etter å ha fjernet filterrammene.

⚠ Ved reparasjon må apparatet alltid gjøres strømløs.

Lengden på tilkoplingskabelen: 1,30 m.

Ved nødvendig fast tilkopling:

Damphetten må i alle tilfeller tilkoples av en autorisert elektro-installatør.

Ved installasjonen må damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en flerpolet utkopling. I denne kategorien faller LS-brytere og beskyttelser.

⚠️ Når tilkoplingsledningen på dette apparate er skadet, må det skiftes ut av produsenten eller av kundeservice eller en annen kvalifisert person, for å unngå at det oppstår fare.

Denne damphetten tilsvarer EF-retningslinjene for demping av radiostøy.

Montasje

Damphetten er beregnet for montasje i kjøkkenveggen.

1. Ta av fettfilteret (se bruksanvisning).

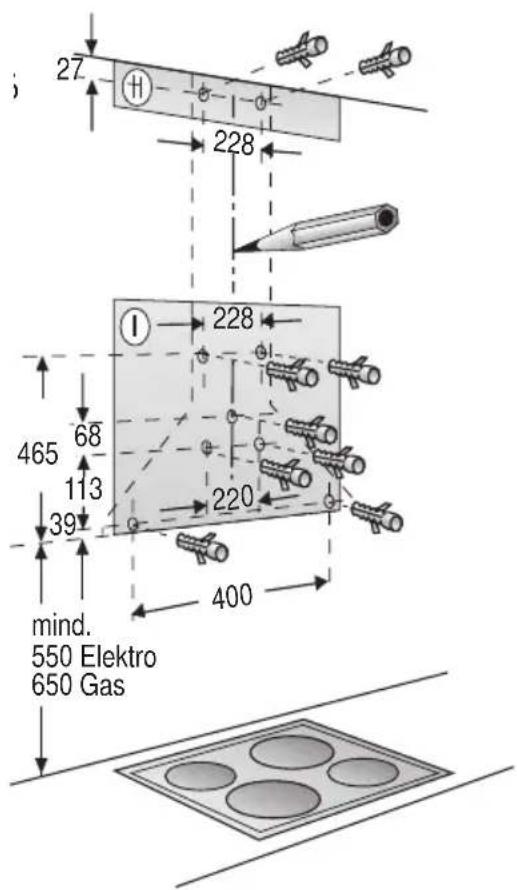

2. Tegn en midtlinje på veggen fra taket til underkant på damphetten.
3. Med hjelp av sjablonen risses posisjonen for skruene på veggen.

1. Bor 5 hull for dampheteen og 4 hull for holdevinkelen på pipeblenden med ø 8 mm. Sett hylser inn plant med veggen

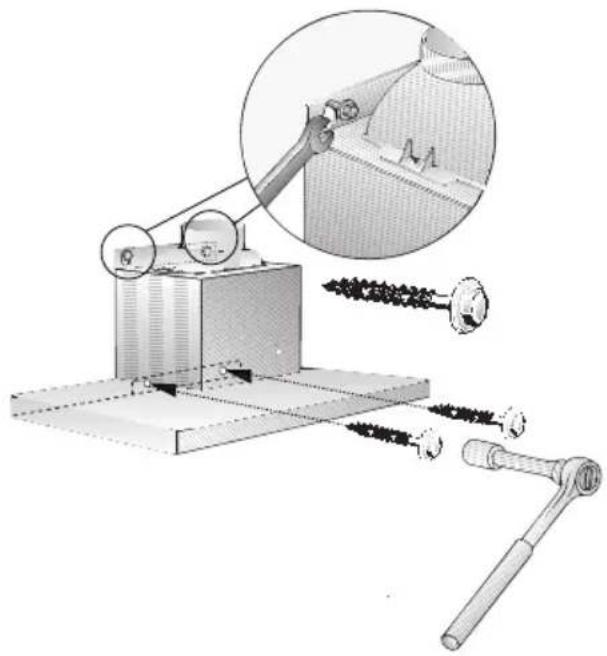

1. Skru holdevinkelen for pipeblenden på oppe og nede.

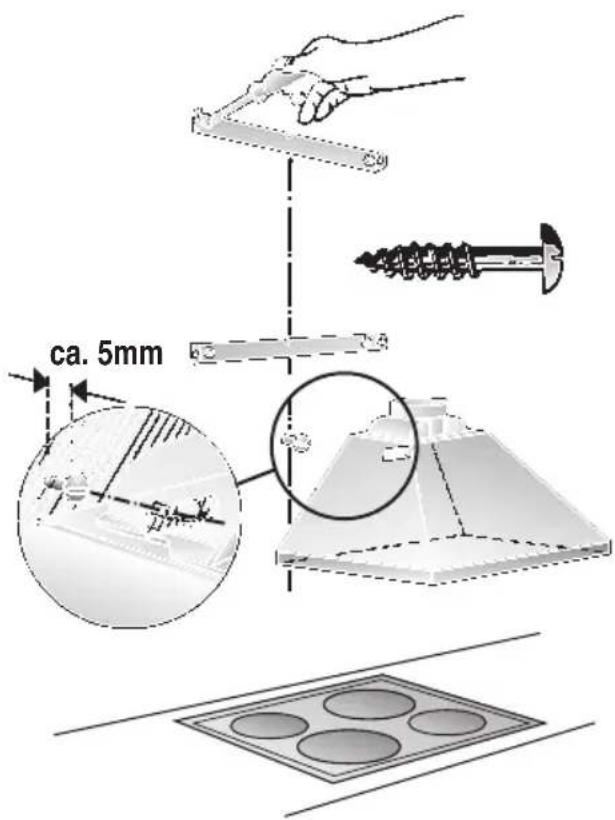

2. Skru inn den midterste skruen (uten underlagsskive) som monteringshjelp for damphettefestet inntil det er 5 mm igjen.
3. Heng opp damphetten på skruen.

Montasje

1. Skru inn de andre 4 skruene med underlagsskiver.

⚠️ Før de 4 skruene skrus fast må damphetten rettes på plass.

⚠️ Unngå skade på ømfintlige overflater.

1. Skru den øvre pipeblenden fast på siden av holdevinkelen.

⚠️ Før fastskruing av de 2 skruene, må pipeblenden rettes inn.

1. Sett fettfilteret inn igjen (se bruksanvisningen).

Laitteen kuvaus

Rengøring og vedligeholdelse

□ Brug ikke tørre klude.

□ Brug et mildt vinduesrens.

De bør ikke have skarpe knæk.

∅ 100 mm ca. 78 cm
∅ 125 mm ca. 113 cm

1. Idrej de øvrige 4 skruer med skiver.

∅ 100 mm yakl. 78 cm ^2

∅ 125 mm yakl. 113 cm ^2
