BRUKSANVISNING FB 56 C.2 IX TD /HA HOTPOINT

Praktiske råd til tilberedning

Skema over tilberedning

Forskritter og råd, 39

Centrering og fastgorelse

Praktiske råd til tilberedning

Her indstilles tilberedningens varighed og klokkeslettet for aflutningen.
Hvis man for eksempel antager, at displayet viser klokken 10.00

Ved at trykke pa tasten og slippe den igen vises fologende:

$$ \begin{array}{c} \square \cdot \square \end{array} $$

Beskrivelse av apparatet, 44

Oversikt

Kontrollpanel

Oppstart og bruK, 45

Start av ovenen

Bruk av tidsinstilling

Programmer, 46-47

Programmer for steking

Praktiske steketips

Steketabel

Elektronisk programming av steking, 48

Forholdsrregler og gode råd, 29

Generell sikkerhet

Avsetting

Energisparing og respekt for miljøet

Vedlikehold og ettersyn, 30

Kople fra strømtilforselen

Rengjøring av apparatet

Rengjoring av doren

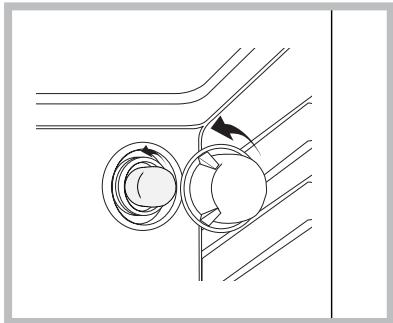

Skifting av lyspaere

Assistanse

Hotpoint

ARISTON

NO

! Det er viktig Å ta godt varne på handboken for Å ha den klar for senere konsultasjoner. Dersom man selger, gir bort eller flytter må man sorge for at bruksanvisingen følger apparatet for Å informere den nye eieren om funksjoner og merknader.
! Les instruksjonene n°ye: Disse gir viktig informasjon om installationsjon, bruk og sikkerhet.

Plassering

! Emballasjen er ikke leketøy, og man på kvitte seg med den i overensstemmelse med lokale regler om avsetting og gjenbruuk av avfall (se Forholdregler og tips).
! Installasjonen må gjennomføres som beskrevet i\ denne handboken, av kvaliserte fagfolk.\ Feilinstallasjoner kan fore til skader på personer og ting.

Innbygging

For at apparatet skal fungere på best mulig@mæte er det nødvendig at møblet for innbyggin har riktige egenskaper.

• panelene somkommen nær ovenen ma vare av varmeresistant materiale;
• Nár det gjelder møbler av finér må limet som er brukt kinne tåle temperaturer på 100^ ;
• for innbygning av ovenen, böde ved insetting under benk (se figur) og ved søylemontering, på møbelet ha følgende dimensjoner:

! När apparatet er blitt innbygd må det ikke kontakt med de elektriske delene.
Opplysningene om strømforbruk som er angitt på merkeskiltet, er blitt mål't ved denne typen installasjon.

Lufting

For Å garantere en god utlufting er det nødvendig Å eliminere den bakre veggen i innbyggingsrommet. Det er en fordel Å installere ovenen slick at den er støttet på opp av 2 trelister, eller på en flate som har en Åpning på minst 45 × 560 ~mm (se figurene).

Oppstilling og festing

Juster de 4 hakkene på sider av ovenen til de 4 hakkene på den omsluttende rammen, slick at det passer til tykkelsen på sider av mobelet.

tykkelse 20 mm: Fjern omradyet
pà møblet mot hakkene (se
figur);

tykkelse 18 mm: Bruk den første rillen som allerede er klargjort av produsenten (se figur);

tykkelse 16 mm: bruk andrerille (se figur).

! Alle beskyttende deler må festes sik at de/DDKE kan fjernes uten bruk av verktøy.

Elektrisk tinkoling

!Ovner som er utstyrt med en trepols-kabel er beregnet til bruk for vekselstrøm, med den speffen og frekvens som er angitt på merkeskiltet på apparatet (sammen med vedi sötto).

Montering av strømkabelen

1. Åpne klemmen ved Å trykke med et skrujern på flappene på sidene av hetten. Trekk sö, og Åpne lokket (se figur).

! Installastøren er ansvarlig for den elektriske tilkoplingen, og for at sikkerhetsnormene blir overholdt.

• at kontakten er effektivj Jordet, og i samsvar med gjeldende normer og regler;

• at kontakten täler det maksimale strømuttaket fra maskinen, som angitt på merkeskiltet (se under);

• at spenningen i strømnettet befindner seg innenfor verdiene på merkeskiltet (se under);

• at kontakten passer til støpslet for apparatet. Dersom støpslet og stikkontakten ikke skulle passer themselves man ikke bruke skjeteledninger eller flekoplingskontakter.

! Nár apparatet er installert mA el-ledningen og stikkontakten��elett tilgengelig.

! Ledningen mxIkke boyes ellr komme i klem.
! Ledningen@må kontrolleres jevlig og må kun byttes ut av autorisert fagmann (se Teknisk assistanse).
! Produsenten frasier seg ethvert ansvar dersom disse reglene ikke overholds.

MERKESKILT
Dimensjoner	bredde 43,5 cm høyde 32 cm dybde 40 cm
Volum:	I. 56
Tilkopling til stromnettet	Spenning 220-240 ~V, 50Hz W, (se merkeskiltet). maksimum strømforbruk 2250W W
ENERGIMERKE	EU-directiv 2002/40/EC om merking av elektriske owner Normen EN 50304 Modeller med kjoleventilasjon Energiforbruk-naturlig konveksjon - oppvarmingsfunksjon: Tradisjonell, Energikonsum deklarasjon klasse tvungen konveksjon. Vamrefunksjon: Flemivåsteking, Modeller med kjoleventilasjon Energiforbruk tvungen konveksjon - oppvarmingsfunksjon: Flemivåsteking, Energiforbruk deklarasjon klasse naturlig konveksjon Vamrefunksjon: Tradisjonell.
CE	Dette apparatet e i overensstemmelse med følgende Direktiver fra det Europeiske fellesskapet: 73/23/EEC av 19/02/73 (lavspenningsdirektivet) og påfølgende endringer - 89/336/EEC av 03/05/89 (Compatible Elettromagnetica) og påfølgende endringer - 93/68/EEC av 22/07/93 og påfølgende endringer. 2002/96/CE

NO

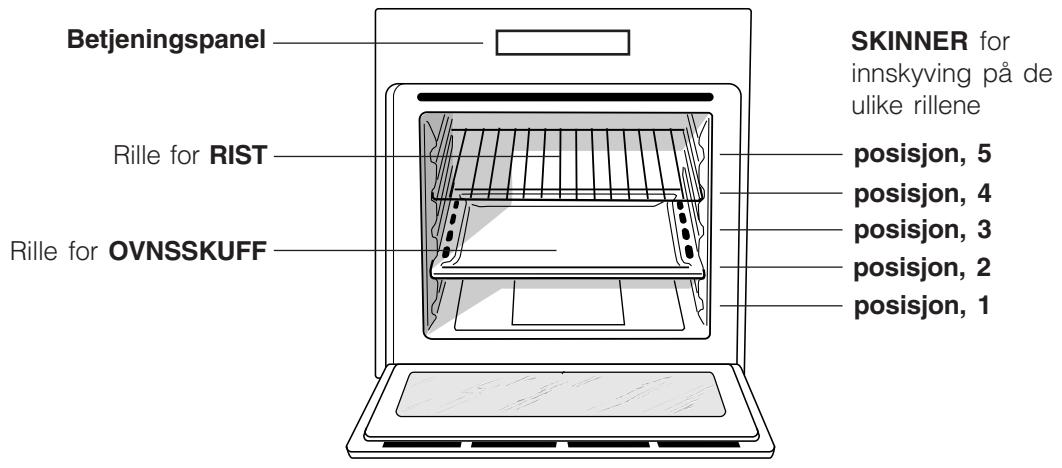

Oversikt

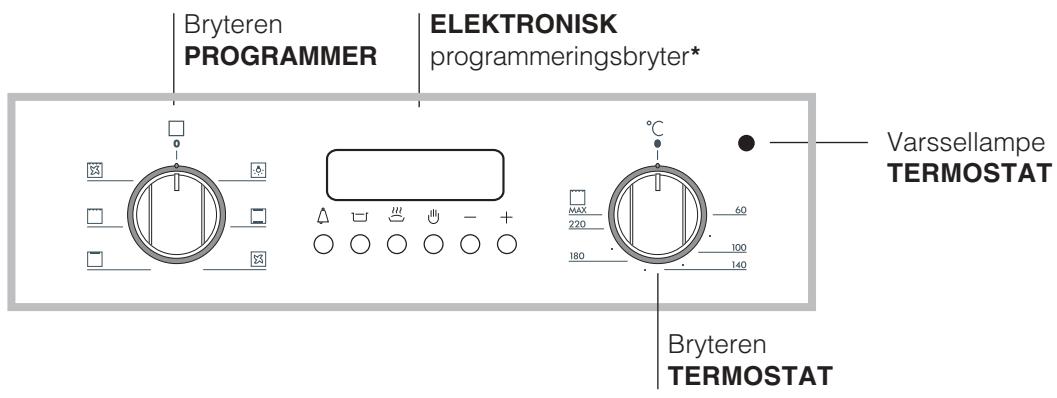

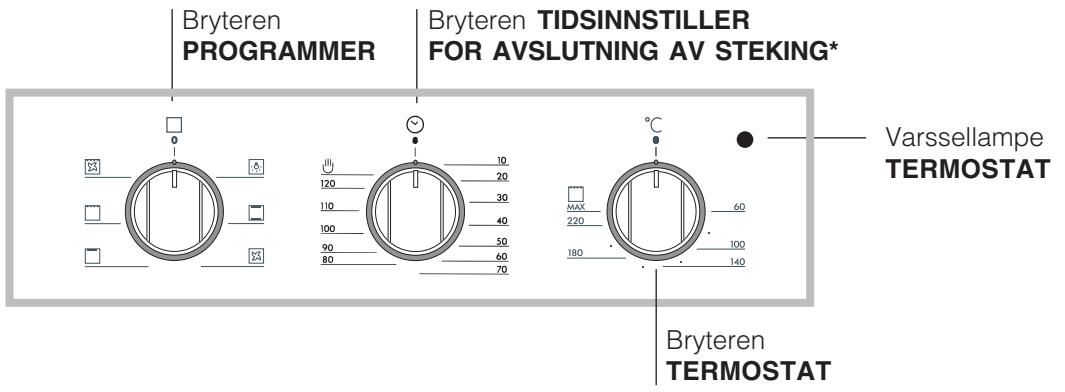

Betjeningspanel

* Kun pa enkelte modeller.

! Ved förste gangs bruk på man la ovnen varmes opp tom i minst en time med termostaten på maksimum, og doren lukket. Deretter slår man av ovnen, apner ovnsdaren, og lufter godt. Lukten man kjennerkommen av fordamping avprodukter som er blitt brukt til Å beskytte ovnen.

! På apparatene som er utstyrt med elektronisk programvelger, trykk på tasten (på skjermen vil man kunne se symbolet) För man velger ønsket stekefunksjon.

Start av ovnen

1. Velg ønsket stekeprogram ved Å vri på PROGRAMbryteren.
   2.Velg ønsket temperatur ved Å vri på TERMOSTATbryteren. En liste over steketid og anbefalte steketemperatur kan finnes i Steketabellen (under avsnittet Programmer).
2. Når varsellampen for TERMOSTAT er på, betyr dette at oppvarmingen til ønsket tempratur er i gang.
3. Under steking er det alltid mulig Å:
4. endre programmet ved Å vri på TERMOSTATbryteren;
5. endre temperaturen ved Å vri på TERMOSTAT - bryteren;
6. avbryte steking Å vri PROGRAM-velgeren i posisjon "0".
   ! Sett aldri noe i bunnen av ovnen fordi dette kan fore til at amaljen blir ødelagt.
   ! Sett alltid stekeformene på den medfølgende risten.

Kjoleventilasjon

For a oppn en reduksjon av tempurreten pa utsiden, er enklete modeller utstyrt med en kjolevifte. Denne viften vil sende ut en luftstrm mellom betjeningpanelet og ovsdoren.

! Nár steketiden er avsluttet vil viften forsette Å gå helt til ovenen er tilstrekkelig avkjølt.

Ovnslys

Dette slås på ved Å velge 📦 på PROGRAM-bryteren. Lyset vil forsette Å vår pāslätt mens man velger et stekeprogram.

Bruk av tidsinnstillings-bryter for avslutning av steking*

1. Först og fremst på man sette i gang alarmklokken ved ä vri på bryteren TIDSINNSTILLING FOR AVSLUTNING AV STEKING en hel runde med urretningen.
2. Ved Å vri tilbake mot urretningen (mot venstre) kan man stille inn ønsket steketid ved Å la angitt antall minutter på TIDSINNSTILLING FOR AVSLUTNING AV STEKING falle sammen med det som blir angitt på betjeningspanelet.
3. Når tiden er oppbrukt gir den fra seg et lydsignal og ovnen slår seg av.
4. Når ovenen er slätt av vil tidsinnstillingen for avslutning av steking kinne brukes som en vanlig tidsinnstiller.

!For a brake ovenen manuelt, og dermed utelukke tidsinnstillingen for avslutning av steking, m am skru bryteren TIDSINNSTILLING FOR AVSLUTNING AV STEKING til symbol.

NO

Programmer for steking

! For alle programmene kan man stille in temperaturer mellom 60^ og MAX. bortsett fra:

• GRILL (det anbefales à stille inn kun på MAX temperatur),
• GRATINERING (det anbefales Ågressive utover en temperatur på 200^ ).

Programmet TRADISJONELL OVN

De to varmeelementene over og under vil aktiveres. Med en tradisjonell oven er det best Å kun bruke en rille i ovnen av gangen: Dersom man steker på flere nivaer vil man oppnå en dãrlig temperaturforderding.

Øvre varmeelement vil slå seg på. Denne funksjonen kanBrukes til ekstrasteking.

Programmet GRILL

Øvre varmeelement vil slå seg på. Den høye og direkte varmen fra grillen gjør det mulig Å overflatasteke maten raskt,=noe som hinderer tap av væske fra maten slick at den blir mykere og mørere inni. Grillsteking er særlig anbefalt for matretter som har behov for høy overflatetemperatur. Dette gjelder kalv og oksekjøtt, entrecôte, indrefilet, hamburgerere osv. Enkelte eksempel på bruk finner man i avsnittet "Praktiske råd før steking". Gjennomfør stekingen med ovsndaren lukket—hele tiden.

Programmet GRATINERING

Det øvre varmeelementet vil aktiveres, og viften vil starte opp. Den ensidige varmeestrålingen blir kombinert med tvungen sirkulasjonen av varmluft innate i ovenen. Dette hinder at maten brennes i overflaten og øker kraften til varmegjennomtrengingen. Gjennomfør stekingen med ovsndøren lukket—hele tiden.

Praktiske steketips

! Ved steking i vifteovn brør man ikke bruke rille 1 og 5 som blir direkte utsatt for varmluften og dermed føre til at delikat mat blir brent.

! Ved stekeprogrammene GRILL og GRATINERING plasseres ovnsskuffen i pisisjon 1 for Å samle opp stekekraft og/eller fett (avhengig avproduktet som stekes).

FLERNIVÄSTEKING

• Bruk rille nummer 2 og 4, med maten som krever mest varme på rille 2 nedenfra.
• Plasser stekeskuffen nede og risten lengre opp.

GRILL

• Førinn risten i posisjon 3 eller 4, og plasser maten mitt på risten.
• Det anbefales Å stille inn til maksimalt kraftniva. Bli参加会议 bekymret selv om øvre varmeelement ikke er pålätt hele tiden. Funksjonen av dette er termostatkontrollert.

PIZZA

• For øppnø optimal steking av pizza bør man brukeprogrammet FLERNIVÅSTEKING.
• Bruk en stekeform ilett aluminium, og plasser\ denne på risten.\ Med stekeskuff vil steketiden øke og det blir\ vanskelig Å fã til en sprø pizzabunn.
• Dersom man steker pizza med mye fyll, anbefales det Å legge på ost ved halvstekt pizza.

Steketabel

Programmer	Matvarer	Vekt (Kg)	Plassering på rille	Forhåndsoppvarming (minutter)	Anbefalt temperatur	Steketid (minutter)
Tradisjonell oven	And	1	3	15	200	65-75
	Stek av kalv eller okse	1	3	15	200	70-75
	Svinestek	1	3	15	200	70-80
	Småkaker (mørdeig)	-	3	15	180	15-20
	Fruktterter	1	3	15	180	30-35
Flernivåsteking	Pizza (på 2 nivær)	1	2 og 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lam	1	2	10	180	40-45
	Stekt kylling med poteter	1+1	2 og 4	15	200	60-70
	Makrell	1	2	10	180	30-35
	Formkake	1	2	10	170	40-50
	Vannbakkels (på 2 nivær)	0.5	2 og 4	10	190	20-25
	Småkaker (på 2 nivær)	0.5	2 og 4	10	180	10-15
	Sukkerbrød (på 1 nivå)	0.5	2	10	170	15-20
	Sukkerbrød (på 2 nivær)	1	2 og 4	10	170	20-25
	Paier og butterdeigsterter	1.5	3	15	200	25-30
Ovn "over"	Ettersteking	-	3/4	15	220	-
Grill	Flyndre og blekksprut	1	4	5	Maks.	8-10
	Grillspidd med calamariblekksprut og kreps	1	4	5	Maks.	6-8
	Torskefilet	1	4	5	Maks.	10
	Grillede grønnsaker	1	3/4	5	Maks.	10-15
	Kalvekotelett	1	4	5	Maks.	15-20
	Småkotelletter	1	4	5	Maks.	15-20
	Hamburger	1	4	5	Maks.	7-10
	Makrell	1	4	5	Maks.	15-20
	Ristet brød /Toast	nr. 4	4	5	Maks.	2-3
Gratinering	Grillet kyling	1.5	2	5	200	55-60
	Blekksprut	1.5	2	5	200	30-35

NO

NO

Etter at apparatet er tilkoplet til strømuttaket, eller etter et strømbrudd, vil klokken på displayet automatisk tilbakestilles til 0.00 og begynne Å blinke.

Trykk pa knappene og samtidig, slipp dem og still inn noyaktig tid (inner 4 sekunder) ved bruk av knappene og.

Knappen 0ker timene.

Knappen reduserer timene.

1. Gjenta alle trinnene ovenfor.
2. Trykk på knappen, slipp og bruk deretter og for öoppatere tiden.

Manuell bruk av ovnen

Nár tiden er innstilt, bytter programmereren automatisk til manuell modus.

Merk: Trykk på knappen for a gjenopprette manuell modus uttered haver "Automatiske" cokeaktiv.

Regulere lydstyrken på en alarm

Etter valg og bekreftelse av klokkeinnstillingene bruker du knappen til Å justere volumet på alarmen.

Forsinket koketid i en spesifisertperiode

Den totale koketiden, damit tiden kokingen skal avsluttes\ må stilles inn. Hvis vi antar at displayet viser 10:00:

1. Vri ovskontrollen til onsket innstilling og temperatur (for eksempel: statistik ovsmodus ved 200^ )
2. Trykk på knappen slipp og still inn onsket cokevarighet (inner fire sekunder) ved bruk av knappene og Anta at cokevarigheten stilles på 30 minutes, da vil displayet vise fologende:

$$ \begin{array}{c c c} \circ & 0 \cdot 3 & 0 \ \hline \end{array} $$

När innstillingsprossessen er fullstendig, vil aktuell tid vises igjen etter 4 sekunder, sammen med symbolet og teksten "auto"

1. Trykk på knappen slipp og bruk knappene og for a stille inn onsket slutt på koketid. La oss ante at dette er 1:00 pm.

$$ \therefore 1 3 \cdot 0 0 $$

1. När innstillingsprossessen er fullstendig, vil aktuell tid vises etter ca. 4 sekunder:

$$ \begin{array}{c} \circ \quad 1 0 \cdot 0 0 \end{array} $$

Når "auto" er på, indikerer dette at lengden på koketiden og tidspunktet kokingen er ferdig har blitt programmert i automatisk modus. På dette tidspunktet vil ovenen slås på automatisk kl. 12:30 og slås av etter 30 minutter. Når ovenen slås på, vil symbolet vises i lopet av—hele kokeperioden. Koketiden kan vises nár som helst ved Å trykke på knappen og tiden den er ferdig kan vises ved Å trykke på knappen

Nár kokingen er fullført, vil timeren ringe - slá den av ved Å trykke på hvilken som helst knapp unntatt. og + .

Umadelbar start for en spesifisert periodo

Ved Å programme bare varigheten (punkt 1 og 2 av avsnittet "Forsinket koketid for spesifisert periodo"), vil kokingen begynne umiddelbart.

Trykk pa knappen ,slipp og bruk knappen til a tilbakestille tiden til

$$ \begin{array}{c} \square \cdot \square \end{array} $$

og trykk deretter på den manuelle kokemodusknappen.

Timerfunksjon

Timerfunksjonen gjør at du kan oppgi en spesiell tidsmengde og begynner nedtellingen. Denne funksjonen slår ikke ovennen på eller av, den bare avgir lydærildenafil er utlopt.

Hvis knappen trykkes ned og slippes, vises følgende:

$$ \begin{array}{c} \square \cdot \square \end{array} $$

Bruk knappene + og + for a stille inn onsket tid.

Etter at tiden er utlopt vil det hores et lydsignal som kan slas av ved a trykke pa hvilken som helst tast (unntatt knappene + og + ) På dette tidspunktet vil øgsa symbolet + slukke.

! Apparatet er blitt utformet og utviklet i overensstemmelse med internasjonale sikkerhetsnormer. Disse advarslene blir gitt av sikkerhetshensyn og mA leses nøye.

Generell sikkerhet

• Apparatet er framstilt for privat bruk i hjemmet.
• Apparatet må ikke installeres ute, selv_iekke på avskjermede steder fordi det kan bli svært farlig dersom apparatet blir utsatt for regn eller uvær.
• For Å flytte apparatet må man anvende händtakene paskiden av ovnen.
• Man pågressive apparatet nám er barbeint, eller med våte eller faktige hender eller føtter.
• Apparatet mA kun brukes til steking og koking av mat, det mA kun brukes av voksne, og da i overensstemmelse med instruksjonene i/DDne handboken.
  Under bruk av apparatet vil varmeelementene, somt enkelte deler av ovsdoren blvsvert varme. Man ma viser stor arvakenhet sa man holder barn pa avstand.
• Unngå at ledningen til andre husholdningsapparaterkommen i kontakt med de varme delene i ovenen.
• Unngå à dekke til Åpningene for ventilasjon eller varmeavsetning.
• Ta tak i帽子taket til ovenn mitt på: Sidene av帽子taket kan[vare varme.
• Bruk alltid ovnsvotter eller grytekluter til Å trekke ut og före inn former.
• Ikke dekk til bunnen av ovnen med aluminiumsfolie.
• Unngå Å plassere brennbart materiai i ovenen. Dersom apparatet blir slätt på ved en feil kan det före til brann.
• Kontroller alltid at bryterne stared i posisjonen XXX “●”/“O” narr apparatet ikke er iBruk.
• Unngå Å trekke ut kontakten ved Å dra i ledningen, ta i stedet tak i stopslet.

• Man man/DDre rengjoring ell er vedlikehold for man har trukket ut strmledningen.

• I tilfelle feilfunksjoner på man uansett unngå tilgang til deindre mekanismene i apparatet for Å forsøke Å reparere på egen.Hand. Kontakt tekisk assistanse (se Assistanse).

• Stott aldri tunge objekter på den öpne ovnsdøren.
• Apparatet skal ikke brukes av personer (inkludert barn) med reduserte fysisiske, sensoriske eller mentale evner, av uerfarne personer eller av noen som ikke er kjent medprodukter. Disse personene skal som minstekrav ha oppsyn av noen som tar ansvar for deres sikkerhet uller motta instrukser på forhånd i forbindelse med driften av apparatet.
  Unnga at barn leker med ovenen.

Avsetting

• Avsetting av emballasjematerialet: Man má ffolge lokale normer slick at emballasjemateriellet resirkuleres.
• Det Europeisk direktiv 2002/96/EC Waste Electrical and Electronic Equipment (WEEE - Norsk hvitevare rerut) i Norge, angående oppbevaring av elektrisk og elektronisk utstyr krever at gamle elektriske husholdningsapparater Å utstyr ikke skal kastes blant vanlig soppel, men mA kildesorteres. Gamle og defekte husholdningsapparater som skal kastes, mA samles på ett sted til gjenvinning av de forskjellige materialene produktene er sattammen av. Dette er forå spare miljøet og naturen. Soppeldunk med kryss over symbolet minner om pâbudet og viktigheten av Å levere inn alle hvitevare Produktene til gjenvinning.

Forbrukeren违法犯罪 Forbrukeren må frakte selv Deres gamle og defekte hvitevarer til disse oppbevaringsstedene. Steder som tar i mot er öffentlig soppelplasser/ gjenvinningsplasser eller butikker som selger tilsvarende nyeprodukter.

Energisparing og respekt for miljøet

• Dersom man bruker ovnen i perioden fra sen ettermiddag til tidlig morgen, hjelper man til Å redusere maksstrømforbruket til strømforsyningsselskapene. Mulighetene til planlegging av programmene, spesielt "forsinket oppstart" (se Programmer), gjør det mulig Å organisere seg for Å oppnå dette.
• Det anbefales at stekeprogrammene BARBECUE (GRILL) og GRATINERING utfores med lukket dør. Dette både forå oppnå best mulig resultater, og forå spare en del energia (ca 10%).i
• Hold pakningene rene og i stand sik at de omslutter doren godt, og ikke forer til varnetap.

Hvordan vedlikeholde og ta vare på skapet

NO

Kople fra strømtilførsselen

Før ethvert inngrep må apparatet kopies fra strømnettet.

Rengjøring av apparatet

• De ytre veggene som er emaljerte eller av stål kan gjores rene med en klut vridd opp i lunket vann og nøytral sape. Dersom flekkene er vanskelig Å fjerne på man bruke spesialprodukter. De anbefales at man skyller godt over, og tørker perpetre rengjøring. Unngå bruk av skurepulver eller etsende midler.
• Inne i ovnene bør det helst gjore rent hver gang den har vært brukt, mens den fremdeles er lanken. Bruk varmt vann og rengjöringsmiddel, skyll, og tørk med en myk klut. Unngå bruk av etsende midler.
• Utstyret kan vaskes som normal oppvask, ogsa i oppvaskmaskin, bortsett fra glideskinnene.
• Du må aldri bruke damp- eller høytrykksrensere til Å rengjøre platetoppen.

Rengjøring av doren

Rengjore drerens glassluke med svamper ogprodukter som ikke lager riper, og tørke med en myk klut. Ikke bruk harde materialer som lager riper eller metalliske skraper som kan ripe overflaten og forårsake at glasset knuser. For en mer inngående rengjöring er det mulig Å demontere ovnsdøren.

1. Åpne da døren fullstendig (se figur);

1. Ieft den og vri pa hendlene pa de to hengslene (se figur);

1. Ta tak i doren i ytterkantene, lukk den langsomt men ikke fullstendig. Trekk ut doren ved Å trekke den mot seg og av hengslene (vedi figura). Monter doren tilbake på plass ved Å følge samme framgangsmætei motsatt rekkefolge.

Kontroller gummipakningene

Kontroller med jevne mellomrom standen til pakningen rundt ovensdoren. Dersom det skulle vare ekader må man henvende seg til naermeste servicesenter (se Assistance). Det anbefales at man/DDke bruker ovnentil den er blitt reparart.

Skifting av lyspaere

For a bytte lyspaeren innate i ovnen.

1. Skru løs glassdekslet på lampen innate i ovenn.
2. Ta ut lyspaeren, og bytt den med en lyspaere av samme type. styrke 25 W, kontakt E 14.
3. Monter tilbake dekslet (se figura).

Teknisk assistanse

Angi

• meldingen som blir vist på skjermen
• Modellen på på apparatet (Mod.)
• serienummeret (S/N).

Denne informasjonen finner man på merkeskiltet som er plassert på delve apparatet og/eller på emballasjen.

Espanol, 1

Portuges, 11

Français, 21

Dansk, 31

Norsk, 41

Svenska, 51

English, 61

FB 52 C.1 /HA

FB 52 C.1 IX TD /HA

FB 52 C.2 /HA

FB 52 C.2 IX /HA

FB 52 C.2 IX TD /HA

FB 52 AC.1 /HA

FB 56 C.2 /HA

FB 56 C.2 IX /HA

FB 56 C.2 IX TD /HA

Rengöring av utrustningen

Rengöring av luckan

Byte av lampan

Service

Hotpoint

ARISTON

Korrigering av radering av data

Rengöring av utrustningen
