Produkttype	Øyhette
Merke	Bosch
Modell	DID09T950
Bruk	Utsug til utsiden
Minste avstand til elektriske kokefelt	550 mm (anbefalt 700 mm)
Minste avstand til gasskokefelt	650 mm
Diameter på avtrekksrør	150 mm (innvendig)
Lengde på strømledning	1,3 m
Strømforsyning	Stikkontakt med jordforbindelse (230 V / 50 Hz)
Kontrolltype	Berøringsknapper + fjernkontroll
Hastigheter	3 hastigheter + intensivmodus (automatisk tilbake til hastighet 2 etter 10 min)
Intervallfunksjon	Automatisk motoraktivering i 10 minutter hver time
Etterløp	10 minutter etter at kokingen er stoppet
Belysning	Halogenpærer (kan brukes uavhengig av vifte)
Filtertype	Metallfettfiltre (kan vaskes i oppvaskmaskin)
Filtermetningsindikator	Blinkende display og lydsignal
Rengjøringsfrekvens for filtre	1 gang per måned (normal bruk 1-2 timer per dag)
Rengjøring av overflater	Myk klut, såpevann eller ikke-aggressivt glassrengjøringsmiddel (ikke skuremiddel)
Vekt	Ca. 25 kg (estimert)
Garanti	I henhold til vilkårene i den vedlagte servicehåndboken

Ofte stilte spørsmål - DID09T950 BOSCH

Hva er minimum installasjonshøyde over en elektrisk komfyr?

Minstehøyden er 550 mm mellom hetens nedre kant og de elektriske kokefeltene. Bosch anbefaler 700 mm for bedre ytelse.

Hvordan rengjøre metallfettfiltrene?

Metallfiltrene vaskes i oppvaskmaskin (1 gang per måned). For håndvask, bløtlegg i varmt vann med mildt vaskemiddel, børst, skyll og la renne av. Ikke bruk sure eller basiske produkter.

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Sjekk først batteriet i fjernkontrollen. Hvis det er tomt, bytt det ut med et identisk batteri. For å omprogrammere fjernkontrollen, hold '+' knappen inne mens du kobler til hetten til du hører et langt pip.

Hvordan aktivere intervallfunksjonen?

Trykk samtidig på knappene O og + (eller på den dedikerte fjernkontrollknappen). Tallet 1 vises. Bruk '+' for å velge hastighet (1, 2 eller 3) og bekreft ved å trykke på O og + igjen. Motoren vil automatisk aktiveres i 10 minutter hver time.

Hva er anbefalt diameter på avtrekksrøret?

Anbefalt innvendig diameter er 150 mm. Rørene bør være korte, glatte og med et minimum av bend for optimal ytelse.

Hvorfor blinker metningsindikatoren?

Det blinkende displayet ≡ indikerer at fettfiltrene er mettet og må rengjøres umiddelbart. Etter rengjøring, trykk to ganger på O-knappen for å fjerne visningen.

Kan jeg bruke hetten uten fettfilter?

Nei, bruk uten fettfilter er forbudt. Fett kan ta fyr og skade apparatet. Sett alltid inn filtre før du starter hetten.

Hvordan skifter jeg en halogenpære?

Slå av hetten (trekk ut støpselet eller slå av sikringen). Vent til pærene er avkjølt. Følg figurene i serie L for å få tilgang til pærene og bytt dem ut med identiske pærer.

Hva gjør jeg hvis berøringsknappene ikke reagerer?

Koble hetten fra strømmen i omtrent ett minutt, og koble den deretter inn igjen. Dette tilbakestiller systemet. Hvis problemet vedvarer, kontakt kundeservice.

Hvor finner jeg E-Nr- og FD-nummeret for kundeservice?

Disse numrene finner du på typeskiltet inne i apparatet, etter å ha fjernet filterrammen. Noter dem før du kontakter kundeservice.

BRUKSANVISNING DID09T950 BOSCH

Rengöring av metallfettfilter:

du begynner å lese anbefales det å åpne illustrasjonssidene.

Viktige merknader

⚠️ Kasserte apparater er avfall uten verdi. Ved økologisk kassering kan det utvinnes verdifulle materialer.

Gjør apparatet ubrukelig før det skal skrapes.

⚠ Emballasjen har beskyttet apparatet frem til mottak hos dere. Alle materialer brukt i produksjonen av dette produktet er miljøvennlige og resirkulerbare. Vi ber om deres samarbeide ved at dere kvitter dere med emballasjen på en økologisk korrekt måte.

Søk informasjon hos forhandler eller den kommuneadministrasjonen angående aktuelle kasseringsmuligheter.

⚠️ Ventilatorviften kan bli brukt til å blåse ut luften.

Alltid monter ventilatorviften sentrert over stekeplaten.

⚠️ Minimum distanse mellom elektrisk ovn og viftehetten: 550 mm. (se figur). Anbefales: 700mm.

Over en ovn for fast brensel, hvor det kan eksistere en fare for selvantennelse (f.eks. ved gnist), er monteringen av ventilatorviften anbefalt kun hvis ovnen er dekket av en udemonterbar lukket hette og samtidig er i henhold til nasjonal lovgivning.

Denne begrensningen eksisterer ikke for gasskjøkken og gassdrevne stekeplater.

⚠ Jo større avstanden mellom ventilatorviften og ovnen er, jo større er muligheten for at den nedre delen av ventilatorviften utvikler dråper av kondens grunnet vanndamp som siver opp.

Ytterligere merknader for gassapparater:

Ved montering av gassovner må gjeldende nasjonale lover etterfølges (for eksempel i Tyskland: Tekniske retningslinjer for installasjon av gassenheter TRGI).

Det er viktig å observere normene for montering og instruksjonene for montering av gassapparater nøye.

Det anbefales at ventilatorviften monteres med kun den ene siden nærme et høyt skap eller en vegg. Minimum avstand 50mm.

⚠ Minimum avstand for gassovner fra øvre del av stekeplaten og nedre kant av ventilatorhetten: 650mm. (se figurer).

Anbefales: 700mm.

⚠️ Dette apparatet er merket i henhold til europeisk direktiv 2002/96/CE for elektriske og elektroniske apparater (waste electrical and electronic equipment, WEEE).

Dette direktivet definerer reglene for innsamling og resirkulering av kasserte apparater i hele EU-sonen.

☐ Kort, mykt luftavtrekksrør.
Så få bøyer som mulig i røret.
□ Mulig stor rørdiameter og stor bøy/vinkel.

Hvis lange, grove avtrekksrør med mange bøyer eller liten diameter tas i bruk, vil ikke avtrekket være optimalt og det vil lettere forekomme ulyder.

□ Ved bruk av runde rør anbefaler vi en innvendig diameter på 150 mm.
☐ Firkantede kanaler må ha et innvendig tverrsnitt tilsvarende det til de runde rørene.

Disse må derfor ikke ha skarpe bøyer.

∅ 150 mm ca. 177 cm²

☐ Hvis piper har annen diameter: sett inn tetningslist.
☐ For luftavtrekksmodus må det påses at det tilføre nok luft.

Kople til et ∅ 150mm avtrekksrør:

☐ kople avtrekksrøret direkte inn i avtrekket på hetten.

Rør med mindre enn 150 mm diameter kan ikke brukes.

Forberedelse av taket:

☐ Taket må være flatt og horisontalt.
Se til at det er godt feste i forsterkningene.
□ Festene som følger med passer for betong og naturstein.
Hvis taket er av et annet materiale er det nødvendig å bruke tilpassede festeanordninger.

Advarsel: Avtrekkshetten er utstyrt med standard festemateriale. Den som utlører monteringen

Må forsikre seg om at festeanordningene er tilpasset de aktuelle veggene og/eller takene. Produsenten fraskriver seg ethvert ansvar for skader som følge av mangelfull montering eller bruk av festeanordninger som ikke er tilpasset.

For vekt, referer til figuren serie M. Med

Elektrisk tilkopling

Ventilatorviften må kun koples til en jordet stikkontakt som er installert i henhold til reguleringer fastsatt av myndighetene.

Apparatet må monteres på en slik måte at støpselet ikke er dekket til.

Elektriske data:

Finnes på informasjonsplaten inne i apparatet etter at filtrene er fjernet.

⚠ Ved reparasjon må alltid strømmen koples fra ventilatorviften.

Tilkoplingskabelens lengde: 1,30 m.

En separatorenhet må tilkoples anlegget. En passende separatorenhet er en bryter som har en kontaktavstand på mer enn 3mm og som avbryter alle poler. Slike enheter inneholder automatsikringer og relé.

⚠ Hvis tilkoplingskabelen for dette apparatet blir skadet må den byttes ut for å unngå farer. Dette må gjøres av produsent, kvalifisert servicepersonell eller annen spesialist.

Denne ventilatorhetten er produsert i henhold til CEE-reguleringer mot RF-forstyrrelser.

Montering

Avtrekksviften er tilpasset takmontering på kjøkken eller et tak med egnede festeegenskaper.

Før første gangs bruk

Første gangs bruk:

☐ Denne instruksjonsboken er utformet for flere versjoner av apparatet.
Det er mulig at noen punkter i denne håndboken ikke gjelder deres apparat.
☐ Denne ventilatorviften er i overensstemmelse med aktuelle sikkerhetsnormer.

Reparasjoner må kun utføres av spesialisert personell.

Reparasjoner som ikke følger de nyeste standardene kan føre til farlige situasjoner for brukeren.

⚠️ Ikke flamber matretter under ventilatorviften. Antifettfilteret kan antennes hvis det nås av flammene.

⚠️ Platene må alltid være dekket til med kjeler.

⚠ Det er kun delvis tillatt (se kapittelet "Instruksjoner for montering") å bruke ventilatorviften på ovner for brennbare materialer (karbon, treverk eller lignende).

⚠ Tilkobling og første oppstart må kun utføres av en tekniker.

⚠ Bruk kjøkkenviften kun med lampene montert.

⚠️ Bruk aldri kjøkkenviften uten fettfilter.

Overopphetede oljer og fett er lettantennelige. Lag derfor mat med fett eller olje, f. eks pommes frittes, kun under oppsyn.
⚠️ Rengjør kjøkkenviften før første gangs bruk.
Ikke legg gjenstander på kjøkkenviften.
Hvis tilkoplingskabelen for dette apparatet blir skadet må den byttes ut for å unngå farer. Dette må gjøres av produsent, kvalifisert servicepersonell eller annen spesialist.
⚠️ Ikke la barn leke med apparatet.

Voksne og barn må aldri bruke apparatet uten oppsyn hvis:

• De ikke er i stand til det mentalt eller fysisk.
• De mangler kunnskap eller erfaring i sikker bruk av slike apparat.

Stekeplate/Gasskomfyr

⚠️ Ikke bruk alle gasstoppene på maks samtidig over lengre tid (maks. 15 minutter). Dette kan føre til brannskade hvis man berører overflaten, samt skade på viften og hetten. Ved bruk av kjøkkenvifte over en gassdrevet ovn med tre eller flere gasstopper i bruk samtidig, må kjøkkenviften stå på maks avtrekk.

Husk at en stor gasstopp som er kraftigere enn 5 Kw (Wok) har høyere potens enn to vanlige gasstopper.

Bruk aldri gassen uten at det står kasseroller eller lignende over gasstoppen. Reguler flammen slik at den ikke skader bunnen av kasserollene som er i bruk.

☐ Les bruksinstruksjonene nøye før du bruker det nye apparatet. Disse inneholder viktig informasjon for deres sikkerhet, og for bruken og vedlikeholdet av apparatet.

☐ Oppbevar instruksjonsboken for bruk og vedlikehold på et sikkert sted for en eventuell fremtidig bruker.

Funksjonsmodus

Modus for avtrekksluft fig. serie M.

☐ Ventilatoren i kjøkkenviften suger opp stekedamp og sender den ut gjennom antifettfilteret.
☐ Antifettfilteret holder på fettkomponentene i stekedampen.
☐ Kjøkkenet holdes helt fritt for fett og vond lukt.

Avtrekksluften blåses oppover gjennom en ventilasjonssjakt, eventuelt direkte ut i friluft gjennom en åpning i veggen.

Det er forbudt å styre avtrekksluften mot et ildsted eller et sted for avtrekksgasser, ei heller inn i sjakter som brukes for å ventilere rom der det er montert ovner eller peiser.

Avtrekksluften må blåses ut i henhold til reguleringer fastsatt av myndighetene (for eksempel nasjonale bygningsreguleringer).

I tilfelle utblåsing av avtrekksluft i ildsteder eller steder for avtrekksgasser, er det nødvendig å fremskaffe en autorisasjon fra kompetente myndigheter.

Når kjøkkenviften drives i modus for avtrekksluft samtidig som et annet apparat bruker samme pipe (slik som oppvarmingsenheter drevet med gass-, olje- eller kull, vannkokere, undervarme på bad osv.) må man passe på at det er nok tilførsel av luft, noe som er nødvendig for at avtrekket skal kunne fungere skikkelig.

Sikker drift er mulig gitt at undertrykket på monteringsstedet ikke overstiger 4 Pa (0,04 mbar).

Dette oppnås hvis forbrenningsluften kan stromme ikke-låsbare åpninger, for eksempel dører, vinduer, inntak/avtrekk eller andre tekniske løsninger som vekselblokkert avtrekk.

Hvis luftinntaket er utilstrekkelig er det risiko for forgiftning fra forbrenningsgasser.

En boks for inntak/avtrekk er ikke en garanti i seg selv for at grenseverdien ikke vil overstiges.

Merk: Man må alltid tenke på generelle luftbalansen i bopelen. Denne regelen gjelder ikke for steke- og kokeapparater, for eksempel kokeplate og gasskjøkken.

Hvis avtrekksluften skal føres rett ut i friluft, må man sette opp en uttrekkbar veggkasse.

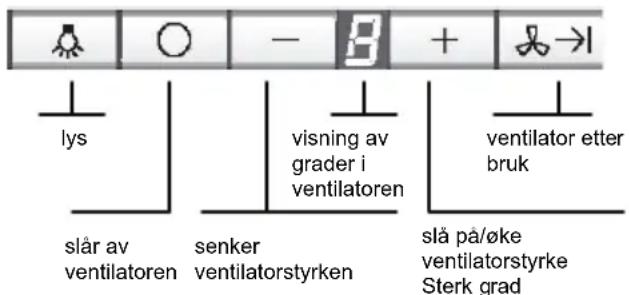

Bruk av kjøkkenviften:

⚠ For å bruke knappefunksjonene er det nok å trykke meget løst (liten kraft i et kort øyeblikk). Overdreven kraft eller nedtrykkstid aktiverer ikke knappefunksjonene.
⚠ For å suge opp stekedampen på en effektiv måte.
☐ Sett på kjøkkenviften ved oppstart av kokeplaten.
☐ Slå av kjøkkenviften kun noen minutter etter at kokeplaten er slått av.

Akustisk signal

☐ Når man trykker på en knapp vil et akustisk signal bekrefte handlingen.

Slå på ventilatoren

☐ Trykk på+knappen.

Still inn ønsket avtrekksgrad.

☐ Trykk på +knappen. En grads økning.
☐ Trykk på -knappen. En grads reduksjon.

Slå av ventilatoren

☐ Trykk på Oknappen. Rett etter at indikasjonen går bort. Eller
☐ Trykk på – knappen til ventilatoren slår seg av. Rett etter vil indikasjonen forsvinne.

Sterk grad:

☐ Trykk på +knappen mange ganger helt til indikasjonen P vises.
Hvis sterk grad ikke deaktiveres manuelt, vil ventilatoren redusere graden automatisk etter 10 minutter 2.

Ventilator etter bruk

Ventilatoren kjører 10 minutter på grad 1, i denne perioden lyser et punkt i displayet. Så slår ventilato seg automatisk av.

Belysning

☐ Belysningen kan alltid brukes, også när ventilatoren er avslått.

Fjernkontroll

Programmeringen av fjernkontrollen utføres ved fabrikken. Følg denne prosedyren hvis fjernkontrollen ikke styrer motoren og lysene fra en posisjon i nærheten av viften.

Programmering av fjernkontroll

Trykk og hold tasten "+" på fjernkontrollen nede og slå så på viften. Et langt akustisk signal vil bekrefte handlingen. Hvis man ikke hører det akustiske signalet innen 30 sekunder etter prosedyren.

Funksjoner for fjernkontroll

Tastene +, -, ⚙ og lys har samme funksjon som de på fjernkontrollen.

Tast - samme funksjon for tasten etter bruk.

Intervallfunksjon

En særegenhet ved dette apparatet er intervallfunksjonen som aktiverer ventilasjonen automatisk 10 minutter hver time med hastigheten som blinker på displayet.

Denne funksjonen kan aktiveres på selve viften eller med fjernkontroll.

Intervallaktivering med viftekontroll:

☐ Trykk samtidig på tastene O og + og slipp opp tastene: Displayet vil vise 1;
☐ Ved å trykk på +tasten vil displayet vise følgende sekvens for hastigheten til ventilator 2→3→1→2 ...;
☐ Trykk samtidig på tasteneO og + for å bekrefte hastigheten til ventilatoren i intervallmodus.

Intervallaktivering med fjernkontroll:

☐ Trykk på tasten 📋: Den lysende indikatoren vil vise hastigheten 1;
□ Ved å trykke på +tasten vil den lysende indikatoren vise sekvens for hastigheten til ventilator 2→3→1→2 ...;
☐ Trykk på tasten 📋 for å bekrefte hastigheten til ventilatoren i intervallmodus

I programmeringsfasen, hvis intervallfunksjonen ikke bekreftes innen noen sekunder, går man ut av programmeringsmodus for intervall.

Ved å holde en hvilken som helst knapp, bortsett fra lys, vil intervallfunksjon deaktiveres.

Fjernkontrollen går på batteri. Når batteriet er dødt må man;

1. Skru ut de to skruene fra bakdelen og fjern dekslet.
2. Ta ut batteriet og bytt det ut med et nytt med de samme karakteristikker.
3. Lukk dekslet og skru på igjen skruene.

Folg nasjonale lover for avfallshåndtering av tomme batterier.

Filtre og vedlikehold

Fettfilter:

For å absorbere fettkomponentene i stekekdampen bruker man metalliske fettfiltre.

Matteringen i filtret består av uantennelig materiale.

Advarsel:

Grunnet den progressive metningen med fettrester øker brennbarheten, og funksjonen til viften kan bli nedsatt.

Viktig:

Jevnlig rengjøring av de metalliske fettfiltrene hindrer risiko for antenning som er forårsaket av varmeopphoping ved fritering eller biffsteking.

Metningsindikasjon:

Når fettfiltrene er mettet vil indikasjonslyset = slå seg på og et akustisk signal vil høres.

Når viften slås av vil det akustiske signalet deaktiveres.

Ikke vent lenger med å rengjøre fettfiltrene.

Rengjøring av de metalliske fettfiltrene:

□ Ved normal bruk (1-2 timer per dag) må de metalliske fettfiltrene rengjøres en gang i måneden.
☐ Rengjøring kan utføres i oppvaskmaskin. Ved vasking kan en fargeforandring finne sted.
Ikke rengjør metalliske fettfiltre som er veldig møkkete sammen med bestikk og lignende.
□ Ved vasking for hånd må fettfiltrene legges i bløtt i mange timer i en kokende blanding. Ikke bruk etsende, syrebaserte eller

Viktig:

Montering og demontering av de metalliske fettfiltrene:

Advarsel: Lampene må være slått av og nedkjølte.

1. Følg punktene som vist i figuren i serie M.
2. Trykk håndtakene til fettfiltrene nedover, tipp til siden og fjern filtrene.
3. Rengjør fettfiltrene.
4. Sett inn nye fettfiltre.

5. Fjerne indikasjonenn = .

☐ Trykk to ganger på tasten O. Et akustisk signal høres og indikasjonen Iorsvinner.

Rengjøring og vedlikehold

Koble fra strømmen til viften ved å ta ut kontakten, eventuelt

Ikke rengjør kjøkkenviften med svamper og rengjøringsprodukter som inneholder sand, natriumkarbonat eller klor!

☐ For å rengjøre kjøkkenviften må man bruke en varm såpevannsblanding eller et delikat vindusvaskemiddel.
☐ Ikke skrap bort tørre flekker, men bruk en våt klut for å myke de opp.
□ Ved rengjøring av fettfiltrene må man også rengjøre fettlagrene på veggen. Disse kan nås gjennom rammen. Slik motvirker man brannfare og sikrer optimal produktfunksjon.
☐ Merknad: Ikke bruk alkohol (sprit) på plastikkoverflatene. Dette kan føre til mattelse i stålet. Advarsel! Ventiler kjøkkenet, og ikke bruk åpne flammer.

⚠️ Rengjør kontrolltastene kun med en såpevannsløsning og en tørr klut. Ikke bruk rengjøringsapparater for rustfritt stål på kontrolltastene.

Overflater i rustfritt stål:

☐ Bruk et delikat vaskemiddel for rustfritt stål som ikke er abrasivt.
☐ Rengjør ved å gnikke i børsteretningen.

Overflater med aluminium, maling eller plastikk:

□ Ikke bruk tørre kluter.
☐ Bruk et delikat rengjøringsmiddel for vinduer.
□ Ikke bruk etsende rengjøringsmidler, syrer eller alkaliske rengjøringsmidler.

Rett deg etter garantireglene som firnes i den vedlagte vedlikeholdshåndboken.

Bytte av pærer

1. Slå av kjøkkenviften og kutt strømmen ved å trekke ut strømledningen, eventuelt ta ut sikringen.

Halogenlamper som er påslätt er meget varme. Man kan brenne seg på disse også mange minutter etter at de er blitt slått av.
2. Følg punktene som vist i figuren i serie L for bytte av lyspærer.
3. Bytt ut pæren med en ny pære med de samme karakteristikker.
4. Slå på strømmen ved å plugge i strømkabelen eller sikringen.

Merknad: Hvis belysningen ikke fungerer må man kontroller at lyspærene er riktig satt i.

Skader

Hvis displayet viser = eller £

□ Se kapittelet om filtre og vedlikehold.

Kutt strømmen til viften i cirka ett minutt ved å trekke ut strømledningen eller slå av sikkerhetsbryteren. Plugg inn strømledningen igjen.

Hvis pærene fortsatt lyser dårlig när viften er i stand-by, vri om på strømstøpselet (nøytral).

Henvend deg til kundeservice for videre avklaringer eller ved feil. (se liste over servicepunkter).

Oppgi følgende informasjon när du ringer:

E-Nr. FD

Skriv disse dataene i vinduet over. Dataene finner du på identifikasjonsplaten bak filtergrillen, i det innvendige avlukket i kjøkkenviften.

⚠️ Kjøkkenvifteprodusenten godtar ikke reklamasjoner som kan tilskrives utformingen og monteringen av rørene.

Tärkeitä ohjeita

Ekstra advarsler ved anvendelse med gasapparater:

⚠ Dampen fra madlavningen kan mest effektivt fjernes ved:

Fjernbetjøningen får strøm fra et batteri. Når batteriet er afladet skal man:

Filtre og vedligeholdelse

Fedtfilter:

Når ventilatoren slukkes, slukker også signalet.

Rengøring og vedligeholdelse

Hvis lysene lyser svagt, når emhætten er på stand-by, skal netstikket vendes om (bytte om på fase og nul).
