BRUKSANVISNING QHIS650P HUSQVARNA

Takk for at du valgte dette Husqvarna-Electrolux-produktet. Vi har konstruert det for å gi deg perfekt ytelse i mange år, med innovativ teknologi som bidrar til å gjøre livet enklere – egenskaper som du kanskje ikke finner i ordinære produkter. Vi ber deg bruke noen minutter på å lese denne bruksanvisningen, slik at du kan få mest mulig ut av produktet.

Gå inn på nettstedet vårt for å:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.husqvarna-electrolux.se

Registrer produktet ditt for å få bedre service:

www.husqvarna-electrolux.se

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

⚠️ Advarsel/Forsiktig – Sikkerhetsinformasjon

i Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig installasjon eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.
• Hvis produktet har en barnesikring, bør du aktivere denne.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.
• Barn i alderen 3 år og under må til enhver tid holdes vekk fra produktet når det er i bruk.

1.2 Generelt om sikkerhet

- ADVARSEL: Matlaging uten tilsyn på en koketopp med fett eller olje kan være farlig og kan resultere i brann.

- FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.

- ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.

- Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på koketoppen fordi de kan bli varme.

- Ikke bruk damprengjøring til å rengjøre produktet.

- Etter bruk slår du av koketoppen med kontrollenheten. Ikke rett deg etter grytesensoren.

- Hvis glass/keramikkflaten er sprukket, skal produktet slås av og kontakten tas ut. Hvis produktet er koblet til strøm direkte gjennom en koblingsboks, skal sikringen fjernes for å koble produktet fra strømtilførselen. I begge tilfeller, tar du kontakt med det autoriserte servicesenteret.

- Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

- ADVARSEL: Bruk bare koketoppbeskyttelser som produsenten av kokeproduktet enten har utviklet selv eller angitt som egnet for bruk i produsenten av kokeproduktets bruksanvisning, eller koketoppbeskyttelser som er bygd inn i produktet. Bruk av upassende beskyttelse kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Installasjon

ADVARSEL!

• Overhold minimumsavstanden fra andre produkter og enheter.

- Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

- Fjern all emballasje.

• Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
• Beskytt produktets bunn mot damp og fuktighet.
• Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.
• Hvert produkt har kjølevifter på undersiden.
• Hvis produktet er installert over en skuff:

- Ikke lagre små papirdeler eller ark som kan trekkes inn, siden de kan skade kjøleviftene eller hemme kjølesystemet.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler produktet til stikkontaktene i nærheten

• Ikke bruk grenuttak eller skjøteledninger.

• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.

• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk egnede isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i bruk.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.

• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.

• Ikke bruk produktet som arbeids- eller oppbevaringsflate.

• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL!

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke plasser et varmt grytelokk på koketoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.

• Ikke legg aluminiumsfolie på produktet.

• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken. Løft alltid disse objektene opp når du må flytte dem på platetoppen.

• Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

2.4 Stell og rengjøring

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av ovnen og la den avkjøle seg før du rengjør den.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

2.5 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

2.6 Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

3. PRODUKTBESKRIVELSE

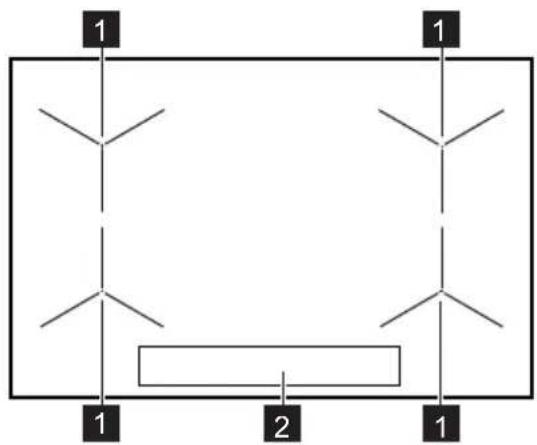

3.1 Oversikt over platetoppen

1 Induksjonskokesone
2 Betjeningspanel

3.2 Oversikt over betjeningspanelet

1 5 6 14 0 1 3 5 8 10 14 P :99: 0 1 3 5 8 10 14 P 14 14 0 1 3 5 8 10 14 P - + 0 1 3 5 8 10 14 P 14 11 8

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

Sen-sorfelt	Funksjon Beskrivelse
	PÅ / AV Slå koketoppen av og på.
	Sperre / Enhetens barne-sikring	Låse/låse opp betjeningspanelet.
	Pause Aktiverer og deaktiverer funksjonen.
	ffekttrinndisplay For å vise effekttrinnet.
	idsindikatorer for kokeso-ner	Viser hvilken sone tiden er innstilt for.
	idsurdisplay Vise tiden i minutter.
	Hob ^2 Hood Aktivere og deaktivere den manuelle modu-sen til funksjonen.
	Sen-sorfelt	Funksjon Beskrivelse
8	💡	- Velge kokesone.
9	+/-	- ∅ke eller redusere tiden.
10	P	PowerBoost Aktiverer og deaktiverer funksjonen.
11	- Betjeningslinje Stille inn en varmeinnstilling.

3.3 Effekttrinndisplayer

Display Beskrivelse
0	Kokesonen er slått av.
1 - 14	Kokesonen er i bruk.
u	Pause er aktivert.
R	Automatisk oppvarming er aktivert.
P	PowerBoost er aktivert.
E + tall	Det har oppstått en feil.
≡/ ⓣ ☐	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.
L	Sperre /Enhetens barnesikring er aktivert.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkobling er aktivert.

3.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

Forbrenningsfare som følge av restvarme. Indikatoren viser nivået av restvarme.

Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

4. DAGLIG BRUK

ADVARSEL!

Se etter i

Sikkerhetskapitlene.

4.1 Slå på og av

Berør Ⓐ1 sekund for å aktivere eller deaktivere komfyrtoppen.

4.2 Automatisk utkobling

Funksjonen deaktiverer koketoppen automatisk hvis:

• alle kokesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert koketoppen,
• du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås koketoppen av. Fjern objektet elle vask betjeningspanelet.
• koketoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før koketoppen brukes igjen, må konesonene være kalde.
• du bruker feil kokeredskap. Symbolet F tennes og kokesonen slås automatisk av etter 2 minutter.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes ☐, og koketoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som koketoppen deaktiveres etter:

Effekttrinn koketoppen deaktiveres etter
u, 1 – 3	6 timer
4 – 7 5 timer
8 – 9 4 timer
10 – 14 1,5 timer

4.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

14 0 1 3 8 10 14 P

4.4 Slik bruker du kokesonene

Sett kokekaret direkte på midten av den valgte sonen. Induksjonskokesonene tilpasser seg størrelsen på kokekarets bunn automatisk.

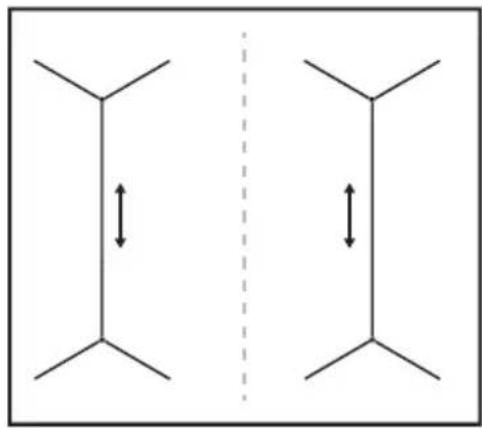

Du kan bruke store kokekar satt på to kokesoner samtidig. Kokekaret må dekke midten av hver sone,.

4.5 Automatisk oppvarming

Aktiverer denne funksjonen for å få et ønsket effekttrinn i en kortere tid. Når den er på, fungerer sonen på høyeste innstilling i starten, så fortsetter den på ønsket varme videre.

For å aktivere funksjonen må kokesonen være kald.

Aktivere funksjonen for en kokesone:

berør P (tennes). Berør straks et ønsket effekttrinn. Etter 3 sekunder tennes R.

For å deaktivere funksjonen. endre effekttrinn.

4.6 PowerBoost

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se etter i kapittelet «Tekniske data".

Aktivere funksjonen for en kokesone: berør P tennes.

For å deaktivere funksjonen. endre effekttrinn.

4.7 Tidsbryter

Tidsur med nedtelling

Du kan bruke denne funksjonen til å stille inn hvor lenge kokesonen skal være på i en enkelt økt.

Angi først varmeinnstilling for kokesonen og velg deretter funksjonen.

For å stille inn kokesonen: berør gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere funksjonen: berør på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen blinker langsommere, har nedtellingen startet.

For å vise gjenværende tid: velg kokesonen med ⚠️. Indikatoren for kokesonen begynner å blinke raskt. Displayet viser gjenværende tid.

For å endre tiden: velg kokesonen med ⏻. Berør eller . —

For å deaktivere funksjonen: velg kokesonen med og berør. — Gjenværende tid teller ned til 00. Indikatoren for kokesonen går av.

i

For å stoppe lyden: berør ⚠

CountUp Timer (Tidsur med opptelling)

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

For å stille inn kokesonen: berør gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere denne funksjonen: berør — på tidsuret. Vises. Når indikatoren for kokesonen blinker langsommere, har

opptellingen startet. Displayet veksler mellom og tiden som telles opp (minutter).

For å se hvor lenge kokesonen er aktiv: still inn kokesonen med ⏻. Indikatoren for kokesonen begynner å blinke raskt. Den viser hvor lenge sonen er i bruk.

For å deaktivere funksjonen: velg kokesonen med og berør eller. Indikatoren for kokesonen går av.

Stoppeklokke

Du kan bruke denne funksjonen som en stoppeklokke når komfyrtoppen er på og når kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser

For å aktivere funksjonen, berør ⚠ Berør + eller på tidsuret for å stille inn tiden. Når tiden er omme, høres e lydsignal og 00 blinker.

For å stoppe lyden: berør ⚠.

i

Funksjonen har ingen effekt på bruken av kokesonene.

4.8 Pause

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, läses alle andre symboler på kontrollpanelene.

Når funksjonene er aktiv, ① og kan symboler brukes. Funksjonen deaktiverer ikke tidsurfunksjonen_ og .

Berør for å aktivere funksjonen.

Lyser. Varmeinnstilling reduseres til 1. For å deaktivere denne funksjonen: berør II. Det tidligere effekttrinnet aktiveres.

4.9 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør Det tidligere effekttrinnet aktiveres.

Når du slår av koketoppen, deaktiveres også denne funksjonen.

4.10 Enhetens barnesikring

Denne funksjonen forhindrer at koketoppen blir slått på ved en feil.

For å aktivere funksjonen: aktiver koketoppen med Ⓙ. Ikke still inn effekttrinn. Berør 4 sekunder. ⚠ tennes. Deaktiver koketoppen med Ⓘ

For å deaktivere funksjonen: aktiver koketoppen med ① ikke still inn effekttrinn. Berør ② i 4 sekunder. ③ tennes. Deaktiver koketoppen med ④

For å overstyre funksjonen for kun én tilberedningstid: aktiver koketoppen med ①. Ltennes. Berør i4 sekunder. Still inn effekttrinn innen 10 sekunder. Du kan betjene koketoppen. Når du deaktiverer koketoppen med ① blir funksjonen aktivert igjen.

4.11 OffSound Control (Slå lydsignalene på og av)

Deaktiver komfyrtoppen. Berør ①3 sekunder. Displayet slås på og så av. Berør ②3 sekunder. eller tennes. Berør + på tidsuret for å velge én av følgende:

• lydene er avslått
• b0 – lydene er på
  For å bekrefte valget, vent til komfyrtoppen slår seg av automatisk.

Når funksjonen er satt til to kan du kun høre lydene när:

• Tidsur med nedtelling kommer ned
- du legger noe på betjeningspanelet.

4.12 Effektstyring

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3700 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres når det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3700 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Displayet for de reduserte sonene skifter mellom to nivåer.

For de fleste ventilatorer er fjernkontrollsystemet deaktivert som standard. Aktiver det før du bruker funksjonen. Se ventilatorhåndboken for mer informasjon.

Bruke funksjonen manuelt

For å bruke funksjonen, må du automatisk stille automatisk modus til H1 – H6. Koketoppen er stilt inn på H5 som standard. Ventilatoren reagerer hver gang du bruker koketoppen. Koketoppen gjenkjenner temperaturen på kokekaret automatisk og justerer hastigheten på viften.

Automatisk moduser

Automa-tisk lys		Koking1)	Ste-king2)
Modus H0	Av Av Av
Modus H1	På Av Av
Modus H23)	På Vifteha-stighet 1		Vifteha-stighet 1
Modus H3	På Av Vifteha-stighet 1
Modus H4	På Vifteha-stighet 1		Vifteha-stighet 1
Modus H5	På Vifteha-stighet 1		Vifteha-stighet 2
Modus H6	På Vifteha-stighet 2		Vifteha-stighet 3

1) koketoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.

2) Koketoppen oppdager kokeprosessen og aktiverer viftehastigheten i samsvar med automatisk modus.

3) Denne modusen aktiverer viften og lyset og baserer seg ikke på temperatur.

Skifte automatisk modus

1. Slå av produktet.
2. Berør ① i 3 sekunder. Displayet slås på og så av
3. Berør 3 sekunder.

4. Berør ⚠️ noen få ganger til 📄 slås på.

5. Berør på timeren for å velge en automatisk modus.

For å bruke ventilatoren direkte på ventilatorpanelet, deaktiver den automatiske modusen til funksjonen.

Når du er ferdig med matlaging og deaktiverer koketoppen, kan det hende at ventilatorviften går fremdeles går i en viss tid. Etter at den tiden er over, deaktiverer systemet viften automatisk og hindrer deg fra utilsiktet å aktiverer viften de neste 30 sekundene.

Du kan også betjene funksjonen manuelt. For å gjøre det berører du mens koketoppen er aktiv. Dette deaktiverer automatisk drift av funksjon og lar deg endre viftehastigheten manuelt. Når du trykker på øker du viftens hastighet med én. Når du når et høyt nivå og trykker igjen vil du stille viftens hastighet til 0. Dette deaktiverer viften i ventilatoren. Berør for å starte viften igjen med hastighet 1.

For å aktivere automatisk drift av funksjonen, deaktiver koketoppen og deretter aktiver koketoppen.

Aktivere lyset

Du kan stille inn koketoppen slik at den aktiverer lyset automatisk hver gang du aktiverer koketoppen. For å gjøre dette, må du automatisk stille automatisk modus til H1 – H6.

i Lyset på ventilatoren deaktiveres 2 minutter etter at koketoppen deaktiveres.

5. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar på induksjonskokesonene.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskoketopp, hvis:

• litt vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Induksjonskokesonene tilpasser seg i noen grad målene til bunnen av kokekaret automatisk.

Kokesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

Se etter i kapittelet «Tekniske data".

5.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn, og kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går. Lydene er normale, og betyr ikke at det er feil på komfyrtoppen.

5.3 Öko Timer (∅ko-tidsur)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

5.4 Eksempler på tilberedningsmåter

Korrelasjonen mellom varmeinnstillingen til en sone og dens forbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med økt strømforbruk. Dette betyr at en kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn Brukes til: Tid		(min)	Tips
-1	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.

Effekttrinn Brukes til: Tid	Tips(min)
1 – 3 Hollandaisesaus, smelt: smør,sjokolade, gelatin.	5 – 25 Bland innimellom.
1 – 3 Størkning: luftige omeletter,eggestand.	10 – 40 Tilberedes med lokk.
3 – 5 Svell ris og melkeretter, varmferdigretter.	25 – 50 Tilsett minimum to ganger såmye væske som ris, melkeretter må røres i under hele prosedyren.
5 – 7 Dampkoke grønnsaker, fisk,kjøtt.	20 – 45 Tilsett et par spiseskjeer væ-ske.
7 – 9 Dampkoking av poteter. 20 – 60 Bruk maks 1⁄4 l vann for 750 g poteter.
7 – 9 Koking av større matvare-mengder, gryteretter og sup-per.	60 – 150 Opptil 3 liter væske pluss in-gredienser.
9 – 12 Varsom steking: filet, cordonbleu av kalv, koteletter, koket-ter, pølser, lever, sausejevning,egg, pannekaker, smultringer.	etter behov Snu etter halve steketiden.
12 – 13 Steking, reven potetgrateng,hoftestykker, steker.	5 – 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pom-mes frites.
P Kok store mengder vann.PowerBoost er aktivert.

5.5 Råd og tips for Hob²Hood

Når du bruker koketoppen med funksjonen:

Andre fjernstyrte produkter kan blokkere signalet. Ikke bruk noen eksternt kontrollerte produkter på tidspunktet du bruker funksjonen på koketoppen.

6. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Generell informasjon

• Rengjør koketoppen etter hver bruk.
• Bruk kokekar med ren bunn.
• Riper eller mørke flekker på overflaten påvirker ikke koketoppens funksjon.
• Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.
• Bruk en spesialskrape til glasset.

6.2 Rengjøring av koketoppen

- Fjern umiddelbart: smeltet plast, plastfolie, sukker og mat som

Kjøkkenventilatorer med Funksjonen fungerer med Hob²Hood funksjon

Se vårt forbrukernettsted for å finne hele listen over kjøkkenventilatorer som virker med denne funksjonen.

inneholder sukker. Hvis ikke kan smusset forårsake skade på komfyrtoppen. Vær varsom slik at du unngår forbrenninger. Plasser skrapen på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

- Fjern när koketoppen er kald nok: kalk- eller vannringer, fettflekker, blank misfarging av metallet. Rengjør koketoppen med en fuktig klut og rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring.

- Fjerne skinnende metallisk misfarging: bruk en oppløsning av vann og edikk og rengjør glassflaten med en fuktig klut.

7. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis ...

Feil Mulig årsak Løsning
Du kan ikke aktivere eller be-tjene koketoppen.	Koketoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om koketoppen er riktig koblet til strømforsy-ningen. Se koblingsskjema-et.
Sikringen har gått. Kontroller at sikringen er år-saken til funksjonssvikten.Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Du stiller ikke inn effekttrinn for 10 sekunder.		Slå på koketoppen igjen og still inn varmen innen det har gått 10 sekunder.
Du berørte 2 eller flere sen-sorfelt samtidig.		Berør bare ett sensorfelt.
Pause er aktivert. Se "Daglig bruk".
Det er vann eller fettsprut på betjeningspanelet.		Tørk av betjeningspanelet.
Et lydsignalet høres, deretter slås koketoppen av. Et lydsignal høres når koke-toppen slår seg av.	Du har dekket til ett eller fle-re sensorfelt.	Fjern gjenstanden fra sen-sorfeltene.
Koketoppen skrur seg av. Du har satt noe på sensorfel-tet Ⓙ		Fjern gjenstanden fra sen-sorfeltet.
Restvarmeindikatoren vises ikke.	Stekesonen er ikke varm for-di den var bare i bruk en kort stund eller sensoren er ska-det.	Kontakt servicesenteret der-som stekesonen fortsatt er varm i lang tid.
Hob ^2 Hood fungerer ikke. Du dekket til betjeningspa-nelet.		Fjern objektet fra betje-ningspanelet.
Automatisk oppvarming star-ter ikke.	Sonen er varm. La sonen bli tilstrekkelig kald.
Det er valgt høyeste effekt-trinn.		Det høyeste effekttrinnet har samme effekt som funksjo-nen.
Effekttrinnet endres mellom to trinn.	Effektstyring er aktivert. Se "Daglig bruk".
Sensorfeltene blir varme. Kokekaret er for stort eller du har plassert det for nær betjeningspanelet.		Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lyd når du berører panelsensorfeltene.	Lydene deaktiveres. Slå lydsignaler på. Se "Dag-lig bruk".
Lyser.	Enhetens barnesikring eller Sperre er aktivert.	Se "Daglig bruk".
Lyser.	Det er ikke noen kokekar på kokesonen.	Sett kokekar på kokesonen.
Du bruker feil kokekar. Bruk egnet kokekar. Se "Råd og tips".
Diameteren på kokekarets	bunn er for liten for kokeso-nen.	Bruk kokekar med riktige mål. Se "Tekniske data".
og et nummer vises.	Det er en feil på koketoppen.	Deaktiver koketoppen og aktiver den igjen etter 30 sekunder. Hvis yser igjen, kobler du koketoppen fra strømforsyningen. Aktiver koketoppen igjen etter 30 sekunder. Hvis problemet fortsetter, må du snakke med et autorisert servicesenter.
Du kan høre en konstant pi-pelyd.	Den elektriske tilkoplingen er feil.	Koble koketoppen fra strømforsyningen. Be en kvalifisert elektriker for å kontrollere monteringen.

Se etter i Sikkerhetskapitlene.

8.1 Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ......

8.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Komfyrtoppen er utstyrt med en tilkoplingskabel.
• For å bytt den skadede strømkabelen, bruk kabeltypen: H05V2V2-F som tåler en temperatur på 90 °C eller høyere. Kontakt ditt lokale servicesenter.

8.4 Montering

Induksjon 7.35 kW Produsert i Tyskland

Serienr. 7.35 kW

HUSQVARNA

9.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt (maks effekt-trinn) [W]	PowerBoost [W]	PowerBoost maksimal varig-het [min]	Diameter på ko- kekar [mm]
Venstre foran 2300 3700 10 180 – 210
Venstre bak 1800 2800 10 145 – 180
Høyre foran 1400 2500 4 125 – 145
Høyre bak 1800 2800 10 145 – 180

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For å oppnå et optimalt kokeresultat bør kokekaret ikke være større enn diameteren som er angitt i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon QHIS650P
Koketopp-type Koketopp for inn-		bygging
Antall kokesoner 4
Varmeteknologi Induksjon
Diameter på runde kokesoner (∅)	Venstre foran	21,0 cm
	Venstre bak	18,0 cm
	Høyre foran	14,5 cm
	Høyre bak	18,0 cm
Energiforbruk per kokesone (EC electric cooking)	Venstre foran	178,4 Wh / kg
	Venstre bak	174,4 Wh / kg
	Høyre foran	183,2 Wh / kg
	Høyre bak	184,9 Wh / kg
Energiforbruk for koketopp (EC electric hob)	180,2 Wh / kg

EN 60350-2 - Elektriske

husholdningsprodukter for matlaging –

Del 2: Koketopp – Metoder for måling av ytelse

10.2 Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

X sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

INNEHÅLL

1. SÄKERHETSINFORMATION....22
2. SÄKERHETSINSTRUKTIONER....23
3. PRODUKTBESKRIVNING....26
4. DAGLIG ANVÄNDNING....28
5. RÅD OCH TIPS....31
6. SKÖTSEL OCH RENGÖRING....34
7. FELSÖKNING....34
8. INSTALLATION....36
9. TEKNISKA DATA.... 38
10. ENERGIEFFEKTIVITET....38

BÄSTA KUND
