BRUKSANVISNING QHI8556P HUSQVARNA

Takk for at du valgte dette Husqvarna-Electrolux-produktet. Vi har konstruert det for å gi deg perfekt ytelse i mange år, med innovativ teknologi som bidrar til å gjøre livet enklere – egenskaper som du kanskje ikke finner i ordinære produkter. Vi vil be deg bruke noen øyeblikk til å lese denne, for å få mest mulig ut av produktet.

Gå inn på nettstedet vårt for å:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.husqvarna-electrolux.se

Registrer produktet ditt for å få bedre service:

www.husqvarna-electrolux.se

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

⚠️ Advarsel/Forsiktig – Sikkerhetsinformasjon

i Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for personskader eller andre skaper som følge av feilaktig installasjon eller bruk. Ta alltid vare på instruksjonene på et tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte personer

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn, og kast den i samsvar med lokale reguleringer.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.
• Hvis produktet har en barnesikring, bør du aktivere denne.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn med mindre de er under tilsyn.
• Barn i alderen 3 år og under må til enhver tid holdes vekk fra produktet når det er i bruk.

1.2 Generelt om sikkerhet

- ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Pass på at du ikke berører varmeelementene. Barn yngre enn 8 år må holdes på avstand hvis de ikke er under tilsyn hele tiden

- Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.

- ADVARSEL: Matlaging uten tilsyn på en komfyrtopp med fett eller olje kan være farlig og kan resultere i brann.

- FORSIKTIG: Tilberedningsprosessen må gjøres under tilsyn. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.

- ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.

- Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på komfyrtoppen fordi de kan bli varme.

- Ikke bruk damprengjøring til å rengjøre produktet.

- Etter bruk slår du av komfyrtoppen med kontrollenheten. Ikke rett deg etter grytesensoren.

- Om glasskeramikkoverflaten / glassoverflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt.

- Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

- ADVARSEL: Bruk bare komfyrtoppbeskyttelser som produsenten av kokeproduktet har enten utviklet selv eller angitt som egnet for bruk i anvisningene, eller komfyrtoppbeskyttelser som er bygd inn i produktet. Bruk av upassende beskyttelse kan føre til ulykker.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg monteringsanvisningene som følger med produktet.
  • Overhold minimumsavstanden fra andre produkter og enheter.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.

• Beskytt produktets bunn mot damp og fuktighet.
• Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.

• Hvis produktet er montert over skuffer, sørg for at rommet mellom bunnen av produktet og den øvre skuffen er tilstrekkelig for luftsirkulasjon.

• Produktets bunn kan bli varm. Sørg for at du monterer et ikke-brennbart separasjonspanel under produktet, for å forhindre tilgang til bunnen.

• Sørg for at ventilasjonsavstanden på 2 mm mellom arbeidsplaten og fronten på den nedre enheten er fri. Garantien dekker ikke skader forårsaket av mangel på tilstrekkelig ventilasjonsplass.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.
• Bruk avlastingsklemmen på kabelen.
• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, när du kobler produktet til stikkontaktene i nærheten
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.
• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at

det er tilgang til stikkontakten etter monteringen.

• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk egnede isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern (om nødvendig) all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i bruk.
• Slå av kokesonene etter hver gang de har vært i bruk.
• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL!

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke plasser et varmt grytelokk på koketoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på platetoppen
• Dette produktet skal kun brukes til matlaging. Det må ikke brukes til

andre formål, f.eks. oppvarming av rommet.

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av produktet og la det avkjøle før du rengjør det.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

2.5 Avfallsbehandling

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

2.6 Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

3. PRODUKTBESKRIVELSE

3.1 Oversikt over platetoppen

1 + + 1 + 1 2 1

1 Induksjonskokesone
2 Betjeningspanel

3.2 Oversikt over betjeningspanelet

STOP 14 5 3 14 0 P 14 11 14 5 9 0 P 14 3 4 99 - + 1 9 8 71 14 5 9 0 P 14 14 65

For å se betjeningspanelet, aktiver produktet med ①

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

	Sen-sorfelt	Funksjon Beskrivelse
1	STOP+GO	STOP+GO Aktiverer og deaktiverer funksjonen.
2	- Effekttrinndisplay For å vise effekttrinnet.
3	- Tidsindikatorer for kokesoner	Viser hvilken sone tiden er innstilt for.
4	- Tidsurdisplay Vise tiden i minutter.
5		Grill Function Aktiverer og deaktiverer funksjonen.
6		Sperre / Barnesikringsfunk-sjon Låse/låse opp betjeningspanelet.
7		- Velge kokesone.
	Sensorfelt	Funksjon Beskrivelse
8	+/-	- ∅ke eller redusere tiden.
9	1	PÅ / AV Slå koketoppen av og på.
10	- Betjeningslinje Stille inn en varmeinnstilling.
11	P	Effektfunksjon Aktiverer og deaktiverer funksjonen.

3.3 Effekttrinndisplayer

Display Beskrivelse
0	Konesonen er slått av.
1 - 14	Konesonen er i bruk.
u	STOP+GO-funksjonen er aktivert.
R	Automatisk oppvarming-funksjonen er aktivert.
P	Effektfunksjon er aktivert.
E + tall	Det har oppstått en feil.
E / Z	OptiHeat Control (Tretrinns restvarmeindikator): fortsett koking / hold varm / restvarme.
L	Sperre / Barnesikringsfunksjon-funksjonen er aktivert.
F	Uegnet eller for lite kokekar, eller ikke noe kokekar på kokesonen.
-	Automatisk utkopling-funksjonen er aktivert.

3.4 OptiHeat Control (Tretrinns restvarmeindikator)

ADVARSEL!

Forbrenningsfare som følge av restvarme. Indikator viser nivå på restvarme.

Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

4. DAGLIG BRUK

ADVARSEL!

Se etter i

Sikkerhetskapitlene.

4.1 Slå på og av

Berør Ⓐ1 sekund for å aktivere eller deaktivere komfyrtoppen.

Betjeningspanelet kommer på når du aktiverer komfyrtoppen, og det slår ser av når du deaktiverer komfyrtoppen. Når komfyrtoppen er deaktivert, kan du bare se ① sensorfeltet.

4.2 Automatisk utkopling

Funksjonen deaktiverer koketoppen automatisk hvis:

• alle kokesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert koketoppen,
• du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås koketoppen av. Fjern objektet elle vask betjeningspanelet.
• koketoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før koketoppen brukes igjen, må konesonene være kalde.
• du bruker feil kokeredskap. Symbolet F tennes og kokesonen slås automatisk av etter 2 minutter.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund tennes ^- , og koketoppen deaktiveres.

Forholdet mellom effekttrinnet og tiden som koketoppen deaktiveres etter:

Effekttrinn koketoppen deaktiveres etter
u, 1 – 3	6 timer
4 – 7 5 timer

Effekttrinn koketoppen deaktiveres etter

8 - 94 timer

10 - 14 1,5 timer

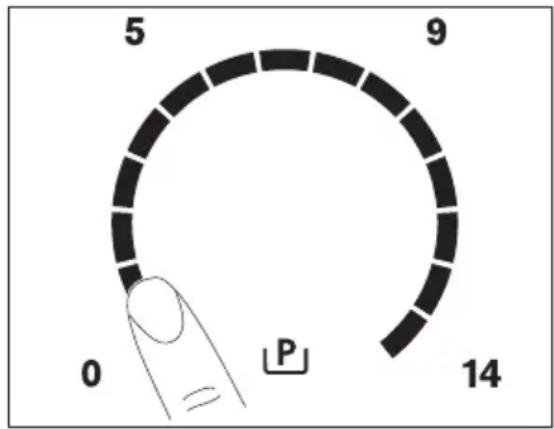

4.3 Effekttrinnet

Velge eller endre effekttrinn:

Berør betjeningssøylen på riktig effekttrinn eller beveg fingeren langs betjeningssøylen til du kommer til riktig effekttrinn.

4.4 Slik bruker du kokesonene

Plasser kokekaret på korset/firkanten som er på kokeoverflaten. Dekk krysset/firkanten helt. Induksjonskokesonene tilpasser seg størrelsen på kokekarets bunn automatisk. Du kan bruke store kokekar på to kokesoner samtidig.

4.5 Grill Function

Bruke denne funksjonen med Maxisense Plancha Grill ^1) tilbehør.

Denne funksjonen kobler to høyre kokesoner under tilbehøret sammen, slik at de opererer som én.

Still inn effekttrinnet for en av de høyre konesonene.

Aktivere funksjonen: berør for å angi eller endre effekttrinnet, berør en av de høyre kontrollsensorene.

Deaktivere funksjonen: berør

Konesonene opererer uavhengig.

4.6 Automatisk oppvarming

Aktiverer denne funksjonen for å få et ønsket effekttrinn i en kortere tid. Når den er på, fungerer sonen på høyeste innstilling i starten, så fortsetter den på ønsket varme videre.

For å aktivere funksjonen må kokesonen være kald.

Aktivere funksjonen for en kokesone:

For å deaktivere funksjonen. endre effekttrinn.

4.7 Effektfunksjon

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se etter i kapittelet «Tekniske data".

Aktivere funksjonen for en kokesone: berør P tennes.

For å deaktivere funksjonen. endre effekttrinn.

4.8 Tidsbryter

Tidsur med nedtelling

Du kan bruke denne funksjonen til å stille inn hvor lenge kokesonen skal være på i en enkelt økt.

Angi først varmeinnstilling for kokesonen og velg deretter funksjonen.

For å stille inn kokesonen: berør gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere funksjonen: berør på tidsuret for å stille inn tiden (00–99 minutter). Når indikatoren for kokesonen blinker langsommere, har nedtellingen startet.

For å vise gjenværende tid: velg konesonen med ⚠️. Indikatoren for konesonen begynner å blinke raskt. Displayet viser gjenværende tid.

For å endre tiden: velg kokesonen med ⏻. Berør eller . —

For å deaktivere funksjonen: velg kokesonen med ⏻ og berør. — Gjenværende tid teller ned til 00. Indikatoren for kokesonen går av.

For å stoppe lyden: berør ⚠

CountUp Timer (Tidsur med opptelling)

Du kan bruke denne funksjonen til å kontrollere hvor lenge kokesonen er aktiv.

For å stille inn kokesonen: berør gjentatte ganger til indikatoren for den ønskede kokesonen tennes.

For å aktivere denne funksjonen: berør — på tidsuret. UP Vises. Når indikatoren for kokesonen blinker langsommere, har opptellingen startet. Displayet veksler mellom UP og tiden som telles opp (minutter).

For å se hvor lenge kokesonen er aktiv: still inn kokesonen med ⏻ Indikatoren for kokesonen begynner å blinke raskt. Den viser hvor lenge sonen er i bruk.

For å deaktivere funksjonen: velg kokesonen med og berør eller. Indikatoren for kokesonen går av.

Stoppeklokke

Du kan bruke denne funksjonen som en stoppeklokke når komfyrtoppen er på og når kokesonene ikke er i bruk. Varmeinnstillingsdisplayet viser ☐.

For å aktivere funksjonen, berør ⏻ Berør eller på tidsuret for å stille inn tiden. Når tiden er omme, høres et lydsignal og 00 blinker.

For å stoppe lyden: berør ⏻

Funksjonen har ingen effekt på bruken av kokesonene.

4.9 STOP+GO

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, kan du ikke endre effekttrinnene.

Funksjonen deaktiverer ikke tidsurfunksjonen.

For å aktivere funksjonen: berør STOP + GO tennes.

For å deaktivere denne funksjonen: berør STOP + GO. Det tidligere effekttrinnet aktiveres.

4.10 Sperre

Du kan läse betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Still inn effekttrinnet først.

For å aktivere funksjonen: berør tennes i 4 sekunder. Tidsuret blir værende på.

For å deaktivere denne funksjonen: berør Det tidligere effekttrinnet aktiveres.

Når du slår av koketoppen, deaktiveres også denne funksjonen.

4.11 Barnesikringsfunksjon

Denne funksjonen forhindrer at koketoppen blir slått på ved en feil.

For å aktivere funksjonen: aktiver koketoppen med ① ikke still inn effekttrinn. Berør ② 4 sekunder. ③ tennes. Deaktiver koketoppen med ④

For å deaktivere funksjonen: aktiver koketoppen med ①. Ikke still inn effekttrinn. Berør ②4 sekunder. ③ tennes. Deaktiver koketoppen med ④

For å overstyre funksjonen for kun én tilberedningstid: aktiver koketoppen med Ⓙtennes. Berør i 4 sekunder. Still inn effekttrinn innen 10 sekunder. Du kan betjene koketoppen. Når du deaktiverer koketoppen med Ⓘ blir funksjonen aktivert igjen.

4.12 OffSound Control (Slå lydsignalene på og av)

Deaktiver komfyrtoppen. Berør ①3 sekunder. Displayet slås på og så av. Berør ② i 3 sekunder. eller tønnes. Berør + på tidsuret for å velge én av følgende:

- lydene er avslått - lydene er på For å bekrefte valget, vent til komfyrtoppen slår seg av automatisk.

Når funksjonen er satt til to 📋 kan du kun høre lydene när:

• du berører ①
• Stoppeklokke kommer ned
  • Tidsur med nedtelling kommer ned
• du legger noe på betjeningspanelet.

4.13 Effektstyring-funksjon

• Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.
• Hver fase har en maksimal elektrisk effekt på 3700 W.
• Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.
• Funksjonen aktiveres når det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3700 W.
• Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.
• Displayet for de reduserte sonene skifter mellom to nivåer.

Se etter i Sikkerhetskapitlene.

5.1 Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar på induksjonskokesonene.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskoketopp, hvis:

• litt vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Induksjonskokesonene tilpasser seg i noen grad målene til bunnen av kokekaret automatisk.

Kokesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

Se etter i kapittelet «Tekniske data".

5.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn, og kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• hvesing, summing: viften går. Lydene er normale, og betyr ikke at det er feil på komfyrtoppen.

5.3 Öko Timer (∅ko-tidsur)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres.

Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

5.4 Eksempler på tilberedningsmåter

Forholdet mellom varmeinnstillingen og kokesonens strømforbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med kokesonens økte strømforbruk. Dette betyr at kokesonen

med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Varmeinnstil-ling	Brukes til: Tid	Tips
		(min)
☐ - 1	Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.
1 - 3 Hollandaise-saus, smelte: smør, sjokolade og gelatin.		5 - 25 Bland innimellom.
1 - 3 Størkning: luftige omeletter, eggestand.		10 - 40 Tilberedes med lokk.
3 - 5 Svelling av ris og melkeretter, varming av ferdigretter.		25 - 50 Tilsett minst dobbelt så mye væske som ris, rør om melke-retter når halve tilberednings-tiden har gått.
5 - 7 Dampkoke grønnsaker, fisk, kjøtt.		20 - 45 Tilsett noen spiseskjeer med væske.
7 - 9 Dampkoking av poteter. 20 - 60 Bruk maks. 1⁄4 l vann til 750 g poteter.
7 - 9 Koking av større matvare-mengder, gryteretter og sup- per.		60 - 150 Opptil 3 liter væske pluss in-gredienser.
9 - 12 Forsiktig steking: filet, cordon bleu av kalv, koteletter, koket- ter, pølser, lever, sausejevning, egg, pannekaker, smultringer.		etter behov	Snu etter halve steketiden.
12 - 13 Steking, reven potetgrateng, hoftestykker, steker.		5 - 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pom-mes frites.
P	Kok store mengder vann. Effektfunksjonen er aktivert.

6. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i

Sikkerhetskapitlene.

6.1 Generell informasjon

• Rengjør koketoppen etter hver bruk.
• Bruk kokekar med ren bunn.

• Riper eller mørke flekker på overflaten påvirker ikke koketoppens funksjon.

• Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.

• Bruk en spesialskrape til glasset.

6.2 Rengjøring av koketoppen

- Fjern umiddelbart: smeltet plast, plastfolie, sukker og mat som inneholder sukker. Hvis ikke kan smusset forårsake skade på

komfyrtoppen. Vær varsom slik at du unngår forbrenninger. Plasser skrapen på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

- Fjern när koketoppen er kald nok: kalk- eller vannringer, fettflekker, blank misfarging av metallet. Rengjør koketoppen med en fuktig klut og

rengjøringsmiddel som ikke sliper. Tørk koketoppen med en myk klut etter rengjøring.

- Fjerne skinnende metallisk misfarging: bruk en oppløsning av vann og edikk og rengjør glassflaten med en fuktig klut.

7. FEILS∅KING

ADVARSEL!

Se etter i

Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller be-tjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsy-ningen. Se koblingsskjema-et.
Sikringen har gått. Kontroller at sikringen er år-saken til funksjonssvikten.Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Slå på komfyrtoppen igjen		og still inn varmen innen det har gått 10 sekunder.
Du berørte 2 eller flere sen-sorfelt samtidig.		Berør bare ett sensorfelt.
STOP+GO-funksjonen er ak-tivert.		Se etter i kapittelet "Daglig bruk".
Det er vann eller fettsprut på betjeningspanelet.		Tørk av betjeningspanelet.
Et lydsignalet høres, deretter slås komfyrtoppen av.Et lydsignal høres når kom-fyrtoppen slår seg av.	Du har dekket til ett eller fle-re sensorfelt.	Fjern gjenstanden fra sen-sorfeltene.
Komfyrtoppen skur seg av. Du har satt noe på sensorfel-tet ^1		Fjern gjenstanden fra sen-sorfeltet.
Restvarmeindikatoren vises ikke.	Stekesonen er ikke varm for-di den var bare i bruk en kort stund.	Kontakt servicesenteret der-som stekesonen fortsatt er varm i lang tid.
Den automatiske oppvar-mingsfunksjonen fungerer ik-ke.	Sonen er varm. La sonen bli tilstrekkelig kald.
Det er valgt høyeste effekt-trinn.		Det høyeste effekttrinnet har samme effekt som funksjo-nen.
Effekttrinnet endres mellom to trinn.	Effektstyring brukes. Se etter i kapittelet "Daglig bruk".
Sensorfeltene blir varme. Kokekaret er for stort eller du har plassert det for nær betjeningspanelet.		Sett store kokekar på de bakre sonene om mulig.
Det høres ingen lydsignal når du berører sensorfeltene på panelet.	Signalene er deaktivert. Aktiver signalene.Se etter i kapittelet "Daglig bruk".
-lyser.	Den automatiske utkoplings-funksjonen er i bruk.	Deaktiver komfyrtoppen og aktiver den igjen.
-lyser.	Barnesikringen eller låse-funksjonen er i bruk.	Se etter i kapittelet "Daglig bruk".
-lyser.	Det er ikke noen kokekar på kokesonen.	Sett kokekar på kokesonen.
Du bruker feil type kokekar.	Bruk riktig kokekar.Se etter i kapittelet "Råd og tips".
Diameteren på kokekarets	bunn er for liten for kokeso-nen.	Bruk kokekar med riktige mål.Se etter i kapittelet «Tekni-ske data".
Kokekaret dekker ikke krys-set/firkanten.		Dekk krysset/firkanten helt.
Eog et nummer vises.	Det er en feil på komfyrtop-pen.	Koble komfyrtoppen fra strømforsyningen en stund.Koble fra sikringen i husets sikringsskap. Koble den til igjen. Hvis fennes igjen må du snakke med et autorisert servicesenter.
E3lyser.	Den elektriske tilkoplingen er feil. Forsyningsspennin-gen er utenfor rekkevidde.	Kontakt en kvalifisert elektri-ker for å kontrollere monte-ringen.
E4 lyser.	Det er en feil på komfyrtoppen, fordi et kokekar koker tørt. Automatisk utkopling og overopphetingsvern for sonene er aktiv.	Deaktiver komfyrtoppen.Fjern det varme kokekaret.Aktiver sonen igjen etter ca.30 sekunder. Hvis kokekaretvar problemet vil feilmeldingen fjernes. Restvarmeindikatoren kanskje forblir tent.La kokekaret bli tilstrekkelig kaldt. Kontroller om dine kokekar er kompatible med komfyrtoppen.Se etter i kapittelet "Råd og tips".
E7 lyser.	Kjøleviften er blokkert. Kontroller om gjenstanderblokkerer kjøleviften. Hvis E7 tennes igjen må dusnakke med et autorisert servicesenter.
E8 lyser.	Den elektriske tilkoplingen er feil. Komfyrtoppen er bare koblet til én fase.	Kontakt en kvalifisert elektriker for å kontrollere monteringen. Se koblingsskjemaet.

Sikkerhetskapitlene.

8.1 Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

8.2 Koketopper

Koketopper skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Komfyrtoppen er utstyrt med en tilkoplingskabel.
• For å erstatte den ødelagte strømkabelen må du bruke følgende (eller høyere) ledning type: H05V2V2-

FT min 90 °C. Kontakt ditt lokale servicesenter.

8.4 Montering

8.5 Beskyttelsesboks

Hvis du benytter en beskyttelsesboks (tilleggsutstyr), er det ikke behov for den fremre luftspalten på 2 mm og beskyttelsesbunnen rett under koketoppen. Beskyttelsessettet er kanskje ikke tilgjengelig i enkelte land. Ta kontakt med din lokale leverandør.

Induksjon 7.4 kW Produsert i Tyskland

Serienr. 7.4 kW

HUSQVARNA – ELECTROLUX

9.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt (maks effekt-trinn) [W]	Effektfunksjon [W]	Effektfunksjon maksimal varig-het [min]	Diameter på ko- kekar [mm]
Venstre foran 2300 3200 10 125 – 210
Venstre bak 2300 3200 10 125 – 210
Høyre foran 2300 3200 10 125 – 210
Høyre bak 2300 3200 10 125 – 210

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For å oppnå et optimalt kokeresultat bør kokekaret ikke være større enn diameteren som er angitt i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon QHI8556P
Koketopp-type Koketopp for inn-		bygging
Antall kokesoner 4
Varmeteknologi Induksjon
Diameter på runde kokesoner (∅)	Venstre foran	21,0 cm
	Venstre bak	21,0 cm
	Høyre foran	21,0 cm
	Høyre bak	21,0 cm
Energiforbruk per kokesone (EC electric cooking)	Venstre foran	172,6 Wh / kg
	Venstre bak	174,9 Wh / kg
	Høyre foran	178,3 Wh / kg
	Høyre bak	174,9 Wh / kg
Energiforbruk for koketopp (EC electric hob)	175,2 Wh / kg

Energimålinger som refererer til kokeområder identifiseres av kryssene på de respektive kokesonene.

10.2 Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

- Bruk restvarmen for å holde maten varm eller for å smelte den.

11. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📁Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

X sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

INNEHÅLL

1. SÄKERHETSINFORMATION....22
2. SÄKERHETSINSTRUKTIONER....23
3. PRODUKTBESKRIVNING....26
4. DAGLIG ANVÄNDNING....28
5. RÅD OCH TIPS....31
6. SKÖTSEL OCH RENGÖRING.... 32
7. FELSÖKNING....33
8. INSTALLATION.... 35
9. TEKNISKA DATA....37
10. ENERGIEFFEKTIVITET....38

BÄSTA KUND
