BRUKSANVISNING HF2417HME Honda

(Oversatt fra original instruksjonsbok)

Kjære kunde -

gratulerer med valget av HONDA plentraktor. Vi håper plentraktoren blir til glede og innfrIr alle forventninger du har til den.

Denne instruksjonsboken dekker alt du bør vite om sikker betjening og vedlikehold av investeringen din. Les derfor boken nøye og forsikre deg om at du har forstått instruksjonene.

Plentraktoren er konstruert med de strengeste sikkertsregler for øyet og er trygg og pålitelig når den brukes i følge instruksjonene i denne boken. All annen bruk av maskinen eller neglisjering av reglene for sikker bruk, vedlikehold og reparasjoner betraktes som "feil bruk" og faller utenfor garantibestemmelsene og produsentens ansvar. I slike tilfelle er skylden for ulykker og skader på utstyr og andre personer utelukkende brukerens/eierens ansvar.

All informasjon i denne instruksjonsboken er basert på de ferskeste produktopplysninger. Vårt mål er imidlertid at du til enhver tid skal kunne nyte godt av de siste tekniske nyvinninger, materialer og erfaringer. Derfor forandres våre modeller hele tiden, med den følge at spesifikasjoner kan bli endret uten forvarsel.

Illustrasjonene i boken er basert på den modellen som beskriver det enkelte aktuelle punkt best mulig, og kan derfor variere noe fra din modell. Skulle du få problemer eller har noe du lurer på, er det bare å kontakte din Honda Fagforhandler eller oss i Berema A/S.

Denne instruksjonsboken er å betrakte som en del av maskinen, og bør følge med om du skulle selge den. Et siste råd før du starter - les garantibestemmelsene med rettighter og forpliktelser. Garantibeviset er et eget dokument som fulgte med ved kjøpet av maskinen.

Ingen del av boken kan kopieres uten skriftlig tillatelse.

Denne instruksjonsboken gir alle nødvendige opplysninger for bruk av maskinen og basisvedlikehold som kan utføres av brukeren.

Når det gjelder mer komplisert vedlikehold og reparasjoner som ikke er beskrevet her, må du kontakte din Honda Fagforhandler.

1. SIKKERHETSREGLER .... 5 Regler for sikker bruk av maskinen

2. IDENTIFISERINGSDATA 9 Forklaring på hvordan du kjenner igjen maskinen og de viktigste delene

3. UTPAKKING/MONTERING 11 Forklaring på hvordan maskinen pakkes ut og hvordan deler monteres

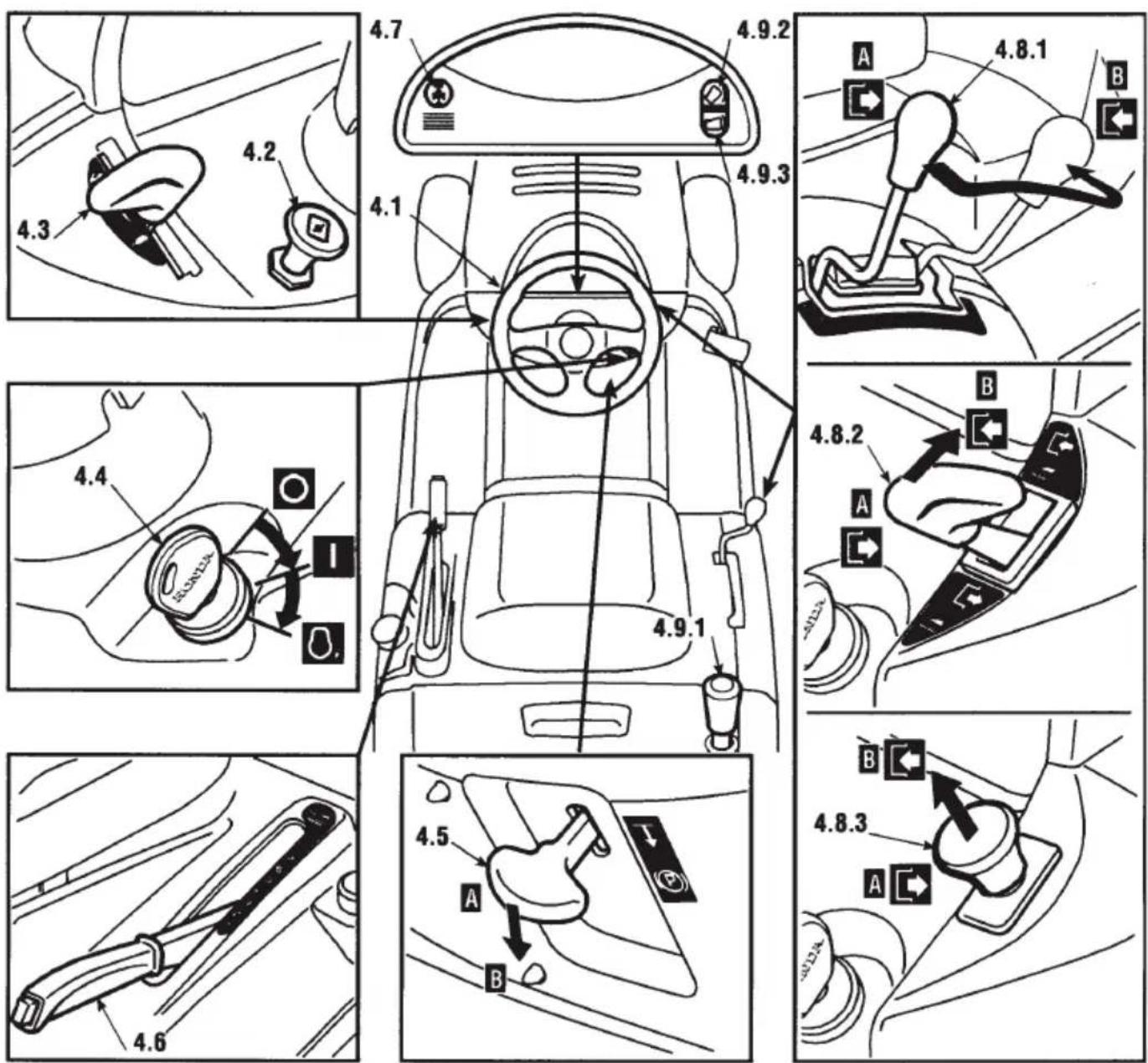

4. BETJENING/KONTROLLINSTRUMENTER 18 Betjenings- og kontrollinstrumentenes plassering og funksjon

5. BRUK AV PLENTRAKTOREN 24 Instrukser for effektiv og sikker bruk

5.1 Sikkerhetsanbefalinger 24
5.2 Derfor bryter sikkerhetssystemene inn 24
5.3 Forberedelser før start 26
5.4 Bruk av maskinen 29
5.5 Kjøring i skråninger 37
5.6 Transport 38
5.7 Klipperåd 38
5.8 Sammendrag av de viktigste inngrep i ulike situasjoner 39

6. VEDLIKEHOLD

Informasjon for å foreta regelmessig vedlikehold og nødvendig justeringer

6.1 Sikkerhetsanbefalinger 40
6.2 Regelmessig vedlikehold 40
6.3 Sjekk og justeringer 45
6.4 Demontering og utskiftninger 53

1. FEILS∅KING ....55 Guide til rask løsning av problemer

2. TILGJENGELIG EKSTRAUTSTYR 57 Beskrivelse av ekstrautstyr som kan kjøpes til maskinen

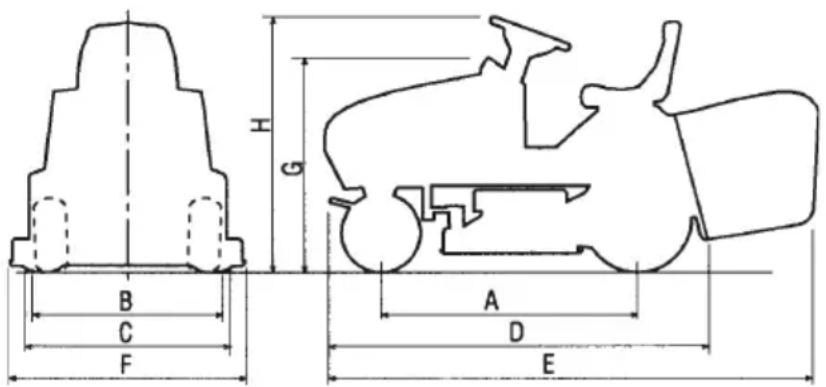

3. TEKNISKE SPESIFIKASJONER .... 59 Sammendrag av maskinens viktigste spesifikasjoner

4. ALAFABETISK INDEKS 61 Henvisning til kapitler hvor du finner informasjon

5. EGNE NOTATER 63

1.1 HVORDAN INSTRUKSJONSBOKEN SKAL LESES

Enkelte avsnitt i denne instruksjonsboken inneholder informasjon som er spesielt viktig for sikkerhet og bruk, og er uthevet med forskjellige symboler, gradert etter viktighet. Betydningen av symbolene er følgende:

VIKTIG

Dette symbolet angir detaljer eller utdypende forklaring på noe som allerede er beskrevet, og har som hensikt å forhindre skader på maskinen.

ADVARSEL

Antyder overhengende fare for alvorlige personskader på brukeren eller andre dersom advarselen ikke tas på alvor.

Denne instruksjonsboken beskriver flere forskjellige modelltyper, som i hovedsak er forskjellige når det gjelder:

• Type girsystem: enten mekanisk girveksling eller hydrostatisk kontinuerlig hastighetsregulering.
• System for innkobling av knivene: manuell, pneumatisk eller ektromagnetisk clutch.
• Spesielt utstyr og/eller ekstrautstyr.

Dette symbolet benyttes for å markere at informasjon bare omfatter en modell, og etterfølges av spesifisering av hvilken modell det dreier seg om.

Dette symbolet henviser til en annen del i denne instruksjonsboken hvor du kan finne ytterligere informasjon.

VIKTIG

Hver gang det henvises til en stilling på maskinen - som "foran", "bak", "høyre side" eller "venstre side" - menes det sett bakfra og fremover i fartsretningen.

VIKTIG

Når det gjelder enhver bruk og vedlikeholdsarbeider på motoren som ikke er beskrevet i denne boken, må du konsultere angjeldende manual, som er en del av all dokumentasjon som leveres sammen med maskinen.

1.2 SIKKERHETSREGLER (leses nøye før du tar maskinen i bruk)

A) TRENING

1) Les instruksjonene nøye. Gjør deg kjent med betjeningsfunksjonene og riktig bruk av utstyret.
2) La aldri barn eller personer som er ukjent med sikkerhetsreglene få bruke plentraktoren. Lokale bestemmelser kan også sette aldersgrense for bruk.
4) Bruk aldri plentraktoren når mennesker, og spesielt barn eller husdyr, er i nærheten.
5) Ta aldri med passasjerer.
6) Føreren av en plentraktor må alltid søke og få profesjonell og praktisk instruksjon. Slik instruksjon bør omfatte:

• Kravet til hensyn og konsentrasjon under kjøring.
• Kontroll over en plentraktor som begynner å skli i en skråning. Vær klar over at kontrollen ikke gjenvinnes ved å bruke bremsene. Hovedgrunnene til tap av kontroll:
• Utilstrekkelig hjulgrep.
• For høy hastighet
• Feil bruk av bremser.
• Feil bruksområde for plentraktoren.
• Mangel på kunnskap om bakkeforholdenes effekt, spesielt i skråninger.
• Feil vektfordeling.

B) FORBEREDELSER

1) Bruk alltid solid fottøy og lange bukser når du klipper. Kjør aldri barbent eller i sandaler.
2) Undersøk nøye arealet som skal klippes før du begynner. Fjern alle gjenstander som maskinen kan kaste.

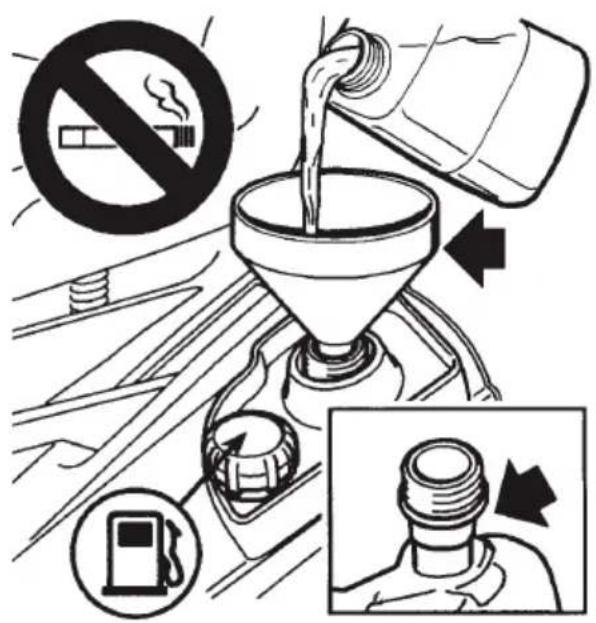

3) ADVARSEL - FARE! Motorens drivstoff er meget brannfarlig:

• Oppbevar drivstoff kun på godkjente kanner.
• Etterfyll alltid utendørs og bruk trakt. Ikke røk mens du tanker eller håndterer drivstoff.
• Tank alltid opp før du starter maskinen. Fjern aldri bensinlokket eller fyll drivstoff mens motoren går eller er varm.
• Skulle du søle drivstoff, må du ikke forsøke å starte motoren. Fjern maskinen fra det tilsølte området og ikke bruk elektrisk kilder før bensinen er fordampet.
• Sett alltid lokket forsvarlig på plass både på bensintank og reservekanne.

4) Skift ødelagte lyddempere.
5) Inspiser alltid maskinen før bruk. Sjekk spesielt at kniver, knivskruer og klippedeler ikke er slitt, beskadiget eller løse. Skift slitte og ødelagte kniver og skruer i sett for å opprettholde riktig balanse.
6) Maskiner utstyrt med flere kniver: Vær oppmerksom på at när én kniv roterer, kan den andre settes i gang.

C) BETJENING

1) Bruk ikke maskinen i innelukkede områder hvor farlige avgasser kan samle seg.
2) Klipp bare gress i dagslys eller godt kunstig lys.
3) Koble ut knivene før du starter motoren og sett giret i fri.

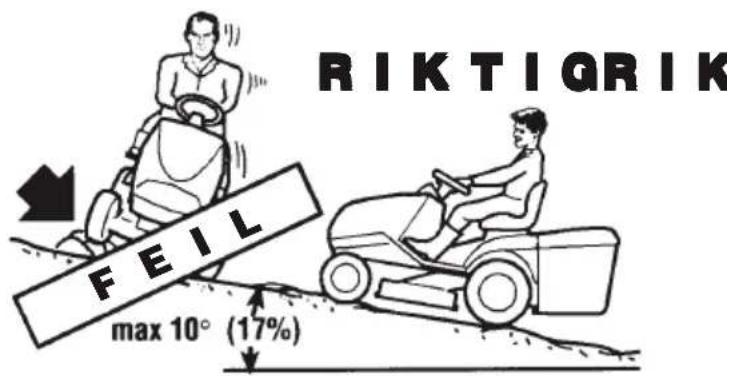

4) Kjør ikke i skråninger brattere enn 10° (17 %).

5) Husk - det finnes ikke noe som heter trygge skråninger.

Bakkekjøring krever spesielle forholdsregler for å hindre at traktoren velter:

• Ikke bråstopp eller foreta oppstartinger när du kjører opp eller nedover bakke.
• Bruk clutchen mykt og hold maskinen alltid i gir, spesielt når du kjører nedoverbakke.
• Se opp for hull, humper og andre hindringer.
• Kjør aldri på langs av skråninger.

6) Vær spesielt aktsom når du kjører med last eller bruker tungt utstyr:

• Bruk kun det godkjente hengerfestet.
• Begrens lasten til det du kan kontrollere.
• Unngå krappe svinger og vær oppmerksom når du rygger.

7) Stopp knivrotasjonen før du krysser områder uten gress. Når du kjører traktoren ut av plenen, kobles knivene ut og klipperdekselet settes i høyeste posisjon.

8) Klipp aldri uten at beskyttelses- og sikkerhetsutstyr er på plass.

9) Gjør ikke forandringer på motorens trimming eller forgasser. For høy hastighet øker faren for ulykker og personskader.

• Koble ut kraftforbrukere og senk klipperdekselet.
• Sett parkeringsbemsen på og giret i fri.
• Stopp motoren og ta ut tenningsnøkkelen.

11) Stopp kniver, motor og ta ut tenningsnøkkel:

• Før du starter noe som helst arbeid under klipperdekselet.
• Før all rengjøring, sjekking og arbeider på plentraktoren.
• Etter påkjørsel av fremmedlegemer. Sjekk eventuelle skader på plentraktoren og foreta nødvendige utbedringer før du starter motoren og fortsetter klippingen.
• Hvis plentraktoren begynner å vibrere unormalt. (Sjekk årsaken straks).

12)Koble ut driften av knivene under transport og når den ikke er i bruk.

13) Stopp motor og kniver:

• Hver gang du skal fylle drivstoff.
• Hver gang gressoppsamleren skal fjernes eller settes på plass.

14)Slå av gassen før du stopper motoren. Er modellen utstyrt med bensinkran, stenges bensintilførsel når du er ferdig med å klippe.

1) Alle muttere, bolter og skruer skal være godt festet slik at utstyret alltid er i god driftsmessig stand.
2) Sett aldri utstyret i opplag inne i bygninger med drivstoff på tanken: Bensindamp kan nå åpen flamme, gnister eller kilder med høy temperatur.
3) La motoren bli avkjølt før opplag i lukket rom.
4) Reduser brannfaren - hold deler som motor, eksospotte og batteriholder samt rom for oppbevaring av drivstoff rent for gress, blader og overflödig smørefett.
5) Sjekk regelmessig at stenbeskyttelse og gressoppsamler ikke er slitt eller skadet.
6) Av sikkerhetsgrunner skal slitte eller defekte deler skiftes ut.
7) Skal drivstofftanken tømmes, gjøres dette utendørs mens motoren er kald.
8) Maskin med flere kniver: Når én kniv roterer kan den andre settes i bevegelse.
9) Senk alltid klipperdekselet när maskinen skal parkeres, lagres eller etterlates uten tilsyn.

1. SIKKERHETSREGLER

1.3 PLASSERING AV SIKKERHETSMERKER

Plentraktoren må brukes med aktsomhet. Derfor har maskinen merker med symboler som minner deg om hovedreglene som skal følges. Sikkerhetsmerkene er å betrakte som en del av maskinen.

Skulle et merke falle av eller bli uleselig, får du nytt hos din Honda Fagforhandler. Betydningen er forklart under.

Advarsel:

Les instruksjonsboken før du bruker plentraktoren.

Advarsel:

Slå av tenningen og les instruksjonsboken før du foretar noen form for reparasjon eller vedlikehold.

Fare for gjenstander som kastes ut:

Bruk ikke utstyret uten stenfanger eller gress- oppsamler på plass.

Fare for gjenstander som kastes ut:

Hold andre personer på trygg avstand.

Kjør ikke i skråninger brattere enn 10 ^0 .

Fare for ulykke:

Kniver i bevegelse. Plasser ikke hender eller føtter inn mot eller under klipperdekselet.

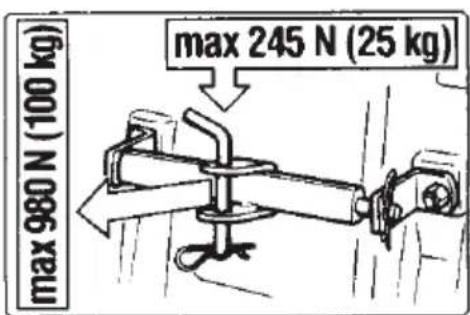

Utstyr for å taue en liten tilhenger kan kjøpes som ekstrautstyr. Utstyret monteres som angitt i instruksen som følger med.

Det er viktig at den anbefalte lastevektene som er angitt på skiltet, og som er overensstemmende med sikkerhetsregelene, overholdes. (" "1.2, C6).

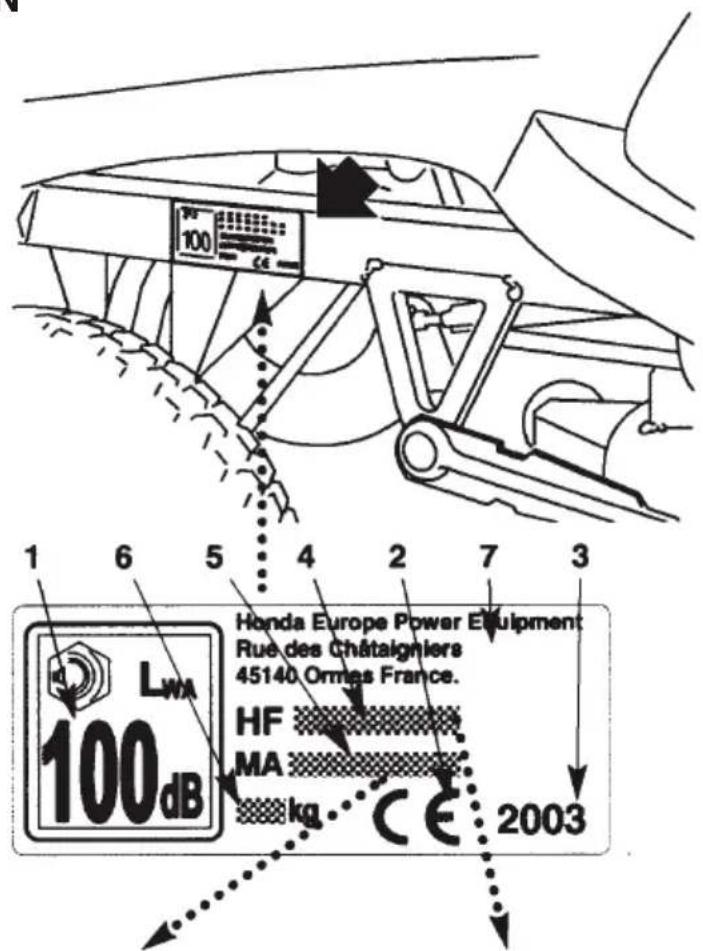

2.1 IDENTIFISERING AV MASKINEN

Skiltet er plassert på venstre side av hovedrammen og inneholder viktige data om maskinen.

Serienummeret (5) trenger du ved bestilling av teknisk assistanse eller reservedeler.

1. Støynivå i følge direktiv 2000/14/EEC
2. Konformitetsmerke i følge direktiv 98/37/EEC
3. Produksjonsår
4. Type maskin
5. Serienummer
6. Vekt i kilo
7. Produsentens navn og adresse

Noter maskinens serienummer her
Noter maskinmodell her

SLIK KJENNER DU IGJEN MASKINEN DIN

Forberedelser, bruk og vedlikehold for en stor serie plentraktorer med flere ulike modeller og egenskaper er beskrevet i denne instruksjonsboken. Av den grunn er det viktig at du identifiserer din maskinmodell og type for at du skal kunne følge informasjonen som angår den.

Din maskinmodell er oppgitt i punkt 4 i identifiserinsskiltet og er sammensatt av en serie bokstaver og tall.

På de følgende sider i denne instruksjonsboken er operasjonene angitt for hver enkelt modell. Er det ikke oppgitt modellspesifikasjoner, betyr dette at informasjonen gjelder for alle modeller.

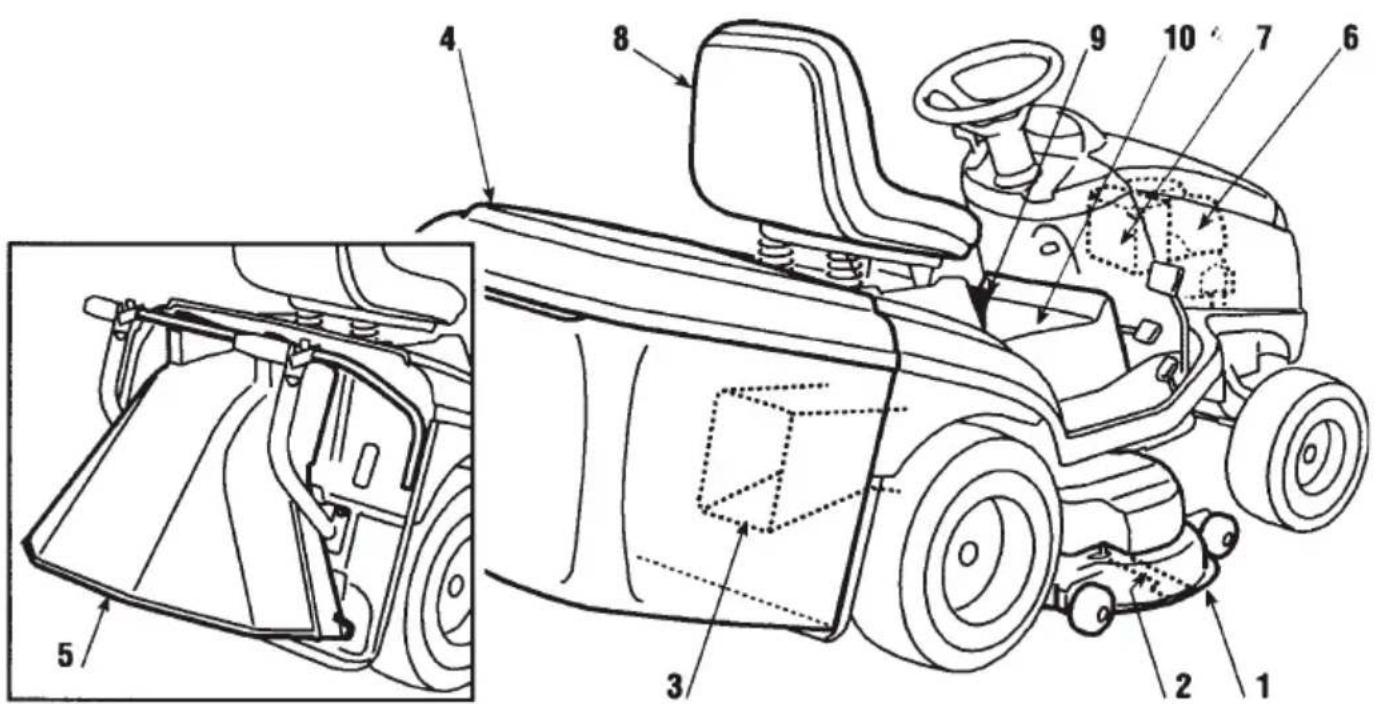

2.2 IDENTIFISERING AV DE VIKTIGSTE DELENE

Mange av de viktigste delene kan sees på maskinen. De har følgende funksjoner:

1. Klipperdeksel: beskyttelsen som dekker de roterende knivene.
2. Kniver: klipper gresset. Vingen på endene bidrar til å frakte gressavfallet mot utkasterkanalen.
3. Utkasterkanalen: Er delen som forbinder klipperdekselet med gressoppsamleren.
4. Gressoppsamleren: Ved siden av å samle opp klippet gress, er den en sikkerhetsinnretning som hindrer at objekter som trekkes opp av knivene, skal bli kastet ut av maskinen.
5. Stenbeskyttelse eller avviser (Ekstrautstyr): Kan monteres på i stedet for gressoppsamler for å hindre at stener og andre gjenstander kastes ut av maskinen.
6. Motor: Driver både kniver og hjul. Alle detaljer om motoren er beskrevet i egen manual.
7. Batteri: Leverer strøm for å starte motoren. Fullstendig beskrevet i egen manual.
8. Førersete: Er plassen til føreren. Under setet er det en sensor som registrerer om føreren er på plass og er en del av sikkerhetssystemet.
9. Skilt for sikkerhet og bestemmelser: Minner brukeren på hovedreglene for sikkert arbeid. Du finner dem utfyllende beskrevet i kapittel 1.
10. Inspeksjonsluke: Gir adgang for å utføre en rekke justeringer.

Av hensyn til transport og lagring er enkelte deler av plentraktoren ikke montert av fabrikken, men utføres av din HONDA Fagforhandler. Sluttmonteringen utføres i følge disse enkle instruksjonene.

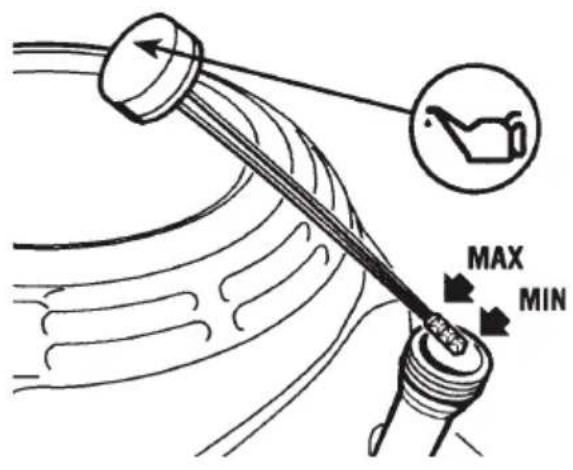

VIKTIG Maskinen leveres uten motorolje og bensin. Før motoren startes, fylles olje og bensin i følge instruksjonene i motorens håndbok.

3.1 UTPAKKING

Hold kontroll over alle enkeltdeler og fester når du pakker ut maskinen. Vær forsiktig så ikke klipperdekselet blir skadet når du tar den av pallen.

Innhold i forsendelsen:

• Plentraktor
• Ratt
• Sete
• Frontstøtfanger (hvis modellen leveres med slik)
• Enkeltdeler til gressoppsamler
• Batterisyre

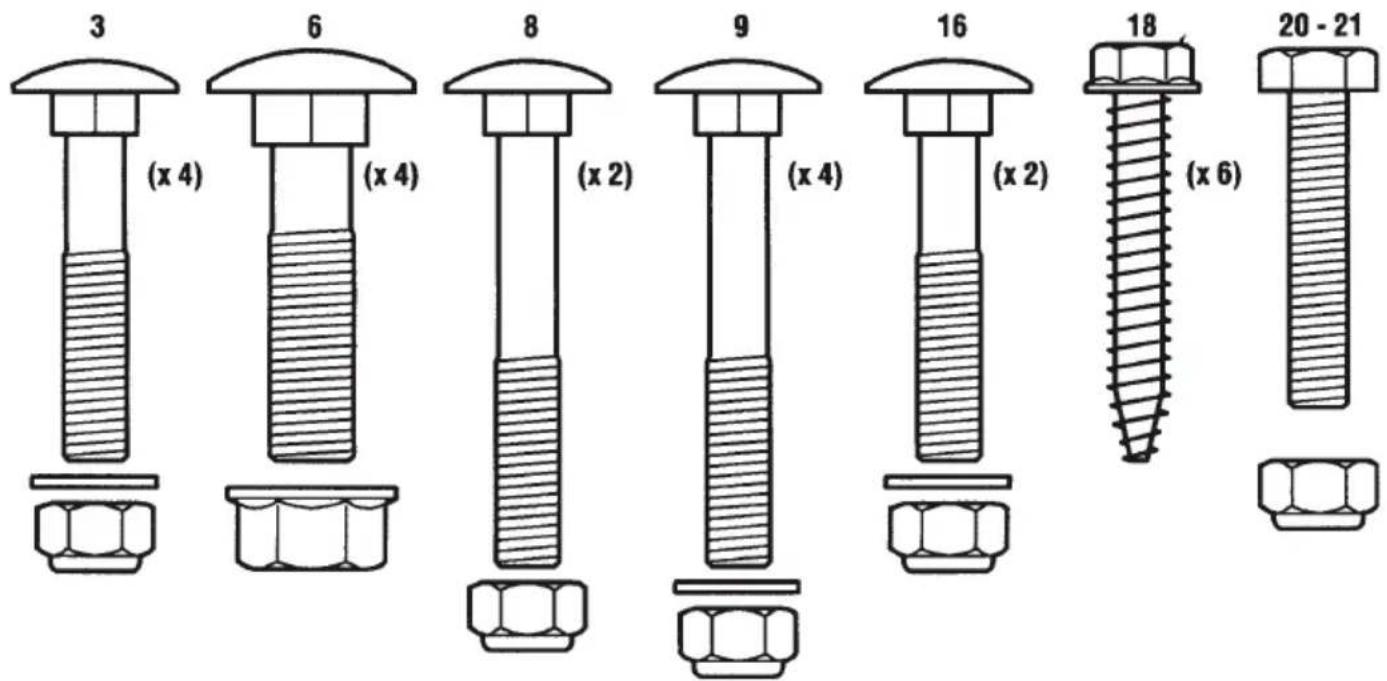

• Konvolutt med:

• Instruksjonsbok og dokumenter

• Skruer og muttere samt låsebolten til rattet
• 2 tenningsnøkler og en 10 A reservesikring.

VIKTIG For å hindre at klipperdekselet skades når maskinen løftes av pallen, heves det til maksimun høyde (" " 4.6). Hydrostatiske modeller: For å få den av pallen og lettere å kunne behandle den, settes kontrollhendelen i stilling "B" (" " 4.34).

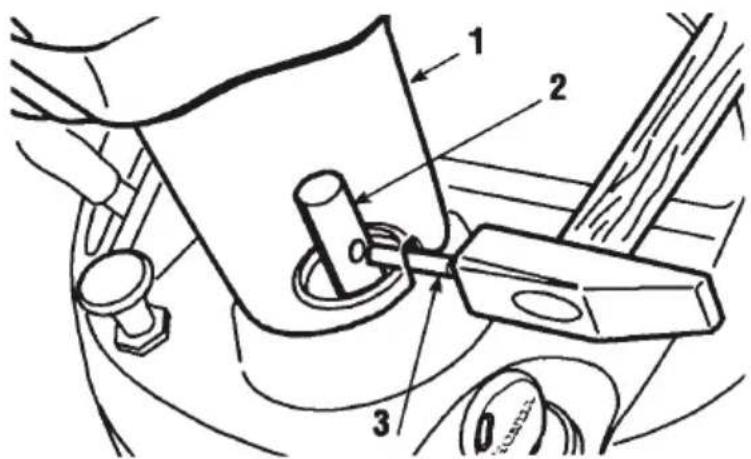

3.2 MONTERING AV RATTET

Plasser plentraktoren på et plant underlag og rettstill forhjulene. Monter rattet (1) på den oppstående stammen (2) slik at eikene peker mot setet.

Sentrer hullet i rattet med hullet i rattstammen og sett inn bolten fra skruepakken (3). Slå bolten inn med hammer og sørg for at den kommer ut på motsatt side.

VIKTIG For å unngå skade, er det tryggest å bruke dor eller skrutrekker med riktig størrelse när siste stykket av bolten skal slås inn.

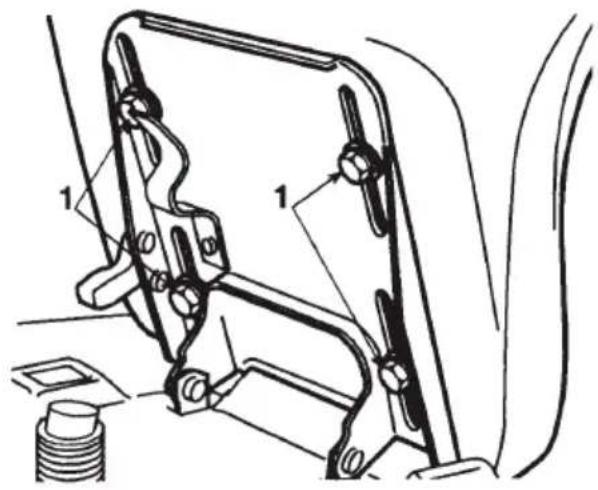

Hev justeringshendelen (3), fest setet (1) i glideskinnen (2) og før det inn fra rattisiden til setet stanser i en av de seks stillingene.

I denne stillingen sitter setet festet og kan ikke flyttes uten at hendelen (4) trykkes ned slik at setet frigjøres fra låsestillingen.

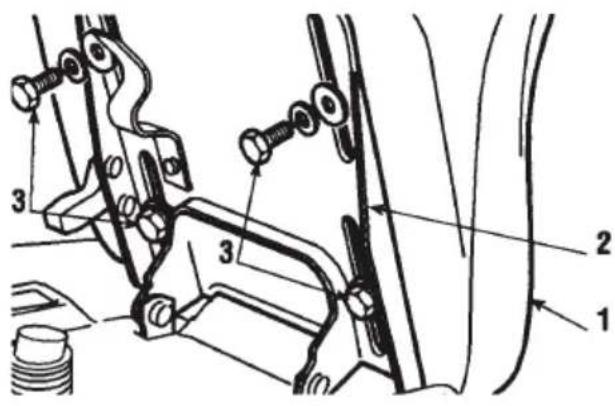

3.4 FRONTST∅TFANGER (hvis modellen leveres med slik)

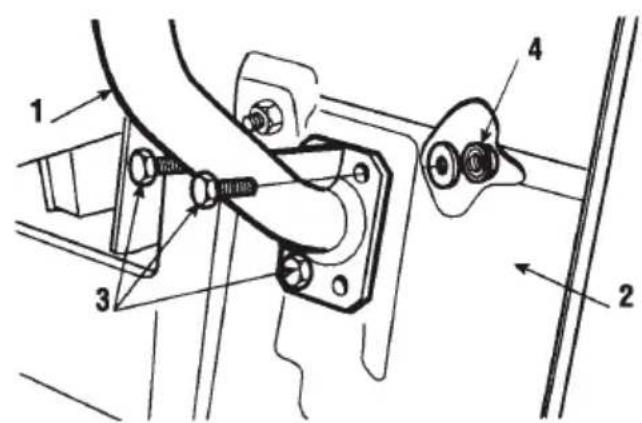

Monter støtfangeren (1) på nedre del av rammen (2) med de fire skruene (3).

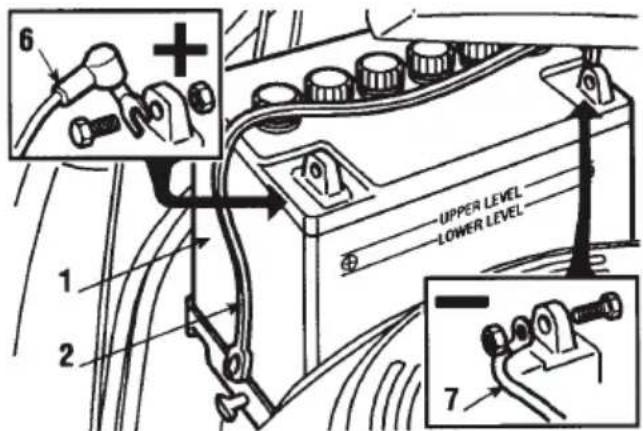

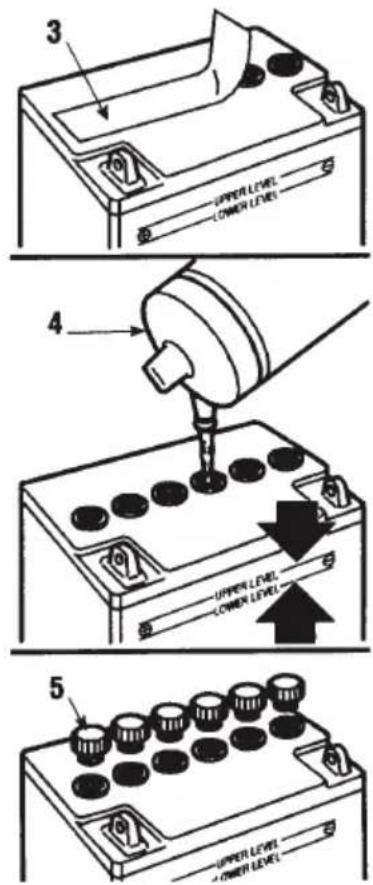

Batteriet (1) er plassert bak motoren og holdes på plass av en elastisk festerem (2). Løsne festeremmen (2), fjern batteriet og beskyttelsesdekselet (3) og hell på batteri-syre (4) (Syre 1,208° Baumé) til den när angitt nivå og er likt fordelt på de seks elementene.

Skru de seks lokkene (5) på plass og start ladingen av batteriene.

Sett batteriet tilbake på plass bak motoren. Koble først den røde kabelen (6) på den positive polen (+), deretter den sorte kabelen (7) på den negative polen (-) med de medfølgende skruene som anvist på øverste illustrasjon.

Sett polene inn med silikonfett og sjekk at beskyttelseshetten på den røde polen sitter riktig.

VIKTIG Når batteriet er aktivert, må det lades fullstendig. Kontakt din Honda fagforhandler, som har det rette utstyret. Batteriladeren som fulgte med, er IKKE i stand til å utføre denne første ladingen etter at det er aktivert.

VIKTIG For å unngå at sikkerhetsbryteren i det elektroniske kortet skal bryte inn, må ikke motoren startes før batteriet er fulladet.

Batterisyren er etsende. Bruk arbeidshansker og følg produsentens forskrifter for sikker behandling og avhending.

3. UTPAKKING OG MONTERING

3.6 MONTERING AV GRESSOPPSAMLERENS FESTE

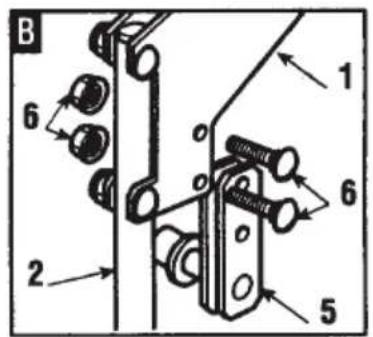

Monter de to festebrakettene (1) på bakplaten (2). Bruk de tre skruene (3) som fulgte med på hver støtte, se illustrasjonen. Stram ikke mutrene (4) helt til.

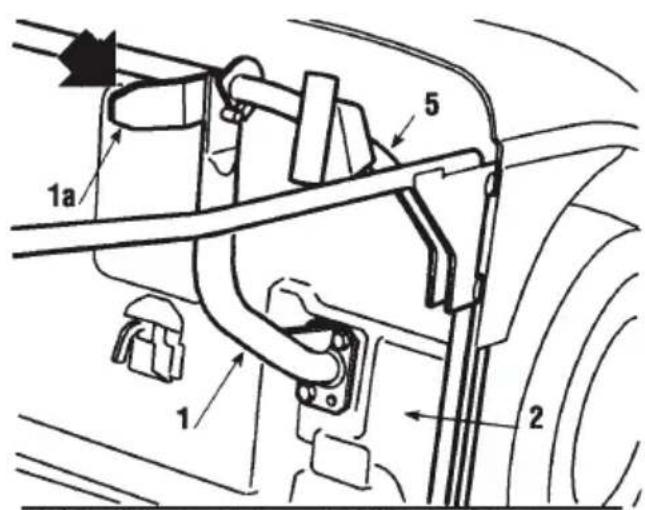

Støttene (1) må monteres slik at vingene (1a) peker innover.

Juster stillingen på de to støttene slik at bolten (7) faller riktig inn i sporet (8) når du svinger gressoppsamlerens ramme.

Sjekk nok en gang at rammen (5) sitter riktig sentrert på bakplaten (2) og at den beveger seg korrekt. Se ovenfor. Avslutt med å stramme til skruene (3) og mutrene (4).

3.7 MONTERING AV GRESSOPPSAMLERENS TIPPESPAK

HF2●●HTE

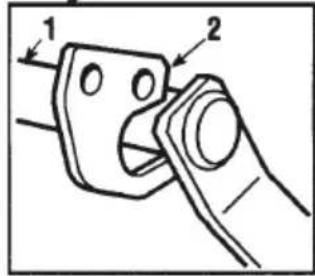

- Still håndtakets aksel (1) i sporet på de to platene (2) og fest dem på innsiden av gressoppsamlerens støtter (3). Bruk de medfølgende skruene (4) i anvist rekkefølge.

- Forbind enden av stangen (5) på løftehåndtaket (6) med bolten (7) og fest de to låseringene (8).

- Sjekk at tippespaken beveger seg - riktig før du monterer gressopp- - samleren på støttene.

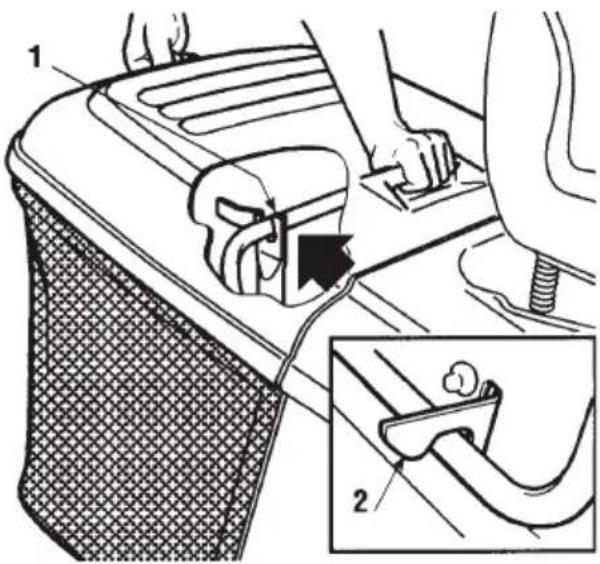

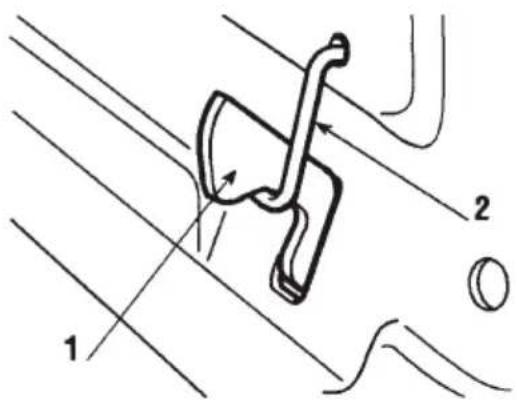

På grunn av transporten er mothaken (1) som fester gressoppsamleren til bakplaten, låst med en bøyle (2).

Denne läsebøylen må fjernes før du fester brakettene til gressoppsamleren, og skal ikke brukes mer.

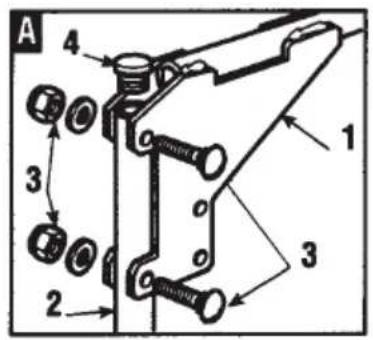

A) Start med å føye overdelen av rammen (1) sammen med frontdelen (2). Bruk vedlagte skruer og muttere som vist.

HF2•••HTE

B) Før du strammer mutterene (3) helt til, må de to støttene (5) settes inn mellom platene på øvre ramme (1) med rullene vendt innover. Fest dem med skruene og mutrene (6) og stram deretter mutrene (3) helt til.

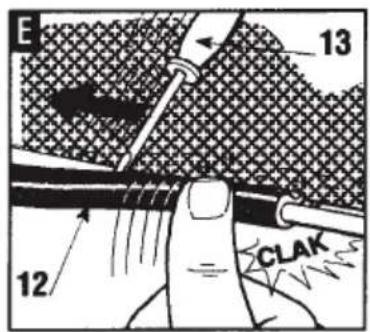

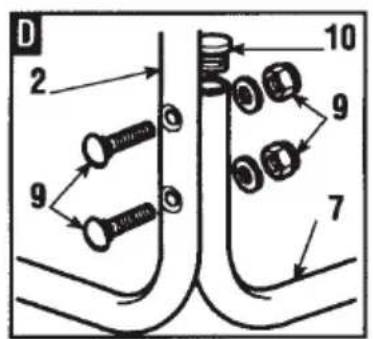

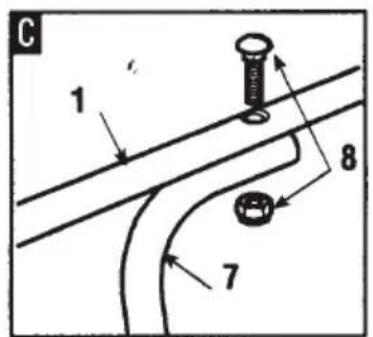

C-D) Fest de to sideelementene (7) med skruene og mutrene (8) som anvist. Fest de to gummilokkene (10) i hullene på de to sideelementene (7).

E) Før rammen inn i lerretsposen (11) og sjekk at den sitter riktig rundt rammen. Hekt plastprofilene (12) på rammen, bruk en skrutrekker.

HF2•••SBE HF2•••HME

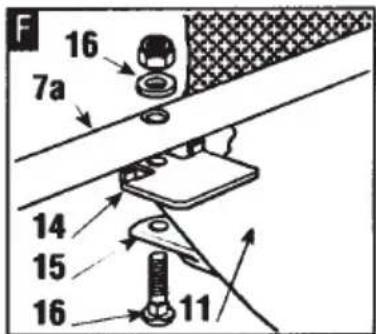

F) Sett platen (14) mellom lerretsposen og nedre del av rammens høyre sideelement (7a). Still hullene på linje.

F) Plasser avstivningsstangen (15) under rammen med skruene og mutrene (16) slik at den flate siden er vendt mot duken.

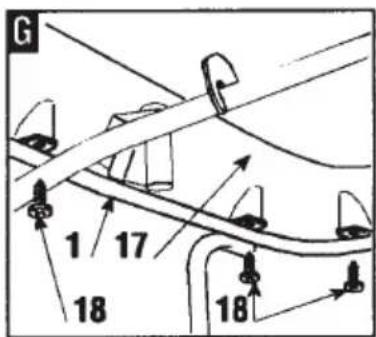

G) Fest dekselet (17) til rammens overdel (1) med de seks skruene (18).

HF2···SBE HF2···HME

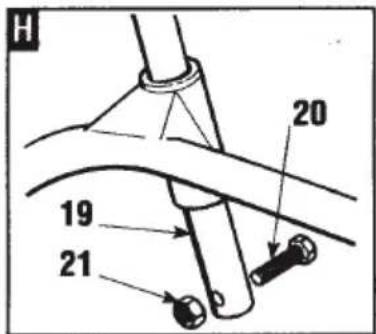

H) Plasser tippespaken (19) i stilling og sett inn nivåstoppeskruen (20) samt mutteren (21).

Denne gjør bensinblandingen fetere og må bare brukes for å starte en kald motor.

4.3 Gasshendel

Regulerer motorens omdreiningshastighet. Stillingene er angitt på et skilt med følgende symboler:

"SAKTE" for minste motorhastighet

"HURTIG" for høyeste motorhastighet

• Når du skal flytte deg fra et område til et annet, plasseres hendelen mellom "SAKTE" og "HURTIG".
• Når du klipper, gjøres dette i "HURTIG" stilling.

4.4 Tenningsnøkkel

Den nøkkelbetjente kontrollen har tre stillinger:

"AV" alt er slått av

“PÅ” aktiverer alle deler

0: "START" aktiverer startmotoren

Når du slipper nøkkel i "START"-stilling, går den automatisk tilbake til "PÅ".

4.5 Hendel parkeringsbrems

Denne hendelen hindrer maskinen i å bevege seg när den står parkert. Hendelen har to stillinger:

• Bremsen kobles inn ved å trå pedalen (4.21 eller 4.31) helt inn og føre hendelen til stilling "B". Når du fjerner foten fra pedalen, har hendelen låst pedalen i denne posisjonen.
• Enkelte modeller har varsellys minner om at parkeringsbremsen er på (4.10.d).
• For å løse ut parkeringsbremsen, trykker du på pedalen (4.21 og 4.31).

Hendelen går da tilbake til stilling "A".

4.6 Justeringshendel for klippehøyde

Hendelen har syv stillinger, merket som "1" til "7" på skiltet. Verdien for stillingene er oppgitt i spesifikasjonstabellen (" Kapittel 9). For å gå fra en høydeinnstilling til en annen, klemmer du inn utløserknappen nederst på hendelen.

4.7 Trykknapp for rygging

Ved å holde denne knappen trykket inn, kan du koble inn reversgiret og rygge selv om knivene er koblet inn, uten at motoren stopper.

4.8 Knivinnkobling og bremsekontroll

HF2···SBE

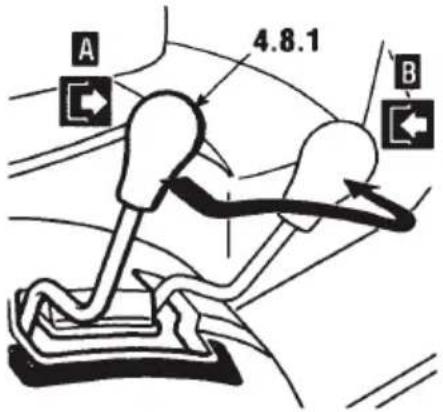

Hendelen (4.8.1) har to stillinger som vist på illustrasjonen:

“A” = Knivene er frakoblet

“B” = Knivene er koblet inn

4. BETJENING / KONTROLLINSTRUMENTER

HF2315HME HF2417 ◇●●

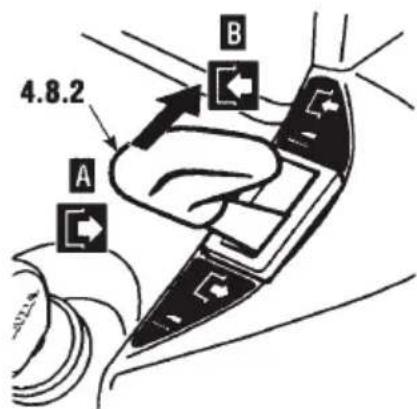

- Hendelen (4.8.2) kobler inn knivene med pneumatisk clutch og har to stillinger som angitt på skiltet:

- Stillingen "Knivene innkoblet" vises med en varselslampe (4.10.c).

HF2620HME

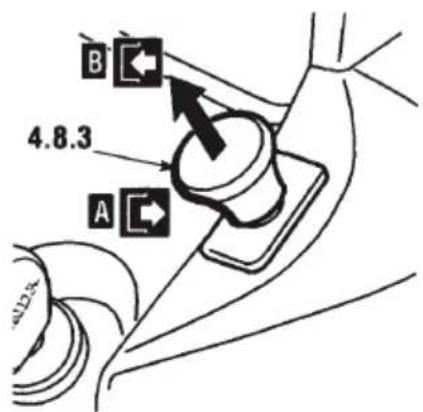

Tallerkenbryteren (4.8.3) kobler inn knivene med en elektronisk clutch:

- Stillingen "Knivene innkoblet" vises med en varselslampe (4.10.c). - Hvis knivene er koblet inn og sikkerhets-forholdene ikke er innfridd, stopper motoren og kan ikke startes igjen (" 5.2).

- Når knivene er frakoblet (stilling "A"), aktiveres samtidig en brems som stopper knivrotasjonen i løpet av få sekunder.

- Det er bare mulig å koble inn reversen ved å trykke inn trykknappen 4.7

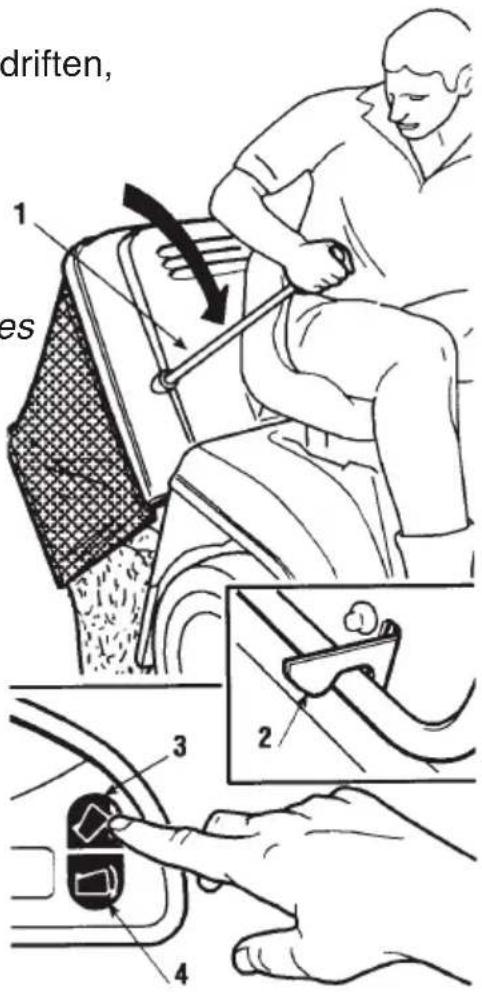

4.9 Spak for å tippe gressoppsamleren

HF2•••SBE HF2•••HME

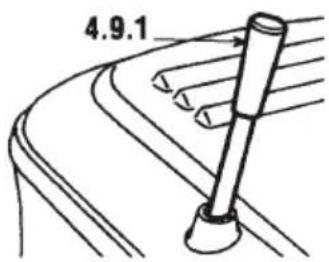

Det er bare mulig å tippe gressoppsamleren ved å bruke spaken (4.9.1), som kan trekkes ut av holderen.

HF2●●●HTE

Gressoppsamleren kan bare tømmes ved å presse trykknappen (4.9.2) inn og holde den inne til kontrollmotoren stopper.

Gressoppsamleren returnerer til arbeidsstilling ved å trykke inn trykknappen (4.9.3) og holde den inne til bøylen hekter seg på plass og kontrollmotoren stopper.

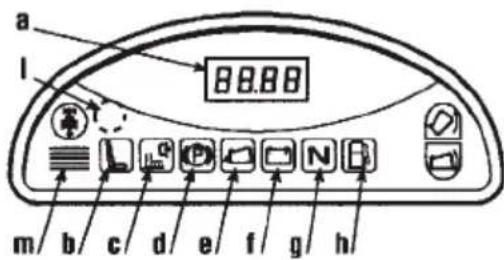

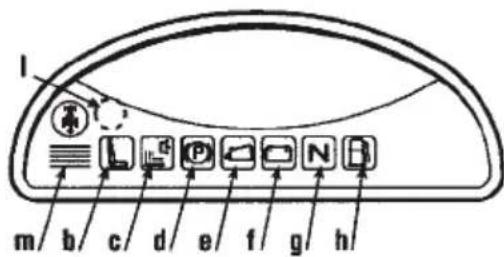

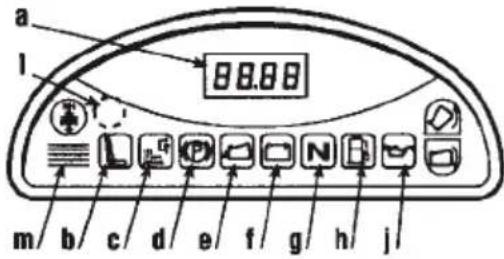

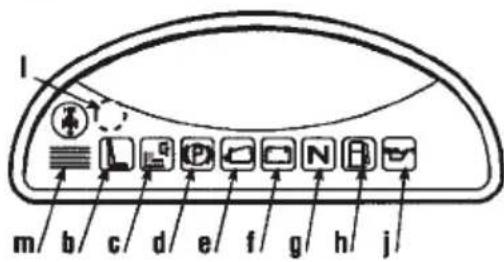

4.10 Varsellys og lydsignaler på panelet

HF2620HTE

HF2417HTE

HF2620HME

HF2315HME

HF2315SBE

a) Displayet kommer på når nøkkelen settes i tenningslåsen (4.4) og viser:

• batterispenningen i PÅ-stilling før motoren starter,
• motorens totale driftstid i PÅ-stilling när motoren er startet.
• et blinkende desimalpunkt (.) som tegn på at telleren arbeider.

Varsellysene tennes når nøkkelen står i PÅ-stilling og lyser i ca 2 sekunder (sammen med en periodisk varsellyd) og viser at alle funksjoner er i orden.

Etterpå tennes varsellys som viser:

b) Fører sittet ikke i setet.
c) Knivene er innkoblet.
d) Pøkeringsbremsen er på.
e) Mangler gressoppsamler/stenbeskyttelse.
f) Utfstrekkelig batterilading; undersøk grunnen i kap. 7 i denne boken.
g) Gret står i fri.
h) Lavt bensinnivå; kun ca 1,5 l igjen på tanken, dvs nok til 30-40 min normal drift.
j) Problem med motorsmøringen; stopp motoren straks og sjekk med motor-manualen. Kontakt Fagforhandleren hvis problemet varer ved.
k) Tennes alltid når nøkkelen (4.4) er i PÅ-stilling og vil lyse så lenge motoren går. Blinker det, betyr det at motoren ikke kan startes (5.2).

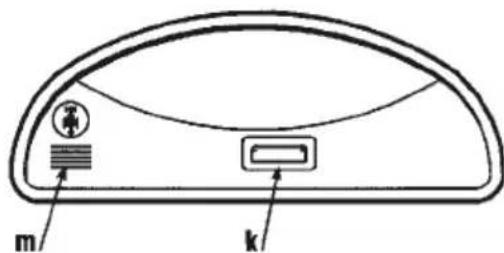

I) Sensoren inne i panelet tennes automatisk kjørelyset (modeller med dette) etter et par sek mørke og slår det av når lyset er tilstrekkelig.

- Unngå unødvendig bruk: Hold området rundt sensoren rent og sett ikke fremmedlegemer på panelet.

• kontinuerlig beskyttelsesinnretningen på det elektroniske har brutt inn
• periodisk varsler at gressoppsamleren er full.

4. BETJENING / KONTROLLINSTRUMENTER

HF2···SBE

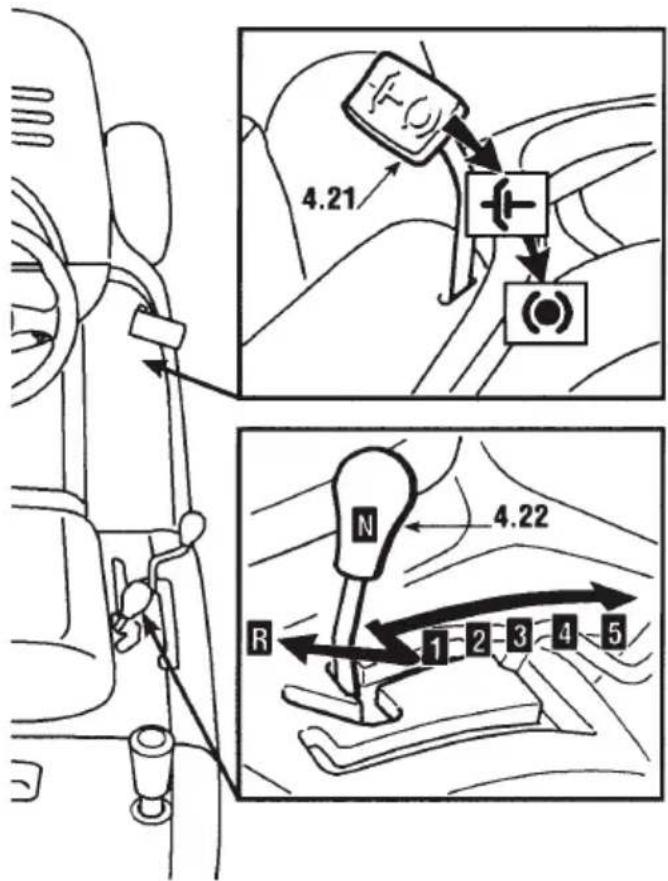

4.21 Clutch/bremsepedal

Denne pedalen har to funksjoner: under den første delen av gangen er den clutch som kobler driften av hjulene inn og ut. I neste del av gangen, virker den som brems på bakhjulene.

VIKTIG "Rid" ikke på clutchen i halvveis inn-/utkoblet stilling. Dette kan føre til over- oppheting og ødelagt kilerem.

VIKTIG Hold foten borte fra pedalen mens plentraktoren er i bevegelse.

4.22 Girspak

Denne spaken har syv stillinger: Fem gir fremover, fristilling "N" og revers "R". For å skifte fra ett gir til neste, trykker du inn pedalen (4.21) halvveis inn og fører girspaken som angitt på skiltet.

ADVARSEL

Reversen må bare kobles inn när maskinen står stille.

HF2···HME

HF2•••HTE

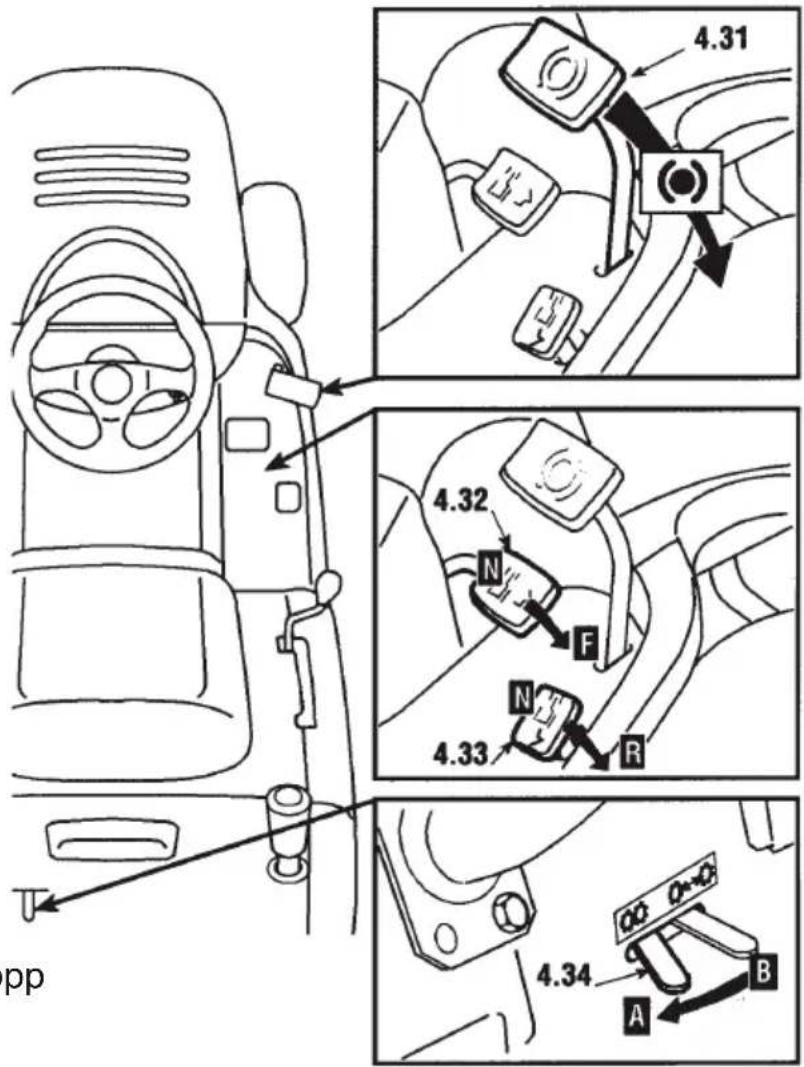

4.31 Bremsepedal

Denne pedalen virker som brems på bakhjulene.

4.32 Pedal for innkobling av driften

Denne pedalen engasjerer driften av bakhjulene samtidig som den tilpasser maskinens fart.

- Når du øker presset på pedalen, øker samtidig plentraktorens fart.

• Når du frigjør pedalen, går den automatisk til fri "N".
• Fritilstanden “N” markeres ved at et indikatorlys lyser opp (4.10.g)

4.33 Reverspedal

Denne pedalen kobler inn reversdrift på hjulene og tilpasser farten.

- ∅kes trykket på pedalen progressivt, øker farten på maskinen.

- Pedalen går automatisk til fri "N" når den frigjøres.

- Fritilstanden "N" markeres ved at et indikatorlys lyser opp (4.10.g).

ADVARSEL

Reversen må bare kobles inn när maskinen står stille.

VIKTIG Hvis en av driftspedalene brukes samtidig som parkeringsbremsen (4.5) er på, stopper motoren

4.34 Hendel for å frigjøre det hydrostatiske giret

“A” = Giret er koblet inn for alle brukssituasjoner, både transport og gressklipping.

“B” = Giret er frigjort og reduserer betraktelig kraften som kreves for å flytte maskinen for hånd - med motoren stoppet.

5.1 SIKKERHETSANBEFALINGER

ADVARSEL

Plentraktoren må bare brukes til det den er

konstruert for: Klippe og samle opp gress.

Ikke fjern eller prøv å forandre på maskinens sikkerhetsutstyr.

Husk at føreren alltid er ansvarlig for ulykker og skader som rammer andre.

• Les sikkerhetsreglene ( .2) og legg spesiell vekt på aktsomhetsreglene når du kjører i skråninger.
• Legg vekt på instruksjonene for bruk og gjør deg kjent med betjeningsfunksjonene og hvordan du fort stopper knivene og motoren.
• Hold hender og føtter borte fra roterende deler og hold sikker avstand fra utkasterkanalen.

Bruk ikke maskinen hvis du ikke føler deg frisk eller er under påvirkning av medisiner eller andre stoffer som nedsetter reaksjonsevne og konsentrasjon.

Det er brukerens ansvar å vurdere risikoen i området det arbeides samt å ta nødvendige forholdsregler for å ivareta egen og andres sikkerhet, spesielt under arbeid i skråninger, på ustabil eller sleip grunn.

Unngå brannfare, stopp ikke maskinen i høyt gress med motoren i gang.

ADVARSEL

Denne plentraktoren må ikke brukes i skråninger som

er brattere enn 10 ^0 (17 %) (5.5).

VIKTIG

Sikkerhetsinnretningene virker på to måter:

• De hindrer motoren fra å starte hvis sikkerhetskravene ikke er innfridde.
• De stopper motoren selv om bare ett av sikkerhetskravene mangler.

For å starte motoren må alltid:

• Føreren forlater førersetet og knivene er koblet inn.
• Føreren forlater førersetet og giret ikke står i fri.
• Føreren forlater førersetet, giret står i fri og parkeringsbremsen ikke er på.
• Gressoppsamleren er hevet eller stenbeskyttelsen er av mens knivene er koblet inn.
• Giret settes i revers med knivene koblet inn. Dette kan unngås ved å trykke inn trykknappen 4.7.

Tabellen under viser forskjellige brukssituasjoner og understreker hvorfor sikkerhetssystemet stopper motoren.

F∅RER GR.OPPS. KNIVER GIR BREMS MOTOR

A) VARSELLYSENE PÅ (Nøkkelen i “PÅ”-stilling)
Sitter JA Utkoblet “N” PÅ Stoppet
Sitter	NEI	Utkoblet “N”	AV Stoppet
B) NÅR DU SKAL STARTE (Nøkkelen i “START”-stilling)
Sitter	-/-	Utkoblet	1...5 - F/R	PÅ	Starter ikke
Sitter	-/-	Innkoblet	“N”	PÅ	Starter ikke
Fraværende	-/-	Utkoblet	“N”	AV	Starter ikke
C) KUN KJ∅RER (Nøkkelen i “PÅ”-stilling)
Sitter JA	Utkoblet		1...5 - F/R	PÅ	Stopper
Fraværende	JA	Utkoblet	“N”	AV	Stopper
D) KLIPPER GRESS (Nøkkelen i “PÅ”-stillig)
Sitter	NEI	Innkoblet	-/-	AV	Stopper
Sitter	JA	Innkoblet	R	AV	Stopper*
Fraværende	JA	Utkoblet	“N”	AV	Stopper
Fraværende	JA	Innkoblet	-/-	PÅ	Stopper

* Dette kan unngås ved å holde trykknappen 4.7 inne.

5. SLIK BRUKER DU PLENTRAKTOREN

5.3 FORBEREDELSER F∅R DU STARTER ARBEIDET

Før du begynner arbeidet, er det nødvendig å foreta flere kontroller og handlinger for å sikre at jobben får best resultat og foregår så sikkert som mulig.

5.3.1 TILPASNING AV SETE

HF2···◇BE

For å justere setet må de fire festeskruene (1) løsnes. Setet kan nå skyves frem eller tilbake langs festespaltene.

Når du har funnet ønsket stilling strammes de fire skruene (1) igjen.

HF2ME

HF2•••◇TE

- Sleidesetet kan justeres i seks - forskjellige stillinger.

- Stillingen kan endres ved å trekke - hendelen (1) opp og sleide setet til - det låser seg i ønsket posisjon.

5.3.2 DEKKTRYKK

Sku av hetten for å komme til ventilen og bruk trykkluft med manometer. Riktig dekktrykk finner du i tabellen "Tekniske spesifikasjoner" (kap. 9).

Riktig dekktrykk er avgjørende for å justere klipperdekselet korrekt og dermed få jevnt klipperesultat.

Still plentraktoren på et plant underlag og stopp motoren før du sjekker oljenivået. Fremgangsmåten er beskrevet i motorens håndbok.

Riktig oljenivå ligger mellom merkene for MIN. og MAX på peilestaven.

Bruk trakt når du fyller drivstoff og unngå å overfylle tanken. Volum bensintank: ca 6,2 liter.

Fylling av drivstoff bør foregå utendørs eller i godt ventilerte rom og med motoren slått av. Husk - bensin er brannfarlig: Bruk aldri fyrstikker, unngå åpen ild og røyk ikke när du kontrollerer tanken eller fyller bensin.

Bruk aldri maskinen uten beskyttelse foran ukasterkanalen

HF2•••HTE

Beskyttelsen må monteres med
- tippespaken senket.

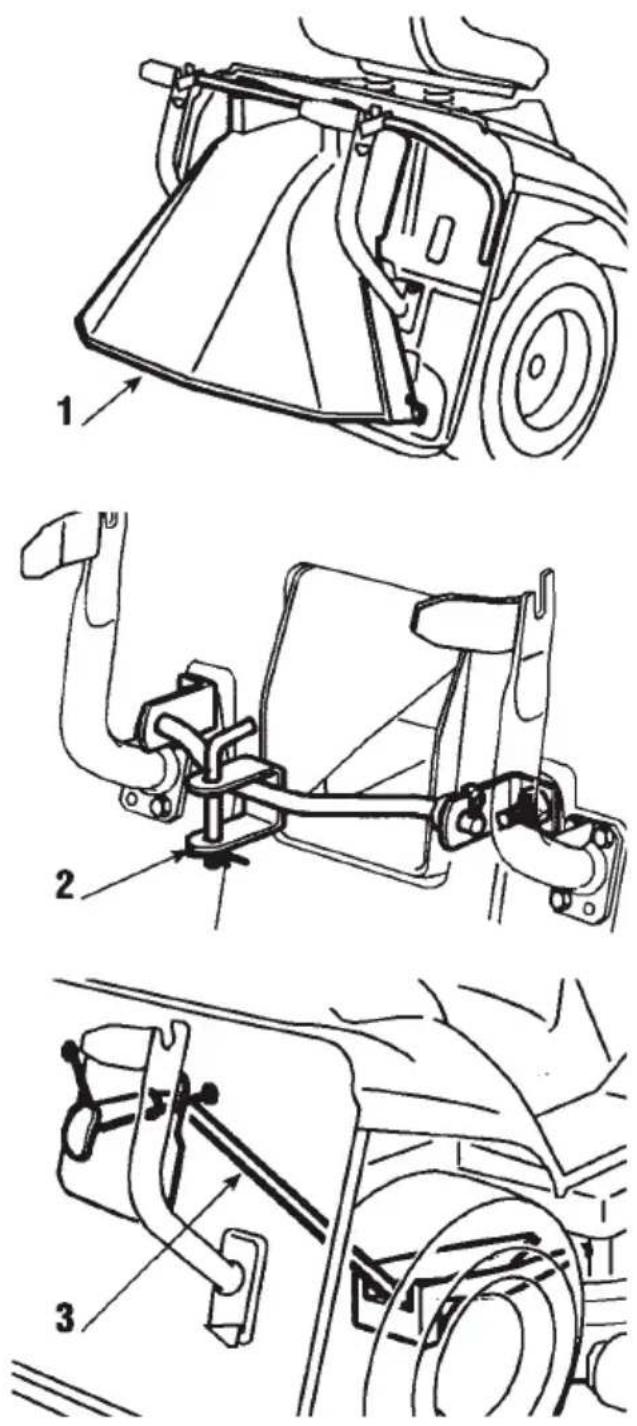

Gressoppsamleren settes på plass ved å hekte rammens øvre stang på sporet i de to festene(1).

Sjekk at nedre rør i gressoppsamlerens åpning klikker på plass i sperrehaken (2).

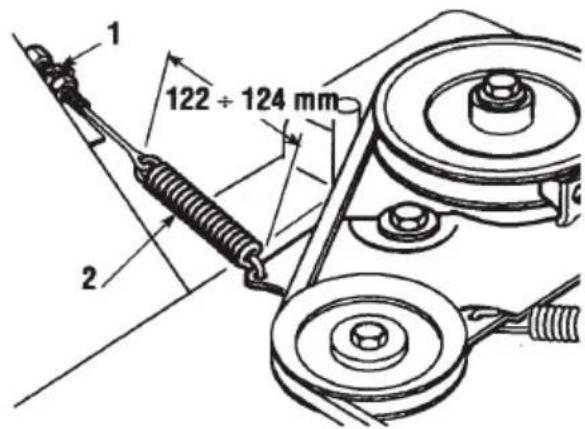

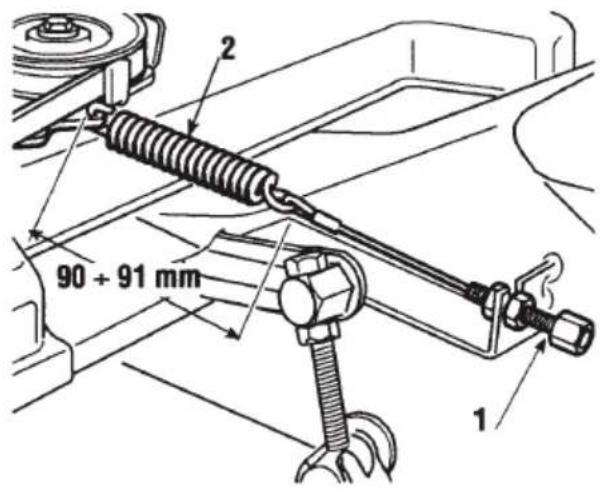

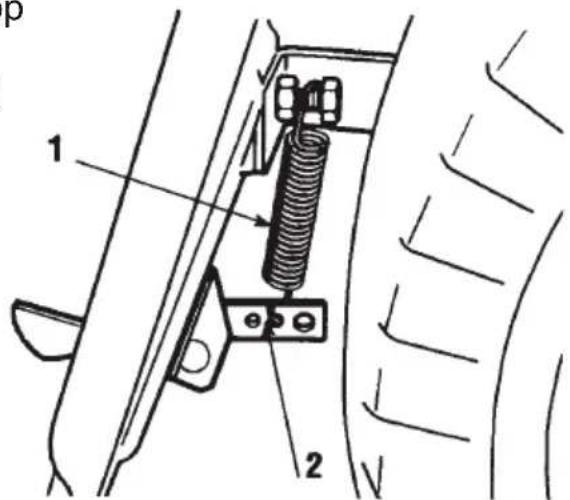

Sitter haken for løst eller stramt, må returfjæren justeres (6.3.6).

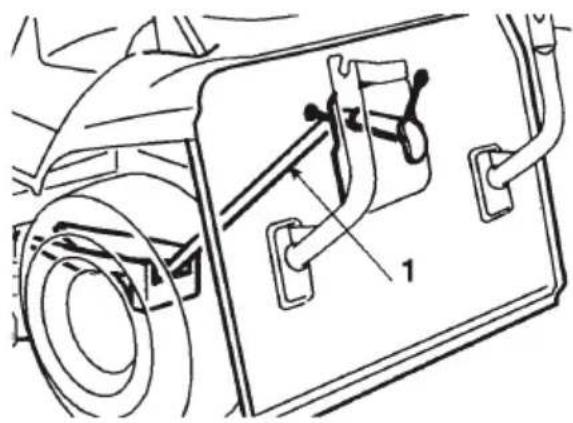

∅nsker du å klippe uten gressoppsamler, kan du montere en stenbeskyttelse (8.2). (ekstrautstyr) på platen i stedet.

Monteringsbeskrivelsen finner du i en egen manual.

Sjekk at sikkerhetssystemet virker etter hensikten i de forskjellige situasjoner som er beskrevet i listen over brukssituasjoner (5.2) og forsikre deg om at du får oppgitt resultat i alle situasjoner.

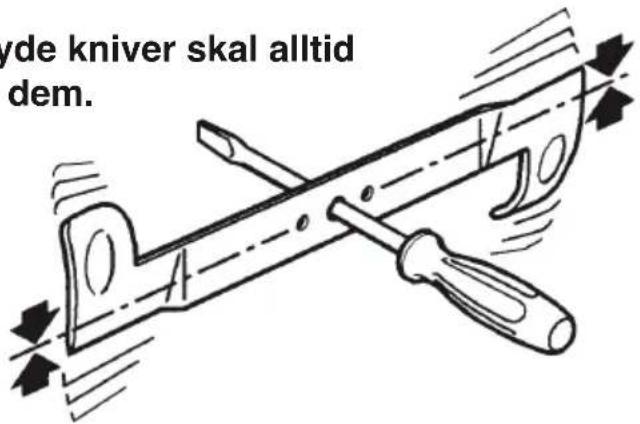

- En kniv som sitter løst forårsaker vibrasjoner og kan være farlige.

ADVARSEL

For å starte motoren:

• sett på parkeringsbremsen ( 4.5) i hellende terreng,
• sett giret i fri ("N"), (4.22 eller 4.32/33),
• koble ut knivene ( 4.8),
• hvis motoren er kald ( 4.2)
• still gasskontrollen ( 4.3) mellom "SAKTE" og "HURTIG".
• sett inn tenningsnøkkelen ( 4.4), vri den til "PÅ" for å få elektrisk kontakt og deretter til "START" for å starte motoren
• slipp tenningsnøkkelen med det samme motoren starter

Når motoren er startet, settes gassen i "SAKTE"-stilling og choken åpnes (hvis modellen er utstyrt med choke).

VIKTIG

Choken må åpnes straks motoren går jevnt. Bruker du choke på varm motor, sotes pluggen og motoren vil gå ujevnt.

VIKTIG

Skulle du ha vansker med å starte, så bruk ikke startmotoren for lenge av gangen. Dette vil føre til at batteriet tappes og at motoren blir våt. Sett nøkkelen i "AV"-stilling og vent noen sekunder før du prøver å starte igjen. Skulle startvanskene vedvare, så se kapittel 7 i denne instruksjonsboken eller motorens manual.

VIKTIG

Sikkerhetsutstyret vil hindre motoren i å starte när:

I slike tilfeller må startprosedyren starte forfra igjen.

Tenningsnøkkelen må først vris tilbake til "AV" før motoren kan startes.

Plentraktoren er ikke utviklet eller testet for kjøring på offentlig vei. Den skal bare brukes (som bestemt i trafikkreglene) på private områder uten offentlig ferdsel.

VIKTIG Når du kjører plentraktoren uten å klippe, skal klipperdekselet alltid være i høyeste stilling (stilling 7).

HF2•••SBE

Sett gasskontrollen mellom "SAKTE" og "HURTIG" og girhendelen i 1. gir (4.22).
Hold pedalen inne og frigjør parkeringsbremsen. Slipp så pedalen sakte ut, den forandrer seg nå fra "brems" til "clutch" og virker på bakhjulene (4.21).

! ADVARSEL

Pedalen må frigjøres gradvis - plutselig inn- at plentraktoren steiler og du mister kontrollen.

∅k farten gradvist til arbeidshastighet ved hjelp av gassen og girhendelen. For å skifte gir, trykkes clutchpedalen halvveis inn (4.21).

HF2•••HME HF2•••HTE

Sett gasskontrollen i stilling mellom "SAKTE" OG "HURTIG".

Frigjør parkeringsbrems og bremsepedal (4.31).

Trykk hydrostatpedalen (4.32) fremover og la traktoren få ønsket hastighet ved å øke trykket på pedalen samtidig som du bruker gasshendelen.

ADVARSEL

Fremdriften må kobles inn som beskrevet (

4.32) for å hindre bråstart og at traktoren skal steile slik at du mister kontrollen. Dette er spesielt viktig i skråninger.

5.4.3 BREMSING

Reduser først motorens omdreiningshastighet ved å slippe opp gassen før du bruker bremsepedalen (4.21 eller 4.31) for ytterligere å minske hastigheten og maskinen stopper.

HF2•••HME HF2•••HTE

VIKTIG Ved bare å frigjøre driftspedalen fra fremover eller revers,
- reduserer du maskinens hastighet betraktelig.

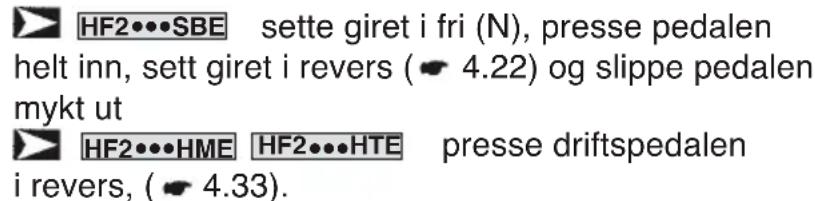

5.4.4 RYGGING

• Trykk inn pedalen til maskinen stopper. Koble deretter inn reversen ved å
  bevege girhendelen sideveis til posisjon "R" (4.22). Slipp pedalen gradvis
• for å engasjere clutchen og begynne ryggingen.

HF2•••HME HF2•••HTE

Når traktoren står helt stanset, starter ryggingen ved at du trykker pedalen ned
• mot "R"-posisjonen (4.33).

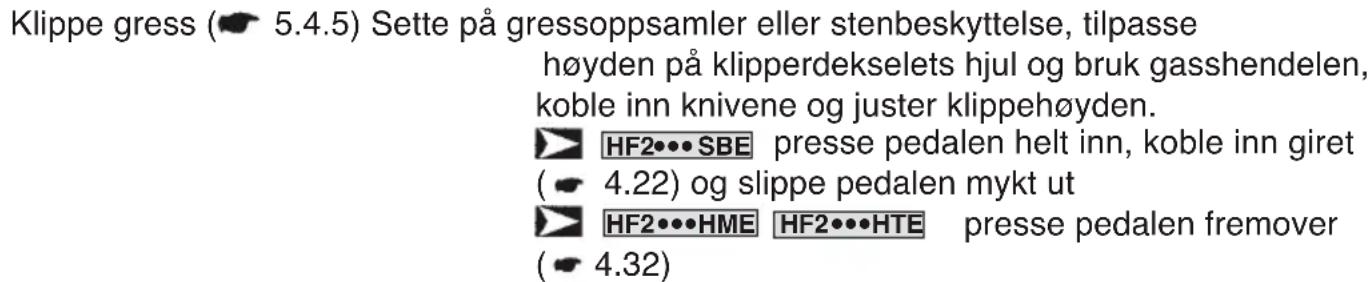

5.4.5 GRESSKLIPPING

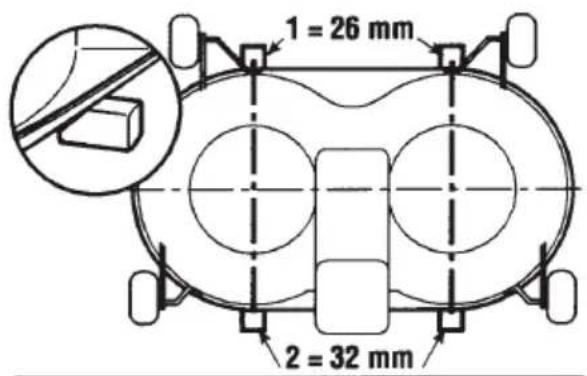

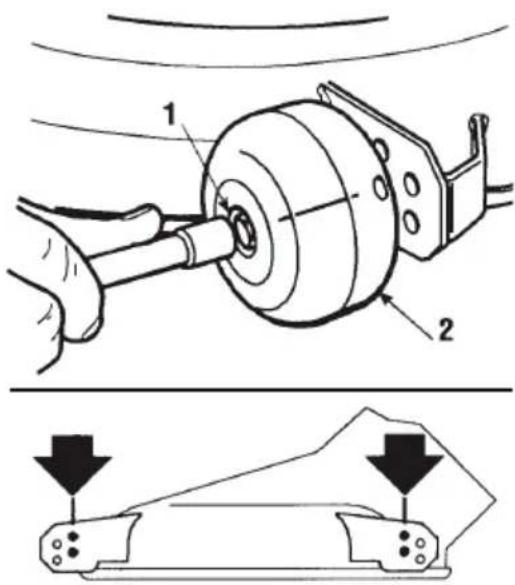

Støttehjulene (1) på klipperdekselet er i utgangspunktet stilt slik at det er sikker
• avstand mellom underkanten på klipperdekselet og bakken. Dette er gjort for å
- hindre at plenen blir skadet dersom bakken er ujevn.
- Hvert av støttehjulene kan stilles i to forskjellige høyder: I laveste stilling har - du avstand til bakken som beskrevet foran, mens dette ikke er tilfelle i høyeste - stilling.

5. SLIK BRUKER DU PLENTRAKTOREN

For å forandre stilling på støttehjulene,
må du skru opp bolten (1) og ta den ut.
Deretter plasseres hjulet (2) i øverste
eller nederste hull på festebraketten -
se illustrasjonen.

! ADVARSEL

Dette arbeidet må utføres på alle fire hjul - MED MOTOREN STOPPET OG KNIVENE KOBLET FRA.

Start av gressklipping:

• sett gasshendelen i "HURTIG" stilling,
• sett klipperdekselet i høyeste stilling,
• koble inn knivene ( 4.9),
• start fremdriften gradvis og vær spesielt aktsom, som tidligere påpekt.
• tilpass fremdriftshastigheten og klippehøyden (4.6) etter forholdene på plenen (gressets høyde, tetthet og fuktighet). På en plan plen kan du generelt følge retningslinjene under:

Høyt og tett gress - fuktig plen 2,5 km/t

Normale forhold 4 - 6 km/t

Lavt gress - tørr plen over 6 km/t

HF2···HME

HF2●●●HTE

Hastigheten tilpasses gradvist ved å trykke på fremdriftspedalen

! ADVARSEL

Når du klipper skråninger, må hastigheten reduseres til et trygt nivå (1.2 - 5.5)

I alle tilfelle må hastigheten alltid reduseres hvis du merker at motorhastigheten avtar. Dette fordi klipperesultatet aldri blir bra hvis hastigheten er for høy i forhold til mengden gress som skal klippes.

Koble ut knivene og still klipperdekselet i høyeste stilling hver gang du støter på og må passere en hindring.

5.4.6 T∅MMING AV GRESSOPPSAMLER

Unngå at gressoppsamleren blir så full at den hindrer effektiv oppsamling. Når gressoppsamleren er full, hører du et varselsignal:

• reduser motorhastigheten,
• koble inn fri (N) (4.22 eller 432/33) og stopp fremdriften,
• sett på parkeringsbremsen i skråninger,
• koble fra knivene ( 4.8) og lydsignalet stopper,

HF2···SBE HF2···HME

VIKTIG Gressoppsamleren må alltid tømmes med frakoblede kniver, ellers vil motoren stoppe.

• trekk ut spaken (1) (4.9.1) og tipp gressopp- samleren for å tømme den,
• steng gressoppsamleren ved å hekte den på sperrehaken (2) og senk spaken (1) på plass.

HF2•••HTE

VIKTIG Tømmebryteren virker bare når knivene er koblet fra.

- føreren må sitte i setet, trykke på bryteren (3) og holde den inne til gressoppsamleren er tippet,

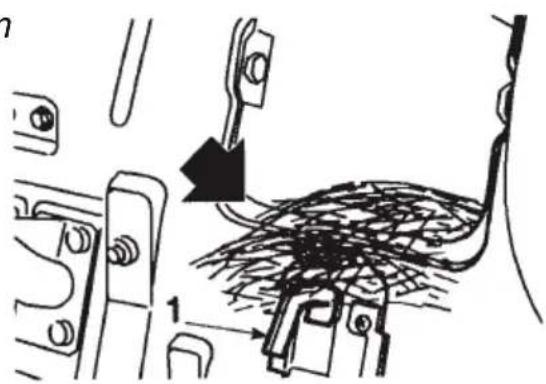

- når den er tom, holdes bryteren (4) ( 4.9.3) trykket inn til gressoppsamleren har gått helt ned. Sjekk at sperrehaken (2) er på plass.

VIKTIG Det kan skje at lydsignalet lyder när knivene kobles inn, selv om gressoppsamleren er tömt. Dette skyldes at det ligger gressavfall igjen på

mikrobryterens sensor. For å stoppe signalet, må knivene kobles fra for deretter straks å koble dem inn igjen. Skulle lydsignaler likevel fortsette, må du stoppe motoren, ta av gressoppsamleren og fjerne gresset som har samlet seg på sensoren (1).

Dersom du klipper svært høyt gress, og spesielt ved høye hastigheter, kan det hende at utkasterkanalen blokkeres. Skulle dette inntreffe, må:

• fremdriften straks stoppes, knivene kobles fra, motoren stanses og nøkkelen tas ut.
• gressoppsamleren eller stenbeskyttelsen tas av,
• gressavfall fjernes fra utkasterkanalen. Du när avfallet gjennom ytre utkasterkanal.

ADVARSEL

Denne jobben må utføres med motoren stoppet.

5.4.8 MULCHING-FUNKSJON (ekstrautstyr)

Mulching-funksjonen bearbeider gresset inne i klipperdekselet og kutter det i små biter som spres ut over plenen som naturlig gjødsel.

Dette ekstrautsyret må festes på bakplaten og brukes som foreskrevet i egen manual.

Når du er ferdig med å klippe, kobles knivene fra, motorhastigheten reduseres og plentraktoren kjøres med klipperdekselet i høyeste stilling.

5.4.10 NÅR DU FORLATER MASKINEN

Stopp maskinen, sett gasshendelen i "SAKTE"-stilling og stans maskinen ved å sett tenningsnøkkelen i "AV"-stilling.

Ta alltid tenningsnøkkelen med deg når du forlater

plentraktoren uten tilsyn.

5.4.11 RENGJ∅RING OG LAGRING

Lagre maskinen på et tørt sted hvor den står beskyttet mot vær og dekk den helst til med en presenning. Hver gang du har klippet bør utvendige flater på plentraktoren rengjøres, gressoppsamleren tømmes og ristes for å fjerne rester av gress og jord.

ADVARSEL

Tøm alltid gressoppsamleren - parker aldri maskinen inne i rom med gress i oppsamleren.

Rengjør alle plastdeler på karosseriet med svamp og såpevann. Unngå vann på motor, elektriske deler eller det elektroniske kortet under dashbordet.

VIKTIG

Bruk aldri høyttrykksspyler eller aggressive rengjøringsmidler for å vaske karosseri eller motor.

For å rengjøre innsiden på klipperdekselet og utkasterkanalen må plentraktoren stå stødig med:

• gressoppsamler/stenbeskyttelse på plass,
• brukeren sittende i førersertet,
• motoren i gang,
• giret i fri ("N"),
• parkeringsbremsen påsatt,
• knivene koblet inn.

Sett klipperdekselet i laveste stilling når du rengjør, det er mest effektivt. Tav av gressoppsamleren, tøm og skyll og sørg for at den tørker fortest mulig.

HF2620◇••

VIKTIG

For å ikke å svekke yteevnen

• unngå at vann kommer i kontakt med oljen,
• sett ikke høyttrykksspylen direkte på clutch-enheten,
• rengjør ikke clutchen med bensin.

5.4.12 OPPLAG I LENGRE PERIODER

Skal plentraktoren parkeres lengre enn én måned, kobler du av den sorte batterikabelen (jord) og følger instruksjonene i motorens håndbok. Sett alle anviste punkter inn med olje (6.2.1.).

ADVARSEL

Fjern omhyggelig alle gressrester som kan ha samlet

seg på motoren eller rundt lyddemperen for å hindre at de antennes neste gang maskinen brukes.

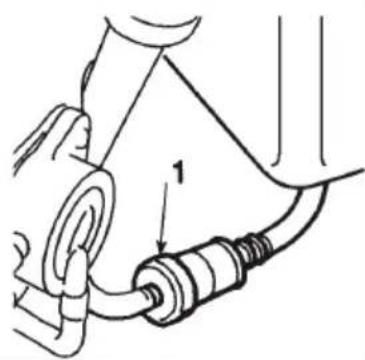

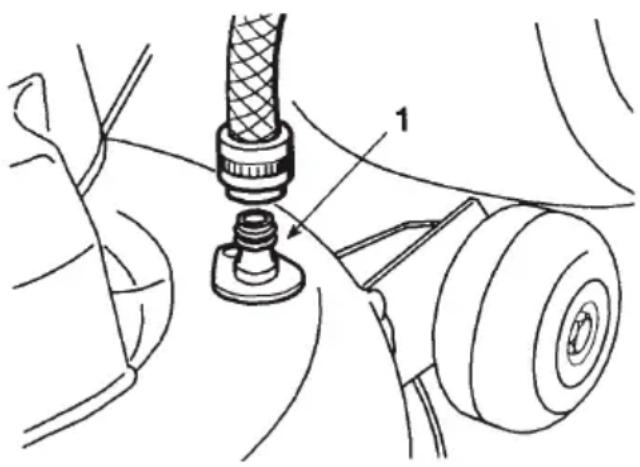

Tøm bensintanken ved å ta av slangen som sitter på inntaket til bensinfilteret (1) og følg instruksjonene i motorens håndbok.

Sett slangen på plass igjen.

Bensin er svært brannfarlig og må oppbevares på

godkjente kanner. Sørg alltid for at lokk på kanne og bensintank er forsvarlig skrudd igjen.

VIKTIG Batteriet må oppbevares på et kjølig og tørt sted. Skal det lagres for en måned eller mer, må batteriet lades - kun med den spesielle laderen som fulgte med maskinen - og så lades på ny før du tar det i bruk igjen.

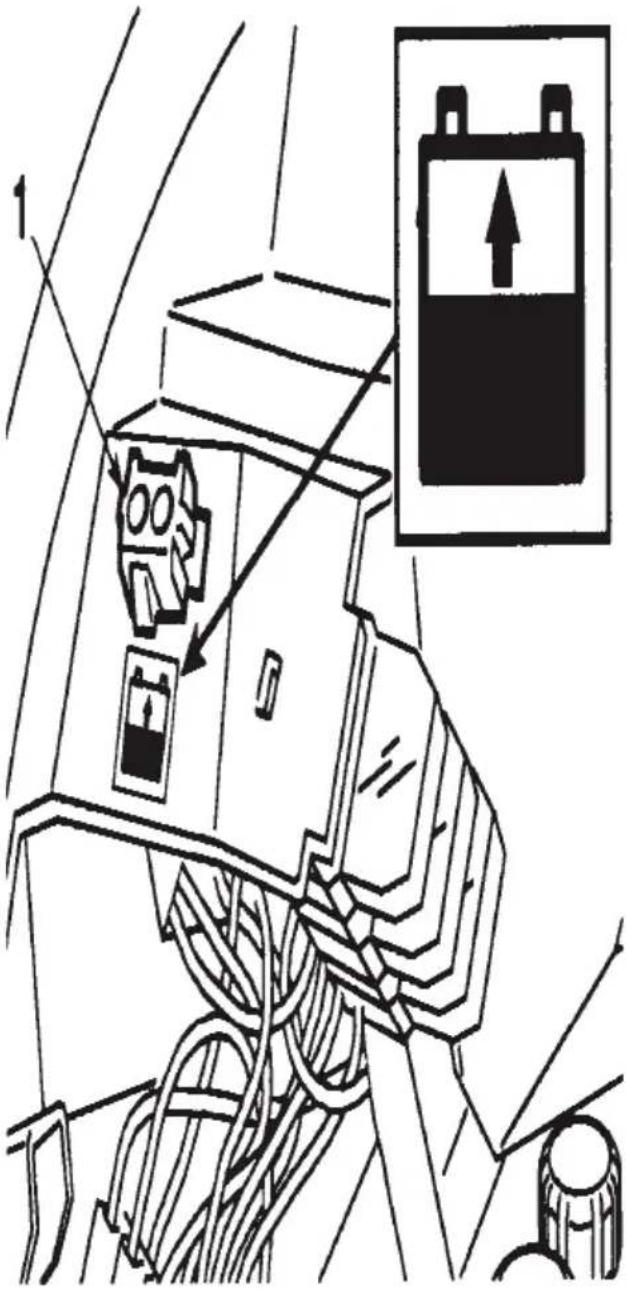

5.4.13 Beskyttelse av elektonisk kort

Det elektroniske kortet har en automatikring som bryter kretsen ved feil i det elektriske systemet. Denne stanser også motoren og varsler dette med lydsignal som bare kan stoppes ved å ta ut tenningsnøkkelen.

Strømkretsen slås automatisk på igjen etter noen sekunder, men feilen bør sjekkes og utbedres for å unngå at sikkerhetssystemet aktiveres igjen.

VIKTIG

• bytt ikke om på koblingene til batteripolene
• bruk ikke plentraktoren uten batteri, det kan ødelegge laderegulatoren
• unngå kortslutninger

5.5 KJ∅RING I SKRÅNINGER

Bruk ikke plentraktoren i bakker brattere enn 10° (17%).

Skrånende plener (se tegning) må klippes opp og ned og aldri på langs.

Vær spesielt aktsom når du forandrer retning og passerer hindringer (kvister, røtter, stener) som kan treffe øverste hjul og føre til at plentraktoren velter eller kommer ut av kontroll.

ADVARSEL

Reduser alltid farten før du forandrer retning i skråninger. Skal du parkere der, må du huske å sette på parkeringsbremsen før du forlater traktoren uten tilsyn.

ADVARSEL

Vær spesielt aktsom når du starter maskinen i skråninger. Unngå risikoen for at plentraktoren velter eller steiler - reduser hastigheten før du kjører inn på skråningen, dette gjelder spesielt når du kjører nedoverbakke.

ADVARSEL

Bruk aldri reversen for å redusere farten i skråninger. Dette kan føre til at du mister kontrollen, spesielt om grunnen er våt og sleip.

HF2•••SBE

ADVARSEL

Kjør aldri med giret i fri ("N") i skråninger eller

- med clutchen utkoblet. Koble alltid inn et lavt gir før du forlater - maskinen og har stoppet motoren.

HF2•••HME HF2•••HTE

Kjør nedoverbakker uten å røre pedalen (4.32/33) slik at du utnytter hydrostatsystemets bremseeffekt når giret ikke er koblet inn.

5.6 TRANSPORT

! ADVARSEL

Skal plentraktoren transporteres på tilhenger eller lasteplan, må det benyttes lasterampe med tilstrekkelig styrke, bredde og lengde. Last opp maskinen uten at motoren går, den må skyves opp av nødvendig antall folk. Når maskinen står på plass, senkes klipperdekselet, parkeringsbremsen settes på og maskinen sikres til planet med rep eller kjetting under transporten.

5.7 SLIK FÅR DU GODT KLIPPERESULTAT

1. For å holde plenen myk og pen, må den klippes regelmessig uten å skade gresset.
2. Det ideelle er å klippe när gresset er tört.
3. Knivene må være i bra stand og skarpe slik at gresset klippes rett av uten flisete ender, som resulterer i at gresset blir gult.
4. Motoren må gå for full hastighet, både for å sikre at gresset klippes rett av og for å få rette kraften for å frakte det gjennom utkasterkanalen.
5. Hvor ofte plenen skal klippes, avhenger av hvor fort det gror. Det viktige er at det ikke får vokse for høyt før du klipper.
6. Under tørkeperioder bør gresset få vokse litt høyere for å hindre at jorden tørker ut.

7. Hvis gresset er svært høyt, bør det klippes i to omganger i løpet av et døgn. Første gang med knivene i høyeste stilling og smalere klippebredde, andre gang i ønsket høyde.

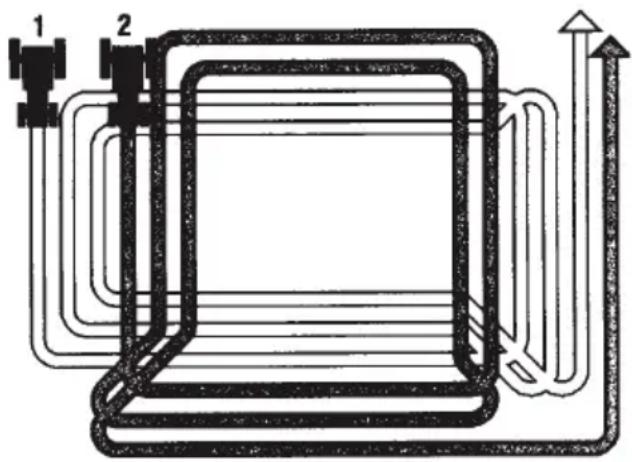

8. Utseendet blir penere hvis du varierer klippingen i begge retninger.

9. Skulle systemet for gressoppsamling tette seg, reduseres kjørehastigheten, som sannsynligvis er for høy i forhold til plenens tilstand. Retter ikke dette på feilen, kan grunnen være at knivene er for sløve eller at eggen er deformert.

10. Vær meget forsiktig når du klipper nær busker eller kanten på bed. Disse kan ødelegge klipperdekselets parallellitet og skade knivene.

Starte motoren (5.4.1) Forsikre deg om at forholdene som tillater start er innfridd før du vrir om startnøkkelen.

Kjøre fremover (5.4.2) Bruke gasshendelen:

Bremse eller stoppe (5.4.3) Redusere motorhastigheten og press pedalen inn

Rygge (5.4.4) Stoppe maskinen:

Tømme Stoppe fremdriften, koble ut knivene og stanse motoren gressoppsamler (5.4.6) og bruke spaken for å tømme gressoppsamleren.

Rense utkasterkanal (5.4.7) Stoppe fremdriften, koble ut knivene og stanse motoren. Ta av gressoppsamleren og rengjøre kanalen

Slutte å klippe (5.4.8) Koble ut knivene og redusere motorhastigheten.

Stans motoren og ta ut tenningsnøkkelen før du utfører noen form for vedlikehold. Les relevante instruksjoner og bruk egnede klær og arbeidshansker når du demonterer/monterer kniver samt alle andre risikofylte situasjoner.

ADVARSEL

Bruk aldri maskinen med slitte eller ødelagte deler.

Disse skal skiftes ut, aldri repareres. Bruk bare originale Honda-deler. Uoriginale deler som ikke holder mål kvalitetsmessig, kan ødelegge maskinen og sette personsikkerheten i fare.

VIKTIG

Tenk miljø - tøm aldri gammel bensin eller brukt motorolje ut på

bakken eller i avløpsrør. Tapp bensin og olje på hensiktsmessige kanner og ta dem med til bensinstasjonen din for destruksjon eller gjenvinning.

Sammendrag av viktige grunner for at vedlikeholdsarbeid kan være påkrevd:

Hver gang.... Må du...

Knivene vibrerer Sjekke boltene ( 6.3.1) og knivbalansen ( 6.3.1)

Knivene river gresset og Skjerpe knivene ( 6.3.1)plenen blir gul

Ujevnt klipperesultat Justere klipperdekselets parallellitet ( 6.3.2)

Knivene kobles unormalt inn Korrigere knivenes innkoblingsjustering ( 6.3.3)

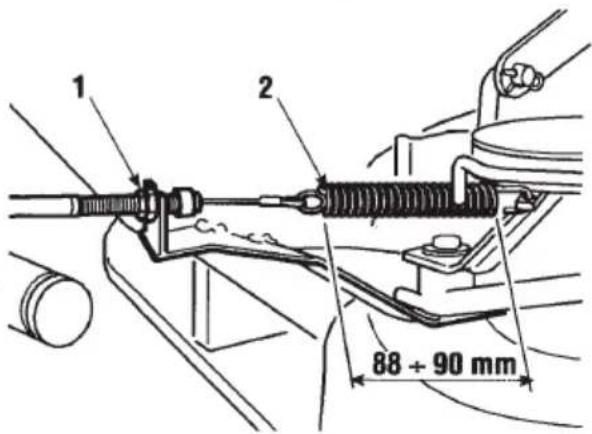

Maskinen bremser ikke Justere bremsefjær ( 6.3.4)

Fremdriften er unormal Justere strekkfjæren ( 6.3.5)

Gressoppsamleren hopper Justere fjæren ( 6.3.6)og har tendens til å åpne seg

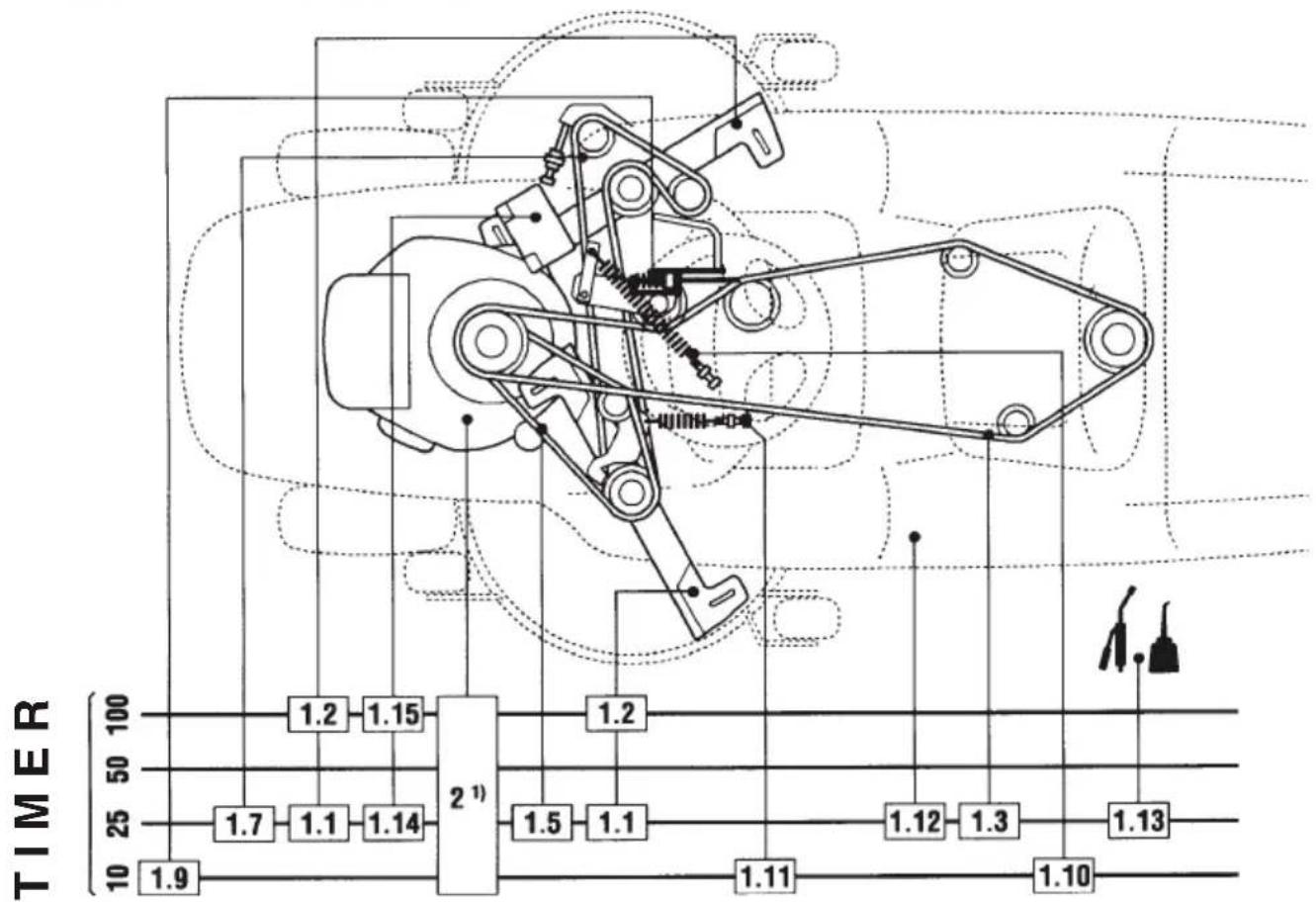

Følg diagrammet som viser punktene som trenger sjekk, smøring og rutine-messig vedlikehold sammen med oljetypen som skal brukes og forskriftsmessig hyppighet.

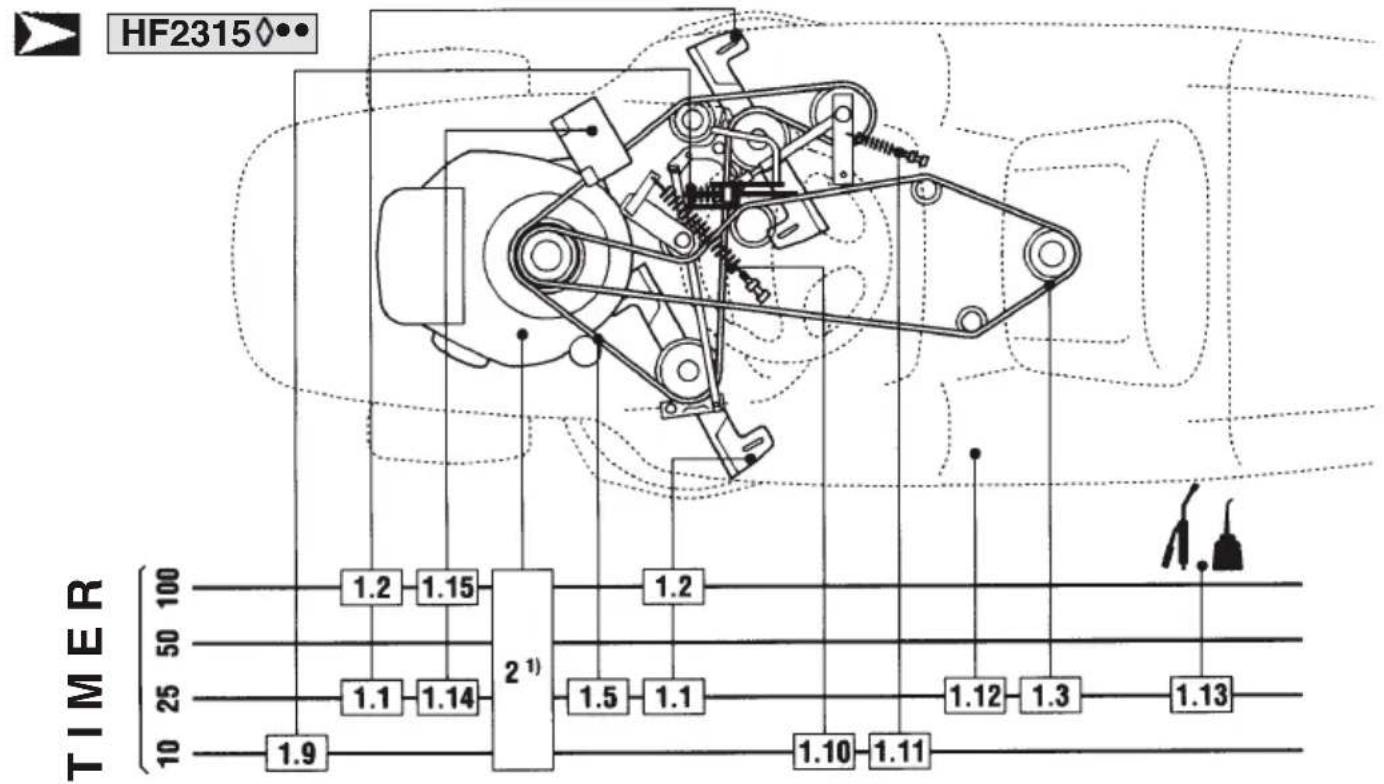

a) Regelmessig vedlikehold (6.2.2)

HF24 HF26

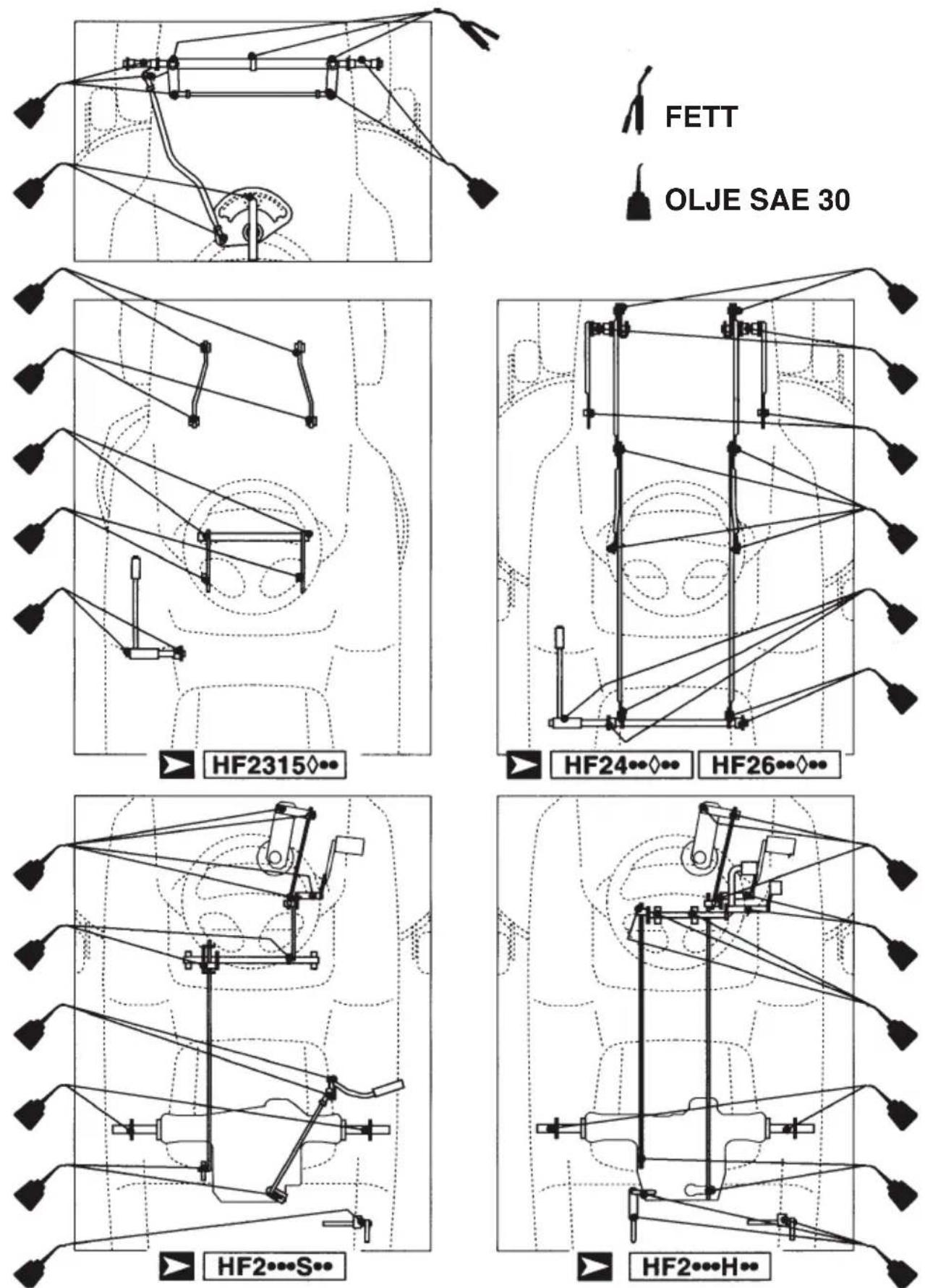

b) Smørepunkter

6.2.2 GUIDE FOR REGELMESSIG VEDLIKEHOLD

Denne tabellen er en hjelp til å vedlikeholde maskinens sikkerhet og bruksegenskaper. Den viser de viktigste vedlikeholds- og smøreoppgavene, og angir med hvilken hyppighet de skal utføres. Til høyre for oppgavene er det bokser hvor du skriver inn dato eller etter antall timer oppgavene ble utført.

OPPGAVE TIMER UTF∅RT (DATO ELLER ANT. TIMER)
1. MASKINEN
1.1 Sjekk skruestramming og knivenes tilstand 25
1.2 Skifte kniv 100
1.3 Sjekk girrem 25
1.4 Skift girrem 2)
1.5 Sjekk drivrem kniver 25
1.6 Skift drivrem kniver 2)
1.7 Sjekk rem som kobler knivene 25
1.8 Skift rem som kobler knivene 2)
1.9 Sjekk og juster brems 10
1.10Sjekk og juster fremdrift 10
1.11 Sjekk innkobling og knivbrems 10
1.12Sjekk stramming alle festemidler 25
1.13Generell smøring3) 25
1.14 Sjekk batteriets tilstand 25
1.15 Lade batteri 100
2. MOTOR1)
2.1 Skift motorolje 4) ....
2.2 Sjekk/rengjør luftfilter ....
2.3 Skift luftfilter ....
2.4 Sjekk bensinfilter ....
2.5 Skift bensinfilter ....
2.6 Sjekk/rengjør tennplugg ....
2.7 Skift tennplugg ....

1) Se motorens manual for komplett liste og hyppighet.

2) Skift ved første tegn tegn til slitasje, kontakt Honda Fagforhandler.

3) Generell smøring bør også utføres hver gang makinen ikke skal brukes i lengre perioder.

1. Operasjonen skal også utføres etter de første 20 brukstimene.

6.2.3 MOTOR

Følg instruksjonene i motorens manual.

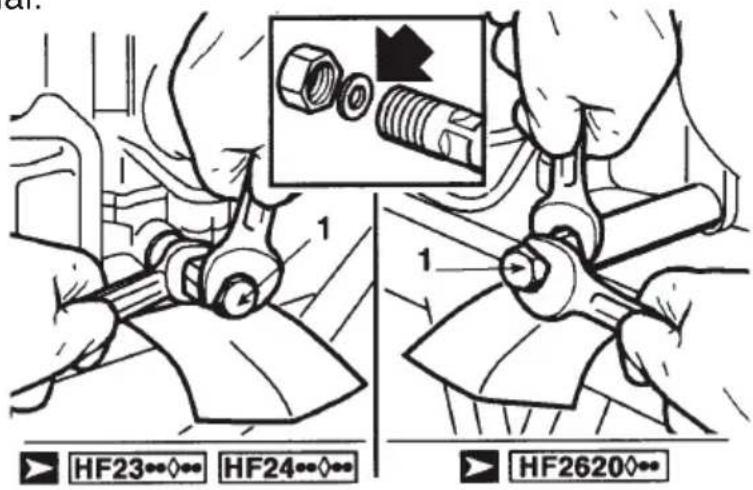

Tapping av olje: Legg et pappstykke under tappepluggen for å hindre at olje drypper ned på maskinens ramme.

For å tømme oljen, skrur du ut pluggen (1). Sørg for at pakningen kommer riktig på plass när du skrur pluggen inn igjen.

6.2.4 BAKAKSEL

Dette er en forseglet enhet som ikke trenger vedlikehold. Den smøres permanent og oljen trenger hverken å skiftes eller etterfylles.

6.2.5 BATTERI

For å sikre lang levetid på batteriet, er nøyaktig vedlikehold viktig. Batteriet må lades før maskinen brukes første gang (3.4).

VIKTIG Ikke noe annet utstyr enn batteriladeren må kobles til dette støpselet.

VIKTIG Lading må foretas med batterilader som følger med plentraktoren, andre ladersystem kan ødelegge batteriet. Følg fremgangsmåten som er gitt i batteriladerens instruksjonsbok.

Et svakt batteri må lades snarest mulig for at ikke batterielementene skal påføres ubotelig skade.

Sjekk batterisyren regelmessig, nivået skal ligge mellom MIN og MAX. Bruk KUN destillert vann når du etterfyller.

6.3 SJEKK OG JUSTERINGER

6.3.1 DEMONTERING, SKJERPING OG BALANSERING AV KNIVENE

Slove kniver river gresset, reduserer gressoppsamlingen og gjør at plenen blir gul.

VIKTIG For å komme til knivene må du ta av klipperdekselet, som er utstyrt med en hurtiglås som gjør operasjonen enklere.

a) Fjerning av klipperdekselet

HF2315◇••

Sett først klipperdekselet i stilling "1", løsne deretter innkoblingens justeringskabel (1) og frigjør fjæren (2).

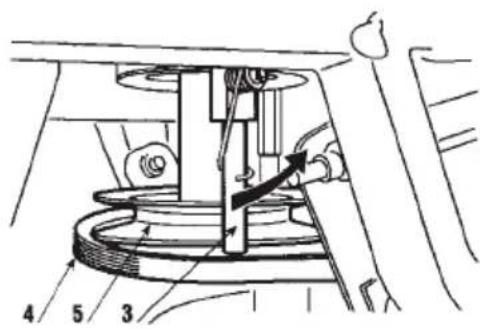

Ta ut sikkerhetsbolten (3) og før gaffelen (4) til siden; vri remføreren (5) forover så mye som er nødvendig for å få remmen (6) løs fra trinsen (7).

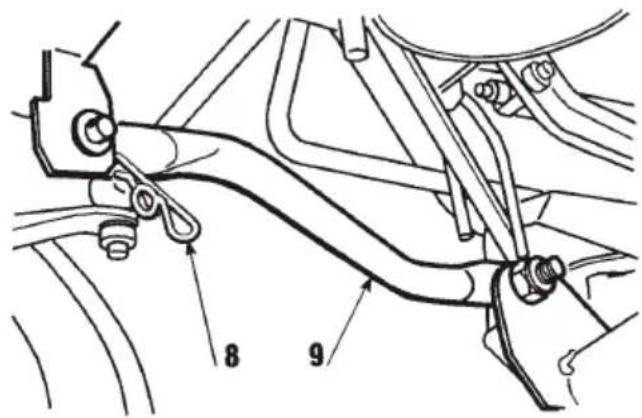

Frigjør de to splintene (8) som låser de to stagene (9) til rammen.

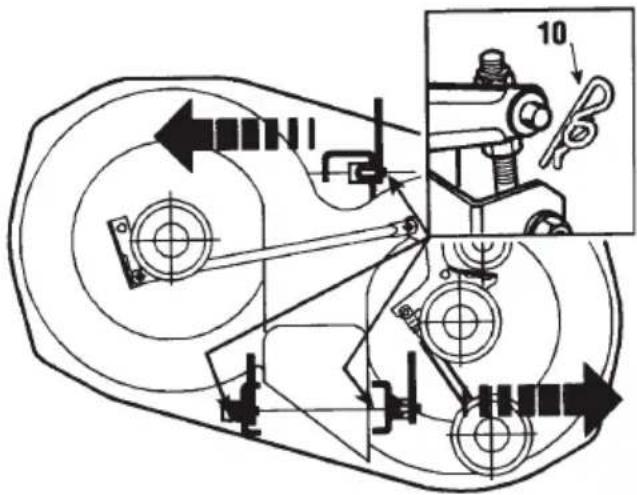

Frigjør de tre splintene (10) som låser boltene på hevarmen. Unngå å røre mutrene og låsemutrene som sikrer dekselets parallellitet.

- Når du har sjekket at alt er i orden, - kan klipperdekselet fjernes; før det - fremover mot venstre slik at alle - boltene kommer ut av holderne.

- Når du skal sette klipperdekselet på - plass igjen, skjer prosedyren i motsatt - rekkefølge. Sjekk at frontstykket på - utkasterkanalen går riktig inn i - utgangen på klipperdekselet.

Sett klipperdekselets høydejusteringsspak i stilling "1".

Gjelder kun HF24●●◇●

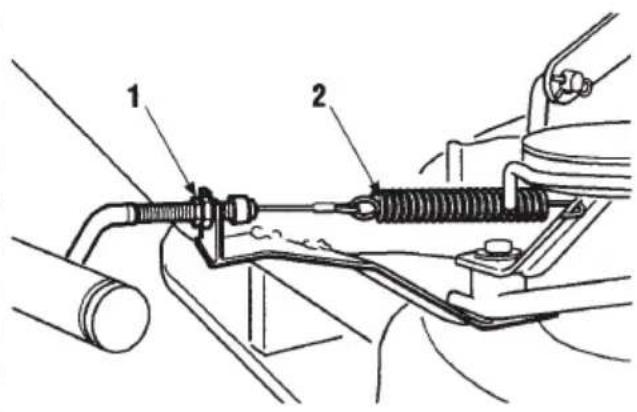

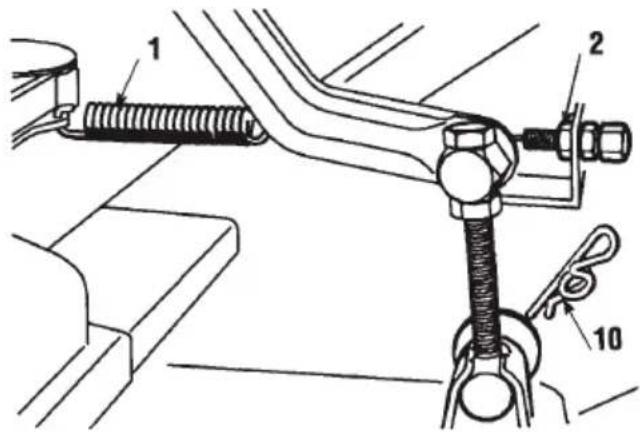

Frigjør fjæren (1) fra knivinnkoblingen.

Løsne innkoblingsremmens register (2) og trekk det ut av holderen.

Trekk den mobile remføreren (3) bakover så langt du må for å frigjøre remmen (4) fra remskiven (5).

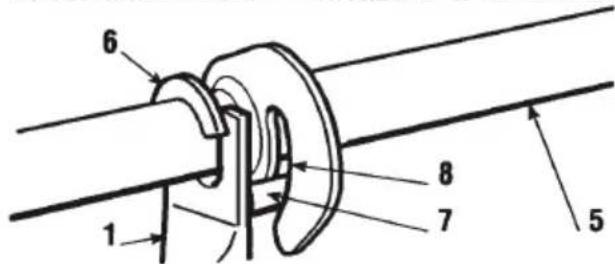

Fjern de to låsesplintene (6) fra de to fremre låseboltene (7) uten å løsne eller forandre stilling på mutrene (8) og låsemutrene (9).

Fjern de to låse- splintene (10) på bakre bolter. Sjekk at det ikke er hindringer, ta av dekselet slik at alle boltene kommer ut av holderne.

De to bakre hullene på hjørneforbindelsene er feste for boltene (7). Monteringen skjer i motsatt rekkefølge av demonteringen. Sjekk at front-stykket på utkasterkanalen går riktig inn i utgangen på klipperdekselet.

b) Demontering, skjerping og avbalansering av knivene

ADVARSEL

Bruk solide arbeidshansker när du jobber med knivene.

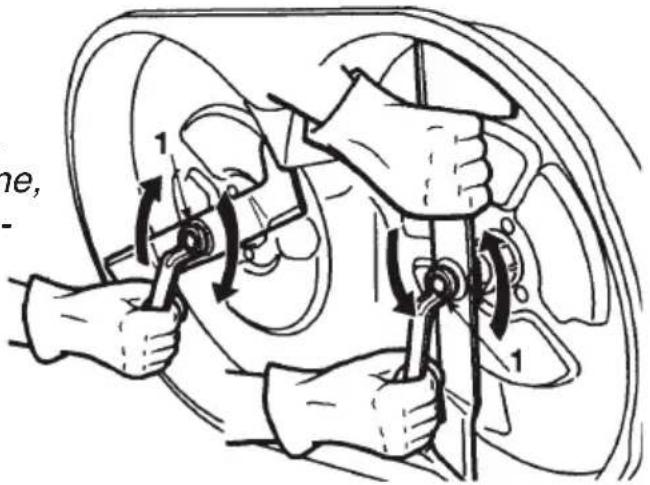

Demontering: Hold kniven fast og skru ut senterskruen (1) med en 15 mm fastnøkkel. Skru i pilretningen som er markert på knivene, festeskruene er nemlig henholdsvis venstre- og høyregjenget.

Slip de to eggene med en middels grov fil og sjekk balansen etterpå med å sette en skrutrekker inn i senterhullet.

ADVARSEL

∅delagte eller bøyde kniver skal alltid

erstattes med nye, forsøk aldri å reparere dem.

Bruk kun originale Honda-kniver.

ADVARSEL

Knivene er ulike

og roterer i hver sin retning. Vær opp- merksom på korrekt posisjon når du monterer dem.

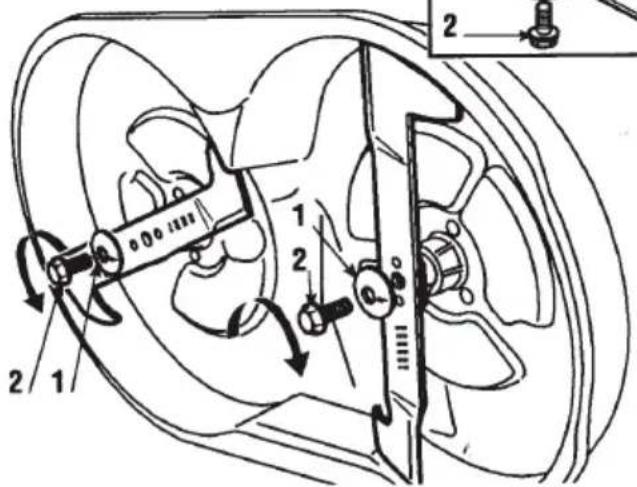

ADVARSEL

Følg alltid den foreskrevne rekkefølge

når knivene monteres igjen. Knivenes vinger skal vende innover mot innersiden av klipperdekselet.

Den konkave siden av den elastiske stoppskiven (1) skal presses mot kniven.

Festeskruene (2) dras godt til, bruk helst momentnøkkel innstilt på 45-50 Nm. Hvis aksellholderen (3) faller av under demonteringen av kniven, så sørg for at kilen (4) sitter godt festet i riktig stilling.

- Plasser maskinen på en plan flate og sjekk at lufttrykket i dekkene er korrekt.

HF2315◇●●

• Legg 26 mm klosser (1) under kanten av dekselets front, og 32 mm klosser under bakenden. Spaken for høydejustering settes i stilling "1".

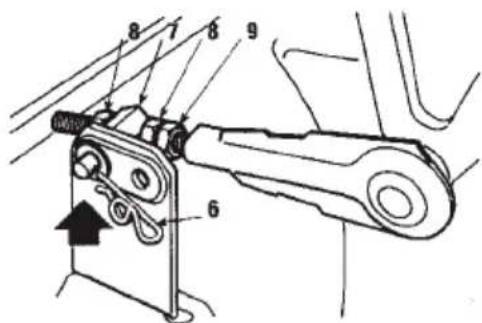

• Løsne de to mutrene (3), mutrene (4, 6, 8) samt låsemutrene (5,7,9) på de tre sporboltene til dekselet hviler på klossene.
• Skru til de to mutrene (6,8) på høyre side og nedre venstre mutter (4) til punktet hvor dekselet begynner å heve seg. Stram de tre låsemutrene (5,7,9) og skru mutrene (3) til løfte-spaken får en liten bevegelse med en tilsvarende bevegelse på løftestagene.

- Enhver høydeforskjell fra bakken på - dekselets høyre og venstre side - kan utlignes ved å skru de to muterne - (4,8) og låsemuterne (5,9) på de bakre - boltene.

Sett høydejusteringsspaken i 2 til 3 forskjellige stillinger og sjekk at dekselet hever seg jevnt og at stillingene har samme høyde fra bakken foran og bak.

- Hvis fronten har tendens til å heve seg - raskere eller saktere, kan den justeres

- med mutrene (10) på venstre forbindelsesbolt (11). Skrus muterne i urviserretning, hever fronten seg raskere, mot urviserretningen gir motsatt effekt. - Får du problemer med innkoblingen eller knivene ikke stopper etter et par sekunder etter justeringene, må du kontakte din Honda Fagforhandler.

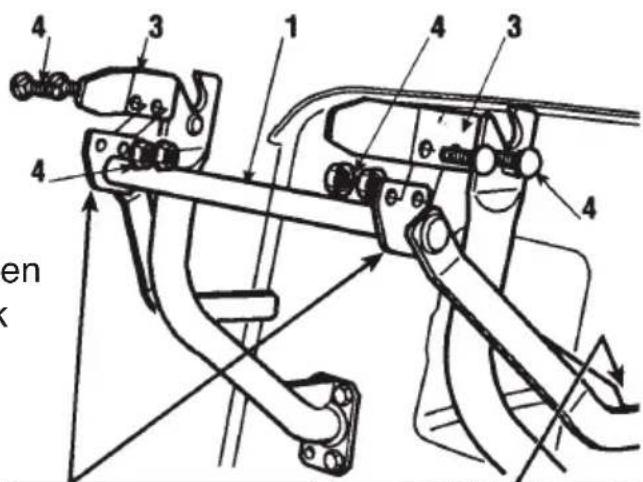

• Legg 26 mm klosser (1) under fronten på dekselet og 32 mm klosser (2) under akterenden. Sett deretter løftespaken i stilling "1".
• Løsne mutrene (3), skruene (5) og låsemutrene (4,5,6) på både høyre og venstre side slik at klipperdekselet hviler på klossene.
• Skyv de to forbindelsesstagene (7) bakover og de to mutrene (3) på hver av stagene nedover til klipperdekselets front begynner å heve seg både på venstre og høyre side. Stram så låsemutrene (4).
• Skru begge bakre skruer (5) til bakenden på klipperdekselet begynner å heve seg både på høyre og venstre side. Stram så begge låsemutrene (6).

Kontakt din Honda Fagforhandler hvis du ikke klarer å justere klipperdekselet skikkelig.

Når du bruker hendelen for å koble ut knivdriften, starter du samtidig knivbremsen, som stopper knivrotasjonen i løpet av få sekunder.

En ledning som er strukket eller en rem som er blitt forlenget, kan forstyrre knivinnkoblingen eller knivrotasjonen.

Skulle dette være tilfelle, må du foreta justereringer i henhold til fremgangsmåten for de forskjellige modellene.

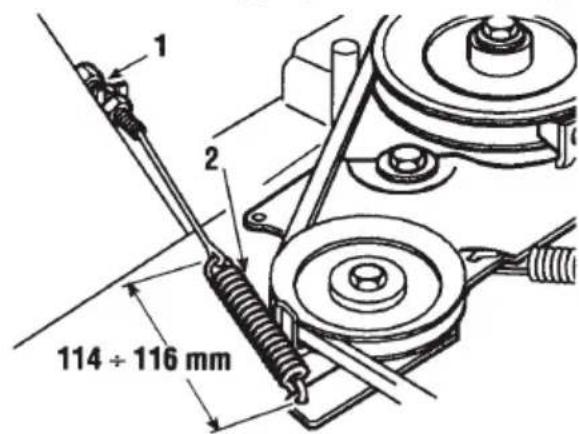

• Skru justeringsmutteren (1) til du får
• riktig lengde (2) (målt fra yttersiden
• på bremsefjæren med knivene koblet
  inn).

HF2415SBE

• Skru justeringsmutteren (1) til du får
• riktig lengde (2) (målt fra yttersiden
• på bremsefjæren med knivene koblet
• inn).

HF2315HME

• Start motoren og koble inn knivene.
• Stopp motoren uten å koble ut knivene.

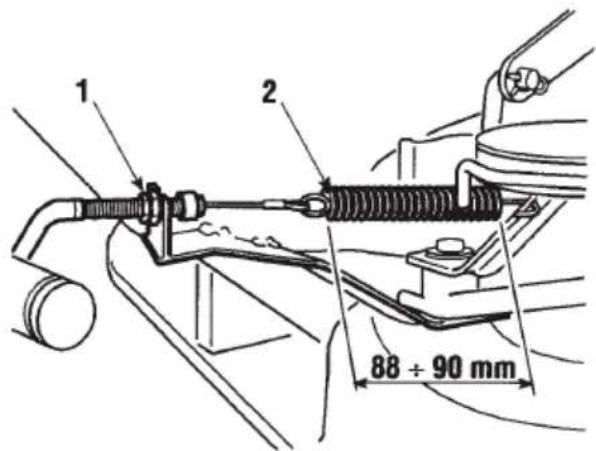

• Skru justeringsmutteren (1) til du får
• riktig lengde (2) (målt fra yttersiden
• på bremsefjæren med knivene koblet inn).
  Koble ut knivene med motoren stoppet.

HF2417◇◇

• Start motoren og koble inn knivene.
• Stopp motoren uten å koble ut knivene.
• Skru justeringsmutteren (1) til du får
• riktig lengde (2) (målt fra yttersiden
• på bremsefjæren).
  Koble ut knivene med motoren stoppet.

HF2620◇••

- Skru justeringsmutteren (1) til du får - riktig lengde (2) (målt fra yttersiden - på bremsefjæren).

6.3.4 JUSTERING AV BREMSEN

Skulle bremselengden bli lengre enn det som er spesifisert for den enkelte modell (5.3.6), må bremsefjæren justeres.

Justeringen må foretas med parkeringsbremsen på. For å komme til bremsefjæren, må inspeksjonsluken under førersetet fjernes.

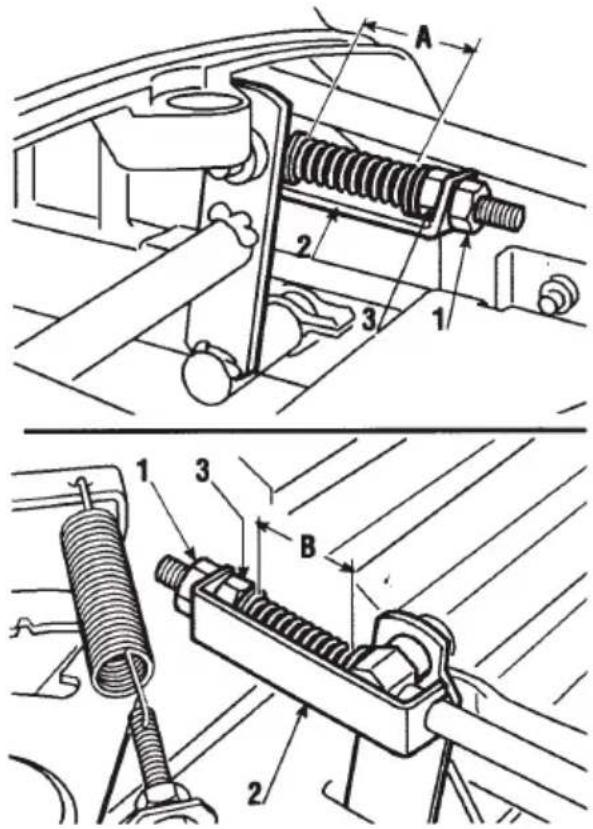

Løsne mutteren (1) som holder braketten (2) og skru mutteren (3) til lengden på bremsefjæren er:

HF2···SBE

A = 47,5 - 49,5 mm

HF2•••HME HF2•••HTE

B = 45 - 47 mm

De spesifiserte målene regnes fra yttersiden av fjæren i begge ender. Etter justeringen skrus mutteren (1) til igjen.

VIKTIG For å unngå overbeslastning av bremsesystemet må ikke fjæren strammes mindre enn de spesifiserte målene.

ADVARSEL

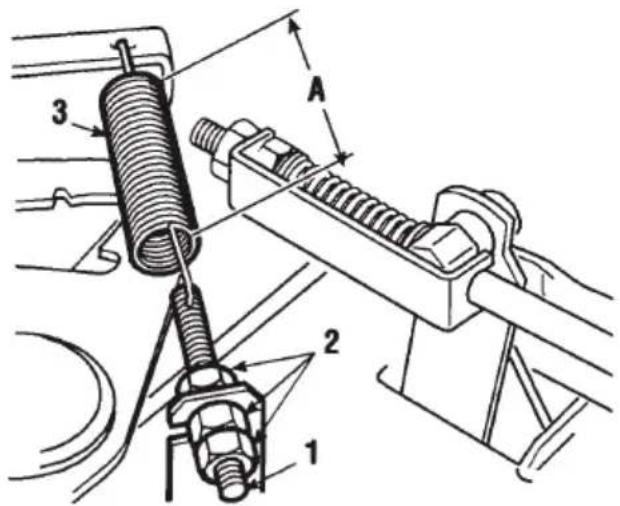

Merker du redusert fremdriftskraft, kan du justere stramming av fjæren for å få tilbake fulle driftsegenskaper.

For å komme til, tar du av inspeksjonsluken under førersetet.

Løsne låsemutrene (2) og stram eller løsne bolten (1) til du får det angitt lengde "A" på fjæren (3), som skal være:

Målet regnes fra utsidene av enden på fjæren. Stram låsemutrene (2) forsvarlig til igjen etter justeringen.

VIKTIG Når du skifter remmen, så vær forsiktig når du bruker plentraktoren første gang. Innkoblingen kan skje brått inntil remmen er kjørt inn.

6.3.6 JUSTERING AV GRESSOPPSAMLERENS STRAMMEFJÆR

Hvis gressoppsamleren har tendens til hoppe opp när du kjører på humpete grunn eller ikke fester skikkelig när du har tömt gressoppsamleren, må strammefjæren justeres.

Velg nytt festehull (2) slik at fjæren får riktig stramming.

6.4 DEMONTERIN OG UTSKIFTNINGER

6.4.1 HJULSKIFTE

Sett traktoren på plant underlag og plasser jekken under ett av rammens støttepunkter på den siden du skal skifte hjul.

Hjulene er festet med sprengring (1) som fjernes med skrutrekker.

VIKTIG Skal du erstatte ett eller begge bakhjul med nye, må du sjekke at de har samme diameter som de gamle og kontrollere klipperdekselets parallellitet slik at du unngår ujevnt klipperesultat.

VIKTIG Sett alltid akselen inn med vannfast fett før du setter hjulet på plass igjen og vær nøye med å sette sprengring (1) og pakning (2) riktig på.

6.4.3 SKIFTE AV PÆRER (MODELLER MED KJ∅RELYS)

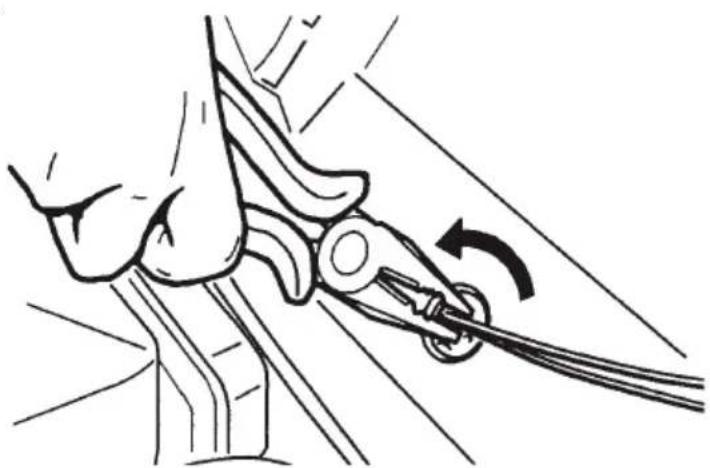

Pæren (18W) har bajonettfeste og sitter i lampeholderen, som kan tas ut ved å vri den mot urviserretningen med knipetang.

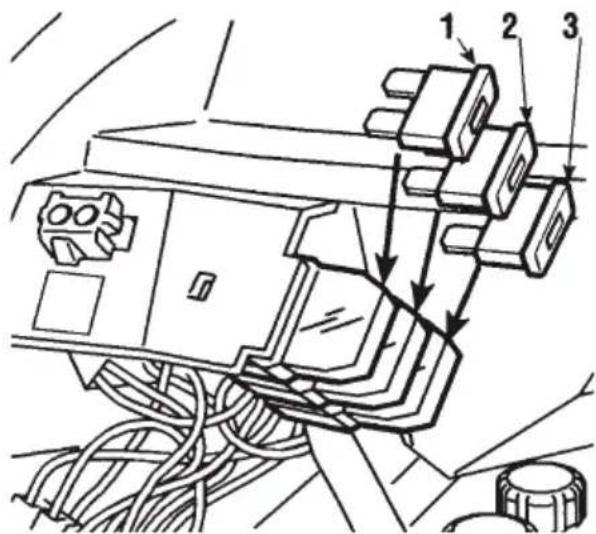

Plentraktoren er utstyrt med sikringer med forskjellig styrke og som har følgende funksjon og egenskaper:

1 - 10 Amp - (rød) beskytter hovedkretsen og strømkretsen til det elektroniske kortet.

HF23●●◇● HF24●●◇●

2 - 15 Amp - (blå) beskytter ladesystemet

HF2620H••

2 - 25 Amp - (hvit) beskytter ladesystemet 3 - 10 Amp - (rød) beskytter gressoppsamlerens tømmesystem

- Når sikring (1) går, stopper maskinen og lysene på dashbordet slukker.

- Batteriets varsellampe (modeller som er utstyrt med dette) tennes (4.10.f) när denne sikringen (2) går.

- Når sikring (3) går, slutter kontroll- motoren til gressoppsamleren å virke.

VIKTIG Sikringer skal alltid skiftes ut med en av samme type og ampèreverdi. Bruk aldri noe annet.

Skifte av remmer er en komplisert oppgave med mange demonteringer og etterfølgende justeringer. Overlat denne jobben til din Honda Fagforhandler.

VIKTIG Remmer må skiftes så snart de viser tegn til slitasje. HUSK: KUN ORIGINALE HONDA-REMMER MÅ BENYTTES.

1. Nøkkelen “PÅ”, Beskyttelsen til det elektroniske Vri nøkkelen til “AV” og ikke panellys og kortet har grepet inn fordi: undersøk grunnen til ingen lydsignal
	problemet:
- dårlig batteriforbindelse	- sjekk koblinger ( 3.4)
- batteripolene feilkoblet	- sjekk koblingen ( 3.4)
- flatt batteri eller korroderte poler	- lad batteriet ( 6.2.5)
- sikring gått	- skift sikring (10 A) ( 6.4.4)
- motor eller ramme dårlig jordet	- sjekk jording på sort kabel

2. Nøkkelen “PÅ”, Beskyttelsen til det elektroniske Vri nøkkelen til “AV” og ikke panellys, men kontinuelig lydsignal	kortet har grepet inn fordi: undersøk grunnen til problemet:- elektroniske kortet er vått	- tørk med tørrluft
3. Nøkkelen på “START”, panel- lyset tent, start- motoren går, men starter ikke motoren	-dårlig batteriladning-startmotoren har dårlig jording-du er ikke klar for å starte (5.2)	-lad batteriet (6.2.5)- sjekk jordforbindelsen-koble ut knivene (hvis probl. fortsetter, sjekk mikrobryteren)- sett giret i fri (N)
4. Nøkkelen på “START”, start- motor går, men starter ikke motoren	-dårlig batteriladning- ingen bensinforsyning- tenningsfeil	-lad batteriet (6.2.5)- sjekk tanknivået (5.3.3)- sjekk ledningen til bensin- systemets åpningskontroll-sjekk bensinfilteret-sjekk at tennplugghetten sitter skikkelig på-sjekk at pluggens elektroder er rene og har riktig åpning
5. Vanskelig å starte eller motoren går ujevnt	-feil i forgasseren	-rengjør eller skift luftfilter-rengjør bensinkoppen-tøm bensintanken og fyll opp med ny bensin-sjekk og skift bensinfilter om nødvendig
6. Dårlig motor- kraft under klipping	-fremdriftshastighet for høy i forhold til klippehøyde (5.4.5)	-reduser fremdriftshastigheten og/eller hev klipperdekselet

7. FEILS∅KING

PROBLEM	SANNSYNLIG GRUNN	L∅SNING
7. Motoren stopper - du er ikke klar for å koble - sitt riktig i setet (sjekk mikro-når knivene inn knivene ( 5.2) bryteren hvis problemet kobles inn fortsetter)		- sjekk at gressoppsamler eller stenbeskyttelse sitter riktig på (sjekk mikrobryteren hvis problemet fortsetter)
8. Batteriets varsel- - dårlig batteriladning - sjekk kontaktene lys slukkes ikke etter et par min.
9. Oljevarsellyset - problem med motorsmøring Slå straks av tenningen (STOPP)tennes under - fyll på motorolje ( 5.3.3)arbeid - skift filteret (kontakt Fagforh.(HF2220)		hvis problemet fortsetter)
10. Motoren stopper og varselsignalet har brutt inn fordi: Lyder	Beskyttelsen til det elektroniske - batteriet har syre, men er ikke - lad batteriet ( 2.5)ladet- overledning forårsaket av laderegulatoren- dårlig batterikontakt - sjekk kontaktene ( 3.4)- motor dårlig jordet - sjekk motorens jording	Vri nøkkelen til “STOPP” og undersøk grunnen til problemet:
11. Motoren stanser uten varsellyd	- batteriet er frakoblet- motoren har ikke jordkontakt- problemer i motoren	- sjekk kontaktene ( 3.4)- sjekk motorens jordings-forbindelse- kontakt Honda Fagforhandler
12. Knivenes varsel- lys lyser når knivene er utkoblet (mod. med spakbetjening)	- spaken returnerer ikke til utkoblet pga gress som har samlet seg i enden av gangen	- rengjør området for gress (adgang gjennom inspeksjons-luken)
13. Knivene kobler ikke inn (mod. med spakbetjening)	- ledningen har strukket seg eller løsnet	- skru justeringsmutren (6.3.3)
(▶ modeller med elektromagnetisk clutch)	- løsnet rem- problem i den elektromagnetiske clutchen	- skru justeringsmutren (6.3.3)- kontakt Honda Fagforhandler
14. Ujevnt klippe-resultat og dårlig gressoppsamling	- klipperdekselet står ikke parallelt med bakken- knivene klipper dårlig- - for høy fremdriftshastighet i forh. til gresshøyden (5.4.5)- utkasterkanal blokkert- klipperdekselet fullt av gress	- sjekk dekktrykket (5.3.2)- juster parallelliteten (6.3.2)- sjekk at knivene sitter riktig festet (6.3.1)- skjerp eller skift kniver (6.3.1)- sjekk remmens stramming og kontrollkabelen for knivinn-kobling (▶ modeller med spakinnkobling) (6.3.3)- reduser fremdriftshastigheten og/eller hev klipperdekselet- vent til gresset er tørt- fjern gressoppsamler og tøm utkasterkanalen (5.4.7)- rengjør klipperdeksel (5.4.10)
15. Unormale vibrasjoner under arbeid	- knivene ubalansert- løse kniver- løse festebolter	- balanser eller skift ut ødelagte kniver (6.3.1)- sjekk at knivene sitter riktig festet (6.3.1) (husk at høyre kniv er venstregjenget)- sjekk og stram til alle feste-bolter til motor og ramme
16. Maskinen rører seg ikke selv om motoren går og pedalen betjent (▶ modeller med hydrostat)	- flytt hendel fra stilling “B” (4.33)	- sett hendel i stilling “A”

Kontakt Honda Fagforhandler hvis problemene forsetter etter at du har prøvd disse løsningene.

ADVARSEL

Ta ikke på deg kompliserte oppgaver uten nødvendig utstyr eller teknisk kunnskap. Garantien faller bort og forhandleren fraskriver seg ethvert ansvar for dårlig utført arbeid.

Brukes i stedet for gressoppsamler när gresset ikke skal samles opp.

2. TAUEKROK

For å taue liten tilhenger

3. MULCHING-PLUGG

Mulching-pluggen finkutter gresset og sprer det ut over plenen som naturlig gjødsling i stedet for å samle det opp i gressoppsamleren.

MODELL HF2315SBE HF2315HME HF2415SBE HF2417HME

Elektrisk system	12V	12V	12V	12V
Batteri	20 Ah 20 Ah 20 Ah 20 Ah
Motor/Honda-type	GCV520 GCV520 GCV520		GCV530
Motorens arbeidshastighet	2800 o/min	2800 o/min	2800 o/min	2800 o/min
Forhjul	13 x 5,00-6	13 x 5,00-6	15 x 6,00-6	15 x 6,00-6
Bakhjul	18 x 8,50-8	18 x 8,00-8	18 x 8,50-8	18 x 8,50-8
Dekktrykk forhjul	1,5 bar	1,5 bar	1,0 bar	1,0 bar
Dekktrykk bakhjul	1,2 bar	1,2 bar	1,2 bar	1,2 bar
Volum bensintank	6,2 liter	6,2 liter	6,2 liter	6,2 liter
Vekt	210 kg	213 kg	223 kg	228 kg
Fremdriftshastighet	-	0 - 8,2 km/t	-	0 - 8,2 km/t
i 1. gir	2,1 km/t	-	2,1 km/t	-
i 2. gir	3,5 km/t	-	3,5 km/t	-
i 3. gir	5,4 km/t	-	5,4 km/t	-
i 4. gir	6,0 km/t	-	6,0 km/t	-
i 5. gir	9,0 km/t	-	9,0 km/t	-
i revers	2,6 km/t	0 - 4,2 km/t	2,6 km/t	0 - 4,2 km/t
Svingradius venstre innside	1,8 m	1,8 m	1,8 m	1,8 m
Klippehøyde	30 - 80 mm	30 - 80 mm	30 - 90 mm	30 - 90 mm
Klippebredde	91 cm	91 cm	101 cm	101 cm
Kapasitet gressoppsamler	280 liter	280 liter	330 liter	330 liter
Støynivå ved øre målt i.h.t 2000/14/EC	85 dBA	85 dBA	84 dBA	84 dBA
Garantert støynivå	100 dBA	100 dBA	100 dBA	100 dBA
Reell aksellerasjonsverdi
målt på sete i.h.t EN1032	0,3 m/s ^2	0,3 m/s ^2	0,3 m/s ^2	0,3 m/s ^2
målt på ratt i.h.t EN 1033	2,0 m/s ^2	2,0 m/s ^2	2,0 m/s ^2	2,0 m/s ^2
Mål (mm)	A	1150	1150	1150
	B	835	835	880
	C	855	855	950
	D	1790	1870	1790
	E	2400	2480	2400
	F	960	960	1050
	G	980	980	990
	H	1110	1110	1120

Vedlikehold og lagring ..... 6.2.5

Brems

Pedalens funksjon...... 4.31

Sjekk av effektiviteten ..... 5.3.4

Bruk av bremsen 5.4.3

Justering 6.3.4

Choke

Funksjon og bruk 4.2

Clutch / brems

Pedalens funksjon.... 4.2.1

Dekk

Trykk 5.3.2

Reparasjon og skifte 6.4.2

Fremdriftspedal

Pedalens funksjon...... 4.32 - 4.33

Kjøring fremover 5.4.2

Rygging 5.4.4

Fylling av olje og bensin

Fremgangsmåte 5.3.3

Førersete

Beskrivelse 2.2-8

Montering 3.3

Justering 5.3.1

Gasskontroll

Funksjon og bruk 4.3

Gressklipping

Høydejustering 4.6

Rygging 4.7

Slik klipper du 5.4.5

Klipping ferdig 5.4.9

Klipperåd 5.7

Mulching-funksjon 5.4.8

Gressoppsamler

Beskrivelse 2.2-4

Tømmekontroll 4.9

Montering 3.9

Feste på maskinen 5.3.5

Tømming 5.4.6

Justering av feste 6.3.6

Hastighetsforandring

Spakens stillinger 4.22

Fremdrift 5.4.2

Rygging 5.4.4

Hjul

Skifte 6.4.1

Hjuldriften

Justering av drivrem...... 6.3.5

Kjørelys

Kontroll 4.10-1

Pæreskifte 6.4.3

Klipperdeksel

Beskrivelse 2.2-1

Vask innvendig 5.4.11

Avtakning 6.3.1-a

Justering av parallellitet ...... 6.3.2

Kniver

Beskrivelse 2.2-2

Innkobling 4.8

Demontering og skjerping ... 6.31-b

Justering av innkobling ...... 6.3.3

Lydsignal

Funksjon 4.10-m

Nøkkel

Funksjon 4.4

Parkeringsbrems

Hendelens funksjon 4.5

Ratt

Funksjon 4.1

Montering 3.2

Rengjøring

Utførelse 5.4.11

Sikringer

Skifte 6.4.4

fortsetter neste side

Sikkerhet

Generelle regler 1.2

Skilt med symboler.... 1.3

Når sikkerhetssystemene

bryter inn 5.2

Sjekk grunnen til at

sikkerhetssystemene

bryter inn 5.3.5

Skråninger

Kjøreregler 5.5

Start

Prosedyrer før start 5.4.1

Stenbeskyttelse

Beskrivelse...... 2.2-5

Montering 5.3.5

Tauing

Forskrifter 1.4

Transport

Fremgangsmåte/sikring 5.6

Utkasterkanal

Beskrivelse...... 2.2-3

Rengjøring 5.4.7

Varsellys

Funksjon 4.10

Når de lyser.... 5.4.13

Vedlikehold

Fremgangsmåte ......6.2.1-6.2.2

11. EGNE NOTATER

12. EGNE NOTATER

12. EGNE NOTATER

12. EGNE NOTATER

HONDA

The Power of Dreams

Importør:

BEREMA

Et selskap i Atlas Copco-gruppen

BEREMA A/S

Berghagan 5, 1405 Langhus

Postboks 454, 1401 Ski

Tlf 64 86 05 00. Fax [phone]

www.berema.no

FAGFORHANDLER:
