BRUKSANVISNING HRE330A2 Honda

(Oversatt fra original instruksjonsbok)

Kjære kunde,

gratulerer med valget av HONDA gressklipper. Vi håper at den vil tilfredsstille dine behov.

Denne instruksjonsboken dekker alt du bør vite om sikker betjening og vedlikehold av investeringen din. Les derfor boken nøye og forsikre deg om at du har forstått instruksjonene. Instruksjonsboken er å betrakte som en del av gressklipperen, så pass på at den alltid er tilgjengelig i tilfelle problemer oppstår, og husk at instruksjonsboken bør følge maskinen om du skulle selge den.

Din nye gressklipper har blitt designet og produsert i tråd med gjeldende lover og regler, og er trygg og pålitelig så lenge den blir brukt til å klippe og samle opp gress i tråd med indikasjonene i instruksjonsboken (Sikker bruk). Å bruke gressklipperen for andre formål eller å ignorere instruksjonene for sikker bruk, vedlikehold eller repara-sjon, blir regnet som feil bruk, noe som vil medføre tap av garanti, produsenten vil i så tilfelle fraskrive seg alt ansvar, noe som medfører at brukeren selv står ansvarlig for skade på seg selv eller andre hvis så skulle skje.

Eksempler på feil bruk kan inkludere, men er ikke begrenset til:

• Å bruke gressklipperen til å transportere mennesker, dyr eller barn.
• Å bruke gressklipperen som eget transportmiddel.
• Å bruke gressklipperen til å skyve eller dra last.
• Å bruke gressklipperen til å samle kvist eller grener.
• Å bruke gressklipperen til å trimme hekker eller å klippe vegetasjon utenom gress.
• At flere enn én person bruker gressklipperen samtidig.
• Å bruke gressklipperens rotorkniv på andre overflater enn gress.

Skulle du finne mindre forskjeller mellom din egen gressklipper og beskrivelsene i boken, husk at siden det er vårt mål at du til enhver tid skal kunne nyte godt av de siste tekniske nyvinningene, kan informasjonen i instruksjonsboken bli modifisert uten varsel og uten oppdateringsplikt, men essensielle sikkerhetsprotokoller og hovedfunksjoner kan være uforandret.

Skulle du få problemer eller har noe du lurer på, er det bare å kontakte din Honda Fagforhandler eller oss i Berema A/S.

Ingen del av instruksjonsboken kan kopieres uten skriftlig tillatelse.

SERVICE

Denne instruksjonsboken gir alle nødvendige instruksjoner for bruk av gressklipperen og det grunnleggende vedlikeholdet som eier selv kan utføre. For all informasjon utenom det som står i boken, kontakt din Honda Fagforhandler eller oss i Berema A/S.

H|R|E|3|

Noter maskinens modellbetegnelse her.

H|R|E|3| | | | | | | | | |

Noter maskinens serienummer her.

Hvordan lese instruksjonsboken

Enkelte punkter i instruksjonsboken som inneholder spesielt viktig informasjon for sikkerhet er uthevet med forskjellig grad av viktighet og indikerer følgende: MERK eller VIKTIG. Disse gir detaljer eller videre informasjon om noe som allerede har blitt nevnt, og har som mål å forhindre skade på maskinen.

ADVARSEL

ADVARSEL. Å ikke følge disse instruksjonene, vil kunne medføre skade på deg selv eller andre.

FARE

FARE. Du kan risikere alvorlige skader eller i verste fall død- om ikke denne instruksjonen følges.

VIKTIG

VIKTIG: Før du kobler gressklipperen til et strømuttak, forsikre deg om at uttaket har sikringsbryter og at spenningen samsvarer med gressklipperens merking.

InnHold

Side

1. SIKKERHETSREGLER 6
2. PLASSERING AV SIKKERHETSSKILT 10
3. MASKINENS HOVEDDELER 11
4. KONTROLL/BETJENING.... 14
5. GRESSKLIPPING 15
6. VEDLIKEHOLD 16
7. FEILS∅KING 19
   8 VEDLIKEHOLDSPUNKTER 20
8. TRANSPORT OG HÄNDTERING 20
9. MILJ∅HENSYN 20
10. TEKNISKE SPESIFIKASJONER 21
11. EGNE NOTATER 22

1. SIKKERHETSREGLER

Sikkerhetsregler – må følges nøye

ADVARSEL

les sikkerhetsreglene nøye før gressklipperen tas i bruk.

A) ∅velse.

1. Les instruksjonene nøye. Vær godt kjent med kontrollene og korrekt bruk av gressklipperen. Lær hvordan motoren stanses raskt.
2. Bruk kun gressklipperen for det den er ment til, med andre ord for klipping og oppsamling av gress. All annen bruk kan være farlig og medføre skade på personer og maskinen.
3. La aldri barn eller mennesker som ikke kjent med disse instruksjonene bruke gressklipperen. Lokale regler for aldersrestriksjoner på gressklipperen kan forekomme.

4. Bruk aldri gressklipperen:

5. Når mennesker, spesielt barn, eller dyr oppholder seg i nærheten.

6. Hvis personen som bruker gressklipperen har tatt medisiner eller andre stoffer som kan påvirke dennes mulighet til å reagere og/eller konsentrere seg.

7. Husk at personen som bruker gressklipperen er ansvarlig for uhell eller farer som medfører skade på andre mennesker eller deres eiendom.

1. Bruk alltid solid fottøy og lange bukser når gressklipperen er i bruk. Kjør ikke gress klipperen barbent eller i sandaler med åpne tær.

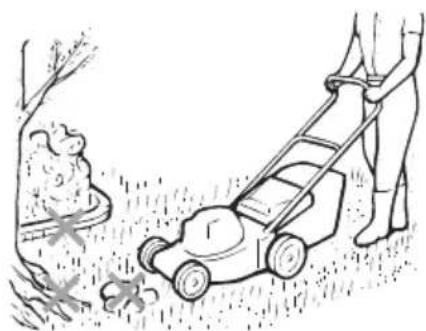

2. Sjekk området som skal klippes nøye og fjern alt som kan bli kastet ut fra gressklipperen (steiner, pinner, metalltråd, ben, osv.)

3. Foreta en rask inspeksjon av gressklipperen før hver gang du skal bruke den, spesielt rotor kniven. Pass på at festeskrue og knivfeste ikke er slitt eller skadet. Skift til nye deler hvis disse er defekt, samt rotorkniv og festeskrue for å sikre vibrasjonsfri rotasjon.

4. Gressoppsamler eller gressdeksel må være festet forsvarlig før bruk.

1. ADVARSEL: FARE! Fuktighet og elektrisitet går dårlig sammen:

• Ledninger skal kun håndteres og tilkobles i et tørt miljø.
- La det aldri være kontakt mellom ledninger/ stikkontakt og våte områder (som vannpytter eller veldig fuktig gress).
- Kobling mellom ledning og veggkontakt må være av vanntett type. Bruk kun skjøteledning med fast, vanntett tilkoblingsmulighet eller med annet kommersielt tilgjengelig vannsegl.

1. Strømkablene må være av godkjent kvalitet og med minst 1.5mm2 areal og maksimalt 25m lang.
2. Fest kabelen i kabelkroken som vist på tegningen før du starter gressklipperen.
   8) Permanent tilkobling av et hvilket som helst elektronisk apparat til en bygnings elektriske krets må utføres av en fagperson og i henhold til gjeldende forskrifter. Feilkobling kan medføre alvorlig skade eller i verste fall død.

C) Bruk

1. Klipp bare gresset i dagslys eller med tilstrekkelig kunstig lys.

2. Unngå å bruke gressklipperen i vått gress eller när det regner.

3. Kjør aldri over strømledningen med gressklipperen. Ledningen skal alltid bli dratt bakenfor gressklipperen mens motoren går. Bruk kabelkroken som beskrevet i instruksjonsboken for å unngå uventet strømkutt. Forsikre deg om at stikkontakten er montert riktig, unngå å tvinge den inn i uttaket med makt.

4. Trekk aldri gressklipperen etter ledningen eller dra i ledningen for å få stikkontakten ut av uttaket. Utsett ikke ledningen for varmekilder eller la den komme i kontakt med olje, løsemiddel eller skarpe gjenstander.

5. Forsikre deg om at du har godt fotfeste när du går opp eller ned bakker.

6. Gå, aldri løp, la deg bli ført frem av gressklipperen.

7. Klipp gresset på tvers av hellingen i en bakke, aldri opp og ned.

8. Vær ekstremt forsiktig når du skifter retning i en bakke.

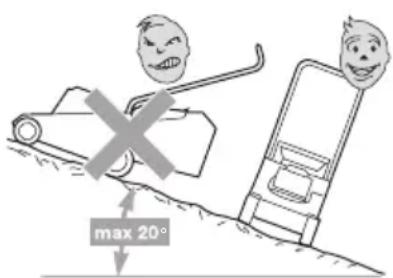

9. Klipp ikke gress i bakker som overstiger 20 grader.

10. Vær ekstremt forsiktig når du drar gressklipperen mot deg.

11. Stopp rotorkniven hvis gressklipperen må løftes for å transporteres eller når du krysser andre overflater enn gress, samt når du frakter gressklipperen til og fra området som skal klippes.

1. SlkkErHEtSrEglEr

1. Bruk aldri gressklipperen hvis noen av sikkerhetsforanstaltningene, som oppsamler eller utkasterdeksel, ikke virker som de skal.
2. På modellene med automatisk fremdrift, koble ut clutchen før du starter motoren.
3. Start motoren forsiktig i samsvar med instruksjonene i boken og med føttene i god avstand fra rotorkniven.
4. Sett ikke gressklipperen på skrå när du starter motoren. Start motoren på et flatt område fritt for hindringer og høyt gress.

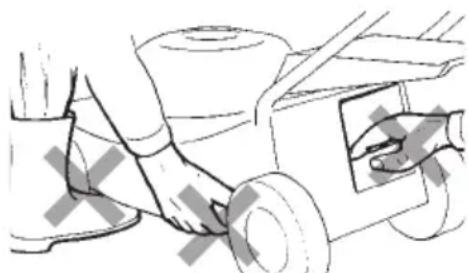

5. Før ikke hendene eller føttene nær eller under roterende deler. Hold deg unna utkaster-åpningen til enhver tid.
6. Ikke løft opp eller bær en gressklipper när motoren går.

7. Stans motoren og koble fra ledningen:

8. Før du utfører et hvilket som helst arbeid under klippechassiet eller när du renser utkasteråpningen.

9. Før du sjekker, renser eller reparerer gressklipperen.
10. Etter at du treffer et ukjent objekt. Sjekk gressklipperen for skade og reparer eventuelle skader før du starter opp og bruker gressklipperen igjen.
11. Hvis gressklipperen begynner å vibrere unormalt, må du umiddelbart stoppe motoren og finne årsaken til vibrasjonene.

12. Når du forlater gressklipperen uten tilsyn.
    • Når du transporterer gressklipperen.

13. Stans motoren:

• Hver gang gressoppsamleren tas av eller byttes ut.
• Før du regulerer klippehøyden.

1. Når du beveger deg, hold alltid trygg avstand fra den roterende kniven. Avstanden er lengden på håndtaket.

D) Vedlikehold og Lagring

1. Pass på at alle muttere, skruer og bolter sitter stramt for å sikre at gressklipperen er trygg å bruke. Regelmessig vedlikehold er essensielt for sikkerheten og for å opprettholde ytelsen.

2. For å redusere brannfare, fjern gress, løv, overflødig smøring og olje fra gressklipperen – og spesielt motoren. Ikke lagre hageavfall sammen med gressklipperen.

3. Sjekk oppsamleren og utkasteråpningen jevnlig for slitasje og nedbrytning.

4. Kontroller de elektriske ledningene jevnlig og bytt dem ut hvis de er skadet eller hvis det er slitasje på isolasjonen. Ta aldri på en dårlig isolert ledning hvis den fremdeles er koblet til det elektriske anlegget. Fjern ledningen fra støpselet før du håndterer den.

5. Bruk solide arbeidshansker når du demonterer / monterer rotorkniven.

6. Sjekk at kniven er i ballanse hvis den er blitt slipt. Alt vedlikehold på kniven (demontering, sliping, balansering, montering og/eller utskifting) krever en viss kjennskap og spesialverktøy. Av sikkerhetsårsaker bør dette arbeidet utføres av en fagforhandler.

7. Av sikkerhetshensyn, ikke bruk gressklipperen hvis det er slitte ledninger eller skadde deler. Delene skal skiftes ut – ikke repareres. Bruk originale reservedeler. Deler som ikke er av tilsvarende kvalitet kan skade klipperen og redusere sikkerheten.

2. PLASSERING AV SIKKERHETSSKILT

Gressklipperen din bør bli brukt med forsiktighet. Av den grunn har illustrasjonsmerker blitt plassert på diverse steder av maskinen for å minne deg på hvilke forhåndsregler man skal ha i tankene. Merkenes fulle betydning vil bli forklart senere. Disse merkene er en integrert del av gressklipperen, så hvis noen av dem faller av eller blir uleselige, kontakt din fagforhandler for nye. Vi ber også om at du leser sikkerhetsreglene i de respektive kapitlene nøye.

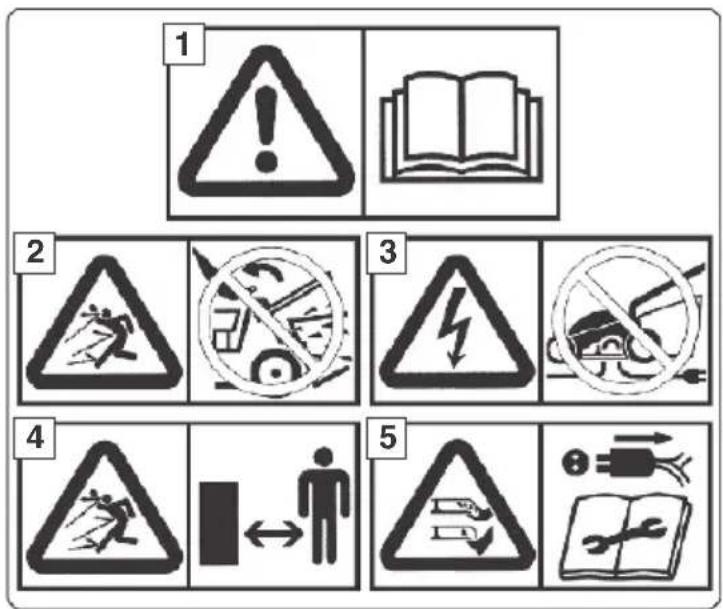

Sikkerhetsmerker

1 = Viktig. Les instruksjonsboken før du tar gressklipperen i bruk.

2 = Fare for utkast. Kjør aldri gressklipperen uten sikkerhetsutstyr som utkasterdeksel eller gressoppsamler på plass.

3 = Hold ledningen unna rotorkniven.

4 = Fare for flyvende gjenstander. Hold andre mennesker på trygg avstand mens du bruker gressklipperen..

5 = Pass på; skarpe rotorkniver. Rotorkniv i bevegelse. Hold hender og føtter unna åpningen til gressklipperen. Koble stikkontakten fra strømnettet før vedlikehold eller hvis ledningen er skadet.

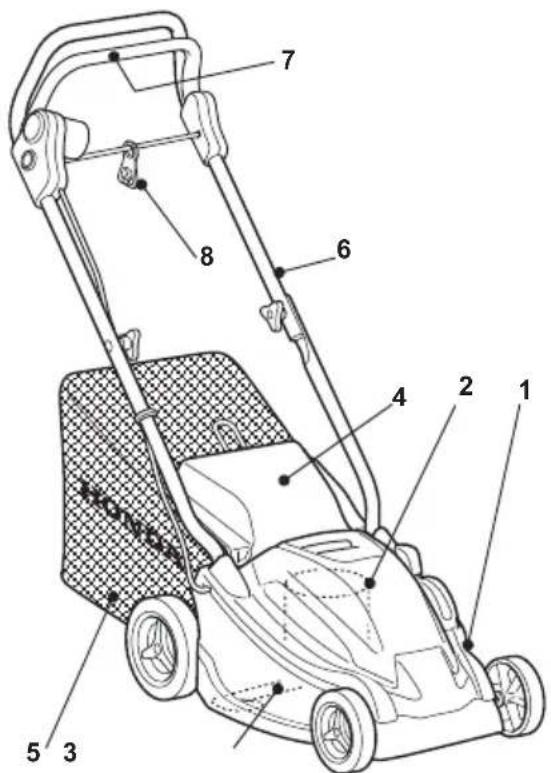

1. Chassis
2. Motor
3. Rotorkniv
4. Utkasterdeksel
5. Gressoppsamler
6. Håndtak
7. Motorbryter
8. Kabelkrok for strømledning

Kast ikke elektronisk utstyr sammen med husholdningsavfall! I samsvar med Europeisk Direktiv 2002/96/EC vedrørende håndtering av elektronisk avfall og dets implementering i nasjonal lovgivning, elektronisk utstyr som er defekt eller har utgått på dato må håndteres separat og leveres til et gjenvinningsanlegg / oppsamlingssted for elektronisk utstyr. Hvis elektronisk utstyr blir dumpet på en søppeldynge, kan giftige stoffer lekke ut i grunnvannet og derfra havne i næringskjeden og medføre helseskader. For ytterligere informasjon om avfallshåndtering, kontakt din fagforhandler eller nærmeste miljøstasjon.

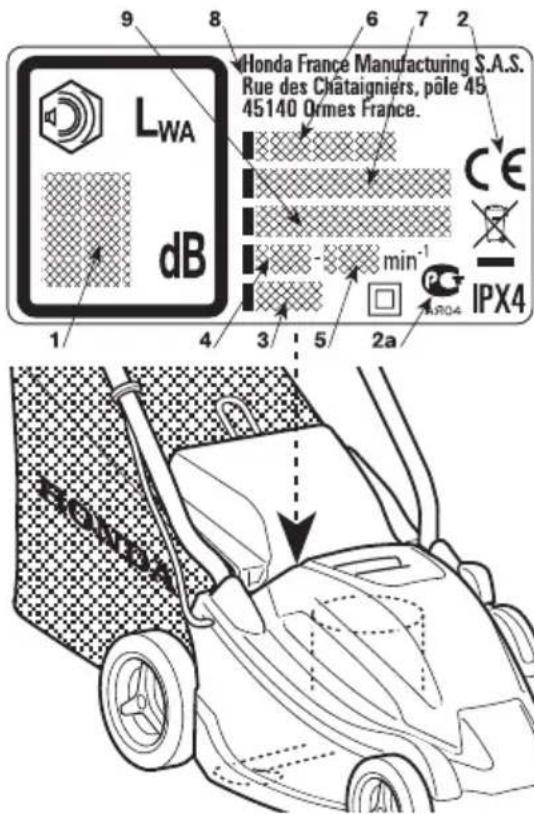

Utstyrets Identifikasjonsmerker

1. Støynivå ifølge direktiv 200/14/EC, 2005/88/EC
2. CE-merke i samsvar med direktiv 2006/42/EC, 2000/14/EC, 2005/88/EC, 2004/108/EC
   [2a: Russisk garantimerke]
3. Produksjonsår
4. Rating
5. Motorhastighet i r.p.m.
6. Gressklippermodell
7. Serienummer
8. Produsentnavn og adresse
9. Strømforsyningsspenning og frekvens

ADVARSEL

Pakk ut og monter gressklipperen på en flat, stabil overflate, med nok plass til å håndtere maskinen og innpakningen, og bruk alltid passende verktøy.

Kast innpakningen i tråd med gjeldende lover og reguleringer.

Fest de to festeringene (1) til nedre del av håndtaket (2 og 3), plasser de så åpningene er vendt innover, og stram skruene (4) som følger med.

Monter høyre (2) og venstre (3) del av håndtaket inn i sine respektive hull, og pass på at de ikke har byttet plass; fest dem så med de lange skruene (5) som følger med. Tiltrekkingsmoment: 3,0 Nm. Fest så de to dekslene (6) til enden på de øvre delene av håndtaket (7). Fest den øvre delen av håndtaket (7) til de nedre delene med vingemutterene (8) og skruene og mutterene som følger med, som anvist. Bruk vedlagt klemme (9) til å feste kabelen (10) i riktig posisjon som indikert på tegningen.

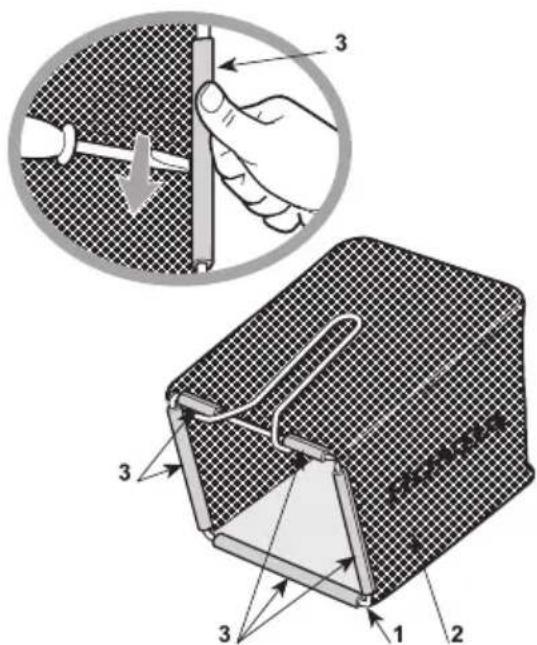

Sett rammen (1) inn i oppsamlerposen (2) og fest alle plastfester (3) med hjelp av en skrutrekker som vist på tegningen.

4. kontroll/BEtJEnIng

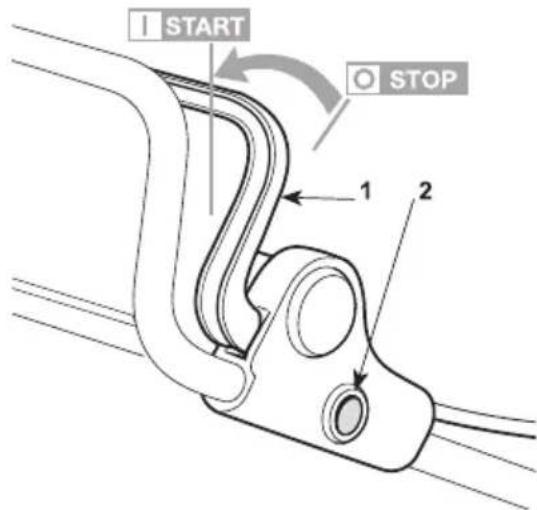

Motoren er kontrollert av en totrinn bryter for å forhindre at den starter ved et uhell.

For å starte motoren, trykk på startknappen (2) og trekk spaken (1) bakover mot styrebøyle

Klippehøyden justert ved å feste hjulene i de ulike festhullene, og stram hjulskruene (1) med nøkkelen (2) som følger med.

Alle hjulene må monteres i samme høyde.

GJ∅R DISSE JUSTER- INGENE KUN NÅR ROTORKNIVEN HAR STOPPET.

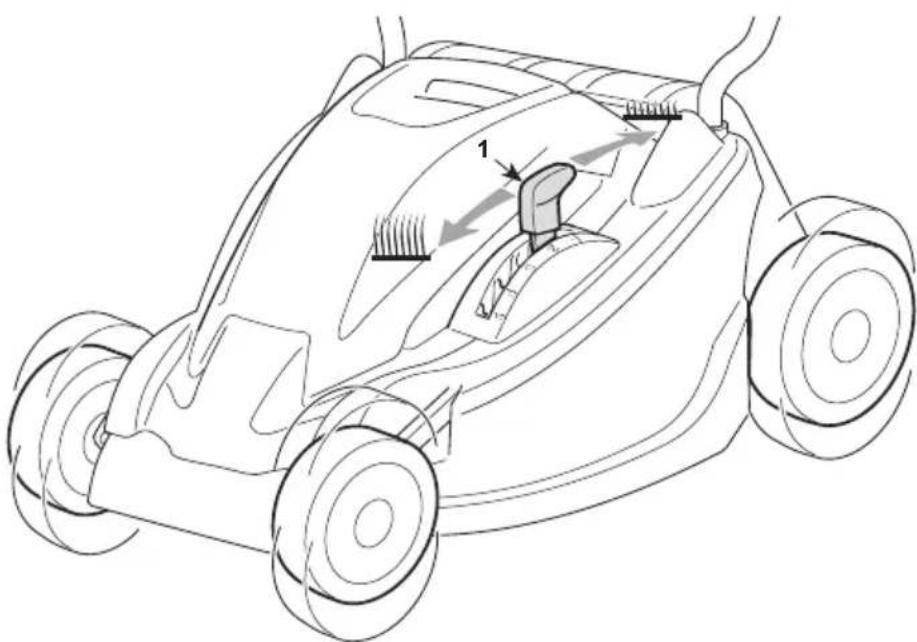

Høyden justeres ved hjelp av denne spaken (1).

GJ∅R DISSE JUSTER- INGENE KUN NÅR ROTORKNIVEN HAR STOPPET.

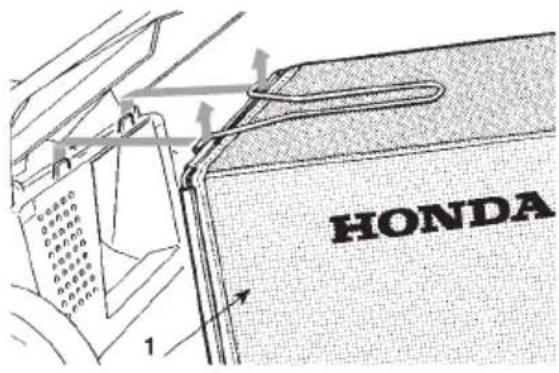

Løft opp utkastskjermen og fest gressoppsamleren (1) som vist på tegningen.

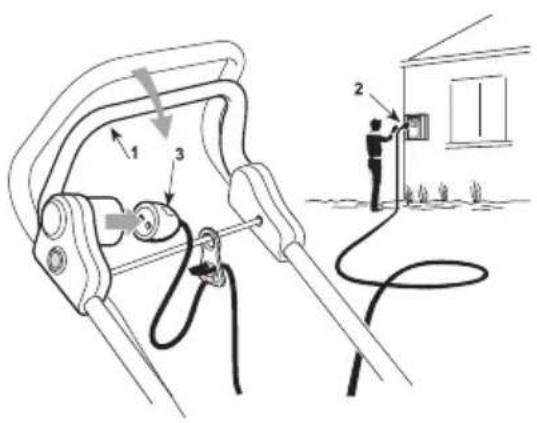

Koble til skjøteledningen korrekt som vist.

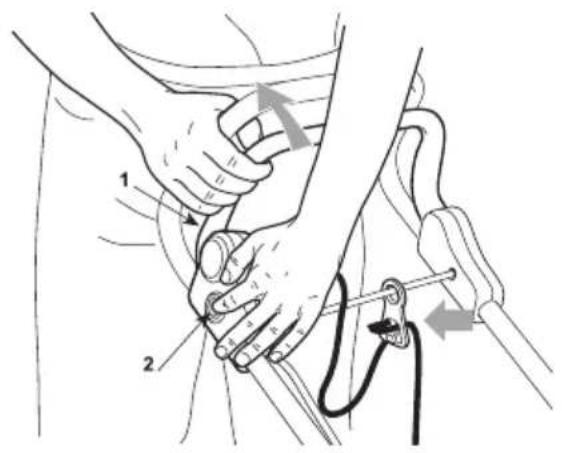

Start motoren ved å trykke på sikkerhetsknappen (2) og trekk startspaken bakover. (1).

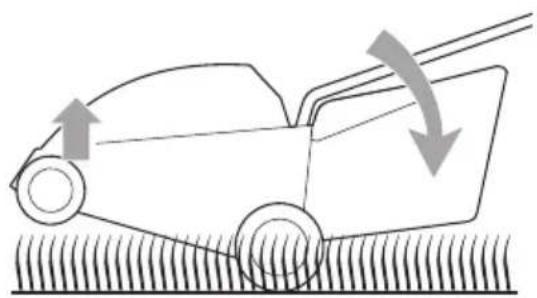

Startes gressklipperen på gressunderlag, løft bare den fremre delen av klippechas- siet opp ved å vippe den om bakhjulene, KUN TIL ROTORKNIVEN HAR NÄDD FULLT TURTALL.

Klipperesultatet vil alltid bli penest når du klipper i samme høyde og varierer retningen når du klipper.

6. VEdllkEHold

Når du er ferdig med å klippe, slipp håndtaket og startspaken (1). F∅RST koble skjøteledningen fra stikkontakten (2) og SÅ fra gressklipperens bryter. Vent på at rotorkniven stopper helt før du utfører noe som helst arbeid på gressklipperen.

Denne modellen er utstyrt med en varmesikkerhetsenhet for å beskytte motoren när den (eller knivene) skrur seg av (eller blokkeres) under bruk, uansett årsak.

• Funksjon: For å forhindre overoppheting og skade på motoren forårsaket ved unormalt bruk.
• Enheten aktiveres: Når en unormal hendelse forekommer, kuttes strømforsyningen til motoren umiddelbart.

Viktig å passe på när du starter maskinen igjen:

• Sjekk at kniven kan bevege seg uhindret (bruk beskyttelseshansker);
• Sjekk sikkerhetsforholdene i området (gjenstander på plenen, personer eller dyr i nærområdet);
• Koble til ledningen;
• Skru på bryteren;
• Hvis det ikke er noe unormalt, som uvanlige lyder, kan du nå fortsette arbeidet.

VIKTIG

Regelmessig vedlikehold er viktig for å holde sikkerheten og ytelsen uforandret over tid. Lagre gressklipperen på en tørt sted.

1. Bruk solide arbeidshansker när du renser, vedlikeholder eller utfører justeringer på maskinen.
2. Hold gressklipperen rengjort etter hver klipping og rengjør klippechassiet under for å unngå at gressrester/gressaft tørker inn og dermed vanske- liggjør neste start.
3. Pass alltid på at gressutkast åpningen er fri for rester.

Kun kniver med følgende koder kan brukes på denne gressklipperen:

HRE 330: VP5

HRE 370: VP6

Knivene må alltid være merket Honda.

På grunn av stadig produktutvikling, kan den nevnte kniven etterhvert erstattes med andre kniver, med tilsvarende utskiftbare og driftssikkerhetsmessige karakteristikker.

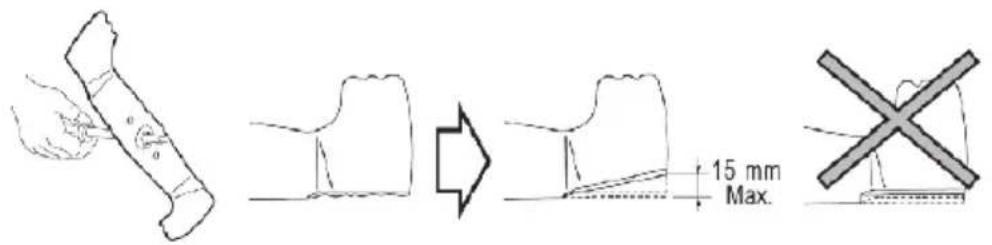

Monter kniven (1) med koden og merkene inn mot rotoren i rekkefølgen vist i illustrasjonen. Pass på at avstandsstykkene (2) monteres på rett måte. Stram skruene (3) med en momentnøkkel satt til 10-14 Nm.

ADVARSEL:

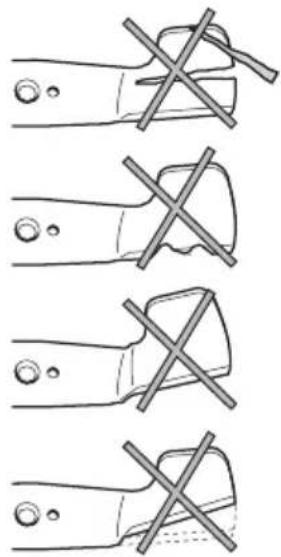

En skadet eller bøyd kniv må alltid skiftes ut; prøv aldri å reparere den.

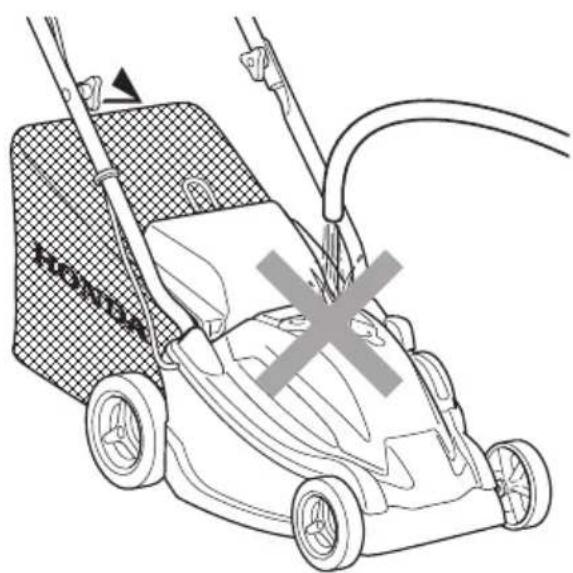

Ved rengjøring, bruk ikke vann med høyt trykk, og unngå å få fuktighet i motoren og på elektriske deler. Bruk ikke etsende produkter for å rense chassiset.

Skulle du være i tvil om noe eller behøver svar på spørsmål, nøl ikke med å kontakte din HONDA fagforhandler.

Problemer Mulig grunn	Utbedring
Motoren stopper under brukellerMotoren starter ikke ved korrekt bruk	Stikkontakten har løsnet fra støpselet	Sett stikkontakten i støpselet
	Strømkabelen er skadet eller ødelagt	Reparer eller skift ut strømkabelen
	Motorens sikkerhets-enhet virker ved åraskene under:– Kniven stanser når den treffer på hindringer.– Motoren er overopp-hetet.	– Vent til sikkerhets-enheten er klar (omtrent 1 time).– Fjern alle hindringer rundt kniven. Pass på at ledningen ikke er i.– Vent til motoren er nedkjølt.
	Motorbryteren er ødelagt	Kontakt dinHonda fagforhandler
	Motoren er ødelagt
Gresset klippes ikke eller for dårlig motor-kraft under klipping ellerDårlig klippekvalitet ellerOppsamlerposen fylles ikke opp	Kutthøyden er for lavFor mye gress blir klippet på en gang	Juster kutthøyden ellerReduser klippebredden
	Rotorkniven er slitt, ødelagt eller feilmontert	Skift ut rotorkniven eller gressoppsamleren
	Gressavfall har samlet seg i klipperchassiet eller i gressoppsamleren	Fjern gressrester og rengjør klipperchassiet, gressutkast og gress-opsamleren
Sterke vibrasjoner	Rotorkniven er ødelagt	Skift ut rotorkniven
	Rotorkniven er bøyd
	Rotorkniven har ikke blitt montert riktig	Monter rotorkniven på nytt

8. VEdllkEHoldSPUnktEr

SJEkkPUnktEr	SJEkk F∅r BrUk
Sjekk knivfestet og pass på at kniven ikke har tegn på unormal slitasje, formendring eller skade	*
Pass på at stikkontakten, støpselet og ledningen ikke har tegn på skade	*
Sjekk at gressoppsamlerener tom og uskadd	*
Sjekk at motorens kjøletunneler er renset og ikke blokkert av gress eller rusk	*
Sjekk motorens rotasjon ved å lytte etter unormale lyder	*
Sjekk og rengjør hele maskinen på utsiden	*

Når maskinen skal håndteres, løftes, transporteres eller lagres, må du:

• Bruke solide arbeidshansker
- Holde i delene av maskinen som gir et sikkert grep, samt ta med vektfordeling i beregningen.

Under transport, fest maskinen trygt med rep eller kjetting.

10. MILJ∅HENSYN

Miljøhensyn bør være en særdeles viktig prioritet når du bruker gressklipperen, både med tanke på sosialt samliv og miljøet vi lever i.

• Prøv å ikke forårsake forstyrrelser til omgivelsene.
• Følg lokale lover og reguleringer for håndtering av gressavfall.
• Sett deg inn i lokale lover og reguleringer for håndtering av oljeavfall, skadde deler og alle elementer som kan ha en sterk innvirkning på miljøet; dette avfallet kan ikke kastes sammen med vanlig husholdnings-avfall – det må bli separert og fraktet til spesifikke miljøstasjoner hvor det kan resirkuleres.
• Når maskinen skal kasseres, forurens ikke miljøet med maskinen. Lever det til en miljøstasjon i samsvar med lokale lover og forskrifter.

Modell HRE330A2 HRE370A2
Kode MAUF MAVF
Type PLS PLB PLE PLB	PLE
Funksjon Klippe gress
Størrelse 1075x399x982 mm	1105x463x1017 mm
Nettovekt i kg	12	12	11	16	15
Klippebredde	33 cm			37 cm
Klippehøydejusteringer	25, 41, 57 mm(3 posisjoner)			18, 29, 42, 54, 65 mm(5 posisjoner)
Diameter, fremre hjul	130 mm			130 mm
Diameter, bakre hjul	160 mm			160 mm
Kapasitet gressfanger	27 liter			35 liter
Motoreffekt	1100 W			1300 W
Motorhastighet (r.p.m.):	3000			3000

Maksimalt støynivå og vibrasjon

Modell		HRE330A2			HRE370A2
Kode		MAUF			MAVF
Type		PLS	PLB	PLE	PLB	PLE
Garantert akustisk støynivå(2000/14/EC, 2005/88/EC)	dB (A)	87			89
Målt akustisk støynivå(2000/14/EC, 2005/88/EC)	dB (A)	86			88
Feilmargin måling	dB (A)	1			1
Faktisk akustisk støy-nivå ved brukerens øre(EN836: 1997 / AC: 2006)	dB (A)	76			76
Feilmargin måling	dB (A)	1			1
Faktisk vibrasjonsnivå(EN836: 1997 / AC: 2006 EN12096-D)	m/sek ^2	0,83			1,41
Feilmargin måling	m/sek ^2	0,3			0,4

12. EgnE notAtEr

12. EgnE notAtEr

HONDA

The Power of Dreams

Importør:

BEREMA

Et selskap i Atlas Copco-gruppen

BEREMA A/S

Berghagan 5, 1405 Langhus

Postboks 454, 1401 Ski

Tlf 64 86 05 00. Fax [phone]

www.berema.no

FAGFORHANDLER:
