BRUKSANVISNING DI8505 ELEKTRO HELIOS

Rengöring av filtren

Sikkerhetsinformasjon ____ 17
Betjeningspanel ____ 18
Oppvaskprogram ____ 19
Bruk av maskinen 20
Stille inn vannhardhet 20
Bruke oppvaskmaskinsalt ____ 21
Bruke skyllemiddel 22
Sette inn servise og bestikk ____ 22
Bruke vaskemiddel 23

Velge og starte et oppvaskprogram ____ 24
Stell og rengjøring ____ 25
Hva må gjøres, hvis... 26
Tekniske data 27
Miljøvern 28
Montering ____ 28
Vanntilkopling ____ 29
Elektrisk tilkopling ____ 30

Med forbehold om endringer

Sikkerhetsinformasjon

For at du skal bruke apparatet korrekt og sikkert, må du lese denne bruksanvisningen nøye før apparatet installeres. Oppbevar denne bruksanvisningen sammen med apparatet, også hvis du selger det eller flytter. Den som bruker apparatet må være godt kjent med sikkerhetsfunksjonene og hvordan apparatet betjenes.

Riktig bruk

• Denne maskinen er utelukkende beregnet for bruk i vanlig husholdning.
• Bruk maskinen kun til å vaske husholdningsredskaper som kan vaskes i oppvaskmaskin.
• Ikke ha løsemidler i maskinen. Eksplosjonsfare.
• Sett kniver og alle skarpe redskaper med spissen ned i bestikkurven. Eller legg dem horisontalt i den øvre kurven.
• Bruk kun produkter som er merket for oppvaskmaskiner (oppvaskmiddel, salt, skyllemiddel).
• Hvis du åpner døren mens maskinen er i gang, kan det sive ut varm damp. Skåldingsfare.
• Ikke ta serviset ut av oppvaskmaskinen før vaskeprogrammet er ferdig.
• Trekk støpselet ut av stikkontakten og steng vannkranen når vaskeprogrammet er ferdig.
• Kun en autorisert servicetekniker kan reparere denne maskinen. Bruk kun originale reservedeler.
• Ikke foreta reparasjoner selv. Slik unngår du personskade og skader på maskinen. Ta alltid kontakt med kundeservice.

Generelt om sikkerhet

• Personer (innbefattet barn) med redusert fysisk eller psykisk helse eller som ikke har erfaring og kunnskaper om bruken, må ikke bruke apparatet. De må kun bruke apparatet under tilsyn og få instruksjon av en person som er ansvarlig for deres sikkerhet.
• Følg sikkerhetsanvisningene fra vaskemiddelprodusenten for å unngå etseskader på øyne, munn og svelg.
• Ikke drikk vannet fra oppvaskmaskinen. Det kan være rester etter oppvaskmiddel.
• Lukk alltid døren när du ikke bruker apparatet, slik at du unngår personskader eller at noen snubler over den åpne døren.
• Ikke sitt eller stå på den åpne døren.

Barns sikkerhet

• Dette apparatet skal kun brukes av voksne. Hold tilsyn med barn, slik at de ikke leker med apparatet.
• Hold all emballasje unna barns rekkevidde. Kvelningsfare.
• Oppbevar alle vaskemidler på et trygt sted. Ikke la barn få kontakt med vaskemidlene.
• Hold barn borte fra apparatet när døren er åpen.

Installasjon

• Påse at apparatet ikke oppviser transportskader. Ikke kople til et skadet apparat. Om nødvendig, kontakt leverandøren.
• Fjern all emballasje før første gangs bruk.

• En kvalifisert og faglært person skal utføre den elektriske installasjonen.

• En kvalifisert og faglært person skal utføre vvs-til-koplingen.

• Ikke modifiser eller endre spesifikasjonene på dette produktet. Fare for personskade eller skade på apparatet.
• Ikke bruk apparatet:
  – dersom strømkabelen eller vannslangene er skadet,

– dersom betjeningspanelet, topplaten eller sokke- len er så skadet at du har tilgang til apparatets indre.

Ta kontakt med nærmeste kunderservice.

- Ikke bor inn i sidene på apparatet, da dette kan ska-de hydrauliske eller elektriske komponenter.

Advarsel Følg nøye anvisningene for tilkopling av vann og strøm.

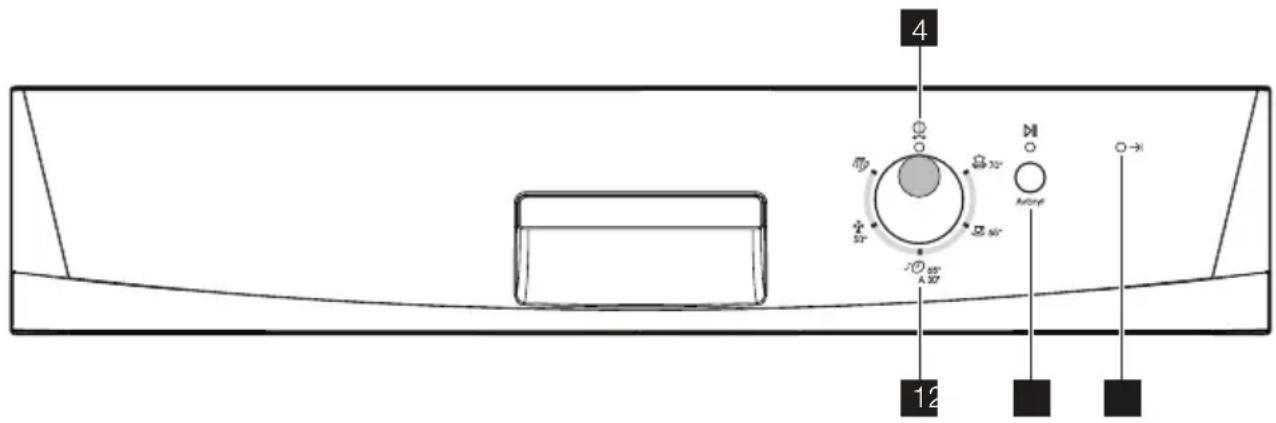

Betjeningspanel

4 12

1 Programvelger
2 Knapp for start/avbryt
3 ndikatorlampe
4 På/av-indikatorlampe

Indikatorlampe

– På/Av-indikatorlampen tennes (posisjon PÅ).

• Slå av maskinen ved å dreie på programvelgeren til programmarkøren peker rett på På/Av-indikatorlampen.
  – På/Av-indikatorlampen slukker (posisjon AV).

Vaskeprogrammer

Program Grad av smuss Type oppvask Programbeskrivelse
	Meget skittent	Servise, bestikk, gryter og panner	ForvaskHovedvask opptil 70 °C2 mellomskyllingerKlarskyllingTørking
	Normalt skittent	Servise, bestikk, gryter og panner	ForvaskHovedvask opptil 65 °C2 mellomskyllingerKlarskyllingTørking
[A07W]	Normalt eller lett skittent	Servise og bestikk	Hovedvask opptil 65 °CKlarskylling
[177YK]	Normalt skittent Servise og bestikk		ForvaskHovedvask opptil 50 °C1 mellomskyllingKlarskyllingTørking
[SAYT]	Uavhengig av smussgrad	Delvis full (skal fyl-les helt senere på dagen)	1 kald skylling (for å unngå matrester i å feste seg.Dette programmet trenger ikke bruk av opp-vaskmiddel).

1) Dette er et perfekt program når maskinen ikke er helt full. Ideelt for en familie på 4 personer som bare vil vaske bestikk og servise fra frokost og middag.
2) Testprogram for testinstitutter. Se etter i eget vedlagt hefte for testdata.

Forbruksverdier

Program Program varighet (i minutter)		Energiforbruk (i kWt)	Vannforbruk (i liter)
	85-95 1,8-2,0 22-25
[TBTA]	105-115 1,5-1,7 23-25
[GDWS]	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

i Vannets trykk og temperatur, variasjoner i strømforsyning og mengden servise kan endre disse verdiene.

Bruk av maskinen

Følg anvisningene nedenfor trinn for trinn:

1. Kontroller at vannavherderen er innstilt korrekt i forhold til vannhardheten der du bor. Still inn vannavherderen etter behov.
2. Fyll oppvaskmaskinsalt i saltbeholderen.
3. Fyll skyllemiddel i skyllemiddelbeholderen.

4. Sett bestikk og servise inn i oppvaskmaskinen.

5. Still inn riktig vaskeprogram i forhold til mengden servise og hvor skittent det er.

6. Fyll vaskemiddelbeholderen med riktig mengde vaskemiddel.
7. Start vaskeprogrammet.

Hvis du bruker vaskemiddeltabletter, se etter i kapitlet 'Bruke vaskemiddel'.

Stille inn vannhardhet

Vannavherderen fjerner mineraler og salter fra vannet som tilføres. Mineraler og salter kan ha dårlig innvirkning på apparatets drift.

Vannhardheten måles i ekvivalente skalaer:

• Tyske grader (dH°).

• Franske grader (°TH).

• mmol/l (millimol per liter - internasjonal enhet for vannhardhet).

• Clarke.
  Still inn vannavherderen etter vannhardheten der du bor. Kontakt om nødvendig kommunen eller vannverket.

Vannhardhet Innstilling av vannhardhet
°dH	°TH	mmol/l	Clarke	manuelt	elektronisk
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

Du må stille inn vannavherderen manuelt og elektronisk.

Manuell innstilling

Sett bryteren i posisjon 1 eller 2.

Elektronisk innstilling

Vannavherderen er fabrikkinnstilt på nivå 5.

1. Trykk inn og hold inne start/avbryt-knappen. Drei programvelgeren mot urviserne til programmarkø-

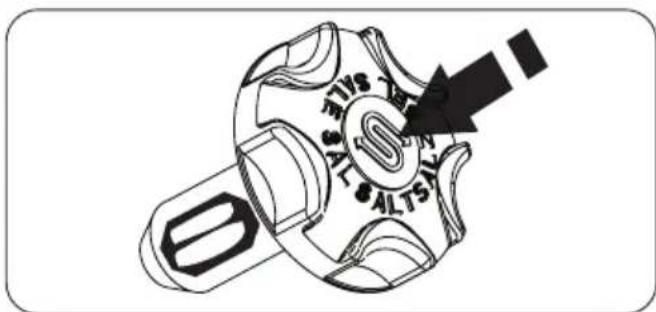

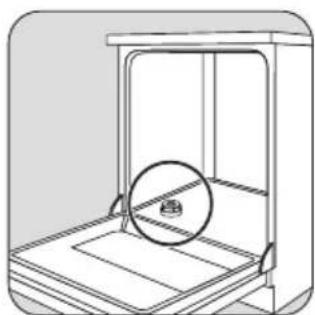

Bruke oppvaskmaskinsalt

! Obs Bruk kun oppvaskmaskinsalt. Salttyper som ikke er beregnet for oppvaskmaskin, ødelegger vannavherderen.

- Samtidig begynner indikatorlampen for programslutt å blinke for å vise vannavherderens nivå.

Eksempel:

5 blink, pause, 5 blink, pause, osv... = nivå 5

1. Trykk på start/avbryt-knappen én gang for å øke avherderens nivå med ett trinn. Indikatorlampen for programslutt viser vannavherderens nivå.
2. Drei programvelgeren til Av-posisjon for å lagre innstillingen.

Viktig Fyll saltbeholderen av og til.

Obs Bruk kun skyllemiddel som er merket for oppvaskmaskin.

Gå frem som følger for å fylle skyllemiddelbeholderen:

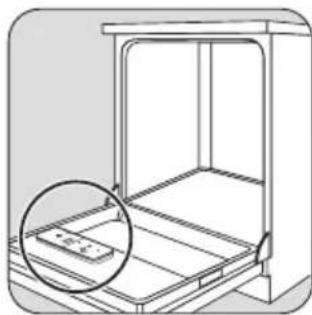

Stille inn dosering av skyllemiddel

Hvis du vil øke eller re- dusere doseringen, se under "Hva skal jeg gjøre hvis..."

Sette inn servise og bestikk

Nyttige informasjoner og tips

Obs Bruk maskinen kun for husholdningsredskaper som kan vaskes i oppvaskmaskin.

Ikke bruk maskinen til å vaske gjenstander som kan absorbere vann (svamper, husholdningstekstiler osv.).

- Før du setter servise og bestikk inn i maskinen, må du gjøre følgende:

– Fjern alle matrester.

- Bløtgjør rester av fastbrent mat i kokekar.

- Når du setter servise og bestikk inn i maskinen, må du gjøre følgende:

- Plasser hule redskaper (f.eks. kopper, glass og kokekar) med åpningen ned.

• Påse at vannet ikke kan samle seg i beholdere eller hulrom.

• Påse at deler av servise eller bestikk ikke ligger inni hverandre.
  – Påse at serviset og bestikket ikke dekker til hverandre.
  – Påse at glass ikke berører hverandre.

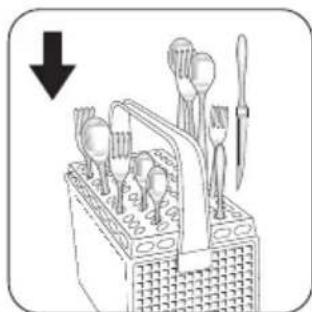

  – Plasser små gjenstander i bestikkurven.

• Plastredskaper og panner med teflonbelegg kan holde på vanndråper. Plastredskaper tørker ikke like godt som redskaper av porselen eller stål.

• Plasser lette redskaper i den øvre kurven. Påse at ingen redskaper kan bevege seg.

Obs Påse at spylearmene kan bevege seg fritt før du starter et vaskeprogram.

Advarsel Lukk alltid døren etter at du har fylt eller tømt maskinen. En åpen dør kan medføre fare.

Plasser serveringsfat og grytelokk langs ytterkan- ten av den nedre kurven.

Plasser alle gjenstandene slik at vannet kan nå frem til alle overflatene.

Du kan folde opp kopp- hyllene for høyere gjen- stander.

Bruke vaskemiddel

Bruk kun oppvaskmiddel (pulver, flytende eller tablett) som er beregnet for oppvaskmaskin.

Følg opplysningene på pakken:

i Unngå å sette tallerkener i de første tre sektorene foran i kurven. Påse at tallerkene er vippet for-over.

Justere høyden på den øvre kurven

Hvis du vil sette særlig store fat i den nedre kurven, må du flytte den øvre kurven til en høyere posisjon.

Advarsel Juster høyden før du fyller i den øvre kurven.

Maksimal høyde på serviset i : øvre kurv nedre kurv

∅vre posisjon 20 cm 31 cm

Nedre posisjon 24 cm 27 cm

Slik flytter du den øvre kurven til øvre eller nedre posisjon:

1. Flytt de fremre skinnestopperne (A) ut.
2. Trekk kurven ut.
3. Sett kurven i øvre eller nedre posisjon.
4. Sett de fremre skinnestopperne (A) tilbake i den opprinnelige posisjonen.

Obs Når kurven er i øverste posisjon, kan du ikke bruke kopphyllene.

• Anbefalinger om dosering.
• Anbefalinger om oppbevaring.

Ikke bruk mer enn anbefalt mengde oppvaskmiddel av hensyn til miljøet.

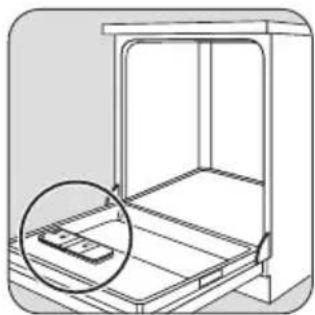

Fyll oppvaskmiddelbe- holderen ( A) med opp- vaskmiddel.

Hvis du bruker et vaskeprogram med forvask, tilsetter du oppvaskmiddel i forvaskbeholderen også ( B).

A

5

Bruk av oppvaskmiddeltabletter

Plasser tablettene i oppvaskmiddelbeholderen (A).

Velge og starte et oppvaskprogram

Gå frem som følger for å stille inn og starte et vaskeprogram:

1. Lukk døren.
2. Drei programvelgeren for å stille inn vaskeprogram. Se etter i kapitlet 'Vaskeprogrammer'.
3. På/Av-indikatorlampen tennes.

Oppvaskmiddeltabletter inneholder:

• oppvaskmiddel
- skyllemiddel

- andre rengjøringsstoffer.

Gå frem på følgende måte når du benytter oppvaskmiddeltabletter:

1. Forsikre deg om at tablettene passer til vannhardheten der du bor. Les anvisningene fra produsenten.
2. Velg laveste innstilling for vannhardhet og skyllemiddeldosering.

Hvis tørkeresultatet ikke er tilfredsstillende, gjør du følgende:

1. Fyll skyllemiddel i skyllemiddelbeholderen.
2. Still inn skyllemiddeldoseringen til posisjon 2.

Gå frem på følgende måte for å bruk oppvaskpulver igjen:

1. Fyll i saltbeholderen og skyllemiddelbeholderen.
2. Innstill vannhardheten på høyeste nivå.
3. Kjør et oppvaskprogramm uten oppvask.
4. Still inn avherderen. Se kapittelet "Innstilling av vannherderen".
5. Juster skyllemiddeldoseringen.

De forskjellige vaskemiddelmerkene løser seg opp i forskjellig hastighet. Noen vaskemiddeltabletter oppnår ikke alltid gode vaskeresultater under kortprogrammer. Bruk lange vaskeprogrammer når du bruker vaskemiddeltabletter for å fjerne vaskemiddelet fullstendig.

- Programfaselampen for vaskeprogrammet begynner å blinke.

1. Trykk inn start/avbryt-knappen.

– Vaskeprogrammet starter automatisk.
- Indikatorlampen for start/avbryt tennes.

– Når programmet starter, er det kun indikatorlampen for den aktive fasen som lyser.

Nå kan du gå frem som følger:

1. Slå av maskinen.
2. Still inn et nytt vaskeprogram.

Fyll oppvaskmiddelbeholderen med oppvaskmiddel før du stiller inn et nytt vaskeprogram.

Stell og rengjøring

Advarsel Slå av maskinen før du rengjør filtrene.

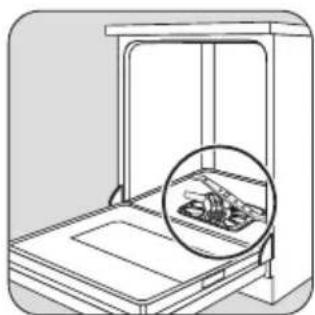

Rengjøre filtrene

Viktig Ikke bruk maskinen uten filtrene. Påse at filtrene er satt korrekt på plass. Feil installasjon fører til at vaskeresultatene blir utilfredsstillende og maskinen blir skadet.

Rengjør filtrene A, B og C under rennende vann.

Stoppe et vaskeprogram

Åpne døren.

• Programmet stopper.
  Lukk døren.
• Programmet fortsetter fra der det ble stoppet.

Når vaskeprogrammet er ferdig

Slå maskinen av som følger:

• Maskinen stopper automatisk.
• Indikatorlampen for Ferdig tennes.

La døren stå på gløtt i noen minutter før du tar ut serviset. Da blir tørkeresultatet bedre.

La serviset avkjøle seg før du tar det ut av maskinen.

Varmt servise knuser lettere.

Ta ut serviset

• Tøm den nedre kurven først, og deretter den øvre.
• Det kan være vann på sidene og på døren til oppvaskmaskinen, fordi det rustfrie stålet gradvis blir kaldere enn serviset.

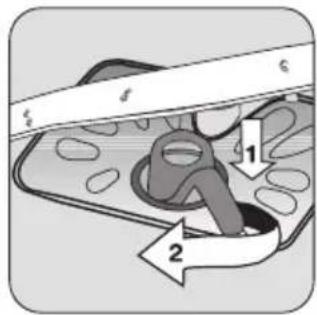

Ta ut filtrene B og C ved å vri håndtaket ca 1/4 omdreining mot klokken.

Løft flatfilteret (A) ut av bunnen i oppvaskmaskinen.

Sett flatfilteret (A) inn i bunnen av maskinen. Sett flatfilteret riktig i under de to føringene D.

Sett filtersystemet på plass. For å låse filtersystemet, dreier du håndtaket med klokken til det klikker på plass.

Viktig Ikke demonter spylearmene.

Rengjør de utvendige overflatene på apparatet og betjeningspanelet med en myk, fuktig klut. Bruk kun nøytrale rengjøringsmidler. Ikke bruk slipende rengjøringsmidler, skuresvamper eller løsemiddel (aceton, triklo-roetylen osv...).

Obs Ikke installer apparatet på et sted der temperaturen er under 0 °C. Produsenten er ikke arlig for skader på grunn av frost.

Hvis dette ikke er mulig, tøm apparatet og lukk døren. Kople fra vanntilførselsslangen og fjern vannet fra tilførselsslangen.

Hva må gjøres, hvis...

Oppvaskmaskinen vil ikke starte eller stopper under drift.

Hvis det er en feil, forsøk først å løse problemet selv. Hvis du ikke greier å løse problemet selv, kontakt kundeservice.

Obs Slå apparatet av, og følg forslagene under for å rette feilen.

Feilkode og feilfunksjon Mulig årsak og løsning
• Indikatorlampen for start/svbryt blinker vedvarende• Indikatorlampen for ferdig blinker 1 gangOppvaskmaskinen tar ikke inn vann	• Vannkranen er blokkert eller full av kalk.Rengjør vannkranen.• Vannkranen er stengt.Åpne vannkranen.• Filteret i vanninntaksslangen er tett.Rengjør filteret.• Vanninntaksslangen er ikke koplet til på riktig måte. Slangen kan ligge i klem eller være vridd.Påse at tilkoplingen er korrekt.
• Indikatorlampen for start/svbryt blinker vedvarende• Indikatorlampen for ferdig blinker to gangerOppvaskmaskinen tømmer ikke	• Avløpsrøret til vasken er blokkert.Rengjør avløpsrøret til vasken.• Vannavløpsslangen er ikke koplet til på riktig måte. Slangen kan ligge i klem eller være vridd.Påse at tilkoplingen er korrekt.
• Indikatorlampen for start/svbryt blinker vedvarende• Indikatorlampen for ferdig blinker tre gangerLekkasjesystemet arbeider	• Steng vannkranen og ta kontakt med kundeservice.
Programmet starter ikke • Maskinens dør er ikke lukket.Lukk døren.Støpselet er ikke satt inn i stikkontakten.Sett i støpselet.Sikringen er gått i husets sikringsboks.Skift sikring.

Slå maskinen på etter kontrollen. Programmet fortsetter fra der det ble stoppet. Hvis feilfunksjonen opptrer igjen, kontakt kundeservice.

Disse dataene trenger du for å få rask og riktig hjelp:

- Modell (Mod.)

	Vaskeresultatet er ikke tilfredsstillende
Serviset er ikke rent	Det programmet du valgte, var ikke egnet for mengden servise og graden av smuss.Serviset er plassert feil i kurven, slik at vannet ikke kan nå frem til alle delene.Spylearmen kan ikke rotere fritt, fordi serviset er plassert feil.Filtrene er skitne eller sitter ikke som de skal.Det ble brukt for lite eller ikke noe oppvaskmiddel.
Det er kalkflekker på serviset • Saltbeholderen er tom.	Vannavherderen er innstilt på feil nivå.Lokket på saltbeholderen er ikke skikkelig lukket.
Serviset er vått og matt • Det ble ikke brukt skyllemiddel.	Skyllemiddelbeholderen er tom.
Det er striper, melkeaktige flekker eller blålig belegg på glass og servise	Reduser dosering av skyllemiddel.
Tørre flekker etter dråper på glass og servise	∅k dosering av skyllemiddel.Det kan være oppvaskmiddelet som er årsaken.

Tekniske data

Mål Bredde cm 59,6
Høyde cm 81,8 - 87,8
Dybde cm 57,5
Elektrisk tilkopling - Spenning - Totaleffekt - Sikring	På typeskiltet på kanten av døren på oppvaskmaskinen finner du informasjon om den elektriske tilkoplingen.

Vanntilførselstrykk Minimum 0,5 bar (0,05 MPa)

Maksimum 8 bar (0,8 MPa)

Kapasitet Kuverter 12

Miljøvern

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

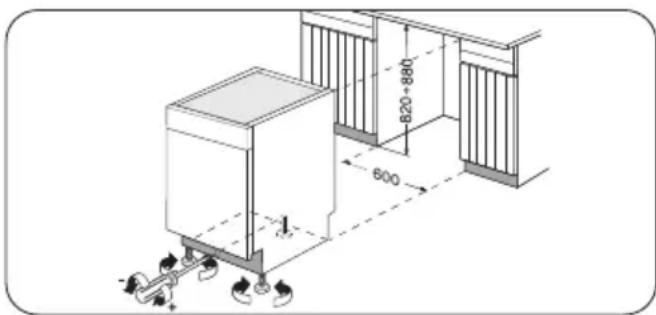

Montering

Advarsel Påse at støpselet ikke sitter i stikkontakten under installasjon.

Plasser maskinen ved en vannkran og et avløp.

Monter maskinen under en kjøkkenbenk eller arbeidsbenk.

Pass på at størrelsen på utsparingen samsvarer med de gitte målene.

820 + 880 600

Det er ikke nødvendig med flere ventilasjonsåpninger for oppvaskmaskinen, men det må være mulig for vanninntaks- og avløpsslangene samt strømkabelen å passere gjennom.

Påse at det ikke er knekk på vannslangene og at de ikke ligger i klem.

Justere høyden på maskinen

Gå frem som følger for å justere høyden på maskinen:

1. Løsne eller stram til de to fremre føttene.

Emballasjen er miljøvennlig og kan gjenvinnes. Deler av plast er merket med f.eks. >PE<, >PS< osv. Kast emballasjematerialene i riktig avfallsbeholder hos kommunens avfallsinnsamlingsstasjon.

Advarsel Gå frem som følger for å avfallsbehandle apparatet:

• Trekk støpselet ut av stikkontakten.
• Kutt strømkabelen med støpselet, og kast det separat.

• ∅delegg dørlåsen. Dette forhindrer at barn kan lukke seg selv inne i apparatet og utsette seg for livsfare.

• Løsne og fjern den justerbare sokkelen.

• Juster den bakre foten. Drei skruen i midten av den fremre panelplaten til venstre eller høyre.

Justere høyden på sokkelen

Plasser fuktspørren under forkant av kjøkkenbenken i hele maskinens bredde.

600 mm

Feste de tilsluttende enhetene

Advarsel Bruk de medfølgende holderne til å feste maskinen under kjøkkenbenken eller til de tilgrensende delene, for å unngå skade.

1. Fest de vedlagte brakettene inn i sporene øverst på maskinen.
2. Bruk de medfølgende skruene til å sikre maskinen i posisjon (oppover eller til siden). Pass på at skruene er festet skikkelig.

Hvis vannet kommer fra alternative energikilder som er mer miljøvennlige (f.eks. sol- eller fotoelektriske pane- ler og vindkraft), kan maskinen koples til varmt vann for å redusere forbruket av energi.

Kople inntaksslangen til en vannkran med utvendige gjenger på 3/4".

! Obs Ikke bruk en tilkoplingsslange fra en gammel maskin.

Vanntrykket må ligge innenfor de grensene som er oppført i "Tekniske spesifikasjoner". Hos det lokale vannverket får du opplysninger om gjennomsnittlig vanntrykk der du bor.

Inntaksslangen kan snus enten til venstre eller til høyre for å tilpasses til installasjonen. Plasser låsemutteren korrekt, slik at du unngår vannlekkasjer.

! Obs Ikke kople maskinen til nye rør eller rør som ikke har vært brukt på en stund. La vannet renne i noen minutter før du kopler til inntaksslangen.

Vannavløpsslange

kople vannavløpsslangen til vannlåsen under vasken.

Hvis avløpsslangen koples til en vannlås under vasken, må det sørges for at vannet fra maskinen ikke hindres av f.eks plastfolie (A). Hvis du ikke fjerner plasten, kan matrester føre til blokkasje i vannlåsen på vasken.

Obs Forsikre deg om at vannkoplingene er tette etter installasjon for å unngå lekkasjer.

Elektrisk tilkopling

Påse at den nominelle spenningen og strømtypen på typeskiltet samsvarer med spenningen og strømtypen fra din strømforsyning.

Bruk alltid en korrekt installert og støtsikker stikkontakt. Ikke bruk doble stikkontakter eller skjøteledninger.

Brannfare.

Ikke skift strømkabelen selv. Kontakt kundeservice.

Påse at støpselet er tilgjengelig etter installasjonen.

Ikke trekk støpselet ut av stikkontakten etter kabelen for å kople fra apparatet. Trekk alltid i selve støpselet.

www.electrolux.com
