BRUKSANVISNING F 1626 ZANUSSI

les vennligst denne bruksanvisningen nøye.

Følg fremfor alt de sikkerhetsrådene som står på de første sidene i bruksanvisningen! Ta vare på bruksanvisningen slik at du slå opp i den igjen på et senere tidspunkt. Sørg vennligst for at bruksanvisningen følger med vaskemaskinen hvis den får nye eiere.

Transportskader

Viktige sikkerhetsråd 65-66

Destruksjon 66

Tips om miljøvern 66

FOR BRUKEREN

Din nye vaskemaskin 67

Beskrivelse av maskinen 67

Såpeskuff 67

Bruk 68

Kontrollpanel 68

Beskrivelse av maskinens panelfunksjoner 68-69

Tips til vasking 70-71

Sortér vasketöyet 70

Temperatur 70

Vaskemidler og tilsetningsmidler 70

Tøysymboler 71

Slik bruker du maskinen 72

Legg vasketøyet i trommelen 72

Mål opp riktig såpemengde

og det i såpeskuffen 72

Ha i skyllemiddel 72

Velg ønsket program 72

Valg av sentrifugeringshastighet

eller funksjon 72

Valg av tilvalgsfunksjon 72

Start av program 73

Endring av program 73

Avbryte program 73

Slette program 73

Avslutning av program 73

Programoversikt 74-75

Vedlikehold 76

Kabinett 76

Såpeskuff 76

Skuffehull 76

Avløpspumpe 76

Vanninnløpsfilter 77

Rengjøring av vaskemaskinen 77

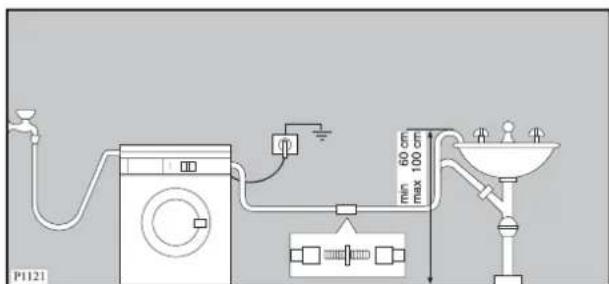

- I et grenrør til vaskens avløpsrør 82

Alminnelige bestemmelser (Nemko) 83

Elektrisk tilkobling 83

Veiledning for bruk av denne bruksanvisningen

Noen avsnitt i bruksanvisningen er merket med spesielle symboler. Disse symbolene har følgende betydning:

Her finner du viktige opplysninger om sikkerhet og maskinens funksjon.

Her finner du supplerende opplysninger om maskinens betjening og praktiske bruk.

Her finner du opplysninger som er av betydning for miljøet.

Vårt bidrag til miljøet: Vi bruker resirkulert papir.

Viktige sikkerhetsråd

Sikkerhetsrådene under er gitt av hensyn til den generelle sikkerhet. Les dem oppmerksomt før installasjon og bruk av vaskemaskinen!

Generell sikkerhet

• Forsøk aldri å reparere vaskemaskinen selv. Reparasjoner som ikke er utført av fagfolk, kan føre til alvorlige uhell eller driftsforstyrrelser.
• Hvis reparasjoner er påkrevet, må du ta kontakt med et autorisert servicesenter. Be om at det bare brukes originale reservedeler.
• Denne maskinen er bare beregnet på å bli betjent av voksne. La ikke barn tukle med betjenings-organene eller leke med maskinen.
• Under hvitvask/kokevask blir glasset i luken svært varmt. Unngå å ta på glasset.
• Det kan forekomme at kjæledyr kryper inn i trommelen. Undersøk derfor trommelen før vask.

Installasjon

- All innvendig emballasje må fjernes før maskinen tas i bruk. Det kan føre til alvorlig skade på maskinen og innredning i nærheten av maskinen hvis transportsikringene ikke fjernes eller ikke fjernes helt. Se det relevante kapitlet i bruksanvisningen.

- Eventuelt elektrisk installasjonsarbeid i forbindelse med oppstilling av denne maskinen må utføres av en autorisert elektroinstallatør.

- Eventuelt rørleggerarbeid i forbindelse med oppstilling av denne maskinen må utføres av autorisert rørlegger.

- Hvis maskinen plasseres på et teppebelagt gulv, må det kontrolleres at luften kan sirkulere fritt mellom de justerbare bena og gulvet.

Bruk

• Vaskemaskinen er bare beregnet til å bli brukt i private husholdninger. Den må ikke brukes til andre formål enn det den er konstruert for.
• Vask bare tekstiler som er beregnet på maskinvask. Følg vaskeanvisningene på plaggene.
• Trommelen må ikke overfylles. Følg instruksjonene i bruksanvisningen.
• Kontroller at alle lommer er tomme. Gjenstander som mynter, sikkerhetsnåler, spiker og skruer kan skade maskinen alvorlig.
• Plagg som er fuktet med petroleum, sprit, tri osv. må ikke vaskes i vaskemaskinen. Hvis slike væsker har blitt brukt til flekkfjerning får vask, skal de ha fordampet helt før plaggene legges i vaskemaskinen.
• Mindre plagg som sokker, belter og lignende vaskes best i vaskepose eller putevar slik at de ikke kan komme i klemme mellom trommelen og karet.
• Bruk bare den anbefalte mengde skyllemiddel. For mye skyllemiddel kan skade vasketøyet.
• La luken stå på gløtt när maskinen ikke er i bruk. Dermed unngår du at pakningen i luken deformeres, og at det oppstår dårlig lukt i maskinen.
• Kontroller alltid at trommelen er tömt for vann før du åpner luken. Hvis den ikke er tömt, må du pumpe ut vannet først som beskrevet i bruksanvisningen.
• Trekk ut stikkontakten og steng vannkranen när du er ferdig med å bruke vaskemaskinen.

Sikkerhet for barn

• Barn er ofte ikke klar over faren ved elektriske apparater. Når maskinen er i gang, bør barna være under oppsyn og ikke få lov til å leke med vaskemaskinen.

• Emballasjematerialene, f.eks. plastfolie og polystyren, kan være farlige for barn - kvelningsfare! Hold dem utenfor barnas rekkevidde.

• Oppbevar alle vaskemidler på et sikkert sted utenfor barnas rekkevidde.

• Når maskinen en gang skal skrotes, skal du trekke støpselet ut av stikkontakten, klippe av den elektriske ledningen og destruere støpselet og den resterende delen av ledningen. ∅delegg lukeløsen slik at barn som leker, ikke kan bli sperret inne i vaskemaskinen.

Destruksjon

Emballsjematerialer

Alle materialer som er merket med symbolet kan gjenbrukes.

PE< polyetylen

PS< polystyren

PP< polypropylen

Det betyr at de kan resirkuleres ved å deponere dem i containere som er merket tilsvarende.

Maskinen

Henvend deg til godkjente mottaksstasjoner for gamle husholdningsprodukter.

Gjør ditt bidrag til å holde Norge rent!

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjons-selskapet eller forretningen der du anskaffet det.

Tips om miljøvern

For å redusere vann- og energiforbruket og bevare miljøet anbefaler vi at du følger disse rådene:

• Maskinen arbeider mest økonomisk när trommelens kapasitet utnyttes helt.
• Mål alltid opp vaskemiddelmengden avhengig av vannets hardhetsgrad, vasketøyets skittenhetsgrad og den mengden vasketøy du legger i maskinen.

• Hvis du bare skal vaske en mindre mengde, bør du bruke bare halvparten eller to tredjedeler av anbefalt mengde vaskemiddel.

• Flekker og tilsmussing kan fjernes delvis før vask. På den måten kan vasketøyet vaskes på lavere temperatur.

• Normalt skittent vasketøy kan vaskes uten forvask for å spare vaskemiddel, vann og tid (og det reduserer også miljøbelastningen!).

Din nye vaskesmaskin

Din nye vaskemaskin oppfyller alle krav til moderne klesvask og har samtidig et sparsomt vann-, strøm- og vaskemiddelforbruk.

• Felles programvelger for både vaskeprogram og temperatur gjør maskinen svært enkel å betjene.
• Programforløpsindikatoren viser de forskjellige vaskeprogramfasene med signallamper.

• Automatisk avkjøling av vaskevannet til 60°C før tømming er en del av 90°C-programmet. Det minsker "temperatursjokket" som vasketøyet utsettes for, og det motvirker dessuten at vasketøyet blir krøllete.

• Spesielt program for ull - behandler ullplagg ekstra skånsomt.

• Kontroll av ubalanse - et kontrollsystem oppdager ubalanse i fordelingen av vasketøyet. Systemet sørger for at maskinen står stabilt när den sentrifugerer.
• ECO-ventilen sørger for at alt vaskemiddelet blir brukt opp samtidig som den reduserer vannforbruket for å spare energi.

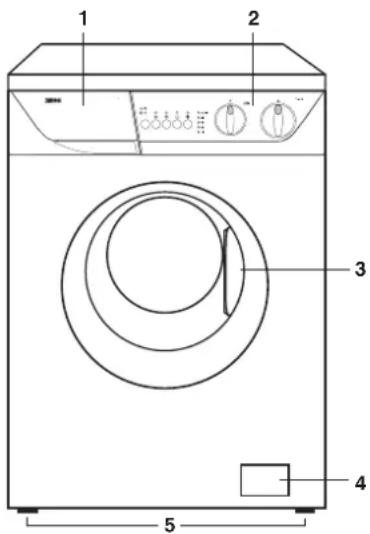

Beskrivelse av maskinen

1 Såpeskuff
2 Kontrollpanel
3 Dørhåndtak
4 Avløpspumpe
5 Justerbare ben

Såpeskuff

Rom til forvask

Rom til hovedvask

Avhengig av hvilket program du har valgt, kan du kombinere ulike funksjoner. De skal velges etter at du har valgt ønsket program og før du trykker på START/PAUSE-knappen.

Når du trykker på en av disse knappene, lyser den tilsvarende kontrollampen. Når du trykker på knappen en gang til, slokner kontrollampen.

Hvis du foretar et feilaktig valg, blinker den aktuelle kontrollampen i ca. 2 sekunder.

Når du trykker på denne knappen, får du to valg. Den tilhørende lampen vil lyse for å indikere ditt valg.

•“Forvask” U

Før hovedvasken kjører maskinen da en forvask på opptil 30°C.

Forvasken avsluttes med kort sentrifugering for hvitvask/kulørtvask og syntetisk vask. På finvask pumpes vannet ut uten sentrifugering.

•“Lynvask”

En svært rask vaskesyklus for hvitvask, kulørtvask, syntetisk vask og finvask.

Vasketiden reduseres i henhold til tøytype og valgt temperatur.

Dette valget kan ikke benyttes sammen med ∅konomi. Anbefalt tøymengde for bomull er maks. 3,5 kilo.

2. Knapp "Spar"

a) Ved å trykke på denne knappen i programmet "Hvitvask 90°" reduseres temperaturen til 67°C, og vaskesyklusen forlenges med 22 minutter.

Ved å trykke på knappen i programmet "Syntetisk vask 60°" reduseres temperaturen til 40°C, og vaskesyklusen forlenges med 10 minutter.

Brukes til normalt skittent tøy for å spare energi.

b) For å være innenfor energiklasse A må denne knappen trykkes inn i programmet "Hvitvask 60°C" og "Kulørtvask 40°C". Vaskesyklusen vil bli forlenget med 10 minutter (60°C) og 35 minutter (40°C). Temperaturen reduseres IKKE.

3 Knapp "Ekstra skylling"

Maskinen utfører to ekstra skyllinger.

Kan brukes på alle vaskeprogrammer bortsett fra ull. Anbefales for personer med sart hud eller i områder med svært bløtt vann.

4 Knapp "Skyllestopp"

Når denne funksjonen velges, blir vasketøyet liggende i det siste skyllevannet. Lampen →l programforløpsindikatoren lyser når programmet er slutt og indikerer at vannet må pumpes ut før luken kan åpnes.

6 Programforløpsindikator

Når du velger et vaskeprogram, viser lampene som lyser, hvilke faser som inngår i programmet.

Når programmet har startet, viser programforløpsindikatoren hvilken fase programmet er i gang med, eller at programmet er slutt.

Hvis du har valgt forvask med den tilhørende knappen, lyser lampen også under forvasken. På slutten av programmet lyser lampen →luken kan åpnes og vasketøyet tas ut.

Kontrollampen SLUTT brinker hvis det forekommer feil på maskinen:

1 blink = maskinen tar ikke inn vann

2 blink = vannet pumpes ikke ut

7. Bryter for valg av sentrifugerings-hastighet △

Med denne bryteren kan du reduseres sentrifugeringshastigheten eller velge ingen sentrifugering Ⓞ.

De ulike hastighetene på bryteren refererer til hvit-/kulørtvask. Innstilling 1600 tilsvarer 900 omdr./min. for syntetisk vask og ull og 700 omdr./min. for finvask. Innstilling 500 tilsvarer 500 omdr./min. for syntetisk vask og ull og 450 omdr./min. for finvask.

INGEN SENTRIFUGERING ⒺNår denne

innstillingen er valgt, blir ikke tøyet sentrifugert.

Kan brukes for fine tekstiler.

Maskinen utfører 3 ekstra skyllinger på hvit-/kulørtvask og 1 skylling på syntetisk vask.

MERK!

Hvis du har valgt sentrifugeringsprogrammet og bryteren stæ i posisjon, vil maskinen kjøre en kort sentrifugering på 400 omdr./min.

8 Programvelger

Vaskemaskinen har fem programområder, fire for ulik vaskemerking:

hvitvask/kulørtvask

syntetisk

finvask

ull

Drei programvelgeren mot høyre eller venstre for å velge program og temperatur ifølge vaskemerkingen, eller ett av spesialprogrammene.

Når programmet er slutt, må programvelgeren settes tilbake på "O".

Symboler på programskalaen

• Symbolet betyr "kaldvask" - vannet blir ikke oppvarmet.
• “O” = Sletting av program, maskinen av.

MERK!

Hvis du vir programvelgeren til et annet program när maskinen er i gang, begynner lampen for programforløpsindikatoren å blinke. Maskinen utfører ikke det nye valgte programmet.

Tips til vasking

Sortér vasketöyet

• Du bør ikke la tøyet bli liggende for lenge, især ikke når det er vått. Fuktig vasketøy kan mugne og få en ubehagelig lukt. Muggflekker (jordslag) kan ikke fjernes.
• Studér den oversikten i denne bruksanvisningen som forklarer betydningen av vaskesymbolene i tøyet.
• Følgende punkter er særlig viktige:

En strek under vaskebaljen betyr at plaggene ikke må vaskes på programmer beregnet for holdbare tekstiler som bomull eller lin.

Hvite tekstiler må ikke vaskes sammen med fargede tekstiler.

Strykefrie tekstiler som polyester/bomull bør behandles som syntetiske tekstiler.

Mindre holdbare tekstiler som akryl og de fleste gardinstoffer bør behandles som sarte tekstiler.

Ullprogrammet er spesielt beregnet på ren, ny ull, som er merket som maskinvaskbar.

• Vi anbefaler deg å vaske hvite bomullsplagg og lin på 60°C i stedet for 90°C. Hvis tøyet ikke er særlig skittent, vil det bli like rent på 60°C, og samtidig sparer du omkring 30% i energi.
• Det samme gjelder til en viss grad også for vaskeekte fargede plagg. De krever normalt en temperatur på 60°C, men hvis de ikke er spesielt skitne, vil de bli like rene selv på 40°C.
• Plagg med ikke vaskeekte farger bør ikke vaskes på temperaturer over 40°C. Hvis plagg med vaskeekte og ikke vaskeekte farger vaskes sammen, bør de behandles som plagg med ikke vaskeekte farger, og temperaturen bør derfor ikke overskride 40°C.
• Holdbare hvite og fargede syntetiske tekstiler kan normalt vaskes på 60°C, men også i dette tilfellet er vask på 40°C tilstrekkelig hvis plaggene ikke er særlig skitne. Imidlertid kan det av hygjeniske årsaker være tilrådelig å benytte 60°C vasketemperatur (bakterievekst).
• Sarte syntetiske tekstiler, tekstiler med ikke vaskeekte farger og ullplagg må aldri vaskes på temperaturer over 40°C.

Kontrollér alltid plaggenes vaskesymboler slik at plaggene vaskes ved korrekt temperatur. Plaggene kan misfarges hvis de vaskes ved høyere temperaturer enn det som er angitt.

Strengt tatt burde du alltid veie vasketøyet.

Trommelen kan maksimalt ta 5,5 kg bomull.

For syntetiske og sarte tekstiler er den maksimale kapasiteten 2,5 kg og for ull 2 kg.

Da veiing kan være litt omstendelig, foreslår vi at du beregner vekten etter hvor full trommelen er:

Bomull og lin: full trommel, men ikke overfylt

Syntetiske tekstiler: trommelen ikke mer enn 2/3 full.

Ull eller finvask: trommelen ikke mer enn 1/2 full.

Før du legger tøyet i maskinen:

• Reparér alle rifter og hull.
• Fest löse knapper og lukk trykknapper og glidelåser.
• Ikke vask plagg som trevler - reparér falden før vask.
• Tøm lommene for alle små løse gjenstander. Spiker, nåler, klips og lignende kan skade såvel tøyet som maskinen alvorlig. Fjern gardinkroker.
• Vask fargede plagg - især plagg med ikke vaskeekte farger - for seg når du vasker dem for første gang. De mister normalt en del av fargen første gang de vaskes.
• Bruk flekkfjerner på gjenstridige flekker som gress, rust, tjære, maling, blekk og lignende før tøyet vaskes.
• Bruk flyktige væsker som terpentin til å fjerne f eks malingflekker. Vent i så fall til tøyet er helt tørt før du vasker det.
• Vaskemaskinprodusenten er ikke ansvarlig for skader som skyldes bruk av flyktige, brennbare eller giftige stoffer.

Vaskemidler og tilsetningsmidler

Gode vaskeresultater avhenger blant annet av det vaskemiddelet og den mengden som blir brukt.

Det finnes særlige vaskemidler til kulørtvask, skånevask og ullvask.

Bruk bare försteklasses vaskemidler som er beregnet til vaskemaskiner.

Følg vaskemiddelprodusentens anvisninger og ha i vaskemiddel i forhold til hvor mye og hvor skittent vasketøy du har og vannets hardhetsgrad. Hvis du ikke kjenner vannets hardhetsgrad i ditt område, kan du få opplysninger om dette hos ditt lokale vannverk.

Underdosering av vaskemiddel kan medføre at smusset setter seg på tøyet igjen i form av grå nupper.

For mye vaskemiddel er unødvendig og øker miljøbelastningen. Selv biologisk nedbrytbare vaskemidler inneholder stoffer som i større mengder kan skade den økologiske balansen.

Vaskepulver

Ha vaskepulveret i de riktige rommene i såpeskuffen før programmet startes.

Konsentrert vaskepulver

Et velegnet flytende vaskemiddel kan brukes i stedet for vaskepulver til programmer med lave eller middels høye temperaturer. Du må da velge et program uten forvask. Ha det flytende vaskemiddelet i rom Usåpeskuffen umiddelbart før programmet startes.

Flytende tilsetningsmidler

Eventuelle tilsetningsmidler til mykgjøring av vasketøyet skal helles i rom "💡" i såpeskuffen før programmet startes. Det er spesielt fornuftig å tilsette et skyllemiddel hvis tøyet skal tørkes i tørketrommel etter vask fordi det fjerner statisk elektrisitet i tøyet.

Doseringen bør følge blekemiddelprodusentens anbefalinger.

i Tøysymboler

De fleste klesplagg er merket med vaske-/rensesymbol, som er til god hjelp ved behandlingen av klesplaggene.

NORMAL VASKSKÄNSOM		60	40 40	30	Vask ved 30°Vask ved 40°vask ved 50°vask ved 60°VASKINGHåndvask Kan ikke vaskes
BLEKING	Tåler klorbleking Tåler ikke bleking			A
STRYKING Høy temperatur, høyst 200°C		Middels temperatur, høyst 150°C		Lav temperatur, høyst 110°C		Kan ikke strykes
RENSING	Akan renses med alle løsemidler	Pkan renses med perkloretylen, alkohol, R111 og R113		Fkan renses med bensin, ren alkohol og R113		XKan ikke renses
T G Flat-tørking Drypptørking	IIIHengetørking Tørking i			normal temperaturlav temperaturtørketrommel		XIkke tørkingi tørketrommel

Slik bruker du maskinen

Før første vask anbefales det å fylle to liter vann i rommet for hovedvask Uåspeskuffen for å aktivere ECO-ventilen. Kjør deretter et program på 90°C uten forvask for å rengjøre vaskemaskinens trommel og innvendige deler. Ha et 1/2 målebeger vaskemiddel i rommet for hovedvask i såspeskuffen og gjennomfør en vaskeprogram uten vasketøy.

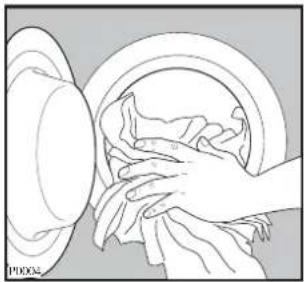

1. Legg vasketøyet i trommelen

Du skal høre at låsen går i hakk.

2. Mål opp riktig såpemengde og det i såpeskuffen

Trekk ut såpeskuffen i betjeningspanelet. Mål opp den såpemengden som kreves i et målebeger og hell såpen i rommet for hovedvask.

Middelet må ikke stå høyere enn MAX-merket.

5. Valg av sentrifugeringshastighet eller funksjon

Vri bryteren til ønsket innstilling.

6. Valg av tilvalgsfunksjon

Velg ønsket funksjon.

Den tilhørende kontrollampen lyser.

For å starte programmet du har valgt, skal du trykke på START/PAUSE-knappen. De aktuelle lampene slutter da å blinke.

Før du gjør endringer må du stanse vaskemaskinen ved å trykke på START/PAUSE-knappen. Enhver fase kan forandres før programmet har begynt på den. Når programmet har startet, kan du bare tilbakestille det ved å vri programvelgerskiven til "O" (AV) og deretter velge det nye programmet.

Vaskevannet blir værende i kammeret. Start det nye programmet ved å trykke inn START/PAUSE-knappen. Merk: For å tømme ut vannet før du starter det nye programmet, må du kansellere programmet og velge T∅MMING.

9. Avbryte program

Trykk på knappen START/PAUSE. Den tilhørende kontrollampen blinker.

10. Slette program

Sett programvelgeren tilbake på "O" for å slette et allerede innstilt program.

Nå kan du velge et annet program.

Dersom døren ikke kan åpnes, betyr det at temperaturen på vannet er høyere enn 55 °C, vannstanden er høyere enn dørkarmen eller at trommelen fortsatt er i bevegelse.

Dersom du vil åpne døren, må du slå av maskinen ved å vri programvelgeren til "O". Etter ca. 3 minutter kan døren åpnes (kontroller vannivået og temperaturen på vannet).

Velg programmet på nytt, og trykk på START/PAUSE for å starte maskinen.

12. Avslutning av program

Hvis er valgt, forblir SLUTT-lampen tentfor å indikere at vannet må tømmes før døren åpnes. Vri programvelgeren til "O" og deretter til (tømming) eller (centrifugering).

Sentrifugeringsprogrammet kjøres ved maksimum hastighet. For å unngå at syntetiske plagg, ullplagg eller fine tekstiler krøller, må sentrifugerings-hastigheten reduseres tilsvarende.

Når lampen "SLUTT" lyser, indikerer dette at luken er låst opp.

For å slå av maskinen må du dreie programvelgeren tilbake til "O".

Ta ut vasketøyet.

Kontroller at trommelen er helt tom. Vasketøy som glemmes i trommelen, kan ta skade ved neste vask (f.eks. krympe pga. for høy temperatur) eller farge av på andre plagg.

Hvis du ikke skal fortsette med å vaske, må du stenge vannkranen og for sikkerhets skyld også slå av strømmen til maskinen.

La luken stå litt på gløtt slik at fuktigheten i trommelen kan fordampe.

Programoversikt

Vaskeprogram

Felt	Program/temperatur	Program-beskrivelse	Programforlop	Tilleggs-funksjoner	Vasketøy-mengde maks.	Forbruksverdier*
						Energi kWh	Vann liter	Tid min.
	[SS6S]	Hvitvask	Hovedvask 60°- 90°C3 skyllinger Normalsentrifugering	[60CA]	5,5 kg	2,1	56	150
[66TG]	[HS4Z]	Hvitvask Spareprogram	Hovedvask 67°C3 skyllinger Normalsentrifugering	[XHS2C]	5,5 kg	1,45	52	140
[AA4A]	[A3ZX]	Hvitvask	Hovedvask 60°C3 skyllinger Normalsentrifugering	[X46S] [XKTS]	5,5 kg	0,93	52	140
	[60ZE]	Kulørtvask	Hovedvask 30°- 40°- 60°C eller kaldvask ✗3 skyllinger Normalsentrifugering	[BYHG] [XXDG]	5,5 kg	1,25	52	120
[XODW]	[KCK6]	Syntetisk vask (lettstelt)	Hovedvask 30°- 40°- 60°C3 skyllinger Skånesentrifugering	[8TCV]	2,5 kg	0,9	54	90
[SD6H]	[SHY7]	Finvask	Hovedvask 30°-40°C3 skyllinger Skånesentrifugering		2,5 kg	0,5	55	60
[SB4H]	[SAXH]	UII [703X] [HXBB]	Hovedvask 30°C eller kaldvask ✗3 skyllinger Skånesentrifugering		2 kg	0,25	55	50

* Forbruksverdiene som oppgis i oversikten, er referanseverdier. Forbruket avhenger av vasketøymengde, vasketøytype og vann- og romtemperaturen. Verdiene refererer til høyeste (varmeste) vanntemperatur for hvert vaskeprogram.
** Programmet "Hvitvask 60°C"-ler referanseprogram for opplysningene på energimerket ifølge rådsdirektiv 92/75/E∅F.

Ullprogrammet for denne maskinen er godkjent av Woolmark for vask av maskinvaskbare plagg som er merket med en Woolmark-etikett, forutsatt at vaskeanvisningen på plaggets etikett og vaskemaskinens instruksjoner følges. M9604

Programoversikt

Spesialprogrammer

Program		Programbeskrivelse	Tilleggs-funksjoner	Vasketøy-mengde maks.	Forbruksverdier *
					Energi kWh	Vann liter	Tid min.
	Skyllinger	Håndvaskede plagg kan skylles på dette programmet.3 skyllinger med skyllemiddelKort sentrifugering ved maks. hastighet		5,5 kg	0,05 54		30
[6X68]	Tømming	Til utpumping av siste skyllevann på programmer med skyllestoppfunksjon		/	-	-	2
[6XWG]	Sentrifugering	Normalsentrifugering Kort sentrifugering (900 omdr./min.)		5,5 kg	-	-	6
ONullstilling		Sletting av program, maskin slått av			-	-	-

* Forbruksverdiene som oppgis i oversikten, er referanseverdier.

Vedlikehold

Kabinett

Utsiden av maskinen kan vaskes med varmt vann og et vanlig nøytralt, ikke-slipende vaskemiddel. Vask etter med rent vann og tørk av etterpå.

Viktig: Det må ikke brukes teknisk sprit, tynner eller andre løsemidler.

Såpeskuff

Etter noen tid vil vaske- og skyllemidlene etterlate avleiringer i skuffen.

Den bør derfor spyles med vann fra tid til annen. Om nødvendig kan såpeskuffen fjernes helt fra maskinen ved å trykke ned låsen øverst til venstre.

Den øverste delen av rommet til tilsetningsmidler kan også fjernes for å lette rengjøringen.

Hvis det samler seg vann i skyllemiddelbeholderen etter avsluttet vaskeprogram, må hele beholderen rengjøres.

Det kan også samle seg avleiringer av vaskemiddel inne i hullet til såpeskuffen.

Dette bør fjernes med en gammel tannbørste. Når du er ferdig med rengjøringen, setter du såpeskuffen på plass igjen og kjører et skylleprogram uten tøy i maskinen.

Pumpen må kontrolleres regelmessig, og spesielt dersom

• maskinen ikke tømmes og/eller sentrifugerer
• maskinen lager uvanlige lyder under tømming pga. gjenstander som f.eks. sikkerhetsnåler, mynter e.l. som blokkerer pumpen

Fremgangsmåte:

• Kople fra vaskemaskinen.
- Vent til vannet er avkjølt.
- Åpne pumpedøren.

• Sett en bolle under åpningen for å samle opp vannet.
• Trekk ut nødtømmingsslangen, plasser den i bollen og ta av slangehetten.
• Når det ikke kommer ut mer vann, skru løs pumpedekselet og ta det av.

• Fjern ev. gjenstander fra pumpens løpehjul ved å rotere det.
• Sett hetten tilbake på nødtømmingsslangen, og sett slangen på plass igjen.

• Skru på pumpedekselet.
• Lukk pumpedøren.

Vanninnløpsfilter

Hvis du oppdager at maskinen krever lengre tid enn normalt på å bli fylt med vann, bør du undersøke om vanninnløpsfilteret er tilstoppet.

Steng vannkranen og skru av påfyllingsslangen fra vannkranen. Rens filteret f eks med en tannbørste. Skru påfyllingsslangen fast på vannkranen.

Rengjøring av vaskemaskinen

Hvis du vasker ofte på lave vasketemperaturer og/eller bruker lav vaskemiddeldosering, anbefales det å rengjøre vaskemaskinen en gang i måneden.

Det forhindrer at det dannes mugg i maskinen som kan forårsake dårlig lukt.

Ha i en normal mengde vaskemiddel i vaskemiddelskuffen og la maskinen gjennomføre et fullt vaskeprogram uten vasketøy ved så høy temperatur som mulig (90°C).

Dersom vannets hardhetsgrad er høyere enn 7°dH, må vaskemaskinen avkalkes minst 4 ganger i året. (Ta kontakt med kommunens tekniske forvaltning for å få opplyst vannets hardhetsgrad).

Doser med ca. 1,5 dl sitronsyre istedenfor vaskemiddel og gjennomfør et vaskeprogram uten vasketøy ved så høy temperatur som mulig (90°C).

Tiltak ved risiko for minusgrader

Dersom maskinen står på et sted der temperaturen kan synke til under 0°C, må følgende fremgangsmåte benyttes:

• Ta støpselet ut av strømuttaket.
• Steng av vannet og løsne vanninntaksslangen fra vannkranen.
• Legg nødtømmingsslangen og inntaksslangen i en bolle på gulvet slik at vannet tømmes i bollen.
• Sett på vanninntaksslangen igjen og monter nødtømmingsslangen etter at hetten er satt på igjen.

Dette tømmer maskinen for vann og hindrer at det danner seg is samt at berørte deler blir skadet eller ødelagt.

Kontroller at omgivelsestemperaturen er over 0°C når maskinen tas i bruk igjen.

Nødtømming

Dersom vannet ikke tømmes på vanlig måte, må følgende fremgangsmåte benyttes:

• Ta støpselet ut av strømuttaket.
• Steng av vannet.
• Vent til vannet er avkjølt.

- Åpne pumpedøren.

- Sett en bolle på gulvet og legg nødtømmings- slangen i bollen. Ta av slangehetten. Vannet skal renne ned i bollen. Når bollen er full, settes hetten tilbake på slangen. Tøm bollen. Gjenta prosedyren til det ikke kommer ut mer vann.

- Rengjør pumpen som beskrevet tidligere.

- Sett på plass nødtømmingsslangen etter at slangehetten er satt på igjen.

- Skru på pumpedekselet og lukk døren.

VIKTIG!

Hver gang vannet tømmes gjennom nødtømmings- slangen, må du fylle to liter vann i rommet for hovedvask i såpeskuffen og deretter kjøre tømmeprogrammet. Dette aktiverer ECO-ventilen og hindrer at alt vaskemiddelet ikke blir brukt opp ved neste vask.

Noen opplysninger om hvordan du selv kan fjerne mindre driftsforstyrrelser uten å måtte tilkalle en fagmann. Dersom lampen blinker når maskinen startes, indikerer det at det er en feil på maskinen.

• 1 blink = f.eks. maskinen tar ikke inn vann. Se nærmere under "Feiltype"
• 2 blink = f.eks. knekk på avløpsslangen eller tilstoppet avløpspumpe. Se nærmere under "Feiltype"
• 4 blink = luken er ikke ordentlig stengt

Når feilen er rettet, skal du trykke på START/PAUSE for å fortsette programmet som ble avbrutt. Hvis det ikke er mulig for deg å rette feilen selv, må du kontakte en servicetekniker.

FEILTYPE • MULIG ÅRSAK
Maskinen går ikke i gang:	Er sikringene i orden?Sitter støpselet ordentlig i stikkontakten?Er luken til maskinen helt stengt?Er vaskeprogrammet riktig innstilt?Er vannkranen åpen?Er START/PAUSE-knappen trykket inn?
Maskinen tar ikke inn vann:	Er vannkranen åpen? Kommer det vann ut av kranen?Er vantrykket tilstrekkelig?Er påfyllingsslangen klemt eller bøyd?Er filteret på påfyllingsslangen tilstoppet?
Maskinen tømmes samtidig med at den tar inn vann:	Er avløpsslangen riktig plassert? Slangen skal heves min. 60 cm før den ledes til et avløp.
Maskinen sentrifugerer ikke/tømmes ikke:	Er avløpsslangen klemt eller bøyd?Er avløpspumpen tilstoppet? Det må renses med jevne mellomromHar du valgt et program med skyllestopperfunksjonen “Ingen sentrifugering”
Maskinen vibrerer og bråker for mye:	Er alle transportsikringene fjernet?Står vaskemaskinen stabilt og plant?Er det tilstrekkelig plass mellom vaskemaskinen og vegger eller skap?Er det for mye vasketøy i trommelen?Er vasketøyet ujevnt fordelt i trommelen (ubalanse)?
Vann renner ut på gulvet:	Er vaskemiddelet riktig dosert? For mye vaskemiddel kan føre til at det skummer overEr vaskemiddelet beregnet til maskinvask?Er såpeskuffen gjort ren slik at den ikke er tilstoppet?Er avløpsslangen satt ordentlig fast?Er avløpspumpen satt tilbake på plass etter rengjøring?Er slangen tett? Er det lekkasjer i noen av sammenkoblingene eller ved kranen?
Luken kan ikke åpnes:	Er et program i gang?Maskinen er igang med oppvarmingsfasen eller vannstanden i trommelen når opp til den nederste delen av døren.
FEILTYPE	MULIG ÅRSAK
Dårlig lukt i vaskemaskinen kan skyldes:	For lav vaskemiddeldosering.At det vaskes ofte på 40°C og sjelden eller aldri på 60/90°C.At vaskemaskinen ikke har vært i bruk i lang tid.Tiltak:Gjennomfør en vask med tom maskin og normal vaskemiddeldosering på 90°C.
Sentrifugeringen begynner med forsinkelse eller vasketøyet er ikke ordentlig sentrifugert når programmet er slutt:	Maskinens elektroniske ubalanse-kontrollsystem har koblet seg inn på grunn av en uheldig fordeling av vasketøyet i maskinen.Plaggene løses opp og fordeles på ny ved at trommelen skifter retning flere ganger. Deretter starter sentrifugeringen igjen. Dette kan skje flere ganger etter hverandre til ubalansen er fjernet og sentrifugeringen kan gjennomføres.Fasen der maskinen forsøker å fjerne en slik ubalanse, varer i ca. 10 minutter. Hvis vasketøyet ikke kan løses pent opp innenfor dette tidsrommet, senkes sentrifugeringshastigheten på sluttsentrifugeringen.
Maskinen har en annerledes lyd:	Maskinen har et moderne drivsystem som ikke støyer så mye som eldre systemer.Det nye drivsystemet starter forsiktig, og plaggene fordeles bedre før sentrifugering. Det resulterer i færre vibrasjoner og mindre støy.
Det er ikke vann å se i trommelen:	Moderne vaskemaskiner er mer økonomiske og bruker mindre vann. Vaske- og skylleresultatet er imidlertid helt på topp.
Utilfredstillende vaskeresultater:	Det har blitt brukt for lite vaskemiddel eller et vaskemiddel som ikke er egnet.Vanskelige flekker har ikke blitt behandlet før vask.Det har ikke blitt valgt korrekt temperatur eller program.For mye vasketøy i trommelen.
Rester av vaskemiddel på tøyet etter vaske:	Dette skyldes høyst sannsynlig ikke-løselige komponenter i vaskemiddelet og er ikke et tegn på dårlig skylling.Børst eller rist plaggene og skyll dem igjen om nødvendig.
Skumming etter siste skylling:	Moderne vaskemidler kan forårsake skumming selv etter skylling, men det har ikke noen betydning for vaskeresultatet.

Hvis du ikke er i stand til å finne eller løse feilen etter disse kontrollene, bør du ta kontakt med forhandleren eller nærmeste servicesenter. Før du ringer, bør du finne frem modellbetegnelse, serienummer og produktnummer, som du finner på typeskiltet.

GARANTI

Levering skjer etter kjøpsloven, supplert med NEL's leveringsbetingelser.

Oppstår det problemer med produktet, bør henvendelse skje til forhandler hvor produktet er kjøpt.

Hovedkontor:

Adm. og tekn. avdeling: Telefon: [phone]

Telefax: 22 72 58 90

Bestilling service: Telefon: [phone]

Telefax: 22 72 58 90

Bestilling reservedeler: Telefon: [phone]

Telefax: 22 72 58 20

Tekniske data

Yttermål	Bredde	60	cm
	Høyde	85	cm
	Dybde	59	cm
Elektrisk tilkobling Spenning 220-230 V / 50 HzMaks. strømforbruk 2200 W (10A)
Vanntrykk	Minimum	0,05
	Maksimum 0,8 MPa
Anbefalt maksimal Bomull, lin 5,5 kgtøymengde Syntetiske stoffer, sarte stoffer 2,5 kgUll
Sentrifugering	Maksimum	1600 omdr. /min.

MPa

Dette apparat oppfyller kravene i EU-direktiv 89/336/E∅F, 73/23/E∅F.

Installing

Utpakking

Hold emballasjematerialet langt bort fra små barn slik at de ikke kan leke med det.

Tilbehør

Reduksjonsnippel 3/4"-1/2".

Transportsikring

1. Legg maskinen ned på baksiden. Kontrollér samtidig at slangene ikke blir klemt.

2. Legg litt av polystyrenemballasjen under maskinen.

3. Fjern polystyrenblokken fra motoren og frigjør de to plastposene.

1. Trekk ut den venstre polytenposen meget forsiktig ved å føre den mot høyre og deretter ned.

2. Trekk ut den høyre polytenposen meget forsiktig ved å føre den mot venstre og deretter opp.

1. Sett i bunndekselet og trykk tungen inn i låsesporet.

Det er en god idé å ta vare på transportsikringene hvis det skulle bli aktuelt å transportere maskinen senere.

Maskinen må aldri fraktes uten at transportsikringene (de 3 boltene) er montert. Trommelen vil kunne lage stygge bulker i kabinettet.

Plassering

Maskinen skal stilles på et fast, vannrett underlag. Maskinen må ikke berøre vegger eller annen innredning.

Det er en forutsetning at vannkranen, avløpet og stikkontakten er innenfor rekkevidde av maskinens slanger og elektriske ledning. Hvis de ikke er det, anbefaler vi å tilkalle en montør som kan flytte vannkranen og/eller avløpet og/eller stikkontakten.

Nivåjustering

Maskinen settes på det planlagte stedet og vatres omhyggelig ved å justere bena. Vær veldig nøye med dette, for på den måten unngår du unødvendig støy og vibrasjoner, og maskinen flytter ikke på seg under bruk.

Skru vannpåfyllingsslangen på en vannkran med 3/4" rørgjenger.

Ikke bruk en slange som allerede har vært brukt til vanntilkopling.

Den andre enden av påfyllingsslangen som er festet til maskinen, kan snus i alle retninger. Det er bare å løsne litt på ringmutteren, dreie på slangen og trekke mutteren til igjen.

Vannpåfyllingsslangen må ikke strekkes. Dersom den er for kort og du ikke ønsker å flytte vannkranen, må du bytte ut slangen med en lengre høytrykksslange som er spesielt beregnet på å løse problemer som dette.

Avløp

Enden av avløpsslangen kan plasseres på tre måter:

Direkte i avløpsrøret: Du bør da bruke et ca 65 cm høyt loddrett rør. Røret må under ingen omstendigheter være lavere enn 60 cm eller høyere enn 90 cm.

I et grenrør til vaskens avløpsrør: Grenrøret må da være høyere enn vannlåsen slik at den krumme enden av slangen er minst 60 cm over gulvet.

Avløpsslangen er 2 m lang og kan forlenges til maksimalt 4 m. Bruk en forlengerslange med en innvendig diameter som er minst like stor som originalslangens diameter og bruk en egnet slangekobling.

Kontrollér at avløpsslangen ikke har skarpe knekk.

For at maskinen skal virke på riktig måte må avløpsslangen være festet til støttestykket øverst på baksiden av maskinen.

Alminnelige bestemmelser (Nemko)

a) Maskiner med slangeforbindelse tillates normalt oppsatt i rom med godkjent gulvsluk.
b) Ved vantrykk større enn 60 N/cm ^2 (6 kg/cm ^3 ) skal reduksjonsventil innsettes.
c) Maskiner med slangeforbindelse som ønskes anbrakt i rom uten sluk, kan tillates när huseierens tillatelse foreligger. Enkelte vannverk har tilleggsbestemmelser.
d) For maskiner som ikke har brutt forbindelse i vanntilførselen, skal røravbryter innsettes.
e) Eventuelt rørleggerarbeid skal utføres av autorisert rørleggermester og anmeldes til vannverket.

Elektrisk tilkobling

Maskinen leveres koblet 1-faset, 220-230 V, 50Hz,

2,2 kW totaleffekt.

Skulle det bli nødvendig å skifte strømledningen, bør dette utføres av vårt servicesenter.
