BRUKSANVISNING YLQ15S-100 Clas Ohlson

Les bruksanvisningen grundig og påse at du forstår den før du bruker utstyret. Ta vare på bruksanvisningen til seinere bruk.

Tärkeätä tietoa:

Bruksanvisning • Høytrykksvasker

Artikkelnummer: 30-9299, modell: YLQ15S-100

Les gjennom hele bruksanvisningen før bruk og spar den til fremtidig bruk.

Vi reserverer oss for ev. tekst- og fotofeil samt endringer av tekniske data.

Ved problem eller øvrige spørsmål kan du kontakt oss (se adresse på siste side).

Viktige sikkerhetsinstrukser

Advarsel: Ved bruk av dette produktet må du alltid huske på følgende:

1. Bruk ikke høytrykksvaskeren før du har lest hele bruksanvisningen.
2. Rett aldri vannstrålen mot deg selv eller noen annen person. Det er risiko for personskade. Vannstrålen kan trenge gjennom huden.
3. Elektrisk verktøy bør tilsluttes strømnettet via en jordfeilbryter (utløsningsstrøm maks. 30 mA i løpet av maks. 30 ms).
4. Bruk ikke høytrykksvaskeren dersom det er personer i nærheten uten verneklær og vernebriller.
5. Høytrykksvaskere kan være farlige hvis de brukes feil. Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvaskeren eller mot annet elektrisk utstyr.
6. Rett aldri vannstrålen mot deg selv for å skylle av klær eller sko du har på deg.
7. Trekk alltid ut støpslet fra strømuttaket før service og justering av maskinen.
8. Høytrykksvaskeren må ikke brukes av mindreårige eller personer som ikke har kunnskap om maskinen.
9. Bruk kun originaldeler ved reparasjon. Dette for din egen sikkerhets skyld.
10. Høytrykksslanger, koblinger og tilbehør er viktige sikkerhetsdetaljer, bruk derfor kun tilbehør og reservedeler som er anbefalt av produsent.
11. Bruk ikke høytrykksvaskeren dersom tilslutningskabelen eller andre viktige detaljer er skadet. Dette gjelder bl.a.: sikkerhetsanordninger, høytrykksslange, lanse, pistolhåndtak etc.
12. Advarsel: Feil skjøtekabler kan være farlige.
13. Dersom skjøtekabel benyttes, må den være utstyrt med vanntett støpsel, vanntett uttak og være beregnet for utendørs bruk.
14. Skadet strømledning eller strømbryter skal alltid byttes av fagperson.
15. Les hele bruksanvisningen før bruk av produktet.
16. Vær svært oppmerksom på faren for ulykke når høytrykksvaskeren blir brukt i nærheten av barn.

17. Lær deg hvordan høytrykksvaskeren fungerer, slik at du raskt kan stoppe den og gjøre den trykkløs.

18. Vær oppmerksom, tenk på hva du gjør.

19. Bruk ikke høytrykksvaskeren när du er trett, sliten eller påvirket av alkohol, narkotika eller legemiddel.
20. Hold arbeidsområdet tomt for tilskuere og husdyr.
21. Strekk deg ikke for langt. Stå ikke på underlag som er ustødig. Stå alltid med begge beina på bakken og sørg for alltid å ha god balanse.
22. Følg alle instruksjoner for service og vedlikehold slik de er beskrevet i bruksanvisningen.
23. Høytrykksvaskeren skal tilsluttes strømnettet via en jordfeilbryter (utløsningsstrøm maks. 30 mA i løpet av maks. 30 ms).
24. Bruk alltid verneklær og vernebriller/ visir. Steiner og andre små gjenstander kan lett kastes i vei av vannstrålen. Bruk hørselsvern.
25. Strømuttaket som høytrykksvaskeren kobles til, skal være installert av en fagperson ihht. IEC 60364-1 normene.
26. Bruk kun rengjøringsmiddel beregnet for høytrykksvask, andre rengjøringsmiddel og kjemikalier kan skade høytrykksvaskeren eller forårsake personskade.

1.1 Les igjennom bruksanvisningen grundig før bruk. For å redusere faren for ulykker, følg disse sikkerhetsreglene.
1.2 Kontroller at nettspenningen i strømuttaket er 220-240V AC, at skjøteledningene har et areal på minst 1,5mm² og at en jordfeilbryter er installert.
1.3 Trekk ut støpslet fra strømuttaket när høytrykksvaskeren ikke er i bruk.
1.4 Utsett ikke høytrykksvaskeren for regn og rett aldri vannstrålen mot høytrykksvaskeren.
1.5 Hold skjøtekablene borte fra varmekilder, kniver, skarpe hjørner etc. så de ikke skades.
1.6 Berør ikke strømkoblinger med fuktige hender. Flytt ikke høytrykksvaskeren med fuktige hender.
1.7 Bruk ikke høytrykksvaskeren hvis høytrykksslangen er skadet. Da må den byttes ut umiddelbart. Bruk kun slanger og tilkoblinger som er anbefalt av produsenten.
1.8 Utsett ikke høytrykksvaskeren for konsentrert syre, løsemiddel eller for miljøer med brann og eksplosjonsfarlige materialer/væsker/gasser, bensin, fortynning etc.
1.9 Lås ikke fast avtrekkeren i fastläst posisjon.
1.10 Det finnes ingen sikkerhetsventil som kan justeres. Om vanntrykket när maks. åpnes sikkerhetsventilen automatisk.

2. Bruksområde

2.1 Høytrykksvaskeren er beregnet for rengjøring av biler. gressklippere, sykler etc.
2.2 Høytrykksvaskeren er beregnet for utendørs bruk for rengjøring av stein, tre, metall og plastmateriale.

Advarsel! Les gjennom bruksanvisningen grundig før du begynner å bruke høytrykksvaskeren og legg spesielt merke til advarslene. Denne høytrykksvaskeren har mange funksjoner, som gjør jobben enklere og raskere. Sikkerhet, effektivitet og kvalitet har styrt utviklingen av denne høytrykksvasken. Den er derfor lett å bruke og krever minimalt med vedlikehold.

Beskytt miljøet

Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det. Alle maskiner, slanger og all emballasje skal sorteres og håndteres i henhold til lokale miljøforskrifter.

Høytrykksvaskeren er merket med symboler som har viktige informasjoner eller instruksjoner om riktig bruk.

være farlige

hvis de brukes feil. Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvaskeren eller mot annet elektrisk utstyr. Trekk alltid ut støpslet fra strømuttaket før service og justering av produktet!

Bruk hørselsvern.

Bruk vernebriller eller visir.

Bruk åndedrettsbeskyttelse.

3. Teknisk spesifikasjon

Modell betegnelse: YLQ15S-100

Spenning: 220 - 240V AC, 50Hz

Effekt: 1400W

Maks. inngangstrykk vann: 7 bar (0,7 MPa)

Arbeidstrykk: 70 bar (7 MPa)

Maks. tillatt trykk: 120 bar (12 MPa)

Vannforbruk: 6 l/min

Vibrasjon: 2,022 m/s ^4

4. Bruksregler

Forberedelser

Kontroller at alle deler er hele og med i emballasjen ved levering.

4.1 Bli kjent med maskinen

1. Strømbryter
2. Håndtak
3. Tilkobling for høytrykksslange
4. Tilkobling for vann inn i maskinen.
5. Pistolhändtak
6. Høytrykksslange
7. Avtrekker
8. Lanse
9. Holder for lanse
10. Vaskemiddelbeholder

4.2 Forberedelser før bruk

Advarsel! Steng av høytrykksvaskeren og dra ut støpselet ved service, vedlikehold og justering av maskinen!

1. Kontroller at strømbryteren står i posisjon "0".
2. Skyv lanseholderen (9) nedover, slik at den fester seg.

3. Koble høytrykksslangen (6) til tilkoblingen (3).

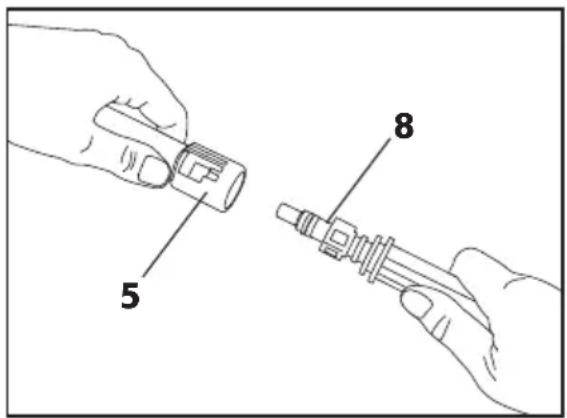

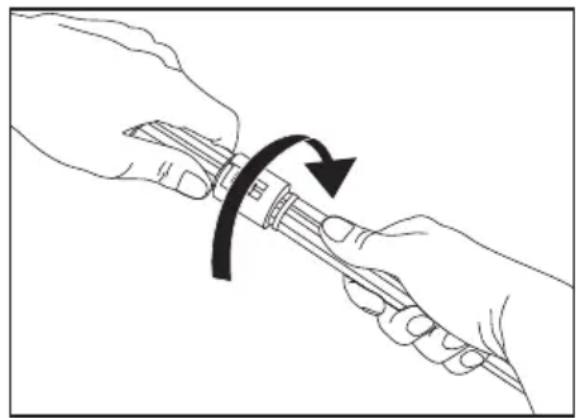

4. Monter lansen (8) eller annet tilbehør på pistolhåndtaket (5). Trykk tilbehørets feste inn i bajonettkoblingen på pistolhåndtaket (5) og vri medsols til det låser. Gjør dette før du begynner å bruke høytrykksvaskeren med respektive tilbehør!

Advarsel! Kontroller at tilbehøret sitter fast i lansen, ellers kan det kastes ut fra lansen med stor kraft!

1. Koble en hageslange (denne følger ikke med) til en vannkran og monter den vedlagte hurtigkoblingen på tilslutningen for vann inn til maskinen (4). Bruk en hageslange som er minst 5 meter og maks. 30 meter lang.
   Obs! Høytrykksvaskeren er fra fabrikken utstyrt med et rensefilter, som forhindrer sand og annen forurensing fra å skade pumpeventilene. Filteret må være påmontert for at garantien skal gjelde. Filteret skal være montert i innløpet.

2. Trykk inn avtrekkeren og slipp ut evt. luft til det kun kommer vann.

Advarsel! Temperaturen på det innkommende vannet skal ikke overstige 40 °C. Hvis slangen har blitt oppvarmet i sola, anbefales det å spyle en stund, slik at temperaturen på vannet synker. Høytrykksvaskeren må kun brukes i stående/vertikal posisjon. Ikke bruk den liggende.

Advarsel! Påse at det ikke er personer eller husdyr innenfor et område på 15 meter fra munnstykket, før monteringen fortsetter.

1. Påse at hageslangen er hel og montert i begge ender. Åpne vannkranen helt (eller så mye at vannforsyningen holder til høytrykksvaskeren).

2. Koble støpselet til vegguttaket, hold avtrekkeren (7) inne, rett lansen i en risikofri retning og slå på motoren med strømbryteren(1).

- Hvis vannet tas fra en tank eller liknende, uten trykk, må pumpen og avløpsslangens skylles med vann før pumpen startes. Tanken må være plassert på et høyere nivå enn høytrykksvaskeren. Dersom vannet er forurenset eller grumsete, må et innløpsfilter monteres på slangens innløp!

Obs! Anbefalt avstand mellom munnstykket og overflaten som skal vaskes skal være ca 30 cm! Kortere avstand enn dette gir en høyere kraft og kan skade den overflaten som skal vaskes. Lengre avstand gir en myk rengjøring av ømtålige flater.

- Legg ikke skjøtekabelen over veibane, sykkelsti etc. slik at den kan skades.

Advarsel! Bruk ikke kortere hageslange enn 5 meter (1/2" slange). Slangen sørger for å ta opp trykkstøt i vannledningen og beskytter høytrykksvaskeren. Dette gjør arbeidet skånsommere.

Advarsel: Når vannet spruter ut fra lansen oppstår en rekylvirkning på lansen. Påse derfor at du holder den godt med begge hender og at du står med god balanse.

• Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvasken eller annet elektrisk utstyr.
• Bruk vernebriller, da vann og partikler kan slå tilbake når man retter strålen mot en gjenstand.

Advarsel! Skru av høytrykksvaskeren när du har lengre opphold i arbeidet. La ikke maskinen være på, uten overvåking.

4.3 Justering av munnstykke

Kontroller at høytrykksvaskeren er riktig montert, rett lansen mot den flaten som skal vaskes, trykk inn avtrekkeren og slå på motoren med strømbryteren (1).

4.4 Stenging etter bruk

1. Trykk inn strømbryteren.
2. Steng vannkranen.
3. Minsk trykket på vannet som er igjen i pumpen, ved å trykke på avtrekkeren i noen sekunder eller så lenge vannet renner ut av munnstykket.
4. Trekk ut støpslet fra strømuttaket.

4.5 Rengjøring og vedlikehold

• Advarsel! Steng av høytrykksvaskeren og trekk støpslet ut av strømuttaket ved service og justering av maskinen!
• Rengjøring av innløpsfilteret i tilkoblingen for innkommende vann (4) og munnstykke er viktig for at høytrykksvaskeren skal fungere bra. Innløpsfilteret skal tas ut og rengjøres for å forhindre at forurenset vann skader pumpe og pakninger. Munnstykket må rengjøres med jevne mellomrom.

• Kontroller at munnstykket er åpent, ta forsiktig bort smuss og avleiringer. Skyll med rent vann!
• Rengjør inngangsfilteret etter bruk. Løsne slangen fra hurtigkoblingen og dra filteret ut med en tang. Rengjør det ved behov og sett filteret tilbake igjen.
• Beskytt høytrykksvasken mot frost. Tøm den helt* for vann, skru av høytrykksslangen og oppbevar den på et tørt sted over vinteren! Obs! Garantien gjelder ikke ved frostsprenging!
• Ventilasjonsåpningene til motorens kjøleluft må holdes åpne for å forhindre overoppheting.
  * Start pumpen og la den gå i 30 sekunder for å tømme pumpen helt.

Oppbevaring

• Påse at innløpsfilteret i tilkoblingen for innkommende vann (4) og munnstykket er rengjort før høytrykksvaskeren settes bort. Oppbevar høytrykksvaskeren på et tørt sted og utenfor rekkevidde for barn og andre som ikke har lest bruksanvisningen.
• Demonter slange og lanse og oppbevar dem ved høytrykksvaskeren. Unngå å oppbevare høytrykksvaskeren i temperaturer under 5 °C eller over 40 °C.

Obs! Beskytt høytrykksvaskeren mot frost. Påse at høytrykksvasker, slange og øvrig utstyr er helt tømt for vann, när den settes bort for oppbevaring!

- Husk at høytrykksvaskeren kan inneholde trykk selv om den er avstengt! Gjør den trykkløs ved å trykke inn avtrekkeren før slangene løsnes. Koble fra trykkslangene mens systemet er under trykk kan være meget farlig.

Advarsel! Kjør aldri høytrykksvaskeren tørr, da kan pumpens pakninger skades!

- Nye munnstykker til høytrykksvaskeren kan kjøpes hos leverandøren.

Advarsel! Se aldri mot munnstykket hvis ikke støpslet er trukket ut og høytrykksvaskeren er trykkløs og avslått!

6. Feilsøking

• Sitter støpslet i et strømuttak? Er det strøm i uttaket? Er sikringen hel?
• Feil støpsel eller strømuttak!
• Feil skjøteledning; prøv uten strømkabel!
• Feil spenning; kontroller!
• Strømbryteren står i "Off"- posisjon.

Problem: Pumpen gir for lavt eller ujevnt trykk

• Tett/Utslitt munnstykke; rengjør eller bytt ut.
• Sikkerhetsventilens o-ring er skadet, bytt den ut.
• Dårlig vanntilførsel; kontroller: En 10-liters bøtte skal fylles på ett minutt fra slangen!
• Slangen kan være i klem; rett ut slangen.
• Inngangsfilteret kan være tett; kontroller og rengjør etter behov!
  • Vannslangen er tett eller lekker; kontroller!
• Kolbens pakninger er skadde; bytt ut.
• Sikkerhetsventilens O-ring skadd; bytt ut.
• Pumpens ventil lekker.

Problem: Pumpen lekker

• Kolbens pakninger er skadde; bytt ut.
• Løse festebolter; trekk til.

Problem: Pumpen stopper.

• Sikringen har gått; kontroller!
• For lang skjøtekabel; prøv uten.
  • Overoppheting p.g.a. dårlig vanntilførsel; inngangsfilteret kan være tett! Test vanntilførsel: En 10-litersbøtte skal fylles på ett minutt fra slangen!

Problem: Det kommer ikke vann eller det kommer for lite vann, gjennom munnstykket

• Pumpen suger ikke inn vann; trykk inn avtrekkeren og slipp ut eventuell luft og kontroller at sugeslangen er fylt med vann. Høytrykksvaskeren må brukes i stående, vannrett posisjon. Bruk den ikke liggende.
• Smuss i pumpen; rengjør.
• Innløps- eller utløpsventil er skadd; bytt den.
