KÄYTTÖOHJE YLQ15S-100 Clas Ohlson

Lue nämä ohjeet huolelliseti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta, ja säilytä myöhempää tarvetta varten.

CLAS OHLSON

Käyttöohje • Painepesuri

Tuotenumero: 30-9299, malli: YLQ15S-100

Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle.

Emme vastaa mahdollisista teksti- tai kuvavirheistä, emme myöskään teknisten tietojen muutoksista. Ongelmien ilmetessä ota meihin yhteyttä (yhteystiedot takasivulla).

Tärkeitä turvallisuusohjeita. Lue koko käyttöohje huolellisesti ennen laitteen käyttöä.

Varoitus! Seuraavia kohtia on noudatettava aina, kun laitetta käytetään:

1. Lue käyttöohje kokonaan, ennen kuin otat painepesurin käyttöön.
2. Älä suuntaa vesisuihkua itseesi tai muihin ihmisiin henkilövahinkojen välttämiseksi. Vesisuihku voi läpäistä ihon.
3. Sähkölaitteet tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30 ms:n sisällä).
4. Älä käytä painepesuria, mikäli lähistöllä on ihmisiä ilman suojavaatteita ja suojalaseja.
5. Painepesuri voi olla vaarallinen väärin käytettynä. Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita.
6. Älä käytä painepesuria päälläsi olevien vaatteiden tai kenkien pesemiseen.
7. Poista aina verkkojohdon pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.
8. Älä luovuta painepesuria alaikäisille tai henkilöille, jotka eivät osaa käyttää laitetta.
9. Käytä ainoastaan alkuperäisosia oman turvallisuutesi vuoksi.
10. Paineletkut, liittimet ja varusteet ovat tärkeitä osia turvallisuuden kannalta. Käytä ainoastaan valmistajan suosittelemia varaosia ja varusteita.
11. Älä käytä painepesuria, mikäli virtajohto tai jokin muu tärkeä osa, kuten turvalaitteet, paineletku ym. on vioittunut.
12. Varoitus! Vääränlaiset jatkojohdot saattavat olla vaarallisia!
13. Mikäli jatkojohtoa käytetään, sen pistokkeen ja pistorasiaosan tulee olla vesitiiviitä ja jatkojohdon tulee olla hyväksytty ulkokäyttöön.
14. Vain ammattilainen saa vaihtaa vioittuneet johdot ja virtakytkimet.
15. Lue koko käyttöohje huolellisesti ennen laitteen käyttöä.
16. Ole erittäin huolellinen painepesurin käytössä, jos lähettyvillä on lapsia.
17. Opettele painepesurin toiminta, jotta voit pysäyttää sen nopeasti ja tehdä sen paineettomaksi.

18. Ole huolellinen, ajattele mitä teet.

19. Älä käytä painepesuria, jos olet väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.

20. Älä päästä työskentelyalueelle eläimiä tai muita ihmisiä.
21. Älä kurota liian pitkälle äläkä seiso epävakaalla alustalla. Seiso paino molemmilla jaloilla hyvässä tasapainossa.
22. Noudata kaikkia käyttöohjeessa kuvattuja huolto- ja hoito-ohjeita.
23. Painepesuri tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30 ms:n sisällä).
24. Käytä aina suojavaatteita ja suojalaseja tai visiiriä. Kivet ja muut pienet esineet voivat lentää vesisuihkun voimasta. Käytä kuulosuojaimia.
25. Pistorasian, johon painepesuri liitetään, tulee olla sähköalan ammattilaisen asentama IEC 60364-1-normien mukaisesti.
26. Käytä ainoastaan painepesureille tarkoitettuja pesuaineita. Muut pesuaineet ja kemikaalit saattavat vaurioittaa painepesuria tai aiheuttaa henkilövahinkoja.

Säilytä tämä käyttöohje myöhempää tarvetta varten. Anna se myös laitteen mukana, jos lainaat laitetta.

1. Turvallisuusohjeet

1.1 Lue koko käyttöohje ennen laitteen käyttöä. Noudata turvallisuusohjeita, niin onnettomuusriski vähenee.
1.2 Varmista, että pistorasian jännite on 220 - 240 VAC ja että jatkojohtojen ala on vähintään 1,5 mm² sekä että vikavirtasuojakytkin on asennettu.
1.3 Irrota pistoke pistorasiasta, kun painepesuria ei käytetä.
1.4 Älä altista laitetta sateelle, äläkä suuntaa vesisuihkua painepesuria kohti.
1.5 Pidä jatkojohdot erossa lämmönlähteistä, veitsistä ja terävistä kulmista.
1.6 Älä kosketa sähköliitäntöjä märin käsin. Älä myöskään siirrä painepesuria märin käsin.
1.7 Älä käytä painepesuria, jos paineletku on viallinen. Se on vaihdettava välittömästi. Käytä ainoastaan valmistajan suosittelemia letkuja ja liittimiä.
1.8 Älä altista painepesuria väkevöidylle hapolle, liuottimille tai ympäristöille, joissa on syttyviä/räjähtäviä materiaaleja, kaasua, bensiiniä, ohennetta tms.
1.9 Älä lukitse liipaisinta paikalleen.
1.10 Laitteessa ei ole säädettävää turvaventtiiliä. Kun vedenpaine saavuttaa ylärajan, turvaventtiili avautuu automaattisesti.

2. Käyttöalueet

2.1 Painepesuri on tarkoitettu seuraavien materiaalien puhdistukseen: autot, ruohonleikkurit, pyörät jne.
2.2 Painepesuri on tarkoitettu ulkokäytössä seuraavien materiaalien puhdistukseen: kivi, puu, metalli ja muovit.

Varoitus! Lue käyttöohje huolellisesti, ennen kuin aloitat laitteen käytön. Lue varoitustekstit erityisen huolellisesti. Painepesurissa on useita toimintoja, jotka helpottavat ja nopeuttavat työskentelyäsi. Tämän painepesurin suunnittelussa tärkeintä on ollut turvallisuus, tehokkuus ja laatu. Lisäksi painepesuri on helppokäyttöinen ja vaatii hyvin vähän huoltoa.

Pidä huolta ympäristöstä

Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin. Pesurit, letkut ja pakkausmateriaali on lajiteltava paikallisten ympäristösääntöjen mukaisesti.

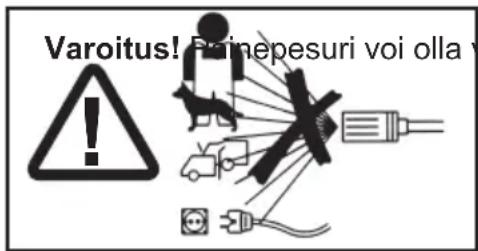

Laitteen varoitusmerkkien selitykset

Painepesurissa on varoitusmerkkejä, joissa on tärkeää tietoa ja painepesurin käyttöohjeita.

vaarallinen väärin

käytettynä. Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä tai sähkölaitteita! Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.

Käytä kuulosuojaimia.

Käytä visiiriä tai suojalaseja.

Käytä hengityssuojainta.

3. Tekniset tiedot

Malli: YLQ15S-100

Käyttöjännite: 220-240 VAC, 50 Hz

Teho: 1400 W

Veden suurin sisääntulopaine: 7 baaria (0,7 Mpa)

Työskentelypaine: 70 baaria (7 Mpa)

Suurin sallittu paine: 120 baaria (12 Mpa)

Vedenkulutus: 6 l/min

Sopiva veden lämpötila: 5 - 40 °C

Paino: 5,8 kg

Kotelointiluokka: IPX5

Melutaso (LpA): 77 dB (A)

Melutaso (LWA): 92 dB(A)

Tärinä: 2,022 m/s

2

4. Painepesurin käyttö

Esivalmistelut

Tarkista, että kaikki osat ovat pakkauksessa ja että ne ovat ehjiä.

4.1 Opi tuntemaan laitteesi

1. Virtakytkin
2. Kahva
3. Paineletkun liitäntä
4. Tulevan veden liitäntä (painepesurin toisella puolella)
5. Liipaisinkahva
6. Paineletku
7. Liipaisin
8. Suihkuputki
9. Suihkuputken pidike
10. Pesuainesäiliö

4.2 Toimenpiteet ennen käyttöä

Varoitus! Sammuta aina painepesuri ja poista pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

1. Varmista, että virtakytkin on asennossa "0".
2. Työnnä pidikettä (9) alaspäin niin, että se lukittuu.
3. Liitä paineletku (6) liitäntään (3).
4. Asenna suihkuputki (8) (tai muu varuste) liipaisinkahvaan (5).

Paina varusteen kiinnityskohta liipaisinkahvan (5) pikaliittimeen ja kierrä myötäpäivään kunnes se lukittuu. Tee nämä toimenpiteet ennen kuin käytät painepesuria ja varustetta!

Varoitus! Varmista, että suutin on kiinni suihkuputkessa, muussa tapauksessa se saattaa irrota suurella voimalla!

1. Liitä vesihanaan puutarhaletku (ei sisälly pakkaukseen) ja asenna pakkauksen pikaliitin tulevan veden liitäntään (4). Puutarhaletkun pituuden tulee olla 5 - 30 metriä.

Huom! Painepesuriin kuuluu tehdasasetuksena suodatin, joka poistaa hiekkaa ja muita epäpuhtauksia, jotka saattavat vaurioittaa pumpun venttiilejä. Suodattimen tulee olla asennettu, muuten takuu raukeaa. Suodatin on tulevan veden liitännässä.

1. Paina liipaisin pohjaan, ja päästä mahdollinen ilma ulos niin, että letkusta tulee vain vettä.

Varoitus! Tulevan veden lämpötila ei saa olla yli 40 °C. Jos letku on kuumentunut auringossa, anna veden juosta letkun läpi, kunnes kuuma vesi on lähtenyt letkusta. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.

Varoitus! Varmista, ettei turva-alueella (15 metriä suuttimesta) ole muita henki - löitä tai eläimiä, ennen kuin jatkat asennusta. Painepesuria tulee käyttää pysty-asennossa, älä käytä sitä vaakatasossa.

1. Varmista, että puutarhaletku on ehjä ja kiinni molemmista päistään. Avaa vesihana kokonaan (tai niin paljon, että vedentulo riittää painepesurin tarpeisiin).
2. Liitä virtajohdon pistoke pistorasiaan. Paina liipaisin (7) pohjaan ja suuntaa suihkuputki turvalliseen suuntaan. Käynnistä moottori virtakytkimellä (1).

- Jos otat käyttöveden tankista tai muusta omapaineettomasta astiasta, täytä pumppu ja tuloletku vedellä, ennen kuin käynnistät pumpun. Tankin on oltava painepesuria korkeammalla. Jos vedessä on epäpuhtauksia tai se on sameaa, letkun sisääntuloaukkoon on asennettava lisäsuodatin.

Huom! Suuttimen ja pestävän pinnan suositeltu vähimmäisetäisyys on noin 30 cm! Lyhyempi välimatka aiheuttaa suuremman pesuvoiman ja saattaa vahingoittaa pestävää pintaa. Suurempi etäisyys takaa pehmeämmän pesun herkille pinnoille.

- Älä aseta liitäntäjohtoa tielle, pyörätielle tms. Se voi vaurioitua.

Varoitus! Älä käytä alle 5 metrin (1/2" letku) letkua. Letku vastaanottaa mahdolliset paineenvaihtelut ja suojelee painepesuria ja tekee työskentelystä pehmeämpää.

Varoitus! Ota huomioon, että veden suihkuaminen suihkuputkesta aiheuttaa rekyyliä. Pidä putkesta lujasti kiinni molemmin käsin.

• Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita.
• Käytä suojalaseja, sillä vesi ja muut hiukkaset voivat kimmota sinua kohti, kun suuntaat vesisuihkun jotakin esinettä kohti.

Varoitus! Sammuta painepesuri ja irrota pistoke pistorasiasta pidempien taukojen ajaksi. Älä pidä laitetta päällä ilman valvontaa.

4.3 Suuttimen säätäminen

Varmista, että painepesuri on oikein asennettu. Suuntaa suihkuputki pestävälle pinnalle, paina liipaisin pohjaan ja käynnistä moottori virtakytkimellä (1).

4.4 Sammutaminen käytön jälkeen

1. Aseta virtakytkin "0"-asentoon.
2. Sammuta vesihana.

3. Irrota pistoke pistorasiasta.

4. Vähennä pumpussa ja letkussa olevan veden painetta painamalla liipaisinta muutaman sekunnin ajan, tai niin kauan kuin suuttimesta tulee vettä.

4.5 Huolto ja puhdistus

• Varoitus! Sammuta aina painepesuri ja poista pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.
• Tulevan veden liitännän (4) suodattimen ja suuttimen puhdistaminen on tärkeää, jotta painepesuri toimisi oikein. Irrota suodatin ja puhdista se, niin veden epäpuhtaudet eivät pääse vaurioittamaan pumppua ja tiivisteitä. Irrota suutin ja puhdista se pakkauksen puhdistustikulla.

5. Huolto ja puhdistus

• Varmista, että suutin on auki. Poista varoen lika ja muut kerrostumat ja huuhtele sen jälkeen puhtaalla vedellä!
• Puhdista suodatin käytön jälkeen: Irrota pikaliitin liitännästä. Vedä suodatin ulos pihdeillä, puhdista se tarvittaessa ja laita suodatin takaisin.
• Suojaa painepesuria pakkaselta. Tyhjennä se kokonaan* ja säilytä sitä kuivassa paikassa talven yli. Huom! Takuu ei kata pakkasen aiheuttamia vaurioita!
• Moottorin kylmäilmapuhallusaukot on pidettävä avoimina ylikuumenemisen välttämiseksi.
  * Tyhjennä pumppu kokonaan käynnistämällä pumppu ja antamalla sen käydä noin 30 sekuntia.

Säilytys

• Varmista, että tulevan veden liitännän (4) suodatin ja suutin on puhdistettu, ennen kuin laitat painepesurin säilytykseen. Säilytä painepesuria kuivassa paikassa ulottumattomissa lapsilta ja henkilöiltä, jotka eivät ole lukeneet käyttöohjetta.
• Irrota suihkuputki ja letku ja säilytä ne painepesurin yhteydessä. Painepesurin säilytyslämpötila on 5 °C ... 40 °C.
• Huom! Suojaa painepesuria pakkaselta. Varmista, että pesuri, letku ja muut tarvikkeet ovat täysin tyhjiä, ennen kuin asetat ne säilöön!
• Ota huomioon, että painepesurissa saattaa olla painetta, vaikka se ei olisi päällä. Poista paine painepesurista painamalla liipaisimesta ennen letkujen irrottamista. Letkun irrottaminen painepesurista saattaa olla vaarallista, mikäli pesurissa on painetta.
• Kieritä johto kokoon ja aseta tarvikkeet pidikkeeseen (9).

Varoitus! Älä käytä painepesuria kuivana, sillä pumpun tiivisteet saattavat vioittua!

- Voit ostaa painepesurin suuttimia jälleenmyyjältä.

Varoitus! Älä katso suuttimeen, ennen kuin pistoke on irrotettu ja painepesuri on sammutettu ja paineeton!

6. Vianetsintä

Ongelma: Laite ei käynnisty

• Onko pistoke seinässä, onko pistorasiassa virtaa, onko sulake palanut?
  • Viallinen pistoke/pistorasia.
  • Viallinen jatkojohto. Kokeile ilman jatkojohtoa.
  • Väärä jännite, varmista.
  • Virtakytkin on OFF-asennossa.

Ongelma: Pumpussa liian alhainen tai epätasainen paine

• Tukkoinen/kulunut suutin. Puhdista tai vaihda uuteen.
• Huono veden tulo, varmista: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.
• Letku voi olla taittunut. Tarkista ja suorista.
• Sisääntulosuodatin saattaa olla tukossa, varmista ja puhdista tarvittaessa.
• Vesiletku on tukossa tai vuotaa. Tarkista.
• Mäntien tiivisteet ovat vaurioituneet. Vaihda ne.
• Pumpun venttiilin istukka vuotaa.

Ongelma: Pumppu vuotaa.

• Mäntien tiivisteet ovat vaurioituneet. Vaihda ne.
• Kiinnityspultit löysällä. Kiristä niitä.

Ongelma: Pumppu pysähtyy.

• Sulake on palanut. Vaihda sulake.
• Liian pitkä jatkojohto. Kokeile ilman jatkojohtoa.
• Huonosta veden tulosta johtuva ylikuumeneminen, sisääntulosuodatin saattaa olla tukossa. Varmista veden tulon riittävyys: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.

Ongelma: Suuttimesta ei tule vettä tai vettä tulee liian vähän.

• Pumppu ei ime vettä. Päästä mahdollinen ilma järjestelmästä painamalla liipaisinta. Varmista, että imuletku on täynnä vettä. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.
• Pumpussa on likaa. Puhdista.
• Sisääntulo- tai ulosmenoventtiili on viallinen. Vaihda.
