BRUKSANVISNING Phoenix Nordic Season

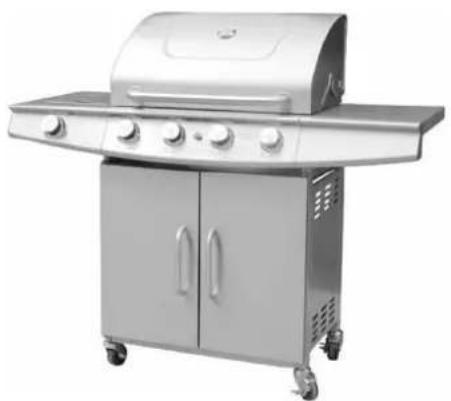

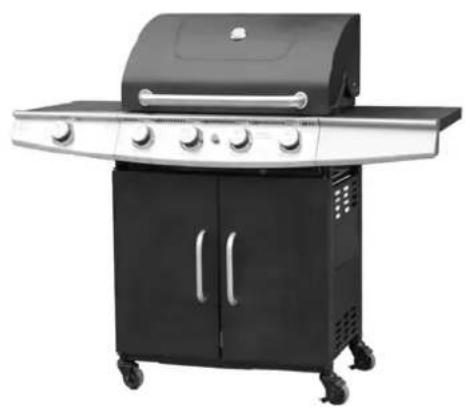

Monterings- og bruksanvisning for gassgrillene Phoenix 4 Burner Black og Phoenix 4 Burner Rustfritt stål Gassgriller

Bildene er ikke i riktig målestokk. Spesifikasjonene kan endres uten forutgående varsel.

• Kun for utendørs bruk. Ikke for kommersielt bruk.
• Les bruksanvisningen før du bruker grillen. Hvis bruksanvisningen ikke følges, kan det føre til dødsfall, alvorlig personskade og/eller materielle skader.
• Advarsel: Tilgjengelige deler kan bli svært varme. Holdes utenfor rekkevidden til barn og kjæledyr.
• Ikke flytt grillen mens den er i bruk.
• Steng gasstilførselen på gassbeholderen etter bruk.
• Dersom det foretas endringer på grillen eller den brukes feil, eller dersom bruksanvisningen ikke følges, kan det medføre fare og garantien gjøres ugyldig. Dette har ingen innvirkning på de lovbestemte rettighetene dine.
• Ta vare på instruksjonene for fremtidig bruk.
• Lekkasjetest skal foretas årlig og hver gang gassflasken blir fjernet eller skiftet ut. Kontroller at koblingene er tette og sjekk dem hver gang du kobler til gassbeholderen.
• For oppblussingskontroll se avsnittet for "DRIFT" i manualen.

SIKKERHETSREGLER

Hvis du kjenner gasslukt:

1. Steng gasstilførselen til grillen.
2. Slukk all åpen ild.
3. Apne grill-lokket/hetten.
4. Hvis det fortsatt lukter gass, må du umiddelbart slå av grillen og kontakte nærmeste forhandler.

SIKKERHETSREGLER

1. Du må aldri oppbevare eller bruke bensin eller andre brennbare væsker eller gasser i nærheten av grillen eller lignende apparater.
2. Gassbeholdere som ikke er tilkoblet, må ikke oppbevares i nærheten av grillen eller lignende apparater.

1. Deleliste

Antall deler varierer etter hvilken modell det gjelder. Spesifikasjonene kan endres uten forutgående varsel. For nærmere detaljer om festemidler, se 'Referansediagram over festemidler'.

	Kode	DEL	ANTALL	Phoenix 4 Burner Black	Phoenix 4 Burner Stainless Steel
HETTE	A1	Hette (Forhåndsinstallert på hoveddelen)	1	√+▲ √+▲
	A2 Håndtak for hette 1			√+ √+
	A3 Temperaturmåler og muttere 1			√+ √+
	A4 Oppvarmingsrist 1			√+ √+
GRILLENHET	B1 Grillunderdel 1			√ √
	B2 Brenner 4			√+ √+
	B3 Kontrollpanel 1			√+ √+
	B4 Bryter 4			√+ √+
	B5 Gasslange (hvis den er levert)		★
	B6 Aromaspreder 4			√ √
	B7 Grillrist 3			√ √
	B8	Venstre støttebrakett for fettoppsamler	1	√ √
	B9	Høyre støttebrakett for fettoppsamler	1	√ √
	B10	Håndtak for fettoppsamler	1	√+ √+
	B11	Fettoppsamler	1	√ √
	B12	Tenningsbryter	1	√+ √+
TRALLE	C1 Sidebrennerbord		1	√ √
	C2	Sidebrennerrist	1	√ √
	C3	Høyre sidehylle	1	√ √
	C4	Venstre bein foran	1	√▲	√▲
	C5	Venstre bein bak	1	√▲	√▲
	C6	Høyre bein foran	1	√▲	√▲
	C7	Høyre bein bak	1	√▲	√▲
	C8	Støtte overdel	1	√▲	√▲
	C9	Underskap sidepanel	3	√▲	√▲
	C10	Underskap sidepanel (med hull)	1	√▲	√▲
	C11	Venstre dør	1	√▲	√▲
	C12	Høyre dør	1	√▲	√▲
	C13	Håndtak til dør	2	√+▲	√+▲
	C14	Kurv	1	√ √
	C15	Skappanel, bak	1	√▲	√▲
	C16	Skappanel, bunn	1	√▲	√▲
	C17	Støtte for gassbeholderen	1	√▲	√▲
	C18	Styrehjul	2	√▲	√▲
	C19	Låsbare styrehjul	2	√▲	√▲
	C20	Elektronisk tenner	1	√ √
	C21	Varmeskjerm	1	√ √
Jernvarer	D1 ST4,0x10 skrue 35			√ √
	D2	M4x10 bolt	4	√ √
	D3	M6x15 bolt	16	√ √
	D4	M6x40 bolt	16	√ √
	D5	M6 mutter	12	√	√

• Forhåndsmontert komponent
  ★ Antall varierer etter hvilken modell det gjelder.
  ▲ Utseende, størrelse og konstruksjon varierer etter hvilken modell det gjelder.

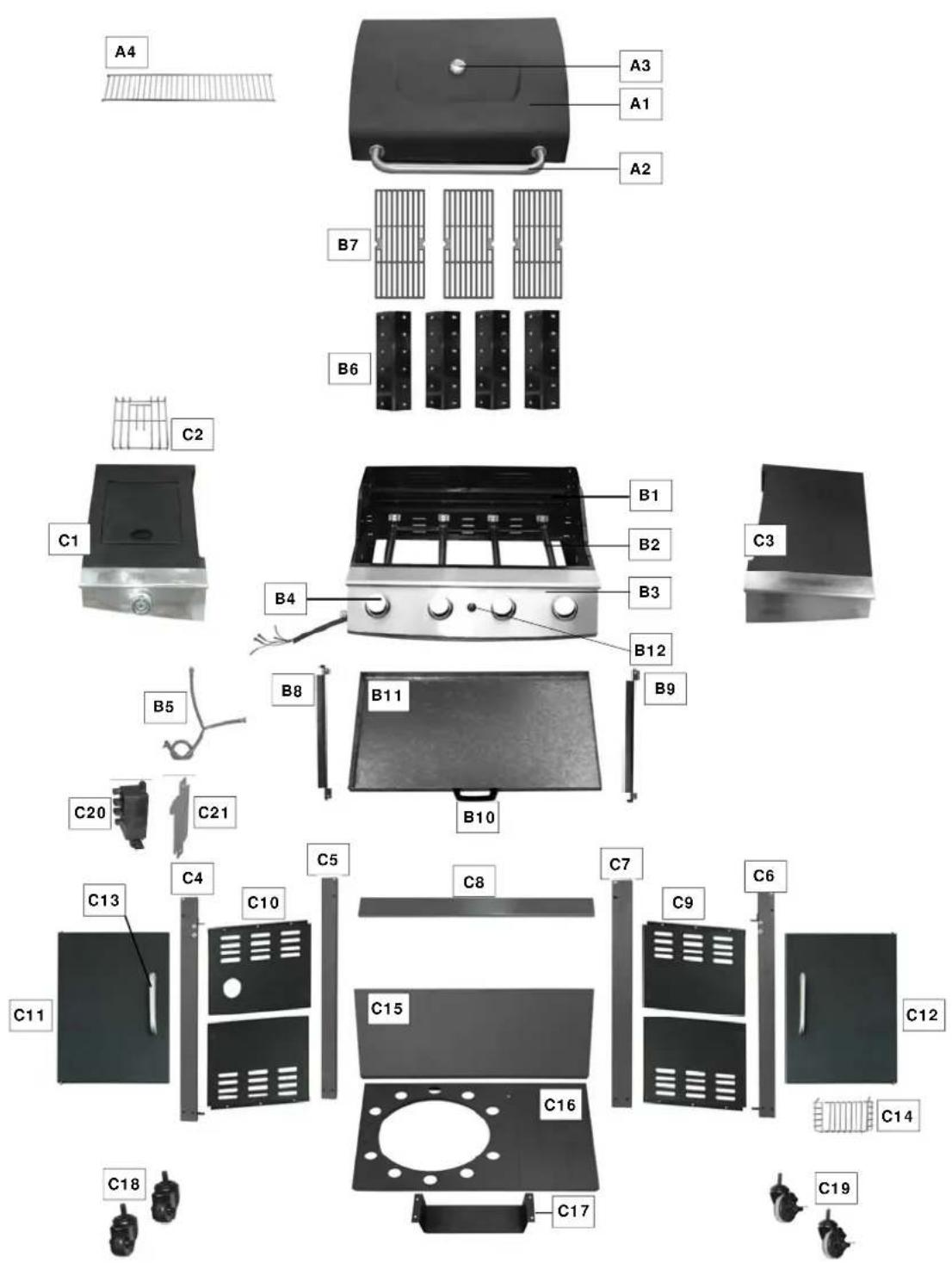

2. Delediagrammer

Antall varierer etter hvilken modell det gjelder. Spesifikasjonene kan endres uten forutgående varsel. For nærmere detaljer om festemidler, se 'Referansediagram over festemidler'.

3. Referansediagram over festemidler

Spesifikasjonene kan endres uten forutgående varsel.

Kode	Del DIAGRAM	Antall
D1	ST4,0x10 skrue		35
D2	M4x10 bolt		4
D3	M6x15 bolt		16

Kode	Del DIAGRAM	Antall
D4	M6x40 bolt
D5	M6 mutter		12

4. Montering

VIKTIG!

• NÖDVENDIG VERKTÖY TIL MONTERING: Mellomstor, flat- eller stjerneskrutrekker, skiftenøkkel eller metrisk nøkkelsett
• Til montering av denne grillen trengs det to personer.
• Pakk trallen og hoveddelen ut av emballasjen og fjern all innpakning før du starter monteringen. Alle løse deler, inklusive flammeregulatoren og varmekurven må tas av hoveddelen.
• Selv om vi har gjort vårt ytterste under produksjon av dette produktet, må man være forsiktig under montering i tilfelle det skulle finnes skarpe kanter.
• Vennligst les nøye avsnittet 'Viktig informasjon' før du monterer og tar i bruk grillen.

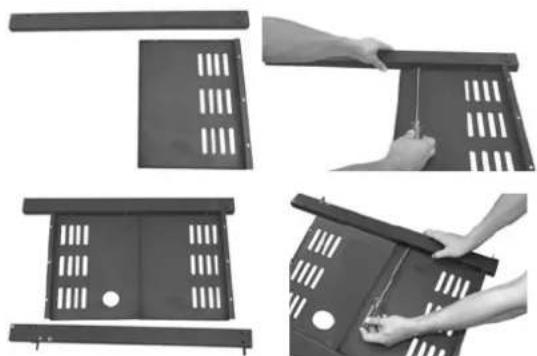

Montering av venstre skappanel
Montering av høyre skappanel

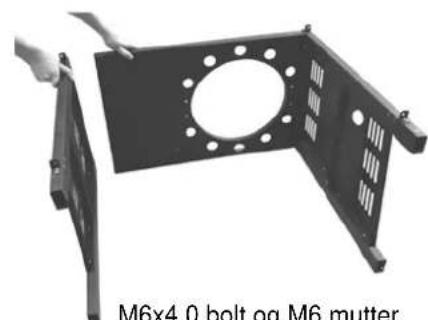

Fest beina (C4, C5, C6, C7) til underskapets sidepaneler (C9, C10) som vist med ST4,0x10 skruer (D1)

Fest venstre/høyre side på underskapet til skapets underside (C16) som vist, ved hjelp av ST4,0x10 skruer (D1), M6x40 bolter (D4) og M6 muttere (D5).

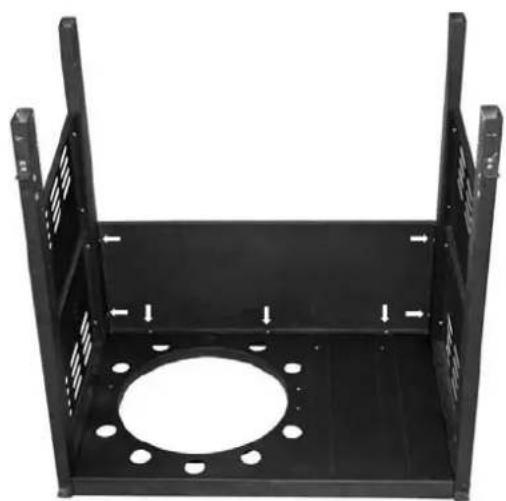

Fest skapets bakpanel (C15) til den monterte skapdelen ved hjelp av ST4,0x10 skruer (D1).

MERK: Den høye/hevete delen av toppanelet skal plasseres på fronten av støtten.

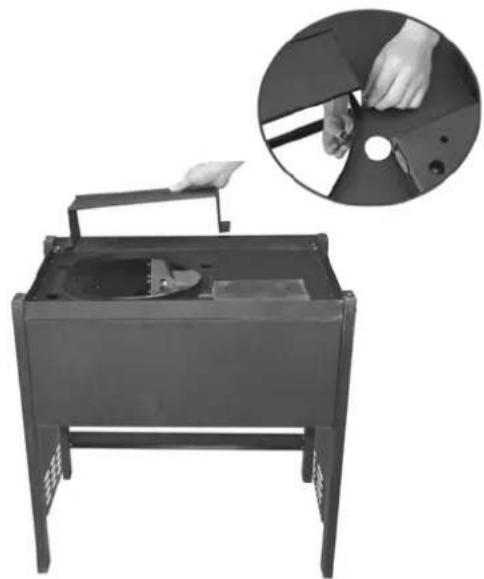

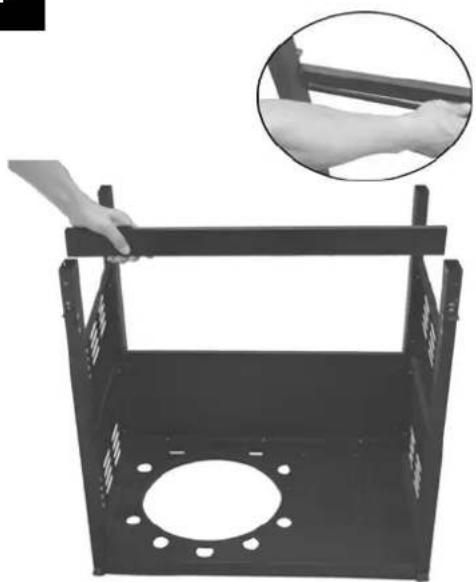

Fest støtten på den øvre delen (C8) til frembeina med M6x15 bolter (D3).

Monter støtten for gassbeholderen (C17) på skapets nedre panel med M6x15 bolter (D3) og M6 muttere (D5).

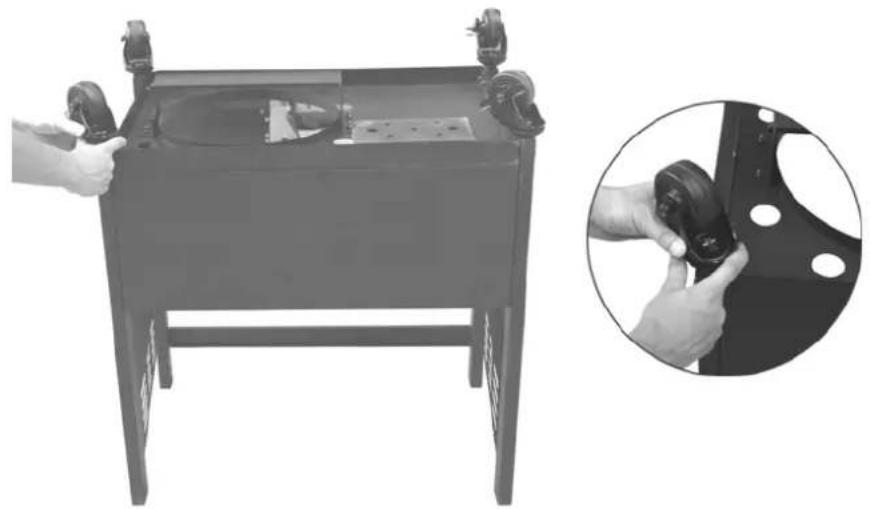

Skru styrehjulene (C18) inn i venstre bein og de låsbare styrehjulene (19) inn i høyre bein.

Snu forsiktig det ferdigmonterte underskapet med rett side opp.

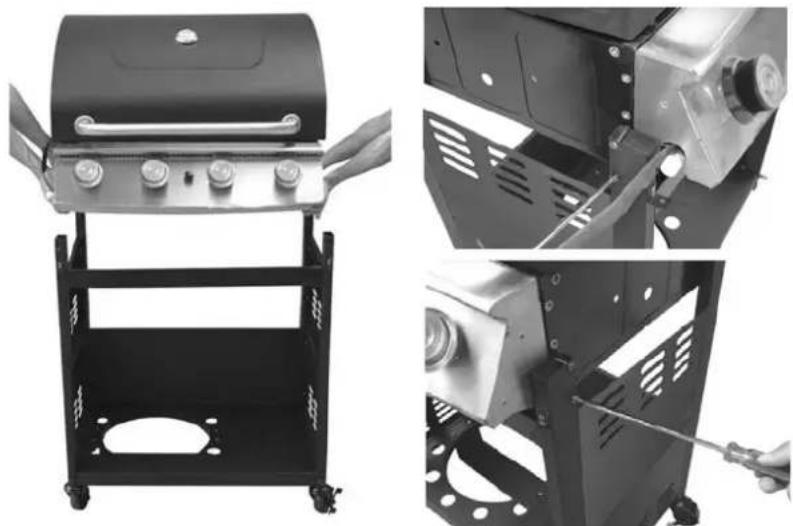

Plasser grillens hoveddel (B1) forsiktig på underskapet og fest den som anvist med boltene M6 x 40 (D4).

Advarsel: IKKE L∅SN GRILLENS HOVEDDEL F∅R GRILLEN ER SKIKKELIG FESTET. DETTE KAN FORÅRSAKE SKADER ELLER SKADE GRILLEN.

ADVARSEL! Du må passe på at hetten eller lokket ikke åpner seg uventet eller blir skadet när det plasseres på bakken.

Sørg for at kontaktflatene er rene og ikke skadet. Ikke bruk noen form for tetningsmiddel, tape, eller lim på koblingen. Mutteren må strammes med en skiftenøkkel. Ikke bruk makt, fordi det kan gjøre skade.

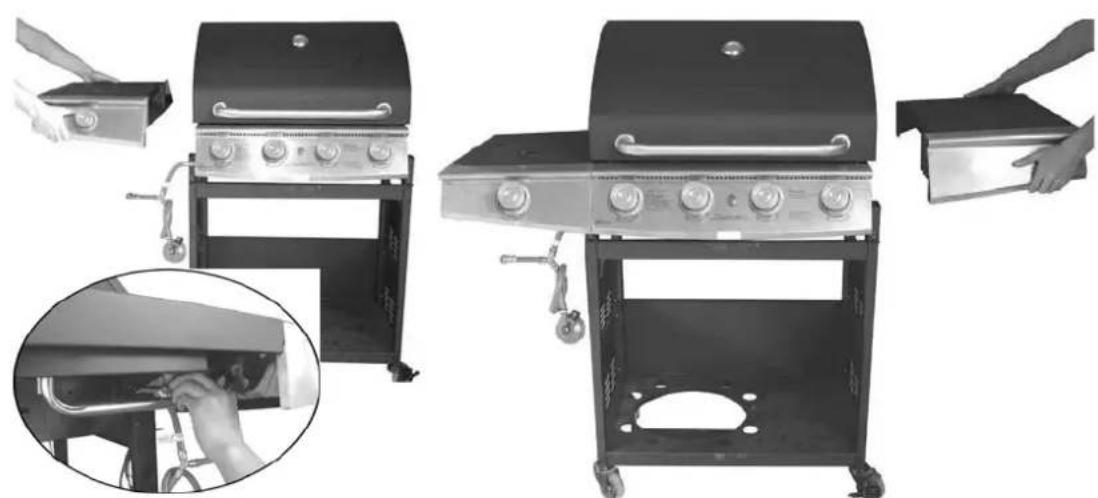

Fest sidebrennerens hylle (C1) og høyre sidehylle (C3) til grillens hoveddel med boltene M6 x 15 (D3) og pass på at sidebrennerens hylle er festet til venstre side på hoveddelen.

Før inn M4 x10 bolter (D2) gjennom sidebrennerens hylle og kontrollpanelet (B3) og skru fast. Gjenta samme fremgangsmåte for hyllen på høyre side.

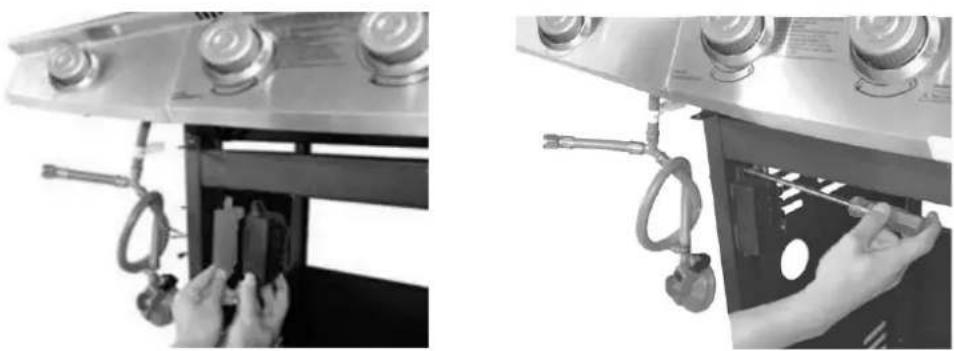

Fest den elektroniske tenneren (C20) og varmeskjoldet (C21) til frontbeina ved å skru inn to ST4,0 x 10 skruer (D1) gjennom den elektroniske tenneren og varmeskjoldet i venstre frontbein.

11

Kobl tennerens ledninger som anvist i diagrammet på høyre side.

Sett batteriene (ikke inkludert) i tennerens batterikammer og pass på at pluss og minussiden er koblet riktig.

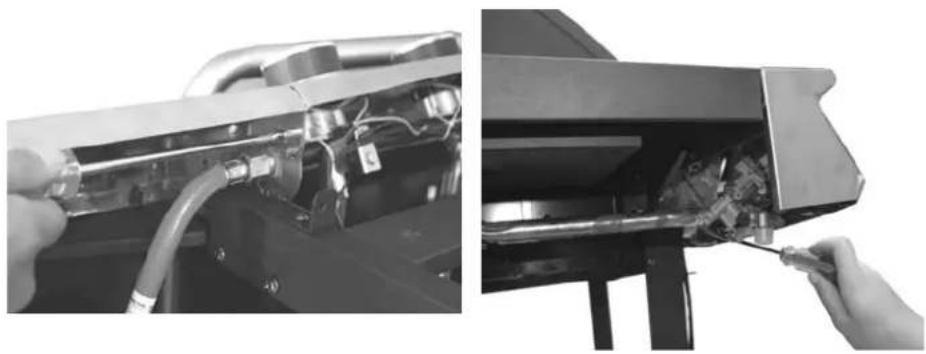

Kobl gasslangen til sidebrennerhyllen (C1) som vist.

Sørg for at kontaktflatene er rene og ikke skadet. Ikke bruk tetningsmiddel, tape eller lim på koblingen. Mutteren må skrues fast med en skiftenøkkel. Ikke bruk makt, fordi det kan gjøre skade.

13

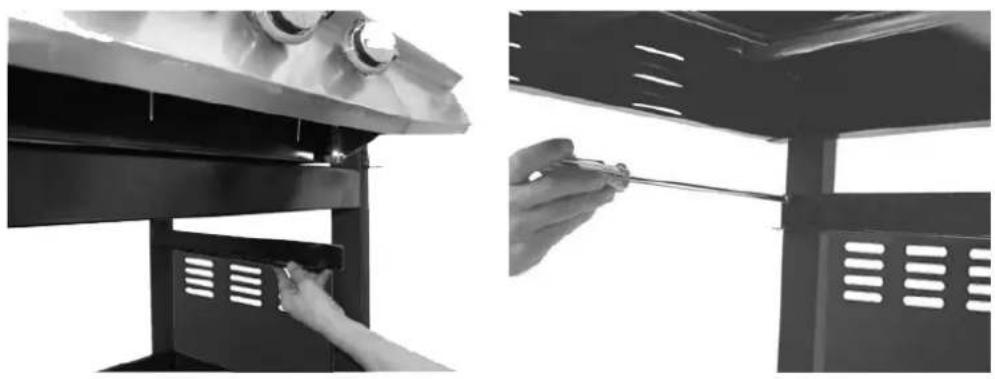

Fest fettoppsamlerens høyre knekt (B9) til bein som vist med skruene ST4,0x10 (D1). Gjenta denne fremgangsmåten for fettoppsamlerens venstre knekt (B8).

14

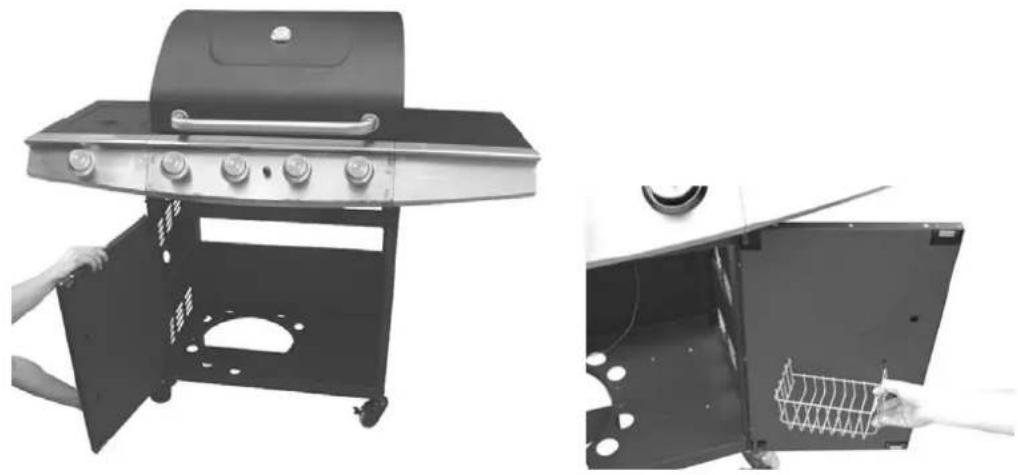

Monter dørene (C11, C12) til skapet ved å presse ned fjærpinnene og før det inn i skapet.
Fest kurven (C14) inn i høyre dør som vist.

Sett fettoppsamleren (B11) på plass ved å skyve den inn under grillens hoveddel.

17

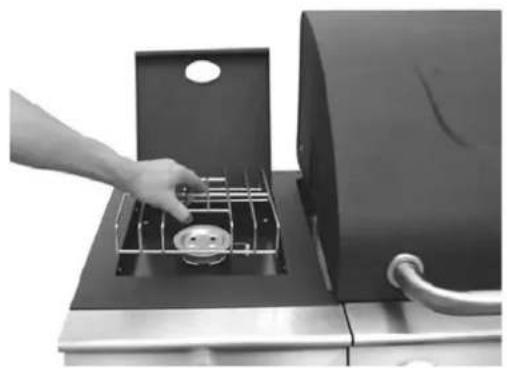

Plasser sidebrennerens rist (C2) på sidebrennerhyllen.

18

Alle sammenføyninger og koblinger må nå testes for lekkasjer før du bruker grillen. Utfør lekkasjetest årlig samt hver gang gassbeholderen fjernes eller skiftes.

LEKKASJETESTING

Lekkasjetester må alltid utføres på et sted med god lufting.

Trinn 1 - kontroller at alle brytere står i av-stilling.
Trinn 2 - Ta av grillens kontrollpanel, som er plassert foran på grillen, ved å trekke av kontrollbryterene og skru ut kontrollpanelets festeskruer.
Trinn 3 - Slå på gassen ved gassbeholderen eller regulatoren.
Trinn 4 - Kontroller for lekkasjer ved å stryke på en blanding med halvparten vann og halvparten såpe over alle sammenføyninger i gassystemet, inkludert ventilkoblinger, slangekoblinger og regulatorkoblinger.
Trinn 5 - BRUK ALDRI ÅPEN FLAMME til å kontrollere om det foreligger lekkasje.
Trinn 6 - Hvis det dannes bobler over noen av sammenføyningene, er det lekkasje der.
- Steng gasstilførselen på gassbeholderen
- Trekk til alle koblinger
• Gjenta testen.
- Hvis det dannes bobler igjen, må ikke grillen brukes. Ta kontakt med nærmeste Outback-forhandler for hjelp.

5. Viktig informasjon

Vennligst les disse instruksjonene nøye før montering og bruk.

Ta vare på instruksjonene for fremtidig bruk.

▲ Dette produktet skal KUN BRUKES UTEND∅RS. Skal ikke brukes innendørs.

Ikke bruk gassgrillen eller lagr gassbeholdere under bakkenivå. LPG er tyngre enn luft og ved en lekkasje vil gassen samles på det laveste nivået og kan bli påtent av åpen ild eller en gnist.

▲ Kun til bruk med LPG-gass på flaske. Bruk en regulator som er egnet for butan, propan eller blandinger.

▲ Fjern all plastemballasje fra alle deler før du tenner på.

Ikke bruk grillen nærmere enn 1 meter fra brennbare ting eller overflater. Skal ikke brukes under noen brennbar flate.

▲ LPG-gassflasker må aldri plasseres direkte under grillen.

LPG- gassbeholdere må aldri lagres eller plasseres på siden i en horisontal posisjon. En lekkasje kan være farlig og dersom veske skulle komme inn på gassledningen, kan det få alvorlige konsekvenser.

A Gassbeholdere må aldri oppbevares innendørs.

▲ Når grillen er tent, må den ikke flyttes etter bruk før den er helt avkjølt.

Vær forsiktig når du åpner hetten/lokket ettersom varm damp kan slippe ut når det åpnes.

Noen deler av grillen blir meget varme – og det må tas forholdsregler, hovedsakelig når barn, eldre og dyr er til stede.

Steng gasstilførselen på gassbeholderen etter bruk.

▲ Utfør lekkasjetesten før du tar gassgrillen i bruk. Dette er den eneste sikre og trygge

måten å finne ut om det finnes gass som lekker gjennom skjøtene og koblingene etter monteringen.

▲ Utfør lekkasjetest årlig samt hver gang gassbeholderen fjernes eller skiftes.
▲ Det må ikke lagres brennbare materialer nær denne grillen.
Ikke bruk spraybokser i nærheten av denne grillen.
Hvis instruksjonene i håndboken ikke følges, kan det føre til alvorlige personskader eller andre skader.
A Endring av grillen kan være farlig og er ikke tillatt, og vil gjøre garantien ugyldig.
Hvis du har spørsmål i forbindelse med instruksjonene, kan du ta kontakt med forhandleren din.

6. Gass, regulatoren og slange

Denne gassgrillen kan benytte både propan- og butangass eller propan/butan blandet LPG (liquid petroleum gas) på gassbeholder. Propanbeholdere vil levere gass hele året rundt, til og med på kalde vinterdager. Butanbeholdere gir tilstrekkelig gass om sommeren, men når temperaturen kommer under +10 °C, kan det ha betydning for gassgrillens ytelse og gi begrenset varme fra brennerne. En skiftenøkkel må brukes for å bytte beholderne. Pass på at du har den riktige gassbeholderen og regulator til gassgrillen.

Pass på at gassbeholderen er riktig plassert på støtten som følger med. Du finner den på skapets innside.

• Slangen skal henge fritt, uten stramming, bøyninger eller knekk som kan hindre fri gjennomstrømningen av gassen. Kontroller alltid at slangen ikke har kutt, sprekker eller slitasje før bruk.
• Bortsett fra ved tilkoplingspunktet, skal ingen del av slangen berøre varme deler av grillen. Dersom slangen viser tegn på skader må den erstattes med en slange som er egnet for bruk av LPG og som tilfredsstiller landets sikkerhetskrav.
• Slangen skal ikke være lengre enn 1,5 meter. NB: Datoen på oransje slanger (om oppgitt) på markedet i Storbritannia er produksjonsdatoen, ikke utløpsdatoen.

DU MÅ HA DEN RIKTIGE REGULATOREN OG BEHOLDEREN FOR AT HAGEGRILLEN SKAL KUNNE VIRKE SKIKKELIG. BRUK AV FEIL REGULATOR ELLER REGULATOR MED MANGLER KAN MEDF∅RE RISIKO OG UGYLDIGGJ∅RE GARANTIEN. Vennligst ta kontakt med din lokale gassforhandler angående gassbeholdere og regulatorer som passer best.

7. INSTALLASJON

7.1. Valg av plassering

Denne grillen skal kun brukes utendørs på et godt ventilert sted og på en trygg og jevn flate. Må ikke brukes under bakkenivå. Sørg for at den ikke plasseres UNDER brennbare overflater. Grillens sider skal ALDRI være nærmere enn 1 meter fra brennbart materiale, innbefattet trær og gjerder, og pass på at det ikke er åpen ild i nærheten av gassgrillen (sigaretter, flammer, gnister, osv.), Hold grillen borte fra alle brennbare materialer!

7.2. Forsiktighetsregler

Ikke blokker noen av ventilasjonsåpningene i grillenheten.

Før du setter i gang å installere eller bytte gassbeholderen forsikr deg om at gassgrillen er avslått og at det ikke er ting i nærheten som kan antenne gassen (sigaretter, åpen ild, gnister, osv.).

Kopl gasslangen til gassinntaket på venstre side av hagegrillen. Ikke trekk til for mye. Ikke bruk tetningsmiddel, tape, eller lim på koblingen.

7.4. Fest en regulator til gassflasken

Kontroller at alle kontrollbryterne på grillen står i av-stilling. Monter regulatoren på gassbeholderen i henhold til instruksjonene fra leverandøren din av regulatorer og gassbeholdere.

8. Drift

8.1.▲Advarsler

Denne grillen er ikke konstruert for bruk av hel plate over mer enn 50 % av grillarealet. Dette gjelder også stekeflater. Dersom mer enn 50 % av grillarealets flate er dekket, vil det forårsake overoppheting og skader på grillen som ikke dekkes av garantien.

8.2. Tilbereding før grilling

Påfør en tynt lag matolje eller vegetabilsk olje for å unngå at maten setter seg fast på grilloverflaten. Bruk en pensel med langt skaft for å påføre et tynt lag med matolje eller vegetabilsk olje hver gang før du bruker gassgrillen.

(Merk: Når du griller for første gang kan malingen endre farge. Dette er helt normalt og må forventes.)

Kle fettoppsamleren innvendig med aluminiumsfolie, legg så et jevnt lag med ren, tørr sand ca. 1 cm dybde i fettoppsamleren. Dette vil absorbere overflødig matolje og gjøre reinholdet enklere.

8.3. Tenne grillen

- Kontroller at alle brytere står i av-stilling. Åpn gasskontrollventilen på gassbeholderen eller regulatoren.

- Press kontrollbryteren til en høy stilling på brenneren som du ønsker å tenne. Press og hold tenningsbryteren på midten av kontrollpanelet i 4 til 5 sekunder for å tenne brenneren.

- Tenn de øvrige brennerne i vilkårlig rekkefølge. Pass på at brennerne er tente før du tenner neste.

- Hvis en av brennerne ikke tenner etter at du har utført prosedyren over, skal alle bryterne vris til av-stilling. Steng gassventilen på gassbeholderen. Vent 5 minutter og gjenta punktene over. Hvis grillen fremdeles ikke tenner, må du lese instruksjonene for manuell tenning nedenfor.

- Etter påtenning, bør brennerne brenne i den høyeste stillingen i 3-5 minutter for å varme opp hagegrillen på forhånd. Denne prosessen må utføres før hver grillsesong. Hetten eller lokket skal være åpen när grillen forvarmes.

- Når forvarmingen er fullført, skal alle brennerne skrus ned til lav posisjon for best mulig grillresultat.

8.4. Instruksjoner for manuell påtenning

- Åpn grillens hette eller lokk før du tenner den. Tenn aldri på grillen när hetten eller lokket er på.

- Kontroller at alle bryterne står i av-stilling. Åpne gasskontrollventilen på gassbeholderen eller regulatoren.

- Før inn påtent fyrstikk gjennom tennehullet helt til høyre på undersiden av kontrollpanelet, og plasser nær brennerventilen helt til høyre.

- Hold og dytt høyre kontrollknott mot urviserne til den høye innstillingen. Beskytt deg mot flammene.

- Når høyre brenner er tent, tenn de øvrige brennerne fra høyre mot venstre.

- Bekreft at hver brenner er tent før du tenner neste.

- Tenn sidebrenneren ved å plassere den tente enden til en lang fyrstikk ved siden av sidebrenneren. Hold og skru venstre kontrollbryter mot klokken til den høye innstillingen. Beskytt deg mot flammene.

- Hvis brenneren ikke tenner, må du kontakte din lokale forhandler for å få hjelp.

- Etter påtenning, bør brennerne brenne i den høyeste stillingen i 3-5 minutter for å varme opp hagegrillen på forhånd. Denne prosessen må utføres før hver grillsesong. Hetten eller lokket skal være åpen när grillen forvarmes.

- Når forvarmingen er fullført, skal alle brennerne skrus ned til lav posisjon for best mulig grillresultat.

8.5. Grilling

Brennerne varmer opp aromasprederne under grillen, som igjen varmer maten. Den naturlige matsaften som dannes når du griller, vil renne ned på den varme aromasprederen og fordampe. Røyken og dampen som stiger opp, overføres delvis til matvarene og frembringer den unike grillsmaken.

Gassgriller som er utstyrt med grillhette gir muligheten til å danne en "ovn" for baking og grilling av mat som for eksempel lår eller hel kylling. Man oppnår et jevnere steikeresultat når gassgrillen benyttes med hetten nede. imidlertid, dette må kun gjøres når brennerne er lavt innstilt.

For å få det beste resultatet legger du maten som skal grilles eller stekes på en bakeplate av metall og plasserer den på den ene siden av grillen.

Slå brenneren direkte under maten i posisjon AV og sett de øvrige brennerne i posisjon LAV til MEDIUM

Tett igjen hetten for å koke maten "indirekte". Unngå å åpne lokket unødig fordi varme går tapt hver gang lokket åpnes. Dersom du åpner hetten for å sjekke hvordan det går med stekingen, må du beregne ekstra steiketid fordi grillen trenger tid til å oppnå samme temperatur igjen. Bruk om nødvendig termometeret for å kontrollere varmen i gassgrillen. (Hvis levert)

Skru brennerne ned til en lavere posisjon dersom den innvendige temperaturen blir for høy. Det er verken nødvendig eller tilrådelig å la alle brennerne stå i høy posisjon när hetten er lukket.

IKKE LA GRILLEN BLI OVEROPPHETET. Vær forsiktig når du åpner hetten, da varm damp kan strømme ut.

8.7. Varmekurv (dersom med i leveransen)

Varmekurver er praktiske til å holde ferdigstekt mat varm eller for f.eks. å varme opp pølsebrød. Det anbefales å plassere mat - spesielt fettholdig mat – fremst i varmekurven for å unngå at kraft og fett renner ned på baksiden av grillen. Kontroller alltid at varmekurven er riktig montert før bruk.

8.8. Bruksanvisning for roterende steikespidd (valgfri del, kun til modellene med hette)

1. Ta forsiktig kokeflatene og varmekurven (dersom den er levert) av grillen.

2. Flytt eventuelt lavasteinene i kurvene til midt i grillens hoveddel. Det er over denne delen kiøttet blir stekt.

3. Skyv en av stekegaflene inn i spiddstangen og skru det godt fast med vingeskruene. Stikk den spisse delen på steikespiddet inn kjøttet som skal stekes og skyv kjøttet til midten av grillstangen. Pass på at grillstangen er helt inne i kjøttet. Skyv den andre gaffelen på grillstangen og inn i kjøttet, og skru deretter vingeskruen fast når de er på plass. For et optimalt resultat av den roterende grillen bør kjøttet være plassert midt på grillstangen og det må jevnt og uhindret kunne rotere. Løse kjøttbiter bør festes slik at de ikke henger og hindrer den roterende bevegelsen til grillstangen. Ikke overbelast grillstangen. En kylling eller et

kjøttstykke på 2 kilo bør være maksimum.

1. Skyv den spisse enden på grillstangen inn i motoren. Plasser den andre enden på grillstangen på støtten på motsatt side.
2. Tenn grillen slik som beskrevet i grillens bruksanvisning.
3. Slå på spiddgrillens motor for å starte rotasjonsgrillingen. Hetten er konstruert slik at den kan holdes lukket under grillingen.
4. Grill alltid på den laveste grillinnstilling for å unngå at kjøttet blir stekt for mye.

8.9. VELDIG VIKTIG!

Oppblussing skjer når kjøttet grilles og fett samt kjøttkraften drypper ned på den varme beskyttelsesplaten for brenneren. Røyk vil gi maten grillsmak, men unngå overdreven oppblussing slik at matne ikke brennes. For å kontrollere oppblussing er det VELDIG VIKTIG å fjerne overflødig fett fra kjøtt og fjærfe for du starter grillingen, bruk sauser og marinader med måte og unngå veldig billig avskjær fra kjøtt eller kjøttprodukter, da disse ofte har mye fett og høyt vanninnhold. I tillegg bør brenneren stilles på den lave innstillingen under grillingen.

Oppblussing kan slukkes ved å påføre bakepulver eller salt direkte på beskyttelsesplaten for brenneren. Beskytt alltid hendene når man håndterer noe i nærheten av kokeflaten til hagegrillen. Ta ansvar for selv å beskytte deg mot flammene.

Hvis en fettbrann forekommer, se instruksjoner i neste avsnitt i denne bruksanvisningen.

8.10. Fettbrann

Tøm og rengjør fettoppsamleren og eventuelt aluminiumsskålen for matrester o.l. etter hver bruk. Dersom grillen skal brukes til store anledninger, er det nødvendig å skru av grillen hver annen time for å kjøle den ned og gjøre den ren for matrester i fettoppsamleren. Det kan være nødvendig å rengjøre oftere hvis du tilbereder svært fet mat eller billige kjøttprodukter. Dersom dette ikke gjøres, kan det oppstå fettbrann, som kan medføre personskade og alvorlig skade på grillen.

Dersom det oppstår fettbrann:

• Dersom det er trygt å gjøre det, skal alle kontrollbryterne slås av.
• Steng gasstilførselen på gassbeholderen
• Hold alle på trygg avstand fra grillen og vent

til brannen er sluknet.

• Ikke steng hetten eller lokket på grillen.
• HELL ALDRI VANN PÅ GRILLEN. HVIS DU BRUKER ET BRANNSLUKNINGSAPPARAT, SKAL DET VÆRE AV PULVERTYPEN.

• IKKE FJERN FETTOPPSAMLEREN

- Dersom ilden ikke avtar og heller ser ut til å øke, ring til brannvesenet for hjelp.

8.11. Når grillingen er ferdig

Etter endt grilling skal brennerne settes på sterk varme og brenne i 5 minutter. Denne prosedyren vil brenne vekk rester etter matlagingen og gjøre rengjøringen enklere. Pass på at hetten eller lokket er åpent under denne prosedyren.

8.12. Hvordan å slå av hagegrillen din

Når du er ferdig med å bruke grillen, skal alle bryterne dreies med klokka til av-posisjon, og gassen skal så stenges ved beholderen.

Vent med å lukke hetten eller lokket til grillen har kjølnet ned til en passe temperatur.

9. Ettersyn og vedlikehold

Rengjør grillen regelmessig mellom hver gang den brukes, og spesielt etter lang tids lagring. Sørg for at grillen og delene er tilstrekkelig avkjølt før rengjøring. Ikke la grillen bli utsatt for vær og vind eller lagring i fuktige lokaler.

▲ Berør aldri varme deler med bare hender.
Ikke spyl grillen med vann när overflatene er varme.

For å øke levetiden og holde grillen i god stand anbefaler vi sterkt at den tildekkes når den står utendørs i noen tid, særlig i vintermånedene. Solide grillpresenninger og annet utstyr er tilgjengelig hos din lokale forhandler.

Selv om grillen er tildekket for å beskytte den, må den kontrolleres jevnlig fordi damp og kondens som kan forårsake skader på grillen. Det kan være nødvendig å tørke grillen og innsiden av overtrekket hvis det brukes. På alle grillens deler kan det på fettrestene oppstå mugg. Glatte overflater bør rengjøres med varmt vann og såpe.

9.1. Kokeflater og varmekurven

Disse må rengjøres med varmt såpevann når grillen er avkjølt. For å fjerne matrester kan du bruke en mild kremsåpe og en svamp som ikke riper. Ikke bruk skureputer eller -pulver da det kan ødelegge overflaten. Skyll godt og tørk nøye. Vi anbefaler at man ikke rengjør grilloverflater og baksteplater i oppvaskmaskin.

Om nødvendig kan du bruke et kromrengjøringsmiddel. Tørk over med matolje etter rengjøringen for å unngå rust.

9.2. Vedlikehold av brenner

Hvis brennerne fungerer som de skal, vil vanligvis utbrenning av overskuddsgass holde brennerne rene.

De bør fjernes og rengjøres årlig, eller når det er store fettansamlinger, for å sikre at det ikke er tett (matrester, insekter) i verken hullene på brenneren, eller hovedluftinntaket på brennerne. Bruk en rørrenser til å rense bort tilstoppinger.

Pass på at halsen på brenneren passer på gassåpningen när du setter brennerne på plass igjen.

9.3. Aromaspreder (dersom levert)

Fjern alle matrester fra brennerens overflate med en plast- eller treskrape. Bruk ikke stålskrape eller stålbørste. Vask med varmt såpevann og skyll godt.

9.4. Fettoppsamler

Fjern alle rester fra fettoppsamleren (og i tilfellet aluminiumsfolien) ved å bruke en plast- eller treskrape etter bruk.

Derom du ikke holder fettoppsamleren ren, kan fettrestene etter en tid ta fyr. Det er farlig og kan skade gassgrillen din. Det betraktes ikke som en mangel ved gassgrillen og dekkes derfor ikke av garantien. Om nødvendig, kan fettoppsamleren vaskes med varmt såpevann.

9.5. Grillunderdel

Fjern regelmessig overflödig fett og matrester fra grillens hoveddel ved hjelp av en fuktig duk og varmt såpevann og tørk godt etterpå. Fjern overskuddsfett fra grillunderdelen med en myk plast- eller treskraper. Det er ikke nødvendig å fjerne alt fett fra grillenheten. Hvis du skal foreta full rengjøring, kan du bruke såpevann og klut eller en nylonbørste. Ikke bruk skuremidler. Fjern grill- og stekeelementer samt brennerne før rengjøring. Ikke dypp gasskontroller eller manifolder i vann. Kontroller brennernes funksjon etter at de er nøyaktig montert i grillenheten.

9.6. Grillens hette eller lokk og tralle

Ikke bruk en stålskrape eller -børste og rengjør kun med varmt såpevann. Ikke bruk skureputer eller -pulver da det kan ødelegge overflaten.

9.7. Festemidler

Alle skruer, bolter o.l. skal kontrolleres og etterstrammes regelmessig.

9.8. Lagring

Pass på at grillen er tilstrekkelig nedkjølt før den pakkes ned for lagring. Sett grillen til lagring på et kaldt, tørt sted.

Tildekk brennerne med aluminiumsfolie for å hindre at det samler seg insekter eller smuss i brennerhullene.

Hvis grillen skal lagres innendørs, må gassbeholderen kobles fra og lagres ute. Gassbeholderen må alltid oppbevares utendørs, på et tørt og godt ventilert sted og ikke i nærheten av varme- og tenningskilder. Sørg for at barn ikke kommer til beholderne.

Følg denne rengjøringsprosedyren når du tar i bruk grillen etter lang tids lagring.

1. Tekniske Spesifikasjoner

	CE-godkjennelse	Varmeinn Brennere		Injektor-størrelse	Gass / Trykk
Outback®Phoenix4 BurnerBlack	0359 359BR665	13,0kW	4	0,90mm0,90mm0,89mm0,84mm	28-30 mbar Butane or 37mbar Propane30 mbar LPG mixture37 mbar LPG mixture50 mbar LPG mixture
Outback®Phoenix4 BurnerStainlessSteel	0359 359BR665	13,0kW	4	0,90mm0,90mm0,89mm0,84mm	28-30 mbar Butane or 37mbar Propane30 mbar LPG mixture37 mbar LPG mixture50 mbar LPG mixture
Sidebrenner	0359 359BR665	2,8kW	1	0,84mm0,84mm0,81mm0,79mm	28-30 mbar Butane or 37mbar Propane30 mbar LPG mixture37 mbar LPG mixture50 mbar LPG mixture
Gass forbruk:Phoenix 4 Burner Black: 935g/hrPhoenix 4 Burner Stainless Steel: 935g/hrSidebrenner: 201g/hr
Til bruk i land: I_3+ (28-30/37) BE, CY, CZ, EE, FR, GR, IE, IT, LV, LT, LU, PT, SK, ES, CH, GB, RO I_3B/P(30) BG, CY, CZ, DK, EE, FI, GR, HR, LV, LT, LU, MT, NL, NO, SK, SI, SE, TR, IS I_3B/P(50) AT, DE, HU, SK, CH I_3B/P(37) PL

Spesifikasjonene kan endres uten forutgående varsel.

1. Problemløsning

Problem	Mulig årsak	Løsning
Brenneren tenner ikke ved hjelp av tenningssystemet	LPG-beholderen er tom	Skift ut med ny beholder
	Defekt regulator	Få regulatoren kontrollert eller skiftet
	Blokkering i brenner	Rengjør brenneren
Blokkering i gassdysene eller gasslangen		Rengjør dysene og gasslangen
Ledningen er løsnet fra elektroden eller tenneren		Koble til ledningen
Feil avstand mellom elektrodene /bøyd tennkammer		Skift elektrode og ledningGasstennkammeret rundt elektroden skal være på linje med brenneren med en avstand på 3 til 4 millimeter fra elektroden og fliken på enden av tennkammeret. Juster collectorboksen dersom nødvendig.
Dårlig kobling med batteriet i tennerenheten.		Pass på at batteriet er trykket godt på plass mot koplingspunktene.
Brenneren vil ikke tenne med fyrstikk	LPG-beholderen er tom	Skift ut med ny beholder
	Defekt regulator	Få regulatoren kontrollert eller skiftet
	Blokkering i brenner	Rengjør brenneren
Blokkering i gassdysene eller gasslangen		Rengjør dysene og gasslangen
Lav flamme eller tilbaketenning (brann i brennerslange — en hvesende eller durende lyd kan høres)	LPG-beholderen er for liten	Bruk større beholderen
	Blokkering i brenner	Rengjør brenneren
	Blokkering i gassdysene eller gasslangen	Rengjør dysene og gasslangen
	Sterk vind	Bruk grillen på et skjermet sted
Gassventilen er vanskelig å dreie	Gassventil sitter fast	Skift gassventil

Som referanse ved korrespondanse kan du notere grillens serienummer her.

(Se klebemerket på siden av grillenheten)

Serie nummer.

Dette nummeret kan være påkrevd ved bestilling av reservedeler og tilleggsutstyr. Det kan også være nødvendig med et delenummer der dette finnes.

Utgitt januar 2009
