BRUKSANVISNING Savannah II Nordic Season

Bruk-, montering- og sikkerhetsinstruksjoner

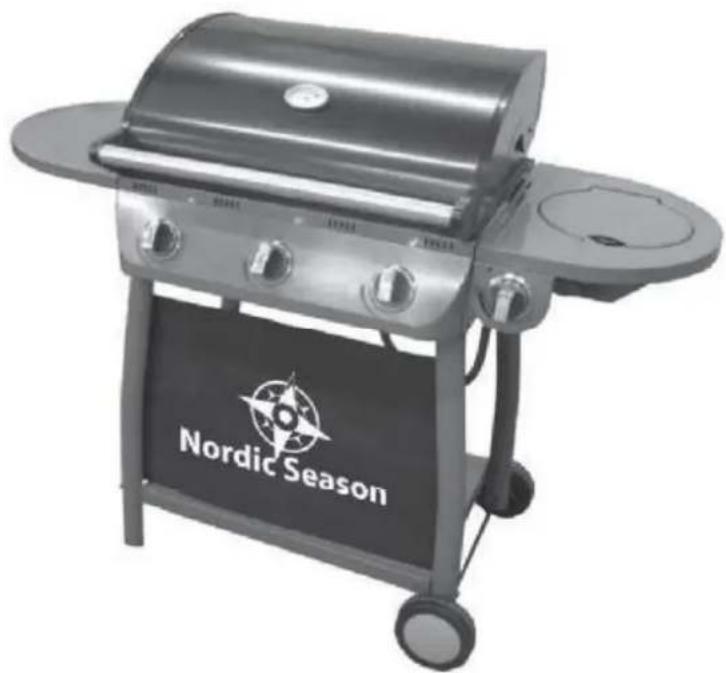

Gassgrill Savannah II,3 brennere og sidebrenner

CE 0359

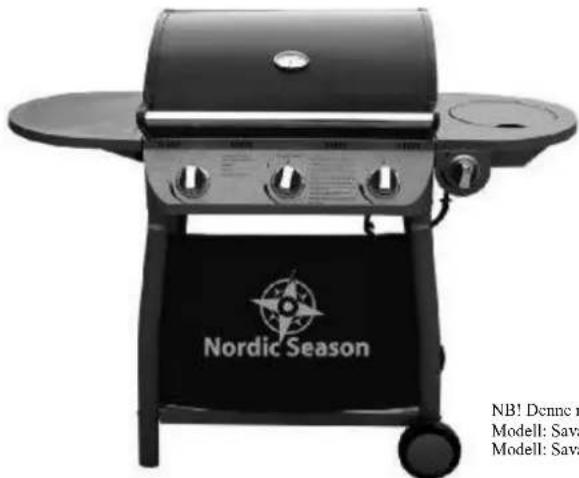

NB! Denne manualen er felles for flere modeller, vennligst notere:

Modell: Savannah I - 3 brennere, 2 stk sidebord.

Modell: Savannah II 3 brennere, 1 stk sidebrenner, 1 stk sidebord.

ADVARSEL

FEIL BRUK OG IGNORERING AV SIK- KERHETS INSTRUK- SENE KAN MEDF∅RE UKONTROLLERBAR BRANN ELLER EKSPLOSJON, SAMT SKADER PÅ PER- SONER OG GJENSTANDER.

Før grillen tas i bruk sjekk følgende:

- Grillen er riktig montert.

- Gasslekkasjetest (se eget punkt)

- At grillen er fri for trans- portskader

GASSLEKKASJETEST

• Bland en liten kopp med 2 deler oppvasksåpe og en del vann.
• Pensle på blandingen ved alle koplinger i gasstilførselen (Regulator, slange og ventiler)
• Hold alle brytere på grillen i "av" posisjon og åpne gasstilførselen på regulatoren.
• Sjekk alle koplinger og om "bobler" oppdages, lukk tilførselen.
• Hvis lekkasje, forsøk å rette problemet og start fra punkt 1 igjen.
• Hvis problemet ikke kan løses, kontakt forhandler for hjelp.

GRILLEN MÅ IKKE TAS I BRUK VED GASSLEKKASJE. BRUK ALDRI FLAMMER TIL Å SJEKKE FOR GASSLEKKASJE GRILLEN SKAL IKKE RENGJ∅RES MED BRENNBARE RENGJ∅RINGSMIDLER.

OPPBEVAR IKKE LETTANTENNLIGE OBJEKTER ELLER VÄESKER I NÄRHETEN AV GRILLEN

FOR DIN SIKKERHET

HVIS DU LUKTER GASS

• Lukk umiddelbart bryter på regulatoren og koble denne fra gassylinderen.
• Slukk eventuelle flammer og elektriske apparater i nærheten.
• Ventilere området.
• Gjør en lekkasje test som beskrevet ovenfor.
• Hvis problemet fortsetter, kontakt forhandler.

KUN FOR UTENDORS BRUK

VENNLIGST LES IGJENNOM DENNE MANUALEN F∅R PRODUKTET TAS I BRUK

TA VARE PÅ DENNE MANUALEN

Bruksanvisning

A. Advarsler

Vennligst les disse instruksjonene nøye før grillen tas i bruk

• Ta vare på denne manualen for senere bruk.
- Kun for utendørs bruk - Må ikke brukes innendørs.
- Kun for bruk med LPG gassylindere. Brukes kun med passende regulator i henhold til landets standard. Medfølgende regulator er i henhold til standard.
- Hold god avstand (Minst 1m) til lettantennelige produkter og væsker.
- Gassylindere må ikke oppbevares eller brukes i liggende posisjon da dette kan medføre fare under bruk.
- Åpne lokket før grillen tennes.
- Forflytt ikke grillen under bruk.
- Grillen må holdes under oppsyn, när den er i bruk.
- Håndtaket kan bli varmt under bruk. Løft lokket fra midten av håndtaket.
- Vis forsiktighet nå lokket åpnes, da varm damp vil slippe ut.
- Enkelte deler av denne grillen vil bli meget varme under bruk. Hold barn, dyr og personer som ikke kan ta vare på selv unna grillen mens den er i bruk.
- Lukk alltid gasstilførselen og koble fra regulatoren, når grillen ikke er i bruk.
- Dekk aldri til grillen før den har kjølnet ned etter bruk.
- Utfør lekkasjetest jevnlig og minst hver gang gassylinder skiftes.
- Gasslangen bør sjekkes jevnlig og minst skiftes ut hvert andre år.
- Feilbruk kan føre til farlige situasjoner og skader.
- Kontakt forhandler ved problemer.

B. Gass og regulator

Denne grillen kan brukes både med propan og butan gass. Gassylindere som brukes på denne grillen bør være 6kg eller større.

DET ER VIKTIG AT MAN BRUKER EN GASSBEHOLDER, REGULATOR OG SLANGE SOM ER GODKJENT.

MEDF∅LGENDE REGULATOR OG SLANGE, ER GODKJENT.

Bruksanvisning

C. Instalasjon

C1 Valg av sted

Grillen skal kun brukes utendørs på et godt ventilert sted og plasseres minst 1 meter fra husvegg og annet brennbart materiale.

C2 Forholdsregler

Luft tilførselen til brennerene må ikke blokkeres. Under bruk skal gassbeholderen stå ved siden av grillen på et stabilt underlag. Pass på at slangen ikke er i kontakt med noen av delene på grillen som blir varme. Ikke bruk slange som overstiger 1,5 meter.

Slangen må aldri tvinnes, sjekk jevnlig for morkenhet, sprekker eller hull i slangen.

Ved bytte av gassbeholder, pass på at gasstilførselen er lukket på grill og regulator.

C3 Feste regulatoren til gassbeholderen.

Sørg for at grillen er slått av. Følg medfølgende instruksjoner fra regulatorleverandøren.

C4 Lekkasjetest. (må foretas på et godt ventilert sted)

• Bland en liten kopp med 2 deler oppvasksåpe og en del vann.
• Pensle på blandingen ved alle koplinger i gasstilførselen (Regulator, slange og ventiler)
• Hold alle brytere på grillen i "av" posisjon og åpne gasstilførselen på regulatoren.
• Sjekk alle koplinger og om "bobler" oppdages, lukk tilførselen.
• Hvis lekkasje, forsøk å rette problemet og start fra punkt 1 igjen.
• Hvis problemet ikke kan løses, kontakt forhandler for hjelp.

D. Bruk

D1. Advarsler

• Før grillen tas i bruk, gjør deg kjent med manualen.
• Maks 70% av grillflaten kan brukes med heldekkende stekeplate eller dekkes med aluminums folie eller liknende. Dekning mer enn 70%, kan medføre overopphetning og skader på grillen.

Bruksanvisning

D2 Forberedelser før grillen tasgi bruk

• Ved første gangs bruk, vennligst brenn av grillen ved å sette grillen på full styrke i ca 15 minutter.
• For å forhindre at mat brenner seg fast i grillristene, vennligst pensle ristene med en matolje som tåler høy temperatur før grilling.

NB! ved første gangs bruk, kan malingen på ristene endre farge noe, dette er normalt.

D3. Tenning av grillen

Hovedbrenner

• Åpne grillokket.
• Forsikre deg om at alle bryterne er slått av. Åpne gasskranen på gassflasken eller regu- latoren.
• Trykk inn og vri kranen til midtbrenneren mot sols, slik at den står i tenningsstilling og du kan høre en klikklyd. Brenneren er nå tent.
• For å tenne de øvrige brennerne, trykk inn den respektive brennkranen og vri den motsols inntil brenneren tenner.
• Tenn alltid midtbrenneren før du tenner de andre.
• Om brenneren ikke tenner, steng av alle brennerkranene. Gjenta tenningsprosedyren etter 5 minutter.

Sidebrenner (om en slik finnes)

• Åpne lokket til sidebrenneren
• Trykk inn og vri kranen til sidebrenneren motsols, slik at den står i tenningsstilling og du kan høre en klikklyd. Brenneren er nå tent.
• Om brenneren ikke tenner, steng av alle brennerkranene. Gjenta tenningsprosedyren etter 5 minutter.
• Maksimumsstørrelse for stekepanner som plasseres på sidebrenneren er 260 mm, minimumsstørrelse er 140 mm.

D4. Manuell tenning

• Før inn en tent fyrstikk gjennom tenningshullet lengst til venstre på grillens venstre side.
• Trykk inn og vri brennerkranen LENGST TIL VENSTRE til tenningsstilling.
• Når den VENSTRE brenneren har blitt tent, kan du tenne de resterende brennerne.
• Kontroller at den venstre brenneren er tent før du slår på de øvrige brennerne.
• Dersom brenneren lengst til venstre ikke blir tent, ta kontakt med den lokale forhandleren.
• Etter tenning skal brennerne brenne med maksimumseffekt i 3-5 minutter for at grillen skal forvarmes. Dette skal gjøres hver gang før grillen brukes. Lokket (i dette tilfellet) skal være åpent under forvarmingen.
• Når forvarming er ferdig, settes alle brennerne til lav effekt for å oppnå best mulig grillresultat.

Sidebrenner (om en slik finns)

• Steng av brennerkranen.
- Hold en tent fyrstikk mot brennerens gassåpninger.
- Trykk inn og vri kranen til høy effekt. Brenneren skal da tennes innen 5 sekunder.
- Om brenneren fortsatt ikke tennes, ta kontakt med den lokale forhandleren.

Bruksanvisning

D5. Grilling

Forvarme grillen ved å sette brennerne i maks "♠" posisjon i ca 15 minutter med lokket lukket.

Legg ikke på for mye "kald" mat av gangen, da dette vi kjøle ned ristene.

Del grillflaten inn i varme, medium og kalde soner. Flytt råvarene etter hvert som maten nærmer seg klar.

Grilling med lokket igjen gir meget høy varme. Justere gasstilførselen etter behov for å unngå å skade maten.

Ved grilling med lokket igjen, etter forvarming, bør ikke brennerne være i maks "♠" posisjon over lengre perioder.

D6. Etter grillingen

Når grillingen er ferdig, åpne lokket og justere alle brytere i maks posisjon i "

5 minutter. Dette vil brenne av alle rester etter grillingen og forenkle rengjøringen

D7. Slå av grillen

Når grillingen er over og grillen er "brent av", lukk alle brytere og så lukk gass-tilførselen på gassbeholderen. Vent til grillen har kjølnet ned før lokket lukkes.

E. Vedlikehold

• Sprut aldri vann på grillen mens den er varm.
• Unngå å ta på varme deler av grillen uten beskyttelse.

For å beskytte grillen for vær og vind, anbefaler vi bruk av et overtrekk mens grillen lagres.

NB! Grillen må være kald og tørr innen overtrekk påføres.

1. Grillrister

Vask ristene med varmt vann og vanlig oppvasksåpe. Tørk godt og oppbevare ristene tørt.

Bruksanvisning

2. Vedlikehold av brennere.

Normalt vil det holde å "brenne av" grillen, som beskrevet over. Men etter noe tid eller lengre tids oppbevaring vil fett fra grillingen eller insekter kunne blokkere gass hullene. For å rengjøre dette, demontere brenneren, vaske denne i såpevann og bruk en stålbørste til å fjerne hindringer. NB! brenneren må være helt tørr før den monteres på plass igjen.

3. Grillkroppen

Fjerne jevnlig fett og smuss rester som oppstår etter bruk, med en skrape. Hovedrengjøring (årlig) gjøres med varmt vann og oppvasksåpe, bruk en klut og/eller en oppvaskbørste. Bruk kun rengjøringsmidler som ikke er brennbare. NB! Pass på at vann ikke trenger inn ved bryterne eller i brennerne. Sørg for at grillen er helt tørr, før evnt. trekk påføres etter rengjøring

4. Skruer og muttere

Årlig sjekk og tilstramming av skruer og muttere anbefales

5. Oppbevaring (for lengre perioder uten bruk)

Oppbevar grillen tørt og kjølig. Dekk til brennerne med aluminiumsfolie for å hindre innsekter å komme inn i hulrommene. Hvis grillen oppbevares innendørs må gassbeholderen kobles fra og oppbevares utendørs. Gassbeholderen skal alltid oppbevares utendørs og over bakkenivå. Oppbevar gassbeholderen utenfor rekkevidde for barn.

ADVARSEL

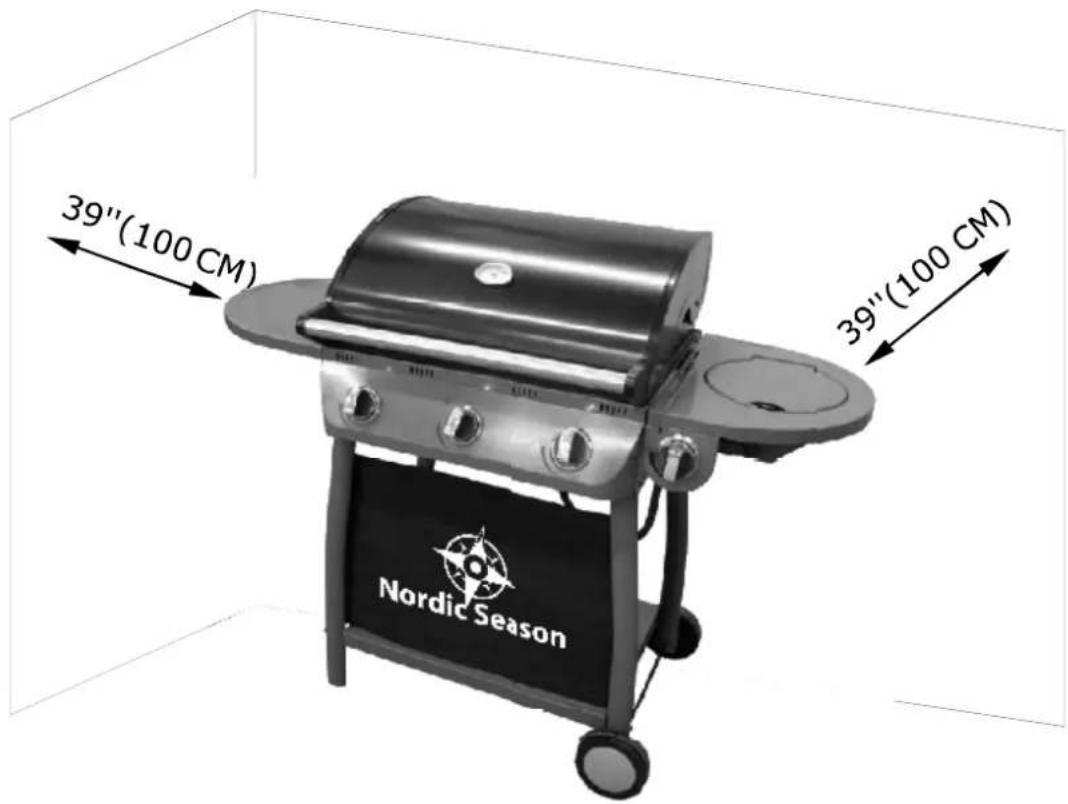

Bruk grillen minst 1 meter fra husvegg eller andre brennbare materialer

Bruk grillen minst 1 meter unna (i alle retninger) lettantennelige materialer som;

Vinyl, plast, tre, brennbare væsker, papir osv.

Bruk aldri grillen innendørs, i en garasje, vinterhage, paviljong eller i andre områder uten god ventilasjon. Gassapparater må aldri brukes i områder under normalt bakkenivå, da dette kan medføre gassforgiftning.

Dekk ikke til slik at normal luftsirkulasjon hindres i nærheten av grillen

Advarsel!

Deler av grillen blir meget varm under bruk. Hold barn, dyr og mennesker som ikke kan redegjøre for seg selv unna, mens grillen er i bruk.

A. Komponentliste

Antallet av en bestemt komponent kan variere avhengig av modell. Opplysningene kan endres uten forutgående varsel. Mer informasjon om komponentene finnes i monteringstegningen for din grillmodell.

	KODE	KOMPONENT	ANTALL
Lokkmontering	A1	Venstre sideplate	1
	A2	Lokk	1
	A3	Termometer	1
	A4	Høyre sideplate	1
	A5	Hådtak	1
	A6	Håndtaksholder	2
Grillmontering	B1	Varmehylle	1
	B2	Bakre plate 1	1
	B3	Flammedemper	3
	B4	Brennere	3
	B5	Grillrist	2
	B6	Tenningskabel	2
	B7	Kontrollpanel	1
	B8	Brennerkran	4
	B9	Varmeisoleringsplate	1
	B10	Grillramme	1
	B11	Fettoppsamler	1
	B12	Slange-ventil-regulator (HVR)	1
	B13	Bakre plate 2	1
	B14	Brakett for sidebord bak	1
	B15	Brakett for sidebord foran	1
Sidebord-montering	C1	Sidebord	1
	C2	Fremre støtte, sidebord	1
	C3	Bakre støtte, sidebord	1
Vognmontering	E1	Venstre framben	1
	E2	Venstre bakben	1
	E3	Høyre framben	1
	E4	Høyre bakben	1
	E5	Hjul	2
	E6	Hjulkapsel	2
	E7	Nedre hylle	1
	E8	Fronttrekk	1
	E9	Hjulaksel	1
Monteringsdetaljer	F1	M6x15-skrue	4
	F2	M6x60-skruv	18
	F3	Hjulaksel	4
	F4	Læepinne	2
Sidebrennerdel	D1	Lokk for sidebrennere	1
	D2	Sidebrennerdel	1
	D3	Underhylle for sidebrennere	1
	D4	Fremre støtte, sidebrennere	1
	D5	Bakre støtte, sidebrennere	1
	D6	Konsoll, sidebrennere	1
	D7	Galler, sidebrennere	1
	D8	Sidebrennere	1
	D9	Tenningskabel, sidebrennere	1
	D10	Aksel for lokket, sidebrennere	1
	D11	Panel, sidebrennere	1
	D12	Konsoll, sidebrennerpanel	1
	D13	Læspinne	1
	D14	Tennere, sidebrennere	1

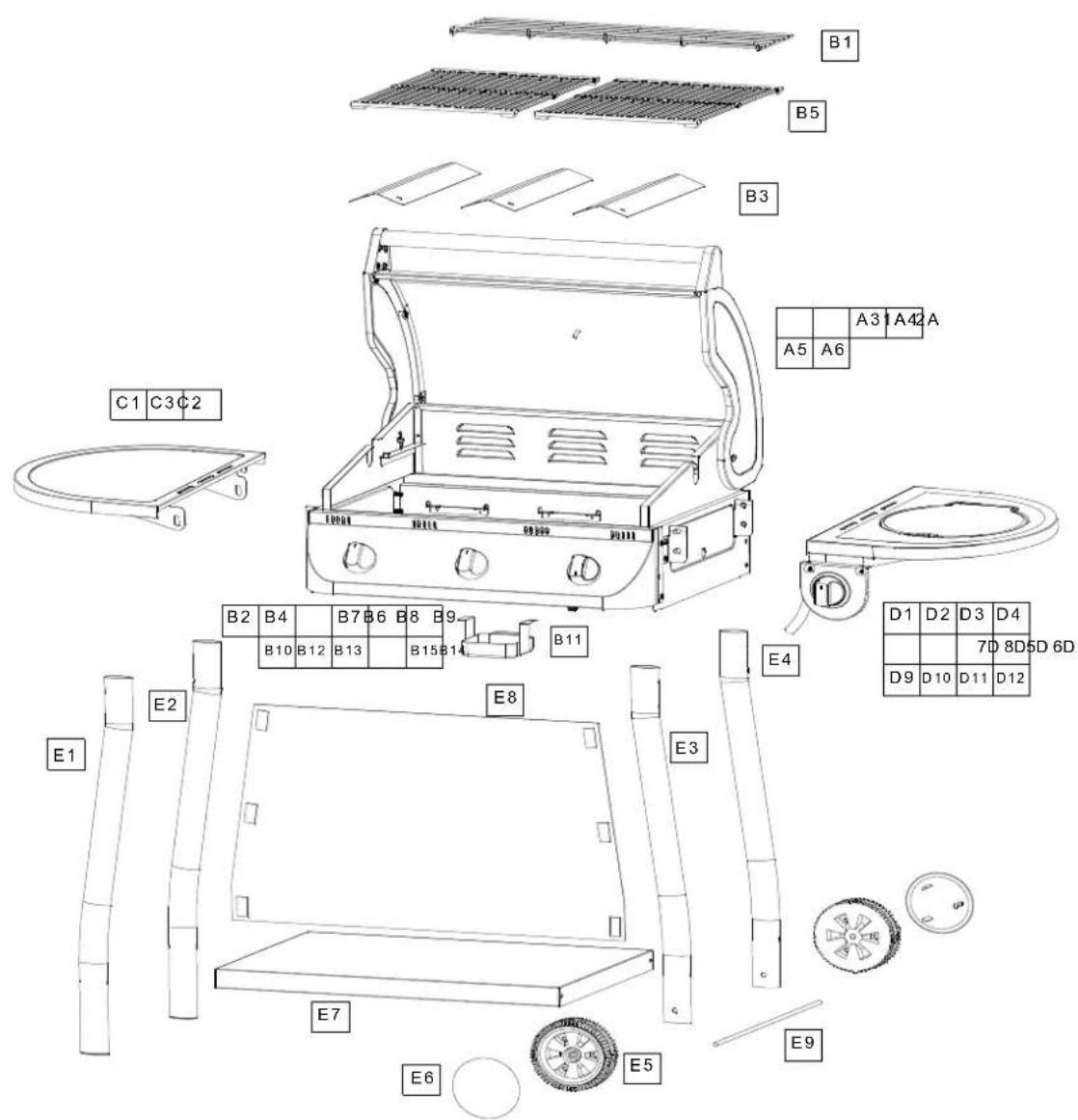

B1. Komponentoversikt modell Savannah II

Antallet av en bestemt komponent kan variere avhengig av modell. Opplysningene kan endres uten forutgående varsel. Mer informasjon om komponentene finnes i monteringstegningen for din grillmodell.

Mellomstor flat- eller stjerneskrujern, skiftenøkkel eller faste nøkler (millimeter).

1

Ü»¬μ®»4»¬±°»®-±2»® ±®;³±²»»®»¼»22»¹®·’»2δ ܶ»®²¿’”°¿μ²,21-3¿»»®·¿’»°©¿¼»»2μ»’—»μ±³σ±2»²»2»°(®3±2→»®·21δ Ô»11°®¿³¿’”»3«¬®»±¹-μ®«»®ô±¹-¶»μμ¿¬¼»¿¿®®·μ¬-1’»21¼»0°(®¼»-μ®«--22ô1·’¬®±--°±®»²2(§¿μ¬·1°®±½«μ¬¶±²¿a¼»¬»°®±½«μ¬»¬¾(®¼«‘μ»³·’»°±®-μ¬-1,»¬³»¼±²»®·21»²°±®;«221;-μ¶:®»¼»¹°;»³»²→«”»-μ¿®»μ¿²→»®ò

^1 _

U^1 ® i^3/4

· ^1 i^1/2

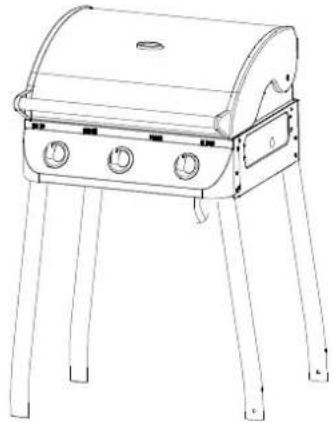

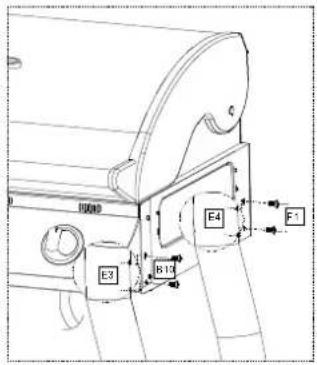

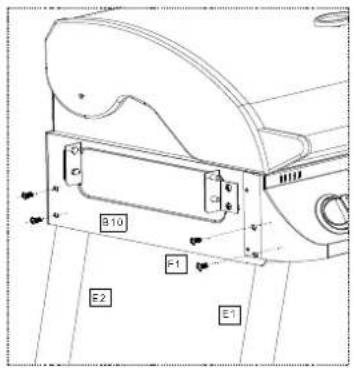

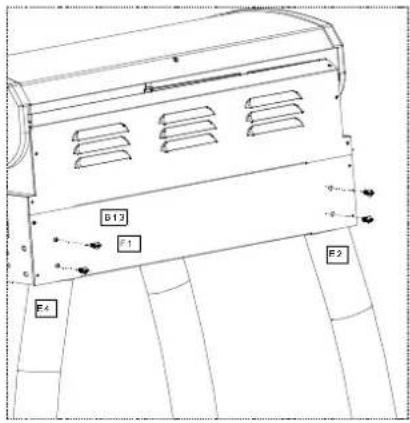

Fest venstre framben (E1) og venstre bakben (E2) i grillrammen (B10) med M6*15-skruer (F1) som vist i figur 1a. Fest høyre framben (E3) og høyre bakben (E4) i grillrammen (B10) med M6*15-skruer (F1) som vist i figur 1b. Fest bakre plate 2 (B13) med M6*15-skruer (F 1) som vist i figur 1 c.

Grillen skal nå se ut som vist i figur 1 d.

2

Figur 2a

Figur 2b

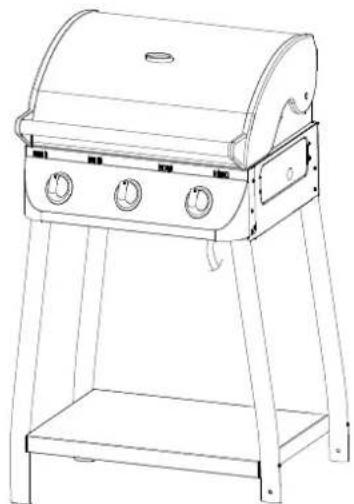

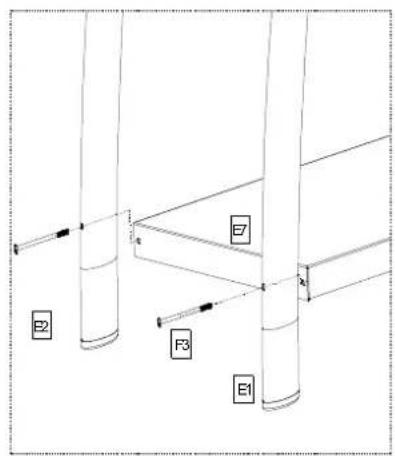

Fest nedre hylle (E7) i venstre framben (E1) og venstre bakben (E2) med M6*60-skruer (F2) som vist i figur 2a. Fest nedre hylle (E7) i høyre framben (E3) og høyre bakben (E4) med M6*60-skruer (F2) som vist i figur 2b.

Grillen skal nå se ut som vist i figur 2c.

Figur 3a

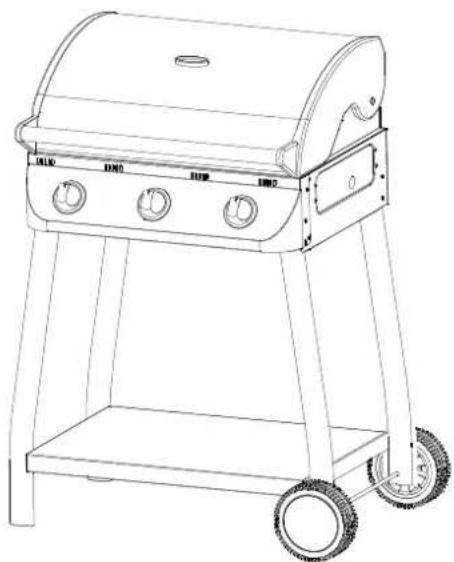

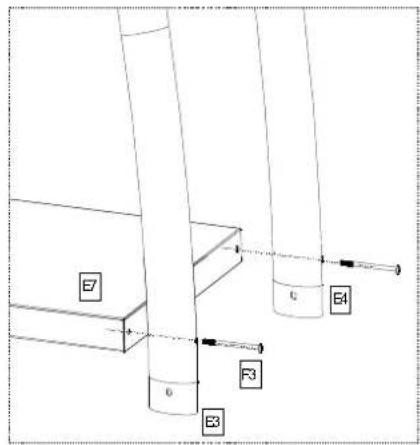

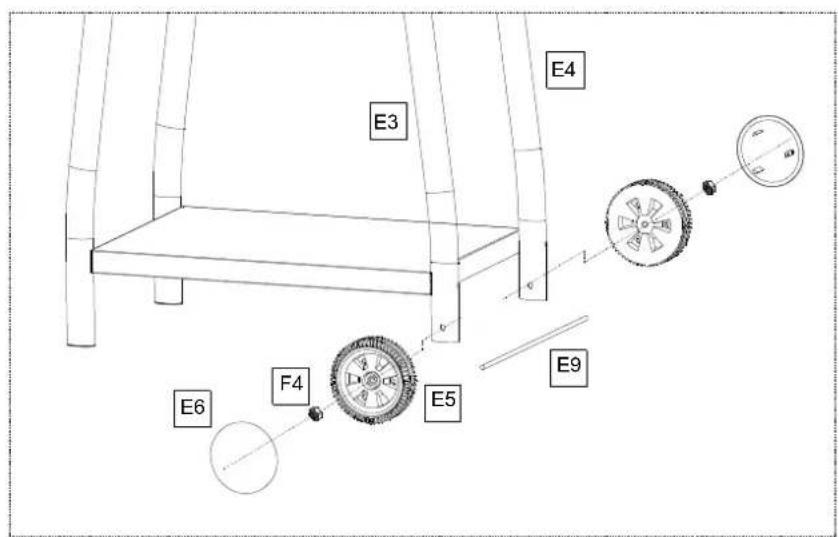

Fest hjulene (E5) i høyre framben (E3) og høyre bakben (E4) med hjulakslene (F3). Lås så fast hjulet (E5) med låsepinnene (F4) og fest navkapslene på plass (E6) på hjulene (E5) som vist i figur 3a. Grillen skal nå se ut som vist i figur 3b.

4

Figur 4a Figur 4b

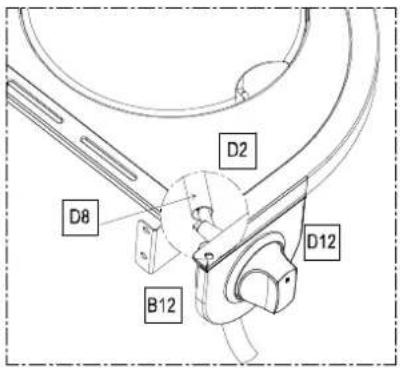

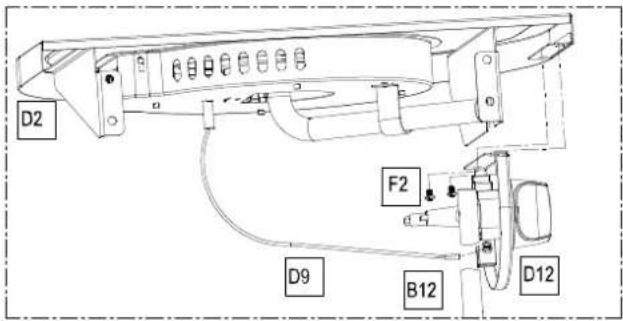

Plasser sidebrennerventilen i HVR (B12) på sidebrennerpanelets konsoll (D12) mot åpningen for sidebrenneren (D8) som vist i figur 4a.

Fest sidebrennerpanelets konsoll (D12) i sidebrennerdelen (D2) med M6x15-skrue (F2) som vist i figur 4b. Før inn sidebrennerens tenningskabel (D9) i sidebrennerens tenner (D14).

5

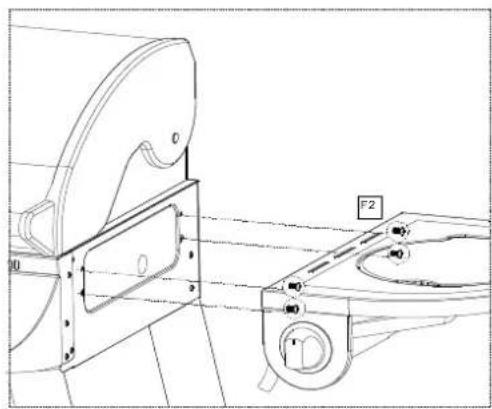

Fest den monterte sidebrennerdelen (D2) i grillen (B10) med M6*15-skrue (F2) som vist i figurene 5a og 5b. Grillen skal nå se ut som vist i figur 5c.

6

Figur 6a

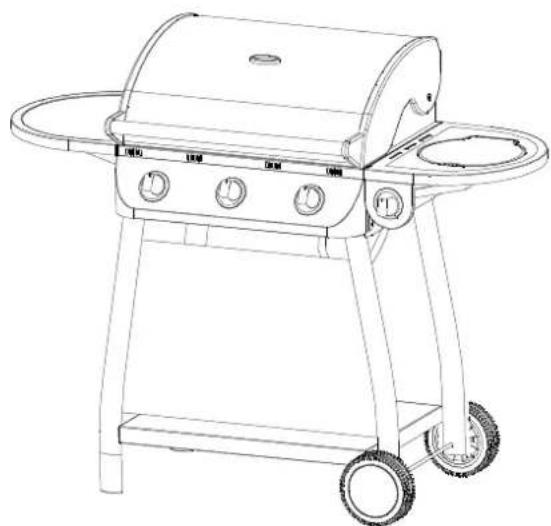

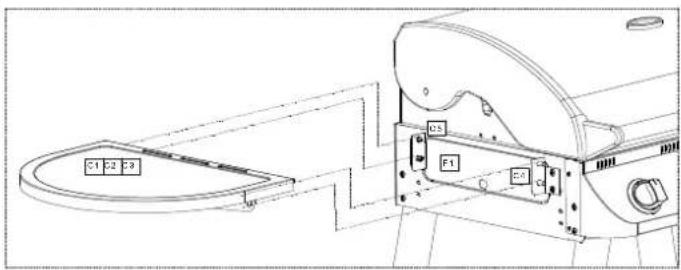

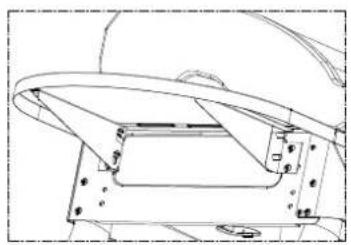

Fest sidebordet (C1) i grillen med M6x15-skruer (F1) som vist i figurene 6a og 6b.

Grillen skal nå se ut som vist i figur 6c.

7

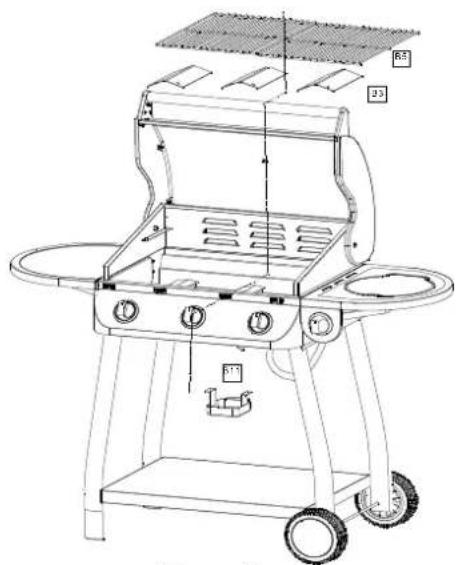

Plasser grillrist (B5), flammedemper (B3) og fettoppsamlere (B11) på grillen som vist i figur 5a. Fest varmehyllen (B1) i bakre plate 1 (B2) som vist i figur 5b.

Grillen skal nå se ut som vist i figur 5c.

8

Figur 8a

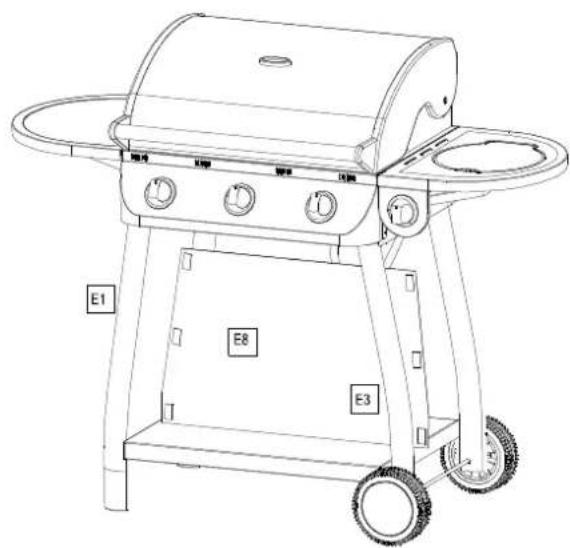

Fest fremre plate (E8) i venstre framben (E1) og høyre framben (E3) som vist i figur 8a.

Forsikre deg om at grillen ser nå ut som vist i figur 8b.

Teknisk informasjon

Modellnu mmer:	K303S -1
Pin-nr.:	359/BU/1015 (KS)
Gasskategori:	L3+(28 -30/37)		L3+B/P{30}	L3+B/P{50}
Gasstrykk:	28-30 mbar	37 mbar	30 mbar	50 mbar
Åpning (hovedbrenner)	O,89 mm	O,89 mm	O,89 mm	O,78 mm
Gasstype:	Butan	Propan	Butan/Propan/LPG	Butan/Propan/LPG
Effekt, 3 brennere	9,7 KW
Effekt, sidebrenner	2,3 KW
Gassforbruk	857 g pr. time
Destinasjons - land	L3+(28 -30J37) forBE,CY.CZ, EE.FR,GR,IE,IT,LV,LT, LU,PT, SK,RO,SK,ES,CH og GB
	L3+BJP(30) forBG,CY.CZ, DK,EE,FL,GR,HU ,HR,LS,LV,L T,LU,MT,NL,NO,SK,SL,SE og TR
	L3+BJP(50) for AT, HU,SK,CH og DE
Kun for u tendørsbruk.
Les alle anvisningene før bruk.
Advarsel: Tilg jengelige deler kan bli svært varme. Hold barna unna grillen.
Produsert i Kina

Denne grillen er produsert i Kina for:

Problem	Mulig årsak	Løsning
Brenner vil ikke tenne ved bruk av elektronisk tenner	Gassbeholder er tom.	Bytt Gassbeholder
	Feil på regulator	Prøv med en annen regulator
	Hindringer på/i brenneren	Rengjør brenneren ut og innvendig
	Hindringer i ventilene	Rengjør ventiler med å stikke inn en knappenål i hullene
	Hindringer i gasslangen	Demontere og rengjør/skyll slangen.
	Ledning til tenner eller elektrode har skader	Bytt ledning og/eller elektrode.
	Ledning til tenner har løsnet	Fest ledning til tenner
	Trykknapp til tenner er ødelagt	Bytt trykknapp til tenner
Brenner vil ikke tenne ved manuell tenning.	Gassbeholder er tom.	Bytt Gassbeholder
	Feil på regulator	Prøv med en annen regulator
	Hindringer på/i brenneren	Rengjør brenneren ut og innvendig
	Hindringer i ventilene	Rengjør ventiler med å stikke inn en knappenål i hullene
	Hindringer i gaslangen	Demontere og rengjør/skyll slangen.
Lav flamme eller "backflash" i brennerene. (Backflash kjennetegnes ved at flammene slår ut mot bryterene og en rallende lyd kan høres)	For liten gassbeholder eller gassbeholder med for lite trykk	Bytt Gassbeholder
	Hindringer på/i brenneren	Rengjør brenneren ut og innvendig
	Hindringer i ventilene	Rengjør ventiler med å stikke inn en knappenål i hullene
	Hindringer i gasslangen	Demontere og rengjør/skyll slangen.
	Vind	Flytt grillen til en mindre trekkfull plassering
Bryter lar seg ikke vri rundt eller er vanskelig å vri	Gassventil er ødelagt	Kontakt forhandler for bestilling av ny gassventil.
Lav varme i grillen. Maten lar seg ikke grille	For liten gassbeholder eller gassbeholder med for lite trykk	Bytt Gassbeholder
	Feil på regulator	Prøv med en annen regulator

Modifikasjoner eller reparasjon av vitale deler på grillen skal kun foretas av kompetent personell.

Advarsel

Under produksjonen er det lagt vekt på å unngå skarpe kanter og hjørner på det ferdige produktet. Ta likevel hensyn under montering for å unngå kuttskader.

Verktøy anbefalt for montering er stjerneskrutrekker (medfølgende skrutrekker passer alle skruer), skiftnøkkel og tang.

NB! Ved bruk av elektrisk håndverktøy, pass på å ikke bruke for mye styrke

Reklamasjon/Deler

Dette produkter er dekket med reklamasjonsrett i henhold til kjøpsloven.

Skulle det mot formodning mangle deler i pakken eller produktet være skadet i transport, ta kontakt med forhandler for videre hjelp.

Feil som skyldes feilbruk, manglende vedlikehold eller modifering av produktet, medfører bortfall av reklamasjonsretten.

For bestilling av deler til produktet, ta kontakt med forhandler eller:
