BRUKSANVISNING Cuba Nordic Season

Montering, -bruk og vedlikehold for Gassgrill CUBA – GG301400

REGULATOR SELGES SEPERAT

Les denne manualen og gjør deg kjent med produktet før grillen tas i bruk. Ta vare på denne manualen for senere referanse.

MERK: DENNE GRILLEN ER IKKE BEREGNET Å KUNNE VÄRE EN DEL AV EN FAST INSTALLASJON I KJ∅RET∅Y ELLER BÅT.

Innholdsfortegnelse

Advarsler 2

Teknisk data ....3

Gass kategori ....3

Deleoversikt .... 4

Deleliste 5

Monteringsanvisning....6

Tilkobling av gass....14

Lekasjetest 15

Tenningsinstruksjoner.... 16

Advarsler 17

Vedlikehold 18

Rengjøring 18

Feilsøking 19

Forbrukerkontakt....20

ADVARSEL!

!

- Ved å ikke følge vedlagte instruksjoner risikerer man alvorlige skader på personer og faste installasjoner.

- Noen av grillens deler kan være skarpe, ta hensyn og bruk nødvendig verneutstyr (hansker) ved montering.

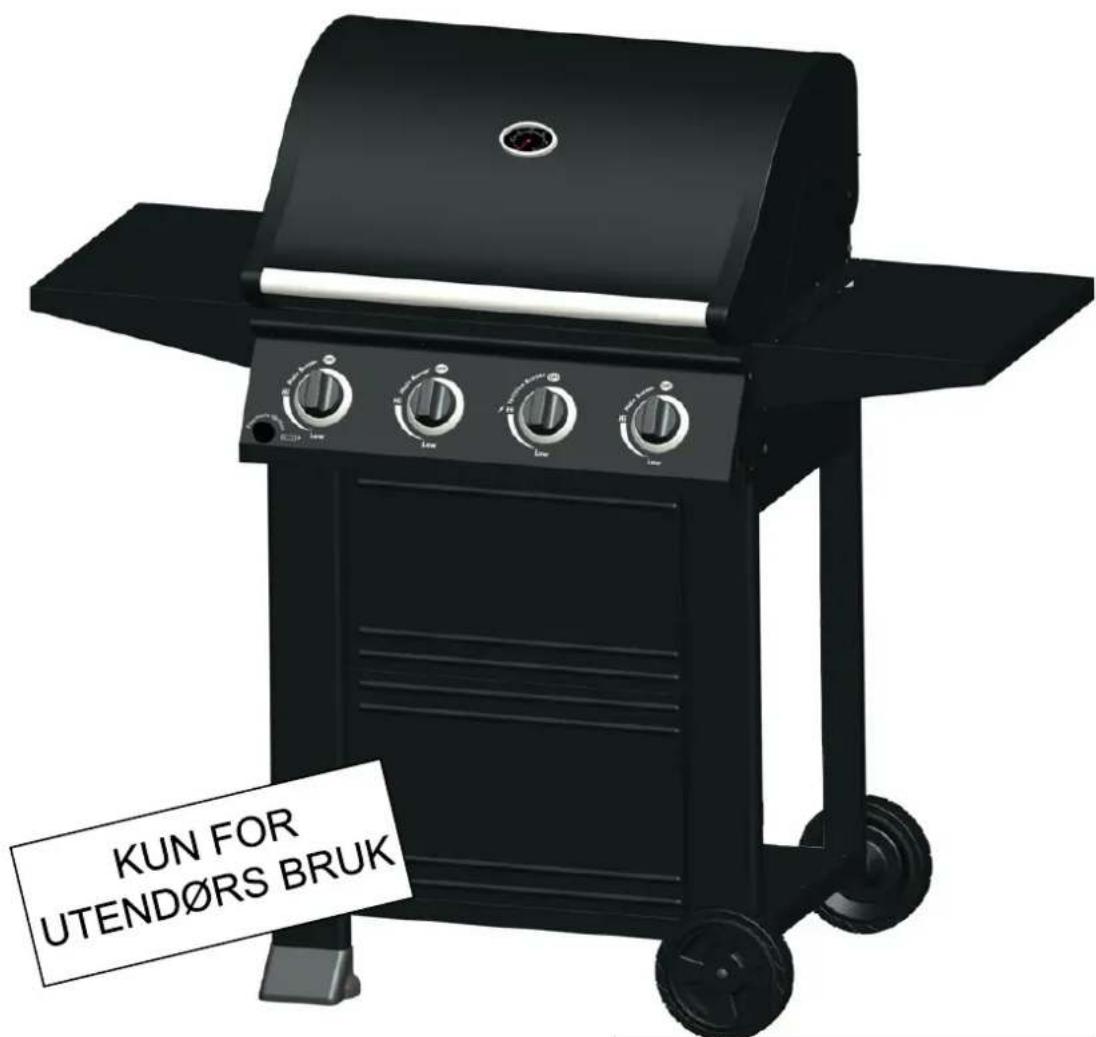

- Grillen er kun beregnet for utendørs bruk, på godt ventilerte områder.

- Tilgjengelige deler på grillen blir meget varme under bruk. Hold barn og andre som trenger tilsyn på sikker avstand.

- Ikke flytt grillen mens den er i bruk eller tilkoblet gassbeholder.

- Lukk gasstilførselen på regulatoren etter bruk og koble denne fra gassbeholderen.

- Modifisering av grillen kan medføre fare og eliminerer reklamasjonsretten p å produktet.

- Oppbevar aldri gassbeholderen under grillen ved bruk, da gasslekkasje kan medføre alvorlig skade. Plassere gassbeholderen ved siden av grillen under bruk.

TEKNISKE DATA

Total effekt: 11,7kW (4 x 2,925kW)

Gassforbruk: 684,5 gram/time. (4 x 171 gram/time)

Slange og regulator (Ikke inkludert): Skal være godkjent i henhold til EN standard.

Gassbeholder (Ikke inkludert): Bruk standardbeholder godkjent for bruk i Norge. Helst 10/11kg. Selv om både Butan gass og Propangass kan brukes, anbefales Propangass for bruk i Norge.

Gass kategori informasjon

For bruk i (land)	Ventil str	Gass type	Gass Kategori
BE,CZ,FR,IE,IT,ES,CH,GB,SI,PT	Dia. 0,86mm	Butan (28~30) mbarPropan 37 mbar;	Kategori I3+(28-30/37)
GB,DK,FI,NL,NO,RO,SI,SE,CZ,DE,IT	Dia. 0,86mm	G30(Butan),G31(Propan) ogblandinger av disse, LPG30mbar	Kategori I3B/P(30)
AT,CH,CZ,DE	Dia. 0,75mm	G30(Butan),G31(Propan) ogblandinger av disse, LPG50mbar	Kategori I3B/P(50)

Dette produktet er produsert i henhold til EUROPEAN GAS APPLIANCE STANDARD EN498 OG EN484 og har CE sertifisering.

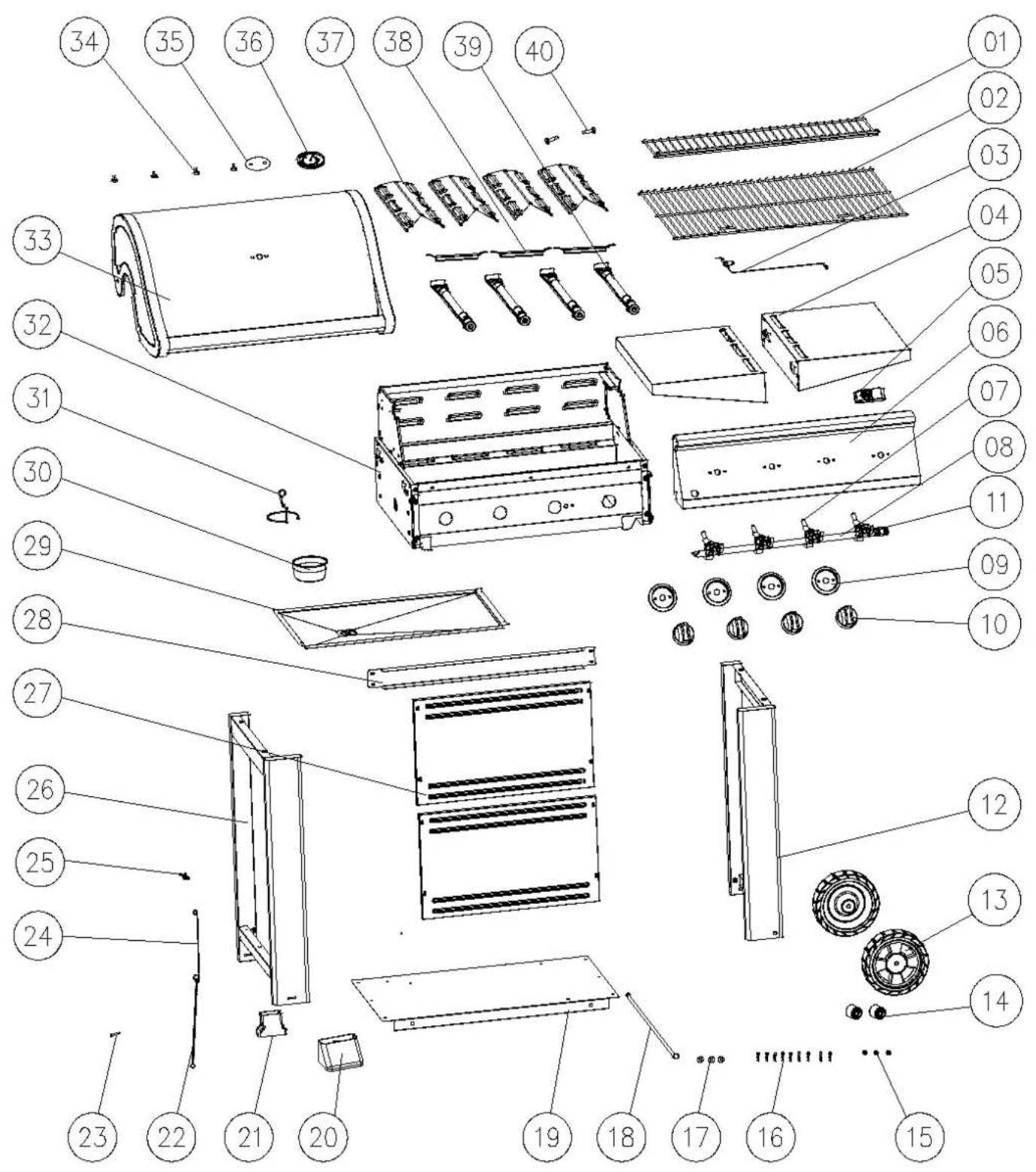

DELE OVERSIKT

NB! Vis forsiktighet ved bruk av elektronisk verktøy da

styrken i disse kan ødelegge skruene.

VERKT∅Y FOR MONTERING:

• Stjerneskrutrekker
• Skiftnøkkel / Fastnøkkel

Følgene skruer, skiver og muttere følger med grillen og skal monteres
1		Skruv M4 x 10	15
2		Skruv M6 x 13	16
4 Planbricka M6 8
3 Batteri AAA

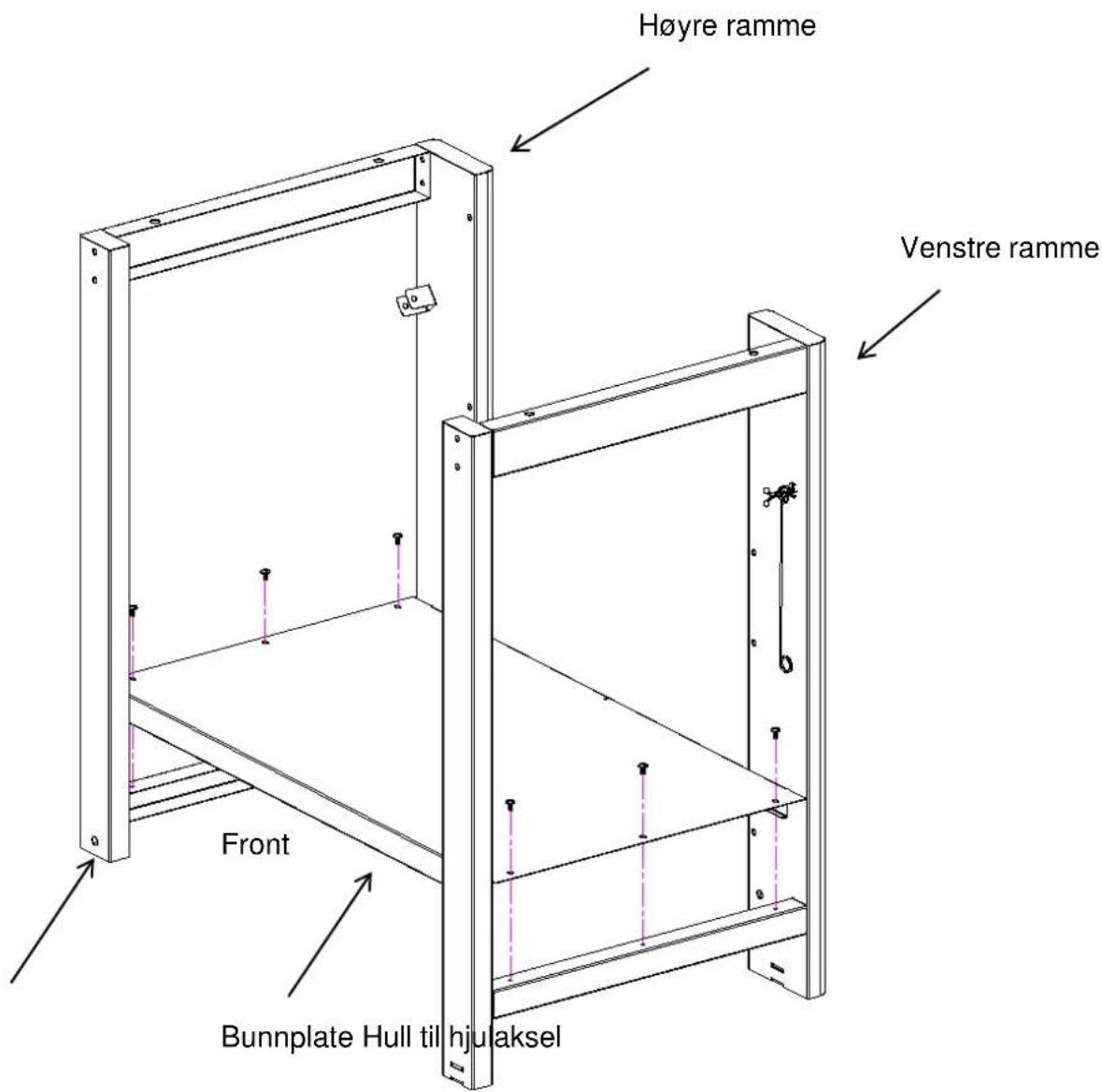

Montere bunnplate til rammer

☐ Monter bunnplaten til de ferdig monterte rammene med 6 stk M4x10 skruer.
Stram skruene.

6 skruer M4x10

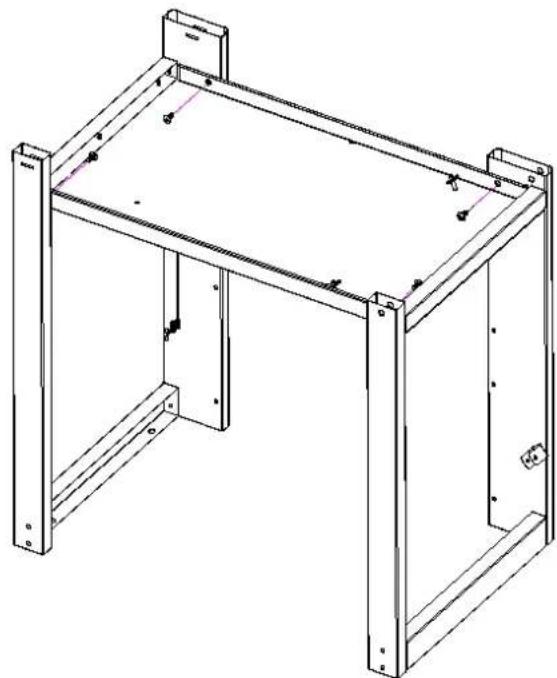

Montere hjul og føtter på tralle

☐ Snu trallen på hodet.
☐ Monter bunnplaten med 4 stk M6x13 skruer.
☐ Tre hjulakselen gjennom det ene hjulet, hjulaksel hullet og så det siste hjulet. Fest dette med skive, mutter og fjærsplint.
☐ Slå føttene fast på venstre ramme (husk å montere føttene på riktig side).

M6x13 skruer 4 stk

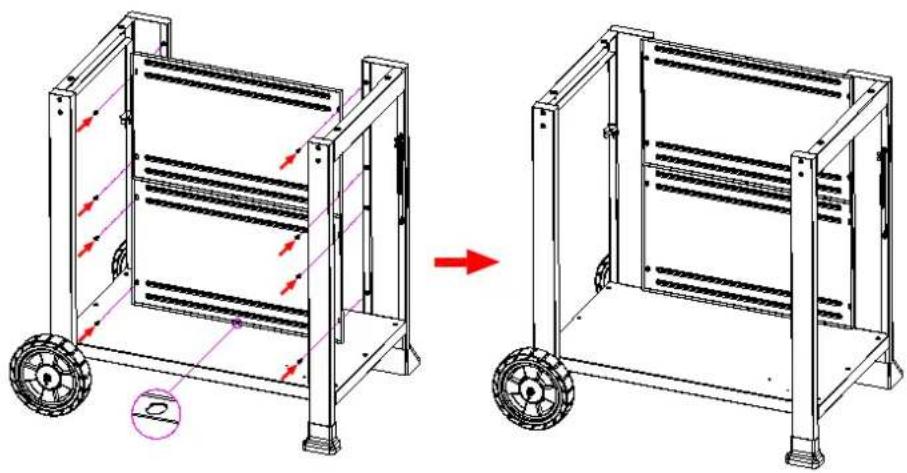

□ Snu trallen riktig vei.
□ Skru fast stabilisator bjelken til toppen av trallen med 4 stk M4x10 skruer.
☐ Monter frontplaten til trallen med 3 stk M4x10 skruer, ikke monter skrue i det nedre hullet i venstre ramme på dette stadiet.
☐ Monter den ene siden av støttestaget til frontplaten igjenom det nedre hullet i venstre ramme med 1 stk M4x10 skrue, og den andre siden til bunnplaten med 1 stk M4x10 skrue.

M4x10 skruer 9 stk

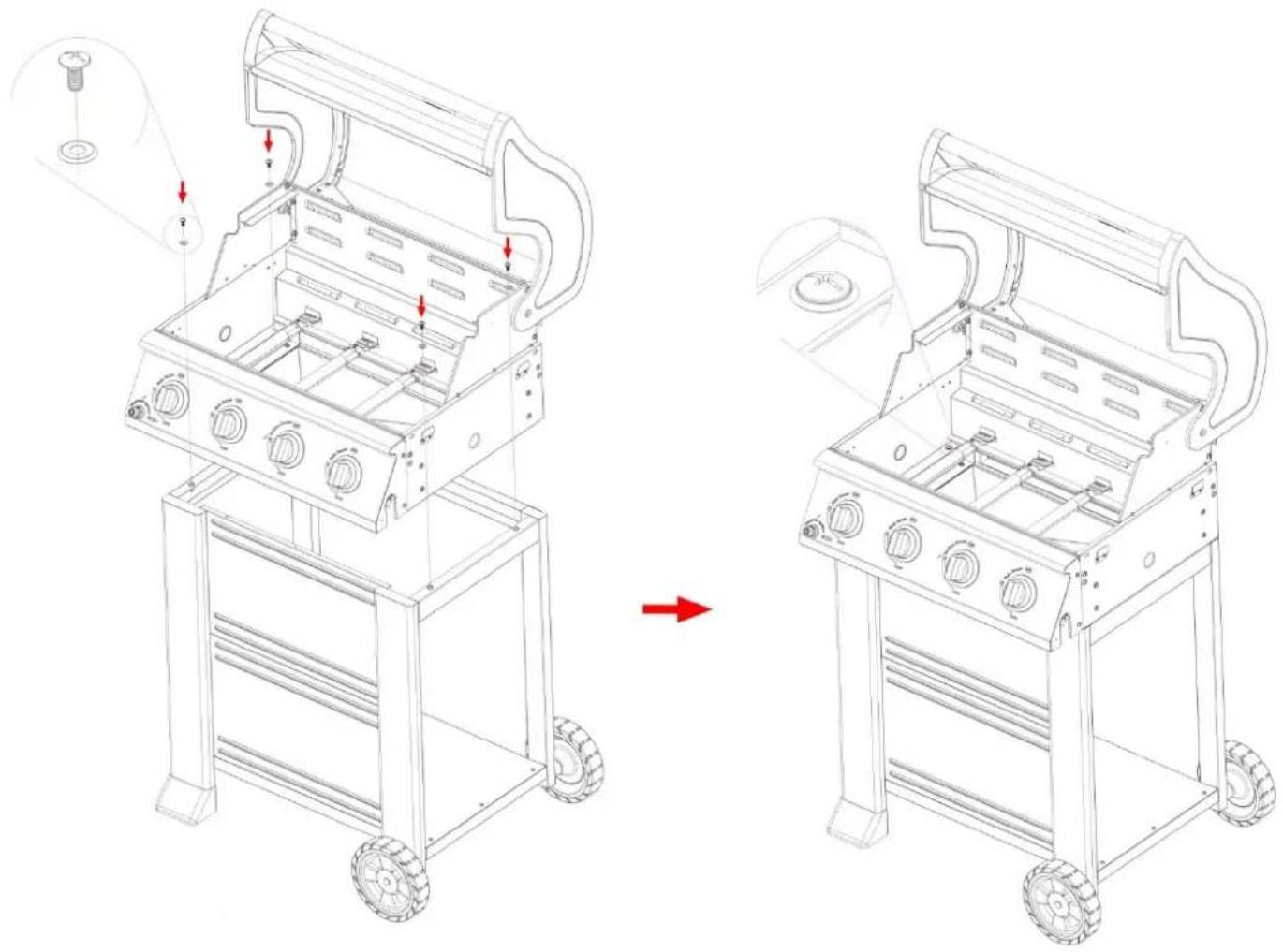

□ Sett grillkroppen forsiktig på trallen.

Pass på at regulatoren henger på utsiden av trallen.

Montere med 4 stk M6x13 skruer og 4 stk M6 skiver.

M6x13 skruer 4 stk

M6 skiver 4 stk

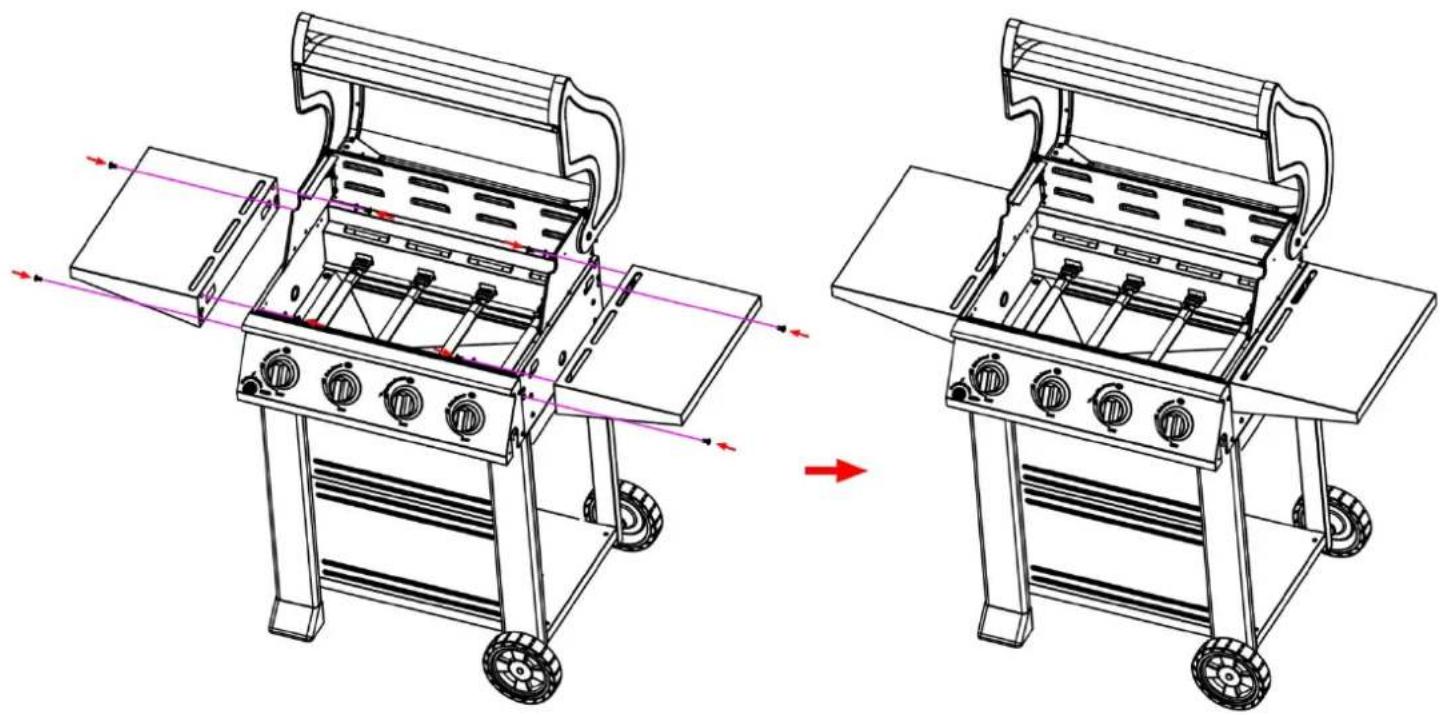

Høyre og venstre sidebord

□ Monter venstre sidebord på følgende måte:
- Fest bordet med 2 stk M6x13 skruer og 2 stk M6 skiver fra innsiden av grillkroppen.
- Skru også inn 2 stk M6x13 skruer fra utsiden.
☐ Gjenta punktene over for høyre sidebord.

M6x13 skruer 8 stk

M6 skiver 4 stk

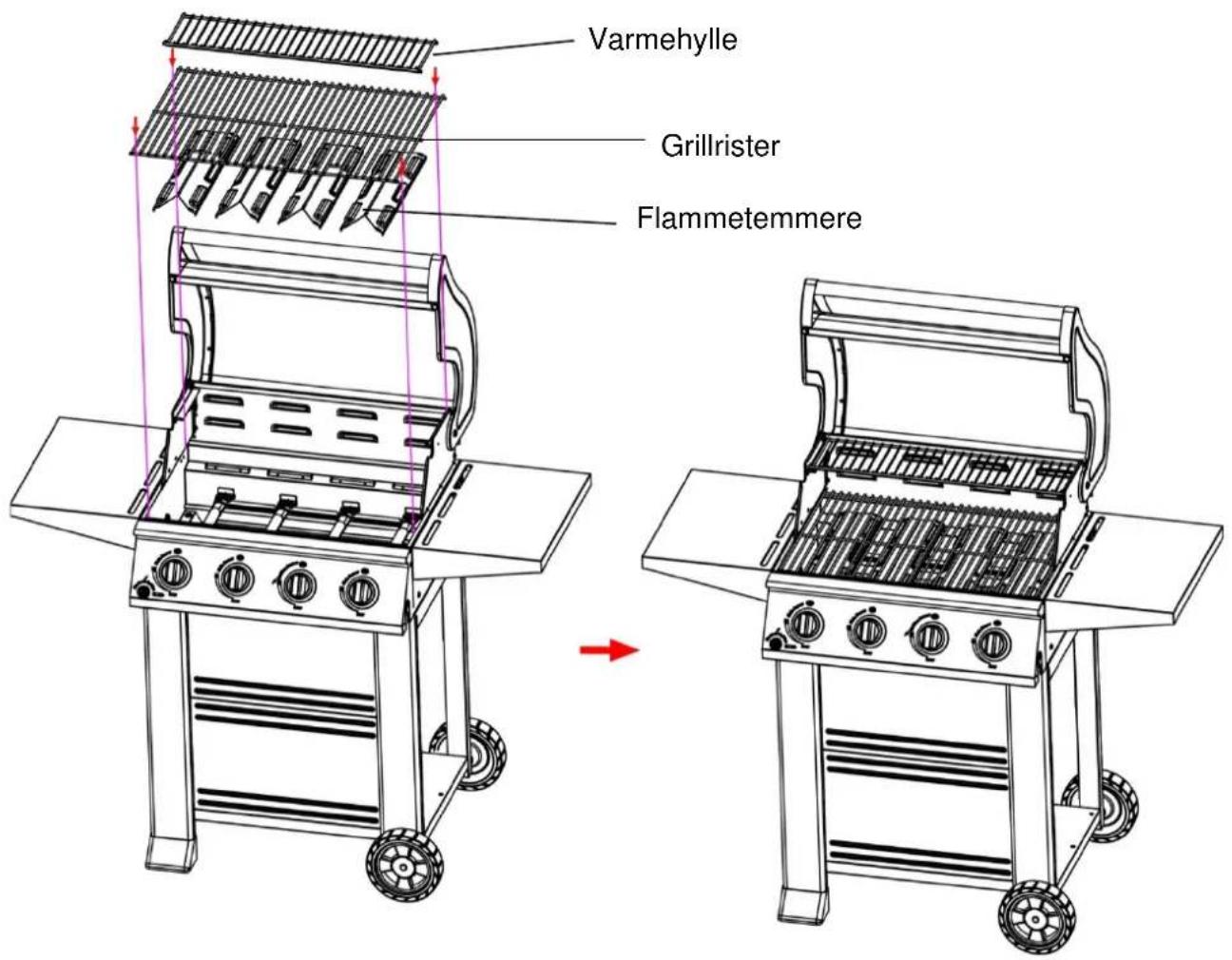

☐ Monter Flammetemmerne over brennerne ved å sette tappene inn i sporene i forsiden og baksiden av grillboksen.
☐ Monter grillristenne over flammetemmere.
☐ Monter varmehyllen på brakettene i toppen av grillkroppen som vist på tegning.

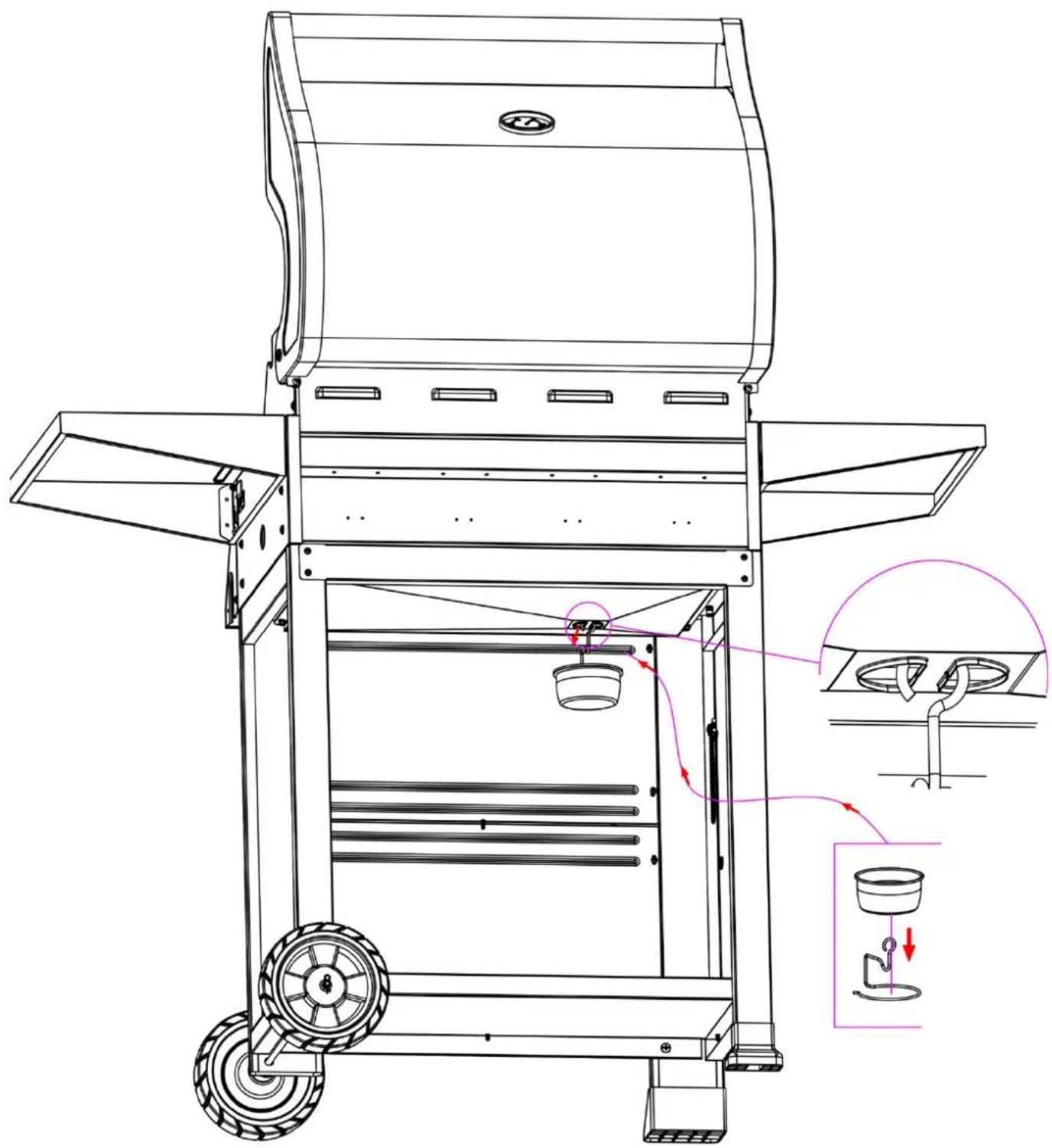

Fettkopp holder og fettkopp

☐ Fest fettkopp holder under grillkroppen, plaser fettkoppen i holderen.
☐ Skru opp tenner lokket fra kontrollpanelet. Plasser 1 stk AAA-batteri (følger med i pakningen) i batterihuset med positive enden (+) utover. Skru tennerlokket på igjen.

• Regulator og gasslange må være CE godkjent og tilfredsstille EN krav for området/landet det brukes i.
  • Gasslangen skal ikke overstige 150cm.
• Sjekk gasslangen jevnlig for sprekker, skader og morkenhet. Bruk ikke en skadet gasslange.
• Pass på at den bevegelige plastdelen på regulatoren er intakt og at den ikke blir skadet av varme deler på grillen.

- Bruk en gassbeholder som er godkjent og passer for medfølgende regulator. Beholder på 10kg eller større anbefales.

- Kontroller at gassbeholderen er plassert på et fast og flatt underlag, og lavere en tilkoblingen.

- For bruk i Norden anbefales Propan gass, men grillen kan også brukes med butan. Butan er ikke spesielt god egnet i lave temperaturer.

Følgende gasstyper kan brukes med denne grillen:

1.I3+ : Butan 28-30mbar

Propan 37mbar

1.I3B/P(30) : G30(Butan),G31(Propan) og blandinger av disse, LPG 28-30mbar

2.I3B/P(50) : G30(Butan),G31(Propan) og blandinger av disse, LPG 50mbar

3.I3B/P(37) : G30(Butan),G31(Propan) og blandinger av disse, LPG 37mbar

- Monter regulator og slange (selges separat) til grillen. Følg monteringsanvisning som medfølger regulatorsettet.

Viktig! Lekkasjetest.

Før grillen tas i bruk må en nøyaktig lekkasjetest foretas, tilsvarende test bør foretas hver gang gassbeholder, regulator eller slange skiftes og ellers jevnlig når grillen ikke har vært brukt på en stund.

• Lag en blanding med 2 deler oppvasksåpe og en del vann.
• Slukk alle levende flammer, varmekilder og sigaretter i nærheten av der lekkasjetesten skal utføres.
• Plassere alle brytere på grillen i "AV" posisjon
• Sett regulatoren i "AV" posisjon og koble denne til gassbeholderen
• Pensle blandingen på alle skjøter og koblinger på gassbeholderen, regulatoren, hele slangen og alle ventiler på grillen.
• Åpne gasstilførselen på regulatoren og sjekk nøye om det kommer bobler på noen av stedene hvor blandingen er påført.
  HVIS BOBLER SYNES, LUKK GASSTILF∅RSELEN OG REPARER PROBLEMET. GJ∅R SÅ EN NY LEKKASJETEST. GRILLEN MÅ IKKE TAS I BRUK F∅R MAN ER SIKKER PÅ AT DET IKKE FINNES LEKKASJER.
• Hvis man etter gjentatte forsøk fortsatt opplever gasslekkasje, ta kontakt med forhandler for utbedring av problemet.

NB! LEKKASJETEST MÅ ALDRI UTF∅RES VED BRUK AV FLAMMER.

Advarsel!

• Oppbevar aldri gassbeholderen under grillen ved bruk. For oppbevaring av gassbeholder under grillen utenom bruk, koble fra regulatoren.
• Flytt aldri grillen när den er i bruk eller tilkoblet gassbeholder.

Før grillen tas i bruk

Plassering

• Pass på at grillen er plassert minst 150cm i alle retninger fra husvegg, trær og planter og andre brennbare materialer/væsker under bruk.
• Grillen skal ikke plasseres under tak eller utbygg.
• Sørg for at grillen er plassert på et sted med god ventilasjon.

Siste sjekk

• Sjekk at alle brytere fungerer som de skal.
• Skru ut tennerknappen og sett inn ett AAA batteri. (Hvis tenneren ved senere bruk ikke skulle fungere, forsøk først med å skifte batteri)
• Sjekk at gasslangen er fri for sprekker og skader. (Dette bør gjøres hver gang grillen skal brukes)
• Sørg for at både gassbeholder og gasslange ikke kommer i kontakt med varme gjenstander.

TENNINGSINSTRUKSJONER

Tenning av grillen

• Pass på at alle brytere er i "AV" posisjon.
• Äpne gasstilførselen på regulatoren.
• Åpne lokket (Lokket skal alltid være åpent når grillen tennes)
• Trykk inn og vri bryter nr tre fra venstre til full styrke og hold tennerknappen inne (en knitrende lyd vil høres)
• Hold tennerknappen inne i 5 sekunder.
• Hvis ikke brenneren tenner, lukk gasstilførselen og vent 5 minutter. Gjenta så fra første steg.
• Tenne resterende brennere ved å åpne gass tilførselen.
• Hvis grillen ikke tenner etter gjentatte forsøk, følg instruksjonene for manuell tenning.

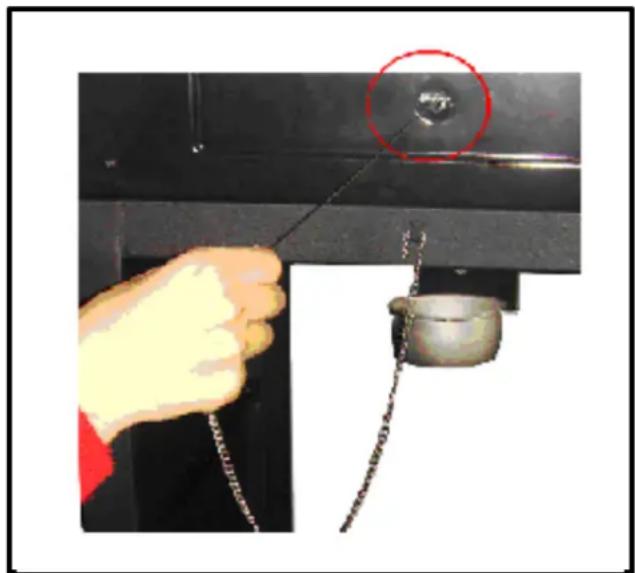

Manuell tenning av grillen.

Hvis grillen ikke tenner ved bruk av normal tenner, bruk følgende prosedyre for manuell tenning.

Bruk medfølgende fyrstikkholder og plassere en fyrstikk i denne.

• Åpne lokket.
• Plassere fystikkholderen med en tent fyrstikk i hullet som vises på tegningen over.
• Ikke stå bøyd over grillen.
• Vri bryteren for den aktuelle brenneren i full posisjon.
• Tenne resterende brennere ved å vri brenneren ved siden av den som er tent i full posisjon. Tenn en brenner av gangen.

Hvis grillen ikke tenner ved normal tenning eller ved manuell tenning, se tips i feilsøkningsmanualen eller ta kontakt med forhandler.

Flammene skal være blå og stabil. Ved stor gulaktig flamme, oppflamming eller "bråkete" flamme, sjekk feilsøkingsmanualen.

1. En ren grill gir bedre effekt, mindre røk og mindre oppflamming fra fettrester. Brenn av grillen etter bruk ved å åpne lokket og sette grillen på full styrke i ca 10 minutter. La grillen kjølne og børste bort aske fra flammetemmere og rister.
2. Pensle grillristene med en olje som tåler høy varme. Dette hindrer maten å brenne seg fast i ristene.
3. Forvarme grillen i ca 10 m inutter på full styrke før mat legges på grillen. Dette gir et bedre grillresultat og grillingen tar kortere tid.
4. Ikke grille frossen eller halvveis tint mat. Kulden vil forlenge grilltiden og gi et dårligere resultat.
5. Del grillen inn i varme og kalde soner. Når maten er halvveis ferdig flyttes den til en kald sone og grilles ferdig der. Dette gir et bedre resultat og gjennomsteker maten uten at den blir brent.
6. Vurdere tillagingstiden for hvert enkelt produkt som skal grilles og legg på i rekkefølge som gjør at maten blir ferdig på samme tid.
7. Pensle maten jevnlig under grilling med olje eller annen marinade. Dette gjør at maten holder seg saftigere.
8. Når lokket åpnes, slippes mye av varmen ut, begrense derfor dette.

ADVARSEL!

Sikker bruk av grillen.

1. Hold alltid oppsyn med grillen under bruk. Pass på at barn og andre som trenger tilsyn ikke er i nærheten av grillen under bruk.
2. Denne grillen er kun beregnet for utendørs bruk og skal ikke brukes under tak. Grillen må ikke brukes på steder som er under normalt bakkenivå. Gass kan da samle seg opp og medføre fare for eksplosjon.
3. Denne grillen er kun beregnet for bruk med gass, bruk IKKE lavasteiner, briketter, grillkull, opptennings midler etc i denne grillen.
4. Tenn aldri grillen med lokket lukket.
5. Utfør jevnlig lekkasje test og alltid ved bytte av gassbeholder eller etter lengre tids oppbevaring. Sjekk alltid gasslangen for skader og sprekker før hver gang grillen skal brukes
6. Koble grillen fra gassbeholderen nå den ikke er i bruk og før grillen skal flyttes.
7. Hvis grillen oppbevares i garasje eller kjeller under bakkenivå, skal ikke gassbeholderen oppbevares på samme sted, da denne må oppbevares over normalt bakkenivå.
8. Ventilasjonsåpningene i grillen må ikke under noen omstendigheter tettes eller blokkeres
9. Se til at venturi (ventilasjon) på brenner og sidebrenner ikke er tettet eller blokkert før bruk.

FETTBRANN!

Manglende vedlikehold kan medføre at rester av gammelt fett tar fyr og lager en fettbrann. Ved fettbrann, lukk gasstilførselen og koble fra regulatoren, la lokket være åpent og vent til brannen slukker av seg selv.

NB! Ikke bruk vann til å slukke med. Rengjør grillen jevnlig for å unngå fettbrann.

• Sjekk jevnlig at brennerne brenner riktig.
  o Fjern grillisten og flammetemmerne.
  o Tenn grillen på normal måte.
  ○ Vri bryterne fra lav til høy sjekk om det er forskjell i styrken og at flammen er klar og blå, ikke orange. Hvis brenneren oppfører seg unormalt, sjekk kapitlet feilsøkning.
• Hvis fett eller rester fra tidligere bruk dekker brennerne, børst dette bort med en grillbørste.

Rengjøring.

• Bruk kun rent vann og eventuelt milde rengjøringsmidler for generell rengjøring. Ikke bruk brennbare rengjøringsmidler.
• For rengjøring av grillrister, brenn av grillen ca 10 minutter etter bruk med åpent lokk og børst ristene med en grillbørste. Ved rengjøring med vann, bruk normal oppvasksåpe og ikke slipende rengjøringsmidler.Grillristene må ikke vaskes i oppvaskmaskinen, da dette vil skade emaljen. Tørk ristene godt etter rengjøring og sett disse inn med matolje.
• For å hindre "interesse" fra skadedyr og eventuell lukt rengjøre fettoppsamleren jevnlig.
• Oppbevare grillen tört eller under et grilltrekk när grillen ikke er i bruk.
• For å unngå rustskader på utvendige deler, poler gjerne med bilvoks årlig.
• Legg i kattesand eller lignende produkt i bunnen på fettbrettet som absorberer dryppfettet og forhindre fettbrann, det forenkler også senere rengjøring av fettbrettet.

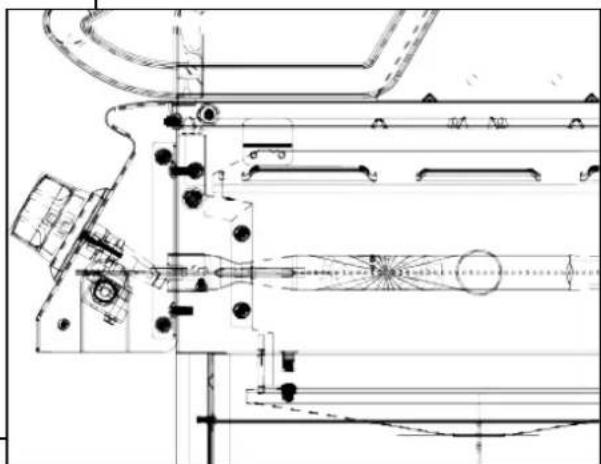

Innsekter og skadedyr:

Etter oppbevaring over en lengre periode kan man fra tid til annen oppleve at innsekter eller andre skadedyr kan ta "bolig" i grillen. Hvis man har problemer med opptenning eller opplever ujevne flammer kan dette skyldes at uønskede gjester blokkerer gasstilførselen. I slike tilfeller, demontere derfor brennerne og rengjør disse. Montere brennerne igjen når de er helt tørre.

Sjekk også at gasslangen ikke har skader etter mus eller rotter.

Problem	Mulig årsak	Løsning
Brenner vil ikke tenne ved bruk av tenneren.	Elektroden er tilgriset av fett eller matrester.	Rengjøre elektroden
	Ledningen til elektroden har løsnet eller er løs.	Feste ledningen
	Gasstilførselen er blokkert.	Sjekk for blokkeringer.
	Ledningen er ødelagt	Replassere med ny ledning.
	Batteri er oppbrukt	Replassere med nytt batteri
Brenner vil ikke tenne ved manuell tenning.	Tomt for gass Sjekk gassbeholderen
	Ujevn gasstilførsel Rengjør brennere og ventiler. Sjekk eventuelt slange for vannoppsamling
	Feil montering av regulator og slange til grillen.	Remontere
Gul/orange flamme og gasslukt	Feil i gasstrykk eller ventiler. Forsøk å bytte regulator, gassbeholder eller kontakt forhandler.
Lav varme	Kompositt gassbeholder oppbevart ute i minus grader.	Forsøk med en annen gassbeholder
	Gassbeholder nesten tom	Forsøk med en annen gassbeholder
	Feil på regulator	Forsøk med en annen regulator
	Blokkering av brenneren eller ventilen	Demontere og rengjøre brenneren. Stikk en knappenål inn i ventilen for å rengjøre denne. NB! Brenneren må være helt tørr før den brukes på nytt.
	Grillen er ikke forvarmet	For å oppnå godt resultat må grillen forvarmes i 10 minutter før grilling.
Oppflamming	Fett fra maten har tatt fyr	Lukk gasstilførselen og vent til det har slukket. Sørg for god rengjøring.
	Grilling med for høy temperatur.	Justere varmen
	Full fettoppsamler	Tøm fettoppsamleren
Grillen slukker	Høy vind	Plassere grillen på et mindre vindutsatt sted.
	Tom gassbeholder eller feil på denne.	Prøv med en annen gassbeholder.
Flammen slår tilbake fra brenneren	Brenner eller ventil er helt eller delvis blokkert.	Demontere og rengjøre brenneren. Stikk en knappenål inn i ventilen for å rengjøre denne. NB! Brenneren må være helt tørr før den brukes på nytt.
Fett brann	Mye fett på maten som grilles.	Lukk bryterne, lukk gasstilførselen på regulatoren, åpne lokket, la brannen brenne ut.

Reservedeler, forbrukerkontakt og reklamasjoner.

Dette produktet er dekket med reklamasjonsrett i henhold til forbruker lovgivningen. Produktet gjennomgår streng kvalitetskontroll og testing på fabrikk. Skulle det mot formodning mangle deler i pakken eller produktet være skadet, ta kontakt med forhandler eller nedenstående forbrukerkontakt for videre hjelp.

Feil som skyldes feilbruk, manglende vedlikehold eller modifikasjon av produktet, medfører bortfall av reklamasjonsretten.

∅delagte deler som ikke skyldes feil ved produktet, faktureres etter gjeldene prisliste + frakt og ekspedisjonsgebyr. Ved behov for deler eller ved reklamasjon, ta kontakt med forhandler eller forbrukerkontakt:

FORBRUKERKONTAKT

Ved reklamasjon på produktet skal kjøpsbevis og serienummer vedlegges.

Denne varen er produsert i Kina for Nordic Season Products AS
