BRUKSANVISNING HF1211H RIDER Honda

(Oversatt fra original instruksjonsbok)

Kjære kunde -

gratulerer med valget av HONDA Rider HF1211 S/HF1211 H.

Denne instruksjonsboken dekker alt du bør vite om sikker betjening og vedlikehold av investeringen din. Les derfor boken nøye og forsikre deg om at du har forstått instruksjonene.

All informasjon er basert på de ferskeste produktopplysninger. Vårt mål er imidlertid at du til enhver tid skal kunne nyte godt av de siste tekniske nyvinninger, materialer og erfaringer. Derfor forandres våre modeller hele tiden, med den følge at spesifikasjoner kan bli endret uten forvarsel.

Illustrasjonene i boken er basert på den modellen som beskriver det enkelte aktuelle punkt best mulig, og kan derfor variere noe fra din modell. Skulle du få problemer eller har noe du lurer på, er det bare å kontakte din Honda Fagforhandler eller oss i Berema A/S.

Denne instruksjonsboken er å betrakte som en del av maskinen, og bør følge med om du skulle selge den. Et siste råd før du starter -

les garantibestemmelsene med rettighter og forpliktelser. Garantibeviset er et eget dokument som fulgte med ved kjøpet av maskinen.

Ingen del av boken kan kopieres uten skriftlig tillatelse.

Antyder overhengende fare for alvorlige personskader dersom advarselen ikke tas på alvor.

FORSIKTIG:

Gir brukeren nyttig informasjon.

ADVARSEL

Honda Rider er konstruert for sikker og pålitelig bruk forutsatt at den betjenes i henhold til instruksene.

Les instruksjonsboken og sett deg inn i instruksene før du tar maskinen i bruk. Uvitenhet kan føre til skader på folk og utstyr.

SIDE

1. SIKKERHETSREGLER .... 5
2. SIKKERHETSMERKER 8
3. IDENTIFIKASJONSDATA OG SERVICE 9
4. MASKINENS HOVEDDELER.... 10
5. UTPAKKING OG MONTERING....11
6. BETJENING OG KONTROLLFUNKSJONER 15
7. F∅R DU STARTER 19
8. OPPSTART & KJ∅RING 21
9. GRESSKLIPPING 25
10. RENGJ∅RING OG OPPLAG 30
11. VEDLIKEHOLD 32
12. FEILS∅KING 42
13. TILLEGGSUTSTYR 44
14. TEKNISKE SPESIFIKASJONER.... 45
15. MESTERKLASSEN 46
16. EGNE NOTATER ....54

A) Generelt

1) Les instruksjonene nøye. Gjør deg kjent med betjeningsfunksjonene og riktig bruk av utstyret. Lær hvordan motoren stoppes hurtig.
2) Bruk Rideren bare til formålet den er ment for: Klippe og samle opp gress. Enhver bruk som ikke er omtalt i instruksjonsboken kan være farlig og påføre maskinen skade. Samtidig som garantien vil falle bort og produsenten fraskrive seg ethvert ansvar.
3) La aldri barn eller personer som er ukjent med sikkerhetsreglene få bruke Rideren. Lokale bestemmelser kan også sette aldersgrense for bruk.
4) Bruk aldri Rideren:

- Når mennesker, og spesielt barn eller husdyr, er i nærheten.

- Om føreren har inntatt medisiner eller stoffer som kan påvirke konsentrasjons- og reaksjonsevne.

5) Husk - det er føreren som er ansvarlig for ulykker og skade på andre personer eller eiendom.
6) Ta aldri med passasjerer.
7) Føreren av en plentraktor må følge kjøreinstruksjonene nøye, spesielt:

• Kravet til hensyn og konsentrasjon under kjøring.
• Være klar over at kontrollen ikke gjenvinnes ved å bruke bremsene om Rideren får ukontrollert skrens i en skråning.

Hovedårsaken til tap av kontroll er:

• Utilstrekkelig hjulgrep.
• Feil bruk av bremser.
• Feil bruksområde for maskinen.
• Mangel på kunnskap om bakkeforholdene, spesielt i skråninger.

8) Rideren din er utstyrt med en rekke elektroniske sikkerhetsbrytere. Disse må aldri fjernes, forandres eller klusses med. Neglisjering av dette puntet betraktes som brudd på garantibestemmelsene og fritar produsenten for ethvert ansvar for eventuelle ulykker som måtte bli følgende.

B) Forbetredelser

1) Bruk alltid solid fottøy og lange bukser når du klipper. Kjør aldri barbent eller i sandaler.
2) Undersøk nøye arealet som skal klippes før du begynner. Fjern alle gjenstander som maskinen kan kaste (stener, kvister, ståltråd, ben etc).
3) Motorens drivstoff er meget brannfarlig:

• Oppbevar drivstoff kun på godkjente kanner.

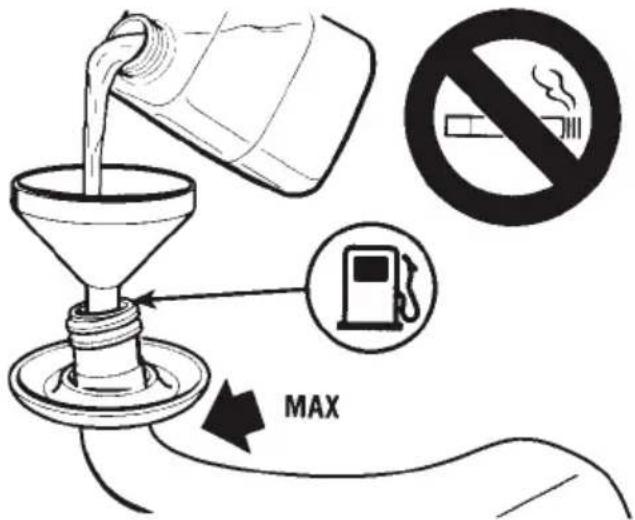

• Etterfyll alltid utendørs og bruk trakt. Ikke røk mens du tanker eller håndterer drivstoff.

• Tank alltid opp før du starter maskinen. Fjern aldri bensinlokket eller fyll drivstoff mens motoren går eller er varm.

• Skulle du søle drivstoff, må du ikke forsøke å starte motoren. Fjern maskinen fra det tilsølte området og ikke bruk kilder med elektrisk tenning før bensinen er fordampet og gassene har løst seg opp.

• Sett alltid lokket forsvarlig på plass både på bensintank og reservekanne.

5) Inspiser alltid maskinen før bruk. Sjekk spesielt at kniver, knivskruer og klippedeler ikke er slitt, beskadiget eller løse. Skift slitte og ødelagte kniver og skruer i sett for å opprettholde riktig balanse.

6) Før du begynner å klippe må sikkerhetsutstyret monteres på utkasteråpningen (gressoppsamler eller stenfangeer).

C) Betjening

1) Bruk ikke maskinen i innelukkede områder hvor farlige avgasser kan samle seg.
2) Klipp bare gress i dagslys eller godt kunstig lys.
3) Unngå om mulig å bruke utstyret i vått gress.
4) Koble ut kniven før du starter motoren, sett giret ( ▶mekanisk modell) og hydrostathendelen ( ▶hydrostatisk modell) i fri og sett parkeringsbremsen på.
5) Kjør ikke i skråninger brattere enn 10° (17 %).
6) Husk - det finnes ikke noe som heter trygge skråninger.

Bakkekjøring krever spesielle forholdsregler for å hindre at traktoren velter:

• Monter motvekt på fronten (leveres som ekstrautstyr).
• Ikke bråstopp eller foreta oppstartinger när du kjører opp eller nedover bakke.
• Engasjer clutchen sakte og ha alltid maskinen i gir ( ▶mekanisk modell) eller bruk hydrostathendelen kontrollert både fremover og i revers ▶ hydrostatisk drift), spesielt når du kjører i nedoverbakke.
• Hold lav hastighet, spesielt om du må foreta krappe svinger.
• Se opp for hull, humper og andre hindringer og kjør aldri på langs av skråninger.

7) Stopp knivrotasjonen før du krysser områder uten gress. Når du kjører Rideren ut av plenen, kobles kniven ut og klippeaggregatet settes i høyeste posisjon.
8) Klipp aldri uten at sikkerhetsutstyr som f.eks. stenfanger eller gressoppsamler er på plass og i driftsmessig god stand.
9) Gjør ikke forandringer på motorens trimming eller forgasser.

- Koble ut kniven, sett parkeringsbemsen på og giret i fri (▶ mekanisk modell) eller forsikre deg om at hydrostathendelen står i fri (▶ hydrostisk drift).

11) Stopp kniv, motor og ta ut tenningsnøkkel:

• Før du starter noe som helst arbeid under klippeaggregatet.
• Før all rengjøring, sjekking og arbeider på maskinen.
• Etter påkjørsel av fremmedlegemer. Sjekk eventuelle skader på Rideren og foreta nødvendige utbedringer før du starter motoren og fortsetter klippingen.

- Begynner Rideren plutselig å vibrere unormalt, må du straks undersøke den og utbedre årsaken.

12) Koble ut driften av kniven under transport og når Rideren ikke er i bruk. Vent til kniven er helt stanset før du tømmer gressoppsamleren.
13) Stopp motor og kniv:

- Hver gang du skal fylle drivstoff.

- Hver gang gressoppsamleren skal fjernes eller settes på plass.

14) Slå av gassen før du stopper motoren og steng tilførsel av drivstoff når du er ferdig med å klippe. Følg punktene i instruksjonsboken.
15) Plasser ikke hender eller føtter under roterende deler. Hold deg alltid klar av utkasteråpningen.

D) Vedlikehold og lagring

1) Alle muttere, bolter og skruer skal være godt festet slik at utstyret alltid er i god driftsmessig stand. Regelmessig vedlikehold er viktig for brukerens sikkerhet og traktorens bruksegenskaper.
2) Sett aldri utstyret i opplag inne i bygninger med drivstoff på tanken: Bensindamp kan nå åpen flamme, gnister eller kilder med høy temperatur.
3) La motoren bli avkjølt før opplag i lukket rom.
4) Reduser brannfaren - hold deler som motor, eksospotte og batteriholder samt rom for oppbevaring av drivstoff rent for gress, blader og overflödig smørefett. Tøm alltid gressoppsamleren og oppbevar ikke kompostavfall innendørs.
5) Sjekk regelmessig at stenfanger og gressoppsamler ikke er slitt eller skadet.
6) Bruk ikke utstyr med slitte eller defekte deler. Deler skal skiftes ut, ikke repareres. Bruk bare originale HONDA-deler når du skifter. Uoriginale deler kan føre til farerisiko for bruker og produkt, samtidig som produktgarantien vil falle bort. Kniver skal alltid ha referansenummer og dette symbolet:
7) Skal drivstofftanken tømmes, gjøres dette utendørs mens motoren er kald.

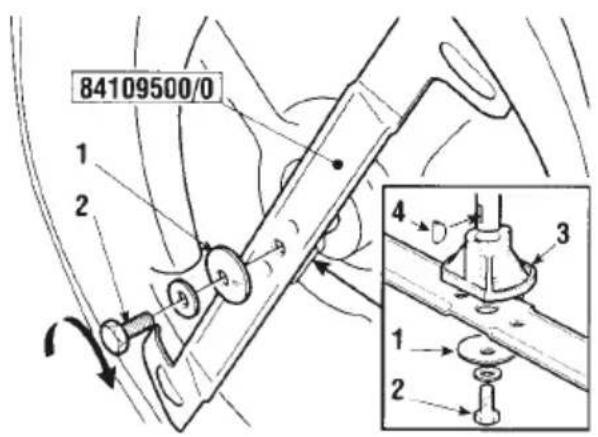

8) Bruk tykke hansker när du skal fjerne eller montere kniver.

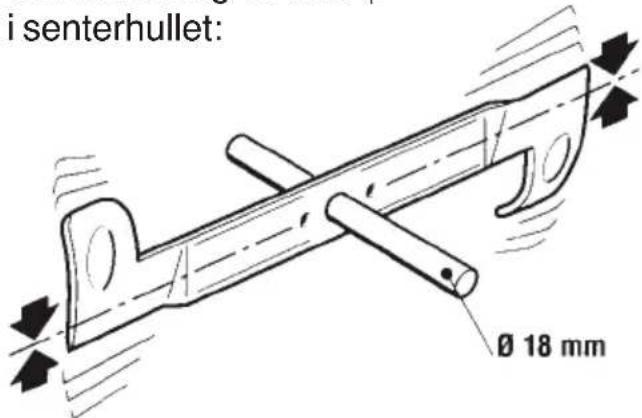

9) Kontroller alltid knivens balanse etter sliping.
10) Senk alltid klipperdekselet när maskinen skal parkeres, lagres eller etterlates uten tilsyn.
11) Tenningsnøkkelen må aldri etterlates i maskinen eller slik at barn eller personer som ikke er kjent med utstyret kan få tak i den.

E) Transport

1. Skal du transportere maskinen på henger eller bil, må klipperdekselet senkes helt ned og parkeringsbremsen settes på. Sørg også for å binde den forsvarlig fast med solide rep, stropper eller tilsvarende.

2. SIKKERHETSMERKER

Rideren må brukes med aktsomhet, derfor har den merker med symboler som minner deg om hvilke regler som skal følges. Symbolenes betydning er forklart under.

Vi anbefaler også på det sterkeste at du leser sikkerhetsinstruksjonene som dekker området - disse finner du i egne kapitler her i instruksjonsboken.

Les instruksjonsboken før du bruker Rideren.

Advarsel: Slå av tenningen og les instruksjonsboken før du foretar noen form for reparasjon eller vedlikehold.

Fare for gjenstander som kastes ut:

Bruk ikke utstyret uten stenfanger eller gress- oppsamler på plass.

Fare for gjenstander som kastes ut:

Hold andre personer på trygg avstand.

Kjør ikke i skråninger brattere enn 10 ^0 .

Fare for ulykke:

Unngå skader - kom ikke bort i drivremmene:

Kjør ikke maskinen uten dekselet på plass. Hold trygg avstand til remmer.

Kniver i bevegelse. Plasser ikke hender eller føtter i nærheten av eller under knivdekselet.

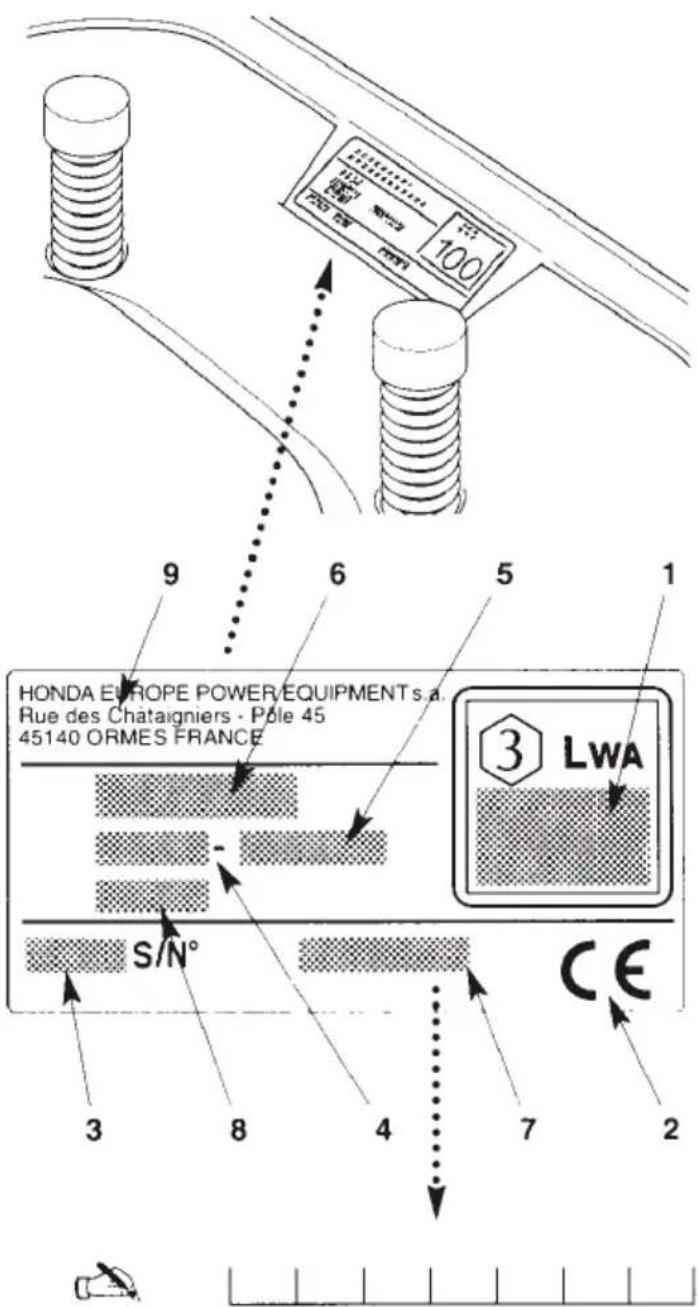

Identifisering

Skiltet er plassert nær batteriholderen og inneholder viktige data samt Riderens serienummer (7).

Serienummeret trenger du ved bestilling av teknisk assistanse eller reservedeler.

1. Støynivå ifølge direktiv 84/538/CEE
2. Konformitetsmerke ifølge modifisert direktiv 98/37/CEE.
3. Produksjonsår
4. Nominell kraft
5. Motorens arbeidshastighet i o/min.
6. Type maskin
7. Serienummer
8. Vekt i kilo
9. Produsentens navn og adresse

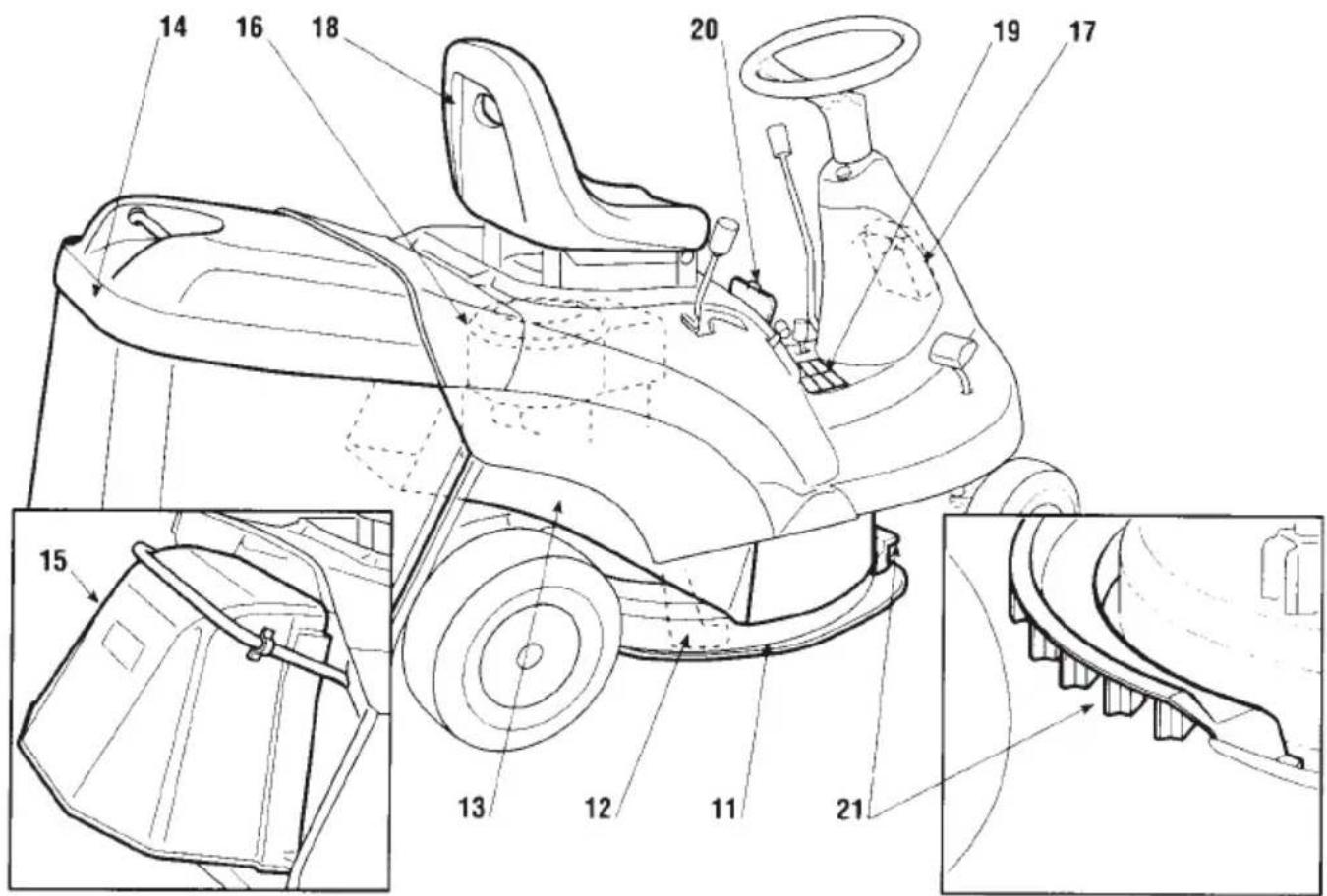

11.KLIPPERDEKSEL - bygger inn og beskytter mot den roterende kniven.
12. KNIVEN - klipper gresset. Vingene på enden er med og frakter gresset mot oppsamlerkanalen.
13. OPPSAMLERKANALEN - forbinder klipperdekselet med gressoppsamleren.
14. GRESSOPPSAMLEREN - samler opp gresset og er dessuten en sikkerhetsinnretning som fanger opp gjenstander som knivene trekker opp og hindrer dem i å bli kastet ut.

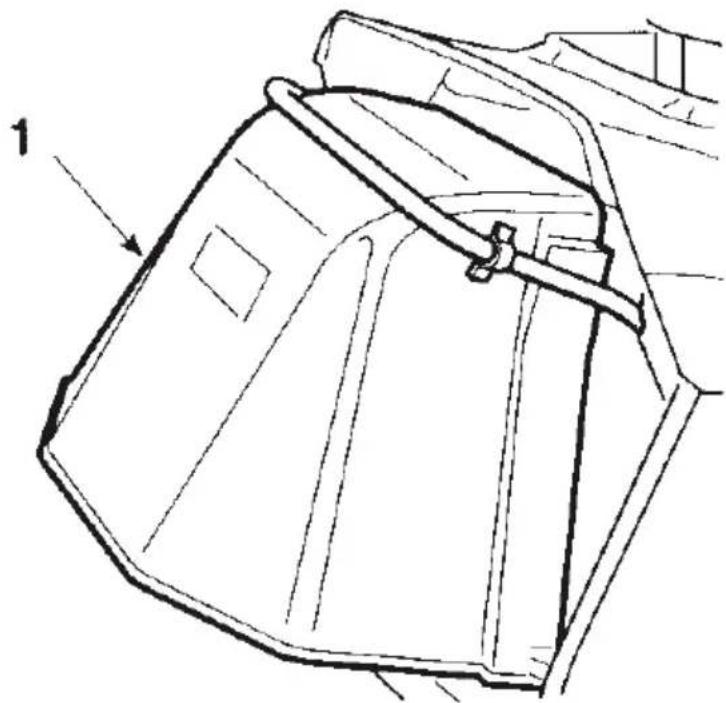

15. STENFANGEREN - denne kan erstatte gressoppsamleren og hindrer gjenstander i å bli slynget ut av maskinen.
16. MOTOREN - beveger knivene og fremdriftshjulene.

1. BATTERIET - produserer strømmen til startmotoren; fullstendig beskrivelse finner du i egen bok.
   18.F∅RERSETE - med plass for brukeren. Setet har en spesiell sensor som registrer at føreren er på plass. Sensoren er en sikkerhetsinnretning som stanser motoren om føreren ikke sitter i setet.
   19.SIKKERHETSMERKER OG IDENTIFIKASJONSSKILT - minner føreren om de viktigste sikkerhetsreglene, se kapittel 1.
   20.SERVICELUKE - letter adgangen til tennplugg, 15A sikringen som beskytter ladekretsen samt läse-mutteren til motordekselet.
   21.GRILLEN - slipper luft inn til klipperdekselet og hindrer gjenstander mot å bli kastet ut i fronten.

Av hensyn til transport og lagring er enkelte deler ikke montert på fabrikken, men utføres av HONDA-forhandleren.

ADVARSEL

På grunn av transporten leveres maskinen uten motorolje og bensin, som må fylles på før start - se egen instruks.

Utpakking

Vær nøye med å ta vare på alle deler når Rideren pakkes ut. Vær også forsiktig så du ikke skader klipperdekselet når du tar Rideren av transportpallen.

Standardinnhold i forsendelsen:

√ Maskin
√ Ratt
√ Sete
√ Enkeltdeler til gressoppsamleren og støttebraketter til rammen
√ Konvolutt med instruksjonsbok, dokumenter, muttere og skruer, 2 stk tenningsnøkler, låsebolt for rattet og en 6,3 A reservesikring.

Montering av rattet

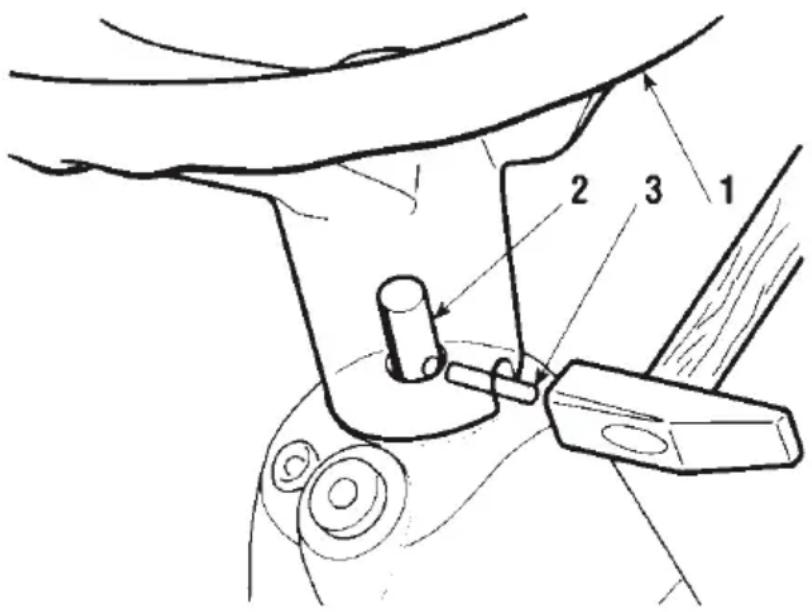

Plasser Rideren på et plant underlag og rettstill forhjulene. Monter rattet (1) på den oppstående stammen (2) slik at eikene peker mot setet.

Sentrer hullet i rattet med hullet i rattstammen og sett inn bolten fra skruepakken (3).

Slå bolten inn med hammer og sørg for at den kommer ut på motsatt side.

MERK:

For å unngå å skade rattet, er det tryggest å bruke dor eller skrutrekker med riktig størrelse när siste stykket av bolten skal slås inn.

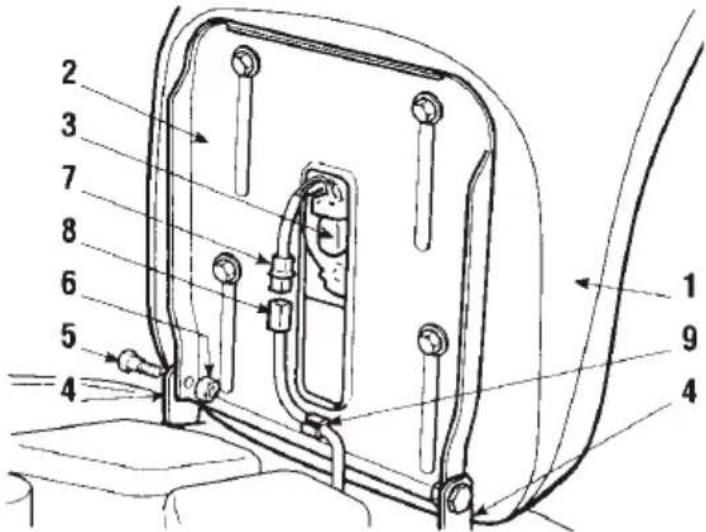

Monteres til sidefestene (4) med skruene (5) og mutterene (6).

ADVARSEL

Mikrobryterens kontakt (7) må kobles til (8) for at sikkerhetssystemet skal virke. Ledningen festes med holderen (9).

Tilkobling av batteri

Batteriet (1) er festet i holderen under setet med to fjærer (2).

Bruk skruene fra pakningen og følg illustrasjonen.

Lad opp batteriet ifølge produsentens instruksjon.

FORSIKTIG:

Ikke start motoren før batteriet er ladet opp. Det kan føre til sikkerhetskomponenten i det elektroniske kortet kobles inn.

ADVARSEL

Batterisyren er etsende. Bruk arbeidshansker og følg produsentens sikkerhetsforskrifter när det gjelder behandling og avhending.

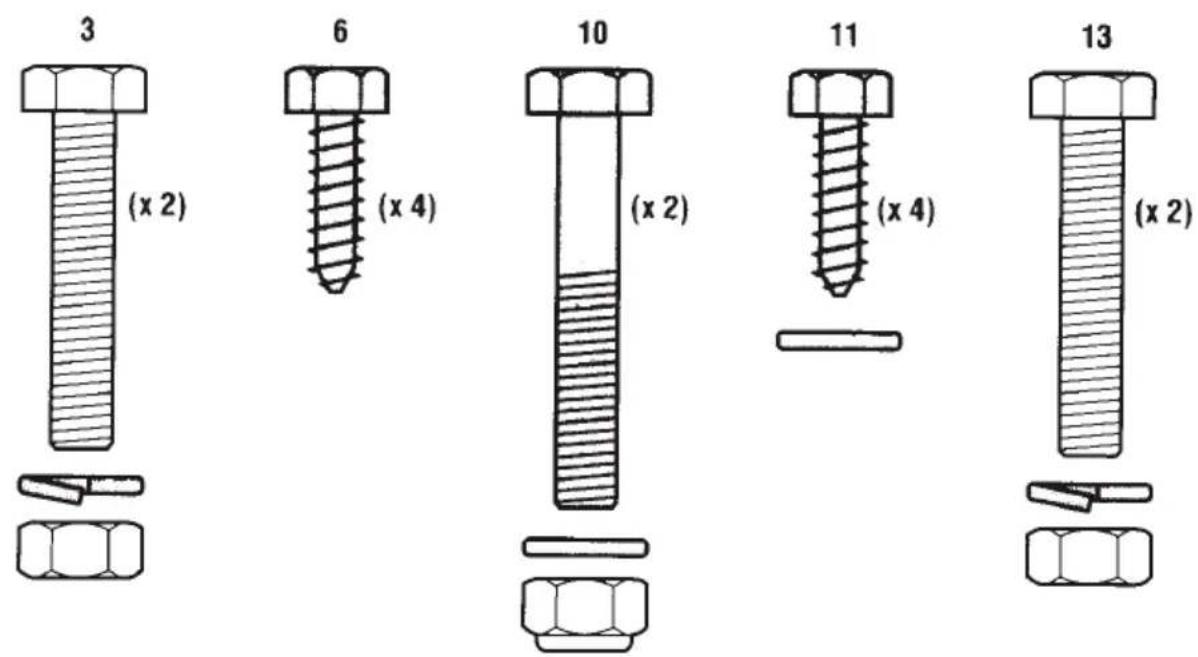

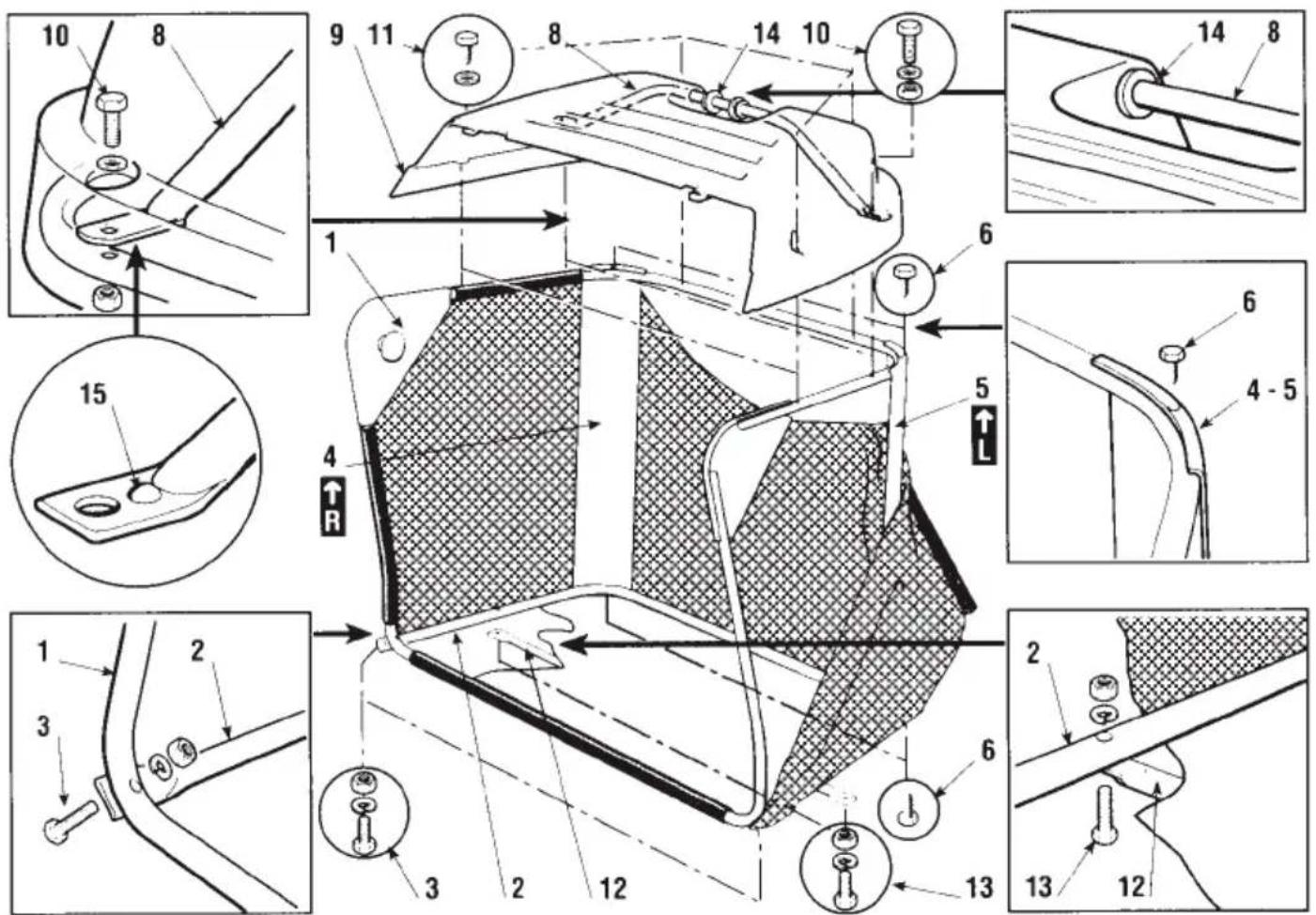

Montering av gressoppsamleren

Start med å sette sammen rammen: Overdelen (1) med åpning føyes sammen med underdelen (2) - bruk skruene og mutterene (3) som fulgte med - og følg denne fremgangsmåten:

Plasser vinkelstøttene (4) og (5) og ta hensyn til orientering høyre (R ↑) og venstre (L↑) som indikert på figuren. Fest dem til rammen med de 4 selvgjengende skruene (6).

Før rammen inn i lerretsposen. Pass på at den sitter riktig langs ytterkantene i bunnen.

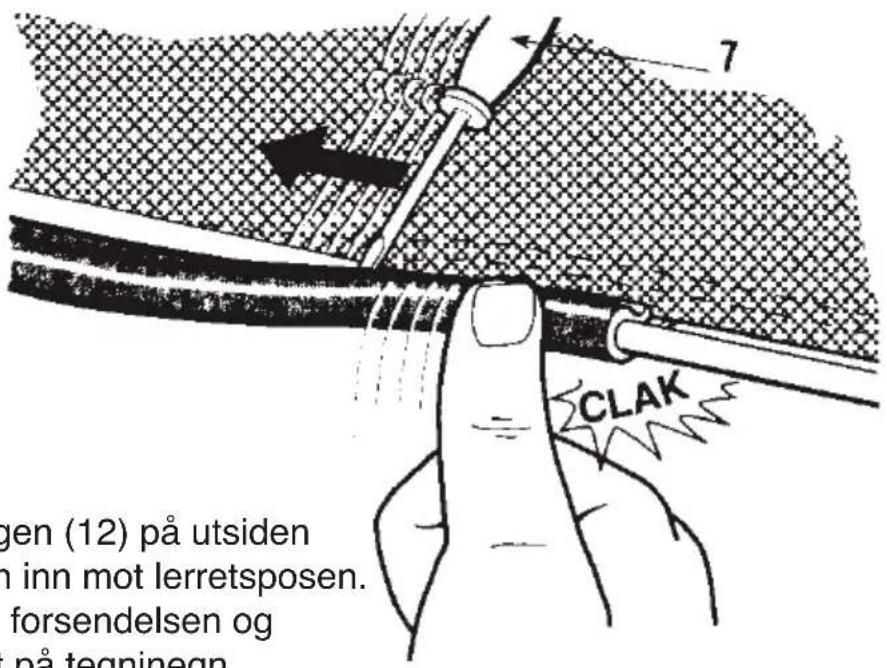

Press plastprofilene over rammerørene ved hjelp av en skrutrekker (7).

Monter håndtaket (8) med maljene (14) i hullene på lerretsposen (9). Denne festes til rammen med skruene (10). Følg rekkefølgen som angitt på tegningen, og fullfør monteringen med å skru inn de fire selvgjengende skruene (11) foran og bak. Plasser maljene (14) i sine respektive hull i lerretsposen.

Helt til slutt festes avstiverstangen (12) på utsiden av rammen med den flate siden inn mot lerretsposen. Bruk muttere og skruer (13) fra forsendelsen og følg fremgangsmåte som angitt på tegninegn.

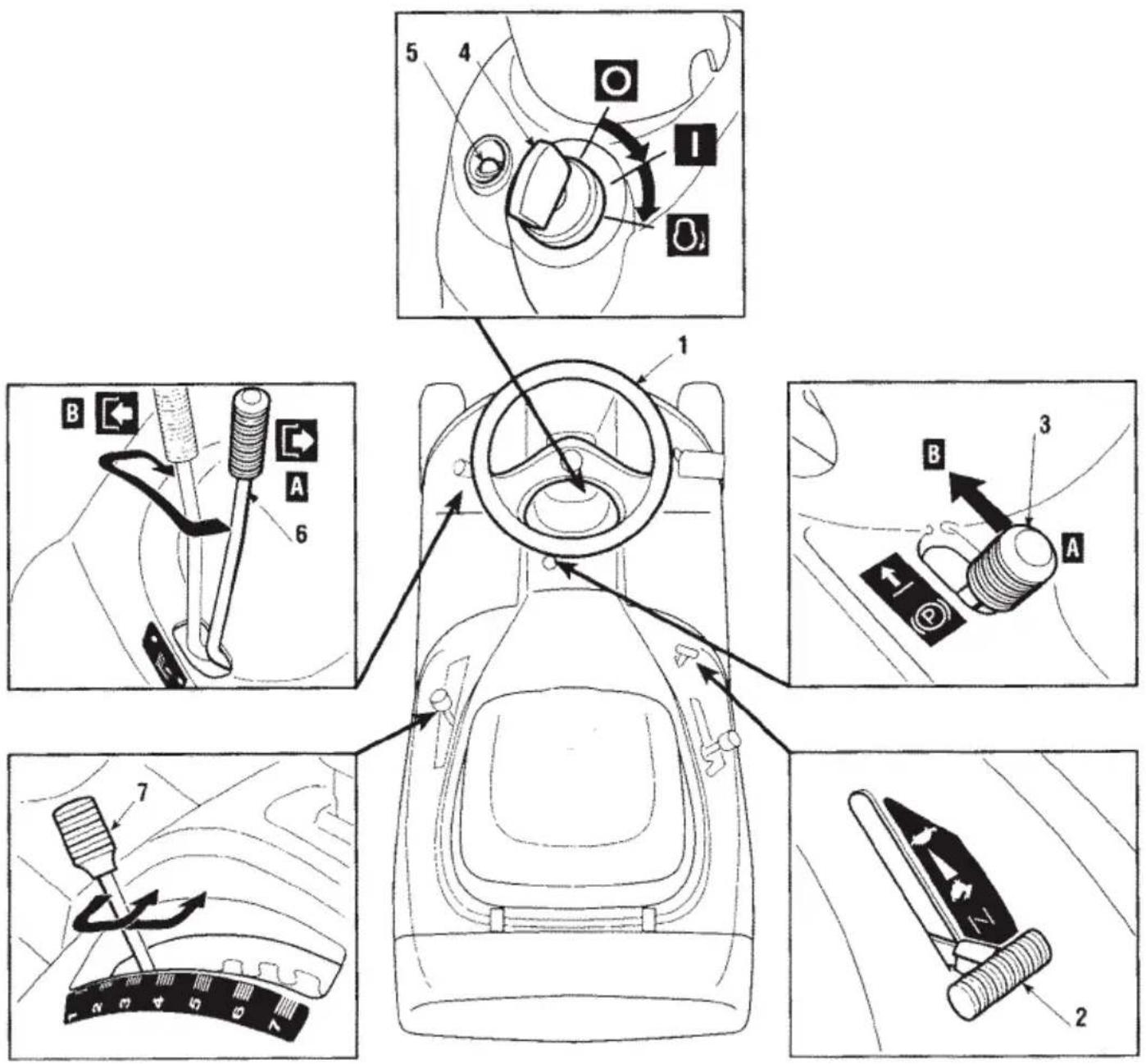

1. Ratt

Svinger forhjulene.

2. Gasshendel

Regulerer motorens omdreiningshastighet. Stillingene er angitt på et skilt som viser disse symbbolene:

"CHOKE"-stilling Når du skal starte kald motor

"SAKTE"-stilling For laveste motorhastighet

"HURTIG"-stilling For maks motorhastighet

Når du skal flytte Rideren, settes gasshendelen mellom SAKTE og HURTIG. Når du klipper, skal gasshendelen stå på HURTIG-posisjon.

3. Spak parkeringsbrems

- brukes til å hindre Rideren i å bevege seg när den står parkert, og må alltid settes på när du skal forlate den.

Parkeringsbremsen settes i funksjon ved å trykke pedalen (11) helt inn og sette spaken (3) i posisjon "A". Når du tar foten fra pedalen, blokkeres den av spaken.

Parkeringsbremsen frigjøres ved å trykke pedalen inn igjen. Spaken flytter seg da tilbake til posisjon "B".

4. Tenningsbryter

Tenningsnøkkelen har tre stillinger:

"AV" som betyr at all strømtilførsel er slått av.

"PÅ" betyr at alle deler er aktiverte.

O: "START" kobler inn startmotoren. Returnerer automatisk til "PÅ" när du slipper nøkkelen.

5. Signal og varsellys

- dette lyset tennes når nøkkelen (4) står i "PÅ"-stilling, og vil lyse så lenge motoren går.

Begynner lyset å blinke, betyr det at motoren hindres i å starte - se kapittel 9/side 28.

Lydsignalet er et varsel om at gressoppsamleren er full - se kapittel 9/side 28.

6. Innkobling av kniv og knivbrems

Dersom kniven kobles inn i en farlig situasjon, stanser motoren - se kapittel 9/side 28.

Når kniven kobles ut ("A"), aktiveres samtidig en dobbeltvirkende brems som stopper knivrotasjonen i løpet av få sekunder.

7. Spak for justering av klippehøyde

Spaken har syv stillinger, markert som "1" til "7" på skiltet, som lar deg variere klippehøyden mellom 3 og 8 cm.

For å skifte fra en høyde til en annen, fører du hendelen sideveis og inn i ett av de syv hakkene.

Mekaniske modeller

11. Clutch-/bremsepedal

Denne pedalen har en dobbelfunksjon: under første del av vandringen funksjonerer den som clutch og kobler driften av hjulene ut/inn. Under andre del av vandringen virker den som brems på bakhjulene.

Det er viktig at du ikke bruker for lang tid på clutchbevegelsen, det kan føre til overoppheting og skade på overføringsremmen.

FORSIKTIG:

Hold foten borte fra pedalen mens du kjører Rideren.

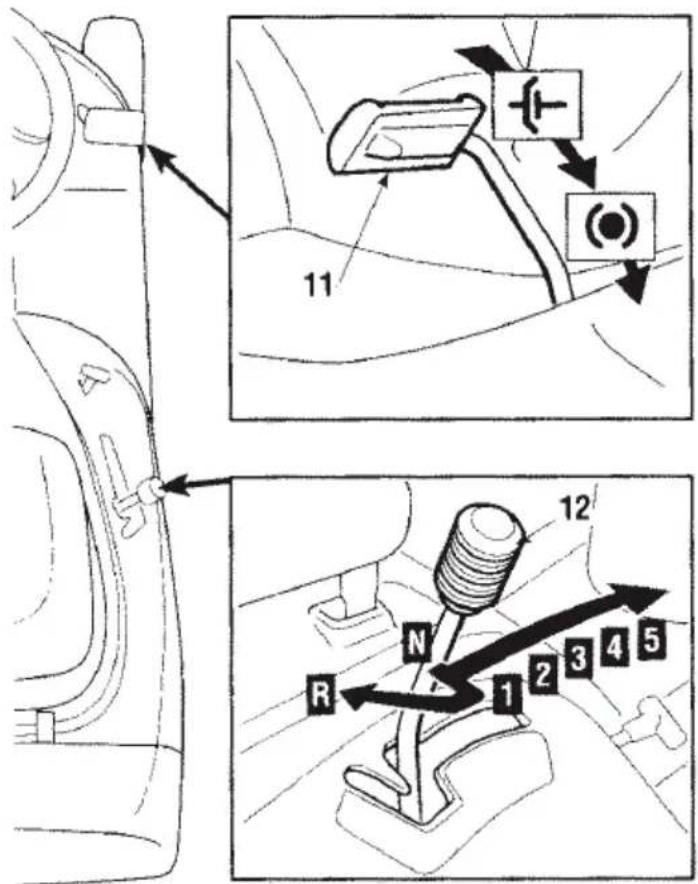

12. Girvelger

Denne spaken har syv stillinger: 5 for fremdriftshastigheter samt fristilling "N" og revers "R".

For å skifte fra en hastighet til en annen, presser du pedalen (11) halvveis inn og fører girspaken til ønsket stilling - se angivelsene på skiltet.

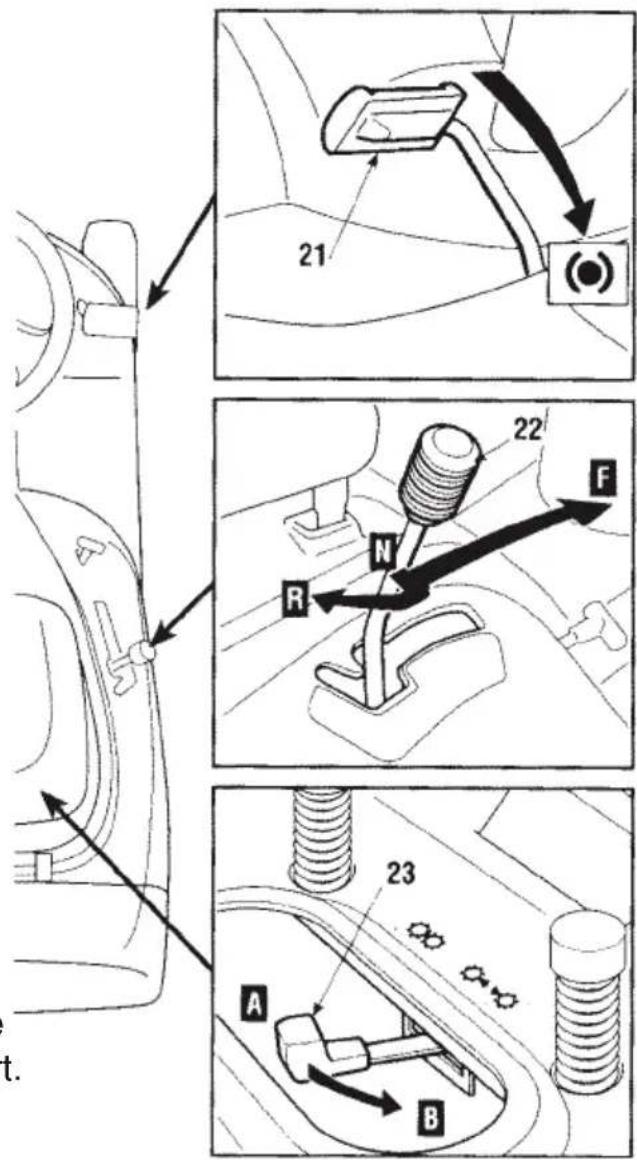

For modeller med hydrostat brukes denne pedalen kun til å bremse og virker på bakhjulene.

22. Hydrostathendel

Hendelen engasjerer drift til hjulene og forandrer hastigheten i fremdrift og revers.

Maskinens fremdriftshastighet økes gradvis ved å føre hendelen mot "F".

Reversen engasjeres ved å føre hendelen til "R".

Når bremsepedalen (21) presses ned, returnerer hydrostathendelen automatisk til "N" (fri-stilling). Hydrostathendelen kan også settes i fri uten å bruke bremsen.

MERK:

Når parkeringsbremsen (3) er på, låses gasshendelen i "N" (fri-stilling) og kan ikke beveges før parkeringsbremsen er løsgjort.

23. Hendel for å fristille hydrostatsisk drift

Denne hendelen har to stillinger som angitt på skiltet:

Stilling “A” = Drift engasjert: for alle bruksområder; såvel forflytting som gressklipping.

Stilling "B" = Driften er fristilt: denne stillingen letter betraktelig manuell forflytting av maskinen - OBS: när motoren ikke går!

ADVARSEL

HUSK - F∅REREN ER ALLTID ANSVARLIG FOR ∅DE-LEGGELSER OG SKADER SOM PÅF∅RES ANDRE:

Før du tar din nye Rider i bruk, er det viktig at du setter deg grundig inn i sikkerhetsreglene som du finner på side 5-7. Legg spesidell vekt på kjøre-regler og klippeprosedyrer som gjelder for skråninger. Det er førerens ansvar å vurdere graden av risiko forbundet med arbeider under de forskjellige forhold, og sørge for at arbeidet foregår med betryggende sikkerhetsmarginer. Denne maskinen må aldri kjøres i skråninger som er brattere enn 10 ^0 (17%). Legg inn ekstra marginer om grunnforholdene er sleipe eller ustabile.

MERK:

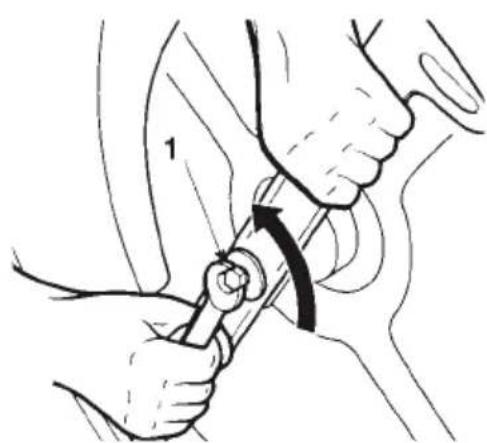

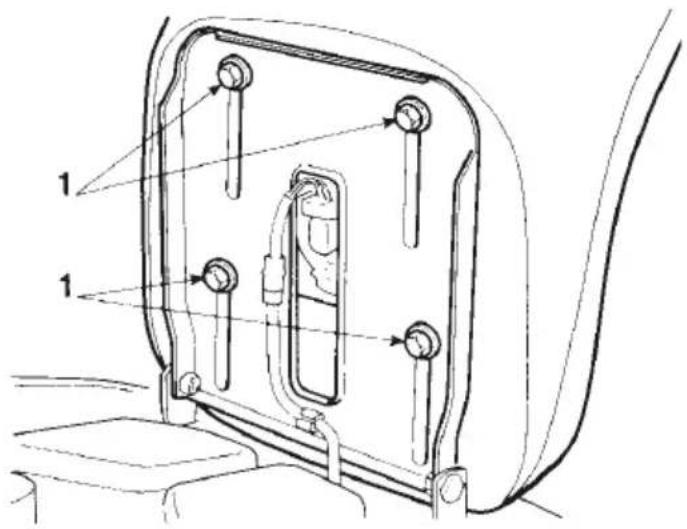

Setet er festet med fire skruer (1) som må løsnes for at du skal kunne justere stillingen, som utføres ved å skyve setet frem og tilbake i spaltene i braketten under setet. Se tegningen.

Når du har funnet en komfortabel kjørestilling, skrus festeskruene til igjen.

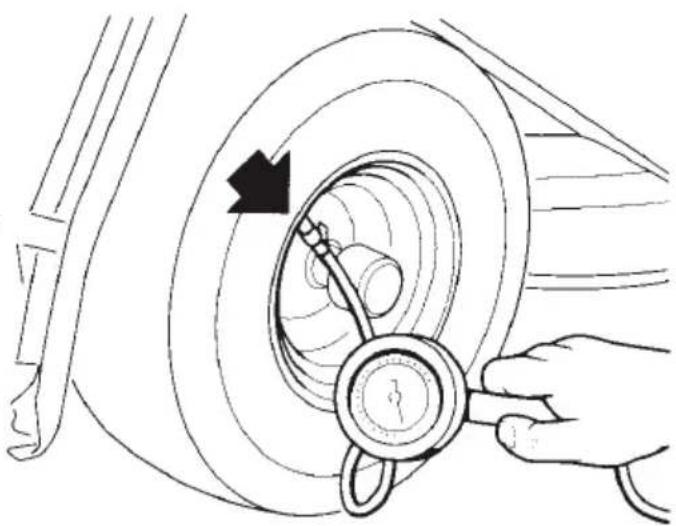

Korrekt trykk i dekkene er forutsetningen både for at klipperdekselet skal stå plant og for at du skal få et perfekt klipperesultat.

Ta av nippelhettene for å komme til niplene og bruk trykkluftslange med manometer.

Korrekt trykk:

FORHJUL......1,5 bar

BAKHJUL......1,0 bar

3. Fylling/etterfylling av motorolje

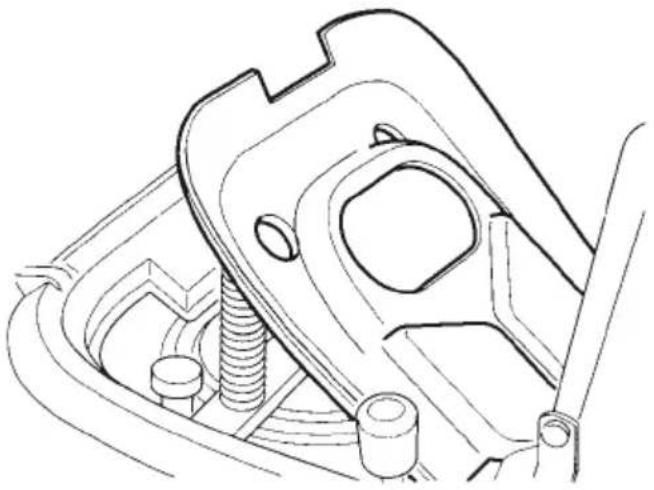

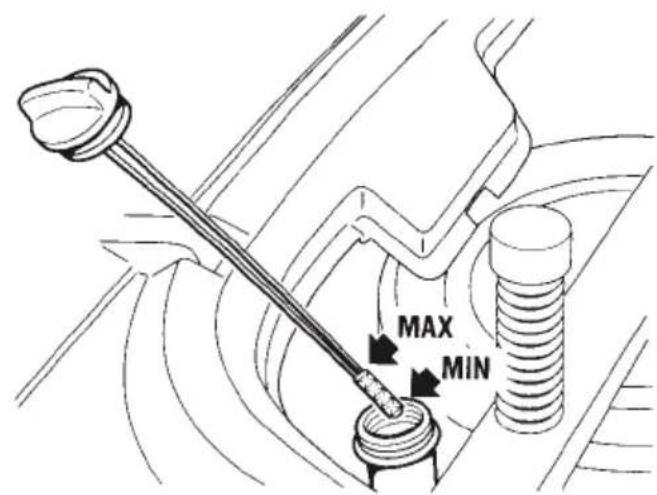

For å komme til peilestaven løfter du opp setet og åpner luken under.

Sjekk oljenivå før du starter motoren. Riktig oljenivå ligger mellom merkene for MIN. og MAX på peilestaven.

Motorolje SAE 10W30 anbefales til normal bruk under alle temperaturforhold.

Volum motorolje: 1,1 liter

4. Fylling/etterfylling av drivstoff

Bruk trakt når du fyller drivstoff. Fyll ikke tanken helt opp, men la det være minst 2 - 3 cm opp til toppen. Drivstofftanken rommer ca. 4 liter.

For å redusere avleiringene i forbrenningskammer og forgasser, anbefaler vi at du bruker 97/98 oktan blyfri bilbensin eller ren miljøbensin, som du får på de fleste bensinstasjoner.

ADVARSEL

Fylling av drivstoff bør foregå utendørs eller i godt ventilerte rom og med motoren slått av.

Husk - bensin er brannfarlig: Bruk aldri fyrstikker, unngå åpen ild og røyk ikke når du skal kontrollere tanken eller fylle bensin.

1. Montering av beskyttelse foran utkasteråpningen (gressoppsamler eller stenfanger).

ADVARSEL

Kjør aldri maskinen uten beskyttelse foran utkasteråpningen

Løft opp det avtagbare dekselet (1) og hekt gressoppsamleren på plass: sporet i støttene (3) hektes på de to festene (2).

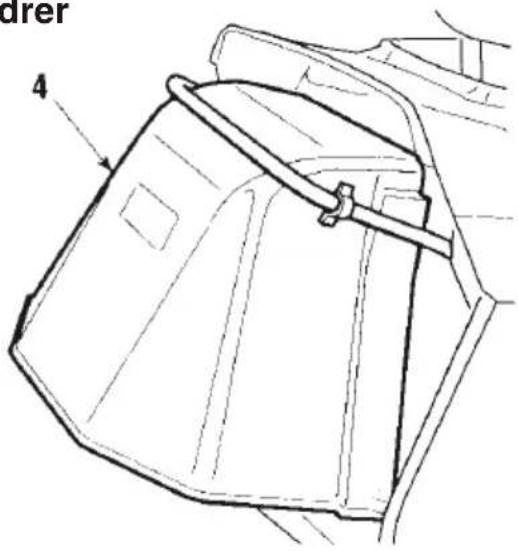

∅nsker du å jobbe uten gressopp- samler, får du kjøpt en stenfanger (4) som ekstrautstyr.

start dersom kniven er koblet inn og ikke stenfanger eller gressoppsamler er på plass.

Det er livsfarlig å klusse med eller forsøke å begrense effektiviteten på mikrobryteren.

6. Sjekk av sikkerhetssystemet

Sjekk at alle sikkerhetsinnretningene virker som de skal før du tar maskinen i bruk. Dette gjør du ved å simulere de forskjellige brukssituasjoner som er listet i tabellen på side 28 og kontrollere at du har riktig resultat på alle punkter.

Undersøk om kniven er skarp og sitter forskriftsmessig festet. En sløv kniv vil rykke opp gresset og føre til at plenen blir gul.

ADVARSEL

Maskinen må alltid startes ute hvor det er god ventilasjon. HUSK: Eksos er en svært giftig gass.

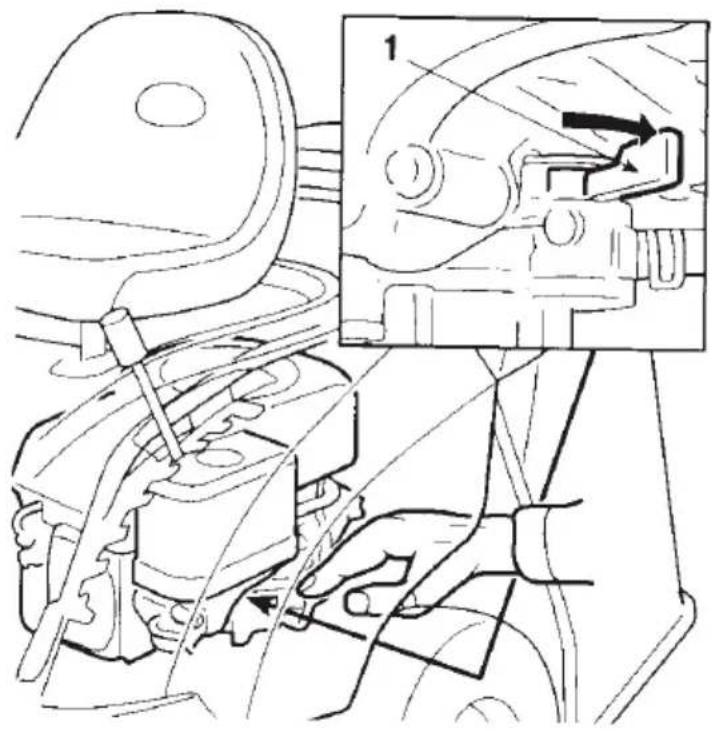

— Åpne bensinkranen (1) som du när gjennom åpningen ved høyre bakhjul.
— Står du parkert i en skråning, må parkeringsbremsen settes på.
— Girspaken (▶ mekanisk modell) eller hydrostathendelen (▶ hydrostat) settes i fri ("N").

Deretter:

— Sett gasshendelen på CHOKE om motoren er kald. Er motoren allerede varm, settes hendelen i posisjon mellom SAKTE og HURTIG.

— Sett inn tenningsnøkkelen og vri den til "PÅ" for å få elektrisk kontakt, deretter til "START". Slipp nøkkelen straks motoren starter.

Straks motoren går jevnt, settes gasshendelen i "SAKTE" stilling.

Er motoren vrang å starte, må du ikke fortsette å file på startmotoren. Dette kan føre til at batteriet tømmes samtidig som motoren oversvømmes. Slå av tenningen og vent noen sekunder før du prøver på nytt. Fortsetter startproblemene, finner du kanskje løsningen i kapitlet FEILS∅KING på side 42.

MERK:

Sikkerhetssystemet vil alltid hindre motoren fra å starte när:

Varsellampen vil begynne å blinke når nøkkelen holdes i "START"-stilling samtidig som sikkerhetssystemet er aktivert.

Kjøring uten klipping

ADVARSEL

Honda Rider er ikke konstruert eller godkjent for kjøring på offentlig vei. Den skal kun brukes på private områder uten offentlig ferdsel.

FORSIKTIG:

Når du skal forflytte maskinen uten å klippe, må kniven kobles ut og klipperdekselet settes i høyeste stilling (stilling "7").

Mekaniske modeller:

Sett gass-spaken i posisjon mellom SAKTE og HURTIG og girspaken i 1. gir.

Press pedalen inn og frigjør parkeringsbremsen. Slipp pedalen sakte ut slik at den går fra "brems" til "clutch" og kobler inn bakhjulsdriften.

Det er viktig at pedalen slippes langsomt. Hurtig innkobling av driften kan føre til at Rideren steiler og at du mister kontrollen.

Pedalen må betjenes suksessivt og uten nøling for at ikke remmen skal slure for mye og således føre til overoppheting.

La maskinen gradvis nå arbeidshastigheten ved hjelp av gasshendel og girspak. Når du skal skifte gir, presser du clutchen halvveis inn og velger giret.

Modeller med hyrdostat:

Sett hydrostathendelen i stilling mellom SAKTE og HURTIG.

Press bremsepedalen inn for å frigjøre parkeringsbremsen slik pedalen frigjøres.

Før hydrostathendelen i retning av "F" stilling til maskinen får hastighet.

Hendelen må føres gradvis fordi altfor brå innkobling av drift til hjulene kan føre til at maskinen tipper og at du mister kontrollen over den.

Bremsing

Mekanisk modell

For å unngå overbelastning av bremsesystemet, reduseres gasspådraget før du trykker bremsepedalen helt inn.

Bremsing (forts.)

Hydrostatisk modell

For å bremse trykker du ned bremsepedalen, som samtidig returnerer hydrostat-hendelen tilbake til "N" (fristilling).

Rygging

Mekanisk modell

- Maskinen må stå helt stille før du kobler inn reversen. - Press bremsepedalen helt inn til Rideren stopper. Før så girspaken ut til siden og sett den i posisjon “R”. Slipp pedalen jevnt og sikkert ut slik at clutch-funksjonen kobles inn og hjulene begynner å bevege seg bakover.

Hydrostatisk modell

- Maskinen MÅ stoppes før den kan settes i revers. - Når maskinen står stille, starter ryggingen når du setter hastighetshendelen i “R” stilling.

Innkobling av kniv og kjøring

Når du kommer til området som skal klippes:

— Sett gasshendelen i HURTIG-stilling
— For å starte knivrotasjonen, settes hendelen i stilling "B".
— Velg girstilling i henhold til forholdene på plenen du skal klippe, se under
— Slipp pedalen forsiktig og kontrollert ut, som tidligere beskrevet.

Kniven kobles inn med klipperdekselet i høyeste stilling. Dekselet senkes gradvis til du når ønsket klippehøyde. For å oppnå effektiv oppsamling og jevnt klipperesultat, velger du hastighet ut fra hensyn til mengde gress som skal klippes (høyde og tetthet) og fuktighetsforhold i plenen. Generelt anbefaler vi følgende:

— Høyt og tungt gress - våt plen 1. gir
— Normale klippeforhold 2. og 3. gir
— Kort gress - tørr plen 4. gir

Vær også oppmerksom på at du aldri vil få pent resultat om du klipper i for høy hastighet. Når du skal passere hindringer, kobler du kniven ut og setter klippeaggregatet i høyeste posisjon.

MERK:

1. gir brukes bare for å flytte plentraktoren fra et område til et annet og når arealet er plant. Merker du reduksjon i motorhastigheten, velger du straks et lavere gir.

Justering av klippehøyde

Høyden justeres med spaken, som du kan flytte i 7 stillinger.

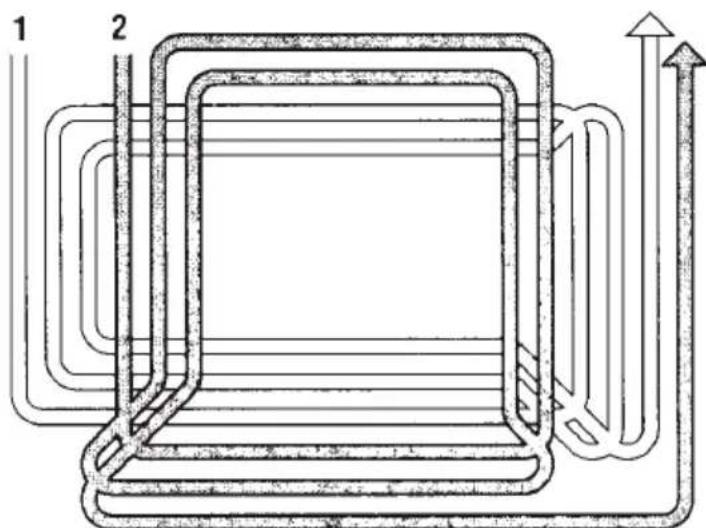

1. For at plenen skal bli så pen som mulig, følger du klippemønster som vist på figuren. Bruk samme klippehøyde hele tiden.
2. Skulle systemet for gressopp-samling tette seg, må du redusere farten som sannsynligvis er for høy i forhold til plenens tilstand. Retter ikke dette på feilen, kan grunnen være at kniven er for sløv eller at eggen er deformert (se side 38/39).

9. GRESSKLIPPING

1. Er gresset svært høyt, må plenen klippes to ganger. Første gang med maksimum klippehøyde, andre gang redusert til den høyden du ønsker.
2. Vær meget forsiktig når du klipper nær busker eller kanten på bed. Kjører du på disse, kan klipperdekselets parallellitet samt kniv bli ødelagt.

Bratte bakker

Bruk ikke Rideren i bakker som er brattere enn 10° (17%).

Skrånende plener må klippes opp og ned, aldri på langs.

Vær spesielt aktsom når du forandrer retning og passerer hindringer (kvister, røtter, stener) som kan treffe øverste hjul og føre til at maskinen velter eller kommer ut av kontroll.

Reduser hastigheten før du forandrer retning i skråninger og sett alltid på håndbremsen før du forlater makinen stoppet og uten tilsyn.

Vær svært forsiktig nå du starter opp i skråninger slik at du ikke risikerer at maskinen steiler. Reduser fremdriftshastigheten får du kjører inn i skråninger, spesielt nedover.

Mekanisk modell

Kjør aldri maskinen i skråninger med giret i fri eller med clutchen ute. Koble alltid inn et lavt gir når du forlater stoppet og uten tilsyn.

Hydrostatisk modell

Sett hydrostathendelen i laveste fremdriftshastighet for å utnytte hydrostatens bremseeffekt.

Bruk aldri reversen for å redusere hastigheten i nedoverbakke. Dette kan føre til at du mister kontrollen over maskinen, spesielt om overflaten er sleip.

Tømming av gressoppsamler

MERK:

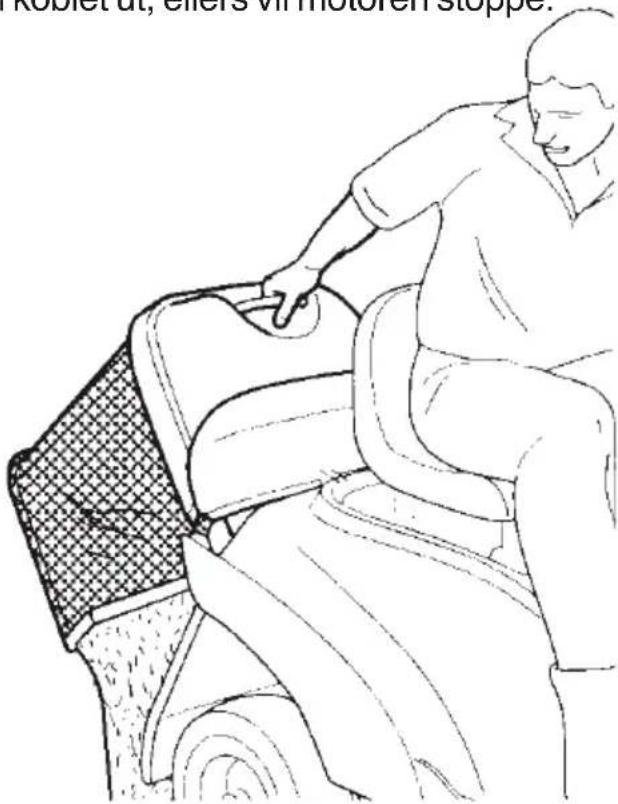

Gressoppsamleren må alltid tømmes med kniven koblet ut, ellers vil motoren stoppe.

Når gressoppsamleren er full, høreres et varselsignal. STOPP FREMDRIFTEN slik at oppsamlerkanalen ikke tetter seg, og koble ut kniven. Straks dette er gjort, opphører lydsignalet. For å tømme gress-opsamleren, løfter du i håndtaket som vist på tegningen.

MERK:

Det kan hende at varselsignalet lyder när kniven er koblet inn selv om gressopp-samleren er tømt. Dette skyldes at det har lagt seg gress på sensoren til mikrobryteren. For å stoppe signalet, fjernes gresset - eller eller du kan koble kniven ut og inn i rask rekkefølge.

Tømming av oppsamlerkanalen

Klipper du spesielt høyt gress - og dette gjøres i stor hastighet - risikerer du at oppsamlerkanalen tettes igjen. Skjer dette, må du:

• Stoppe fremdriften, koble ut kniven og slå av motoren
• Ta av gressoppsamler eller stenfanger
• Fjerne gresset som har tettet seg ved å gå inn bak i utkasterkanalen

ADVARSEL

Dette må bare gjøres när motoren er slått av!

Sammendrag av situasjoner hvor sikkerhetssystemet lar motoren gå eller stanser den.

Sikkerhetssystemet virker på to måter:

— det hindrer motoren i å starte om ikke alle sikkertskravene er oppfylt
— det stanser motoren selv om bare ett av kravene ikke er oppfylt

For å starte motoren er det nødvendig at:

— giret står i "N" (fri),
— at kniven ikke er innkoblet,
— at føreren sitter i førersetet eller at parkeringsbremsen er på.

Tabellen under viser de forskjellige arbeidssituasjoner og understreker hvorfor sikkerhetssystemet stopper motoren.

BRUKEREN	GR.OPPSAMLER	KNIVEN	GIRSTILLING	BREMS	MOTOR
A) START (Nøkken i “START” stilling)
Sitter	-/-	Utkoblet	1...5 - F / R	PÅ	Starter IKKE
Sitter	-/-	Innkoblet	Fri (“N”)	PÅ	Starter IKKE
Sitter	NEI	Utkoblet	Fri (“N”)	AV	Starter IKKE
B) UNDER KLIPPING (Nøkkel i “ON” stilling)
Sitter	NEI	Innkoblet	-/-	AV	Stopper
Fraværende	JA	Utkoblet	Fri (“N”)	AV	Stopper
Fraværende	JA	Innkoblet	-/-	PÅ	Stopper

Elektronisk kort

Det elektroniske kort og elektriske system er beskyttet av en automatsikring som bryter den elektriske kretsen ved funksjonsfeil. Dette fører til at motoren stopper, og at varsellyset slukker.

Automatsikringen kobler inn igjen etter et par sekundeer, men du bør prøve å lokalisere årsaken til feilen og utbedre den for å unngå at sikkerhetssystemet bryter inn igjen.

MERK:

• Bytt ikke om på batterikablene
• Kjør ikke maskinen uten batteri, det kan føre til at laderegulatoren ødelegges
• Unngå kortslutninger

Avslutning av klipping

Når du er ferdig med å klippe: kniven kobles ut og maskinen kjøres ut av området med klipperdekselet i høyeste stilling.

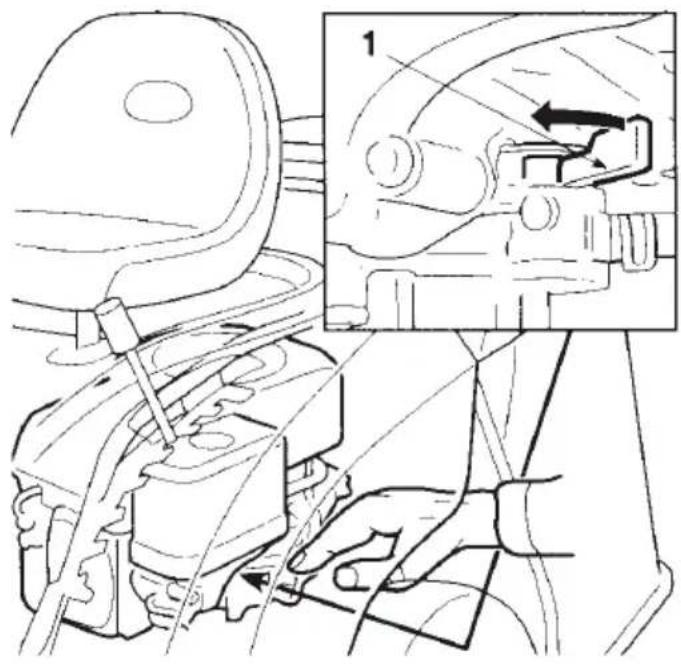

Stopp maskinen og sett på parkeringsbremsen. Slå av tenningen (nøkkelen på "AV"). Avslutt med å stenge bensinkranen (1).

Når du er ferdig skal klipperdekselet alltid rengjøres. Tøm gressoppsamleren og rist den for å få ut alle rester av gress og jord.

Plastdelene på chassiet rengjøres med en svamp og såpevann. Vær forsiktig så du ikke söler vann på motor, elektriske deler eller det elektroniske kortet under dashbordet.

FORSIKTIG:

Bruk aldri høyttrykkspyler aller aggressive rengjøringsmidler på karosseri eller motor.

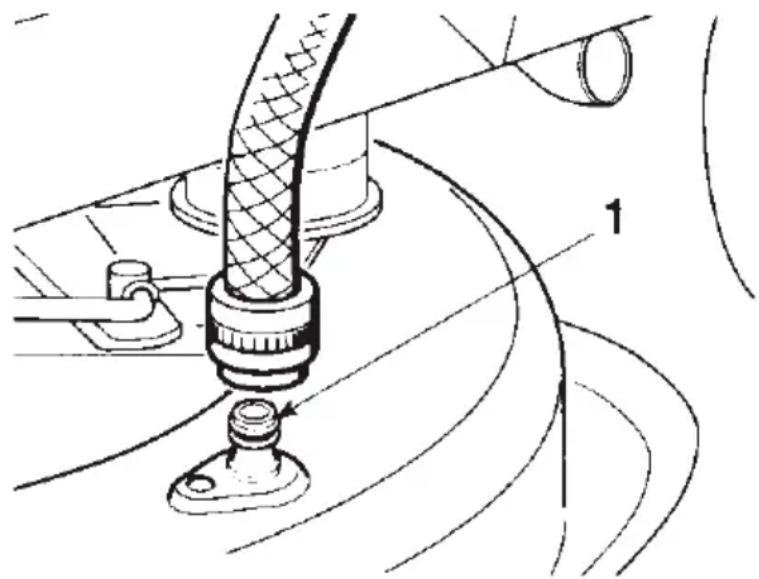

Rengjøring av klipperdekselets innside

Plentraktoren må parkeres på fast grunn med gressoppsamler eller stenfanger på plass. For å rengjøre innsiden på klipperdekselet og utkasterkanalen setter du en vannslange på en etter en av spesialkoblingene (1) og lar vannet strømme gjennom hver av dem et par minutter mens:

• Brukeren sitter i førersertet
• Motoren går
• Giret står i fri (N)
• Parkeringsbremsen er på
• Kniven er koblet inn.

Sett klipperdekselet i laveste stilling, det er mest effektivt. Tav av gressoppsamleren, tøm og skyll og plasser den slik at den tørker snarest mulig.

Skal Rideren parkeres for lengre tid (mer enn én måned), lønner det seg å ta av den røde batterikabelen og følge instruksjonene for batteriet - se side 34. Sett alle punkter som er vist på tegningen side 30 inn med olje/fett.

ADVARSEL

Vær nøye med å fjerne alle rester av gress som kan ha samlet seg rundt motor og støydemper, slik at du ikke risikerer brann neste gang du skal bruke maskinen.

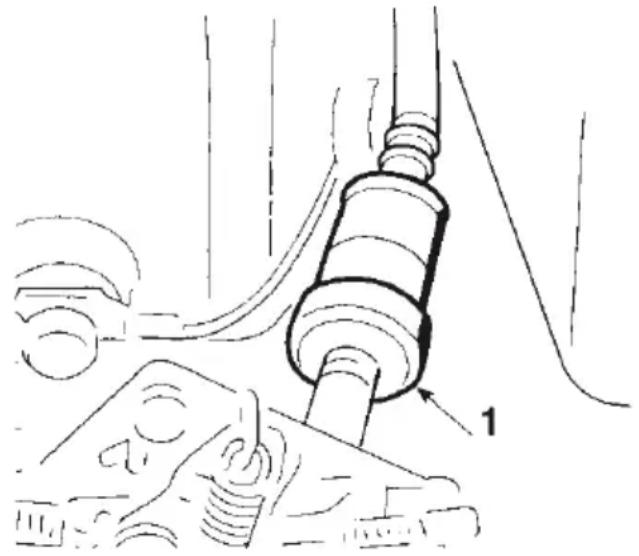

Tøm drivstofftanken ved å koble fra slangen som sitter ved inntaket til bensinfilteret (1) og følg instruksjonene i motorens håndbok. Sett slangen på plass igjen.

ADVARSEL

Bensin er svært brannfarlig og må oppbevares i kanner som er bestemt for dette formålet. Husk å skru lokket forsvarlig til før du setter den bort.

Batteriet må oppbevares på et tørt og kjølig sted. Skal batteriet settes bort for en lengre periode - mer enn en måned - må det lades opp først. Sjekk regelmessig at batteriets spenning ikke er lavere enn 12 volt. Skulle dette være tilfelle, settes batteriet til lading. Husk å lade batteriet før du tar det i bruk igjen.

Neste gang plentraktoren skal brukes, må du sjekke at det ikke lekker drivstoff fra slange, bensinkran eller forgasser.

Før all rengjøring, vedlikehold eller reparasjon må tenningsnøkkelen tas ut. Les de nødvendige

instruksjonen og bruk passende arbeidstøy og solide hansker.

VIKTIG: Tøm aldri brukt olje, brennstoff eller andre forurensninger ut i miljøet.

Adgang til mekaniske deler

Løft opp bakre deksel (1) slik at du kommer til motor og de mekaniske deler som ligger under.

For å få til dette:

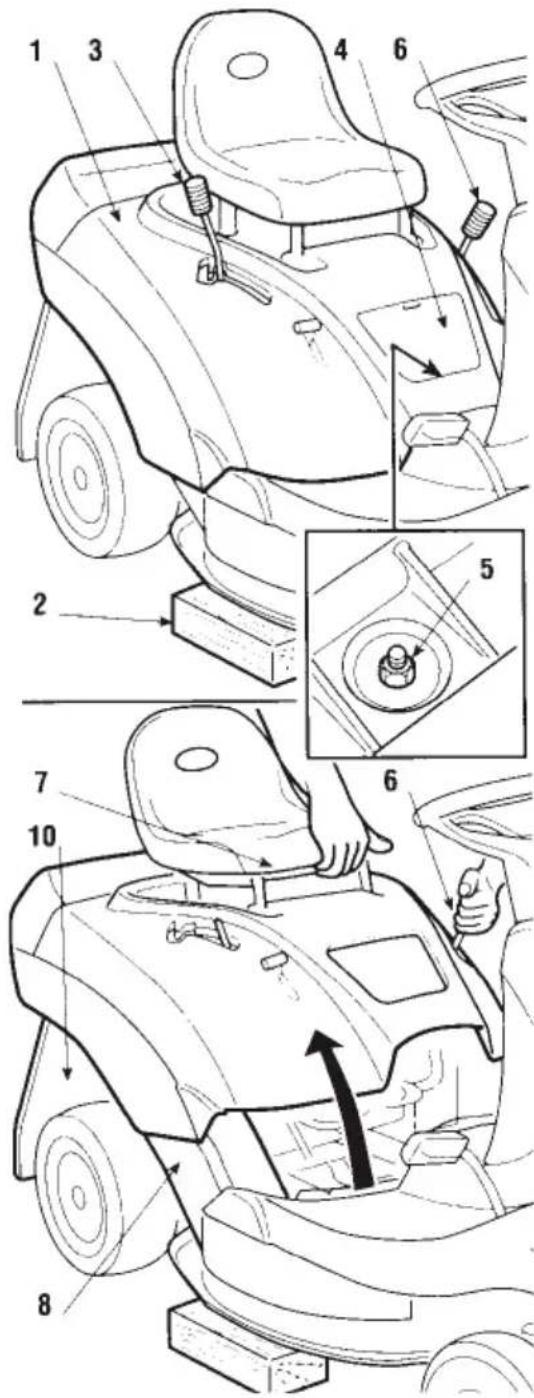

Parker Rideren på flatmark og sett klipperdekselet i høyeste stilling og legg trebokser (ca 8 cm tykke) under kanten (2) for å holde klipperdekselet opp under følgende operasjoner:

Mekanisk modell

• sett hendelen som frigjør driften i
• "INNKOBLET" (se kap. 6 pkt. 23)
  fordi det er nødvendig at parkerings-
  bremsen frikobles for å sikre at
  hydrostathendelen har tilstrekkelig gange;

— ta av gressoppsamler eller stenfanger.
— skru av knotten på hendelen (3) og sett hendelen i fri "N" (▶ for modell med mekanisk drift) eller i "R" (▶ modell med hydrostat)

— åpne vedlikeholdsluken (4) og,
— skru av mutteren (5) med en 14 mm fastnøkkel,
— frigjør hendelen (6) slik at klipperdekselet hviler på treboksene og hold hendelen til siden slik at den ikke står i noen av høydeposisjonene. Ta tak under setet (7) og vipp dekselet bakover.

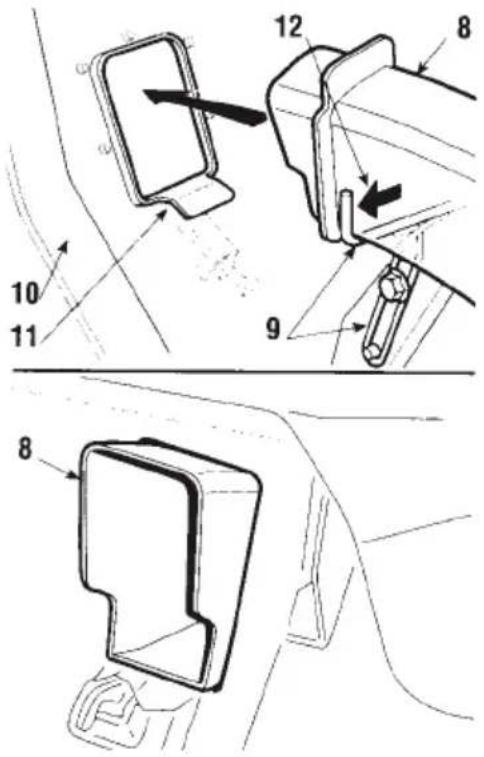

— sjekk at oppsamlerkanalen (8) er riktig festet i støtten (9) og hviler på støtten slik pilen viser (12),
— sett hendelen (3) i stilling "R" og senk dekselet (1) til høyde med hendelene (3) og (6),
— sett først løftespaken (6) på plass i dekselet, dernest hendel (3). Senk dekselet til det står på linje med festeskruen (5).

ADVARSEL

Når dekselet (1) er senket må du sjekke at åpningen på utkasterkanalen (8) står korrekt i åpningen på bakdekselet (10) og at den hviler på støtten (11).

Støtten (9) må aldri fjernes eller klusses med. Disse advarselene er svært viktige. Skulle gressavfall komme inn i motorområdet, kan ytelsen bli alvorlig svekket.

Deretter:

— stram festeskruen (5) forsvarlig til,
— sett løftespaken (6) i stillingshakk "7",
— fjern treboksene (2) og sett på plass knotten på hendelen (3) og lukk vedlikeholdsluken.

Motoren

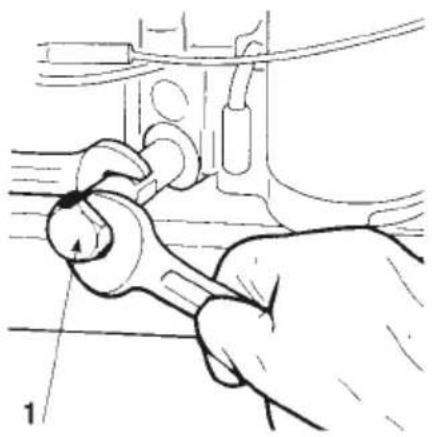

Følg instruksjonene i motorens håndbok. For å tappe motoroljen skrur du ut oljepluggen (1). Sørg for at pakningen kommer riktig på när du skrur pluggen på plass igjen.

Denne er permanent satt inn med fett som du ikke trenger å skifte.

Vedlikehold av batteri

Riderens ladesystem lader batteriet når motoren går. Bruker du imidlertid Rideren bare sporadisk, må batteriet lades opp hver måned for å opprettholde levetiden. Et bly-syre batteri selvutlades med 0,5-1% per dag. Står Rideren uvirksom en hel måned, innebærer det at batteriet kan miste så mye som 30% av kapasiteten. Samtidig som batteriets levetid reduseres og du risikerer startvansker.

MERK:

Ladning må utføres med den "CB01" batteriladeren som fulgte med maskinen.

Alle andre ladesystemer kan påføre batteriet ubotelig skade,

— følg instruksene i batteriladerens brukerhåndbok.

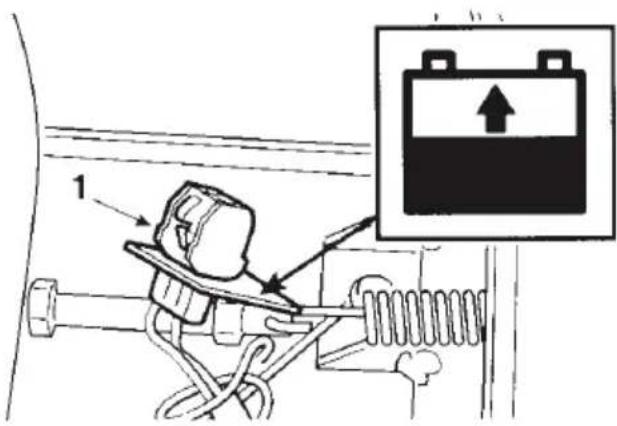

Maskinen har en kontakt (1) for batteriladning, som kobles til den respektive kontakten på den spesielle "CB01" vedlikeholdsladeren.

MERK:

Koble ikke noe annet ladeutstyr til denne kontakten.

Elektronisk system

Det elektroniske kortet og elektrisk systemet beskyttes av:

- en automatsikring som bryter kretsen om det skulle oppstå feil. Når sikringen bryter inn, hører du et lydsignal som ikke stopper før du har tatt ut nøkkelen. Når feilen er ubedret, opprettes sikkerhets-systemet automatisk etter noen sekunder.

- en treg 6,3 A sikring (1) som beskytter de vanlige elektriske kretsene i systemet. Denne må skiftes etter at feilen er utbedret.

Når en av disse sikringene er blitt aktivert, stopper maskinen.

Dersom du ikke klarer å finne grunnen til at sikringer går, må du kontakte din lokale Honda Fagforhandler.

Hjulskifte

Parker Rideren på et plant område og plasser en boks under ett av støttepunktene på den siden av rammen hvor hjulet skal skiftes.

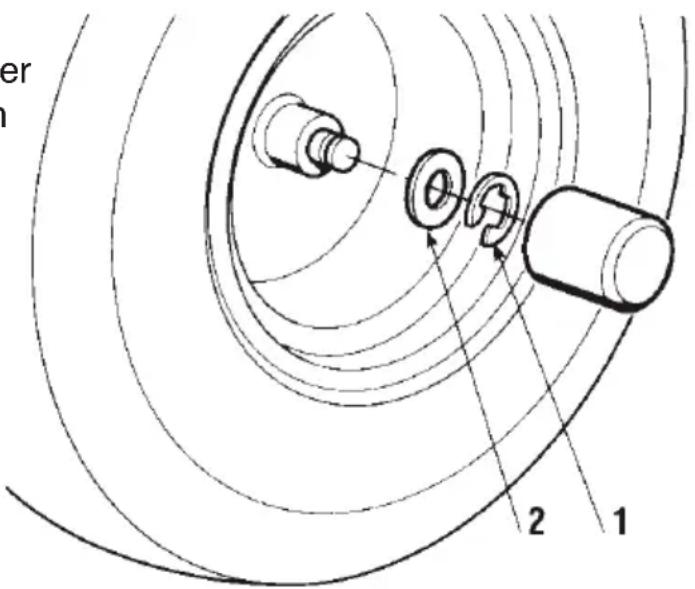

Hjulet er festet med en låsering (1) som fjernes med en skrutrekker.

Før du setter hjulet på plass igjen, settes akslingen inn med vannfast fett. Vær nøye med å få få låsering og mellomskiven (2) riktig på plass.

MERK:

Skulle du trenge å bytte bakhjul, må du sørge for å få ett med samme diameter. Sjekk også at klipperdekselet står plant, slik at du ikke får ujevnt klipperesultat.

Reparasjon og skifte av dekk

Dekkene er slangeløse. Alle punkteringer må derfor repareres av en dekkekspert, og utføres ifølge instruksene for denne type dekk.

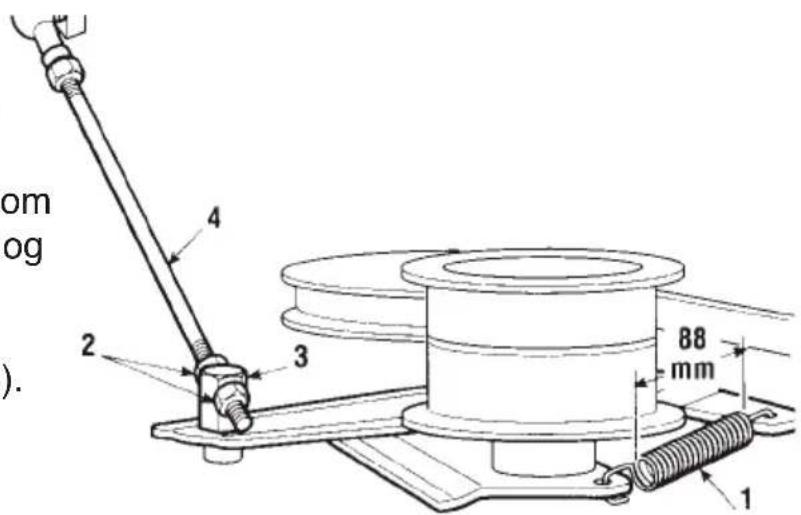

Skifte av remmer

Kraften fra motoren overføres til bakaksling og kniv via to "V-remmer". Levetiden på disse varier sterkt, avhengig av brukshyppigheten på maskinen din.

Skifte av remmer en en komplisert arbeidsoppgave på grunn av de demonteringer og justeringer som er nødvendige. Vi anbefaler derfor at du overlater oppgaven til din Honda Fagforhandler, om du ikke selv har nødvendig kompetanse.

MERK:

Remmene må skiftes ut straks de viser tegn til slitasje. Bruk bare ORIGINALE HONDA REMMER, alt annet kan skade maskinen. Samtidig som produktgarantien vil falle bort.

Justering av klipperdeksel

For å få et godt klipperesultat må klipperdekseltet bevege seg parallelt med bakken. Høydejusteringen gjennomføres ved tre forbindelsespunkter.

OBS: For å få det beste klipperesultatet, bør fronten ligge 2-4 mm lavere enn akterenden.

Forutsetningen for en vellykket justering er at plentraktoren parkeres på et plant underlag og at du har sjekket at lufttrykket i dekkene er korrekt.

— Plasser en 23 mm kloss (1) under kanten på klipperdekselet og en 26 mm kloss (2) under bakenden. Høydejusteringsspaken settes i posisjon "1".
— Løsne på mutterene (3 - 5 - 7) samt låse-mutteren (4 - 6 - 8) slik at dekselet hviler støtt på klossene -
— Skru mutteren (3) inntil høyre bakpart på dekselet begynner å heve seg. Stram så til mutteren (4) på motsatt side -
— Skru mutteren (5) nedover på stangen til høyre frontdel begynner å heve seg. Stram så til mutteren (6) på motsatt side -
— Skru mutteren (7) på venstre frontstøtte inntil dekselet på den siden begynner begynner å løfte seg. Til slutt strammes mutteren (8) til igjen.

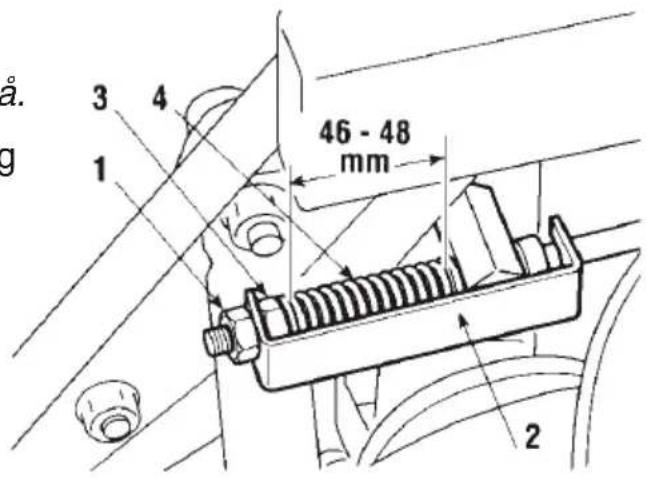

Løsne mutteren (1) som holder braketten (2) og skru mutteren (3) til lengden på fjæren (4) er Fest skruen igjen (1) når justeringen er gjort.

OBS: Overskridelse av disse verdiene kan medføre overbelastning på bremsesystemet.

Justering av fremdrift

Mekaniske modeller:

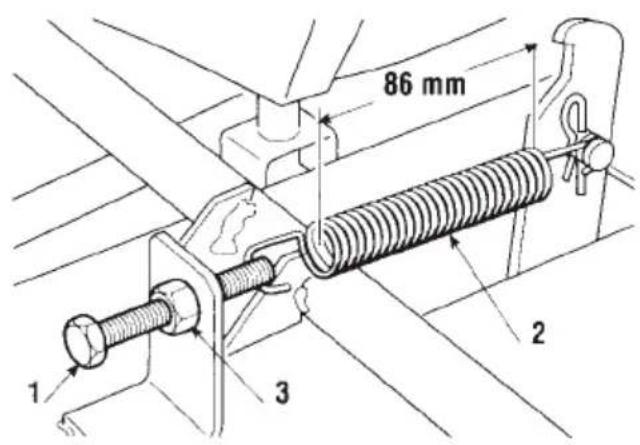

• Merker du redusert fremdriftskapasitet,
• kan du tilpasse stramming av fjæren (1).
• Denne kommer du til gjennom service-
• luken under setet. Ved å løsne på
• mutteren og forlenge fjæren (2) økes
• fredriftskapasiteten.
• Ideell lengde på fjæren er 86 mm, målt fra ytterkantene - se tegning. Etter justering strammes låsemutteren (3) igjen.
• Unngå for mye stramming av fjæren.
• Det kan føre til at clutchen plutselig
• kobles inn og maskinen steiler.

Justering av knivtilkobling og brems

Skulle du få problemer med å koble inn kniven eller den tar mer enn 5 sekunder fra du kobler den ut til kniven står stille, må strammefjæren (1) justeres:

Løsne på mutterene (2) og skru dem til eller opp på kontrollstangen (4) til du får en lengde på 88 mm målt mellom fjæråpningene med kniven innkoblet og klipperdekselet i høydestilling "1". Når justeringen er foretatt, skrus mutterene (2) til mot svingakselen (3).

Modeller med hyrdostat:

Justering av hydrostathendelen

Hendelen for regulering av hastighet har en clutchinnretning som holder den i stilling under fremdrift og som returnerer hendelen til fri når du bruker bremsen.

Dersom ikke hendelen holder seg på plass under arbeid og har problemer med å returnere til fri, må justeringsmuteren tilpasses til du oppnår normale funksjoneringer.

Kniv som er sløv vil "skalpere" gresset, redusere oppsamlereffekten og gjøre plenen gul. For å skru av kniven, tar du den i et fast grep (husk tykke arbeidshansker!) og løsner på senterskruen (1).

Eggene på begge sider må slipes likt. Bruk en medium grov smergelskive. Sjekk balansen, plasser en rund stang 18 mm φ i senterhullet:

Forskjellen mellom høyre og venstre side må være mindre enn ett gram for at du skal unngå uønskede vibrasjoner og funksjonsfeil.

For å kontrollere underbalansen, hektes et lodd på den letteste siden av kniven. Vipper den så vidt under balansepunktet, er resultatet tilfredsstillende. Skulle den derimot fortsatt vippe opp,betyr det at den må slipes mer for å bli lettere.

ADVARSEL

En ødelagt eller bøyd kniv må alltid skiftes ut. Forsøk aldri å reparere den. Bruk kun ORIGINALE HONDA

KNIVER, som skal ha referansenummer og dette symbolet:

ADVARSEL

Når du skal montere kniven igjen, må du passe på at vingene på kniven vender inn-over mot klipperdekselet (referansenummeret skal vende ut mot deg). Og at den konkave siden på den elastiske pakningen presses inn mot kniven. Senterskruen (2) dras godt til. Dersom knivboss (3) ble tatt av sammen med kniven, må du sjekke at låsekilen (4) sitter godt festet og i riktig stilling.

Velting over på siden

For at du enklest mulig skal kunne komme til på undersiden av maskinen, kan den veltes over på siden. Men først må du ta av gressoppsamleren og tømme bensintanken.

ADVARSEL

Denne operasjonen bør det være to personer om.

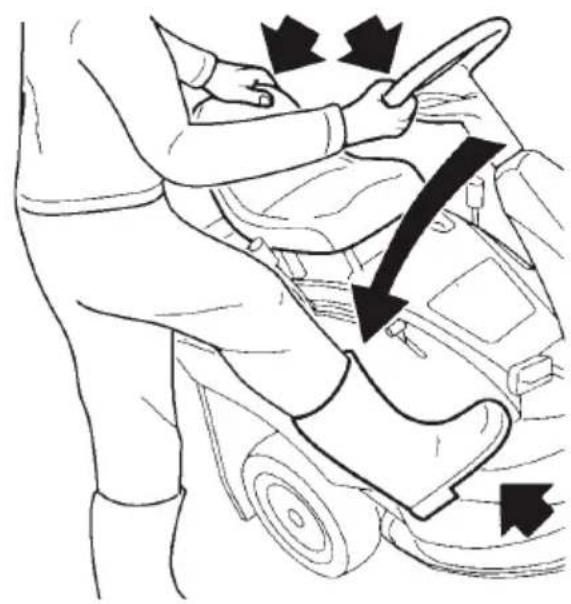

Parker Rideren på solid flatmark, sett på parkeringsbremsen og still klipperdekselet i stilling "7". Grip så setet med ene hånden, rattet med den andre og bikk maskinen over på siden slik at setet blir liggende støtt og hviler på gressoppsamleren - se tegningen. Vær forsiktig så du ikke skader noen av plastdelene.

Forsikre deg om at maskinen ligger støtt før du starter arbeidet. Ikke utfør noen operasjon som kan føre til at den velter.

Regelmessig smøring og generelt vedlikehold

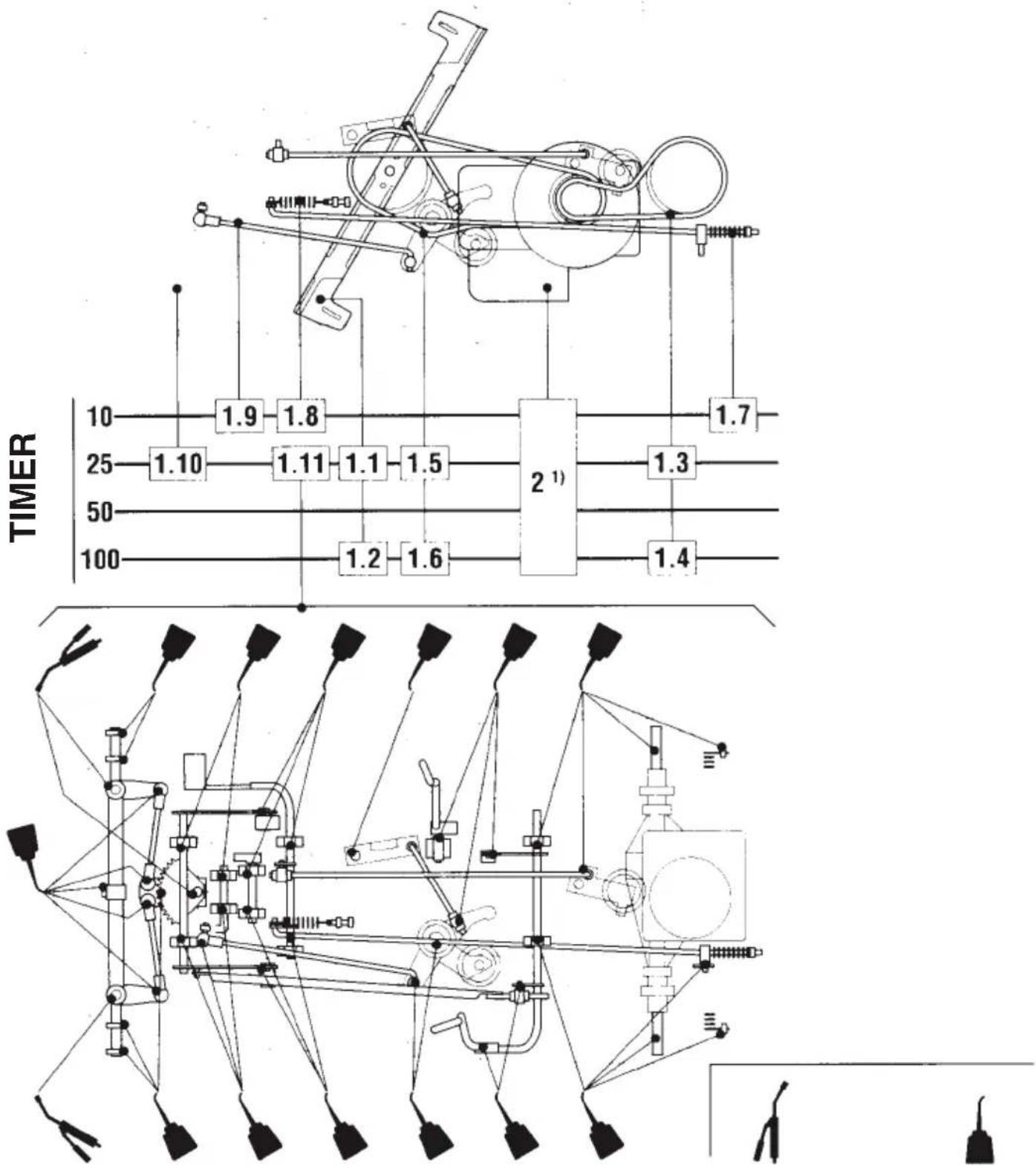

Følg instruksjonene som vist på tegningen med alle punkter som skal sjekkes, smøres og ha regelmessig vedlikehold. Og som oppgir hvilken type smøring som skal brukes.

FETT OLJE - SAE 30

Skjema for regelmessig vedlikehold

Denne tabellen er ment som en hjelper i arbeidet med å sørge for maskinens sikkerhet og bruksegenskaper. Tabellen viser alle viktige vedlikeholds- og smøreoppgaver og med hvilken hyppighet de skal utføres.

Utenfor hver er det bokser hvor du kan fylle inn dato eller etter hvor mange brukstimer arbeidet ble utført.

2.1 Skift motorolje 4)	100
2.2 Sjekk og rengjør luftfilter 50
2.3 Skift luftfilter 300
2.4 Sjekk bensinfilter	100
2.5 Skift bensinfilter	300
2.6 Sjekk/rengjør tennplugg/omr. rundt 100
2.7 Skift tennplugg	300

^1) Se motorens håndbok for fullstendige oppgaver og hvordan de skal utføres.
2) Kontakt fagforhandleren for utskiftning om deler er utslitt
3) Smøring bør utføres hver gang maskinen settes i opplag for lengre tid.
4) Oppgaven skal også utføres etter de første 20 brukstimene.

PROBLEM SITUASJON SANNSYNLIG GRUNN L∅SNING

1. Varsellys slukket	Nøkkel på «ON», motor stanset aktivert	Elektronisk kort pga: og sjekk grunn til brudd- dårlig batterikontakt - sjekk forbindelser- Flatt batteri eller - lad batteriet korroderte poler- polene byttet om - monter riktig- sikring gått- dårlig jording- elektronisk kort vått- jordet mikrobryter	Sett nøkkel på «OFF»- skift sikring (treg 6,3A)- sjekk forbindelser- lufttørres- sjekk forbindelser
2. Startmotor fungerer ikke	Nøkkel på «START» og varsellys tent	- dårlig ladet batteri- dårlig jording	- lad batteri (kontakt fagforhandler om problemet fortsetter)- sjekk 15 A sikring (kontakt fagforh. om problemet fortsetter)- sjekk forbindelser- sjekk at kniven er koblet ut (fortsetter problemet, sjekk mikrobryter)- sett giret (mekanisk) eller hydrostathendel (hydrostatisk) i fri (N)
	Nøkkel på «START» og varsellyset for start blinker	- du er ikke klar
3. Motor starter ikke	Nøkkel på «START»	- feil bensintilførsel- tenningsfeil	- sjekk bensinnivå- åpne bensinkranen- sjekk bensinfilter- sjekk at plugghetter sitter riktig på- er plugger rene og elektrodeavstand riktig?
4. Startproblemer eller motoren	Nøkkel på «PÅ», motoren går ujevnt	- bensinfeil	- rengjør/skift luftfilter- tøm flottørkammer- tøm bensintank og etterfyll med ny bensin- sjekk og, om nødv., skift bensinfilter
5. Dårlig trekkraft på motoren under klipping	Nøkkel på «ON», motor går	- for høy hastighet i forh. til gresset som klippes	- gå ned ett gir eller eller flere og/eller hev klipperdeksel

PROBLEM SITUASJON SANNSYNLIG GRUNN L∅SNING

			- sjekk om stenfanger/ gressoppsamler sitter riktig (sjekk mikrobryter om probl. fortsetter)
7. Motoren stopper	Nøkkel på «ON», motor går	- dårlig batteriladning- jordet mikrobryter- flatt batteri- overbelastning forårsaket av laderegulatoren- dårlig batterikontakt - sjekk batterikontakter- motor dårlig jordet	- Tenningsnøkkel i «AV» stilling og sjekk årsak til problemet:- sjekk forbindelser- lad batteriet- kontakt fagforhandler
8. Ujevn klipping og dårlig gress- oppsamling	Nøkkel på «ON», motor går	- klipperdeksel ikke parallelt med bakken- kniven klipper dårlig - sjekk at kniven sitter godt festet- slip eller skift kniven- sjekk remmens stramming- for stor hastighet i forhold til gressforholdene- oppsamlerkanal tett- klipperdeksel full av gress	- sjekk dekktrykket- juster dekselets parallel--stilling- reduser farten og/ eller hev klipperdeksel- ta av gressoppsamler og rengjør kanalen- rengjør deksel
9. Uvanlige vibrasjoner mens du klipper	Nøkkel på «ON», motor går	- kniv ute av balanse- kniven sitter løst- festeskruer løse- klipperdeksel hindret	- avbalanser eller skift ødelagte kniv- skru kniven til- sjekk og stram til alle festeskruer til motor/ maskin- ta av gressoppsamler, rengjør utkasterkanal, rengjør innside deksel

Ta ikke på deg vanskelige oppgaver om du mangler nødvendig verktøy/kompetanse. Garantien opphører

og vi fraskriver oss allt ansvar for skader etter arbeid som er dårlig utført.

13. TILLEGGSUTSTYR

Stenfanger (1)

Erstatter gressoppsamleren når du skal bruke Rideren til andre oppgaver enn å klippe og samle opp gress.

Stenfanger får du kjøpt hos din HONDA Fagforhandler.

Indre svingradius (min ø uklippet areal venstre side)

Klippehøyde

Klippebredde

Kapasitet gressoppsamler

Garantert støynivå

Støynivå ved øre målt i overensstemmelse med 81/1051/EWG

Reell aksellerasjonsverdi målt på sete. Verdimålingen er gjennomført ved nominelt turtall på glattpusset betongflate og med fører på sete EN 1031/02.93

15 × 6 - 6 15 × 6 - 6

1.5 bar 1,5 bar

1.0 bar 1,0 bar

167 kg 177 kg

— 0 - 8,3 km/t

1,5 km/t —

2,7 km/t —

4,0 km/t —

4,4 km/t —

6,7 km/t —

1,9 km/t 0 - 3,1 km/t

1,4 m 1,4 m

3 - 8 cm 3 - 8 cm

71 cm 71 cm

170 liter 170 liter

100 dBA 100 dBA

86 dBA 85 dBA

Vi Honda-eiere utgjør en egen familie, det viser markedsundersøkelser:

Etter å ha gjort våre erfaringer med rimeligere merker, satser vi på kvalitet, styrke og bruksegenskaper neste gang vi investerer i kraftprodukter. Vi er 2. gangs kjøpere som har innsett at prisen, den har to sider. Hvor lang levetid, effektiv ytelse og lave driftskostnader er det som lønner seg i det lange løp:

Egenskaper som gjør produkter til mester i sin klasse.

Denne konklusjonen kommer også du til å trekke når du lærer din nye Rider å kjenne, det er vi overbevist om. En effektiv problemløser som klipper gress og samler det opp. Og en nyttig erfaring å trekke med seg til neste gang du har behov for andre motorprodukter, som strømaggregat, ryddesag, snøfreser...

På sidene som følger presenterer vi produktgruppene som Honda kan tilby deg. Vi er som sagt ubeskjedne nok til å kalle dem mestre, og ekte mesterverk koster som kjent litt mer enn kopier. Tar du med kjøpsbeviset som fulgte med Rideren til din Honda Fagforhandler, får du imidlertid 5% rabatt på neste investering. (OBS - gjelder ikke tilbudsmodeller.)

Det er jo det minste vi kan gjøre, sånn familiemedlemmer mellom!

Sanne mestere på gress

- skal mestre all slags gress like profesjonelt som Honda!

alt fra villaer med overkommelige prydplener til store naturtomter med frittvoksende gress eller parkanlegg som strekker seg over flere mål. Oppgavene er forskjellige, men felles for dem alle er at Honda har profesjonelt utstyr som løser utfordringen:

GRESSKLIPPERE -

en hel serie fra enkle modeller til de mest råsterke. Alle preget av gjennomført, avansert Honda-kvalitet som setter bruksegenskaper og sikkerhet i høysetet. Og husk, Honda er den eneste som kan gi deg gress-klippere med hydrostatisk drift!

ROTORSLÅMASKINER -

for deg som skal hanskes med ekstreme gressforhold som villniss i grøftekanter og overgrodde hager.

for vedlikehold av røffe plener, frukthager eller tilleggsslått på steder hvor en traktor ikke kommer til.

Ergonomisk, moderne design kombinert med Hondas anerkjente sikkerhet og imponerende ytelser. Samt en rekke nyttig ekstrautstyr som gir mange bruksområder - enten oppgaven er av privat eller profesjonell karakter.

Den som skal kunne kalle seg profesjonell mester på snø, må kunne frese seg gjennom fonnene like effektivt som en Honda!

Hva du nå måtte velge, en Honda snøfreser gir deg kvalitet i alle detaljer - ikke minst når det gjelder brukssikkerhet og personvern.

Mester på 2 hjul

- med profesjonelt anlegg for å bearbeide jord

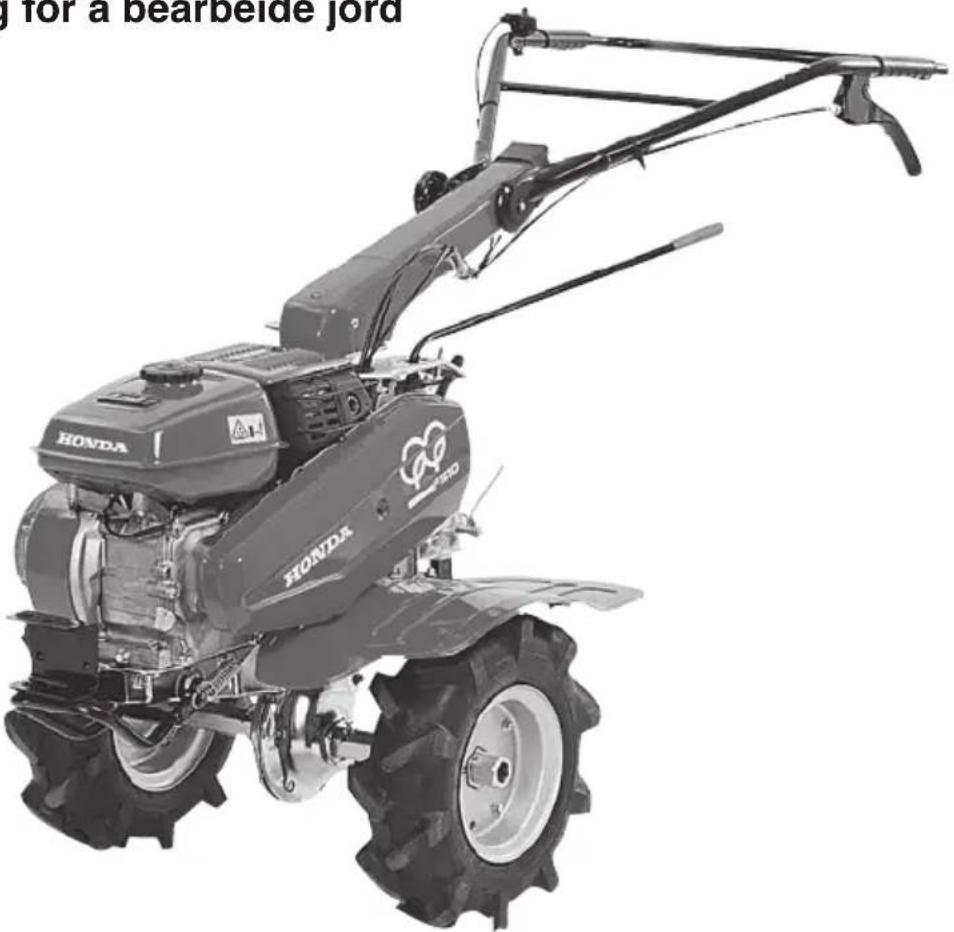

HONDA JORDFRESERE OG TO-HJULSTRAKTORER -

det er ingen tilfeldighet at Norges mest solgte jordfresere og to-hjulstraktorer heter Honda. Vi solgte vår første jordfreser i Norge for 25 år siden - den gjør manns arbeid den dag i dag. Det sørger kvaliteten i detaljene for.

Men legg turen innom Honda-forhandleren, han har en hel serie modeller å vise deg. Fra lette hagemodeller til de mest tøffe kraftkarene.

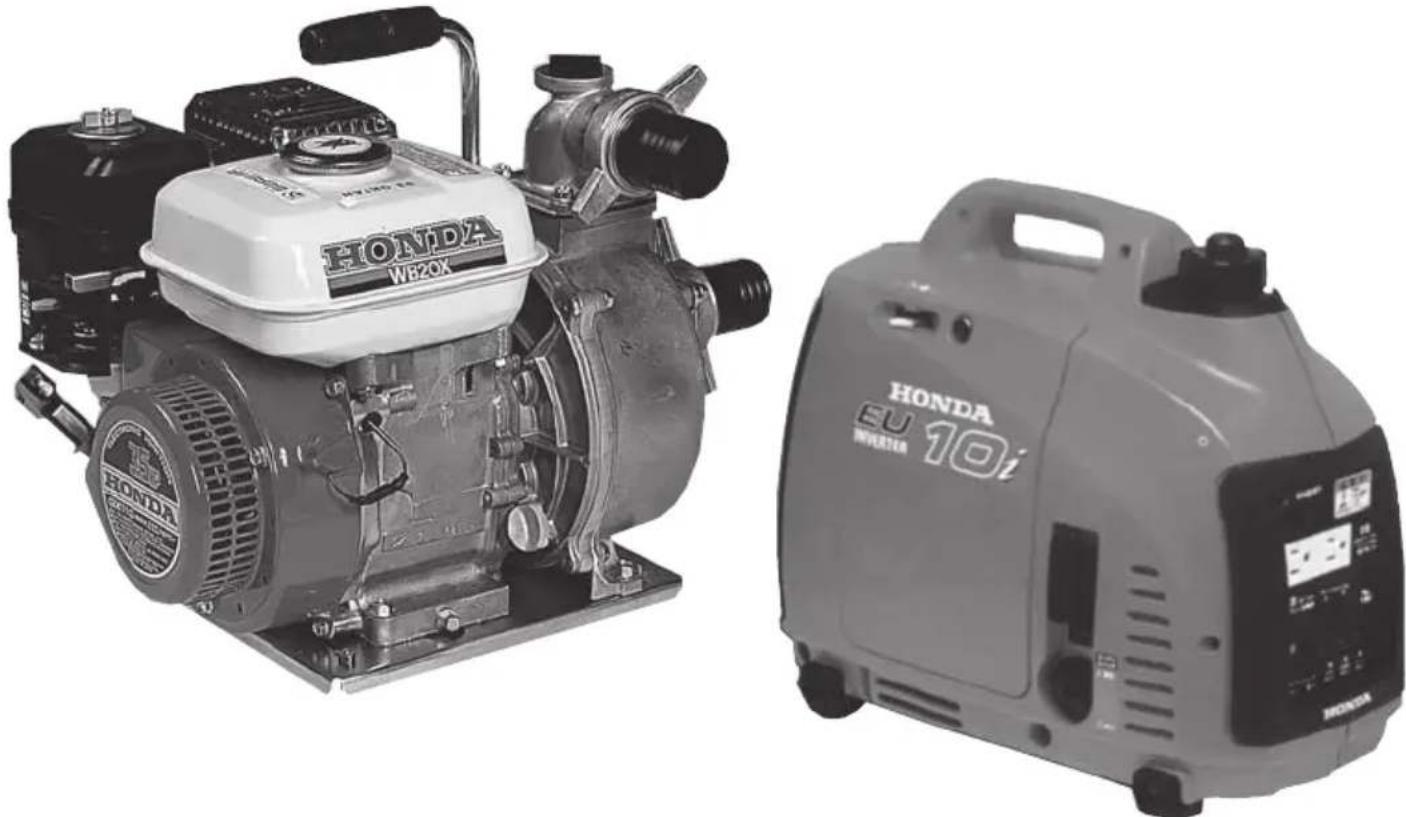

Energiske mestere

- som pumper vann og produserer strøm:

Fra tungt entreprenørarbeid til brannslukking, vanning og pumping i fritids-øyemed. Eller pumping av sjøvann, til fiskeoppdrett og sjøredningstjeneste.

Strømforsyning til forsvaret eller ekspedisjoner til tøffe arktiske strøk. Eller som fritidsstrøm til båt, hytte og camping. Ja, til og med sensibelt elektronisk utstyr kan du drive med våre aggregater, takket være jevn strøm uten spenningsvariasjoner!

Det er derfor vi våger påstranden at uansett oppgave - du finner alltid en Honda som dekker ditt konkrete behov!

- og en sann trøst for deg som skal bære store bører i ulendt terreng!

Trøste og bære den stakkaren som skal frakte elgslaktet ut av terrenget uten profesjonell hjelp:

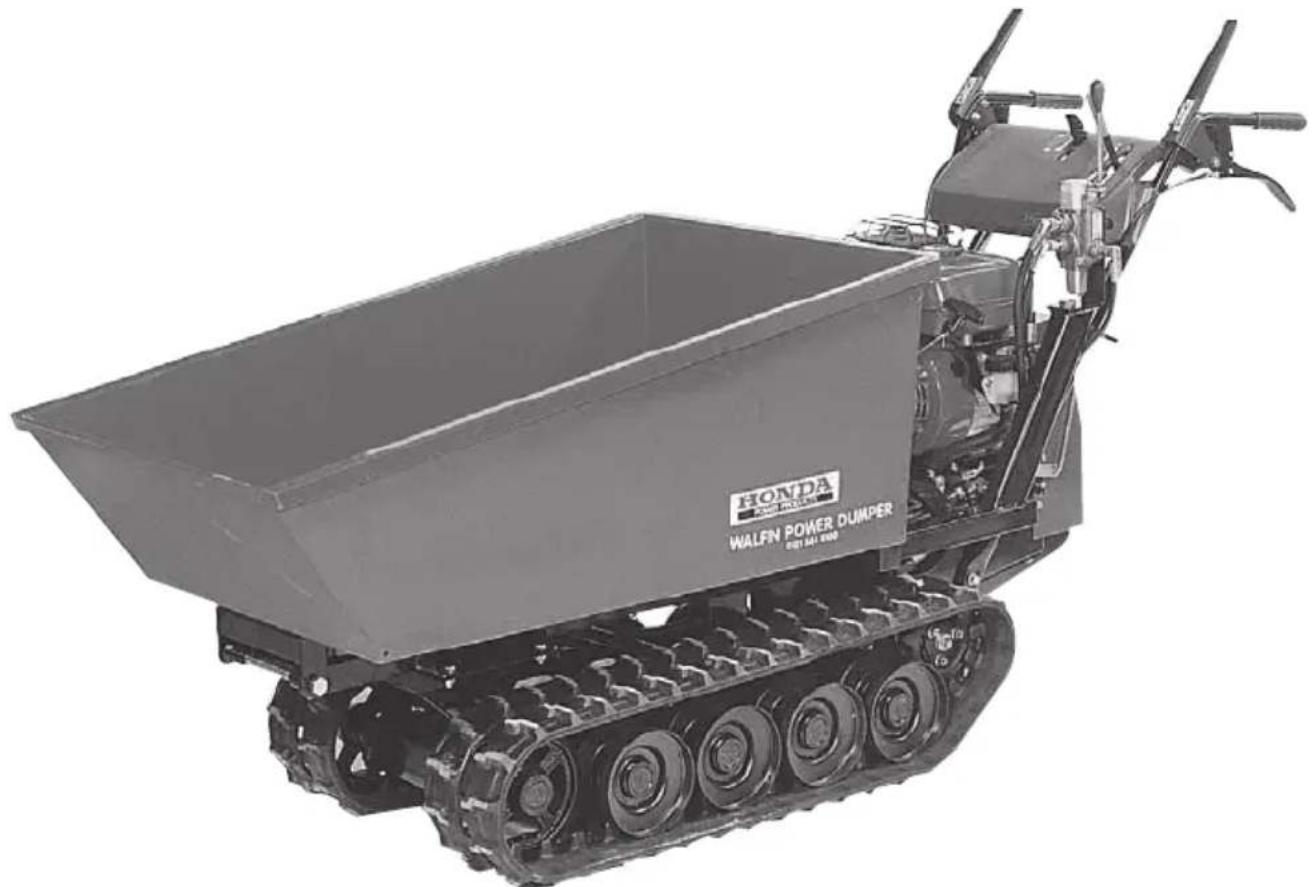

HONDA TRANSPORTMASKINER MED HYDROSTATISK DRIFT.

Beskjedne, småvokste karer med kjempekrefter og ustoppelig pågangsmot. Som tar hele 500 kg i ett løft, uten å blunke - uansett hvilken prøve du setter ham på!

Kjøpsdato:

Modell:

Serienummer:

Oljeskift/datoer:

Service - dato/utført:

12. EGNE NOTATER

12. EGNE NOTATER

12. EGNE NOTATER

HONDA

The Power of Dreams

Importør:

BEREMA

Et selskap i Atlas Copco-gruppen

BEREMA A/S

Berghagan 5, 1405 Langhus

Postboks 454, 1401 Ski

Tlf 64 86 05 00. Fax [phone]

www.berema.no

FAGFORHANDLER:
