BRUKSANVISNING HRS536SDE Honda

(Oversatt fra original instruksjonsbok)

Kjære kunde -

Denne bruksanvisningen forteller deg alt du bør vite om bruk og vedlikehold av din HONDA HRS536SDE gressklipper.

Vi vil gjerne hjelpe deg med å oppnå et så godt resultat som mulig med din nye gressklipper og med sikker bruk. Denne instruksjonsboken inneholder informasjon om hvordan å gjøre nettopp dette; vennligst les nøye.

Hvis du har et problem eller spørsmål vedrørende gressklipperen, kontakt din HONDA fagforhandler eller oss i Berema A/S.

Vi anbefaler at du leser garantibestemmelsene nøye så du er klar over rettigheter og forpliktelser som eier. Garantibeviset er et eget dokument som fulgte med ved kjøp av maskinen.

All informasjonen i instruksjonsboken er basert på de siste produktopplysninger tilgjengelige på produksjonsdato. Det kan imidlertid være små forandringer på modeller som følge av at vi hele tiden forsøker å forbedre produktene til glede for våre kunder. Dette kan i enkelte tilfeller føre til at instruksjonene endres uten forvarsel.

Ingen del av instruksjonsboken kan kopieres uten tillatelse.

1. SIKKERHETSREGLER 5
2. PLASSERING AV SIKKERHETSSKILT 9
3. MASKINENS IDENTIFIKASJON 10
4. MONTERING/KLARGJ∅RING 11
5. KONTROLL/BETJENING 12
6. F∅R DU STARTER 14
7. BETJENING 19
8. TRANSPORT 28
9. LAGRING 30
10. VEDLIKEHOLD 33
11. MOTORVEDLIKEHOLD 37
12. FEILS∅KING 42
13. SPESIFIKASJONER 44
14. EGNE NOTATER 46

Sikkerhetsmeldinger

Legg spesielt merke til meldinger som etterfølger følgende ord:

FARE: STOR fare for å bli skadet alvorlig, i ytterste fall ved død om ikke instruksjonene følges.

ADVARSEL: MULIG risiko for ulykker og dødsrisiko om instruksjonene ikke tas på alvor.

FORSIKTIG: Antyder mulig personulykker eller skade på maskinen om ikke instruksjonene følges.

Hver melding forteller deg hva faren er, hva som kan skje, og hva du kan gjøre for å redusere eller unngå skaden.

Unngå skader på maskinen

Du vil også se andre viktige meldinger etter følgende ord:

MERK: Din gressklipper eller annen eiendom kan bli skadet hvis du ikke følger instruksjonene.

Formålet med disse meldingene er å hjelpe deg med å unngå skade på din gressklipper, annen eiendom, eller miljøet.

ADVARSEL

For å sikre trygg betjening -

HONDA gressklippere er designet for sikker og pålite- lig bruk hvis de blir håndtert i tråd med instruksjonene. Pass på at du har lest og forstått bruksanvisningen før du betjener gressklipperen for å unngå person- eller maskinskade.

• Les instruksjonene nøye. Gjør deg kjent med betjeningsfunksjonene og riktig bruk av maskinen. Lær hvordan motoren stoppes hurtig.
• Bruk gressklipperen bare til formålet den er ment for: klippe gress og samle opp gress og løv. Enhver bruk som ikke er omtalt i instruksjonsbøken kan være farlig og påføre maskinen skade. Samtidig som garantien vil falle bort og produsenten fraskrive seg ethvert ansvar.
• La aldri barn eller andre som ikke er fortrolige med instruksjonene betjene gressklipperen. Husk at aldersgrense for betjening av motoriserte gressklippere kan variere lokalt.
  • Bruk aldri gressklipperen:

- Når mennesker, og spesielt barn eller husdyr er i nærheten.

- Om føreren har inntatt medisiner eller stoffer som kan påvirke konsentrasion- og reaksionsevne.

• Husk- det er føreren som til enhver tid er ansvarlig for ulykker og eventuelle skader som måtte påføres andre personer eller deres eiendom.
• Bruk alltid solid fottøy og lange bukser når du betjener gressklipperen. Bruk aldri klipperen hvis du går barbeint eller bruker åpne sandaler
• Gå over området du skal klippe på forhånd og fjern alle gjenstander som kan kastes ut av gressklipperen – som f.eks. steiner, pinner, metallbiter, bein og lignende.

• Bensin til gressklippere er ekstremt brannfarlig:

• Lagre bensin kun i godkiente kanner som er beregnet for bensin.

• Fyll drivstoff utendørs før du starter motoren. Røyk ikke eller ha annen åpen flamme när du fyller eller behandler bensin.Ta aldri av bensinlokket eller fyll bensin mens motoren går eller er varm.
• Skulle du søle bensin, forsøk ikke å starte motoren. Fjern maskinen fra bensinsølet og pass på at det ikke finnes noen antenningskilde i nærheten før bensinen har fordampet fullstendig.
• Skru bensinlokket forskriftsmessig på plass igjen.

- Bytt ut ødelagt eksosanlegg.

- Før du bruker gressklipperen, sjekk alltid at rotorkniven, festeboltene og knivfeste ikke er slitt eller skadet. Skift alltid ut kniv og knivbolter i sett slik at balansen ikke forrykkes.

• Kjør aldri klipperen i lukkede rom uten sikker ventilasjon. Avgassene inneholder karbon monoksyd som er en luktfri og dødelig gass. (CO)
• Klipp bare i dagslys eller godt kunstig lys
• Unngå å bruke gressklipperen hvis gresset er vått, der det er mulig.

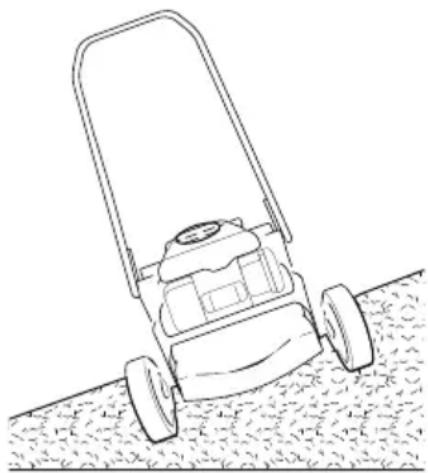

• Skal du bevege deg i skråninger:

• Vær alltid sikker på at du har godt fotfeste.

• Klipp på tvers av skråningen, aldri opp og ned.
• Gå – aldri løp, eller la deg trekke etter maskinen.
• Vær ekstremt forsiktig når du skifter retning i en skråning.
• Klipp ikke på ekstremt bratte skråninger, max 20 grader.

- Vær ekstremt forsiktig når du trekker gressklipperen mot deg.

• Stopp rotorkniven hvis gressklipperen må tiltes for transport, når du krysser andre overflater enn gress, og når du transporterer gressklipperen til og fra områdene som skal klippes.
• Bruk aldri gressklipperen om sikkerhetsutstyret er defekt. Klipp aldri hvis gressoppsamler eller utkasterdeksel ikke er på plass.
• Forsøk ikke å gjøre høydejusteringer på klippechassiet mens motoren går.
• Ikke gjør forandringer på regulatoren eller forsøk å trimme motoren.
• Selvgående modeller og modeller med Rotorstopp:
• Frigjør knivclutchen før du starter motoren.
• Start og stopp motoren i henhold til instruksjonene og med føttene godt unna rotorkniven..
• Ikke tilt gressklipperen när du skal starte eller stoppe motoren. Start motoren med klipperen parkert på et plant underlag fritt for fremmede gjenstander eller høyt gress.
• Hold hender og føtter på trygg avstand fra alle roterende deler. Stå ikke foran utkasteråpningen när motoren går.
• Løft aldri opp eller bær klipperen mens motoren går.

• Stopp motoren og koble av hetten for tennpluggen:

• Når du skal foreta enhver form for arbeid under klippechassiet eller på utkastersystemet.

• Når du skal sjekke, rengjøre eller utføre arbeid på klipperen.
• Etter at du har kjørt på fremmedlegemer. Kontroller at gressklipperen ikke har tatt skade og gjør eventuelle reparasjoner før du på nytt starter og betjener gressklipperen.
• Hvis gressklipperen begynner å vibrere unaturlig, stopp motoren umiddelbart, og foreta nødvendige utbedringer før motoren startes på nytt.

- Stans motoren:

• Reduser hastigheten når du skal stoppe motoren, og steng bensintilførselen når du er ferdig med å klippe.
• Sørg for at alle skruer, muttere og bolter sitter godt for å sikre at gressklipperen er trygg å betjene.
• Sett aldri gressklipperen til lagring innendørs med bensin på tanken. Bensindamp representerer en sikkerhetsrisiko hvis den kommer i kontakt med åpen ild, elektriske gnister eller kilder med høy temperatur.
• La motoren avkjøles før du dekker klipperen til.
• For å redusere brannfare, hold klipperen og følgende områder på den ren for gress, overskytende fett på motor, eksossystem, batterikassett samt området hvor du oppbevarer drivstoff.
• Skift ut slitte eller ødelagte deler for din egen og andres sikkerhet.
• Hvis bensintanken må tømmes, så gjør dette utendørs mens motoren er kald.
• Bruk beskyttelsesbriller när du klipper.

Avfallshändtering

For å beskytte miljøet, kast ikke produktene olje, bensin, batterier osv. sammen med vanlige husholdningsprodukter. Pass på å overholde lokale regler og forskrifter for avfallshåndtering, eller kontakt din lokale HONDA fagforhandler med spørsmål om gjenvinning.

Disse merkene er plassert på maskinen din og advarer mot mulige farer som kan føre til alvorlige skader. Sett deg inn i merkenes betydning. Skulle et merke bli borte eller uleselig, får du nytt hos din HONDA fagforhandler.


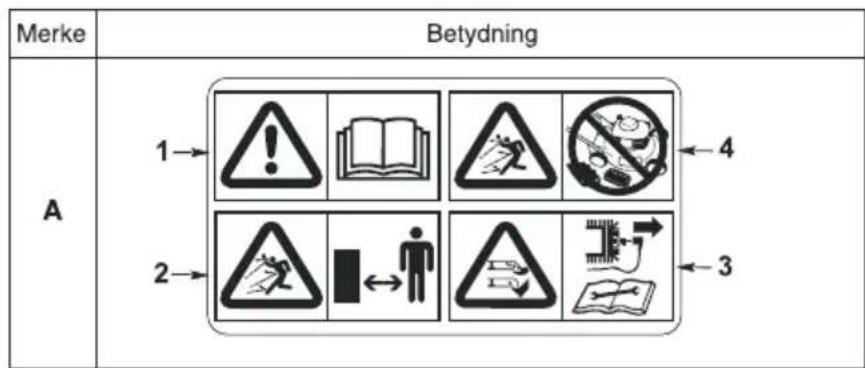

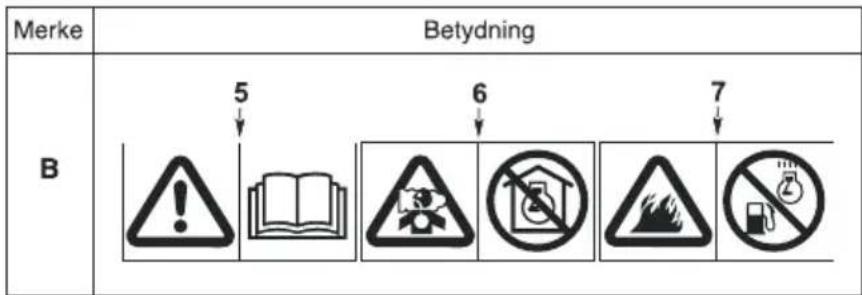

Merke	Betydning
C

1. Advarsel. Les instruksjonsboken før maskinen tas i bruk.

2. Fare for flygende gjenstander. Hold andre personer borte fra området mens du klipper.

3. Roterende kniv – fare for kutt-skader. Hold hender og føtter borte fra klipperdekselet. Ta plugghetten av tennpluggen før du foretar noe som helst vedlike-holdsarbeid.

4. Kjør aldri gressklipperen uten at sikkerhetsutstyr, som for eksempel utkastdeksel eller gressoppsamler, er på plass.

5. Advarsel. Les instruksjonsboken før maskinen tas i bruk.

6. Motoren avgir farlige gasser. Kjør ikke gressklipperen på innelukkede områder.

7. Bensin er ekstremt brannfarlig. Stopp motoren før du etterfyller bensin.

8. Fare for flygende gjenstander. Hold andre personer borte fra området mens du klipper.

9. Kjør aldri gressklipperen uten at sikkerhetsutstyr, som for eksempel utkastdeksel eller gressoppsamler, er på plass.

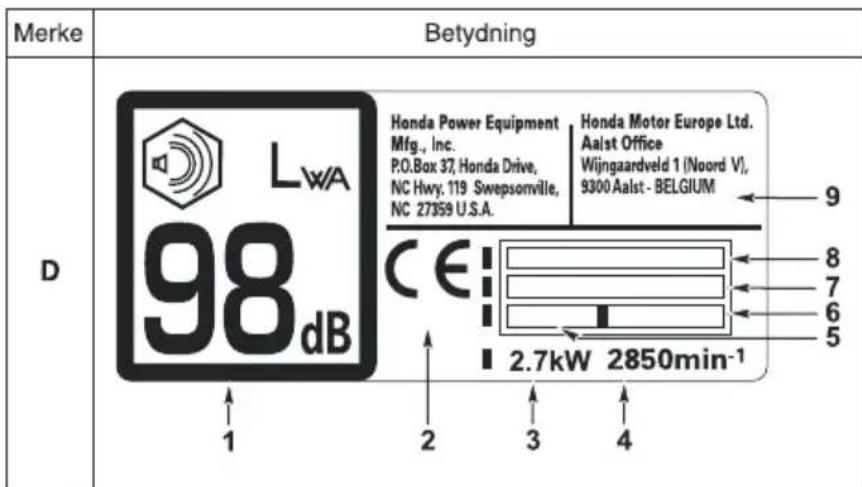

Gressklipperens identifikasjonsmerke (CE-merke)

1. Tillat støynivå ifølge EU-direktiv 2000/14/EC

2. Konformitetsmerke ifølge modifi- sert direktiv ECC/89/392

3. Nominell effekt i kilowatt (kW)

4. Anbefalt motorhastighet i o/min.

5. Vekt i kilo.

6. Produksjonsnummer.

7. Serienummer.

8. Modell.

9. Produsentens navn og adresse.

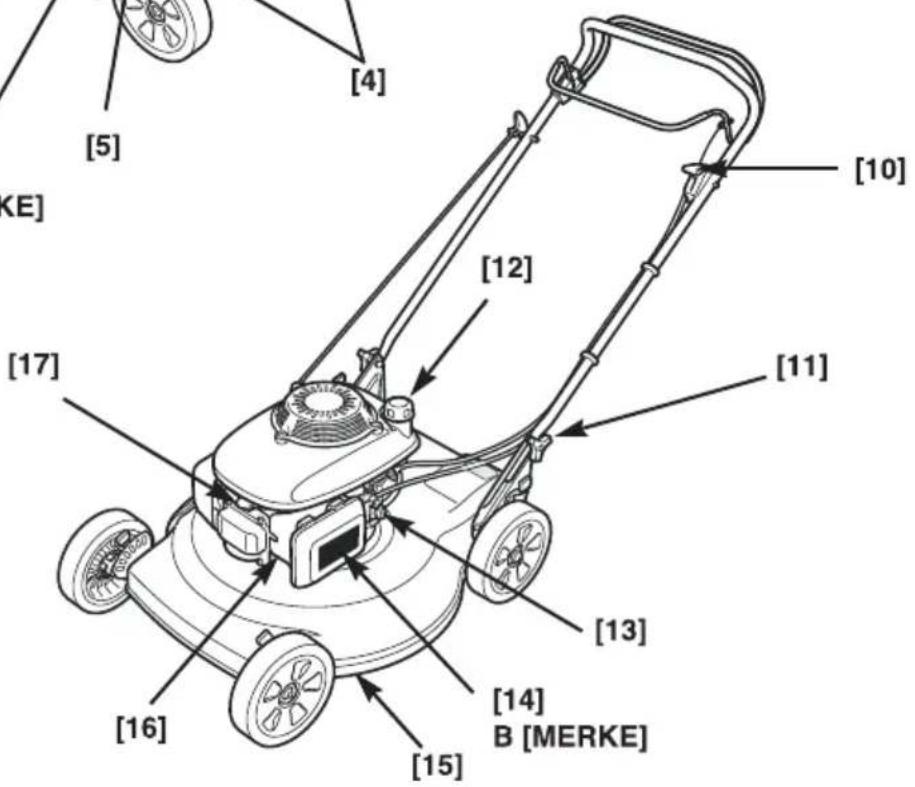

3. MASKInEnS HovEddELEr

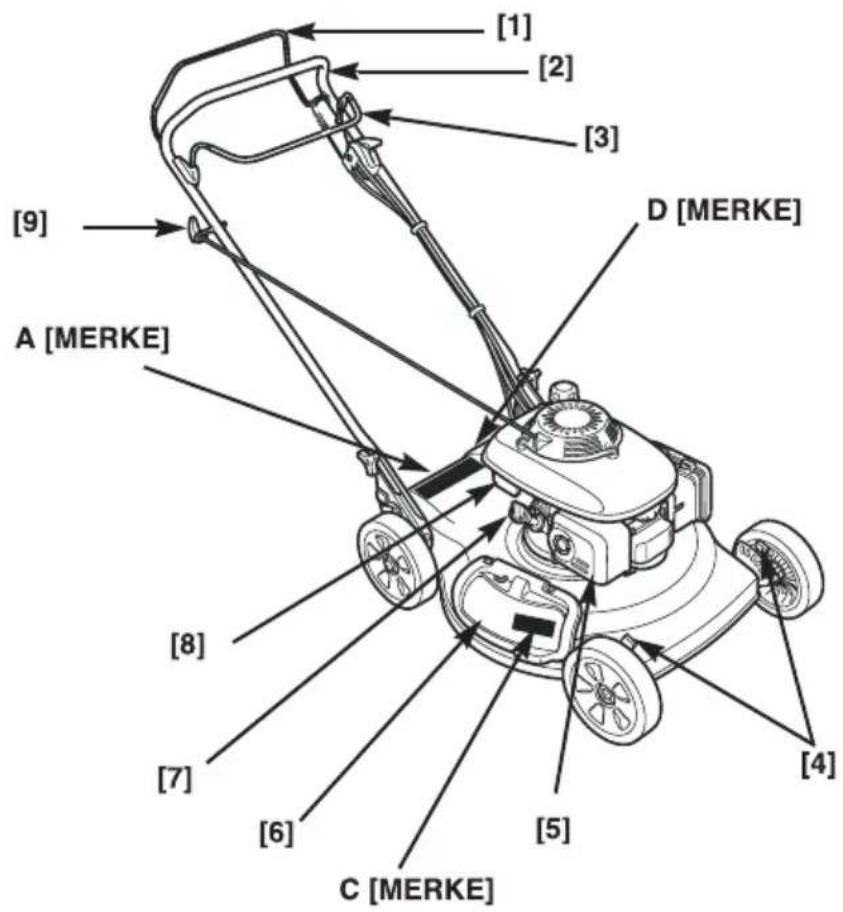

1. Hjuldriftshendel
2. Håndtak
3. Hendel/knivkontroll
4. Hendel for justering av klippehøyde (4)
5. Eksosanlegg
6. Utkasterdeksel
7. Oljelokk
8. Motorens serienummer

9. Starthåndtak

10. Gasskontroll

11. Vingemutter for justering av håndtaket
12. Bensinlokk
13. Bensinkran
14. Luftfilter
15. Gressklipperdeksel
16. Forgasser
17. Tennplugghette

Fjern all bølgepappen rundt håndtaket.

Klargjøring av håndtaket:

1. Slakk de to vingemutterene (1) på nedre del av håndtaket nok til å heve håndtaket opp i riktig posisjon for klipping.
2. Skru til vingemutterne skikkelig.
3. Ta plugghetten av tennpluggen.

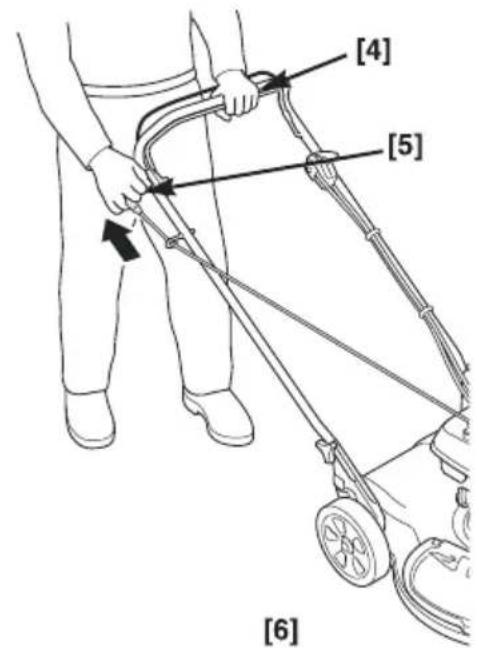

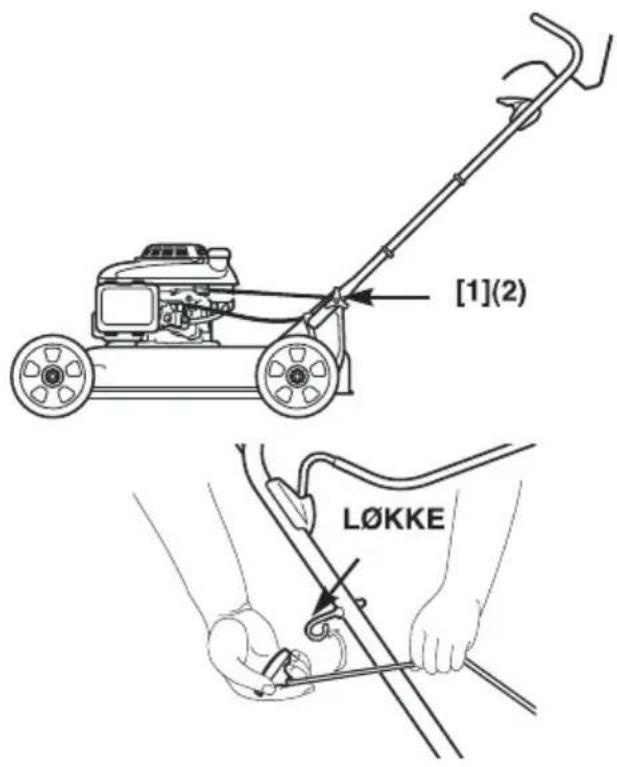

4. Trekk ut startsnoren fra svinghjulet, og trekk starchåndtaket opp til festpunk-tet på styret
5. Slipp starchåndtaket til svinghjulet og før startsnora inn i festepunktet.
6. Sett plugghetten på tennpluggen.

Motorolje

Gressklipperen fraktes UTEN OLJE i motoren.

Fyll olje (SAE 10W-30) klassifisert som API SJ eller senere på motoren opp til nivået mellom øvre (2) og nedre (3) grense på peilestaven (1). Se tegningen. Volum 0,6 liter.

Overfyll ikke motoren med olje. Hvis motoren blir overfylt, kan overskuddsoljen trenge inn i luftfilterhuset og selve luftfilterelementet.

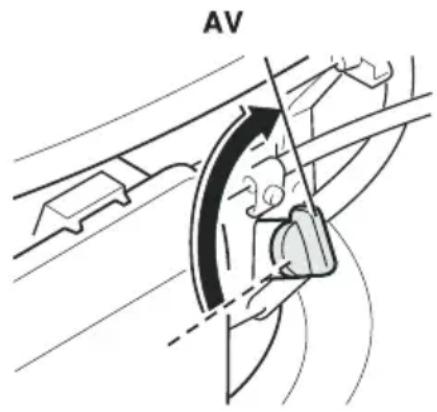

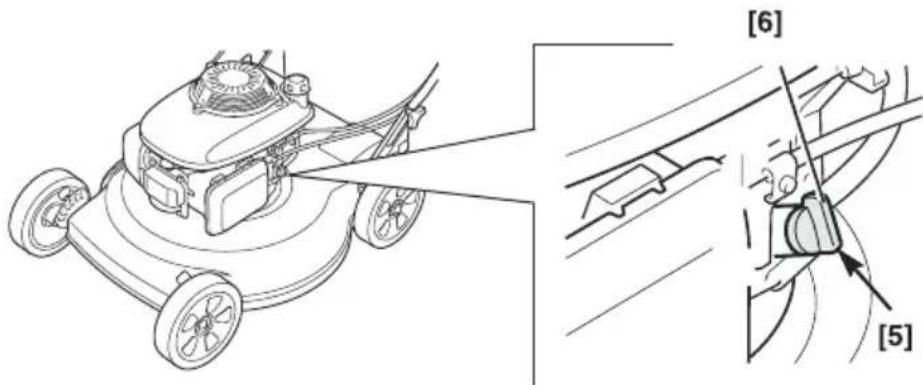

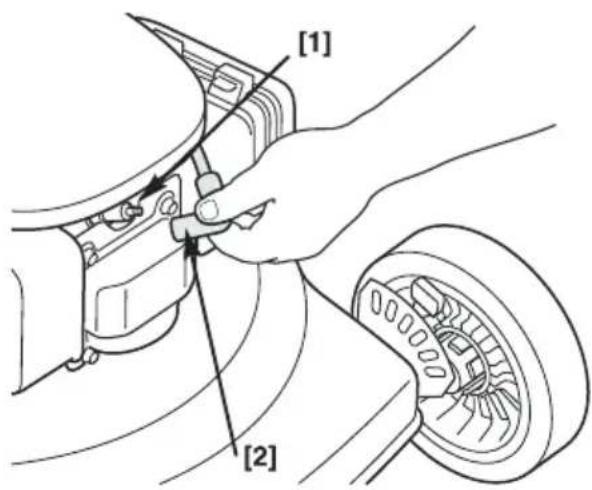

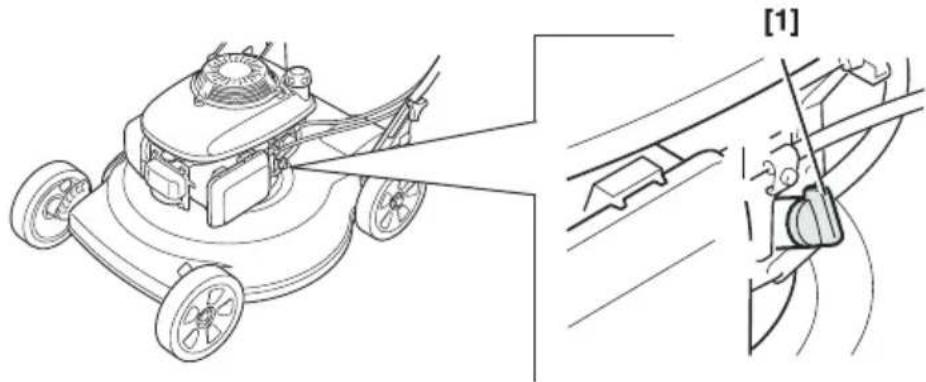

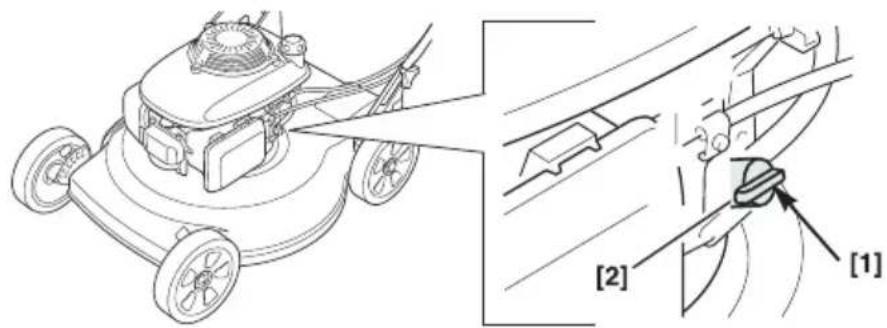

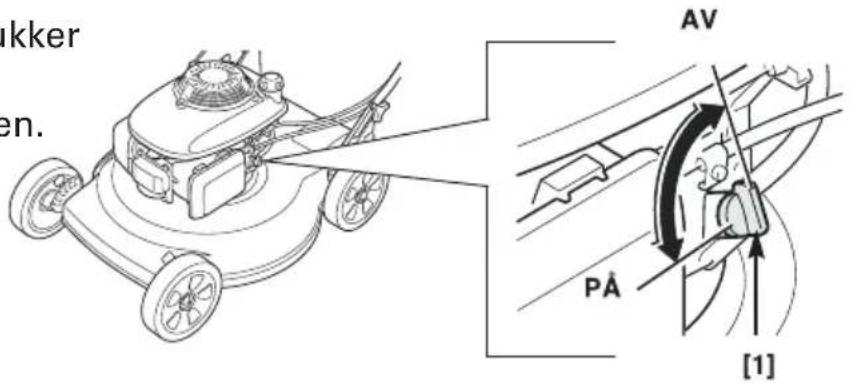

Bensinkrana (1) åpner og lukker forbindelsen mellom bensintanken og forgasseren.

Gasskontroll

Gasskontrollen kontrollerer følgende funksjoner:

N	CHOKE For å starte en kald motor.
	HURTIG For å starte en varm motor og for å klippe gresset.
	SAKTE For å sette motoren på tomgang.

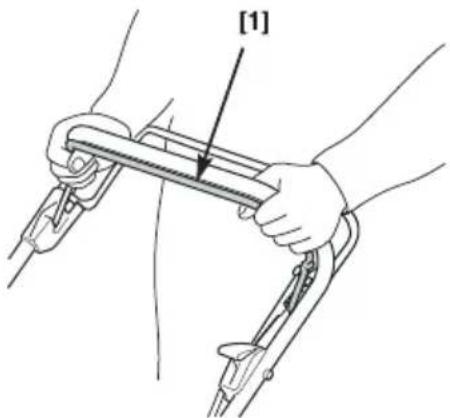

Hendel/knivkontroll (1) er koblet til motorbremsen og til motorens stoppbryter. Motoren vil ikke starte hvis hendelen ikke er trukket tilbake mot styrebøyle.

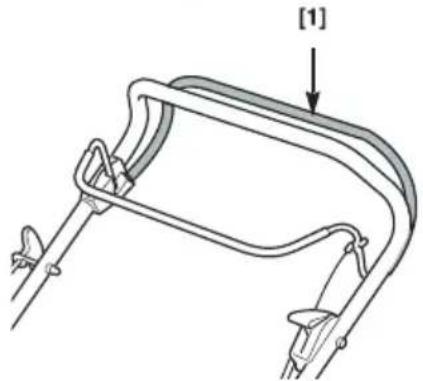

Hjuldriftshendel

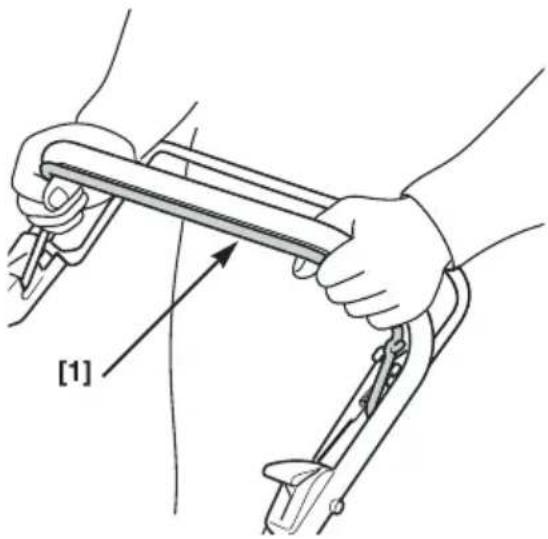

Hjuldriftshendelen (1) kobler inn og ut giret som drifter bakhjulene. Hjuldriftshendelen bør bare brukes når motoren er igang.

Hendel for justering av klippehøyde

Det er seks justeringsmuligheter for klippehøyde. Klippehøydene vist er om- trentlige. Den faktiske høyden på gresset vil variere med plen- og jordtype.

Pass på at du bruker beskyttende klær. Lange bukser og beskyttelsesbriller kan minske risikoen for skade som følge av flygende gjenstander. Bruk fot- tøy som beskytter føttene og som gjør at du ikke sklir på glatte flater eller i skråninger.

Inspiser plenen

For din egen og andres sikkerhet, inspiser alltid plenen før du klipper den.

Alt som kan plukkes opp av rotorkniven og kastes ut er en potensiell fare for deg selv og andre. Se etter ting som steiner, greiner, bein, og ledninger. Fjern dem fra området som skal klippes.

Mennesker og dyr

Mennesker og dyr som oppholder seg i området kan bevege seg inn foran der du klipper eller i en posisjon der de kan ble truffet av flygende gjenstander. Pass på at det ikke oppholder seg noen mennesker, spesielt barn, og dyr i området när du klipper. Husk at deres sikkerhet er ditt ansvar.

Plen

Sjekk lengden på gresset og tilstanden til plenen, så du vet hvilken klippehøyde og fremdrifthastighet du skal benytte deg av.

Unngå å klippe vått gress. Ikke bare vil gresset tette klipperdekselet ditt og samle seg i hauger på plenen, det gir også dårlig friksjon, som øker risikoen for at du mister fotfestet mens du klipper

1. Sett bensinkrana på «av» (se side 12).
2. Ta plugghetten av tennpluggen (se side 38)
3. Len gressklipperen over mot høyre så luftfiltrethuset står opp (1). Dette vil hjelpe til med å forhindre ben-sinlekkasje, at motoroljen kommer inn i luftfilteret, og mot at gressklipperen blir vanskelig å starte.

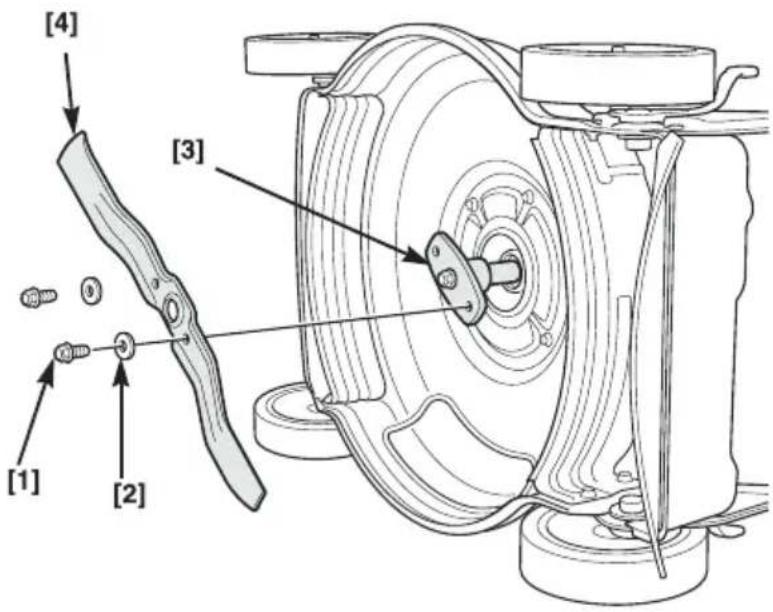

4. Inspiser rotorkniven (2) for skade, sprekker, og omfattende slitasje, rust eller nedbrytning.

ADVARSEL

En slitt, skadd eller sprukken kniv kan knekke, og bitene bli til farlige prosjektiler.

Flygende gjenstander kan medføre alvorlig skade.

Sløv rotorkniv kan slipes, men kniv som er slitt, bøyd, sprukket eller på annen måte skadd må skiftes ut. Slitt eller skadd kniv kan knekke, noe som kan føre til at biter av kniven blir kastet ut fra gressklipperen.

Når et kniv må slipes eller byttes, ta med gressklippe-ren til en autorisert HONDA fagforhandler. Eller du kan bytte kniv selv, forutsatt at du har riktig verktøy.

Sjekk at knivboltene (2) sitter godt (se side 40).

Motoroljenivå

Kontroller motorens oljenivå med motoren stoppet og gressklipperen stående på en plan overflate.

Bruk kun firetakts motorolje av type API, kategori SJ eller senere. Sjekk alltid API SERVICE-merket på oljebeholderen for å forsikre deg om at den inkluderer bokstavene SJ eller høyere (SK, SL, osv.)

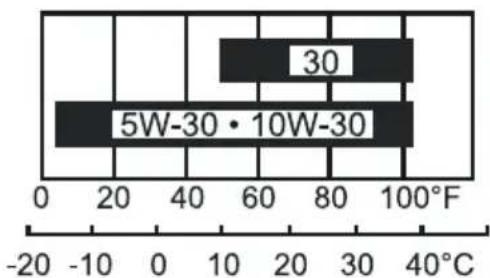

SAE 10W-30 er anbefalt for generelt bruk. Andre viskositeter vist i tabellen kan benyttes när temperaturen i ditt område er innenfor temperaturene i tabellen.

MERK:

• Å bruke gressklipperen uten nok motorolje kan medføre alvorlig motorskade.

• Å bruke ikke-rensende olje kan forkorte motorens levetid, og bruk av totakts motorolje vil skade motoren.

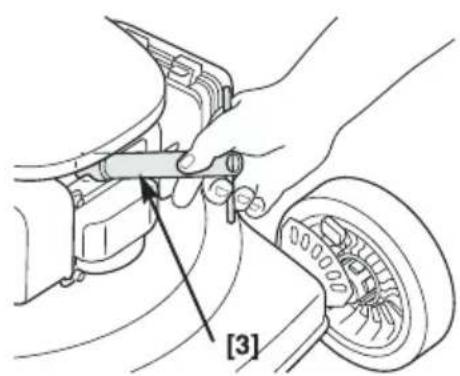

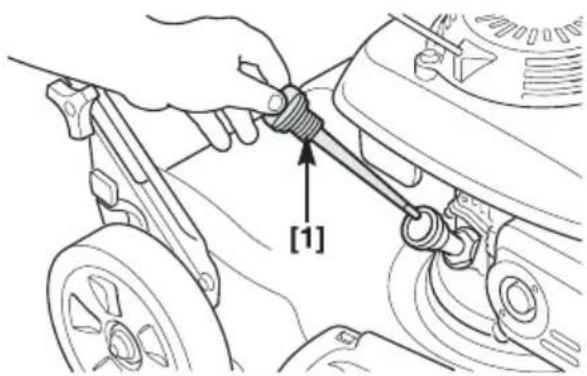

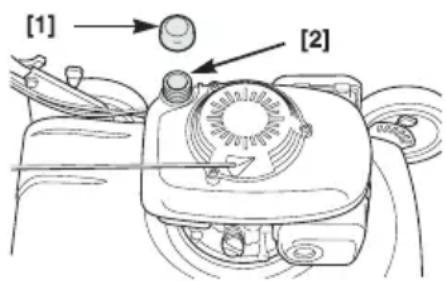

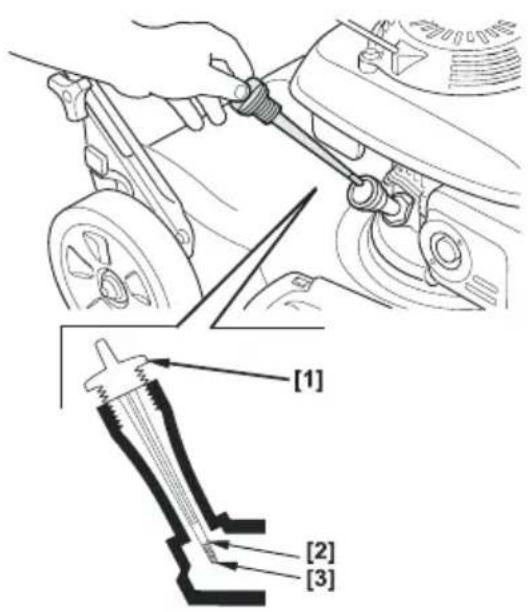

• Fjern oljelokket/peilestaven og tørk av peilepinnen.

• Sett inn peilepinnen i påfyllingsstussen. Skru den ikke ned. Løft opp peilepinnen og mål oljenivået.
• Hvis oljenivået er nær nedre grense (3), fyll anbefalt mengde olje så det när øvre grense (2) på peilepinnen. Overfyll ikke.
• Sett på oljelokket og skru peilepinnen godt til.

Denne motoren er beregnet å bruke blyfri bensin med oktan 91 eller høyere.

Fyll bensin i et godt ventilert område før du starter motoren. Hvis motoren allerede er blitt varm, la den kjøles før du fyller. Fyll aldri bensin inne i en bygning der avgassene kan antennes av flammer eller gnister.

Du kan bruke vanlig blyfri bensin som inneholder ikke mer enn 10 volumprosent etanol (E10) eller 5 volumprosent metanol. I tillegg må metanolholdig bensin også inneholde løsemiddel og rustbeskyttelse. Bruk av bensintyper som overskrider ovennevnte innhold av etanol eller metanol kan gi motorproblemer og gå ut over motorytelsen. Det kan også skade metall-, gummi- eller plastikkdeler i bensinsystemet. Motorskader eller problemer med motorytelsen som følge av dette, dekkes ikke av produktgarantien.

Hvis gressklipperen ikke skal brukes jevnlig, vennligst les bensininstruksen under kapittelet «lagring» (se side 30) for ytterligere informasjon om bensinforvitring.

ADVARSEL

Bensin er ekstremt brannfarlig og eksplosiv.

• Stopp motoren og hold lang avstand til mulig varme, gnister eller åpen flamme.
• Fyll bensin utelukkende utendørs.
• Tørk opp søl umiddelbart.

Bruk aldri gammel eller forurenset bensin, eller en olje/bensinblanding. Unngå å få skitt eller vann i bensintanken.

MERK:

Bensin kan skade maling og plastikk. Pass på å ikke søle bensin når du fyller tanken. Skade som følge av bensinsøl dekkes ikke av garantien.

Fjern bensinlokket (1) og sjekk bensinnivået. Fyll tanken hvis det er lite bensin. Fyll forsiktig så du ikke söler. Ikke overfyll; det skal ikke være noe bensin i tankens hals.

Flytt klipperen minst tre meter vekk fra stedet du fylte før du starter motoren

Luftfilterinspeksjon

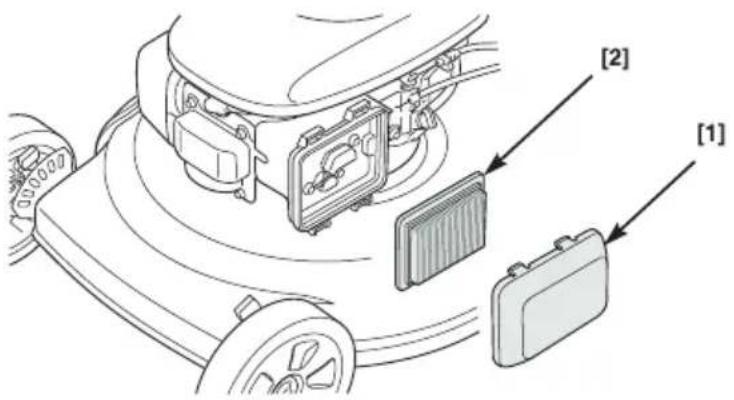

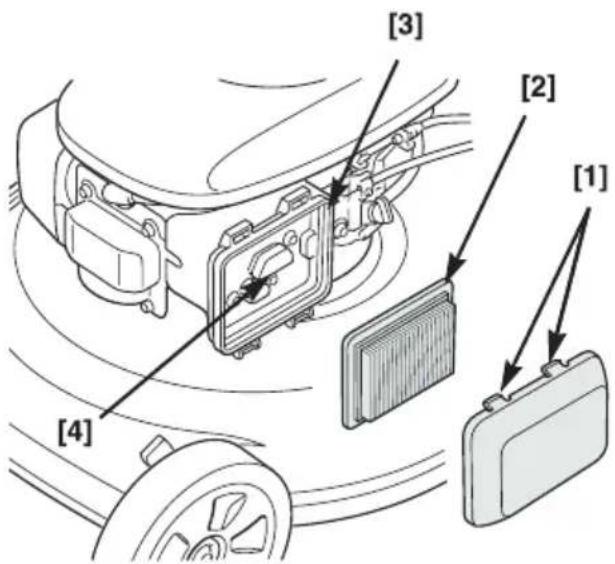

Fjern dekselet (1). Pass på at filteret (2) er rent og i god stand. Et skittent luftfilter vil hindre luft fra å nå inn til forgasseren, noe som vil redusere motorytelsen. Se side 37 for vedlikehold av luftfilter.

Mulching eller sideutkast

Klipperen kan brukes som mulching gressklipper (finklipper gresset), eller den kan kaste gresset ut til siden. For å bruke klipperen som mulching klipper, må utkasterdekslet på siden tas av, og sidedøren på klipperdekselet være helt lukket.

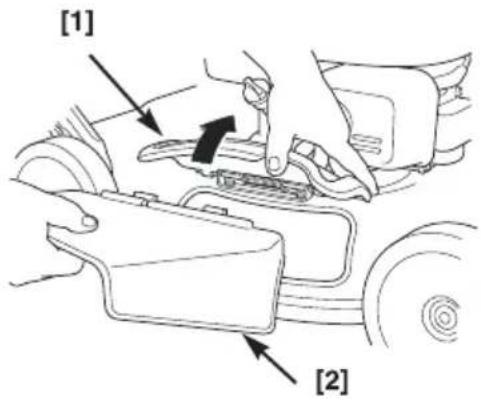

For å kaste gresset ut gjennom side-åpningen (1), løft sidedøren opp og installer utkasterdekslet (2) som vist.

Klippehøyde

Sjekk klipperchassiet høydeinnstillinger og forsikre deg om at alle fire justerings-hendeler (1) er stilt i samme høydestilling.

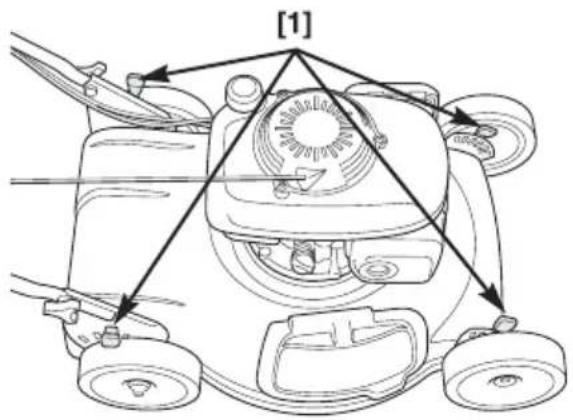

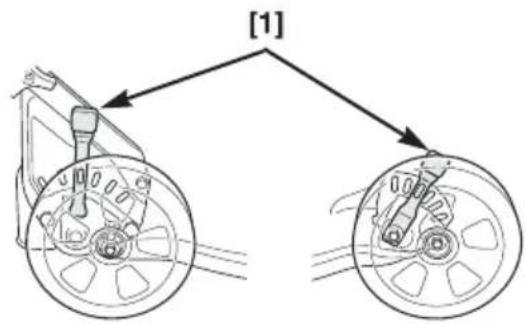

For å justere klippehøyde, skyves hver justeringshendel (1) mot hjulet og føres inn i ønsket hakk.

Hvis du ikke er sikker på hvilken klippe-høyde du skal velge, starter du med en høyde og sjekker resultatet på plenen etter at du har klippet et lite felt. Deretter kan du på nytt justerer høyden igjen, hvis nødvendig.

Forholdsregler

Vi ber deg om å lese kapitlene SIKKERHETSREGLER (side 5) og F∅R DU STARTER (side 14) før du bruker gressklipperen første gang.

Selv om du har betjent andre gressklippere, er det en fordel å ta seg tid til å bli kjent med hvordan din nye Honda gressklipper fungerer, og øve på et sikkert område til du føler deg trygg på hvordan den skal brukes.

For din egen og andres sikkerhets skyld, unngå å starte eller betjene motoren i et lukket område som for eksempel en garasje. Gressklipperens eksos inneholder giftig karbonmonoksid (CO) som kan oppsamles raskt i et lukket område og medføre sykdom eller i verste tilfelle død.

Start av motoren

Rotorkniven roterer när du drar i startsnoren. Det er enklest å starte motoren på et område som allerede er klippet eller i det minste fritt for motstand så kniven kan bevege seg fritt.

1. Sett bensinbryteren (1) i posisjonen PÅ (2)

1. Sett gasskontrollen (1) i riktig startposisjon
2. Slipp hendelen for hjuldrift. Hvis hendelen for hjuldrift er klemt inn mot håndtaket, vil gressklipperen bevege seg fremover när motoren starter.
3. Klem hendelen for knivkontroll (4) inn mot håndtaket.
4. Dra lett i starteren (5) til du føler motstand, og dra så hardt. Før startsnoren forsiktig tilbake.
   Hold hendene og føttene i god avstand til klipperchassiet når du starter motoren og kjører gressklipperen.
   Hendelen for knivkontroll må holdes inntil håndtaket så lenge det er ønskelig at kniven roterer. Motoren stanser hvis du slipper hendelen.
5. Juster gasskontrollen fra CHOKE (2) så snart motoren har startet og er varm nok til HURTIG-posisjonen (3) eller i SAKTE-posisjon (6) for å la den stå på tomgang.

Hvis motoren fremdeles nekter å starte etter gjentatte forsøk på å dra i start-snoren, kan det hende motoren har blitt våt.

For å utbedre en våt motor:

1. Skru ut og tørk av tennpluggen. Når pluggen skal skrus inn igjen, gjør du dette for hånd så langt du kan for å sikre at den tar riktige gjenger. Bruk deretter pluggnøkkelen og stram pluggen ytterligere 1/4-1/8 omgang for å gi pakningen riktig press.
2. Sett gasskontrollen i HURTIG-posisjonen og repetér steg 3-5 under START AV MOTOREN.

Bruk i store høyder

I store høyder blir luft/drivstoffblandingen i forgasseren for fet. Ytelsen vil gå ned, og bensinforbruket øker. En veldig fet blanding vil også sote tennpluggen og gjøre gressklipperen vanskelig å starte.

Ytelsen i store høyder kan forbedres ved å modifisere forgasseren. Hvis du alltid bruker gressklipperen i høyder over 1500 meter, bør du få din HONDA fagforhandler til å modifisere forgasseren.

Selv med modifisert forgasser vil motorytelsen gå ned med omtrent 3,5% for hver 300 meter i høydeøkning. Effekten høyden har på motoren vil bli vesentlig større hvis forgasseren ikke blir modifisert.

MERK:

Når forgasseren har blitt modifisert for å operere i store høyder, vil luft/ drivstoffblandingen bli for tynn for bruk i lave høyder. Bruker du gressklipperen i høyder under 1500 meter med modifisert forgasser, kan det føre til en overoppheting av motoren og dermed alvorlig motorskade. Sørg derfor for å få modifisert forgasseren tilbake til fabrikkinstillinger hvis du skal bruke gressklipperen i lave høyder.

Bruk av kontroller for klipping

Gasskontroll

For å sikre best mulig kvalitet på klippingen, bør du alltid klippe med gasskontrollen (1) satt på HURTIG (2). Når kniven roterer på den fastsatte hurtige hastigheten, skaper kniven et kraftig sug som løfter og klipper gresset mer effektivt og jevnt.

Ikke øk motorhastigheten utover den hastighet som er innstilt fra fabrikk.

System for knivkontroll

Hendelen for knivkontroll må klemmes helt inn mot håndtaket for å få startet motoren. Rotorkniven begynner å rotere när hendelen er klemt inntil håndtaket og man drar i start-snora.

Fortsett å klemme hendelen inntil håndtaket for å holde motoren og kniven i gang.

Slipp hendelen for å stanse motoren og knivens rotasjon

System for fremdrift

Skyv clutchhendelen for fremdrift (2) fremover og hold den inntil håndtaket for å få gressklipperen til å bevege seg fremover.

Slipp hendelen for å stanse gressklipperens fremdrift bevegelse.

Slipp alltid clutchhendelen for fremdrift før du starter motoren. Hvis hendelen er i aktiv posisjon, vil gressklipperen bevege seg fremover när du starter motoren.

1. Juster gasskontrollen (1) til SAKTE-posisjonen (2).

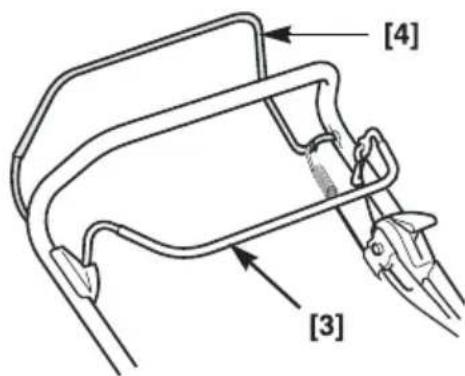

1. Slipp clutchhendelen for fremdrift (4) og hendelen for knivkontroll (3) for å stanse motoren.

2. Når gressklipperen ikke er i bruk, steng bensinkranen (5) AV (6).

Regler for sikker gressklipping

For din egen sikkerhet, pass på at alle fire hjul er i bakken til enhver tid, og vær forsiktig så du ikke mister fotfeste og kontroll over gressklipperen. Hold et godt tak rundt håndtaket og gå, aldri løp, med gressklipperen. Vær veldig forsiktig når du beveger deg over ujevnt eller i kupert underlag.

Hvis gressklipperen kjører seg fast, ikke spark eller skyv gressklipperen med beinet. Bruk håndtaket for å håndtere gressklipperen.

ADVARSEL

Rotorkniven er skarp og roterer i høy hastighet.

En roterende kniv kan medføre alvorlige kuttskader og amputere fingre og tær.

• Bruk beskyttende fottøy
• Hold hendene og føttene vekk fra klippechassiet når motoren går.
• Stans motoren helt før du inspiserer eller utfører justeringer og vedlikehold på gressklipperen.

Skråninger

Kjør alltid på tvers av skråninger, ikke opp og ned. Unngå bratte skråninger (mer enn 20°), og vær forsiktig når du skifter retning. Å bevege seg i en skråning når gresset er fuktig eller vått kan føre til at du sklir, faller, og mister kontroll over gressklipperen.

Hindringer

Bruk siden på gressklipperen til å klippe tett inntil hindringer, som gjerder og vegger.

Slipp clutchhendelen for fremdrift for å stanse fremdriften når du klipper rundt trær og andre hindringer. Skyv gressklipperen rundt hindringer for å sikre maksimal kontroll. Vær forsiktig når du beveger deg over hindringer som er lagt ned i plenen, som sprinkleranlegg, brosteiner, kanter osv. Unngå alt som stikker opp over overflaten på plenen.

Hvis kniven treffer noe, eller hvis gressklipperen begynner å vibrere unormalt, stans motoren umiddelbart og sjekk om det har oppstått en skade. Har kniven truffet et fremmedlegeme kan den være skadd, veivakselen mulig bøyd, og klippechassiet eller komponenter ødelagt eller fått alvorlige skader. Vibrasjoner er vanligvis en indikasjon på alvorlige problemer.

ADVARSEL

Slitt, sprukket eller skadd rotorkniv kan bryte i stykker, og deler av kniven kan bli til farlige prosjektiler.

Flygende gjenstander kan medføre alvorlige skader.

Inspiser kniven jevnlig, og bruk ikke gressklipperen hvis kniven er slitt eller skadd.

Garantien dekker ikke skader påført ved f.eks av kollisjon med naturen.

Grus og løse gjenstander

Grus, løse steiner og andre gjenstander kan bli plukket opp av gressklipperen og kastes mange meter med nok kraft til å forårsake alvorlig personskade og/eller skade på eiendom. Den beste metoden for å unngå potensiell skade fra flygende gjenstander er å slippe motorbremsen for å stoppe knivrotasjonen før gressklipperen når områder med grus, løse steiner eller andre løse gjenstander.

Klipperåd

Når skal plenen klippes?

De fleste gresstyper bør klippes når de har grodd 12-25 mm over anbefalt høyde.

Bruker du mulching metoden må du klippe oftere enn om du bruker gress oppsamler. For best mulig mulching-resultat kan det være nødvendig å klippe plenen to ganger i uken under vekstperioden.

Klippehøyde

Spør din gartner eller et lokalt gartneri for anbefalinger om klippehøyde og råd om vekstvilkår og hvilken type gress som passer best i ditt område.

Hvis du ser nøye etter, vil du se at de fleste gresstyper har stammer og blader. Hvis du klipper av bladene, skalperer du plenen. La gresset få mulighet til å komme seg etter hver gressklipping. Gressklipperen vil jobben bedre, og plenen din vil se penere ut.

Hvis gresset blir for høyt, klipp det én gang på øverste høydejustering og igjen om 2-3 dager. Klipp ikke av mer enn en tredjedel av total gresshøyde i én omgang, ellers kan det utvikle seg brune flekker på plenen.

LANGT NOK

FOR KORT

Justeringer av klippehøyde er forklart i kapittelet om KONTROLL/BETJENING (side 12).

Klippebredde

For å få en jevn overflate på plenen, bør du overlappe hvert klippeskår med et par centimeter. Hvis gresset er veldig høyt eller tykt bør du overlappe noe mer, 5-7 centimeter.

Knivhastighet

Rotorkniven roterer veldig raskt for å klippe optimalt. Ha alltid gasskontrollen på HURTIG-stillingen og kjør motoren på maksimalt antall omdreininger, normalt 2850 o/min.

Hvis motorhastigheten faller, kan det bety at motoren blir overbelastet ved at kniven prøver å klippe for mye gress. Klipp et smalere skår, beveg gress-klipperen saktere fremover, eller juster opp klippehøyden.

Betydningen av skarp rotorkniv

Skarp kniv klipper jevnt. En sløv kniv river i gresset og etterlater opprevne topper som blir brune. Når kniven ikke klipper jevnt lenger, sørg for å slipe eller bytte den ut.

Tørt gress

Er bakken for tørr, vil det støve når du klipper. I tillegg til å medføre ubehag, kan for mye støv føre til at luftfilteret til forgasseren blir tett.

Vått gress er glatt og kan medføre at du mister fotfeste. I tillegg kan vått gress tette klippechassiet og samle seg i hauger på plenen. Vent alltid til at vått gress tørker før du klipper.

Løvavfall

Hvis du vil mulche løvavfall inn i plenen din, la ikke løvlaget bli for tykt før du begynner. For å sikre best mulig resultat, begynn å mulche mens gresset fremdeles synes gjennom løvlaget. På områder der løvet dekker gresset helt, vil det være en fordel å rake vekk noe av løvet før du klipper.

Gjenstoppet klipperdeksel

Før du rensker et gjenstoppet klipperdeksel, stans motoren og sett bensin-bryteren på AV-posisjonen. Ta plugghetten av tennpluggen og skråstill klip-peren mot høyre så luftfilteret står opp.

Rens unnersiden av det gjennstoppede klippechassiet med en pinne, aldri med hendene.

Klippemønster

Din HONDA gressklipper vil arbeide mest effektivt hvis du bruker mønsteret under i så stor grad som mulig. Klippechassiet, utkaster design og retningen rotorkniven roterer fører til at dette klippemønsteret gir best resultat.

Mulching

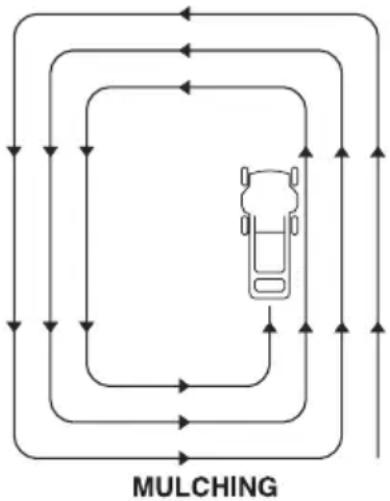

Her bruker du et mønster som går mot klokka. Hvis plenen har uregelmessig form, eller det er mange hindere i veien, del opp plenen i seksjoner der du kan bruke mønster som går mot klokka.

Hvis mulig, bruk samme bevegelsesmønster som anbefales for mulching. Hvis plenen har uregelmessig form, eller det er mange hindere i veien, del opp plenen i seksjoner der du kan bruke mønster som går mot klokka. Dette vil sikre at klipperestene ikke hoper seg opp i banen der gressklipperen skal bevege seg.

8. TRANSPORT

Før opplasting

Har motoren gått og blitt varm, la den kjøle seg ned i minst 15 minutter før du laster gressklipperen opp på transportkjøretøyet. En varm motor og eksosanlegg kan føre til forbrenninger og kan likeledes antenne visse materialer.

Sett bensinkranen (1) i AV-posisjonen. Dette vil forhindre at forgasseren blir våt og reduserer muligheten for bensinlekkasje.

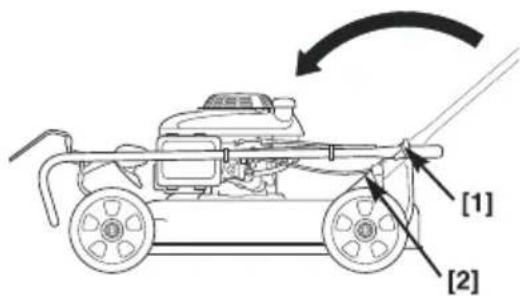

Sammenfolding av håndtak

1. Løsne muttrene til låseboltene (1) på nedre delen av håndtaket.
2. Trekk ut nedre del (2) på håndtaket for å løsne låseboltene. Fold sammen håndtaket ned over gressklipperen.

Når du folder håndtaket ned, vær forsiktig så du ikke klemmer eller knekker kontroll kablene.

På- og avlessing

Plasser gressklipperen så alle fire hjulene står stødig på transportkjøretøyet. Bind fast gressklipperen med remmer eller rep og blokker hjulene. Hold remmene og repene du bruker til å binde gressklipperen fast unna kontrollene, justeringshendeler, kabler og forgasseren.

MERK:

For ikke å miste kontroll over eller skade gressklipperen, unngå å bruke fremdriftssystemet når du går opp eller ned en lasterampe. For å unngå å skade fremdriftssystemet, pass også på at clutchen ikke klemmes inntil håndtaket når gressklipperen rulles bakover.

1. Sett bensinkranen på AV-posisjonen.

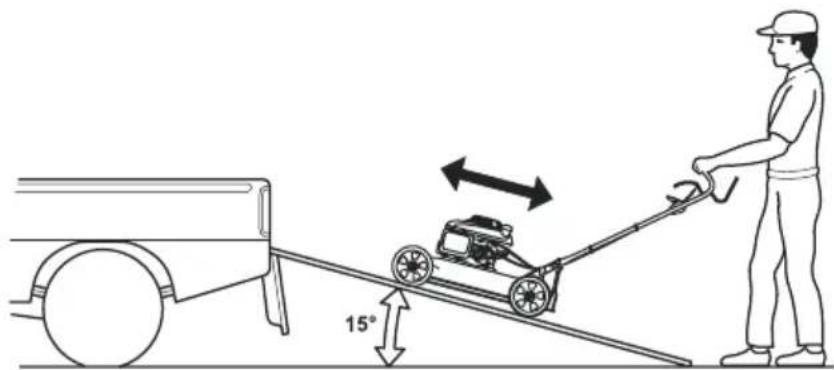

2. Bruk en passende lasterampe. Juster lasterampen så den har en vinkel på mindre enn 15°. Hvis du ikke har en lasterampe tilgjengelig, bør to mennesker løfte gressklipperen sammen av og på transportkjøretøyet for å holde gressklipperen plan.

Riktig lagring er viktig for å holde gressklipperen i best mulig stand. De følgende stegene vil hjelpe deg med å holde gressklipperen fri fra rust og nedbrytning, og til å gjøre gressklipperen enklere å starte når du skal benytte deg av den igjen.

RENSING

Motor

Vask motoren for hånd, og vær forsiktig så du ikke får vann inn i luftfilteret.

MERK:

Å bruke en vannslange eller høyttrykksspyler kan presse vann inn i luftfilteret. Vann i luftfilteret vil drukne papirelementet og vann kan komme inn i forgasseren eller motorsylinderen, noe som vil medføre motorskade. Vann som kommer i kontakt med en varm motor kan også medføre skade. Hvis motoren har vært startet, la den avkjøles i minst en halv time før du vasker gressklipperen.

Klipperdekselet

Før du vasker undersiden av klippechassiet, vær helt sikker på at bensinkranen er i AV-posisjonen. Ta plugghetten av tennpluggen. La gressklipperen hvile på høyre side så luftfiltret peker opp. Dette vil motvirke bensinlekkasje og at gressklipperen blir vanskelig å starte på grunn av våt forgasser. Bruk solide arbeidshansker for å beskytte hendene dine mot rotorkniven.

Vask gressklipperen, inkludert undersiden av klippechassiet.

Hvis du bruker en vannslange eller høyttrykksspyler til å vaske klipperdekselet, pass på så du unngår å få vann i kontrollene og kablene, eller nær luftfilteret og eksosanlegget.

T∅RKING

1. Tørk alle tigjengelige overflater etter at du har vasket gressklipperen.
2. Med gressklipperen i plan, start motoren utendørs og la den gå til den har normal drifttemperatur for å fordampe vannrester som måtte befinne seg på motoren
3. Stopp motoren og la den avkjøles.
4. Etter at gressklipperen er ren og tørr, påfør lakk der hvor lakken er blitt slitt av og spray områder som kan ruste med et tynt lag olje.

Bensin

MERK:

Avhengig av hvor du benytter deg av gressklipperen kan bensinsammensetninger brytes ned og oksidere raskt. Bensinnedbrytning og -oksidering kan skje på så lite som 30 dager og kan medføre skade på forgasseren og/eller drivstoffsystemet. Vennligst ta kontakt med din lokale fagforhandler om råd vedrørende lagring i ditt område.

Bensin vil oksidere og brytes ned når det lagres. Gammel bensin vil gjøre gressklipperen vanskelig å starte, og det legger igjen gummiavleiringer som tetter drivstoffsystemet. Hvis bensinen brytes ned under lagring, kan det hende at du må få byttet ut eller reparert forgasseren og andre deler av drivstoffsystemet.

Hvor lenge bensinen kan bli værende i bensintanken og forgasseren uten å forårsake problemer for systemet vil variere med faktorer som bensinblanding, lagringstemperaturer, og hvorvidt tanken er helt eller delvis fylt. Luften i en delvis fylt tank bidrar til nedbrytning av bensinen. Veldig varmt lagringslokale øker nedbrytningen. Nedbrytning av bensinen kan forekomme på noen få måneder, eller enda mindre hvis bensinen ikke var fersk da du fylte tanken.

For å forhindre problemer relatert til bensin:

1. Tilsett bensinstabilisator – følg produsentens anvisninger. Fyll bensintanken helt opp når du bruker bensinstabilisator. Hvis du ikke fyller tanken helt, vil luften i tanken øke nedbrytningshastigheten på bensinen under lagring.
2. La motoren stå på utendørs i 10 minutter etter at du har tilsatt bensinstabilisator for å være sikker på at den behandlede bensinen har erstattet den ubehandlede bensinen i systemet.
3. Stans motoren og sett bensinbryteren i AV- posisjonen.
4. Start motoren og la den gå til den stanser av bensinmangel i forgasseren. Det burde ikke ta mer enn omtrent tre minutter.

Garantien dekker ikke skade på drivstoffstystemet eller redusert ytelse som følge av mangelfull lagringsforberedelse.

Motorolje

Skift motoroljen (se side 35).

Motorsylinder

Hvis gressklipperen skal lagres i mer enn tre måneder, gjør du følgende (se side 38). Fjern tennplugghetten og skru ut tennpluggen. Hell 1-2 spiseskjeer med ren motorolje i sylinderen. Dra i startsnoren flere ganger for å fordele olje i sylinderen. Sett tennpluggen på plass. Dra forsiktig i startsnoren til du kjenner motstand, og før startsnoren forsiktig tilbake. Ventilene er nå i stengt posisjon og vil hindre at luft og fuktighet kommer inn i sylinderen.

Regler for lagring

Siden gressklipperen lagres med bensin i bensintanken, er det viktig å redusere faren for antenning av bensinavgass. Lagre gressklipperen i et rom med god ventilasjon og langt unna utstyr som kan skape åpen flamme eller gnister, som for eksempel en ovn, varmtvannsbereder eller tørketrommel. Unngå også motorer som skaper gnister, og bruk ikke elektrisk verktøy nær gressklipperen.

Hvis mulig, unngå å lagre gressklipperen i områder med høy luftfuktighet, da dette medfører rust og generell nedbrytning.

Plasser gressklipperen på en plan, stødig overflate. Står den på skrå kan det medføre bensin- eller oljelekkasje.

Håndtaket kan felles ned under lagring (se side 28).

Når motoren og eksosanlegget er avkjølt, dekk over gressklipperen for å unngå å få støv i systemet. En varm motor eller et varmt eksosanlegg kan antenne eller smelte visse materialer. Bruk ikke plastpresenning for å holde støv unna. Et dekke som ikke er porøst vil fange fuktighet inne og føre til rust og generell nedbrytning.

Ut fra lager

Sjekk gressklipperen som beskrevet i kapittelet F∅R DU STARTER (se side 14).

Hvis sylinderen var innsatt med olje under forberedelsene til lagring, vil motoren ryke noe når du starter gressklipperen for ny sesong. Dette er helt normalt, la den gå noen minutter på sakte turtall og røyken vil gradvis avta helt.

Vedlikehold

Betydningen av vedlikehold

Godt vedlikehold er essensielt for trygg, økonomisk og problemfri bruk av gressklipperen. Det vil også bidra til å minske luftforurensing.

For å hjelpe deg med å ta vare på gressklipperen din på best mulig måte, inkluderer de følgende sidene en timeplan for vedlikehold, prosedyrer for rutinemessig inspeksjon, og enkle prosedyrer for vedlikehold som kan utføres med vanlig verktøy. Andre vedlikeholdsoppgaver som er mer kompliserte, eller som krever spesialverktøy, håndteres best av profesjonelle, og det vil vanligvis lønne seg at det utføres av en HONDA fagforhandler eller en annen med nødvendig kompetanse.

Timeplanen for vedlikehold gjelder kun for normale driftsforhold. Hvis du skal betjene gressklipperen under uvanlige forhold, bør du ta kontakt med en autorisert HONDA fagforhandler for anbefalinger for individuelt tilpasset serviceprogram.

Husk at din fagforhandler kjenner gressklipperen din best og har verktøyet til å vedlikeholde og eventuelt reparere den.

For å sikre best mulig kvalitet og pålitelighet, bruk kun nye, originale HONDA-deler, dette også for at produktgarantien skal gjelde.

ADVARSEL

Slurvete vedlikehold, eller unnlatelse av å utbedre et problem, kan medføre funksjonsfeil som gjør at du blir alvorlig skadet, i verste fall med døden til følge.

Følg alltid anbefalingene og timeplanene for inspeksjon og vedlikehold som står i denne instruksjonsboken.

Sikkerhet

Noen av de viktigste sikkerhetsreglene vil komme under. Vi kan allikevel ikke advare deg mot alle mulige farer som kan kunne oppstå når du gjennomfører vedlikehold. Det er bare du selv som til syvende og sist kan ta avgjørelsen om hvorvidt det er trygt å utføre det enkelte arbeid.

ADVARSEL

Å ikke følge sikkerhetsreglene og vedlikeholdsinstruksjonene kan føre til at du blir alvorlig skadet eller i verste fall med døden til følge.

Følg alltid regler og prosedyrer slik de står i instruksjonsboken

Sikkerhetsregler

- Husk at motoren må være stoppet før du begynner med vedlikehold og reparasjoner. Dette vil eliminere flere potensielle farer:

Vær helt sikker på at det er tilstrekkelig ventilasjon når du benytter deg av gressklipperen.

• Brannskader fra varme deler.

La motoren og eksosanlegget avkjøles før du tar på dem.

- Skade som følge av bevegelige deler

La ikke motoren gå med mindre du har fått beskjed om dette.

- Les instruksjonsboken før du begynner, og vær sikker på at du har ferdighetene og verktøvet som kreves.

- For å redusere faren for brann eller eksplosjon, vær forsiktig når du jobber rundt bensin. Bruk bare ikke brennbare løsninger, aldri bensin, til å rengjøre deler. Hold sigaretter, gnister og flammer unna alle deler som har hatt kontakt med bensin.

Timeplan for vedlikehold

Serviceintervall – del

Før all bruk:

• Siekk rotorkniven – se side 15.
• Siekk rotorknivens dreiemoment – se side 41.
• Sjekk nivå på motoroljen – se side 16.
• Siekk luftfilteret – se side 18.

Første måneden eller etter de første fem brukstimene:

- Skift motorolje – se side 36.

Etter hver 25. brukstime:

- Skift ut eller rengjør luftfilterelementet – se side 37.

Etter hver 50. brukstime:

- Skift motorolie – se side 36.

Etter hver 100. brukstime:

• Sjekk og juster tennpluggen – se side 38.
• Sjekk og rens gnistfangeren ^3 – se side 39.
• Sjekk at motorbremsen virker som den skal – se side 39.
• Sjekk rotorknivens kontrollmekanisme ^2 .
• Juster kontrollvaier ^2 .
• Smør tannhjulsdrev i drivhjulene ^2 .

Etter hver 150. brukstime:

• Skift luftfilteret – se side 37.
• Skift tennpluggen – se side 38.
• Juster ventilåpningene ^2 .
• Juster tomgangshastigheten ^2 .
• Rens bensintanken ^2 .

Etter hver 250. brukstime:

- Rens brennkammeret ^2 .

Annenhvert år:

1. Vedlikehold oftere när du benytter gressklipperen i støvete områder.
2. Disse oppgavene bør utføres av en HONDA fagforhandler hvis du ikke har nødvendig kompetanse eller spesialverktøy. Se HONDA verksted-manual for fremgangsmåte.
3. I Europa og i andre land der direktiv 2006/42/EC gjør seg gjeldende, må denne rensingen utføres av din fagforhandler.

Følges ikke timeplanen for vedlikehold kan dette føre til feil som ikke dekkes av garantien.

Motorvedlikehold

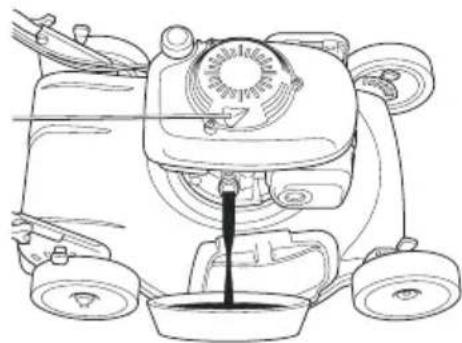

Skift av motorolje

1. Skru bensinkranen AV. Dette vil sikre mot bensinlekkasje (se side 12).
2. Tørk av området der du skal fylle olje, og fjern så oljelokket og peilestav.
3. Plasser en passende beholder nær gressklipperen for å fange opp den brukte oljen, og len så gressklipperen over til høyre side. Den brukte oljen vil renne ut gjennom påfyllingsstussen. Kvitt deg med brukt motorolje og tom emballasje på en måte som tar vare på miljøet. Vi anbefaler at du fyller oljen på en forseglet kanne og bringer den til din lokale servicestasjon for resirkulering. Kast den ikke i søplekassen. Tøm den heller ikke ut på bakken.
4. Fyll anbefalt mengde olje (se side 16). Ikke overfyll. Mål oljenivået som vist.
5. Etter at du har skiftet til ny motorolje, og før du starter motoren, må du sjekke oljenivået med gressklipperen på en plan overflate.

a. Fjern oljelokk/peilepinne.
b. Tørk av peilepinnen.
c. Sett inn og fjern igjen peilepinnen uten å skru den inn i påfyllingsstussen. Sjekk oljenivået på peilepinnen.
d. Hvis oljenivået er under nedre nivå (3), fyll på olje til du når øvre nivå (2) på peile-pinnen. Ikke overfyll. Hvis motoren blir over fylt, kan overflødig olje bli overført til luft-filterhuset eller luftfilterelementet.

MERK:

Kjører du motoren med for lavt oljenivå kan det forårsake motorskade.

e. Skru inn peilepinnen og oljelokket forsvarlig.

Vedlikehold luftfilter

Et skittent luftfilter vil begrense luftstrømmen til forgasseren, noe som vil gi redusert motorytelse. Benyttes gressklipperen i veldig støvete områder, må luftfilteret renses oftere enn det som er spesifisert i kapittelet TIMEPLAN FOR VEDLIKEHOLD (side 34).

MERK:

Å bruke motoren uten luftfilter, eller med et skadet filter, vil gjøre at skitt kommer inn i motoren og forårsake betydelig slitasje på motoren. Denne typen skade er ikke dekket av garantien.

1. Trykk ned på festene (1) til luftfilterdekselet, og fjern så luftfilterdekselet.
2. Fjern luftfilteret (2) fra luftfilterhuset (3).
3. Inspiser filteret, og skift det ut hvis det er skadet.
4. Rens filteret ved å banke det lett mot en hard overflate, eller blås trykkluft (trykket må ikke overstige 207 kPa) gjennom filteret fra inn-siden. Forsøk aldri å børste vekk skitt; å børste vil bare trykke skitt inn i filteret.
5. Rens skitt og støv på innsiden av luftfilterhuset og dekselet med en fuktig fille. Vær forsiktig så du ikke får skitt inn i kanalen (4) som fører til forgasseren.
6. Sett på plass filteret og dekselet.

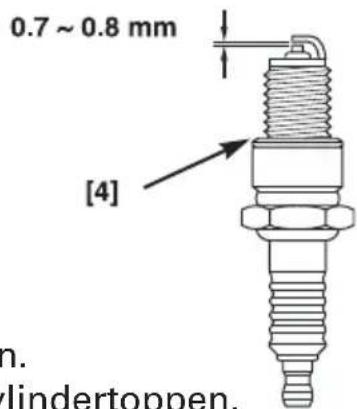

Bruk av feil tennplugg kan føre til motorskade.

For maksimal ytelse, må tennpluggen (1) ha riktig åpning og fri for avleiringer.

1. Koble plugghetten (2) fra tennpluggen, og fjern all skitt fra området rundt tennpluggen.
2. Skru ut tennpluggen med en pluggnøkkel (3).
3. Sjekk tennpluggen. Skift ut tennpluggen hvis elektrodene er skadet eller hvis isolasjonen er sprukket eller skaller av.
4. Kontroller elektrodeavstanden med bladmål. Avstanden skal være 0,7-0,8 mm. Korriger avstanden, hvis nødvendig, ved å forsiktig bøye elektrodesiden.
5. Sett tennpluggen inn igjen – skru den først inn så langt du kan for hånd for å unngå at den går over gjenger.
6. Etter at du har strammet tennpluggen så godt du kan for hånd, stram så til med pluggnøkkel for at pakningen skal få riktig press.
   Hvis du setter tilbake den gamle tennpluggen, stram 1/8 til 14 runde etter at du har strammet for hånd.
7. Hvis du setter inn en ny tennplugg, stram 12 runde etter at du har strammet for hånd for at pakningen (4) skal få riktig press.

MERK:

En løs tennplugg vil lett overopphetes og skade motoren.

En overopphetet tennplugg vil også skade gjengene i sylindertoppen.

1. Fest plugghetten til tennpluggen.

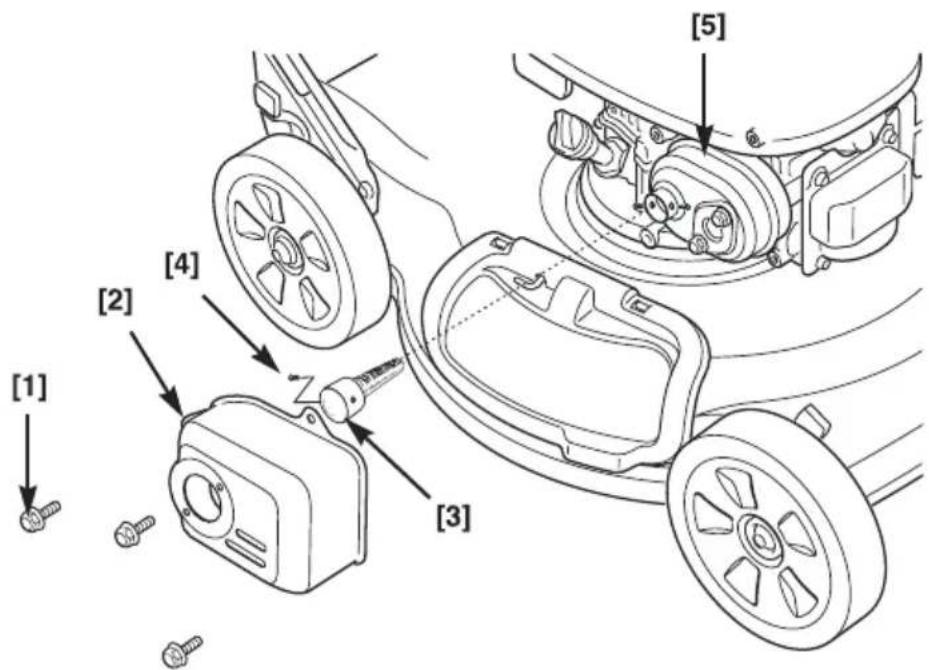

Vedlikehold gnistfanger

I Europa og andre land der direktiv 2006/42/EC gjør seg gjeldende, må denne rensingen utføres av en godkjent mekaniker.

Gnistfangeren må vedlikeholdes for å sikre at den virker som den skal.

1. La motoren avkjøles, og fjern de tre boltene (1) fra eksosanleggdekselet.
2. Fjern dekselet (2) fra eksosanlegget.
3. Fjern skruen (4).
4. Fjern gnistfangeren (3) fra eksosanlegget (5).
5. Sjekk for sot rester på gnistfangeren og eksosrøret. Børst sot rester vekk. Vær forsiktig så du ikke skader overflaten på gnistfangeren.
6. Sett gnistgangeren tilbake i eksosanlegget.
7. Sett inn igjen delene til eksosanlegget og stram de tre boltene.

Demontering og montering av rotorkniven

Hvis du skal demontere rotorkniven for sliping eller utskifting, trenger du en momentnøkkel for hånden når du skal montere kniven på plass igjen. Bruk solide arbeidshansker for å beskytte hendene.

SLIPING AV ROTORKNIVEN: For å unngå at kniven svekkes, forårsake ubalanse eller dårlig klippeevne, bør knivene kun slipes av profesjonelle, som din lokale HONDA-forhandler.

UTSKIFTING AV ROTORKNIVEN: Monter kun en original HONDA-kniv.

Demontering av rotorkniv

1. Steng bensinkranen. Koble fra plugghetten og sett gressklipperen på skrå mot høyre så luftfiltersiden står opp. Dette vil forhindre bensinlekkasje og at gress-klipperen blir vanskelig å starte på grunn av motor-olje i forgasser/ luftfilter.

2. Bruk en 14 mm pipenøkkel og fjern de to knivboltene (1) og spesialpakningene (2) fra knivens knivfeste (3). Bruk en treboks for å hindre kniven fra å rotere när du demonterer kniv-boltene.

3. Fjern kniven (4).

Montering av rotorkniv

1. Fjern skitt og gress rundt knivens monteringsområde. Monter rotorkniven (4) med de to knivboltene (1) og spesialpakningene (2).

Pass på å montere spesialpakningene med den konkave siden mot kniven og den konvekse siden mot hodet på boltene.

Mulig årsak Utbedring
Gress og avfall sitter fast under klipper-chassiet	Rens klipperchassiet (se side 27).
Rotorkniven er løs, bøyd, skadd, eller ute av balanse på grunn av feilsliping	Stram løse knivbolter (se side 41). Hvis kniven er bøyd eller skadd, ta gress-klipperen med til en godkjent HONDA fagforhandler for inspeksjon
Mekanisk skade, som bøyd drivaksel Ta gr	resklipperen med til en godkjent HONDA fagforhandler eller konsulter verkstedmanualen.

Mulig årsak Utbedring
Motorhastigheten går på for lavt turtall Flytt gasskontrollen til HURTIG-posisjonen.
Gressklipperen beveger seg for raskt i forhold til gressets lengde	Slipp clutchhendelen for fremdrift og skyv gressklipperen fremover i et lavere tempo – Juster opp klippehøyden.
Justeringshendeler for klippehøyde står i forskjellige posisjoner	Sett alle hendlene for klippehøyde i samme posisjon (se side 13).
Klipperchassiet er tett Rens klippechassiet (se side 27).
Rotorkniven er sløv, slitt eller skadd Slip eller skift til ny kniv (se side 40).
Feil kniv er montert Monter ny original rotorkniv (se side 40).

Spesifikasjoner

Modell - HRS536CK3

Type - SDE

Beskrivelseskode – MZBZ

Generelt
Lengde 1621 mm
Håndtakhøyde 948 mm
Nettovekt kg 31,5 kg
Bredde 585 mm
Klippebredde 530 mm
Klippehøydejusteringer 25, 37, 50, 66, 75,	87 mm
Støynivå ved brukers øre (ifølge direktiv 2006/42/EC)	85 dB (A)
Slingringsmonn 3 dB (A)
Målt støynivå (ifølge direktiv 2000/14/EC)	95 dB (A)
Slingringsmonn 3 dB (A)
Maksimalt støynivå (ifølge direktiv 2000/14/EC)	98 dB (A)
Slingringsmonn 3 dB (A)
Vibrasjon overført 4,5 m/s	2
Slingringsmonn 2,3 m/s	2

Motor

Modell - GCV160
Type Firetakt, ensylindret, vertikal aksel, OHC
Volum 160 cc
Boring x slag 64 x 50 mm
Kjøling Luftkjøling
Smøring Plaskesmøring
Kompresjonsforhold 8,5:1
Maks hastighet 2850 +0 -100 rpm
Tomgangshastighet 1700 +- 150 rpm
Tenningssystem Transistormagnet
Tennplugg NGK: BPR5ES
Elektrodeavstand 0,7-0,8 mm
Luftfilter Type tørrelement
Anbefalt bensin Blyfri bilbensin oktan 91 eller høyere,eller ren miljøbensin
Bensintankkapasitet 0,91 liter.
Anbefalt motorolje	SAE 10W-30, SJ eller tilsvarende
Motoroljekapasitet	0,55 liter. *Mengde når du fyller: 0.35-0.40 liter.*Faktisk mengde vil variere på grunn av oljeavleiringer i motoren. Bruk alltid peilestav til å måle faktisk nivå (se side 16).

Drift

Type	Enkelt hastighet
Gressklipperhastighet (motor på 2850 rpm)	4,5 km/t

13. EGnE noTATEr

13. EGnE noTATEr

13. EGnE noTATEr

13. EGnE noTATEr

13. EGnE noTATEr

13. EGnE noTATEr

HONDA

The Power of Dreams

Importør:

BEREMA

Et selskap i Atlas Copco-gruppen

BEREMA A/S

Berghagan 5, 1405 Langhus

Postboks 454, 1401 Ski

Tlf 64 86 05 00. Fax [phone]

www.berema.no

FAGFORHANDLER:
