BRUKSANVISNING Leto Røros

Service og garanti 16

Les nøye gjennom denne bruks- og monteringsveiledningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksveiledningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjel-dende offentlige forskrifter.

§ Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler, osv.

§ Det må være minst 50 cm mel-§ lom komfyren og produktet. Er det en gasskomfyr, må avstanden økes til 65 cm. Hvis produ-§ senten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette.

§ For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type til-kobling utføres av en fagperson.

§ Det er ikke tillatt å flambere under produktet.

§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.

§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.

§ Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.

Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlagning.

Faren for brannspredning øker hvis ikke produktet blir ren-gjort så ofte som angitt.

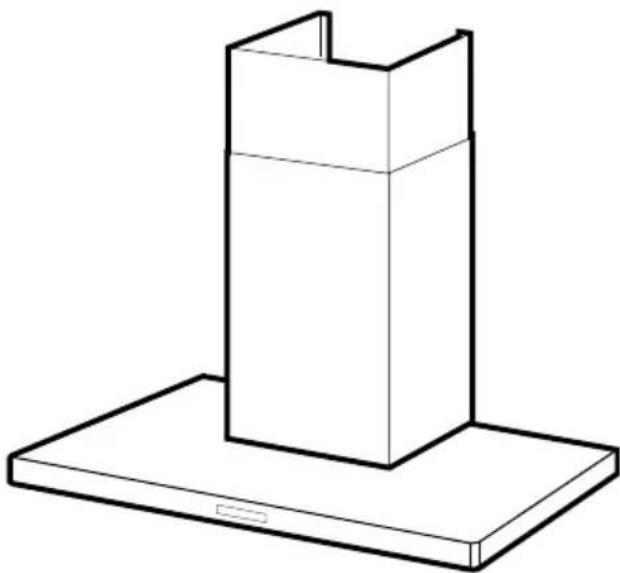

Kjøkkenventilatoren er laget for montering på vegg. Ventilatoren er utstyrt med Easy-Clean motorpakke, LED-belysning og metalltrådfilter. Kjøkkenventilatoren har tre hastigheter, intensiv modus og ventilasjonsmodus. Installasjon, pleie, vedlikehold osv. står forklart i denne bruksanvisningen.

Elektrisk installasjon

Koblingsboksen eller vegguttaket plasseres som vist på målskissen, Fig. 2.

Hvis det skal brukes en avtrekksrørforlenger, er det viktig å ta hensyn til dette ved plassering av uttaket.

Koblingsboks eller vegguttak skal være lett tilgjengelig etter installasjon.

Obs!

Kjøkkenventilatoren er utstyrt med elektronisk motorstyring som etter til-kobling utfører en automatisk selvtest i ca. 10 sekunder. Ikke bruk kontrollpanelet mens dette pågår.

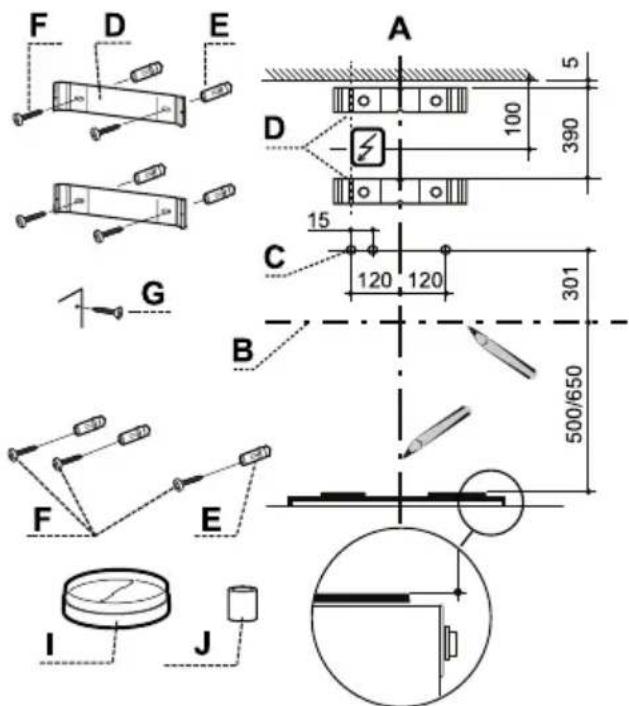

Monteringsdeler

D	2stk.	hjørneknekter til øvreavtrekksrørdel
E	7stk.	veggplugger 5,5 x 35
F	7stk	skruer 4,5 x 30 TORX T25
G	2stk	skruer 2,9 x 9,5
I	1stk	automatspjeld
J	1stk	ventilasjonsteip

Fig. 2

Montering av veggfestene, merking på veggen

Obs!

Totalhøyde, avstand mellom kjøkkenventilatorens nedre kant og skorsteinens øvre, se måleskisse Fig. 1. Ved montering med en avtrekksrørforlenger eller hvis kjøkkenventilatoren skal utstyres med kullfiltersett, se separate anvisninger og måldata for disse.

Marker en senterlinje A der kjøkkenventilatoren skal monteres over komfyren.

Trekk en horisontal referanselinje B over komfyren, Fig. 2.

Plasser det øverste avtrekksrørfestet D på veggen som vist på Fig. 2.

Merk av skruehullene for festet på veggen. Plasser det nederste avtrekksrørfestet D på veggen, se Fig. 2, under det øverste festet, og merk av skruehull for festet på veggen.

Merk av skruehull for å henge opp kjøkkenventilatoren, C, på veggen, slik det er vist på Fig. 2.

Skru fast konsollene til avtrekksrøret ved bruk av skruene F (4,5 x 32 mm).

Hvis den medfølgende pluggen skal brukes, bores et 6 mm hull. Plasser veggpluggene E i hullene. Kontroller at skruene og pluggene er egnet for veggmaterialet.

Montering

Ta ut fettfilter og motorenhet Fig. 7 Fig. 8. Før montering skrus de to skruene F i de forborede hullene, .

Heng opp kjøkkenventilatoren og sørg for at den er i vater. Fest med en skrue F. Sett tilbake motorenhet og fettfilter.

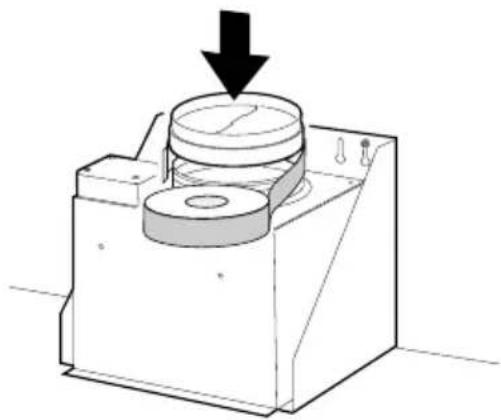

Sett på plass og teip fast automatspjeldet I med teip J, Fig. 3

Bruk en reduksjonsstuss hvis koblingen er ∅ 125 mm. Reduksjonsstussen teipes fast på automatspjeldet med teip J.

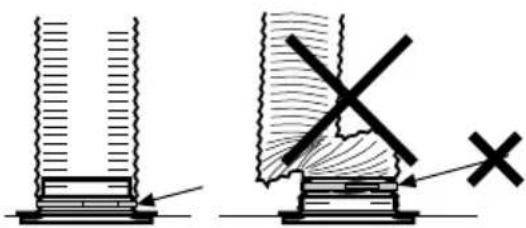

Tilkobling til avtrekkskanal.

Koble til kjøkkenventilatoren med rør eller slange ∅ 160 mm.

Montering av avtrekksrør

Fig. 5

Avtrekksrør, øvre seksjon

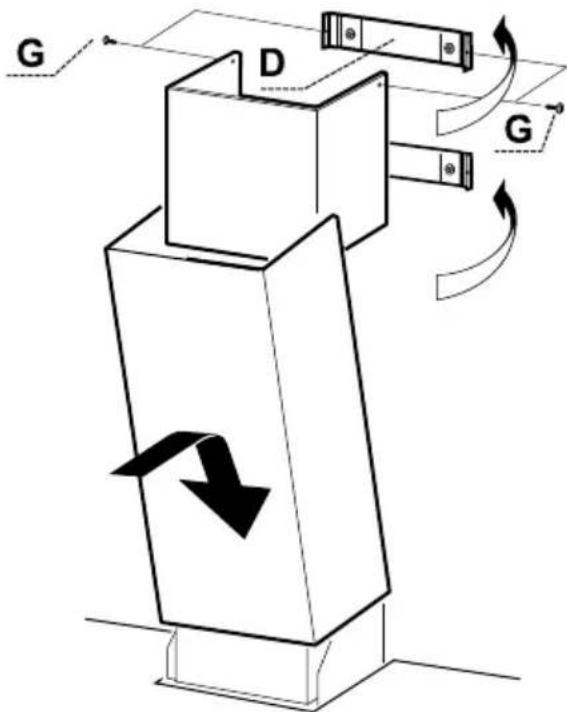

Før de to sidene av den øvre avtrekksrørdelen forsiktig utover og hekt dem på konsollene D. Pass på at de sitter som de skal. Fest sidene til den øvre konsollen ved hjelp av de 2 skruene G (2,9 x 9,5 mm), Fig. 5.

Avtrekksrør, nedre seksjon.

Før de to sidene på den nedre avtrekksrørdelen forsiktig utover og hekt dem mellom den øvre avtrekksrørdelen og veggen. Trykk kanalen godt ned. Sørg for at den kommer innenfor kanten i ventilatorhuset. Hekt fast i overkant mellom den øvre avtrekksrørdelen og veggen. Pass på at den smetter ordentlig fast.

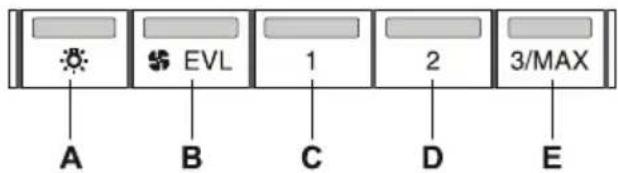

FUNKSJON STR∅MBRYTERE

Fig. 6

A. Belysning.
B. Ventilasjonsmodus. Ventilatoren går på lav hastighet i 60 minutter.
C. Hastighet 1 for ventilatormotoren.
D. Hastighet 2 for ventilatormotoren.
E. Hastighet 3 for ventilatormotoren. Hvis knappen holdes inne i 2 sekunder, går ventilatoren opp på intensiv modus. Etter 7 minutter går ventilatormotoren tilbake til tidligere innstilt modus.
Ventilatoren kan startes og stoppes med knappene B–E.

Start gjerne ventilatoren før matlaging for å forhindre at osen sprer seg i rommet. Tilpass hastigheten på ventilatoren til type matlaging. La gjerne ventilatoren stå på lav hastighet en stund etter matlaging. Ved behov kan den laveste hastigheten benyttes när ovnen er i bruk eller etter maskinoppvask.

Kjøkkenventilatoren tørkes av med en fuktig klut og oppvaskmiddel. Filteret skal rengjøres ca 2 ganger per måned ved normal bruk.

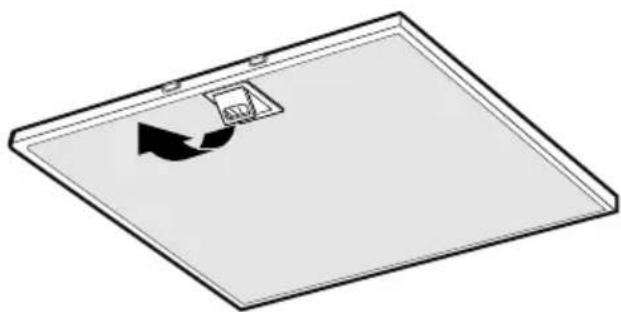

Ta ut fettfilteret ved å åpne klipsene, Fig. 7. Vær forsiktig med filteret og pass på at det ikke blir bøyd.

Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i oppvaskmaskin.

Sett fettfilteret tilbake etter rengjøring og pass på at det knepper på plass.

Fig. 8

Ventilatorhjul, siderist og innsiden av ventilatoren skal rengjøres minst to ganger i året.

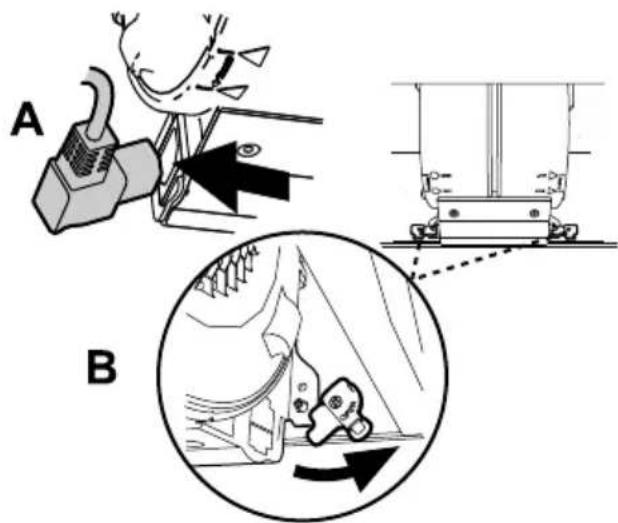

Motorpakken demonteres ved å først løsne kontakten på siden av motorenheten, Fig. 8A. Drei sperrehakene, Fig. 8, som låser fast motorpakken. Dra enheten utover slik at den løsner fra stiften, deretter nedover.

Obs!

Sideristen løsnes ved å løfte opp sperreha-ken med et skrujern og dreie risten i pilens retning, Fig. 9.

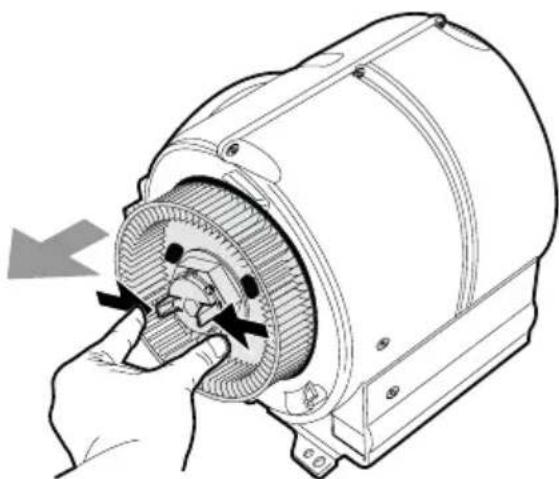

Ventilatorhjulen løsnes ved at plasttappene i midten av hjulet presses sammen samtidig som hjulet trekkes utover, Fig. 10.

Ventilatorhjul og siderist rengjøres i varmt vann blandet med oppvaskmiddel. Delene kan også vaskes i oppvaskmaskin.

Sett delene sammen i omvendt rekkefølge etter rengjøring og tørking. Kontroller at delene knepper på plass og at motorpakken og strømkontakten sitter godt fast.

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Kontakt R∅ROS Metall

tlf. 72 40 94 00

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet er omfattet av gjeldende EE-bestemmelser

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen skal leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal i stedet leveres til et oppsamlingssted for gjenvinning

av elektriske og elektroniske komponenter. Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

∅KODESIGNDIREKTIVET
