instrukser For Montering og bruk

Les instruksjonene nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann som skyldes at bruksanvisningen ikke har blitt overholdt. Ta vare på bruksanvisningen og gi den videre til en eventuell ny eier.

Gamle kjøkkenhetter som skal kasseres kan gratis leveres til en kommunal gjenvinningsstasjon.

Barn må overvåkes for å kontrollere at de ikke leker med emballasjen.

Kjøkkenhetten skal ikke brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap uten tilsyn eller veiledning fra en ansvarlig person.

Forskriftsmessig bruk

Matlaging med åpen flamme (flambering eller grilling) er ikke tillatt. Bruk av åpen ild skader filtrene og kan fremkalle brann. Steking må foregå under kontroll for å unngå at oljen tar fyr.

Før rengjøring eller vedlikehold må ventilatoren kobles fra strømnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.

Ventilatoren må aldri brukes uten at filteret er korrekt montert!

Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennbare stoffer.

Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN); Hvis man ikke overholder normene for rengjøring av ventilatoren samt utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.

Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt.

Montering

Bruk arbeidshansker under monteringen. Påse at hetten ikke skades av spisse gjenstander.

Merk! Ikke koble kjøkkenhetten til strømnettet før installasjonen er helt fullført. Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Stikkontakten må være lett tilgjengelig også etter installasjonen.

Minimumsavstanden mellom koketoppen og undersiden av kjakkenventilatoren må ikke være på mindre enn 50 cm når det gjelder elektriske kokeplater og minimum 65 cm når det gjelder gassbluss og kombinerte koketopper.

Gjør klar ventilasjonskanalen. Sjekk at el-tilkobling og eventuelle styreledninger til aggregat/eksterne motorer er lagt fram. Ventilasjonsslangen skal strekkes ut så godt det lar seg gjøre. Bruk lamellventil (blafrespjeld) på yttervegg.

Kontroller etter montering at spjeldet på innsatsen åpner seg.

Funksjon - bruk

Les bruksanvisningen for motor/innsats nøye. De er ulike for hver type ventilasjon.

råd og vink For godt kjøkkenavtrekk!

Husk at en kjøkkenhette trenger tilluft for å fungere. Luften som skal blåses ut må erstattes enten fra tilstøtende rom, fra ventiler eller ved at en annen motor/aggregat tilfører luft til rommet.

Slik bør du gjøre:

1. Slå på ventilatoren 5 - 10 minutter før du begynner å lage mat. Da skapes et lite undertrykk i rommet som setter i gang luftsirkulasjonen. Venter du til skaden er skjedd og kjøkkenet er fullt av matos, klarer ingen ventilator å hente denne opp fra gulvnivå!
2. Lukk vinduene på kjøkkenet da dette forstyrer luftstrømmen til hetten, men sørg for at ventilatoren kan hente tilluft f.eks, gjennom å ha døren til stuen på gløtt.
3. Bruk mellomtrinnet under matlagingen. Må du slå motoren på det høyeste trinnet har du sannsunligvis ødelagt maten.
4. Benutt det laveste trinnet for etterventilasjon i 15 minutter.

Vedlikehold

Fargelakkerte hetter rengjøres enkelt med varmt vann og oppvaskmiddel. Stålhetter rengjøres enkelt med stålrens eller tørkes med varm, fuktig klut og deretter microfiberklut.

Fettfilteret bør rengjøres regelmessig hver måned. Fyll varmt vann og oppvaskmiddel i oppvaskkummen eller vask det i oppvaskmaskinen. Noen filter er av aluminium som kan misfarges av oppvaskmiddel. Det har ingen betydning for funksjonen.

Kullfilteret bør byttes ca. 1 gang pr. år dersom det ikke er vaskbart.

veggModeLLer

Utforing - tilpassing til de ulike kjøkkenmodellene

Mål dybden på kjøkkenskrogene og sammenlign denne med dybden på kjøkkenhetten.

- Sidene på Populær, Stil og Lady skal flukte med skrogene i fronten.

Tilpass eventuell utforing og skru fast hjelpelisten til støtte under monteringen.

40 mm - avstanden fre topplate til senter skrue.

Fest hetten i veggen og/eller i tilstøtende overskap.

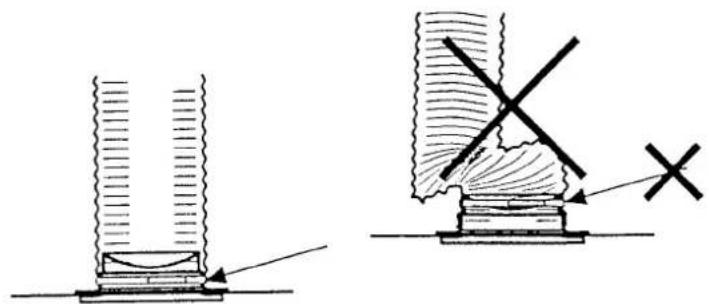

Fest deretter ventilasjonsslangen til innsatsen. Pass på at slangen er strekt ut så mye som mulig slik at spjeldet åpner seg. Se s. 3.

Fjern eventuell beskyttelsesfolie. Sjekk til slutt at ventilasjon og lys virker som det skal.

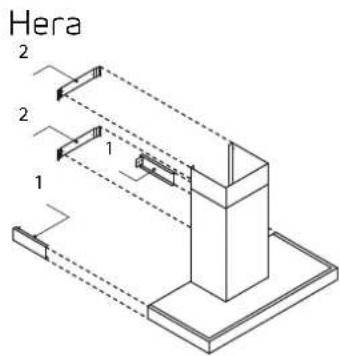

Hera:

1. Marker en horisontal referanselinje på veggen lik hettens bredde og ønsket håyde over benkeplaten.
2. Feste den ene braketten (2) helt opp mot taket sentrert på platetoppen. Skru fast den innerste metallkanalen med skruer fra begge sider.
3. Fest den andre veggbraketten (2) 390 mm over den horizontale linjen.
4. Fest brakettene (1) på veggen ytterst på hver side av den horisontale linjen som er lik hettens bredde.
5. Skyv hetten inn på brakettene og fest den i knekken mot veggen i underkant.
6. Skru innsatsen opp i bunnplaten og fest ventilasjonskanalen. Pass på at slangen er strekt ut så mye som mulig slik at spjeldet åpner seg. Se s. 3.

Pyramide og Rubin:

1. Marker hettens nedkant med en horisontal referanselinje med bredde lik hettemodellen. 60, 80 eller 90 cm.
2. Mål deg fram til hvor festeskruene på veggen skal stå i forhold til nøkkelhullene i bakplaten. Se skisser. Heng hetten på plass.
3. Fest braketten for kanalen øverst mot taket og fest den innerste kanalen.
4. Skru fast innsatsen i bunnplaten og koble til ventilasjonsslange og ledninger. Pass på at slangen er strekt ut så mye som mulig slik at spjeldet åpner seg. Se s. 3.
5. Mål deg fram til hvor den andre festebraketten for metallkanalen skal stå før du skrur denne fast.

Fjern eventuell beskyttelsesfolie. Sjekk til slutt at ventilasjon og lys virker som det skal.

FrittHengende ModeLLer

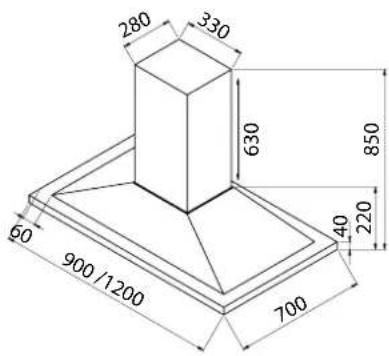

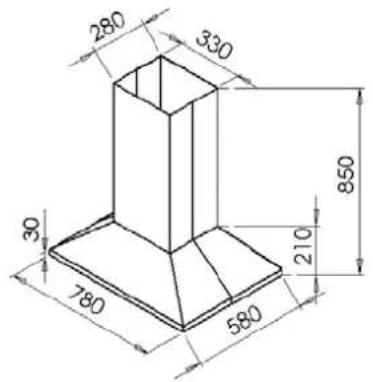

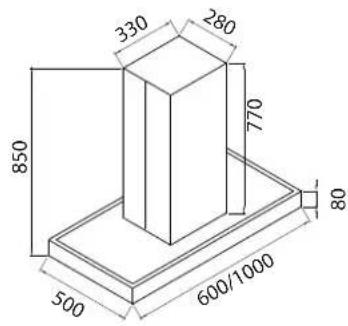

Pyramide Rubin Hera

Takbrakett Bistro Super Mantica

Montering av fritthengende hetter

Gjør klar ventilasjonskanalen slik at den henger ned fra taket. Sjekk også at el tilkoblinger og ev. styreledninger til aggregater/ eksterne motorer er lagt fram. Påse at det er tilstrekkelig feste i/mellom takbjelkene. Eventuelt kan 18mm hel finerplate legges over himlingen.

Pyramide - Rubin - Hera

1. Skru ut takbraketten fra toppen av kanalen.
2. Tre ventilasjonsslangen og ledningene gjennom braketten før den festes i taket.
3. Skru fast kanalen i takbraketten og deretter "kroppen" på hetten.
4. Koble til slangen på toppen av innsatsen för denne festes i bunnplaten.

Mantica

Hetten festes i knekken mot taket fra innsiden.

Bistro super

1. Hetten har to plater med perforerte hull på toppen. Skru fast hetten i takåsene fra innsiden.
2. Les monteringsanvisningen for Bistro. Åpne filterene og fest takhetten fra innsiden inn i treverket langs sidene.

Pass på at slangen er strekt ut så mye som mulig slik at spjeldet åpner seg. Se s. 3.

Fjern eventuell beskyttelsesfolie. Sjekk til slutt at ventilasjon og lys virker som det skal.

HjørneModeLLer

Hjørnemodeller kan monteres mot en falsk bakvegg.

Sjekk målene på den aktuelle hetten. På Populær og Orion hjørne kan det være ulike mål på denne bakveggen, avhengig av hvilket kjøkken hetten monteres i.

1. Hvis ønskelig, sett opp bakveggen etter mål på hetten. Skal hetten stå mellom to overskap må bare det ene skapet monteres før hetten settes på plass.
2. Plasser hetten i ønsket dybde og fest den mot den falske bakveggen i knekken på topp/underplate.
3. Dersom bakvegg ikke er ønskelig, må det settes opp lekter i topp/bunn, på samme måte som bakvegg. Disse lektene kan også være feste for eventuell plate som skal tette hjørnet. I stedet for lekter kan det også lages en bakvegg som er like høy som hetten. Fest også hetten fra innsiden i eventuelle tilstøtende overskap.
4. Foreta den elektriske tilkoblingen för kanalsettet festes til ventilatoren med tape eller slangeklemme. Sett deretter innsatsen på plass.

Rubin hjørne

1. Skru festebrakett (1) på veggen opp mot taket.
2. Monter beslaget (2). Denne skal monteres slik at knekken på beslaget peker oppover.

Høyden tilpasses krokene på baksiden av ventilatorhuset. Disse kan også justeres i høyden. Sett hetta på plass slik at krokene henges fast i knekken på beslaget.

1. Fest hetta i knekken mot veggen i underkant.
2. Den fleksible slangen festes til ventilatoren. Foreta den elektriske tilkoblingen.
3. Tre den øverste kanalen inn i den nedre og sett denne på plass. Kanalen festes fra siden og inn i festebraketten (1).

Pass på at slangen er strekt ut så mye som mulig slik at spjeldet åpner seg. Se s. 3.

Fjern eventuell beskyttelsesfolie. Sjekk til slutt at ventilasjon og lys virker som det skal.

Orion hjørne
Bygger 950 mm fra hjørnet

Populær hjørne

Bygger 950 eller 1050 mm frahjørnet

Romance hjørne
Bygger 950 mm fra hjørnet

Rubin hjørne

Dårlig avtrekk/høy støy

Feil ventil på yttervegg

Bytt til lamellventil/blafrespjeld. Hold et tørkeark/A4 ark

opp under fettfilteret. På trinn 2 skal arket bli sugd opp og feste seg på fettfilteret.

Feil montering av ventilasjonskanal. Karalen skal være uttrekt så godt det lar seg gjøre. Kontakt montøren. Hold et tørkeark/A4 ark opp under fettfilteret.

På trinn 2 skal arket bli sugd opp og feste seg på fettfilteret.

Spjeld på toppen av motorkassen Kontakt montøren.

åpnersegikke

Tett spjeld Sjekk om spjeld åpner seg og at avtrekkskanalen er strekt ut. Kontakt montaren.

Tett fettfilter Vask fettfilteret god i maskin eller oppvaskkum. Må gjares minst hver 2. måned.

Sjekk at det er fri passasje gjennom takhatten dersom

Sjekk hurtigkøblinger/ledninger/strømtilførsel

Kontakt montøren.

aktivert. Bryt strømtilfarselen i l minutt. Dersom dette ikke virker bestill nytt. Les av typebetegnelsen på modellen. Send inn "Serviceskjema" du finner under "Kundesenter" på www.rorosmetall.no.

Defekt kretskort

Les av typebetegnelsen på modellen og bestill nytt. Send

inn "Serviceskjema" du finner under "Kundesenter" på www.rorosmetall.no.

Lys virker ikke tiltross for at pære er skiftet

Les av typebetegnelsen på modellen og bestillny. Send inn "Serviceskjema" du firner under "Kundesenter" på

www.rorosmetall.no.

Byll til ny 1,6 ampere sikring. Fjern feltfilter og sett inn ny

sikring bak "FUSE" knappen.

Tikkelyd/ulyd fra motoren

Tett kanal/spjeld

Fjern ev. löse gjenstander fra ventilasjonskanalen. Sjekk at

spjeldet åpner seg. Kontakt montøren.

Defekt/transportskadet motor

Les av typebetegnelsen og bestill ny motor. Send inn

"Serviceskjema" du finner under "Kundesenter" på www.roosmetall.no.

Rengjør filteret og hold 24-timersknappen inne i 5 sekunder

for å nullstille indikatoren.

Lampe på panel lyser

Filterindikator

Rengjør filteret og hold knapp nr. 3 inne i 5 sekunder for å

Rengjer filteret og hold venstre knapp (m/viftesymbol)

inne i 3 sekunder for å nullstille indikatoren.
