BRUKSANVISNING QHI7516N Husqvarna-Electrolux

Takk for at du valgte ett av våre høykvalitetsprodukter.

For å sørge for at dette produktet regelmessig yter optimalt, bør du lese denne bruksanvisningen grundig. Den vil hjelpe deg i å navigere gjennom alle prosessene på mest effektiv og lettest måte. For at du kan rådføre deg med denne håndboken när du måtte trenge det, anbefaler vi at du oppbevarer den på et trygt sted. Den bør følge med maskinen, dersom du gir den videre til en annen bruker.

Vi håper at du får mye glede av den nye maskinen din.

INNHOLD

SIKKERHETSINFORMASJON 2

INSTALLASJONSANVISNINGER 3

PRODUKTBESKRIVELSE 6

BRUKERVEILEDNING 7

Aktivering og deaktivering 7Automatisk utkobling 7EffekttrinnetSammenkoblet funksjon 8Automatisk oppvarming 9Power-funksjonenTidsur

STOP+GO

Låse

Barnesikring

OffSound Control (Deaktivering og

aktivering av lydsignalene) 11

NYTTIGE TIPS OG RÅD		11
STELL OG RENGJ∅RING		13
HVA MÅ GJ∅RES, HVIS...	8 14
MILJ∅VERN		15
Emballasje	9	15

Med forbehold om endringer.

SIKKERHETSINFORMASJON

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen nøye før du installerer og bruker produktet. Ta vare på bruksanvisningen, og pass på at den følger med produktet hvis du selger eller flytter det. Den som bruker produktet må være godt kjent med sikkerhetsfunksjonene og hvordan produktet betjenes.

Sikkerhet for barn og sårbare personer

ADVARSEL

Ikke la personer, inkludert barn, med reduserte fysiske sanser, reduserte mentale evner eller mangel på erfaring og kunnskap bruke produktet. De trenger tilsyn eller må få instruksjon i bruken av produktet av en person som er ansvarlig for deres sikkerhet.

• Oppbevar all emballasje utilgjengelig for barn. Det er fare for kvelning eller skade.
• Hold barn borte fra produktet under og etter bruk, inntil produktet er avkjølt.

ADVARSEL

Aktiver barnesikringen for å hindre at små barn og kjæledyr aktiverer produktet ved et uhell.

Sikkerhet under bruk

• Fjern all emballasje, klistremerker og belegg fra produktet før første gangs bruk.
• Slå av koksesonene etter hver gang de har vært i bruk.
• Fare for forbrenning! Ikke legg metallgjenstander som bestikk eller grytelokk på kokeflaten. De kan bli varme.
• Personer med pacemaker må holde overkroppen minst 30 cm fra induksjonskokesonene när de er slått på.

ADVARSEL

Brannfare! Overopphetet fett og olje kan ta fyr veldig raskt.

Riktig bruk

• Ha alltid tilsyn med produktet under bruk.
• Produktet er bare beregnet på privat bruk!
• Ikke bruk produktet som arbeids- eller oppbevaringsplass.
• Ikke legg eller oppbevar brennbare væsker eller materialer, gjenstander som smelter lett (plast eller aluminium) på eller i nærheten av produktet.
• Vær forsiktig når du kobler produktet til stikkontakter i nærheten. Ikke la ledninger komme borti produktet eller varme kokekar. Pass på at ledningene ikke floker seg.

• Hvis gjenstander eller kokekar faller ned på glasset, kan overflaten bli skadet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset. Ikke dra dem bortover kokeflaten.
• Ikke la kokekar tørrkoke, da det skader kokekaret og glasset.
• Ikke bruk kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Pass på at ventilasjonsåpningen på 5 mm mellom benkeplaten og fronten på enheten ikke er tildekket.

ADVARSEL

Hvis det er sprekk i overflaten, må strømforsyningen kobles fra for å unngå elektrisk støt.

INSTALLASJONSANVISNINGER

Før montering bør du notere serienummeret (Ser. Nr.) som står på typeskiltet.Typeskiltet finner du på undersiden av produktet.

Sikkerhetsinformasjon

ADVARSEL

Dette må du lese!

• Kontroller at produktet ikke er blitt skadet under transport. Ikke koble til produktet hvis det er skadet. Snakk om nødvendig med leverandøren.
• Kun en autorisert servicetekniker kan montere, koble til eller reparere dette produktet. Bruk kun originale reservedeler.
• Innbygningsprodukter skal bare brukes når de er bygd inn i egnede skrog og arbeidsbenker som oppfyller standardene.
• Ikke modifiser eller endre spesifikasjonene til dette produktet. Fare for personskade eller skade på produktet.
• Følg lovene, forskriftene, direktivene og standardene som gjelder i brukslandet (sikkerhetsbestemmelser, forskrifter for resirkulering, sikkerhetsregler for elektrisitet osv.)!
  • Overhold minimumsavstanden til andre produkter og enheter!
• Monter støtbeskyttelse. Ved montering av skuff direkte under produktet skal det for eksempel monteres beskyttelsesplate!
• Beskytt kantene på arbeidsbenken mot fuktighet med et passende tetningsmiddel!
• Produktet må monteres i benkeplaten, med en tetningslist som passer slik at det blir tett!
• Beskytt bunnen av produktet mot damp og fuktighet, f.eks. fra oppvaskmaskin eller stekeovn!
• Ikke monter produktet ved siden av en dør eller under et vindu! Varme kokekar kan bli skjøvet av produktet når du åpner døren eller vinduet.

ADVARSEL

Fare for skade pga. elektrisk strøm. Følg anvisningene for elektriske tilkoblinger nøye.

• Nettilkoplingsklemmen er strømførende.
• Skill nettilkoplingsklemmen fra strømnettet.
• Må monteres riktig for å beskytte mot støt.
• Løse og uforsvarlige kontaktforbindelser kan overopphete klemmen.
• En godkjent elektriker må montere klemmeforbindelsene.
• Bruk strekkavlaster.
• Med enkeltfase må den egnede strømledningen av type H05BB-F Tmax 90 °C (eller høyere) brukes.
• En skadet strømledning skal erstattes med spesiell ledning (type H05BB-F Tmaks 90 °C eller høyere). Snakk med et autorisert servicesenter.

Produktet må ha en enhet i den elektriske installasjonen som gjør det mulig å koble den fra hovedstrømmen ved alle poler med en kontaktåpningsbredde på minst 3 mm.

Sørg for korrekte isolasjonsinnretninger: Vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.

Feste pakningen i utskjæringen

• Rengjør utskjæringen i benkeplaten.
• Fest tetningsbåndet som følger med, langs kantene på delen som er skåret ut.
• Kutt tetningsbåndet i fire deler som hver tilsvarer lengden på sporkantene.
• I de fire hjørnene av sporet må endene av tetningsbåndet skråskjæres. Ikke fest endene oppå hverandre.
• Fest tetningsbåndet så det flukter med hjørnet av sporet. Pass på at det ikke kommer silikonmasse under glasskeramikken.
• Ikke strekk bändene.

Montering

Hvis du bruker et beskyttelsessett (tilleggsutstyr 1), er 5 mm luftstrøm og annen deleplate mellom skuff og koketopp unødvendig.

1) Beskyttelsessettet er kanskje ikke tilgjengelig i alle land. Ta kontakt med din lokale leverandør.

PRODUKTBESKRIVELSE

Oversikt over koketoppen

1 Induksjonskokesone 2300W, med powerfunksjon på 3200W
2 Induksjonskokesone 2300W, med powerfunksjon på 3200W
3 Betjeningspanel
4 Induksjonskokesone 2300W, med powerfunksjon på 3200W
5 Induksjonskokesone 2300W, med powerfunksjon på 3200W
6 Betjeningspanel

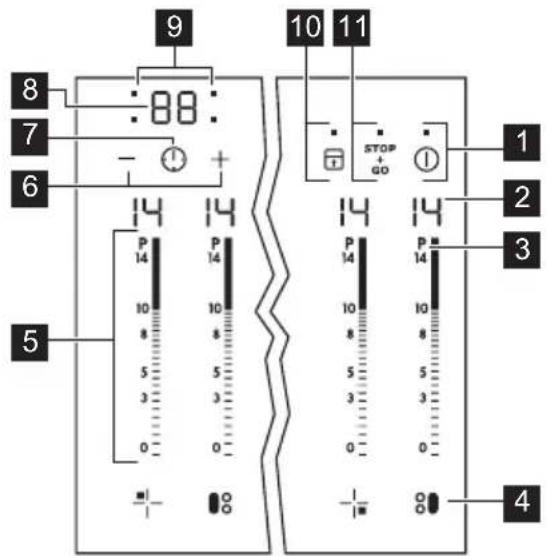

Oversikt over betjeningspanelet

Bruk sensorfeltene til å betjene produktet. Displayer, indikatorer og lydsignaler forteller hvilke funksjoner som er i bruk.

sensorfelt funksjon
1	➊	Den slår produktet på og av.
2	Et effekttrinndisplay Den viser varmeinnstillingen.
3	P	Den aktiverer effektfunksjonen.
4	➎	Den aktiverer brofunksjonen.
5	En betjeningslinje Den stiller inn effekttrinn.
6	+ / -	Den øker eller reduserer tiden.
7	➎	Den angir kokesonen.
8	Tidsurdisplayet Den viser tiden i minutter.
9	Tidsurindikatorer for kokesonene Den viser hvilken kokesone tiden er innstilt for.
10		Den låser/låser opp betjeningspanelet.
11	STOP+GO	Den aktiverer og deaktiverer STOP+GO-funksjo-nen.

Effekttrinndisplay

Display Beskrivelse
0	Konesonen er slått av.
1 - 14	Konesonen er slått på.
u	STOP + GO -funksjonen er aktivert.
A	Den automatiske oppvarmingsfunksjonen er aktivert.
P	Power-funksjonen er aktivert.
E + tall	Det har oppstått en feil.
= / E □	OptiHeat Control (tretrinns restvarmeindikator): koker fremdeles/ varmholding/restvarme.
L	Låsen/barnesikringen er aktivert.
F	Ikke riktig type eller for lite kokekar, eller ikke noe kokekar på kokeso- nen.
-	Den automatiske utkoblingsfunksjonen er aktivert.

OptiHeat Control (tretrinns restvarmeindikator)

ADVARSEL

☐ \ ☐ Forbrenningsfare som følge av restvarme!

OptiHeat Control viser mengden restvarme. Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av varmen fra kokekaret.

BRUKERVEILEDNING

Denne funksjonen slår av koketoppen automatisk hvis:

• Alle kokesonene er deaktiverte.

• Du ikke velger effekttrinn etter at produktet er slått på.

• Du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en gryte, en klut etc.). Lydsignalet høres en stund, deretter slås produktet av. Fjern gjenstanden eller vask betjeningspanelet.

• Produktet blir for varmt (f.eks. hvis en gryte koker tørr). Før koketoppen brukes igjen, må kokesonene være kalde.
• Du bruker ikke riktig type kokekar. Symbolet F tennes og kokesonen slås automatisk av etter 2 minutter.
• Du ikke slår av en kokesone eller endrer effekttrinnet. Etter en stund tennes ☐ og produktet slås av. Referer til tabellen.

Tider for automatisk utkobling

Effekttrinn
Kokesonen slås av etter	6 timer 5 timer 4 timer 1,5 timer

Effekttrinnet

Sammenkoblet funksjon

Brofunksjonen forbinder to kokesoner og de opererer som én.

Still først inn effekttrinnet til en av kokesonene.

For å aktivere brofunksjonen for venstre/høyre kokesoner, berør 80 / 9 For å angi eller endre effekttrinnet, berør en av de venstre/høyre kontrollsensorene.

For å deaktivere brofunksjonen, berør 80 / 99 Kokesonene opererer uavhengig.

Automatisk oppvarming

Det tar kortere tid å nå innstilt effekt dersom du aktiverer den automatiske oppvarmingsfunksjonen. Denne funksjonen aktiverer det høyeste effekttrinnet en bestemt tid (se illustrasjonen), og senker deretter effekttrinnet til den valgte innstillingen.

Slik aktiverer du den automatiske oppvarmingsfunksjonen for en kokesone:

1. Berør P. (Rennes i displayet).
2. Berør umiddelbart ønsket effekttrinn. Etter tre sekunder tennes i displayet.
   Endre effekttrinn for å avbryte funksjonen.

Power-funksjonen

Power-funksjonen gir ekstra effekt til induksjonskokesonene. Power-funksjonen er aktivert i maks. 10 minutter. Deretter vil induksjonskokesonen automatisk gå tilbake til høyeste effekttrinn. Funksjonen aktiveres ved å berøre P , Rennes. Funksjonen deaktiveres ved å berøre et effekttrinn □ - □4

Effektstyring

Effektstyringen deler effekten parvis mellom to kokesoner (se bilde). Power-funksjonen øker effekten til maks i én av de to kokesonene. Effekten reduseres automatisk i den andre konesonen. Displayet for den reduserte sonen skifter mellom to effektnivåer.

Bruk tidsuret med nedtelling til å stille inn hvor lenge en kokesone skal være på for bare denne ene gangen.

Du kan velge effekttrinn før eller etter at du stiller inn tidsuret.

• For å stille inn kokesonen:berør ⚠ gjentatte ganger til indikatoren for den ønskede kokesonen tennes.
• Aktivere tidsuret med nedtelling: berør + på tidsuret for å stille inn tiden (00 - 99 minutter). Nedtellingen starter när indikatoren for kokesonen begynner å blinke lang-somt.
• For å vise gjenværende tid: velg kokesonen med ⏻. Indikatoren for kokesonen begynner å blinke raskt. Displayet viser gjenværende tid.
• For å endre tidsuret med nedtelling: velg kokesonen med ⏻. Berør eller .—
• Deaktivere tidsuret: velg kokesone med ⏻. Berør —. Gjenværende tid teller ned til 00. Indikatoren for konesonen slokker. Du kan også deaktivere tidsuret ved å berøre + og — samtidig.

Når nedtellingen er ferdig, høres et lydsignal og 00 blinker. Kokesonen slås av.

CountUp Timer (Tidsur med opptelling)

Bruk CountUp Timer til å kontrollere hvor lenge kokesonen er på.

• Velge kokesone (hvis mer enn 1 kokesone er på): berør ⚠ gjentatte ganger til indikatoren for ønsket kokesone tennes.
• AktivereCountUp Timer:berør — på tidsuret og UPennes. Opptellingen starter når indikatoren for kokesonen begynner å blinke langsomt. Displayet veksler mellom UP og tiden som telles opp (minutter).
• Se hvor lenge kokesonen er på: velg kokesone med ⏻. Indikatoren for kokesonen begynner å blinke raskt. Displayet viser tiden som kokesonen er på.
• Deaktivere CountUp Timer: velg kokesone med ⏻, og berør + eller for å dekativere tidsuret. Indikatoren for konesonen slokker.

Varselur

Tidsuret kan brukes som varselur når kokesonene ikke er på. Berør ⚠ . Berør + eller — på tidsuret for å stille inn tiden. Når tiden er omme, høres et lydsignal og 00 blinker.

Med STOP + -funksjonen stilles alle de aktive kokesonene på laveste effekttrinn (☐).

- For å aktivere denne funksjonen, berør STOP + GO. Symbolet tennes.

- For å deaktivere denne funksjonen, berør STOP + GO. Effekttrinnet som er innstilt vises.

Låse

Nå konesonene brukes, kan du låse kontrollpanelet, men ikke ①. Det hindrer utilsiktet endring av effekttrinnet.

Velg først effekttrinn.

Berør ☐ for å slå på denne funksjonen. Symbolet ☑ses i 4 sekunder.

Berør ☐ for å slå av denne funksjonen. Effekttrinnet som ble innstilt tidligere, vises.

Når du slår av produktet, stopper du også denne funksjonen.

Barnesikring

Denne funksjonen forhindrer utilsiktet bruk av koketoppen.

Aktivere barnesikringen

• Slå på koketoppen med ①. Ikke still inn effekttrinnet.
• Berør i 4 sekunder. Symbolet tennes.
• Slå av koketoppen med ①.

Deaktivere barnesikringen

• Slå på koketoppen med ①. Ikke still inn effekttrinnet. Berør i 4 sekunder. Symbolet tennes.
• Slå av koketoppen med ①.

- Berør i 4 sekunder. Still inn effekttrinn innen 10 sekunder. Nå kan du bruke koke-toppen.

- Når du slår av koketoppen med ①, blir barnesikringen aktivert igjen.

OffSound Control (Deaktivering og aktivering av lydsignalene)

Deaktivering av lydsignalene

Slå av produktet.

Bruk egnede kokekar på induksjonskokesonene

Sett kokeredskapet på krysset som er på kokeoverflaten. Dekk krysset fullstendig. Den magnetiske delen av bunnen på kokereskapet må være minst 125 mm. Induksjonskokesonene tilpasser seg størrelsen av kokeredskapets bunn automatisk. Du kan bruke store kokeredskaper på to konesoner samtidig.

Kokeredskaper for induksjonskokesoner

På induksjonskokesoner lager et sterkt elektromagnetisk felt varmen i kokekaret raskt.

Kokeredskapets materiale

• Korrigere: støpt jern, stål, emaljert stål, rustfritt stål, en bunn med flere lag (merket med dette av fabrikanten).
• Feil: aluminium, kobber, messing, glass, keramikk, porselen.

Kokeredskapet er riktig for induksjonskoketopp hvis ...

• ... litt vann koker veldig raskt på en sone med høyeste effekttrinn
• ... en magnet fester seg til bunnen av kokeredskapet

Kokeredskapets bunn må være så tykk og jevn som mulig.

Støy under bruk

Hvis du kan høre

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: to eller flere kokesoner er innstilt på høye effekttrinn og kokekaret er laget av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høye effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
  • visling, summing: viften går.

Lydene er normale og betyr ikke at det er feil på produktet.

Energisparing

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

Eksempler på tilberedningsmåter

Opplysningene i tabellen er kun veiledende.

Effekt-trinn	Brukes til: Tid (Ti-me)	Tips
1	Holde tilberedt mat varm somnødven-dig	Sett et lokk på kokeredskapet.
1-3 Hollandaise-saus, smelte: smør, sjokola-de, gelatin	5-25min	Bland innimellom.
1-3 Stivne: eggeomelett, eggestand 10-40	min	Tilberedes med lokk.
3-5 Småkoke ris og melkeretter, varme oppferdigretter	25-50min	Tilsett minimum to ganger så myevæske som ris, og bland melkeretterpå et tidspunkt av prosedyren.
5-7 Dampkoke grønnsaker, fisk, kjøtt 20-45	min	Tilsett noen spiseskjeer med væske.

Effekt-trinn	Brukes til: Tid (Ti-	me)	Tips
7-9 Dampkoke poteter 20-60		min	Bruk maks. 1/4 l vann til 750 g pote-ter.
7-9 Koke	større mengder, gryteretter og supper	60-150 min	Opptil 3 liter væske pluss ingredien-ser.
9-12 Steke lett: schnitzel, cordon bleu av kalv, koteletter, kjøttkaker, pølser, lever, sausejevning, egg, pannekaker, smul-tringer		som nødven-dig	Snus etter halve steketiden.
12-13 Steke kraftig, potetlapper, biffer 5-15		min	Snus etter halve steketiden.
14	Koke opp mye vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkoke pommes frites.

Effektfunksjonen egner seg best til oppvarming av mye vann.

Informasjon om akrylamider

Viktig Ifølge ny vitenskapelig viten kan akrylamider utgjøre en helsefare når det stekes ved høy temperatur (særlig mat som inneholder stivelse). Vi anbefaler derfor at du tilbereder maten ved så lav temperatur som mulig og ikke steker den for hardt.

STELL OG RENGJ∅RING

Rengjør produktet etter hver bruk.

Bruk kokekar med ren bunn.

ADVARSEL

Skarpe gjenstander og slipende rengjøringsmidler kan forårsake skade på produktet.

Av sikkerhetsmessige hensyn skal produktet ikke rengjøres med damp- eller høytrykksvaskere.

Feil Mulig årsak og	løsning
Du kan ikke slå på eller betjene produktet.	Slå på produktet igjen og still inn effekttrinnet innen 10 sekunder.Du har berørt to eller flere sensorfelt samtidig. Berør bare ett sensorfelt.Barnesikringen, låsen eller Stop+Go er aktivert. Se kapittelet Bruksanvisning.Det er vann eller fettsprut på betjeningspanelet. Rengjør betjeningspanelet.
Et lydsignal høres og produktet slås av.Et lydsignal høres når produk-tet er slått av.	Du har dekket til ett eller flere sensorfelt. Fjern gjenstanden fra sensorfeltene.
Ovnen slås av.	Du har satt noe Ⓐfjern objektet fra sensorfeltet.
Restvarmeindikatoren tennes ikke.	Konesonen er ikke varm fordi den bare har vært i bruk en kort stund. Ta kontakt med kundeservice hvis kokesonen burde vært varm.
Den automatiske oppvarmings-funksjonen fungerer ikke.	Det er fremdeles restvarme i kokesonen. La kokesonen bli til-strekkelig kald.Det er valgt høyeste effekttrinn. Det høyeste effekttrinnet har samme effekt som den automatiske oppvarmingsfunksjonen.
Effekttrinnet endres mellom to trinn.	Effektstyringen er aktivert. Se avsnittet Effektstyring.
Sensorfeltene blir varme.	Kokekaret er for stort eller du har plassert det for nær betjeningspanelet. Plasser om nødvendig store kokekar på de bakre kokesonene.
Det høres ingen lydsignal når du berører sensorfeltene på pa-nelet.	Signalene er deaktivert. Aktiver signalene (se OffSound-regule-ring).
- tennes	Den automatiske utkoblingsfunksjonen trer i funksjon. Slå av produktet og slå det på igjen.
F tennes	Ingen kokekar på kokesonen. Sett kokekar på kokesonen.Feil kokekar. Bruk riktig type kokekar.Diameteren på kokekarets bunn er for liten for kokesonen. Bruk kokekar med riktige mål.Kokekaret dekker ikke krysset. Dekk krysset helt.
E og tall tennes.	Det er en feil på produktet.Koble produktet fra strømforsyningen en stund. Koble fra sikrin-gen i husets sikringsskap. Koble til igjen. Hvis E tennes igjen, må du kontakte kundeservice.
Feil Mulig årsak og løsning
E4 tennes	Det er en feil på produktet, fordi et kokekar koker tørt. Kokesonens overopphetingsvern trer i funksjon. Den automatiske utkoblingsfunksjonen trer i funksjon.Slå av produktet. Fjern det varme kokekaret. Slå på kokesonen igjen etter ca. 30 sekunder. E4 skal nå forsvinne, men restvar-meindikatoren kan fortsatt lyse. Avkjøl kokekaret tilstrekkelig og kontroller det i henhold til avsnittet Kokekar for induksjonskoke-sonen.

Kontakt forhandleren eller kundeservice hvis du har prøvd løsningsforslagene ovenfor, men problemet fortsatt ikke er løst. Angi opplysningene på typeskiltet, tresifret bokstavkode, kode for glasskeramikken (du finner den i hjørnet av glassflaten) samt feilmeldingen som vis- ses.

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Emballasje

Emballasjen er miljøvennlig og resirkulerbar. Deler av plast er merket med: >>PE<,>PS<, osv. Kast emballasjematerialene som husholdningsavfall i riktig avfallsbeholder ved kommunens avfallsinnsamlingsstasjon.

Avaktivering av ljuden

Stäng av produkten.

Aktivering av ljuden

Stäng av produkten.
