BRUKSANVISNING Green Bay Nordic Season

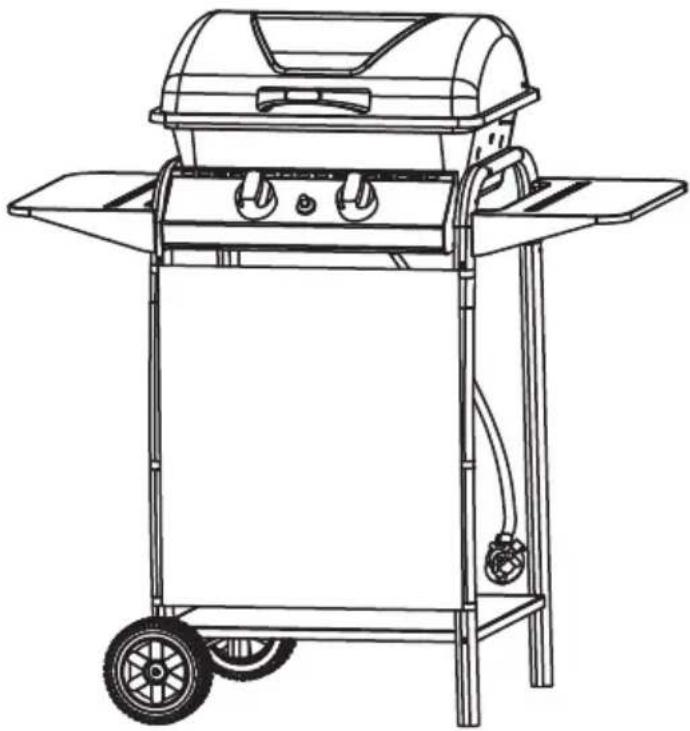

Bruks- Monteringsanvisning gassgrill Green Bay

Les igjennom og følg instruksjonene gitt i denne manualen før gassgrillen monteres og tas i bruk.

Advarsler:

• Les manualen før produktet tas i bruk. Hvis instruksjonene i denne manualen ignoreres kan dette medføre brann og eksplosjonsfare.
• Kun for bruk utendørs.
• Deler av dette produktet blir meget varme under bruk. Hold små barn og andre som trenger tilsyn, på god avstand.

Sjekk nøye at grillen er riktig montert, før den tas i bruk.

Forholdsregler:

• Foreta en gasslekkasjetest før produktet tas i bruk og hver gang ny gassbeholder skiftes. Se instruksioner for lekkasjetekst på side 14.
• Foreta ALDRI lekkasjetest med åpen flamme.
• Ikke oppbevar eller bruk lettantennelige væsker på eller i nærheten av grillen.
• Gassbeholderen skal ikke oppbevares under grillen når denne er i bruk.

For din sikkerhet:

Hvis du lukter gass

• Lukk gasstilførselen på gassbeholderen.
• Slukk alle åpne flammer og steng eventuelle elektriske apparater i nærheten av grillen.
  • Ventilere området godt.
• Foreta en gasslekkasjetest som beskrevet i denne manualen.
• Hvis problemet fortsetter, ta kontakt med forhandler for videre hjelp.

Sjekk at alle deler er riktige og medfølger i henhold til oversikten i denne manualen. Les igjennom manualen og bli kjent med grillen før monteringen starter.

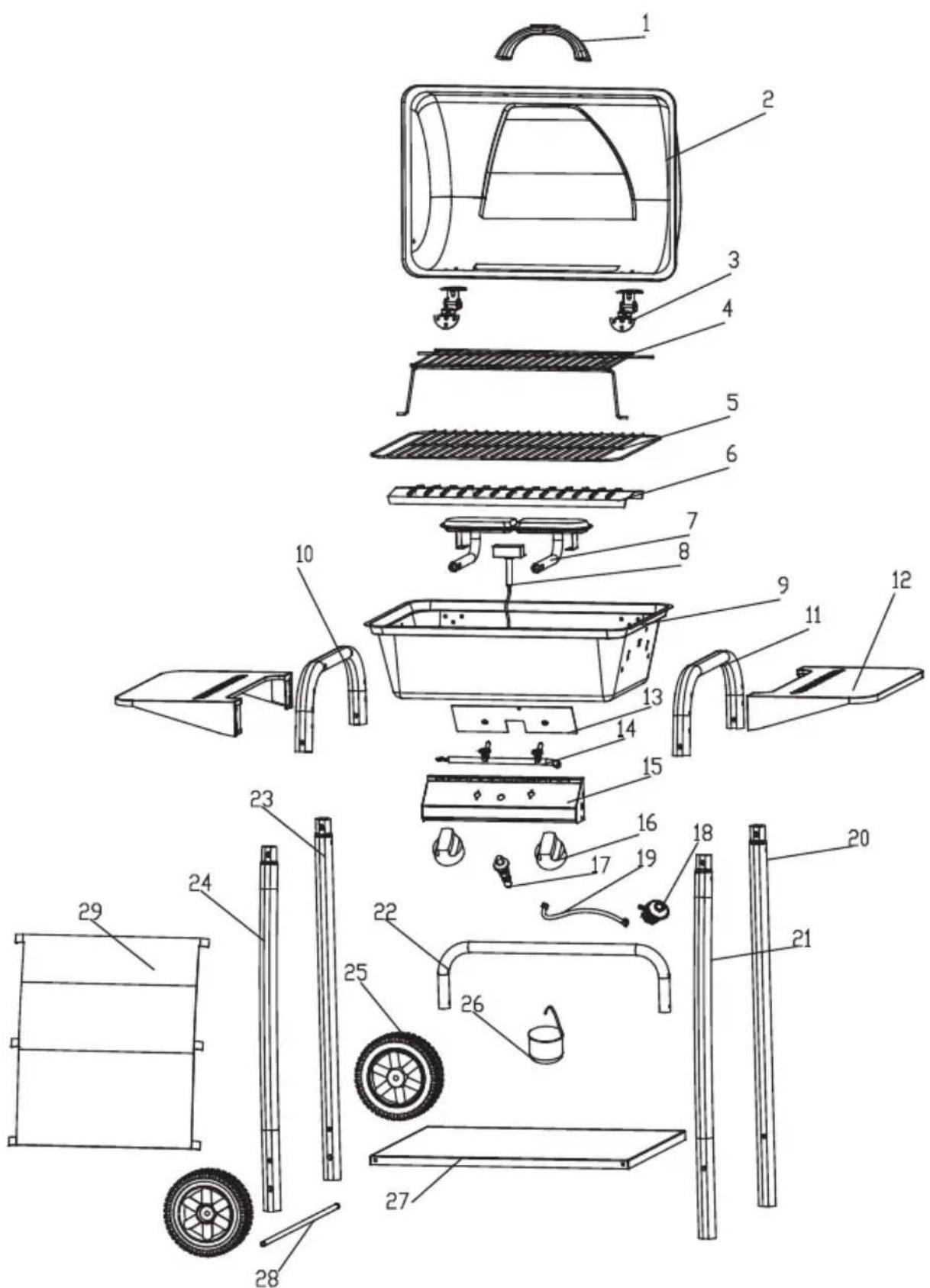

Deleoversikt

Deleoversikt 1 stk
Lokk 1 stk
Hengsler 2 sett
Varmehylle 1 stk
Grillrist 1 stk
Flametamer/Aromaspreder		1 stk
Brenner 1 stk
Tenningsboks og kabel 1 stk
Grillkropp 1 stk
Støttetube (venstre) 1 stk
Støtte tube (høyre) 1 stk
Sidebord 2 stk
Varmebeskyttelsesplate 1 stk	[DZZD]
Hovedventil 1 stk
Kontrollpanel 1 stk
Bryter 2 stk
Tennerknapp 1 stk
Regulator 1 stk
Gasslange 1 stk
Ben (bak) 1 stk
Ben (front) 1 stk
Støttebøyle 1 stk
Ben for montering av hjul (bak)		1 stk
Ben for montering av hjul (front)		1 stk
Hjul 2 stk
Fettoppsamler og holder	1 stk [72AX]
Bunnhylle 1 stk
Hjulaksel 1 stk
Fronttrekk 1 stk
M4*10 Skrue/Bolt 18 stk
M6*12 Skrue/Bolt 2 stk
M6*15 Skrue/Bolt 6 stk
M6*30 Skrue/Bolt 8 stk	[BCYX]
M6*40 Skrue/Bolt 6 stk
M6*60 Skrue/Bolt 4 stk
4,2*10 Skrue 1 stk
M4 Mutter 12 stk	###
M6 Mutter 18 stk	###
M8 Mutter 2 stk

Monteringsinstruksjoner

Advarsel: Selv om det så langt det er mulig er forsøkt å unngå skarpe kanter i produksjonen av deler til denne grillen, anbefales bruk av hansker ved montering.

Verktøy som trengs for montering

Stjerneskrutrekker Skiftnøkkel/fastnøkkel

VIKTIG! Skru alle deler til for hånd først og skru til med verktøy først når alt er montert. Bruk av elektrisk verktøy med for mye styrke, kan skade grillen ved montering.

Les igjennom manualen og følg tegningene steg for steg.

Plassere grillen på et flatt underlag.

Skru først til for hånd og skru til med verktøy når alle deler er montert.

Grillen blir enklere å montere hvis to personer utfører monteringen sammen.

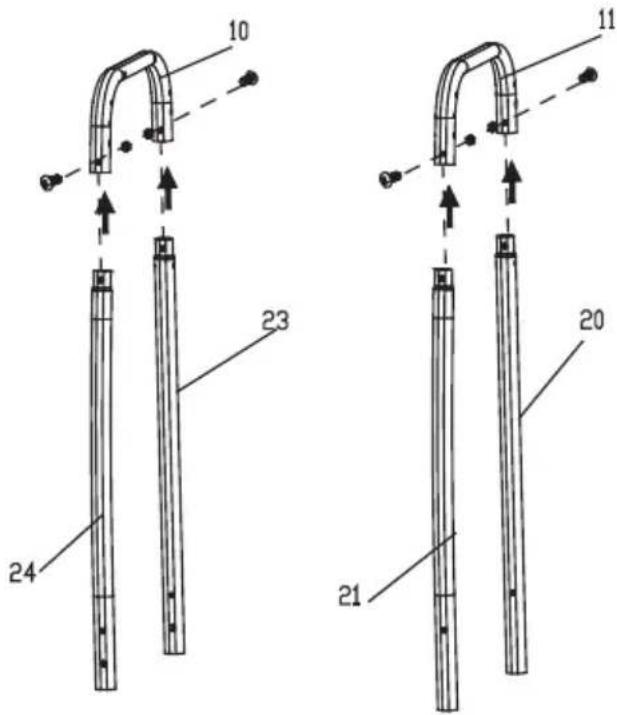

1.1 Montere bak og front ben til venstre og høyre støttetube som vist på tegningen. Bruk 4stk M6*30 skruer/bolter og 4stk M6 muttere.
1.2 Notere: Korte ben på samme side, disse har hull for hjulakselen.

M6x30x4STK

M6x4STK

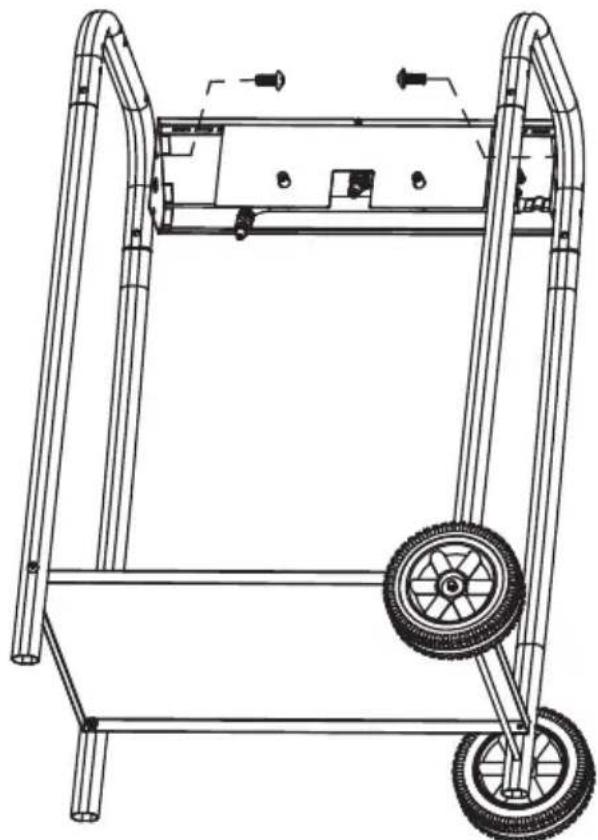

Steg 2

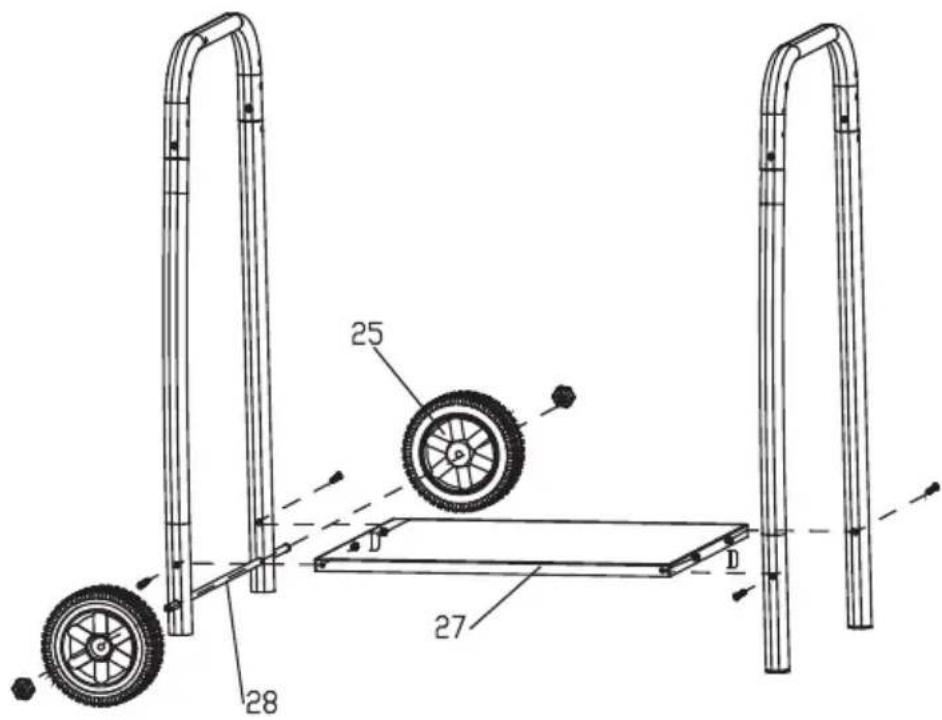

2.1 Montere bunnhyllen (27) til bena som vist på tegningen. Bruk 4stk M6*30 skruer/bolter og 4 stk M6 muttere.
2.2 Tre hjulakselen(28) igjennom hullene på korte bena, som vist på tegningen.
2.3 Montere hjulene og skru til med 2stk mutter M8.

M6x30x4STK

M6x4STK(D)

M8x2STK

Steg 3

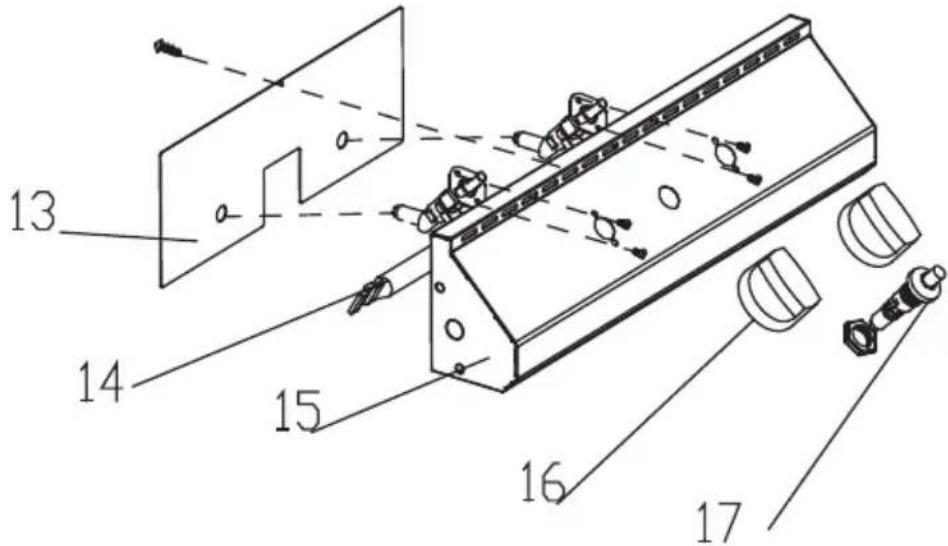

3.1 Skru ut festemutteren på tennerknappen (17) og tre inn tennerknappen i kontrollpanelet(15) som vist tegning og fest denne ved å skru til mutteren.
3.2 Montere hovedventilen (14) til kontrollpanelet med 4stk M4*10 skruer/bolter (festes i fra front, som vist på tegning).
3.3 Montere varmebeskyttelsesplaten (13) til kontrollpanelet med 1 stk 4,2*10 skrue (festes i fra bakkant, som vist på tegning).
3.4 Montere bryterne (16).

4.1 Montere det komplette frontpanelet (som montert i steg 3) til bena på hver side med 2 stk M6*15 skruer/bolter, som vist på tegning.

M6x15x2STK

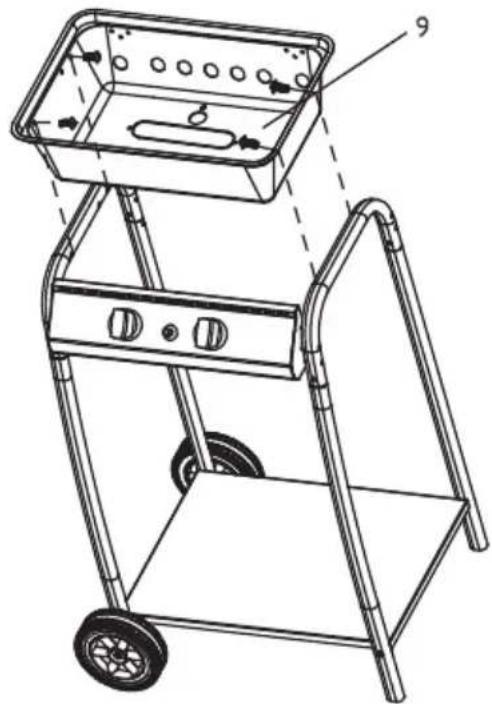

5.1 Montere grillkroppen (9) til rammen med 4stk M6*15 skruer/bolter, som vist på tegning.

M6x15x4STK

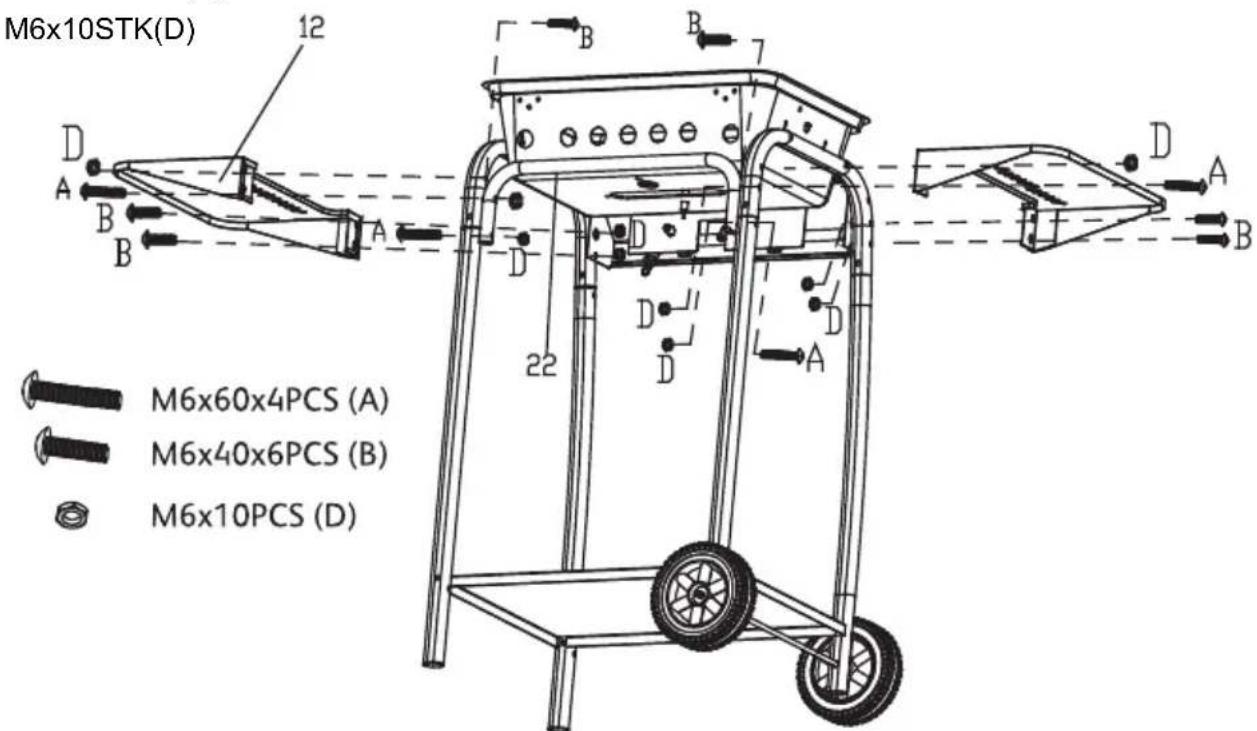

6.1 Montere sidebordene (12) på begge sider med totalt 4stk M6*40 skruer/bolter og M6 muttere, som vist på tegning.
6.2 Montere støttebøylen (22) til de bakre bena med 2stk M6*60 og M6 muttere, som vist på tegning.
6.3 Feste høyre sidebord(12) i front ved å tre skruen (M6*60) igjennom benet og videre igjennom kontrollpanelet. Feste med mutter M6. Gjenta samme prosedyre på venstre side.
6.4 Feste høyre sidebord i bakkant ved å tre skruen (M6*60) igjennom benet og videre i gjennom støttebøylen. Feste med mutter M6. Gjenta samme prosedyre på venstre side.

M6x60x4STK(A)

M6x40x6STK(B)

M6x10STK(D)

Steg 7

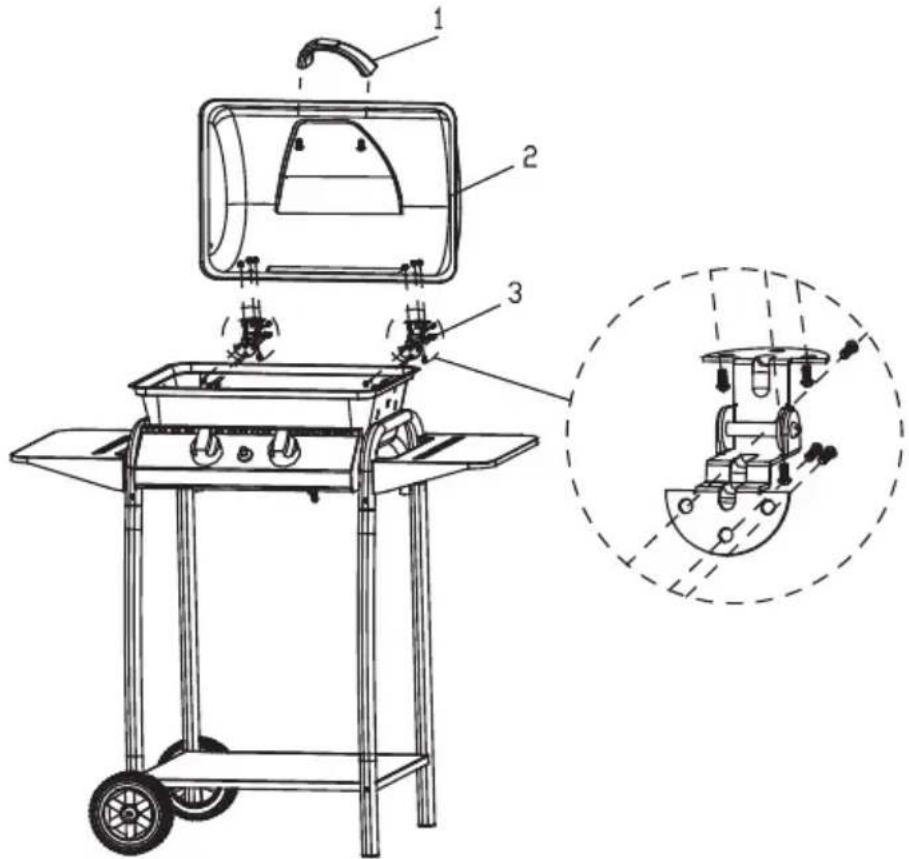

7.1 Montere håndtaket (1) til lokket (2) med 2 stk M6*12 skruer/bolter, som vist på tegning.
7.2 Montere hengslene (3) til lokket og grillkroppen med 12stk M4*10 skruer/bolter og 12stk M4 muttere.
7.3 Test at lokket kan åpnes og lukkes problemfritt og skru så til skruene.

M6x12x2STK

M4x10x12STK

M4x12STK

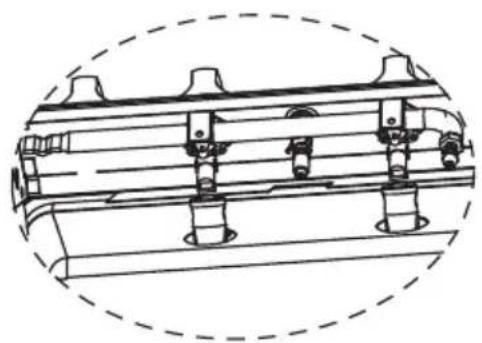

8.1 Løsne mutteren på tennigsboksen (8) og tre denne igjennom hullet som vist på tegning. Skru fast tenningsboksen med mutteren igjen.
8.2 Montere brenneren (7) ved å tre rørene ned i det midtre hullet, tre rørene på brenneren inn på ventilene på baksiden av kontrollpanelet, som vist på uthevet tegning. Når brenneren er plassert riktig skru fast fra undersiden med 2stk skruer/bolter M4*10, som vist på tegning.

M4x10x2STK

Steg 9

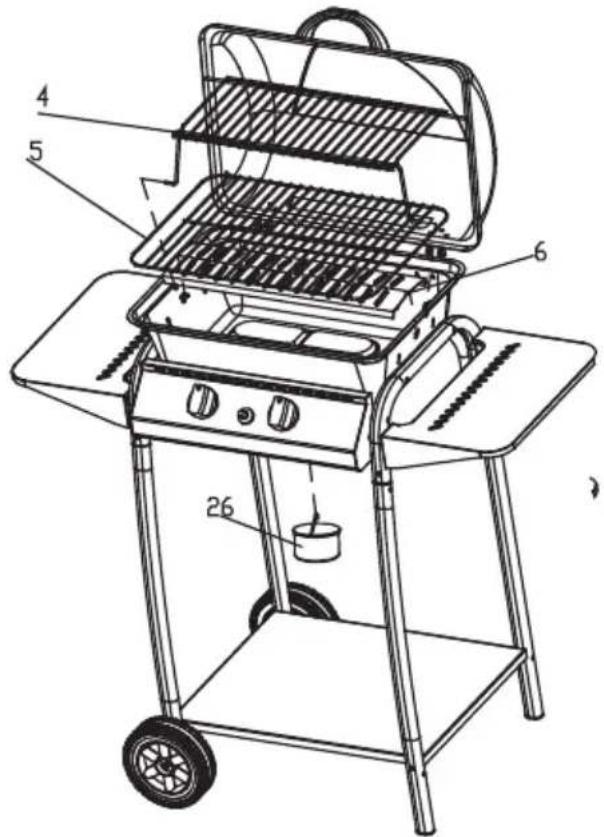

9.1 Plassere flammetemmeren/aromasprederen (6) på toppen av brenneren. Mrk: skal festes i holderne på hver side og skal ikke være i kontakt med brenneren.
9.2 Plassere grillristen (5).
9.3 Feste varmehyllen (4) som vist på tegning.
9.4 Feste fettoppsamleren (26) som vist på tegning.

10.1 Koble ledningen fra tenningsboksen til baksiden av tenningsknappen, som vist på tegning.

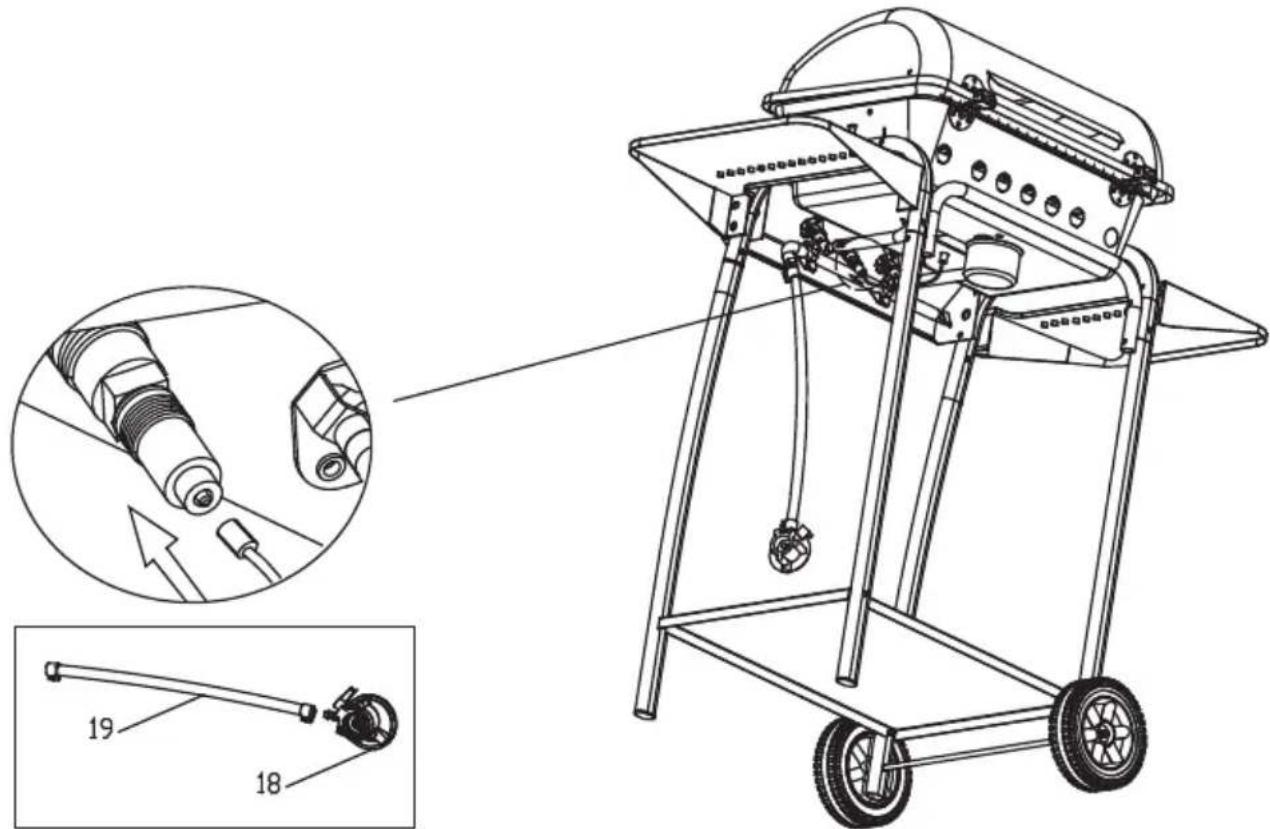

10.2 Montere gasslangen (19) til regulatoren (18), feste med medfølgende slangeklemmer.
10.3 Montere gasslangen til grillen med medfølgende slangeklemme. Som vist på tegning.

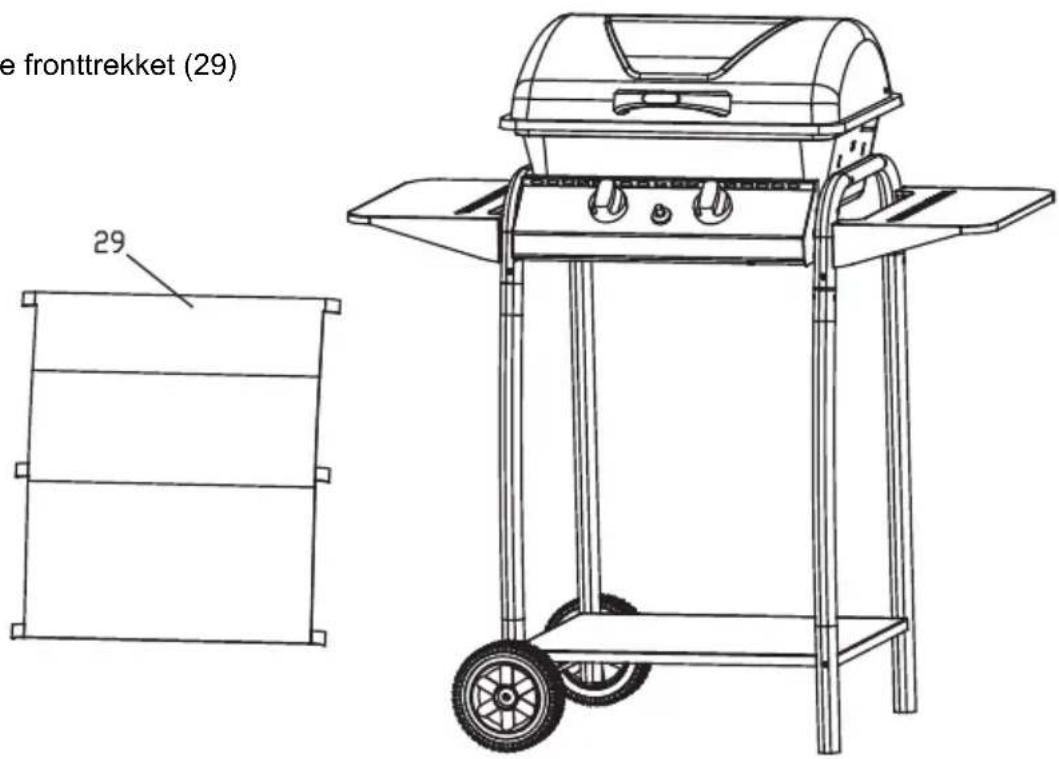

11.1 Montere fronttrekket (29)

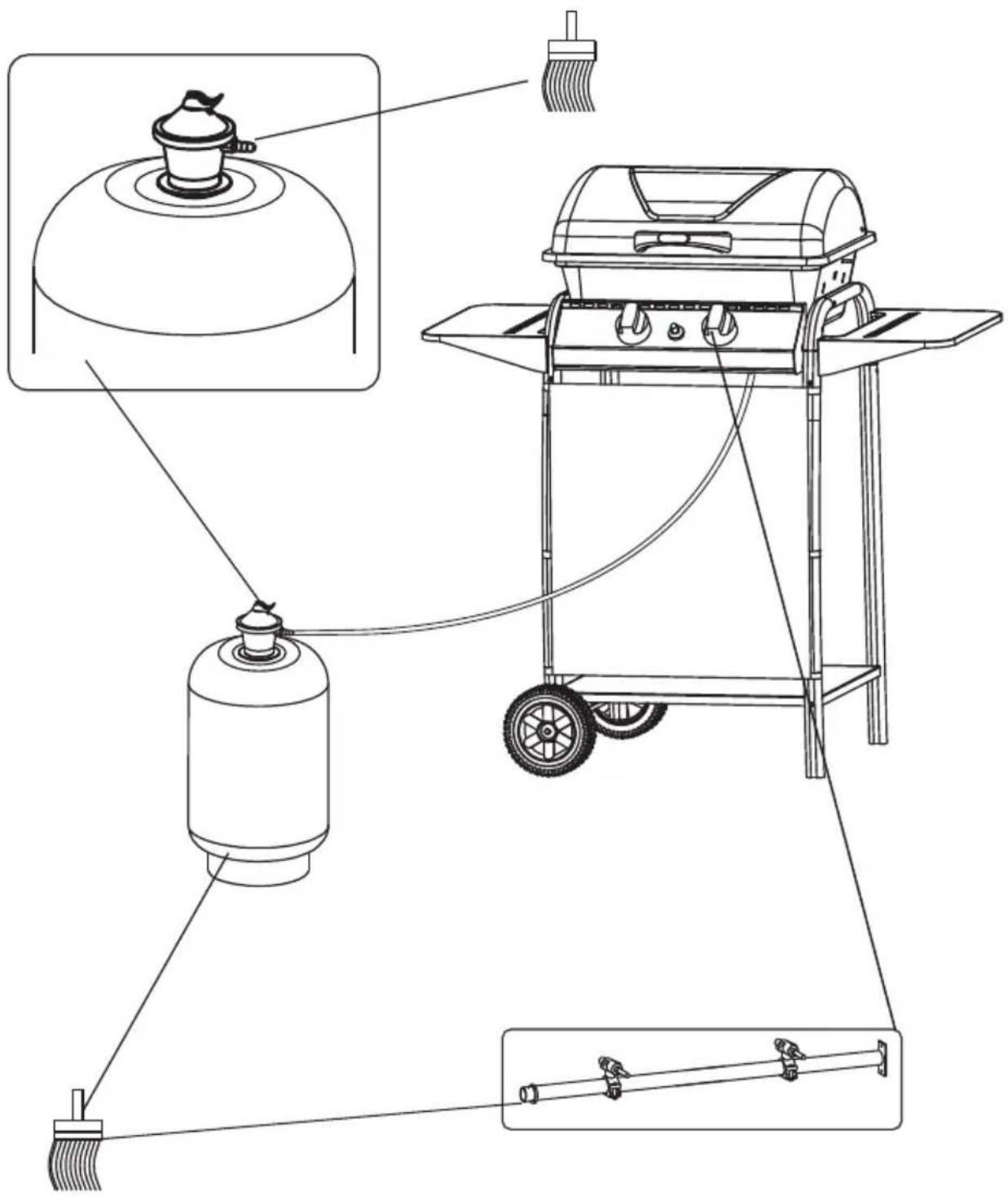

ILLUSTRASJON LEKKASJETEST.

Skriftlig beskrivelse av hvordan lekkasjetest skal utføres på side 15.

Mrk: Regulatoren som medfølger er beregnet for bruk med propan. For bruk av Butan gass, må annen regulator anvendes.

Bruksanvisning.

A. Viktig informasjon.

Vennligst les igjennom disse instruksjonene før grillen tas i bruk.

- Behold denne manualen for senere behov eller hvis grillen skal overhendes til andre.

- Kun for utendørs bruk, må ikke brukes innendørs.

- For bruk med propan eller butan gassbeholder. Regulatoren som medfølger er kun for bruk med propan.

- Plassere grillen minst 100cm i alle retninger fra brennbare materialer og væsker.

- Gassbeholderen må ikke oppbevares eller brukes i liggende posisjon. En lekkasje kan være alvorlig og flytende gass kan komme inn i gasslangen.

- Lokket skal alltid være åpent når grillen tennes.

- Deler av denne grillen blir meget varme under bruk. Hold små barn og andre som trenger tilsyn på avstand.

- Dekke aldri til grillen med overtrekk eller lignende før den er kjølt ned.

- Utfør gasslekkasjetest jevnlig og minst hver gang gassbeholder byttes.

- Ikke oppbevar lett antennelige materialer eller væsker i nærheten av grillen.

- Ikke bruk lettantennelige væsker eller gasser i nærheten av grillen.

- Feilbruk kan føre til alvorlig skade på personer og gjenstander.

- Ved problemer med grillen, ta kontakt med forhandler.

- Bruk hansker ved grilling for å unngå kontakt med varme deler.

- Advarsel: Modifisering og feilbruk av grillen kan medføre fare og bortfall av reklamasjonsretten.

- Denne grillen skal ikke brukes med lavastein.

- Når grillingen er slutt, steng gasstilførselen på gassbeholderen før bryterne på grillen stenges. Dette for å forsikre at all gass i slange og ventiler er brent opp.

- Ved mistanke om gasslekkasje, foreta en lekkasjetest før grillen igjen tas i bruk.

B. Gass og regulator.

Denne grillen er beregnet for bruk med propan og butan. Ved bruk av propan kan medføl-gende regulator brukes. Propan er godt egnet for bruk også ved lave temperaturer. Gassbe-holdere på 6 kg eller større bør brukes med denne grillen.

VED BEHOV FOR BYTTE AV SLANGE OG REGULATOR, VENNLIGST SJEKK AT DISSE ER GODKJENTE OG HAR RIKTIG DIMENSJONER. DATOEN PÅ SLANGEN ER PRODUKS-JONSDATO OG HOLDBARHETEN ER NORMALT 18-36 MND AVHENIGAV EKSPONERING FOR VÆR OG VIND. SJEKK GASSLANGEN JEVNLIG FOR MORKENHET OG SPREKKER.

C. Instalasjon

C 1. Valg av plassering.

Denne grillen er kun beregnet for utendørs bruk. Plassere grillen på et stabilt og horisontalt underlag og i et godt ventilert område. Plassere grillen minst 100cm i alle retninger fra brennbare materialer og væsker.

C2. Forholdsregler.

Ikke dekk til noen av ventilasjonsåpningene i grillkroppen. Plassere gassbeholderen på siden av grillen ved bruk. Ved bytte av gassbeholder, forsikre om at bryterne på griller er plassert i "AV" posisjon og at det ikke er åpne flammer i nærheten. Inspisere at slangen er fri for sprekker og skader. Hvis slangen er skadet, må denne erstattes med en ny slange i tilsvarende str og kvalitet. Gasslangen skal henge fritt og ikke være bøyd eller bendt for å sikre fri tilførsel. Gasslangen skal ikke berøre grillen annet enn på tilkoblingspunktet. Gasslangen skal ikke overstige 150cm.

C3. Tilkobling av regulator til gassbeholderen

Pass på at alle brytere står i "AV" posisjon. Koble regulatoren til beholderen som følger.

1. Forsikre at bryterne på grillen og regulatoren står i "AV" posisjon.
2. Hvis gassbeholderen er ny, fjern forseglingen på beholderen.
3. Koble regulatoren til gassbeholderen i henhold til standard.
4. Foreta lekkasjetest.

C4. Lekkasjetest.

Utføres jevnlig, alltid ved bytte av gassbeholder og hvis grillen ikke har vært brukt over en lengre periode.

• Forsikre at alle brytere på grillen og regulator er i "AV" posisjon.
• Lag en blanding med 2 deler oppvasksåpe og 1 del vann. Pensle blandingen på alle tilkoblinger i gasstilførselen.
• Åpne gasstilførselen på regulatoren og sjekk om det kommer bobler.
• Hvis det ikke kommer bobler er grillen klar til bruk.
• Hvis det kommer bobler, forsøk å stramme til koblingene å gjenta testen. Lar ikke problemet seg løse, ta kontakt med forhandler.

UTF∅R ALDRI LEKKASJETEST VED BRUK AV FLAMMER.

D. Bruk

D1. Advarsler.

• Før grillen tas i bruk, sett deg inn i punktet viktig informasjon på side 6.
• Maks 70% av grillisten kan dekkes til for å unngå overopphetning.

D2. Forberedelser før grilling.

For å forhindre at matvarer brenner seg fast under grilling anbefales det å pensle ristene med matolje som tåler høye temperatur. Ved første gangs grilling kan lakkerte deler forandre farge noe, dette påvirker ikke grillens egenskaper.

D3. Tenning av grillen.

• Åpne lokket.
• Forsikre at alle brytere står i "AV" posisjon. Åpne så gasstilførselen på regulatoren.
• Trykk inn og vri bryteren til brenneren som ønskes tent til "MAKS" posisjon og trykk inn tennerknappen flere ganger. Hvis brenneren ikke tenner innen 5 sekunder, lukk gasstilførselen og avvent 5 minutter for ventilasjon. Forsøk så å tenne grillen på nytt. Tenne neste brenner ved å vri bryteren til "MAKS", denne skal tenne innen 5 sekunder. Hvis brennerne ikke tenner ved bruk av tennerknappen, se eget punkt for manuell tenning og sjekk feilsøkningsmanualen.
• Etter at brenneren er tent la den stå i "MAKS" posisjon i ca 5 minutter for å forvarme grillen. Dette bør gjøres hver gang grillen tennes for å oppnå bedre ytelse.
• Etter at forvarmingen er gjennomført, justere bryterne etter behov.

D4. Manuell tenning av grillen.

• Stikk inn en lang tent fyrstikk i hullet på venstre side av grillkroppen.
• Trykk inn og vri venstre bryter i "MAKS" posisjon.
• Når venstre brenner er tent, åpne gasstilførselen på høyre brenner. NB! Forsikre at venstre brenner er tent før gasstilførselen åpnes på høyre brenner.
• Hvis brenneren ikke tenner ved manuell tenning se feilsøknings manualen eller ta kontakt med forhandler.

D5. Grilling med lokket lukket

Ved å lukke lokket vil grillen fungere som en ovn. Justere gasstilførselen jevnlig ved grilling med lukket lokk og pass på at grillen ikke overopphetes.

Når grillingen er slutt anbefales det å "brenne av" grillen før den slukkes. Åpne lokket og vri bryterne til "MAKS" posisjon. La brennerne brenne på "MAKS" i ca 5 minutter. Lukk så gasstilførselen på gassbeholderen og vri bryterne i "AV"posisjon. Koble regulatoren fra gassbeholderen. NB! Ikke dekk til grillen med overtrekk eller liknende før grillen har kjølnet ned.

E. Vedlikehold.

Rengjøre grillen jevnlig mellom hver gang den brukes og spesielt hvis den har vært lagret over lenger tid. Pass på at grillen er kald før den rengjøres. Ikke bruk brennbare kjemikalier eller slipende vaskemidler for rengjøring. Vann og oppvasksåpe anbefales.

- Spray aldri vann på grillen mens den er varm

Vi anbefaler at grillen tildekkes med et grilltrekk når den ikke er i bruk. Nordic Season universal grilltrekk str. S passer til denne grillen.

E1. Vedlikehold av grillristen.

Rengjør grillisten med oppvasksåpe og vann. For å fjerne brente matrester bruk en svamp eller børste. Tørk risten godt, oppbevares tørt.

E2. Vedlikehold av brenner.

Ved normalt bruk vil det holde å brenne av brenneren for å fjerne fett og smuss. Før lengre oppbevaring, bør brenneren demonteres og børstes med en metallbørste. Etter lengre oppbevaring, sjekk at ikke insekter og andre skadedyr har krøpet inn og blokkerer gasstilførselen. Bruk en piperenser til å fjerne eventuelle blokkeringer.

E3. Vedlikehold av grillkroppen

- Rengjør regelsmessig grillkroppen for å fjerne fett og rester av salt som kan skape rust. Bruk en skarpe i tre eller plast og klut/nylonbørste, vann og oppvasksåpe ved behov. NB! Pass på at det ikke kommer vann inn i brennerne, brennerne må være helt tørre før grillen tas i bruk.

E4. Skruer og muttere.

Skru til skruer og muttere jevnlig.

E5. Oppbevaring.

Oppbevare grillen på et tørt sted. Ved langvaring oppbevaring, dekk brennerne med aluminiums folie for å hindre at innsekter og skadedyr tar bolig. Hvis grillen oppbevares innendørs, mrk at gassbeholderen ikke kan oppbevares innendørs. Oppbevare gassbeholderen utilgjengelig for barn.

Grilltips.

• For best mulig resultat, forvarme grillen.
• Ikke grill frossen eller halvveis tint mat, da dette vil forlenge grilltiden og maten vil oppleves som "kokt" i stedet for grillet.
• For å hindre oppflamming og brent mat, dekk til grillristen med aluminiumsfolie eller lignende ved grilling av matvarer med høyt fettinnhold.
• Justere temperaturen etter behov og pass på at maten ikke blir brent.
• Del grillen inn i kalde og varme soner etter behov.
• Bruk egnet grillverktøy og vis hygienehensyn ved grilling av flere typer råvarer.

E3. Vedlikehold av grillkroppen

- Rengjør regelsmessig grillkroppen for å fjerne fett og rester av salt som kan skape rust. Bruk en skarpe i tre eller plast og klut/nylonbørste, vann og oppvasksåpe ved behov. NB! Pass på at det ikke kommer vann inn i brennerne, brennerne må være helt tørre før grillen tas i bruk.

E4. Skruer og muttere.

Skru til skruer og muttere jevnlig.

E5. Oppbevaring.

Oppbevare grillen på et tørt sted. Ved langvaring oppbevaring, dekk brennerne med aluminiums folie for å hindre at innsekter og skadedyr tar bolig. Hvis grillen oppbevares innendørs, mrk at gassbeholderen ikke kan oppbevares innendørs. Oppbevare gassbeholderen utilgjengelig for barn.

Tekniske spesifikasjoner

Modell: GB2111L

VARMEEFFEKT: 4,0kW

KATEGORI I3+: BE,C Y,CZ,EE ,FR, GR,

Medfølgende slange og regulator er beregnet for bruk med Propangass.

Denne grillen er importert av: Nordic Season Products AS, N-2013 Skjetten. Norge.

Problem	Mulig årsak Løsning
Brenneren vil ikke tenne ved bruk av tenneren.	Gassbeholderen er tom.	Forsøk med en annen gassbeholder.
	Feil på regulatoren	Forsøk med en annen regulator.
	Blokkeringer i brenneren	Rengjør brenneren.
	Blokkeringer i gassventilene.	Fjern eventuelle blokkeringer i ventilene, ved å trykke inn en knappenål.
		Demontere og skyll gasslangen.Blok
		Fest ledningen.Ledningen til elektro
		Bytt elektrode ledning.Ledningen til t
		Bytt trykknapp.Trykknappen til tenne
Brenneren vil ikke tenne ved manuell tenning.	Gassbeholderen er tom. Forsøk med en annen gassbeholder.
	Feil på regulatoren Forsøk med en annen regulator.
	Blokkeringer i brenneren Rengjør brenneren.
	Blokkeringer i gassventilene.	Fjern eventuelle blokkeringer i ventilene, ved å trykke inn en knappenål.
	Blokkeringer i gasslangen. Demontere og skyll gasslangen.
Lav flamme/effekt eller flammen slår tilbake mot ventilene.	Gassbeholder er for liten	Forsøk med en større gassbeholder.
	Blokkeringer i brenneren	Rengjør brenneren.
	Blokkeringer i gassventilene.	Fjern eventuelle blokkeringer i ventilene, ved å trykke inn en knappenål.
	Blokkeringer i gasslangen.	Demontere og skyll gasslangen.
	Vind	Flytt grillen til et mindre vindutsatt sted.
Bryter er vanskelig å vri rundt	Gassventilen er ødelagt Bytt gassventil

Reklamasjon/Deler.

Dette produktet er dekket med reklamasjonsrett i henhold til kjøpsloven. Produktet gjennomgår streng kvalitetskontroll og testing på fabrikk. Skulle det mot formodning mangle deler i pakken eller produktet være skadet i transport, ta kontakt med forhandler eller nedenstående forbrukerkontakt for videre hjelp. Feil som skyldes feilbruk, manglende vedlikehold eller modifikasjon av produktet, medfører bortfall av reklamasjonsretten. Deler som ikke skyldes feil ved produktet, faktureres etter gjeldene prisliste + eventuell frakt og ekspedisjonsgebyr.

Forbrukerkontakt ved reklamasjoner eller bestilling av deler:
