BRUKSANVISNING Upper East Nordic Season

Monterings- og brukermanual

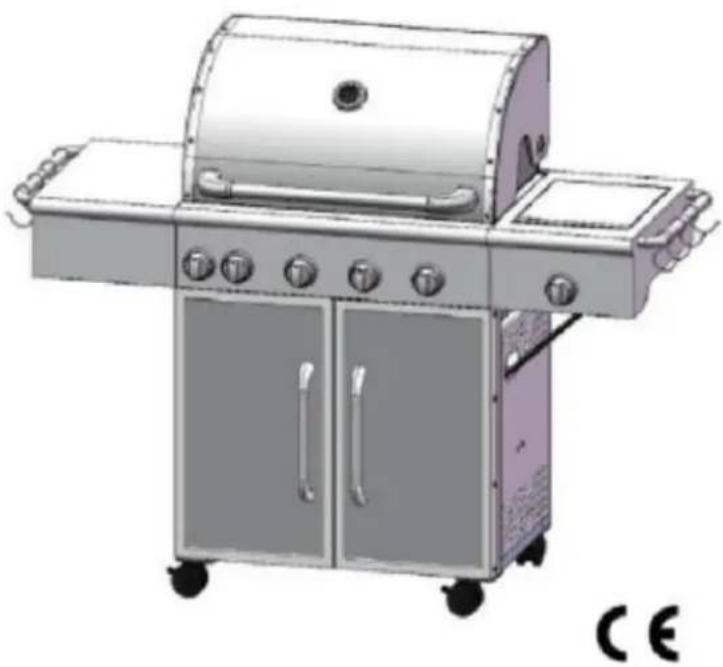

Gassgrill UPPER-EAST med 4+1 brennere, inkludert bak-brenner og grillspyd.

Vrnr: GG201323

• Les igjennom og sett deg inn i manualen før grillen tas i bruk.
  • Før grillen tas i bruk må gasslekkasjetest foretas (se side 2).
  • Ta vare på manualen for senere referanse.

Advarsler!

• Kun for utendørs bruk – Må ikke brukes innendørs.
• Deler av denne grillen blir meget varm under bruk, hold barn og andre som trenger tilsyn unna grillen når den er i bruk.

Sikkerhet

Advarsler

• Kun for bruk med LPG gassylindere. Brukes kun med passende regulator i henhold til landets standard.
• Hold god avstand (Minst 130cm) til lettantennelige produkter og væsker.
• Gassylindere må ikke oppbevares eller brukes i liggende posisjon da dette kan medføre fare under bruk.
• Gassylinderen skal ikke oppbevares under grillen, när den er i bruk.
• Åpne lokket før grillen tennes.
• Forflytt ikke grillen under bruk.
• Grillen må holdes under oppsyn, när den er i bruk.
• Håndtaket kan bli varmt under bruk. Løft lokket fra midten av håndtaket.
• Vis forsiktighet när lokket åpnes, da varm damp vil slippe ut.
• Lukk alltid gasstilførselen og koble fra regulatoren, når grillen ikke er i bruk.
• Dekk aldri til grillen med overtrekk før den har kjølnet ned.
• Utfør lekkasjetest jevnlig og minst hver gang gassylinder skiftes.
• Gasslangen bør sjekkes jevnlig for sprekker og morken het og minst skiftes ut hvert andre år.
• Feilbruk kan føre til farlige situasjoner og skader.
• Ikke bruk grillen i sterk vind.

Gasslekkasjetest

• Bland en liten kopp med 2 deler oppvasksåpe og en del vann.
• Pensle på blandingen ved alle koplinger i gasstilførselen (Regulator, slange og ventiler)
• Hold alle brytere på grillen i "av" posisjon og åpne gasstilførselen på regulatoren.
• Sjekk alle koplinger og om "bobler" oppdages, lukk tilførselen.
• Hvis lekkasje, forsøk å rette problemet og start fra punkt 1 igjen.
• Hvis problemet ikke kan løses, kontakt forhandler eller forbrukerkontakt for hjelp.

GRILLEN MÅ IKKE TAS I BRUK VED GASSLEKKASJE.

BRUK ALDRI FLAMMER TIL Å SJEKKE FOR GASSLEKKASJE

GRILLEN SKAL IKKE RENGJ∅RES MED BRENNBARE RENGJ∅RINGSMIDLER.

OPPBEVAR IKKE LETTANTENNLIGE OBJEKTER ELLER VÄESKER I NÄRHETEN AV GRILLEN

• Lukk umiddelbart bryteren på regulatoren og koble denne fra gassylinderen.
• Slukk eventuelle flammer og elektriske apparater i nærheten.
• Ventilere området.
• Gjør en lekkasje test som beskrevet ovenfor.
• Hvis problemet fortsetter, kontakt forhandler eller forbrukerkontakt.

Gass og regulator

Denne grillen kan brukes både med propan og butan gass. Gassylindere som brukes til denne grillen bør være minst 6kg.

Sikkerhet

Installasjon

Valg av sted

Grillen skal kun brukes utendørs på et godt ventilert sted og plasseres minst 1 30cm fra konstruksjoner og brennbart materiale i alle retninger.

Forholdsregler

• Lufttilførselen til brennerne må ikke blokkeres.
• Under bruk skal gassbeholderen stå ved siden av grillen på et stabilt underlag.
  • Pass på at slangen ikke er i kontakt med noen av delene på grillen som blir varme.
• Ikke bruk gasslange som overstiger 1,5 meter.
• Slangen må aldri tvinnes, sjekk jevnlig for morken-het, sprekker eller hull i slangen. Hvis slangen er skadet, må denne byttes før grillen tas i bruk.
• Ved bytte av gassbeholder, pass på at gasstilførselen er lukket på grill og regulator. Utfør gasslekkasjetest hver gang gassbeholder byttes.

Montere regulatoren til gassbeholderen.

Sørg for at grillen er slått av. Følg medfølgende instruksjoner for regulatoren.

Bruk

Advarsler

• Før grillen tas i bruk, gjør deg kjent med manualen.
• Sjekk at ikke innsekter, skadedyr eller plantemateriale ikke blokkerer grillens hulrom før opptenning.
• Maks 50% av grillflaten kan brukes med heldekkende stekeplate eller dekkes med aluminiums folie eller liknende. Dekking av mer enn 50% av grillflaten, kan medføre overoppheting og skader.
• Åpninger i grillens konstruksjon må ikke tildekkes, da dette kan medføre overoppheting og fare.

Forberedelser før grillen tas i bruk

• Forvarm grillen ved å sette grillen på full styrke i ca 10-15 minutter.
• For å forhindre at mat brenner seg fast i grillristene, vennligst pensle ristene med en matolje som tåler høy temperatur før grilling.

Tenning av grillen

ADVARSEL! Å ikke åpne lokket ved tenning eller vente 5 minutter for ventilering hvis grillen ikke tenner, kan medføre eksplosjonsfare.

1. Åpne grillokket, sjekk at hindringer som innsekter og spindelvev ikke blokkerer gasstilførselen.
2. Forsikre deg om at alle bryterne er slått av på grillen og regulatoren.
3. Äpne gasskranen på regulatoren.
4. Trykk inn og vri ønsket bryter mot klokken (mot venstre), slik at den står i tenningsstilling og du kan høre et klikk. Hvis brenneren ikke tenner på første forsøk, gjenta hurtig 2-3 ganger.
5. Hvis brenneren ikke tenner innen 5 sekunder, vent 5 minutter og start fra punkt 1 igjen.
6. For å tenne de øvrige brennerne, gjør samme øvelse med de brennerne man ønsker å tenne.
7. Juster bryterne i ønsket posisjon.

Manuell tenning av hoved brennerne

Hvis ikke grillen tenner ved normal tenning og man er sikker på at det ikke skyldes en gass lekkasje kan manuell tenning utføres.

1. Fest en fyrstikk til tenn stangen. Tenn fyrstikken.
2. Tre tenn stangen igjennom grillisten og plasser flammen ved siden av ønsket brenner.
3. Trykk inn og vri bryteren til brenneren fyrstikken er plassert ved til venstre. Brenneren skal nå tenne umiddelbart. Gjenta prosedyren før påfølgende brennere.
4. Juster bryterne i ønsket posisjon.

Sidebrenner

1. Åpne lokket til sidebrenneren. Lokket må holdes åpent hele tiden som sidebrenneren er tent.
2. Trykk inn og vri bryteren til sidebrenneren mot klokken (mot venstre), slik at den står i tenningsstilling og du kan høre et klikk. Hvis brenneren ikke tenner på første forsøk, gjenta hurtig 2-3 ganger.
3. Om brenneren ikke tenner, steng av alle bryterne. Gjenta tenningsprosedyren etter 5 minutter.
4. Juster bryteren til ønsket posisjon.

Manuell tenning av sidebrenner

Hvis ikke sidebrenneren tenner ved normal tenning og man er sikker på at det ikke skyldes en gass lekkasje kan manuell tenning utføres.

1. Fest en fyrstikk til tenn stangen. Tenn fyrstikken.
2. Tre tenn stangen igjennom kokeristen og plasser flammen ved siden av brenneren.
3. Trykk inn og vri bryteren til brenneren til venstre. Brenneren skal nå tenne umiddelbart.
4. Juster bryterne i ønsket posisjon.

1. Etter tenning, observer flammene og sjekk at alle brennere er tent.
2. Hvis en eller flere brennere slukker, lukk gasstilførselen og ventilere i minst 5 minutter før grillen tennes på nytt.
3. Før grillen brukes til grilling første gang la brennerne stå på maks ytelse med lukket lokk i ca. 15 minutter for å fjerne eventuelle rester av kjemikalier og lukt fra produksjonen.
4. Rengjør grillen etter bruk. BRUK IKKE brennbare rengjøringsmidler til rengjøring av grillen, da dette kan skade grillen og forårsake brann.

Observe høyden på flammen. Flammen skal være i blå/ gul farge og mellom 2,5-5cm, høy.

Sjekk at flammene i brennerne er riktig, se tegningene nedenfor. Hvis flammene ikke kan defineres som normale, sjekk feilsøkningsmanualen på side 16/17.

Normal: «myke» Blå flammer med gulfarge i endene. 2,5-5cm høy.

Dårlig ytelse. Bølgende gule flammer. For lite luft.

Brenner installasjon og justering

Enden av brenneren skal vende oppover.

1. Løsne skruen til venturi tuben.
2. Vri dekselet rundt og justere mer eller mindre luft etter behov.
3. Skru til skruen igjen.

Tenning av bak-brenner.

NB! Bak-brenneren fungerer kun när de andre brennerne er slukket.

1. Åpne lokket til grillen.
2. Pass på at alle brytere på grillen og regulator står i AV posisjon.
3. Åpne gasstilførselen på regulatoren.
4. Trykk inn og vri bryteren til MAKS posisjon. Etter tenning vil det kunne føles varme fra keramikkbrenneren i løpet av 5-10 sekunder. Keramikkbrenneren vil bli lyserød etter 2-3 minutter.
5. Hvis brenneren ikke tenner på første forsøk, lukk gasstilførselen, luft grillen i 5 min og start fra punkt 1 igjen..

Oppflamming.

Oppflamming kan oppstå när fett fra maten drypper ned på flammetemmerne. Noe oppflamming er naturlig og vil være med å gi en naturlig grillsmak til maten. Ved mye oppflamming bør grillen slukkes og flammetemmerne rengjøres.

! Advarsel.

Ved mangelfull rengjøring eller ved grilling av mat med høyt innhold av fett, kan fettbrann oppstå. Ved fettbrann, lukk gasstilførselen på regulatoren, lukk bryterne på grillen og la lokket være lukket. Hold god avstand til grillen. NB! En fettbrann kan utvikle varme som kan skade emaljen på grillen. Sjekk grillen nøye for skader, lekkasje og rengjør godt før den tas i bruk igjen etter en fettbrann.

Rengjøring og vedlikehold

• All rengjøring og vedlikehold av grillen skal skje mens grillen er kald og koblet fra gassbeholder.
• Påfør aldri overtrekk på grillen før den har kjølnet helt ned. Overtrekk påført varm grill vil gi kondens, som igjen vil kunne føre til rustskader.
• Start og avslutt alltid grillingen med å brenne av grillen på MAKS styrke i 15 minutter. Dette vil gjøre det enklere å holde grillen ren.
• Børst grillisten, flammetemmerne og brennerne med en egnet grillbørste og ved behov bruk mildt såpevann og en nylonbørste i tillegg. Grillen må ikke tas i bruk før brennerne er helt tørre.
• Grillristene og andre løse deler skal ikke vaskes i oppvaskmaskin.
• Utvendig rengjøring gjøres med mildt såpevann, myk klut og ved behov nylonbørste.
• Oppbevar grillen tørt og sørg for at innsekter og andre skadedyr ikke kan trenge inn i grillens hulrom under oppbevaring.

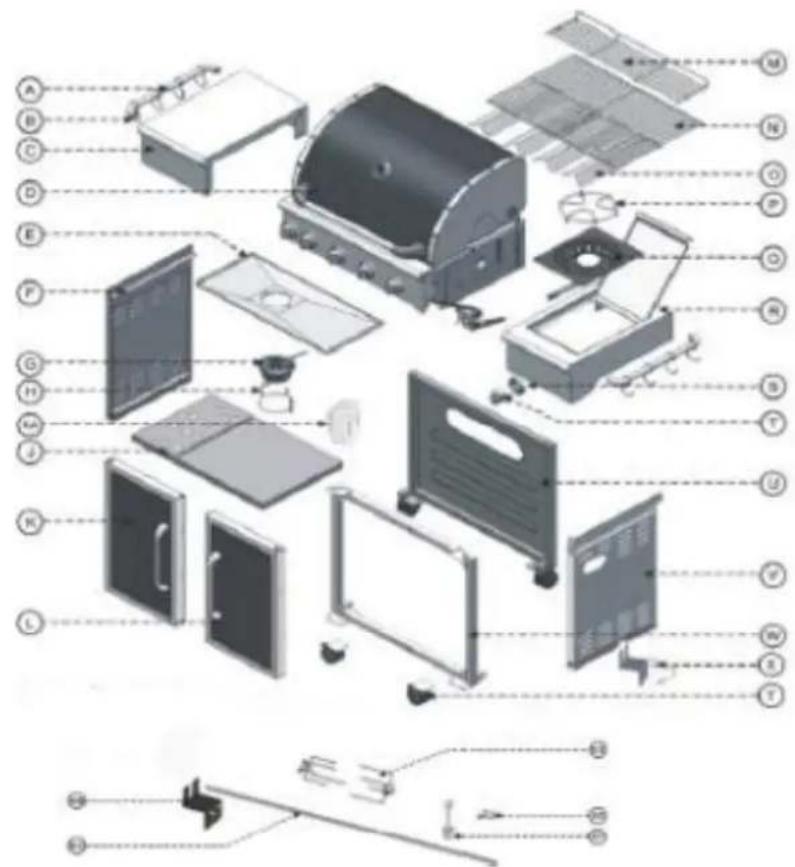

Deleoversikt

Bruk medfølgende skrutrekker til monteringen

NB! Ikke bruk elektroverktøy for montering av grillen.

Montering

NB! Av hensyn til tunge løft bør grillen monteres av to personer.

Pakk ut grillen og sjekk at alle deler medfølger.

Når grillen er montert, etter skru alle skruer.

Estimert monterings tid: 30 minutter.

Steg 1. Montering av hjul

PS! Før montering, sjekk at hjulene til bakplaten står i lukket posisjon.

Steg 2. Montering av kabinettet.

a) Trykk frontrammen (W) og høyre sidepanel (V) sammen. Trykk så bakplaten (U) sammen med høyre sidepanel (V) Sikre at alt sitter godt sammen.
b) Bruk skruer (AA), fjærskiver (CC) og flat skive (BB) til å feste frontrammen (W), høyre sidepanel (V) og bakplaten (U) sammen, som vist på tegningen. Skru kun til med hånden på dette punktet.
c) Gjenta steg a og b på venstre side.
d) Gå tilbake og skru alle skruene godt til med skrutrekker.

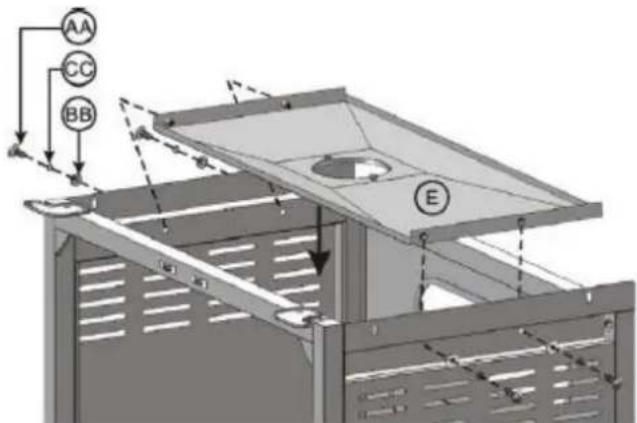

Steg 3. Montering av drypp brett.

a) Skru lett til for hånd drypp brettet (E)til venstre sidepanel (F) med skruer (AA), fjærskive (CC) og Flat skive (BB), som vist på tegningen.
b) Gjenta det samme prosedyre på høyre side.
c) Gå tilbake og skru godt til med skrutrekker.

Steg 4. Montering av bunnplate.

a) Plasser bunnplaten (J) som på tegningen. Forsikre at krokene kommer under rammen og trykk denne på plass slik at platen sitter fast, se tegning.

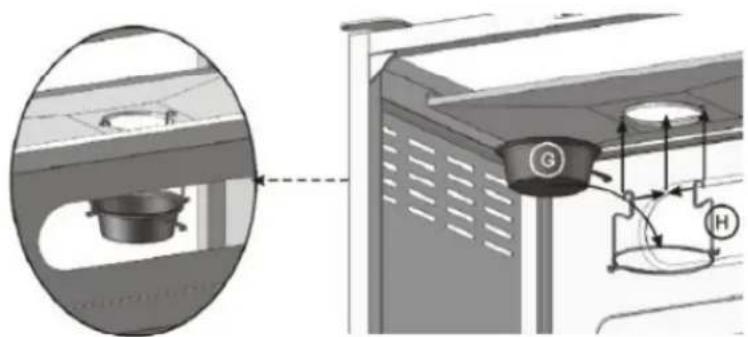

Steg 5. Montering av fettkopp og holder.

a) Fest holderen for fettkoppen (H) som vist på tegningen.
b) Plasser fettkoppen (G) i holderen.

Steg 6. Montering av dører.

a) Sett venstre dør (K) i nedre hullet og så i øvre hullet, som vist på tegningen.
b) Gjenta samme prosedyre for høyre dør (L).

Montering

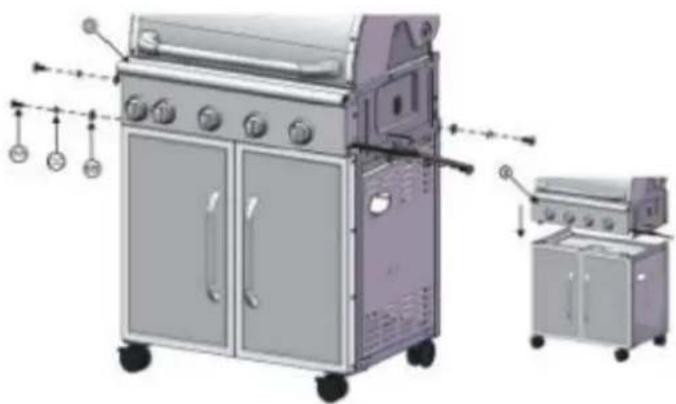

Steg 7. Montering av grillkroppen

Montere først slange og regulator (medfølger ikke). Følg bruksanvisningen for regulatoren.

a) Plasser grillkroppen (D) på toppen av kabinettet.
b) Fest grillkroppen med skrue (AA), fjærskive (CC) og flat skive (BB) som vist på tegningen, skru først til for hånd.
c) Når alle skruer er festet, skru godt til med skrutrekker.

NB! Tungt løft, bør utføres av to personer.

Steg 8. Montering av sidehåndtak og kroker.

a) Snu rundt venstre sidebord (C)
b) Tre fire kroker (B) på sidehåndtaket (A).
c) Bruk skruer (AA) fjærskive (CC) og flat skive (BB) og fest håndtaket (A) til sidebordet (C). Skru først begge skruer til for hånd og skru så godt til med skrutrekker.
d) Følg samme prosedyre for høyre sidebord (R).

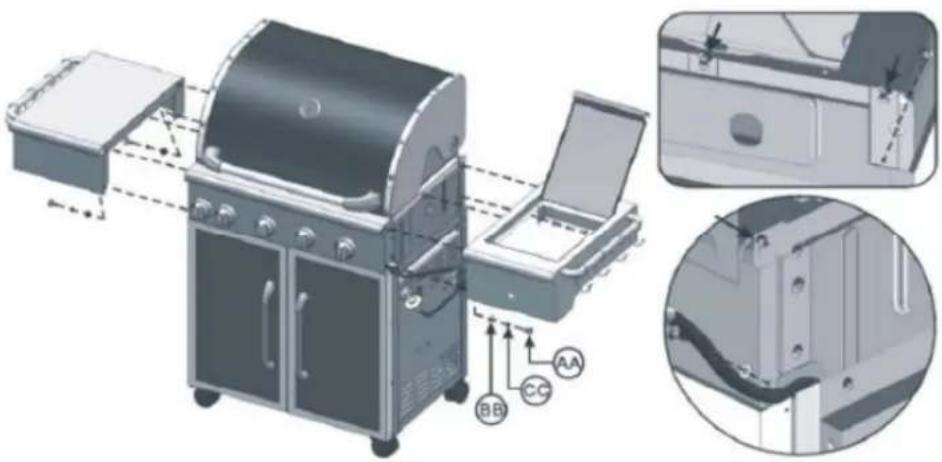

Montering

a) Løsne de tre forhånds monterte skruene på høyre side av grillkroppen ca 1/4 lengde.
b) Hekt høyre sidebord (R) til på skruene slik at sidebordet henger av seg selv.
c) Fest frontpanelet til sidebordet som vist på tegningen med skrue (AA), fjærskive(CC) og Flat skive (BB). Skru så til alle skruene til høyre sidebord (R).
d) Gjenta samme prosedyre for montering av venstre sidebord (C)

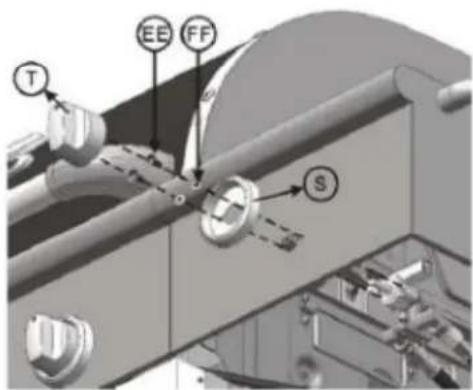

Steg 10. Montering bryter, holder for bryter til sidebrenner.

a) Fest holder for bryter til sidebrenner (S) til ventilen for sidebrenner som vist på tegningen. Bruk skruer (EE) og flate skiver (FF). Skru godt til med skrutrekker.
b) Fest bryteren (T) som vist på tegningen.

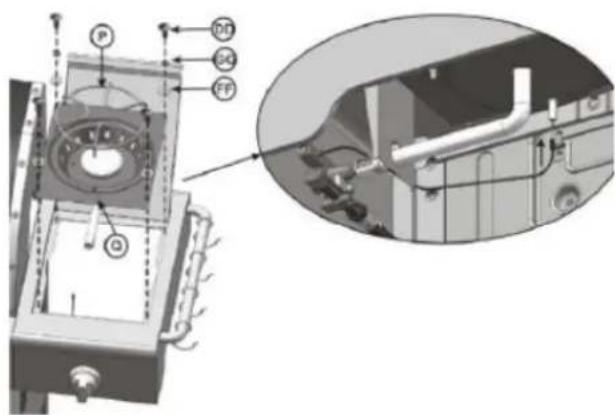

Steg 11. Montering av sidebrenner.

a) Åpne lokket til sidebrenneren og plasser sidebrenneren (Q) som vist på tegningen. Forsikre at tuben entrer ventilen på riktig måte.
b) Fest sidebrenneren med 4stk skruer (DD) fjær skiver (GG) og Flate skiver (FF) som vist på tegningen for hånd.
c) Fest ledningen til tenneren som vist på tegningen.
d) Gå tilbake og skru godt til med skrutrekker.
e) Plasser kjeleristen (P) oppå sidebrenneren (Q) og lukk sidebrennerlokket.

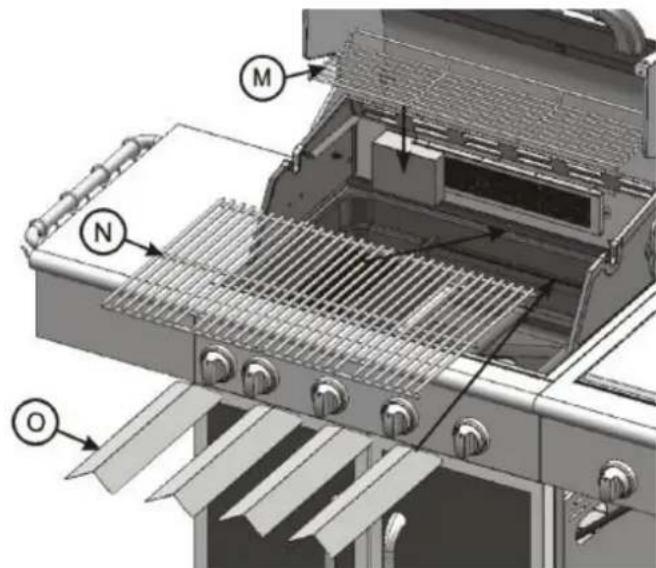

Steg 12. Montering av flammetemmer, grillrister og varmerist.

a) Plasser flammetemmerne (O) som vist på tegningen.
b) Plasser grillristene (N) som vist på tegningen.
c) Plasser varmeristen (M) som vist på tegningen.
d) Lukk lokket.

Steg 13. Montering av elektrisk (batteridrevet) grillspyd.

a) Tre gaflene (KD), balanse vekten (KF) og trinsen (KE) og inn på grillspydet (KC) i denne rekkefølgen.

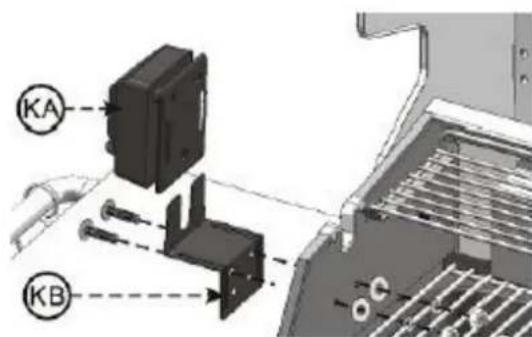

Steg 14. Montering av motoren til grillspydet.

a) Skru løs de to forhands monterte skruene på braketten (KB).
b) Fest braketten som vist på tegningen og skru godt til med skrutrekker.
c) Monter motoren (KA) til braketten.

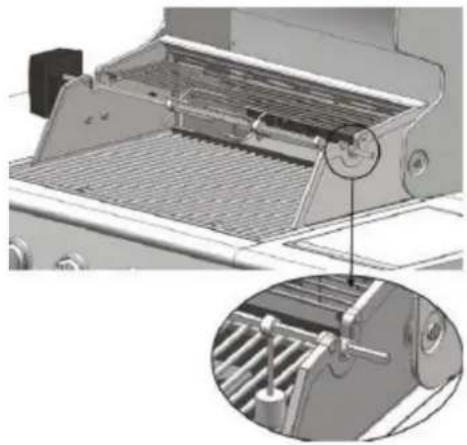

Montering

a) Fest grillspydet i motoren.
b) Plasser trinsen som vist på tegningen.
c) Skru til balansevekten.

Pass på at grillspydet er godt festet slik at det ikke faller ut av motoren under bruk.

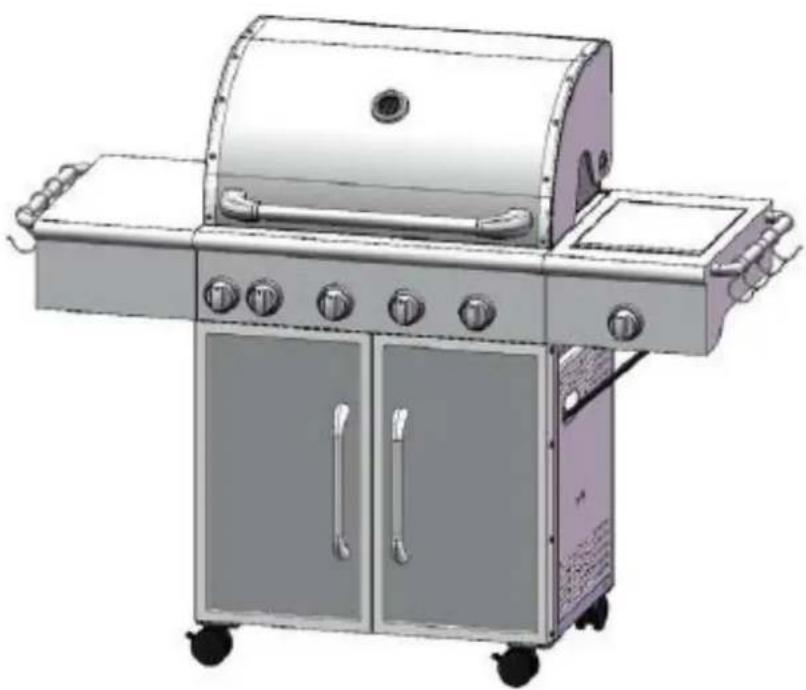

Grillen er nå ferdig montert.

Les igjennom bruksanvisningen og foreta gasslekkasje test før grillen tas i bruk

Generell informasjon.

• Denne grillen kan brukes med Propan eller Butan gass. I et Nordisk klima anbefales propangass som er bedre egnet i kalde temperaturer.
• Denne grillen er ikke beregnet for kommersielt bruk.
• Regulator medfølger ikke, bruk en EN og CE godkjent gassregulator.

Gass kategori	I3+(28-30/ 37)	I3B/ P(30)	I3B/ P(50)
Gasstype og trykk	G30 Butan 28-30mbar.G31 Propan 37mbar.	G30 Butan 30mbar	G30 Butan 50mbar
Destinasjonsland	BE, CZ, FR, IE, IT, ES, C, H GB, SI, PT.	GB, DK, FI, NL, NO, RO, SI, SE, CZ, DE, IT.	AT, CH, CZ, DE
	Totalt I M R
Hoved brennere ytelse.	21kW (1502g/h)	3,5kW(250,4g/h)	17,5kW (1251,6g/h)	3,5kW(250,4g/h)
Ventil str I3+(28-30/37mb) / 13B/P (30)		0,9mm 0,9mm	0,9mm
Ventil str (I3B/P(50)		0,8mm 0,8mm	0,8mm
Totalt gassforbruk	24,5kW(1752,4g/h)
Merk: «I» står for bakbrenner, «M» står for hovedbrennere og «R» står for sidebrenner.

Denne grillen er produsert i Kina for:

Problem	Mulig årsak	Tiltak
Brenner vil ikke tenne ved tenning på vanlig måte.	Elektroden er full av matrester/fett.Elektroder eller brenner er våte.Elektrode er ødelagt.Ledningene til tenneren har løsnet fra festet.	Rengjør elektroden.Tørk brenneren og elektroden med en tørr klut.Kontakt forhandler for kjøp av ny elektrode.Fest ledningen.
Brenner vil ikke tenne ved manuell tenning.	Ingen gassRegulator eller slange er ikke riktig tilkoblet.Obstruksjoner i slange, ventil eller brenner.	Sjekk gassbeholder og replassere hvis tom.Sjekk koblingene og regulatoren.Sjekk alle hulrom for mulige hindringer.
Plutselig fall i ytelse eller flammen slukker.	Tom gassbeholder	Sjekk gassbeholder og replassere hvis tom.
Irregulære flammer	Fett og matrester dekker deler av brenneren.	Rengjør brenneren.
Flammene er Gule/Orange	Rester av kjemikalier fra produksjonenInnsekter, spindelvev eller skadedyr i brennerens hulrom.Matrester og/eller fett dekker delvis en eller flere brennere.Brenneren er ikke riktig montert til ventilen.	Brenn grillen på MAKS styrke i ca 15 minutter.Rengjør brenneren.Rengjør brenneren.Demonter og monter brenneren på nytt.
Flammene slukker	Høy vindLite gass	Vend fronten av grillen mot vinden og øk ytelsen til MAKS.Skift gassbeholder.
Feilsøking.
Problem	Mulig årsak	Tiltak
Oppflamming	Oppsamling av fett på flammetemmere eller brennere.Mye fett i maten som grilles.For høy grilltemperatur.	Rengjør grillen.Skjær bort synlig fett.Juster ned temperaturen.
Fettbrann	For mye fett har samlet seg på/ rundt brennerne eller fettoppsamleren.	Lukk gasstilførselen, lukk bryterne på grillen. Hold lokket lukket og vent til grillen har kjølt ned. Rengjør så alle grillens deler.
Flashback, flammene brenner ut av enden på brenneren.	Brenneren er blokkert	Ta ut og rengjør brenneren.

Forbrukerkontakt/ Deler/ Reklamasjoner:

Dette produktet er dekket med reklamasjonsrett i henhold til forbrukerlovgivningen. Produktet gjennomgår streng kvalitetskontroll og testing på fabrikk. Skulle det mot formodning mangle deler i pakken eller produktet være skadet, ta kontakt med forhandler eller nedenstående forbrukerkontakt for videre hjelp.

Feil som skyldes feilbruk, manglende vedlikehold eller modifikasjon av produktet, medfører bortfall av reklamasjonsretten.

∅delagte deler som ikke skyldes feil ved produktet, faktureres etter gjeldene prisliste + frakt og ekspedisjonsgebyr.

Ved behov for deler, tilbehør eller ved reklamasjon, ta kontakt med forhandler eller forbrukerkontakt:

N-2013 Skjetten, Norge

Tlf: 924 78 600 (kontortid kl. 09.00 – 14.30 hverdager)

www.nordicseason.no

Ved reklamasjon på produktet skal kjøpsbevis og serienummer vedlegges.
