BRUKSANVISNING VC20A BEST

VIKTIG: Vennligst les nøye gjennom disse instruksjonene. Legg merke til advarsler, forholdsregler, og instrukser for sikker bruk. Bruk produktet på riktig måte, og til den bruk det er laget for. Hvis du unnlater å følge disse instruksene, kan dette medføre skader på utstyret og/eller bruker, samt at garantien oppheves. Vennligst oppbevar bruksanvisningen på et trygt sted for fremtidig bruk.

1. SIKKERHETSINSTRUKSER

1.1. GENERELL SIKKERHET

• Trekk ut strømmen fra støvsugeren før du åpner den, skifter deler og tilbehør, eller utfører annet vedlikehold.
• Bruk utelukkende originale deler og tilbehør. Bruk av uoriginale deler og tilbehør kan medføre fare, og vil oppheve garantien.
• Bruk IKKE støvsugeren i regn eller under svært fuktige forhold.
• Bruk IKKE støvsugeren til jobber den ikke er designet for å utføre.
• Når den ikke er i bruk, oppbevar støvsugeren på et sikkert, tørt og barnesikret sted.

2.2. Ta det forsiktig ut av emballasjen.

2.3. Finn de to sideklemmene som holder lokket på plass.

2.4. Løsne klemmene, ta av lokket, og plukk delene ut av beholderen.

2.5. Sjekk og identifiser hver av delene som er listet nedenfor. Hvis noe mangler eller er defekt, ta vannligst kontakt med leverandør øyeblikkelig.

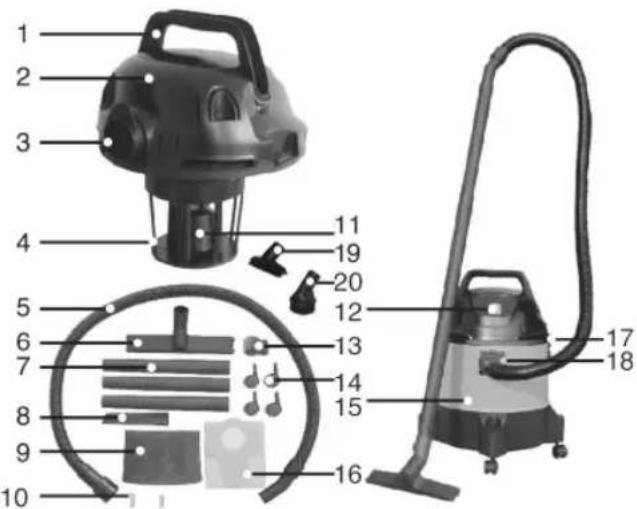

BESKRIVELSE

1 Håndtak.

2 Lokk.

3 Feste for utblåsning

4 Filterkurv.

5 Slangesett.

6 Munnstykke for gulv.

7 Forlengerrør. (3 stk)

8 Fugemunnstykke.

9 Skumfilter.

10 Skruer. (2 stk)

11 Sikkerhetsventil.

12 AV/PÅ-bryter.

13 Holder for forlengerrør.

14 Hjul. (4 stk)

15 Beholder.

16 Støvpose.

17 Klemmer. (2 stk)

18 Feste for slange.

19 Møbelmunnstykke

20 Møbelbørste

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

3. MONTERING

3.1. Sørg for at strømledningen er koblet fra. (Fig. 1)
3.2. Løsne klemmer. (Fig. 2)
3.3. Løft av lokket. (Fig. 3)
3.4. Plukk ut innholdet fra beholderen (Fig. 4)
3.5a. Fest håndtaket på lokket. (Fig. 5a)
3.5b. Snu beholderen og sett på hjulene. Sørg for at de er helt inne. (Fig. 5b)
3.6a. For våtsuging, sett inn det vedlagte skumplastfilteret. (Fig. 6a)
3.6b. For tørrsuging, sett inn den vedlagte støvposen. (Fig. 6b)
3.7. Sett lokket tilbake på beholderen.(Fig. 7)
3.8. Plasser lokket korrekt og lukk klemmene ved å trykke midt på dem.(Fig. 8)
3.9. Sett den videste enden av slangen inn i festet foran på beholderen, og lås den fast ved å vri den en kvart runde med klokken. (Fig. 9)
3.10. Velg ønsket munnstykke/forlengerrør og skyv det inn på slangen. (Fig. 10)
3.11. Sett på plass rørholderen. Pass på at den er helt inne. (Fig. 11)
3.12. Lagre tilbehør som vist ved å feste det i rørholderen etter bruk. (Fig. 12)

BEST TOOLS

NorskSt

4. T∅RRSUGING

ADVARSEL! Pass på at du har lest, forstått og fulgt del 1: "Sikkerhetsinstrukser."

Påminnelse: Støvsug IKKE farlige stoffer. Bruk av feil støvpose vil føre til at garantien oppheves.

4.1. Pass på at strømmen er koblet fra maskinen. (Fig. 1)
4.2. Ta av lokket og fest støvposen ved inntakshullet. (Fig. 2) Pass på at du ikke skader posen.
4.3. Fest lokket på beholderen igjen, og lukk klemmene. (Fig. 3)
4.4. Fest den videste enden av sugeslangen til festet foran på beholderen og vri den fast. Fest ønsket munnstykke i den andre enden. (Fig. 4)
4.5. Sett i strømmen. (Fig. 5)
4.6. Skru på maskinen. (Sett bryter på '1'). (Fig. 6)
4.7. Når du er ferdig med å støvsuge, slå av maskinen. (Sett bryter på '0'), og trekk ut strømmen. Sjekk støvposen med jevne mellomrom og ta den ut når den er 2/3 full. Posen er laget slik at bare luft, ikke støv, vil passere gjennom papiret, og derfor må støvposen ikke brukes om igjen. Bruk IKKE støvposen til våt materie eller skarpe gjenstander.

5. VÅTSUGING

5.1. Pass på at strømmen er koblet fra maskinen. Sørg for at tanken er ren og fri for støv og skitt. (Fig. 1)
5.2. Fjern støvposen og fest et skumfilter over filter-kurven. Sett på plass lokket. (Fig. 2)
5.3. Bruk samme slange som ved tørrsuging, og fest ønsket munnstykke. (Fig. 3)
5.4. Sørg for at maskinen er slått av. (Sett bryter på '0'), før du setter i strømledningen. (Fig. 4)
5.5. Slå på maskinen. (Sett bryter på '1'). (Fig. 5)
5.6. Etter bruk må tanken tømmes og tørkes. (Fig. 6)

Hvis du skal suge opp store mengder væske, fra en vask eller tank eller lignende, putt ikke munnstykket helt ned i væsken, men la litt av åpningen stikke over væsken slik at den slipper inn luft. Maskinen er utstyrt med en flyteventil som stanser oppsugingen når tanken er full. Brukeren vil merke en økning i motorhastigheten. Når dette skjer, slå av maskinen, trekk ut strømmen, fjern lokket fra beholderen, og tøm væsken i en egnet beholder eller avløp. For å fortsette oppsuging, sett lokket på plass igjen og fortsett. Etter våtsuging, slå av maskinen og trekk ut strømmen. Tøm beholderen og vask/tørk den innvendig og utvendig før du rydder den bort.

HUSK! Etter våtsuging må skumfilteret fjernes og en støvpose må settes inn før du kan tørrsuge igjen.

BEST TOOLS Støvsuger våt/tørr VC20A

Norsk

6. UTBLÅSING

6.1. Fest den videste enden av slangen til blåsefestet på lokket. (Fig. 1)
6.2. Pass på at maskinen er slått av før du setter i strømmen. (Fig. 2)
6.3. Slå på maskinen. (Sett bryter på '1'). (Fig. 3)
6.4. Maskinen vil nå blåse luft gjennom slangen, og kan brukes til å fjerne blokkeringer i slangen. (Fig. 4) ADVARSEL! Hvis slangen fremdeles er blokkert etter noen sekunder, slå av maskinen og rens slangen manuelt.

7. VEDLIKEHOLD

7.1. Pass på at strømmen er koblet fra maskinen. (Fig. 1)
7.2. Koble slangen løs fra beholderen. (Fig. 2)
7.3. Løsne klemmene og fjern lokket/motorhodet fra beholderen. (Fig. 3)
7.4. Fjern alt skitt og rusk fra beholderen og slangen. (Fig. 4)
7.5. Rengjør skumfilteret ved å vaske det i såpevann. (Fig. 5)
7.6. Sjekk slangene og tilbehøret, og sjekk strømledningen for å være sikker på at den ikke er skadet. (Fig. 6)

8. TYPISKE FEIL

Symptomer Mulige årsaker Mulige løsninger
Støvsugeren 1. Maskinen får ikke 1. Sjekk at starter ikke. strøm. strøm på		det er kontakten.
	2. Skade på strøm- 2. Sjekk og ledningen, strøm- reparer skadet bryteren, eller motoren. del.
	3. Beholderen er 3. Tøm full av væske. beholderen.
Det kommer støv 1. Støvposen mangler fra lokket.		Sett i eller bytt eller er skadet.
Redusert effektivitet og økt motor hastighet/ vibrasjoner.	1. Støvposen er full. 1. Bytt støvpose.
	2. Munnstykke, slange eller slangefeste blokkert.	2. Sjekk munn stykke, slange og slangefeste for blokkeringer.

9. BRUKSDELER

Støvposer (standard) Art. nr. 170210

Støposer (fin) Art. nr. 170212

Skumfilter Art. nr. 170214

VIKTIG! Du må skifte støvposen jevnlig. Hvis maskinen brukes uten støvposen vil motoren før eller senere brenne I stykker og garantlen vil være ugyldig. Ha alltid reserveposer tilgjengelig.

BEST TOOLS

SvenskaDa

ELEKTRISK TILKOBLING

Før du setter støpselet inn i kontakten, kontroller at spenningen på nettet tilsvarer den verdien som er angitt på produktet.

Teknisk data:

Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og de- monteringskostnader er for kjøpers regning. Ved even- tuelle tvister gjelder Kjøpsloven.

SAMSVARSERKLÆRING

Undertegnede firma

Slvllingenlør Gisle Krlgsvoll AS

Industrivn. 61

N-7005 Trondheim

forsikrer under eget ansvar at maskinen

Produkt ......Støvsuger våt/tørr

Merke ......Best Tools

Modell ......VC20A

er i overensstennelse med normene

EN55014-1/A2:2002, EN55014-2/A1:2001, EN61000-3-2:2000, EN61000-3-3/A1:2001

Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever maskinen ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra August 2005.

Trondheim, 01.03.2006

andunwiquor

Daglig Ieder, Sivilingeniør Gisle Krigsvoll AS

Ändringar

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

2006 © Sivilingeniør Gisle Krigsvoll AS
