BRUKSANVISNING QHI8560P Husqvarna-Electrolux

Takk for at du valgte dette Husqvarna-Electrolux-produktet. Vi har konstruert det for å gi deg perfekt ytelse i mange år, med innovativ teknologi som bidrar til å gjøre livet enklere – egenskaper som du kanskje ikke finner i ordinære produkter. Vi ber deg bruke noen minutter på å lese denne bruksanvisningen, slik at du kan få mest mulig ut av produktet.

Gå inn på vårt nettsted for å finne:

Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:

www.husqvarna-electrolux.se

Registrer produktet ditt for å få bedre service:

www.husqvarna-electrolux.se

Kjøp tilbehør, forbruksvarer og originale reservedeler til produktet ditt:

Når du kontakter vår autoriserte serviceavdeling, må du sørge for å ha følgende data for hånden: Modell, PNC (produktnummer), serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

1. ⚠SIKKERHETSINFORMASJON

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

1.1 Sikkerhet for barn og utsatte personer

- Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.

- Oppbevar all emballasje utilgjengelig for barn.

- Hold barn og kjæledyr borte fra produktet når det brukes eller når den kjøler seg ned. Tilgjengelige deler er varme.

- Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.

- Barn under 3 år, som ikke er under oppsyn, bør holdes unna produktet.

1.2 Generelt om sikkerhet

- Produktet og tilgjengelige deler blir varme under bruk. Ikke berør varmeelementene.

- Produktet er ikke beregnet for å brukes sammen med et separat fjernkontrollsystem eller et eksternt tidsur.

- Matlaging uten tilsyn på en komfyrtopp med fett eller olje kan være farlig og kan resultere i brann.

- Ikke oppbevar gjenstander på kokeoverflatene.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på komfyrtoppen fordi de kan bli varme.
• Ikke bruk damprengjøring til å rengjøre produktet.
• Etter bruk slår du av komfyrtoppen med kontrollenheten. Ikke rett deg etter grytesensoren.
• Om glasskeramikkoverflaten / glassoverflaten har sprekker, skru av produktet for å unngå mulig elektrisk støt.
• Hvis strømkabelen er skadet, må den kun skiftes av et autorisert serviceverksted eller en lignende kvalifisert person for å unngå fare.

2. SIKKERHETSANVISNINGER

2.1 Installering

ADVARSEL!

Bare en kvalifisert person må installere dette produktet.

• Fjern all emballasjen
- Ikke monter eller bruk et skadet produkt.
- Følg monteringsanvisningene som følger med produktet.
• Overhold minimumsavstanden fra andre produkter og enheter.
- Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.
- Dekk overflatene med tetningsmiddel for å forhindre at fuktighet forårsaker svelling.
- Beskytt produktets bunn mot damp og fuktighet.
- Ikke monter produktet ved siden av en dør eller under et vindu. Dette hindrer varme kokekar fra å falle ned fra produktet när døren eller vinduet er åpnet.
- Dersom produktet innstalleres over skuffene må du sørge for at rommet mellom bunnen av produktet og den øverste skuffen er nok for luftsirkulasjon.
- Produktets bunn kan bli varm. Vi anbefaler at du monterer et ikke-brennbart separasjonspanel under

produktet, for å forhindre tilgang til bunnen.

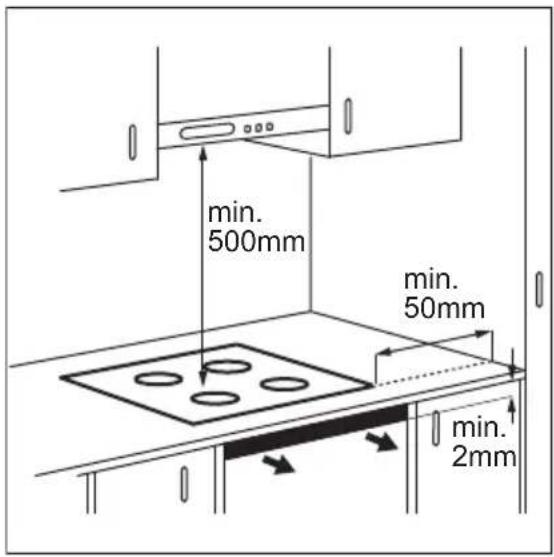

• Sørg for at ventilasjonavstanden på 2 mm mellom arbeidsplaten og fronten på den nedre enheten er fri.
  Garantien dekker ikke skader forårsaket av mangel på tilstrekkelig ventilasjonsplass.

2.2 Elektrisk tilkopling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Før enhver operasjon sørge for at produktet er koblet fra strømforsyningen.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Sørg for at produktet er riktig montert. Løs og feil strømkabel eller støpsel (hvis aktuelt) kan gjøre at terminalen blir for varm.
• Bruk riktig strømkabel.
• Sørg for at strømkabelen ikke floker seg.
• Sørg for at støtbeskyttelse er montert.

• Bruk avlastingsklemmen på kabelen.

• Sørg for at strømkabelen eller støpselet (hvis aktuelt) ikke berører det varme produktet eller varme kokekar, når du kobler produktet til stikkontaktene i nærheten

• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet (hvis aktuelt) og strømkabelen ikke blir påført skade. Kontakt det autoriserte servicesenteret vårt, eller en elektriker, for å få byttet en skadet strømkabel.
• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs, ikke koble til strømpluggen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk bare riktige isolasjonsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Fjern om nødvendig all emballasje, merking og beskyttelsesfilm før første gangs bruk.
• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.

• Ikke la produktet være uten tilsyn mens det er i bruk.

• Slå av konesonene etter hver gang de har vært i bruk.

• Ikke stol på grytedetektoren.
• Ikke legg bestikk eller grytelokk på kokesonene. De kan bli varme.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.
• Hvis produktets overflate er knust må du koble produktet fra strømforsyningen umiddelbart. Dette for å forhindre elektrisk støt.
• Personer som bruker en pacemaker må holde en avstand på minst 30 cm fra induksjonskokesonene när produktet er i bruk.
• Når du legger mat i varm olje, kan det sprute.

ADVARSEL!

Risiko for brann og eksplosjon

• Oppvarming av fett og olje kan frigjøre brennbare damper. Hold flammer eller varme gjenstander unna fett og oljer når du bruker dem til tilbereding av mat.
• Dampen fra svært varm olje, kan føre til selvantennelse.
• Brukt olje som kan inneholde matrester, kan forårsake brann ved en lavere temperatur enn olje som brukes for første gang.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

ADVARSEL!

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke la kokekar koke tørre.
• Vær forsiktig slik at ingen gjenstander eller varme kokekar faller på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på produktet.
• Kokekar av støpejern, støpt aluminium eller kokekar med ødelagt bunn kan lage riper i glasset/glasskeramikken.

Løft alltid disse objektene opp när du må flytte dem på platetoppen

- Dette produktet skal kun brukes til matlaging. Det må ikke brukes til andre formål, f.eks. oppvarming av rommet.

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Slå av produktet og la det avkjøle før du rengjør det.
• Koble produktet fra strømforsyningen før vedlikehold.
• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Rengjør produktet med en fuktig, myk klut. Bare kun nøytrale rengjøringsmidler. Du må aldri bruke

skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

2.5 Avhending

ADVARSEL!

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.

2.6 Service

• Kontakt et autorisert servicesenter for å reparere produktet.
• Det skal bare brukes originale reservedeler.

3. PRODUKTBESKRIVELSE

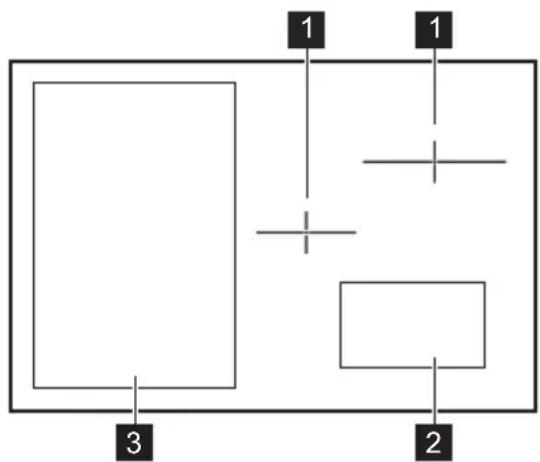

3.1 Oversikt over platetoppen

1 Induksjonskokesone
2 Betjeningspanel
3 Fleksibel induksjonskokesone

3.2 Oversikt over betjeningspanelet

1 2 3 8 00:02 7 45

	Symbol Funksjon Kommentar
1	➊	PÅ/AV For å slå komfyrtoppen av og på.
2	—;—	Posisjonen til sonen For å vise posisjonen til sonen. For å aktivere sonen berører du symbolet.
3	– Konesonen er på For å endre effekttrinnet eller stille inn till-eggsfunksjoner, berører du symbolet.
4	≡	Meny For å velge tilleggsfunksjoner og -innstillinger.
5	➎	Sperre nå For å låse opp betjeningspanelet.
6	– Statuslinje For å vise snarveier og påminnelsetid. Aktiver snarveiene i snarveimenyen for å aktivere dem.
7	➎	Påminnelse For å aktivere funksjonen og vise tiden.
8	➎	Pro Cook Aktiverer og deaktiverer funksjonen.
9	||	PAUSE Aktivere funksjonen.

3.3 Kokesonepanel

Trykk på et kokesonesymbolet i betjeningspanelet for å se kokesonepanelet.

1 5 4 9 00:10 » 03:00 |→ 01:45 ≡ 0 14 B» 7 6

1	-	Kokesonesymbol	For å vise effekttrinnet.
2		Booster / Automatisk opp-varming	Viser at funksjonen er i bruk. Tidsuret teller ned tiden til funksjonen deaktiveres.
3	[7BTD]	CountUp Timer	For å vise hvor lenge kokesonen er på.

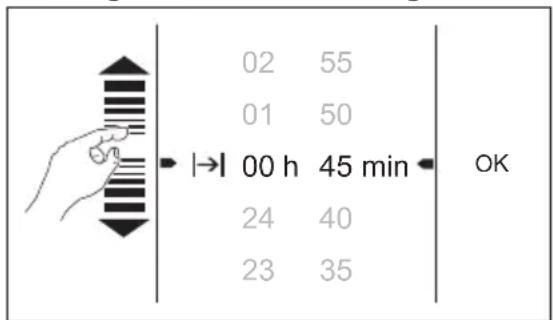

4		Tidsur med nedtelling For å vise gjenværende tilberedningstid.
	Symbol	Funksjon Kommentar
		Meny For å velge tilleggsfunksjoner og -innstillinger for sonen.
	[WXB4]	Booster / Automatisk opp- Aktiverer og deaktiverer funksjonen. varming
	– Betjeningslinje Stille inn effekttrinnet.

3.4 Restvarme

ADVARSEL!

Forbrenningsfare som følge av restvarme.

Induksjonskokesonene gir den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken blir varmet opp av restvarmen fra kokekaret.

4. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

Første gang du aktiverer koketoppen, må du velge språk. Etter at du velger språket, aktiverer koketoppen noen tips og triks som forteller hvordan du bruker den. Skyv fingere til venstre eller høyre for å bytte skjermbilde.

Hvis du vil hoppe over tipsene, trykker du Ferdig. Du kan få tilgang til tipsene på et senere tidspunkt ved å bruke Meny.

4.2 Slå på og av

Berør Ⓐ1 sekund for å slå koketoppen på eller av.

4.3 Generell informasjon

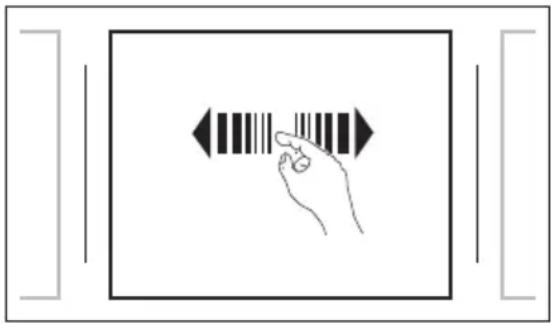

ved å trykke på symbolene, bla gjennom menyene og skyve betjeningslinjene og skjermbildene. Komfyrtoppen gjenkjenner berøringen din når du fjerner fingeren fra betjeningspanelet.

Les informasjonen på skjermen. Komfyrtoppen gir hint og kommandoer for lettere bruk.

OBS!

Ikke plasser varme kokekar på betjeningspanelet. Det er fare for skade på elektronisk utstyr.

4.4 Meny-funksjoner

Bruk symbolet: for å få tilgang til og endre innstillingene til koketoppen. Du kan slå funksjonene på og av og lage snarveier. Tabellen viser grunnleggende menyfunksjoner. Trykk på den for å få tilgang til en funksjon. Velg ønsket innstilling og bekreft valget ditt.

Flere tilvalg

Sperre nå

Pro Cook

PAUSE

Påminnelse

Meny Tips og triks

Snarveier

Sikkerhet

Språk

Display

Lyd

Service

4.5 AUTO OFF

Funksjonen deaktiverer koketoppen automatisk hvis:

• alle kokesonene er deaktiverte,
• du stiller ikke inn effekttrinnet etter du har aktivert koketoppen,
• du söler noe eller setter noe på betjeningspanelet i mer enn 10 sekunder (en panne, klut, o.l.). Et lydsignalet høres, deretter slås koketoppen av. Fjern objektet elle vask betjeningspanelet.
• koketoppen blir for varm (f.eks. hvis en kasserolle tørrkokes). Før koketoppen brukes igjen, må konesonene være kalde.
• du brukte feil kokekar eller det er ikke kokekar på sonen. Sonefargen endres til grått. Den fleksible induksjonskokesonen deaktiveres etter 10 sekunder og induksjonskokesonen deaktiveres etter 2 minutter.
• du deaktiverer ikke en kokesone eller endrer effekttrinnet. Etter en stund deaktiveres koketoppen.

Forholdet mellom effekttrinnet og tiden som koketoppen deaktiveres etter:

Effekttrinn Koketoppen deaktiveres etter

1 – 3 6 timer

4 – 7 5 timer

8 – 9 4 timer

10 – 14 1,5 timer

Deaktiver koketoppen og aktiver den igjen eller berør sonesymbolet for å fjerne AUTO OFF.

4.6 Endre språket

For å endre språket, berører du på betjeningspanelet. VelgMeny fra listen. Velg deretter språkmenyen og riktig språk. Trykk på språket for å bekrefte valget.

4.7 Slik bruker du kokesonene

Sett kokekaret direkte på kryssene eller på den fleksible kokesonen. Induksjonskokesonene tilpasser seg størrelsen på kokekarets bunn automatisk. Trykk på kokesonesymbolet for å åpne kokesonepanelet.

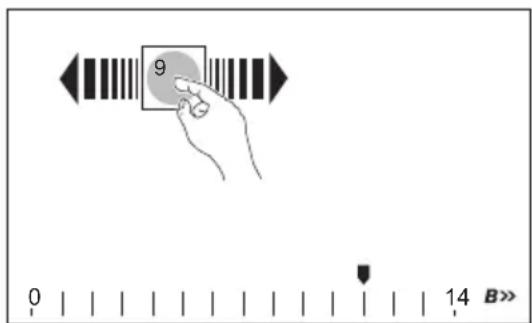

4.8 Effekttrinnet

Berør symbolet for sonen du vil bruke. Kokesonepanelet vises.

• berøre betjeningslinjen ved det riktige effekttrinnet,
• beveg fingeren langs betjeningslinjen. Slipp fingeren när du när riktig effekttrinn.
• berøre sonesymbolet og bevege fingere for å øke eller til venstre for å redusere effekttrinnet.

9 0 14 B>>

For den fleksible induksjonskokesone, må du først plassere kokekaret. Symbolet for sonen forsvinner när kokekaret oppdaget.

4.9 Fleksibel induksjonskokesone

Den fleksible induksjonskokesonen registrerer posisjonen og størrelsen til kokekaret. Symbolet for sonen forsvinner när kokekaret oppdaget. Du kan aktivere kokesonepanelet og angi effekttrinnet eller tidsfunksjonene. Størrelsen til kokesonesymbolet varierer avhengig av størrelse til kokekaret. Hvis symbolet er lite, kan du plassere ytterligere kokekar ved siden av den du vil bruke.

Du kan bruke opptil tre kasseroller på sonen og bruke dem separat. Minste størrelse for kokekar er 90 mm. Maksimal størrelse er 300 x 460 mm.

Når du flytter kokekaret fra sonesymbolet, blir sonesymbolet grått. Etter 10 sekunder forsvinner sonen.

4.10 Delefunksjon

Hvis du vil bruke et stort kokekar på den fleksible sonen, kan du dele den inn i to kokesoner. Dette lar deg stille inn to ulike oppvarmingsnivåer for to ulike deler av kokekaret.

For å aktivere funksjonen: berør sonesymbolet. Kokesonepanelet kommer til syne. Berør og velg funksjonen fra listen. Hvis funksjonen ikke er tilgjengelig i undermenyen, er sonen for liten til å deles.

For å deaktivere funksjonen: berør sonesymbolet. Kokesonepanelet kommer til syne. Berør og velg alternativet for å slå sammen sonen igjen.

Hvis du fjerner kokekar i mer enn 10 sekunder eller deaktiverer sonen, deaktiveres funksjonen.

For å dele opp eller slå sammen sonen, kan du også berøre sonesymbolet med to fingre.

4.11 Automatisk oppvarming

kortere tid. Funksjonen aktiverer det høyeste effekttrinnet for en bestemt tid, og senker deretter effekttrinnet til det riktige effekttrinnet.

For å aktivere funksjonen for en kokesone: berør kokesonesymbolet. Angi ønsket effekttrinn mellom 1 og 13. Trykk på B>>. Et symbol for funksjonen kommer til syne i kokesonesymbolet:

». Tidsuret ved siden av symbolet teller ned den gjenværende funksjonstiden.

Funksjonen forblir aktiv hvis du endrer varmenivå, tidsuret teller ned til en ny tid som er spesifikk for dette varmenivået.

For å deaktivere denne funksjonen: berør B>>

4.12 Booster

Denne funksjonen gjør mer kraft tilgjengelig til induksjonskokesonene. Funksjonen kan aktiveres for induksjonskokesonen kun i en begrenset tidsperiode. Etter den tiden vil induksjonskokesonen automatisk gå tilbake til den høyeste effekttrinnet.

Se etter i kapittelet "Teknisk informasjon".

For å aktivere funksjonen for en kokesone: berør kokesonesymbolet. Velg effekttrinn 0 eller 14. Berør B>>

»» tennes i kokesonesymbolet. Tidsuret ved siden av symbolet teller ned den gjenværende Booster-tiden.

For å deaktivere denne funksjonen: berør B>>

Power Boost-tidene på de fleksible induksjonskokesoner er avhengig av størrelsen på kokekarene. Funksjonen fungerer med kokekar større enn 180 mm.

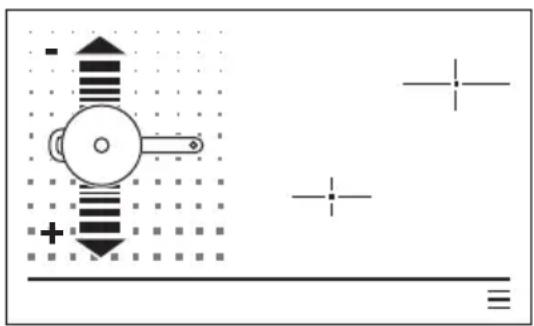

4.13 Pro Cook-funksjon

Denne funksjonen lar deg justere temperaturen ved å flytte kokekaret til en annen posisjon på den fleksible induksjonskokesonen.

Komfyrtoppen oppdager posisjonen på kokekaret og skrur på effekttrinnet som korresponderer med posisjonen. Du får det høyeste effekttrinnet hvis du setter kokekaret foran. Du kan redusere effekttrinnet ved å flytte kokekaret til den bakre posisjonen.

Når funksjonen er i bruk, kan du ikke endre effekttrinnet manuelt.

Generell informasjon:

• Bruk kun én kasserolle när du bruker funksjonen.
• Maksimal kasserollediameter for denne funksjonen er 240 mm. Funksjonen deaktiveres når du bruker kokekar som er større enn 240 mm. Den fleksible sonen endres til standard kokesonemodus. Sonen beholder effekttrinnet fra den siste posisjonen til Pro Cook-funksjonen.
• Når funksjonen er i bruk, kan du endre effekttrinnet ved å flytte kokekaret.
• Når du bruker funksjonen, kan du også bruke huskefunksjonen

Løft opp kokekaret og plasser det i en annen posisjon på den fleksible sonen hvis du vil endre effekttrinnet. Skyving av kokekar kan forårsake riper og misfarging av overflaten.

Du kan legge til snarveien til funksjonen på statuslinjen på betjeningspanelet

Aktivering av funksjonen

For å aktivere funksjonen, setter du kokekaret på den fleksible sonen. Berør

og velg funksjonen fra listen. Når funksjonen er aktivert, indikeres den fleksible sonen med streker på betjeningspanelet. For å aktivere funksjonen, kan du også berøre snarveisymbolet på statuslinjen

Deaktivering av funksjonen

Gjenta prosedyren for å deaktivere funksjonen eller 📄. Området med streker på betjeningspanelet forsvinner.

Hvis to aktive soner oppdages eller et stort kokekar brukes, deaktiveres funksjonen.

4.14 Tidsur

Det finnes 3 tidsur: CountUp Timer, tidsur med nedtelling og Påminnelse.

Pro Cook. Når funksjonen er på, kan du bare bruke Påminnelse.

CountUp Timer

Du kan bruke dette tidsuret til å overvåke hvor lenge kokesonen er aktiv. Funksjonen starter automatisk og slås på ved siden av kokesonesymbolet på kokesonepanelet. Trykk på sonesymbolet for å sjekke tiden.

For å nullstille tiden: gå til

kokesonepanelet. Berør ved siden av kokesonesymbolet og velg riktig alternativ fra listen. For å nullstille tiden kan du også berøre ved siden av kokesonesymbolet.

Tidsur med nedtelling

Du kan bruke dette tidsuret til å stille inn hvor lenge kokesonen skal være på i en enkelt økt.

For å aktivere funksjonen: gå til

kokesonepanelet. Berør ved siden av kokesonesymbolet og velg innstilling av koketid. Still inn tiden ved å bla gjennom timer og minutter hver for seg.

02 55 01 50 → | → 00 h 45 min • OK 24 40 23 35

Bekreft deretter valget. Du kan også velge å avbryte valget. Når tiden er omme, høres et lydsignal og kokesonen deaktiveres. For å stille inn tiden, kan du også berøre |→|

For å stoppe lyden: berør displayet.

Påminnelse

Funksjonen har ingen effekt på bruken av konesonene. Du kan også bruke den mens koketoppen er slått av.

Du kan legge til snarveien til funksjonen på statuslinjen på betjeningspanelet

For å aktivere funksjonen: berør og velg funksjonen fra listen. Angi klokkeslett og bekreft valget ditt. For å aktivere funksjonen, kan du også berøre snarveisymbolet på statuslinjen. Når tiden du har stilt inn er omme, høres et lydsignal.

For å stoppe lyden: berør displayet.

4.15 PAUSE

Funksjonen stiller alle de aktive kokesonene på laveste effekttrinn.

Når funksjonen er i bruk, kan du ikke endre effekttrinnene. Denne funksjonen har ingen effekt på virkemåten til tidsurene.

Du kan legge til snarveien til funksjonen på statuslinjen på betjeningspanelet ||

For å aktivere funksjonen: berør og velg funksjonen fra listen. For å aktivere funksjonen, kan du også berøre snarveisymbolet på statuslinjen || .

For å deaktivere denne funksjonen: berør displayet. Tidligere varmetrinn gjenopprettes.

4.16 Slik låser du koketoppen

Koketoppen har 3 låsefunksjoner: Sperre nå, Skjermlås og Barnesikring.

Sperre nå

Denne funksjonen låser betjeningspanelet mens kokesonene er i bruk. Det hindrer utilsiktet endring av kokeinnstillingene.

Du kan legge til snarveien til funksjonen på statuslinjen på betjeningspanelet

For å aktivere funksjonen: berør og velg funksjonen fra listen. For å aktivere funksjonen, kan du også berøre snarveisymbolet på statuslinjen.

For å deaktivere denne funksjonen:

berør displayet. Følg informasjonen på displayet og berør bokstavene i alfabetisk rekkefølge: A – O – X.

Når du deaktiverer koketoppen, deaktiveres funksjonen.

Skjermlås og Barnesikring

Skjermlås-funksjonen forhindrer utilsiktet endring av innstillingene under tilberedning. Når funksjonen er aktiv og du ikke endrer innstillingene i løpet av 2 minutter, låser den betjeningspanelet.

Barnesikring-funksjonen forhindrer utilsiktet aktivering og bruk av koketoppen när den er aktivert.

Fir å aktivere eller deaktivere

funksjonene: trykk og velg Meny deretter trykk på Sikkerhet. På den neste skjermen velger du om du vil slå funksjonene på eller av. Bekreft valget.

For å bruke koketoppen uten å deaktivere funksjonen, følger du informasjonen på displayet og berører bokstavene i alfabetisk rekkefølge: A – O – X.

4.17 Snarveier

Du kan angi funksjoner du bruker ofte som snarveier. Snarveier vises som symboler på statuslinjen på betjeningspanelet. Med snarveier kan du aktivere funksjonen med én berøring.

For å endre snarveiene: trykk og velg Meny og trykk deretter på snarveimenyen. På den neste skjermen velger du funksjonene du vil vise som snarveier på statuslinjen. Bekreft valget.

4.18 Display

Du kan velge lysstyrke på displayet.

Det finnes 4 nivåer for lysstyrke. 1 er laveste og 4 er høyeste lysstyrke.

For å endre lysstyrkeinnstillingene: trykk og velg Meny og trykk deretter på Display. På neste skjerm velger du ønsket innstilling. Bekreft valget.

4.19 Lyder

For å endre lydinnstillingene: trykk og Meny og trykk deretter på lydmenyen. På neste skjerm velger du ønsket innstilling. Bekreft valget.

Når lydene er av, kan du fremdeles høre lyden när tidsuret utløper eller när du deaktiverer koketoppen.

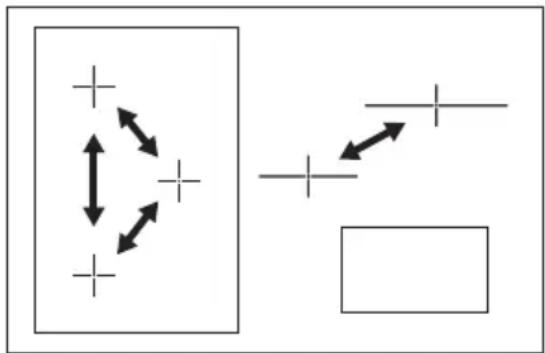

4.20 Effektstyring-funksjon

- Konesonene er gruppert i henhold til plasseringen og tallet til fasene i koketoppen. Se bildet.

- Hver fase har en maksimal elektrisk effekt på 3700 W.

- Funksjonen deler effekten mellom kokesonene som er koblet til samme fase.

- Funksjonen aktiveres när det totale elektriske effekten til kokesonene som er koblet til én enkelt fase overstiger 3700 W.

- Funksjonen reduserer effekten til de andre kokesonene som er koblet til samme fase.

- Effekttrinnene for de reduserte sonene skifter mellom to nivåer.

- For den fleksible sonen kan du bruke opptil tre kasseroller. Hvis den maksimale lasten for fasen overskrides, aktiveres funksjonen. Aktiveringen av funksjonen er avhengig av størrelsen og nummeret til kokekaret. Funksjonen reduserer effekttrinnet for kasserollene til høyest mulig innstilling for fasen. Kokesonesymbolet blir grått og effekttrinnet skifter mellom to nivåer. Pilen som peker ned tennes i kokesonesymbolet. Hvis du ikke endrer kasserollenummeret på den fleksible sonen etter ett minutt, aktiveres den laveste effekttrinnet for denne tilberedningen.

5. RÅD OG TIPS

ADVARSEL!

Se etter i Sikkerhetskapitlene.

5.1 Kokekar

På induksjonskokesoner lager et sterkt elektromagnetisk felt raskt varme i kokekaret.

Bruk egnede kokekar på induksjonskokesonene.

Materiale i kokekar

• riktig: støpejern, stål, emaljert stål, rustfritt stål, bunn med flere lag (med riktig merke fra produsenten).
• ikke riktig: aluminium, kobber, messing, glass, keramikk, porselen.

Kokekaret er riktig til induksjonskoketopp, hvis:

• litt vann koker veldig raskt på en sone med den høyeste varmeinnstillingen.
• en magnet fester seg til bunnen av kokekaret.

Induksjonskokesonene tilpasser seg i noen grad målene til bunnen av kokekaret automatisk.

Konesonens effektivitet henger sammen med kokekarets mål. Kokekar med en smalere diameter enn anbefalt minimum mottar bare halvparten av en kokesones effektgrad.

Se etter i kapittelet "Teknisk informasjon".

5.2 Støy under bruk

Hvis du kan høre:

• knekkelyder: kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• plystrelyd: du bruker kokesonen på et høyt effekttrinn, og kokekaret består av forskjellige materialer (sandwichkonstruksjon).
• summing: du bruker høyt effekttrinn.
• klikkelyder: det skjer elektriske koblinger.
• klikkelyder på fleksibel sone: gryten identifiseres ikke, og kokesonen er ikke stilt inn.
• hvesing, summing: viften går. Lydene er normale, og betyr ikke at det er feil på komfyrtoppen.

5.3 Öko Timer (∅ko-tidsur)

For å spare energi, slås kokesonen av før tidsuret med nedtelling høres. Forskjellen i driftstid avhenger av valgt effekttrinn og hvor lenge tilberedningen varer.

5.4 Eksempler på tilberedningsmåter

Forholdet mellom varmeinnstillingen og kokesonens strømforbruk er ikke lineær. Når du øker varmeinnstillingen er den ikke proporsjonal med kokesonens økte strømforbruk. Dette betyr at kokesonen med middels varmeinnstillinger bruker mindre enn halvparten av effekten sin.

Opplysningene i tabellen er kun veiledende.

Effekttrinn Brukes til: Tid	(min)	Tips
1 Holde ferdig tilberedt mat varm.	etter behov	Sett et lokk på kokekaret.

Effekttrinn Brukes til: Tid	Tips(min)
1 – 3 Hollandaisesaus, smelt: smør,sjokolade, gelatin.	5 – 25 Bland innimellom.
1 – 3 Størkning: luftige omeletter,eggestand.	10 – 40 Tilberedes med lokk.
3 – 5 Svelling av ris og melkeretter,varming av ferdigretter.	25 – 50 Tilsett minst dobbelt så myevæske som ris, rør om melker-etter når halve tilberedningsti-den har gått.
5 – 7 Dampkoke grønnsaker, fisk,kjøtt.	20 – 45 Tilsett noen spiseskjeer medvæske.
7 – 9 Dampkoking av poteter. 20 – 60 Bruk maks. 1⁄4 l vann til 750 gpoteter.
7 – 9 Koking av større matvare-mengder, gryteretter og sup-per.	60 – 150 Opptil 3 liter væske pluss in-gredienser.
9 – 12 Varsom steking: filet, cordonbleu av kalv, koteletter, koket-ter, pølser, lever, sausejevning,egg, pannekaker, smultringer.	etter behov Snu etter halve steketiden.
12 – 13 Steking, reven potetgrateng,hoftestykker, steker.	5 – 15 Snu etter halve steketiden.
14 Koke opp vann, koke pasta, brune kjøtt (gulasj, grytestek), frityrkokepommes frites.
B>> Kok store mengder vann. Effektfunksjonen er aktivert.

6. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Generell informasjon

• Rengjør produktet etter hver bruk.
- Bruk kokekar med ren bunn.
- Riper eller mørke flekker på overflaten påvirker ikke produktets funksjon.
- Bruk et spesialrengjøringsprodukt for overflaten på koketoppen.
- Bruk en spesialskrape til glasset.

6.2 Rengjøring av koketoppen

- Fjern umiddelbart: smeltet plast, plastfolie, og mat som inneholder sukker. Hvis ikke kan smusset forårsake skade på produktet. Plasser skrapen på glassflaten i en skarp vinkel og skyv bladet bortover flaten.

- Fjern när koketoppen er kald nok: kalk- eller vannringer, fettsprut, falming av metallet. Rengjør produktet med en fuktig klut og litt rengjøringsmiddel. Tørk godt med en myk klut etter rengjøring.

• Overflaten på komfyrtoppen har horisontale spor. Rengjør produktet med en fuktig klut og litt

rengjøringsmiddel med en jevn bevegelse fra venstre mot høyre. Tørk

godt med en myk klut fra venstre til høyre etter rengjøring.

7. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning
Du kan ikke aktivere eller betjene komfyrtoppen.	Komfyrtoppen er ikke koblet til en strømforsyning eller er koblet feil.	Kontroller om komfyrtoppen er riktig koblet til strømforsyningen. Se koblingsskje-maet.
Sikringen har gått. Kontroller at sikringen er år-saken til funksjonssvikten.Hvis sikringene går gjentatte ganger, må du kontakte en elektriker.
Komfyrtoppen skur seg av. Det er vann eller fettsprut på betjeningspanelet.		Tørk av betjeningspanelet.
Du har satt noe på sensorfel-tet ➊	Fjern gjenstanden fra sen-sorfeltet.
Én gryte aktiverer to soner. Bunnen på gryten er ujevn. Flytt gryten litt, helt til bare én sone identifiseres.
To eller flere soner er identi-fisert som én sone.	Grytene står for tett sam-men, og kokesonene ble ikke stilt inn etter å ha plas-sert hver gryte.	Still inn hver sone nøye, etter at du har plassert gryten på kokesonen.
Det er ikke ingen kasserol-leindikasjon på den fleksible sonen.	Du bruker feil type kokekar. Bruk riktig kokekar.Se etter i kapittelet "Råd og tips".
Diameteren på kokekarets	bunn er for liten for kokeso-nen.	Bruk kokekar med riktige mål.Se etter i kapittelet "Teknisk informasjon".
Det er allerede kokekar på sonen.		Flytt den første kasserollen litt for å lage rom for den neste.
Booster aktiveres ikke for kasserollen på den fleksible sonen.	Kasserollen er større enn 240 mm. Maks. styrke er nådd.	Dette er normalt for kasserollen i denne størrelsen. Bruk mindre kasserolle eller det høyeste effekttrinnet for den mindre kasserollen.
Effekttrinn for kasseroller på fleksibel sone er reduserte.	Du bruker for mange kasseroller med høyeste effekttrinn på den fleksible sonen. Effektstyringen er aktivert.	Flytt noen av kasserollene til induksjonsvarmesonene.
Lyser.	En av låsefunksjonene er aktive.	For å låse opp komfyrtoppen, berører du bokstavene i alfabetisk rekkefølge A – O – X.
Pro Cook-funksjonen deaktiveres.	Du bruker mer enn én kasserolle.	Bruk bare én kasserolle for funksjonen.
Lysstyrke for display er redu-sert.	Temperaturen til sonene er høye. For å sikre lang levetid for displayet, reduseres lys-styrken i displayet avhengig av temperatur til komfyrtop-pen.	La komfyrtoppen avkjøles.
Displayet reagerer ikke på berøring.	En del av displayet er tildek-ket eller kasserollene er plas-sert for nærme displayet.	Flytt gjenstandene. Flytt kasserollene vekk fra displayet.
Effektnivå er redusert. Pilen som peker ned tennes i ko-kesonesymbolet.	Effektstyring-funksjonen er aktivert.	Se etter i kapittelet "Daglig bruk".
Bakgrunnsbelysningen er på, men displaykontrasten er dårlig.	Det varme kokekaret er på displayet.	Fjern objektet og la komfyr-toppen bli tilstrekkelig avkjølt. Om kontrasten ikke er klar må du snakke med et autorisert servicesenter.
Det høres ingen lydsignal når du berører sensorfeltene på panelet.	Signalene er deaktivert. Aktiver signalene. Se etter i kapittelet "Daglig bruk".
E og et nummer vises. Det er en feil på komfyrtop-pen.		Koble komfyrtoppen fra strømforsyningen en stund. Koble fra sikringen i husets sikringsskap. Koble den til igjen. Hvis E tennes igjen må du snakke med et autorisert servicesenter.
E3 tennes. Den elektrisk tilkoplingen er feil. Forsyningsspenningen er utenfor rekkevidde.		Kontakt en kvalifisert elek-triker for å kontrollere mon-teringen.
E4 tennes. Det er en feil på komfyrtop-pen, fordi et kokekar koker tørt. Overopphetingsvern for sonene er aktiv.		Deaktiver komfyrtoppen og la den avkjøles. Aktiver kom-fyrtoppen igjen. Hvis koke-karet var problemet, vil mel-dingen fjernes. Kontakt et autorisert servicesenter hvis meldingen kommer til syne.
E7 tennes. Kjøleviften er blokkert. Kontroller om gjenstander		blokkerer kjøleviften. Ta kon-takt med servicesenteret hvis meldingen kommer til syne igjen.
E8 tennes. Den elektrisk tilkoplingen er feil. Komfyrtoppen er bare koblet til én fase.		Kontakt en kvalifisert elek-triker for å kontrollere mon-teringen. Se koblingsskje-maet.
E9 tennes. Det er en feil på grensesnit-tet.		Deaktiver komfyrtoppen og aktiver den igjen. Kontakt et autorisert servicesenter hvis meldingen kommer til syne.

Sikkerhetskapitlene.

8.1 Før monteringen

Før montering av koketoppen må du skrive ned opplysningene som står på typeskiltet. Typeskiltet er plassert nederst på platetoppen.

Serienummer ....

8.2 Koketopp for innbygging

Innbyggingskoketoppene skal bare brukes når de er bygd inn i egnede enheter og arbeidsbenker som oppfyller standardene.

• Koketoppen er utstyrt med en tilkoplingskabel.
• For å erstatte den ødelagte strømkabelen bruke følgende (eller

høyere) ledning type: H05BB-F T min 90°C. Kontakt ditt lokale servicesenter.

8.4 Montering

Induksjon 7.4 kW Laget i Tyskland

Serienr. 7.4 kW

HUSQVARNA – ELECTROLUX

9.2 Spesifikasjoner for kokesoner

Kokesone Nominell effekt(maks var-meinnstilling)[W]	Effektfunksjon[W]	Effektfunksjon maksimal var-ighet [min]	Diameter på ko-kekar [mm]
Høyre foran 1400 2500 4 125 – 145
Høyre bak 2300 3700 10 180 – 210

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i tabellen. Det endres med kokekarets materiale og mål.

For å oppnå et optimalt kokeresultat bør kokekaret ikke være større enn diameteren som er angitt i tabellen.

9.3 Spesifikasjoner for fleksible soner

Diameter på koke-kar [mm]	Nominell effekt (maks varmeinnstil-ling) [W]	Power Boost [W] Power Boost maksi-mal varighet [min]
90 500 500 4
145 1400 1400 4
180 1800 2000 8
210 2200 3000 8
280 2600 3700 10

Effekten for kokesonen kan variere noe sammenliknet med informasjonen i

tabellen. Det endres med kokekarets materiale og mål.

10. ENERGIEFFEKTIV

10.1 Produktinformasjon i henhold til EU 66/2014

Modellidentifikasjon QHI8560P
Komfyrtopp-type Komfyrtopp for innbygging
Antall kokesoner 2
Antall kokeområder 1
Varmeteknologi Induksjon
Diameter på runde kokesoner (∅)	Høyre foran	14,5 cm
	Høyre bak	21,0 cm
Lengde (L) og bredde (B) av ko-keområdet	Venstre L 45.4 cm	W 30.0 cm
Energiforbruk per kokesone (ECelectric cooking)	Høyre foran	175,7 Wh / kg
	Høyre bak	170,3 Wh / kg
Energiforbruk for kokeområdet (ECelectric cooking)	Venstre 188,4 Wh / kg
Energiforbruk for komfyrtopp (ECelectric hob)	180,7 Wh / kg

EN 60350-2 – Elektriske husholdningsprodukter for matlaging – Del 2: Komfyrtopp – Metoder for måling av ytelse

10.2 Energisparende

Du kan spare energi på hverdagslig tilberedning hvis du følger hintene under.

• Bruk kun mengden du trenger när du varmer opp vann.

• Legg alltid lokk på kokekaret, hvis det er mulig.

• Plasser kokekaret på kokesonen før du slår den på.

• Sett mindre kokekar på mindre kokesoner.
• Sett kokekaret direkte på midten av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

11. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet

X sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

INNEHÅLL

1. SÄKERHETSINFORMATION....46
2. SÄKERHETSFÖRESKRIFTER....47
3. PRODUKTBESKRIVNING....49
4. DAGLIG ANVÄNDNING....51
5. RÅD OCH TIPS.... 57
6. SKÖTSEL OCH RENGÖRING....58
7. FELSÖKNING....59
8. INSTALLATION....61
9. TEKNISK INFORMATION......63
10. ENERGIEFFEKTIVITET....64

BÄSTA KUND
