BRUKSANVISNING WE784FSNW Witt

Bruksanvisning NO Induksjonsplatetopp

Bruksanvisning SE Induktionshäll

- Sluk altid for strømmen før rengøring og vedligeholdelse.

Slukke for zonen Træk hen til [0] med "SLIDEREN" [0] eller [H]

eller tryk på [0] [0] eller [H]

Hvad vil du Betjeningspanel		Display
Aktivere boosteren	Tryk på [ P ]	[ P ]
Aktivere den dobbelte booster		Tryk igen på [ P ]	[ „ „ og P ]
Deaktivere den dobbelte booster	Tryk på [ P ]		[ P ]
Deaktivere boosteren	Tryk på [- ]	[ 9 ]
Eller tryk på [ P ]	[ 9 ]

for at sammenkoble zonerne. [0] og [ ] ∩

∅ge brofunktionen Træk fingeren hen over "SLIDEREN",

varmetrinnet som angiver [1] til [9]

Kogegrejets størrelse

Displayet viser [ ] eller [ Er03 ] :

- Ta vare på denne bruksanvisningen slik at du kan slå opp i den senere hvis det er noe du kommer i tvil om. Hvis du selger eller overdrar platetoppen, må du sørge for at den nye eieren også får bruksanvisningen.

- Platetoppen er bare beregnet for matlaging i en normal husholdning. Annen bruk er ikke tillatt og kan være farlig. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av feilaktig betjening eller uhensiktsmessig bruk av platetoppen.

- Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.

- Ikke prøv å reparere platetoppen selv. Reparasjoner må bare foretas av en autorisert servicemontør. Reparasjoner utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.

- Ikke trekk ut støpselet av stikkontakten ved å trekke i ledningen.

- Ikke la barn leke med platetoppen eller bruke den uten å være under oppsyn av voksne.

- Ikke bruk apparatet med ekstern timer eller separat fjernkontroll

- Vær oppmerksom på at en kokesone blir svært varm når den er i bruk, og at den vil være varm i et stykke tid etter at den er slått av. La derfor aldri en gryte eller panne som inneholder varm olje/varmt fettstoff bli stående på konesonen uten å holde øye med den.

- FORSIKTIG: Hold oppsyn med tilberedningsprosessen. En kortvarig tilberedningsprosess skal alltid holdes løpende under oppsyn.

- Ikke la platetoppen være uten oppsyn når du arbeider med fett eller olje. Overopphetet fett eller olje kan selvantenne og sette fyr på kjøkkenhetten. Brannfare!

- Dersom fett eller olje begynner å brenne, må du aldri prøve å slukke ilden med vann.

- En ev. skuff rett under platetoppen må ikke brukes til lagring av brannfarlige gjenstander som f.eks. spraybokser.

- Platetoppen må ikke innbygges over oppvaskmaskiner, vaskemaskiner, tørketromler eller kjølemøbler, da den temmelig høye strålevarmen fra platen vil kunne skade slike produkter.

- Bruk bare kokekar med tykk og plan bunn. Ikke bruk gryter/panner med uslipt eller ru bunn, da de kan ripe platen. Sørg for at kokekarene har helt ren bunn, da selv små sandkorn kan ripe platen.

- Sett aldri varme kokekar hen over betjeningstastene, da elektronikken under dem i så fall kan ta skade.

• Ikke flamber rett under en avtrekkshette, da fettfiltrene kan antennes av flammene fra flamberingen.
• Pass på at ledninger fra små husholdningsapparater ikke kommer i berøring med en varm kokesone eller kommer i klemme i en varm ovnsdør.
• Ikke varm opp lukkede beholdere (f.eks. konservesbokser) på en kokesone, da slike beholdere kan sprenges på grunn av trykket som oppstår inne i dem.

- ADVARSEL: Brannfare: Ikke bruk platetoppen som ppbevaringsplass

- Ikke bruk platetoppen som avlastningsplass for f.eks. gjenstander av metall. Metallet kan bli varmt, smelte eller ev. bryte i brann på grunn av varmen fra en kokesone som er slått på, eller restvarmen fra en kokesone som er slått av.

- Ikke slå på en kokesone uten å sette kokekar på den. Sett heller aldri tomme kokekar på en kokesone som er slått på.

- Sukker i fast eller flytende form, plast eller aluminiumsfolie må ikke komme i berøring med en varm platetopp. Disse materialene smelter og klistrer fast og kan medføre misfarging eller revner i platetoppen. Dersom de likevel kommer i berøring med platetoppen, må du straks slå den av og fjerne sukkeret, plasten eller aluminiumsfolien fra platetoppen mens den ennå er varm. Bruk en glasskrape til å fjerne det med.

- Slå av strømmen før rengjøring eller vedlikehold.

- Ikke bruk sterke rengjøringsmidler, midler med skurende effekt som f.eks. grill- eller ovnsspray, flekk- eller rustfjerner eller skuresvamp.

- Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.

- Ikke oppbevar magnetiserbare gjenstander, f.eks. kredittkort, lommeregnere og disketter nær en platetopp som er slått på, da de i så fall kan ta skade.

• Personer med pacemaker bør ta hensyn til at det i umiddelbar nærhet av en induksjonsplatetopp som er slått på, oppstår et magnetisk felt som muligens kan påvirke pacemakeren. I tvilstilfeller bør du ta kontakt med din lege.
• Sett alltid kokekarene midt på kokesonen. Du er da sikker på å unngå de elektromagnetiske feltene.
• Når en uttjent platetopp skal kasseres, bør alle kabler klippes over helt inne ved platetoppen slik at den ikke kan være til fare for barn. Sørg for at apparatet destrueres på en miljømessig forsvarlig måte ved å avlevere det på en mottaksstasjon for slikt avfall.
• Tenk også på at produktet kan inneholde deler som kan gjenbrukes.
• Forsøk aldri å slukke brann med vann. Slå av platetoppen og kvel brannen med f.eks et lokk eller et brannteppe.

BRUK AV DÅRLIG KVALITET PÅ KOKEUTSTYR ELLER MAGNETISKE ADAPTERE (TIL BRUK VED BENYTTELSE AV IKKE-MAGNETISKE KOKEUTSTYR) MEDF∅RER FRAFALL AV GARANTIANSVAR PÅ PRODUKTET.

ÅRSAKEN ER, AT OMTALTE PRODUKTER OG KOKEUTSTYR SKADER KOKEPLATENS ELEKTRONISKE KOMPONENTER OG GLASS.

Tekniske data

Type	WE613FSNW	WE784FSNW
Total effekt	7400 W	11100W
Relativt energiforbruk for koketoppen, EC_koketopp **	173.4 Wh/kg	168.8 Wh/kg
Foran venstre	210x190 mm	210x190 mm
Min. diameter på egnete kokekar***	∅ 110 mm	∅ 110 mm
Normal*	2100 W	2100 W
Med booster*	2550 / 3000 W	2550 / 3000 W
Kategori for standard kjøkkenutstyr**	A	A
Energiforbruk EC_cw **	186.4 Wh/kg	186.4 Wh/kg
Bak venstre	210x190 mm	210x190 mm
Min. diameter på egnete kokekar***	∅ 110 mm	∅ 110 mm
Normal*	2100 W	2100 W
Med booster*	2550 / 3000 W	2550 / 3000 W
Kategorii for standard kjøkkenutstyr**	B	B
Energiforbruk EC_cw **	188 Wh/kg	188 Wh/kg
Bak midten	-	210x190 mm
Min. diameter på egnete kokekar***	-	∅ 90 mm
Normal*	-	2100 W
Med booster*	-	2550 / 3000 W
Kategorii for standard kjøkkenutstyr**	-	C
Energiforbruk EC_cw **	-	159.5 Wh/kg
Foran midten	-	210x190 mm
Min. diameter på egnete kokekar***	-	∅ 90 mm
Normal*	-	2100 W
Med booster*	-	2550 / 3000 W
Kategorii for standard kjøkkenutstyr**	-	C
Energiforbruk ECcw **	-	159.5 Wh/kg
Foran høyre	210x190 mm	210x190 mm
Min. diameter på egnete kokekar***	∅ 110 mm	∅ 110 mm
Normal*	2100 W	2100 W
Med booster*	2550 / 3000 W	2550 / 3000 W
Kategoriifor standard kjøkkenutstyr**	C	C
Energiforbruk EC_cw **	159.5 Wh/kg	159.5 Wh/kg
Bak høyre	210x190 mm	210x190 mm
Min. diameter på egnete kokekar***	∅ 110 mm	∅ 110 mm
Normal*	2100 W	2100 W
Med booster*	2550 / 3000 W	2550 / 3000 W
kategori for standard kjøkkenutstyr**	C	C
Energiforbruk EC_cw **	159.5 Wh/kg	159.5 Wh/kg

*Effekten kan variere avhengig av kokekarets størrelse og materiale.
** Beregnet etter metoden for måling av yteevne (EN 60350-2).
*** Minimum bunndiameter avhenger av mengden av magnetisk materiale i kokekaret.

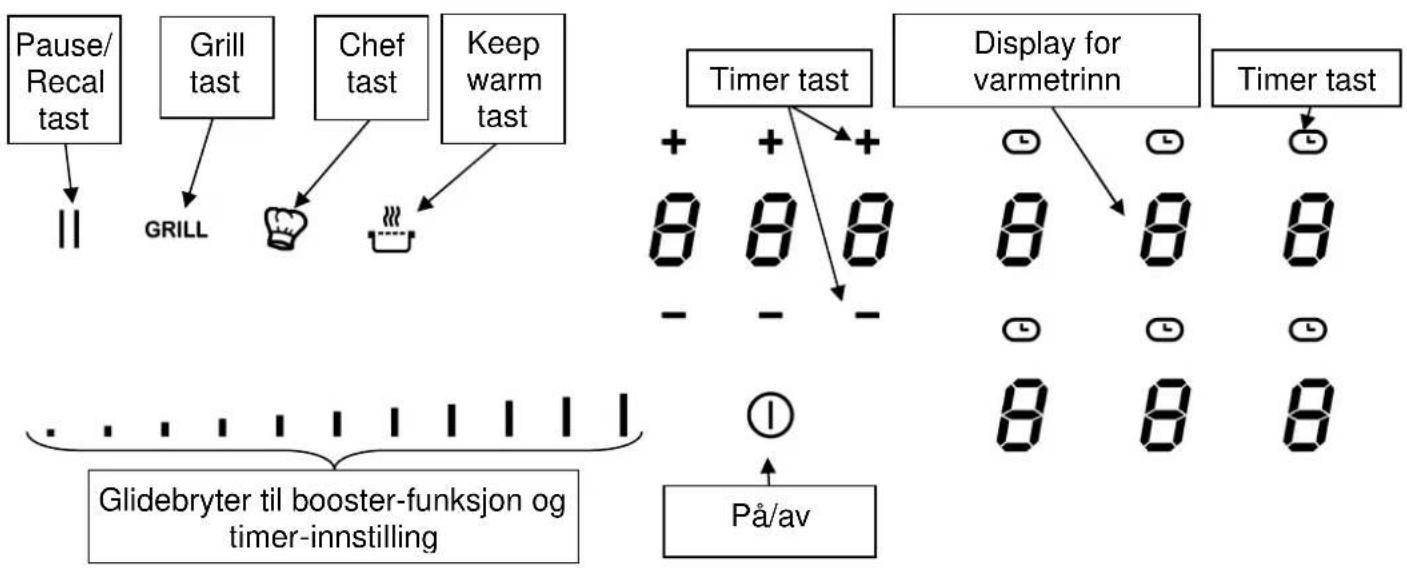

Betjeningspanel

BETJENING AF KOGEPLADEN

Display

Display Betydning Funksjon

U Induksjonen virker ikke Ikke-egnet el. manglende kokekar

A Oppkokingsautomatikk Oppkokingsautomatikk aktivert

E Feilmelding Elektronikkfeil

H Restvarme Kokesonen er stadig varm

P Booster Booster-funksjonen er aktivert

„ „ Dobbelt booster Doobeltbooster-funksjonen er aktivert

L Lås Betjeningspanelet er låst.

U Keep warm Det opprettholdes en temperatur på 70°C

II Pause Pausefunksjon aktivert.

Π Brigde Kombinasjon av 2 kokesoner.

Grill-funksjon Grill-funksjon er aktivert.

Ventilasjon

Kjølesystemet er helautomatisk. Kjøleviften sørger for at platetoppen ikke blir overopphetet. Kjøleviften starter og stopper automatisk etter behov.

Induksjonsprinsippet

Under hver kokesone ligger det en induksjonsspole. Når sonen slås på, skaper denne spolen et magnetfelt som på sin side danner (induserer) induksjonsstrømmer i kokekar med en magnetiserbar bunn. På den måten varmes bunnen av kokekaret opp, mens selve kokesonen bare varmes opp indirekte av den varmen som kokekaret gir fra seg.

En platetopp/kokesone kan gi fra seg en lett brumming eller klikkelyd. Dette er helt normale lyder for en induksjonsplatetopp.

Merk: Ikke alle gryter/panner er egnet for induksjonsplatetopper.

Egnede kokekar

- Kun gryter og panner med magnetiserbar bunn kan brukes (rustfritt stål, emaljert stål, støpejern).

Ikke-egnede kokekar

- Kokekar av aluminium og kobber uten magnetisk bunn.

Kokekar av glass, keramikk og steintøy.

Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet*, kan du foreta denne enkle testen:

Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet. Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Merk: Visse kokekar kan lage litt støy når de settes på en induksjonsplatetopp. Dette har ingen betydning for tilberedningen.

Sensitive touch

Platen er utstyrt med et elektronisk Finger-Touch betjeningspanel med sensitive touch-taster innebygd i platen. En lett berøring av et symbol aktiverer den tilhørende funksjonen. Straks elektronikken har registrert kommandoen, høres enten et lydsignal, en kontrollampe lyser eller en bokstav eller et tall vises displayet.

Du må bare berøre én tast av gangen.

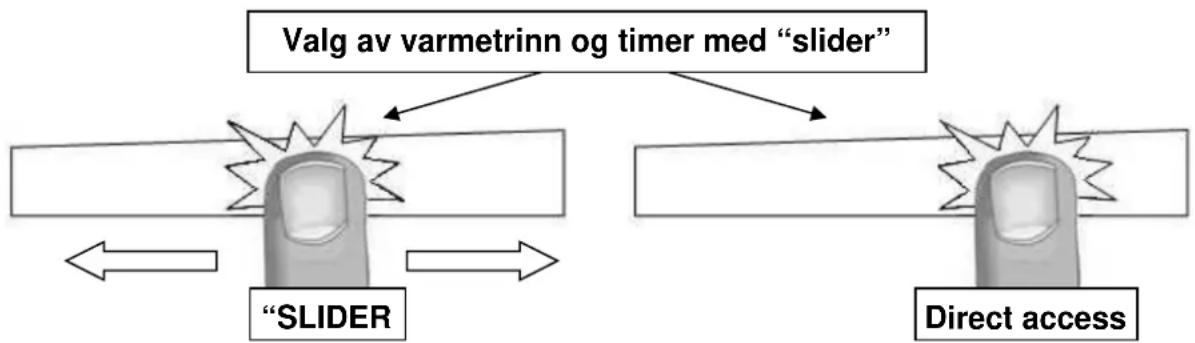

Innstilling av varmetrinn og timer med "SLIDER"

For å velge varmetrinn med slideren, trekker du fingeren over slideren. ∅nsker du ikke å "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det aktuelle varmetrinnet (Direct access).

*Merk: Effekten er avhengig av innholdet av magnetisk jern. Noen kokekar inneholder svært lite magnetisk jern, hvilket forlenger oppkokningstiden. I verste fall kan elektronikken ikke registrere kokekaret.

Slik slår du på platetoppen

Hva vil du gjøre		Betjeningspanel	Display
Slå på	Trykk på [ ]	[0]	1
Slå av	Trykk på [ ]	Tomt eller [ H ]1

Hva vil du gjøre	Betjeningspanel	Display
Velge varmetrinn eller justere varmetrinn	Trekk fingeren over “SLIDEREN” og trekk mot høyre eller venstre	[0] til [9]
Slå av sonen	Trekk til [0] med “SLIDEREN” eller trykk på [0]	[0] eller [H]

Automatisk registrering av manglende/ikke-egnet kokekar

Induksjonen virker ikke:

• Hvis det ikke står noe kokekar på kokesonen, eller hvis kokekaret ikke er egnet for induksjonsplatetopper. Hvis det er tilfellet, virker induksjonen ikke, og du kan derfor ikke bruke kokesonen. Displayet viser [U]. Symbolet forsvinner igjen når et egnet kokekar settes på kokesonen.
• Hvis kokekaret fjernes fra en kokesone, slås konesonen av automatisk. Displayet viser [U]. Symbolet forsvinner igjen när et egnet kokekar settes på konesonen. Konesonen fortsetter på samme varmetrinn som för.

Etter bruk slukkes kokesonen. La ikke funksjonen [U] være aktiv.

Restvarmeindikator

Vær oppmerksom på at barn ikke legger merke til restvarmeindikatorene, som lyser som tegn på at konesonene er varme. Hold derfor øye med barna, så lenge restvarmeindikatoren lyser.

Kokesonene er utstyrt med en boosterfunksjon [ P ], dvs. en «varmeforsterker». Når denne funksjonen er slått på, arbeider kokesonene i et tidsrom på 5 minutter på varmetrinn 9 med en ekstra høy effekt. Boosteren er beregnet til for eksempel raskt å kunne varme opp store mengder vann.

Etter disse 5 minuttene skiftes det automatisk tilbake til det normale varmetrinnet 9 og kontrollampen slås av.

- Slik slås boosterfunksjonen av/på:

Hva vil du gjøre	Betjeningspanel	Display
Starte booster-funksjonen	Trykk på [ P ]	[ P ]
Stoppe booster-funksjonen	Trekk fingeren bortover «SLIDEREN»eller trykk på [ P ]	[ P ] til [ 0 ][ 9 ]

• Slik fungerer boosterfunksjonen:

2 kokesoner er utstyrt med boost. Boosterens ekstra høye effekt kan kun oppnås ved at varmeeffekten på andre kokesone reduseres. Mens boosteren er aktiv, kan de andre sonene altså kun brukes på varmetrinn [6] eller

[8]. Dette gjelder også, selv om du har valgt en høyere innstilling. Det vises ved at kokesonen med den reduserte effekten først blinker 9 og deretter skifter til [6] eller [8].

Boosteren er aktiv Varmetrinn reduseres på andre sone: (for eksempel: varmetrinn 9)

[ P ] lyser i displayet [ 9 ] skifter til [ 6 ] eller [ 8 ] avhengig av sonevalg

Merk: To soner på samme side kan ikke brukes på max. effekt samtidig.

Dobbelt boosterfunksjon

Den dobbelte boosteren har to innstillinger:

->Trinn 1 – Displayet viser [ P ]

->Trinn 2 – Displayet viser skiftevis [11] og [P].

Hvis den dobbelte boosteren aktiveres, arbeider denne kokesonen med en ekstra høy effekt i 10 minutter.

Hva vil du gjøre	Betjeningspanel	Display
Aktivere boosteren	Trykk på [ P ]	[ P ]
Aktivere den dobbelte booster	Trykk igjen på [ P ]	[ ]	,, ,,
Deaktivere den dobbelte booster	Trykk på [ P ]	[ P ]
Deaktivere boosteren	Trykk på [- ]	[ 9 ]
		Eller trykk på [ P ]	[ 9 ]

Hva vil du gjøre	Betjeningspanel	Display
Velge den sonen	Trykk på [ 0 ]	[ 0 ]
Aktivere boosteren	Trykk på [ P ]	[ P ]
Aktivere den dobbelte boosteren	Trykk på [ P ]	[ ]	,, ,,
Deaktivere den dobbelte boosteren	Trykk på [ - ]	[ 9 ]

- Slik fungerer booster-funksjonen:

Kokeplaten er utstyrt med en maks. total effekt, som betyr, at hvis den dobbelte boosteren aktiveres, så krever elektronikken at effekten på den forreste, høyre sonen reduseres. Displayet til den forreste, høyre sonen blinker [P] i noen få sekunder, samtidig som den viser det tillate varmetrinnet [0] for denne sonen.

Timerfunksjon

Timeren kan brukes samtidig på alle sonene. Du har videre mulighet til å innstille forskjellige tilberedningstider på hver sone (fra 0 til 99 minutter).

• Innstilling/justering av timeren:

Slik gjør du	Betjeningspanel	Display
Velg sone	Trykk på den sonen	du ønsker [0]
Velg varmetrinn		Trekk fingeren over «SLIDEREN»	[1] til [P]
Velg «Timer»	Trykk på [ ]	Timer-display på
Reduser tiden		Trykk på [-] på timer-displayet	[60] til 59, 58...
∅ke tiden	Trykk på [ + ] på timer-displayet	∅kt tid
Etter få sekunder stopper displayet [ ☐] med å blinke. Tiden bekreftes og timeren starter.

- For å stoppe tilberedningstiden:

Slik gjør du Betjeningspanel Display

Velg «Timer» Trykk på [ ] Timer-display på

Stopp tiden Trykk på [- ] på timer-displayet [000]

Hvis det er kodet inn flere tider, gjenta ovenstående prosedyre.

- Bruk av timeren som minutt-ur

Minutt-uret er en selvstendig funksjon. Det stopper så snart varmesonene starter. Hvis minutt-uret er på samtidig med at kokeplaten er slukket, vil timeren fortsette inntil tiden er gått.

Slik gjør du Betjeningspanel Display

Slå på kokeplaten Trykk på [ ] i 2 sekunder [0]

Velg «Timer» Trykk på [000] på timer-displayet [000]

Reduser tiden Trykk på [- ] på timer-displayet [60] til 59, 58...

∅ke tiden Trykk på [ + ] på timer-displayet ∅kt tid

Etter få sekunder stopper displayet [ min ] å blinke. Tiden bekreftes og timeren starter.

- Automatisk stoppfunksjon ved endt tilberedning:

Etter endt tilberedningstid blinker [ 000 ], og det lyder et signal. Hvis De ønsker å slå av lydsignalet og blinkene, trykker De på [- ] og [ + ].

Oppkokingsautomatikk

Alle kokesonene er utstyrte med en oppkokningsautomatikk. Når oppkokningsautomatikken er aktivert, varmer kokesonen automatisk på høyeste varmetrinn, og skifter deretter ned til det valgte varmetrinnet til videre tilberedning.

- Slik aktiveres oppkokningsautomatikken:

Slik gjør du Betjeningspanel Display

Velg varmetrinn Trekk fingeren over «SLIDEREN» til [7] [7] blinker med

(Eks.«7 ») i 3 sekunder [A]

- Slik deaktiveres oppkokningsautomatikken:

Slik gjør du Betjeningspanel Display

Velg varmetrinn Trekk fingeren over «SLIDEREN» [0] to [9]

Pausefunksjon

Hvis du plutselig må forlate kokeplaten under tilberedningen, men snart etter gjenopptar tilberedningen, kan du med fordel benytte «Pausefunksjonen». Med denne funksjonen kan du stoppe kokeplaten og restarte på samme varmetrinn, når du ønsker.

Slik gjør du Betjeningspanel Display

Aktiver pause Trykk på [II] i 2 sekunder [II] og

Deaktiver pause Trykk på [ II ] i 2 sekunder Foregående

Kontrollyset går på

innstilling

Recall-funksjon

Etter å ha slått av kokeplaten ( ①), kan man ved hjelp av recall-funksjone, raskt gjenoppta den siste innstillingen.

• Varmetrinn på alle soner (Booster)
• Timer-innstillinger (minutter, sekunder)
• Keep warm
• Oppkokningsautomatikk

Slik gjør du:

• Trykk på ( ) 2 sekunder.
• Trykk så [ II ] før lyset slutter å blinke.

Innstillingene gjenaktiveres.

Sonen kontrolleres via en temperatursensor, og varmer opp sonen til 70 °C, og holder temperaturen på 70 °C. Dette forhindrer vann fra å koke over, eller at maten brenner seg.

- Aktivering av «Keep warm» funksjonen:

Slik gjør du Betjeningspanel Display

Velg 70 °C Trykk på [ ] [ U ] ^### [ ] Deaktivering Trekk fingeren over «SLIDEREN» [ 0 ] til [ 9 ]

Keep warm-funksjonen kan maksimalt benyttes 2 timer av gangen.

Brofunksjonen

Denne funksjonen gjør det mulig å aktivere 2 kokesoner på samme tid og med samme funksjoner som ved en enkelt kokesone.

Slik gjør du Betjeningspanel Display

Slå på kokeplaten Trykk på [ ] i 2 sekunder [0]

Aktiver bro-funksjonen Plasser en gryte eller panne på en av de to sonene som kan kobles sammen, og trykk samtidig på de to kontrolltastene, for å koble sammen sonene. [0] og [ ]

∅ke bro-funksjonen Trekk fingeren over «SLIDEREN», som angir [1] til [9] varmetrinnet.

Deaktiver bro-funksjonen Trykk på begge kokesoner samtidig [0]

Betjeningssperre

Aktivering av låsetasten hindrer at man ved en feil kommer til å endre kokeplatens funksjoner, særlig under rengjøring. Man kan låse alle tastene på betjeningspanelet med unntak av på/av-tasten [ ⑪].

Slik gjør du

Betjeningspanel

Display

Aktiver kokeplaten

Trykk på [ ] i 2 sekunder. [0]

Lås kokeplaten

trykk så på «SLIDEREN»

- og swipe fra venstre til høyre. [L]

Lås opp kokeplaten

trykk deretter på «SLIDEREN»

- og swipe fra venstre til høyre.

«Chef »-funksjon

Denne funksjonen endrer kokeplaten til å ha to store soner.

• Slik aktiveres/deaktiveres «chef»-funksjonen:

Slik gjør du	Betjeningspanel	Display
Aktiver «chef»-funksjonen	Trykk på [IMAGE]	[3] og [ ], [9] og [ ]
Deaktiver «chef»-funksjonen	Trykk på [IMAGE]	[0]

Grill-funksjon

• Slik aktiveres Grill-funksjon:

Slik gjør du	Betjeningspanel	Display
Aktiver Grill-funksjon	Trykk på [ GRILL ]	[ θ ] og [ Ω ]
Øke Grill-funksjon	Trekk fingeren over «SLIDEREN», som angir [ θ ]	[ θ ] og [ Ω ]

• Slik deaktiveres Grill-funksjon:

Slik gjør du	Betjeningspanel	Display
Deaktiver Grill-funksjon	Trykk på [ GRILL ]	[ 0 ]

Egnede kokekar

- Kun gryter og panner med magnetiserbar bunn kan brukes (rustfritt stål, emaljert stål, støpejern).

Ikke-egnede kokekar

- Kokekar av aluminium og kobber uten magnetisk bunn.

Kokekar av glass, keramikk og steintøy.

Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen:

Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet. Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Merk: Visse kokekar kan lage litt støy når de settes på en induksjonsplatetopp. Dette har ingen betydning for tilberedningen. Lydene stammer utelukkende fra kokekaret.

Kokesonene reagerer ikke på kokekar som har mindre diameter enn den som anbefales. Denne diameteren varierer for de forskjellige sonene.

For å oppnå best resultat anbefaler vi at du setter kokekarene midt på kokesonen. *Merk: Effekten er avhengig av innholdet av magnetisk jern. Noen kokekar inneholder svært lite magnetisk jern, hvilket forlenger oppkokningstiden. I verste fall kan elektronikken ikke registrere kokekaret.

Varmetrinn

1 - 2	Smelte Gjenoppvarming	Sauser, smør og sjokolade Ferdigretter
2 - 3 Småkoke	Tining Ris, pudding, sukker og	sirupGrønnsaker, fisk og frysevarer
3 - 4	Damping	Grønnsaker, fisk og kjøtt
4 - 5	Videre tilberedning etter koking	Poteter, suppe, pasta og friske grønnsaker
6 - 7	Koking Småkoke	Kjøtt, egg og pølser Gulasj
7 - 8	Koking	Poteter
9	Steking Oppkoking	Biffer og omelett Vann
P og „ II	Steking Oppkoking Biffer Oppkoking av større mengder vann

RENGJ∅RING OG VEDLIKEHOLD

Pass på at plastgjenstander, aluminiumsfolie eller lignende ikke kommer i berøring med en varm kokesone. Skulle det skje, må du straks fjerne det som har brent på, med en glasskrape og deretter rense platen med et spesialrensemiddel. Det samme gjør seg gjeldende hvis det er sølt sukker, syltetøy eller andre sukkerholdige matvarer på en varm kokesone.

Sørg for at både kokekar og kokesoner er helt tørre før kokekaret settes på platen.

Platetoppen må ikke rengjøres med etsende eller skurende rengjøringsmidler. Bruk heller ikke kniv for å fjerne overkok som sitter fast.

Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.

Hvis du behandler platen regelmessig med et spesialrensemiddel, holder den seg pen og blir samtidig motstandsdyktig overfor smuss og flekker. Vask deretter platen med kaldt vann og tørk til slutt av overflaten omhyggelig.

FEILFINNING

Ikke mulig å slå på platetoppen/kokesonen

- Elektronikkfeil. Trekk ut støpselet og ring etter servicemontør

Det står [ L ] i kokesonedisplayene:

Platetoppen/kokesonene slås av mens den/de er i bruk

• For å unngå overoppheting kan kokesonen(e) bli slått av og på
• Konesonen(e) har vært slått på i meget lang tid
  • Betjeningstastene er tildekket
• Tomt kokekar med overopphetet bunn

Kjøleviften fortsetter etter at platetoppen er slått av

- Dette er helt normalt – viften stopper automatisk när platetoppen har blitt kjølt av tilstrekkelig

Displayet viser [ ] eller [ Er03 ] :

- Koketoppen er overopphetet. La den avkjøle og skru den så på igjen.

Displayet viser [ E3 ] :

- Defekt nettverk. Kontroller nettverkets frekvens og spenning. Sjekk sikringen i husets el-tavle.

Displayet viser [ E8 ] :

- Konfigurasjonsfeil. Utfør konfigurasjonen omigjen. (se kapitel “[E 4] lyser”.

Hvis symbolene fortsatt lyser etter ovenstående problemløsning, kontakt service.

MILJ∅BESKYTTELSE

• Emballasjen er valgt ut fra miljømessige hensyn og er resirkulerbar.
• Produktet inneholder deler som kan skada miljøet og må derfor behandles som specialavfall. Delene er nødvendig for produktets funksjonalitet.

• Produktet må ikke kastes sammen med vanlig husholdningsavfall.
• Kasserte produkter må leveres på nærmeste gjenbruksstasjon.

Platetoppen må bare tilkobles av en autorisert elektroinstallatør.

Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.

Slik fester du tetningslisten

Tetningslisten sørger for at det ikke trenger vann og fuktighet ned mellom platetoppen og benkeplaten. Derfor er det meget viktig at du fester tetningslisten som vist på tegningen.

Fest tetningslisten (2) to millimeter fra glassets ytterkant – etter at du har fjernet den beskyttende papirstrimmelen (3).

VIKTIG: Platen må under ingen omstendigheter fuges fast, da den ved eventuell service skal kunne avmonteres.

Innbygging

	Utskjæring i benkeplate		Platetoppens glassoverflate
Type	Bredde	Dybde	Bredde	Dybde	Tykkelse
WE613FSNW	560	490	590	520	4
WE784FSNW	750	490	780	520	4

Utskjæringsmål:

• Avstanden fra vegg (bakvegg eller sidevegger) til platetoppen må være min. 50 mm.
• Platetoppen har varmebeskyttelsesklasse Y. Det betyr at det kan være høye skap på den ene siden av platetoppen og på baksiden, mens det på den andre siden ikke kan være skap som er høyere enn selve platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Benkeplaten skal være varmebestandig og kunne tåle temperaturer på opptil 100°C. Det samme gjelder for side-/bakvegger i umiddelbar nærhet av platetoppen.
• Noen materialer som brukes ofte til fremstilling av benkeplater, tåler ikke fuktighet. Bruk derfor et spesielt lim for å beskytte utskjæringen. Dersom benkeplaten er forsynt med et laminat, må både laminatet og limet være varmebestandig.
• Installer ikke platetoppen over en oppvaskmaskin eller en ikke ventilert ovn.
• For å sikre god ventilasjon rundt platetoppen må du sørge for at det er en klaring på undersiden av platetoppen på min. 2 cm.
• Hvis det monteres en skuff under platetoppen, må brannfarlige/brennbare objekter ikke under noen omstendigheter plasseres der.
• Avstanden mellom platetoppen og en avtrekkshette skal følge de retningslinjene som gis i bruksanvisningen for avtrekkshetten.
  • Pass på at strømledningen ikke blir klemt etter installasjon.

• Advarsel: Bruk kun produsentens vedlikeholdsprodukter og vedlikeholdsprodukter foreslått av produsenten og beskrevet i bruksanvisningen, samt vedlagte vedlikeholdsprodukter. Bruk av uegnede vedlikeholdsprodukter kan forårsake skade.

• Platetoppen må bare tilkobles av en autorisert elektroinstallatør.

• Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen må jordes ifølge forskriftene for sterkstrøm.
• Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.
• Platetoppens strømforsyning må ha en flerpolet bryter. Kontaktåpningen må være minst 3 mm, og bryteren bør være plassert i nærheten av platetoppen.
• Tilkoblingen må ikke skje ved hjelp av skjøteledning eller multistøpsel.
• Ledningen må bare skiftes ut av en autorisert elektroinstallatør.
• Du finner de nødvendige tilkoblingsdata på typeskiltet.

Tilkoblingsboksen

Tilkoblingsboksen finnes på undersiden av platetoppen. Ta av dekselet med en skrutrekker. Stikk den inn i åpningen og vipp av dekselet.

Tilkobling av platetoppen

Platetoppen skal tilkobles iht. skjemaet under + tilkoblingsdiagrammet.

WE 613 FSNW:

Land	Tilkoblingsforhold	Tilkobling	Ledn. tverrsnitt	Ledn.type	Amp.
DK-S-FIN	230V~1F+N50 / 60Hz	1 fas + N 3 x 2.5 mm ^2		H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~2F+N50 / 60Hz	2 faser + N 4 x 1.5 mm ^2		H 05 VV - FH 05 RR - F	16 A *
N	230V~2F50 / 60Hz	2 faser 3 x 2,5 mm ^2		H 05 VV - FH 05 RR - F	25 A *

* Kalkulert etter standard EN 60 335-2-6

WE 784 FSNW

Land	Tilslutningsforhold	Tilslutning	Ledn. tverrsnitt	Ledn.type	Amp.
DK-S-FIN-N	400V~2 F+N50 / 60Hz	2 fase + N 4	x 1,5 mm ^2 H 05 V	V - F 16 A *
DK-S-FIN-N	400V~3F+N50 / 60Hz	3 faser + N 5	x 1.5 mm ^2 H 05 V	V - F 16 A *
N	230V	2 faser 3 x	4 mm ^2 H 05 VV - F	40 A *

*OBS: 230 V – kun Norge.

WE613FSNW :

WE784FSNW :

Viktig! Sørg for at alle kabler er korrekt tilsluttet og fastmontert.

Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.

GARANTI

Det ytes 2 års garanti på fabrikations- og materialfeil på platetoppen fra dokumenteret kjøpedato. Garantien omfatter materialer, arbeidslønn og kjørsel. Ved henvendelser og service ber vi deg opplyse produktets navn og serienummer. Disse oplysninger kan du finne på produktets typeskilt. Skriv dem eventuelt ned i denne bruksanvisningen slik at du har dem for hånden. Det gjør det lettere for serviceteknikeren å finne de riktige reservedelene.

Feil og skader som ikke skyldes fabrikasjons- og materialfeil Hvis det har blitt brukt uoriginale reservedeler Hvis ufaglærte har installert eller reparert platetoppen Hvis anvisningene i bruksanvisningen ikke har blitt fulgt Hvis installasjonen ikke er utført som anvist. Riper eller sprekker i glasset / misfarging av glasset

Transportskader

Eventuelle transportskader SKAL anmeldes omgående og senest 24 timer etter at varen er levert. Hvis ikke kundens krav kunne avvises.

En transportskade som konstateres ved levering fra forhandleren til kunden, er primært en sak mellom kunden og forhandleren. Dersom kunden har stått for transporten av produktet selv, påtar leverandøren seg ikke noen forpliktelse i forbindelse med en eventuell transportskade

Ubegrunnet servicebesøk

Dersom du tilkaller en servicemontør og det viser seg at du kunne ha rettet feilen selv ved å følge anvisningene i denne bruksanvisningen eller skifte en sikring i sikringsskapet, må du selv betale for besøket, da garantien BARE dekker fabrikasjonsfeil.

Næringskjøp

Næringskjøp er ethvert kjøp av produkter som ikke brukes i en privat husholdning, men brukes til næringsvirksomhet eller næringslignende formål (restaurant, kantine etc.) eller brukes til utleie eller annen bruk som omfatter flere brukere. I forbindelse med næringskjøp ytes det INGEN garanti, da dette produktet utelukkende er beregnet for bruk i en vanlig husholdning.

SERVICE

ServiceCompaniet AS

Stanseveien 27, 0976 Oslo

Postboks 60 Kalbakken, 0901 Oslo

Tlf.: 23 89 72 66

Stänga av zonen Dra till [0] med "SLIDERN" [0] eller [H]

eller tryck på [0] [0] eller [H]

[ P ] syns i displayen [ 9 ] ändras till [ 6 ] eller [ 8 ] beroende på val av zon

Stoppa tiden Tryck på [-] på timerdisplayen [000]

Välj "Timer" Tryck på [000] på timerdisplayen [000]

Minska tiden Tryck på [- ] på timerdisplayen [60] till 59, 58...

Öka tiden Tryck på [ + ] på timerdisplayen Tiden ökar
