KÄYTTÖOHJE WE784FSNW Witt

Käyttöohje FIN Keraaminen induktiokeittotaso

WE613FSNW WE784FSNW

SIKKERHEDSFORANSTALTNINGER 4

• Lukemalla käyttöohjeen ennen keittotason käyttöönottoa vältyt vahingoittamasta itseäsi ja keittotasoa.
• Laita tämä käyttöohje talteen myöhempää tarvetta varten. Jos keittotaso luovutetaan tai myydään toiselle omistajalle, käyttöohjeen on seurattava sen mukana.
• Ennen keittotason käyttöönottoa poista kaikki pakkausmateriaali ja varmista, ettei keittotaso ole vahingoittunut. Mikäli keittotaso on vahingoittunut tai sen epäillään olevan vahingoittunut, kutsu paikalle valtuutettu huoltoasentaja. Vahingoittunutta keittotasoa El saa ottaa käyttöön.
  Ilmoita vahingosta välittömästi tuotteen ostopaikkaan.

- Keittotaso on tarkoitettu vain ruoanlaittoon kotitalouksissa. Muunlainen käyttö on kiellettyä ja voi aiheuttaa vaaratilanteita. Valmistajaa/maahantuojaa ei voida pitää vastuussa vääränlaisesta käytöstä tai hoidosta aiheutuneista vaurioista.

- Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Keittotaso on asennettava voimassa olevien lakien ja säännösten mukaan.

- Älä koskaan yritä itse korjata viallista keittotasoa. Korjauksia saa tehdä vain valtuutettu huoltoasentaja.

huoltoasentaja. Virheelliset korjaustoimet saattavat vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Älä koskaan kisko johdosta, kun irrotat pistokkeen pistorasiasta.

- Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä muuten kuin aikuisen valvonnassa.

- Muista, että keittoalue on kuuma paitsi käytössä myös jonkin aikaa sammutuksen jälkeen. Pidä sen vuoksi aina silmällä keittoalueella olevaa kuumaa öljyä/rasvaa sisältävää keittoastiaa.

- Älä käytä laitetta ulkoisen ajastimen tai erillisen kaukosäätimen kanssa

- Valvo keittotasoa koko ajan, kun käytät ruoanlaitossa rasvaa tai öljyä.

- Roiskunut rasva tai öljy voi syttyä palamaan ja sytyttää samalla myös liesituulettimen. Tulipalon vaara!

- VAROVASTI: Pidä silmällä ruoan valmistumista. Lyhytkestoista kypsennystä on aina valvottava jatkuvasti.

- Jos rasva tai öljy syttyy palamaan, älä koskaan yritä sammuttaa tulta vedellä vaan tukahduta se kankaalla tai vaahtosammuttimella.

- Keittotasossa on vahva lasikeraaminen pinta, joka voi kuitenkin rikkoutua, jos sen päälle putoaa esimerkiksi teräviä esineitä. Jos keittotasossa on halkeamia tai muita vaurioita, katkaise siitä virta ja kutsu paikalle huoltoasentaja.

- Induktiokeittotason alle asennettavassa uunissa on oltava jäähdytyspuhallin.

- Jos keittotaso asennetaan pyrolyysitoiminnolla varustetun uunin päälle, tsoa ei saa käyttää pyrolyysipuhdistuksen. pyrolyysipuhdistuksen aikana.

- Jos keittotaso asennetaan laatikon päälle, laatikossa ei saa säilyttää tulenarkoja aineita, esim. suihkepulloja.

- Keittotasoa ei saa asentaa astianpesu- tai pesukoneen, kuivausrummun tai jääkaapin/pakastimen päälle, koska tasosta säteilevä lämpö saattaa vahingoittaa muita laitteita.

- Keittotasoa saa käyttää vain paikalleen asennettuna, jolloin sen virtaa johtavat osat eivät ole näkyvillä.

- Käytä ainoastaan tasa- ja paksupohjaisia keittoastioita. Jos keittoastiassa on hiomaton tai naarmuuntunut pohja, se voi naarmuttaa keittotasoa. Varmista myös, että keittoastian pohja on puhdas. Jopa hyvin pienet likahiukkaset voivat naarmuttaa keittotasoa.

- Älä koskaan aseta kuumaa keittoastiaa suoraan toimintonäppäinten päälle, koska näppäinten alla oleva elektroniikka saattaa tällöin vahingoittua.

- Älä liekitä ruokaa suoraan liesituulettimen alla, koska liekit voivat sytyttää tuulettimen rasvasuodattimen palamaan.

- Varo, etteivät muiden kodinkoneiden johdot osu lämpimään keittoalueeseen tai jää puristuksiin kuuman uuniluukun väliin.

- Älä koskaan lämmitä keittoalueella ruokaa suljetuissa astioissa (esim. säilykepurkeissa), ne saattavat räjähtää.

• VAROITUS: Palovaara: Älä käytä levyä säilytykseen.

• Älä koskaan säilytä keittotason päällä esimerkiksi metalliesineitä.
  Päällä olevan keittoalueen lämpö tai sammutetun keittoalueen jälkilämpö saattaa kuumentaa/sulattaa esineen tai sytyttää sen palamaan.
• Älä koskaan käynnistä keittoaluetta, jolla ei ole keittoastiaa. Älä myöskään aseta tyhjää keittoastiaa keittoalueelle sen ollessa päällä.
• Varo, ettei lämpimälle keittotasolle joudu, muovia, alumiinifoliota tai kiinteää tai nestemäistä sokeria.
  sokeria. Nämä aineet sulavat ja tarttuvat kiinni keittotasoon ja saattavat jäähtyessään aiheuttaa siihen naarmuja tai halkeamia. Mikäli näitä aineita kuitenkin joutuu keittotasolle, sammuta keittotaso ja poista sokeri, muovi tai alumiinifolio keittotasosta sen ollessa yhä lämmin. Käytä tähän tarkoitukseen lasikaavinta.
• Varo polttamasta itseäsi koskiessasi kuumaan keittotasoon.
• Jos keittotaso vaurioituu tai siihen tulee halkeamia, katkaise heti virta ja ota yhteys huoltoasentajaan.
• Sammuta keittotason virta aina ennen sen puhdistusta ja huoltoa.
• Älä käytä puhdistukseen koskaan voimakkaita puhdistusaineita tai hankaavia aineita, kuten esim. grillin- ja uuninpuhdistusaineita, tahran- tai ruosteenpoistoaineita tai karkeaa sientä.
• Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi.
  Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.
• Älä säilytä magneetilla varustettuja esineitä, kuten luottokortteja, taskulaskimia tai levykkeitä päällä olevan keittotason lähellä, koska esineet saattavat vaurioitua.
• Sydämentahdistinta käyttävien henkilöiden on syytä muistaa, että päällä olevan induktiokeittotason välittömään läheisyyteen muodostuva magneettikenttä saattaa vaikuttaa tahdistimen toimintaan. Epäselvissä tapauksissa on kysyttävä neuvoa lääkäriltä.
• Sähkömagneettisille kentille altistumista voidaan välttää asettamalla keittoastia aina keittoalueen keskelle.

- Kun poistat keittotason käytöstä, katkaise kaikki johdot aivan tason vierestä, jotteivät ne voi aiheuttaa vaaratilanteita lapsille. Varmista keittotason ympäristöystävällinen hävittäminen palauttamalla se hyväksytylle kierrätysasemalle. Muista myös, että tuotteen joitakin osia voidaan ehkä käyttää uudelleen.

- Älä KOSKAAN sammuta paloa vedellä. Sammuta sen sijaan levy ja tukahduta palo esim. kattilan kannella tai palopeitteellä.

TUOTTEEN TAKUU RAUKEAA, JOS SILLÄ KÄYTETÄÄN HUONOLAATUISIA KEITTOASTIOITA TAI MAGNEETTISOVITINTA (KÄYTETTÄESSÄ MAGNETISOIMATTOMIA KATTILOITA). SYYNÄ TÄHÄN ON SE, ETTÄ NÄMÄ TUOTTEET VAHINGOITTAVAT KEITTOTASON ELEKTRONISIA OSIA JA LASIA.

Tekniset tiedot

Voltia	WE613FSNW	WE784FSNW
Kokonaisteho	7400 W	11100W
Keittotason energiankulutus, EC-keittotaso **	173.4 Wh/kg 168.8 Wh/kg
Etuvasemmalla	210x190 mm	210x190 mm
Minimitat sopiville kattiloille***	∅ 110 mm	∅ 110 mm
Normaali *	2100 W	2100 W
Booster*	2550 / 3000 W	2550 / 3000 W
Vakiokeittoastioiden luokka **	A	A
Energiankulutus ECcw**	186.4 Wh/kg	186.4 Wh/kg
Takavasemmalla	210x190 mm	210x190 mm
Minimitat sopiville kattiloille***	∅ 110 mm	∅ 110 mm
Normaali *	2100 W	2100 W
Booster*	2550 / 3000 W	2550 / 3000 W
	B	B
Vakiokeittoastioiden luokka **	188 Wh/kg	188 Wh/kg
Energiankulutus ECcw**
Takaisinkeskelle	-	210x190 mm
Minimitat sopiville kattiloille***	-	∅ 90 mm
Normaali *	-	2100 W
Booster*	-	2550 / 3000 W
Vakiokeittoastioiden luokka **	-	C
Energiankulutus ECcw**	-	159.5 Wh/kg
Edessäkeskellä	-	210x190 mm
Minimitat sopiville kattiloille***	-	∅ 90 mm
Normaali *	-	2100 W
Booster*	-	2550 / 3000 W
Vakiokeittoastioiden luokka **	-	C
Energiankulutus ECcw**		159.5 Wh/kg
Etuoikealla	210x190 mm	210x190 mm
Minimitat sopivill kattiloille	∅ 110 mm	∅ 110 mm
Normaali *	2100 W	2100 W
Booster*	2550 / 3000 W	2550 / 3000 W
Vakiokeittoastioiden luokka **	C	C
Energiankulutus ECcw**	159.5 Wh/kg	159.5 Wh/kg
Takaoikealla	210x190 mm	210x190 mm
Minimitat sopiville kattiloille***	∅ 110 mm	∅ 110 mm
Normaali *	2100 W	2100 W
Booster*	2550 / 3000 W	2550 / 3000 W
Energiankulutus ECcw**	159.5 Wh/kg	159.5 Wh/kg

* Ilmoitettu teho saattaa vaihdella keittoastian koon ja materiaalin mukaan
**Laskettu käyttäen suorituskyvyn mittaus mittausmenetelmää (EN 60350-2).
*** Pohjan minimihalkaisija riippuu keittoastian magneettisen materiaalin määrästä.

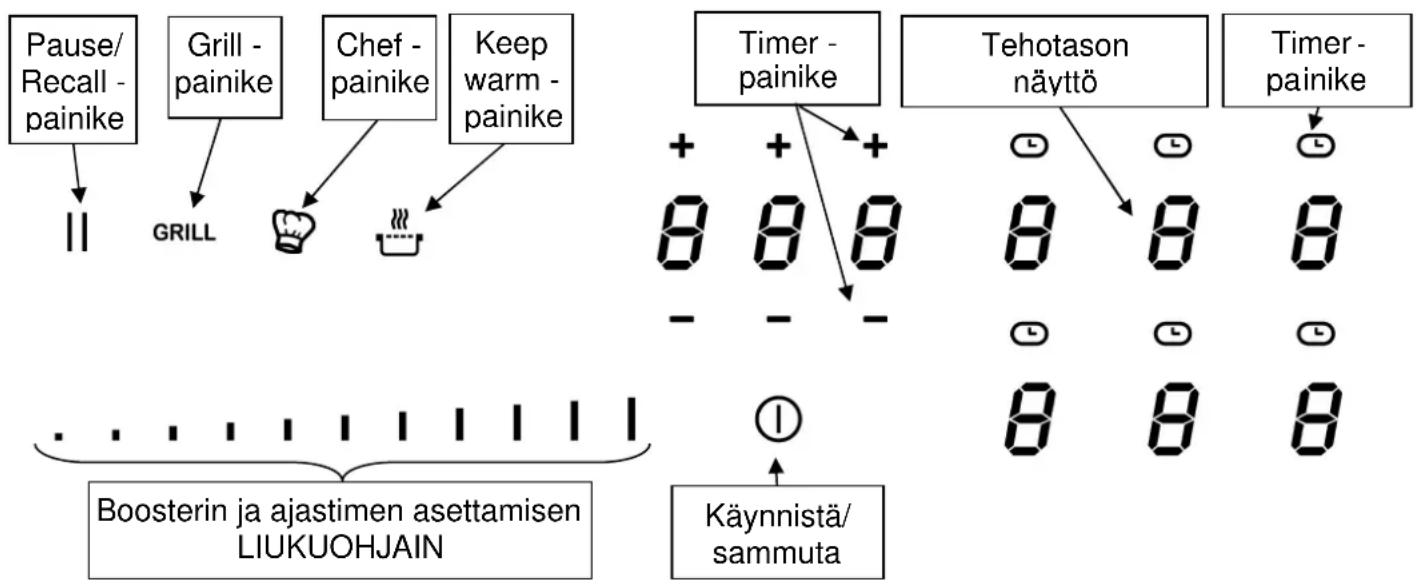

Ohjauspaneeli

Näyttö

Näyttö Merkitys Toiminto

1. Nolla Keittoalue on aktivoitu

1...9 Säädetty teho Valitse lämpötila

U Induktio ei toimi Keittoastia sopimaton/puuttuu

A Kiehautusautomatiikka Kiehautusautomatiikka aktivoitu

E Virheilmoitus Elektroniikkavirhe

H Jälkilämpö Keittoalue on edelleen lämmin

P Double booster Tuplaboosteri -toiminto on aktivoitu

„ „ Dobbelt booster Dobbelt-Booster-toiminto on aktivoitu

L Lukko Käyttöpaneeli on lukittu.

U Keep warm Lämpötila pidetään 70 °C:ssa.

II Pause Pysäytystoiminto on aktivoitu.

☐ Bridge 2 keittoaluetta on yhdistetty.

Grillitoiminto Grillitoiminto on aktivoitu

Ilmankierto

Jäähdytysjärjestelmä on täysautomaattinen. Kylmää ilmaa puhaltava tuuletin estää keittolevyn ylikuumenemisen. Tuuletin käynnistyy ja pysähtyy automaattisesti tarpeen mukaan

Induktion periaate

Jokaisen keittoalueen alla on induktiokäämi. Kun alue kytketään päälle, käämin aikaansaama magneettikenttä luo (indusoi) induktiovirtaa keittoastiaan, jossa on magnetisoiva pohja.

Keittoastian pohja kuumenee, kun taas keittoalue kuumenee pelkästään keittoastian lämmön vaikutuksesta.

Keittotasosta/alueesta saattaa kuulua käytössä hentoa huminaa tai naksahtelua, mikä on induktiokeittotasolle aivan normaalia.

Huomaa: Induktioliedellä ei voi käyttää kaikentyyppisiä keittoastioita.

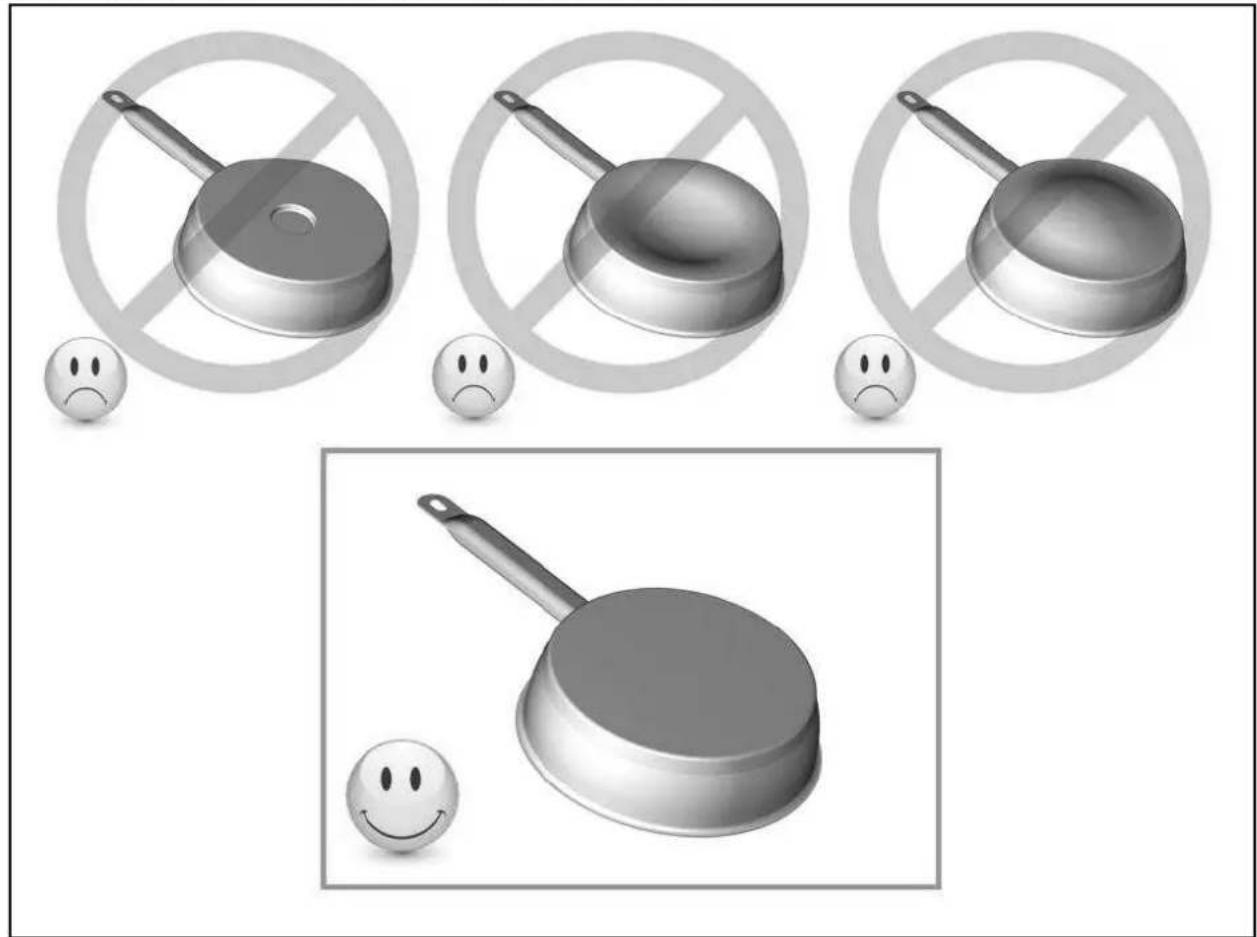

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta)

Sopimattomat keittoastiat

- Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.

Lasiset, keraamiset ja kiviset keittoastiat.

Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.

Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä*.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä, kun ne asetetaan induktioliedelle, mutta se on ihan normaalia.

Herkkä kosketuspaneeli

Keittotasoa ohjataan elektronisella kosketuspaneelilla, jossa on herkät, keittotasoon integroidut kosketuspainikkeet. Haluttu toiminto otetaan käyttöön koskettamalla kevyesti symbolia.

Elektroninen ohjausjärjestelmä ilmoittaa komennon rekisteröinnistä äänimerkillä, merkkivalolla, kirjaimella tai näytössä näkyvällä numerolla.

Kosketa kerrallaan vain yhtä painiketta.

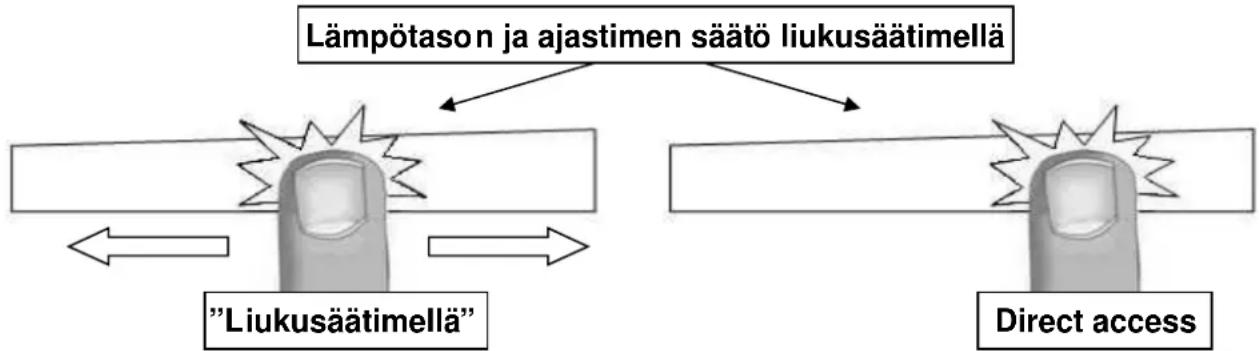

Lämpötason ja ajastimen säätö liukusäätimellä

Voit valita lämpötason liukusäätimellä (SLIDER), kun vedät sormea liukusäätimen päällä. Jos et halua käyttää liukutoimintoa, voit valita haluamasi lämpötason painamalla suoraan haluamaasi kohtaa (Direct access).

*Huomaa: Teho riippuu magneettisen raudan määrästä. Joissain keittoastioissa on hyvin vähän magneettista metallia, mikä pidentää keittoaikaa. Pahimmassa tapauksessa elektroniikka ei pysty tunnistamaan keittoastiaa.

Keittotason kytkeminen

• Keittotason virtapainike:

Tehtävä	Käyttöpaneeli	Näyttö
Kytkentä	Paina [	1 ]	[0]
Sammutus	Paina [ ]	Tyhjä tai

• Lämpöalueen virtapainike:

Tehtävä Käyttöpaneeli Näyttö ____

Lämpötason valinta tai Aseta sormi liukusäätimessä kohtaan [0] - [9] tai [U]

säätö ja vedä sormea oikealle tai vasemmalle

Lämpõalueen sammutus Vedä liukusäädin kohtaan [0] [0] tai [H]

Jos et tee mitään 20 sekunnin kuluessa, elektroninen ohjausjärjestelmä palaa valmiustilaan

Puttuvan/sopimattoman keittoastian automaattinen havaitseminen

Induktio ei toimi:

• Keittoalueella ei ole keittoastiaa, tai sille on asetettu induktioliedelle sopimaton keittoastia. Induktio ei tällöin toimi eikä keittoalueita voida käyttää. Näytössä näkyy [U]. Merkki katoaa, kun keittoalueelle asetetaan sopiva keittoastia.
• Keittoalue sammuu automaattisesti, kun siltä poistetaan keittoastia. Näytössä näkyy [U]. Merkki katoaa, kun keittoastia asetetaan takaisin keittoalueelle. Keittoalue jatkaa toimintaa aikaisemmin säädetyllä teholla.

Keittovyöhyke suljetaan käytön jälkeen. Älä jätä toimintoa [U] päälle.

Jälkilämmön ilmaisin

Keittoalue on kuuma jonkin aikaa myös käytön jälkeen. Jälkilämmön merkkivalo [H] ilmaisee tällöin, että keittoalueen pinnan lämpötila on yli 60°C. Älä sen vuoksi koske keittoaluetta tai aseta sen päälle lämpöherkkiä esineitä merkkivalon palaessa.

Muista myös, että lapset eivät huomaa jälkilämmön merkkivaloa. Pidä sen vuoksi lapsia silmällä niin kauan kuin merkkivalo palaa.

Huomaa: [H]-valon palaessa lämpimän keittoalueen/alueiden jälkilämmöllä voidaan pitää ruokaa lämpimänä ja säästää samalla energiaa.

Booster-toiminto

Keittoalueissa on booster-toiminto [ P ] toisin sanoen lämmöntehostin. Kun tämä toiminto on käytössä, keittoalue toimii 5 minuutin ajan tehotasolla 9 tavallista suuremmalla teholla. Tehostin on tarkoitettu esim. suurien vesimäärien nopeaan kuumentamiseen.

- Näin kytket ja sammutat booster-toiminnon:

Kun haluat	Käyttöpaneeli	Näyttö
Käyttää boosteria		Paina [ P ]	[ P ]
Sammuttaa boosterin		Liu'uta sormea SLIDERilla	[ P ] - [ 0 ]
tai paina [ P ]	[ P ]

- Näin boosteri toimii:

Kahdella keittoalueella on tehostin. Boosterin hyvin korkea teho saadaan aikaan pienentämällä toisen keittoalueen tehoa. Kun boosteri on käytössä, toinen keittoalue toimii vain teholla [6] tai [8], silloinkin, kun olet valinnut sille suuremman tehon. Tämä näkyy niin, että keittoalueella, jonka tehoa on vähennetty, vilkkuu ensin 9 ja tilalle vaihtuu sen jälkeen [6] tai [8].

Booster on aktiivinen Toisen alueen teho vähenee: (esim. teho 9)

näytössä näkyy [P] [9] muuttuu tehoksi [6] tai [8] valitusta alueesta riippuen

Huomaa: Kaksi samanpuoleista keittoaluetta eivät voi yhtä aikaa toimia täydellä teholla.

Double booster-toiminto

Tuplatehostimessa on kaksi asetusta

-> Vaihe 1 – Näytöllä näkyy [ P ]

-> Vaihe 2 – Näytöllä näkyy vuorotellen [11] a [P]

Kun tuplatehostin aktivoidaan keittoalue toimii tavallista suuremmalla teholla 10 minuuttia.

- Double booster-toiminnon käynnistys / sammutus:

Kun haluat	Käyttöpaneeli	Näyttö
Käynnistää boosterin	Paina [ P ]	[ P ]
Käynnistää tuplaboosterin	Paina uudelleen [ P ]	[ ] ja [ P ]		,, ,,
Sammuttaa booster-toiminnon tai paina [ P ]	[ 9 ]	[ 9 ]

- Double booster-toiminnon voi käynnistää myös suoraan [ P ]

Tee näin	Käyttöpaneeli	Näyttö
Valitse alue	Paina [0]	[0]
Käynnistä boosteri	Paina [P]	[P]
Käynnistä tuplaboosteri	Paina [P]	[ ] ja [P]	,, ,,
Sammuta booster-toiminto	Paina [-]		[9]

- Näin toimii tuplabooster-toiminto

Keittotasossa on rajoitettu suurin kokonaisteho, jonka vuoksi tuplaboosterin aktivointi vaatii elektroniikkaa pienentämään edessä olevan oikeanpuoleisen keittoalueen tehoa. Tämän keittoalueen näytöllä vilkkuu [ P ] muutaman sekunnin ajan, jonka jälkeen siihen tulee tälle alueelle sallittu tehotaso [ 0 ].

Ajastintoiminto

Ajastinta voit käyttää samaan aikaan kaikilla keittoalueilla. Voit lisäksi asettaa jokaiselle alueelle eripituisen ajan (nollasta 99 minuuttiin).

- Asentaaksesi / säätääksesi ajastimen:

Tee näin Käyttöpaneeli Näyttö ____

Valitse keittoalue Paina haluamaasi keittoaluetta [0]

Valitse tehotaso Vedä sormeasi liukukytkimellä [1] - [P]

Valitse "Timer" (ajastin) Paina [ ] Ajastinnäyttö syttyy

Vähennä aikaa Paina [- ] ajastinnäytöllä [60] > 59, 58...

Lisää aikaa Paina [ + ] ajastinnäytöllä Aika piteni

Muutaman sekunnin kuluttua näyttö [Ølakkaa vilkkumasta. Aika vahvistetaan ja ajastin käynnistyy.

- Pysäyttääksesi kypsennysajan:

Tee näin Käyttöpaneeli Näyttö ____

Valitse "Timer" (ajastin) Paina [ ] A Pastinnäyttö syttyy

Pysäytä aika Paina [- ] ajastinnäytöllä [000]

Jos useampia ajastuksia on tehty, toista yllä oleva menettely.

- Ajastimen käyttö munakellona

Munakello on itsenäinen toiminto. Se pysähtyy heti, kun keittoalueita käynnistetään. Jos munakello käynnistetään eikä keittoalueita ole samaan aikaan päällä, ajastin käy ajan päättymiseen asti.

Tee näin Käyttöpaneeli Näyttö ____

Käynnistä keittotaso Paina [ ] 2 sekuntia [0]

Valitse "Timer" (ajastin) Paina [000] ajastinnäytöllä [000]

Vähennä aikaa Paina [- ] ajastinnäytöllä [60] > 59, 58...

Lisää aikaa Paina [ + ] ajastinnäytöllä Aika piteni

Muutaman sekunnin kuluttua näyttö [ min ] lakkaa vilkkumasta. Aika vahvistetaan ja ajastin käynnistyy.

- Automaattinen sammutus valmistusajan päätyttyä:

Valmistusajan päätyttyä [ 000 ] vilkkuu, ja kuuluu äänimerkki. Jos haluat sammuttaa äänimerkin ja vilkkumisen, paina [- ] ja [ + ].

Kiehautusautomatiikka

Kaikilla keittoalueilla on kiehautusautomatiikka. Kun kiehautusautomatiikka on käytössä, keittotaso kuumentuu automaattisesti korkeimmalla tehotasolla, ja vaihtaa sen jälkeen valitulle tehotasolle jatkovalmistusta varten.

- Näin käynnistät kiehautusautomatiikan:

Tee näin Käyttöpaneeli Näyttö ____

Valitse tehotaso Vedä sormeasi liukukytkimellä tehoon [7] [7] vilkkuu [A]:n

kanssa

- Näin sammutat kiehautusautomatiikan:

Tee näin Käyttöpaneeli Näyttö ____

Valitse tehotaso Vedä sormeasi liukukytkimellä [0] - [9]

Pause-toiminto

Jos sinun täytyy yhtäkkiä poistua keittotasolta kesken kokkauksen, mutta pian sen jälkeen jatkat ruoan valmistusta, voit käyttää hyödyksesi "Pause"-toimintoa. Tämän toiminnon avulla voit sammuttaa keittotason ja käynnistää sen sitten halutessasi uudelleen samoilla tehotasoilla.

• Näin otat taukotoiminnon käyttöön / sammutat sen:

Tee näin	Käyttöpaneeli	Näyttö
Käynnistä tauko syttyvät	Paina [ II ] 2 sekunnin ajan	[ II ] ja merkkivalo
Sammuta tauko asetukset	Paina [ II ] 2 sekunnin ajan	Edelliset

Recall-toiminto

Kun olet sammuttanut keittotason ( ^① ), voit nopeasti palauttaa edelliset asetukset palautustoiminnon avulla.

• Kaikkien keittoalueiden tehotason (Boosteri)
• Ajastimen asetukset (minuutit, sekunnit)
• Lämpimänäpidon
• Kiehautusautomatiikan

Tee näin:

• Paina ( )2 sekunnin ajan.
• Paina sitten [ II ] ennen kuin valo lakkaa vilkkumasta.

Asetukset palautetaan.

Keittoaluetta ohjataan lämpötila-anturilla, joka kuumentaa alueen 70 °C asteeseen ja pitää lämpötilan siinä. Tämä estää veden kiehumisen tai ruoan palamisen kiinni.

• Näin otat Keep warm -toiminnon käyttöön:

Tee näin	Käyttöpaneeli	Näyttö
Valitse 70 °C	Paina [ ]	[U] ja [IMAGE]
Poista käytöstä	Vedä sormeasi liukukytkimellä	[0]-[9]
Lämpimänäpitoa voi käyttää korkeintaan 2 tuntia kerrallaan.

Bridge-toiminto

Tämän toiminnon avulla voit aktivoida 2 keittoaluetta samanaikaisesti ja samoilla toiminnoilla käyttäen niitä kuin yhtä yksittäistä keittoaluetta.

Tee näin	Käyttöpaneeli	Näyttö	____
Käynnistä keittotasoAktivoi siltatoiminto	Paina [ ] 2 sekunnin ajanAseta pannu toiselle yhdistettävistäkeittovyöhykkeistä, ja yhdistä vyöhykkeetpainamalla samaan aikaan molempienvalintanäppäintä.		[0] - [∩]

Käytä siltatoimintoa	Vedä sormeasi liukukytkimellä, joka määrää [1] - [9]
tehotason.
Sammuta siltatoiminto	Paina yhtä aikaa molempia keittotasoja [0]

Lukituspainike

Lukituksen käyttö estää tekemästä vahingossa muutoksia keittotason toimintoihin, erityisesti puhdistuksen aikana. Voit lukita kaikki käyttöpaneelin näppäimet lukuun ottamatta virtanäppäintä [

• Näin lukitset keittotason:

Tee näin	Käyttöpaneeli	Näyttö	____
Käynnistä keittotaso	Paina [ ]	2 sekunnin ajan. [0]
Lukitse keittotaso	Paina jotain kohtaa keittoalueen
		näytöllä 3 sekunnin ajan ja paina
		sitten liukukytkintä ja
		– ja pyyhkäise vasemmalta oikealle. [L]
Avaa keittotason lukitus	Paina	jotain kohtaa keittoalueen
		näytöllä 3 sekunnin ajan ja paina
		sitten liukukytkintä ja
		– ja pyyhkäise vasemmalta oikealle. [0] ja [H]

"Chef"-toiminto

Tämä toiminto muuttaa keittotason kahdeksi suureksi keittoalueeksi.

• Näin otat "chef"-toiminnon käyttöön / sammutat sen:

Tehtävä Käyttöpaneeli	Näyttö
Aktivoi "chef"-toiminto	Paina [ [IMAGE] ]	[3] ja [ [IMAGE] ], [9] ja [ [IMAGE] ]
Sammuta "chef"-toiminto	Paina [ [IMAGE] ]	[0]

Grillitoiminto

• Näin otat Grillitoiminto käyttöön sen:

Tee näin	Käyttöpaneeli	Näyttö
Aktivoi Grillitoiminto	Paina[ GRILL ]	[	] ja [ ]
Käytä Grillitoiminto	Vedä sormeasi liukukytkimellä	[	] ja [ ]

• Näin otat Grillitoiminto sammutat sen:

Tee näin	Käyttöpaneeli	Näyttö
Sammuta	Grillitoiminto	Paina[ GRILL ] [0]

Sopivat keittoastiat

- Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu teräs, valurauta)

Sopimattomat keittoastiat

- Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.

Lasiset, keraamiset ja kiviset keittoastiat.

Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva. Voit varmistaa keittoastian sopivuuden seuraavasti:

Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan käyttää induktioliedellä.

Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee merkki [U].

Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se on ihan normaalia. Ääni syntyy pelkästään keittoastiasta.

Tiettyyn rajaan asti keittoalue säätää itsensä automaattisesti keittoastian kokoon. Silti keittoastian pohjan halkaisijan pitää noudattaa taulukossa sivulla 64 annettua suositusta.

Parhaimman tuloksen saamiseksi keittoastia tulee sijoittaa keittoalueen keskelle.

*Huomaa: Teho riippuu magneettisen raudan määrästä. Joissain keittoastioissa on hyvin vähän magneettista metallia, mikä pidentää keittoaikaa. Pahimmassa tapauksessa elektroniikka ei pysty tunnistamaan keittoastiaa.

Säätöalueet

1 - 2	Sulatus Lämmitys	Kastikkeet, voi ja suklaa Valmisruoat
2 - 3 Kiehutus hiljalleen Sulatus Riisi, vanukkaat,	sokeri ja siirappi Vihannekset,kala ja pakasteet
3 - 4	Höyrytys	Vihannekset, kala ja liha
4 - 5	Keittäminen kiehautuksen jälkeen	Perunat, keitot, pastat ja tuoreet vihannekset
6 - 7	Keittäminen Kiehutus hiljalleen	Liha, maksa, kanamunat ja makkarat Gulassi
7 - 8	Keittäminen ja paistaminen	Perunat ja ohukaiset
9	Paistaminen Kiehauttaminen	Paistit ja munakkaat Vesi
P ja „ „	Paistaminen Kiehauttaminen Paistit	Suuren vesimäärän kiehauttaminen

PUHDISTUS JA HUOLTO

Varo, etteivät muovi-, alumiini- tai muut vastaavat esineet osu kuumaan keittoalueeseen. Jos näin pääsee käymään, poista tasoon tarttunut aine välittömästi lasikaapimella ja puhdista taso sen jälkeen erityisellä puhdistusaineella. Menettele samoin myös silloin, jos kuumalle keittoalueelle joutuu sokeria, marmeladia tai muita sokeria sisältäviä ruoka-aineita.

Sekä keittoastian että keittoalueen on oltava aivan kuivia ennen käyttöä.

Älä koskaan puhdista tasoa syövyttävällä tai hiovalla puhdistusaineella äläkä koskaan yritä irrottaa keittotasoon tarttunutta ruokaa veitsellä.

Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

Varo naarmuttamasta tason pintaa esimerkiksi rannerenkaalla, kellolla tai sormuksella.

Keittotaso pysyy siistinä, kun se käsitellään säännöllisesti erityisellä puhdistusaineella, joka myös ehkäisee lian ja laikkujen muodostumista. Huuhtele taso käsittelyn jälkeen kylmällä vedellä ja kuivaa pinta huolellisesti.

VIANETSINTÄ

Keittotasoa/keittoalueita ei voida kytkeä päälle

• keittoastia on sopimaton
• tasossa ei ole virtaa
• sulake on palanut
• lukkopainike on aktivoitu
• toimintonäppäimet ovat märät tai rasvaiset
• ohjauspaneeli on peitetty.

Näytössä näkyy [U]

• keittoalueella ei ole keittoastiaa
• keittoastia on sopimaton
• keittoastian halkaisija ei sovi keittoalueelle.

Näytössä näkyy [ E ]

• elektroniikkavirhe
• irrota pistoke ja kutsu paikalle huoltoasentaja.

Lämpöalueiden näytöissä näkyy [ L ].

- Katso lukituspainiketta käsittelevä kohta

Keittoalue sammuu käytön aikana

• ylikuumenemisen välttämiseksi keittoalue voi välillä sammua ja käynnistyä uudelleen
• keittoalue on ollut päällä erittäin kauan
  • toimintonäppäimet ovat peitettyinä
• tyhjän keittoastian pohja on ylikuumentunut.

Jäähdytyspuhallin jatkaa toimintaansa vaikka taso on sammutettu

- tämä on täysin normaalia – puhallin pysähtyy automaattisesti, kun keittotaso on jäähtynyt tarpeeksi.

Kiehautusautomatiikka ei toimi

• Keittoalue on edelleen kuuma [H]
• Olet valinnut tehon [9]

Keep warm -toiminnon [ U ] merkkivalo palaa:

- Katso Keep warm -toimintoa käsittelevä kohta.

[ II ] palaa näytössä:

- Katso Pause-toimintoa käsittelevä kohta.

Näytössä näkyy [ ] tai [ Er03 ] :

- Ohjauspaneelilla on nestettä tai joku esine. Symboli katoaa heti, kun ne on poistettu näyttöpaneelilta. Koodi voi näkyä myös, jos näppäimiä kosketaan liian pitkään.

Näytössä [E2] tai [E H]:

- Keittotaso on ylikuumentunut. Anna sen jäähtyä ja sen jälkeen voit taas käyttää sitä.

Näytössä näkyy [ E3 ] :

- Keittoastia ei sovellu. Vaihda toiseen astiaan.

Näytössä näkyy [E6]:

- Heikko virransaanti. Tarkista verkkovirran taajuus ja jännite. Tarkista sulake sähkötaulussa.

Näytössä näkyy [E8]:

- Jäähdyttimen ilmankierto on tukkeutunut. Poista tukos.

Näytössä [E C]:

- Konfiguraatiovirhe. Konfiguroi laite uudestaan (Katso kappaletta “[E 4] palaa”.)

Jos ongelma jatkuu edelleen, ota yhteys asiakaspalveluun.

YMPÄRISTÖNSUOJELU

• Pakkauksen materiaalit ovat ympäristöystävällisiä ja kierrätettäviä.

• Sähkölaitteissa on kierrätettäviä mutta myös ympäristölle vahingollisia materiaaleja. Ne ovat kuitenkin välttämättömiä laitteen virheettömän toiminnan ja turvallisuuden vuoksi.

• Älä hävitä laitetta kotitalousjätteen mukana.

• Ota yhteys asuinpaikkakunnallasi toimivaan käytöstä poistettujen kodinkoneiden vastaanottopisteeseen.

Asennuksen saa tehdä vain valtuutettu asentaja.

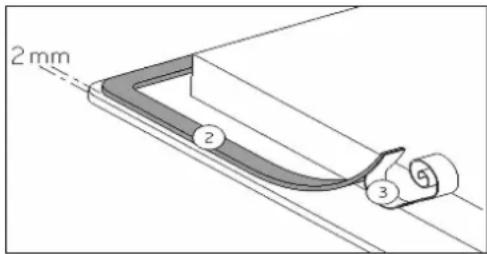

Tiivistyslista kiinnitetään näin:

Toimitukseen sisältyvä itseliimautuva tiivistelista kiinnitetään tason alareunaan. Taso asetetaan aukon keskelle. Tiivistelista estää vettä ja kosteutta tunkeutumasta keittotason ja alustan väliin. Siksi on tärkeää, että tiivistelista kiinnitetään kuvan osoittamalla tavalla.

Poista tiivistelistan suojapaperi (3) ja kiinnitä lista (2) 2mm:n etäisyydelle lasin ulkoreunasta

Aukko:

	Aukon mitat tasossa		Keittotason lasipinta
Tyyppi	Leveys	Syvyys	Leveys	Syvyys	Paksuus
WE613FSNW	560	490	590	520	4
WE784FSNW	750	490	780	520	4

• Seinien (taka- ja/tai sivuseinien) ja tason välisen etäisyyden pitää olla vähintään 50 mm.
• Keittotasolla on Y-lämpöluokitus, jonka mukaan tason toisella puolella ja takana saa olla korkea kaappi, kun taas toisella puolella saa olla korkeintaan keittotason korkuinen kaappi.
• Tason, johon keittotaso asennetaan pitää kestää kuumuutta 100 °C-asteeseen asti. Sama koskee keittotason välittömässä läheisyydessä olevia sivu- ja takaseiniä.
• Jotkut keittotasojen valmistuksessa usein käytetyistä aineista eivät siedä kosteutta. Suojaa aukon reunat sen vuoksi erikoisliimalla.
• Jos taso on pinnoitettu laminaatilla, sekä laminaatin että liiman tulee olla kuumuutta kestävää.
• Älä asenna keittotasoa astianpesukoneen päälle äläkä sellaisen uunin päälle, jossa ei ole jäähdytyspuhallinta.
• Keittotason alapuolelle on jätettävä vähintään 2 millimetrin rako mahdolliseen uuniin tai peitelevyyn, jotta ilma pääsee kiertämään kunnolla tason ympärillä.
• Jos keittotason alapuolelle asennetaan laatikko, laatikossa ei saa missään olosuhteissa säilyttää tulenarkoja/syttyviä tavaroita.
• Keittotason ja liesituulettimen välisen etäisyyden tulee noudattaa liesituulettimen käyttöohjeessa mainittuja ohjeita.
• Tarkista, ettei sähkökaapeli ole puristuksissa asennuksen jälkeen.

• VAROITUS: Käytä vain valmistajan hoitotuotteita ja käyttöoppaassa valmistajan suosittelemia hoitotuotteita. Sopimattomat puhdistusaineet voivat aiheuttaa vahinkoa.

• Keittotason saa kytkeä sähköverkkoon vain valtuutettu sähköasentaja.

• Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.
• Keittotaso on maadoitettava voimavirtasäännösten mukaan.
• Valmistajaa/maahantuojaa ei voida pitää vastuussa puutteellisesta tai virheellisestä maadoituksesta aiheutuneista vaurioista.
• Keittotason lähellä on oltava moninapainen virrankatkaisin, jonka kosketinten välillä tulee olla vähintään 3 mm.
• Keittotasoa ei saa liittää sähköverkkoon jatkojohdon tai sovittimen avulla.
• Johdon saa vaihtaa vain valtuutettu huoltoasentaja.
• Liitäntöjä koskevat tiedot löytyvät tyyppikilvestä.

Tärkeää!

• Tämän laitteen kytkentätiedot ovat 230 V\~ 50 / 60 Hz.
• Keittotaso on maadoitettava voimavirtasäännösten mukaan

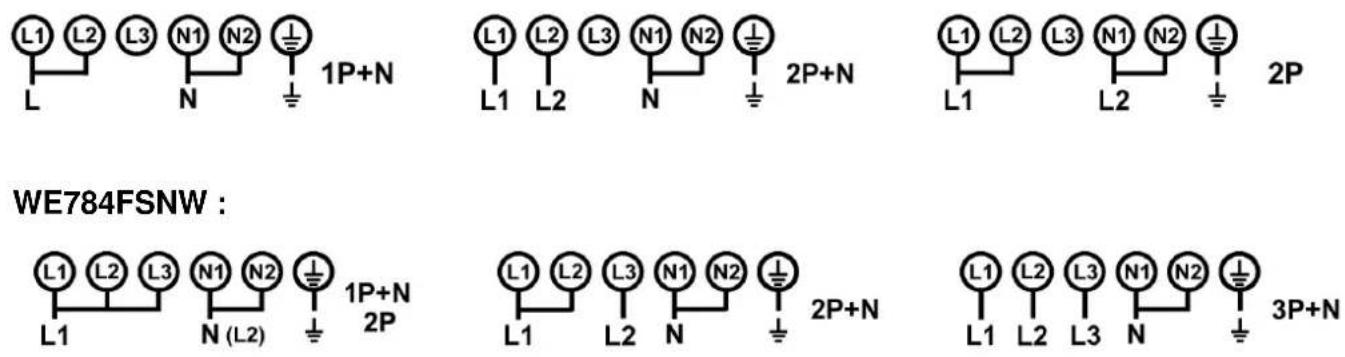

• Keittotaso liitetään sähköverkkoon liitäntäkaavion ja alla olevien ohjeiden mukaan.
• Liitäntäkotelo sijaitsee keittotason alapinnassa. Kotelo avataan työntämällä ruuvimeisseli aukkoon ja avaamalla kansi.

WE 613 FSNW

Maa	Kytkentätiedot	Liitäntä	Johdon halkaisija	Johdon tyyppi	Ampeeri
DK-S-FI	230V~1V+N50 / 60Hz	1 vaihe + N 3	x 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FI	400V~2V+N50 / 60Hz	2 vaihetta + N	4 x 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *
N	230V~2V50 / 60Hz	2 vaihetta 3	x 2,5 mm^2	H 05 VV - FH 05 RR - F	25 A *

* Laskennassa on noudatettu standardia EN 60 335-2-6

WE 784 FSNW

Maa	Kytkentätiedot	Liitäntä	Johdon halkaisija	Johdon tyyppi	Ampeeri
DK-S-FI-N	400V~2 F+N50 / 60Hz	2 vaihetta + N	4 x 1,5 mm ^2 H	05 VV - F 16 A *
DK-S-FI-N	400V~3F+N50 / 60Hz	3 vaihetta + N	5 x 1.5 mm ^2 H	05 VV - F 16 A *
N	230V	2 vaihetta 3	x 4 mm ^2 H 05 VV	- F 40 A *

*HUOM.: 230 V – vain Norja

WE613FSNW :

Tärkeää! Tarkista, että kaikki kaapelit on liitetty ja kiinnitetty oikein.

Valmistaja / toimittaja ei ole vastuussa tuote- tai henkilövahingoista, jotka johtuvat viallisesta asennuksesta tai puutteellisesta maadoituksesta.

TAKUU

Uudelle keittotasollenne myönnetään 2 vuoden takuu. Se kattaa valmistus- ja materiaalivirheet ja on voimassa laitteen dokumentoidusta ostopäivästä lukien. Takuuseen sisältyvät tarvikkeet, työpalkka ja ajo. Huoltoapua pyydettäessä on mainittava laitteen nimi ja sarjanumero, jotka löytyvät laitteen tyyppikilvestä.

Tyyppikilven tiedot on hyvä kirjoittaa käyttöohjeeseen. Tietojen avulla huoltoteknikon on myös helpompi löytää tarvittavat varaosat.

Takuu ei kata

• vikoja ja vaurioita, joiden syynä on muu kuin valmistus- tai materiaalivirhe.
  · jos laitteessa on käytetty muita kuin alkuperäisiä varaosia.
  · jos asiaa tuntematon henkilö on asentanut laitteen tai korjannut sitä.
  · jos tämän käsikirjan käyttöohjeita ei ole noudatettu.
  · jos laitteen asennuksessa ei ole noudatettu annettuja ohjeita.
• Naarmuja ja halkeamia lasissa, lasin värjäytymiä.

Kuljetusvauriot

Mahdollisista kuljetusvaurioista ON TEHTÄVÄ ilmoitus välittömästi, ja viimeistään 24 tunnin kuluessa laitteen vastaanottamisesta. Muussa tapauksessa asiakkaan vaatimukset voidaan hylätä. Kuljetusvaurio, joka todetaan jälleenmyyjän toimittaessa laitteen asiakkaalle, on ensisijaisesti asiakkaan ja jälleenmyyjän välinen asia. Mikäli asiakas itse huolehtii laitteen kuljetuksesta, laitetoimittaja ei ole velvoitettu korvaamaan mahdollisia kuljetusvaurioita.

Turhat huoltokäynnit

Jos osoittautuu, että olisit voinut itse korjata vian noudattamalla tämän käyttöohjeen neuvoja tai vaihtamalla sulakkeen, joudut maksamaan paikalle kutsumasi huoltoteknikon käynnin, koska takuu kattaa AINOASTÄAN valmistusvirheet.

Ammattikäyttö

Ammattikäyttö tarkoittaa laitteen käyttöä muualla kuin yksityistaloudessa (ravintola, kahvio, ruokala jne.) tai laitteen vuokraamista yhden tai useamman henkilön käyttöön. Jos laite hankitaan ammattikäyttöön, sille EI MYÖNNETÄ takuuta, koska tämä tuote on tarkoitettu ainoastaan normaaliin kotitalouskäyttöön.

HUOLTO

Piketa Oy

PL 420 / Rautatienkatu 19

33101 / 33100 Tampere

FINLAND

Phone [phone]
