BRUKSANVISNING EBUF530L2 Ecotronic

Gratulerer med ditt valg av ventilator. Våre produkter er designet og fremstilt for å møte dine forventninger, og vil helt sikkert bli en nyttig del av ditt moderne kjøkken. Vi håper du får mye glede av din nye ventilator.

GENERELL INFORMASJON

Ventilatoren er beregnet for å fjerne damp og os fra kjøkkenet. Den er designet for å kunne brukes i versjon med utsug til friluft og til resirkulasjon. Resirkulasjon krever at man kjøper og monterer et kullfilter.

Ventilatoren er designet for å monteres over en kokeplate med gass, induksjon eller keramisk. Ventilatoren har belysning og en motor for utsug som kan stilles inn i tre hastigheter.

MERK:

Før installasjon må det undersøkes grundig om det er skader på produktet. Hvis det oppdages skader, kontaktes den butikken hvor produktet er kjøpt.

Les grundig gjennom installasjonsanvisningen.

• Bruk utelukkende materialer, som oppfyller gjeldende lover og regler.
• Bruk et utluftningsrør med kortest mulig lengde. Jo lengere rør, jo dårligere sugeevne.
• Bruk så få vinkelrør som mulig.
• Unngå endring av rørets diameter. Diameteren skal i hele avtrekkets lengde være 150 mm. I motsatt fall reduseres sugeevnen kraftig, og lydnivået økes markant.
• Produsenten/distributøren kan ikke holdes ansvarlig for problemer vedrørende sugeeffekt eller lydnivå, hvis ovenstående ikke følges. Er forskriftene ikke fulgt, bortfaller garantien.

BORTSKAFFELSE AV EMBALLASJEN

Emballasjen beskytter ventilatoren mot transportskader. Emballasjematerialene er valgt ut fra miljø- og avfallsmessige hensyn og kan således gjenbrukes. Gjenbruk av emballasjematerialene sparer råstoff og minsker avfallsproblemene. Emballasjen bør derfor avleveres på nærmeste gjenbruksstasjon/oppsamlingssted. Emballasjedeler (f.eks. folier, polystyrenskum) kan være farlig for barn. Fare for kvelning! Oppbevar derfor emballasjedeler utenfor barns rekkevidde, og lever inn materialet raskest mulig.

BORTSKAFFELSE AV ET GAMMELT PRODUKT

Gamle elektriske og elektroniske produkter inneholder fremdeles verdifulle materialer. De kan imidlertid også i begrenset omfang inneholde skadelige stoffer, som er nødvendige for deres funksjon og sikkerhet.

Hvis produktene kastes sammen med husholdningsavfallet eller behandles feil, kan det skade helse og miljøet. Kast derfor ikke det gamle produktet med husholdningsavfallet.

Det gamle produktet leveres i stedet på nærmeste oppsamlingssted eller den lokale gjenbruksstasjonen, så delene kan bli gjenbrukt. Sørg for at det gamle produktet oppbevares utilgjengelig for barn, inntil det leveres på gjenbruksstasjonen.

SIKKERHETSANVISNINGER

Vennligst les bruksanvisningen grundig, før ventilatoren tas i bruk.

Den gir viktige opplysninger om sikkerhet, montering, bruk og vedlikehold. Dermed beskyttes både personer og ventilator.

Vennligst spar på bruksanvisningen, og gi den videre til en eventuell senere eier.

Ventilatoren er beregnet til bruk i en vanlig husholdning. Motor og lys er beregnet til bruk i forbindelse med matlaging, ikke til generelt luftskifte eller rombelysning.

All annen bruk er på eget ansvar og kan være forbundet med fare. Produsenten/importøren kan ikke gjøres ansvarlig for skader oppstått på grund av feil bruk eller feilaktig betjening.

Før tilkobling av ventilatoren bør det kontrolleres at tilkoblingsforholdene stemmer overens med de tilkoblingsdata (spenning og frekvens), som er angitt på typeskiltet. Det er svært viktig at disse data stemmer overens, så ventilatoren ikke skades. I tvilstilfelle kontaktes en fagmann.

Ventilatorens elsikkerhet kan kun garanteres, når det er etablert forskriftsmessig jording. Det er meget viktig at denne grunnleggende sikkerhetsforanstaltning kontrolleres, og at installasjonene i tvilstilfelle gjennomgås av en fagmann. Produsenten/importøren kan ikke gjøres ansvarlig for skader som er oppstått på grunn av manglende eller avbrutt jordledning (f.eks. elektrisk støt).

Installasjon og reparasjon må kun foretas av fagfolk. Installasjon og reparasjon foretatt av ukyndige kan medføre betydelig fare for brukeren og er ikke omfattet av reklamasjonsordningen. Innbygging og montering av denne ventilatoren på et ikke-stasjonært oppstillingssted (f.eks. et skip) må kun utføres av fagfolk er kun med hensyn til sikkerhetsforskriftene for bruk av denne ventilatoren.

Tilkobling må ikke skje ved hjelp av en skjøteledning. En skjøteledning gir ikke den nødvendige sikkerheten (f.eks. fare for overoppheting).

Arbeid aldri med åpen ild under ventilatoren; unngå flambering, grillsteking o.l.

Ventilatoren som er slått på, trekker flammene inn i filteret, og på grunn av det oppsugde kjøkkenfettet oppstår det brannfare!

Hvis det arbeides med olje eller fett, skal man hele tiden holde øye med gryter, panner og frityrgryter. Også grillsteking over elektrisk grillutstyr skal skje under konstant oppsyn. Overopphetet olje og fett kan selvantenne og derved sette fyr på ventilatoren.

Bruk aldri ventilatoren uten fettfiltre, da fett- og smussavleiringer kan nedsette ventilatorens funksjon.

Filtrene må rengjøres eller skiftes med jevne mellomrom. Et overmettet fettfilter medfører brannfare!

Bruk aldri et damprengjøringsapparat til rengjøring av ventilatoren. Dampen kan trenge inn i spenningsførende deler og forårsake kortslutning.

Ventilatoren er beregning for å betjenes av voksne, som har lest bruksanvisningen. Barn kan ofte ikke forstå hvilke farer som kan oppstå ved feil betjening av ventilatoren. Sørg derfor for å holde barn under oppsyn, när de er i nærheten av ventilatoren, og hold øye med at barn ikke får fingre inn under panelet, när dette kjøres ned.

Ventilatoren må ikke monteres over ildsteder hvor der brukes fast brensel.

Til utluftningsrør må det kun brukes rør eller slanger av ikke-brennbart materiale.

Utluftning må ikke skje gjennom røykkanal, skorstein eller ventilasjonssjakt, hvis disse brukes til utluftning av rom med ildsteder.

Hvis utluftning foretas gjennom en røykkanal eller skorstein som ikke lenger er i bruk, må myndighetenes forskrifter overholdes.

Bruk av ventilatoren samtidig med et ildsted som er avhengig av luften i rommet

Advarsel: Fare for forgiftning!

Hvis det i samme rom eller ventilasjonssystem brukes både ventilator og ildsted, som er avhengig av luften i rommet, bør det utvises største forsiktighet.

Ildsteder, som er avhengige av luften i rommet, kan f.eks. være gass-, olje-, tre-, eller kulldrevne varmeapparater, gjennomstrømmingsvannvarmere, varmtvannsbeholdere eller gassovner, som får deres forbrenningsluft fra rommet der de står, og hvis utblåsningsgass ledes ut i friluft via f.eks. en skorstein.

Ved utlufting til friluft, også med ekstern vifte, suger ventilatoren luft ut av kjøkkenet og rommene ved siden av.

Hvis lufttilførselen ikke er tilstrekkelig, oppstår det et undertrykk. Ildstedene får for lite forbrenningsluft. Forbrenningen hemmes.

Giftige forbrenningsgasser kan bli trukket inn i oppholdsrommene fra skorsteinen eller utsugingssjakten. Det kan være livsfarlig!

Ventilatoren kan uten fare brukes samtidig med et ildsted, som er avhengig av luften i rommet, hvis undertrykket i rommet eller ventilasjonssystemet maks er 4 Pa (0,04 mbar), slik at tilbakesug av forbrenningsgass unngås.

Dette kan oppnås, hvis det kan strømme frisk luft til forbrenning inn gjennom åpninger i f.eks. dører og vinduer. Man bør forsikre seg om at tverrsnittet på åpningene er tilstrekkelig stort.

Ved vurdering bør hele husets ventilasjonssystem tas i betraktning. I tvilstilfelle kontaktes den lokale skorsteinsfeiermester.

For å oppnå sikker funksjon kan det være nødvendig:

• å kombinere ventilatoren med en vinduskontakt, som kun lar ventilatoren fungere, hvis vinduet er åpnet tilstrekkelig
• å tilkoble en automatisk innsugningsvifte eller å åpne en motordreven ventilasjonsklaff, när ventilatoren slås på
• automatisk å slukke ildstedet som er avhengig av luften i rommet, när ventilatoren blir slätt på.

Kontakt under alle omstendigheter den lokale skorsteinsfeiermester.

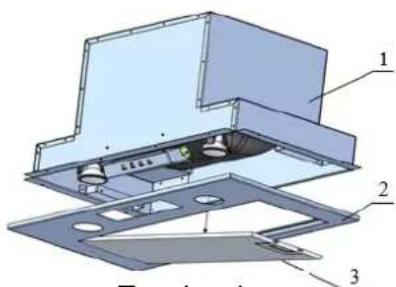

Innhold i kassen:

1. Ventilatorens korpus
2. Frontplate
3. Fettfilter
4. Åtte skruer 3 x 12
5. Fire skruer 3,9 x 6,5

• Fjern fettfilteret av aluminium (3) (Tegning 4)
• Løsne kabelen som forbinder betjeningspanelet med ventilatorens motor (Tegning 6)

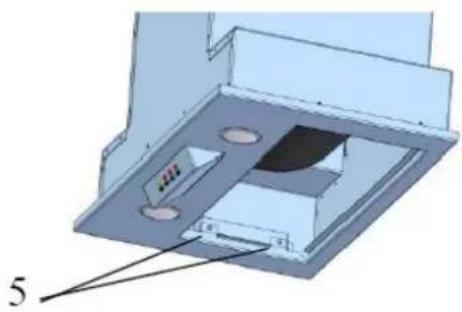

- Skru ut de 4 skruene på den innvendige siden (5) (to fra venstre og to fra høyre side) for å avmontere frontplaten, så åpningene blir synlige. Åpningene er til å feste ventilatoren til skapet (tegning 4 og 5)
- Etter avmonteringen av frontplaten skal ventilatorens korpus skrus til skapet ved hjelp av de åtte skruene (4) (tegning 4). Husk å ta høyde for den anbefalte minimumsavstanden
- Skru frontplaten på plass i ventilatoren ved hjelp av 4 skruer (5) (tegning 4 og 5)
• Koble til kabelen som forbinder betjeningspanelet med ventilatorens motor (tegning 6)
- Sett fettfiltret på plass (3) (tegning 4).

1. Med avtrekk til det fri (fig. 3) – hvor luften suges ut av bygningen, idet ventilatoren via et avtrekksrør på ∅150mm knyttes til en utvendig rist.
2. Med resirkulasjon (fig.4) – hvor luften kommer ut av ventilatoren og tilbake i rommet igjen.
3. Det er VIKTIG VED RESIRKULASJON, at luften kan ledes ut i rommet via en utblåsningsrist.
4. Ved resirkulasjon skal det brukes kullfiltre – NB bruker 2 stk. (KJ∅PES I TILLEGG).

MONTERING

Avstanden «A» mellom ventilatorens nederste kant og kokeplaten skal utgjøre minst 60 cm, når det gjelder en gasskokeplate og 40 cm, når det gjelder en vanlig induksjon- eller en keramisk kokeplate (fig.1).

Under monteringen av ventilatoren, skal man overholde de gjeldende forskriftene vedrørende å lede bort luften.

MERK

Under monteringen av ventilatoren, skal man overholde de gjeldende forskriftene vedrørende å lede bort luften.

BETJENING

Betjeningspanel

F – Indikatorlys som viser at ventilatoren er i gang

MONTERING AV VENTILATOREN

• Minimale mål for skapet er 600 x 300 x 660
• Åpninger skal skjæres ut som på tegningen (fig.14)
  • Ventilatoren stilles inn i skapet
• 4 skruer M4 x 10 løses og monteringslistene trekkes mot veggene, inntil de er helt under skapet. Deretter skrus skruene fast, inntil platene presses på plass (fig.14)
• Ventilatoren kan også festes til skapet ved den bakerste veggen ved hjelp av håndtak, som medfølger i settet (fig.13)

FETTFILTER

Fettfilter renses en gang i måneden, eller alt etter bruk.

For å rense et fettfilter skal man ta det ut og skylle med varmt vann med tilsetning av fettoppløsende midler eller sette det stående i oppvaskmaskinen. Filtrene kan misfarges ved vask i oppvaskmaskin.

Fettfiltrene skal under rengjøring, behandles varsomt. Etter skylling og tørking, settes filteret på plass i ventilatoren igjen. Hvis fettfiltrene ikke renses regelmessig, slites de raskere og ventilatoren kan miste sin yteevne.

KULLFILTER

Når ventilatoren arbeider som resirkulasjon, absorberer kullfiltret lukte fra matlagingen. Ventilatoren er bygget slik at det skal monteres kullfiltre på begge sider av motoren. Kullfiltrene kan ikke vaskes eller brukes igjen, og bør skiftes ca. hver 3 måned, eller oftere hvis ventilatoren brukes svært mye.

Utskiftning av kullfilter

• Slå av strømforsyningen til ventilatoren, fjern fettfiltrene
• Fjern kullfilter som er plassert inne i ventilatoren ved motorens korpus, på begge sider, ved å vri dem mot uret.
• Nye kullfiltre settes på i omvendt rekkefølge pkt. 2. Kullfilter settes på motorkroppen og vris for å sette det fast.

BELYSNING

Belysningen består av to LED-pærer SMD hver med yteevne 2 W. LED lysets kontaktstøpsel er av typen GU10 MINI.

Utskiftning av lys

For å skifte en LED-pære, skal man gjøre følgende:

• Slå av strømmen til ventilatoren
• Press på pæren og vri den ca. 45° mot klokken
  • Fjern den brukte pæren
• Sett inn en ny pære (kontroller data på datatavlen) ved å punktene ovenfor i omvendt rekkefølge
• Koble til strømmen til ventilatoren igjen

RENGJ∅RING OG VEDLIKEHOLD

Regelmessig rengjøring og vedlikehold av ventilatoren vil sikre god yteevne, drift og en forlenget levetid på ventilatoren. ventilatoren og fettfiltrene skal rengjøres minst en gang i måneden på grunn av fare for brann.

Man bør særlig være oppmerksom på at fettfiltrene rengjøres og kullfiltre skiftes i overensstemmelse med produsentens anbefalinger.

Før rengjøringen, skal ledningen tas ut av stikkontakten for å bryte strømtilførselen. Utvendig skal ventilatoren rengjøres med en fuktig klut med ikke-etsende rengjøringsmiddel. Man kan bruke milde rengjøringsmidler som f.eks. oppvaskmiddel.

Bruk av avkalkningsmidler, midler til rengjøring i toaletter og lignende vil forårsake skade på metalloverflater eller maling.

ECODESIGN

Som et resultat av Europa-Parlamentets nye regulativer - hhv. EU65 «Energimerking» og EU66 «Ecodesign, som trådte i kraft 1. januar 2015 – er alle Witts ventilatorer tilpasset disse nye energimerking-kravene.

Alle ventilatorer er nå utstyrte med ny elektronikk, heriblant en timerenhet for sugestyrken, når yteevnen overstiger 650 m ^3 /t. Dette gjelder alle modeller med interne motorer og med en yteevne over 650 m ^3 /t. Timerenheten skifter automatisk fra høyeste nivå til nest høyeste efter 5 minutter. Ventilatorer med eksterne motorer er også utstyrte med denne timerenheten, som automatisk skifter fra høyeste til nest høyeste nivå, når yteevnen overstiger 650m ^3 /t. Eksterne motorer med en yteevne over 650 m ^3 /t på både høyeste og nest høyeste nivå skifter ned til nest høyeste nivå etter 7 minutter.

I «standby»-mode er ventilatorens energiforbruk lavere enn 0,5 W.

GARANTI

Det er 5 års reklamasjonsrett på fabrikasjons- og materialfeil på ditt nye produkt gjeldende fra dokumentert kjøpsdato. Garantien omfatter materialer, arbeidslønn og kjøring. Ved henvendelse om service er det fint at du har produktets navn og serienummer klart. Disse opplysningene finnes på typeskiltet. Skriv evt. opplysningene ned her i bruksanvisningen, så har du dem for hånden. Det gjør det lettere for servicemontøren å finne de riktige reservedelene.

• Feil og skader som ikke skyldes fabrikasjons- og materialfeil
• Ved dårlig vedlikehold og mangel på rengjøring av produktet
• Ved brann- og /eller vann- og fuktskader på produktet
  • Ved reparasjon udført av ikke-fagmann
• Ved transportskader der produktet er transportert uten korrekt emballasje
  • Hvis det er brukt uoriginale reservedeler
• Hvis anvisningene i bruksanvisningen ikke er fulgt
• Hvis ikke installasjonen er gjort som anvist
• Hvis ikke-faglæerte har installert eller reparert produktet
• Defekte pærer

Transportskader

En transportskade som konstateres ved forhandlerens levering hos kunden er utelukkende en sak mellom kunden og forhandleren. I tilfeller der kunden selv har stått for transporten av produktet, påtar leverandøren seg ingen forpliktelse i forbindelse med evt. transportskade. Evt. transportskader skal omgående gis beskjed om og senest 24 timer etter at varen er levert. I motsatt fall vil kundens krav bli avvist.

Ubegrundede servicebesøk

Hvis man tilkaller en servicemontør, og det viser seg, at man selv kunne ha rettet feilen, ved f.eks. å følge anvisningene her i bruksanvisningen eller ved å skifte en sikring i sikringsskapet, må kunden selv betale for servicebesøket.

Kommersielle innkjøp

Kommersielle innkjøp er alle kjøp av apparater som ikke skal brukes i en privat husholdning, men anvendes til næringsvirksomhet eller andre kommersielle formål (restaurant, café, kantine etc.) eller brukes til utleie eller annen anvendelse som omfatter flere brukere.

I forbindelse med næringsvirksomhet ytes ingen garanti, fordi dette produkt bare er beregnet til alminnelig husholdning.

SERVICE

Service skal meldes til vår service partner Service Companiet, via deres hjemmeside – eller TLF 23 89 72 66http://www.servicecompaniet.no/

• [e-mail]
- Skjema fylles ut av forhandler eller sluttbruker.
• Service Companiet håndtere saken.
- Fabrikat, modell, serienummer, evt. produktnummer, kjøpsdato, forhandler, beskrivelse av feil, kundeopplysninger - skal informeres om.

*Forbehold for trykkfeil.
