BRUKSANVISNING WIF825FSW Witt

Tryk på [- ] på timerdisplayet [ 000 ]

Tryk på [- ] tasten på timerdisplayet [ 60 ] til 59, 58...

Træk fingeren hen over "SLIDEREN" [7] blinker med [A]

Træk fingeren hen over "SLIDEREN" [0] til [9]

Stop&Go

Recall proceduren er som følgende:

og [Pausetasten].Slip begge taster og

tryk på [Cheftasten] [L]

Slip begge taster og tryk på [Pausetasten]

Funktionen "Chef"

Kogegrejets størrelse

Displayet viser [ ] eller [ Er03 ] :

Displayet viser [E2] eller [E H]:

• Les hele bruksanvisningen før du tar platetoppen i bruk. På den måten beskytter du deg selv mot uhell og unngår skader på platetoppen.
• Ta vare på denne bruksanvisningen slik at du kan slå opp i den senere hvis det er noe du kommer i tvil om. Hvis du selger eller overdrar platetoppen, må du sørge for at den nye eieren også får bruksanvisningen.
• Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om
• platetoppen har fått en skade, må du ta kontakt med en autoriser servicemontør. Du må IKKE ta platetoppen i bruk hvis den er skadet.
• En skade må straks meldes til butikken der du kjøpte platetoppen.
• Platetoppen er bare beregnet for matlaging i en normal husholdning. Annen bruk er ikke tillatt og kan være farlig. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av feilaktig betjening eller uhensiktsmessig bruk av platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen skal installeres i samsvar med gjeldende lover og regler.
• Ikke prøv å reparere platetoppen selv. Reparasjoner må bare foretas av en autorisert servicemontør. Reparasjoner utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Ikke trekk ut støpselet av stikkontakten ved å trekke i ledningen.
• Ikke la barn leke med platetoppen eller bruke den uten å være under oppsyn av voksne.
• Ikke bruk apparatet med ekstern timer eller separat fjernkontroll
• Vær oppmerksom på at en kokesone blir svært varm når den er i bruk, og at den vil være varm i et stykke tid etter at den er slått av. La derfor aldri en gryte eller panne som inneholder varm olje/varmt fettstoff bli stående på konesonen uten å holde øye med den.
• Ikke la platetoppen være uten oppsyn når du arbeider med fett eller olje. Overopphetet fett eller olje kan selvantenne og sette fyr på kjøkkenhetten. Brannfare!

- Dersom fett eller olje begynner å brenne, må du aldri prøve å slukke ilden med vann.

- En ev. skuff rett under platetoppen må ikke brukes til lagring av brannfarlige gjenstander som f.eks. spraybokser.

- Platetoppen må ikke innbygges over oppvaskmaskiner, vaskemaskiner, tørketromler eller kjølemøbler, da den temmelig høye strålevarmen fra platen vil kunne skade slike produkter.

- Bruk bare kokekar med tykk og plan bunn. Ikke bruk gryter/panner med uslipt eller ru bunn, da de kan ripe platen. Sørg for at kokekarene har helt ren bunn, da selv små sandkorn kan ripe platen.

- Sett aldri varme kokekar hen over betjeningstastene, da elektronikken under dem i så fall kan ta skade.

- Ikke flamber rett under en avtrekkshette, da fettfiltrene kan antennes av flammene fra flamberingen.

- Ikke varm opp lukkede beholdere (f.eks. konservesbokser) på en kokesone, da slike beholdere kan sprenges på grunn av trykket som oppstår inne i dem.

- ADVARSEL: La ikke platetoppen være uten tilsyn når du jobber med fett eller olje. Overopphetet fett eller olje kan antenne og sette fyr på hetten. Brannfare!

- FORSIKTIG: Matlagingen må være under oppsyn. Korte matlagingsprosedyrer må overvåkes kontinuerlig.

- ADVARSEL: Brannfare: Ikke bruk platetoppen som ppbevaringsplass

- Ikke bruk platetoppen som avlastningsplass for f.eks. gjenstander av metall. Metallet kan bli varmt, smelte eller ev. bryte i brann på grunn av varmen fra en kokesone som er slått på, eller restvarmen fra en kokesone som er slått av.

- Ikke slå på en kokesone uten å sette kokekar på den. Sett heller aldri tomme kokekar på en kokesone som er slått på.

- Sukker i fast eller flytende form, plast eller aluminiumsfolie må ikke komme i berøring med en varm platetopp. Disse materialene smelter og klistrer fast og kan medføre misfarging eller revner i platetoppen. Dersom de likevel kommer i berøring med platetoppen, må du straks slå den av og fjerne sukkeret, plasten eller aluminiumsfolien fra platetoppen mens den ennå er varm. Bruk en glasskrape til å fjerne det med.

- Slå av strømmen før rengjøring eller vedlikehold.

- Ikke bruk sterke rengjøringsmidler, midler med skurende effekt som f.eks. grill- eller ovnsspray, flekk- eller rustfjerner eller skuresvamp.

- Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.

- Ikke oppbevar magnetiserbare gjenstander, f.eks. kredittkort, lommeregnere og disketter nær en platetopp som er slått på, da de i så fall kan ta skade.

- Personer med pacemaker bør ta hensyn til at det i umiddelbar nærhet av en induksjonsplatetopp som er slått på, oppstår et magnetisk felt som muligens kan påvirke pacemakeren. I tvilstilfeller bør du ta kontakt med din lege.

- Sett alltid kokekarene midt på kokesonen. Du er da sikker på å unngå de elektromagnetiske feltene.

- Når en uttjent platetopp skal kasseres, bør alle kabler klippes over helt inne ved platetoppen slik at den ikke kan være til fare for barn. Sørg for at apparatet destrueres på en miljømessig forsvarlig måte ved å avlevere det på en mottaksstasjon for slikt avfall.

- Tenk også på at produktet kan inneholde deler som kan gjenbrukes.

- Forsøk aldri å slukke brann med vann. Slå av platetoppen og kvel brannen med f.eks et lokk eller et brannteppe.

BRUK AV DÅRLIG KVALITET PÅ KOKEUTSTYR ELLER MAGNETISKE ADAPTERE (TIL BRUK VED BENYTTELSE AV IKKE-MAGNETISKE KOKEUTSTYR) MEDF∅RER FRAFALL AV GARANTIANSVAR PÅ PRODUKTET.

ÅRSAKEN ER, AT OMTALTE PRODUKTER OG KOKEUTSTYR SKADER KOKEPLATENS ELEKTRONISKE KOMPONENTER OG GLASS.

Tekniske data

Type	WIF60QFWIF70QFWIP88QFW	WIF825FSW	WIF925FS	WIF82QF
Total effekt	7400 W	10400 W	10400 W	11100 W
Relativt energiforbruk for koketoppen, ECkoketopp**	180.5 Wh/kg	187 Wh/kg	176.3 Wh/kg	178 Wh/kg
Foran venstre	210x190 mm	∅ 160 mm	210x190 mm	210x190 mm
Min. diameter på egnete kokekar	∅ 110 mm	∅ 90 mm	∅ 110 mm	∅ 110 mm
Normal*	2100 W	1400 W	2100 W	2100 W
Med booster / Dobbelt booster*	2500 / 3000 W	2100 W	2500 / 3000 W	2500 / 3000 W
Standardisert kategori for kokekar**	B	A	B	B
Energiforbruk ECcw**	188 Wh/kg	191.8 Wh/kg	188 Wh/kg	188 Wh/kg
Bak venstre	210x190 mm	∅ 145 mm	210x190 mm	210x190 mm
Min. diameter på egnete kokekar	∅ 110 mm	∅ 90 mm	∅ 110 mm	∅ 110 mm
Normal*	2100 W	1400 W	2100 W	2100 W
Med booster / Dobbelt booster*		1850 W	2500 / 3000 W	2500 / 3000 W
Standardisert kategori for kokekar**	B	A	B	B
Energiforbruk ECcw**	188 Wh/kg	170.9 Wh/kg	188 Wh/kg	188 Wh/kg
Midt bakre varmesone	-	∅ 250 mm	∅ 250 mm	210x190 mm
Min. diameter på egnete kokekar	-	∅ 110 mm	∅ 110 mm	∅ 110 mm
Normal*	-	2300 W	2300 W	2100 W
Med booster / Dobbelt booster*	-	3000 W	3000 W	2300 / 3000 W
Standardisert kategori for kokekar**	-	D	D	A
Energiforbruk ECcw**	-	196.5 Wh/kg	196.5 Wh/kg	186.4 Wh/kg
Midt foran varmesone	-	-	-	210x190 mm
Min. diameter på egnete kokekar	-	-	-	∅ 110 mm
Normal*	-	-	-	2100 W
Med booster / Dobbelt booster*	-	-	-	2300 / 3000 W
Standardisert kategori for kokekar**	-	-	-	A
Energiforbruk ECcw**	-	-	-	186.4 Wh/kg
Foran høyre	210x190 mm	210x190 mm	210x190 mm	210x190 mm
Min. diameter på egnete kokekar	∅ 110 mm	∅ 110 mm	∅ 110 mm	∅ 110 mm
Normal*	2100 W	2100 W	2100 W	2100 W
Med booster / Dobbelt booster*	2500 / 3000 W	2500 / 3000 W	2500 / 3000 W	2500 / 3000 W
Standardisert kategori for kokekar**	A	B	C	C
Energiforbruk ECcw**	186.4 Wh/kg	188 Wh/kg	159.5 Wh/kg	159.5 Wh/kg
Bak høyre	210x190 mm	210x190 mm	210x190 mm	210x190 mm
Min. diameter på egnete kokekar	∅ 110 mm	∅ 110 mm	∅ 110 mm	∅ 110 mm
Normal*	2100 W	2100 W	2500 / 3000 W	2500 / 3000 W
Med booster / Dobbelt booster*	2500 / 3000 W	2500 / 3000 W	2500 / 3000 W	2500 / 3000 W
Standardisert kategori for kokekar**	C	B	C	C
Energiforbruk ECcw**	159.5 Wh/kg	188 Wh/kg	159.5 Wh/kg	159.5 Wh/kg

*Effekten kan variere avhengig av kokekarets størrelse og materiale.
** Beregnet etter metoden for måling av yteevne (EN 60350-2).

**Minimum størrelse 100mm er avhengig av kokeutstyrets kvalitet. Dårlig kvalitet stiller større krav til diameter på kokeutstyret. Liten diameter og dårlig kvalitet på kogeutstyr forlenge oppvarmingstiden.

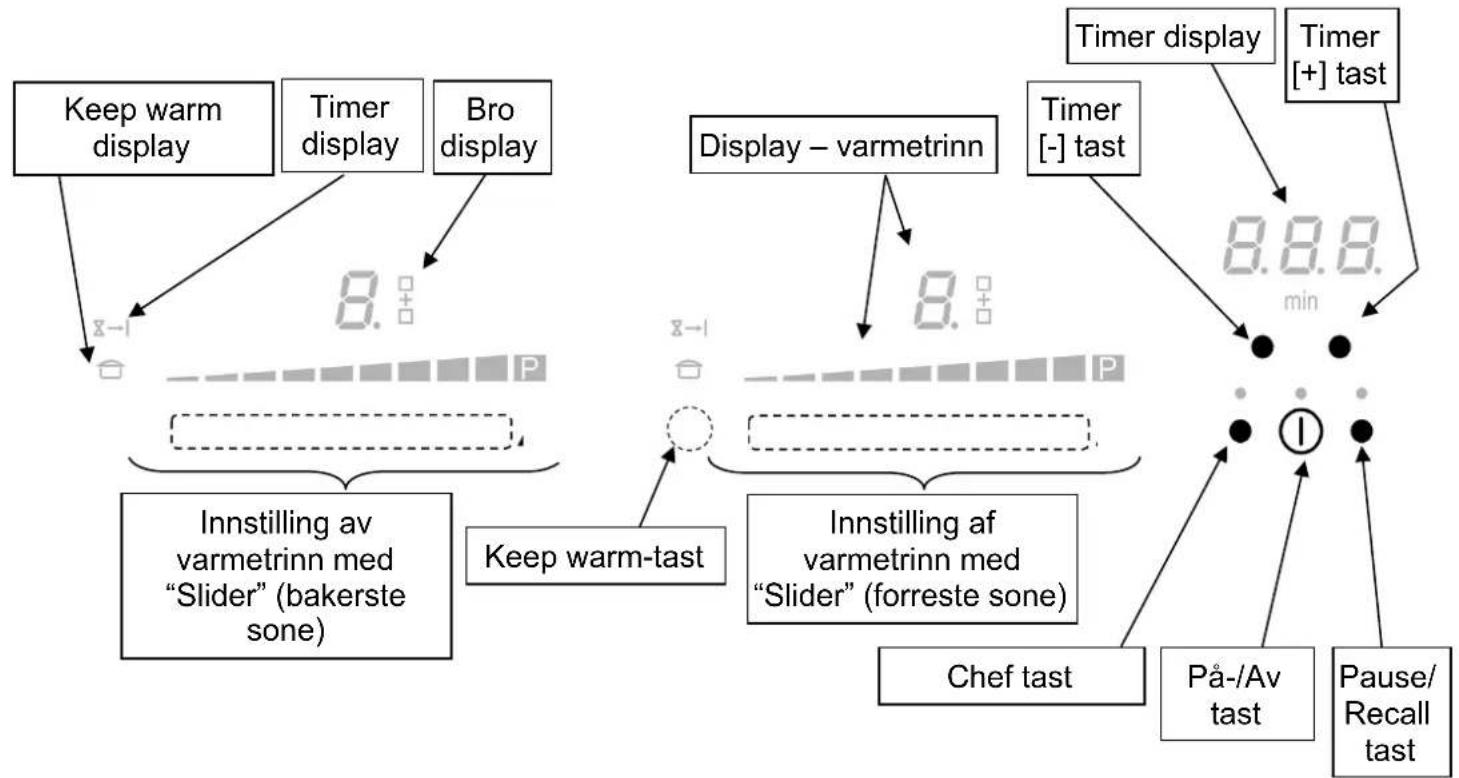

Betjeningspanel

BETJENING AV PLATETOPPEN

Sensitive touch

Platen er utstyrt med et elektronisk Finger-Touch betjeningspanel med sensitive touch-taster innebygd i platen. En lett berøring av et symbol aktiverer den tilhørende funksjonen. Straks elektronikken har registrert kommandoen, høres enten et lydsignal, en kontrollampe lyser eller en bokstav eller et tall vises displayet.

Du må bare berøre én tast av gangen.

Display

Display Betydning Funksjon

0 Null Konesonen er slått på.

1...9 Varmetrinn Velge varmetrinn.

U Induksjonen virker ikke Ikke-egnet el. manglende kokekar.

A Oppkokingsautomatikk Oppkokingsautomatikk aktivert.

E Feilmelding Elektronikkfeil.

H Restvarme Kokesonen er stadig varm.

P Booster Booster-funksjonen er aktivert.

„ „ Dobbelt booster Doobeltbooster-funksjonen er aktivert.

L Lås Betjeningspanelet er låst.

U Keep warm ( ) Detopprettholdes en temperatur på 70°C.

II Stop&Go Pausefunksjon aktivert.

□

+□

Brofunksjon

Begge soner er med bro

Ventilasjon

Kjølesystemet er helautomatisk. Kjøleviften sørger for at platetoppen ikke blir overopphetet. Kjøleviften starter og stopper automatisk etter behov.

Rengjør platetoppen med en fuktig klut og tørk den godt av. Ikke bruk oppvaskmiddel når du rengjør platetoppen, da det kan medføre blålig misfarging av glasset.

Induksjonsprinsippet

Under hver kokesone ligger det en induksjonsspole. Når sonen slås på, skaper denne spolen et magnetfelt som på sin side danner (induserer) induksjonsstrømmer i kokekar med en magnetiserbar bunn. På den måten varmes bunnen av kokekaret opp, mens selve konesonen bare varmes opp indirekte av den varmen som kokekaret gir fra seg.

En platetopp/kokesone kan gi fra seg en lett brumming eller klikkelyd. Dette er helt normale lyder for en induksjonsplatetopp.

Merk: Ikke alle gryter/panner er egnet for induksjonsplatetopper.

Egnede kokekar

- Kun gryter og panner med magnetiserbar bunn kan brukes (rustfritt stål, emaljert stål, støpejern).

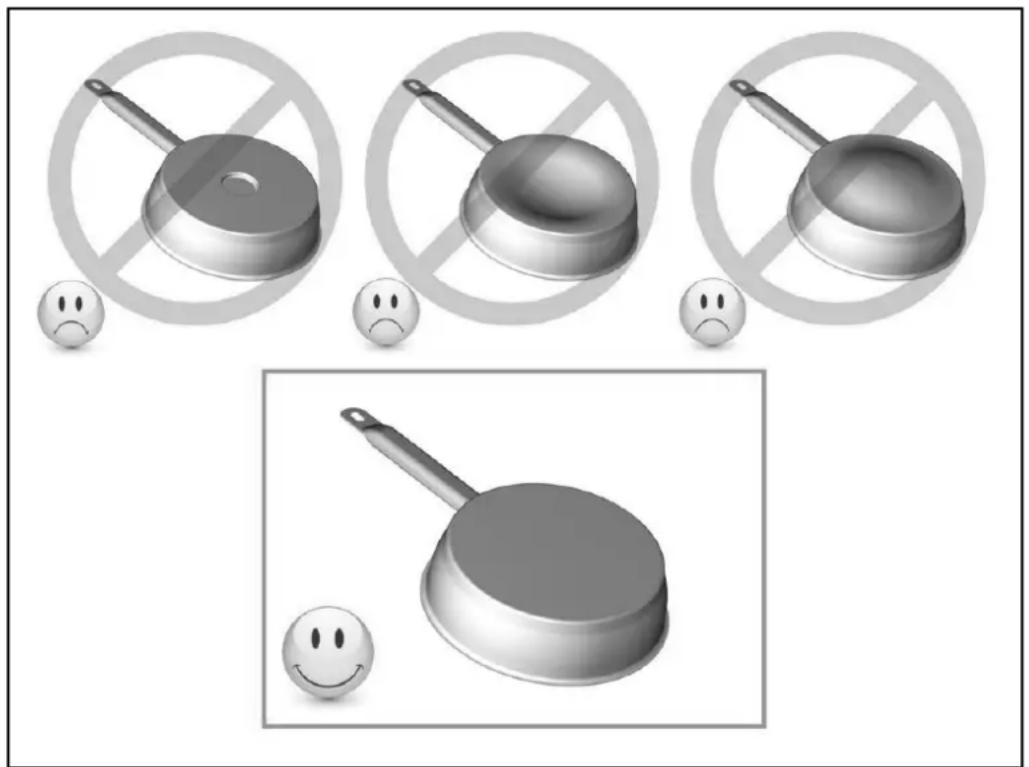

Ikke-egnede kokekar

• Kokekar av aluminium og kobber uten magnetisk bunn.
• Kokekar av glass, keramikk og steintøy.
• Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen:

Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet.

Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Merk: Visse kokekar kan lage litt støy når de settes på en induksjonsplatetopp. Merk at det er kokeutstyret som produserer lyder ved oppvarming - ikke koketoppen.

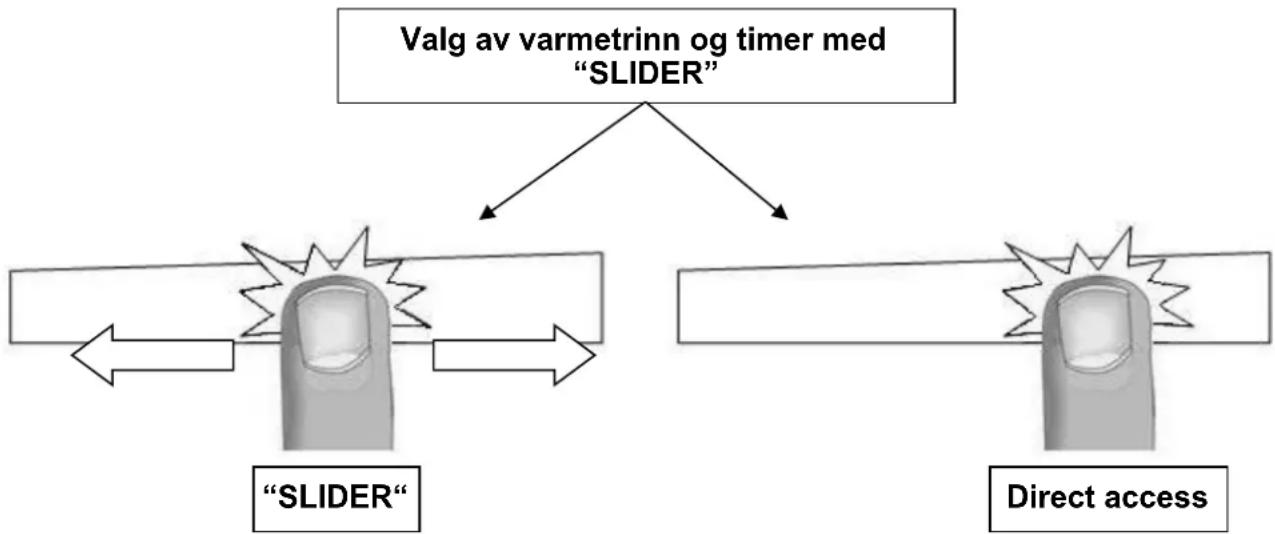

Innstilling av varmetrinn og timer med "SLIDER"

For å velge varmetrinn med slideren, trekker du fingeren over slideren (ca. 5mm. under lysende felt). Slider-betjeningen er placeret under displayet (se afsnittet: Betjeningspanel). ∅nsker du ikke å "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det aktuelle varmetrinnet (Direct access).

Slik slår du på platetoppen

Hva vil du gjøre Betjeningspanel Display

Slå på	Trykk på [ ] [0]	1
Slå av	Trykk på [ ] Tomt eller [H]	1

Hva vil du gjøre Betjeningspanel Display

Velge sone Trekk fingeren over "SLIDEREN" [1] til [P] (justere varmetrinn) Trekk mot høyre eller venstre Slå av sonen Trekk til [0] med "SLIDEREN" [0] eller [H]

Automatisk registrering av manglende/ikke-egnet kokekar

Induksjonen virker ikke:

Induksjonsplaten oppfatter automatisk når og hvor ditt kokeutstyr stilles på platen (etter at en sone er aktivert) og aktiverer betjeningspanel etter dette. Platen er utstyrt med brukervennlig slider-betjening som rett etter plassering av kokeutstyr lyser opp med "O" i displayet på tilhørende slider. Still deretter inn slider på ønsket varmetrinn.

• Hvis det ikke står noe kokekar på konesonen, eller hvis kokekaret ikke er egnet for induksjonsplatetopper. Hvis det er tilfellet, virker induksjonen ikke, og du kan derfor ikke bruke konesonen. Displayet viser [U]. Symbolet forsvinner igjen når et egnet kokekar settes på konesonen.
• Hvis kokekaret fjernes fra en kokesone, slås kokesonen av automatisk. Displayet viser [U]. Symbolet forsvinner igjen när et egnet kokekar settes på kokesonen. Kokesonen fortsetter på samme varmetrinn som før.

Etter bruk slukkes kokesonen. La ikke funksjonen (U) være aktiv.

Restvarmeindikator

Vær oppmerksom på at barn ikke legger merke til restvarmeindikatorene, som lyser som tegn på at konesonene er varme. Hold derfor øye med barna, så lenge restvarmeindikatoren lyser.

Boosterfunksjonen [ P ] og Dobbeltboosteren [ „ Ⅱ] fungerer som en varmeforsterker til valgte sone. Når denne funksjonen er slått på, arbeider kokesoner innstilt på varmetrinn 9 med en ekstra høy effekt i 10 minutter. Boosteren er f.eks. beregnet for å varme opp store mengder vann på kort tid.

- Slik slår du på/av booster-funksjonen:

Hva vil du gjøre Betjeningspanel Display

Starte booster-funksjonen	Trekk fingeren over “SLIDEREN” [ P ]Eller trykk direkte på enden av "SLIDEREN"
Stoppe booster-funksjonen	Trekk fingeren over “SLIDEREN” [ 9 ] til [ 0 ]

- Slik slår du på/av dobbeltbooster-funksjonen:

Hva vil du gjøre Betjeningspanel Display

Starte Boosterfunksjonen	Trekk fingeren til enden av “SLIDEREN”[ P ]
	Eller trykk direkte på enden av “SLIDEREN”
Starte Dobbeltbooster	Trykk igen på siste del av [ og P ]	,, ,,
	“SLIDEREN”
Stoppe Dobbeltbooster	Trekk fingeren over “SLIDEREN”	[ P ] til [ 0 ]
Stoppe Booster	Trekk fingeren over “SLIDEREN”	[ 9 ] til [ 0 ]

• Power management:

Den ekstra høye effekten på boosteren kan bare oppnås ved at varmeeffekten reduseres på en annen kokesone. Når boosteren er aktiv, kan de andre sonene altså bare innstilles på varmetrinn [6] eller [8]. Dette gjelder også selv om du har valgt en høyere innstilling. Det vises ved at kokesonen med redusert effekt først blinker [9] og deretter skifter til [6] eller [8].

Boosteren er aktiv Varmetrinn reduseres på annen sone: (f.eks. varmetrinn 9) [P] lyser i displayet [9] skifter til [6] eller [8] avhengig av sonevalg

Timerfunksjon

Med timeren kan du stille inn lengden på tilberedningstiden. Timeren kan brukes samtidig på alle soner. Du kan også stille inn forskjellige tilberedningstider på hver sone (fra 0 til 999 minutter). VIKTIG: Når + og - taster skal berøres samtidig, må funksjon etterpå utføres innen få sekunder.

• Innstilling/justering av timeren:

Slik gjør du	Betjeningspanel	Display
Velg varmetrinn	Trekk fingeren over “SLIDEREN”	[1] til [P]
Velg Timer	Trykk samtidig på [- ] og [ + ] tasten på timerdisplayet inntil ønsket timer er valgt	Timerdisplayet lyser
Redusere tilberedningstiden	Trykk på [- ] tasten på timeren	[60] til 59, 58...
∅ke tilberedningstiden	Trykk på [ + ] tasten på timeren	Tiden økes

• Slå av timeren:

Slik gjør du	Betjeningspanel	Display
Velg Timer		Trykk samtidig på [ - ] og [ + ]på timerdisplayet inntil ønskettimer er valgt	Timerdisplayet lyser
Stoppe Timer		Trykk på [ - ] på timerdisplayet	[ 000 ]
Hvis man ønsker å stoppe flere timere, så gjentas prosessen

- Bruk av timeren som varselur:

Minutturet er en individuell funksjon. Den stopper straks kokesonen tennes. Hvis minutturet er aktivert og kokesonen slukket. Så fortsetter timeren til tiden utløper.

Slik gjør du		Betjeningspanel		Display
Slå på platetoppen		Trykk på [ 1]		[0]
Velg Timer	Trykk samtidig på [-] og [+]	[000]
		på timerdisplayet
Redusere tilberedningstiden		Trykk på [-] tasten på timerdisplayet		[60] til 59, 58...
∅ke tilberedningstiden		Trykk på [+] tasten på timerdisplayet		Tiden økes

• Automatisk stopp etter endt tilberedning:

Etter endt tilberedningstid blinker [00] i timerdisplayet, og du hører et lydsignal. Hvis du ønsker å slå av lydsignalet, trykker du på [- ] og [ + ].

Oppkokingsautomatikk

Når oppkokingsautomatikken er aktivert, benytter kokesonen automatisk det høyeste varmetrinnet før den skifter til valgt varmetrinn for videre tilberedning. Oppkokingstiden avhenger av hvilket varmetrinn som er valgt.

- Slik aktiverer du oppkokingsautomatikken:

Slik gjør du Betjeningspanel Velg varmetrinn

Display Trekk fingeren over “SLIDEREN” til [7]

[7] blinker med [A]

Slik gjør du	Betjeningspanel	Display
Velg varmetrinn	Trekk fingeren over “SLIDEREN” [0] til [9]

Stop&Go

Hvis du plutselig må gå fra platetoppen under tilberedningen, men gjenopptar den kort etter, er det smart å benytte pausefunksjonen. Med denne funksjonen kan du stoppe platetoppen og starte på samme varmetrinn igjen når du måtte ønske..

Hvad vil du gjøre	Betjeningspanel	Display
Aktivere Stop&Go	Trykk på pause tast	[II] – indikatoren lyser
Deaktivere Stop&Go	Trykk på pause tast	“SLIDER” pulserer
		Trykk på "SLIDEREN" Tidligere innstilling

Recall-funksjon

Hvis man ved en feiltakelse har fått slukket platen, kan man ved hjelp av recall-funksjonen raskt gjenopprette alle innstillinger.

• Varmetrinn på alle soner (Booster)
- Timerinnstillinger (minutter, sekunder)
• Oppkokingsautomatikk
- Keep warm funksjon

Slik gjør du:

• Trykk på [ ① ]
• Trykk på pause tast innen lyset slutter å blinke

De tidligere innstillingene er igjen aktivert.

Med denne funksjonen er det mulig å automatisk nå og fastholde en temperatur på 70°C. Denne funksjonen har to hovedfordeler:

• hurtig oppvarming av kald mat uten overforbruk
  • holder ferdiglaget mat varm og holder temperaturen på valgt indstilling
  "Keep warm" tasten er plassert under [☐] displayet (se avsnitt "Betjeningspanel")

Slik gjør duVelg 70°CStoppe funksjonen

Betjeningspanel DisplayTrykk to ganger på keep warm-tast [U] og [☐]Trekk fingeren over “SLIDEREN” [0] til [9]Eller trykk på keep warm-tast inntil [0] [0]

Maksimal varmebevaringstid er 2 timer.

Bro- og automatisk brofunksjon

Denne funksjon muliggjør, at 2 soner betjenes samtidigt med betjening fra én sone. Med denne funksjonen aktivert kan booster-funksjonen brukes på sonene til venstre og i midten.

Slik gjør du	Betjeningspanel	Display
Skru på kokeplaten	Trykk på [ 1]	[0]
Aktiver brofunksjonen	Trykk samtidig på keep warm-tast til de to soneneeller	[0] og [+]
	Plasser en stor kjele på de to sonene	[+] blinker
	og trykk på “SLIDEREN” for begge sonene	[+]
∅k varmetrinn	Trekk “SLIDEREN” til ønsket varmetrinn	[1] til [9]
Stopp brofunksjonen	Trykk samtidig på keep warm-tast til de to sonene	[0]

Betjeningssperre

Ved å aktivere betjeningssperren hindrer du at du uforvarende kommer til å slå av platetoppen. Betjeningssperren kan også brukes mot feilbetjening mens platetoppen er på, og mot uhell under rengjøring av platen. Du kan sperre alle tastene på betjeningspanelet med unntak av [①].

Slik gjør du Betjeningspanel	Display
Lås laten	trykk samtidig på [Chef tasten]og [pausetasten] Slipp begge tasterog trykk på [Chef tasten]	[ L ]
Lås opp platen	trykk samtidig på [Chef tasten]og [pausetasten]Slipp begge taster og trykk på [Pausetasten]

«Chef »-funksjon

Denne funksjonen endrer kokeplaten til å ha to store soner.

• Slik aktiveres/deaktiveres «chef»-funksjonen:

Slik gjør du Betjeningspanel Display

Aktiver «chef»-funksjonen Trykk på [ Chef tast ] [ 3 ] og [ ]

Deaktiver «chef»-funksjonen Trykk på [ Chef tast ] [ 0 ]

Egnede kokekar

- For å få full effekt av en kokesone, må kokekaret ha minst samme diameter som kokesonen, (se instruksjoner), være utstyrt med en tyk bunn på minst 5-6 mm. Og har et høyt innhold av magnetisk jern. Støpejerns kokekar gir best resultat.

Ikke-egnede kokekar

• Kokekar av aluminium og kobber uten magnetisk bunn.
• Kokekar av glass, keramikk og steintøy.
• Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen: Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet.

Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Merk: Noen kokekar støy när de plasseres på en induksjonstopp. Det er spesielt tynnbunnet kokekar og / eller kokekar med lavt magnetisk jerninnhold. Det laveste lydnivået oppnås ved bruk av støpejern. Legg merke til at det er kokekaret som avgir lydene, ikke komfyren.

Konesonene reagerer ikke på kokekar som har mindre diameter enn den som anbefales. Denne diameteren varierer for de forskjellige sonene.

For å oppnå best resultat anbefaler vi at du setter kokekarene midt på kokesonen.

Varmetrinn

1 til 2	SmelteGjenoppvarming	Sauser, smør og sjokoladeFerdigretter
2 til 3	SmåkokeTining	Ris, pudding, sukker og sirupGrønnsaker, fisk og frysevarer
3 til 4	Damping	Grønnsaker, fisk og kjøtt
4 til 5	Videre tilberedning etter koking	Poteter, suppe, pasta og friske grønnsaker
6 til 7	KokingSmåkoke	Kjøtt, egg og pølserGulasj
7 til 8	Koking	Poteter
9	StekingOppkoking	Biffer og omelettVann
Pog „ „	StekingOppkoking	BifferOppkoking av større mengder vann

Pass på at plastgjenstander, aluminiumsfolie eller lignende ikke kommer i berøring med en varm kokesone. Skulle det skje, må du straks fjerne det som har brent på, med en glasskrape og deretter rense platen med et spesialrensemiddel. Det samme gjør seg gjeldende hvis det er sølt sukker, syltetøy eller andre sukkerholdige matvarer på en varm kokesone.

Sørg for at både kokekar og kokesoner er helt tørre før kokekaret settes på platen.

Platetoppen må ikke rengjøres med etsende eller skurende rengjøringsmidler. Bruk heller ikke kniv for å fjerne overkok som sitter fast. Ikke bruk damprenser ved rengjøring av platetoppen.

Damptrykket kan medføre varige skader på overflaten og på de strømførende delene.

Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser. Hvis du behandler platen regelmessig med et spesialrensemiddel, holder den seg pen og blir samtidig motstandsdyktig overfor smuss og flekker. Vask deretter platen med kaldt vann og tørk til slutt av overflaten omhyggelig.

FEILFINNING

Ikke mulig å slå på platetoppen/kokesonen

- Elektronikkfeil. Trekk ut støpselet og ring etter servicemontør

Det står [L] i kokesonedisplayene:

Platetoppen/kokesonene slås av mens den/de er i bruk

• For å unngå overoppheting kan kokesonen(e) bli slått av og på
• Konesonen(e) har vært slått på i meget lang tid
• Betjeningstastene er tildekket
• Tomt kokekar med overopphetet bunn

Kjøleviften fortsetter etter at platetoppen er slått av

- Dette er helt normalt – viften stopper automatisk när platetoppen har blitt kjølt av tilstrekkelig

Hvis symbolene fortsatt lyser etter ovenstående problemløsning, kontakt service.

MILJ∅BESKYTTELSE

• Emballasjen er valgt ut fra miljømessige hensyn og er resirkulerbar.
• Produktet inneholder deler som kan skada miljøet og må derfor behandles som specialavfall. Delene er nødvendig for produktets funksjonalitet.

• Produktet må ikke kastes sammen med vanlig husholdningsavfall.
• Kasserte produkter må leveres på nærmeste gjenbruksstasjon.

Platetoppen må bare tilkobles av en autorisert elektroinstallatør.

Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.skal foretages af en aut. installatør.

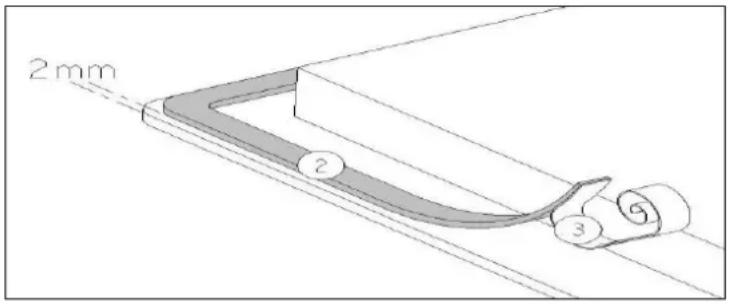

Slik fester du tetningslisten

Tetningslisten sørger for at det ikke trenger vann og fuktighet ned mellom platetoppen og benkeplaten. Derfor er det meget viktig at du fester tetningslisten som vist på tegningen.

Fest tetningslisten (2) to millimeter fra glassets ytterkant – etter at du har fjernet den beskyttende papirstrimmelen (3).

	Utskjæringi benkeplate		Platetoppensglassoverflate			Utskjæring for planliming
Type	Bredde	Dybde	Bredde	Dybde	Tykkelse	Bredde	Dybde	Tykkelse	Radius
WIF60QF	560	490	590	520	4	-	-	-	-
WIF70QF	560	490	700	520	4	-	-	-	-
WIF82QF	750	490	820	520	4	-	-	-	-
WIF825FSW	750	490	820	520	4	-	-	-	-
WIF925FS	810	490	920	520	4	-	-	-	-
WIP88QFW	860	380	880	400	4	886	406	4	8

• Avstanden fra vegg (bakvegg eller sidevegger) til platetoppen må være min. 50 mm.
• Platetoppen har varmebeskyttelsesklasse Y. Det betyr at det kan være høye skap på den ene siden av platetoppen og på baksiden, mens det på den andre siden ikke kan være skap som er høyere enn selve platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Benkeplaten skal være varmebestandig og kunne tåle temperaturer på opptil 100° C. Det samme gjelder for side-/bakvegger i umiddelbar nærhet av platetoppen.
• Noen materialer som brukes ofte til fremstilling av benkeplater, tåler ikke fuktighet. Bruk derfor et spesielt lim for å beskytte utskjæringen. Dersom benkeplaten er forsynt med et laminat, må både laminatet og limet være varmebestandig.
• Installer ikke platetoppen over en oppvaskmaskin eller en ikke ventilert ovn.
• For å sikre god ventilasjon rundt platetoppen må du sørge for at det er en klaring på undersiden av platetoppen på min. 2 cm.
• Hvis det monteres en skuff under platetoppen, må brannfarlige/brennbare objekter ikke under noen omstendigheter plasseres der.
• Avstanden mellom platetoppen og en avtrekkshette skal følge de retningslinjene som gis i bruksanvisningen for avtrekkshetten.
• Pass på at strømledningen ikke blir klemt etter installasjon.

• Advarsel: Bruk kun produsentens vedlikeholdsprodukter eller vedlikeholdsprodukter foreslått av produsenten og beskrevet i bruksanvisningen, samt vedlagte vedlikeholdsprodukter. Bruk av uegnede vedlikeholdsprodukter kan forårsake skade.

• Avstanden mellom platetoppen og en avtrekkshette skal følge de retningslinjene som gis i bruksanvisningen for avtrekkshetten.
  • Pass på at strømledningen ikke blir klemt etter installasjon.

• Advarsel: Bruk kun produsentens vedlikeholdsprodukter eller vedlikeholdsprodukter foreslått av produsenten og beskrevet i bruksanvisningen, samt vedlagte vedlikeholdsprodukter. Bruk av uegnede vedlikeholdsprodukter kan forårsake skade.

ELEKTRISK INSTALLASJON

• Platetoppen må bare tilkobles av en autorisert elektroinstallatør.
• Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen må jordes ifølge forskriftene for sterkstrøm.
• Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.
• Platetoppens strømforsyning må ha en flerpolet bryter. Kontaktåpningen må være minst 3 mm, og bryteren bør være plassert i nærheten av platetoppen.
• Tilkoblingen må ikke skje ved hjelp av skjøteledning eller multistøpsel.
• Ledningen må bare skiftes ut av en autorisert elektroinstallatør.
• Du finner de nødvendige tilkoblingsdata på typeskiltet.

Viktig!

• Dette apparatet skal tilsluttes 230 V\~ 50/60 Hz.
• Platetoppen må jordes ifølge forskriftene for sterkstrøm.
  Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.

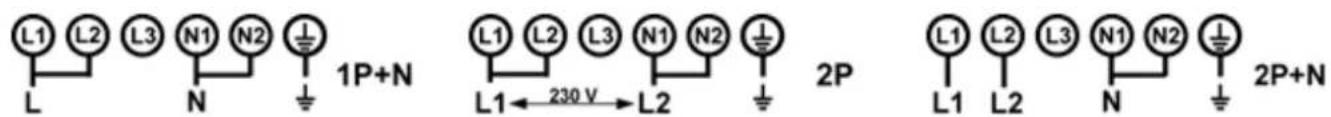

• Platetoppen skal tilkobles iht. skjemaet under + tilkoblingsdiagrammet.
• Tilkoblingsboksen finnes på undersiden av platetoppen. Ta av dekselet med en skrutrekker. Stikk den inn i åpningen og vipp av dekselet.

4 Zoner

Land	Tilkoblingsforhold	Tilkobling	Ledn. tverrsnitt	Ledn.type	Amp.
DK-S-FIN	400V~ 50/60Hz	2 faser + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
NO	230V~ 50/60Hz	2 faser	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 fas + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Kalkulert etter standard EN 60 335-2-6

5-6 Zoner

Land	Tilkoblingsforhold	Tilkobling	Ledn. tverrsnitt	Ledn.type	Amp.
DK-S-FIN	400V~ 50/60Hz	2 faser + N	5 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *
NO	230V~ 50/60Hz	2 faser	3 × 2,5 mm^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz	1 fas + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *

Viktig! Sørg for at alle kabler er korrekt tilsluttet og fastmontert.

Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.

GARANTI

Det ytes 2 års garanti på fabrikasjons- og materialfeil på apparatet fra dokumentert kjøpedato. Garantien omfatter materialer, arbeidslønn og kjørsel. Ved henvendelser og service ber vi deg opplyse produktets navn og serienummer. Disse opplysninger kan du finne på produktets typeskilt. Skriv dem eventuelt ned i denne bruksanvisningen slik at du har dem for hånden. Det gjør det lettere for serviceteknikeren å finne de riktige reservedelene.

Feil og skader som ikke skyldes fabrikasjons- og materialfeil. F.eks. skader på glass Hvis det har blitt brukt uoriginale reservedeler Hvis ufaglærte har installert eller reparert apparatet Hvis anvisningene i bruksanvisningen ikke har blitt fulgt Hvis installasjonen ikke er utført som anvist.

Transportskader

Eventuelle transportskader SKAL anmeldes omgående og senest 24 timer etter at varen er levert. Hvis ikke kundens krav kunne avvises. En transportskade som konstateres ved levering fra forhandleren til kunden, er primært en sak mellom kunden og forhandleren. Dersom kunden har stått for transporten av produktet selv, påtar leverandøren seg ikke noen forpliktelse i forbindelse med en eventuell transportskade

Ubegrunnet servicebesøk

Dersom du tilkaller en servicemontør og det viser seg at du kunne ha rettet feilen selv ved å følge anvisningene i denne bruksanvisningen eller skifte en sikring i sikringsskapet, må du selv betale for besøket, da garantien BARE dekker fabrikasjonsfeil.

Næringskjøp

Næringskjøp er ethvert kjøp av produkter som ikke brukes i en privat husholdning, men brukes til næringsvirksomhet eller næringslignende formål (restaurant, kantine etc.) eller brukes til utleie eller annen bruk som omfatter flere brukere. I forbindelse med næringskjøp ytes det INGEN garanti, da dette produktet utelukkende er beregnet for bruk i en vanlig husholdning.

SERVICE

ServiceCompaniet AS, Gladengveien 8, 0661 Oslo. Postboks 6469 – Etterstad, 0605 Oslo.

Telefon: [phone] Faks: 22 68 54 00

Mail: [e-mail]

SÄKERHETSÅTGÄRDER 43

BESKRIVNING AV HÄLLEN....47

TEKNISKA DATA....47
BETJÄNINGSPANEL 48

BETJÄNING AV HÄLLEN 48

SENSITIVE TOUCH 48
DISPLAY 48
VENTILATION 48

ANVÄNDNING 49

INNAN SPISHÄLLEN TAS I BRUK 49
INDUKTIONSPRINCIPEN 49
LÄMPLIGA KOKKÄRL 49
ÖLÄMPLIGA KOKKÄRL 49
INSTÄLLNING AV EFFEKTLÄGE OCH TIMER MED "SLIDER" 49
SÄ SÄTTER DU PÅ HÄLLEN 50
AUTOMATISK REGISTRERING AV KOKKÄRL SOM ÄR OLÄMPLIGT/SAKNAS.... 50
RESTVÄRMEVISARE 50
BOOSTERFUNKTION 50
TIMERFUNKTION....51
UPPKOKNINGSAUTOMATIK 52
STOP&GO 52
RECALL-FUNKTION 52
« KEEP WARM » FUNKTION....52
BRO- OCH AUTOMATISK BROFUNKTION.... 53
FUNKTIONSLÅS 53
"CHEF"-FUNKTION....53

Stänga av zonen Dra till [0] med "SLIDEREN" [0] eller [H]

Displayet viser [ ] eller [ Er03 ] :

Displayet viser [E2] eller [E H]:

- Koketoppen er overopphetet. La den avkjøle og skru den så på igjen.

Displayet viser [ E3 ] :

- Defekt nettverk. Kontroller nettverkets frekvens og spenning.

Displayet viser [ E8 ] :
