BRUKSANVISNING WIF63 Witt

Bruksanvisning NO Keramisk induksjonsplatetopp

Slukke Tryk på [0/l] Tomt eller [H]

Slukke for zonen Træk hen til [0] med "SLIDEREN" [0] eller [H]

eller tryk på [0] [0] eller [H]

Kogegrejets størrelse

Displayet viser [Er03] eller [7]:

• Les hele bruksanvisningen før du tar platetoppen i bruk. På den måten beskytter du deg selv mot uhell og unngår skader på platetoppen.
• Ta vare på denne bruksanvisningen slik at du kan slå opp i den senere hvis det er noe du kommer i tvil om. Hvis du selger eller overdrar platetoppen, må du sørge for at den nye eieren også får bruksanvisningen.
• Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om
• platetoppen har fått en skade, må du ta kontakt med en autorisert servicemontør. Du må IKKE ta platetoppen i bruk hvis den er skadet.
• En skade må straks meldes til butikken der du kjøpte platetoppen.
• Platetoppen er bare beregnet for matlaging i en normal husholdning. Annen bruk er ikke tillatt og kan være farlig. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av feilaktig betjening eller uhensiktsmessig bruk av platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen skal installeres i samsvar med gjeldende lover og regler.
• Ikke prøv å reparere platetoppen selv. Reparasjoner må bare foretas av en autorisert servicemontør. Reparasjoner utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Ikke trekk ut støpselet av stikkontakten ved å trekke i ledningen.
• Ikke la barn leke med platetoppen eller bruke den uten å være under oppsyn av voksne.
• Ikke bruk apparatet med ekstern timer eller separat fjernkontroll
• Vær oppmerksom på at en kokesone blir svært varm når den er i bruk, og at den vil være varm i et stykke tid etter at den er slått av. La derfor aldri en gryte eller panne som inneholder varm olje/varmt fettstoff bli stående på konesonen uten å holde øye med den.

- Ikke la platetoppen være uten oppsyn når du arbeider med fett eller olje. Overopphetet fett eller olje kan selvantenne og sette fyr på kjøkkenhetten. Brannfare!

- Dersom fett eller olje begynner å brenne, må du aldri prøve å slukke ilden med vann.

- Kvel ilden med f.eks. et kjøkkenhåndkle eller med skum fra en brannslukker.

- Overplaten på den nye platetoppen er laget av glasskeramikk. Den er meget sterk, men kan imidlertid gå i stykker hvis du f.eks. mister spisse eller skarpe gjenstander ned på den. Hvis platen har revner eller brudd i overflaten, må du straks slå av strømmen til platetoppen og tilkalle en servicemontør.

- En ev. skuff rett under platetoppen må ikke brukes til lagring av brannfarlige gjenstander som f.eks. spraybokser.

- Platetoppen må ikke innbygges over oppvaskmaskiner, vaskemaskiner, tørketromler eller kjølemøbler, da den temmelig høye strålevarmen fra platen vil kunne skade slike produkter.

- Bruk bare kokekar med tykk og plan bunn. Ikke bruk gryter/panner med uslipt eller ru bunn, da de kan ripe platen. Sørg for at kokekarene har helt ren bunn, da selv små sandkorn kan ripe platen.

- Sett aldri varme kokekar hen over betjeningstastene, da elektronikken under dem i så fall kan ta skade.

- Ikke flamber rett under en avtrekkshette, da fettfiltrene kan antennes av flammene fra flamberingen.

- Ikke varm opp lukkede beholdere (f.eks. konservesbokser) på en kokesone, da slike beholdere kan sprenges på grunn av trykket som oppstår inne i dem.

- ADVARSEL: Brannfare: Ikke bruk platetoppen som ppbevaringsplass

- Ikke bruk platetoppen som avlastningsplass for f.eks. gjenstander av metall. Metallet kan bli varmt, smelte eller ev. bryte i brann på grunn av varmen fra en kokesone som er slått på, eller restvarmen fra en kokesone som er slått av.

- Ikke slå på en kokesone uten å sette kokekar på den. Sett heller aldri tomme kokekar på en kokesone som er slått på.

- Sukker i fast eller flytende form, plast eller aluminiumsfolie må ikke komme i berøring med en varm platetopp. Disse materialene smelter og klistrer fast og kan medføre misfarging eller revner i platetoppen. Dersom de likevel kommer i berøring med platetoppen, må du straks slå den av og fjerne sukkeret, plasten eller aluminiumsfolien fra platetoppen mens den ennå er varm. Bruk en glasskrape til å fjerne det med.

- Slå av strømmen før rengjøring eller vedlikehold.

- Ikke bruk sterke rengjøringsmidler, midler med skurende effekt som f.eks. grill- eller ovnsspray, flekk- eller rustfjerner eller skuresvamp.

- Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.

- Ikke oppbevar magnetiserbare gjenstander, f.eks. kredittkort, lommeregnere og disketter nær en platetopp som er slått på, da de i så fall kan ta skade.

- Personer med pacemaker bør ta hensyn til at det i umiddelbar nærhet av en induksjonsplatetopp som er slått på, oppstår et magnetisk felt som muligens kan påvirke pacemakeren. I tvilstilfeller bør du ta kontakt med din lege.

- Sett alltid kokekarene midt på kokesonen. Du er da sikker på å unngå de elektromagnetiske feltene.

• Når en uttjent platetopp skal kasseres, bør alle kabler klippes over helt inne ved platetoppen slik at den ikke kan være til fare for barn. Sørg for at apparatet destrueres på en miljømessig forsvarlig måte ved å avlevere det på en mottaksstasjon for slikt avfall.
• Tenk også på at produktet kan inneholde deler som kan gjenbrukes.
• Forsøk aldri å slukke brann med vann. Slå av platetoppen og kvel brannen med f.eks et lokk eller et brannteppe.

BRUK AV DÄRLIG KVALITET PÅ KOKEUTSTYR ELLER MAGNETISKE ADAPTERE (TIL BRUK VED BENYTTELSE AV IKKE-MAGNETISKE KOKEUTSTYR) MEDF∅RER FRAFALL AV GARANTIANSVAR PÅ PRODUKTET. ÅRSAKEN ER, AT OMTALTE PRODUKTER OG KOKEUTSTYR SKADER KOKEPLATENS ELEKTRONISKE KOMPONENTER OG GLASS.

Tekniske data

Type	WIF63
Total effekt	7400 W
Relativt energiforbruk for koketoppen, ECkoketopp**	180.1 Wh/kg
Foran venstre sone	∅ 215 mm
Min. diameter på egnete kokekar	∅ 110 mm
Normal*	2300 W
Med booster*	3000 W
Kategori for standard kjøkkenutstyr**	C
Energiforbruk EC_cw **	182.9 Wh/kg
Bak venstre sone	∅ 175 mm
Min. diameter på egnete kokekar	∅ 90 mm
Normal*	1400 W
Med booster*	2100 W
Kategori for standard kjøkkenutstyr**	B
Energiforbruk EC_cw **	162.7 Wh/kg
Bak høyre sone	∅ 215 mm
Min. diameter på egnete kokekar	∅ 110 mm
Normal*	2300 W
Med booster*	3000 W
Kategori for standard kjøkkenutstyr**	C
Energiforbruk EC_cw **	182.9 Wh/kg
Foran høyre sone	∅ 175 mm
Min. diameter på egnete kokekar	∅ 90 mm
Normal*	1400 W
Med booster*	2100 W
Kategori for standard kjøkkenutstyr**	A
Energiforbruk EC_cw **	191.8 Wh/kg

*Effekten kan variere avhengig av kokekarets størrelse og materiale.
** Beregnet etter metoden for måling av yteevne (EN 60350-2).

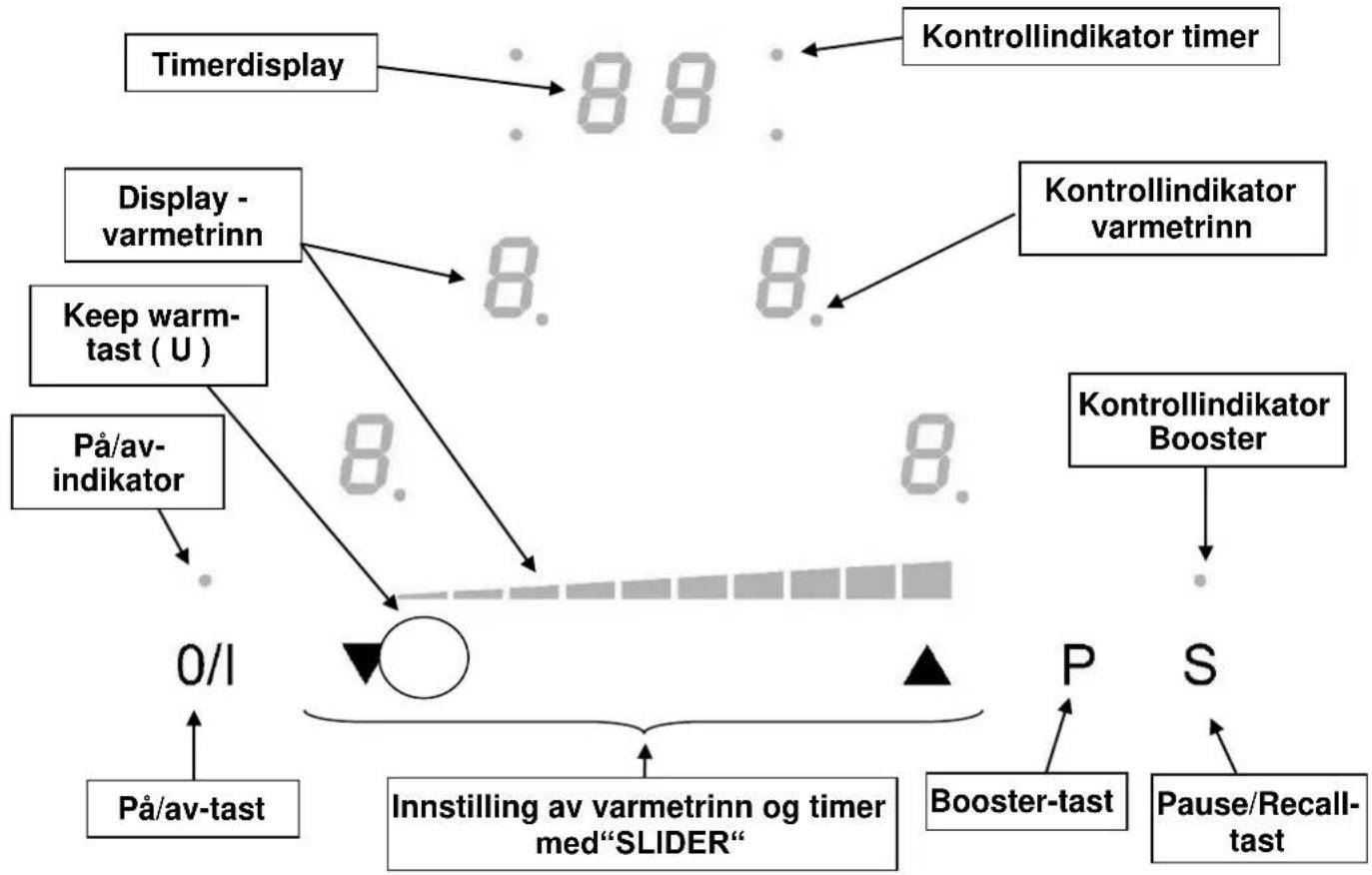

Betjeningspanel

BETJENING AV PLATETOPPEN

Display

Display Betydning Funksjon

1. Null Konesonen er slått på

1...9 Varmetrinn Velge varmetrinn

U Induksjonen virker ikke Ikke-egnet el. manglende kokekar

A Oppkokingsautomatikk Oppkokingsautomatikk aktivert

E Feilmelding Elektronikkfeil

H Restvarme Kokesonen er stadig varm

P Booster Booster-funksjonen er aktivert

L Lås Betjeningspanelet er låst.

U Keep warm Det opprettholdes en temperatur på 70°C

II Pause Pausefunksjon aktivert.

Ventilasjon

Kjølesystemet er helautomatisk. Kjøleviften sørger for at platetoppen ikke blir overopphetet. Kjøleviften starter og stopper automatisk etter behov.

Induksjonsprinsippet

Under hver kokesone ligger det en induksjonsspole. Når sonen slås på, skaper denne spolen et magnetfelt som på sin side danner (induserer) induksjonsstrømmer i kokekar med en magnetiserbar bunn. På den måten varmes bunnen av kokekaret opp, mens selve kokesonen bare varmes opp indirekte av den varmen som kokekaret gir fra seg.

En platetopp/kokesone kan gi fra seg en lett brumming eller klikkelyd. Dette er helt normale lyder for en induksjonsplatetopp.

Merk: Ikke alle gryter/panner er egnet for induksjonsplatetopper.

Egnede kokekar

- Kun gryter og panner med magnetiserbar bunn kan brukes (rustfritt stål, emaljert stål, støpejern).

Ikke-egnede kokekar

- Kokekar av aluminium og kobber uten magnetisk bunn.

Kokekar av glass, keramikk og steintøy.

Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen:

Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet. Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Merk: Visse kokekar kan lage litt støy når de settes på en induksjonsplatetopp. Dette har ingen betydning for tilberedningen.

Sensitive touch

Platen er utstyrt med et elektronisk Finger-Touch betjeningspanel med sensitive touch-taster innebygd i platen. En lett berøring av et symbol aktiverer den tilhørende funksjonen. Straks elektronikken har registrert kommandoen, høres enten et lydsignal, en kontrollampe lyser eller en bokstav eller et tall vises displayet.

Du må bare berøre én tast av gangen.

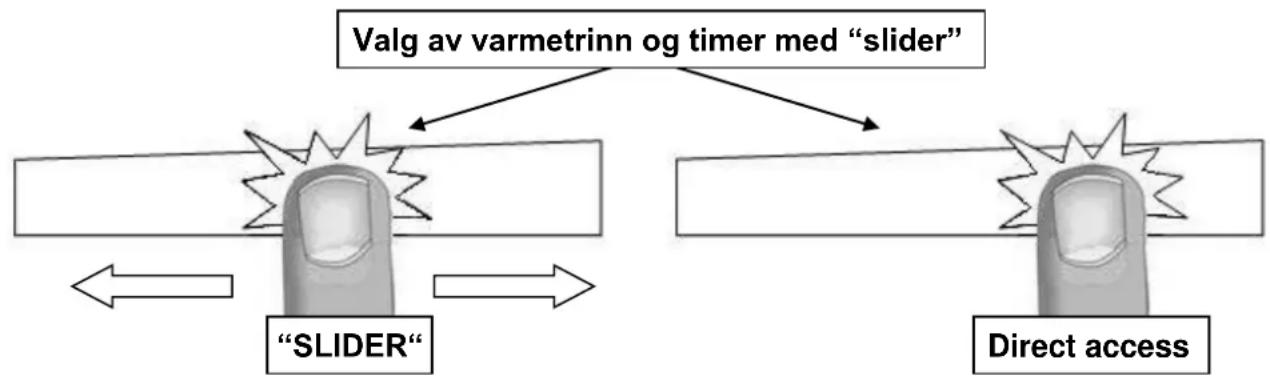

Innstilling av varmetrinn og timer med "SLIDER"

For å velge varmetrinn med slideren, trekker du fingeren over slideren. ∅nsker du ikke å "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det aktuelle varmetrinnet (Direct access).

Slik slår du på platetoppen

Hva vil du gjøre		Betjeningspanel	Display
Slå på	Trykk på [ 0/1 ] blinker	3 eller 4 x [ 0 ]
Slå av	Trykk på [ 0/1 ]	Tomt eller [ H ]
• Slå en kokesone på/av:
Hva vil du gjøre		Betjeningspanel	Display
Velge sone	Trykk på [ 0 ] for ønsket sone tenner	[ 0 ] og indikatoren
Velge varmetrinn eller justere varmetrinn	og trekk mot høyre eller venstre	Trekk fingeren over “SLIDEREN”	[ 0 ] til [ 9 ] eller [ U ]
Slå av sonen eller trykk på [ 0 ]	[ 0 ] eller [ H ]	Trekk til [ 0 ] med “SLIDEREN”	[ 0 ] eller [ H ]
Hvis du ikke har foretatt deg noe innen 20 sekunder, går elektronikken i ventemodus.

Automatisk registrering av manglende/ikke-egnet kokekar

Induksjonen virker ikke:

• Hvis det ikke står noe kokekar på kokesonen, eller hvis kokekaret ikke er egnet for induksjonsplatetopper. Hvis det er tilfellet, virker induksjonen ikke, og du kan derfor ikke bruke kokesonen. Displayet viser [U]. Symbolet forsvinner igjen når et egnet kokekar settes på kokesonen.
• Hvis kokekaret fjernes fra en kokesone, slås konesonen av automatisk. Displayet viser [U]. Symbolet forsvinner igjen när et egnet kokekar settes på konesonen. Konesonen fortsetter på samme varmetrinn som för.

Restvarmeindikator

Vær oppmerksom på at barn ikke legger merke til restvarmeindikatorene, som lyser som tegn på at konesonene er varme. Hold derfor øye med barna, så lenge restvarmeindikatoren lyser.

Konesonene er utstyrt med en booster-funksjon [ P ], dvs. en "varmeforsterker". Når denne funksjonen er slått på, arbeider kokesoner innstilt på varmetrinn 9 med en ekstra høy effekt i 10 minutter. Boosteren er f.eks. beregnet for å varme opp store mengder vann på kort tid.

Etter de 10 minuttene reduseres effekten automatisk ned til det normale varmetrinnet 9 og kontrollampen slokner.

• Slik slår du på/av booster-funksjonen:

Hva vil du gjøre	Betjeningspanel	Display
Velge sone	Trykk på [0] for ønsket sone tenner	[0] og kontrollindikatoren
Starte booster-funksjonen	Trykk på [P]	[P]
Stoppe booster-funksjonen eller trykk på [P]	Trekk fingeren over “SLIDEREN”	[P] til [0]
	[9]

- Effektstyring:

Alle de fire kokesonene er utstyrt med booster, men du kan bare bruke boosteren på to soner om gangen. Den ekstra høye effekten på boosteren kan bare oppnås ved at varmeeffekten reduseres på en annen kokesone. Når boosteren er aktiv, kan de andre sonene altså bare innstilles på varmetrinn [6] eller [8]. Dette gjelder også selv om du har valgt en høyere innstilling. Det vises ved at kokesonen med redusert effekt først blinker [9] og deretter skifter til [6] eller [8].

Boosteren er aktiv

Varmetrinn reduseres på annen sone: (f.eks.: varmetrinn 9)

[ P ] lyser på displayet [ 9 ] skifter til [ 6 ] eller [ 8 ] avhengig av sonevalg

Timerfunksjon

Med timeren kan du stille inn lengden på tilberedningstiden. Timeren kan brukes samtidig på alle 4 soner (1, 2 eller 3 soner – avhengig av modell). Du kan også stille inn forskjellige tilberedningstider på hver sone (fra 0 til 99 minutter).

- Innstilling/justering av timeren:

Slik gjør du Betjeningspanel Display

Velg sone	Trykk på [ 0 ] for ønsket sone	[ 0 ] og kontrollindikatoren tenner
Velg varmetrinn til [ 7 ]	Trekk fingeren over “SLIDEREN”	[ 7 ]
Velg « Timer »	Trykk på timerdisplayet [ CL ]	[ 00 ]
Still inn enerne til [ 6 ]	Trekk fingeren over “SLIDEREN”	[ 0 lyser ] [ 6 blinker ]
Bekreft enerne	Trykk på timerdisplayet [ 06 ]	[ 0 blinker ] [ 6 lyser ]
Still inn tierne til [ 1 ]	Trekk fingeren over “SLIDEREN”	[ 1 blinker ] [ 6 lyser ]
Bekreft tierne	Trykk på timerdisplayet [ 16 ]	[ 16 ]
Timeren er innstilt, og sonen bruker det valgte varmetrinnet inntil den når [ 00 ].

- Slå av timeren:

Slik gjør du Betjeningspanel Display

Velg sone	Trykk på [ 0 ] for ønsket sone	[ 0 ] og kontrollindikatoren
	tenner
Velg « Timer »	Trykk på timerdisplayet [ 13 ]	[ 13 ]
Nullstill enerne til [ 0 ]	Trekk fingeren over “SLIDEREN”	[ 1 lyser ] [ 0 blinker ]
Bekreft enerne	Trykk på timerdisplayet [ 10 ]	[ 1 blinker ] [ 0 lyser ]
Nullstill tierne til [ 0 ]	Trekk fingeren over “SLIDEREN”	[ 0 blinker ] [ 0 lyser ]
Bekreft tierne	Trykk på timerdisplayet [ 00 ]	[ 00 ]

- Automatisk stopp etter endt tilberedning:

Etter endt tilberedningstid blinker [00] i timerdisplayet, og du hører et lydsignal. Hvis du ønsker å slå av lydsignalet, trykker du på [ 00 ].

- bruk av timeren som varselur:

Eksempel: 29 minutter:

Slik gjør du Betjeningspanel Display

Slå på platetoppen	Trykk på [ 0/I ]	Kontrollindikatorene til kokesonene lyser
Velg « Timer »	Trykk på timerdisplayet [ CL ]	[ 00 ]
Still inn enerne til [ 9 ]	Trekk fingeren over “SLIDEREN“		[ 0 lyser ] [ 9 blinker ]
Bekreft enerne	Trykk på timerdisplayet [ 09 ]	[ 0 blinker ] [ 9 lyser ]
Still inn tierne til [ 2 ]	Trekk fingeren over “SLIDEREN“		[ 2 blinker ] [ 9 lyser ]
Bekreft tierne	Trykk på timerdisplayet [ 29 ]		[ 29 ]

Etter noen få sekunder slutter kontrollampen å blinke, som betyr at timeren er innstilt.

Etter endt tilberedningstid blinker [00] i timerdisplayet, og du hører et lydsignal. Hvis du ønsker å slå av lydsignalet, trykker du på [ 00 ]. Platetoppen slås av.

Oppkokingsautomatikk

Når oppkokingsautomatikken er aktivert, benytter kokesonen automatisk det høyeste varmetrinnet før den skifter til valgt varmetrinn for videre tilberedning. Oppkokingstiden avhenger av hvilket varmetrinn som er valgt.

- Slik aktiverer du oppkokingsautomatikken:

Slik gjør du	Betjeningspanel	Display
Velg sone	tenner	Trykk på [0] for ønsket sone	[0] og kontrollindikatoren
Still inn varmetrinn 9 til [9]		Trekk fingeren over “SLIDEREN”	Går fra [0] til [9]
Aktiver oppkokings- automatikk		Sett “SLIDEREN” på [9] igjen med [A]	[9] blinker vekselvis
Velg varmetrinn for videre tilberedning, f.eks. 7 til [7] med [A]		Trekk fingeren over “SLIDEREN” [7] blinker vekselvis	[9] til [8] [7]

- Slik deaktiverer du oppkokingsautomatikken:

Slik gjør du	Betjeningspanel	Display
Velg sone	vekselvis med [ A ]	Trykk på [ 7 ] for ønsket sone	[ 7 ] blinker
Velg varmetrinn		Trekk fingeren over “SLIDEREN“	[ 1 ] til [ 9 ] eller [ U ]

Pausefunksjon

Hvis du plutselig må gå fra platetoppen under tilberedningen, men gjenopptar den kort etter, er det smart å benytte pausefunksjonen. Med denne funksjonen kan du stoppe platetoppen og starte på samme varmetrinn igjen när du måtte ønske.

Hva vil du gjøre Betjeningspanel Display

Aktivere pausefunksjonen kokesonene	Trykk på [ S ] -tasten	[ II ] lyser i displayene til
Deaktivere pausefunksjonen	Trykk på [ S ] -tasten	Kontrollindikatoren blinker
Trykk på en tast eller “SLIDEREN“	Kontrollindikatoren slokker

Recall-funksjon

Hvis man ved en feiltakelse har fått slukket platen, kan man ved hjelp av recall-funksjonen raskt gjenopprette alle innstillinger. For å gjenopprette alle innstillinger må man slå på platen igjen innen 6 sekunder. I løpet av de ytterligere 6 sekundene må pausetasten aktiveres. Pause-funksjonen (recall-funksjonen) kan kun benyttes dersom minst en sone er aktiv (varmetrinn 0 eller nedover), og låsetasten ikke er aktivert. Hvis ingen soner er aktive, eller låsetasten er aktivert, høres et akustisk signal.

Følgende innstillinger gjenopprettes:

• Varmetrinn på alle soner
- Timerinnstillinger (minutter, sekunder)
- Hukommelse for dobbeltsonens yttersone
• Oppkokingsautomatikk
- Keep Warm

Slik gjør du:

• Trykk på [0/l]
  • Trykk på [ S ] innen 6 sekunder

Innstillingene aktiveres på nytt.

Styrken i oppvarmingssonene styres via en temperatursensor og fører temperaturen opp til 70 °C og holder temperaturen på 70 °C.

Denne funksjonen har to hovedfordeler:

• hurtig oppvarming av kald mat uten overforbruk
• holder ferdiglaget mat varm

Velg sone	Trykk på [ 0 ] for ønsket sone	[ 0.] til [ 9 ] eller [ H ]
Aktivering	Trykk på [ U ] eller velg med “SLIDEREN”
Deaktivering	Trekk fingeren over “SLIDEREN”	[ 0 ] til [ 9 ] eller [ H ] [ U ]

Denne funksjonen kan startes uavhengig på alle plater.

Når kokekaret fjernes fra kokesonen, vil "quietude"-funksjonen forbli aktiv i ca 10 minutter.

Maksimal varmebevaringstid er 2 timer.

Låse betjeningspanelet

Ved å aktivere betjeningssperren hindrer du at du uforvarende kommer til å slå av platetoppen. Betjeningssperren kan også brukes mot feilbetjening mens platetoppen er på, og mot uhell under rengjøring av platen. Du kan sperre alle tastene på betjeningspanelet med unntak av på/av-tasten.

- Slik låser du platen:

Slik gjør du		Betjeningspanel	Display
Start	Trykk på [ 0/l ]		[ 0 ] eller [ H ] på 4

displayer

Lås platen	Trykk samtidig på [ P ] og [ 0 ] Ingen endring
	på forreste høyre sonedisplay
	Trykk på displayet [ 0 ] igjen [ L ] på 4 displayer

- Slik låser du opp platen:

Slik gjør du		Betjeningspanel	Display
Start	Trykk på [ 0/l ]		[ L ] på 4 displayer

Innen 5 sekunder etter start:

Lås opp platen	Trykk samtidig på [ P ] og	[ 0 ] eller [ H ] på 4	displayer
	[L ] på forreste høyre sonedisplay
	Trykk på [ P ]	Ingen lys i displayene

Egnede kokekar

- Kun gryter og panner med magnetiserbar bunn kan brukes (rustfritt stål, emaljert stål, støpejern).

Ikke-egnede kokekar

- Kokekar av aluminium og kobber uten magnetisk bunn.

Kokekar av glass, keramikk og steintøy.

Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen:

Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet. Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Merk: Visse kokekar kan lage litt støy når de settes på en induksjonsplatetopp. Dette har ingen betydning for tilberedningen.

Kokesonene reagerer ikke på kokekar som har mindre diameter enn den som anbefales. Denne diameteren varierer for de forskjellige sonene.

For å oppnå best resultat anbefaler vi at du setter kokekarene midt på kokesonen.

Varmetrinn

1 - 2	Smelte Gjenoppvarming	Sauser, smør og sjokolade Ferdigretter
2 - 3	Småkoke Tining	Ris, pudding, sukker og sirupGrønnsaker, fisk og frysevarer
3 - 4	Damping	Grønnsaker, fisk og kjøtt
4 - 5	Videre tilberedning etter koking	Poteter, suppe, pasta og friske grønnsaker
6 - 7	Koking Småkoke	Kjøtt, egg og pølser Gulasj
7 - 8	Koking	Poteter
9	Steking Oppkoking	Biffer og omelett Vann

RENGJ∅RING OG VEDLIKEHOLD

Pass på at plastgjenstander, aluminiumsfolie eller lignende ikke kommer i berøring med en varm kokesone. Skulle det skje, må du straks fjerne det som har brent på, med en glasskrape og deretter rense platen med et spesialrensemiddel. Det samme gjør seg gjeldende hvis det er sølt sukker, syltetøy eller andre sukkerholdige matvarer på en varm kokesone.

Sørg for at både kokekar og kokesoner er helt tørre før kokekaret settes på platen.

Platetoppen må ikke rengjøres med etsende eller skurende rengjøringsmidler. Bruk heller ikke kniv for å fjerne overkok som sitter fast.

Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.

Hvis du behandler platen regelmessig med et spesialrensemiddel, holder den seg pen og blir samtidig motstandsdyktig overfor smuss og flekker. Vask deretter platen med kaldt vann og tørk til slutt av overflaten omhyggelig.

FEILFINNING

Ikke mulig å slå på platetoppen/kokesonen

- Elektronikkfeil Trekk ut støpselet og ring etter servicemontør

Det står [ L ] i kokesonedisplayene:

- Se avsnittet "Låsetast". tetoppen/kokesonene slås av mens den/de er i bruk

• For å unngå overoppheting kan kokesonen(e) bli slått av og på
• Konesonen(e) har vært slått på i meget lang tid
• Betjeningstastene er tildekket
• Tomt kokekar med overopphetet bunn

Kjøleviften fortsetter etter at platetoppen er slått av

- Dette er helt normalt – viften stopper automatisk när platetoppen har blitt kjølt av tilstrekkelig

Displayet viser [Er03] eller [7]:

- Betjeningstastene er i kontakt med væske eller annet objekt. Symbolet forsvinner automatisk fra displayet når væsken eller objektet fjernes.

Displayet viser [ E2 ] :

- Kokeplaten er overopphetet. La platen kjøles ned og tenn deretter igen.

Displayet viser [ E8 ] :

- Ventilasjonsåpning i front er blokkert. Fjern blokeringen.

Displayet viser [ U400 ] :

Hvis symbolene fortsatt lyser etter ovenstående problemløsning, kontakt service.

MILJ∅BESKYTTELSE

• Emballasjen er valgt ut fra miljømessige hensyn og er resirkulerbar.
• Produktet inneholder deler som kan skada miljøet og må derfor behandles som specialavfall. Delene er nødvendig for produktets funksjonalitet.

• Produktet må ikke kastes sammen med vanlig husholdningsavfall.
• Kasserte produkter må leveres på nærmeste gjenbruksstasjon.

Platetoppen må bare tilkobles av en autorisert elektroinstallatør.

Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.

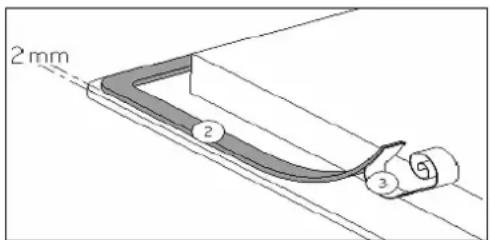

Slik fester du tetningslisten

Tetningslisten sørger for at det ikke trenger vann og fuktighet ned mellom platetoppen og benkeplaten. Derfor er det meget viktig at du fester tetningslisten som vist på tegningen.

Fest tetningslisten (2) to millimeter fra glassets ytterkant – etter at du har fjernet den beskyttende papirstrimmelen (3).

Innbygging

	Utskjæring i benkeplate		Platetoppens glassoverflate
Type	Bredde	Dybde	Bredde	Dybde	Tykkelse
WIF63	560	490	590	520	4

Utskjæringsmål:

• Avstanden fra vegg (bakvegg eller sidevegger) til platetoppen må være min. 50 mm.
• Platetoppen har varmebeskyttelsesklasse Y. Det betyr at det kan være høye skap på den ene siden av platetoppen og på baksiden, mens det på den andre siden ikke kan være skap som er høyere enn selve platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Benkeplaten skal være varmebestandig og kunne tåle temperaturer på opptil 100° C. Det samme gjelder for side-/bakvegger i umiddelbar nærhet av platetoppen.
• Noen materialer som brukes ofte til fremstilling av benkeplater, tåler ikke fuktighet. Bruk derfor et spesielt lim for å beskytte utskjæringen. Dersom benkeplaten er forsynt med et laminat, må både laminatet og limet være varmebestandig.
• Installer ikke platetoppen over en oppvaskmaskin eller en ikke ventilert ovn.
• For å sikre god ventilasjon rundt platetoppen må du sørge for at det er en klaring på undersiden av platetoppen på min. 2 cm.
• Hvis det monteres en skuff under platetoppen, må brannfarlige/brennbare objekter ikke under noen omstendigheter plasseres der.
• Avstanden mellom platetoppen og en avtrekkshette skal følge de retningslinjene som gis i bruksanvisningen for avtrekkshetten.
• Pass på at strømledningen ikke blir klemt etter installasjon.

• Advarsel: Bruk kun produsentens vedlikeholdsprodukter eller vedlikeholdsprodukter foreslått av produsenten og beskrevet i bruksanvisningen, samt vedlagte vedlikeholdsprodukter. Bruk av uegnede vedlikeholdsprodukter kan forårsake skade.

• Platetoppen må bare tilkobles av en autorisert elektroinstallatør.

• Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen må jordes ifølge forskriftene for sterkstrøm.
• Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.
• Platetoppens strømforsyning må ha en flerpolet bryter. Kontaktåpningen må være minst 3 mm, og bryteren bør være plassert i nærheten av platetoppen.
• Tilkoblingen må ikke skje ved hjelp av skjøteledning eller multistøpsel.
• Ledningen må bare skiftes ut av en autorisert elektroinstallatør.
• Du finner de nødvendige tilkoblingsdata på typeskiltet.

Tilkoblingsboksen

Tilkoblingsboksen finnes på undersiden av platetoppen. Ta av dekselet med en skrutrekker. Stikk den inn i åpningen og vipp av dekselet.

Tilkobling av platetoppen

Platetoppen skal tilkobles iht. skjemaet under + tilkoblingsdiagrammet.

Land	Tilkoblingsforhold	Tilkobling	Ledn. tverrsnitt	Ledn.type	Amp.
DK-S-FIN	230V~1F+N 50/60Hz	1 fas + N	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~2F+N 50/60Hz	2 faser + N	4 x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *
N	230V~2F 50/60Hz	2 faser	3 x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* Kalkulert etter standard EN 60 335-2-6

GARANTI

Det ytes 2 års garanti på fabrikations- og materialfeil på platetoppen fra dokumenteret kjøpedato. Garantien omfatter materialer, arbeidslønn og kjørsel. Ved henvendelser og service ber vi deg opplyse produktets navn og serienummer. Disse oplysninger kan du finne på produktets typeskilt. Skriv dem eventuelt ned i denne bruksanvisningen slik at du har dem for hånden. Det gjør det lettere for serviceteknikeren å finne de riktige reservedelene.

Feil og skader som ikke skyldes fabrikasjons- og materialfeil

Hvis det har blitt brukt uoriginale reservedeler

Hvis ufaglæerte har installert eller reparert platetoppen

Hvis anvisningene i bruksanvisningen ikke har blitt fulgt

Hvis installasjonen ikke er utført som anvist.

Transportskader

Eventuelle transportskader SKAL anmeldes omgående og senest 24 timer etter at varen er levert. Hvis ikke kundens krav kunne avvises.

En transportskade som konstateres ved levering fra forhandleren til kunden, er primært en sak mellom kunden og forhandleren. Dersom kunden har stått for transporten av produktet selv, påtar leverandøren seg ikke noen forpliktelse i forbindelse med en eventuell transportskade

Ubegrunnet servicebesøk

Dersom du tilkaller en servicemontør og det viser seg at du kunne ha rettet feilen selv ved å følge anvisningene i denne bruksanvisningen eller skifte en sikring i sikringsskapet, må du selv betale for besøket, da garantien BARE dekker fabrikasjonsfeil.

Næringskjøp

Næringskjøp er ethvert kjøp av produkter som ikke brukes i en privat husholdning, men brukes til næringsvirksomhet eller næringslignende formål (restaurant, kantine etc.) eller brukes til utleie eller annen bruk som omfatter flere brukere. I forbindelse med næringskjøp ytes det INGEN garanti, da dette produktet utelukkende er beregnet for bruk i en vanlig husholdning.

SERVICE

ServiceCompaniet AS, Gladengveien 8, 0661 Oslo.

Postboks 6469 – Etterstad, 0605 Oslo.

Telefon: [phone]

Faks: 22 68 54 00

Mail: [e-mail]

* Oppgitt effekt kan variere avhengig av kokekarets størrelse og materiale.

Dra till [0] med "SLIDERN"

[0] eller [H]

eller tryck på [0] [0] eller [H]
