BRUKSANVISNING Fusion 1SQW Witt

Efter at have valgt luftudgangens retning (figur 4), tag motoren ud af emballagen og installer det specifikke metalbeslag ved at bruge de medfølgende skruer, som vist på figur 5.

- Kalkopløsende rengøringsmidler, skurepulver, flydende skuremiddel eller aggressive universalrengøringsmidler og ovnspray

Dette forebygger brandfare.

[9] skifter til [8] og blinker

Reducere tiden Tryk på [- ] tasten på timeren [60] til 59, 58...

Reducere tiden Tryk på [- ] tasten på timerdisplayet [60] til 59, 58...

Recall proceduren er som følgende:

• Tryk på [ ]①
- Tryk på pause tast inden lyset holder op med at blinke.

Kogegrejets størrelse

Displayet viser [Er03] eller [7]:

• Les hele bruksanvisningen før du tar platetoppen i bruk. På den måten beskytter du deg selv mot uhell og unngår skader på platetoppen.
• Ta vare på denne bruksanvisningen slik at du kan slå opp i den senere hvis det er noe du kommer i tvil om. Hvis du selger eller overdrar platetoppen, må du sørge for at den nye eieren også får bruksanvisningen.
• Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om
• platetoppen har fått en skade, må du ta kontakt med en autorisert servicemontør. Du må IKKE ta platetoppen i bruk hvis den er skadet.
• En skade må straks meldes til butikken der du kjøpte platetoppen.
• Platetoppen er bare beregnet for matlaging i en normal husholdning. Annen bruk er ikke tillatt og kan være farlig. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av feilaktig betjening eller uhensiktsmessig bruk av platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen skal installeres i samsvar med gjeldende lover og regler.
• Ikke prøv å reparere platetoppen selv. Reparasjoner må bare foretas av en autorisert servicemontør. Reparasjoner utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Ikke trekk ut støpselet av stikkontakten ved å trekke i ledningen.

• Ikke la barn leke med platetoppen eller bruke den uten å være under oppsyn av voksne.

• Ikke bruk apparatet med ekstern timer eller separat fjernkontroll

• Vær oppmerksom på at en kokesone blir svært varm når den er i bruk, og at den vil være varm i et stykke tid etter at den er slått av. La derfor aldri en gryte eller panne som inneholder varm olje/varmt fettstoff bli stående på konesonen uten å holde øye med den.
• Ikke la platetoppen være uten oppsyn når du arbeider med fett eller olje. Overopphetet fett eller olje kan selvantenne og sette fyr på kjøkkenhetten. Brannfare!
• Dersom fett eller olje begynner å brenne, må du aldri prøve å slukke ilden med vann.
• Kvel ilden med f.eks. et kjøkkenhändkle eller med skum fra en brannslukker.
• Overplaten på den nye platetoppen er laget av glasskeramikk. Den er meget sterk, men kan imidlertid gå i stykker hvis du f.eks. mister spisse eller skarpe gjenstander ned på den. Hvis platen har revner eller brudd i overflaten, må du straks slå av strømmen til platetoppen og tilkalle en servicemontør.
• En induksjonsplatetopp må ikke bygges inn over en ovn som ikke har en kjølevifte.
• Er platetoppen bygget inn over en pyrolyseovn, må den ikke brukes mens det utføres pyrolyserens av ovnen.
• En ev. skuff rett under platetoppen må ikke brukes til lagring av brannfarlige gjenstander som f.eks. spraybokser.
• Platetoppen må ikke innbygges over oppvaskmaskiner, vaskemaskiner, tørketromler eller kjølemøbler, da den temmelig høye strålevarmen fra platen vil kunne skade slike produkter.

• Platetoppen må først tas i bruk når den er installert. Bare på den måten kan du sikre deg at du ikke kommer i kontakt med strømførende deler.

• Bruk bare kokekar med tykk og plan bunn. Ikke bruk gryter/panner med uslipt eller ru bunn, da de kan ripe platen. Sørg for at kokekarene har helt ren bunn, da selv små sandkorn kan ripe platen.

• Sett aldri varme kokekar hen over betjeningstastene, da elektronikken under dem i så fall kan ta skade.
• Ikke flamber rett under en avtrekkshette, da fettfiltrene kan antennes av flammene fra flamberingen.
• Pass på at ledninger fra små husholdningsapparater ikke kommer i berøring med en varm kokesone eller kommer i klemme i en varm ovnsdør.
• Ikke varm opp lukkede beholdere (f.eks. konservesbokser) på en kokesone, da slike beholdere kan sprenges på grunn av trykket som oppstår inne i dem.
• ADVARSEL: Tilberedning uten tilsyn på kokeplater med fett eller olje kan være farlig og kan føre til brann.
• FORSIKTIG: Kokeprosessen må overvåkes. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Brannfare: Ikke bruk platetoppen som ppbevaringsplass
• Ikke bruk platetoppen som avlastningsplass for f.eks. gjenstander av metall. Metallet kan bli varmt, smelte eller ev. bryte i brann på grunn av varmen fra en kokesone som er slått på, eller restvarmen fra en kokesone som er slått av.
• Ikke slå på en kokesone uten å sette kokekar på den. Sett heller aldri tomme kokekar på en kokesone som er slått på.
• Sukker i fast eller flytende form, plast eller aluminiumsfolie må ikke komme i berøring med en varm platetopp. Disse materialene smelter og klistrer fast og kan medføre misfarging eller revner i platetoppen. Dersom de likevel kommer i berøring med platetoppen, må du straks slå den av og fjerne sukkeret, plasten eller aluminiumsfolien fra platetoppen mens den ennå er varm. Bruk en glasskrape til å fjerne det med.
  • Pass på at du ikke brenner deg på den varme platetoppen.
• Hvis platen blir skadet eller revner, må du straks slå av strømmen til platetoppen og tilkalle en servicemontør.

• Slå av strømmen før rengjøring eller vedlikehold.

• Ikke bruk sterke rengjøringsmidler, midler med skurende effekt som f.eks. grill- eller ovnsspray, flekk- eller rustfjerner eller skuresvamp.

• Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.
• Ikke oppbevar magnetiserbare gjenstander, f.eks. kredittkort, lommeregnere og disketter nær en platetopp som er slått på, da de i så fall kan ta skade.
• Personer med pacemaker bør ta hensyn til at det i umiddelbar nærhet av en induksjonsplatetopp som er slått på, oppstår et magnetisk felt som muligens kan påvirke pacemakeren. I tvilstilfeller bør du ta kontakt med din lege.
• Sett alltid kokekarene midt på kokesonen. Du er da sikker på å unngå de elektromagnetiske feltene.
• Når en uttjent platetopp skal kasseres, bør alle kabler klippes over helt inne ved platetoppen slik at den ikke kan være til fare for barn. Sørg for at apparatet destrueres på en miljømessig forsvarlig måte ved å avlevere det på en mottaksstasjon for slikt avfall.
• Tenk også på at produktet kan inneholde deler som kan gjenbrukes.
• Forsøk aldri å slukke brann med vann. Slå av platetoppen og kvel brannen med f.eks et lokk eller et brannteppe.

BRUK AV DÅRLIG KVALITET PÅ KOKEUTSTYR ELLER MAGNETISKE ADAPTERE (TIL BRUK VED BENYTTELSE AV IKKE-MAGNETISKE KOKEUTSTYR) MEDF∅RER FRAFALL AV GARANTIANSVAR PÅ PRODUKTET.

ÅRSAKEN ER, AT OMTALTE PRODUKTER OG KOKEUTSTYR SKADER KOKEPLATENS ELEKTRONISKE KOMPONENTER OG GLASS

AVHENDING AV EMBALLASJEN

Emballasjen beskytter ventilatoren mot transportskader. Emballasjematerialene er valgt ut fra miljø- og avfallsmessige hensyn og kan dermed gjenvinnes. Gjenvinning av emballasjematerialene sparer råstoff og minsker avfallsproblemene. Emballasjen bør derfor leveres på nærmeste gjenbruksstasjon/oppsamlingssted. Emballasjedeler (f.eks. folie, polystyrenskum) kan være farlige for barn. Fare for kvelning! Oppbevar derfor emballasjedeler utenfor barns rekkevidde, og fjern materialet raskest mulig.

AVHENDING AV ET GAMMELT PRODUKT

Gamle elektriske og elektroniske produkter inneholder fremdeles verdifulle materialer. De inneholder imidlertid også skadelige stoffer, som er nødvendige for deres funksjon og sikkerhet.

Hvis produktene kastes sammen med husholdningsavfallet eller behandles feil, kan det skade helsen og miljøet. Kast derfor ikke det gamle produktet sammen med husholdningsavfallet.

Levér istedenfor det gamle produktet på nærmeste oppsamlingssted eller den lokale gjenbruksstasjonen, så delene kan bli gjenvunnet. Sørg videre for, at det gamle produktet oppbevares utilgjengelig for barn, inntil det leveres på gjenbruksstasjonen.

SIKKERHETSANVISNINGER

Vennligst les bruksanvisningen grundig før ventilatoren tas i bruk.

Den gir viktige opplysninger om sikkerhet, montering, bruk og vedlikehold. Dermed beskyttes både personer og ventilator.

Vennligst spar på bruksanvisningen, og gi den videre til en eventuell senere eier. Ventilatoren er beregnet til bruk i en vanlig husholdning.

Produsenten/importøren hefter ikke for skader, som er forårsaket av feil bruk eller feil betjening. Før ventilatoren kobles til strømnettet, bør det kontrolleres at forholdene stemmer overens med de data (spenning og frekvens), som er angitt på typeskiltet. Det er meget viktig, at disse data stemmer overens, så ventilatoren ikke skades. I tvilstilfelle må en fagperson kontaktes.

Ventilatorens elsikkerhet kan kun garanteres, når det er etablert forskriftmessig jordforbindelse. Det er meget viktig at denne grunnleggende sikkerhetsforanstaltningen sjekkes, og at installasjonene i tvilstilfelle gjennomgås av en fagperson. Produsenten/importøren kan ikke gjøres ansvarlig for skader, som er oppstått på grunn av manglende eller avbrutt jordledning (f.eks. elektrisk støt).

Installasjon og reparasjon må kun foretas av fagfolk. Installasjon og reparasjon foretatt av ukyndige kan medføre betydelig risiko for brukeren og er ikke omfattet av reklamasjonsordningen. Innbygging og montering av denne ventilatoren på et ikke-stasjonært oppstillingssted (f.eks. skip) må kun utføres av fagfolk og kun under observasjon av sikkerhetsforskriftene for bruken av denne ventilatoren.

Ventilatoren er koblet fra strømnettet kun når en av følgende betingelser er oppfylt:

• Støpselet er trukket ut. Trekk ikke i ledningen, men i støpselet når ventilatoren skal kobles fra strømnettet.
• Sikringen er slått av.
• Skruesikringen er skrudd helt ut.

Tilkobling må ikke skje ved hjelp av en skjøteledning.

En skjøteledning gir ikke nok sikkerhet (f.eks. risiko for overoppheting).

Arbeid aldri med åpen ild under ventilatoren; unngå flambering, grillsteking o.l.

Ventilatoren som er på, trekker flammene inn i filteret, og på grunn av det oppsugde kjøkkenfettet oppstår det brannfare!

Slå alltid på ventilatoren når en platetopp benyttes. Hvis ventilatoren ikke slås på, kan det dannes kondens innvendig og utvendig på ventilatoren. Slik kan det oppstå korrosjonsskader på ventilatoren. Hvis det arbeides med olje eller fett, skal man hele tiden holde øye med gryter, panner og frityrgryter. Også grillsteking over el-grillutstyr skal skje under konstant oppsyn. Overopphetet olje og fett kan selvantenne og derved sette fyr på ventilatoren.

Bruk aldri ventilatoren uten fettfiltre, da fett- og smussavleiringer kan nedsette ventilatorens funksjon. Filtrene skal rengjøres eller skiftes med jevne mellomrom. Et overmettet fettfilter medfører brannfare!

Bruk aldri et damprengjøringapparat til rengjøring av ventilatoren. Dampen kan trenge inn i strømførende deler og forårsake kortslutning.

Ventilatoren er beregnet for å betjenes av voksne som har lest bruksanvisningen. Barn kan ofte ikke se farene som kan oppstå ved feil betjening av ventilatoren. Sørg derfor for å holde barn under oppsyn når de er i nærheten av ventilatoren. Større barn kan benytte ventilatoren, hvis de er satt skikkelig inn i betjeningen av denne, og kan forholde seg til mulige farer ved feil betjening. Ventilatoren kan installeres med en avstand på mindre enn 65cm fra platetoppen etter standarden EN60335-2-31:1997.

Til utluftningsrør må det kun brukes rør eller slanger av ikke-brennbart materiale. Utluftning må ikke skje gjennom røykkanal, skorstein eller ventilasjonssjakt, hvis disse brukes til utluftning av rom med ildsteder. Hvis utluftning foretas gjennom en røykkanal eller skorstein, som ikke lenger er i bruk, skal myndighetenes forskrifter overholdes.

Brukes ventilatoren samtidig med et ildsted, som er avhengig av luften i rommet, bør det utvises størst mulig forsiktighet

ADVARSEL: FARE FOR FORGIFTNING!

Hvis det i samme rom eller ventilasjonssystem brukes både ventilator og et ildsted, som er avhengig av luften i rommet, bør der utvises størst mulig forsiktighet.

Ildsteder, som er avhengige av luften i rommet, kan f.eks. være gass-, olje-, tre- eller kulldrevne varmeapparater, gjennomstrømnings-vannvarmere, varmtvannsberedere eller gassovner, som får sin forbrenningsluft fra rommet hvor de står, og hvis avgassene ledes ut i det fri via f.eks. en skorstein.

Ved utluftning til det fri, også med ekstern vifte, suger ventilatoren luft ut av kjøkkenet og rommene ved siden av.

Hvis lufttilførselen ikke er tilstrekkelig, oppstår det et undertrykk. Ildstedene får for lite luft til forbrenningen. Forbrenningen hemmes.

Giftige forbrenningsgasser kan bli trukket inn i oppholdsrommene fra skorsteinen eller utsugningssjakten. Det kan være livsfarlig!

Ventilatoren kan uten risiko brukes samtidig med et ildsted, som er avhengig av luften i rommet, hvis undertrykket i rommet eller ventilasjonssystemet høyst er 4 Pa (0,04 mbar), slik at tilbakesug av forbrenningsgass unngås.

Dette kan oppnås, hvis det kan strømme frisk luft til forbrenning inn gjennom åpninger i f.eks. dører og vinduer. Man bør forsikre seg om at tverrsnittet på åpningene er tilstrekkelig store. En ventilasjonsmurkanal alene gir som regel ikke tilstrekkelig lufttilførsel.

Ved vurdering bør hele husets ventilasjonssystem tas i betraktning. I tvilstilfelle kontaktes den lokale feieren.

For at oppnå sikker funksjon kan det være nødvendig:

• Å kombinere ventilatoren med en vinduskontakt, som kun lar ventilatoren fungere, hvis vinduet er åpnet tilstrekkelig, eller
• Å koble til en automatisk innsugningsvifte eller å åpne en motordrevet ventilasjonsluke, när ventilatoren slås på, eller
• Automatisk å slukke ildstedet som er avhengig av luften i rommet, när ventilatoren slås på.

Kontakt under alle omstendigheter den lokale feiermesteren

BESKRIVELSE AV VENTILATOREN

Ventilatoren er beregnet til å fjerne damp og os fra kjøkkenet. Den er designet for å kunne brukes med utsug til det fri og til resirkulasjon. Dette krever, at man kjøper og monterer et kullfilter bak fettfiltret.

Utluftning ut til friluft

Det krever installasjon av en utluftningskanal, som leder den brukte luften ut til friluft.

Viktig: Utluftningsrøret kjøpes som ekstrautstyr.

Ved horizontal montering av utluftningsrør skal røret ha en stigning på ca. 10% for å lette utblåsningen.

Resirkulasjon

Resirkulasjon virker på den måten, at luften filtreres gjennom de aktive kullfiltrene og sendes renset tilbake i rommet.

Bemerk: Ved resirkulasjon lages en ventilasjonsåpning i sokkelen under skapet, hvor ventilatoren er montert. Videre monteres det et avtrekksrør fra motoren til risten i sokkelen.

Kullfiltrene kan kjøpes som tilbehør og skal installeres som vist på figur 10.

Kullfiltre skal settes inn like under fettfiltrene. Derfor må du først sette inn kullfiltrene og så fettfiltrene. Luften skal føres ut av skapet til kjøkkenet gjennom en rist, da det ellers kan forekomme fuktskade på skapet.

INSTALLASJON

Les installasjonsanvisningen grundig, og sørg for at apparatet er koblet fra strøm, før installasjonen påbegynnes.

Teknisk veiledning

Plasser den oppover-vendte platetoppen på en passende overflate. Sørg for at glasset er beskyttet. Ta så filterboksen ut av emballasjen og monter den, som vist på figur 1.

Filterboksens metallkroker skal settes inn i de tilhørende plassene, som er å finne på platetoppens bakside, som vist på figur 2.

Etter å ha tilpasset filterboksen til platetoppen, festes den med metallskruene, som fulgte med ventilatoren, og som skal installeres som vist på figur 3.

Fortsett installasjonen ved å feste platetoppen til kabinettet, som vist i den medfølgende bruksanvisningen for platetoppen.

Ledningsboksen skal festes til den nederste delen av kabinettet med de 4 medfølgende skruene. Sørg for å overholde den anbefalte minimumsavstanden fra midten av kabinettet, som vist på figur 6.

Ventilatoren kan nå installeres ved å følge anvisningene nedenfor.

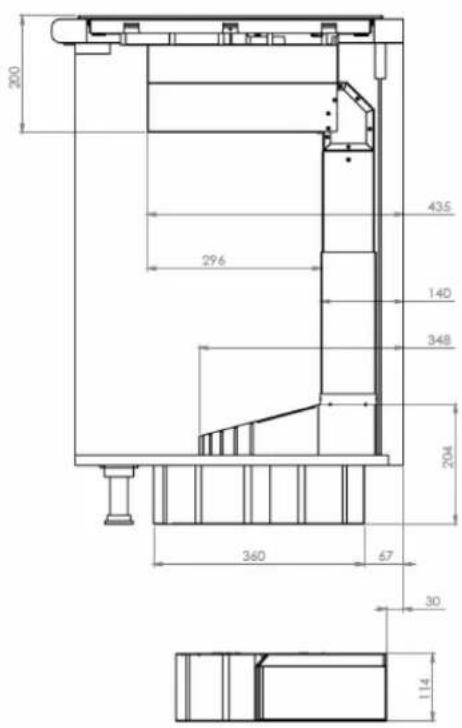

Installasjon av ventilator (SEM)

∅nsker man å installere ventilatoren direkte på gulvet, skal det lages en åpning i kjøkkenkabinettets bunn med målene 440x440 mm (figur 19).

Det er mulig å installere skuffer eller beholdere under platetoppen, dersom disse holder en avstand på minst 10 cm fra det laveste punktet.

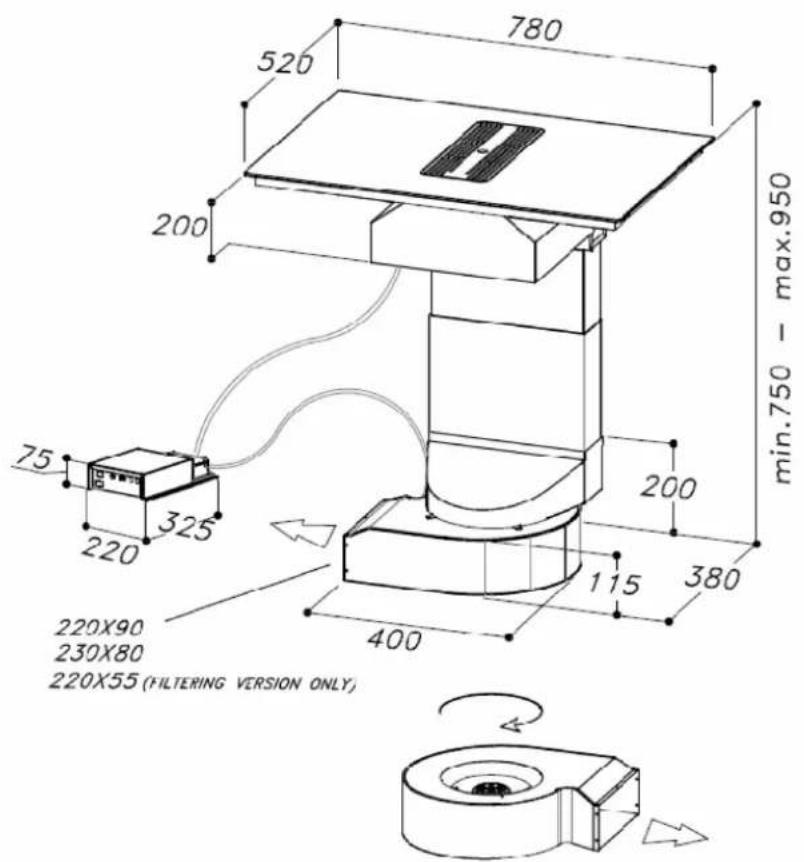

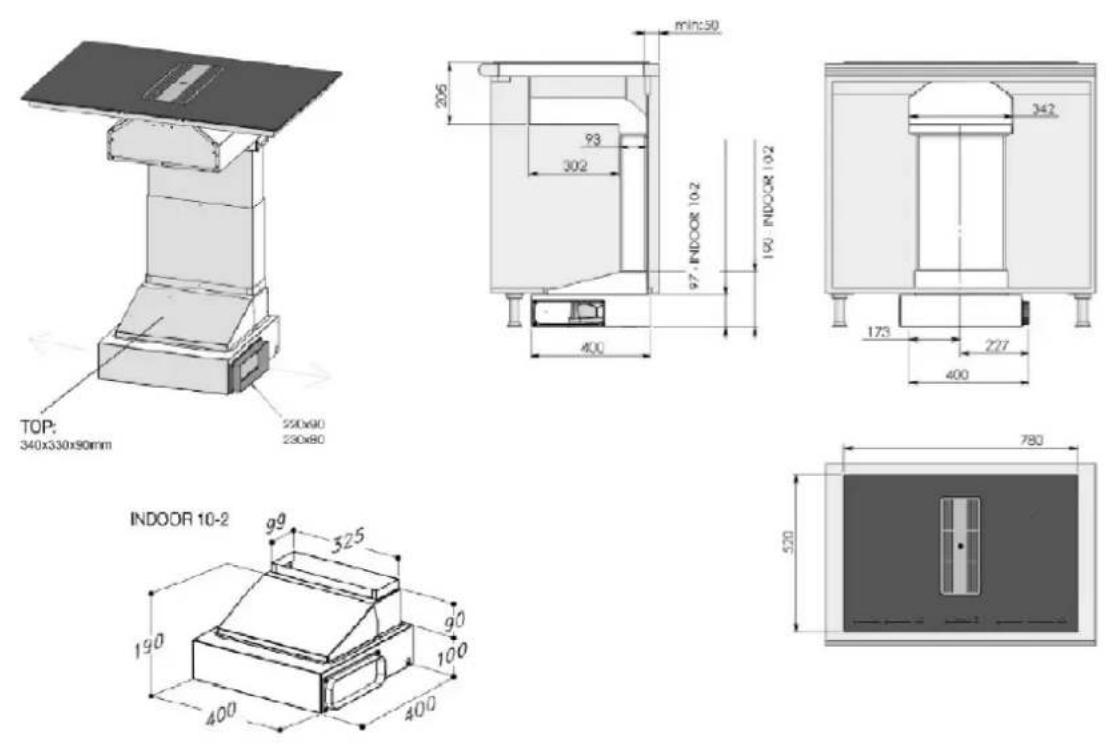

INDOOR 10-2 og INDOOR 16 kan installeres under kjøkkenkabinettet i overensstemmelse med ventilatorens laveste luftutgang.

INSTALLASJONSVEILEDNING FOR GJELDENDE MOTOR

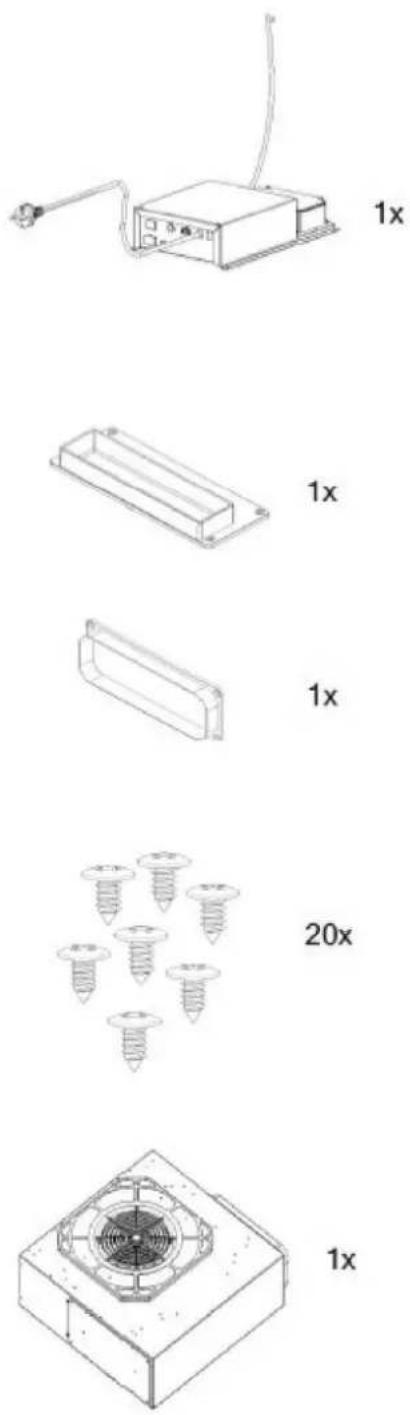

INDOOR 10-2 (figur 4)

Etter å ha valgt luftutgangens retning (figur 4); ta motoren ut av emballasjen og installer det tilhørende metallbeslaget ved å bruke de medfølgende skruene, som vist på figur 5..

Motoren er utstyrt med to luftutganger. Den utgang som er i bruk, er tilkoblet en plastflange, hvor en metallplate dekker den andre luftutgang på apparatets motsatte side. ∅nsker man å skifte luftutgang, skal man flytte plastflangen til den ønskede utgangen og dekke til den andre med metallplaten.

Motorens blader er beskyttet bak et metallgitter. Hvis man under installasjonen skifter luftutgang, er det viktig også at flytte metallgitteret og plassere det ved den utgangen, som tas i bruk. Unnlates bruk av det beskyttende metallgitteret kan det oppstå fare for direkte kontakt med motorbladene.

Motoren kan nå plasseres i åpningen på kjøkkenkabinettets bunn.

INDOOR 16 (Figur 17)

Etter å ha fjernet de 4 skruene som fester luftutgangens beslag til apparatet (fig.16), er det mulig å rotere beslaget, slik at luftutgangen kan snu i ønsket retning (fig.17). Plasser motoren under platetoppen, som vist på figur 15. Plasser elektronikkboksen nederst i kabinettet, som vist på figur 14. Avhengig av luftutgangens plassering, kan elektronikkboksen plasseres på enten høyre eller venstre side av motoren, og den skal fests med de medfølgende skruene.

KANALER

De teleskopiske kanalene i metall (x2) skal plasseres i overensstemmelse med ventilatorens luftutgang (fig.7), og festes med de medfølgende skruene. Løft den innvendige metallkanalen, inntil den treffer filterboksen, og fest kanalen med de medfølgende skruene (fig.8). Forsegl luftåpningen med den medfølgende tetningstapen, som vist på figur 9.

VED RESIRKULASJON (ANBEFALES TIL INDOOR 10-2)

Ventilatorens luftutgang må tilkobles til kabinettets åpning, så kjøkkenluften kan resirkuleres. Til dette kreves bruk av kullfiltre, som kjøpes separat. Installer kullfiltrene som anvist på figur 10. Kullfiltre er plassert rett under fettfiltre og skal derfor installeres før fettfiltrene. Det kan også kjøpes ekstra et kanal-kitt med gitter (plassert ytterst så kanalen kan installeres i kabinettet).

VED INSTALLASJON AV KANALER

Ventilatorens luftutgang må kobles til husets ytterside. Kanalen, som skal forbinde luftutgangen med husets ytterside, medfølger ikke og må kjøpes som ekstratilbehør.

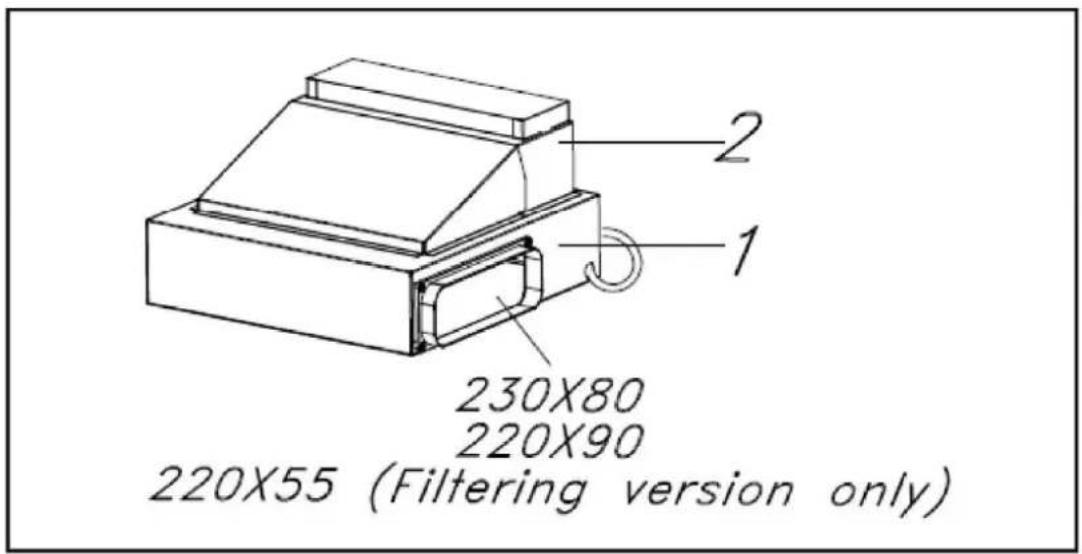

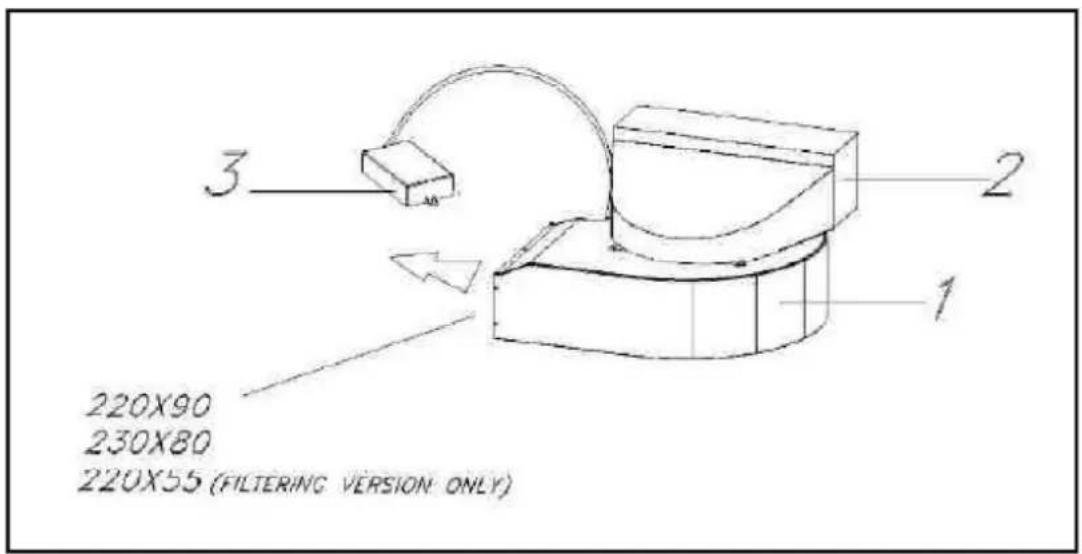

Ventilatoren er utstyrt med plastflange for å forbinde kanaler fra forskjellige seksjoner til motoren.

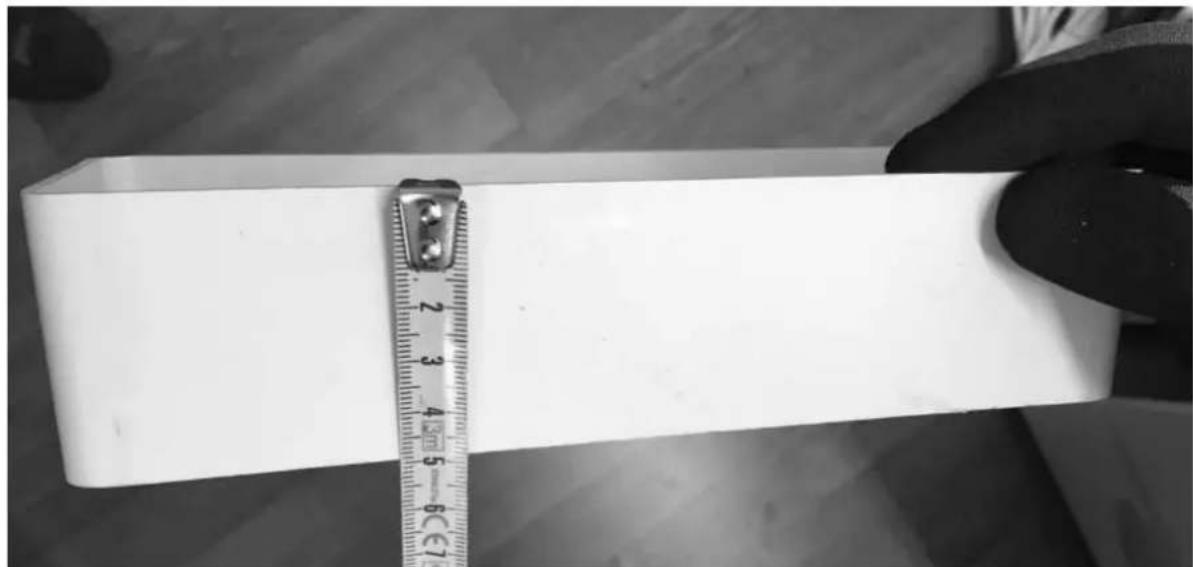

De medfølgende flangene har følgende mål:

230x80 mm

220x90 mm

220x55 mm (anbefales kun til bruk ved resirkulasjon og ved bruk av korte kanaler).

SISTE INSTALLASJONSTRINN

Installer fettfiltrene på deres spesifikke plass, ved å føre dem gjennom platetoppens sentralåpning, se figur 11. Sett inn metallgitteret for å lukke platetoppens sentralåpning, som vist på figur 12.

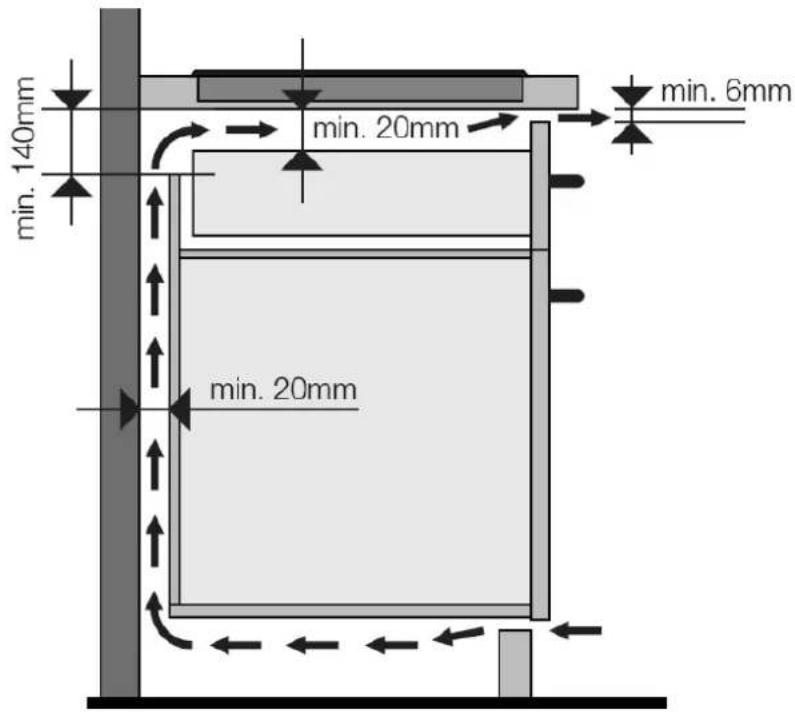

Hold en avstand på 15 cm fra nederste del av induksjonsplatetoppen for å sikre optimal luftsirkulasjon.

ELEKTRISKE KOBLINGER

Den elektriske tilkoblingen fra ventilatoren til strømforsyningen skal være i overensstemmelse med gjeldende internasjonale og lokale vedtekter og regler.

Tilkobling mellom separate deler på dette apparatet skal utføres av en autorisert installatør i overensstemmelse med gjeldende regler.

Strømtilkobling må skje via en vanlig stikkontakt.

Produsenten/importøren kan ikke holdes ansvarlig for skader, oppstått på grunn av manglende eller avbrutt jording.

Kontrollpanelet under platetoppens glassoverflate, har en kabel som skal sammenkobles med den tilsvarende kabelen fra kontrollboksen (fig.13-A).

Koble til kabelen fra ventilatoren med terminalen på den grå plastboksen, se figur 13 B.

En sort ledning finnes inne i en plastpose ved forbindelsespunktene inne i boksen. Denne ledningen avgjør hastigheten 4, i henhold til regulativene EU65 «energimerking» og EU66 «Ecodesign» utstedt av Europa-Kommisjonen.

Apparatet kan frakobles strømforsyningen ved å trekke støpslet ut eller ved å etablere en kontakt i ledningsnettet. Den siste løsningen er brukbar, hvis det er avstand mellom kontaktene i alle poler, hvilket gjør et fullt strømavbrudd til apparatet mulig ved en kategori II overspenning. Kontaktenes åpninger skal være 3 mm brede.

Oppstarten skal utføres av en kvalifisert fagperson. Sørg for at den røde 12V ON/OFF-knappen står på OFF, etter at installasjonsprosedyren er gjennomført. Koble støpselet til strøm, og still knappen deretter på ON.

ADVARSEL: når 12V ON/OFF-knappen står på OFF, er de 230V elektriske kretsløpene fremdeles aktive.

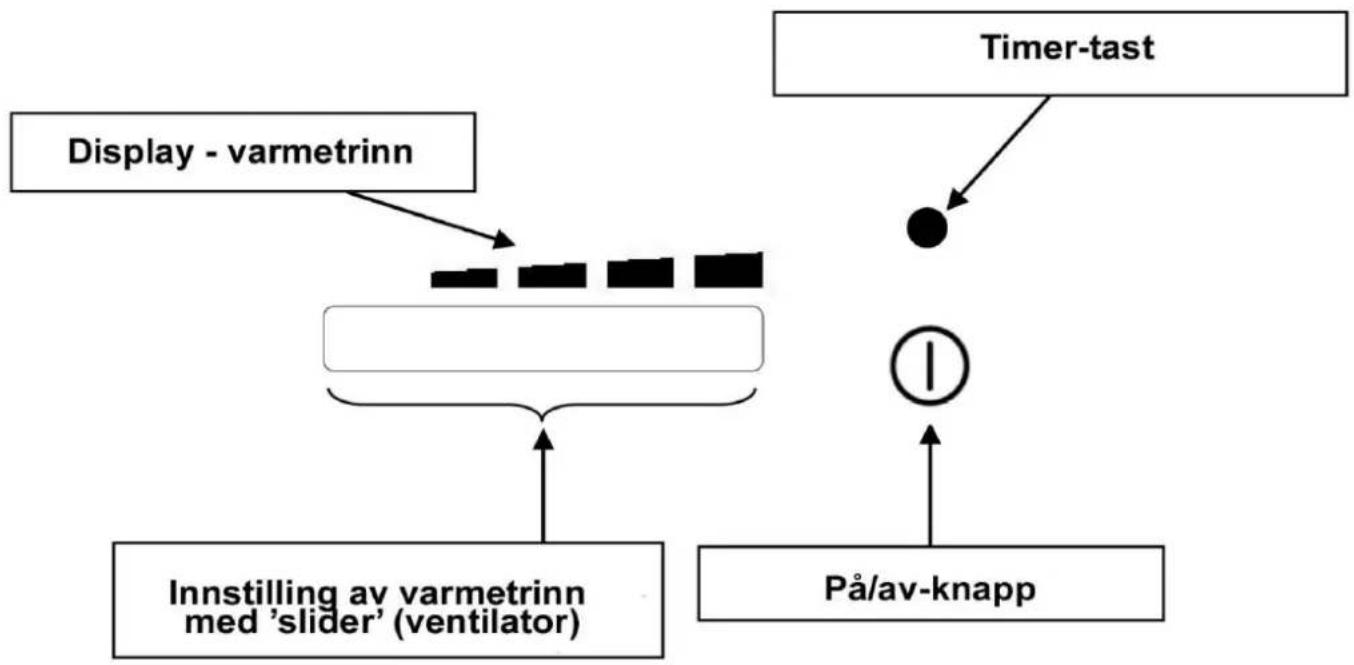

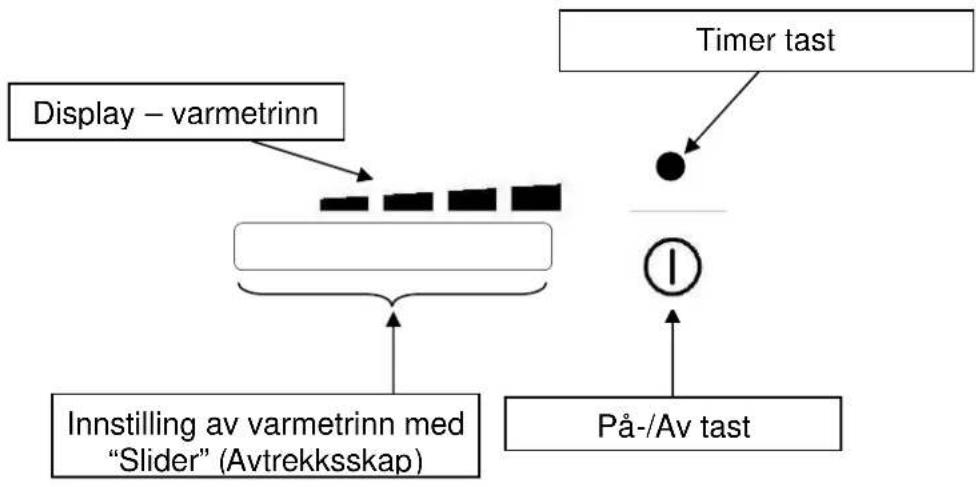


(FIGUR 20)

A: PÅ/AV-knapp. Slår på ventilatoren og stiller den automatisk på hastighet 2. Når ventilatoren er på og står på en hvilken som helst hastighet, kan man trykke på knappen for å slå av motoren igjen.

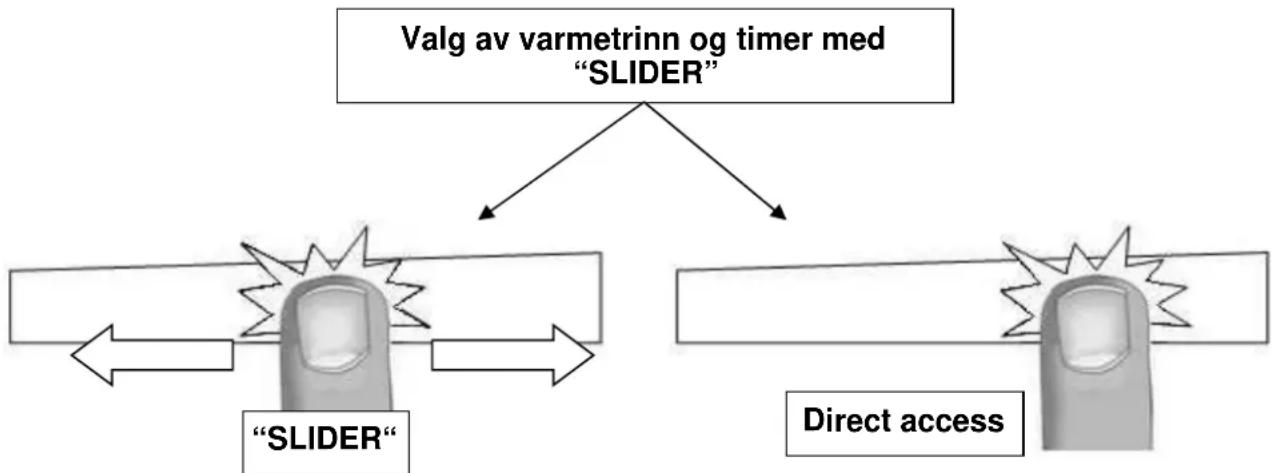

B: Slider touch kontroll. Kan skifte motorhastigheten. Det er kun mulig å skifte hastighet når ventilatoren er på ved brug av PÅ/AV- knappen. Bruk PÅ/AV- knappen for å slå av motoren, da det ikke er mulig å slå av motoren via slideren.

C: Dioder som viser motorhastigheten.

D: TIMER: Motoren slår seg automatisk av etter 10 minutter, när TIMER-funksjonen velges. Dioden, som viser hastigheten, begynner å blinke.

Automatisk av

Etter 4 uavbrutte timer, slår ventilatoren seg automatisk av.

ECODESIGN

Som et resultat av Europaparlamentets nye regulativer - hhv. EU65 «Energimerking» og EU66 «Ecodesign», som trådte i kraft 1. januar 2015 - er alle Witts ventilatorer tilpasset disse nye energimerkingskrav.

Alle ventilatorer er nå utstyrt med ny elektronikk, som en timerenhet for sugestyrken, når yteevnen overstiger 650 m3/t. Dette gjelder alle modeller med interne motorer og med en yteevne over 650 m3/t. Timerenheten skifter automatisk fra høyeste nivå til nest høyeste etter 5 minutter. Ventilatorer med eksterne motorer er også utstyrt med denne timerenheten, som automatisk skifter fra høyeste til nest høyeste nivå, når yteevnen overstiger 650m3/t. Eksterne motorer med en yteevne over 650 m3/t på både høyeste og nest høyeste nivå skifter ned til nest høyeste nivå etter 7 minutter.

I 'standby'-mode er ventilatorens energiforbruk lavere enn 0,5 W.

Regelmessig rengjøring av ventilatoren sikrer en god og feilfri drift og forlenger ventilatorens levetid. Sørg for å rengjøre fettfiltrene i forhold til produsentens anbefalinger.

Rengjøring av fettfiltre

De gjenbrukbare fettfiltrene i ventilatoren tar opp de faste delene i stekeosen (fett, støv osv.) og forhindrer derved, at ventilatoren blir skitten.

Etter 30 funksjonstimer begynner de 4 LED-lampene å blinke. Dette indikerer, at fettfiltrene skal rengjøres.

Bemerk: Etter rengjøring av fettfiltrene, nullstilles ventilatoren ved å trykke på TIMER-tasten i tre sekunder, när ventilatoren er slått av.

Bemerk: Et overmettet fettfilter medfører brannfare!

Rengjøring av fettfiltret for hånd

Fettfiltrene rengjøres med en oppvaskbørste og varmt vann tilsatt et mildt oppvaskmiddel til oppvask for hånd. Ikke bruk konsentrert oppvaskmiddel.

Unngå

- Kalkoppløsende rengjøringsmidler, skurepulver, flytende skuremiddel eller kraftige universalrengjøringsmidler og ovnsspray

Rengjøring av fettfiltrene i oppvaskmaskinen

Fettfiltrene plasseres loddrett i underkurven og vaskes ved maks. 60° med et mildt maskinoppvaskmiddel. Sørg for at spylearmen kan bevege seg fritt.

Ved rengjøring av fettfiltrene i oppvaskmaskinen kan de - avhengig av oppvaskmiddel – bli misfargede. Dette har ingen betydning for filtrenes funksjon.

Etter rengjøring legges fettfiltrene til tørk på et sugende underlag.

Når fettfiltrene er tatt ut, rengjøres også de tilgjengelige delene av kabinettet. Dette forebygger brannfare.

Rengjøring av ventilatoren

Overflater og betjeningselementer er mottagelige for skraper og riper. Derfor bør rengjøringsrådene nedenfor følges.

Alle overflater og betjeningselementer må kun rengjøres med en bløt svamp, oppvaskmiddel, varmt vann og et PH-nøytralt oppvaskmiddel.

Tørk så overflatene med en bløt klut.

I betjeningsområdet må man unnlate å bruke for mye vann til rengjøringen for å unngå, at det trenger fukt inn i elektronikken.

Unngå bruk av nedenforstående, da disse skader overflaten

- Soda-, syre- eller kloridholdige rengjøringsmidler og rengjøringsmidler, som inneholder oppløsningsmidler.

- Rengjøringsmidler med skurende virkning, f.eks. skurepulver eller skuresvamper, som f.eks. grytesvamper eller brukte svamper, som inneholder rester av skuremiddel.

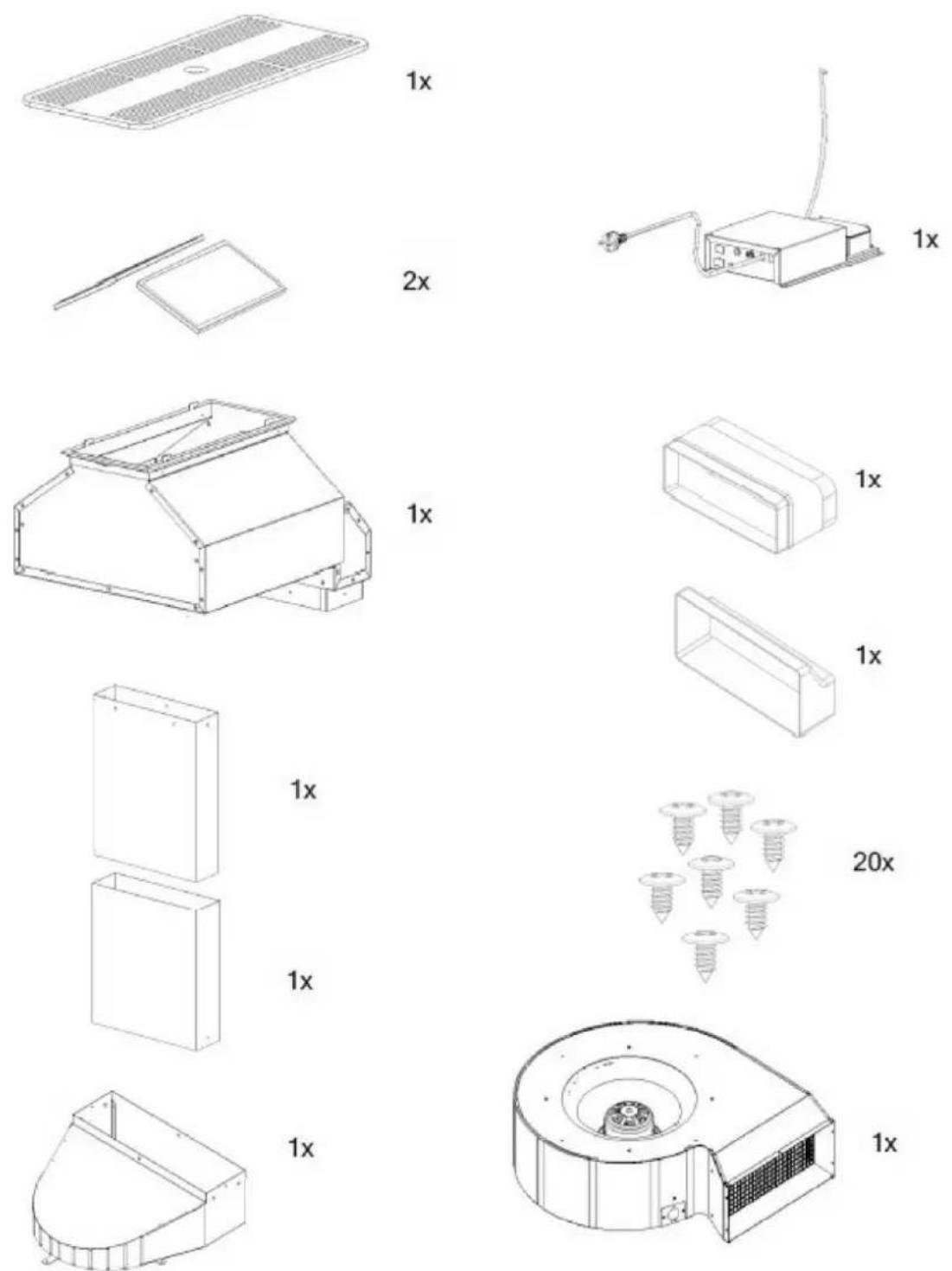

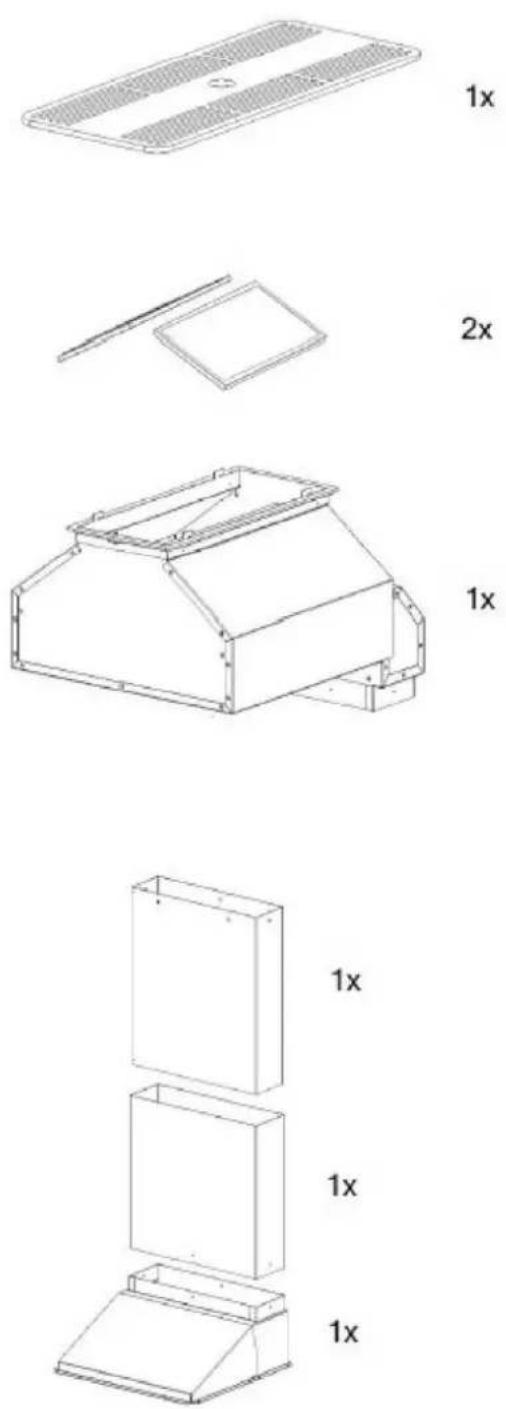

INNHOLD I KASSEN

INDOOR 10-2

INDOOR-10

1 - INDOOR-10 BLOWER
2 - AIR CONVEYOR

INDOOR-16

1 - INDOOR-16 BLOWER
2 - AIR CONVEYOR
3 - ELECTRICAL WIRING

INDOOR 16

Merk: Den elektroniske boksen skal installeres under platetoppen i nærheten av ventilatoren.

Merk: Konstateres det en funksjonsfeil på ventilatoren, må strømmen avbrytes. Kontakt deretter butikken hvor ventilatoren er kjøpt for å rekvirere service.

Merk: Før rengjøring og vedlikehold av ventilatoren skal strømtilførselen brytes.

Merk: Vi anbefaler at man installerer den elektroniske boksen minst 10 cm fra gulvet og med en tilstrekkelig avstand fra samtlige varmekilder (f.eks. en ovnsside eller kokeplate). MERK: Den elektroniske boksen, motor og ventilator skal monteres slik, at disse delene og deres festebeslag er tilgjengelige dersom det er behov for service.

Dette apparatet er utstyrt med en H05 VVF kabel med 3 ledere på 0,75mm2 (fase, null og jord). Det skal kobles til et monofaset nett med 220-240 V, min. 10A. Sørg for at støpslet er lett tilgjengelig etter installasjonen.

Ventilatorens el-sikkerhet kan kun garanteres, når det er etablert forskriftsmessig jording. Det er meget viktig at denne grunnleggende sikkerhetsforanstaltningen overprøves, og at installasjonene i tvilstilfelle gjennomgås av en fagmann. Produsenten/importøren kan ikke gjøres ansvarlig for skader som oppstår på grunn av manglende eller avbrutt jordledning (f.eks. elektrisk støt).

Installasjon og reparasjon må kun foretas av fagfolk. Installasjon og reparasjon foretatt av ukyndige kan medføre betydelig fare for brukeren og er ikke omfattet av reklamasjonsordningen. Hvis kabelen skades skal den skiftes av en autorisert installatør.

*Effekten kan variere avhengig av kokekarets størrelse og materiale.
** Beregnet etter metoden for måling av yteevne (EN 60350-2).

**Minimum størrelse 100mm er avhengig av kokeutstyrets kvalitet. Dårlig kvalitet stiller større krav til diameter på kokeutstyret. Liten diameter og dårlig kvalitet på kogeutstyr forlenger oppvarmingstiden.

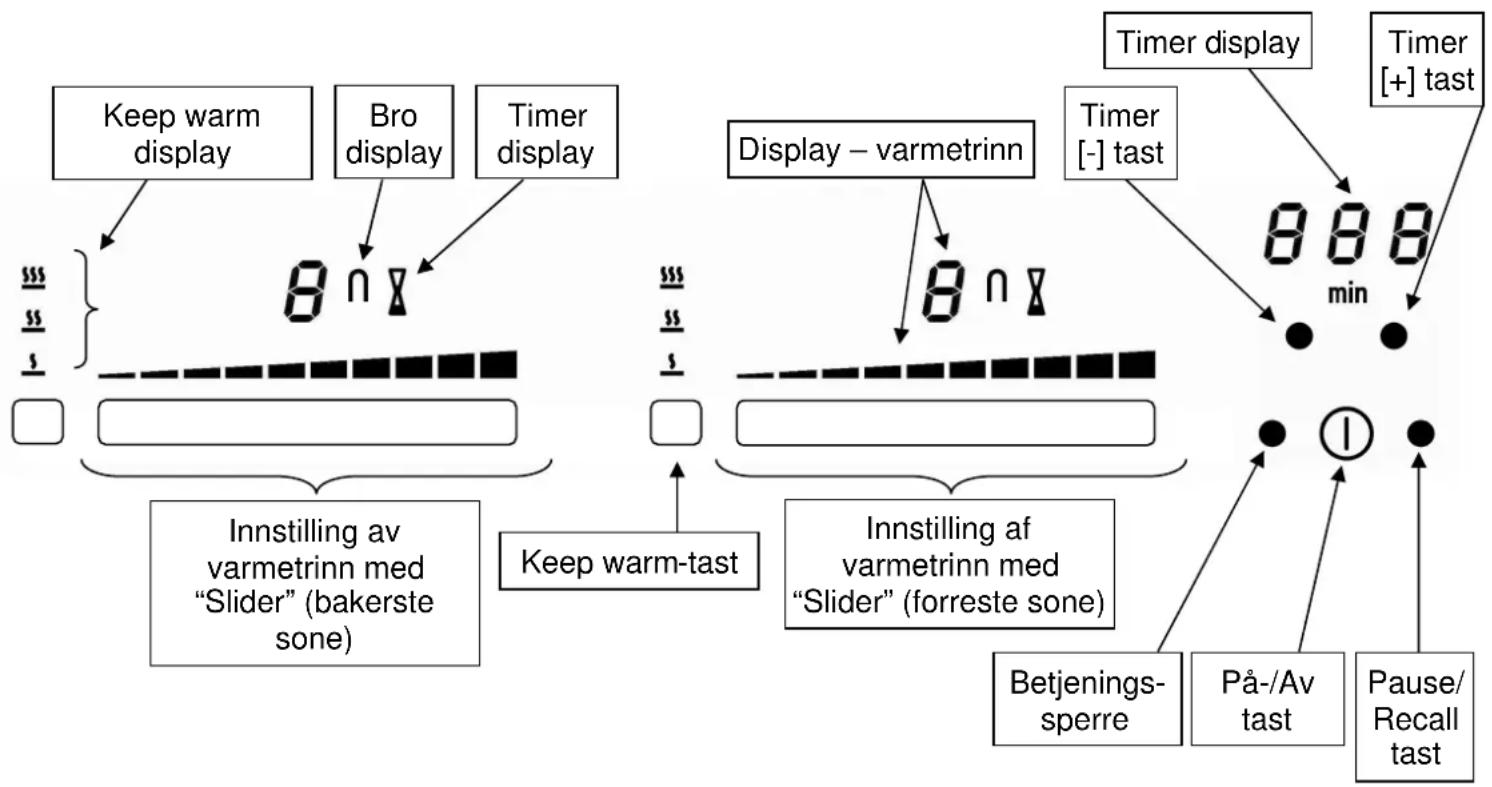

Betjeningspanel

Betjeningspanel til Avtrekksskap

BETJENING AV PLATETOPPEN

Sensitive touch

Platen er utstyrt med et elektronisk Finger-Touch betjeningspanel med sensitive touch-taster innebygd i platen. En lett berøring av et symbol aktiverer den tilhørende funksjonen. Straks elektronikken har registrert kommandoen, høres enten et lydsignal, en kontrollampe lyser eller en bokstav eller et tall vises displayet.

Du må bare berøre én tast av gangen.

Display

Display Betydning Funksjon

0 Null Konesonen er slått på.
1...9 Varmetrinn Velge varmetrinn.
U Induksjonen virker ikke Ikke-egnet el. manglende kokekar.
A Oppkokingsautomatikk Oppkokingsautomatikk aktivert.
E Feilmelding Elektronikkfeil.
H Restvarme Kokesonen er stadig varm.
P Booster Booster-funksjonen er aktivert.
„ „ Dobbelt booster Doobeltbooster-funksjonen er aktivert.
U Keep warm Det opprettholdes en temperatur på 42, 70 eller 94°C.
II Stop&Go Pausefunksjon aktivert.

Ventilasjon

Kjølesystemet er helautomatisk. Kjøleviften sørger for at platetoppen ikke blir overopphetet. Kjøleviften starter og stopper automatisk etter behov.

Rengjør platetoppen med en fuktig klut og tørk den godt av. Ikke bruk oppvaskmiddel når du rengjør platetoppen, da det kan medføre blålig misfarging av glasset.

Induksjonsprinsippet

Under hver kokesone ligger det en induksjonsspole. Når sonen slås på, skaper denne spolen et magnetfelt som på sin side danner (induserer) induksjonsstrømmer i kokekar med en magnetiserbar bunn. På den måten varmes bunnen av kokekaret opp, mens selve konesonen bare varmes opp indirekte av den varmen som kokekaret gir fra seg.

En platetopp/kokesone kan gi fra seg en lett brumming eller klikkelyd. Dette er helt normale lyder for en induksjonsplatetopp.

Merk: Ikke alle gryter/panner er egnet for induksjonsplatetopper.

Egnede kokekar

For å få full effekt av en kokesone, må kokekaret ha minst samme diameter som kokesonen, (se instruksjoner), være utstyrt med en tyk bunn på minst 5-6 mm. Og har et høyt innhold av magnetisk jern. Støpejerns kokekar gir best resultat.

Ikke-egnede kokekar

• Kokekar av aluminium og kobber uten magnetisk bunn.
• Kokekar av glass, keramikk og steintøy.
• Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen:

Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet. Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [U].

Noen kokekar støy når de plasseres på en induksjonstopp. Det er spesielt tynnbunnet kokekar og / eller kokekar med lavt magnetisk jerninnhold. Det laveste lydnivået oppnås ved bruk av støpejern. Legg merke til at det er kokekaret som avgir lydene, ikke komfyren.

Innstilling av varmetrinn og timer med "SLIDER"

For å velge varmetrinn med slideren, trekker du fingeren over slideren (ca. 5mm. under lysende felt). Slider-betjeningen er placeret under displayet (se afsnittet: Betjeningspanel). ∅nsker du ikke å "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det aktuelle varmetrinnet (Direct access).

Slik slår du på platetoppen

Hva vil du gjøre		Betjeningspanel	Display
Slå på	Trykk på [ ]	[ 0 ]	1
Slå av	Trykk på [ ]	Tomt eller [ H ]	1

Hva vil du gjøre Betjeningspanel Display

Velge sone Trekk fingeren over "SLIDEREN" [1] til [P] (justere varmetrinn) Trekk mot høyre eller venstre Slå av sonen Trekk til [0] med "SLIDEREN" [0] eller [H]

Automatisk registrering av manglende/ikke-egnet kokekar

Induksjonen virker ikke:

Induksjonsplaten oppfatter automatisk når og hvor ditt kokeutstyr stilles på platen (etter at en sone er aktivert) og aktiverer betjeningspanel etter dette. Platen er utstyrt med brukervennlig slider-betjening som rett etter plassering av kokeutstyr lyser opp med "O" i displayet på tilhørende slider. Still deretter inn slider på ønsket varmetrinn.

• Hvis det ikke står noe kokekar på kokesonen, eller hvis kokekaret ikke er egnet for induksjonsplatetopper. Hvis det er tilfellet, virker induksjonen ikke, og du kan derfor ikke bruke kokesonen. Displayet viser [U]. Symbolet forsvinner igjen når et egnet kokekar settes på kokesonen.
• Hvis kokekaret fjernes fra en kokesone, slås konesonen av automatisk. Displayet viser [U]. Symbolet forsvinner igjen når et egnet kokekar settes på konesonen. Konesonen fortsetter på samme varmetrinn som før.

Etter bruk slukkes kokesonen. La ikke funksjonen (U) være aktiv.

Restvarmeindikator

Så lenge en kokesone stadig er varm etter bruk, lyser restvarmeindikatoren [ H ] for å vise at kokesonens overflatetemperatur er over 60° C. Derfor må kokesonen ikke røres. Sett heller ikke varmefølsomme gjenstander på en kokesone så lenge restvarmeindikatoren lyser.

Vær oppmerksom på at barn ikke legger merke til restvarmeindikatorene, som lyser som tegn på at konesonene er varme. Hold derfor øye med barna, så lenge restvarmeindikatoren lyser.

Boosterfunksjonen [ P ] og Dobbeltboosteren [ " ] fungerer som en varmeforsterker til valgte sone. Når denne funksjonen er slått på, arbeider kokesoner innstilt på varmetrinn 9 med en ekstra høy effekt i 10 minutter. Boosteren er f.eks. beregnet for å varme opp store mengder vann på kort tid.

- Slik slår du på/av booster-funksjonen:

Hva vil du gjøre Betjeningspanel Display

Starte booster-funksjonen Trekk fingeren over "SLIDEREN" [P]

Eller trykk direkte på enden av

"SLIDEREN"

Stoppe booster-funksjonen Trekk fingeren over "SLIDEREN" [9] til [0]

- Slik slår du på/av dobbeltbooster-funksjonen:

Hva vil du gjøre Betjeningspanel Display

Starte Boosterfunksjonen Trekk fingeren til enden av "SLIDEREN"[P]

Eller trykk direkte på enden av

"SLIDEREN"

Starte Dobbeltbooster Trykk igen på siste del av [ og P ]

"SLIDEREN"

Stoppe Dobbeltbooster Trekk fingeren over "SLIDEREN" [P] til [0]

Stoppe Booster Trekk fingeren over "SLIDEREN" [9] til [0]

• Power management:

Tabellen er oppdelt i 2 forskjellige sett med soner, der hvert sett har en maks. ytelse.

Hvis det valgte varmetrinn for begge soner overstiger maks. Ytelse, reduserer power management-funksjonen automatisk ytelsen på en av disse sonene. Displayet til denne sonen blinker først, og varmetrinnet reduseres så til høyeste mulige varmetrinn.

Valgt sone

[ P ] lyser i displayet

Den andre sonen: (f.eks. varmetrinn 9)

[9] skifter til [8] og blinker

Det er mulig å aktivere booster-funskjonen (eller dobbeltbooster) på flere soner samtidig.

Timerfunksjon

Med timeren kan du stille inn lengden på tilberedningstiden. Timeren kan brukes samtidig på alle soner. Du kan også stille inn forskjellige tilberedningstider på hver sone (fra 0 til 999 minutter). VIKTIG: Når + og - taster skal berøres samtidig, må funksjon etterpå utføres innen få sekunder.

- Innstilling/justering av timeren:

Slik gjør du

Betjeningspanel Display

Velg varmetrinn

Trekk fingeren over "SLIDEREN" [1] til [P]

Velg Timer

Trykk samtidig på [ - ] og [ + ] tasten Timerdisplayet lyser

på timerdisplayet inntil ønsket timer er valgt

Redusere tilberedningstiden Trykk på [ - ] tasten på timeren [ 60 ] til 59, 58...

∅ke tilberedningstiden Trykk på [ + ] tasten på timeren Tiden økes

- Slå av timeren:

Slik gjør du

Betjeningspanel Display

Velg Timer

Trykk samtidig på [- ] og [ + ] Timerdisplayet lyser på timerdisplayet inntil ønsket timer er valgt

Stoppe Timer Trykk på [- ] på timerdisplayet [ 000 ]

Hvis man ønsker å stoppe flere timere, så gjentas prosessen

- Bruk av timeren som varselur:

Minutturet er en individuell funksjon. Den stopper straks kokesonen tennes. Hvis minutturet er aktivert og kokesonen slukket. Så fortsetter timeren til tiden utløper.

Slik gjør du

Betjeningspanel Display

Slå på platetoppen

Trykk på [ ] Ⓑ[0]

Velg Timer

Trykk samtidig på [-] og [ + ] [ 000 ]

på timerdisplayet

Redusere tilberedningstiden Trykk på [- ] tasten på timerdisplayet [ 60 ] til 59, 58...

∅ke tilberedningstiden Trykk på [ + ] tasten på timerdisplayet Tiden økes

- Automatisk stopp etter endt tilberedning:

Etter endt tilberedningstid blinker [00] i timerdisplayet, og du hører et lydsignal. Hvis du ønsker å slå av lydsignalet, trykker du på [- ] og [ + ].

Oppkokingsautomatikk

Når oppkokingsautomatikken er aktivert, benytter kokesonen automatisk det høyeste varmetrinnet før den skifter til valgt varmetrinn for videre tilberedning. Oppkokingstiden avhenger av hvilket varmetrinn som er valgt.

- Slik aktiverer du oppkokingsautomatikken:

Slik gjør du

Betjeningspanel Display

Velg varmetrinn til [7]

Trekk fingeren over "SLIDEREN" [7] blinker med [A]

(Eksempel « 7 »)

og la fingeren bli på i 7 sekunder

- Slik deaktiverer du oppkokingsautomatikken:

Slik gjør du

Betjeningspanel Display

Velg varmetrinn

Trekk fingeren over "SLIDEREN" [0] til [9]

Stop&Go

Hvis du plutselig må gå fra platetoppen under tilberedningen, men gjenopptar den kort etter, er det smart å benytte pausefunksjonen. Med denne funksjonen kan du stoppe platetoppen og starte på samme varmetrinn igjen när du måtte ønske..

Hvad vil du gjøre	Betjeningspanel	Display
Aktivere Stop&Go	Trykk på pause tast	[ II ] – indikatoren lyser
Deaktivere Stop&Go	Trykk på pause tast	“SLIDER” pulserer
Trykk på "SLIDEREN"	Tidligere innstilling

Recall-funksjon

Hvis man ved en feiltakelse har fått slukket platen, kan man ved hjelp av recall-funksjonen raskt gjenopprette alle innstillinger.

• Varmetrinn på alle soner (Booster)
- Timerinnstillinger (minutter, sekunder)
• Oppkokingsautomatikk
- Keep warm funksjon

Slik gjør du:

• Trykk på [ ]①
• Trykk på pause tast innen lyset slutter å blinke

De tidligere innstillingene er igjen aktivert.

Med denne funksjonen er det mulig å automatisk nå og fastholde en temperatur på 42°C, 70°C og 94°C. Denne funksjonen har to hovedfordeler:

• hurtig oppvarming av kald mat uten overforbruk

• holder ferdiglaget mat varm og holder temperaturen på valgt indstilling
  "Keep warm" tasten er plassert under [ ]displayet (se avsnitt "Betjeningspanel")

• Aktivering av « Keep warm » :

Slik gjør du	Betjeningspanel	Display
Velg 42°C	Trykk på keep warm-tast	[ U ] og [ ]	1ss
Velg 70°C	Trykk to ganger på keep warm-tast	[ U ] og [ ]
Velg 94°C	Trykk tre ganger på keep warm-tast		[ U ] og [
Stoppe funksjonen	Trekk fingeren over “SLIDEREN“		[ 0 ] til [ 9 ]
Eller trykk på keep warm-tast inntil [ 0 ] [ 0 ]

Maksimal varmebevaringstid er 2 timer.

Bro- og automatisk brofunksjon

Denne funksjon muliggjør, at 2 soner betjenes samtidigt med betjening fra én sone.

Slik gjør du	Betjeningspanel	Display
Skru på kokeplaten	Trykk på [ Ⓤ]	[ 0 ]
Aktiver brofunksjonen	Trykk samtidig på keep warm-tast til de to sonene	[ 0 ] og [∩]
	eller
Plasser en stor kjele på de to sonene		[∩] blinker
og trykk på “SLIDEREN” for begge sonene		[∩]
∅k varmetrinn	Trekk “SLIDEREN” til ønsket varmetrinn	[ 1 ] til [ 9 ]
Stopp brofunksjonen	Trykk samtidig på keep warm-tast til de to sonene	[ 0 ]

Grill-funksjon

Slik gjør duSkru på kokeplaten	BetjeningspanelTrykk på [ 1]	Display[0]
Plasser grillplaten på de to soneneAktiver grillen Trykk samtidig på « SLIDEREN » til de to sonene∅k grilleffekt Trekk “SLIDEREN” til ønsket varmetrinnStopp grill-funksjonen Trykk samtidig på « SLIDEREN » til de to sonene		[ 2] blinker[ 3] Varmetrinn på slideren[0]

Betjeningssperre

Ved å aktivere betjeningssperren hindrer du at du uforvarende kommer til å slå av platetoppen. Betjeningssperren kan også brukes mot feilbetjening mens platetoppen er på, og mot uhell under rengjøring av platen. Du kan sperre alle tastene på betjeningspanelet med unntak av [①].

Slik gjør du Betjeningspanel Display

Aktivering av ventilator

Hva vil du	Betjeningspanel		Display
Skru på	trykk på [ ]		1
Skru av	trykk på [ ]	∅	1

Timerfunksjon

• Skru på/av timer funksjon:

Slik gjør du	Betjeningspanel	Display
Skru på	trykk på "Timer tast" av 10min	display blinker i løpet
Skru av	trykk på "Timer tast"	til

Manuell funksjon

• Skru på/av manuell funksjon:

Slik gjør du	Betjeningspanel	Display
Skru på	trykk på [ ]	1
∅k hastigheten		trekk fingeren over “SLIDEREN”
Reduser hastigheten		trekk fingeren over “SLIDEREN”

Egnede kokekar

- For å få full effekt av en kokesone, må kokekaret ha minst samme diameter som kokesonen, (se instruksjoner), være utstyrt med en tyk bunn på minst 5-6 mm. Og har et høyt innhold av magnetisk jern. Støpejerns kokekar gir best resultat.

Ikke-egnede kokekar

• Kokekar av aluminium og kobber uten magnetisk bunn.
• Kokekar av glass, keramikk og steintøy.
• Kokekar av rustfritt stål uten magnetiserbar bunn.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen: Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret egnet.

Ha litt vann i kokekaret og sett det på en kokesone med en passende diameter. Slå på sonen og velg et varmetrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av symbolet [ U ].

Merk: Noen kokekar støy når de plasseres på en induksjonstopp. Det er spesielt tynnbunnet kokekar og / eller kokekar med lavt magnetisk jerninnhold. Det laveste lydnivået oppnås ved bruk av støpejern. Legg merke til at det er kokekaret som avgir lydene, ikke komfyren.

Kokesonene reagerer ikke på kokekar som har mindre diameter enn den som anbefales. Denne diameteren varierer for de forskjellige sonene.

For å oppnå best resultat anbefaler vi at du setter kokekarene midt på kokesonen.

Varmetrinn

1 til 2 Smelte	Gjenoppvarming	Sauser, smør og sjokoladeFerdigretter
2 til 3 Småkoke	Tining	Ris, pudding, sukker og sirupGrønnsaker, fisk og frysevarer
3 til 4	Damping	Grønnsaker, fisk og kjøtt
4 til 5 Videre tilberedning etter koking		Poteter, suppe, pasta og friske grønnsaker
6 til 7 Koking	Småkoke	Kjøtt, egg og pølserGulasj
7 til 8	Koking	Poteter
9 Steking	Oppkoking	Biffer og omelettVann
Pog	StekingOppkoking	BifferOppkoking av større mengder vann

Pass på at plastgjenstander, aluminiumsfolie eller lignende ikke kommer i berøring med en varm kokesone. Skulle det skje, må du straks fjerne det som har brent på, med en glasskrape og deretter rense platen med et spesialrensemiddel. Det samme gjør seg gjeldende hvis det er sølt sukker, syltetøy eller andre sukkerholdige matvarer på en varm kokesone.

Sørg for at både kokekar og kokesoner er helt tørre før kokekaret settes på platen.

Platetoppen må ikke rengjøres med etsende eller skurende rengjøringsmidler. Bruk heller ikke kniv for å fjerne overkok som sitter fast. Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser. Hvis du behandler platen regelmessig med et spesialrensemiddel, holder den seg pen og blir samtidig motstandsdyktig overfor smuss og flekker. Vask deretter platen med kaldt vann og tørk til slutt av overflaten omhyggelig.

FEILFINNING

Ikke mulig å slå på platetoppen/kokesonen:

• Platetoppen får ikke strøm
  • Det har gått en sikring
  • Betjeningssperren er aktivert
• Betjeningstastene er dekket med vann eller fett
  • Betjeningspanelet er tildekket

En [U] lyser I displayet:

• Elektronikkfeil
  Trekk ut støpselet og ring etter servicemontør

Platetoppen/kokesonene slås av mens den/de er i bruk:

• For å unngå overoppheting kan konesonen(e) bli slått av og på
• Konesonen(e) har vært slått på i meget lang tid
  • Betjeningstastene er tildekket
• Tomt kokekar med overopphetet bunn

Kjøleviften fortsetter etter at platetoppen er slått av:

- Dette er helt normalt – viften stopper automatisk når platetoppen har blitt kjølt av tilstrekkelig

- Ventilasjonsåpning i front er blokkert. Fjern blokeringen.

Displayet viser [ U400 ] :

Hvis symbolene fortsatt lyser etter ovenstående problemløsning, kontakt service.

MILJ∅BESKYTTELSE

• Emballasjen er valgt ut fra miljømessige hensyn og er resirkulerbar.
• Produktet inneholder deler som kan skada miljøet og må derfor behandles som specialavfall. Delene er nødvendig for produktets funksjonalitet.

• Produktet må ikke kastes sammen med vanlig husholdningsavfall.
• Kasserte produkter må leveres på nærmeste gjenbruksstasjon.

Platetoppen må bare tilkobles av en autorisert elektroinstallatør.

Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.skal foretages af en aut. installatør.

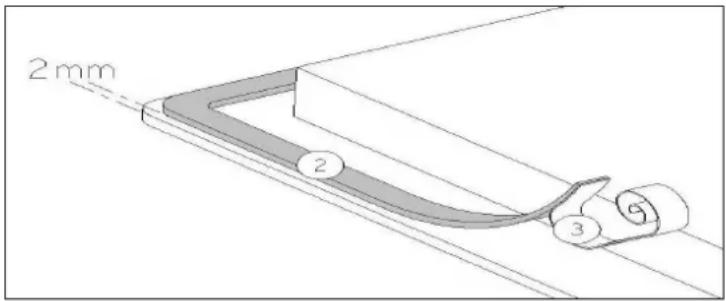

Slik fester du tetningslisten

Tetningslisten sørger for at det ikke trenger vann og fuktighet ned mellom platetoppen og benkeplaten. Derfor er det meget viktig at du fester tetningslisten som vist på tegningen.

Fest tetningslisten (2) to millimeter fra glassets ytterkant – etter at du har fjernet den beskyttende papirstrimmelen (3).

• Platetoppen har varmebeskyttelsesklasse Y. Det betyr at det kan være høye skap på den enesiden av platetoppen og på baksiden, mens det på den andre siden ikke kan være skap som er høyere enn selve platetoppen.
• Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør. Benkeplaten skal være varmebestandig og kunne tåle temperaturer på opptil 100° C. Det samme gjelder for side-/bakvegger i umiddelbar nærhet av platetoppen.
• Noen materialer som brukes ofte til fremstilling av benkeplater, tåler ikke fuktighet. Bruk derfor et spesielt lim for å beskytte utskjæringen. Dersom benkeplaten er forsynt med et laminat, må både laminatet og limet være varmebestandig.
• Installer ikke platetoppen over en oppvaskmaskin eller en ikke ventilert ovn. For å sikre god ventilasjon rundt platetoppen må du sørge for at det er en klaring på undersiden av platetoppen på min. 2 cm. I tillegg må 20 mm fri ventilasjon / luftinntak fra komfyren og ned bak det innebygde skapet sikres. Det må opprettes et ventilasjonsgap på minst 5 mm i sokkelen. høyde i bredden på skapet. I tillegg må kanten på platetoppen foran kokeplaten fjernes for at luft skal kunne lufte mellom benkeplaten og skuffens front / skapdør.
• Hvis det monteres en skuff under platetoppen, må brannfarlige/brennbare objekter ikke under noen omstendigheter plasseres der.
• Avstanden mellom platetoppen og en avtrekkshette skal følge de retningslinjene som gis i bruksanvisningen for avtrekkshetten.
  • Pass på at strømledningen ikke blir klemt etter installasjon.
• Advarsel: Bruk kun produsentens vedlikeholdsprodukter eller vedlikeholdsprodukter foreslått av produsenten og beskrevet i bruksanvisningen, samt vedlagte vedlikeholdsprodukter. Bruk av uegnede vedlikeholdsprodukter kan forårsake skade.

• Platetoppen må bare tilkobles av en autorisert elektroinstallatør.
• Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.
• Platetoppen må jordes ifølge forskriftene for sterkstrøm.
• Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.
• Platetoppens strømforsyning må ha en flerpolet bryter. Kontaktåpningen må være minst 3 mm, og bryteren bør være plassert i nærheten av platetoppen.
• Tilkoblingen må ikke skje ved hjelp av skjøteledning eller multistøpsel.
• Ledningen må bare skiftes ut av en autorisert elektroinstallatør.
• Du finner de nødvendige tilkoblingsdata på typeskiltet.

Viktig!

• Dette apparatet skal tilsluttes 230 V\~ 50/60 Hz.
• Platetoppen må jordes ifølge forskriftene for sterkstrøm.
  Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.
• Platetoppen skal tilkobles iht. skjemaet under + tilkoblingsdiagrammet.
• Tilkoblingsboksen finnes på undersiden av platetoppen. Ta av dekselet med en skrutrekker. Stikk den inn i åpningen og vipp av dekselet.

Viktig! Sørg for at alle kabler er korrekt tilsluttet og fastmontert.

Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av manglende eller defekt jording.

GARANTI

Det ytes 2 års garanti på fabrikasjons- og materialfeil på apparatet fra dokumentert kjøpedato.

Garantien omfatter materialer, arbeidslønn og kjørsel. Ved henvendelser og service ber vi deg opplyse produktets navn og serienummer. Disse opplysninger kan du finne på produktets typeskilt. Skriv dem eventuelt ned i denne bruksanvisningen slik at du har dem for hånden. Det gjør det lettere for serviceteknikeren å finne de riktige reservedelene.

Feil og skader som ikke skyldes fabrikasjons- og materialfeil. F.eks. skader på glass

Hvis det har blitt brukt uoriginale reservedeler

Hvis ufaglæerte har installert eller reparert apparatet

Hvis anvisningene i bruksanvisningen ikke har blitt fulgt

Hvis installasjonen ikke er utført som anvist.

Transportskader

Eventuelle transportskader SKAL anmeldes omgående og senest 24 timer etter at varen er levert. Hvis ikke kundens krav kunne avvises.

En transportskade som konstateres ved levering fra forhandleren til kunden, er primært en sak mellom kunden og forhandleren. Dersom kunden har stått for transporten av produktet selv, påtar leverandøren seg ikke noen forpliktelse i forbindelse med en eventuell transportskade

Ubegrunnet servicebesøk

Dersom du tilkaller en servicemontør og det viser seg at du kunne ha rettet feilen selv ved å følge anvisningene i denne bruksanvisningen eller skifte en sikring i sikringsskapet, må du selv betale for besøket, da garantien BARE dekker fabrikasjonsfeil.

Næringskjøp

Næringskjøp er ethvert kjøp av produkter som ikke brukes i en privat husholdning, men brukes til næringsvirksomhet eller næringslignende formål (restaurant, kantine etc.) eller brukes til utleie eller annen bruk som omfatter flere brukere. I forbindelse med næringskjøp ytes det INGEN garanti, da dette produktet utelukkende er beregnet for bruk i en vanlig husholdning.

SERVICE

ServiceCompaniet AS

Stanseveien 27, 0976 Oslo

Postboks 60 Kalbakken, 0901 Oslo

Tlf.: 23 89 72 66
