BRUKSANVISNING CT-2358 Cotech

Les hele bruksanvisningen grundig og ta vare på den til senere bruk.

Vi reserverer oss for ev. tekst og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste (se adresseopplysninger på baksiden).

Innholdsfortegnelse

Generelle sikkerhetsforskrifter 13

Produktbeskrivelse 16

Bruk 17

Brukertips 19

Vedlikehold 20

Generelle sikkerhetsinstruksjoner

Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet "elektriske håndverktøy" i teksten under, menes strømtilkoblede håndverktøy. TA VARE PÅ DENNE INSTRUKSJONEN

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv.
Elektrisk håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy.
Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket. Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon "ON", kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatings-hastighet er viktig for å utføre bedre og sikrere arbeide.

b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeide som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsregler for slagbormaskin

1. Bruk hørselsvern ved arbeide med slagbormaskin. Eksponering av høy lyd over tid kan medføre hørselsskader.
2. Bruk det medfølgende håndtaket ved arbeide med slagbormaskin. Dersom man mister kontrollen på maskinen kan dette medføre personskader.

Produktmerking med sikkerhetssymboler

bruksanvisningen.

Bruk vernebriller/visir og hørselsvern.

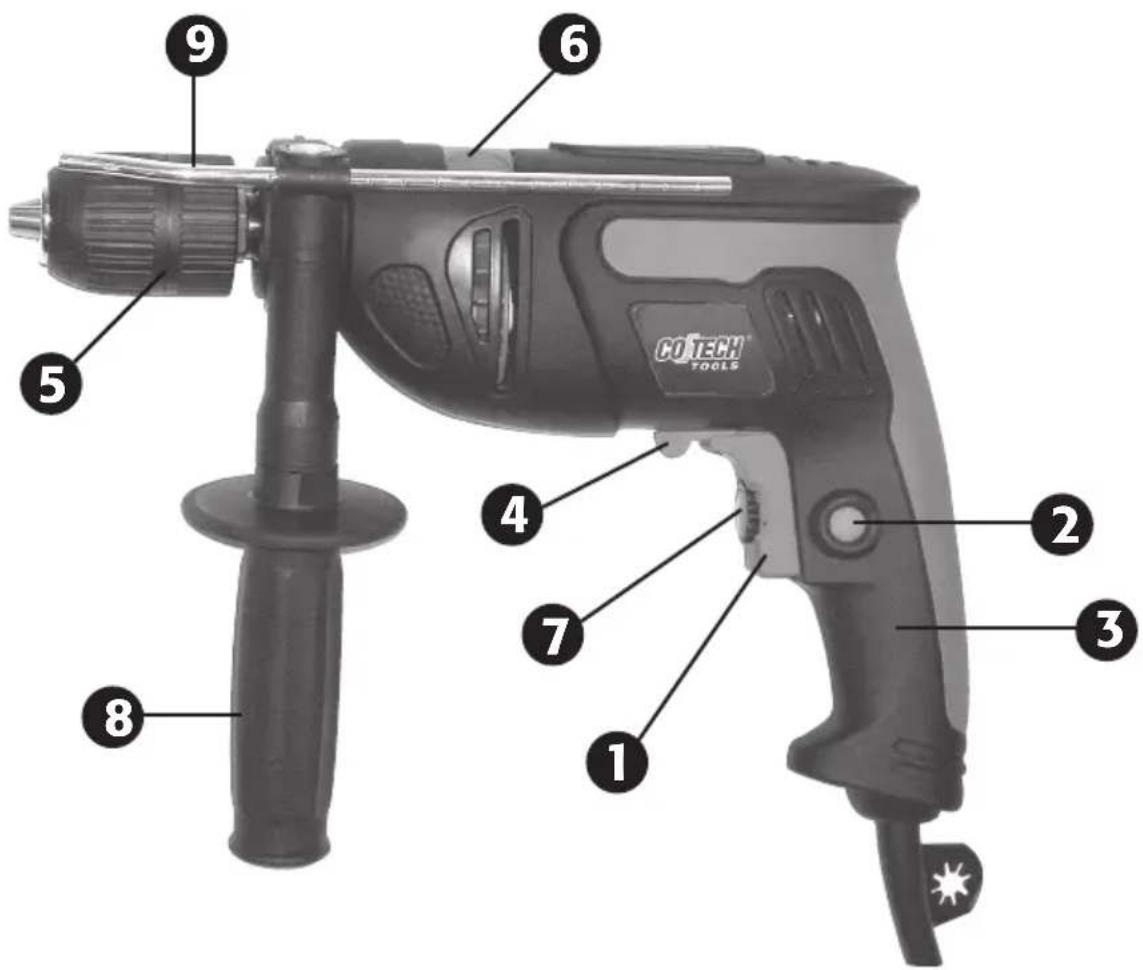

Produktbeskrivelse

1. Strømbryter
2. Lås for strømbryter
3. Håndtak
4. Innstilling for høyre-/venstregang
5. Hurtigchuck
6. Innstilling for slagboring eller normalboring
7. Justeringsratt for trinnløst turtall
8. Støttehåndtak
9. Dybdeanslag

Bruk

Chuck

1. Slagbormaskinen er utstyrt med en nøkkelløs hurtigchuck (1,5 – 13 mm).
2. Hold i den bakre delen av chucken og vri den forreste delen motsol, til åpningen er så stor at du får plassert boret.
3. Plasser bor eller et annet verktøy i chucken.
4. Hold den bakre delen av chucken og vri den forreste delen medsols til boret låses fast.

Advarsel! Ikke dra til chucken ved å holde i den forreste delen og starte bormaskinen. Det kan forårsake ulykke. Dessuten låser chucken bedre hvis man holder i både forreste og bakerste del og drar til med håndkraft.

Sidehåndtak

1. Skru sidehåndtaket motsols for å løsne det.
2. Still håndtaket i ønsket posisjon og still inn dybdeanslaget etter behov.
3. Skru sidehåndtaket medsols for å låse både håndtak og dybdeanslag.

Strømbryter

1. Plasser stikket i kontakten først etter at du har satt et verktøy i chucken og dratt til.
2. Start slagbormaskinen ved å trykke strømbryteren (1) sakte inn. Kontroller at du har riktig rotasjonsretning. Slipp strømbryteren for å stoppe maskinen.
3. Når chicken roterer kan du låse strøm - bryteren ved å trykke inn låseknappen (2) og slippe strømbryteren. Trykk strømbryteren inn og slipp den for å stanse maskinen.

Skifte av rotasjonsretning

1. Stopp bormaskinen.
2. Skyv innstillingsknappen (4) til høyre eller venstre for ønsket rotasjonsretning.

OBS! Bormaskinen fungerer ikke hvis innstillingsknappen står i midtposisjon. Bryteren må skyves helt ut i en av posisjonene, avhengig av ønsket rotasjonsretning.

Trinnløs turtallsregulering

1. Start slagbormaskinen ved å trykke inn strømbryteren (1)
2. Vri innstillingsrattet (7) motsols for å minske turtallet, og medsols for å øke det.
3. Innstillingsrattet regulerer hvor langt inn strømbryteren kan trykkes.

OBS! Start alltid på lav hastighet ved boring uten forboring eller merking med kjørner. Ved boring med tynne bor kan hastigheten være høyere enn når grovere bor brukes. Pussing og polering krever som regel høy hastighet.

Slagboring eller normalboring?

1. Stopp bormaskinen helt.
2. Trykk på innstilleren (6) til ønsket bo - remetode. Velg slagboring for harde materialer (betong, stein etc.) og normal-boring for stål, aluminium, tre etc.
3. Når symbolet med hammer vises, er ma - skinen stilt inn som slagbormaskin.
4. Når symbolet for et bor vises, er maski - nen stilt inn som vanlig bormaskin.

• La maskinen gå i noen minutter (til kjøleluften har romtemperatur), for å kjøle den ned etter at du har belastet den hardt.
• Bruk sidehåndtaket, det gir ekstra kontroll på boringen.
• Bruk kun skarpe verktøy.
• Til harde metaller brukes Titanbelagte bor. Til betong og keramikkfliser brukes bor med hardmetallskjær. Les på forpakningen!
• Fest emnet som skal bearbeides ordentlig. Fest det med tvinger, skrustikke eller lignende. Da har du begge hendene frie til å jobbe med. Dette gir større sikkerhet og presisjon.
• Dersom du borer i tynne materialer/emner, er det viktig at du plasserer en spillbit i bakkant av det tenkte borehulles før boring. Dette forhindrer stygge kanter på baksiden av borehullet.
• Bor vinkelrett i emnet (sjekk fra flere vinkler), og se til at du trykker bormaskinen rett når du borer.
• Ikke trykk for hardt på maskinen när du borer, slik at maskinens hastighet minsker. La verktöyet gjøre jobben i sitt eget tempo! Minsk trykket för boret går helt gjennom.
• La boret fortsatt gå rundt mens du trekker maskinen ut av borehullet. Da avkjø - les maskinen og boret renses for spon.

Tenk på dette når du borer i tre og plast

• For tre og andre myke materialer finnes det flere typer verktøy, for eksempel hullsag, flatt trebor etc. Velg det som passer best! Prøvebor på en testbit først.
• Verktøyet kan overopphetes dersom du ikke dra det opp ofte og renser det for spon.
• Plasser en spillbit bak det tenkte borehullet før du starter boringen. Dette hin - drer hullet i å få stygge kanter på baksiden.

• Merk borehullet med en kjørner.
• Verktøyet kan overopphetes dersom du kjører på feil hastighet. Bruk en kjøle -veske som er beregnet på materialet du jobber med, for eksempel rødsprit til aluminium (Støpejern og messing skal bearbeides tørt).
• Bruk laveste gir og lavt turtall til store hull.
• Vær nøye med å feste arbeidsemnene, især hvis de er tynne eller skarpe. De kan forårsake store skader dersom de løsner. Bruk skrustikke eller liknende.

Tenk på dette når du borer i betong, keramikkfliser eller tegl

• Bruk bor med hardmetallskjær!
• Bruk slagbor og trykk forsiktig med samme innmating hele tiden.
• Materialet som bores bort kommer ut gjennom borehullet som pulver eller støv. Bruk åndedrettsvern (maske).
• Bruk slagboring til betong og tegl, og trykk forsiktig med samme mating hele tiden. Bruk IKKE slagboring til keramikkfliser."

Vedlikehold og reparasjon

• Kontroller at alle skruer sitter fast på slagbormaskinen. Ved slagboring vibrerer maskinen.
• Hold alltid ventilasjonsåpningene frie for spon og støv.
• Rengjør maskinen regelmessig med en lett fuktet klut. Unngå sterke rengjøringsmidler og løsemidler.
• Oppbevar bruksanvisningen sammen med slagbormaskinen.

Avfallshändtering

Når du skal kaste dette produktet, skal det skje i henhold til gjeldende forskrifter. Dersom du er usikker på reglene, ta kontakt med lokale myndigheter for mer informasjon.

Spesifikasjoner

Spenning: 230 V AC, 50 Hz

Effekt: 800 W

Turtall (ubelastet): 0 – 2800 o/min

Chuck-kapasitet: 1,5 – 13 mm

Borekapasitet: Stål 13 mm

Betong: 13 mm

Tre: 25 mm

Iskuporakone

Tuotenro 30-9317, malli CT2358
