BRUKSANVISNING Siena I 90 W ECO EICO

NO Monterings- og bruksanvisning s. 18-31

V Betjening og vedligeholdelse

1. Betjening

1.1 Betjeningspanel

Nærmere information kan fås hos kommunens tekniske forvaltning.

Made in EU

INNHOLD
I. Råd og anvisninger
II. Komponenter
III. Tekniske spesifikasjoner
IV. Installasjon
	1. Montering av opphengstativ
	2. Montering av hoveddel (innebygd motor)
	3. Montering avf hoveddel (ekstern motor)
	4. Elektrisk tilkobling
	5. Drift
	5.1. Tilkobling til avtrekkskanal
	5.2. Tilkobling av filtrerende versjon
	5.3 Sugestyrker
V. Bruk og vedlikehold
	1.Betjening
	1.1. Betjeningspanel
	1.2. Funksjoner
	2. Vedlikehold
	2.1. Metall fettfilter
	2.2. Kulfilter/resirkulasjon
	2.3. Lys
	2.4. Rengjøring

Overhold vennligst alle instruksjonene i denne veiledningen.

Fabrikanten fraskriver seg ethvert ansvar for eventuelle feil, skader eller brann forårsaket av apparatet, men som en følge av manglende overholdelse av instruksjonene i denne veiledningen.

Kjøkkenventilatoren kan ha et annet utseende i forhold til modellen på tegningene i denne veiledningen. Veiledningen til bruk, vedlikehold og installasjon er uendret.

Med forbehold om trykkfeil og endrede spesifikasjoner.

NO

1. Produsenten er ikke ansvarlig for eventuelle skader som følge av ukorrekt eller feil installasjon.
2. Kontroller at strømnettets spenning er den samme som den angitte spenningen på merkeplaten inne i kjøkkenventilatoren.
3. For Klasse I-apparater må det også kontrolleres at strømforsyningen er jordet. Ved tilkobling til strømnettet (230 V) må viften kobles til en driftsikker stikkontakt.
4. Viften er produsert for å fjerne os som oppstår under matlaging og må derfor kobles til en egnet ventilasjonskanal. Viften må ikke kobles til en skorstein, røykkanal eller en kanal til utstøtningsgass som allerede er i bruk. Kjøkkenventilatoren er utelukkende beregnet til å fjerne os og lukt i kjøkkener i private husholdninger.

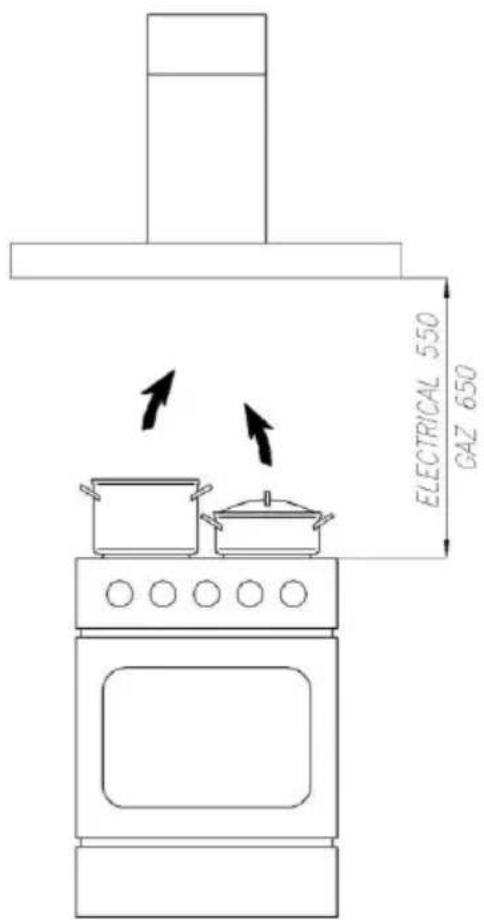

5. Minste tillatte sikkerhetsavstand mellom komfyrens overflate og kjøkkenventilatorens underside er 650 mm. Højden over induktions kogeplade og glaskeramiske plader for frithængende T-emhætter er 60-70cm. Minimums højden over gasblus er, ved lov, 65 cm.

NO

6.

1. Rørføring skal være så kort som mulig.
2. Kjøkkenventilatoren må ikke kobles til en kanal som fører forbrenningsgasser ut i friluft (for eksempel oljefyr, vedovner eller lignende).
3. Skal kjøkkenventilatoren brukes i forbindelse med ikke-elektriske apparater (gasskomfyr, gasstopper og lignende) må det sikres at det er lufttilgang til rommet slik at avtrekksgassene ikke slår tilbake. Kjøkkenet må ha tilstrekkelig ventilasjon (forsyning av friskluft) for å sikre en tilstrekkelig mengde ren luft.
4. Det må ikke benyttes høy, åpen flamme under kjøkkenventilatoren mens den er i bruk. Juster brenneren slik at flammene rettes mot panne-/grytebunnen, de må ikke nå ut over bunnkanten.
5. Unngå bruk av åpen flamme og flambering. Matretter som tilberedes i fett bør overvåkes slik at overopphetet fett ikke slår flammer. Frityrgryter må overvåkes konstant da kokende olje kan sprute inn i flammene.
6. Viftens fettfiltre må som minimum rengjøres to gange hver måned, da fettmettede filtre er lett antennelige.
7. Kjøkkenventilatoren må rengjøres ofte, både inn- og utvendig (minimum én gang hver måned). Overhold under alle omstendigheter vedlikeholdsanvisningene i denne bruksanvisningen.
8. Manglende rengjøringsoverholdelse av kjøkkenventilatoren, samt utskifting og rengjøring av filtrene, medfører brannfare.
9. Sørg alltid for at strømforsyningen til kjøkkenventilatoren er slått av før du starter med rengjøring, filterskifte eller reparasjon.
10. Sikker bruk er kun mulig når det negative trykket i rommet, hvor viften benyttes sammen med forbrenningsapparater som bruker luft fra rommet, ikke overstiger 0,004 millibar (gjelder ikke om kjøkkenventilatoren brukes med resirkulering)
11. Apparatet er ikke beregnet til å skulle brukes av mindre barn, svekkede personer uten oppsyn eller personer uten kjennskap og erfaring, så sant disse ikke overvåkes eller opplæres av personer som er ansvarlige for sikkerheten deres.
12. Kjøkkenventilatoren må, på grunn av støtfare, ikke benyttes eller etterlates uten korrekt innsatte lyspærer.

NO

Viften består av følgende komponenter (figur 1)

1. Selve viften, D,
2. ∅verste, B, og nederste skorsteinsmodul, A,
3. Opphengstativ, C.
4. Diverse skruer.

NO

III Tekniske data
	Model
	SIENA I
Spenning	AC 230V 50Hz
Motorer	1
Belysning	LED 4x3W
Antall fettfiltre	3
Sugestyrker	4
Bredde [cm]	90
Dybde [cm]	50
Høyde [cm]	91,5-101,5
Kanaltilkobling [diameter, mm]	150
Versjon	Avtrekk ellerresirkulering(Resirkuleringsskorstein bestilles separat)
Finish	Rustfritt stål / glass

IV. Installasjon

Det anbefales at kjøkkenventilatoren installeres av autorisert personale og at to personer utfører oppgaven. Monteringen bør foregår på denne måten:

1. Monter opphengstativ, C (figur 1).
2. Fest basemodulen, D, til opphengstativet.
3. Koble kjøkkenventilatoren til avtrekksrøret.
4. Koble kjøkkenventilatoren til strømnettet.
5. Monter begge skorsteinsdelene.

NO

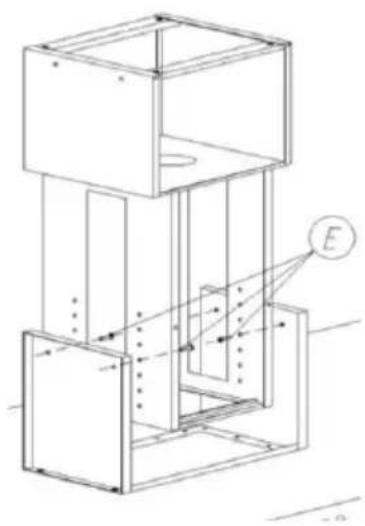

1. Montering av opphengsstativ

a) Marker midten av komfyren/koketoppen i taket.
b) Lag en mal på papir som gjengir hullene til opphengstativets plassering og legg den på det avmerkede stedet i taket. Plasser den passende i forhold til kjøkkenet og marker hullenes avstand i taket. Noen modeller leveres med en installasjonsplate som kan avmonteres og brukes som mal.
c) Bruk et bor til å bore de markerte hullene (i henhold til markeringene i taket) med en tilsvarende diameter som de medfølgende pluggene (figur 3), G.
d) Sett pluggene i de avmerkede hullene og skru deretter kjøkkenventilatorens monteringsbeslag fast i taket.

2. Montering av hoveddel (innebygd motor)

a) Skal viften brukes med avtrekk til friluft, skal avtrekksrøret monteres nå.

b) (NB! Ved resirkulering) For å bruke kjøkkenventilatoren med resirkuleringsfunksjon må den monteres med en resirkuleringsskorstein med luftriller for å returnere den innsugde luften. Denne skorsteinen medfølger ikke som standard, men må kjøpes som ekstra tilbehør. Til noen modeller følger en ledeplate med, hvis oppgave er å lede luften ut igjennom resirkuleringsutgangene i den øverste skorsteinsmodulens øvre del.

c) Plasser den øverste skorsteinsdel, C, (figur 4) på stativet. Bruk skruer som vist i figur 4.

d) Sett den nederste skorsteinen på den øverste og hold den i posisjon for maksimal høyde.

e) Monter basemodulen, E. Vær oppmerksom på minsteavstanden mellom kjøkkenventilatoren og koketoppen (figur 2).

f) Når basemodulen er hengt opp, dyttes skorsteinsdelene på plass.

g) De to skorsteinsdelene monteres fast til kjøkkenventilatoren med skruer.

h) Fjern kjøkkenventilatorens fettfiltre. Koble ledningene inne i kjøkkenventilatoren før filtrene installeres igjen.

i) Koble kjøkkenventilatoren til strømnettet.

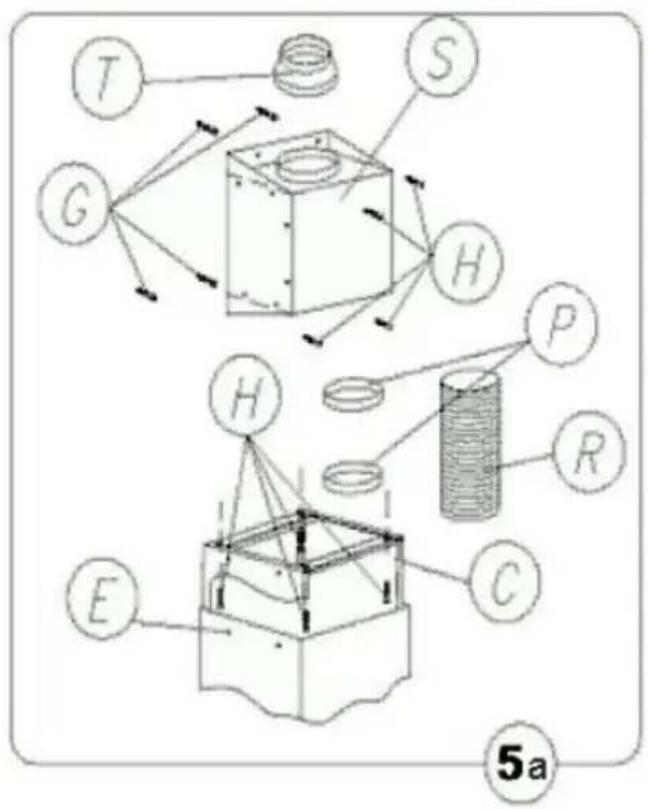

a) Monter avtrekksrøret.
b) Plasser motorkassen, S, på ønsket sted, for eksempel loftet over kjøkkenet, og monter motorkassen.
c) Koble viften til motorkassen med ventilasjonskanalen ( = 150 mm), R.
d) Motorkassen, S, kobles til utsugingskanalen.
e) Sett sammen motorens strøm- og nettledning.
f) Plasser den øverste skorsteinsdelen, B (figur 1), på stativet. Bruk skruer som vist i figur 4.
g) Sett den nederste skorsteinen på den øverste og hold den i posisjon for maksimal høyde.
h) Monter basemodulen, D, i figur 1 som vist i figur 5. Vær oppmerksom på minsteavstanden mellom kjøkkenventilatoren og koketoppen (figur 2).
i) Når basemodulen er hengt opp, dyttes skorsteinsdelene, A og B, på plass (figur 1).
j) De to skorsteinsdelene monteres fast til kjøkkenventilatoren med skruer.
k) Fjern kjøkkenventilatorens fettfiltre. Koble ledningene inne i kjøkkenventilatoren før filtrene installeres igjen.

Obs! Undersøk alltid at nettledningen er riktig montert F∅R kjøkkenventilatoren kobles til strømnettet og det utføres funksjonskontroll. Etter at strømmen har blitt koblet til ventilatoren, bør du kontrollere at både lys og motor fungerer.

5. Drift

5.1 Tilkobling av avtrekkskanal

Luften ledes ut i det fri via et avtrekksrør fastmontert til samleflensen. Viften kobles til avtrekksrøret og -hullet i veggen som skal ha en diameter som passer til luftutsugingen (stussflens). Dersom røret og hullet har en diameter som er mindre, forringes utsugingskapasiteten samtidig som støyen øker betydelig. Produsenten fraskriver seg ethvert ansvar i denne forbindelse.

5.2 Tilkobling av filtrerende versjon

Når viften har blitt installert med resirkuleringsfunksjon avfettes luften, samtidig som lukten fjernes, før den innsugde luften returneres tilbake til rommet gjennom åpninger i skorsteinen. For å bruke kjøkkenventilatoren på denne måten må den monteres med et supplerende filtreringssystem basert på aktivt kull. I tillegg anbefales montering av platen, F (figur 1), for å lede luftstrømmen.

Viften har fire forskjellige ventilatorhastigheter. Bruk den høyeste hastigheten ved høy konsentrasjon av damp i kjøkkenet. Det anbefales at kjøkkenventilatoren slås på 5-10 minutter før matlagingsstart og slås av cirka 15 minutter etter endt matlaging.

V Bruk og vedligehold

1. Betjening

1.1 Betjeningspanel

Viften er utstyrt med sensor touchkontroll (figur 5) og et digitalt display som viser sugestyrkenivå og/eller timeraktivering.

a) Trykk på „+” eller „-” for valg av sugestyrke.
b) Trykk på „”, “TIMER“ (på noen modeller er "Timer" vist med et lysende "T") for å innstille timerfunksjonen (pkt. 1.2.).
c) Trykk på „L” for å slå lyset av eller på. (ON/OFF Lys)

1.2 Funksjoner

Timer

a) Viften kan programmeres til å slås av automatisk etter 10-90 minutter i intervaller á 10 minutter.

NO

b) Timeren aktiveres ved å trykke på „” mens viften er innstilt med den ønskede sugestyrken. LED-indikatoren blinker for å informere om at kjøkkenventilatoren kan programmeres.
c) Trykk på "+" for å velge innstillingen som slår av viften automatisk. Antall minutter svarer til tallet som vises i displayet multiplisert med 10 (1 = 10 min, 2 = 20 min, 3 = 30 min osv. opp til 90 min.).
d) Den ønskede innstillingen bekreftes ved å trykke " 🔒" LED-indikatoren stopper å blinke og viser den innstilte tid (blinkende prikk angir tid til viften slås av).
e) ∅nsker du å slå av timerfunksjonen skal du trykke " 🔊" på ny.

NB: TIMER-innstillingen må være avsluttet i løpet av 20 sekunder. Hvis ikke vender kjøkkenventilatoren automatisk tilbake til normal drift.

Ved strømbrudd kan det hende at viften ikke oppfatter tastaturkommandoer. Dersom dette er tilfellet kan man bli nødt til å slå strømforsyningen til kjøkkenventilatoren av og på.

2. Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkkenventilatoren sikrer en god og feilfri drift og forlenger ventilatorens levetid.

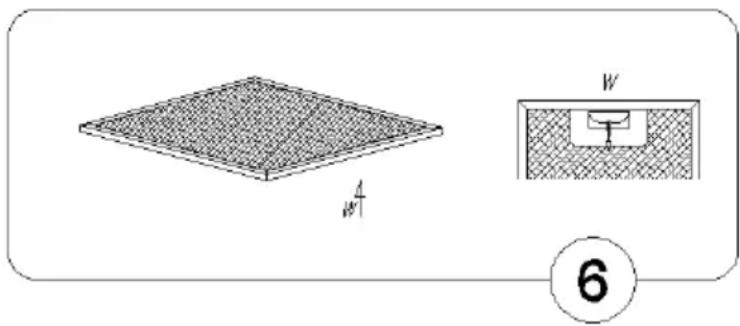

2.1 Metall fettfilter

Tilbakeholder fettpartiklene som dannes under mattilbereding.

Fettfilteret rengjøres med skånsomme vaskemidler minst hver 14. dag cirka. Filteret kan også vaskes i oppvaskemaskin ved lave temperaturer og med en kort oppvaskesyklus. Ved vask i oppvaskemaskin kan fettfilteret misfarges uten at dette har negativ innflytelse på filterets egenskaper.

Dra i fjærhåndtaket for å demontere fettfilteret.

Kullfilter benyttes kun når viften installeres med resirkulering i stedet for med avtrekk til friluft. Den innsugde luften avfettes, samtidig som lukten fjernes, før luften sendes tilbake i rommet. For å bruke kjøkkenventilatoren på denne måten må det monteres et supplerende filtreringssystem basert på aktivt kull.

Kulfilter

a) Filteret fanger opp lukt fra matlagingen.
b) Filtertypen til denne kjøkkenventilatoren er med aktivt kull og kan IKKE vaskes eller gjenbrukes.
c) Kullfilteret må skiftes hver fjerde måned, eller avhengig av bruk.

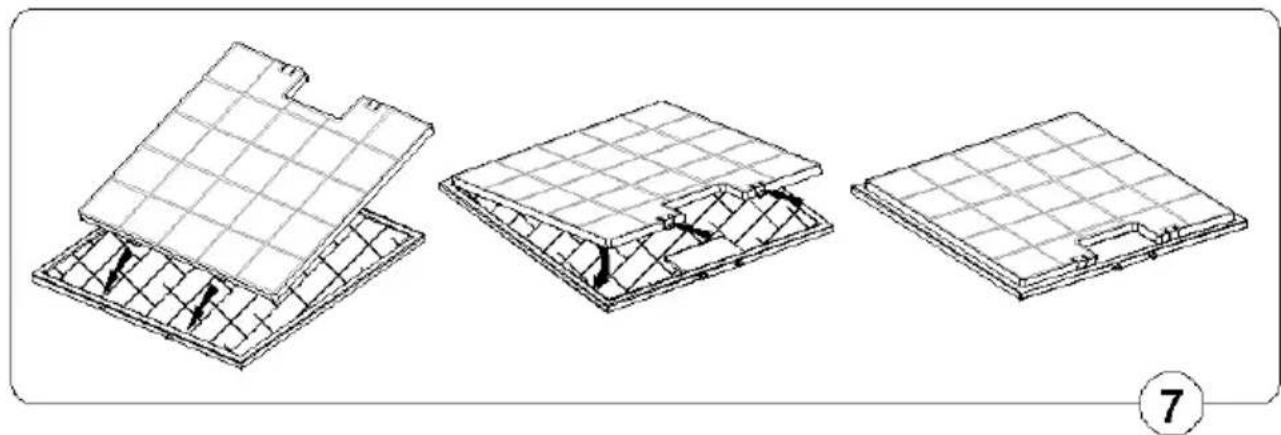

Montering

a) Åpne frontpanelet.
b) Fjern metall fettfilteret.
c) Fest kullfilteret innvendig på fettfilteret.
d) Monter metall fettfiltrene igjen.

Belysningen består av 4 x 3 W LED-lys.

NB! De individuelle diodene kan ikke skiftes. Hvis det blir nødvendig å skifte LED-lys må hele "spotten" byttes.

2.4. Rengjøring

Kjøkkenventilatoren krever jevnlig rengjøring, både på inn- og utsiden (minst like ofte som fettfiltrene). Benytt en fuktig klut med nøytrale og skånsomme rengjøringsmidler i flytende form. Unngå produkter som inneholder slipemidler og benytt ALDRI sprit.

Pass på: Manglende overholdelse av produktets vedlikeholds- og filterskifteveiledning medfører brannfare. Det oppfordres derfor til at instruksjonene følges. Før vedlikehold eller rengjøring skal kjøkkenventilatoren slås av eller strømmen kobles fra.

• Rengjør og/eller skift filtrene iht. angitte tidsintervall.
• Rengjør kjøkkenventilatoren med en fuktig klut og nøytrale, flytende rengjøringsmidler.

Det anbefales å unngå bruk av følgende ved normal rengjøring av kjøkkenventilatoren:

a) Våt klut eller svamp og rennende vann.
b) Oppløsningsmidler eller sprit. Disse kan gjøre lakkerte overflatter matte.
c) Etsende midler. Dette gjelder spesielt ved rengjøring av elementer i rustfritt stål.
d) Hardt, grovt stoff.

NO

BORTSKAFFELSE

Fabrikanten fraskriver seg ethvert ansvar for eventuelle feil, skader eller brann forårsaket av apparatet, men grunnet manglende overholdelse av instruksjonene i denne bruksanvisningen.

Dette apparatet er merket i overensstemmelse med det Europeiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk utstyr inneholder materialer, stoffer og komponenter som kan være skadelige for menneskers helse, og/eller miljøskadelige, dersom kassert utstyr ikke håndteres korrekt.. Elektrisk og elektronisk utstyr er merket med den nedenstående, overkryssete søppelbøtten som symboliserer at utstyret ikke må bortskaffes sammen med usortert husholdningsavfall.

Alle kommuner har etablerte innsamlingsordninger (gjenbruksstasjoner og andre innsamlingssteder) hvor elektrisk og elektronisk avfall kan avleveres gratis. Noen steder blir avfallet hentet direkte fra husholdningene.

Nærmere informasjon fås hos kommunenes tekniske forvaltning.

Made in EU
