Produkttype	Tørketrommel
Modell	DV80TA020AH
Merke	Samsung
Lastetype	Frontmatet
Kapasitet	8 kg
Mål (B x H x D)	600 x 850 x 600 mm
Vekt	Ca. 50 kg
Strømforsyning	220-240 V ~ 50 Hz
Energiklasse	A++
Tørketeknologi	Varmepumpe
Antall tørkeprogrammer	14
Smartkontroll (SmartThings)	Ja
Trommelmateriale	Rustfritt stål
Omvendbar dør	Ja
Filterrengjøringsindikator	Ja
Kondensatorrengjøringsindikator	Ja
Barnesikring	Ja
Utsatt start	Opptil 24 timer
Støynivå (tørking)	62 dB
Årlig energiforbruk	Ca. 580 kWh
Garanti	2 år

Ofte stilte spørsmål - DV80TA020AH SAMSUNG

Hva er kapasiteten til Samsung DV80TA020AH tørketrommel?

Samsung DV80TA020AH har en kapasitet på 8 kg, egnet for mellomstore husholdninger.

Trenger denne tørketrommelen avtrekk?

Nei, den bruker varmepumpeteknologi og er uten avtrekk, noe som gjør den enkel å installere i ethvert rom.

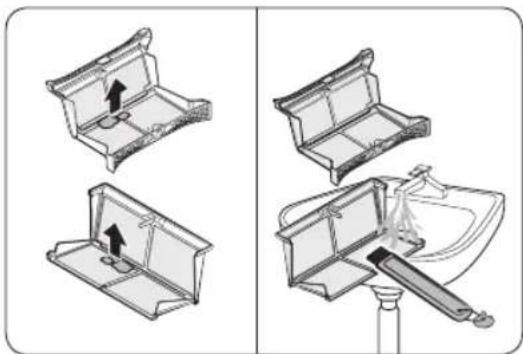

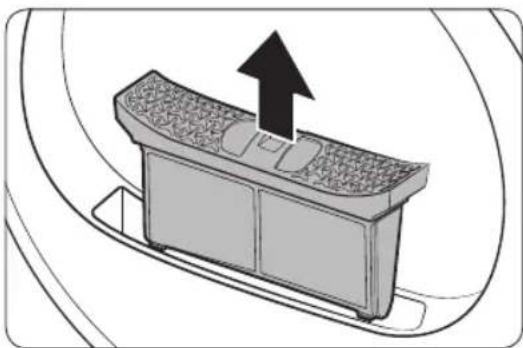

Hvordan rengjør jeg lofilteret?

Åpne døren, trekk ut filteret som sitter nederst i døråpningen, fjern lo for hånd eller med en myk børste, og skyll om nødvendig. Sett det tilbake og rengjør etter hver syklus.

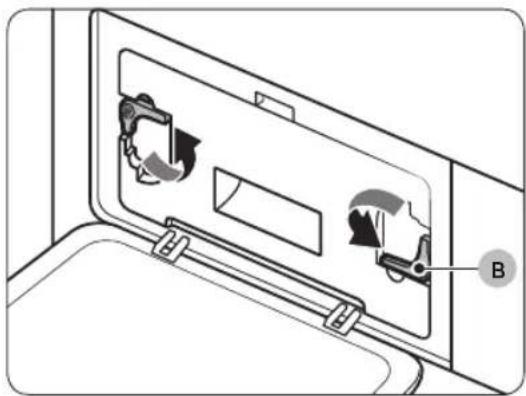

Hvordan rengjør jeg varmeveksleren (kondensatoren)?

Finn det nedre tilgangspanelet, åpne det, trekk ut kondensatorenheten, skyll med vann, la den tørke, og sett den inn igjen. Maskinen vil varsle deg når rengjøring er nødvendig via kondensatorrengjøringsindikatoren.

Kan jeg koble denne tørketrommelen til et smarthjemsystem?

Ja, DV80TA020AH støtter SmartThings. Last ned appen, følg sammenkoblingsinstruksjonene, og du kan overvåke og styre sykluser eksternt.

Hva er støynivået til denne tørketrommelen?

Støynivået under tørking er omtrent 62 dB, noe som er stille for en varmepumpetørketrommel.

Finnes det barnesikring?

Ja, du kan aktivere barnesikringen for å forhindre utilsiktede knappetrykk under drift. Se manualen for aktiveringsinstruksjoner.

Hvor lang tid tar en typisk tørkesyklus?

Syklustidene varierer etter program og last. En standard bomullssyklus med full last tar omtrent 150-180 minutter. Bruk tidstørking for tidsbestemt tørking.

Hva er energiforbruket per år?

Det årlige energiforbruket er omtrent 580 kWh, basert på standard bruk. Dette tilsvarer energiklasse A++.

Kan jeg utsette starten av en tørkesyklus?

Ja, du kan stille inn utsatt start fra 1 til 24 timer. Trykk på knappen for utsatt start og velg ønsket tid.

BRUKSANVISNING DV80TA020AH SAMSUNG

Disse advarselstegn er her for at undgå skade på dig selv og andre.

Tilbehør (medfølger)

Tilbehør (medfølger ikke)

Elektriske krav og krav til jordforbindelse

Sensorstyret tørring

Sikkerhetsinformasjon 4

Det du trenger å vite om sikkerhetsinstruksjoner 4

Viktige sikkerhetssymboler 4

Viktige forholdsregler 5

Kritiske advarsler vedrørende montering 9

Kritiske advarsler vedrørende bruk 11

Forsiktighetsregler ved bruk 13

Kritiske advarsler vedrørende rengjøring 15

Instruksjoner for WEEE 16

Montering 17

Dette følger med 17

Monteringskrav 20

Nivellering 23

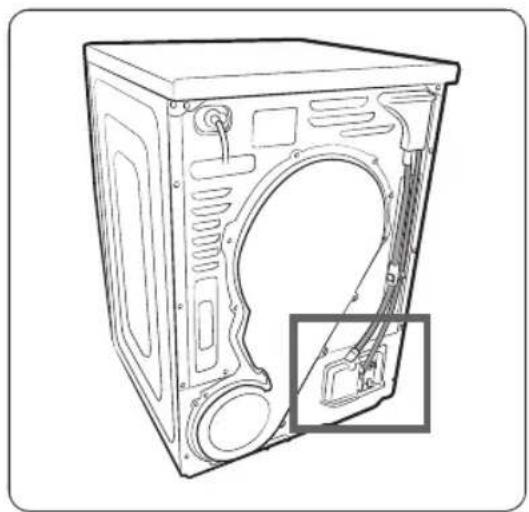

Avløpsslange (hvis det trengs) 25

Sjekkliste ved installasjon 28

Før du bruker tørketrommelen 28

Vending av dør (bare DV**TA***A*/DV**TA***T*) 29

Operasjoner 34

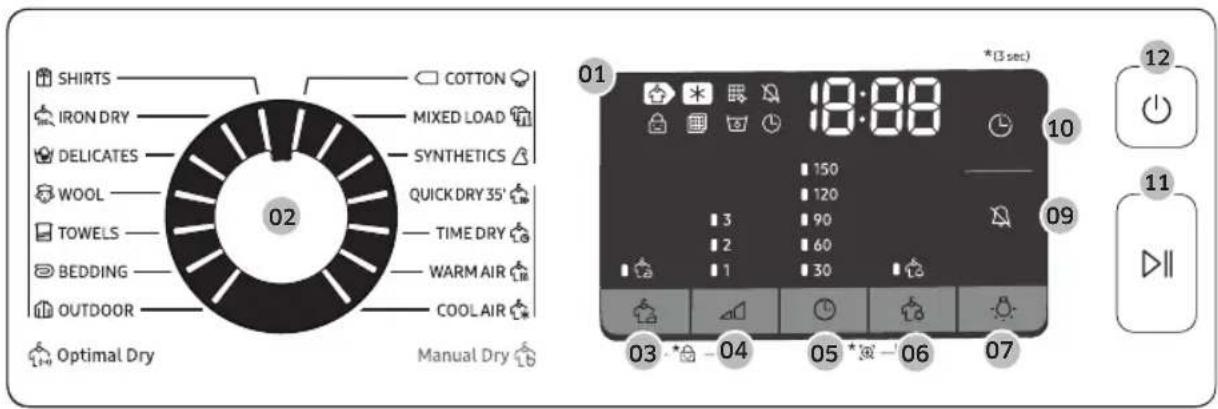

Kontrollpanel 34

Spesialfunksjoner 46

2 Norsk

Vedlikehold 48

Kontrollpanel 48

Utvendig 48

Trommel 48

Lofilter 49

Vannbeholder 51

Varmeveksler 52

Feilsøking 54

Kontrollpunkter 54

Informasjonskoder 56

Vedlegg 57

Tekstilpleietabell 57

Miljøvern 59

Spesifikasjon 60

Forbruksdata 62

Spesifikasjonsark 64

Sikkerhetsinformasjon

Gratulerer med din nye tørketrommel fra Samsung. Denne bruksanvisningen inneholder viktig informasjon om installasjon, bruk og vedlikehold av tørketrommelen. Ta deg tid til å lese denne bruksanvisningen for å få fullt utbytte av tørketrommelens mange fordeler og funksjoner.

Det du trenger å vite om sikkerhetsinstruksjoner

Advarsler og viktige sikkerhetsinstruksjoner i denne håndboken dekker ikke alle omstendigheter og situasjoner som kan oppstå. Det er ditt ansvar å bruke sunn fornuft og være varsom og grundig når du installerer, vedlikeholder og bruker tørketrommelen.

Ta alltid kontakt med produsenten hvis det oppstår problemer eller situasjoner som du ikke forstår.

Viktige sikkerhetssymboler

Betydningen av ikonene og tegnene i denne brukerhåndboken:

ADVARSEL

Farer eller utrygge vaner som kan føre til alvorlig personskade, død og/eller skade på eiendom.

FORSIKTIG

Farer eller utrygge vaner som kan føre til personskade og/eller skade på eiendom.

MERK

Betyr at det finnes en fare for personskade eller skade på eiendom.

Les instruksjonene

Disse varselskiltene er til for å hindre at du eller andre blir skadet.

Du bør være nøye med å følge dem.

Når du har lest denne håndboken, bør du oppbevare den på et trygt sted, slik at det blir lett å finne den igjen.

Les alle instruksjonene før du bruker maskinen.

Som for alt utstyr som bruker elektrisitet og har bevegelige deler, finnes det potensielle farer. For å kunne bruke denne maskinen på en trygg måte bør du gjøre deg kjent med hvordan den betjenes, og være forsiktig når du bruker den.

ADVARSEL – Brannfare

• Tørketrommelen må installeres av en kvalifisert tekniker.
• Installer tørketrommelen i henhold til produsentens instruksjoner og lokale retningslinjer.
• For å redusere risikoen for alvorlige skader eller dødsfall må du følge installasjonsinstruksjonene.

Viktige forholdsregler

ADVARSEL

For å redusere risikoen for brann, elektrisk støt eller personskade når du bruker maskinen, bør du blant annet følge disse grunnleggende forholdsreglene:

1. Denne maskinen må ikke brukes av personer (barn innbefattet) med reduserte fysiske, sensoriske eller mentale evner eller med manglende erfaring og kunnskap, med mindre de veiledes eller instrueres i hvordan de skal bruke maskinen av den som er ansvarlig for deres sikkerhet.

Sikkerhetsinformasjon

1. Til bruk i Europa: Dette apparatet kan brukes av barn med en alder på minst 8 år og av personer med fysiske, sansemessige eller psykiske funksjonshemninger eller manglende erfaring og kunnskap, hvis de har fått instruksjon i å bruke apparatet på en sikker måte og forstår mulige faremomenter. Barn må ikke leke med maskinen. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.
2. Barn må ha tilsyn for å sikre at de ikke leker med maskinen.
3. Hvis strømledningen er skadd, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende autorisert person for å unngå ulykker.
4. De nye slangesettene som følger med apparatet, skal brukes, og gamle slangesett må ikke brukes på nytt.
5. For apparater med ventilasjon i sokkelen er det viktig at ikke et teppe hindrer åpningene.
6. Til bruk i Europa: Barn under 3 år bør holdes unna med mindre de er konstant overvåket.

7. FORSIKTIG: For å unngå fare på grunn av utilsiktet nullstilling av termosikringen må dette apparatet ikke få strøm gjennom en ekstern bryterenhet som f.eks. en timer, eller kobles til en krets som regelmessig slås av og på av kraftverket eller på annen måte.

8. Tørketrommelen må ikke brukes hvis klærne har blitt vasket med industrikjemikalier.

9. Lofilteret må rengjøres jevnlig hvis aktuelt.
10. Det må ikke samle seg lo rundt tørketrommelen. (ikke relevant for apparater med ventilasjon til det fri)
11. Det må sørges for tilstrekkelig ventilasjon for å unngå at gasser strømmer tilbake inn i rommet fra apparater som bruker andre brennstoffer, inkludert åpne flammer.
12. Ikke tørk uvaskede plagg i tørketrommelen.
13. Plagg som er tilsmusset av væske, som for eksempel matlagingsolje, aceton, alkohol, bensin, parafin, flekkfjerningsmidler, terpentin, voks og voksfjerningsmidler, må vaskes i varmt vann med ekstra vaskemiddel før de tørkes i tørketrommelen.
14. Gjenstander som skumgummi (lateksskum), dusjhetter, vanntette tekstiler, gjenstander med gummibakside og klær og puter med skumgummimatter må ikke tørkes i tørketrommelen.
15. Tøymyknere eller lignende produkter må brukes slik det er spesifisert i instruksjonene for tøymykneren.

Sikkerhetsinformasjon

1. Den siste delen av et tørketrommelprogram foregår uten varme (nedkjølingsprogram) for å sikre at plaggene har en temperatur som gjør at de ikke blir ødelagt.
2. Fjern alle gjenstander fra lommer, som for eksempel lightere og fyrstikker.
3. ADVARSEL: Stopp aldri en tørketrommel før tørkeprogrammet er avsluttet, med mindre alle elementer raskt tas ut og brettes ut, slik at varmen fordeler seg.
4. Avtrekksluft må ikke slippes ut i en ventilasjonskanal som brukes til å trekke ut røyk fra apparater som brenner gass eller andre brennstoffer.
5. Apparatet må ikke installeres bak en låsbar dør, en skyvedør eller en dør med et hengsel på den andre siden av tørketrommelen, på en slik måte at full åpning av tørketrommeldøren hindres.
6. ADVARSEL: Apparatet må ikke strømforsynes gjennom en ekstern bryterenhet, for eksempel en tidtaker, eller kobles til en krets som regelmessig slås av og på av et apparat.
   Bare varmepumpemodellen: Instruksjonene skal også inkludere følgende:
   ADVARSEL: Ventilasjonsåpningene må ikke være tildekket der apparatet står, eller i den innebygde strukturen.

Kritiske advarsler vedrørende montering

ADVARSEL

I rom uten sluk må denne maskinen installeres av en kvalifisert tekniker, for eksempel en rørlegger.

- Hvis ikke, kan det oppstå elektrisk støt, brann, eksplosjon, problemer med produktet eller personskader.

Sett strømledningen i et vegguttak, og bruk vegguttaket kun til dette apparatet. Du må ikke bruke skjøteledning.

• Hvis du deler et vegguttak med andre apparater gjennom et grenuttak eller en skjøteledning, kan det føre til elektrisk støt eller brann.
• Kontroller at strømspenningen, frekvensen og strømstyrken samsvarer med produktspesifikasjonene. Hvis du ikke gjør det, kan det føre til elektrisk støt eller brann. Sett støpselet skikkelig i vegguttaket.

Fjern jevnlig alle fremmedelementer som støv eller vann fra støpselets terminaler og kontaktpunkter med en tørr klut.

• Ta ut støpselet og rengjør det med en tørr klut.
- Hvis du ikke gjør det, kan det føre til elektrisk støt eller brann.

Hold alt emballasjemateriell utenfor barns rekkevidde, ettersom emballasjen kan være farlig for barn.

• Det kan føre til elektrisk støt, brann, eksplosjon eller problemer med produktet.
• Sett aldri strømledningen inn i et vegguttak som ikke er skikkelig jordet, og kontroller at uttaket overholder nasjonale retningslinjer.

Sikkerhetsinformasjon

Ikke installer produktet utendørs eller la det utsettes for vær og vind.

Hvis støpselet og/eller strømledningen er skadd, må det skiftes av produsenten eller dennes servicerepresentant eller en tilsvarende kvalifisert tekniker for å unngå ulykker.

Denne maskinen bør plasseres slik at man har lett tilgang til strømstøpselet etter installasjonen.

Ikke trekk hardt i eller bøy strømledningen for mye.

Ikke vri eller bind sammen strømledningen.

Du må ikke hekte opp strømledningen over en metallgjenstand, plassere en tung gjenstand oppå strømledningen, plassere strømledningen inn mellom ulike gjenstander eller dytte strømledningen inn i området bak maskinen.

• Det kan føre til elektrisk støt eller brann.

Ikke dra i strømledningen när du tar ut støpselet.

• Ta ut støpselet ved å holde i selve støpselet.
- Hvis du ikke gjør det, kan det føre til elektrisk støt eller brann.

Denne maskinen må være skikkelig jordet. Sett aldri strømledningen inn i en stikkontakt som ikke er tilstrekkelig jordet og overholder nasjonale retningslinjer. Se installasjonsinstruksjoner for jording av denne maskinen.

- Hvis ikke, kan det føre til unormale vibrasjoner, støy eller problemer med produktet.

Ettersom ingredienser som finnes i sprayprodukter, kan skade varmevekslerens vanntiltrekkende egenskaper, slik at det dannes dugg på utsiden av maskinen när maskinen kjøles ned, må du ikke installere maskinen i en skjønnhetssalong (f.eks. en frisørsalong).

Denne maskinen bør plasseres i nærheten av strømuttaket, vannkranene og avløpsrørene.

Kritiske advarsler vedrørende bruk

ADVARSEL

Ikke la barn eller kjæledyr komme oppå eller inni produktet. I tillegg må du ta av dørlåsen (håndtaket) når du kasserer dette produktet.

• Barnet eller kjæledyret kan falle ned fra maskinen eller bli alvorlig skadet hvis det skulle komme inn i maskinen.
• Hvis barn eller et kjæledyr blir innelåst i produktet, er det stor fare for kvelning.

Ikke forsøk å få tilgang til innsiden av produktet när trommelen roterer.

Ikke sitt på produktet eller len deg mot døren.

- Det kan føre til at produktet velter, og at du skader deg selv eller andre.

Klærne må bare tørkes etter at de er vasket av en skikkelig vaskemaskin.

Ikke tørk uvaskede plagg i tørketrommelen.

Ikke drikk kondensvannet.

Stopp aldri en tørketrommel før tørkeprogrammet er avsluttet, med mindre alle elementer raskt tas ut og brettes ut, slik at varmen fordeler seg.

Ikke tørk klær som det er antennelige materialer som bensin, kerosen, benzen, tynnere, alkohol osv. på.

- Det kan føre til elektrisk støt, brann eller eksplosjon.

Ikke la kjæledyr tygge på, skrape opp eller leke med tørketrommelen.

- Det kan føre til elektrisk støt eller personskade.

Før du avhender produktet, må du ta av døren og strømledningen.

Sikkerhetsinformasjon

Ikke ta i støpselet med våte hender.

Hvis det oppstår gasslekkasje (fra offentlig forsyning, propangass eller flytende petroleumsgass), må du ikke røre maskinen eller strømledningen, men umiddelbart lufte ut rommet.

• På dette tidspunktet må du ikke bruke ventilasjonsviften.
• En gnist kan føre til en eksplosjon eller brann.

Ikke reparer, skift ut eller forsøk å utføre service på noen deler av maskinen med mindre det anbefales i instruksjonene for brukerreparasjon. Du må også ha nødvendige ferdigheter for å utføre service på denne maskinen.

Ikke forsøk å reparere, demontere eller gjøre endringer på maskinen selv.

• Ikke bruk en annen sikring (av kobber, stålkabel osv.) enn standardsikringen.
• Når maskinen må repareres eller reinstalleres, kontakter du ditt nærmeste servicesenter.
• Hvis ikke, kan det oppstå elektriske støt, brann, problemer med produktet eller personskader.

Produktet du har kjøpt, er beregnet på bruk i private hjem.

Bruk til kommersielle formål regnes som misbruk av produktet. I slike tilfeller vil ikke produktet dekkes av Samsungs standardgaranti, og Samsung påtar seg intet ansvar for feil eller skader som oppstår på grunn av slikt misbruk.

Dersom produktet avgir en rar lyd, lukter brent eller genererer røyk, må du umiddelbart kutte strømkilden og kontakte servicesenteret.

- Hvis ikke, kan det oppstå elektriske støt eller brann.

Ikke la barn (eller kjæledyr) leke på eller i produktet. Døren til produktet er vanskelig å åpne fra innsiden, og barn og dyr kan bli alvorlig skadet hvis de blir fanget inni maskinen.

Forsiktighetsregler ved bruk

FORSIKTIG

Ikke stå oppå maskinen eller plasser gjenstander (f.eks. klær, stearinlys, tente sigaretter, asjetter, kjemikalier, metallgjenstander osv.) oppå den.

- Det kan føre til elektrisk støt, brann, problemer med produktet eller personskade.

Ikke berør glassdøren og innsiden av trommelen under eller rett etter tørking, ettersom de da vil være varme.

• Det kan føre til brannskader.

Dørglasset blir varmt under vasking og tørking. Ikke berør dørglasset.

Ikke la barn leke rundt vaskemaskinen eller ta på dørglasset.

• Det kan føre til brannskader.

Ikke trykk på knappen med skarpe gjenstander som nåler, kniver, fingernegler osv.

- Det kan føre til elektrisk støt eller personskade.

Ikke tørk tøy som inneholder formgummi (lateks) eller lignende gummiteksturer.

• Hvis formgummi varmes opp, kan det starte en brann.

Ikke tørk tøy som er tilsmusset med vegetabilsk olje eller stekeolje, ettersom det meste av oljen ikke vil bli fjernet når du vasker tøyet. Dessuten må du bruke kjøleprogrammet, slik at tøyet ikke varmes opp.

Sørg for at alle lommene i tøyet som skal tørkes, er tomme.

- Harde og skarpe gjenstander, f.eks. mynter, sikkerhetsnåler, spikre, skruer eller steiner, kan gjøre stor skade på maskinen.

Ikke tørk klær med store spenner, knapper eller annet tungt metall (glidelåser, kroker og nagler, kneppinger).

Bruk om nødvendig vaskeposen for små og lette plagg som stoffbelter, forkleremmer og bh-er med spiler som kan gå i oppløsning eller ødelegges under et program.

Sikkerhetsinformasjon

Tørkeark kan brukes med denne modellen og anbefales for en bedre tørkeytelse.

Tørkeark hjelper også å redusere statisk elektrisitet som genereres i løpet av en tørkesyklus. Statisk elektrisitet kan føre til skade på klærne og mulig skade på apparatet.

Ikke bruk tørketrommelen i nærheten av farlig pulver som kullstøv, hvetemel osv.

Ikke plasser antennelige materialer i nærheten av produktet.

Ikke berør baksiden av maskinen under eller øyeblikkelig etter at tørkeprosessen er ferdig.

- Maskinen er fortsatt varm og kan forårsake brannskader.

Inneholder drivhusgasser med fluor.

Hermetisk lukket utstyr.

Ikke slipp gasser ut i atmosfæren.

Kjølemiddel (type): R-134a (GWP = 1430)

Kjølemiddel (fylling)

• DV**TA2****: 0,43kg, 0,615tCO2e
• DV**TA0****: 0,37kg, 0,529tCO2e

Kritiske advarsler vedrørende rengjøring

ADVARSEL

Ikke rengjør maskinen ved å sprute vann direkte på den.

Ikke bruk benzen, tynner eller alkohol til å rengjøre maskinen.

- Dette kan føre til misfarging, deformering, skader, elektrisk støt eller brann.

Før rengjøring eller utføring av vedlikehold må du koble maskinen fra veggkontakten.

- Hvis du ikke gjør det, kan det føre til elektrisk støt eller brann.

Rengjør filterbeholderen før og etter at du bruker tørketrommelen.

Rengjør innsiden av produktet jevnlig ved å be en autorisert servicetekniker om hjelp.

Rengjør varmeveksleren med en myk børste eller støvsuger én gang i måneden. Ikke berør varmeveksleren med hendene. Unnlatelse av å følge dette kan føre til personskade.

Innsiden av tørketrommelen skal rengjøres periodisk av kvalifisert servicepersonell.

Sikkerhetsinformasjon

Instruksjoner for WEEE

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

For informasjon om Samsungs miljøengasjement og regulerende forpliktelser for produkter, f.eks. angående REACH, WEEE eller batterier, kan du gå til siden vår om bærekraftighet på www.samsung.com.

Montering

Dette følger med

Pakk ut tørketrommelen forsiktig. Hold alt emballasjemateriale unna barn. Delene og plasseringen av deler som vises under, kan avvike fra din tørketrommel. Før du installerer må du kontrollere at tørketrommelen har alle delene som er angitt her. Hvis tørketrommelen og/eller delene er skadet eller mangler, ta kontakt med nærmeste Samsung-kundeservicesenter.

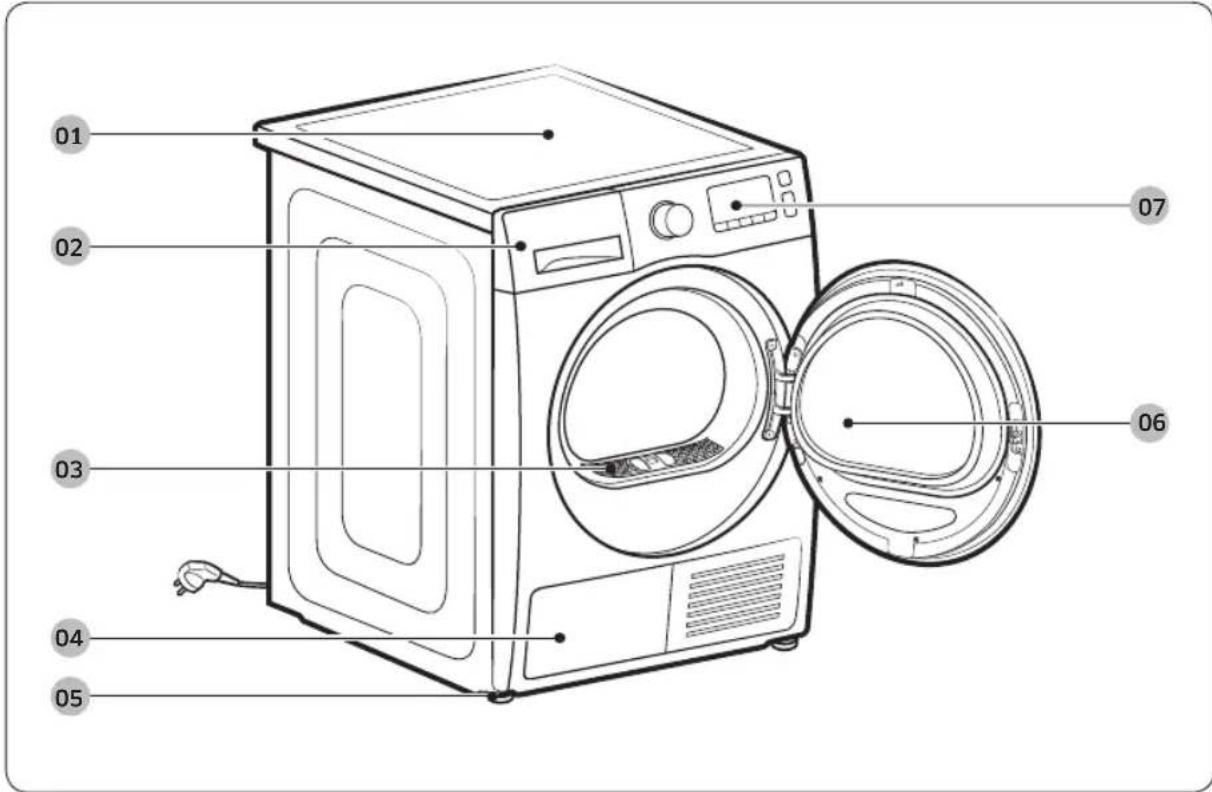

Oversikt over tørketrommelen

01 Toppdeksel 02 Vannbeholder

03 Lofilter

04 Varmeveksler

05 Fot

06 Dør

07 Kontrollpanel

Montering

Tilbehør (følger med)

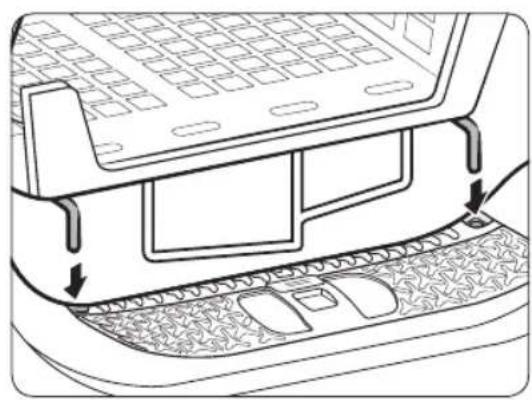

Tørkestativ (bare for enkelte modeller)

Lang avløpsslange (2m)
Brukerhåndbok

Tilbehør (følger ikke med)

• Stablesettet gjør det mulig å plassere tørketrommelen på en vaskemaskin. . Leggmerke til at stablesettet bare kan brukes med Samsung-vaskemaskiner og -tørketromler. For å kjøpe sett for brakettstabling (SK-DH, SK-DA, SKK-DF) eller stabelsett (SKK-DD, SKK-DDX), kan du kontakte et Samsung-servicesenter eller en lokal leverandør. Stablesettene varierer avhengig av vaskemaskinmodellen.
• Hvis du vil ha instruksjoner om stabling med tørketrommelen, kan du se installasjonshåndboken som følger med stablesettet.
• Hvis du vil ha informasjon om modellspesifikk tilgjengelighet, kan du se installasjonshåndboken som følger med stablesettet.

Montering

Monteringskrav

MERK

Denne tørketrommelen må installeres av en kvalifisert installatør. Hvis du skulle trenge service på grunn av dårlig eller feil installasjon, anses dette som eiers ansvarsområde slik at garantien kan bli ugyldig. Behold disse instruksene for fremtidig bruk.

ADVARSEL

• Ikke koble strømledningen til veggkontakten før tørketrommelen er ferdig installert.
• Få to eller flere personer til å hjelpe deg med å flytte tørketrommelen.
• Ikke la barn eller kjæledyr leke i, på eller rundt tørketrommelen. Forsvarlig tilsyn er alltid påkrevd.
  • Hold alt emballasjemateriale unna barn.
• Ikke erstatt en skadet strømledning eller strømkontakt selv. La Samsung eller en kvalifisert servicetekniker erstatte en skadet strømledning eller strømkontakt.
• Prøv ikke å reparere, demontere eller gjøre endringer på tørketrommelen. Ved alle reparasjoner må du kontakte nærmeste servicesenter.
• Fjern alle dører/lokk fra alle maskiner som skal avhendes, for å unngå kvelningsfare for barn.
• Hvis tørketrommelen genererer en merkelig lyd, svidd lukt eller røyk, må du øyeblikkelig ta ut støpselet og kontakte ditt nærmeste Samsung-servicesenter.
• Koble ikke fra tørketrommelen mens den er i gang.
• Ikke plasser antennelige materialer i nærheten av tørketrommelen.

Krav til plasseringen

Velg en plan, solid overflate som vil tåle vibrasjoner. Velg et sted med god tilgang til et jordet strømuttak.

ADVARSEL

• Tørketrommelen kan kun plasseres innendørs.
• Ikke plasser tørketrommelen på værutsatte steder.
• Ikke installer tørketrommelen på steder hvor temperaturen kan bli lavere enn 5 °C eller høyere enn 35 °C.
• Ikke monter tørketrommelen på et sted med mulighet for gasslekkasje.
• Ikke blokker luftinntaket i kjølegrillen på forsiden av tørketrommelen.

Installasjon i alkove eller skap

Ved installasjon i alkove eller skap gjelder følgende minimumskrav til rom/klaring rundt tørketrommelen:

Sider Topp Front Bak
25 mm 25 mm	490 mm 51 mm

Hvis tørketrommelen installeres sammen med en vaskemaskin, må forsiden av alkoven eller skapet ha en uhindret luftåpning på minst 490 mm.

Krav til elektrisitet og jording

• Tørketrommelens strømforsyning må være av typen AC 220-240 V 50 Hz.
• Tørketrommelen må være skikkelig jordet. Hvis det oppstår feil på tørketrommelen, vil jordingen redusere faren for elektrisk støt ved å gi den elektriske strømmen en minste motstands vei. Tørketrommelen er utstyrt med en strømledning med en jordet kontakt. Kontakten må kobles til et egnet uttak som er riktig installert og jordet i henhold til alle lokale koder/regler og forskrifter.
• Hvis du har spørsmål angående kravene til elektrisitet eller jording, ta kontakt med Samsung eller en kvalifisert elektriker.

Montering

ADVARSEL

• Koble til en jordet stikkontakt.
- Bruk ikke et skadet støpsel, en skadet ledning eller en løs eller skadet stikkontakt.
- Ikke bruk en adapter eller skjøteledning.
- Feil tilkobling av utstyrets jordingsleder kan føre til elektrisk støt. Hvis du er usikker på om tørketrommelen er riktig jordet, ta kontakt med en kvalifisert elektriker.
- Ikke endre strømkontakten, strømledningen eller stikkontakten på noen måte.
- Ikke koble jordledningen til plastrør, gassrør eller varmtvannsrør.

Nivellering

Før du installerer tørketrommelen, må du ha lest Monteringskrav på side 20. Legg merke til at følgende instrukser gjelder installasjon uten bruk av avløpsslange. Hvis du vil vite hvordan du bruker en avløpsslange, se det neste avsnittet, Avløpsslange (hvis det trengs). Av praktiske grunner bør du vurdere å plassere tørketrommelen ved siden av vaskemaskinen.

1. Skyv tørketrommelen forsiktig inn på ønsket sted.

2. Bruk et vater (A) og kontroller at tørketrommelen står i vater sidelengs og front til bak.

3. Hvis tørketrommelen ikke er i vater, justerer du foten (B). Hvis du virir foten mot klokken, blir foten kortere. Hvis du virir foten med klokken, blir foten lengre.

4. Når tørketrommelen er i vater, må du kontrollere at tørketrommelen står trygt på gulvet.

5. Koble til tørketrommelen.

Montering

• Tørketrommelen kan plasseres i vater ved hjelp av føttene fremme og bak.
• Når du skal stille tørketrommelen i samme høyde som vaskemaskinen drar du føttene helt inn (C) ved å vri dem mot klokken. Deretter løsner (D) du føttene ved å vri dem med klokken.
• Bare forleng føttene så mye som er nødvendig. Hvis du forlenger føttene mer enn nødvendig, kan det føre til at tørketrommelen vibrerer.

Avløpsslange (hvis det trengs)

Tørketrommelen har en innebygd vannbeholder. Hvis du imidlertid ikke vil bruke vannbeholderen, kan du installere avløpsslangen. Den medfølgende tilbehørsslangen (lang avløpsslange) kan brukes til å forlenge avløpsslangen.

1. Fjern avløpsslangen fra hull (A) og sett den inn i hull (B).

Montering

1. Sett inn én ende av reserveslangen (lang avløpsslange) i hull (A).

2. Sett inn den andre enden (utløpet) av reserveslangen i avløpssystemet på en av følgende måter:

3. Sørg for å plassere enden av reserveslangen lavere enn 90 cm (*) fra bunnen av tørketrommelen.

4. Hvis du böyer en del av reserveslangen, bruk den medfølgende slangeholderen (B), og fest holderen til veggen med en krok eller til kranen med en snor. Monter avløpsslangen (A) og slangeholderen (B), og fest dem med kabelfestet (C).
5. Du kan tømme ut kondensvannet ved å koble reserveslangen (lang avløpsslange) direkte til utslippet.

! FORSIKTIG

Ikke bruk forlengelser på avløpsslangen. Det kan lekke vann fra det tilkoblede området. Bruk en lang avløpsslange.

Hvis du bruker et avløpsrør til utslagsvasken:

1. Monter slangekoblingen (A), og fest den til enden av reserveslangen som vist.

⚠️ FORSIKTIG

Hindre vannlekkasje ved å kontrollere at slangen og koblingen er godt sammenkoblet.

1. Koble slangeadapteren direkte til avløpsrøret på vasken.

Montering

Sjekkliste ved installasjon

• Tørketrommelen er koblet til en helt jordet stikkontakt.
• Alt emballasjemateriale er helt fjernet og avhendet på riktig måte.
  • Tørketrommelen står i vater og står støtt på gulvet.
• Start tørketrommelen for å sjekke at starter, varmer og slår seg av.
• Kjør programmet TIDSSTYRT T∅RKING i 20 minutter for å se om informasjonskoden HC vises. Hvis dette skjer, ta kontakt med et lokalt servicesenter.
• Etter installasjonen anbefaler vi at du venter minst 1 time før du bruker tørketrommelen.

Før du bruker tørketrommelen

• Kontroller at det ikke ligger noe tilbehør i trommelen.
• Koble til strømledningen rett før du bruker tørketrommelen.
• Ikke blokker luftekanalhullet til kjøleristen på forsiden av tørketrommelen.
• Ikke plasser antennelige gjenstander i nærheten av tørketrommelen, og hold omgivelsene rene.
• Sørg for at tørketrommelen står i vater med underlaget.
• Ikke fjern de justerbare føttene fra tørketrommelen. De er nødvendige for å sørge for at tørketrommelen står i vater.

Vending av dør (bare DV\*\*TA\*\*\*A\*/DV\*\*TA\*\*\*T\*)

Du ønsker kanskje å endre dørens retning avhengig av forholdene ved stedet enheten står eller behovene dine.

ADVARSEL

Sørg for at vending av døren utføres av en kvalifisert tekniker.

1. Åpne døren, og løsne deretter de to skruene på dørhengselet. Løft døren litt mens den holdes med begge hender for å ta den av.

1. Bruk en smal gjenstand for å fjerne dørforseglingen.

Montering

1. Løsne de tre øverste og de tre nederste skruene på glassholderen.

2. Fjern glassholderen, og drei deretter dørdekselet 180 grader.

3. Sett glassholderen inn i den nye posisjonen på dørens deksel. Sørg for at dørhengselet er i samme posisjon som i figuren.

Skrueformene har forskjellig dimensjon. Pass på at du strammer riktig skrue.

1. Sett inn dørforseglingen i riktig posisjon.

2. Fjern de 2 skruene som er igjen etter å ha fjernet dørhengselet.

1. Løsne de fire skruene på dørlåsen. Fjern dørlåsen, og sett den deretter inn igjen på motsatt side.

2. Stram de to skruene som du løsnet i trinn 8 på hengselrammen på motsatt side. Merk deg at du må stramme dem til på høyre side (øverst til høyre og nederst til høyre) av rammen.

3. Løsne skruen nederst på dørhengselet, skru den deretter fast øverst på dørhengselet.

1. Sett dørhengselet på den motsatte siden, og stram til de 2 skruene for å feste døren til tørketrommelen.

MERK

Følg trinnene på nytt for å sette døren tilbake i den innledende posisjonen. Merk deg at døren, hengslene og andre deler da kommer til å ha motsatt retning enn det som er skrevet i disse trinnene.

Operasjoner

Kontrollpanel

DV9*TA*****/DV8*TA****

DV7*TA*****

01 Digitalt grafisk display	Viser all programinformasjon, inkludert programtid, informasjonskoder og status for tørketrommelen. I tabellen under finner du statusdetaljer.
		Tørking Avkjøling
		Rengjøringsalarm for varmeveksler		Lyd på/av
		Barnelås		Sjekk filter-alarm
		Vannbeholderen er full		Utsatt slutt
		Antikrøll		Fuktighetsvarsel
		Smart Check
02 Syklusvelger	Vri velgeren for å velge et program. I Programoversikt på side 38 finner du tilgjengelige programmer.
03 Antikrøll	Legger til omtrent 3 timer med vekslende tromling på slutten av det valgte programmet for å motvirke rynker. Du ser en stor sirkel på panelet, og trommelen roterer periodisk. Du aktiverer ved å trykke på Antikrøll. Den tilsvarende indikatoren lyser.
04 Tørkenivå	Trykk for å velge tørkenivå i programmene SKJORTER, BOMULL, BLANDET VASK og SYNTETISK. Tørkenivået kan settes til tre nivåer (1-3). Nivå 1 brukes til delvis tørking av klær som skal ligge flatt eller henges opp for å tørke. Nivå 3 er sterkest og brukes til å tørke større mengder.

Operasjoner

05 Tid	Trykk for å justere programtiden for programmene for TIDSSTYRT T∅RKING, VARMLUFT og KALDLUFT.Du har tilgang til følgende tidsalternativer (enhet: minutt): 30, 60, 90, 120 og 150.120 minutter og 150 minutter er ikke tilgjengelig for programmene VARMLUFT og KALDLUFT.Nøyaktig tørketid varierer avhengig av fuktigheten i det som skal tørkes.
06 Fuktighetsvarsel	Denne alarmen er bare tilgjengelig med programmene SKJORTER, ROMULL, BLANDET VASK og SYNTETISK. Hvis en vask inneholder forskjellige tekstiler, vil indikatoren Fuktighetsvarsel (öblinke når gjennomsnittlig tørrhet er 80 %. Dermed kan du ta det du ikke vil tørke helt eller som tørker raskt, tidlig ut av tørketrommelen mens resten kan tørke videre.
07 Lampe(DV9*TA****/DV8*TA***** )	Trykk på denne for å slå på eller av den innvendige lampen. Lampen blir påslått i 2 minutter etter at den har blitt slått på, og slås deretter av automatisk.
08 Smart Check(DV7*TA***** )	Hvis tørketrommelen har oppdaget et problem, kan du bruke Smart Check til å kontroller tørketrommelens status via en smarttelefon.
09 Lyd på/av	Trykk for å dempe / oppheve demping av alarmen. Lydinnstillingen beholdes når du slår tørketrommelen av og deretter på igjen.
10 Utsatt slutt	Du kan justere sluttidspunktet for det valgte programmet, i 1 times-trinn opptil 24 timer.
11 ∅Hrt/Pause	Trykk på denne for å starte et tørkeprogram eller stoppe det midlertidig. Hvis tørketrommelen er i gang, trykker du én gang på knappen for å stoppe den midlertidig. Trykk en gang til for å starte den igjen.
12 ⚪På/Av	Trykk på denne for å slå tørketrommelen på/av. Hvis tørketrommelen står på i 10 minutter uten at noen av knappene trykkes, slås tørketrommelen av automatisk.

Operasjoner

Programoversikt

Sensorstyrt tørking

Program Beskrivelse		Maks. vekt (kg)
	Brukes for raskt å tørke et plagg som en skjorte.	2
	Dette programmet fullfører tørkeprosessen mens plaggene er fuktige slik at de lett kan strykes.	4
	For plagg som må behandles forsiktig, for eksempel undertøy.	2
	Brukes bare til ull som kan vaskes i maskin og tørkes i trommel.Best tørkeresultat får du hvis du vrenger plaggene før du tørker dem.	1
	Brukes til å tørke vask med ting som badehåndklær.	4
	For større ting som tepper, laken, duntepper og lette dyner.	2
	For yttertøy som skiklær og turtøy, og også for stoffer som spandex, stretch og mikrofiber. Vi anbefaler at du bruker dette programmet etter at du har vasket plaggene med programmet UTEND∅RS i vaskemaskinen.	2
	For lett bomullstøy, sengetøy, bordduker, undertøy, håndklær eller skjorter.	Maks
	For blandet vask som består av bomull og syntetiske stoffer.	Maks
	For lett tilsmussede bluser og skjorter av polyester (diolen, trevira), polyamid (perlon, nylon) eller lignende blandinger.	4

Manuell tørking

Program Beskrivelse		Maks. vekt (kg)
	For tørking av lett bomull, syntetiske stoffer eller vask som trenger en rask tørk. Standard tørketid er 35 minutter.	1
	Brukes til å angi ønsket tørketid.1. Vri på Syklusvelger for å velge TIDSSTYRT T∅RKING.2. Trykk på Tid for å angi tørketiden mellom 30 og 150 minutter. Fortsett å trykke gjennom de tilgjengelige Tid-programmene i trinn på 30 minutter.MERKDen faktiske programtiden kan variere avhengig av hvor tørre plaggene er.	-
	For små, forhåndstørkede plagg. Standard tørketid er 30 minutter.Tidsstyrt program for alle stofftyper bortsett fra ull og silke. Tørr vask som fremdeles er litt fuktig eller allerede har blitt tørr. Passer også for etterterking av tykk vask med flere lag som er vanskelig å tørke.MERKDette programmet passer til å tørke ullstoffer, sportssko og myke leker enkeltvis. Disse må bare tørkes ved hjelp av kurven for ullplagg.	-
	Alle stofftyper. For å friske opp eller lufte plagg som ikke har blitt brukt på lenge.	-

Operasjoner

Programtabell

MERK

Resultatet blir best hvis du bruker anbefalt mengde for hvert tørkeprogram.

• Stor vask: Fyll trommelen omtrent 34 full. Fyll den ikke over dette nivået siden plaggene må kunne tromles fritt.
  • Middels vask: Fyll trommelen omtrent ½ full.
• Qiten vask: Fyll trommelen med 3-5 plagg, ikke mer enn 14 full.

Program Anbefalt last Mengde Tørkenivå
SKJORTER	Skjorter eller bluser som ikke skal strykes, laget av bomull, lin, syntetiske fibre eller blandede tekstiler.	2	Tilgjengelig
STRYKET∅RT	Dette programmet fullfører tørkeprosessen mens plaggene er fuktige slik at de lett kan strykes.	4	Utilgjengelig
∅MFINTLIGE PLAGG	Silke, tynne stoffer og undertøy.	2	Utilgjengelig
ULL	Brukes bare til ull som kan vaskes i maskin og tørkes i trommel.	1	Utilgjengelig
HÅNDKLÆR	Brukes til å tørke vask med ting som badehåndklær.	4	Utilgjengelig
SENGETEPPE	For større ting som tepper, laken, duntepper og lette dyner.	2	Utilgjengelig
UTEND∅RS	For yttertøy som skiklær og turtøy, og også for stoffer som spandex, stretch og mikrofiber.	2	Utilgjengelig
BOMULL	For lett bomullstøy, sengetøy, bordduker, undertøy, håndklær eller skjorter.	Maks[2TTZ]	Tilgjengelig
BLANDET VASK	Blandet vask med bomull og syntetiske stoffer Maks		Tilgjengelig
SYNTETISK	Syntetiske stoffer eller blandingsstoffer.	4	Tilgjengelig
(Y223) KORTPROGRAM	Syntetiske stoffer og lette bomullsstoffer	(DGD3)	Utilgjengelig
(CH5H) TIDSSTYRT T∅RKING	Alle stofftyper; tidsstyrt program. –		Utilgjengelig
(Z22HW) VARMLUFT	Små artikler og fuktig tøy Hverdagsplagg som passer for varmtørking	–	Utilgjengelig
(75BW) KALDLUFT	Alle stofftyper. For å friske opp eller lufte plagg som ikke har blitt brukt på lenge.	–	Utilgjengelig

Operasjoner

1. Trykk på på/Av for å slå på tørketrommelen.
2. Fyll tørketrommelen og lukk døren.
3. Vri på programvelgeren for å velge et program.
4. Endre programinnstillingene ( △Tørkenivå og Ⓗid ) etter behov.
5. Velg nødvendige innstillinger og dine foretrukne alternativer. ( Antikrøll, Lampe, Fuktighetsvarsel og/eller Utsatt slutt).
6. Trykk på og hold inne ▷llStart/Pause (Hold for å starte). Tørketrommelens indikatorer lyser opp, og estimert syklustid vises på displayet.

MERK

Antall tilgjengelige innstillinger og alternativer varierer fra syklus til syklus.

Slik bytter du program mens programmet kjører

1. Trykk på ▷llStart/Pause (Hold for å starte) for å stoppe maskinen.
2. Velg et annet program.
3. Trykk og hold nede ▷||Start/Pause (Hold for å starte) for å starte et nytt program.

Sortere og fylle

• Legg bare inn En vask om gangen i tørketrommelen.
• Unngå å blande tyngre og lettere plagg.
• Hvis du vil øke tørkeeffekten när du tørker ett eller to plagg, kan du legge inn et tört håndkle i maskinen.
• Du får best resultat hvis du vikler ut plaggene før du legger dem inn i tørketrommelen.
• Ved overlast begrenses tromleprosessen, noe som gir ujevn tørking og skrukkede plagg.
• Med mindre det anbefales på vaskelappen, unngå å tørke plagg/tekstiler av ull eller glassfiber.
• Unngå å tørke tekstiler som ikke er vasket.
• Ikke tørk tekstiler som er tilsmusset med olje, alkohol, bensin osv.

Tørkestativ (bare for enkelte modeller)

Sett tørketiden til opptil 150 minutter i henhold til fuktighet og plaggenes vekt. Når du tørker tøy med tørkestativet, anbefales det at du bruker programmet. TIDSSTYRT T∅RKING.

1. Plasser tørkestativet i trommelen ved å sette stativets frontåpning inn i hullene i døråpningen.
2. Plasser plagg på stativet slik at det blir nok plass til at luft kan sirkulere. Klesplagg brettes og legges flatt på stativet. Sko plasseres med sålen vendt nedover.
3. Lukk døren, og trykk ⏻ På/Av. Velg TIDSSTYRT T∅RKING og trykk deretter ⏻ Tid for å velge tørketid.
4. Trykk på og hold inne ▷ll Start/Pause (Hold for å starte).

Operasjoner

Tørkeforslag

Plagg (maks 1,5 kg) Beskrivelse
Vaskbare gensere (blokker ut fasongen og legg flatt på stativet)	Når du tørker vasken med stativet, bretter og legger du plaggene på stativet for å hindre at de blir skrukkete.
Kosedyr (fylt med bomull eller polyesterfibre)
Kosedyr (fylt med skum eller gummi)
Skumgummiputer
Joggesko For å tørke joggesko setter	du skoene på stativet slik at sålene på skoene vender nedover.

FORSIKTIG

• Tørking av skumgummi, plast eller gummi på en varmeinnstilling kan skade artiklene og føre til brannfare.
• Bruk tørkestativet for å forhindre skade på skoene.

Programveiledning

Sengetepper og duntepper	• Bruk Høy temperaturinnstilling.
Tepper • Best resultat får	du ved å bare tørke ett teppe om gangen.
Tøybleier • Bruk Høy temperaturinnstilling.
Dunfylte artikler • Må ikke tørkes med en varmeinnstilling. Hvis du gjør det kan det medføre brannfare. Bruk bare programmet KALDLUFT.
Skumgummi (sklitepper, kosedyr osv.)	• Må ikke tørkes med en varmeinnstilling. Hvis du gjør det kan det medføre brannfare. Bruk bare programmet KALDLUFT.
Puter • Legg inn noen tørre håndklær for å bidra til tromling og mer luftighet.• Ikke tørk puter av kapokull eller skum med varme. Bruk bare programmet KALDLUFT.
Plast (dusjforheng, trekk til utemøbler osv.)	• Bruk programmet KALDLUFT eller TIDSSTYRT T∅RKING.

FORSIKTIG

Vær forsiktig når du tørker artikler som ikke er angitt over.

Operasjoner

Spesialfunksjoner

Utsatt slutt

Du kan angi at tørketrommelen skal fullføre et angitt program på en angitt tid.

1. Velg et program med de nødvendige alternativene.
2. Trykk knappene - eller + Ⓤ Utsatt slutt for å angi en tid mellom 1 time og 24 timer i trinn på én time.
3. Trykk på og hold inne ▷llStart/Pause (Hold for å starte). Den tilsvarende indikatoren begynner å blinke, og klokken begynner å telle ned til det angitte tidspunktet.

MERK

Hvis du vil avbryte innstillingene for Utsatt slutt, kan du starte tørketrommelen på nytt med knappen ⏻ På/Av.

Barnelås

Barnelås hindrer at barn leker med tørketrommelen. Når Barnelås er aktivert, er alle knappene bortsett fra På/Av deaktiverte.

For å aktivere eller deaktivere Barnelås, trykker du og holder inne samtidig 🏠 Damp Alert og Smart Control eller 🔊 Antikrøll og △ Tørkenivå i 3 sekunder.

MERK

Hvis Barnelås er aktivert og tørketrommelen slås av og deretter på igjen, vil Barnelås fortsatt være aktivert.

Smart Check

Hvis tørketrommelen har oppdaget et problem, kan du bruke Smart Check til å kontrollere tørketrommelens status via en smarttelefon. Legg merke til at Smart Check bare kan brukes med smarttelefoner i Galaxy- eller iPhone-seriene.

For å bruke Smart Check, må du først laste ned appen Samsung Smart Washer/Dryer og deretter følge trinnene nedenfor.

1. Trykk og hold inne Ⓛ Tid og

Fuktighetsvarsel i 3 sekunder eller trykk Smart Check. Lampene på displaypanelet roterer, og Smart Check-koden vises.

1. På smarttelefonen åpner du appen Samsung Smart Washer/Dryer og trykker på knappen Smart Check.

2. Rett smarttelefonkameraet mot Smart Check-koden som vises på displaypanelet.

3. Hvis informasjonskoden gjenkjennes, gir appen detaljert informasjon om problemet og flere instrukser.

MERK

• Hvis lys reflekteres på displayet på tørketrommelen, kan det føre til at appen ikke gjenkjenner informasjonskoden.
• Hvis smarttelefonen ikke gjenkjenner koden, kan du skrive inn informasjonskoden manuelt på smarttelefonen.

Vedlikehold

ADVARSEL

• Ikke rengjør tørketrommelen ved å sprute vann direkte på den.
• Ikke rengjør tørketrommelen med benzen, tynner, alkohol eller aceton. Dette kan forårsake misfarging, deformering, skader, elektrisk støt eller brann.
  • Ta strømledningen ut av kontakten før du rengjør tørketrommelen.

Kontrollpanel

Rengjør den med en myk, fuktig klut. Ikke bruk slipende vaskemidler. Ikke sprut rengjøringsmidler direkte på panelet. Tørk umiddelbart av eventuelt søl eller væske fra kontrollpanelet.

Utvendig

Rengjør den med en myk, fuktig klut. Ikke bruk slipende vaskemidler. Unngå bruk eller plassering av skarpe eller tunge objekter nær/på tørketrommelen. Oppbevar vaskemidler og annet utstyr på støtten (selges separat) eller i en egen lagringsbeholder.

Trommel

Rengjøres med en fuktig klut med et mildt, ikke-slipende rengjøringsmiddel egnet for overflater av rustfritt stål. Tørk av gjenværende rester med en ren, tørr klut.

Lofilter

Rengjør lofilteret hver gang tørketrommelen har blitt brukt.

1. Åpne døren og trekk lofilteret oppover for å fjerne det.

1. Åpne det ytre filteret og fjern innerfilteret (A).

1. Brett ut både innerfilteret og ytterfilteret.

2. Fjern loen fra begge filtrene, og rengjør dem deretter med rengjøringsbørsten.

MERK

For å gjøre filtrene fullstendig rene, rengjøres de under rennende vann og tørkes deretter fullstendig.

Vedlikehold

1. Plasser innerfilteret i ytterfilteret, og sett deretter lofilteret tilbake i opprinnelig posisjon.

⚠️ FORSIKTIG

• Rengjør lofilteret hver gang tørketrommelen har blitt brukt. Ellers vil tørkeytelsen svekkes.
• Bruk ikke tørketrommelen uten at innerfilteret er i det ytre filteret.
• Hvis tørketrommelen brukes med et vått lofilter, kan det føre til mugg, dårlig lukt eller svekket tørkeytelse.

Vannbeholder

Unngå lekkasjer ved å tømme vannbeholderen etter hver omgang.

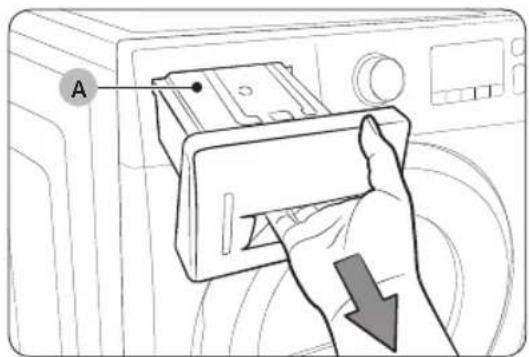

1. Bruk begge hendene til å trekke vannbeholderen (A) fremover for å ta den ut.

1. Tøm ut vannet gjennom tømmehullet (B) og sett deretter vannbeholderen på plass igjen.

MERK

Hvis du tømmer vannbeholderen og trykker ▷II Start/Pause (Hold for å starte), vil den tilhørende indikatoren slås av.

Vedlikehold

Varmeveksler

Rengjør varmeveksleren minst en gang i måneden. (eller når den buzzer lyder og varmeveksler indikatoren tennes på skjermen.)

1. Trykk forsiktig øverst på ytterdekselet (A) for å åpne det.

1. Lås opp festene (B).

1. Rengjør varmeveksleren med den medleverte rengjøringsbørsten eller en støvsuger med et børstestykke. Pass på at du ikke bøyer eller skader ribbene på varmeveksleren når du rengjør den. Dette kan føre til svekket tørkeytelse.

⚠ FORSIKTIG

• For å unngå fysisk skade og brannskader må du ikke berøre eller rengjøre varmeveksleren med hendene.

• Bruk ikke vann til å rengjøre varmeveksleren.

• Rengjør innerdekselet med en myk, fuktig klut.

• Sett inn innerdekselet igjen på opprinnelig sted, og lås deretter festene.

• Lukk ytterdekselet.

MERK

Etter rengjøring må du kontrollere at festerne er låst.

Kontrollpunkter

Hvis du opplever et problem med tørketrommelen, anbefaler vi at du først sjekker tabellen nedenfor og prøver forslagene.

Symptom Handling
Tørketrommelen kjører ikke	Kontroller at døren er helt igjen.Kontroller at strømledningen står i kontakten.Kontroller kretsbryteren og sikringene i boligen.Tøm vannbeholderen.Rengjør lofilteret.
Tørketrommelen varmer ikke	Kontroller kretsbryteren og sikringene i boligen.Velg en annen varmeinnstilling enn KALDLUFT.Kontroller lofilteret og varmeveksleren. Rengjør dem om nødvendig.Tørketrommelen kan være i programmets nedkjølingsfase.
Tørketrommelen tørker ikke	Kontroller de ovennevnte punktene, samt ...Kontroller at tørketrommelen ikke er overfylt.Sorter lette og tunge plagg hver for seg.Flytt store, klumpete plagg for å sikre jevn tørking.Kontroller at tørketrommelen tømmes skikkelig.Ved liten vask, legg inn noen tørke håndklær.Rengjør lofilteret og varmeveksleren.
Tørketrommelen er bråkete	Se etter mynter, knapper, lightere osv.Kontroller at tørketrommelen står i vater og står støtt på gulvet.Tørketrommelen kan lyde fordi luften beveges gjennom trommelen og viften. Dette er normalt.
Tørker ujevnt	Sømmer, lommer og andre deler av plaggene tørker tregere enn andre. Dette er normalt.Sorter tunge og lette plagg hver for seg.
Tørketrommelen lukter	Tørketrommelen kan få inn husholdningslukter fra omgivelsesluften og deretter sende dem ut. Dette er normalt.
Tørketrommelen slår seg av før klærne er tørre	Det er for lite klær i trommelen. Legg inn flere plagg og start programmet på nytt.Det er for mye klær i trommelen. Fjern plagg og start programmet på nytt.
Lo på klær	Kontroller at lofilteret er rent før hver gangs bruk.Tekstiler som produserer tørr lint (myke håndklær) må skilles fra plagg som tiltrekker seg lo, for eksempel svarte linbukser.Del større mengder opp i mindre porsjoner.
Plaggene er fortsatt skrukkete etter Antikrøll	Små laster på 1-4 plagg fungerer best.Legg inn færre plagg. Legg inn plagg av lignende type.
Lukten er fremdeles i klærne etter KALDLUFT	Sørg for at plagg med sterke lukter, vaskes grundig.

Feilsøking

Informasjonskoder

Hvis tørketrommelen ikke fungerer som den skal, kan det hende du ser en informasjonskode på skjermen. Sjekk tabellen nedenfor og prøv forslagene.

Informasjonskode	Betydning Handling
tC	Problem med lufttemperatursensoren	Rengjør lofilteret og/eller varmeveksleren. Hvis dette vedvarer, bør du ringe kundeservice.
tC5	Problem med kompressortemperatursensoren	Vent 2-3 minutter. Slå på strømmen, og start på nytt.
dC	Kjører tørketrommeldøren med åpen dør	Lukk døren og start på nytt. Hvis dette vedvarer, bør du ringe kundeservice.
HC Overopphetet	kompressor Ring etter service.
5C	Vannbeholderen er full Tappepumpen er i ustand	Tøm vannbeholderen, slå på strømmen og start på nytt. Hvis dette vedvarer, bør du ringe kundeservice.
AC6	Sjekk kommunikasjonen mellom hoved- og inverter-PBA.	Avhengig av tilstanden kan tørketrommelen automatisk gå tilbake til vanlig drift.Slå tørketrommelen av og slå den på igjen. Start deretter programmet på nytt.Hvis informasjonskoden fortsatt vises, ringer du service.
3C Kontroller at	motoren fungerer.	Prøv å starte programmet på nytt.Hvis informasjonskoden fortsatt vises, ringer du service.
FIL+tEr (Buzzer lyder)	Varmeveksleren må rengjøres Rengjør varmeveksleren.

For alle koder som ikke vises over eller hvis informasjonskoden fortsatt vises, ringer du service.

Tekstilpleietabell

Følgende symboler gir veiledning om tekstilpleie. Tekstilpleieetikettene inneholder symboler for tørking, bleking, tørking og stryking eller rensing når det er nødvendig. Bruken av symbolene sikrer samsvar mellom tøyprodusenter både i inn- og utland. Følg veiledningen på etiketten for å maksimere levetiden til klesplagget og redusere tøyvaskproblemer.

Vaskeprogram

	Normalt
	Permanent press / Krøllfri / Krøllkontroll
	Finvask
[YD43]	Håndvask

Vanntemperatur**

** Prikkene representerer passende vaskevannstemperaturer for forskjellige plagg. Temperaturområdet for Het er 41–52 °C, for Varm 29–41 °C og for Kald 16–29 °C. (Vaskevannstemperaturen må være minst 16 °C for at vaskemiddelet skal fungere og gi en effektiv rengjøring.)

Vedlegg

Bleking

	Alle typer blekemidler (ved behov)
	Bare uten klor (fargesikker) Bleking (ved behov)
	Program for trommeltørk

Normalt

	Permanent press / Krøllfri/ Krøllkontroll
	Finvask

Spesielle instruksjoner

[zx6c]	Hengetørr/heng opp til tørk
	Drypptørk
[6y7d]	Tørkes flatt

Varmeinnstilling

	Høy
	Middels
	Lav
[K3BG]	Alle varmegrader
	Ingen varme/luft

	Tørrens
	Må ikke tørrenses
	Hengetørr/heng opp til tørk
	Drypptørk
	Tørkes flatt

Miljøvern

Denne maskinen er produsert av resirkulerbare materialer. Hvis du skal kvitte deg med maskinen, må du følge de lokale forskriftene for avfallshåndtering. Skjær av strømledningen, slik at maskinen ikke kan kobles til en strømkilde. Fjern døren, slik at dyr og småbarn ikke kan bli innestengt i maskinen.

Vedlegg

Spesifikasjon

Modeller med dør uten glass: DV**TA***D*

Vedlegg

Forbruksdata

Modell Program Last (kg)		(1)	Energi (kWt)	Maks varighet (minutter)
DV9*TA2****	BOMULL (2)	9,0 1,54 220
		4,5 0,89 140
	STRYKET∅RT (2)	9,0 0,95 140
	SYNTETISK	4,5 0,70 98
DV8*TA2****	BOMULL (2)	8,0 1,41 200
		4,0 0,80 130
	STRYKET∅RT (2)	8,0 0,90 130
	SYNTETISK	4,0 0,60 90
DV7*TA2****	BOMULL (2)	7,0	1,25 180
		3,5 0,73 120
	STRYKET∅RT (2)	7,0	0,85 120
	SYNTETISK	3,5 0,50 82

Alle data uten en "stjerne" ved siden av ble beregnet med EN 61121:2013
Forbruksdata kan variere fra de nominelle verdiene som gis over avhengig av størrelsen på lasten, typen tekstiler, overskytende fuktighetsnivåer etter sentrifugering, svingninger i strømforsyningen og ekstra alternativer som velges.

(1): Vekt på tørt tøy

(2): EN 61121:2013 testprogram

Modell Program Last (kg)		(1)	Energi (kWt)	Maks varighet (minutter)
DV9*TA0****	BOMULL (2)	9,0 2,15 210
		4,5 1,12 145
	STRYKET∅RT (2)	9,0 1,05 130
	SYNTETISK	4,5 0,78 90
DV8*TA0****	BOMULL (2)	8,0 1,85 190
		4,0 1,10 135
	STRYKET∅RT (2)	8,0 0,95 120
	SYNTETISK	4,0	0,70 85
DV7*TA0****	BOMULL (2)	7,0	1,65	170
		3,5 1,00 125
	STRYKET∅RT (2)	7,0 0,90 110
	SYNTETISK	3,5 0,62	80

Alle data uten en "stjerne" ved siden av ble beregnet med EN 61121:2013 Forbruksdata kan variere fra de nominelle verdiene som gis over avhengig av størrelsen på lasten, typen tekstiler, overskytende fuktighetsnivåer etter sentrifugering, svingninger i strømforsyningen og ekstra alternativer som velges.

(1): Vekt på tørt tøy

(2): EN 61121:2013 testprogram

Vedlegg

Spesifikasjonsark

I samsvar med gjeldende regler for energimerking.

MERK

"*" Stjerne(r) betyr variantmodell og kan variere mellom (0–9) og (A–Z).

Samsung
Modellnavn		DV9*TA2****	DV8*TA2****	DV7*TA2****
Kapasitet	kg	9,0	8,0	7,0
Type Kondensator Kondensator Kondensator
Energieffektivitet
A+++ (høyeste effektivitet) til D (minst effektiv) A+++ A+++
Energiforbruk
Energiforbruk per år (AE_C) (Energiforbruk er basert på 160 tørkesykluser med standard bomullsprogram ved full og delvis full maskin og forbruk ved lavenergimoduser. Faktisk energiforbruk per program avhenger av hvordan maskinen brukes.)	kWt/år	194,0 176,0 158,0
Automatisk tørketrommel Ja Ja		Ja
Energiforbruk (E_dry), standard bomullsprogram med full maskin	kWt	1,54	1,41	1,25
Energiforbruk (E_dry 1/2) standard bomullsprogram ved delvis full maskin	kWt	0,89	0,80	0,73
av-modus og påslått modus
Strømforbruk ved av-modus (P_o) ved full last	W	0,50	0,50	0,50
Strømforbruk ved påslått modus (P_l) ved full last	W	5,00	5,00	5,00
Varighet av påslått modus	min	10	10	10
Programmet som informasjonen på etiketten og vaskelappen relaterer til ("standard bomullsprogram" brukes ved ved full og delvis full maskin, er det standardiserte tørkeprogrammet som informasjonen på vaskelapper og produktkort henviser til. Dette programmet er egnet for tørking av normal våt bomullsvask og er det mest effektive programmet med tanke på energiforbruk for bomull. Forbruksdata kan variere fra de nominelle verdiene som gis over avhengig av størrelsen på lasten, typen tekstiler, overskytende fuktighetsnivåer etter sentrifugering, svingninger i strømforsyningen og ekstra alternativer som velges.		Bomull + Tørkenivå 2 + (Antikrøll av)
standardprogrammets varighet
Vektet programtid, standard bomullsprogram ved full last og delvis full last	min 174	160	146
Programtid (T_dry), standard bomullsprogram med full maskin	min 220	200	180
Programtid (T_dry.1/2) standard bomullsprogram ved delvis full maskin	min 140	130	120
effektivitetsklasse for kondensfjerning
A (mest effektiv) til G (minst effektiv) B B B
Gjennomsnittlig effektiv kondensfjerning ved full last	% 87	87	87
Gjennomsnittlig effektiv kondensfjerning ved delvis full last	% 87	87	87
Vektet effektiv kondensfjerning	% 87	87	87
Utslipp av luftbåren støy
Tørr ved full last	dB (A) re 1 pW	65	65	65

Norsk 65

Vedlegg

Samsung
Modellnavn		DV9*TA0****	DV8*TA0****	DV7*TA0****
Kapasitet	kg	9,0	8,0	7,0
Type Kondensator Kondensator Kondensator
Energieffektivitet
A+++ (høyeste effektivitet) til D (minst effektiv) A++ A++		A++
Energiforbruk
Energiforbruk per år (AE_C) (Energiforbruk er basert på 160 tørkesykluser med standard bomullsprogram ved full og delvis full maskin og forbruk ved lavenergimoduser. Faktisk energiforbruk per program avhenger av hvordan maskinen brukes.)	kWt/år	258,0	235,0	211,0
Automatisk tørketrommel		Ja	Ja	Ja
Energiforbruk (E_dry), standard bomullsprogram med full maskin	kWt	2,15	1,85	1,65
Energiforbruk (E_dry.1/2) standard bomullsprogram ved delvis full maskin	kWt	1,12	1,10	1,00
av-modus og påslått modus
Strømforbruk ved av-modus (P_o) ved full last	W	0,50	0,50	0,50
Strømforbruk ved påslått modus (P_l) ved full last	W	5,00	5,00	5,00
Varighet av påslått modus	min	10	10	10
Programmet som informasjonen på etiketten og vaskelappen relaterer til ("standard bomullsprogram" brukes ved ved full og delvis full maskin, er det standardiserte tørkeprogrammet som informasjonen på vaskelapper og produktkort henviser til. Dette programmet er egnet for tørking av normal våt bomullsvask og er det mest effektive programmet med tanke på energiforbruk for bomull. Forbruksdata kan variere fra de nominelle verdiene som gis over avhengig av størrelsen på lasten, typen tekstiler, overskytende fuktighetsnivåer etter sentrifugering, svingninger i strømforsyningen og ekstra alternativer som velges.		Bomull + Tørkenivå 2 + (Antikrøll av)
standardprogrammets varighet
Vektet programtid, standard bomullsprogram ved full last og delvis full last	min 173 159 144
Programtid (T_dry), standard bomullsprogram med full maskin	min 210 190 170
Programtid (T_dry.1/2) standard bomullsprogram ved delvis full maskin	min 145 135 125
effektivitetsklasse for kondensfjerning
A (mest effektiv) til G (minst effektiv) B B B
Gjennomsnittlig effektiv kondensfjerning ved full last	% 86 86 86
Gjennomsnittlig effektiv kondensfjerning ved delvis full last	% 86 86 86
Vektet effektiv kondensfjerning % 86 86 86
Utslipp av luftbåren støy
Tørr ved full last	dB (A) re 1 pW	65 65	65

SAMSUNG

SP∅RSMÅL ELLER KOMMENTARER?

LAND RING		ELLER BES∅K NETTSIDEN VÅR PÅ
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030-	6227 515 www.samsung.com/fi/support
NORWAY 2162	9099 www.samsung.com/no/support
SWEDEN 0771	726 786 www.samsung.com/se/support

Översikt av torktumlaren

01 Översida

02 Vattenbehållare
