BRUKSANVISNING AS 112 Biltema

NO - Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på bruksanvisningen for fremtidig bruk.

6.3 Riktning av utblås (2)

Disse instruksjonene er skrevet for å gjøre det enklere for operatøren å bruke produktet på en sikker måte. Les hele bruksanvisningen før bruk, og legg spesielt merke til sikkerhetsinformasjonen.

Instruksjonene er beregnet på personer med grunnleggende teknisk kunnskap om bruk av liknende maskiner. Uerfarne personer bør delta på kurs eller kontakte erfarne brukere før de bruker maskinen. Denne bruksanvisningen må alltid være i nærheten av maskinen slik at operatøren har den for hånden. Maskinen må ikke selges eller lånes ut hvis denne bruksanvisningen ikke medfølger. Produsenten har ikke ansvar for skader som oppstår hvis sikkerhetsinformasjonen i denne bruksanvisningen ikke overholdes.

Informasjonen i denne bruksanvisningen betegnes slik:

⚠️ FARE! - Hvis denne informasjonen ikke følges, fører det til umiddelbar livsfare.

⚠ ADVARSEL! - Hvis denne informasjonen ikke følges, fører det til umiddelbar livsfare eller alvorlig personskade.

⚠️ FORSIKTIG! - Hvis denne informasjonen ikke følges, kan det føre til lettere personskade eller materielle skader.

OBS! - Informasjon som krever ekstra opp-merksomhet.

Når det brukes tall i teksten (1, 2, 3 ...), henviser de til den angitte delen i oversiktsbilde eller bilde i tilknytning til teksten.

Når nummereringen følges av bokstaver (a, b, c ...), må instruksjonene utføres i samme rekkefølge. Når nummereringen gjøres i form av kulepunkt (•), kan prosedyren utføres i valgfri rekkefølge.

UTTRYKK SOM BRUKES I DENNE BRUKSANVISNINGEN:
Operatør: Den eller	de som installerer,bruker, justerer, vedlikeholder,reparer eller fl ytter en maskin.
Trykkluftverktøy:	Et verktøy som drives av kompri-mert luft.
Kvalifi sert reparatør:	En person som har den opp-læringen og kunnskapen somkreves for å utføre en reparasjonpå en sikker og riktig måte.

2. BRUKSOMRÅDE

15-555 Luftdrevet stiftepistol AS 112 er et håndholdt verktøy med enkel avfyring av stifter 20Ga i samsvar med dimensjonene som er angitt i denne bruksanvisningen. Den er utstyrt med en sikkerhetsbøyle mellom kontaktarmen og avtrekkeren. Avfyring kan ikke skje automatisk. Stiftepistolen har rett magasin av aluminium og er ment for festing av plast, pakk, stoff og liknende.

Stiftepistolen er beregnet på hjemmebruk Den må kun drives av trykkluft fra en luftkompressor. Den må ikke bygges om eller brukes til andre oppgaver enn det som er nevnt i bruksanvisningen.

3. SIKKERHET

3.1 Merking

	Typeskilt	ADVARSEL! Generell fare Koble fra tryk- klufttilkoblingen ved stopp i magasinet eller når trykkluftverktøyet ikke er i bruk. Trykk- luftverktøyet må ikke drives av ren oksygen eller lettantennelig gass. Trykkluftverktøyets maksimale arbeidstrykk må aldri overstiges.
	Typeskilt	Trykkluftverktøyet kan forårsake alvorlig personskade. Unøyaktig eller feil bruk kan forårsake alvorlig personskade eller skade på eiendom. Operatøren må ha lest og forstått sikkerhets- og brukerinstruksjonene i denne bruksanvisningen før trykkluft- verktøyet brukes. Oppbevar bruksanvis- ningen på et sikkert sted, lett tilgjengelig for operatøren.
	Typeskilt	Trykkluftverktøyet har en sikkerhetsbøyle som reduserer risikoen for utilsiktet av- fyring. Kontaktarmen må presses inn før man kan avfyre en stift med avtrekkeren. Kontroller avfyringsmekanismens funksjon før hver arbeidsøkt.
	Typeskilt	Fare for øyeskade, bruk støtsikre vernebril- ler. Velg vernegrad etter arbeidet som skal utføres
	Typeskilt	Fare for hørselskade. Bruk hørselvern.
	Typeskilt	Det er forbudt å drive trykkluftverktøyet med gassfl asker (oksygen, karbondioksid, nitrogen med mer) eller brennbar gass (ace- tylen, hydrogen, propan med mer). Disse kan forårsake brann eller eksplosjon med alvorlige personskader som følge. Trykkluft- verktøyet må kun drives av trykkluft.
BJ	Typeskilt	Produksjonsår

3.2 Sikkerhetsforskrifter

⚠ ADVARSEL! Les alle sikkerhetsforskrifter, instruksjoner, illustrasjoner og spesifi kasjoner som leveres sammen med dette trykkluft-verktøyet. Hvis instruksjonene ikke etterleves, kan det føre til alvorlig skade.

Ta vare på alle sikkerhetsforskrifter og instruksjoner for fremtidig bruk.

Uttrykket "trykkluftverktøy" i sikkerhetsforskriftene henviser til trykkluftdrevet håndholdt og transportabelt trykkluftverktøy.

⚠️ ADVARSEL! Sikkerhet på arbeidsplassen

• Hold arbeidsplassen ryddig og godt opplyst. Å skli, snuble og falle er de vanligste årsakene til arbeidsskader. Vær oppmerksom på glatt underlag som trykkluftverktøyet forår-saker, samt for risikoen for å snuble i trykk-luftslangen. Rotete eller mørke arbeidsplasser kan føre til ulykker.
• Trykkluftverktøyet er ikke konstruert for bruk i eksplosivt miljø, og det er ikke isolert hvis det kommer i kontakt med elektrisitet. Trykkluftverktøyet kan danne gnister som kan antenne støv og damp.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og tilskuere på god avstand når du bruker trykkluftverktøyet. Forstyrrelser og manglende konsentrasjon kan føre til at du mister kontrollen.

⚠ ADVARSEL! Personlig sikkerhet

• For de fl este potensielle farer bør du lese og forstå bruksanvisningen før produktet installeres, brukes, vedlikeholdes eller repareres. På den måten kan du unngå alvorlige uhell.
• Oppbevar bruksanvisningen i nærheten av trykkluftverktøyet slik at operatøren enkelt kan konsultere den.
• Vær oppmerksom, konsentrer deg om det du gjør og bruk sunn fornuft når du arbeider med trykkluftverktøy. Ikke bruk trykkluftverktøy hvis du er trøtt eller påvirket av stoff, alkohol eller medisin. Et øyeblikks uoppmerksomhet ved bruk av trykkluftverktøy kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid

vernebriller og hørselvern. Verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller egnede hansker som brukes ved behov, reduserer risikoen for personskade.

• Bruk hårnett hvis du har langt hår. Ikke bruk smykker, løstsittende klær eller hansker som kan sette seg fast i maskinen. Det kan forårsake alvorlig personskade.
• Unngå utilsiktet start. Påse at avtrekkeren ikke er trykt inn før du kobler trykkluftverktøyet til trykkluftkilden, ved løfting eller når du bærer trykkluftverktøyet. Å bære trykkluftverktøy med fi ngeren på avtrekkeren eller å koble trykkluftverktøyet til trykkluftkilden når avtrekkeren er trykt inn, kan føre til ulykker.

- Fjern alle justeringsnøkler eller skiftnøkler før trykkluftverktøyet startes. Verktøy som sitter igjen på trykkluftverktøy, kan forårsake personskade.

- Ikke strekk deg for langt. Pass på at du alltid står stabilt og holder balansen. Det gir deg bedre kontroll over trykkluftverktøyet ved uventede situasjoner.

- Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

- Ikke la erfaring fra hyppig bruk av tryk- kluftverktøy gjøre deg selvsikker slik at du ikke følger sikkerhetsreglene. Uforsik- tig bruk kan forårsake alvorlige skader på et øyeblikk.

- Barn under 18 år må ikke bruke trykkluftverktøyet hvis de ikke er kjent med innholdet i bruksanvisningen og er under oppsyn og veiledning av en profesjonell instruktør.

- Ikke la barn leke med trykkluftverktøyet.

- Med jevne mellomrom må du kontrollere at type- og varseletikettene ikke har falt av trykkluftverktøyet. I slike tilfeller må arbeids-giveren/operatøren kontakte produsenten for å få nye etiketter.

⚠️ ADVARSEL! Bruk og vedlikehold av tryk- kluftverktøy

• Du må ikke overbelaste eller tvinge tryk- kluftverktøyet. Bruk riktig trykkluftverktøy til den arbeidsoppgaven som skal utføres. Riktig verktøy utfører arbeidet bedre og sikrere hvis det brukes i den hastigheten det er produsert for.
• Kontroller alltid trykkluftverktøyets sik-

kerhetsanordninger. Kontroller avtrekker, kontaktarm og stiftemunnstykkets funksjon før hver arbeidsøkt.

• Før bruk må du kontrollere at trykkluftverktøyets skruer er strammet til og at det ikke er sprekker i godset.
• Koble trykkluftverktøyet fra trykkluftkilden før justering, bytte av verktøy/tilbehør eller oppbevaring av trykkluftverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for utilsiktet start av trykkluftverktøyet.
• Du må aldri holde avtrekkeren inne när du bærer eller løfter trykkluftverktøyet.
• Trykkluftverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Tryk- kluftverktøyet må ikke brukes av personer som ikke har god kunnskap til det eller til disse instruksjonene. Trykkluftverktøy er farlig i hendene på uerfarne brukere.
• Vedlikehold trykkluftverktøyet og dets verktøy/tilbehør. Kontroller bevegelige deler, skadde deler eller andre omsten-digheter som påvirker trykkluftverktøyets funksjon. Ved skade/feil må trykkluft-verktøyet repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt trykkluftverktøy.
• Bruk trykkluftverktøyet og tilbehør i samsvar med instruksjonene, arbeidsforholdene og oppgavene som skal utføres. Bruk av trykkluftverktøy til andre oppgaver enn det er beregnet på, kan føre til farlige situasjoner.
• Hold håndtak og gripefl ater tørre, rene og frie for olje og fett. Du kan ikke håndtere og kontrollere trykkluftverktøyet på en sikker måte ved uventede situasjoner dersom håndtak og grep er glatte.
• Piskende trykkluftslanger kan forårsake alvorlige skader. Du må alltid kontrollere at trykkluftslangen er hel og ikke lekker luft, samt at tilkoblingene ikke lekker, er løse eller feil tilkoblet.
• Trykkluftverktøyet må kun bæres i håndtaket.
• Du må aldri løfte eller dra verktøyet etter trykkluftslangen.
• Du må aldri risse eller gravere noe inn i trykkluftverktøyets støpegods. Det kan forkorte holdbarheten.
• Kompressoren må være tilstrekkelig dimensjonert når det kommer til arbeidstrykk og luftmengde for forbruket som kan forventes.

• Maksimalt tillatt arbeidstrykk på 8,3 bar må aldri overskrides.

• Det innebærer fare for ulykke, samt reduserer trykkluftverktøyets levetid.

• Trykkluftslanger som er for tynne i forhold til lengden, samt overbelastning av kompressoren, vil føre til trykkfall.
• hvis trykkluftverktøyet kobles til en kompressor eller et trykkluftsystem hvor tillatt trykk overstiger trykkluftverktøyets maks. tillatte arbeidstrykk med 10 % eller mer, må det monteres en trykkreduksjonsventil med innebygd sikkerhetsventil mellom trykkregulatoren og trykkluftverktøyet.
• Det må kun kobles hurtigkoblinger til trykkluftverktøyet fra trykkluftuttaket slik at det ikke er lufttrykk i verktøyet etter at det kobles fra trykkluftuttaket.
• Trykksatt trykkluftverktøy eller kompressor må ikke ligge i direkte sollys over lenger tid. Varmen kan føre til at lufttrykket øker så mye at de kan eksplodere.
• Trykkluft kan forårsake alvorlige skader. Du må alltid stoppe trykklufttilførselen, tømme luften fra trykkluftslangen, koble luftslangen fra trykkluftverktøyet og tømme magasinet for stifter når trykkluftpistolen forlates uten tilsyn, når du forfl ytter deg til en ny arbeidsplass, ved reparasjon og vedlikehold og når du skal fjerne stifter som sitter fast.
• Du må alltid gå ut fra at det er stifter i tryk- kluftverktøyet.
• Du må aldri rette trykkluftverktøyet mot deg selv eller andre uansett om det er ladet med stifter eller ikke. Ikke hold hender eller føtter i nærheten av munningen.
• Du må aldri rette en trykkluftstråle mot deg selv eller en annen person.
• For å unngå ulykker må du kun bruke originale reservedeler og reservedeler som anbefales av produsenten.
• Du må ikke modifi sere trykkluftverktøyet. Modifi seringer kan redusere eller tilsidesette sikkerhetsfunksjoner, noe som øker risikoen for operatøren.
• Ikke bruk trykkluftverktøyet hvis det er skadet.
• Reparasjoner må utføres av kvalifi sert reparatør. Du må ikke utføre reparasjoner uten korrekt kunnskap, verktøy og utstyr.
• Unngå å skade trykkluftverktøyet ved å for eksempel:
• miste det.
• dra det langs gulvet.
• bruke det som hammer.
• bruke for stor kraft.

ADVARSEL! Risiko ved drift av kluftverktøy

• Trykkluftverktøyet må kun drives av trykkluft.
• Hvis du bruker gassfl asker (oksygen, CO2, nitrogen og lignende) eller brennbar gass (acetylen, hydrogen, propan og lignende), kan det forårsake brann eller eksplosjoner med alvorlige personskader som følge.
• Ved arbeid i høyden. Sørg for at ingen oppholder seg under deg og at trykkluftslangen er plassert slik at den ikke utgjør noen fare.
• For risikoer som klemskader, støt, kutt og skrubbsår, samt frostskader. Bruk egnede arbeidshansker.
• Ha alltid god arbeidsstilling med god balanse og godt fotfeste.
• Ved arbeid kan stifter skytes gjennom arbeidsstykket, treffe en annen stift/spiker, beslag eller skli av et hjørne, noe som kan forårsake alvorlig personskade. Du må aldri avfyre hvis det befi nner seg noen i risikosonen.
• Slipp avtrekkeren ved brudd i lufttilførselen.
• Kald luft fra luftutløpet må rettes bort fra operatøren.
• Tilpass trykkluftverktøyets arbeidstrykk slik at det er så lavt som mulig for oppgavene som skal utføres. På den måten unngår du unødvendig høyt lydnivå, høy slitasje og dårlig sluttresultat.
• Under arbeid må du holde trykkluftverktøyet på riktig måte slik at det ikke forårsaker personskader. Vær klar til å parere vanlige og plutselige bevegelser samt rekylen som kan oppstå, spesielt hvis lufttilførselen plutselig blir borte eller hvis stiften/spikeren treffer noe hardt. Hold trykkluftverktøyet med begge hender for bedre kontroll.
• Du må aldri stifte/spikre i ukjente vegger, gulv eller tak. Før arbeidet påbegynnes må du kontrollere at stiften ikke treffer strøm-kabler, gassrør, vannrør og lignende. Det kan forårsake elektrisk støt, brann, eksplosjon, vannskade med mer.
• Ved arbeid må operatøren bevege seg fremover ved stifting/spikring, hvis det er mulig. Det er lettere å snuble og miste fotfestet når man beveger seg bakover.
• Vedlikehold og smør trykkluftverktøyet som anvist i denne bruksanvisningen.
• Bruk kun smøremiddel som produsenten anbefaler.
• Hvis trykkluftverktøyet ikke fungerer som normalt eller lekker trykkluft. Avslutt arbei-

• Bruk støtsikre vernebriller. Velg vernegrad etter arbeidet som skal utføres. Vanlige briller er ikke vernebriller.
• Kontroller at arbeidsstykket sitter godt fast slik at det ikke kan løsne under stiftingen/spikringen.
• Plasser stiftene nøyaktig slik at de ikke treffer en annen stift/spiker eller et beslag. Det kan oppstå personskade som følge av rekylen eller hvis spikeren fl yr i vei. Stiften kan også bøyes eller sette seg fast i trykkluftverktøyet.
• Du må aldri avfyre i luften. Fare for person-skader og økt slitasje på trykkluftverktøyet.

ADVARSEL! Risiko ved gjentatte egelser

• Bruk av trykkluftverktøy over lengre tid kan føre til ubehag eller smerte i hender, armer, skuldre, nakke eller andre kroppsdeler.
• Operatøren av trykkluftverktøyet må ha komfortabel arbeidsstilling med godt fotfeste og god balanse.
• Unngå ukomfortable og ubalanserte arbeidsstillinger.
• Skift arbeidsstilling regelmessig for å unngå å bli sliten og å føle ubehag. Hvis operatøren føler symptomer som vedvarende og gjentatt ubehag, smerte, dunking, verking, prikking, at kroppsdeler dovner bort, en brennende følelse eller stølhet, må han eller hun ikke ignorere disse faresignalene. Gi beskjed til arbeidsgiveren, eller kontakt lege.

ADVARSEL! Risiko med tilbehør og ruksmateriell

• Bruk kun tilbehør og forbruksmateriell som anbefales av trykkluftverktøyets produsent.
• Bruk kun de stifttypene som er angitt i denne bruksanvisningen. Andre typer stifter kan føre til at trykkluftverktøyet ikke fungerer som det skal.
• Du må alltid koble trykkluftslangen fra trykkluftverktøyet når du skal lade den med stifter eller demontere/montere kontaktarmen.

ADVARSEL! Risiko for støv og oljedamp

• Støv og damp som oppstår når trykkluftverktøyet brukes, kan være helseskadelig og forårsake for eksempel kreft, astma, eksem, fosterskader med mer. Det er viktig å gjennomføre en risikoanalyse slik at man kan gjennomføre egnede tiltak.
• Rett utblåsningen slik at støvspredningen og inhaleringen av oljedamp minimeres.
• Trykkluftverktøyet må brukes og vedlikeholdes i henhold anvisningene i denne bruksanvisningen for å minimere støvspredningen.

3.3 Andre risikoer

ADVARSEL!

Andre risikoer

Selv om dette produktet brukes i samsvar med alle sikkerhetskrav, kan det oppstå andre risikoer. Følgende risikoer kan oppstå i forbindelse med måten dette produktet er konstruert og utformet:

a. Helseskader på grunn høyt lydnivå hvis produktet brukes over lengre tid, på feil måte eller hvis det ikke vedlikeholdes i samsvar med instruksjonene i denne bruksanvisningen.

b. Uhell eller skade på eiendom på grunn av festeelementet eller plutselig sammenstøt med skjulte gjenstander under bruk.

4. OVERSIKTSBILDE

1. Avtrekker
2. Utblåsing
3. Håndtak
4. Trykklufttilkobling
5. Mater
6. Låsesperre for mater
7. Magasin
8. Kontaktarm
9. Dekkplate

5. OPPAKKING/MONTERING/INSTALLASJON

5.1 Pakkens innhold

Pakk ut trykkluftverktøyet, og kontroller at alle delene medfølger: Den skal inneholde:

• 1 stk. koffert
  • 1 stk. trykkluftverktøy
  • 1 stk. bruksanvisning
  • 2 stk. unbrakonøkler 3 og 4 mm
  • 1 stk. täkesmørerbeholder uten olje

5.2 Montering

Trykkluftverktøyet leveres ferdig montert. Det kreves ingen ytterligere montering.

5.3 Installasjon

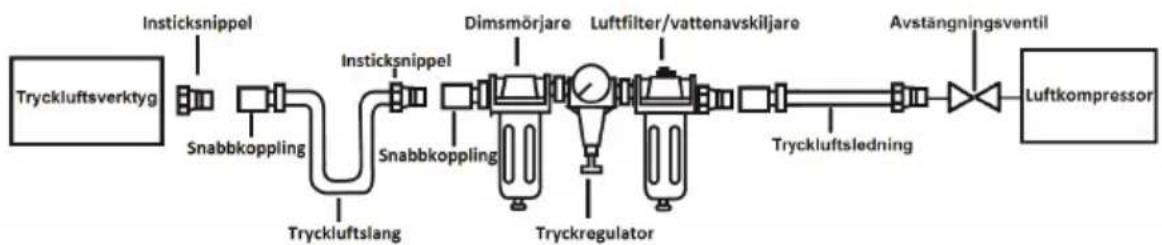

Anbefalinger for komponenter i et trykkluftsystem.

• Det anbefales at luftkompressoren er på minst 1,5 hk for å kunne gi tilstrekkelig luftmengde og arbeidstrykk. Kompressorens starttrykk (stilt inn i trykkstrømbryteren) må ikke være lavere enn arbeidstrykket (trykket som kreves, stilt inn på trykkregulatoren) for å drive stiften ned i arbeidsstykket.
• Det skal være raskt å stenge lufttilførselen ved hjelp av avstengningsventilen.
• Et fast trykkluftrør må ha innvendig diameter på minst 19 mm. Det høyeste punktet skal være ved kompressoren.
• Luftfi liter/vannutskiller må plasseres så nær tryk- kluftverktøyet som mulig, men før tåkesmøreren. Den forhindrer at smuss og forurensning kommer inn i trykkluftverktøyet slik at verktøyets levetid forkortes. Ved fast installasjon må luftfi literet/vannutskilleren være plassert på det laveste stedet mellom kompressoren og trykkluftverktøyet.
• Trykkregulatoren må kunne justeres mellom 0 og 8,5 bar. Utgående lufttrykk må ikke overstige maksimalt tillatt lufttrykk.
• Det anbefales å bruke en automatisk täkesmører i et fast trykkluftsystem da den forlenger trykkluftverktøyets levetid. Hvis luften ikke hentes fra et fast trykkluftsystem, kan man isteden plassere en liten täkesmører direkte på trykkluftverktøyet.
• Trykkluftslangen må være godkjent for et arbeidstrykk må minst 10 bar. For å unngå trykkfall må den ha en innvendig diameter med tilstrekkelig luftstrøm basert på lengden:

- Det skal være en hurtigkobling mellom trykkluftslangen og trykkluftverktøyet slik at trykkluftverktøyet raskt kan kobles fra trykkluftsystemet. Det skal ikke være trykk i trykkluftverktøyet etter at det kobles fra trykkluftsystemet.

6.DRIFT

6.1 Sikkerhetsanordninger

FARE! Trykkluftverktøyet må ikke brukes hvis en sikkerhetsanordning er feil, mangler, ikke fungerer eller er ødelagt. Du må alltid kontrollere sikkerhetsanordningene før bruk.

Avfyringsmekanisme

Det er en sikkerhetsbøyle mellom avtrekkeren (1) og kontaktarmen (8). Denne reduserer risikoen for utilsiktet avfyring. For å avfyre en stift:

a. Trykk ned stiftepistolen mot arbeidsstykket slik at kontaktarmen (8) trykkes inn.
b. Trykk inn avtrekkeren (1) for å skyte en stift.

Du må alltid kontrollere at sikkerhetsbøylen fung- erer før arbeidet påbegynnes. Det gjør du ved å:

TILTAK: RESULTAT:

Hold fi ingeren unna avtrekkeren (1). Før stiftepistolen ned mot en prøvebit slik at kontaktarmen (8) trykkes helt inn.	Det skal ikke oppstå avfyring.
Hold stiftepistolen et stykke unna prøvebiten, og trykk inn avtrekkeren (1).	Det skal ikke oppstå avfyring.
Trykk inn avtrekkeren (1). For stiftepistolen ned mot prøvebiten slik at kontaktarmen (8) trykkes helt inn.	Det skal ikke oppstå avfyring.
For stiftepistolen ned mot prøvebiten slik at kontaktarmen (8) trykkes helt inn. Trykk inn avtrekkeren (1).	En stift avfyres.

Neseluke (9)

Neseluken (9) skal være lukket og fastskrudd når du bruker stiftepistolen.

6.2 Påfylling og tømming av magasin

ADVARSEL!

• Stiftepistolen må være koblet fra tryk-kluftsystemet ved lading eller tømming av magasinet (7).
• Bruk arbeidshansker når du fyller på stifter.

a. Kontroller at stiftepistolen er koblet fra tryk- kluftsystemet, samt at stiftene som tryk- kluftverktøyet skal lades med, stemmer med dimensjonen og lengden som er angitt på typeskiltet.

b. Hold stiftepistolen mot høyre, press inn låsesperren (6) og trekk materen (5) bakover.

c. Tøm magasinet, eller plasser en ny rad stifter i magasinet (7) med spissene ned og mot bunnen av magasinet.

6.3 Justering av utblåsning (2)

Utblåsningen kan justeres trinnvis 360°. Juster det ved å vri det i en retning bort fra operatøren og for å unngå at eventuelt støv blåser opp.

6.4 Fjerne stifter som har satt seg fast

ADVARSEL! Du må alltid koble kepistolen fra trykkluftsystemet før du ner stifter som har satt seg fast.

a. Koble stiftepistolen fra trykkluftslangen.
b. Tøm magasinet (7) for stifter.
c. Løsne unbrakoskruene (10) ved hjelp av den medfølgende nøkkelen.
d. Fjern dekkplaten (9).
e. Før bunnplaten (11) nedover for å frilegge.
f. Kontroller at neseluken ikke kan åpnes.

6.5 Smøring

FORSIKTIG!

For mye smøring fører til at olje samles i trykkluftverktøyet og blåses ut synlig fra utblåsningen.

For å redusere slitasjen på stiftepistolen anbefales det å bruke en automatisk täkesmører. Plasser et papirark ved utblåsningen (2), og avfyr 10–15 ganger uten stifter i magasinet (7). Ved korrekt smøregrad blir det en lys oljefl ekk på arket. Om det ikke brukes automatisk täkesmører, må du isteden dryppe 2–3 dråper

tåkesmørerolje i trykklufttilkoblingen (4) før arbeidet påbegynnes.

Ved omfattende arbeid kreves ytterligere smøring 1–2 ganger per dag.

a. Kontroller at stiftepistolen ikke er koblet til et trykkluftsystem.
b. Kontroller at kompressorens start- og stopp- trykk er tilpasset stiftepistolens arbeidstrykk.
c. Hvis stiftepistolen skal brukes for første gang, må du dryppe 3 dråper täkesmørerolje i tryk- klufttilkoblingen (4).
d. Påse at det ikke er stifter i magasinet (7).
e. Kontroller at alle skruer og muttere er strammet godt til. Løse skruer og muttere må strammes.
f. Kontroller at det ikke har oppstått skader på stiftepistolen eller sikkerhetsanordningene. Eventuelle skader må repareres før stiftepistolen brukes.
g. Trykk inn avtrekkeren (1). Den skal være lett å bevege, og den skal ikke sette seg fast når den er trykt inn.
h. Trykk kontaktarmen (8) mot arbeidsstykket, og kontroller at den går tilbake til utgangsposisjonen når du løfter stiftepistolen.
h. Juster trykkluftsystemets trykkregulator til 5,5 bar.
i. Koble stiftepistolen til trykkluftsystemet.
j. Kontroller kontaktarmens (8) funksjon som beskrevet i denne bruksanvisningen.

6.7 Stifting

FORSIKTIG! Bruk så lavt arbeidstrykk

som mulig. Støynivået blir lavere, og slitasjen på trykkluftverktøyet reduseres.

a. Lad magasinet (7) med stifter.
b. Koble trykkluftverktøyet til trykkluftsystemet.
c. Hold trykkluftverktøyet i et stødig grep.
d. Avfyr en stift inn i en prøvebit av samme materiale som arbeidet skal utføres i.
e. Juster eventuelt trykkluftsystemets trykkregulator. Når arbeidstrykket øker, skytes stiften dypere inn i arbeidsstykket. Ved reduksjon skytes stiften ikke like langt inn i arbeidsstykket.

ADVARSEL! Trykkluftverktøyet må ikke

være koblet til et trykkluftsystem ved reparasjon og vedlikehold.

7.1 Vedlikehold når arbeidet er avsluttet

ADVARSEL! Du må aldri bruke løsemidler

eller andre kjemikalier ved rengjøring. De kan skade trykkluftverktøyet.

a. Koble trykkluftverktøyet fra trykkluftsystemet.
b. Tøm magasinet for stifter.
c. Rengjør trykkluftverktøyet med en ren og tørr klut og såpevann.

7.2 Feilsøking

Følgende tabell viser vanlige feil og løsninger. Les tabellen grundig, og følg tiltakene og løsningsforslagene som anbefales, så kan du kanskje løse problemet selv.

Eventuelle reparasjoner eller bytte av deler må utføres av kvalifi sert servicepersonell.

PROBLEM ÅRSAK TILTAK
Stiftene skytes ikke helt inn.	a. For lavt arbeidstrykk.b. Trykkfall fordi luftkompressoren har for lavt innstilt starttrykk.c. Trykkfall på grunn av for lang trykkluftslange.d. Stiftepistolen er for dårlig smurt.	a. ∅k arbeidstrykket.b. Kontroller at luftkompressorens manometer for tank-trykk ikke viser lavere trykk enn arbeidstrykket som tryk-kregulatoren er stilt til ved oppstart av kompressoren. ∅k starttrykket i luftkompressorens trykkstrømbryter.c. Bytt trykkluftslange til en med større innvendig diameter.d. Drypp 2-3 dråper täkesmørerolje i trykklufttilkobling-en, og skyt noen stifter. Hvis det ikke hjelper, må du kontakte autorisert servicepersonell.
Luftlekkasje i sylin-derhuset eller ved avtrekkeren.	a. Løse skruer.b. ∅delagt O-ring eller pakning.	a. Kontroller at skruene er strammet til.b. Kontakt kvalifi sert verksted.
Problem med mating av stifter.	a. Slagstiften er skitten eller skadet.b. Skadet eller feil stifter.c. Smuss i magasinet.d. Løst magasin.e. Skadet matefjær.f. Annen årsak.	a. Kontakt kvalifi sert verksted.b. Bytt stifter.c. Rengjør magasinet.d. Kontroller skruen som holder magasinete. Kontakt kvalifi sert verksted.f. Kontakt kvalifi sert verksted.
Stifter setter seg fast i stiftepistolen.	a. For lavt arbeidstrykk.b. Feil eller bøydc. stifter.d. Slitt fører.	a. ∅k arbeidstrykket.b. Kontroller eller bytt stifter.c. Kontakt kvalifi sert verksted.

8. OPPBEVARING OG TRANSPORT

8.1 Oppbevaring ved pause i arbeidet og i kortere tid etter at arbeidet er avsluttet

Når trykkluftverktøyet ikke er i bruk, må:

8.2 Oppbevaring over lengre tid

Ved oppbevaring over lengre tid må:

• Det være smurt. Smør med 2–3 dråper tåkesmøreolje i innløpet og avfyr deretter 4–5 stifter slik at smøreoljen spres inne i sylinderhuset.

• Det kobles fra trykkluftsystemet.
  • Det være grundig rengjort

• Magasinet være tomt.

• Oppbevares utilgjengelig for barn og uvedkommende på et frostfritt sted.
• Må ikke oppbevares i direkte sollys.

9. AVFALLSHÅNDTERING

Gjenvinn uønsket materiale istedenfor å kaste det i søppelen. Alle maskiner, tilbehør og emballasje må sorteres og leveres til en gjenvinningssentral hvor det håndteres på en miljøvennlig måte.

10. TEKNISKE DATA

Art.nr.: 15-555

Modell: ....Luftdrevet stiftepi- stol AS 112

Arbeidstrykk:....4–7 bar

Maks. lufttrykk: .....8,3 bar

Luftforbruk: .....36 l/min ved 6 bar,

Stifter:

Bredde: 11,2 mm

De angitte lydnivåverdiene er emisjonsverdier og angir ikke sikre arbeidsmiljøverdier. Selv om det er sammenheng mellom utslipps- og støynivåer, kan ikke forholdet brukes som indikator på om det er behov for ytterligere sikkerhetstiltak. Faktorer som er spesifi kke for en arbeidsplass, kan påvirke støynivået, for eksempel aktivitetens varighet, arbeidsstykkets form, arbeidslokalets egenskaper, andre lydkilder og lignende, for eksempel antall maskiner og andre nærliggende aktiviteter. Denne informasjonen vil likevel gi bedre oversikt over mulige farer og risikoer.

Arbeidsplassens utforming kan også brukes til å redusere støynivået, for eksempel ved å plassere arbeidsstykket på en lyddempende støtte.

Vibrasjoner

Målemetode: .....EN 792-13:2000+ A1:2008

Gjennomsnittlige vibrasjoner

i håndtak: .....2,34 m/s²

Toppverdi, vibrasjoner

Oppgitt vibrasjonsnivå er utslippsverdier og angir ikke den påvirkningen som hender og armer blir utsatt for. Faktorer som ved bruk påvirker vibrasjonsnivået i hender og armer, kan være gripekraft, bevegelsenes retning, innstilling av strømforsyning, arbeidsstykket, arbeidsstykkets støtte, eksponeringstid med mer. ^2

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄÄNNÖS

PAINEILMAKÄYTTÖINEN NIITTIPISTOOLI AS 112

SISÄLLYSLUETTELO

1. JOHDANTO
2. KÄYTTÖTARKOITUS
3. TURVALLISUUS
4. TUOTTEEN OSAT
5. PAKKAUKSESTA PURKAMINEN, KOKOAMINEN JA ASENNUS
6. KÄYTTÄMINEN
7. KORJAAMINEN JA KUNNOSSAPITO
8. SÄILYTYS JA KULJETTAMINEN
9. HÄVITTÄMINEN
   10.TEKNISET TIEDOT

1. JOHDANTO

ADVARSEL! Risici ved tilbehør og forbrugs- aterialer
